BEDIENUNGSANLEITUNG DC Runner 9.3 Aqua Medic
App Pumpensteuerung DC Runner x.3
D Bedienungsanleitung
Vor Gebrauch aufmerksam lesen! S. 2-7
Verbindungsherstellung (how to connect video)
AB Aqua Medic GmbH
Gewerbepark 24, 49143 Bissendorf, Germany
Bedienungsanleitung für App zur Steuerung von Aqua Medic Pumpen der Serie DC Runner x.3
1. Herunterladen der APP
Die für die Pumpensteuerung benöttigte APP ist unter dem Namen "Aqua Medic" im App Store für Apple-Benutzer und bei Google Play für Benutzer des Android-Systems verfügbar. Benutzer konnen unter "Aqua Medic" entweder im APP Store oder bei Google Playuchen, um die Anwendung herunterzuladen. Alternativ besteht die Möglichkeit, den Strichcode auf der Verpackung oder auf unserer Homepage (www.aqua-medic.de) einzus Cannen, um die Anwendung herunterzuladen. (Hinweis: In bestimmten Ländern oder Gebieten kann die Scanfunktion den Strichcode mölicherweise nicht richtiglesen). Es wird empfohlen, die APP ausschließlich auf Smartphones zu verwenden, da es bei Nutzung auf Tablets zu Fehlern in der Darstellung kommt kann.
2. Benutzereregistrierung, Login und Passwortzurücksetzung

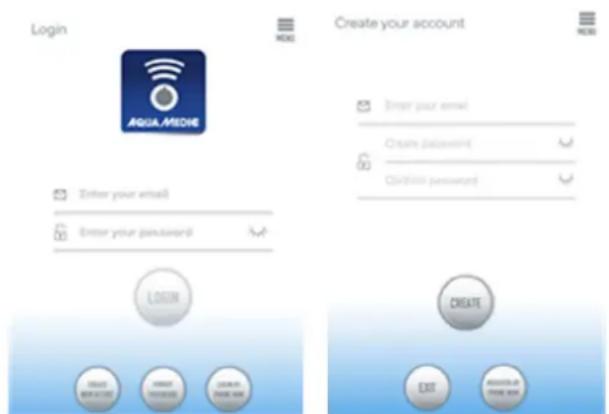

2.1. Konto-Registrarung
Abb. 1: Aqua Medic App zur Steuerung von Strömungspumpen, Forderpumpen und Dosierpumpen
Öffnen Sie die Aqua Medic App und tippen Sie auf „Neues Konto erstellen".
Geben Sie die erforderlichen Informationen ein und tippen Sie auf „CREATE NEW ACCOUNT".
Kehren Sie nach der Registriierung auf die Anmeldeseite zurück und erstellen Sie Konto und Password zum Einloggen.
Hinweis:itte benutzen Sie nur E-Mail (keine Telefonnummer), um sich zu registrierten, da die Registierung per Telefonnummer in Europa nicht verwendbar ist.
Nach erfolglicher Registierung kann die gewünschte Pumpe installiert und über den Controller mit der Stromzufahr verbunden werden.
Abb. 2: Display Pumpen-Controller
Drücken Sie die WiFi-Taste des Pumpencontrollers etwa 5 Sekunden lang und das blinkende WiFi-Symbol zeigt den Eintritt in ein drahtloses lokales Netzwerk (WLAN) an. Drücken Sie die WiFi-Taste etwa 10 Sekunden lang und das blinkende WiFi-Symbol sowie der Zusammen „AP" im rechten unteren Bereich des WiFi-Symbols zeigen den Eintritt in den Verteilungsmodus des AP-Netzwerks an.
Das verwendete Smartphone muss sich im selbst WLAN-Netzwerk befinden, in das auch die Pumpe eingebunden werden sollen.
2.2. PasswordZRücksetzen (Reset)
Tippen Sie auf der Anmeldeseite auf "Password vergessen". Geben Sie ihre E-Mail-Adresse ein und tippen Sie auf "Link senden". Überprüfen Sie ihre E-Mail und folgen Sie den Anweisungen, um Ihr Password zususetzen.
Abb. 3: Password Reset
3. Pumpe einem Netzwerk hinzufugen
Klicken Sie auf "Add" in der unteren linken Ecke der APP und wahlen Sie auf der darauf folgenden Seite den hinzu zu fugenden Gerätotyp. Im Falle einer Förderpumpe der Typenreihe DC Runner x.3 das Pumpensymbol "Pump".
Konfigurationsmodus: Stellen Sie vor der Konfiguration sicher, dass Ihr Telefon mit WiFi im 2,4 G-Band verbunden ist. Im 5 G-Band Funktioniert die Verbindung nicht.
Es gibt zwei Arten von Konfigurationsmodi: Smart-Konfiguration und AP-Konfigurationsmodi. Wahlen Sie den „Smart Configuration Mode", um Ihr Gerät zu verbinden. Der AP-Modus ist derzeit nicht verfügbar.
Abb. 4: Indem man auf den Kreis oberhalb des unteren Pfeiles tippt, wird der gewünschte Modus bestätigt. Durch Antippen von „AP Network" oder „Smart Network" neben dem oberen Pfeil (der Pfeil ist nicht in der APP vorhanden), kann man zwischen den beiden Modi hin und her schalten. (Hier muss der „Smart Configuration Mode" angewählt sein. Die grüne und rote LED blinken nur bei den Dosierpumpen, im Falle der Pumpen blinkt im Controller das blaue WiFi-Symbol).
3.1. Smart Konfiguration (WiFi-Modus)
Dies ist der Modus für Pumpensteuerung über WLAN. Drücken Sie die WIFI-Taste für ca. 5 Sekunden und die WIFI-Anzeige blinkt. Das Gerät befindet sich im WiFi-Konfigurationsmodus.
Wenn das WIFI-Symbol in der oberen rechten Ecke des Pumpencontrollers blinkt, tippen Sie "Device is in smart configuration mode" an und klichen Sie auf "NEXT". Beim verwendeten Smartphone muss die Standortbestimmung in den Einstellungen eingeschaltet sein. Folgen Sie den Anweisungen. Prüfen Sie, ob der Netzwerkname stimmt (falls nicht, befindet sich das Smartphone im falschen Netzwerk), geben Sie dann das korrekte WiFi-Password ein und tippen Sie auf "NEXT".
Stellen Sie sicher, dass ihre Pumpe, Ihr Telefon und Ihr Router während des Konfigurationsprozesses so nah wie möglich beieinander liegen.
Abb. 5: Das Häkchen muss hinter dem Gerätenamen gesetzt werden, bevor man auf „NEXT" tippt.
Wahlen Sie in der APP jetzt das Gerät, das Sie hinzufugen möchten, tippen Sie auf den Gerätenamen (es entscheidet ein Häkchen hinter dem Gerätenamen) und danach auf „NEXT".
AP Netzwerk: Derzeit nicht verfügbar.
4. Pumpensteuerung
My Devices
Abb. 6: Seite „My Devices"
Tippen Sie in der APP auf der Seite „My Devices" das Gerätesymbol der gewünschten Pumpe zwei Sekunden lang an, um die Gerätesteuerung aufzurufen. Tippt man nur kurz auf das Symbol, wird das jeweilige Gerät ein (blaes Symbol) oder ausgeschaltet (graues Symbol). Nachdem Sie die Pumpe erfolgreich hinzugeführst haben, drücken Sie das Pumpensymbol zwei Sekunden lang, um die Pumpensteuerungsseite aufzurufen.
4.1. Manueller Modus (MANUAL)
Abb. 7: Pumpensteuerung
AQUAMEDIC
Durch Verstellen des halbrunden Balkens kann die Pumpenleistung zwischen 30 und 100% variiert werden. Die gewählte Leistung wird im Kreis angezeigt.

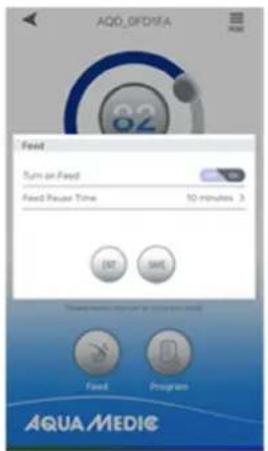

Manueller Fütterungsmodus (FEED)
Innerhalb dieser Zeit stellt die Pumpe den Betrieb entsprechend der eingestellen Fütterungszeit ein. Tippen Sie das Symbol "FEED" zwei Sekunden lang an, um die Fütterungseinstellungen einzugeben.
Abb. 8: Fütturungseinstellungen
Programm-Modus (PROGRAM)
Abb. 9: Über den Button „PROGRAM“ gelangt man zur Programmierfung.
Drücken Sie das Symbol "PROGRAM" zwei Sekunden lang, um die Einstellungssite aufzurufen und den Betriebsmodus der Pumpe zu verschiedenen Tageszeiten einzustellen einschließlich Pumpenstopp, Automatik und Fütterung.
Abb. 10: Tippen Sie auf das Symbol "STOP, AUTO, FEED" oder tippen Sie zweimal auf den Kreis, um den jeweiligen Zeitraum zu bearbeiten.
AQUAMEDIC
Tippen Sie zweimal auf den Kreis, um auf die Seite zur Einstellung der Uhrzeiten zu gelangen. Die Zeit kann mit Hilfe der Schieberegler oder den darunter befindlichen Uhrzeitbuttons eingestellt werden. Wahlen Sie anschließend den Arbeitsmodus für den eingestellten Zeitraum (STOP, AUTO, FEED). Tippen Sie auf "SAVE", um die vorgenommene Einstellung zu speichern.
Wenn Sie die aktuelle Einstellungenperiode loschen möchten, tippen Sie auf "DELETE". Kehren Sie nach Abschluss der Einstellungen zur Hauptseite zurück und tippen Sie auf das Symbol "Program", um den Programmmodus auszuführen. Der Programmmodus wird beendet, wenn Sie manuelle Einstellungen vornehmen.
Abb. 11: Im Menu oben rechts ist es möglich, Pumpen umzubenen oder auch zu Löschen.
Abb. 12: Pumpen umbenennen (Rename) oder Löschen (Delete Device)
5. Betrieb als Gruppe
Abb. 13: Unter dem Menu-Punkt „ My groups" ist es möglich, mehrere Pumpen zu einer Gruppe zusammen zu fassen und gemeinschaftlich zu programmieren.
AQUAMEDIC
Abb. 14: Man wählt zunachst „ADD" ...
Abb. 15: ... und danach aus der Listie die vorhandenen Pumpen die aus, die zu einer Gruppe zusammenfasst werden sollen.
6. Fehlercode und APP-Fehlerbeschreibung
Er01: Regler-Überstrom. Anormaler Arbeitsstrom. Prufen Sie, ob die Pumpe unter Spannung steht oder der Regler defekt ist.
Er02: Regler überhitz. Prufen, ob der Controller dem Sonnenlicht ausgesetzt ist oder sich in einer Umgebung mit hoher Temperatur befindet.
Er03: Trockenlauf der Pumpe, Leerlauf der Pumpe. Wasserstand überprüfen, Pumpe reinigen.
Er04: Die Pumpe blockiert. Der Impeller hort auf zu laufen. Laufer, Lager und Pumpe reinigen. Der Laufer muss sich frei drehen konnen.
Er05: Reglerüberspannung. Anormale Arbeitsspannung. Prufen Sie die Eingangs-Versorgungsspannung.
AB Aqua Medic GmbH - Gewerbepark 24 - 49143 Bissendorf/Germany
- Technische Änderungen vorbehalten - 02/2021/v4
