Produkttyp	Nasenmaske für nichtinvasive Beatmung
Marke	ResMed
Modell	Mirage Micro
Verfügbare Größen	Klein (S), Mittel (M), Groß (L), Large-Wide (LW), Extra-Large (XL)
Abmessungen (roh, ohne Kopfband)	S: 140 mm (H) x 91 mm (B) x 93 mm (T) M, L, LW, XL: 155 mm (H) x 91 mm (B) x 98 mm (T)
Behandlungsdruckbereich	4 bis 20 cm H₂O
Totraum (Größe XL)	128 ml (variiert je nach Größe)
Widerstand	0,1 cm H₂O bei 50 l/min; 0,7 cm H₂O bei 100 l/min
Schallpegel (an der Maske)	30 dBA mit Unsicherheit von 3 dBA
Schallpegel (in 1 m Entfernung)	22 dBA mit Unsicherheit von 3 dBA
Passiver Ausatemfluss (bei 20 cm H₂O)	45 l/min
Materialien	Frei von Latex, PVC und DEHP
Betriebsbedingungen	Temperatur: +5°C bis +40°C; Luftfeuchtigkeit: bis 95% rF (ohne Kondensation)
Lagerbedingungen	Temperatur: -20°C bis +60°C; Luftfeuchtigkeit: bis 95% rF
Tägliche Reinigung	Mit einem feuchten Tuch und milder Seife abwischen; abspülen und an der Luft trocknen lassen
Wöchentliche Reinigung	Vollständig zerlegen und in warmem Seifenwasser einweichen; die Lüftungsöffnungen bürsten
Bestellreferenzen (Beispiele)	Kissen: 16388 (S), 16389 (M), 16390 (L), 16391 (LW), 16392 (XL); Kopfband: 16118 (S), 16733 (M), 6119 (L)
Verwendungszweck	Erwachsene Patienten (>30 kg) unter verordnetem Überdruck; Mehrfachverwendung durch einen einzelnen Patienten zu Hause oder durch mehrere Patienten im medizinischen Umfeld
Gerätekompatibilität	ResMed-Geräte mit Maskenoption «Standard» (oder «Vista» für AutoSet CS™ 2)

Häufig gestellte Fragen - Mirage Micro ResMed

Wie setze ich die Mirage Micro Maske auf?

Drehen Sie das Einstellrad, um die Stirnstütze zu dehnen. Setzen Sie die Maske auf die Nase und führen Sie das Kopfband über den Kopf. Befestigen Sie die Clips des Kopfbandes am starren Rahmen und justieren Sie die oberen und unteren Velcro®-Bänder. Schließen Sie den Atemschlauch an und legen Sie sich hin, um das Rad und die Bänder für Komfort und Dichtigkeit anzupassen.

Wie reinige ich die Maske täglich?

Verwenden Sie ein feuchtes Tuch mit milder Seife, um die Oberfläche der Maske und die Innenseite des Kissens zu reinigen. Spülen Sie gründlich mit klarem Wasser ab und lassen Sie es auf einem sauberen Tuch trocknen, geschützt vor direkter Sonneneinstrahlung. Vermeiden Sie feuchtigkeitsspendende, antibakterielle oder parfümierte Seifen.

Wie reinige ich die Maske einmal pro Woche?

Zerlegen Sie die Maske vollständig und lassen Sie ihre Komponenten in warmem Seifenwasser mit milder Seife einweichen. Wenn die Lüftungsöffnungen verschmutzt sind, verwenden Sie eine weiche Bürste. Spülen Sie gründlich ab und lassen Sie sie an der Luft trocknen. Zerlegen Sie das Kopfband nicht vor der Reinigung.

Welche Reinigungsmittel sind verboten?

Verwenden Sie keine Lösungen auf Basis von Aromaten, Duftölen (Eukalyptus, ätherische Öle), Bleichmittel, Alkohol oder stark parfümierten Produkten (Zitrone). Restdämpfe können eingeatmet werden und die Maske beschädigen.

Die Maske ist laut, was tun?

Überprüfen Sie, ob die Maske korrekt montiert ist und die Lüftungsöffnungen nicht blockiert sind. Wenn das Einstellrad vor der Stirnstütze angebracht wurde, setzen Sie die Basis des Rades auf eine harte Oberfläche und drücken Sie, bis es sich löst, und montieren Sie es dann richtig.

Die Maske leckt oder ist unbequem, wie anpassen?

Befolgen Sie genau die Anweisungen zum Aufsetzen. Überprüfen Sie, ob das Kopfband und das Einstellrad nicht zu fest angezogen sind. Drehen Sie das Rad zurück, um mehr Druck auf die Oberlippe zu geben, ziehen Sie es fest, um mehr Druck auf den Nasenrücken zu geben. Stellen Sie sicher, dass das Kissen gut positioniert ist und keine Falten wirft. Wenn das Problem weiterhin besteht, kontaktieren Sie Ihren Kliniker, um die Größe zu überprüfen.

Kann ich die Maske mit zusätzlichem Sauerstoff verwenden?

Ja, aber treffen Sie alle Vorsichtsmaßnahmen. Die Sauerstoffzufuhr muss geschlossen sein, wenn das Gerät nicht in Betrieb ist, um eine Ansammlung und Brandgefahr zu vermeiden. Die eingeatmete Sauerstoffkonzentration variiert je nach Druckeinstellungen, Atmung und Leckagegrad.

Welche Kissengrößen sind verfügbar?

Die verfügbaren Größen sind: Klein (S), Mittel (M), Groß (L), Large-Wide (LW) und Extra-Large (XL). Der Totraum variiert, zum Beispiel hat die Größe XL einen Totraum von 128 ml.

Wie erkenne ich, ob mein Gerät mit dieser Maske kompatibel ist?

Wählen Sie bei ResMed-Geräten die Maskenoption „Standard“ (oder „Vista“ für den AutoSet CS™ 2). Konsultieren Sie die Kompatibilitätsliste auf www.resmed.com oder kontaktieren Sie Ihren ResMed-Vertreter.

Wie bewahre ich die Maske auf?

Stellen Sie sicher, dass die Maske sauber und trocken ist, bevor Sie sie aufbewahren. Bewahren Sie sie an einem trockenen Ort ohne direkte Sonneneinstrahlung auf. Es sind keine gefährlichen Substanzen vorhanden, sie kann mit dem Hausmüll entsorgt werden.

BEDIENUNGSANLEITUNG Mirage Micro ResMed

Vielen Dank, dass Sie sich für die Mirage Micro™ entschieden haben.

Verwendungszweck

Die Mirage Micro führt dem Patienten auf nicht-invasive Weise einen Luftfluss von einem Atemtherapiegerät wie einem CPAP- oder Bilevel-Gerät zu.

Die Mirage Micro ist:

- für erwachsene Patienten (>30 kg) vorgesehen, denen positiver Atemwegsdruck verschrieben wurde.

- für den wiederholten Gebrauch durch einen einzelnen Patienten zu Hause sowie durch mehrere Patienten im Krankenhaus/Schlaflabor geeignet.

Vorabhinweise

WARNUNGEN

• Die Ausatemöffnungen dürfen nicht blockiert sein.

- Bei zusätzlicher Sauerstoffgabe müssen alle Sicherheitsmaßnahmen eingehalten werden.

- Wenn das Gerät außer Betrieb ist, muss die Sauerstoffzufuhr abgeschaltet werden, so dass sich nicht verwendeter Sauerstoff nicht im Gehäuse des Atemtherapiegeräts ansammelt, wo er eine Feuergefahr darstellen könnte.

- Bei zusätzlicher Sauerstoffgabe variiert die Konzentration des inhalierten Sauerstoffs je nach Druckeinstellungen, Patientenatemmuster, Maske, Zufuhrstelle und Leckagerate.

- Ihr Arzt kann anhand der technischen Daten der Maske deren Kompatibilität mit dem Atemtherapiegerät überprüfen. Werden die technischen Daten der Maske nicht beachtet bzw. wird die Maske mit inkompatiblen Atemtherapiegeräten verwendet, können Sitz, Komfort und Therapie beeinträchtigt werden, und Leckagen bzw. Leckagevariationen die Funktion des Atemtherapiegeräts beeinträchtigen.

- Sollten Sie IRGENDWELCHE Nebenwirkungen auf die Maske zeigen, unterbrechen Sie die Behandlung mit der Mirage Micro und konsultieren Sie Ihren Arzt oder Schlaftherapeuten.

- Masken können Zahn-, Gaumen- oder Kieferschmerzen verursachen bzw. ein bestehendes Zahnleiden verschlimmern. Wenden Sie sich in einem solchen Fall an Ihren Arzt oder Zahnarzt.

- Informationen über Einstellungen und Betrieb finden Sie in der Gebrauchsanweisung des Atemtherapiegeräts.

Einstellungen des Atemtherapiegerätes

Wählen Sie „Standard“ als Maskenoption aus (oder „Vista“ für AutoSet CS™ 2), wenn Sie die Mirage Micro zusammen mit ResMed-Atemtherapiegeräten benutzen, die über Maskeneinstelloptionen verfügen.

Eine vollständige Liste der kompatiblen Geräte für diese Maske finden Sie in der Kompatibilitätsliste Maske/Gerät unter www.resmed.com auf der Seite Produkte unter Service und Unterstützung. Wenn Sie keinen Internetanschluss haben, wenden Sie sich bitte an Ihren ResMed-Vertreter.

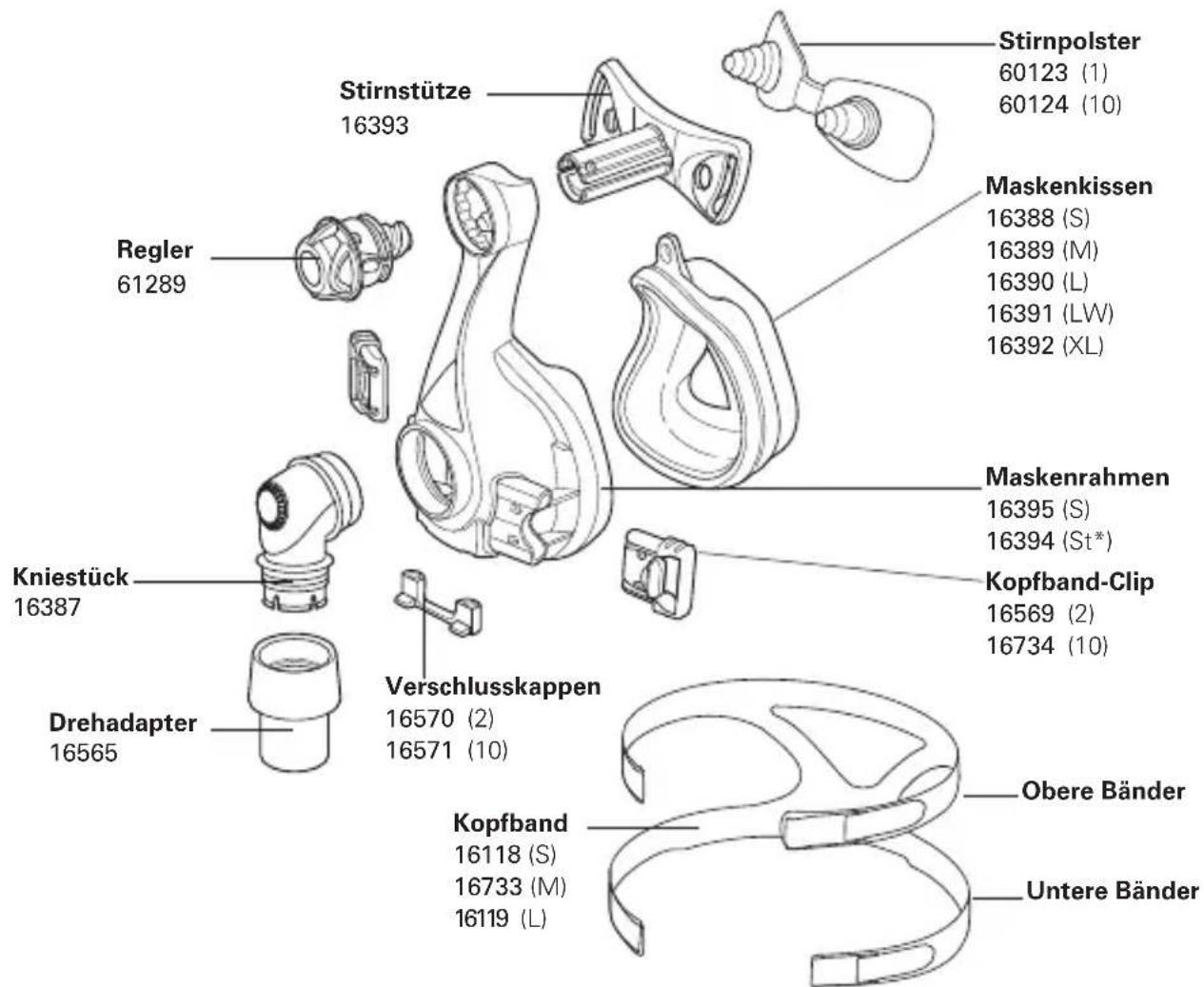

Maskenteile & Bestellinformationen

	Europa 1
Small (S) 16338
Medium (M) 16339
Large (L) 16340
Large-Wide (LW) 16341
Extra-Large (XL) 16342

Kniestück (Kniestück, Drehadapter): 16399

* Standard

Anlegen der Maske

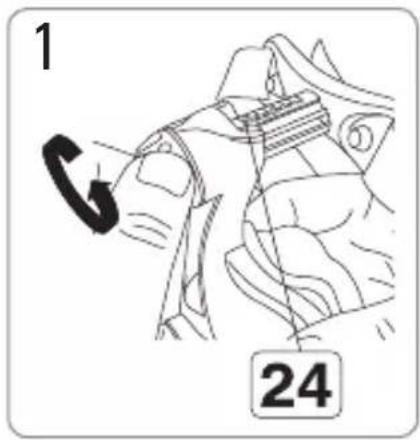

Drehen Sie den Regler, bis die Stirnstütze ganz herausgezogen ist.

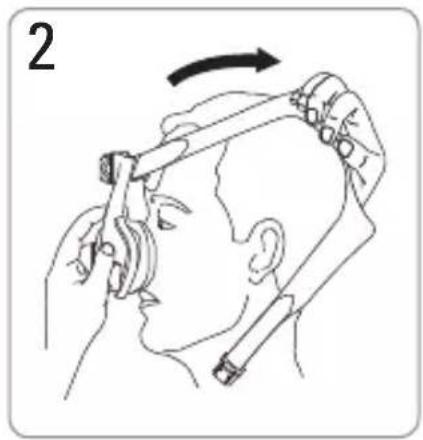

Halten Sie die Maske über Ihre Nase und ziehen Sie das Kopfband über den Kopf.

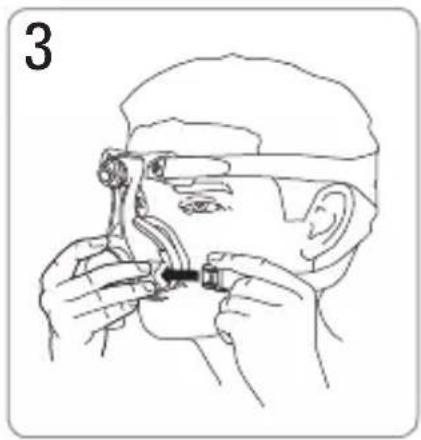

Führen Sie die unteren Bänder unter Ihren Ohren entlang und bringen Sie den Kopfband-Clip am Maskenrahmen an.

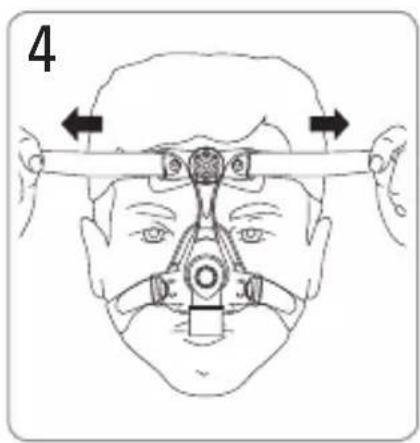

Öffnen Sie Kopfband-Clip, ziehen Sie die oberen Kopfbänder gleichmäßig an, bis sie bequem und gut sitzen, und schließen Sie die Klettverschlüsse wieder.

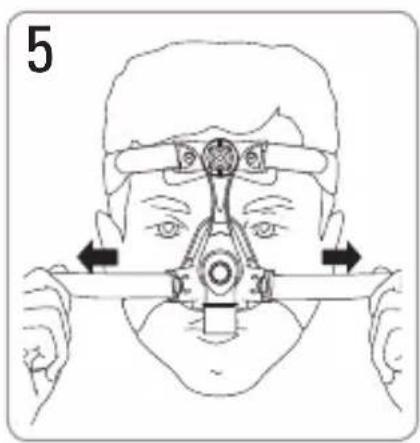

Wiederholen Sie Schritt 4 mit den unteren Kopfbändern.

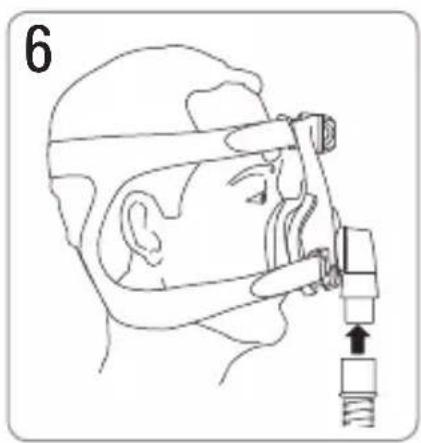

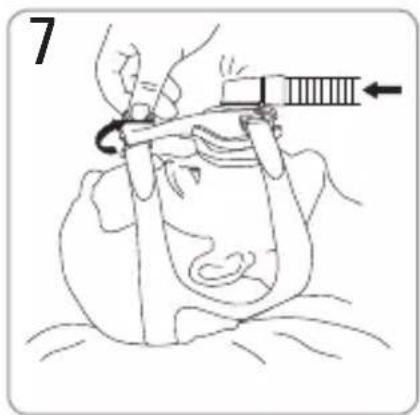

Schließen Sie den Atemschlauch am Drehadapter an. Schließen Sie dann das andere Ende des Atemschlauchs an Ihr Atemtherapiegerät an und schalten Sie das Atemtherapiegerät ein.

Nehmen Sie Ihre Schlafposition ein. Drehen Sie am Regler, bis die Maske gleichmäßig auf Ihrem Gesicht sitzt. Sie sollte bequem sein und gut sitzen. Verstellen Sie ggf. die Kopfbänder.

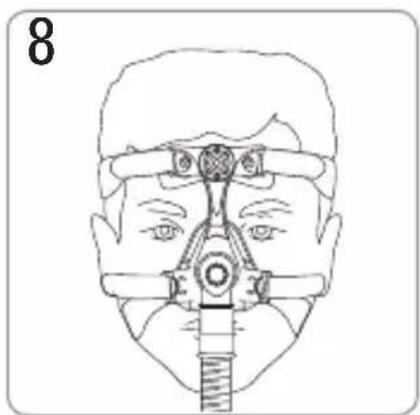

Die angelegte Maske ist hier abgebildet.

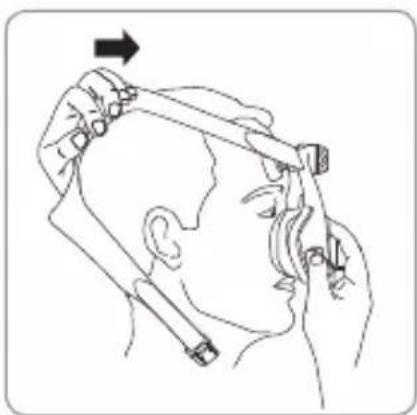

Öffnen Sie einen der Kopfband-Clips und ziehen Sie die Maske und das Kopfband über den Kopf.

Auseinandernehmen der Maske

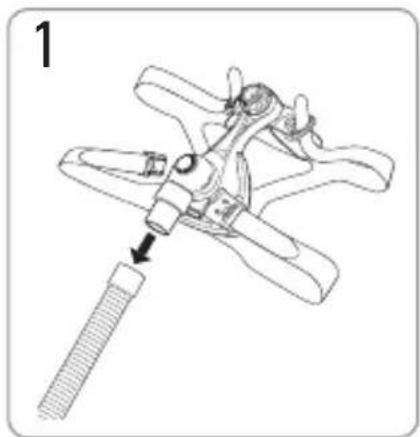

Nehmen Sie den Atemschlauch ab.

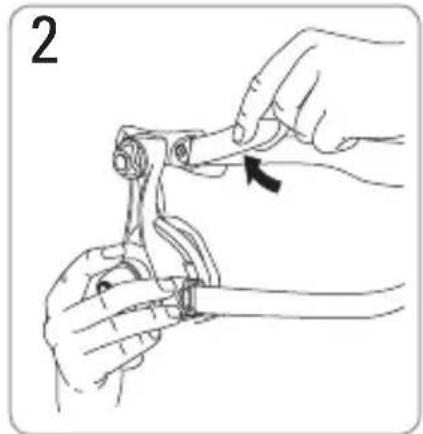

Öffnen Sie die Kopfband-Clips und ziehen Sie die oberen Kopfbänder heraus. Die Kopfband-Clips müssen nicht vom Kopfband abgenommen werden.

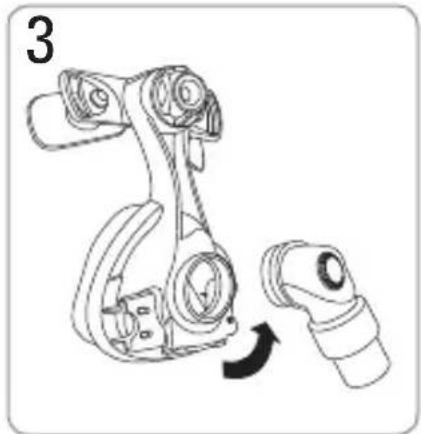

Nehmen Sie das Kniestück vom Maskenrahmen ab.

Entfernen Sie den Drehadapter vom Kniestück.

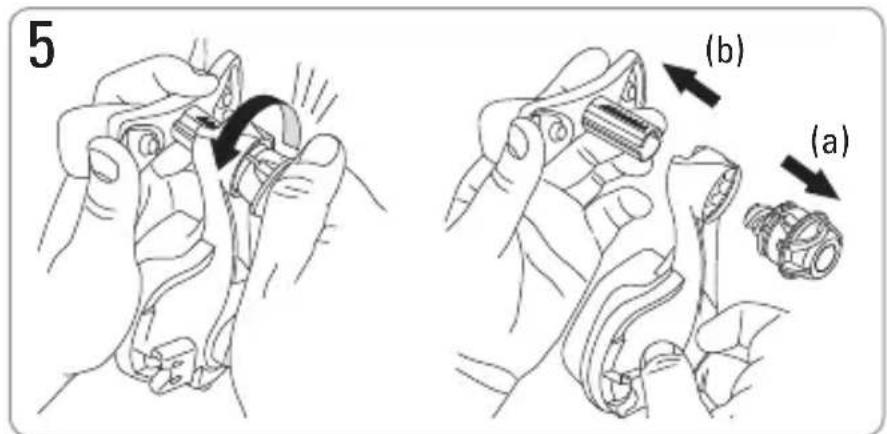

Merken Sie sich die Position des Reglers für das nächste Mal, wenn Sie die Maske verwenden. Schrauben Sie den Regler (a) ab und ziehen Sie dann die Stirnstütze (b) aus dem Maskenrahmen.

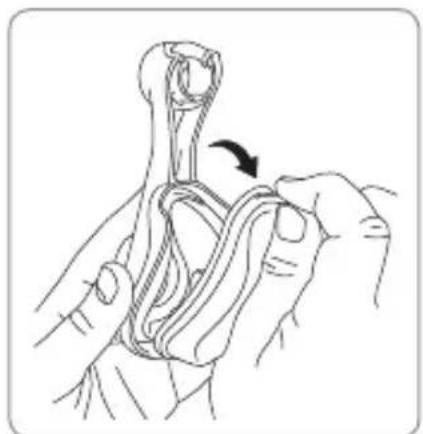

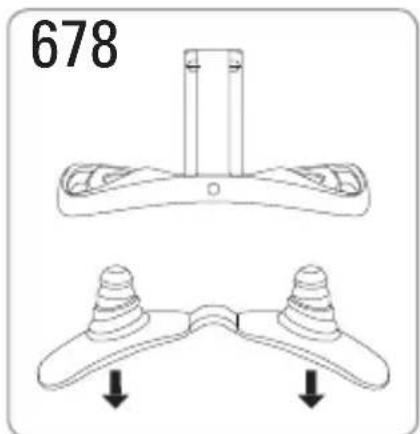

Entfernen Sie das Stirnpolster von der Stirnstütze.

Entfernen Sie das Maskenkissen vom Maskenrahmen.

Entfernen Sie die Verschlusskappen für die Anschlüsse vom Maskenrahmen.

Reinigung der Maske zu Hause

Hinweise:

• Maske und Kopfband müssen nur von Hand gewaschen werden.
  • Zum Waschen des Kopfbandes dürfen die Kopfband-Clips nicht entfernt werden.

WARNUNG

• Verwenden Sie zur Reinigung der Maskenteile keine aromatischen Lösungen oder Duftöle (z. B. Eukalyptus- oder ätherische Öle), Bleichmittel, Alkohol oder stark riechende Produkte (z. B. Zitrus). Andernfalls besteht die Gefahr, dass Sie die Restdämpfe von diesen Lösungen einatmen, wenn Sie sie nicht gründlich ausspülen. Sie können außerdem die Maske beschädigen und Risse verursachen.
• Das Kopfband darf nicht gebügelt werden, da das Material wärmeempfindlich ist und beschädigt werden könnte.

Täglich/Nach jedem Gebrauch

Um einen optimalen Sitz der Maske zu erreichen, müssen Hautfette vor der Verwendung vom Maskenkissen entfernt werden.

Waschen Sie die Maske mit der Hand in einer warmen Seifenlauge

(30 °C). Verwenden Sie dazu eine milde Flüssigseife oder ein verdünntes Geschirrspülmittel.

Verwenden Sie zur Reinigung der Ausatemöffnung eine weiche Bürste.

Spülen Sie alle Maskenteile gründlich mit Trinkwasser und lassen Sie sie vor direktem Sonnenlicht und Hitzeeinwirkung geschützt trocknen. Weichen Sie die Maske nicht ein.

Wöchentlich

Waschen Sie das Kopfband mit der Hand in einer warmen Seifenlauge (30 °C). Verwenden Sie dazu eine milde Flüssigseife oder ein verdünntes Geschirrspülmittel. Spülen Sie das Kopfband gut und lassen Sie es vor direktem Sonnenlicht und Hitzeeinwirkung geschützt an der Luft trocknen.

Aufbereitung der Maske für einen neuen Patienten

Vor Verwendung durch einen neuen Patienten sollte die Maske aufbereitet werden.

Anweisungen zur Reinigung, Desinfektion und Sterilisation finden Sie auf der

ResMed-Website unter www.resmed.com/masks/sterilization.

Wenn Sie keinen Internetanschluss haben, wenden Sie sich bitte an Ihren ResMed-Vertreter.

Wiederzusammenbau der Maske

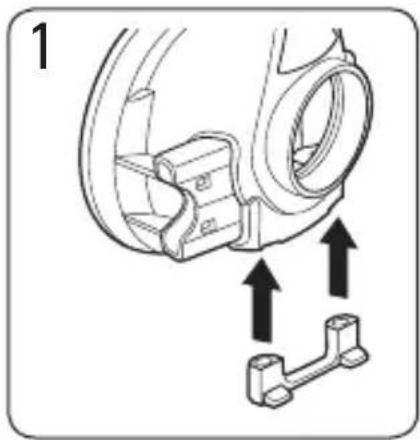

Stecken Sie die Verschlusskappen für die Anschlüsse ein.

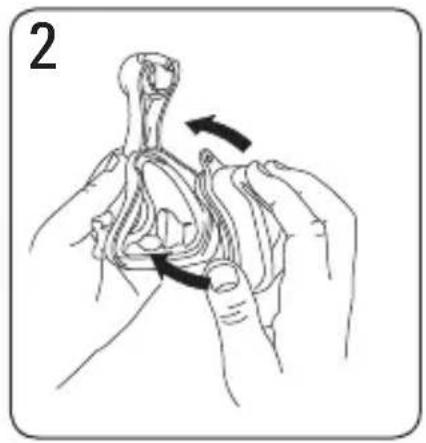

Setzen Sie das Maskenkissen in den Maskenrahmen ein. Stellen Sie sicher, dass die Pfeile an der Unterseite des Maskenkissens und des Maskenrahmes aufeinander ausgerichtet sind.

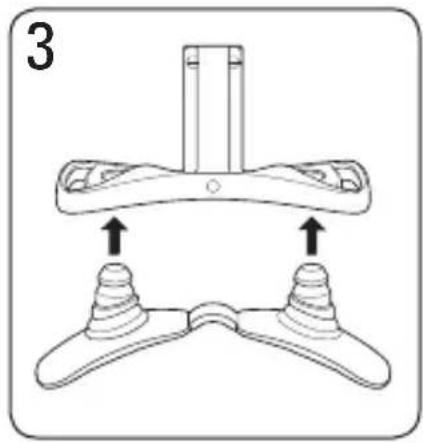

Drücken Sie die Stirnpolster fest in die Stirnstütze.

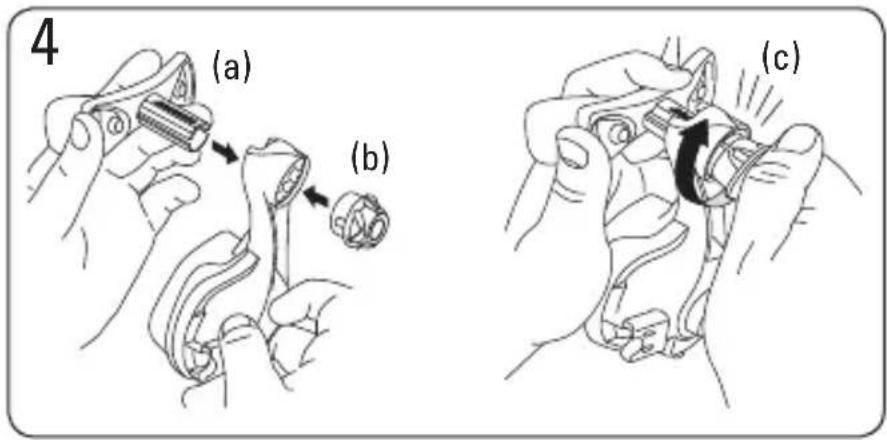

Führen Sie die Stirnstütze (a) in den Maskenrahmen ein und schrauben (b) Sie den Regler im Uhrzeigersinn fest. Drehen Sie den Regler bis er einrastet (c). Der Regler muss ohne Zwischenraum auf dem Maskenrahmen aufliegen.

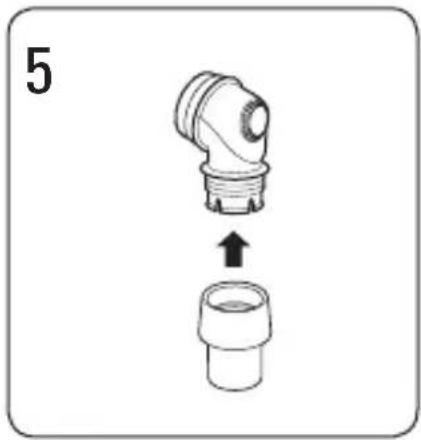

Drücken Sie den Drehadapter auf das Ende des Kniestücks.

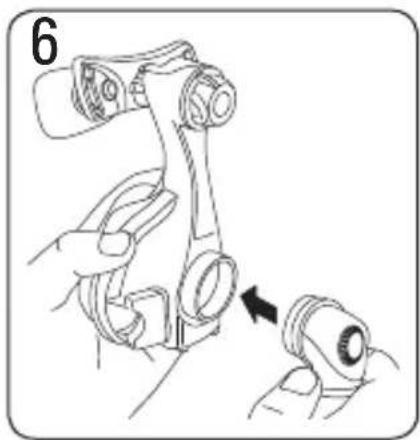

Setzen Sie das zusammengebaute Kniestück in den Maskenrahmen ein.

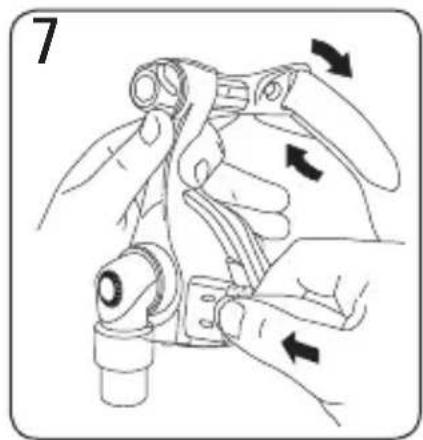

Bringen Sie die oberen Kopfbänder wieder an, indem Sie sie durch die Schlaufe ziehen.

Flexibler PVC-Schlauch

Flexibles PVC enthält Stoffe, die schädigend für die Maskenmaterialien sein können. Wenn die flexiblen PVC-Schläuche fortwährend verwendet werden, ist der Anschluss auf Risse zu prüfen. Wechseln Sie alle beschädigten Teile aus.

Fehlersuche

Problem Möglicher Grund Mögliche Lösung
Maske sitzt nicht richtig bzw. ist unbequem	Die Maske wurde nicht richtig angelegt oder eingestellt.	Befolgen Sie sorgfältig die Anweisungen in „Anlegen der Maske“. Stellen Sie sicher, dass Kopfband und Regler nicht zu fest angezogen sind. Lockern Sie den Regler, damit die Maske fester auf der Oberlippe sitzt. Ziehen Sie den Regler an, damit die Maske fester auf dem Nasenrücken sitzt.
	Sie haben die falsche Maskengröße.	Wenden Sie sich an Ihren Arzt.
	Das Maskenkissen ist im Maskenrahmen verdreht.	Überprüfen Sie den Sitz des Maskenkissens und setzen Sie es ggf. gemäß den Anweisungen in „Wiederzusammenbau der Maske“ richtig ein.
	Das Maskenkissen ist nicht richtig mit dem Gesicht ausgerichtet bzw. geknickt.	Richten Sie das Maskenkissen gemäß den Anweisungen in „Wiederzusammenbau der Maske“ richtig aus. Stellen Sie sicher, dass das Maskenkissen nicht geknickt ist. Öffnen Sie dazu den Kopfband-Clip, prüfen Sie das Maskenkissen und korrigieren Sie den Sitz der Maske auf Ihrer Nase.
	Das Maskenkissen ist evtl. verschmutzt.	Reinigen Sie das Maskenkissen gemäß den Anweisungen im Abschnitt „Reinigung der Maske zu Hause“.
Die Maske ist zu laut. Die Maske ist nicht richtig zusammengebaut.		Bauen Sie die Maske erneut zusammen.
		Die Ausatemöffnungen sind vollständig oder teilweise blockiert.
Der Regler wurde vor der Stirnstütze in den Maskenrahmen eingeführt	Falscher Zusammenbau. Drücken	Sie das Unterteil des Reglers auf eine harte Oberfläche, bis der Regler aus dem Maskenrahmen kommt.

Technische Daten

Hinweis: Das Maskensystem ist latex-, PVC- und DEHP-frei.

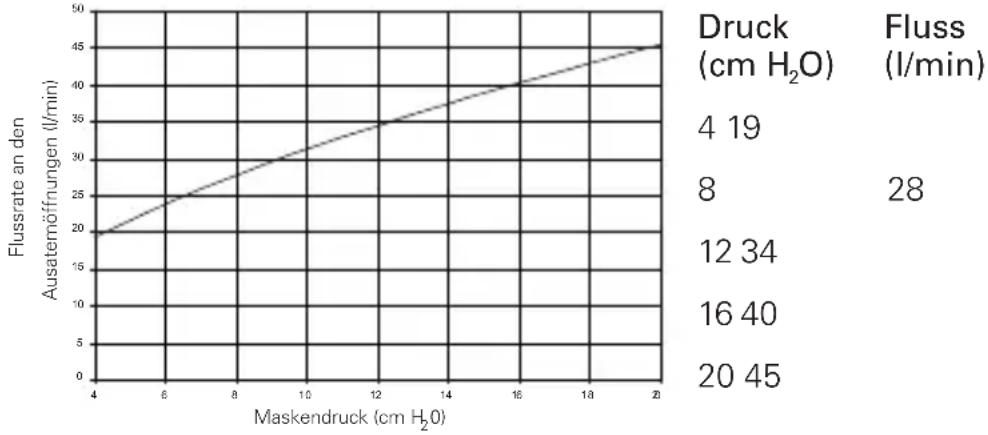

Druck-Fluss-Kurve	Die Maske verfügt über einen passiven Luftauslass zum Schutz vor Rückatmung. Aufgrund von Schwankungen im Herstellungsprozess kann die Flussrate an den Ausatemöffnungen variieren.
Informationen zum Totraum	Der Totraum der Maske ist je nach Maskenkissengröße unterschiedlich. Für Extra Large beträgt er 128 ml.
Therapiedruck 4 bis 20 cm H_2O
Widerstand Gemessene Drucksenkung (Sollwert)bei 50 l/min: 0,1 cm H_2O bei 100 l/min: 0,7 cm H_2O
Geräuschpegel ANGEGEBENER ZWEIZAHL-GERÄUSCHEMISSIONSWERT nach ISO 4871. Der A-gewichtige Schalldruckpegel der Maske (vgl. 114) liegt bei 30 dBA (mit einem Unsicherheitsfaktor von 3 dBA). Der A-gewichtete Schalldruckpegel der Maske bei 1 m Entfernung liegt bei 22 dBA (mit einem Unsicherheitsfaktor von 3 dBA).
Umgebungsbedingungen	Betriebstemperatur: +5 °C bis +40 °CBetriebsluftfeuchtigkeit: bis 95% relative Luftfeuchtigkeit ohne KondensationLagerungs- und Transporttemperatur: -20 °C bis +60 °CLagerungs- und Transportfeuchtigkeit: bis 95 % relative Feuchtigkeit (ohne Kondensation)
Abmessungen S:	140 mm (H) x 91 mm (B) x 93 mm (T)M, L, LW, XL: 155 mm (H) x 91 mm (B) x 98 mm (T)Die Maske wird vollständig zusammengebaut und ohne Kopfband geliefert.

Hinweis: Der Hersteller behält sich das Recht vor, diese technischen Daten ohne Vorankündigung zu ändern.

Lagerung

Stellen Sie vor jeder Lagerung sicher, dass die Maske sauber und trocken ist. Bewahren Sie die Maske an einem trockenen Ort und vor direktem Sonnenlicht geschützt auf.

Entsorgung

Die Mirage Micro enthält keine Gefahrstoffe und kann mit dem normalen Haushaltsabfall entsorgt werden.

Symbole

Achtung: Lesen Sie bitte die beiliegenden Unterlagen; LOT Chargecode; REF Artikelnummer; ^n Temperaturbeschränkung; Feuchtigkeitsbeschränkung; Latexfrei; Dieses Symbol deutet auf eine Warnung oder einen Vorsichtshinweis hin und macht Sie auf mögliche Verletzungsgefahren aufmerksam bzw. erklärt besondere Maßnahmen für den sicheren und wirksamen Gebrauch der Maske.

Verbrauchergewährleistung

ResMed erkennt für alle innerhalb der EU verkauften Produkte alle Kundenrechte gemäß der EU-Richtlinie 1999/44/EWG sowie alle entsprechenden länderspezifischen Gesetze innerhalb der EU an.
