Marke	ResMed
Modell	Mirage Activa LT
Produkttyp	Nasenmaske für den einmaligen oder mehrfachen Gebrauch
Verwendungszweck	Erwachsene Patienten (>30 kg) unter CPAP oder inspiratorischer Unterstützung mit PEEP
Behandlungsdruck	4 bis 20 cm H₂O
Totraum (Größe Medium)	185 ml
Abmessungen (ohne Kopfband)	S: 141 x 91 x 107 mm; M, L, LW: 154 x 95 x 117 mm
Widerstand (Druckabfall)	0.1 cm H₂O bei 50 l/min; 0.7 cm H₂O bei 100 l/min
Geräuschpegel (Maske)	Schallleistung 30 dBA; Schalldruck in 1 m: 22 dBA (Unsicherheit 3 dBA)
Betriebstemperatur	+5°C bis +40°C
Betriebsfeuchtigkeit	Bis zu 95 % ohne Kondensation
Lagertemperatur	-20°C bis +60°C
Tägliche Reinigung	Demontage und Handwäsche der Komponenten (außer Kopfband) in warmem Seifenwasser; spülen und trocknen
Wöchentliche Reinigung	Handwäsche des Kopfbandes
Desinfektion zwischen Patienten	Befolgen Sie die Desinfektionsanleitung von ResMed unter www.resmed.com
Materialien	Ohne Latex, PVC und DEHP
Maskenauswahlfunktion	Wählen Sie 'ACTIVA' oder 'STANDARD' am Gerät
Garantie	Verbraucherrechte gemäß EU-Richtlinie 1999/44/EG

Häufig gestellte Fragen - Mirage Activa LT ResMed

Wie reinige ich die Mirage Activa LT Maske richtig?

Die tägliche Reinigung besteht darin, alle Komponenten (außer dem Kopfband) zu demontieren und in warmem Wasser (~30 °C) mit einer milden Seife von Hand zu waschen. Spülen Sie gründlich mit Trinkwasser und lassen Sie es im Schatten trocknen. Das Kopfband wird einmal pro Woche von Hand gewaschen. Verwenden Sie keine parfümierten Produkte, Bleichmittel oder Alkohol.

Was tun bei Luftaustritt um das Gesicht?

Überprüfen Sie die Positionierung der Maske und stellen Sie die Bänder des Kopfbandes gleichmäßig ein. Wenn die Leckage um den Nasenrücken herum auftritt, ziehen Sie das Einstellrad fester. Bei einer Leckage um die Oberlippe lockern Sie das Rad. Wenn das Problem weiterhin besteht, überprüfen Sie, ob die Kissen sauber und in der richtigen Größe sind.

Welche Vorsichtsmaßnahmen sind bei der Zugabe von Sauerstoff zu beachten?

Die Sauerstoffzufuhr muss geschlossen sein, wenn das CPAP-Gerät nicht läuft, um eine Sauerstoffansammlung im Gehäuse zu vermeiden. Die Belüftungsöffnungen nicht blockieren. Die eingeatmete Sauerstoffkonzentration kann je nach Druck und Leckagen variieren.

Wie stelle ich die Bänder des Kopfbandes für mehr Komfort ein?

Die Bänder sollten gleichmäßig eingestellt werden. Die Stirnstütze sollte fest auf der Stirn aufliegen. Nachdem Sie die Luftzufuhr unterbrochen haben, stellen Sie die Bänder so ein, dass Sie zwei Finger zwischen Ihre Wange und das untere Band schieben können. Vermeiden Sie zu starkes Anziehen.

Welcher Behandlungsdruck wird für diese Maske empfohlen?

Die Maske ist für einen Druckbereich von 4 bis 20 cm H₂O ausgelegt. Der genaue Druck muss von Ihrem Arzt verschrieben werden. Wenn Ihr Gerät eine Maskenauswahlfunktion bietet, wählen Sie 'ACTIVA' oder 'STANDARD'.

Kann ich die Mirage Activa LT mit jedem CPAP-Gerät verwenden?

Überprüfen Sie die Kompatibilitätsliste auf der Website www.resmed.com (Bereich Kundendienst und Support). Bei Zweifeln wenden Sie sich an Ihren Betreuer. Die Verwendung mit einem inkompatiblen Gerät kann die Dichtigkeit und die Wirksamkeit der Behandlung beeinträchtigen.

Wie ersetze ich das Mirage Activa LT Kissen durch das Mirage SoftGel Kissen?

Die Maske akzeptiert zwei Kissenoptionen. Um das SoftGel-Kissen zu verwenden, entfernen Sie das Activa LT-Kissen aus dem starren Rahmen, indem Sie den Clip entriegeln, und setzen Sie dann das SoftGel-Kissen ein, wobei Sie sicherstellen, dass es richtig befestigt ist. Weitere Einzelheiten finden Sie in der Bedienungsanleitung.

Die Maske macht Geräusche, was tun?

Überprüfen Sie, ob der Kissenclip richtig eingesetzt ist, ob der Einlassstopfen und das Winkelstück richtig sitzen und ob die Belüftungsöffnungen nicht blockiert sind. Reinigen Sie die Öffnungen bei Bedarf.

Was sind die Lagerbedingungen für die Maske?

Die Maske muss vor der Lagerung sauber und trocken sein. Lagern Sie sie geschützt vor direkter Sonneneinstrahlung an einem trockenen Ort. Die zulässige Lagertemperatur beträgt -20 °C bis +60 °C und die Luftfeuchtigkeit bis zu 95 % ohne Kondensation.

Wie entsorge ich die Maske am Ende ihrer Lebensdauer?

Die Maske enthält keine gefährlichen Stoffe. Sie kann mit dem Hausmüll entsorgt werden. Achten Sie darauf, eventuelle elektronische Komponenten zu entfernen (bei dieser Maske keine) und befolgen Sie die örtlichen Vorschriften.

BEDIENUNGSANLEITUNG Mirage Activa LT ResMed

Vielen Dank, dass Sie sich für die Mirage Activa LT entschieden haben. Die Mirage SoftGel ist die erste Maske von ResMed, die dem Patienten die Auswahl zwischen zwei leistungsstarken Maskenkissen für den Einsatz mit einem haltbaren Maskenrahmen bietet (Mirage Activa LT und Mirage SoftGel). Weitere Informationen hierzu finden Sie im Abschnitt „SoftGel Benutzerinformationen“ in dieser Gebrauchsanweisung.

Verwendungszweck

Die Mirage Activa LT führt dem Patienten auf nicht-invasive Weise einen Luftfluss von einem PAP-Gerät (positiver Atemwegsdruck) wie z. B. einem CPAP- oder Bilevel-Gerät zu.

Die Mirage Activa LT ist:

• für erwachsene Patienten (> 30 kg) vorgesehen, denen positiver Atemwegsdruck verschrieben wurde, sowie
• für den wiederholten Gebrauch durch einen einzelnen Patienten zu Hause sowie durch mehrere Patienten im Krankenhaus geeignet

Verwendung der Maske

Wenn Sie Ihre Maske mit CPAP- oder Bilevel-Geräten von ResMed verwenden, die über Maskeneinstelloptionen verfügen, lesen Sie sich dazu bitte den Abschnitt „Technische Daten“ in dieser Gebrauchsanweisung durch.

Eine vollständige Liste der mit dieser Maske kompatiblen Geräte finden Sie in der Kompatibilitätsliste Maske/Gerät unter www.resmed.com auf der Seite

Produkte unter Service & Unterstützung. Wenn Sie keinen Internetanschluss haben, wenden Sie sich bitte an Ihren ResMed-Vertreter.

WARNUNG

• Die Ausatemöffnungen dürfen nicht blockiert sein.

- Bei zusätzlicher Sauerstoffgabe müssen alle Sicherheitsmaßnahmen eingehalten werden.

- Wenn das CPAP- bzw. Bilevel-Gerät nicht in Betrieb ist, muss die Sauerstoffzufuhr abgeschaltet werden, so dass sich nicht verwendeter Sauerstoff nicht im Gehäuse des Geräts ansammelt, wo er eine Feuergefahr darstellen könnte.

• Bei konstanter Sauerstoffzugabe ist die Konzentration des eingeatmeten Sauerstoffs je nach Druckeinstellung, Atemmuster des Patienten, Maskentyp, Zufuhrstelle und Luftaustrittsrate unterschiedlich.
• Ihr Arzt kann anhand der technischen Daten der Maske ihre Kompatibilität mit dem CPAP- bzw. Bilevel-Gerät überprüfen. Werden die technischen Daten der Maske nicht beachtet bzw. wird die Maske mit nicht kompatiblen Atemtherapiegeräten verwendet, können Sitz, Komfort und Therapie beeinträchtigt werden. Außerdem können sich Leckagen bzw. Leckagevariationen negativ auf die Funktion des CPAP- bzw. Bilevel-Gerätes auswirken.
• Unterbrechen Sie den Gebrauch und konsultieren Sie Ihren Arzt, sobald IRGENDWELCHE Nebenwirkungen im Zusammenhang mit dem Gebrauch der Maske auftreten.
• Masken können Zahn-, Gaumen- oder Kieferschmerzen verursachen bzw. ein bestehendes Zahnleiden verschlimmern. Wenden Sie sich in einem solchen Fall an Ihren Arzt oder Zahnarzt.
• Wie bei allen Masken besteht bei niedrigen CPAP-Druckwerten das Risiko der Rückatmung.
• Informationen zu Einstellungen und Betrieb finden Sie in der Gebrauchsanweisung Ihres CPAP- bzw. Bilevel-Gerätes.
• Entfernen Sie vor dem Gebrauch der Maske alles Verpackungsmaterial.

Reinigen der Maske zu Hause

Waschen Sie die Maskenteile und das Kopfband nur per Hand in einer warmen Seifenlauge (30 °C). Reiben Sie sie vorsichtig ab. Spülen Sie alle Teile gründlich mit Trinkwasser ab und lassen Sie sie vor direktem Sonnenlicht geschützt trocknen.

Täglich/Nach jedem Gebrauch:

• Um die optimale Funktion der Maske zu gewährleisten, sollte das Maskenkissen nach der Verwendung von überschüssigem Hautfett befreit werden.
• Waschen Sie die einzelnen Maskenteile (außer das Kopfband) mit der Hand
• Verwenden Sie zur Reinigung der Ausatemöffnungen gegebenenfalls eine weiche Bürste.

Wöchentlich:

- Waschen Sie das Kopfband mit der Hand. Das Kopfband kann gewaschen werden, ohne dass es vorher auseinandergebaut werden muss.

WARNUNG

Verwenden Sie zur Reinigung der Maskenteile keine aromatischen Lösungen oder Duftöle (z. B. Eukalyptus- oder ätherische Öle), Bleichmittel, Alkohol oder stark riechende Produkte (z. B. Zitrus). Es besteht die Gefahr, dass Sie Restdämpfe von diesen Lösungen einatmen, wenn Sie sie nicht gründlich ausspülen. Sie können außerdem die Maske beschädigen und Risse verursachen.

VORSICHT

• Weist eines der Maskenteile sichtbare Verschleißerscheinungen auf (wie z B. Brüche, Risse oder Beschädigungen des Maskenkissens, die ein Eindringen von Gel ermöglichen), sollte es entfernt und durch ein neues ersetzt werden.
• Vermeiden Sie das direkte Anschließen flexibler PVC-Produkte (z. B. PVC-Schlauch) an die Teile dieser Maske. Flexible PVC-Produkte enthalten Elemente, die das Material der Maske beschädigen und zu Rissen oder Brüchen in den Komponenten führen können.

Aufbereitung der Maske für einen neuen Patienten

Vor Verwendung durch einen neuen Patienten muss die Maske aufbereitet werden.

Anweisungen zur Reinigung, Desinfektion und Sterilisation finden Sie auf der ResMed-Website unter www.resmed.com/masks/sterilization.

Wenn Sie keinen Internetanschluss haben, wenden Sie sich bitte an Ihren ResMed-Vertreter.

Fehlersuche

Möglicher Grund Lösung

Maske ist unbequem

Das Kopfband ist zu fest angezogen.	Lockern Sie die Bänder gleichmäßig. Die Stirnstütze gibt Ihrer Maske Halt und sollte fest an der Stirn anliegen.
Das Maskenkissen ist nicht korrekt aufgeblasen.	Unterbrechen Sie den Luftstrom und ziehen Sie die Bänder so an, dass Sie zwei Finger zwischen Wange und unteres Kopfband schieben können.

Maske ist zu laut

Der Maskenkissen-Clip ist nicht richtig angebracht.	Prüfen Sie, ob der Maskenkissen-Clip richtig im Maskenkissen eingelegt und ob das Maskenkissen richtig im Maskenrahmen eingerastet ist.
Die Verschlusskappe oder das Kniestück ist nicht richtig eingesetzt.	Prüfen Sie, ob die Verschlusskappe und das Kniestück richtig eingesetzt sind.
Ausatemöffnungen sind vollständig oder teilweise blockiert.	Säubern Sie die Ausatemöffnungen gemäß den Anweisungen im Abschnitt „Reinigung der Maske zu Hause“.

Am Gesicht tritt Luft aus

Die Maske ist nicht richtig positioniert. Rücken Sie die Maske in die richtige Position.

Am Nasenrücken tritt Luft aus. Drehen Sie den MicroFit-Regler weiter hinein.

An der Oberlippe tritt Luft aus. Drehen Sie den MicroFit-Regler weiter heraus.

Die Maske sitzt nicht richtig

Das Maskenkissen könnte die falsche Größe haben.	Wenden Sie sich an Ihren Arzt.
Die Maske ist nicht richtig zusammengesetzt.	Setzen Sie die Maske gemäß Anweisungen im Abschnitt „Zusammensetzen der Maske“ zusammen.
Das Maskenkissen ist evtl. verschmutzt.	Säubern Sie das Maskenkissen gemäß den Anweisungen im Abschnitt „Reinigung der Maske zu Hause“.

Stirnstütze kann nicht in Maskenrahmen eingeführt werden

Beim Zusammensetzen der Maske haben Sie den MicroFit-Regler vor der Stirnstütze in den Maskenrahmen eingeführt.

Drücken Sie das Unterteil des Micro-Fit-Reglers auf eine harte Oberfläche, bis der MicroFit-Regler aus dem Maskenrahmen kommt.

Technische Daten

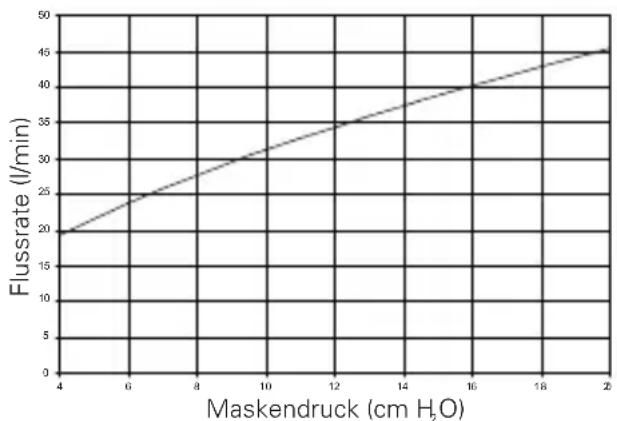

Druck-Fluss-Kurve	Die Maske verfügt über einen passiven Luftauslass zum Schutz vor Rückatmung. Aufgrund von Schwankungen im Herstellungsprozess kann die Flussrate an den Ausatemöffnungen variieren.
		Druck (cm H_2O )	Fluss (l/min)
		4 19
		8	28
		12 34
		16 40
		20 45
Informationen zum Totraum	Der Totraum der Maske ist je nach Maskenkissengröße unterschiedlich. Für Medium beträgt er 185 ml.
Therapiedruck	4 bis 20 cm H_2O
Umgebungsbedingungen	Betriebstemperatur: +5°C bis +40°CBetriebsluftfeuchtigkeit: bis 95% ohne KondensationLagerungs- und Transporttemperatur: -20°C bis +60°CLagerungs- und Transportfeuchtigkeit: bis 95% ohne Kondensation
Widerstand	Gemessene Drucksenkung (Sollwert)bei 50 l/min: 0.1 cm H_2O bei 100 l/min: 0.7 cm H_2O
Geräuschpegel	ANGEGEBENER ZWEIZAHL-GERÄUSCHEMISSIONSWERT nach ISO 4871. Der A-gewichtete Schalldruckpegel der Maske liegt bei 30 dBA (mit einem Unsicherheitsfaktor von 3 dBA). Der A-gewichtete Schalldruckpegel der Maske bei 1 m Entfernung liegt bei 22 dBA (mit einem Unsicherheitsfaktor von 3 dBA).
Abmessungen	S: 141 mm (H) x 91 mm (B) x 107 mm (T)M, L, LW: 154 mm (H) x 95 mm (B) x 117 mm (T)Bei vollständig zusammengesetzter Maske, ohne Kopfband.
Masken-einstellungs-optionen	Wählen Sie (falls vorhanden) „ACTIVA“ und ansonsten „STANDARD“ als Maskenoption aus.

Hinweise:

• Das Maskensystem ist PVC- und DEHP-frei.
• Dieses Produkt enthält kein Latex aus Naturkautschuk.
- Der Hersteller behält sich das Recht vor, diese technischen Daten ohne Vorankündigung zu ändern.

Aufbewahrung

Stellen Sie vor jeder Aufbewahrung sicher, dass die Maske sauber und trocken ist. Bewahren Sie die Maske an einem trockenen Ort und vor direktem Sonnenlicht geschützt auf.

Entsorgung

Die Maske enthält keine Gefahrenstoffe und kann mit dem normalen Haushaltsabfall entsorgt werden.

Symbole

Achtung: Lesen Sie bitte die beiliegenden Unterlagen; LOT Chargecode; REF Artikelnummer; EALERisierte Vertretung in der EU; Temperaturbeschränkung; Luftfeuchtigkeitsgrenzen; Enthält kein Latex aus Naturkautschuk; Versteller; Dieses Symbol deutet auf eine Warnung oder einen Vorsichtshinweis hin und macht Sie auf mögliche Verletzungsgefahren aufmerksam bzw. erklärt besondere Maßnahmen für den sicheren und wirksamen Gebrauch der Maske; Vor Regen schützen; So herum; Zerbrechlich. Mit Vorsicht handhaben.

Gewährleistung

ResMed erkennt für alle innerhalb der EU verkauften Produkte alle Kundenrechte gemäß der EU-Richtlinie 1999/44/EWG sowie alle entsprechenden länderspezifischen Gesetze innerhalb der EU an.

ResMed

Mirage Activa™ LT

MASQUE NASAL

Lesen Sie diese Informationen bitte als Ergänzung zu Ihrer Mirage Activa™ LT Gebrauchsanweisung, wenn Sie vom Mirage Activa LT Maskenkissen zum Mirage SoftGel Maskenkissen wechseln.

Verwendungszweck

Die Mirage SoftGel führt dem Patienten auf nicht-invasive Weise einen Luftfluss von einem Atemtherapiegerät wie einem CPAP- oder Bilevel-Gerät zu. Die Mirage SoftGel ist:

- für erwachsene Patienten (>30 kg) vorgesehen, denen positiver Atemwegsdruck verschrieben wurde

- für den wiederholten Gebrauch durch einen einzelnen Patienten zu Hause sowie durch mehrere Patienten in der Klinik oder Schlafklinik geeignet.

Fehlersuche

Problem/Mögliche Lösung Ursache

Maske ist unbequem

Die Kopfbänder sind zu stramm. Ziehen Sie die Bänder gleichmäßig an. Die Stirnstütze „verankert“ Ihre Maske und muss fest auf Ihrem Kopf sitzen.

Die Maske ist zu eng. Drehen Sie den Regler auf.

Technische Daten

Informationen zum Totraum Der Totraum ist das Leervolumen der Maske bis zum Drehadapter. Bei der Kissengröße Large beträgt er 145 ml.

Geräuschpegel ANGEGEBENER ZWEIZAHL-GERÄUSCHEMISSIONSWERT GEMÄSS ISO 4871 Der A-gewichtige Schalldruckpegel der Maske liegt bei 29 dBA (mit einem Unsicherheitsfaktor von 3 dBA). Der A-gewichtete Schalldruckpegel der Maske bei 1 m Entfernung liegt bei 22 dBA (mit einem Unsicherheitsfaktor von 3 dBA).

Widerstand Gemessene Drucksenkung (Sollwert) bei 50 l/min: 0,3 cm H₂O bei 100 l/min: 0,9 cm H₂O

Abmessungen Die Maske wird vollständig zusammengebaut und ohne Kopfband geliefert. S 141 mm (H) x 91 mm (B) x 107 mm (T) M, L, LW: 155 mm (H) x 91 mm (B) x 118 mm (T)

Maskeneinstelloptionen Wählen Sie (falls vorhanden) „ACTIVA“ und ansonsten „STANDARD“ als Maskenoption aus.
