Produkttyp	WLAN-Endoskop
Marke	Voltcraft
Modell	BS-27+IP
Abmessungen (L x B x H)	197 x 49 x 32 mm
Gewicht	Ca. 258 g (mit Akku)
Stromversorgung	Lithium-Ionen-Akku 2600 mAh, Aufladung über micro-USB (5 V / 1 A)
Akkulaufzeit	Ca. 3,5 Stunden
Kameraauflösung	Front- und Seitenkamera: 1280 x 720 px
LED-Beleuchtung	Frontkamera: 6 weiße LEDs (550 lux bei 20 mm), Seitenkamera: 1 weiße LED, einstellbare Helligkeit
Blickwinkel	68°
Länge des Schwanenhalses	1 m
Durchmesser des Kamerakopfes	5,5 mm
Schutzart	IP67 (nur der Schwanenhals)
Konnektivität	WLAN IEEE 802.11 b/g/n, Reichweite max. 20 m
Aufnahmeformate	Video: MOV, Foto: JPG
Funktionen	Front- und Seitenkamera, einstellbare LED-Beleuchtung, Video-/Fotoaufnahme, Wiedergabe, Teilen und Löschen über App
App	Voltcraft BS-26 BS-27 (iOS und Android)
Reinigung und Pflege	Mit einem trockenen, fusselfreien Tuch reinigen. Keine aggressiven Reinigungsmittel verwenden. Basiseinheit nicht eintauchen.
Sicherheit	Nicht direkt in die LED blicken. Nur an spannungsfreien Anlagen verwenden. Außerhalb der Reichweite von Kindern aufbewahren.
Lieferumfang	Endoskop, Transporttasche, Aufhängehaken, micro-USB-Kabel, Bedienungsanleitung

Häufig gestellte Fragen - BS-27+IP VOLTCRAFT

Wie verbinde ich das Endoskop mit meinem Smartphone?

Laden Sie die App Voltcraft BS-26 BS-27 aus dem App Store oder Google Play herunter. Schalten Sie das Endoskop ein, aktivieren Sie WLAN auf Ihrem Mobilgerät und verbinden Sie sich mit dem Netzwerk BS-27_IP_WIFI (kein Passwort). Öffnen Sie die App, um zu beginnen.

Wie wechsle ich zwischen Front- und Seitenkamera?

Drücken Sie die Kamera-Einschalttaste (Markierung 7 am Produkt). Die ausgewählte Kamera wird in der App angezeigt.

Wie stelle ich die Helligkeit der Beleuchtung ein?

Sie können mehrmals die Helligkeitstaste (4) drücken, um die Stufen zu durchlaufen, oder den Helligkeitsregler in der App verwenden.

Wie nehme ich ein Video auf oder mache ein Foto?

Drücken Sie in der App die Video-Taste (15), um die Aufnahme zu starten/stoppen, oder die Foto-Taste (16), um ein Bild aufzunehmen. Die Dateien werden automatisch gespeichert.

Wie kann ich gespeicherte Dateien anzeigen?

Drücken Sie die Dateien-Taste (9) in der App. Sie können nach Fotos oder Videos filtern und dann auf ein Vorschaubild tippen, um es im Vollbildmodus anzuzeigen.

Wie teile oder lösche ich eine Aufnahme?

In der Ansicht Dateien tippen Sie auf die gewünschte Datei und verwenden dann die Symbole Teilen oder Papierkorb, die erscheinen.

Wie lade ich den Akku auf?

Schließen Sie das mitgelieferte micro-USB-Kabel an den micro-USB-Anschluss (8) und an eine USB-Quelle (max. 5 V / 1 A) an. Die Anzeige blinkt grün während des Ladens und leuchtet dauerhaft, wenn der Ladevorgang abgeschlossen ist.

Ist das Endoskop wasserdicht?

Nur der Schwanenhals ist IP67-wasserdicht. Die Basiseinheit darf keiner Feuchtigkeit ausgesetzt oder eingetaucht werden.

Kann ich das Endoskop zur Inspektion unter Spannung stehender Anlagen verwenden?

Nein, die Verwendung ist nur an spannungsfreien Anlagen erlaubt. Der metallische Kamerakopf kann Kurzschlüsse verursachen.

Was tun, wenn die App keine Verbindung herstellt?

Stellen Sie sicher, dass WLAN auf Ihrem Mobilgerät aktiviert ist und Sie mit dem Netzwerk BS-27_IP_WIFI verbunden sind. Deaktivieren Sie das Mobilfunknetz, um Störungen zu vermeiden. Wenn das Problem weiterhin besteht, starten Sie das Endoskop und die App neu.

BEDIENUNGSANLEITUNG BS-27+IP VOLTCRAFT

D Bedienungsanleitung WiFi-Endoskop BS-27+IP Best.-Nr. 2615968 Seite 2 - 22

1 Inhaltsverzeichnis

2 Einführung ....4
3 Bestimmungsgemäße Verwendung....4
4 Merkmale und Funktionen ....5
5 Lieferumfang....5
6 Herunterladen von Bedienungsanleitungen ....5
7 Symbolerklärung....5
8 Sicherheitshinweise....6

8.1 Allgemein 6
8.2 Handhabung ....6
8.3 Betriebsumgebung....6
8.4 Betrieb ....7
8.5 Li-lonen-Akku....7
8.6 Angeschlossene Geräte....8
8.7 LED-Licht....8

9 Produktübersicht....9

9.1 Endoskop....9
9.2 App....10

10 Bedienung....14

10.1 Akku aufladen....14
10.2 Haken-Aufsatz montieren 14
10.3 Produkt ein-/ausschalten 15
10.4 App installieren und Produkt verbinden 15
10.5 Kamera umschalten....15
10.6 Beleuchtungsintensität anpassen 16

10.7 Videos aufnehmen....16
10.8 Fotos aufnehmen....16
10.9 Videos / Fotos wiedergeben 17
10.10 App-Einstellungen ändern....17
10.11 App-Informationen anzeigen....17

11 Reinigung und Pflege 18
12 Entsorgung ....19
12.1 Produkt 19
12.2 Batterien/Akkus....20
13 Konformitätserklärung (DOC) 20
14 Technische Daten 21
14.1 Stromversorgung ......21
14.2 Kamera 21
14.3 WLAN 21
14.4 Umgebungsbedingungen....21
14.5 Andere 22

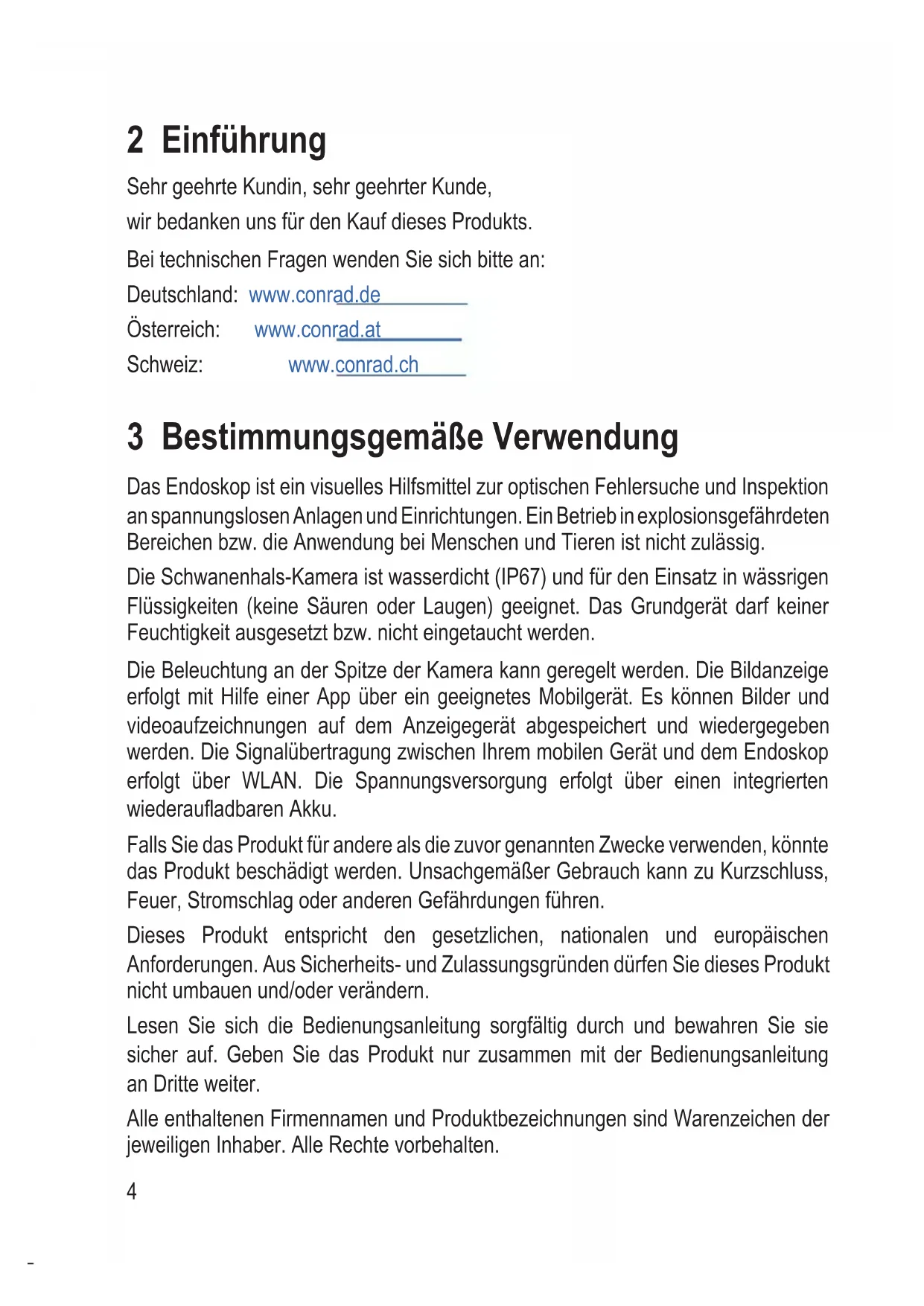

2 Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieses Produkts.

Bei technischen Fragen wenden Sie sich bitte an:

Deutschland: www.conrad.de

Österreich: www.conrad.at

Schweiz: www.conrad.ch

3 Bestimmungsgemäße Verwendung

Das Endoskop ist ein visuelles Hilfsmittel zur optischen Fehlersuche und Inspektion an spannungslosen Anlagen und Einrichtungen. Ein Betrieb in explosionsgefährdeten Bereichen bzw. die Anwendung bei Menschen und Tieren ist nicht zulässig.

Die Schwanenhals-Kamera ist wasserdicht (IP67) und für den Einsatz in wässrigen Flüssigkeiten (keine Säuren oder Laugen) geeignet. Das Grundgerät darf keiner Feuchtigkeit ausgesetzt bzw. nicht eingetaucht werden.

Die Beleuchtung an der Spitze der Kamera kann geregelt werden. Die Bildanzeige erfolgt mit Hilfe einer App über ein geeignetes Mobilgerät. Es können Bilder und videoaufzeichnungen auf dem Anzeigegerät abgespeichert und wiedergegeben werden. Die Signalübertragung zwischen Ihrem mobilen Gerät und dem Endoskop erfolgt über WLAN. Die Spannungsversorgung erfolgt über einen integrierten wiederaufladbaren Akku.

Falls Sie das Produkt für andere als die zuvor genannten Zwecke verwenden, könnte das Produkt beschädigt werden. Unsachgemäßer Gebrauch kann zu Kurzschluss, Feuer, Stromschlag oder anderen Gefährdungen führen.

Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Aus Sicherheits- und Zulassungsgründen dürfen Sie dieses Produkt nicht umbauen und/oder verändern.

Lesen Sie sich die Bedienungsanleitung sorgfältig durch und bewahren Sie sie sicher auf. Geben Sie das Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter.

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

4 Merkmale und Funktionen

Endoskop mit Schwanenhals
Drahtlose Bildübertragung zu Mobilgeräten über WLAN (mit kostenloser App für Android™ und iOS))
Frontkamera und Seitenkamera
LED-Beleuchtung mit einstellbarer Helligkeit

5 Lieferumfang

Produkt
■Transporttasche

Haken-Aufsatz
micro-USB-Kabel

Bedienungsanleitung

6 Herunterladen von Bedienungsanleitungen

Verwenden Sie den Link www.conrad.com/downloads (oder scannen Sie den QR-Code), um die komplette Bedienungsanleitung herunterzuladen (oder neue/aktuelle Versionen, wenn verfügbar). Folgen Sie den Anweisungen auf der Webseite.

Folgende Symbole befinden sich auf dem Produkt/Gerät oder im Text:

Das Symbol warnt vor Gefahren, die zu Verletzungen führen können.

8 Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten Sie insbesondere die Sicherheitshinweise. Sollten Sie die in dieser Bedienungsanleitung enthaltenen Sicherheitshinweise und Informationen für einen ordnungsgemäßen Gebrauch nicht beachten, übernehmen wir keine Haftung für daraus resultierende Verletzungen oder Sachschäden. Darüber hinaus erlischt in solchen Fällen die Gewährleistung/Garantie.

8.1 Allgemein

Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
Lassen Sie Verpackungsmaterial nicht achtlos herumliegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.
Falls Sie Fragen haben, die mit diesem Dokument nicht beantwortet werden können, wenden Sie sich an unseren technischen Kundendienst oder an sonstiges Fachpersonal.
Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer Fachwerkstatt durchführen.

8.2 Handhabung

Gehen Sie stets vorsichtig mit dem Produkt um. Stöße, Schläge oder das Herunterfallen aus geringer Höhe können das Produkt beschädigen.

8.3 Betriebsumgebung

Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
Schützen Sie das Produkt vor extremen Temperaturen, starken Stößen, brennbaren Gasen, Dämpfen und Lösungsmitteln.
Das Grundgerät ist nicht wasserdicht und kann deshalb nicht unter Wasser eingesetzt werden. Schützen Sie das Grundgerät vor Spritzwasser.
Setzen Sie das Produkt nur in spannungslosen Anlagen zur Inspektion ein. Der Kamerakopf ist aus Metall und kann zu Kurzschlüssen führen.
Schützen Sie das Produkt vor direkter Sonneneinstrahlung.

Schalten Sie das Produkt niemals gleich dann ein, wenn dieses von einem kalten in einen warmen Raum gebracht wird. Das dabei entstehende Kondenswasser kann unter Umständen das Produkt zerstören. Lassen Sie das Produkt zuerst auf Zimmertemperatur kommen, bevor Sie es in Betrieb nehmen.

Vermeiden Sie den Betrieb in unmittelbarer Nähe von starken magnetischen oder elektromagnetischen Feldern bzw. Sendeantennen oder HF-Generatoren. Andernfalls besteht die Möglichkeit, dass das Produkt nicht ordnungsgemäß funktioniert.

8.4 Betrieb

Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Gerätes haben.
Sollte kein sicherer Betrieb mehr möglich sein, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Sehen Sie UNBEDINGT davon ab, das Produkt selbst zu reparieren. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:

– sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
– über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder
– erheblichen Transportbelastungen ausgesetzt wurde.

8.5 Li-Ionen-Akku

Der Akku ist fest im Produkt verbaut und kann nicht ausgetauscht werden.
Beschädigen Sie den Akku niemals. Bei Beschädigung des Akkugehäuses besteht Explosions- und Brandgefahr!
Die Kontakte/Anschlüsse des Akkus dürfen nicht kurzgeschlossen werden. Werfen Sie den Akku bzw. das Produkt nicht ins Feuer. Es besteht Explosions- und Brandgefahr!
Laden Sie den Akku auch bei Nichtverwendung des Produkts regelmäßig wieder auf. Die verwendete Akkutechnik erlaubt das Aufladen des Akkus ohne vorherige Entladung.
Lassen Sie das Produkt während des Ladevorgangs niemals unbeaufsichtigt.

Platzieren Sie das Produkt während des Ladevorgangs auf einer hitzebeständigen Oberfläche. Eine gewisse Erwärmung beim Ladevorgang ist normal.

8.6 Angeschlossene Geräte

Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, an die das Produkt angeschlossen wird.

8.7 LED-Licht

Achtung, LED-Licht:

Blicken Sie nicht direkt in das LED-Licht!

Blicken Sie weder direkt noch mit optischen Geräten in den Lichtstrahl!

9 Produktübersicht

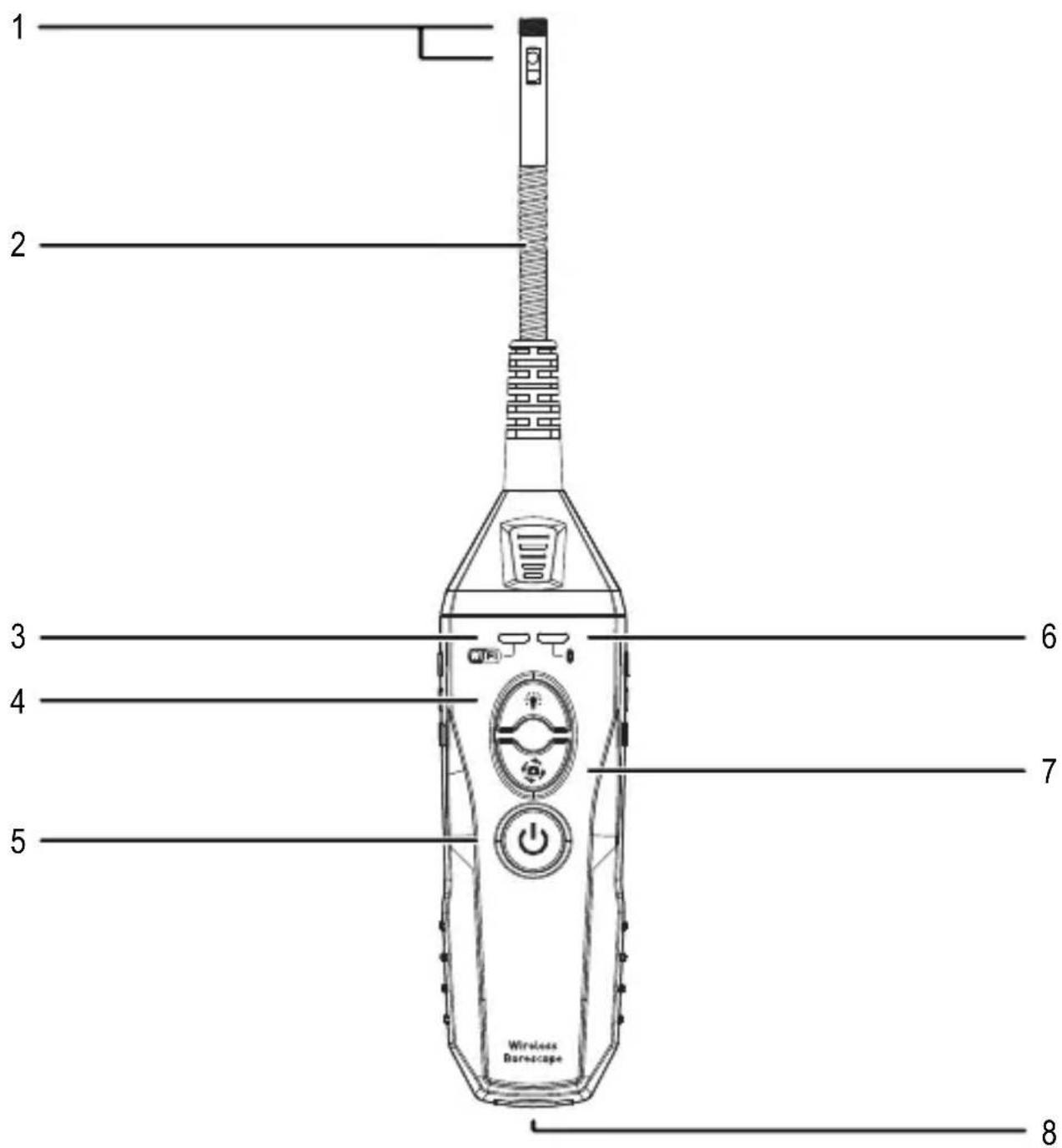

9.1 Endoskop

1 2 3 4 5 6 7 8 Wireless Barscope

1 Front- und Seitenkamera
2 Schwanenhals
3 WLAN-Status-LED
4 Helligkeits-Taste

5 Ein-/Aus-Taste
6 Akkuanzeige
7 Kameraumschalt-Taste
8 micro-USB-Anschluss

9.2 App

Das Produkt wird über die Smartphone-App Voltcraft BS-26 BS-27 gesteuert.

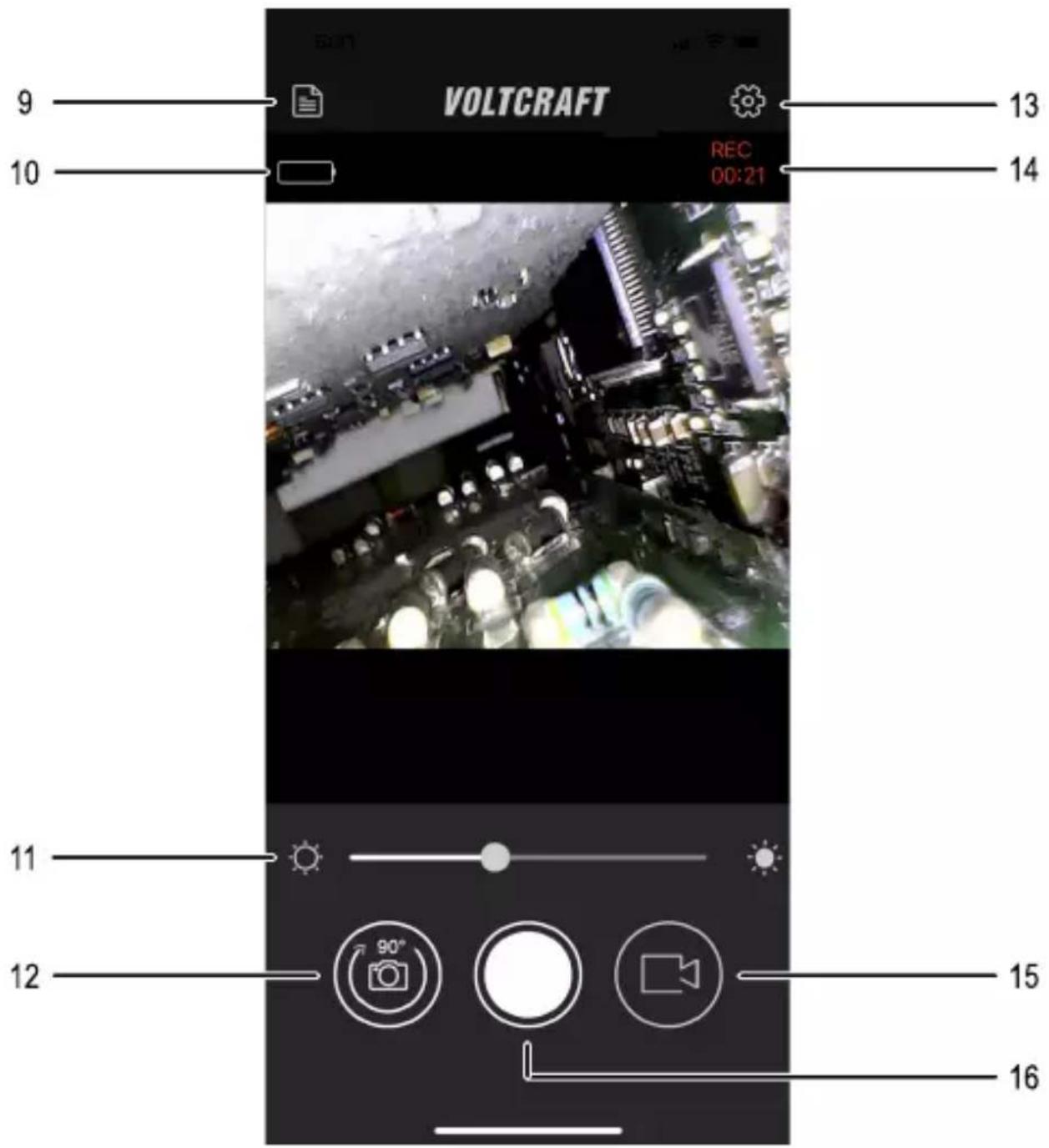

Aufnamebildschirm

9 Schaltfläche „Dateien“
10 Batterieanzeige
11 Beleuchtungsregler
12 Schaltfläche „Drehung“

13 Schaltfläche „Einstellungen“
14 Aufnahmezeit
15 Schaltfläche „Video“
16 Schaltfläche „Foto“

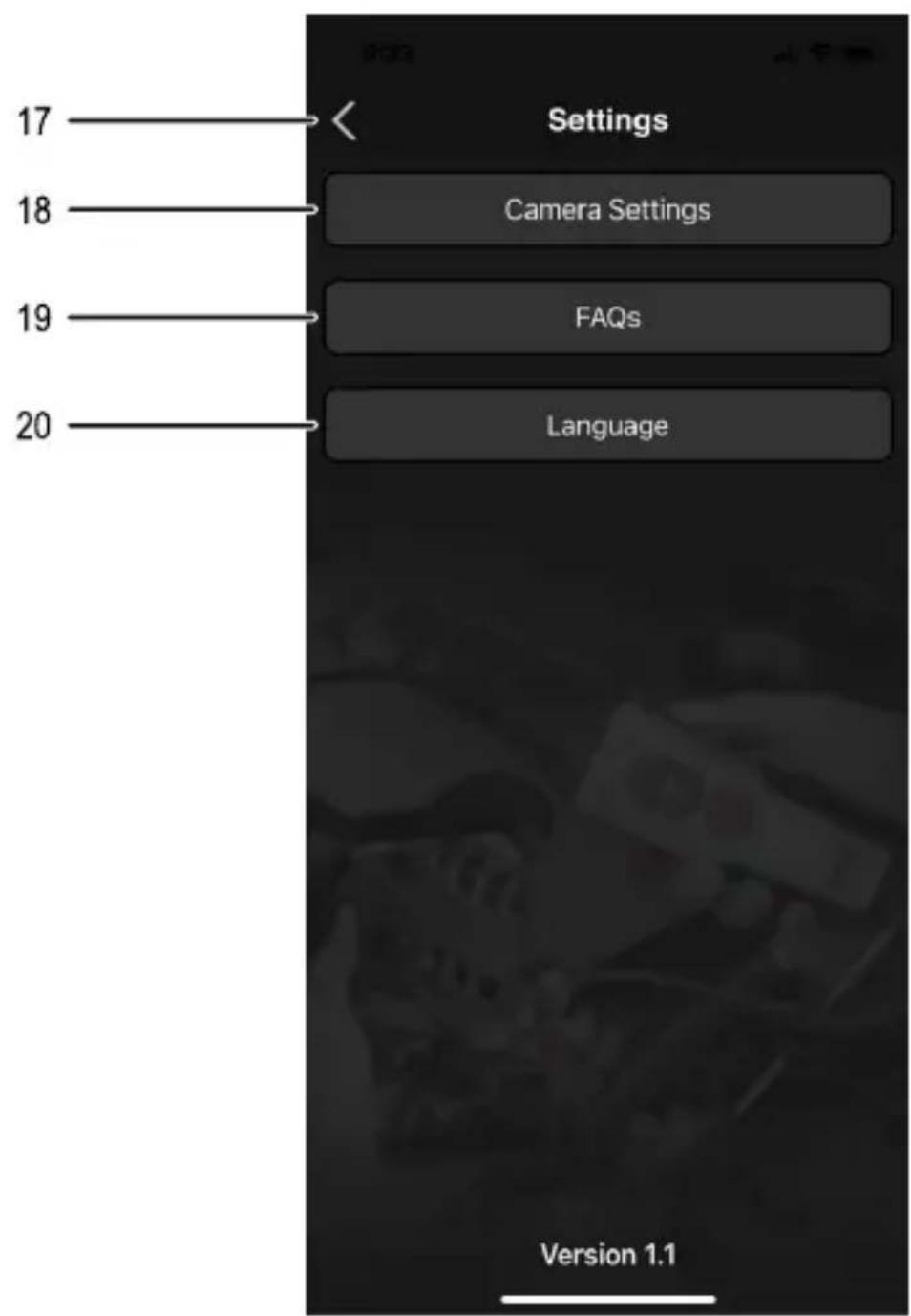

Einstellungen

Settings Camera Settings FAQs Language 17 18 19 20 Version 1.1

17 Schaltfläche „Zurück“
18 Schaltfläche „Camera Settings“ (Kameraeinstellungen)

19 Schaltfläche „FAQs“

(Häufig gestellte Fragen)

20 Schaltfläche „Language“ (Sprache)

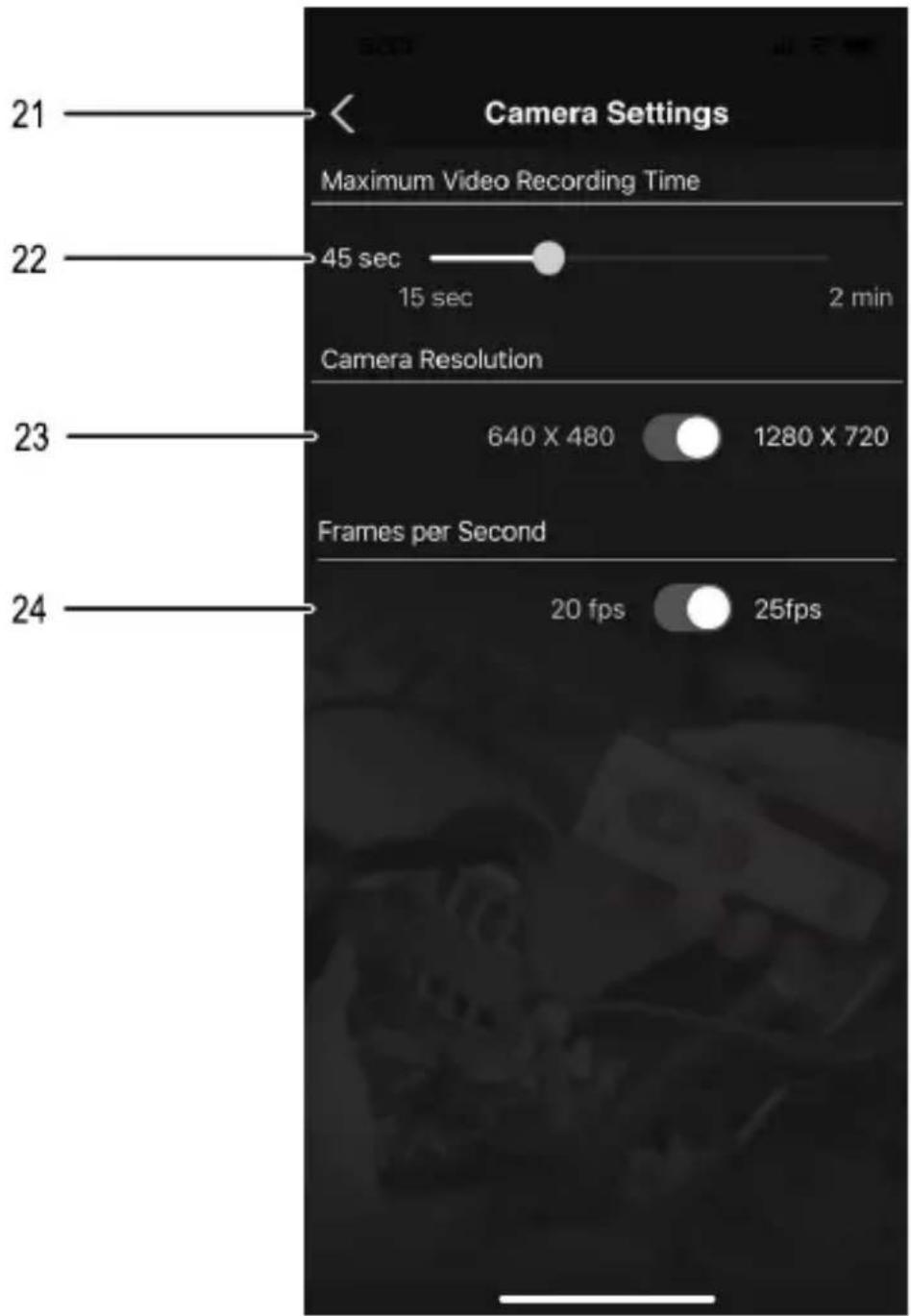

Kameraeinstellungen

21 Schaltfläche „Zurück“
22 Regler „Maximum Video Recording Time“ (max. Video-Aufnahmezeit)
23 Schalter „Camera Resolution“ (Kameraauflösung)

24 Schalter „Frames per Second“ (Frames pro Sekunde)

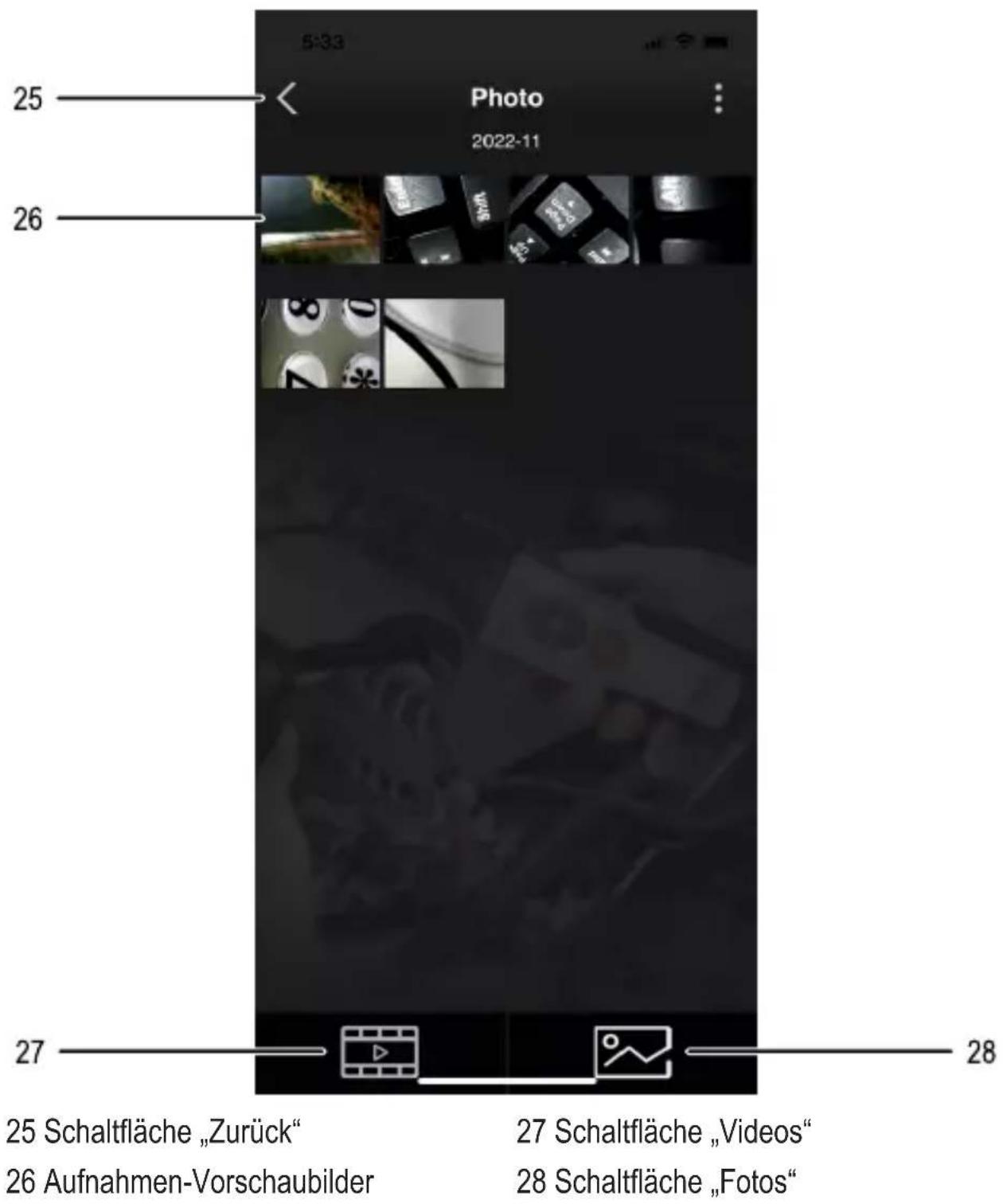

Dateien

5:33 Photo 2022-11 25 26 27 28 25 Schaltfläche „Zurück“ 26 Aufnahmen-Vorschaubilder 27 Schaltfläche „Videos“ 28 Schaltfläche „Fotos“

Hinweis:

Beachten Sie zur Installation und Einrichtung der App die Informationen in Abschnitt "10.4 App installieren und Produkt verbinden" auf Seite 15.

10 Bedienung

10.1 Akku aufladen

Hinweis:

In den folgenden Fällen müssen Sie den Akku aufladen:

- Vor der ersten Nutzung - Wenn die Akkuanzeige (6) einen niedrigen Akku ladezustand anzeigt

1. Verbinden Sie den micro-USB-Anschluss (8) des Produkts mit einer geeigneten USB-Stromquelle (max. 5 V / 1 A). Nutzen Sie dazu das mitgelieferte micro-USB-Kabel.
   → Die Akkuanzeige (6) blinkt grün.
2. Warten Sie, bis der Ladevorgang abgeschlossen ist und die Akkuanzeige (6) dauerhaft grün leuchtet.
3. Trennen Sie das micro-USB-Kabel vom Produkt und von der Stromquelle.

10.2 Haken-Aufsatz montieren

Tipp:

Mit dem optionalen Haken-Aufsatz können Sie kleine Gegenstände in schwer zugänglichen Bereichen erreichen.

1. Schieben Sie den Haken-Aufsatz auf den Kamerakopf auf.
2. Stellen Sie sicher, dass der Haken-Aufsatz fest sitzt und sich nicht unbeabsichtigt lösen kann.

→ Der Haken-Aufsatz kann nun verwendet werden.

10.3 Produkt ein-/ausschalten

1. Drücken Sie die Ein-/Aus-Taste (5).

→ Das Produkt schaltet sich ein, die Akkuanzeige (6) blinkt kurz grün und leuchtet anschließend dauerhaft grün.
→ Wenn die Akkuanzeige (6) zu blinken aufhört und grün aufleuchtet, ist das Produkt zur Verbindung bereit.

1. Um das Produkt auszuschalten drücken Sie die Ein-/Aus-Taste (5) erneut.

10.4 App installieren und Produkt verbinden

1. Laden Sie sich die App Voltcraft BS-26 BS-27 herunter. Diese ist für iOS und Android™ verfügbar.
2. Schalten Sie das Produkt ein (siehe Abschnitt "10.3 Produkt ein-/ausschalten" auf Seite 15).
3. Aktivieren Sie das WLAN auf Ihrem Mobilgerät und suchen Sie nach dem Netzwerk mit der Bezeichnung „BS-27_IP_WIFI“.
4. Stellen Sie die Verbindung mit dem Netzwerk her. Es ist kein Passwort erforderlich.
5. Öffnen Sie die Voltcraft BS-26 BS-27 App.

→ Das Produkt ist mit der App verbunden.

Wichtig:

– Beachten Sie, dass der Internetzugang Ihres Mobilgeräts über WLAN während der Nutzung der App nicht funktioniert.
– Um Störungen der Bildübertragung zu vermeiden, sollten Sie das Mobilfunknetzwerk während der Nutzung der App ebenfalls deaktivieren.

10.5 Kamera umschalten

1. Um zwischen der Frontkamera und der Seitenkamera umzuschalten, drücken Sie die Kameraumschalt-Taste (7).

→ Die gewählte Kamera wird aktiviert. Die App zeigt die Aufnahmen dieser Kamera an.

10.6 Beleuchtungsintensität anpassen

1. Um die Beleuchtungsintensität anzupassen, drücken Sie die Helligkeits-Taste (4).
2. Drücken Sie die Helligkeits-Taste (4) ggf. mehrfach bis die gewünschte Helligkeitsstufe erreicht ist bzw. die Beleuchtung ausgeschaltet ist.

Hinweis:

– Alternativ können Sie die Beleuchtungsintensität durch Verschieben des Beleuchtungsreglers (11) in der App anpassen.

10.7 Videos aufnehmen

1. Richten Sie die Kamera auf den aufzunehmenden Bereich.
2. Tippen Sie in der Voltcraft BS-26 BS-27 App auf die Schaltfläche „Video“ (15), um die Videoaufnahme zu starten.
3. Tippen Sie erneut auf die Schaltfläche „Video“ (15), um die Videoaufnahme zu beenden.

→ Die Aufnahme wird automatisch gespeichert.

10.8 Fotos aufnehmen

1. Richten Sie die Kamera auf den aufzunehmenden Bereich.
2. Tippen Sie in der Voltcraft BS-26 BS-27 App auf die Schaltfläche „Foto“ (16), um ein Foto aufzunehmen.

→ Die Aufnahme wird automatisch gespeichert.

10.9 Videos / Fotos wiedergeben

1. Um Videos oder Fotos in der App wiederzugeben, tippen Sie auf die Schaltfläche „Dateien“ (9).

→ Die gespeicherten Aufnahmen werden angezeigt.

1. Um die Auflistung von Fotos bzw. Videos zu aktivieren, tippen Sie auf:

– die Schaltfläche für Fotos
– die Schaltfläche für Videos

1. Um ein Foto im Vollbild zu betrachten bzw. ein Video wiederzugeben, tippen Sie auf die gewünschte Datei und anschließend auf das angezeigte Vorschaubild.

2. Die gewählte Aufnahme wird angezeigt.

Tipp:

– Um eine Aufnahme zu teilen, tippen Sie zuerst auf die gewünschte Datei und dann auf die Schaltfläche
– Um eine Aufnahme zu löschen, tippen Sie zuerst auf die gewünschte Datei und dann auf die Schaltfläche 📊

10.10 App-Einstellungen ändern

1. Um die Einstellungen der App zu ändern, tippen Sie in der Menüoberfläche auf die Schaltfläche „Einstellungen“ (18).

→ Das Einstellungsmenü wird geöffnet.

1. Folgen Sie den Anweisungen auf dem Bildschirm, um Einstellungen zu ändern.

10.11 App-Informationen anzeigen

Um weitere Informationen zur App (Versionsstand etc.) anzuzeigen, tippen Sie im Einstellungsmenü auf die Schaltfläche „FAQs“ (19).

→ Die Informationsansicht wird geöffnet.

11 Reinigung und Pflege

Wichtig:

- Verwenden Sie keine aggressiven Reinigungsmittel, Reinigungsalkohol oder andere chemische Lösungsmittel. Diese können zu Schäden am Gehäuse und zu Fehlfunktionen des Produkts führen.

– Tauchen Sie das Grundgerät nicht in Wasser. Nur der Schwanenhals ist wasserdicht!

1. Trennen Sie das Produkt von der Stromversorgung.
2. Reinigen Sie das Produkt mit einem trockenen, faserfreien Tuch.

12 Entsorgung

12.1 Produkt

Alle Elektro- und Elektronikgeräte, die auf den europäischen Markt gebracht werden, müssen mit diesem Symbol gekennzeichnet werden. Dieses Symbol weist darauf hin, dass dieses Gerät am Ende seiner Lebensdauer getrennt von unsortiertem Siedlungsabfall zu entsorgen ist. Jeder Besitzer von Altgeräten ist verpflichtet, Altgeräte einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die Endnutzer sind verpflichtet, Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Erfassungsstelle vom Altgerät zerstörungsfrei zu trennen.

Vertreiber von Elektro- und Elektronikgeräten sind gesetzlich zur unentgeltlichen Rücknahme von Altgeräten verpflichtet. Conrad stellt Ihnen folgende kostenlose Rückgabemöglichkeiten zur Verfügung (weitere Informationen auf unserer Internet-Seite):

in unseren Conrad-Filialen
in den von Conrad geschaffenen Sammelstellen
in den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von Herstellern und Vertreibern im Sinne des ElektroG eingerichteten Rücknahmesystemen

Für das Löschen von personenbezogenen Daten auf dem zu entsorgenden Altgerät ist der Endnutzer verantwortlich.

Beachten Sie, dass in Ländern außerhalb Deutschlands evtl. andere Pflichten für die Altgeräte-Rückgabe und das Altgeräte-Recycling gelten.

12.2 Batterien/Akkus

Entnehmen Sie evtl. eingelegte Batterien/Akkus und entsorgen Sie diese getrennt vom Produkt. Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien/Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt.

Schadstoffhaltige Batterien/Akkus sind mit dem nebenstehenden Symbol gekennzeichnet, das auf das Verbot der Entsorgung über den Hausmüll hinweist. Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei (die Bezeichnung steht auf den Batterien/Akkus z.B. unter dem links abgebildeten Mülltonnen-Symbol).

Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde, unseren Filialen oder überall dort abgeben, wo Batterien/Akkus verkauft werden. Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz.

Vor der Entsorgung sind offen liegende Kontakte von Batterien/Akkus vollständig mit einem Stück Klebeband zu verdecken, um Kurzschlüsse zu verhindern. Auch wenn Batterien/Akkus leer sind, kann die enthaltene Rest-Energie bei einem Kurzschluss gefährlich werden (Aufplatzen, starke Erhitzung, Brand, Explosion).

13 Konformitätserklärung (DOC)

Hiermit erklärt Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau, dass dieses Produkt der Richtlinie 2014/53/EU entspricht.

Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:

Geben Sie die Bestellnummer des Produkts in das Suchfeld ein; anschließend können Sie die EU-Konformitätserklärung in den verfügbaren Sprachen herunterladen.

14 Technische Daten

14.1 Stromversorgung

Eingangsspannung/-strom......5 VDC, 1 A

Akkukapazität 2600 mAh

Batterietyp .... Lithium-Ionen-Akkumulator

Akkulaufzeit ...... ca. 3,5 h

14.2 Kamera

Auflösung Frontkamera 1280 x 720 px

Auflösung Seitenkamera ...... 1280 x 720 px

Beleuchtung Frontkamera ...... 6 weiße LEDs (550 lux bei 20 mm Abstand)

Beleuchtung Seitenkamera ..... 1 weiße LED

Bildwinkel....68°

Video-Aufnahmeformat......MOV


Bildwiederholrate ....≤ 30 fps

Optimaler Schärfentiefebereich .... 4 – 10 cm

14.3 WLAN

WLAN-Standard ...... IEEE 802.11 b/g/n

Frequenzbereich....2412 – 2472 MHz

Sendeleistung....0,77 dBm

Reichweite max. 20 m

14.4 Umgebungsbedingungen

Betriebstemperatur....0 bis 50 °C

Betriebsluftfeuchtigkeit ...... 0 – 90 % rF (nicht-kondensierend)

Lagertemperatur....-20 bis 60 °C

Lagerluftfeuchtigkeit .... 10 – 80 % rF (nicht-kondensierend)

14.5 Andere

Abmessungen (L x B x H)......197 x 49 x 32 mm

Länge des Schwanenhalses......1 m

Schutzart IP67 (nur Schwanenhals)

Biegeradius....min. 40 mm

Durchmesser des

Kamerakopfes 5,5 mm

Gewicht.....ca. 258 g (mit Akku)

1 Table of contents

14 Technische gegevens

Frequentiebereik....2412 – 2472 MHz

Zendvermogen 0,77 dBm

Bereik .... max. 20 m
