T3Y User manual Footwell Be careful not to touch any wiring other than that required. The crossover must be kept in the footwell only. When reassembling the footwell, make sure to replace the trim correctly so that it covers the seal. Maintenance To care for the IW T3Y 200, ICC T3Y 100, IS T3Y 100 and IC T3Y 100 speaker drivers, simply dust using a dry cloth. If the grille is marked, use a damp duster. Never use solvents, detergents, alcohol or corrosive products, scrapers or scouring utensils to clean the surface of the speaker drivers. Running-in period The IW T3Y 200, ICC T3Y 100, IS T3Y 100 and IC T3Y 100 speaker drivers used are complex mechanical components that require a running-in period to operate at their best. This running-in period varies depending on the conditions in question and may take several weeks. To reduce this time, operate the speaker drivers for about 20 hours at a moderate volume. Once the speaker drivers' characteristics have fully stabilised, you will be able to enjoy the performance of your products to the full. Warranty terms and conditions All Focal loudspeakers are covered by warranty drawn up by the official Focal distributor in your country. Your distributor can provide all details concerning the conditions of warranty. Warranty cover extends at least to that granted by the legal warranty in force in the country where the original purchase invoice was issued.WICHTIGE SICHERHEITSHINWEISE! Deutsch Die Montageart und die Befestigung der Lautsprecher auf jedweder Fläche (Fahrzeugboden oder -rahmen) müssen den für die betreenden Flächen und/oder Träger geltenden Bedingungen und Normen für Installation, Anordnung, Sicherheit und Verkabelung entsprechen. Darüber hinaus können die Produkte vibrieren und die Träger, auf denen sie befestigt sind, beschädigen. Aus diesem Grund muss der Montagevorgang von einem qualifizierten Fachmann durchgeführt werden, der mit den Installations- und Sicherheitsnormen vertraut ist. Focal gibt keine Garantie für den Bestimmungsort einer bestimmten Halterung oder Montage, wobei die Durchführung der Montage der Lautsprecher in der alleinigen Verantwortung des Kunden liegt. Focal kann daher im Falle eines Vorfalls, Unfalls und/oder anderer Folgen oder Schäden jeglicher Art im Zusammenhang mit der Montage der Lautsprecher in keiner Weise verantwortlich gemacht werden. Warnsymbol. Dieses Symbol soll den Benutzer auf wichtige Hinweise aufmerksam machen, die sich auf die Handhabung, den Betrieb und die Wartung des Geräts beziehen.

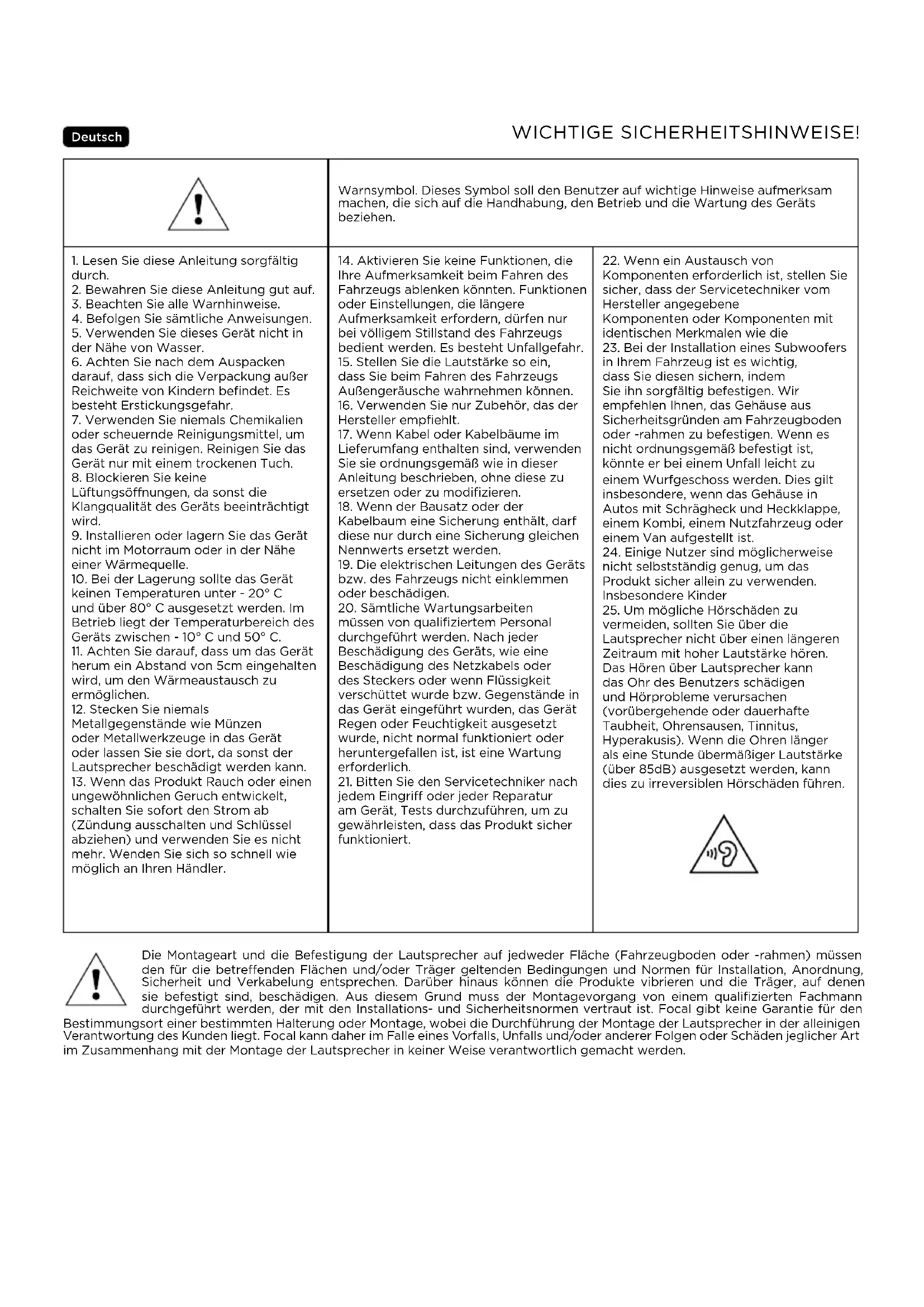

1. Lesen Sie diese Anleitung sorgfältig

2. Bewahren Sie diese Anleitung gut auf.

3. Beachten Sie alle Warnhinweise.

4. Befolgen Sie sämtliche Anweisungen.

5. Verwenden Sie dieses Gerät nicht in

der Nähe von Wasser.

6. Achten Sie nach dem Auspacken

darauf, dass sich die Verpackung außer Reichweite von Kindern befindet. Es besteht Erstickungsgefahr.

7. Verwenden Sie niemals Chemikalien

oder scheuernde Reinigungsmittel, um das Gerät zu reinigen. Reinigen Sie das Gerät nur mit einem trockenen Tuch.

8. Blockieren Sie keine

Lüftungsönungen, da sonst die Klangqualität des Geräts beeinträchtigt wird.

9. Installieren oder lagern Sie das Gerät

nicht im Motorraum oder in der Nähe einer Wärmequelle.

10. Bei der Lagerung sollte das Gerät

keinen Temperaturen unter - 20° C und über 80° C ausgesetzt werden. Im Betrieb liegt der Temperaturbereich des Geräts zwischen - 10° C und 50° C.

11. Achten Sie darauf, dass um das Gerät

herum ein Abstand von 5cm eingehalten wird, um den Wärmeaustausch zu ermöglichen.

12. Stecken Sie niemals

Metallgegenstände wie Münzen oder Metallwerkzeuge in das Gerät oder lassen Sie sie dort, da sonst der Lautsprecher beschädigt werden kann.

13. Wenn das Produkt Rauch oder einen

ungewöhnlichen Geruch entwickelt, schalten Sie sofort den Strom ab (Zündung ausschalten und Schlüssel abziehen) und verwenden Sie es nicht mehr. Wenden Sie sich so schnell wie möglich an Ihren Händler.

14. Aktivieren Sie keine Funktionen, die

Ihre Aufmerksamkeit beim Fahren des Fahrzeugs ablenken könnten. Funktionen oder Einstellungen, die längere Aufmerksamkeit erfordern, dürfen nur bei völligem Stillstand des Fahrzeugs bedient werden. Es besteht Unfallgefahr.

15. Stellen Sie die Lautstärke so ein,

dass Sie beim Fahren des Fahrzeugs Außengeräusche wahrnehmen können.

16. Verwenden Sie nur Zubehör, das der

Hersteller empfiehlt.

17. Wenn Kabel oder Kabelbäume im

Lieferumfang enthalten sind, verwenden Sie sie ordnungsgemäß wie in dieser Anleitung beschrieben, ohne diese zu ersetzen oder zu modifizieren.

18. Wenn der Bausatz oder der

Kabelbaum eine Sicherung enthält, darf diese nur durch eine Sicherung gleichen Nennwerts ersetzt werden.

19. Die elektrischen Leitungen des Geräts

bzw. des Fahrzeugs nicht einklemmen oder beschädigen.

20. Sämtliche Wartungsarbeiten

müssen von qualifiziertem Personal durchgeführt werden. Nach jeder Beschädigung des Geräts, wie eine Beschädigung des Netzkabels oder des Steckers oder wenn Flüssigkeit verschüttet wurde bzw. Gegenstände in das Gerät eingeführt wurden, das Gerät Regen oder Feuchtigkeit ausgesetzt wurde, nicht normal funktioniert oder heruntergefallen ist, ist eine Wartung erforderlich.

21. Bitten Sie den Servicetechniker nach

jedem Eingri oder jeder Reparatur am Gerät, Tests durchzuführen, um zu gewährleisten, dass das Produkt sicher funktioniert.

22. Wenn ein Austausch von

Komponenten erforderlich ist, stellen Sie sicher, dass der Servicetechniker vom Hersteller angegebene Komponenten oder Komponenten mit identischen Merkmalen wie die

23. Bei der Installation eines Subwoofers

in Ihrem Fahrzeug ist es wichtig, dass Sie diesen sichern, indem Sie ihn sorgfältig befestigen. Wir empfehlen Ihnen, das Gehäuse aus Sicherheitsgründen am Fahrzeugboden oder -rahmen zu befestigen. Wenn es nicht ordnungsgemäß befestigt ist, könnte er bei einem Unfall leicht zu einem Wurfgeschoss werden. Dies gilt insbesondere, wenn das Gehäuse in Autos mit Schrägheck und Heckklappe, einem Kombi, einem Nutzfahrzeug oder einem Van aufgestellt ist.

24. Einige Nutzer sind möglicherweise

nicht selbstständig genug, um das Produkt sicher allein zu verwenden. Insbesondere Kinder

25. Um mögliche Hörschäden zu

vermeiden, sollten Sie über die Lautsprecher nicht über einen längeren Zeitraum mit hoher Lautstärke hören. Das Hören über Lautsprecher kann das Ohr des Benutzers schädigen und Hörprobleme verursachen (vorübergehende oder dauerhafte Taubheit, Ohrensausen, Tinnitus, Hyperakusis). Wenn die Ohren länger als eine Stunde übermäßiger Lautstärke (über 85dB) ausgesetzt werden, kann dies zu irreversiblen Hörschäden führen.18

T3Y Gebrauchsanweisung FOCAL JMLab behält sich das Recht vor, die technischen Spezifikationen seiner Produkte ohne Vorankündigung zu ändern, um sie zu verbes- sern oder um gesetzliche oder regulatorische Änderungen zu berücksichtigen. Falls zutreffend, dienen die gezeigten Bilder lediglich der Illus- tration der Gebrauchsanweisung und können geringe Abweichungen im Vergleich zum verkauften Produkt aufweisen. Sie haben soeben ein Focal-Produkt erworben, und wir möchten uns bei Ihnen dafür bedanken. Willkommen in unserer Welt der hohen Wiedergabequalität. Innovation, Tradition, Exzellenz und Genuss sind unsere Werte; und es ist unser einziges Ziel, Ihnen ein reines, treues und reichhaltiges Klangvergnügen zu vermitteln. Um den vollen Leistungsumfang dieses Produkts zu entdecken, empfehlen wir Ihnen, die in diesem Handbuch enthaltenen Anweisungen aufmerksam durchzulesen und dieses sorgfältig für die spätere Bezugnahme aufzubewahren. Beachten Sie zu Ihrer eigenen Sicherheit die in dieser Gebrauchsanleitung erwähnten Montageanweisungen. Erforderliches Material

• Bohrmaschine (Bohrer mit Durchmesser 10);

• Schraubendreher mit Innensechskantkopf;

• Torx-Schraubendreher;

• Ultra-flacher Schlüssel mit Torx-Aufsatz (Gesamthöhe ca. 1cm);

• Kunststoffwerkzeug zur Demontage von Türbeschlägen. Wichtige Empfehlungen Diese Lautsprecher sind für eine Montage am Originalstandort konzipiert, es ist darauf zu achten, dass genügend Platz zwischen Lautsprecher und Schutzgitter vorhanden ist.

• Halten Sie die Lautsprecher beim Zuschnitt von Metallspänen und Staub fern.

• Führen Sie eine gründliche Reinigung durch, bevor Sie mit der Montage der Lautsprecher beginnen.

• Achten Sie darauf, dass keine Gegenstände durch das Schutzgitter gelangen, da dies die Lautsprecher beschädigen könnte.

• Verwenden Sie die Steckverbindung, um die elektrische Verbindung zu trennen. Ziehen Sie nicht an den Drähten.

• Das Aus- und Einrasten der einzelnen Teile muss vorsichtig erfolgen.

• Übermäßige Kraft kann sie beschädigen. Positionierung des Produkts Die Lautsprecher der Serie wurden für höchstmögliche Klangtreue bei der Wiedergabe aller Musikarten entwickelt. Wir empfehlen jedoch die Beachtung folgender einfacher Regeln, um optimale Leistung, tonale Balance und ein realistisches Klangbild zu gewährleisten. Es wird empfohlen, die Lautsprecher des Sets an den dafür vorgesehenen OEM-Stellen zu platzieren (Abb. 1 und 2). Installation Die Verkabelung der Lautsprecher des IST3Y100 Sets ist abhängig von der Konfiguration Ihres Fahrzeugs.

• V1: Keine Verbindung zwischen Hochtöner und Fahrzeug (Abb. A)

• V2: Hochtöner nicht aktiviert, Hochtöner-Anschluss im Fußraum (Abb. B)

• Ermitteln Sie die Position Ihres Mitteltöners und bei einem Set mit zwei getrennten Wegen auch die Ihres Hochtöners.

• Trennen Sie die Originallautsprecher vorsichtig ab und bauen Sie sie aus.

• Montieren Sie die Focal-Lautsprecher in den Originalpositionen Ihres Fahrzeugs und schließen Sie sie dann an. Die Einbaudetails können je nach Modell variieren (siehe Tabelle). Wir empfehlen Ihnen, sich unsere Online-Einbau-Tutorials anzusehen. Um die Leistung Ihrer Anlage zu verbessern und störende Geräusche zu unterdrücken, empfehlen wir die Verwendung des akustischen Dämpfungsmittels „B.A.M.“, das von Focal vertrieben wird. BESONDERE VORSICHTSMASSNAHMEN Türbeschläge Nach der Demontage des Türbeschlags darf dieser nicht direkt auf den Boden gelegt werden. Er muss auf einer erhöhten Unterlage positioniert werden, da er sonst beschädigt werden kann oder die Kabel beschädigt werden können. Zur Erleichterung der Focal-JMlab-Garantie können Sie Ihr Produkt ab sofort online registrieren:www.focal.com/garantie19

T3Y Gebrauchsanweisung Armaturenbrett Achten Sie beim Anbringen der Schraubenaufnahmen darauf, dass die Schrauben nicht herausrutschen. Es besteht zwar keine spezielle Gefahr, doch es ist schwer, sie wiederzuerlangen. Wenn Sie Ersatzschrauben benötigen, benötigen Sie Blechschrauben mit einem Durchmesser von 5mm und einer Länge von 15mm (M5x15). Fußraum Achten Sie darauf, dass Sie keine andere als die erforderliche Verkabelung berühren. Der Filter darf nur im Fußraum untergebracht werden. Achten Sie beim Wiederabdecken des Fußraums darauf, dass Sie die Verkleidung wieder korrekt einsetzen, sodass sie die Dichtung abdeckt. Pflege Zur Pflege der IW T3Y 200, ICC T3Y 100, IS T3Y 100 und IC T3Y 100 Lautsprecher müssen diese lediglich mit einem trockenen Tuch abgestaubt werden. Falls Flecken auf das Schutzgitter kommen, ein feuchtes Tuch verwenden. Verwenden Sie zum Reinigen der Lautsprecheroberfläche niemals Lösungsmittel, Reinigungsmittel, Alkohol ätzende Produkte oder Scheuerbürsten bzw. Scheuermittel. Einspielzeit Die IWT3Y200, ICCT3Y100, IST3Y100 und ICT3Y100 Lautsprecher sind komplexe mechanische Bauteile, die eine gewisse Zeit benötigen, um eine optimale Performance zu bieten. Die Einspielzeit hängt von verschiedenen Faktoren ab und kann mehrere Wochen betragen. Um den Vorgang zu beschleunigen, empfehlen wir, etwa zwanzig Stunden Musik auf mittlerer Lautstärke über die Lautsprecher abzuspielen. Nachdem sich die mechanischen Eigenschaften der Lautsprecher vollständig stabilisiert haben, können Sie das gesamte klangliche Potenzial Ihrer Produkte genießen. Garantiebedingungen Alle Focal-Produkte werden von einer Garantie abgedeckt, die von der offiziellen Focal-Vertriebsgesellschaft Ihres Landes ausgearbeitet wurde. Diese kann Ihnen weiterführende Informationen zu den Garantiebedingungen zur Verfügung stellen. Die Garantie umfasst mindestens die Bedingungen, die vom Gesetzgeber des Landes, in dem der Original-Kaufbeleg ausgestellt wurde, eingeräumt werden.ISTRUZIONI DI SICUREZZA IMPORTANTI ! Italiano Le modalità di installazione e fissaggio dei diusori su qualsiasi superficie (pianale o telaio della vettura) dipendono dalle condizioni e dalle norme di installazione, disposizione, sicurezza e cablaggio in vigore, previste per le superfici e/o i supporti interessati. Inoltre, i prodotti possono vibrare, danneggiando i supporti sui quali sono installati. È per questo motivo che le operazioni di installazione devono essere eettuate da professionisti qualificati e adeguatamente formati sulle corrette norme di installazione e sicurezza. Focal non ore alcuna garanzia sulla destinazione di determinati sup- porti o installazioni, poiché la messa in opera dell’installazione dei diusori è di esclusiva responsabilità del cliente. Focal non sarà dunque ritenuta responsabile a nessun titolo in caso di incidente, caduta e/o ogni altra conseguenza o danno di qualsiasi natura legati all’installazione dei diusori. Simbolo di avvertimento. Questa icona ha lo scopo di avvertire l’utente della pre- senza di istruzioni importanti, inerenti il trattamento, l’avvio e la manutenzione del dispositivo.
