BEDIENUNGSANLEITUNG SV-200 KOSPEL

PL12 Inhaltsverzeichnis Erläuterung der Piktogramme 13 Bedingungen einer sicheren und zuverlässigen Nutzung 14 Anwendungsbereich 14 Aufbau 15 Montage 19 Inbetriebnahme 19 Vorgehen bei Schäden oder Unregelmäßigkeiten 20 Außerbetriebnahme 20 Recycling und Entsorgung 20 Technische Daten 21 Bitte vor Gebrauch sorgfältig lesen. Die Anweisungen in dieser Anleitung befolgen, um eine [...] korrekte und sichere Funktionsweise des Produkts sicherzustellen. Die Anleitung zum späteren Nachschlagen aufbewahren.13 PL;DE;EN;ES;FR;NL;HR;HU;RO-061_f.1973 Bitte die Sicherheitshinweise sorgfältig befolgen, um Gesundheits- und Sachschäden auszuschließen. Gefahr Dieses Zeichen warnt vor Verletzungsgefahr. Achtung Dieses Zeichen warnt vor Sachschäden und Umweltverschmutzung. Hinweis Text, der mit dem Wort Hinweis gekennzeichnet ist, enthält zusätzliche Informationen. Ein Hinweis darauf, dass die Bedienungsanleitung bei der Bedienung oder Steuerung des Geräts in der Nähe der Stelle, an der das Symbol angebracht ist, gelesen werden sollte. Erläuterung der Piktogramme Geltende Vorschriften

• Nationale Installationsvorschriften.

• Gesetzliche Arbeitsschutzvorschriften.

• Gesetzliche Vorschriften zum Umweltschutz.

• Berufsgenossenschaftliche und versicherungsrechtliche Vorschriften.

• Aktuelle nationale Sicherheitsvorschriften. DE14 Pufferbehälter SV und SVW sind Geräte, die zur Speicherung von Heizwasser (und/oder Kälte für 200; 300 l) in Zusammenarbeit mit Heizkesseln und Wärmepumpen entwickelt wurden. Zusätzlich fungieren sie als Verteiler (Kupplung), hydraulischer Separator und Heizkreislauf vom Heizraum. Der SVW-Tank verfügt über eine eingebaute Wärmetauscher- Spirale zum Anschluss anderer Wärmequellen. Der Pufferbehälter ist aus schwarzem Stahlblech gefertigt, innen im Rohzustand und außen mit einer Korrosionsschutzfarbe versehen. Die SV- und SVW-Tanks verfügen über eine Wärmedämmung, die je nach Kapazität aus 200, 300 l - PUR-Schaum; 400, 500 l - Styropor; 800-1000 l Polyesterfaser besteht. Die große Anzahl von Anschlüssen ermöglicht verschiedene Anschlussvarianten. Maximaler Arbeitsdruck des Speichers: - 0,3MPa - 200-1000 Liter. Maximaler Arbeitsdruck im Heizregister: - 1MPa - 200-1000 Liter. Anwendungsbereich - Die Bedienungsanleitung ermöglicht eine richtige Installation und Nutzung, bzw. sichert die dauerhafte und sichere Arbeit des Geräts. - Es ist unzulässig den Pufferspeicher auf eine andere Weise als in de Bedienungsanleitung beschrieben zu montieren – das Nichtbeachten dieser Regeln kann zu Störungen am Gerät und zu einem Garantieverlust führen. - Bei allen Arbeiten im Zusammenhang mit der Installation, Wartung oder Instandhaltung des Geräts sollten die Regeln des Arbeits-, Explosions-, Brand- und Umweltschutzes entsprechend den im jeweiligen Land geltenden Vorschriften beachtet werden. - Das Gerät darf nicht dort montiert werden wo die Umgebungs- temperatur unter 0°C fallen kann. - Die Montage und Inbetriebnahme des Pufferspeichers, als auch alle Installationstätigkeiten sollten durch einen Fachbetrieb durchgeführt werden. - Das Heizwasser sollte die Normen erfüllen. - Die Nenntemperatur (80°C - 400l; 500l) und (95°C - 200l; 300l; 800l; 1000l) darf nicht überschritten werden! Bedingungen einer sicheren und zuverlässigen Nutzung15 PL;DE;EN;ES;FR;NL;HR;HU;RO-061_f.1973 Aufbau 45° 45°

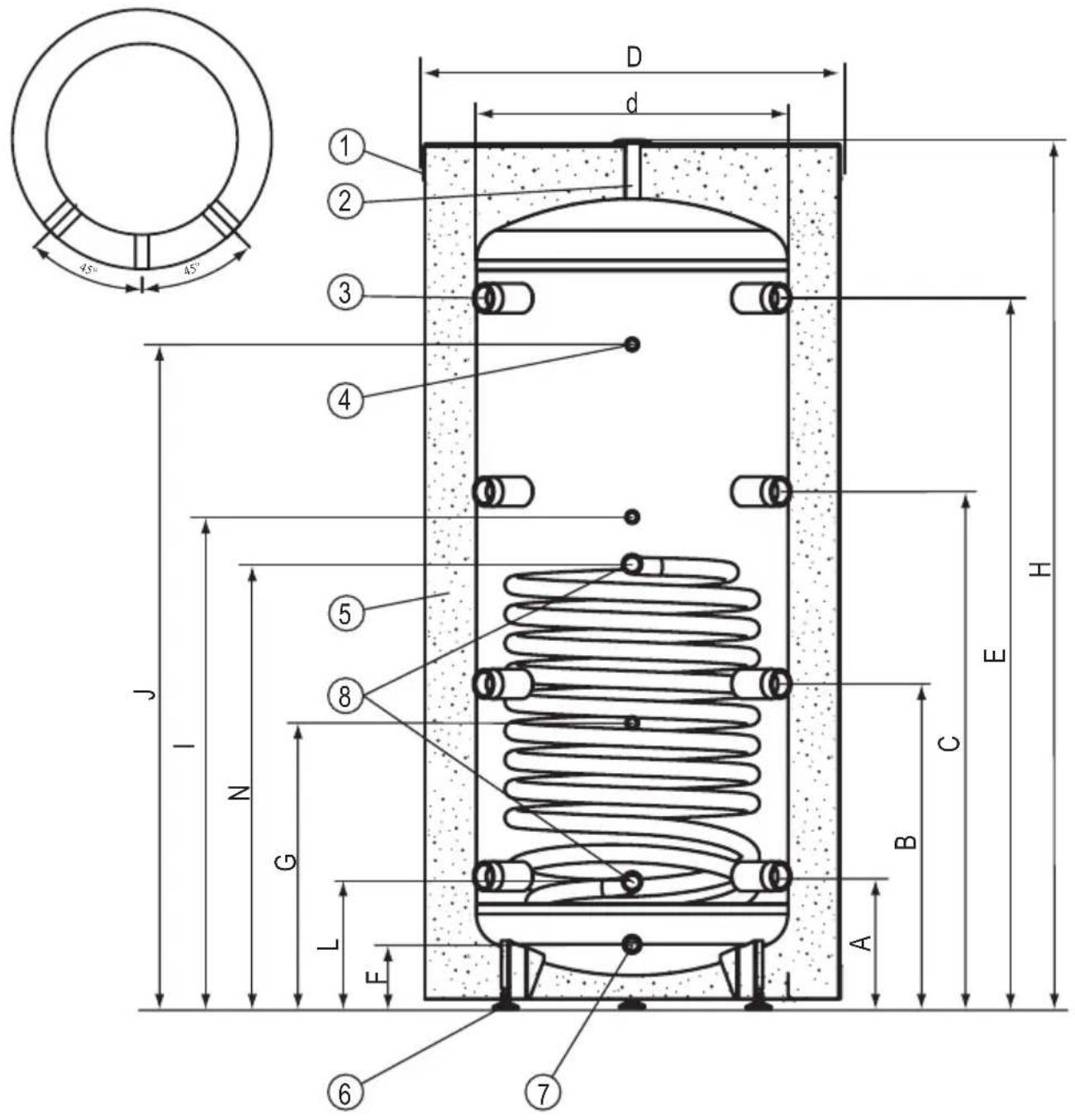

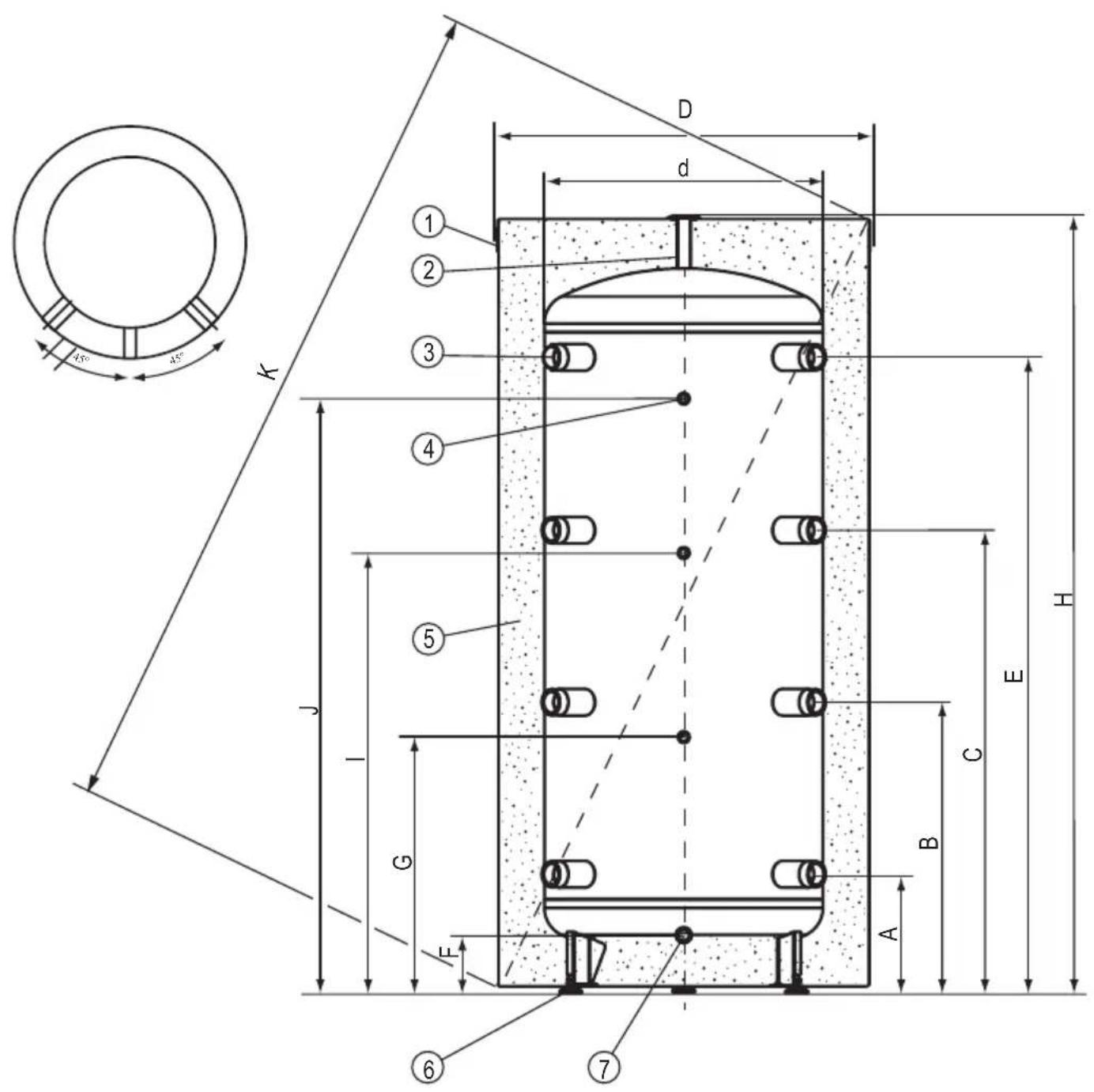

Aufbau des Pufferspeichers mit Heizregister SVW (200l, 300l) [1] - Obener Deckel [2] - Entlüftungsanschlussnippel (1/2”) [3] - Anschlussnippel (6/4”) [4] - Temperatursensoranschlussnippel (1/2”) [5] - Thermische Isolierung [6] - Füße [7] - Ablaufnippel (1/2”) [8] - Anschlussstutzen des Heizregisters 1“18 45° 45°

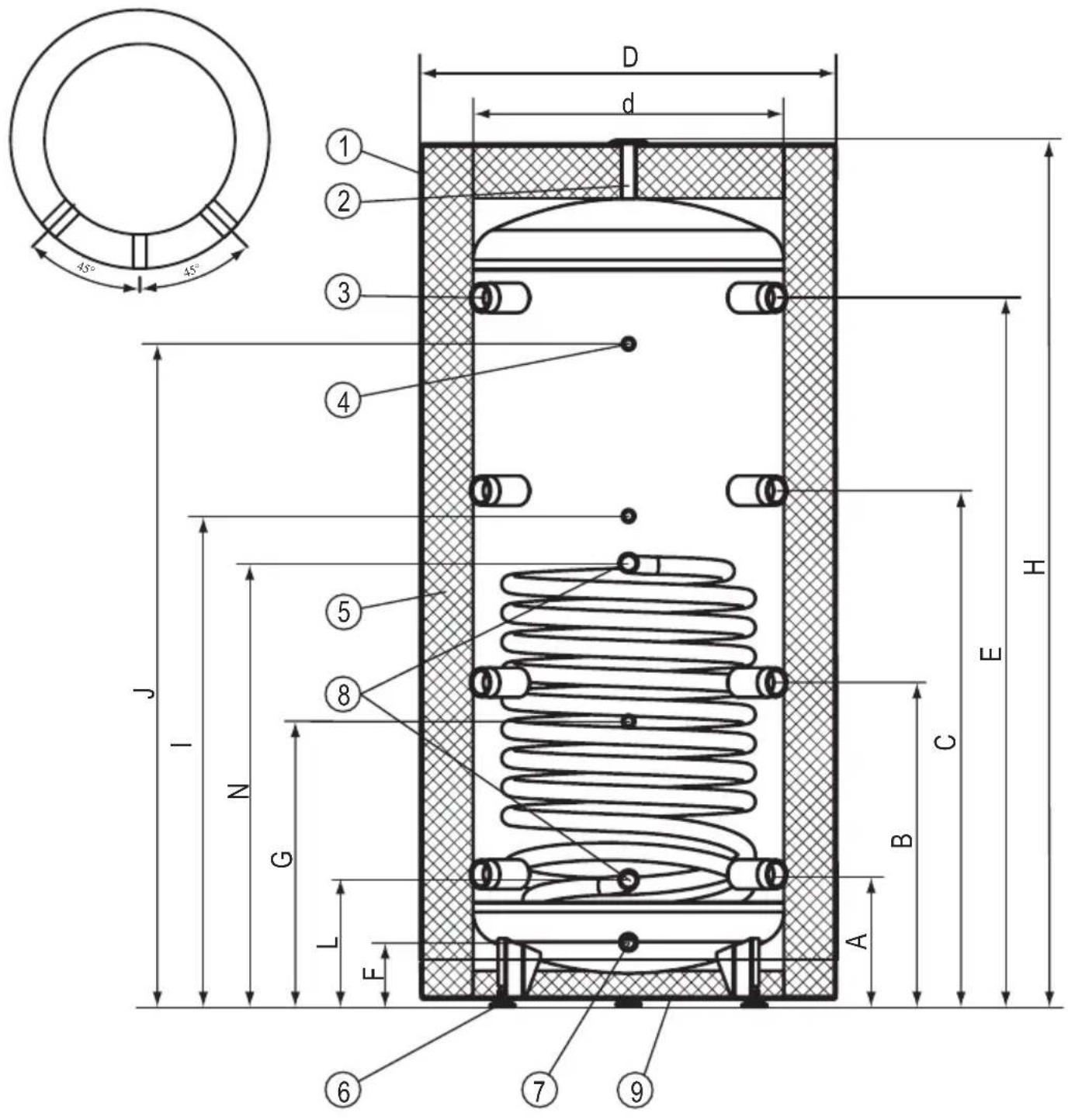

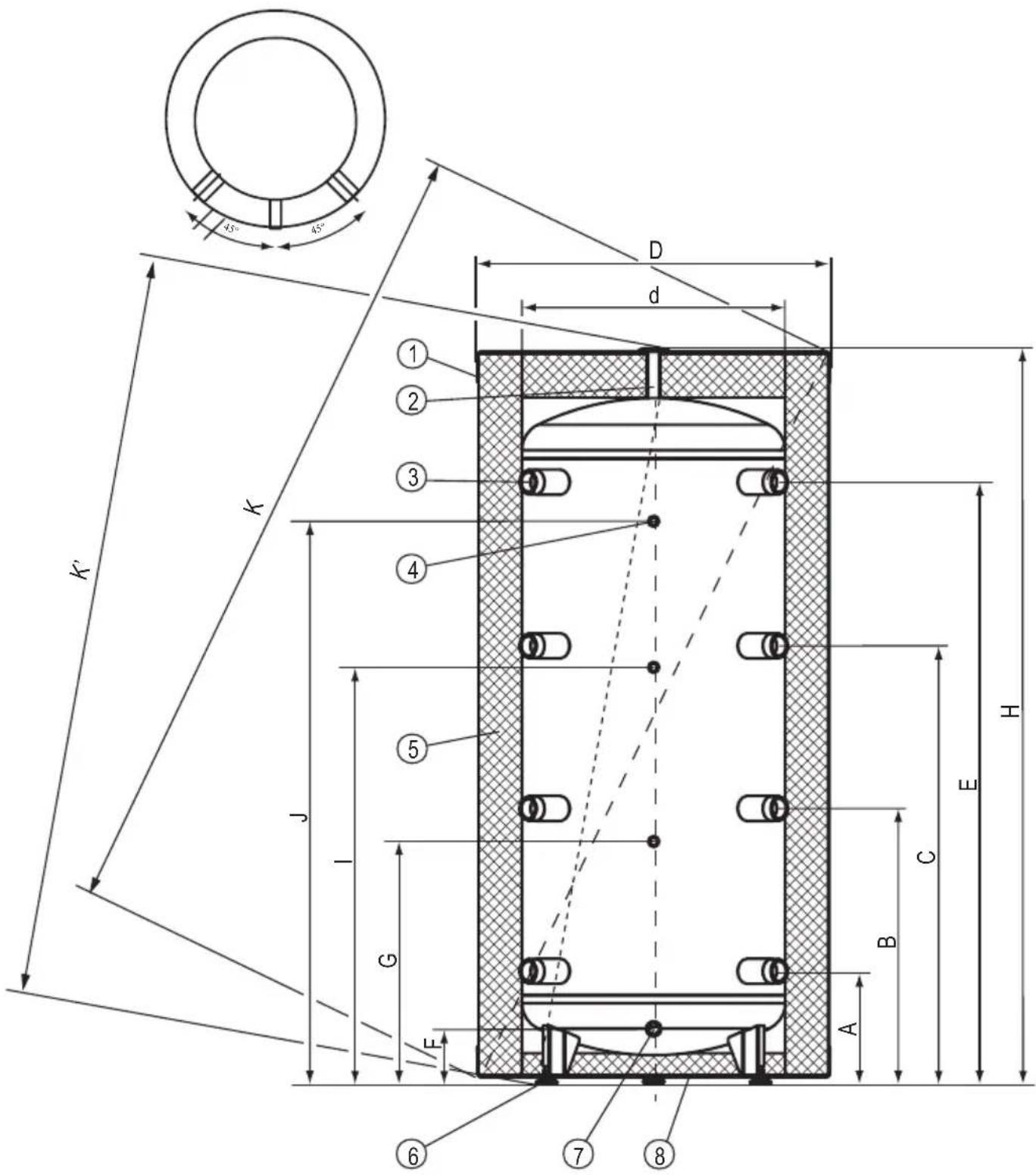

Aufbau des Pufferspeichers mit Heizregister SVW (400l, 500l; 800l;1000l) [1] - Obener Deckel [2] - Entlüftungsanschlussnippel (1/2”) [3] - Anschlussnippel (6/4”) [4] - Temperatursensoranschlussnippel (1/2”) [5] - Thermische Isolierung [6] - Füße [7] - Ablaufnippel (1/2”) [8] - Anschlussstutzen des Heizregisters 1“ [9] - Unterer Deckel19 PL;DE;EN;ES;FR;NL;HR;HU;RO-061_f.1973

• Der Pufferspeicher darf ausschließlich in vertikaler Position montiert werden.

• Der Pufferspeicher kann in einer Heizinstallation montiert werden: - eine offene Anlage gemäß Norm. - eine geschlossene Anlage gemäß Norm.

• Der Speicher sollte an solchem Ort und auf bestimmte Weise montiert werden, um eventuellen Wasseraustritt aus dem Behälter oder den Wasseranschlüssen im Raum zu vermeiden. Vor der Inbetriebnahme sollte man optisch die Anschlüsse des Geräts prüfen. Funktion des Sicherheitsventils überprüfen (gemäß der Bedienungsanleitung des Ventilherstellers). Montage Inbetriebnahme Bemessung Modell

d 457 550 600 650 790 790 H 1616 1596 1643 1761 1911 2241 A 266 249 256 261 294 294 B 618 611 626 656 718 828 C 970 973 996 1051 1142 1362 E 1322 1338 1368 1446 1566 1895 F 125 126 124 130 160 160 G 554 544 550 629 691 801 I 911 940 947 1064 1099 1379 J 1239 1249 1278 1379 1539 1869 K 1700 1740 1810 1975 2130 2430 K’ - - 1675 1800 1915 2245 L - 256 - 239 - 246 - 251 - 293 - 293 N - 811 - 850 - 856 - 974 - 1182 - 129420 Recycling und Entsorgung Entfernung von Geräten und Zubehör: Geräte und Zubehör dürfen nicht mit dem Hausmüll entsorgt werden. Es sollte geachtet werden, dass das Produkt und alle Zubehörteile ordnungsgemäß entsorgt werden. Alle geltenden Gesetze müssen eingehalten werden. Außerbetriebnahme Das gebrauchte Produkt kann nicht als Siedlungsabfall behandelt werden. Eine sachgerechte Entsorgung des gebrauchten Produkts verhindert mögliche negative Umweltauswirkungen, die bei unsachgemäßer Entsorgung auftreten könnten. Für detailliertere Informationen zum Recycling dieses Produkts wenden Sie sich bitte an Ihre lokale Regierungsbehörde, Abfallentsorgungsdienst. Vorgehen bei Schäden oder Unregelmäßigkeiten Unregelmäßigkeit Verfahrensanweisung Wasseraustritt aus dem Speicher Die Absperrventile der Zentralheizungsanlagen Schließen und sich an den Service wenden. Übermäßiger Druckaufbau im Speicher21 PL;DE;EN;ES;FR;NL;HR;HU;RO-061_f.1973 Technische Daten *80/10/45°C **55/10/45°C Heizwassertemperatur/ Versorgungswassertemperatur/ Brauchwassertemperatur; Durchuss des Heizwassers durch den Heizregister 2,5m

- 0,75 - 1,5 - 1,7 - 2,25 - 3 - 3,5 Heizregisterkapazität dm
