BEDIENUNGSANLEITUNG KLIMA@HOME 30.3075.01 TFA

Bedienungsanleitung Die Bedienungsanleitung liegt dem Gerät bei oder zum Download unter www.tfa-dostmann.de/service/downloads/anleitungen

Vielen Dank, dass Sie sich für dieses Gerät aus dem Hause TFA entschieden haben.

1. Bevor Sie mit dem Gerät arbeiten

• Lesen Sie sich bitte die Bedienungsanleitung genau durch.

• Verwenden Sie das Gerät nicht anders, als in der Anleitung dargestellt wird.

• Durch die Beachtung der Bedienungsanleitung ver- meiden Sie auch Beschädigungen des Gerätes und die Gefährdung Ihrer gesetzlichen Mängelrechte durch Fehlgebrauch. Für Schäden, die aus Nichtbe- achtung dieser Bedienungsanleitung verursacht werden, übernehmen wir keine Haftung.

• Beachten Sie besonders die Sicherheitshinweise!

• Bewahren Sie die Bedienungsanleitung gut auf!

• Drei Thermo-Hygro-Sender (Kat.-Nr. 30.3900.02)

• Streifen zum Beschriften der Senderstandorte

3. Einsatzbereich und alle Vorteile Ihres neuen

Gerätes auf einen Blick

• Zur Kontrolle von Raum- und Außenklima

• Mit Innensensor und drei kabellosen Funksendern zur Überwachung von Temperatur und Luftfeuchtig- keit in bis zu vier Räumen

• Höchst- und Tiefstwerte

• Funkuhr mit Datum oder Wochentag (6 Sprachen)

• Individuelle Beschriftung der Senderstandorte

4. Sicherheitshinweise

• Halten Sie das Gerät und die Batterien außerhalb der Reichweite von Kindern.

• Kleinteile können von Kindern (unter drei Jahren) verschluckt werden.

• Batterien enthalten gesundheitsschädliche Säuren und können bei Verschlucken lebensgefährlich sein. Wenn Sie vermuten, eine Batterie könnte ver- schluckt oder anderweitig in den Körper gelangt sein, nehmen Sie sofort medizinische Hilfe in Anspruch.

• Batterien nicht ins Feuer werfen, kurzschließen, aus- einandernehmen oder aufladen. Explosionsgefahr!

• Um ein Auslaufen der Batterien zu vermeiden, soll- ten schwache Batterien möglichst schnell ausge- tauscht werden. Achten Sie auf die richtige Polarität beim Einlegen der Batterien. Verwenden Sie nie gleichzeitig alte und neue Batterien oder Batterien unterschiedlichen Typs. Entfernen Sie die Batterien, wenn Sie das Gerät längere Zeit nicht verwenden. Sollte eine Batterie ausgelaufen sein, vermeiden Sie Kontakt mit Haut, Augen und Schleimhäuten. Spülen Sie ggf. umgehend die betroffenen Stellen mit Was- ser und suchen Sie einen Arzt auf. ACHTUNG

• Das eigenmächtige Reparieren, Umbauen oder Ver- ändern des Gerätes ist nicht gestattet.

• Setzen Sie das Gerät keinen extremen Temperaturen, Vibrationen und Erschütterungen aus.

• Reinigen Sie das Gerät mit einem weichen, leicht feuchten Tuch. Keine Scheuer- oder Lösungsmittel verwenden!

• Die Basisstation ist nur für den Betrieb in Innenräu- men geeignet. Vor Feuchtigkeit schützen!

• Die Sender sind spritzwassergeschützt, aber nicht wasserdicht. Fig. 5 Komfortstufe

Basisstation (Empfänger) A: Display (Fig. 1): Display oben: A 1: Symbol für innen A 2: Batteriesymbol Basisstation A 3: Innentemperatur A 4: Höchst-/Tiefstwerte A 5: Uhrzeit A 6: DCF-Empfangssymbol A 7: Kennzeichen für Sender-ID A 8: Datum/Wochentag/Sender-ID A 9: Innenluftfeuchtigkeit A 10: Symbol Komfortzone Display unten für die Sender 1-3 A 11: Temperatur A 12: Luftfeuchtigkeit A 13: Kanalnummer A 14: Tiefstwerte A 15: Batteriesymbol Sender A 16: Höchstwerte A 17: Empfangssymbol Sender B: Tasten (Fig. 1): B 1: SET Taste B 2: + Taste B 3: – Taste B 4: CH Taste C: Gehäuse (Fig. 1+2): C 1: Streifen zum Beschriften der Senderstandorte C 2: Wandaufhängung C 3: Batteriefach C 4: Ständer (abnehmbar) Sender D: Display (Fig. 3): D 1: Kennzeichen für Sender-ID D 2: Übertragungssymbol D 3: Temperatur und Luftfeuchtigkeit im Wechsel D 4: Batteriesymbol für den Sender D 0: Symbol Kabelfühler (für dieses Modell nicht nutzbar) E: Gehäuse (Fig. 3): E 1: TX Taste E 2: Sender-ID E 3: Batteriefach E 4: Halter zur Wandmontage oder Tischaufstellung E 5: Fixierpunkte für den Halter bei Wandmontage

6.1 Einlegen der Batterien

• Legen Sie die Geräte in einem Abstand von ca. 1,5 Metern voneinander auf einen Tisch. Vermeiden Sie die Nähe zu möglichen Störquellen (elektronische Geräte und Funkanlagen).

1. Öffnen Sie das Batteriefach des ersten Senders.

2. Legen Sie zwei neue Batterien 1,5 V AA polrichtig

ein. Alle Segmente werden kurz angezeigt. Dann erscheint kurz eine Versions-Info.

3. Anschließend erscheinen die gemessene Tempe-

ratur und Luftfeuchtigkeit alle 5 Sekunden im Wechsel.

4. Schließen Sie das Batteriefach wieder.

• Wiederholen Sie Schritt 1-4 für die beiden weiteren Sender.

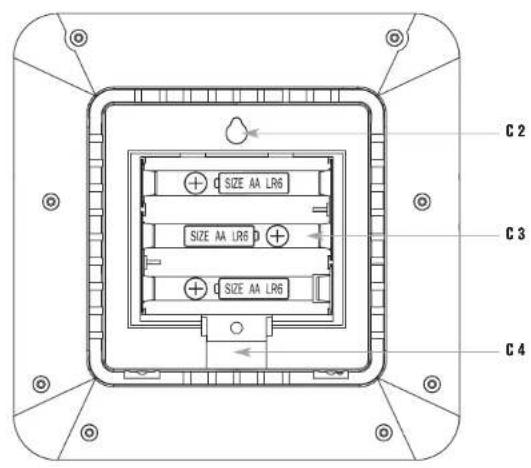

• Öffnen Sie das Batteriefach der Basisstation und legen Sie drei neue Batterien 1,5 V AA polrichtig ein.

• Alle Segmente werden kurz angezeigt.

• Schließen Sie das Batteriefach wieder.

6.2 Empfang der Sender

• Nach dem Einlegen der Batterien startet die Basis- station für 5 Minuten automatisch mit dem Empfang der Messwerte. Die Funksymbole blinken auf dem unteren Display. Funk Thermo-Hygrometer

• Werden die Messwerte nicht empfangen, bleibt „- -,-” auf dem Display stehen. Prüfen Sie die Batte- rien und starten Sie einen weiteren Versuch. Beseiti- gen Sie eventuelle Störquellen.

• Bei erfolgreichem Empfang werden Temperatur, Luftfeuchtigkeit und das Empfangssymbol ständig auf dem Display der Basisstation angezeigt.

• Die Nummerierung der Sender auf Kanal 1, 2 oder 3 erfolgt automatisch in der zeitlichen Reihenfolge der Inbetriebnahme.

• Die Sender besitzen jeweils eine eigene feste Identi- fikationsnummer (neunstellig, alphanumerisch). Diese ID-Nummer ist auf dem jeweiligen Sender aufgedruckt. Halten Sie die TX Taste auf dem Sender für 5 Sekunden gedrückt, wird die ID-Nummer auf dem Display des Senders angezeigt (je drei Ziffern nacheinander).

• Um die ID-Nummer des empfangenen Senders auf der Basisstation abzufragen, wählen Sie mit der CH Taste den entsprechenden Kanal aus.

6.2.1 Manuelle Sendersuche

• Sie können die Sendersuche auch manuell starten. Wählen Sie mit der CH Taste den gewünschten Kanal aus. Halten Sie die CH Taste für drei Sekunden gedrückt. Der registrierte Sender (Kanal) wird gelöscht und die Sendersuche beginnt. Das Funk- empfangssymbol für den Sender blinkt. Drücken Sie nun kurz die TX Taste im Batteriefach des Senders. Die Übertragung der Daten erfolgt sofort und bei erfolgreichem Empfang werden die Außenwerte auf der Basisstation angezeigt.

6.2.2 Verlust des Sendersignals

• Wenn nach erfolgreichem Empfang der Kontakt zwi- schen Sender und Empfänger zu einem späteren Zeitpunkt verloren geht, werden die zuletzt übertra- genen Werte für 30 Minuten weiterhin angezeigt, danach erscheint “- -,-”. Nach 60 Minuten ohne Aktualisierung erfolgt automatisch eine Suche nach dem registrierten Sender. Sollten keine Messwerte empfangen worden sein, wird die Suche alle 60 Minuten wiederholt.

6.3 Empfang der Funkzeit

• Nachdem die Basisstation die Suche nach Sendern abgeschlossen hat, beginnt das Gerät mit der Suche nach dem Funkuhrsignal und das DCF-Empfangszei- chen blinkt.

• Wenn der Zeitcode nach 3-10 Minuten empfangen wurde, werden die funkgesteuerte Zeit, das Datum und das DCF-Empfangszeichen ständig im Display angezeigt.

• Der DCF-Funkempfang findet täglich automatisch um 1:00, 2:00 Uhr und 3:00 morgens statt. War der Funkempfang nicht erfolgreich, so finden um 4:00 und 5:00 Uhr früh weitere Funkempfangsversuche statt.

• Sie können den DCF-Funkempfang auch manuell aktivieren. Drücken Sie die – Taste im Normalmodus für 5 Sekunden. Das DCF-Empfangszeichen blinkt.

• Halten Sie während des aktiven DCF-Signalemp- fangs noch einmal die – Taste für 5 Sekunden ge- drückt, ist der Empfang des Funksignals unterbro- chen. Das DCF-Empfangszeichen verschwindet.

• Es gibt drei verschiedene Empfangssymbole: blinkt – Empfang aktiv bleibt stehen – Empfang erfolgreich kein Symbol – kein Empfang / Uhrzeit manuell einstellen

• Falls die Funkuhr kein DCF-Funksignal empfangen kann (z.B. wegen Störungen, Übertragungsdistanz, etc.), kann die Zeit manuell eingestellt werden. Das DCF-Empfangszeichen verschwindet und die Uhr arbeitet dann wie eine normale Quarz-Uhr (siehe „Manuelle Einstellungen”). Hinweis: Empfang der Funkzeit

• Die Zeitübertragung erfolgt von einer Atomuhr in der Nähe von Frankfurt am Main durch ein DCF-77 (77.5 kHz) Frequenzsignal mit einer Reichweite von ca.

1.500 km. Ihre Funkuhr empfängt das Signal, wandelt

es um und zeigt immer die exakte Zeit an. Auch die Umstellung von Sommer- und Winterzeit erfolgt automatisch. TFA_No. 30.3075_Anleitung 23.07.2023 10:49 Uhr Seite 5– 10 – – 11 – Funk Thermo-Hygrometer

• Vermeiden Sie die Nähe zu möglichen Störquellen, die den Funkempfang beeinträchtigen können (siehe „Standortwahl und Montage”).

• Nachts sind die atmosphärischen Störungen meist geringer. Ein einziger Empfang pro Tag genügt, um die Genauigkeit (±1 Sekunde) zu gewährleisten.

• Halten Sie die + oder – Taste im jeweiligen Einstell- modus gedrückt, gelangen Sie in den Schnelllauf.

• Das Gerät verlässt automatisch den Einstellmodus, wenn länger als 20 Sekunden keine Taste gedrückt wird.

7.1 Manuelle Einstellungen

• Drücken Sie die SET Taste und halten Sie diese für drei Sekunden gedrückt, um in den Einstellungsmo- dus zu gelangen.

• DEUTSCH (Voreinstellung) erscheint im Display.

• Mit der + oder – Taste können Sie die Spracheinstel- lung für die Wochentage und das Menü auswählen: DEUTSCH, ENGLISH, DUTCH, ESPANOL, ITALIANO, FRANCAIS.

• Haben Sie Deutsch ausgewählt, erscheint die Anzei- ge weiterhin auf Deutsch.

• Durch Drücken der SET Taste bestätigen Sie die Ein- stellung und gelangen zum nächsten Wert.

• Die Reihenfolge ist wie folgt: – Sprachauswahl (Voreinstellung: DEUTSCH) – DCF Empfang AN/AUS (Voreinstellung: DCF AN) – Zeitzone -12/+12 (Voreinstellung: 00) – Anzeige WOCHENTAG, DATUM oder im WECHSEL (Voreinstellung: WOCHENTAG) – STUNDEN, MINUTEN – Jahr, Monat, Tag

• Standardgemäß ist der DCF-Empfang aktiviert (DCF AN) und nach erfolgreichem Empfang des DCF- Funksignals ist keine manuelle Zeiteinstellung erfor- derlich.

• Im Einstellungsmodus können Sie mit der + oder – Taste den Empfang des DCF-Funksignals deaktivie- ren (DCF AUS) oder wieder aktivieren.

• Bei deaktiviertem Empfang müssen Sie die Uhrzeit manuell einstellen. Es erscheint keine Zeitzone.

• Ist der DCF-Funkuhrempfang aktiviert, wird bei erfolgreichem Empfang die manuell eingestellte Zeit überschrieben.

7.1.2 Einstellung der Zeitzone

• Im Einstellungsmodus können Sie eine Zeitzonen- korrektur (+12/-12) vornehmen.

• Die Zeitzonenkorrektur wird benötigt, wenn das DCF-Funksignal empfangen werden kann, die Zeitzo- ne sich aber von der funkgesteuerten Zeit unter- scheidet (z.B. +1 = eine Stunde später).

8. Höchst- und Tiefstwerte

• Drücken Sie die + Taste im Normalmodus. blinkt im Display.

• Der Höchstwert für die Innentemperatur seit der Inbetriebnahme oder der letzten Rückstellung unter Angabe von Uhrzeit und Datum der Speicherung wird angezeigt.

• Drücken Sie noch einmal die + Taste, erscheint der Höchstwert für die Innenluftfeuchtigkeit.

• Drücken Sie wiederholt die + Taste, um die maxima- len Temperatur- und Luftfeuchtigkeitswerte für die drei Sender nacheinander abzurufen. Um wieder die Anzeige mit den aktuellen Werten zu erhalten, drü- cken Sie die + Taste noch einmal.

• Wiederholen Sie den Vorgang mit der – Taste zur Abfrage der Tiefstwerte. blinkt im Display neben dem jeweiligen Wert.

• Drücken Sie kurz die SET Taste, während die maxi- malen oder minimalen Werte angezeigt werden. Die Werte werden einzeln gelöscht und auf den aktuellen Wert zurückgesetzt. Funk Thermo-Hygrometer

• Halten Sie die + Taste im Normalmodus 3 Sekunden lang gedrückt, um sich für 20 Sekunden die aktuelle Taupunkt-Temperatur für den Innenbereich und alle drei Sender anzeigen zu lassen.

10. Komfortstufe (Fig. 5)

• Auf dem Display erscheint ein Smiley zur Anzeige der Komfortstufe des Raumklimas.

11. Standortwahl und Montage

• Platzieren Sie die Sender am gewünschten Standort. Möchten Sie den Sender im Außenbereich nutzen, suchen Sie einen schattigen, niederschlagsge- schützten Platz aus. Direkte Sonneneinstrahlung verfälscht die Messwerte und ständige Nässe bela- stet die elektronischen Bauteile unnötig.

• Stellen Sie die Basisstation im Wohnraum auf.

• Vermeiden Sie die Nähe von Heizkörpern, anderen Wärmequellen und direkte Sonneneinstrahlung.

• Halten Sie einen Abstand von mindestens 2 Metern zu störenden Geräten (Fernseher, Computer, Mikro- welle, Funktelefone, Babyfon) und großen Metallge- genständen (z.B. Kühlschrank) ein. Bei massiven Wänden, insbesondere mit Metallteilen, kann sich die Sendereichweite erheblich reduzieren. In Extremfällen wird empfohlen, das Gerät in Fenster- nähe zu platzieren.

• Prüfen Sie, ob eine Übertragung der Messwerte vom Sender am gewünschten Aufstellort zur Basisstation stattfindet und das DCF-Funkuhrsignal empfangen werden kann.

• Suchen Sie sich gegebenenfalls einen neuen Auf- stellort für Sender und/oder Empfänger.

• Ist die Übertragung erfolgreich, können Sie Sender und Basisstation aufstellen oder mit der Aufhänge- vorrichtung an die Wand hängen.

12. Beschriften der Senderstandorte

• Wenn Sie die Sender 1 bis 3 an ihrem gewünschten Standort fest installiert haben, können Sie die drei Felder auf der Basisstation beschriften.

• Ziehen Sie den Streifen seitlich an der Aussparung heraus. Beschriften Sie den Streifen mit einem geeigneten Stift. Sie können sich natürlich auch selbst einen passenden Streifen zurechtschneiden (z.B. aus laminiertem Papier oder Fotokarton). Schieben Sie den Streifen wieder in die Aussparung zurück.

• Sobald das Batteriesymbol auf der Basisstation in der Displayzeile eines Kanals oder im Display des Senders erscheint, wechseln Sie bitte die Batterien im jeweiligen Sender. Sobald das Batteriesymbol in der Displayzeile der Außenwerte oder im Display des Senders erscheint, wechseln Sie bitte die Batterien im Sender.

• Sobald das Batteriesymbol in der Displayzeile der Innenwerte erscheint, wechseln Sie bitte die Batte- rien in der Basisstation.

• Achtung: Bei einem Batteriewechsel muss der Kon- takt zwischen Sender und Basisstation wieder herge- stellt werden – also manuelle Sendersuche für den entsprechenden Sender starten oder Batterien in alle Geräte neu einlegen.

14. Fehlerbeseitigung

Problem Lösungen Keine Anzeige auf Basisstation/Sender ➜ Batterien polrichtig einlegen ➜ Batterien wechseln Kein DCF Empfang ➜ DCF Empfang im Einstellungsmodus aktivieren ➜ DCF Empfang manuell starten gemäß Bedienungsanleitung ➜ Empfangsversuch in der Nacht abwarten ➜ Anderen Aufstellort für die Basisstation wählen ➜ Uhrzeit manuell einstellen ➜ Beseitigen der Störquellen TFA_No. 30.3075_Anleitung 23.07.2023 10:49 Uhr Seite 6– 12 – – 13 – Funk Thermo-Hygrometer

➜ Neuinbetriebnahme von der Basisstation gemäß Anleitung Kein Senderempfang Anzeige „- -,-” für Kanal 1/2/3 ➜ Kein Sender installiert ➜ Batterien des Senders prüfen (nur Batterien/Akkus mit 1,5V Spannung verwenden!) ➜ Neuinbetriebnahme von Sender und Basisstation gemäß Bedienungsanleitung ➜ Manuelle Sendersuche gemäß Bedienungs- anleitung starten ➜ Anderen Aufstellort für Sender und/oder Basis- station wählen ➜ Abstand zwischen Sender und Basisstation verringern ➜ Beseitigen der Störquellen Unkorrekte Anzeige ➜ Batterien wechseln Wenn Ihr Gerät trotz dieser Maßnahmen immer noch nicht funktioniert, wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben.

Dieses Produkt und die Verpackung wurden unter Ver- wendung hochwertiger Materialien und Bestandteile hergestellt, die recycelt und wiederverwendet werden können. Dies verringert den Abfall und schont die Umwelt. Entsorgen Sie die Verpackung umweltgerecht über die eingerichteten Sammelsysteme. Entsorgung des Elektrogeräts Entnehmen Sie nicht festverbaute Batterien und Akkus aus dem Gerät und entsorgen Sie diese getrennt. Dieses Gerät ist entsprechend der EU-Richt- linie über die Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE) gekennzeichnet. Dieses Produkt darf nicht mit dem Hausmüll entsorgt werden. Der Nutzer ist verpflichtet, das Altgerät zur umweltgerechten Entsorgung bei einer ausge- wiesenen Annahmestelle für die Entsorgung von Elektro- und Elektronikgeräten abzuge- ben. Die Rückgabe ist unentgeltlich. Beachten Sie die aktuell geltenden Vorschriften! Entsorgung der Batterien Batterien und Akkus dürfen keinesfalls in den Hausmüll. Sie enthalten Schadstoffe, die bei unsachgemä- ßer Entsorgung der Umwelt und der Gesund- heit Schaden zufügen können. Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien und Akkus zur umweltgerechten Ent- sorgung beim Handel oder entsprechenden Sammelstellen gemäß nationalen oder lokalen Bestimmungen abzugeben. Die Rückgabe ist unentgeltlich. Die Bezeichnungen für enthaltene Schadstoffe sind: Cd=Cadmium, Hg=Quecksilber, Pb=Blei.

16. Technische Daten

Temperatur Messbereich innen 0 °C… 50°C Messbereich Sender -40 °C… 60 °C Genauigkeit ±1°C (0…50°C) Auflösung 0,1°C Luftfeuchtigkeit Messbereich 10…99% rH Genauigkeit ±5% rH (@ 30 … 80% rH) Funk Thermo-Hygrometer

Auflösung 1 % Reichweite ca. 100 m (Freifeld) Übertragungsfrequenz 868 MHz Maximale Sendeleistung < 25mW Übertragungsintervall alle 5 Minuten Spannungsversorgung Basisstation: 3 x 1,5 V AA (Batterien nicht inklusive) 3 Sender: je 2 x 1,5 V AA (Batterien nicht inklusive) Basisstation Größe 128 x 32 (59) x 128 (124) mm Gewicht 211 g (nur das Gerät) Sender Größe 46 (52) x 23 (38) x 117 (124) mm Gewicht 56 g (nur das Gerät) Diese Anleitung oder Auszüge daraus dürfen nur mit Zustimmung von TFA Dostmann veröffentlicht werden. Die technischen Daten entsprechen dem Stand bei Druckle- gung und können ohne vorherige Benachrichtigung geän- dert werden. Die neuesten technischen Daten und Informa- tionen zu Ihrem Produkt finden Sie auf unserer Homepage unter Eingabe der Artikel-Nummer in das Suchfeld. EU-Konformitätserklärung Hiermit erklärt TFA Dostmann, dass der Funkanlagentyp 30.3075 der Richtlinie 2014/53/EU entspricht. Der vollstän- dige Text der EU-Konformitätserklärung ist unter der fol- genden Internetadresse verfügbar: www.tfa-dostmann.de/service/downloads/ce www.tfa-dostmann.de E-Mail: [e-mail] TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, 97877 Wertheim, Deutschland 07/23 TFA_No. 30.3075_Anleitung 23.07.2023 10:49 Uhr Seite 7– 14 – – 15 – Wireless thermo-hygrometer
