Produkttyp	Tauchpumpe für Abwasser
Marke	JUNG
Modell	MultiDrain UV3 SF
Verwendung	Förderung von häuslichem Abwasser ohne Steine, einschließlich Wasser von Waschmaschinen und Geschirrspülern
Stromversorgung	230 V / 50 Hz, Sicherung min. 10 A, Fehlerstromschutzschalter 30 mA
Maximale Flüssigkeitstemperatur	35 °C (70 °C kurzzeitig, S2: 10 min, S3: 40 %)
Motorschutz	Wicklungsthermostat mit automatischer Abschaltung bei Überhitzung
Motortyp	Tauchmotor
Schalldruckpegel	70 dB(A)
Maximale Förderhöhe	7 m
Durchfluss	Variabel je nach Förderhöhe
Lagertemperatur	Bis -20 °C (trocken)
Schraubenmaterial	Edelstahl A2
Installation	Druckleitung in Schlaufe über dem Rückstaupegel, Rückschlagklappe
Steuerung	Automatisch über Schwimmerschalter oder separaten Niveauregler
Alarm	Montage einer Niveaualarmierung möglich
Wartung	Regelmäßige Reinigung je nach Wasserhärte, Überprüfung des Kabels
Reparaturen	Nur durch den Hersteller
Konformität	CE, EN 12050-2
Garantie	Einhaltung der Anweisungen zur Wahrung der Rechte

Häufig gestellte Fragen - MultiDrain UV3 SF JUNG

Welche Arten von Abwasser können mit der Pumpe MultiDrain UV3 SF gefördert werden?

Die Pumpe ist für die Förderung von häuslichem Abwasser ohne Steine ausgelegt, einschließlich solcher von Waschmaschinen und Geschirrspülern.

Was ist die maximale Temperatur der geförderten Flüssigkeit?

Die maximale Dauerbetriebstemperatur beträgt 35 °C. Für kurze Zeiträume sind 70 °C zulässig (S2: 10 min, S3: 40 %).

Wie installiere ich die Pumpe korrekt?

Installieren Sie die Pumpe in einem Tank oder Schacht. Die Druckleitung muss in einer Schlaufe über dem Rückstaupegel geführt und mit einer Rückschlagklappe gemäß EN 12050-4 geschützt sein. Die Steuereinheit muss in einem trockenen und belüfteten Raum aufgestellt werden.

Was tun, wenn die Pumpe nicht startet?

Überprüfen Sie die Netzspannung, die Sicherung (min. 10 A) und den Zustand des Netzkabels. Wenn die Sicherung defekt ist, ersetzen Sie sie. Wenn das Kabel beschädigt ist, ist nur eine Reparatur durch den Hersteller zulässig.

Wie reinige ich die Pumpe?

Vor jeder Reinigung schalten Sie die Pumpe stromlos. Reinigen Sie regelmäßig das Gehäuse und den Lochfuß, um Ablagerungen zu vermeiden, insbesondere bei eisenhaltigem oder kalkhaltigem Wasser. Verwenden Sie eine weiche Bürste.

Was sind die wichtigen Sicherheitshinweise?

Verwenden Sie die Pumpe niemals, wenn sich eine Person im Wasser befindet. Schließen Sie sie an eine Steckdose mit Fehlerstromschutzschalter (30 mA) und Sicherung 10 A an. Vor jedem Eingriff schalten Sie das Gerät stromlos. Heben Sie die Pumpe niemals am Kabel an.

Kann die Pumpe trocken laufen?

Nein, Trockenlauf kann die Pumpe beschädigen. Sie ist durch einen Wicklungsthermostat geschützt, der sie bei übermäßiger Temperatur abschaltet, aber dieser Betriebsmodus ist unbedingt zu vermeiden.

Welcher elektrische Schutz ist erforderlich?

Die Pumpe muss an eine Steckdose mit Sicherung 10 A (träge) und Fehlerstromschutzschalter (30 mA) gemäß den geltenden Normen angeschlossen werden.

Wie entlüfte ich die Druckleitung?

Leeren Sie vor jedem Pumpvorgang den flexiblen Ablaufschlauch, um die Entlüftung des Gehäuses zu ermöglichen. Wenn die Pumpe nicht fördert, entfernen Sie den Entlüftungsstopfen, um eingeschlossene Luft zu befreien.

Ist die Pumpe für den Außeneinsatz geeignet?

Ja, unter der Voraussetzung, dass das Anschlusskabel mindestens 10 m lang ist und die Installation den örtlichen Vorschriften (z.B. VDE 0100 Teil 737) entspricht. Verwenden Sie eine geeignete Außensteckdose.

BEDIENUNGSANLEITUNG MultiDrain UV3 SF JUNG

Einbaubeispiel / Installation example
30 x 30 mm / ∅ 35 cm

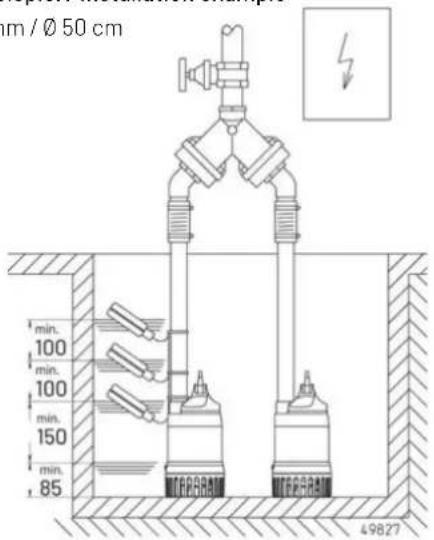

Einbaubeispiel / Installation example
50×50mm/∅50cm

Sie haben ein Produkt von Pentair Jung Pumpen gekauft und damit Qualität und Leistung erworben. Sichern Sie sich diese Leistung durch vorschriftsmäßige Installation, damit unser Produkt seine Aufgabe zu Ihrer vollen Zufriedenheit erfüllen kann. Denken Sie daran, dass Schäden infolge unsachgemäßer Behandlung die Gewährleistung beeinträchtigen.

Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Schadensvermeidung bei Ausfall

Wie jedes andere Elektrogerät kann auch dieses Produkt durch fehlende Netzspannung oder einen technischen Defekt ausfallen.

Wenn Ihnen durch den Ausfall des Produktes ein Schaden (auch Folgeschaden) entstehen kann, sind von Ihnen insbesondere folgende Vorkehrungen nach Ihrem Ermessen zu treffen:

• Einbau einer wasserstandsabhängigen (unter Umständen auch netzunabhängigen) Alarmanlage, so dass der Alarm vor Eintritt eines Schadens wahrgenommen werden kann.
• Prüfung des verwendeten Sammelbehälters / Schachtes auf Dichtigkeit bis Oberkante vor Inbetriebnahme des Produktes.
• Einbau von Rückstausicherungen für diejenigen Entwässerungsgegenstände, bei denen durch Abwasseraustritt nach Ausfall des Produktes ein Schaden entstehen kann.
• Einbau eines weiteren Produktes, das den Ausfall des Produktes kompensieren kann (z.B. Doppelanlage).
  • Einbau eines Notstromaggregates.

Da diese Vorkehrungen dazu dienen, Folgeschäden beim Ausfall des Produktes zu vermeiden bzw. zu minimieren, sind sie als Herstellerrichtlinie – analog zu den normativen Vorgaben der DIN EN als Stand der Technik – zwingend bei der Verwendung des Produktes zu beachten (OLG Frankfurt/Main, Az.: 2 U 205/11, 15.06.2012).

SICHERHEITSHINWEISE

Diese Betriebsanleitung enthält grundlegende Informationen, die bei Installation, Betrieb und Wartung zu beachten sind. Es ist wichtig, dass diese Betriebsanleitung unbedingt vor Montage und Inbetriebnahme vom Monteur sowie dem zuständigen Fachpersonal/Betreiber gelesen wird. Die Anleitung muss ständig am Einsatzort der Pumpe beziehungsweise der Anlage verfügbar sein.

Die Nichtbeachtung der Sicherheitshinweise kann zum Verlust jeglicher Schadenersatzansprüche führen.

In dieser Betriebsanleitung sind Sicherheitshinweise mit Symbolen besonders gekennzeichnet. Nichtbeachtung kann gefährlich werden.

Allgemeine Gefahr für Personen

Warnung vor elektrischer Spannung

HINWEIS! HINWEIS! Gefahr für Maschine und Funktion

Personalqualifikation

Das Personal für Bedienung, Wartung, Inspektion und Montage muss die entsprechende Qualifikation für diese Arbeiten aufweisen und sich durch eingehendes Studium der Betriebsanleitung ausreichend informiert haben. Verantwortungsbereich, Zuständigkeit und die Überwachung des Personals müssen durch den Betreiber genau geregelt sein. Liegen bei dem Personal nicht die notwendigen Kenntnisse vor, so ist dieses zu schulen und zu unterweisen.

Sicherheitsbewusstes Arbeiten

Die in dieser Betriebsanleitung aufgeführten Sicherheitshinweise, die bestehenden nationalen Vorschriften zur Unfallverhütung sowie eventuelle interne Arbeits-, Betriebs- und Sicherheitsvorschriften sind zu beachten.

Sicherheitshinweise für den Betreiber/Bediener

Gesetzliche Bestimmungen, lokale Vorschriften und Sicherheitsbestimmungen müssen eingehalten werden.

Gefährdungen durch elektrische Energie sind auszuschließen. Leckagen gefährlicher Fördergüter (z.B. explosiv, giftig, heiß) müssen so abgeführt werden, dass keine Gefährdung für Personen und die Umwelt entsteht. Gesetzliche Bestimmungen sind einzuhalten.

Sicherheitshinweise für Montage-, Inspektions- und Wartungsarbeiten

Grundsätzlich sind Arbeiten an der Maschine nur im Stillstand durchzuführen. Pumpen oder -aggregate, die gesundheitsgefährdende Medien fördern, müssen dekontaminiert werden.

Unmittelbar nach Abschluss der Arbeiten müssen alle Sicherheits- und Schutzeinrichtungen wieder angebracht bzw. in Funktion gesetzt werden. Ihre Wirksamkeit ist vor Wiederinbetriebnahme unter Beachtung der aktuellen Bestimmungen und Vorschriften zu prüfen.

Eigenmächtiger Umbau und Ersatzteilherstellung

Umbau oder Veränderung der Maschine sind nur nach Absprache mit dem Hersteller zulässig. Originalersatzteile und vom Hersteller autorisiertes Zubehör dienen der Sicherheit. Die Verwendung anderer Teile kann die Haftung für die daraus entstehenden Folgen aufheben.

Unzulässige Betriebsweisen

Die Betriebssicherheit der gelieferten Maschine ist nur bei bestimmungsgemäßer Verwendung gewährleistet. Die angegebenen Grenzwerte im Kapitel "Technische Daten" dürfen auf keinen Fall überschritten werden.

Hinweise zur Vermeidung von Unfällen

Vor Montage- oder Wartungsarbeiten sperren Sie den Arbeitsbereich ab und prüfen das Hebezeug auf einwandfreien Zustand. Arbeiten Sie nie allein und benutzen Sie Schutzhelm, Schutzbrille und Sicherheitsschuhe, sowie bei Bedarf einen geeigneten Sicherungsgurt.

Bevor Sie schweissen oder elektrische Geräte benutzen, kontrollieren Sie, ob keine Explosionsgefahr besteht.

Wenn Personen in Abwasseranlagen arbeiten, müssen sie gegen evtl. dort vorhandene Krankheitserreger geimpft sein. Achten Sie auch sonst peinlich auf Sauberkeit, Ihrer Gesundheit zu Liebe.

Stellen Sie sicher, dass keine giftigen Gase im Arbeitsbereich vorhanden sind.

Beachten Sie die Vorschriften des Arbeitsschutzes und halten Sie Erste-Hilfe-Material bereit.

In einigen Fällen können Pumpe und Medium heiß sein, es besteht dann Verbrennungsgefahr.

Für Montage in explosionsgefährdeten Bereichen gelten besondere Vorschriften!

EINSATZ

WARNUNG!

Die Pumpe darf nur an vorschriftsmäßig installierte Steckdosen angeschlossen werden, die mit mindestens 10 A (träge) und einem FI-Schutzschalter (≤30 mA) abgesichert sind.

GEFAHR!

Pumpe darf nicht benutzt werden, wenn sich eine Person im Wasser aufhält.

Tauchmotorpumpen der Baureihe UV 3 eignen sich zur Förderung von häuslichem Schmutz wasser ohne Steine. Hierzu zählt auch das Schmutzwasser aus Haushalts-Waschmaschinen und Haushalts-Geschirrspülern.

HINWEIS! Im Freien dürfen nur Pumpen mit mind. 10m Leitung eingesetzt werden.

Beim Einsatz der Pumpen müssen die jeweiligen nationalen Gesetze, Vorschriften, sowie örtliche Bestimmungen eingehalten werden, wie z.B.

• Häusliches Schmutz- und Abwasser (z.B. in Europa EN 12056)
• Errichten von Niederspannungsanlagen (z.B. in Deutschland VDE 0100)

Bei abweichenden Einsatzbedingungen sind weitere Vorschriften zu beachten (z.B in Deutschland VDE 0100, Teil 701: Bade- und Duschräume, Teil 702: Schwimmbecken und Springbrunnen und Teil 737: Einsatz im Freien).

Temperaturen

Das Fördermedium darf eine maximale Temperatur von 35 °C haben. Kurzzeitig sind 70 °C zulässig (S2: 10 min, S3: 40%).

Die Tauchpumpe ist bei Lagerung im Trockenen bis -20 °C frostsicher. Eingebaut darf sie im Wasser jedoch nicht einfrieren.

Transport

Die Pumpe soll grundsätzlich am Tragegriff und nicht am Anschlusskabel angehoben werden! Das Versenken der Pumpe in tiefere Schächte oder Gruben ist nur mit Seil oder Kette vorzunehmen.

ELEKTROANSCHLUSS

HINWEIS! Nur eine Elektro-Fachkraft darf an Pumpe oder Steuerung Elektroarbeiten vornehmen.

WARNUNG!

Vor jeder Arbeit Pumpe und Steuerung vom Netz trennen und sicherstellen, dass sie von anderen Personen nicht wieder unter Spannung gesetzt werden können.

Die jeweils gültigen Normen (z.B. EN), landesspezifischen Vorschriften (z.B. VDE) sowie die Vorschriften der örtlichen Versorgungsnetzbetreiber sind zu beachten.

HINWEIS! Netzstecker oder freies Leitungsende niemals ins Wasser legen! Eventuell eindringendes Wasser kann zu Störungen führen.

Betriebsspannung beachten (siehe Typenschild)!

Die Pumpe ist mit einem Wicklungsthermostaten ausgestattet, der bei unzulässig hohen Temperaturen die Pumpe abschaltet, bevor sie Schaden nehmen kann. Unzulässig hohe Temperaturen können z.B. die Folge von Trockenlauf oder mechanischer bzw. elektrischer Überlastung sein.

VORSICHT!

Nach dem Abkühlen schaltet die Pumpe selbsttätig wieder ein – Verletzungsgefahr!

Daher vor dem Beseitigen der Störungsursache die Pumpe immer spannungslos machen! Dazu den Stecker aus der Steck-dose ziehen bzw. die Vorsicherungen der Pumpensteuerung herausdrehen!

EINBAU

Die Pumpe muss entsprechend den Beispielen eingebaut werden. Bei Installationen nach EN 12056-4 muss die Druckleitung als Schleife über die örtlich festgelegte Rückstauebene geführt und mit einem Rückflussverhinderer nach EN 12050-4 gesichert werden. Bei längerer Druckleitung ist zur Vermeidung von Rohrreibungsverlusten ein entsprechend größerer Rohrquerschnitt zu wählen.

Bei Pumpen ohne Schaltautomatik können die Ein- und Ausschalthöhen mit einer separaten Niveausteuerung variabel gesetzt werden. Unsere steckerfertigen Niveausteuerungen sind ohne spezielle elektrotechnische Kenntnisse installierbar.

HINWEIS! Die Schwimmer der Niveau- und Alarmschaltung werden frei beweglich eingebaut, jedoch nicht unter dem Zulauf. Bitte die Mindestabstände beachten. Die Steuerung nur in einem trockenen und gut gelüfteten Raum installieren!

Das Pumpengehäuse wird automatisch entlüftet. Wenn dies nicht gewünscht ist, kann die Lüftungsöffnung geschlossen werden, z.B. für den mobilen Betrieb.

HINWEIS! Bei einer defekten Pumpe kann ein Teil der Ölkammerfüllung in das Fördermedium entweichen.

Die Pumpe kann den Boden des Schachtes im Saugbereich weitgehend von Ablagerungen freihalten, wenn Sie eine kleine Änderung vornehmen: Siebfuß mit einem Schraubendreher abhebeln, die drei roten Verschlusskappen heraus drehen und Siebfuß wieder aufrasten. Die Pumpenleistung verringert sich dadurch nur geringfügig.

Flachabsaugen

Ohne Sonderzubehör können überflutete Flächen bis auf wenige mm Restwasser abgepumpt werden. Hierzu muss der Siebfuß mit einem Schraubendreher abgehebelt werden. Bei den Pumpen mit angebauter Schaltung muss der Schwimmerschalter in der Einschaltstellung arretiert werden. Ein Schaltbetrieb ist deshalb beim Flach saugen nicht möglich.

Um das Fördern der Pumpe zu erreichen, muss der Ablaufschlauch vor jedem Pumpvorgang entleert werden und ein Mindestwasserstand von 40 mm vorhanden sein.

VORSICHT!

Ein mobiler Betrieb ist aus sicherheitstechnischen Gründen nur mit Siebfuß zugelassen!

Wird ein Schlauch als Druckleitung verwandt, ist darauf zu achten, dass dieser bei jedem Pumpvorgang vor dem Eintauchen der Pumpe vollständig entleert ist. Eventuell noch vorhandene Flüssigkeitsreste würden das Entlüften des Pumpengehäuses und damit das Fördern verhindern. Aus dem gleichen Grund fördert auch die vor dem Eintauchen bereits eingeschaltete Pumpe nicht.

REINIGUNG

WARNUNG!

Vor jeder Arbeit Pumpe und Steuerung vom Netz trennen und sicherstellen, dass sie von anderen Personen nicht wieder unter Spannung gesetzt werden können.

WARNUNG!

Die Netzzuleitung auf mechanische und chemische Beschädigung prüfen. Beschädigte oder geknickte Kabel müssen durch den Hersteller ersetzt werden.

HINWEIS! Fehlende Reinigung führt bei stark eisen- oder kalkhaltigem Wasser auf Dauer zur Zerstörung der Dichtung und damit des Pumpenmotors. Deshalb muss die Pumpe regelmäßig gereinigt werden, je nach Härtegrad des Wassers.

Anzugsdrehmomente M_A für Schraubenwerkstoff A2 M 5 M_A = 5 Nm, Amtec M_A = 2,5 Nm

KLEINE HILFE BEI STÖRUNGEN

Pumpe läuft nicht

• Netzspannung prüfen (keinen Prüfstift verwenden)
• Sicherung defekt = eventuell zu schwach (siehe Elektro-Anschluss)
• Netzzuleitung beschädigt = Reparatur nur durch den Hersteller

Pumpe läuft, aber fördert nicht

- Druckleitung bzw. Schlauch entleeren, damit die Rückschlagklappe öffnet und die Luft aus dem Pumpengehäuse entweichen kann. Den Entlüftungsstopfen entfernen.

Laufrad blockiert

- Fest- und Faserstoffe haben sich im Pumpengehäuse festgesetzt = reinigen

Verminderte Förderleistung

• Siebfuß verstopft = reinigen
- Druckleitung verstopft = reinigen
- Laufrad verschlissen = Reparatur durch den Hersteller

CE0187
JUNG PUMPEN GmbH - Industriestr. 4-633803 Steinhagen, Germany20401.17-22.02
EN 12050-2:2001; 2015Abwasserhebeanlage für fäkalienfreies AbwasserDN 32
UV3 (JP50248) UV3 S (JP50312)UV3 S (JP50249) UV3 SF (JP50313)
Sammeln und automatisches Heben von fäkalienfreiem Abwasser innerhalb und außerhalb vonGebäuden über die Rückstauebene
BRANDOVERHALTEN NPD
WASSERDICHTHEIT Bestanden
WIRKSAMKEIT (HEBEWIRKUNG)- Förderung von Feststoffen Bestanden-Rohranschlüsse Bestanden-Lüftung NPD-Mindestfließgeschwindigkeit Bestanden-Freier Minestdurchgang der Anlage-Mindestnutzvolumen NPD	Bestanden
MECHANISCHE FESTIGKEIT- Tragfähigkeit und strukturelle Stabilität des Sammelbehälters für die Verwendung außerhalb von Gebäuden- Strukturelle Stabilität des Sammelbehälters für die Verwendung innerhalb von Gebäuden	NPDNPD
GERÄUSCHPEBFL 70 dB(A)
DAUERHAFTIGKEIT- der Wasser- und Luftdichtheit NPD- der Hebewirkung- der mechanischen Festigkeit	BestandenNPD
GEFÄHRLICHE SUBSTANZEN	NPD

ELEKTRISCHE AANSLUITING

DE - Wir erklären in alleiniger Verantwortung, dass das Produkt den aufgeführten Richtlinien entspricht.
