Produkttyp	Wasserdichtes Gehäuse für Canon Kompaktkamera
Marke	Canon
Modell	WP-DC38
Gehäusematerial	Polycarbonat
Abmessungen (ohne hervorstehende Teile)	140,6 x 91,5 x 85,1 mm
Gewicht (Gehäuse allein mit Diffusorplatte)	Ca. 385 g
Maximale Wassertiefe	40 Meter (130 Fuß)
Dichtheitsnorm	IPX8 äquivalent (IEC/JIS)
Dichtungstyp	O-Ring-Dichtung
Betriebstemperatur der Kamera	0 bis 40 °C
Enthaltenes Zubehör	Wasserdichtes Gehäuse, Tragegurt, Handschlaufe, Diffusorplatte, Silikonfett für Dichtung, Bedienungsanleitung
Separat erhältliches Zubehör	Gewichte für wasserdichtes Gehäuse Canon WW-DC1 (2 Gewichte im Meerwasser, 1 im Süßwasser empfohlen)
Hauptfunktionen	Auslöser, Zoomhebel, ON/OFF-Taste, Funktionswählrad, Verriegelungstaste, Klinke, Objektivfenster, Stativgewinde, Einstellring, abnehmbare Diffusorplatte
Pflege und Reinigung	Nach Gebrauch mit fließendem Wasser abspülen (besonders Meerwasser), Innenteile nicht mit Wasser waschen, mit weichem, trockenem Tuch abwischen, Silikonfett auf die Dichtung auftragen, Dichtung einmal jährlich ersetzen
Sicherheit	Tragegurt nicht unter Wasser verwenden (Strangulationsgefahr); durch Handschlaufe ersetzen; nicht Temperaturen >40°C aussetzen; nicht zerlegen; vor jeder Benutzung Dichtheit prüfen
Ersatzteile und Reparierbarkeit	Austauschbare Dichtung (Kontakt Canon Kundendienst); Gewichte WW-DC1 separat erhältlich
Allgemeine Informationen	Empfohlene Verwendung im Unterwassermodus (SCN) für natürliche Farben; Inhalt der Verpackung prüfen; mitgelieferte Kamerabedienungsanleitung lesen

Häufig gestellte Fragen - WP-DC38 CANON

Wie installiere ich die Kamera im wasserdichten Gehäuse WP-DC38?

Entfernen Sie den Kameragurt, legen Sie den Akku und die Speicherkarte ein. Öffnen Sie das Gehäuse durch Lösen der Klinke, setzen Sie die Kamera ein und achten Sie darauf, dass das Objektivfenster sauber bleibt. Schließen Sie das Gehäuse und stellen Sie sicher, dass sich keine Fremdkörper auf der Dichtung befinden und die Klinke eingerastet ist.

Was ist die maximale Tauchtiefe des Gehäuses?

Das Canon WP-DC38 ist für den Einsatz bis zu 40 Meter (130 Fuß) Tiefe ausgelegt. Überschreiten Sie diese Grenze nicht, um Wassereinbrüche zu vermeiden.

Wie pflege ich die Dichtung?

Entfernen Sie nach jedem Gebrauch die Dichtung vorsichtig, reinigen Sie die Nut mit einem Wattestäbchen, tragen Sie eine dünne Schicht des mitgelieferten Silikonfetts gleichmäßig auf die gesamte Dichtung auf und setzen Sie sie ohne Verdrehung wieder ein. Ersetzen Sie die Dichtung einmal jährlich.

Was tun bei Wassereinbruch im Gehäuse?

Schalten Sie die Kamera sofort aus, nehmen Sie sie aus dem Gehäuse, wischen Sie das Innere des Gehäuses und die Kamera sorgfältig mit einem weichen, trockenen Tuch ab. Kontaktieren Sie bei Bedarf den Canon Kundendienst. Verwenden Sie das Gehäuse erst wieder, wenn es vollständig trocken und überprüft ist.

Kann ich den mitgelieferten Tragegurt unter Wasser verwenden?

Nein, es ist verboten, den Tragegurt unter Wasser zu verwenden, da er sich um den Hals wickeln und Strangulationsgefahr darstellen könnte. Ersetzen Sie ihn vor dem Tauchen durch die mitgelieferte Handschlaufe.

Wie verwende ich den Unterwassermodus der Kamera?

Drehen Sie das Modusrad auf SCN, drücken Sie die Funktionstaste (), wählen Sie das Symbol mit den Tasten ▲▼, dann wählen Sie mit ◀▶ und bestätigen Sie mit Ⓔ️. Dieser Modus mildert Blautöne für natürlichere Farben unter Wasser.

Ist das Gehäuse mit allen Canon Kameras kompatibel?

Nein, das WP-DC38 ist speziell für bestimmte Canon Kompaktmodelle konzipiert. Prüfen Sie die Kompatibilitätsliste in der Anleitung oder auf der Canon Website. Versuchen Sie niemals, ein nicht kompatibles Gerät einzuführen.

Wie reinige ich das Gehäuse nach dem Einsatz im Meer?

Spülen Sie das geschlossene Gehäuse gründlich mit fließendem Wasser ab, um Salzablagerungen zu entfernen. Lassen Sie es mehrere Stunden in klarem Wasser einweichen. Wischen Sie die Außenseite mit einem weichen, trockenen Tuch ab. Öffnen Sie das Gehäuse nicht unter Wasser und waschen Sie das Innere nicht mit Wasser.

Wo finde ich Silikonfett für die Dichtung?

Das Silikonfett wird mit dem Gehäuse geliefert. Verwenden Sie für den Austausch nur das von Canon empfohlene Fett, das bei autorisierten Händlern oder beim Kundendienst erhältlich ist. Die Verwendung anderer Produkte kann die Dichtung beschädigen.

Wie befestige ich die optionalen Gewichte WW-DC1?

Lesen Sie die mit den Gewichten mitgelieferte Bedienungsanleitung. Im Meerwasser wird die Montage von 2 Gewichten und im Süßwasser von 1 Gewicht empfohlen, um ein Aufschwimmen des Gehäuses zu vermeiden. Befestigen Sie sie vor dem Wasserkontakt fest.

BEDIENUNGSANLEITUNG WP-DC38 CANON

Lesen Sie sich dieses Handbuch gut durch, • bevor Sie das Unterwassergehäuse verwenden. Bewahren Sie dieses Handbuch zur späteren • Verwendung sicher auf.

Überprüfen des Lieferumfangs

Überprüfen Sie, ob die folgenden Teile im Lieferumfang des Unterwassergehäuses enthalten sind. Wenden Sie sich an den Händler, von dem Sie das Unterwassergehäuse erworben haben, falls etwas fehlen sollte.

□ Unterwassergehäuse
□ Trageriemen
□ Handschlaufe
□ Streuscheibe
□ Silikon-Paste für Dichtungsring
□ Benutzerhandbuch (dieses Handbuch)

Separat erhältliches Zubehör

Gewicht für Canon Unterwassergehäuse WW-DC1• Wird das Unterwassergehäuse für Unterwasseraufnahmen verwendet, so dienen diese Gewichte dazu, das Gehäuse zu beschweren. Weitere Informationen zur empfohlenen Anzahl anzubringender Gewichte finden Sie in den technischen Daten (S. 12). Informationen zur Befestigung der Gewichte erhalten Sie im Benutzerhandbuch für die Gewichte.

Bitte zuerst lesen

Stellen Sie vor dem Gebrauch des Unterwassergehäuses sicher, dass es ordnungsgemäß funktioniert und kein Leck hat. Zur Prüfung auf Lecks schließen Sie das Kameragehäuse, bevor Sie die Kamera einsetzen, und halten es etwa drei Minuten lang in einer Tiefe von ca. 15 cm unter Wasser. Falls es eine undichte Stelle aufweist, wenden Sie sich an den Canon-Kundendienst.

Haftungsausschluss

Dieses Handbuch darf ohne die Genehmigung von Canon • weder ganz noch teilweise nachgedruckt, übertragen oder in Informationssystemen gespeichert werden. Canon behält sich das Recht vor, den Inhalt dieses • Handbuchs jederzeit ohne Vorankündigung zu ändern. Die in diesem Handbuch verwendeten Abbildungen • können sich vom tatsächlichen Gerät unterscheiden. Canon Inc., dessen Tochtergesellschaften und • angegliederte Unternehmen sowie die Distributoren des Unterwassergehäuses haften nicht für Schäden, die durch die falsche Verwendung des Gehäuses entstehen. Bitte lesen Sie ebenfalls das mit Ihrer Kamera gelieferte • Kamera-Benutzerhandbuch sorgfältig.

• : Zu beachtende Punkte.

- Hinweise zur optimalen Nutzung des Unterwassergehäuses.

Die verschiedenen Arten der für die Kamera geeigneten • Speicherkarten werden in diesem Benutzerhandbuch einheitlich als Speicherkarten bezeichnet.

Sicherheitsvorkehrungen

Lesen Sie die im Folgenden beschriebenen • Sicherheitsvorkehrungen vor der Verwendung des Unterwassergehäuses gut durch. Achten Sie stets darauf, dass das Unterwassergehäuse ordnungsgemäß verwendet wird.

Die auf den folgenden Seiten erläuterten • Sicherheitsvorkehrungen sollen verhindern, dass Sie selbst oder andere Personen zu Schaden kommen oder Schäden am Gerät entstehen.

Warnhinweis

Weist auf die Möglichkeit von schweren Verletzungen oder Tod hin.

Vorsicht

Weist auf die Möglichkeit von Verletzungen hin.

Vorsicht

Weist auf die Möglichkeit von Schäden an Unterwassergehäuse und Kamera hin.

Warnhinweis

Denken Sie daran, die Kamera nach dem Gebrauch des Unterwassergehäuses aus dem Gehäuse herauszunehmen.

Wenn die Kamera im Unterwassergehäuse verbleibt und direkter Sonneneinstrahlung oder hohen Temperaturen ausgesetzt wird, kann sich ein Brand entwickeln oder das Gehäuse bersten.

Verwenden Sie das Unterwassergehäuse nicht anstelle eines Auftriebskörpers (z. B. Schwimmgürtel).

Verwenden Sie den Trageriemen nicht unter Wasser.

Nehmen Sie den Trageriemen ab, und bringen Sie die Handschlaufe an, bevor Sie das Unterwassergehäuse unter Wasser verwenden. Bei der Verwendung des Trageriemens besteht die Gefahr, dass sich der Riemen am Hals verheddert und zu Strangulation oder anderen Verletzungen führt.

Schalten Sie die Kamera sofort aus, falls das Unterwassergehäuse Lecks aufweist.

Lecks könnten Feuer oder einen elektrischen Schlag zur Folge haben. Wischen Sie das Innere des Unterwassergehäuses und die Kamera gründlich trocken, und wenden Sie sich an den Canon-Kundendienst.

Vorsicht

Achten Sie auf die Bildung von Kondenswasser.

Ein schneller Wechsel des Unterwassergehäuses zwischen hohen und niedrigen Temperaturen kann Kondensation (Wassertropfen) auf seinen Innenflächen verursachen. Falls dies geschieht, stellen Sie die Verwendung der Kamera ein, da Kondensation zu Fehlfunktionen führen kann. Entnehmen Sie die Kamera, und wischen Sie die Kondensationsfeuchtigkeit mit einem weichen, trockenen Tuch von Gehäuse und Kamera ab, bis diese vollständig trocken sind.

Vergewissern Sie sich, dass die Handschlaufe von der • Kamera entfernt ist, bevor Sie sie in das Gehäuse einsetzen. Betätigen Sie die Tasten und den Hebel des Gehäuses unter • Wasser nicht mit Gewalt.

Spritzen Sie den Dichtungsring nicht mit Leitungswasser ab. Beschädigen Sie den Dichtungsring nicht, und sorgen Sie dafür, dass sich kein Schmutz zwischen Dichtungsring und Gehäuse ansammeln kann.

Zerlegen oder verändern Sie das Unterwassergehäuse nicht.

Hierdurch könnten Lecks verursacht werden.

Verwenden oder lagern Sie das Unterwassergehäuse nach Möglichkeit nicht in folgenden Umgebungen.

Wassertiefen von mehr als 40 Meter. Umgebungen mit Temperaturen über 40 °C.

Bewahren Sie das Unterwassergehäuse nach Möglichkeit nicht in folgenden Umgebungen auf.

Umgebungen mit starker •

Sonneneinstrahlung.

Feuchte oder staubige Umgebungen.

In der Nähe von chemischen •

Substanzen wie Naphthalin oder Insektiziden.

Werfen Sie das Unterwassergehäuse nicht, und lassen Sie es nicht fallen.

Dies könnte ein Verbiegen des Gehäuses und Fehlfunktionen zur Folge haben.

Verwenden Sie nur die beiliegende Silikon-Paste.

Die Verwendung anderer Dichtungsmittel kann die Dichtheit des Unterwassergehäuses beeinträchtigen.

Dichtungsring

Fremdkörper auf dem Dichtungsring können das Eindringen • von Wasser verursachen. Ein einziges Haar oder Sandkorn in der Dichtung kann Lecks verursachen.

Falls die Dichtung beschädigt oder rissig ist, stellen Sie die Benutzung des Gehäuses sofort ein, und wenden Sie sich an den Canon-Kundendienst.

Lagern Sie das Unterwassergehäuse sorgsam in geöffnetem • Zustand, um eine Verformung des Dichtungsrings zu vermeiden und seine Wasserdichtfähigkeit aufrechtzuerhalten.

Schützen Sie die Dichtung während der Lagerung vor Staub • und Kratzern.

Damit das Kameragehäuse auch wasserdicht bleibt, sollten Sie den Dichtungsring einmal pro Jahr auswechseln.

Wenden Sie sich an Ihren Canon-Kundendienst, • um Ersatz-Dichtungsringe zu erhalten.

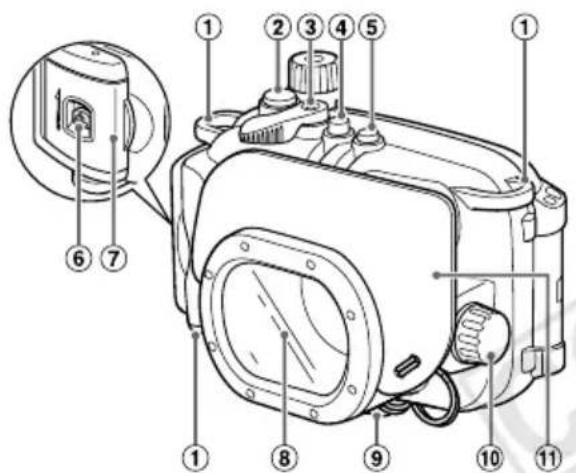

Überblick über die Komponenten

① Riemenbefestigung
② Auslöser
③ Zoom-Hebel
④ Taste ON/OFF
⑤ Wahltaste für Steuer-Ring
⑥ Entriegelungstaste
⑦ Verriegelung
⑧ Objektivfenster
⑨ Stativgewinde
⑩ Steuer-Ring
⑪ Streuscheibe

⑫ Modus-Wahlrad
⑬ Taste Direktwahl)/ (Direktdruck)
⑭ Taste ▶ (Wiedergabe)
⑮ Taste ☒ (Belichtungskorrektur)/☐ (Springen)/▲
⑯ Taste ↓ (Blitz)/▶
⑰ Taste FUNC.SET/FUNC./SET (Funktion/Einstellen)
⑱ Taste 🎨 (Makro)/MF (Manueller Fokus)/
⑲ Taste ⚙ (Selbstauslöser) 补 (Einzelbild löschen)/ ▼
⑳ Taste DISP. (Anzeige)
②1 Taste MENU

Vorbereitungen

Handschlaufe Trageriemen

1 Befestigen Sie die Schlaufe oder den Riemen, und passen Sie die Länge an.

Nehmen Sie den Trageriemen ab, und bringen Sie die Handschlaufe an, bevor Sie das Gehäuse unter • Wasser verwenden. Bei der Verwendung des Trageriemens besteht die Gefahr, dass sich der Riemen am Hals verheddert und zu Strangulation oder anderen Verletzungen führt. Benutzen Sie nur die im Lieferumfang des Unterwassergehäuses enthaltenen Handschlaufen.

Streuscheibe

2 Bringen Sie die Streuscheibe an.

Vermeiden Sie Kratzer auf der Oberfläche der • Streuscheibe, da dies die gleichmäßige Streuung des Blitzlichts verringert.

Die Effektivität der Streuscheibe kann • beeinträchtigt werden, wenn sich das Motiv zu nah an der Kamera befindet.

Abnehmen der Streuscheibe

Heben Sie die Streuscheibe wie abgebildet an, und entfernen Sie sie.

3 Lösen Sie die Verriegelung, um das Gehäuse zu öffnen.

Falls Sie eine handelsübliche Antibeschlaglösung • verwenden, tragen Sie sie mit einem weichen, trockenen Tuch nur auf die Innenseite des Objektivfensters auf. Sollte die Antibeschlaglösung versehentlich mit anderen Teilen in Kontakt kommen, wischen Sie sie sofort mit einem weichen, trockenen Tuch ab, da sonst Schäden verursacht werden können.

Dichtungsring

4 Tragen Sie Silikon-Paste auf den Dichtungsring auf.

1. Entfernen Sie den Dichtungsring, wie in der Abbildung gezeigt. Drücken Sie nicht Ihre Fingernägel hinein, und • ziehen Sie nicht gewaltsam am Dichtungsring.
2. Entfernen Sie Ablagerungen mit einem Wattestäbchen aus der Nut.
3. Geben Sie etwas (einen Tropfen) Silikon-Paste auf Ihre Fingerspitze, und überziehen Sie die gesamte Oberfläche des Dichtungsrings gleichmäßig mit der Paste.
4. Setzen Sie den Dichtungsring wieder ordnungsgemäß in die Nut ein. Achten Sie darauf, dass er dabei nicht • verdreht wird.

Vorbereiten der Kamera

Schlaufe Akku

Speicherkarte

5 Nehmen Sie die Schlaufe ab, und stellen Sie sicher, dass sich der Akku und eine Speicherkarte in der Kamera befinden.

Informationen zum richtigen Akku und zum • Einsetzen von Akku und Speicherkarte finden Sie im Kamera-Benutzerhandbuch.

Verwenden Sie einen ausreichend geladenen Akku.

Überprüfen Sie die geschätzte Kapazität Ihrer • Speicherkarte, und vergewissern Sie sich, dass genügend Speicherplatz für die Aufnahme Ihrer Bilder vorhanden ist.

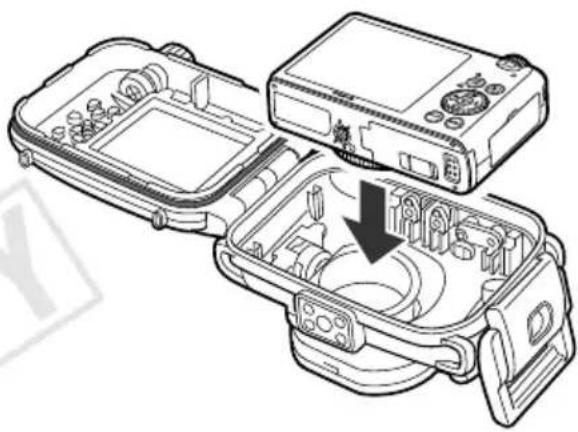

Einsetzen der Kamera in das Gehäuse

6 Setzen Sie die Kamera in das Unterwassergehäuse ein.

Wählen Sie einen Ort fern der salzigen Meerluft. • Halten Sie das Objektivfenster sauber, indem Sie es • behutsam mit einem trockenen Tuch abwischen.

7 Schließen Sie das Gehäuse. Vergewissern Sie sich, dass der

Vergewissern Sie sich, dass der Dichtungsring • frei von Fremdkörpern ist.

Stellen Sie sicher, dass die Verriegelung richtig • geschlossen ist.

Verwenden der Kamera

Anleitungen zur Verwendung der Kamera finden Sie im Kamera-Benutzerhandbuch.

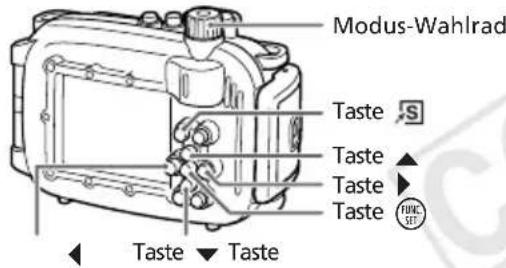

Unterwassermodus

Durch Auswahl des Modus: werden Blautöne abgeschwächt und natürlichere Farben bei Unterwasseraufnahmen erzielt.

Modus-Wahlrad Taste S Taste ▲ Taste ▶ Taste FUNC ST Taste ▼ Taste

1 Stellen Sie das Modus-Wahlrad auf SCN.
2 Drücken Sie die Taste 🎨 und danach die Tasten ▲▼, um 🔍 auszuwählen.
3 Drücken Sie die Tasten ◀▶, um auszuwählen, und drücken Sie dann die Taste RUNC SET.

Bei Unterwasseraufnahmen mit den Modi, P, Tv, Av oder M empfiehlt es sich, den Weißabgleich über das Menü FUNC. auf (Unterwasser) festzulegen.

Sie können den Weißabgleich manuell durch • Betätigung einer einzelnen Taste festlegen, wenn Sie die Funktion (Custom Weißabgleich) der Taste zuweisen. Versuchen Sie so, den Weißabgleich an die Aufnahmebedingungen anzupassen.

Verwenden des Einstellungs-Wahlrads

Die Verwendung des Einstellungs-Wahlrads mit dem Unterwassergehäuse weicht leicht von der Verwendung des Einstellungs-Wahlrads der Kamera selbst ab.

Drücken Sie gleichzeitig die Tasten ◀▶ und die Taste 📄.

Herausnehmen der Kamera Pflege und Wartung

1 Wischen Sie das Gehäuse gründlich trocken.

Säubern Sie das Gehäuse von Schmutz, Sand, Haaren und anderen Fremdkörpern, und waschen Sie es unter klarem, laufenden Wasser ab, um Salzablagerungen zu entfernen.

2 Öffnen Sie das Gehäuse, und entnehmen Sie die Kamera.

Befolgen Sie nachstehende Anweisungen nach der Verwendung des Unterwassergehäuses.

1 Schließen Sie das Gehäuse.

Waschen Sie das Innere des Unterwassergehäuses • nicht mit Wasser aus. Wischen Sie es mit einem weichen, trockenen Tuch ab.

2 Waschen Sie das Gehäuse gründlich mit klarem Wasser ab, und trocknen Sie es danach sorgfältig mit einem weichen, trockenen Tuch.

Besonders nach der Verwendung in Meerwasser • ist mehrstündiges Einweichen des geschlossenen Kameragehäuse in sauberem Wasser zu empfehlen, um Salzablagerungen zu entfernen.

Technische Daten

Wasserdichtfähigkeit: Entspricht dem IEC/JIS-Schutzgrad „IPX8“ Für den Einsatz bis zu einer Tiefe von 40 m

Wasserabdichtung: Dichtungsring (eingepresster O-Ring)

Gehäusematerial: Polykarbonat Betriebstemperaturen der Kamera: 0 bis 40 °C

Abmessungen: 140,6 x 91,5 x 85,1 mm (ohne vorstehende Teile)

Volumen: ca. 630 cm Gewicht: ca. 385 g (nur Unterwassergehäuse*)

Empfohlene Anzahl der gesondert erhältlichen Gewichte (WW-DC1) für das Unterwassergehäuse: Im Meerwasser: 2 Gewichte Im Süßwasser: 1 Gewicht

* Einschließlich Streuscheibe

Alle hier angegebenen Daten basieren auf den • Teststandards von Canon.

Änderungen am Aussehen und an den Spezifikationen des • Produkts können jederzeit ohne vorherige Benachrichtigung vorgenommen werden.
