Produkttyp	Elektrofahrrad (e-MTB)
Marke	Trek
Modell	Powerfly 5 Gen 4
Kategorie	Elektro-Mountainbike
Gewicht (geschätzt)	Ca. 24 kg
Antrieb	Bosch PowerTube oder PowerPack Lithium-Ionen-Akku, 36 V, Kapazität bis zu 725 Wh, 4 A Ladegerät
Motor	Bosch Performance Line CX (oder Performance Line)
Reichweite	Variabel je nach Unterstützungsmodus und Gelände
Unterstützungsmodi	AUS, ECO, TOUR, eMTB, TURBO, AUTO, RACE, CARGO (je nach Konfiguration)
Bedienbildschirm	Intuvia 100 oder Kiox 300
Bedieneinheit	LED Remote, System Controller, Mini Remote (je nach Version)
Konnektivität	Bluetooth Low Energy 5.0, eBike Flow App
Beleuchtung	Integriert, über die Bedieneinheit gesteuert
Schiebehilfe	Ja, Aktivierung über spezielle Taste
Bremsen	Hydraulische Scheibenbremsen (nicht spezifiziert, aber Standard bei diesem Modell)
Antrieb	Kettenschaltung (nicht spezifiziert, typischerweise Shimano oder SRAM)
Maximale Gepäckträgerlast	20 kg (hinten montierter Akku) oder 25 kg (unterrohr montierter Akku)
Wartung	Reinigung mit weichem, feuchtem Tuch, kein Hochdruckreiniger. Jährliche Inspektion durch autorisierten Händler
Akkulagerung	Temperatur 10-20°C, Ladung bei 30-60% für längere Zeiträume
Sicherheit	Helmpflicht empfohlen, Einhaltung der gesetzlichen Vorschriften, Vorsicht bei höherer Geschwindigkeit als bei herkömmlichen Fahrrädern
Garantie	Begrenzte lebenslange Garantie auf den Rahmen (unter Bedingungen)
Ersatzteile	Nur Original-Bosch-Teile verwenden, Reparatur durch autorisierten Händler

Häufig gestellte Fragen - Powerfly 5 Gen 4 TREK

Wie schalte ich mein Trek Powerfly 5 Gen 4 E-Bike ein?

Drücken Sie kurz die Ein-/Aus-Taste am Akku oder an der Bedieneinheit (je nach Konfiguration). Das eBike-System schaltet sich ein und die Leuchtanzeigen zeigen den Ladezustand und den Unterstützungsmodus an.

Wie ändere ich den Unterstützungsgrad während der Fahrt?

Verwenden Sie die Tasten + und - an der Bedieneinheit (LED Remote, System Controller oder Mini Remote), um den Unterstützungsgrad zu erhöhen oder zu verringern. Die Änderungen sind auf dem Bildschirm und den LEDs sichtbar.

Wie lade ich den Akku meines Powerfly 5 auf?

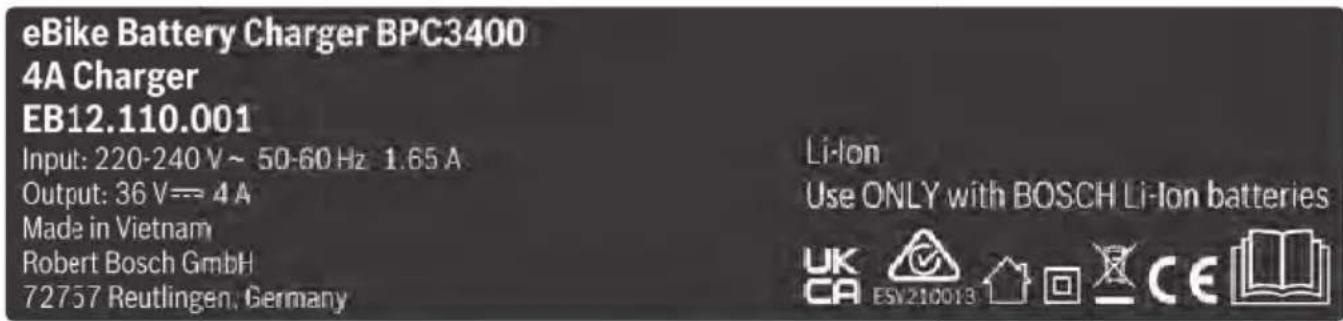

Schalten Sie den Akku aus, schließen Sie das Bosch 4A Ladegerät an eine Steckdose an und verbinden Sie dann den Ladeanschluss mit der Ladebuchse des Akkus. Das Laden kann am Fahrrad oder außerhalb erfolgen. Die LEDs zeigen den Fortschritt an. Nach vollständiger Ladung erlöschen die Leuchten.

Was tun, wenn der Bildschirm einen Fehler anzeigt?

Identifizieren Sie den Fehlercode. Bei nicht kritischen Fehlern (oranges Blinken) drücken Sie die Auswahltaste, um zu quittieren. Bei kritischen Fehlern (rotes Blinken) stellen Sie die Nutzung des Fahrrads ein und wenden Sie sich an einen autorisierten Händler. Weitere Informationen finden Sie in der eBike Flow App.

Wie verwende ich die Schiebehilfe?

Drücken Sie die Schiebehilfetaste (normalerweise die -Taste) länger als eine Sekunde, schieben Sie das Fahrrad dann vorwärts oder rückwärts. Der Motor hilft bis zu 4 km/h. Lassen Sie die Taste los, um zu pausieren; drücken Sie innerhalb von 10 Sekunden erneut, um sie wieder zu aktivieren.

Welche Unterstützungsmodi sind verfügbar?

Die Modi variieren je nach Händlerkonfiguration. Sie können OFF, ECO, TOUR, eMTB, TURBO, AUTO, RACE und CARGO enthalten. Sie können diese über die eBike Flow App anpassen.

Wie pflege ich den Akku, um seine Lebensdauer zu verlängern?

Lagern Sie den Akku an einem trockenen Ort zwischen 10°C und 20°C mit einem Ladezustand von 30-60%, wenn er länger als 3 Monate nicht benutzt wird. Lassen Sie den Akku nicht vollständig entladen. Reinigen Sie die Kontakte mit einem weichen Tuch und vermeiden Sie Hochdruckwasser.

Kann ich einen Gepäckträger an meinem Powerfly 5 anbringen?

Ja, aber beachten Sie die maximale Belastung: 20 kg bei hinten montiertem Akku, 25 kg bei unterrohr montiertem Akku. Überschreiten Sie diese Grenzen nicht, um Schäden am Rahmen oder am elektrischen System zu vermeiden.

Wie verbinde ich mein Smartphone mit dem Fahrrad?

Laden Sie die eBike Flow App auf Ihr Smartphone herunter. Aktivieren Sie Bluetooth und schalten Sie das eBike-System ein. Halten Sie die Ein-/Aus-Taste der Bedieneinheit länger als 3 Sekunden gedrückt, bis die LED blau blinkt, und folgen Sie dann den Anweisungen in der App.

Was tun, wenn mein Fahrrad nicht mehr angeht?

Überprüfen Sie zunächst, ob der Akku richtig eingesetzt und ausreichend geladen ist. Versuchen Sie, die Ein-/Aus-Taste am Akku zu drücken. Wenn nichts passiert, überprüfen Sie die Anschlüsse und Sicherungen. Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten Bosch-Händler.

BEDIENUNGSANLEITUNG Powerfly 5 Gen 4 TREK

Willkommen in unserer fahrrad-familie

Vielen Dank für den Kauf ihres neuen Fahrrads.

Wir glauben an das Fahrrad. Wir produzieren hochwertige Fahrader, damit Sie lange mit ihrem Kauf zufrieden sind.

Aus thisem Grund erhalt gedes Fahrrad unsere eingeschränkte lebenslange Garantie. Wir wünschen

ihnen viele problemmose Kilometer und viel Spaß auf ihrem neuen Fahrrad!

Wie auch immer, solten Siejemals Probleme mit ihrem Fahrrad besteht, konnen Sie sich jederzeit an ihren örtlichen Fachhändler wenden. Wenn das Problem weiterhin besteht, Kontaktieren Sieitte unseren

Kundendienst, um eine Lösung zu finden.

DE - Unbedingt vor der ersten Fahrt gründlich durchlesen 7

Was Sie unbedingt tun sollenen

1. Auch als langjähriger Radfahrer sollen den Sie die allgemeine Originalbetriebsanleitung sowie die Elektrorad Betriebsanleitung gründlich durchlesen, bevor Sie das erste Mal mit ihrem neuen Elektrorad fahren.

2. Beide Anleitungen enthalten detailierte Informationen und nutzliche Hinweise zu ihrem neuen Elektrorad.

3. Stellen Sie sichere, dass Sie die korrekte Bedienung, Wartung und Entsorgung samtlicher elektrischer Komponenten Ihres neuen Elektrorads verstanden haben.

4. Beachten Sie vor allem jegliche Sicherheitshinweise. Ihr Sicherheit und die der anderen Verkehrsteilnehmer sind sehr wichtig.

5. Benutzen Sie das Elektrorad niemals ohne eingebaute Batterie. Die Batterie muss beim Fahren immer eingebaut sein, andernfalls Funktioniert die Beleuchtung nicht, wenn sie gebraucht wird.

6. Fahren Sie das Elektrorad niemals ohne Sattel. Bei manchen Modellen wird die Sattelstütze mit einem Schnellspanner geklemmt. Falls Sattel und Sattelstütze gestöhlen werden, kann das anschließende Fahren ohne Sattel zu gefährlichen Situationen führen.
7. Überprüfen Sie Ihr Bike vor jeder Fahrt auf einwandfrei Funktion, lose Bauteile und Defekte. Wenn Sie ein Problem feststellen, wenden Sie sich zu dessen Behebung an ihren Fachhändler, bevor Sie das Bike wieder fahren.
8. Machen Sie sich stets bewusst, dass andere Verkehrsteilnehmer womglich nicht damit rechnen, dass ein Elektrorad schneller fahren kann als ein herkömmliches Fahrrad. Außen dem erhöht eine schnellere Geschwindigkeit das Unfallrisiko.
9. Setzen Sie Ihr Bike nicht missbrauchlich ein. Fahren Sie stattdessen stets entsprechend des Einsatzbereiches, für den Ihr Bike vorgesehen ist. Nutzungsart 1 (geplasterte Straβen wobei die Reifen am Boden bleiben) ist gültig für E-City / E-Trekking Bikes, Nutzungsart 3 (unebene Unterpründe, Reifen konnen kurzzeitig den Bodenkontakt verlieren) gilt für E-Mountainbikes. Weitere informationen finden sie in der allgemeinen "Original-betriebsanleitung".

10. Überlasten Sie den hinteren Gepäckträger nicht. Die maximal erlaubte Zuladung des hinteren Gepäckträgers von Elektrorads beträgt 20 kg (für Modelle mit Batterie-Halterung am Gepäckträger) beziehungsweise 25 kg (für Modelle mit Batterie-Halterung am Unterrohr). Bei Fahrrädern mit diesen Gepäckträger, welcher an beiden Seiten des hinteren Schutzblechs Streben hat sowie keine Ablagefälle hat, beträgt die maximal zulässige Gesamtbelastung 15 kg.

11. Das elektrische Antriebsystem Ichres neuen Bikes erfordert besondere Aufmerksamkeit.

12. Reinigen Sie Ihr Elektrorad niemals mit einem Hochdruckreiniger. Die elektrischen Komponenten sind feuchtgkeits-empfindlich. Unter Hochdruck auftreffendes Wasser kann in Steckverbindungen und andere Teile des ElektroSystems eindringen.

13. Behandeln Sie die Batterie entsprechig. Lassen Sie sie niemals fallen und setzen Sie sie keinen Stoffbelastungen aus. Eine Fehlbehandlung der Batterie kann zu schweren Schäden oder Überhitzung führen. In extrem seltenen Fälle kann es auch vorkommen, dass eine stark beschädigte oder anderweitig missbrauchte Batterie in Brand gerät.

14. Wenn Sie den Verdacht haben, die Batterie sei beschädigt, wenden Sie sich für eine gründliche Untersuchung umgehend an ihren Fachhändler.

15. Pflegen und warten Sie die Batterie entsprechend der später folgenden Anweisungen in dieser Elektrorad Betriebsanleitung.

Das Nichtbeachten dieser Anweisungen kann zu Schaden an der Batterie führen und einen Austausch der Batterie erfordern:

• Laden Sie die Batterie ausschließlich mit dem mitgelieferten Bosch-Ladegerät.
• Laden Sie den Akku vor längerer Nichtbenutzung auf bis etwa 60% (3 bis 4 LEDs der Ladezustandsanzeige leuchten). Prüfen Sie nach 6 Monaten den Ladezustand. Leuchtet nur noch eine LED der Ladezustandsanzeige, dann laden Sie den Akku wieder auf bis etwa 60% .
• Es ist nicht empfehlenswert, den Akku dauerhaft am Ladegerät angeschlossen zu halten.

• Wird der Akku langere Zeit in leerem Zustand aufbewahrt, kann er trotz der geringen Selfentladung beschädigt und die Speicherkapazität stark verringgert werden.
  Lagern Sie den Akku möglichst an einem trockenen, gut belufteten Platz. Schutzen Sie ihn vor Feuchtigkeit und Wasser.

• Bei ungenstigen Witterungsbedingungen ist es z.B. empfehlenswert, den Akku vom Elektrorad abzunehmen und bis zum nachsten Einsatz in geschlossenen Räumen aufzubewahren.

• Lagern Sie den Akku an folgenden Orten: in Räumen mit Rauchmeldern, nicht in der Nähe von brennbaren oder leicht entflammbaren Gegenständen und nicht in der Nähe von Hitzequellen.
• Der Akku kann bei Temperaturen von -10^ bis +60^ gelagert werden. Für eine lange Lebensdauer ist jedoch eine Lagerung bei ca. 20^ Raumtemperatur vorteilhaf. Achten Sie daraufuf, dass die maximale Lagertemperatur nicht übersritten wird. Lassen Sie den Akku z.B. im Sommer nicht im Auto liegen und lagern Sieihn außerhalb direkter Sonneneinstruhlung.
• Es wird emphohlen, den Akku für die Lagerung nicht am Fahrrad zu belassen.

5. Behandeln Sie ein Elektrorad beim Transport stets besonderss vorsichtig.

• Ein Elektrorad ist schwerer als ein „normales“ Fahrrad. Achten Sie beim Transport auf dem Auto auf die maximale Zuladung von Dach, Anhängerkupplung und/oder Fahrtradträger. Beachten Sie die entsprechenden Hinweise in den Bedienungsanleitungen von Auto und Fahrtradträger beziehungsweise die Vorschriften des Transport-unternehmens.
  Entfernen Sie Controller, Batterie und (falls vorhanden) Packtaschen vom Bike und packen Sie diese separat ein.
• Beachten Sie jegliche lokalen Vorschriften zum Transport von (E-)Bikes.
• Bei Transport eines einzelnen Li-Ion-Akku zählt dieser, aufgrund seiner Höhe und Leistung, als „Gefahrgut, Klasse 9" und unterliegt besonderen Transportbestimmungen. Diese Bestimmungen gelten für die meisten Fluggesellschaften und eine Speditionen. Bei einem Transport eines kompletten E-Fahrrads mit installiertem Akku, sind die Bestimmungen weniger streng. Vergewissern Sie sich vor Buchung ihrer Reise bei ihrer Fluggesellschaft oder Spedition, ob der Transport erlaubt ist oder welche Bestimmungen für den Transport gelten.

6. Zusatzteile am E-bike montieren.

Die elektrischen Kabel an Ihr hem E-bike sind verborgen im Rahmen und das Rad hat noch kritische Teile wie Drive Unit und Akku. Passen Sie sehr gut auf dass, wenn Sie Zusatzteile wie z.B. Flaschenhalter montieren, die elektrische Kabel oder die Akku nicht beschädigt werden von, zum Beispiel, zu lange oder spitze Schrauben. Das kann möglich Kurzschluss im System verursachen oder die Akku beschädigen.

WARNING. Kurzschluss im elektrischen System oder Beschädigung der Akku konnen theoretisch Überhitzen der Akku verursachen. Es istSolarogmoglichdassein beschadigte Akku zu Brennen anfangt.

7. Betrauen Sie ihren Fachhändler regelmäß mit der Wartung Ihr des neuen Bikes.

• Um die sichere und ordnungsgemäß Funktion ihres Fahrrads zu garantieren, muss das Rad regelmäßig, mindestens einmal pro Jahr, von ihrem Fachhändler gewartet werden.
• Ihr Handlher hat die Kenntnisse und das korrekte Werkzeug um ihr E-bike korrekt zu warten und Zusatzteile Ordnungsgemäß zu montieren.
  Wenden Sie sich bei jeglichen Fragen zu Ihr hem neuen Elektrorad an ihren Fachhändler!

Konformitätserklarung

Ihr Fahrrad wurde den geltenden europäischen Richtlinien und harmonisierten Normen entsprechend, konzipiert, getestet und hergestellt. Alle E-Fahränder tragen demnach eine CE-Kennzeichnung. Nähere Informationen dazu finden Sie in der Konformitätserklung (DoC), die zusammen mit ihrem Fahrrad gefelfert wurde. Im Fall des Verlustes können Sie in dem Geschäft, in dem Sie Ihr Fahrrad erworben haben, eine neue Konformitätserklung anfordern.

Eingeschränkte Garantie

Ihr Fahrrad ist durch eine eingeschränkte lebenslange Garantie abgedeckt.

Einzelheiten finden Sie auf unserer Website.

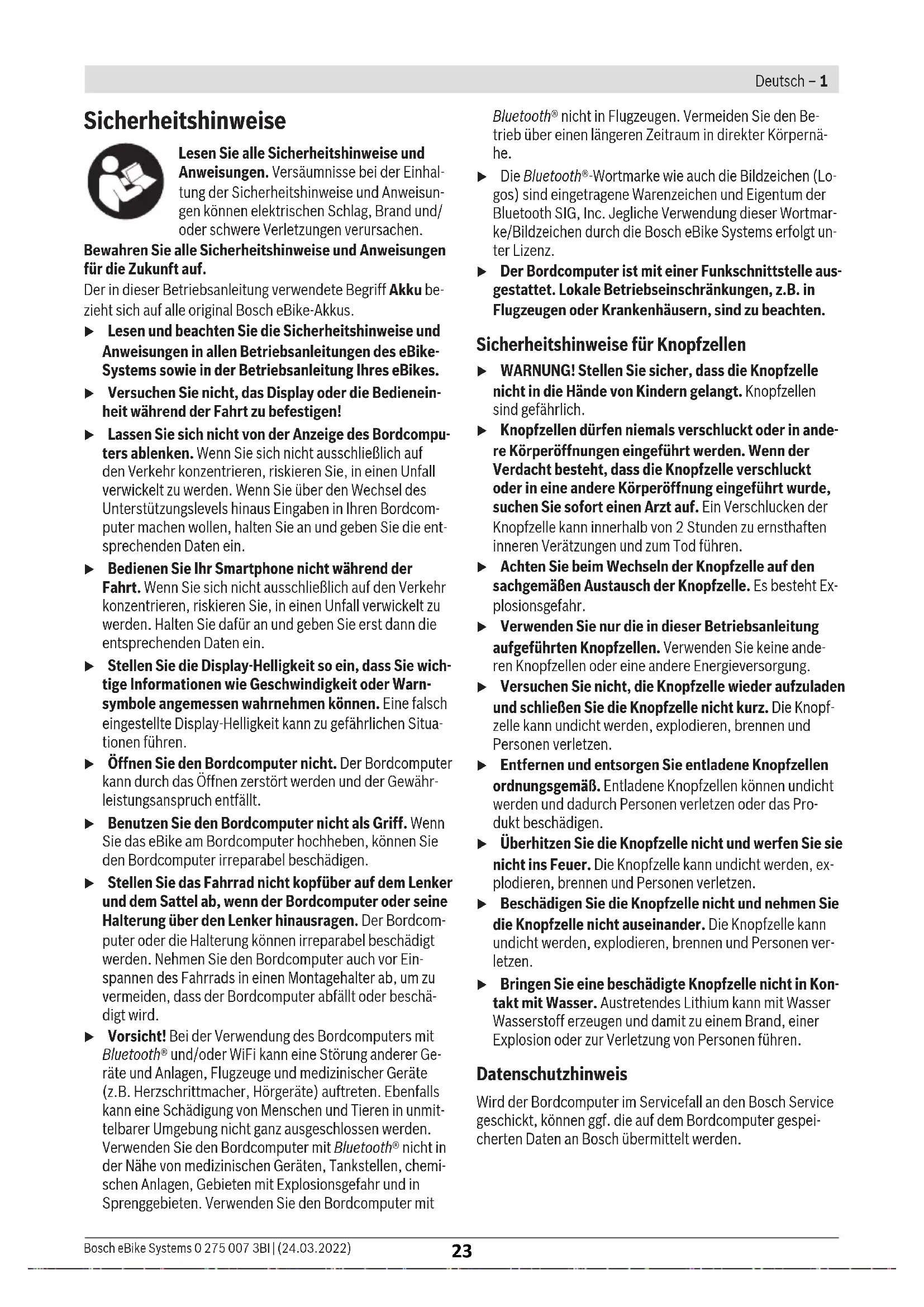

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in dieser Betriebsanleitung verwendete Begriff Akku bezieht sich auf alle original Bosch eBike-Akkus.

Lesen und beachten Sie die Sicherheitschinweise und Anweisungen in allen Betriebsanleitungen des eBikeSystems sowie in der Betriebsanleitung Ihres eBikes.
Versuchen Sie nicht, das Display oder die Bedieneinheit während der Fahrt zu befestigen!
Lassen Sie sich nicht von der Anzeige des Bordcomputers ablenken. Wenn Sie sich nicht ausschließlich auf den Verkehr konzentrieren, risikieren Sie, in einen Unfall verwickelt zu werden. Wenn Sie über den Wechsel des Unterstützungsk levels hinaus Eingaben in ihren Bordcomputer machen wollen, halten Sie an und geben Sie die entsprechenden Daten ein.
Bedieren Sie Ihr Smartphone nicht während der Fahrt. Wenn Sie sich nicht ausschließlich auf den Verkehr konzentrieren, riskieren Sie, in einen Unfall verwickelt zu werden. Halten Sie dazu an und geben Sie erst dann die entsprechenden Daten ein.
Stellen Sie die Display-Helligkeit so ein, dass Sie wichtige Informationen wie Geschwindigkeit oder Warnsymbole angemessen wahrnehmen konnen. Eine falsch eingestellte Display-Helligkeit kann zu gefährlichen Situationen führen.
Öffnen Sie den Bordcomputer nicht. Der Bordcomputer kann durch das Öffnen zerstört werden und der Gewährleistungsanspruch entfällt.
Benutzen Sie den Bordcomputer nicht als Griff. Wenn Sie das eBike am Bordcomputer hochheiten, konnen Sie den Bordcomputer irreparabel beschädigen.
Stellen Sie das Fahrrad nicht kopfüber auf dem Lenker und dem Sattel ab, wenn der Bordcomputer oder seine Halterung über den Lenker hinausragen. Der Bordcomputer oder die Halterung konnen irreparabel beschädigt werden. Nehmen Sie den Bordcomputer auch vor Einspannen des Fahrrads in einen Montagehalter ab, um zu vermeiden, dass der Bordcomputer abfällt oder beschädigt wird.
Vorsicht! Bei der Verwendung des Bordcomputers mit Bluetooth® und/oder WiFi kann eine Störung anderer Geräte und Anlagen, Flugzeuge und medizinischer Geräte (z.B. Herzschrittmacher, Hörgeräte) auftreten. Ebenfalls kann eine Schädigung von Menschen und Tieren in unmittelbarer Umgebung nicht ganz ausgeschlossen werden. Verwenden Sie den Bordcomputer mit Bluetooth® nicht in der Höhe von medizinischen Geräten, Tankstellen, chemischen Anlagen, Gebieten mit Explosionsgefahr und in Sprenggebieten. Verwenden Sie den Bordcomputer mit

Bluetooth® nicht in Flugzeugen. Vermeiden Sie den Betrieb über einen längeren Zeitraum in direkter Körpernähe.

Die Bluetooth®-Wortmarke wie auch die Bildzeichen (Logos) sind eingetragene Warenzeichen und Eigentum der Bluetooth SIG, Inc. Jegliche Verwendung dieser Wortmarke/Bildzeichen durch die Bosch eBike Systems erfolgt unter Lizenz.
Der Bordcomputer ist mit einer Funkschnittstelle ausgestattet. Lokale Betriebseinschrankungen, z.B. in Flugzeugen oder Krankenhäusern, sind zu beachten.

Sicherheitshinweise für Knopfzellen

WARNUNG! Stellen Sie sicher, dass die Knopfzelle nicht in die Hände von Kindern gelangt. Knopfzellen sind gefährlich.
Knopfzellendürfen niemals verschluckt oder in andere Körperöffnungen eingeführt werden. Wenn der Verdacht besteht, dass die Knopfelle verschluckt oder in eine andere Körperöffnung eingeführt wurde, suchen Sie sofort einen Arzt auf. Ein Verschlucken der Knopfelle kann innerhalb von 2 Stunden zu ernsthaften inneren Verzüngen und zum Tod führen.
Achten Sie beim Wechseln der Knopfelle auf den sachgemäßen Austausch der Knopfelle. Es besteht Ex-plosionsgefahr.
Verwenden Sie nur die in dieser Betriebsanleitung aufgeführten Knopfzellen. Verwenden Sie keine anderen Knopfzellern oder eine andere Energieversorgung.
Versuchen Sie nicht, die Knopfelle wieder aufzuladen und schreiben Sie die Knopfelle nicht kurz. Die Knopfelle kann undicht werden, explodieren, brennen und Personen verletzen.
Entfernen und entsorgen Sie entladene Knopfzenellen ordnungsgemäß. Entladene Knopfzenellen konnen undicht werden und dadurch Personen verletzen oder das Produkt beschädigen.
Überhitzen Sie die Knopfelle nicht und werfen Sie sie nicht ins Feuer. Die Knopfelle kann undicht werden, explodieren, brennen und Personen verletzen.
- Beschädigen Sie die Knopfelle nicht undnehmen Sie die Knopfelle nicht auseinander. Die Knopfelle kann undicht werden, explodieren, brennen und Personen verletzen.
- Bringen Sie eine beschädigte Knopfelle nicht in Kontakt mit Wasser. Austretendes Lithium kann mit Wasser Wasserstoff erzeugen und damit zu einem Brand, einer Explosion oder zur Verletzung von Personen führen.

Datenschutzhinweis

Wird der Bordcomputer im Servicefall an den Bosch Service geschickt, können ggf. die auf dem Bordcomputer gespeicherten Daten an Bosch übermittelt werden.

Produkt- und Leistungsbeschreibung

Bestimmungsgemäß Gerbrauch

Der Bordcomputer Intuvia 100 ist für die Anzeige von Fahr-daten vorgesehen.

Um das eBike System und den Bordcomputer Intuvia 100 in vollem Umfang nutzen zu konnen, wird ein compatibles Smartphone mit der App eBike Flow (erhaltlich im Apple App Store oder im Google Play Store) bestehtigt, z.B. für .

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellungen auf den Grafikseiten zu Beginn der Anleitung.

(1) Taste Bluetooth®
(2) Batteriefachdeckel
(3) Aufnahme Blockierschraube
(4)Bordcomputer-Kontakt
(5) Reset-Taste
(6) Blockierschraube Bordcomputer
(7) Halterung Bordcomputer
(8) Aufnahmeschale Bordcomputer
(9)Bordcomputer
(10) Dichtungsgummi
(11) Batterie (Knopfelle Typ CR2450)
(12) Schlitzschraubendrehera
(13) Batteriefach
(14) Befestigungsschraube Halterung

a) nicht im Lieferumfang enthalten

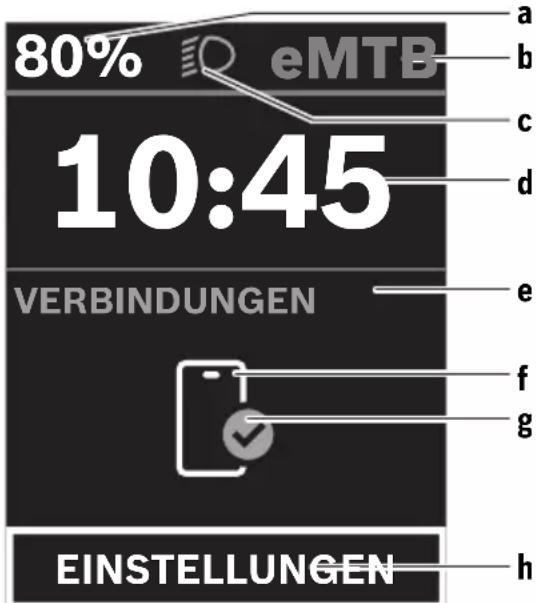

Anzeigeelemente Bordcomputer

(a) Akku-Ladezustandsanzeige
(b) Anzeige Fahrradbeleuchtung
(c) Anzeige Unterstützungslevel
(d) Anzeige Unterstützung der Antriebseinheit
(e) Anzeige Einheit
(f) Textanzeige
(g) Orientierungsleiste
(h) Werteanzeige
(i) Tachometeranzeige

Technische Daten

Bordcomputer Intuvia 100

Produkt-Code BHU3200
BetriebstemperaturA)	°C -5 ... +40
Lagertemperatur °C +10 ... +40
Batterien 1× CR2450

Bordcomputer Intuvia 100

Schutzart IP54

Gewicht, ca. g 63

Bluetooth® Low Energy 5.0

- Freqenz MHz 2400-2480

- Sendeleistung mW ≤ 1

A) Außerhalb这点 Temperaturbereichs kann es zu Störungen in der Anzeige kommt.
Die Lizenzinformationen für das Produkt sind unter der folgenden Internetadresse verfügbar: http://www.bosch-ebike.com/ licences.

Konformitätserklärgung

Hiermit erklart die Robert Bosch GmbH, Bosch eBike Systems, dass der Funkanlageotyp Intuvia 100 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: https://www.bosch-ebike.com/conformity.

Montage

Bordcomputer einsetzen und abnehmer (siehe Bild A)

Zum Einsetzen des Bordcomputers setzen Sie die Nasen des Batteriefachs (13) in die Aufnahmeschale (8) der Halterung ein und drücken Sie den Bordcomputer leicht nach unten. Zum Verriegeln drehen Sie den Bordcomputer im Uhrzeigersinn, bis er einrastet.

Zum Abnehmer des Bordcomputers (9) drehen Sie diesen entgegen dem Uhrzeigersinn und nehmen Sie den Bordcomputer aus der Aufnahmeschale (8).

• Wenn Sie das eBike abstellen, entnehmen Sie den Bordcomputer.

Blockierschraube einsetzen (siehe Bild B)

Es ist möglich, den Bordcomputer in der Halterung gegen Entnahme zu sichern. Dabei muss sich der Bordcomputer in der Halterung befinden. Lösen Sie die Befestigungsschraube (14) der Klemme mit einem Innensechskantschluss, bis sich die Halterung (7) bewegen{lasset. Drehen Sie die Halterung (7), bis die untere Seite des Bordcomputers zuganglich ist. Setzen Sie die Blockierschraube (6) ein und verschrauben Sie sie mit dem Bordcomputer. Richten Sie die Halterung (7) mit dem Bordcomputer korrekt aus undziehen Sie die Befestigungsschraube (14) mit einem Innensechskantschluss wieder fest.

Hinweis: Die Blockierschraube ist kein Diebstahlschutz.

Betrieb

Verbindung des Bordcomputers mit dem eBike-System (Pairing)

In der Regel ist Ihr Bordcomputer mit dem eBike-System bereits verbunden. Wenn das nicht der Fall ist, gehen Sie wie folgt vor:

• Installieren Sie die App eBike Flow.
• Aktivieren Sie Bluetooth® auf Ihr dem Smartphone und offen den Sie die App eBike Flow.
• Drucken Sie kurz die Taste Bluetooth®.
• Auf dem Display wird die Gerätekennung angezeigt.
• Wahlen Sie in der App eBike Flow das gewünschte Gerät mit der gleichen Kennung aus.

Weitere Hinweise finden Sie unter folgendem Link: https://www.bosch-ebike.com/de/help-center/intuvia-100.

Abhängig vom Betriebssystem des Smartphones kann die App eBike Flow kostenlos vom Apple App Store oder vom Google Play Store heruntergeladen werden.

Scannen Sie mit Ihr dem Smartphone den Code, um die App eBike Flow herunterzuladen.

Bordcomputer ein-/ausschalten

Schalten Sie das eBike-System ein.

Zum Einsatz den Bordcomputers bewegen Sie leicht das eBike oder tippen Sie auf das Display.

Zum Ausschalten des Bordcomputers haben Sie folgende,Möglichkeiten:

• Drücken Sie die Ein-/Aus-Taste an der Bedieneinheit, um das eBike-System auszuschalten.
  Auch der Bordcomputer wird abgeschaltet.
• Nehmen Sie den Bordcomputer aus der Halterung. Der Bordcomputer schaltet sich nach 60 s automatisch ab.

Energieversorgung des Bordcomputers

Der Bordcomputer wird von der CR2450-Knopfelle mit Energie versorgt.

Batterie wechseln (siehe Bild C)

Wenn die Batterie des Bordcomputers nahezu leer ist, wird Ihnen eine entsprechende Meldung auf dem Display angezeigt. Öffnen Sie den Batteriefachdeckel (2) mit einem Schlitzschraubendreher (12), entnehmer Sie die verbrauchte Batterie und setzen Sie eine neue Batterie vom Typ CR2450 ein. Die von Bosch empfohlenen Batterien können Sie bei ihrem Fahrradhandler erhalten.

Achten Sie beim Einsetzen der Batterie darauf, dass der Dichtungsgummi (10) richtig positioniert ist.

Verschreiben Sie das Batteriefach und setzen Sie den Bordcomputer in die Halterung ein.

Akku-Ladezustandsanzeige

Der Bordcomputer zeigt den Ladezustand des eBike-Akkus in Prozent an. Es wird beim Unterschieden des Akku-Lade

zustands von 30% bzw. 10% einmalig ein Hinweis angezeigt. Der Hinweis kann bestätigt werden oder wird nach 5 s nicht mehr angezeigt.

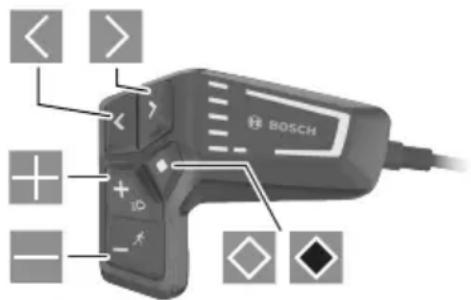

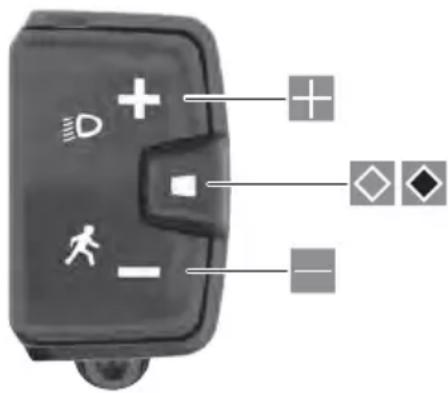

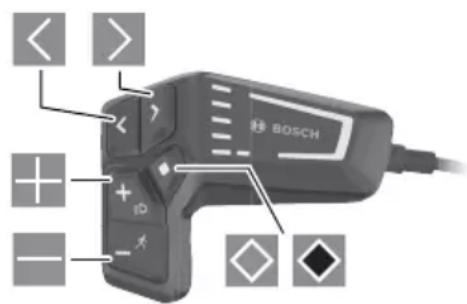

Bedienung

Die Taste Bluetooth® (1) verfügt über verschiedene Funktionen: Wenn der Bordcomputer mit einer Bedieneinheit verbunden war und aus der Halterung Herausgenommen wurde, können die Anzeigen innerhalb von 60 s gewechselt werden. Drücken Sie dazu kurz die Taste Bluetooth® (1).

Hinweis: Wenn Sie Ihr eBike mehrere Wochen nicht benutz- zen, entnehmer Sie den Bordcomputer aus seiner Halterung und versetzen Sie den Bordcomputer in den Lagerungsmodus. Drucken Sie hierzu die Taste Bluetooth (1) 8-11 s. Die Reset-Taste (5) dient dazu, den Bordcomputer auf Werkseinstellungen zurückzusetzen und alle Verbindungen zu löschen.

Die Bedienung des Bordcomputers und die Ansteuerung der Anzeigen kann über eine der dargestellen Bedieneinheiten erfolgen. Die Bedeutung der Tasten auf den Bedieneinheiten für die Display-Anzeigen können Sie der nachfolgenden Übersicht entnehmen.

Die Auswahltaste hat je nach Dauer des Tastendrucks 2 Funktionen.

LED Remote

Mini Remote

nach links blättern (nur für LED Remote)

nach rechts blättern (nur für LED Remote)

Unterstutzungslevelerhohen
Unterstutzungslevelverringern
Auswahltaste (kurzes Drucken)
Auswahltaste (langes Drucken >1 s)

Hinweis: Alle Oberflächendarstellungen und Oberflächentexte der folgenden Seiten entsprechen dem Freigabstand der Software. Nach einem Software-Update kann es sein, dass sich die Oberflächendarstellungen und/oder Oberflächentexte geringfügig verändern.

Hinweis: Abhängig von den Lichtverhältnissen gibt es eine Hintergrundbeleuchung, die nur über Tastendruck aktiviert wird. Die Dauer der Beleuchung kann eingestellt werden.

Anzeigen und Einstellungen des Bordcomputers

Geschwindigkeits- und Entfernungsanzeigen

In der Tachometeranzeige wird immer die aktuelle Geschwindigkeit angezeigt.

In der Funktionsanzeige - Kombination von Textanzeige und Werteanzeige - stehen Ohnen folgende Funktionen zur Auswahl:

• : seit dem letzten Zurücksetzen zurückgelegte Entfernung
  -Fahrzeit>: Fahrzeit seit dem letzten Zurücksetzen
  -Uhrzeit>:aktuelleUhrzeit
• : voraussichtliche Reichweite dervorhänden Akkuladung (bei gleichbleibenden Bedingungen wie Unterstützungsglevel, Streckenprofil usw.)
• <0 Geschwindigkeit>: seit dem letzten Zurücksetzen erreichte Durchschnittsgeschwindigkeit
• : seit dem letzten Zurücksetzen erreichte Maximalgeschwindigkeit
  : Anzeige der gesamten mit dem eBike zurückgelegten Entfernung (nicht rucksetzbar)

Hinweis: Der Bordcomputer zeigt automatisch eine Schaltempfehlung beim Fahren des eBikes an. Die Anzeige der Schaltempfehlung überlagert die Textanzeige (f) des Bordcomputers und kann manuell über die Grundeinstellungen deaktiviert werden.

Wechsel in der Anzeigefunktion

Drücken Sie die Taste oder so oft, bis die gewünschte Funktion angezeigt wird.

Drücken Sie die Auswahltaste so oft, bis die gewünschte Funktion angezeigt wird.

Bestimmte Einstellungen können nicht am Bordcomputer, sondern nur in der App eBike Flow vorgenommen werden, z.B.:

-
-
-

Außer dem erhalten Sie in der App eBike Flow einen Überblick über die Betriebsstunden und die verbauten Komponenten.

Grundeinstellungen anzeigen/anpassen

Hinweis: Das Einstellungsmenu kann nicht während der Fahrt aufgerufen werden.

Um in das Menu Grundeinstellungen zu gelangen, drücken Sie so lange die Auswahltaste an der Bedieneinheit, bis in der Textanzeige erscheidt.

Grundeinstellungen wechseln/verlassen

Drücken Sie die Taste oder so oft, bis die gewünschte Grundeinstellung angezeigt wird.

Drücken Sie die Auswahltaste so oft, bis die gewünschte Grundeinstellung angezeigt wird.

Hinweis: Die geänderte Einstellung wird beim Verlassen der jeweiligen Grundeinstellung automatisch gespeichert.

Grundeinstellungenändern

Drücken Sie zum Blättern nach unter kurz die Auswahltaste , bis der gewünschte Wert angezeigt wird.

Drücken Sie zum Blättern nach unter die Auswahltaste >1 s, bis der gewünschte Wert angezeigt wird.

Hinweis: Wenn Sie die entsprechende Taste gedrückt halten, erfolgt der Wechsel zum ersten Wert in den Grundeinstellungen automatisch.

Folgende Grundeinstellungen stehen zur Auswahl:

• : Hier konnen Sie aus einer Auswahl eine bevorzugte Anzeigesprache auswahlen.
• : Sie können Geschwindigkeit und Entfernung in Kilometern oder Meilen anzeigen setzen.
  -Uhrzeit>:HierkonnenSie dieUhrzeiteinstellen.
• : Sie können die Uhrzeit im 12-Stunden-oder im 24-Stunden-Format anzeigen halten.
• : Sie können die Anzeige einer Schaltempfehlung ein-bzw. ausschalten.
  -Hintergrundbeleuchting>: Hier konnen Sie die Dauer der Hintergrundbeleuchting einstellen.
• : Die Helligkeit kann in 5er-Schritten von 5-100% eingestellt werden.
  -Einstellungen zurücksetzen>: Hier konnen Sie durch langes Drücken der Auswahltaste die Einstellungen zurücksetzen.
  -Zertifikate>
• : Mit dieser Funktion können Sie das Menu Einstellungen verlassen.

Menu Grundeinstellungen verlassen

Das Menu Grundeinstellungen verlassen Sie automatisch bei Inaktivität von 60 s,fahren des eBikes oder mithilfe der Funktion.

Drücken Sie kurz die Auswahltaste um das Menu Grundeinstellungen mithilfe der Funktion zu verlassen.

Drücken Sie die Auswahltaste 1s, um das Menu Grundeinstellungen mithilfe der Funktion zu verlassen.

Wartung und Service

Wartung und Reinigung

Alle Komponenten dürfen nicht mit Druckwasser gereinigt werden.

Halten Sie den Bildschirm Ihres Bordcomputers sauber. Bei Verschmutzungen kann es zu fehlerhafter Helligeitserkennung kommt.

Verwenden Sie für die Reinigung Ihres Bordcomputers ein weiches, nur mit Wasser befeuchtetes Tuch. Verwenden Sie keine Reinigungsmittel.

Lassen Sie Ihr eBike-System mindestens einzelm im Jahr technisch überprüfen (u.a. Mechanik, Aktualität der System-software).

Zusätzlich kann der Fahrradnehmer für den Servicetermine eine Laufleistung und/oder einen Zeitraum zugrunde legen. In dieser Fall wird Ihn der Bordcomputer nach jedem Einschalten die Fälligkeit des Serviceterminins anzeigen.

Für Service oder Reparaturen am eBike wenden Sie sich bitte an einen autorisierten Fahrradhandler.

Lassen Sie alle Reparaturen ausschlieBlich von einem autorisierten Fahrradhandler ausführren.

Hinweis: Wenn Sie Ihr eBike zur Wartung bei einem Fahrrad-handler abgeben, wird empfohlen, und

vorübergehend zu deaktivieren, um einen Fehlalarm zu vermeiden.

Kundendienst und Anwendungsberatung

Bei allen Fragen zum eBike-System und seinen Komponenten wenden Sie sich an einen autorisierten Fahrradhandler. Kontaktdaten autorisierter Fahrradhandler finden Sie auf der Internetseite www.bosch-ebike.com.

Transport

Wenn Sie Ihr eBike außerhalb Ihres Autos z.B. auf einem Autogepackträger mit sich führen, behmen Sie den Bordcomputer und den eBike-Akku ab, um Beschädigungen zu vermeiden.

Entsorgung

Antriebsinheit, Bordcomputer inkl. Bedieneinheit, Akku, Geschwindigkeitssensor, Zubehor und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführrt werden.

Stellen Sie eigenständig sicher, dass personenbezogene Daten vom GerätGISucht wurden.

Werfen Sie eBikes und ihre Komponenten nicht in den Hausmull!

Gemäß der europäischen Richtlinie 2012/19/EU mussen nicht mehr gebrauchsfähige Elektrogeräte und gemäß der europäischen Richtlinie 2006/66/EG mussen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederverwendung zugeführrt werden.

Geben Sie nicht mehr gebrauchsfähige Bosch eBike-Komponentenitte kostenlos bei einem autorisierten Fahrradhander oder bei einem Wertstoffhof ab.

Änderungen vorbehalten.

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in dieser Betriebsanleitung verwendete Begriff Akku bezieht sich auf alle original Bosch eBike-Akkus.

Lesen und beachten Sie die Sicherheitschinweise und Anweisungen in allen Betriebsanleitungen des eBikeSystems sowie in der Betriebsanleitung Ihres eBikes.
Versuchen Sie nicht, das Display oder die Bedieneinheit während der Fahrt zu befestigen!
Lassen Sie sich nicht von der Anzeige des Bordcomputers ablenken. Wenn Sie sich nicht ausschließlich auf den Verkehr konzentrieren, risikieren Sie, in einen Unfall verwickelt zu werden. Wenn Sie über den Wechsel des Unterstützungsk levels hinaus Eingaben in ihren Bordcomputer machen wollen, halten Sie an und geben Sie die entsprechenden Daten ein.
Bedieren Sie Ihr Smartphone nicht während der Fahrt. Wenn Sie sich nicht ausschließlich auf den Verkehr konzentrierten, riskieren Sie, in einen Unfall verwickelt zu werden. Halten Sie dazu an und geben Sie erst dann die entsprechenden Daten ein.
Stellen Sie die Display-Helligkeit so ein, dass Sie wichtige Informationen wie Geschwindigkeit oder Warnsymbole angemessen wahrnehmen konnen. Eine falsch eingestellte Display-Helligkeit kann zu gefährlichen Situationen führen.
Öffnen Sie den Bordcomputer nicht. Der Bordcomputer kann durch das Öffnen zerstört werden und der Gewährleistungsanspruch entfällt.
Benutzen Sie den Bordcomputer nicht als Griff. Wenn Sie das eBike am Bordcomputer hochheiten, konnen Sie den Bordcomputer irreparabel beschädigen.
Stellen Sie das Fahrrad nicht kopfüber auf dem Lenker und dem Sattel ab, wenn der Bordcomputer oder seine Halterung über den Lenker hinausragen. Der Bordcomputer oder die Halterung konnen irreparabel beschädigt werden. Nehmen Sie den Bordcomputer auch vor Einspannen des Fahrrads in einen Montagehalter ab, um zu vermeiden, dass der Bordcomputer abfällt oder beschädigt wird.

Datenschutzhinweis

Wird der Bordcomputer im Servicefall an den Bosch Service geschickt, können ggf. die auf dem Bordcomputer gespeicherten Daten an Bosch übermittelt werden.

Produkt- und Leistungsbeschreibung

Bestimmungsgemäß Gerbrauch

Der Bordcomputer Kiox 300 ist für die Anzeige von Fahrdaten vorgesehen.

Um den Bordcomputer Kiox 300 in vollem Umfang nutzen zu küssen, wird ein kompatibles Smartphone mit der App eBike Flow (erhaltlich im Apple App Store oder im Google Play Store) besteht.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellungen auf den Grafikseiten zu Beginn der Anleitung.

(1) Display
(2) Kabelabgang
(3) Sicherungsplatte
(4) Rasthaven
(5)Adaperschale
(6) Display-Kontakte
(7) Halter-Kontakte
(8) Display-Aufnahme
(9) Befestigungsschraube Display-Aufnahme
10) Steg für Halteband^a

a) Halteband ist nicht im Lieferumfang enthalten.

Technische Daten

Bordcomputer Kiox 300
Produkt-Code BHU3600
BetriebstemperaturA)	°C -5 ... +40
Lagertemperatur °C +10 ... +40
Schutzart IP54
Gewicht, ca. g 32

A) Außerhalb这点es Temperaturbereichs kann es zu Störungen in der Anzeige kommt.
Die Lizenzinformationen für das Produkt sind unter der folgenden Internetadresse verfügbar: https://www.bosch-ebike.com/ licences

Montage

Display aufsetzen und abnehmer (siehe Bild A)

Zum Aufsetzen des Displays (1) setzen Sie das Display (1) an der in Fahrtrichtung vorderen Kante der Display-Aufnahme (8) am Rasthaken (4) an und drücken Sie das Display (1) mit der hinteren Seite auf die Display-Aufnahme (8). Zum Abnehmer des Displays (1) ziehen Sie das Display (1) soweit zu sich ①, bis Sie das Display (1) abheben konnen ②.

An den Steg (10) kann ein Halteband befestigt werden.

Hinweis: Das eBike-System schaltet sich ab, wenn Sie langsamer als 3km / h fahren und den Bordcomputer aus der Halterungnehmen. Dies gilt nicht fur eBikes mit einer Unterstützung bis 45km / h .

Einsetzen der Sicherungsplatte (siehe Bild B)

Hinweis: Abhängig von Konstruktion/Einbau der Display-Aufnahme kann es sein, dass die Sicherungslatte nicht eingesetzt werden kann. Das Display muss damit montiert sein. Schieben Sie von unter die Sicherungslatte (3) in die Adapterschale (5) ein, bis die Sicherungslatte (3) hörbar einrastet.

Ab diesen Zeitpunkt konnen Sie das Display (1) nicht mehr von der Display-Aufnahme (8) abheben, ohne die Display-Aufnahme (8) aus der Adapterschale (5) durch Lös beider Befestigungsschrauben (9) auszubauen.

Hinweis: Die Sicherungslatte (3) ist keine Diebstahlsicherung.

Bedienung

Die Bedienung des Displays und die Ansteuerung der Anzei- gen erfolgen über eine Bedieneinheit.

Die Bedeutung der Tasten auf der Bedieneinheit für die Display-Anzeigen konnen Sie der nachfolgenden Übersicht entnehmen. Die Auswahltaste hat je nach Dauer des Andrucks 2 Funktionen.

nach links blättern
nach rechts blättern
nach offen blättern
nach unten blättern
zur 2. Screen-Ebene wechseln (kurzes Drücken)
EinstellungsmENU im Status-Screen öffnen (kurzes Drücken)
Screen-bezogene Optionen offen z.B. (langes Drucken >1s

Hinweis: Alle Oberflächendarstellungen und Oberflächentexte der folgenden Seiten entsprechen dem Freigabstand der Software. Nach einem Software-Update kann es sein, dass sich die Oberflächendarstellungen und/oder Oberflächentexte geringfügig verändern.

Status-Screen

Vom Start-Screen erreichen Sie den Status-Screen durch Drücken der Taste.

a Akku-Ladezustand
b Unterstutzungslevel
c Fahrradbeleuchtung
d Uhrzeit
e Verbindungsanzeige
f Verbindung zu Smartphone
g Verbindungsstatus
h Einstellungsmenu

Von diesen Screen können Sie das EinstellungsmENU erreichen, indem Sie die Taste drucken.

Hinweis: Das Einstellungsmenu kann nicht während der Fahrt aufgerufen werden.

Das EinstellungsmENU enthalt folgende Menupunkte:

HierfindensiediefolgendenMenupunkte.

Hier kann der Wert für Reichweite zusückgesetzt werden.

Hier können Einstellungen für automatisches Rücksetzen vorgenommen werden.

Hier kann der Wert des Radumfangs angepasst oder auf die Standardeinstellung zurückgesetzt werden.

Hier wird Ihnen der{nachste Servicetermin angezeigt, sofern dieser vom Fahrradhandler eingestellt wurde.

Hier werden die eingesetzten Komponenten mit ihren Versionsnummern angezeigt.

HierfindensiediefolgendenMenupunkte.

Hier konnen Sie zwischen den Anzeigen , oder auswahlen.

Hier konnen Sie aus einer Auswahl eine bevorzugte Anzeigesprache auswahlen.

Hier konnen Sie zwischen dem metrischen oder imperialen Maßsystem auswahlen.

Uhrzeit>

Hier konnen Sie die Uhrzeit einstellen.

Hier konnen Sie zwischen 2 Zeitformaten wahlen.

Hier konnen Sie die Display-Helligkeit einstellen.

Einstellungen zurücksetzen

Hier konnen Sie alle Systemeinstellungen auf die Standardwerte zusücksetzen.

• Unter dem Menüpunkt finden Sie Informationen zu Kontakten () und Zertifikaten ().

Das Einstellungsmenu verlassen Sie mit der Taste oder mit der Taste.

Mit der Taste erreichen Sie den Start-Screen.

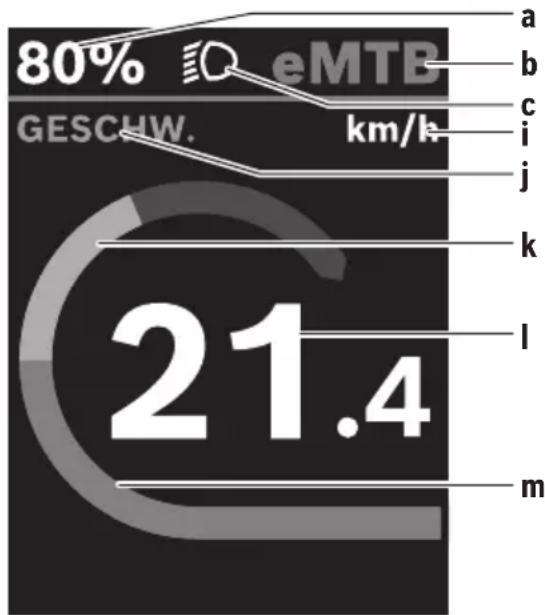

Start-Screen

Wenn Sie vor dem letzten Ausschalten keinen anderen Screen ausgewählten haben, wird Ihn den dieser Screen angezeigt.

a Akku-Ladezustand
b Unterstutzungslevel
c Fahrradbeleuchtung
Anzeige Geschwindigkeitseinheit
Anzeigentitel
k eigene Leistung
Geschwindigkeit
m Motorleistung

Die Anzeigen a ... c bilden die Statusleiste und werden auf jeder Screen angezeigt.

Von diesen Screen konnen Sie mit der Taste zum Status-Screen wechseln oder mit der Taste weitere Screens erreichen. In diesen Screens werden Statistikdaten, die Akku-Reichweite und Durchschnittswerte dargestellt.

Von jedem dieser Screens konnen Sie eine zweite Ebene an Daten mit der Taste erreichen.

Befindet sich der Anwender beim Ausschalten auf einem anderen Screen als dem Start-Screen, dann wird der zuletzt angezeigte Screen beim erneuten Einsatz des eBikes wieder angezeigt.

Durch längeres Drucken der Auswahltaste können Sie die Statistikdaten Ihrer Fahrt oder Ihres Ausflugs zurücksetzen (nicht im Screen ).

Wartung und Service

Wartung und Reinigung

Alle Komponenten dürfen nicht mit Druckwasser gereinigt werden.

Halten Sie den Bildschirm Ihres Bordcomputers sauber. Bei Verschmutzungen kann es zu fehlerhafter Helligeitserkennung kommt.

Verwenden Sie für die Reinigung Ihres Bordcomputers ein weiches, nur mit Wasser befeuchtetes Tuch. Verwenden Sie keine Reinigungsmittel.

Lassen Sie Ihr eBike-System mindestens einzelm im Jahr technisch überprüfen (u.a. Mechanik, Aktualität der System-software).

Zusätzlich kann der Fahrradnehmer für den Servicetermine eine Laufleistung und/oder einen Zeitraum zugrunde legen. In dieser Fall wird Ihn der Bordcomputer nach jedem Einschalten die Fälligkeit des Serviceterminins anzeigen.

Für Service oder Reparaturen am eBike wenden Sie sich bitte an einen autorisierten Fahrradhandler.

Lassen Sie alle Reparaturen ausschlieBlich von einem autorisierten Fahrradhandler ausfuhren.

Hinweis: Wenn Sie Ihr eBike zur Wartung bei einem Fahrrad-handler abgeben, wird empfohlen, und vorübergehend zu deaktivieren, um einen Fehlalarm zu vermeiden.

Kundendienst und Anwendungsberatung

Bei allen Fragen zum eBike-System und seinen Komponenten wenden Sie sich an einen autorisierten Fahrradhändler. Kontaktdaten autorisierter Fahrradhändler finden Sie auf der Internetseite www.bosch-ebike.com.

Transport

Wenn Sie Ihr eBike außerhalb Ihres Autos z.B. auf einem Autogepackträger mit sich führen, behmen Sie den Bordcomputer und den eBike-Akku ab, um Beschäftigungen zu vermeiden.

Entsorgung

Antriebsinheit, Bordcomputer inkl. Bedieneinheit, Akku, Geschwindigkeitssensor, Zubehor und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführrt werden.

Stellen Sie eigenständig sicher, dass personenbezogene Daten vom Gerät gelöscht wurden.

Werfen Sie eBikes und ihre Komponenten nicht in den Hausmull!

Gemäß der europäischen Richtlinie 2012/19/EU mussen nicht mehr gebrauchsfähige Elektrogeräte und gemäß der europäischen Richtlinie 2006/66/EG mussen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederverwendung zugeführrt werden.

Geben Sie nicht mehr gebrauchsfähige Bosch eBike-Komponentenitte kostenlos bei einem autorisierten Fahrradhandler oder bei einem Wertstoffhof ab.

Änderungen vorbehalten.

Lesen Sie alle Sicherheitshinweise und

Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in dieser Betriebsanleitung verwendete Begriff Akku bezieht sich auf alle original Bosch eBike-Akkus.

Lesen und beachten Sie die Sicherheitshinweise und Anweisungen in allen Betriebsanleitungen des eBikeSystems sowie in der Betriebsanleitung Ihres eBikes.
Versuchen Sie nicht, das Display oder die Bedieneinheit während der Fahrt zu befestigen!
Die Funktion SchieberhilfeoridausschlieBlichbeim Schiebernde Bikes verwendet werden.Haben die Rder des eBikes beim Benutzen der Schieberhilfe keinen Bodenkontakt,besteht Verletzungsgefahr.
- Wenn die Schieberhilfe eingeschaltet ist, drehen sich möglicherweise die Pedale mit. Achten Sie bei aktivierter Schieberhilfe daraufuf, dass ihre Beine genugend Abstand zu den sich drehenden Pedalen haben. Es besteht Verletzungsgefahr.
Sorgen Sie bei der Verwendung der Schieberhilfe davon, dass Sie das eBike jederzeit kontrollieren und sicheren halten konnen. Die Schieberhilfe kann unter bestimmten Bedingungen aussetzen (z.B. Hindernis am Pedal oder versehentliches Abrutschen von der Taste der Bedieneinheit). Das eBike kann sich plottlich ruckwarts auf Sie zu bewegen oder ins Kippen geraten. Dies stellt insbesondere bei zusätzlicher Beladung ein Risiko für den Nutzer dar. Bringen Sie das eBike mit der Schieberhilfe nicht in Situationen, in denen Sie das eBike aus eigener Kraft nicht halten konnen!
Stellen Sie das Fahrrad nicht kopfüber auf dem Lenker und dem Sattel ab, wenn die Bedieneinheit oder seine Halterung über den Lenker Herausragen. Die Bedieneinheit oder die Halterung konnen irreparabel beschädigt werden.
Schlieben Sie kein Ladegerät an das eBike-System an, wenn das eBike-System einen kritischen Fehler meldet. Dies kann zur Zerstörung Ihres Akkus führen, der Akku kann in Brand geraten und so zu schweren Verbrennungen und anderen Verletzungen führen.
Die Bedieneinheit ist mit einer Funkschnittstelle ausgestattet. Lokale Betriebseinschrankungen, z.B. in Flugzeugen oder Krankenhäusern, sind zu beachten.
Vorsicht! Bei der Verwendung der Bedieneinheit mit Bluetooth® kann eine Störung anderer Geräte und Anlagen, Flugzeuge und medizinischer Geräte (z.B. Herzschrittmacher, Hörgeräte) auftreten. Ebenfalls kann eine Schädigung von Menschen und Tieren in unmittelbarer Umgebung nicht ganz ausgeschlossen werden. Verwenden Sie die Bedieneinheit mit Bluetooth® nicht in der Nähe von medizinischen Geräten, Tankstellen, chemischen

Anlagen, Gebieten mit Explosionsgefahr und in Sprenggebieten. Verwenden Sie die Bedieneinheit mit Bluetooth® nicht in Flugzeugen. Vermeiden Sie den Betrieb über einen längeren Zeitraum in direkter Körpernäre.

Die Bluetooth®-Wortmarke wie auch die Bildzeichen (Logos) sind eingetragene Warenzeichen und Eigentum der Bluetooth SIG, Inc. Jegliche Verwendung dieser Wortmarke/Bildzeichen durch die Bosch eBike Systems erfolgt unter Lizenz.
Beachten Sie alle nationalen Vorschriften zur Zulassung und Verwendung von eBikes.

Datenschutzhinweis

Beim Anschluss des eBikes an das Bosch DiagnosticTool 3 werden Daten zu Zwecken der Produktverbesserung über die Nutzung der Bosch Antriebseinheit (u.a. Energieverbrauch, Temperatur etc.) an Bosch eBike Systems (Robert Bosch GmbH) übermittelt. Nähere Informationen erhalten Sie auf der Bosch eBike-Website www.bosch-ebike.com.

Produkt- und Leistungsbeschreibung

Bestimmungsgemäß Gerbrauch

Die Bedieneinheit LED Remote ist für die Steuerung eines Bosch eBike-Systems und die Ansteuerung eines Bordcomputers vorgesehen. Sie können damit außer dem die Unterstützungsl level in der App eBike Flow wechseln.

Um die Bedieneinheit in vollem Umfang nutzen zu konnen, wird ein kompatibles Smartphone mit der App eBike Flow besteht.

Uber Bluetooth® kann die App eBike Flow erreicht werden.

Abhängig vom Betriebssystem des Smartphones kann die App eBike Flow kostenlos vom Apple App Store oder vom Google Play Store heruntergeladen werden.

Scannen Sie mit Ihrer Smartphone den Code, um die App eBike Flow herunterzuladen.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellungen auf den Grafikseiten zu Beginn der Anleitung.

Alle Darstellungen von Fahrradteilen, außer Antriebseinheit, Bordcomputer inkl. Bedieneinheit, Geschwindigkeitssensor und den dazugehörigen Halterungen, sind schematisch und konnen bei ihrem eBike abweichen.

(1) Ein-/Aus-Taste
(2) Auswahltaste
(3) LEDs für Akku-Ladezustandsanzeige
(4) ABS-LED (optional)
(5) Unterstutzungslevel-LED
(6) Halterung
(7) Diagnose-Anschluss (nur für Wartungszwecke)

(8) Taste Unterstützung senken -/ Schiebereilfe
(9) Taste Unterstützung erhöhen +/- Fahrradbeleuchtung
(10) Taste Helligkeit vermindern/ zurückblättern
(11) Taste Helligkeit erhöhen/ Weiterblättern
(12) Umgebungslichtsensor

Technische Daten

Bedieneinheit LED Remote
Produkt-Code BRC3600
Ladestrom USB-Anschluss max. A)	mA 600
Ladespannung USB-Anschluss A)	V	5
USB-Ladekabel B)		USB Type-C® C)
Ladetemperatur °C 0 ... +45
Betriebstemperatur °C -5 ... +40
Lagertemperatur °C +10 ... +40
Diagnoseschnittstelle USB Type-C®		C)
Lithium-lonen-Akku intern V		3,7
	mAh	75
Schutzart IP54
Abmessungen (ohne Befestigung)	mm 74 × 53 × 35
Gewicht g 30
Bluetooth® Low Energy 5.0
- Frequenz	MHz	2400-2480
- Sendeleistung	mW 1

A) Angabe zum Laden der LED Remote; externe Geräte können nicht geladen werden.
B) ist nicht im Standard-Lieferumfang enthalten
C) USB Type-C® und USB-C® sind Markenzeichen des USB Implementers Forums.

Die Lizenzinformationen für das Produkt sind unter der folgenden Internetadresse verfügbar: https://www.bosch-ebike.com/ licences

Konformitätserklärgung

Hiermit erklart die Robert Bosch GmbH, Bosch eBike Systems, dass der Funkanlage typ LED Remote der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: https://www.bosch-ebike.com/conformity.

Betrieb

Voraussetzungen

Das eBike-System kann nur aktiviert werden, wenn folgende Voraussetzungen erfüllt sind:

• Ein ausreichend geladener Akku ist eingesetzt (siehe Betriebsanleitung des Akkus).

• Der Geschwindigkeitssensor ist richtig angeschlossen (siehe Betriebsanleitung der Antriebseinheit).

Energieversorgung der Bedieneinheit

Ist ein ausreichend geladener eBike-Akku in das eBike eingesetzt und ist das eBike-System eingeschaltet, wird der Bedieneinheit-Akku vom eBike-Akku mit Energie versorgt und geladen.

Sollte der interne Akku einmal einen sehr niedrigen Ladezustand haben, konnen Sie über den Diagnose-Anschluss (7) mit einem USB Type-C-Kabel den internen Akku mit einer Powerbank oder einer anderen geeigneten Stromquelle laden (Ladespannung 5 V; Ladestrom max. 600mA ).

Schlieben Sie immer die Klappe des Diagnose-Anschlusses (7), damit kein Staub und keine Feuchtigkeit eindringen konnen.

eBike-System ein-/ausschalten

Zum Einsatz des eBike-Systems drücken Sie kurz die Ein-/Aus-Taste (1). Nach der Startanimation wird Ihnen der Ladezustand des Akkus mit der Ladezustandsanzeige (3) und der eingestellte Unterstützungslevel mit der Anzeige (5) farbig angezeigt. Das eBike ist fahrbereit.

Die Helligkeit der Anzeige wird durch den Umgebungslicht-sensor (12) geregelt. Decken Sie deshalb den Umgebungs-lichtsensor (12) nicht ab.

Der Antrieb wird aktiviert, sobald Sie in die Pedale trenen (außer im Unterstützungsglevel OFF). Die Motorleistung richtet sich nach dem eingestilten Unterstützungsglevel.

Sobald Sie im Normalbetrieb aufhören, in die Pedale zu treten, oder sobald Sie eine Geschwindigkeit von 25 / 45km / h erreicht haben, wird die Unterstützung durch den eBike-Antrieb abgeschaltet. Der Antrieb wird automatisch wieder aktiviert, sobald Sie in die Pedale treten und die Geschwindigkeit unter 25 / 45km / h liegt.

Zum Ausschalten des eBike-Systems drücken Sie kurz (< 3 s) die Ein-/Aus-Taste (1). Die Akku-Ladezustandsanzeige (3) und die Unterstützungsglevel-LED (5) erlösen.

Wird etwa 10 Minuten lang keine Leistung des eBike-Antriebs abgerufen (z.B. weil das eBike steht) und keine Taste an Bordcomputer oder Bedieneinheit des eBikes gedrückt, schaltet sich das eBike-System automatisch ab.

Akku-Ladezustandsanzeige

Die Akku-Ladezustandsanzeige (3) zeigt den Ladezustand des eBike-Akkus an. Der Ladezustand des eBike-Akkus kann ebenfalls an den LEDs am Akku selbst abgelesen werden.

In der Anzeige (3) entspricht jeder eisblaue Balken 20% Kapazität und jeder weiße Balken 10% Kapazität. Der oberste Balken zeigt die maximale Kapazität an.

Beispiel: Angezeigt werden 4 eisblaue Balken und ein wei- ber Balken. Der Ladezustand betragt zwischen 81% und 90%

Bei geringer Kapazität wechseln die unteren beiden Anzei- gen die Farbe:

Balken Kapazität

Wird der eBike-Akku geladen, blinkt der oberste Balken der Akku-Ladezustandsanzeige (3).

Unterstützungslever einstellen

Sie können an der Bedieneinheit mit den Tasten (8) und (9) einstehen, wie stark Sie der eBike-Antrieb beim Treten unterstutz. Der Unterstützungsklevel kann jederzeit, auch während der Fahrt, geändert werden und wird Ohnen farblich angezeigt.

Level Hinweise

OFF	Die Motorunterstützung ist abgescheltet, das eBike kann wie ein normales Fahrrad allein durch Treten fortbewegt werden.
ECO	wirksame Unterstützung bei maximaler Effizi-enz, für maximale Reichweite
TOUR	gleichmäßige Unterstützung, für Touren mit großer Reichweite
TOUR+	dynamische Unterstützung für natürliches und sportivesfahren
eMTB/SPORT	optimale Unterstützung in jedem Terrain, sport-liches Anfahren, verbesserte Dynamik, maxi-male Performance
TURBO	maximale Unterstützung bis in hohe Trittfre-quenzen, für sportivesfahren
AUTO	Die Unterstützung wird dynamisch an die Fahr-situation angepasst.
RACE	maximale Unterstützung auf der eMTB-Renn-strecke; sehr direktes Ansprechverhalten und maximaler „Extended Boost" für bestmögliche Leistung in Wettbewerbssituationen
CARGO\( ^{A)} \)	gleichmäßige, kräftige Unterstützung, um schwere Gewichtete sicher transportieren zu konnen

A) Der Unterstützungslevel CARGO kann auch eine andere Bezeichnung haben.
Die Bezeichnungen und die Ausgestaltung der Unterstützungslevel können vom Hersteller vorkonfiguriert und vom Fahrradhändler ausgewählten werden.

Unterstützungslevel anpassen

Die Unterstützungslevel konnen innerhalb bestimmter Grenzen mithilfe der App eBike Flow angepasst werden. Damit haben Sie die Möglichkeit, Ihr eBike an ihre persönlichen Bedürfnisse anzupassen.

Das Erstellen eines komplettigen Eigenen Modus ist nicht möglich. Sie können nur die Modi anpassen, die durch den Hersteller oder den Handler auf Ihr System freigegeben werden. Das können auch weniger als 4 Modi sein.

Aufgrund technischer Einschränkungen können die Modi eMTB und TOUR+ von Ihnen nicht angepasst werden. Au- Berdem kann es sein, dass aufgrund der Beschchränkungen in Ihrem Land keine Anpassung eines Modus erfolgen kann. Zur Anpassung stehen Ihnen folgende Parameter zur Verfugung:

• Unterstützung im Verhältnis zum Basiswert des Modus (innerhalb der gesetzlichen Vorgaben)
• Ansprechverhalten des Antriebs
• Abregelgeschwindigkeit (innerhalb der gesetzlichen Vor-gaben)
  maximales Drehmoment (im Rahmen der Grenzen des Antriebs)

Hinweis:itte beachten Sie,dass Ihr geanderter Modus die Position,den Namen und die Farbe auf allen Bordcomputern und Bedienelementen beibehalt.

Zusammenspiel des eBike-Systems mit der Schaltung

Auch mit eBike-Antrieb sollen den Sie die Schaltung wie bei einem normalen Fahrrad benutzen (beachten Sie dazu die Betriebsanleitung Ihres eBikes).

Unabhängig von der Art der Schaltung ist es ratsam, während des Schaltvorganges den Pedaldruck kurz zu verrin-gern. Dadurch wird das Schalten erreichtert und die Abnutzung des Antriebsstrangs reduziert.

Durch die Wahl des richtigen Gangs konnen Sie bei gleichem Krafteinsatz die Geschwindigkeit und die Reichweite erhöhen.

Fahrradbeleuchtung ein-/ausschalten

Prufen Sie vor jedem Fahrtantritt die korrekte Funktion ihrer Fahrradbeleuchtung.

Zum Einsatz der Fahrradbeleuchting drücken Sie die Taste (9) für mehr als 1 s.

Mit den Tasten (11) und (10) können Sie die Helligkeit der LEDs auf der Bedieneinheit steuern.

Schiebehilfe ein-/ausschalten

Die Schiebereilfe kann Ohnen das Schieber den eBikes erleichtern. Die Geschwindigkeit in dieser Funktion ist abhängig vom eingelegten Gang und kann maximal 4km / h erreichen.

Die Funktion SchieberhilfearfasschlieBich beim Schieben des eBikes verwendet werden.Haben die Rder des eBikes beim Benutzen der Schieberhilfe keinen Bodenkontakt,besteht Verletzungsgefahr.

Zum Starten der Schieberehilfe drucken Sie die Taste (8) für mehr als 1 s und halten Sie die Taste gedrückt. Die Ladezustandsanzeige (3) erlischt und weißes Lauflicht in Fahrtrichtung zeigt die Bereitschaft an.

Zum Aktivieren der Schiebophilme muss innerhalb der{nachsten 10 s eine der folgenden Aktionen erfolgen:

• Schiebern Sie das eBike vorwärts.
• Schieben Sie das eBike ruckwärts.
• Führer Sie mit dem eBike eine damitte Pendelbewegung aus.

Nach der Aktivierung beginnt der Motor zu schiben und die durchlaufenden weißen Balken wechseln ihre Farbe zu Eisblau.

Wenn Sie die Taste (8) loslassen, wird die Schieberhilfe angehalten. Innerhalb von 10 s können Sie durch Drucken der Taste (8) die Schieberhilfe reactivieren.

Wenn Sie die Schieberhilfe innerhalb von 10 s nicht reaktivieren, schaltet sich die Schieberhilfe automatisch ab.

Die Schiebehilfe wird immer beendet, wenn

-das Hinterrad blockiert,
- Schwellen nicht überfahren werden können,
- ein Körperteil die Fahrradkurbel blockiert,
- ein Hindernis die Kurbel weiter dreht,
- Sie in die Pedale treten,
- die Taste (9) oder die Ein-/Aus-Taste (1) gedrück wird. Die Schiebehilfe verfügt über eine Wegrollsperre, d.h. auch nach erfolgter Nutzung der Schiebehilfe wird vom Antriebssystem für einige Sekunden ein Rückwartsrollen aktiv gebremst und Sie können das eBike nicht oder nur erschwert rückwarts schiben.

Die Funktionswise der Schiebereilfe unterliegt länderspezifischen Bestimmungen und kann deshalb von der oben genannten Beschreibung abweichen oder deaktiviert sein.

ABS - Antiblockiersystem (optional)

Ist das Rad mit einem Bosch-eBike-ABS ausgestattet, leuchtet die ABS-LED (4) beim Start des eBike-Systems auf.

Nach dem Losfahren überprüft das ABS intern seine Funktionät und die ABS-LED erlischt.

Im Fehlerfall leuchtet die ABS-LED (4) zusammen mit der orange blinkenden Unterstützungslevel-LED (5) auf. Mit der Auswahltaste (2) konnen Sie den Fehler quittieren, die blinkende Unterstützungslevel-LED (5) erlischt. Solange die ABS-LED (4) leuchtet, ist das ABS nicht in Betrieb.

Details zum ABS und der Funktionswise finden Sie in der ABS-Betriebsanleitung.

Smartphone-Verbindung herstellen

Um die nachfolgenden eBike-Funktionen nutzen zu konnen, ist ein Smartphone mit der App eBike Flow erforderlich.

Die Verbindung zur App erfolgt über eine Bluetooth® Verbindung.

Schalten Sie das eBike-System ein und fahren Sie das eBike nicht.

Starten Sie das Bluetooth® Pairing durch langes Drücken (>3s) der Ein-/Aus-Taste (1). Lassen Sie die Ein-/Aus-Taste (1) los, sobald der oberste Balken der Ladezustandsanzeige den Pairing-Vorgang durch blaues Blinken anziegt.

Bestätigen Sie in der App die Verbindungsanfrage.

Aktivitätsstracking

Um Aktivitäten aufzuzeichnen, ist eine Registriierung bzw. Anmeldung in der App eBike Flow erforderlich.

Für die Erfassung von Aktivitäten mussen Sie der Speicherung von Standortdaten in der App zustimmen. Nur dann konnen ihre Aktivitäten in der App aufgezeichnet werden.

Für eine Aufzeichnung der Standortdaten müssen Sie als Nutzer angemeldet sein.

kann für jeder Benutzer über die App eBike Flow aktiviert werden. Dabei wird ein Key zum Entsperrendes eBikes auf dem Smartphone gespeichert.

ist in folgenden Fällen automatisch aktiv:

• beim Ausschalten des eBike-Systems über die Bedieneinheit
• bei der automatischen Abschaltung des eBike-Systems
  -durch Entnehmen des Bordcomputers

Wenn das eBike-System eingeschaltet wird und das Smartphone mit dem eBike über Bluetooth® verbunden ist, wird das eBike entsprert.

ist an Ihr Benutzerkonto gebunden.

Sollten Sie Ihr Smartphone verlieren, können Sie sich über ein anderes Smartphone mithilfe der App eBike Flow und Ihr Benutzerkonto anmelden und das eBike entsperren.

Achtung! Wenn Sie in der App eine Einstellung wahlen, die zu Nachteilen bei führt (z.B. Löschen Ihres eBikes oder Benutzerkontos), so werden Ihnen zuvor Warnmeldungen angezeigt.itte lessen Siederise grundlich und handeln Si entsprechend den ausgegebenen Warnungen (z.B. vor dem Löschen Ihres eBikes oder Benutzerkontos).

einrichten

Um einrichten zu können, müssen folgende Voraussetzungen erfüllt sein:

Die App eBike Flow ist installiert.
— Ein Benutzerkonto ist angelegt.
- Es wird gerade kein Update am eBike durchgeführt.
- Das eBike ist über Bluetooth® mit dem Smartphone verbunden.
- Das eBike ist im Stillstand.
- Das Smartphone ist mit dem Internet verbunden.
- Der eBike-Akku ist ausreichend geladen und das Ladekabel ist nicht verbunden.

Sie können in der App eBike Flow im Menüpunkt Einstellungen einrichten.

Ab sofort können Sie die Unterstützung Ihr Antrriebseinheit durch das Einschalten von in der App eBike Flow deaktivieren. Die Deaktivierung lässt sich nur aufhuben, wenn beim Einschalten des eBike-Systems Ihr Smartphone in der Höhe ist. Dabei muss Bluetooth® auf ihrem Smartphone eingeschiedt et und die App eBike Flow im Hintergrund aktiv sein. Die App eBike Flow muss nicht geöffnet werden. Wenn aktiviert ist, konnen Sie Ihr eBike weiterhin ohne Unterstützung durch die Antrriebseinheit nutzen.

Kompatibilität

ist kompatibel mit diesen Bosch eBike-Produktlinien:

Antriebseinheit Produktlinie

BDU374x Performance Line CX

BDU33xx Performance Line

Funktionsweise

In Verbindung mit Funktioniert das Smartphoneähnlich einem Schlüssel für die Antriebseinheit. wird durch das Ausschalten des eBike-Systems aktiv. Solange das nach dem Einschaften aktiv ist, wird dies auf der Bedieneinheit LED Remote durch freiBes Blinken und auf dem Display durch ein Schloss-Symbol angezeigt.

Hinweis: ist kein Diebstahlschutz, sondern eine Ergänzung zu einem mechanischen Schloss! Mit <eBike

Lock> erfolgt keine mechanische Blockierung des eBikes oder Ähnliches. Nur die Unterstützung durch die Antriebsinheit wird deaktiviert. Solange das Smartphone mit dem eBike über Bluetooth® verbunden ist, ist die Antriebseinheit entsprert.

Wenn Sie Dritten temporär oder dauerhaft Zugriff auf Ihr eBike geben oder Ihr eBike zum Service bringen möchten, deaktivieren Sie in der App eBike Flow im Menüpunkt Einstellungen. Wenn Sie Ihr eBike verkaufen möchten,löschen Sie zusätzlich das eBike in der App eBike Flow im Menüpunkt Einstellungen aus Ihrem Benutzerkonto.

Wenn das eBike-System ausgeschelt wird, gibt die Antriebseinheit einen Lock-Ton (ein akustisches Signal) ab, um anzuzeigen, dass die Unterstützung durch den Antrieb abgeschelt ist.

Hinweis: Der Ton kann nur ausgegeben werden, solange das System eingeschaltet ist.

Wenn das eBike-System eingeschaltet wird, gibt die Antriebseinheit zwei Unlock-Tone (zwei akustische Signale) ab, um anzuzeigen, dass die Unterstützung durch den Antrieb wieder möglich ist.

Der Lock-Ton hilft Ihnen zu erkennen, ob an Ihrem eBike aktiviert ist. Die akustische Rückmeldung ist standardmäßig aktiviert, sie kann in der App eBike Flow im Menüpunkt Einstellungen nach Auswahl des Lock-Symbols unter Ihrem eBike deaktiviert werden.

Hinweis: Wenn Sie nicht mehr einrichten oder ausschalten können, wenden Sie sichitte an ihren Fahrradhandler.

Austausch von eBike-Komponenten und Smartphone austauschen

1. Installieren Sie die App eBike Flow auf dem neuen Smartphone.
2. Melden Sie sich mit demselben Konto an, mit dem Sie aktiviert haben.
3. In der App eBike Flow wird als eingerichtet angezeigt.

Austausch der Antriebseinheit

1. In der App eBike Flow wird als deakti- viert angezeigt.
2. Aktivieren Sie , indem Sie den Regler nach rechts schieben.
3. Wenn Sie Ihr eBike zur Wartung bei einem Fahrradhändler abgeben, wird empfohlen, vorübergehend zu deaktivieren, um Fehlalarm zu vermeiden.

Software-Updates

Software-Updates müssen manuell in der App eBike Flow gestartet werden.

Software-Updates werden im Hintergrund von der App auf die Bedieneinheit übertragen, sobald diese mit der App verbunden ist. Wahrend des Updates zeigt ein grüne Blinken der Akku-Ladezustandsanzeige (3) den Fortschnitt an. Im Anschluss wird das System neu gestartet.

Die Steuerung der Software-Updates erfolgt durch die App eBike Flow.

Fehlermeldungen

Die Bedieneinheit zeigt an, ob kritische Fehler oder weniger kritische Fehler im eBike-System auftreten.

Die vom eBike-System generierten Fehlermeldungen konnen über die App eBike Flow oder durch ihren Fahrradnehmer ausgegeben werden.

Über einen Link in der App eBike Flow konnen Ohnen Informationen über den Fehler und Unterstützung zur Behebung des Fehlers angezeigt werden.

Weniger kritische Fehler

Weniger kritische Fehler werden durch oranges Blinken der Unterstützungsglevel-LED (5) angezeigt. Durch Drucken der Auswahltaste (2) wird der Fehler bestätigt und die Unterstützungsglevel-LED (5) zeigt wieder konstant die Farbe des eingestellen Unterstützungsglevels an.

Mithilfe der nachfolgenden Tabelle konnen Sie gegebenenfalls die Fehler selbst beheben. Ansonstenuchen Sieitte ihren Fahrradhandler auf.

Nummer Fehlerbehebung

523005 Die angegebenen Fehlernummern zeigen an,

514001 dass es Beeinträchtigungen bei der Erken

514002 nung des Magnetfelds durch die Sensoren

514002 gibt. Sehen Sie nach, ob Sie den Magnet bei

514003 der Fahrt verloren haben.

514006 Wenn Sie einen Magnetsensor verwenden, überprüfen Sie die ordnungsgemäße Montage von Sensor und Magnet. Achten Sie auch daraufuf, dass das Kabel zum Sensor nicht beschädigt ist.

Wenn Sie einen Felgenmagnet verwenden, achten Sie darauf, dass Sie keine Störmagnetfelder in der Nähe der Antriebseinheit haben.

Kritische Fehler

Kritische Fehler werden durch rotes Blinken der Unterstützungsl-level-LED (5) und der Ladezustandsanzeige (3) angezeigt. Folgen Sie bei Aufreten eines kritischen Fehlers den Handlungsanweisungen der nachstehenden Tabelle.

Nummer Handlungsanweisungen

660001 Akku nicht laden und nicht weiter nutzen!
660002 Wenden Sie sichitte an ihren Bosch eBike-Fachhandler.

890000 -Fehlercode quittieren.

Nummer Handlungsanweisungen

• System neu starten.
  Falls das Problem weiterhin besteht:
• Fehlercode quittieren.
• Software-Aktualisierung durchführ.
• System neu starten.
  Falls das Problem weiterhin besteht:
  Wenden Sie sichitte an ihren Bosch eBike-Fachhandler.

Wartung und Service

Wartung und Reinigung

Die Bedieneinheitarfndmit Druckwasser gereinigt werden.

Halten Sie die Bedieneinheit sauber. Bei Verschmutzungen kann es zu fehlerhafter Helligeitserkennung kommt.

Verwenden Sie für die Reinigung ihrer Bedieneinheit ein weiches, nur mit Wasser befeuchtetes Tuch. Verwenden Sie keine Reinigungsmittel.

Lassen Sie alle Reparaturen ausschließlich von einem autorisierten Fahrradhandler ausführten.

Kundendienst und Anwendungsberatung

Bei allen Fragen zum eBike-System und seinen Komponenten wenden Sie sich an einen autorisierten Fahrradhändler.

Kontaktdaten autorisierter Fahrradhandler finden Sie auf der Internetseite www.bosch-ebike.com.

Entsorgung

Antriebsinheit, Bordcomputer inkl. Bedieneinheit, Akku, Geschwindigkeitssensor, Zubehor und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführrt werden.

Stellen Sie eigenständig sicher, dass personenbezogene Daten vom Gerät gelöscht wurden.

Werfen Sie eBikes und ihre Komponenten nicht in den Hausmull!

Gemäß der europäischen Richtlinie 2012/19/EU mussen nicht mehr gebrauchsfähige Elektrogeräte und gemäß der europäischen Richtlinie 2006/66/EG mussen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederverwendung zugeführrt werden.

Geben Sie nicht mehr gebrauchsfähige Bosch eBike-Komponentenitte kostenlos bei einem autorisierten Fahrradhandler oder bei einem Wertstoffhof ab.

Änderungen vorbehalten.

Nummer Fout verhelpen

Lesen Sie alle Sicherheitshinweise und

Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in dieser Betriebsanleitung verwendete Begriff Akku bezieht sich auf alle original Bosch eBike-Akkus.

Lesen und beachten Sie die Sicherheitshinweise und Anweisungen in allen Betriebsanleitungen des eBikeSystems sowie in der Betriebsanleitung Ihres eBikes.
Versuchen Sie nicht, das Display oder die Bedieneinheit während der Fahrt zu befestigen!
Die Funktion Schieberhilfe darauf ausschließlich beim Schieber den eBikes verwendet werden. Haben die Rader des eBikes beim Benutzden der Schieberhilfe keinen Bodenkontakt, besteht Verletzungsgefahr.
- Wenn die Schieberhilfe eingeschaltet ist, drehen sich möglicherweise die Pedale mit. Achten Sie bei aktivierter Schieberhilfe daraufuf, dass ihre Beine genugend Abstand zu den sich drehenden Pedalen haben. Es besteht Verletzungsgefahr.
Sorgen Sie bei der Verwendung der Schieberhilfe davon, dass Sie das eBike jederzeit kontrollieren und sicheren halten konnen. Die Schieberhilfe kann unter bestimmten Bedingungen aussetzen (z.B. Hindernis am Pedal oder versehentliches Abrutschen von der Taste der Bedieneinheit). Das eBike kann sich plottlich ruckwarts auf Sie zu bewegen oder ins Kippen geraten. Dies stellt insbesondere bei zusätzlicher Beladung ein Risiko für den Nutzer dar. Bringen Sie das eBike mit der Schieberhilfe nicht in Situationen, in denen Sie das eBike aus eigener Kraft nicht halten konnen!
Stellen Sie das Fahrrad nicht kopfüber auf dem Lenker und dem Sattel ab, wenn die Bedieneinheit oder seine Halterung über den Lenker herausragen. Die Bedieneinheit oder die Halterung konnen irreparabel beschädigt werden.
Schlieben Sie kein Ladegerät an das eBike-System an, wenn das eBike-System einen kritischen Fehler meldet. Dies kann zur Zerstörung Ihres Akkus führen, der Akku kann in Brand geraten und so zu schweren Verbrennungen und anderen Verletzungen führen.
Die Bedieneinheit ist mit einer Funkschnittstelle ausgestattet. Lokale Betriebseinschrankungen, z.B. in Flugzeugen oder Krankenhäusern, sind zu beachten.
Vorsicht! Bei der Verwendung der Bedieneinheit mit Bluetooth® kann eine Störung anderer Geräte und Anlagen, Flugzeuge und medizinischer Geräte (z.B. Herzschrittmacher, Hörgeräte) auftreten. Ebenfalls kann eine Schädigung von Menschen und Tieren in unmittelbarer Umgebung nicht ganz ausgeschlossen werden. Verwenden Sie die Bedieneinheit mit Bluetooth® nicht in der Nähe von medizinischen Geräten, Tankstellen, chemischen

Anlagen, Gebieten mit Explosionsgefahr und in Sprenggebieten. Verwenden Sie die Bedieneinheit mit Bluetooth® nicht in Flugzeugen. Vermeiden Sie den Betrieb über einen längeren Zeitraum in direkter Körpernäre.

Die Bluetooth®-Wortmarke wie auch die Bildzeichen (Logos) sind eingetragene Warenzeichen und Eigentum der Bluetooth SIG, Inc. Jegliche Verwendung dieser Wortmarke/Bildzeichen durch die Bosch eBike Systems erfolgt unter Lizenz.
Beachten Sie alle nationalen Vorschriften zur Zulassung und Verwendung von eBikes.

Sicherheitshinweise für Knopfzellen

WARNUNG! Stellen Sie sicher, dass die Knopfzelle nicht in die Höhe von Kindern gelangt. Knopfzellen sind gefährlich.
Knopfzellen dürfen niemals verschluckt oder in andere Körperöffnungen eingeführt werden. Wenn der Verdacht besteht, dass die Knopfzelle verschluckt oder in eine andere Körperöffnung eingeführt wurde, suchen Sie sofort einen Arzt auf. Ein Verschlucken der Knopfzelle kann innerhalb von 2 Stunden zu ernsthaften inneren Verzüngen und zum Tod führen.
Achten Sie beim Wechseln der Knopfelle auf den sachgemäßen Austausch der Knopfelle. Es besteht Ex-plosionsgefahr.
Verwenden Sie nur die in dieser Betriebsanleitung aufgeführten Knopfzellen. Verwenden Sie keine anderen Knopfzellen oder eine andere Energieversorgung.
Versuchen Sie nicht, die Knopfelle wieder aufzuladen und schlieben Sie die Knopfelle nicht kurz. Die Knopf-elle kann undicht werden, explodieren, brennen und Personen verletzen.
Entfernen und entsorgen Sie entladene Knopfzenellen ordnungsgemäß. Entladene Knopfzenellen können undicht werden und dadurch Personen verletzen oder das Produkt beschädigen.
Überhitzen Sie die Knopfelle nicht und werfen Sie sie nicht ins Feuer. Die Knopfelle kann undicht werden, explodieren, brennen und Personen verletzen.
- Beschädigen Sie die Knopfzelle nicht undnehmen Sie die Knopfzelle nicht auseinander. Die Knopfzelle kann undicht werden, explodieren, brennen und Personen verletzen.
Bringen Sie eine beschädigte Knopfelle nicht in Kontakt mit Wasser. Austretendes Lithium kann mit Wasser Wasserstoff erzeugen und damit zu einem Brand, einer Explosion oder zur Verletzung von Personen führen.

Datenschutzhinweis

Beim Anschluss des eBikes an das Bosch DiagnosticTool 3 werden Daten zu Zwecken der Produktverbesserung über die Nutzung der Bosch Antriebseinheit (u.a. Energieverbrauch, Temperatur etc.) an Bosch eBike Systems (Robert Bosch GmbH) übermittelt. Nahere Informationen erhalten Sie auf der Bosch eBike-Website www.bosch-ebike.com.

Produkt- und Leistungsbeschreibung

Bestimmungsgemäßer Gebrauch

Die Bedieneinheiten System Controller und Mini Remote sind für die Steuerung eines Bosch eBike-Systems und die Ansteuerung eines Bordcomputers vorgesehen. Sie können damit außerdem die Unterstützungslevel in der App eBike Flow wechseln.

Um die Bedieneinheit in vollem Umfang nutzen zu konnen, wird ein kompatibles Smartphone mit der App eBike Flow besteht.

Mit der App eBike Flow kann eine Bluetooth® Verbindung zwischen Smartphone und eBike-System, zwischen Smartphone und System Controller sowie zwischen System Controller und Mini Remote hergestellt werden.

Abhängig vom Betriebssystem des Smartphones kann die App eBike Flow kosten vom Apple App Store oder vom Google Play Store heruntergeladen werden.

Scannen Sie mit Ihr dem Smartphone den Code, um die App eBike Flow herunterzuladen.

Abgebildete Komponenten

Alle Darstellungen von Fahrradteilen, außer Antriebseinheit, Bordcomputer inkl. Bedieneinheit, Geschwindigkeitssensor und den dazugehörigen Halterungen, sind schematisch und konnen bei ihrem eBike abweichen.

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellungen auf den Grafikseiten zu Beginn der Anleitung.

(1) Bedieneinheit Mini Remote (optional)
(2) Bedieneinheit System Controller
(3) LED-Kontrolleuche
(4) Taste Unterstützung erhöhen +/ Fahrradbeleuchtung
(5) Auswahltaste
(6) Taste Unterstützung senken -/ Schieberhalbige
(7) Befestigungsschraube für Halterung
(8) Halterung
(9) Gummi-Einleger/Batteriehalter
(10) Unterstutzungslevel-LED
(11) ABS-LED (optional)/Umgebungslichtsensor
(12) Ein/Aus-Taste
(13) LEDs für Akku-Ladezustandsanzeige
(14) Modus-Taste

Technische Daten

Bedieneinheit System Controller

Produkt-Code BRC3100

Bedieneinheit System Controller
Betriebstemperatur °C -5 ... +40
Lagertemperatur °C +10 ... +40
Schutzart IP54
Abmessungen mm 88 × 28 × 27
Gewicht g 35
Bluetooth® Low Energy 5.0
- Freqenz MHz 2400-2480
- Sendeleistung mW ≤ 1
Bedieneinheit	Mini Remote
Produkt-Code BRC3300
Betriebstemperatur °C -5 ... +40
Lagertemperatur °C +10 ... +40
Batterie	1×CR1620
Schutzart IP54
Abmessungen mm 40 × 39 × 22
Gewicht g 16
Bluetooth® Low Energy 5.0
- Freqenz MHz 2400-2480
- Sendeleistung mW ≤ 1

Die Lizenzinformationen für das Produkt sind unter der folgenden Internetadresse verfügbar: https://www.bosch-ebike.com/ licences

Konformitätserklarung

Hiermit erklart die Robert Bosch GmbH, Bosch eBike Systems, dass der Funkanlageotyp System Controller/Mini Remote der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklung ist unter der folgenden Internetadresse verfügbar: https://www.bosch-ebike.com/conformity.

Betrieb

Voraussetzungen

Das eBike-System kann nur aktiviert werden, wenn folgende Voraussetzungen erfüllt sind:

• Ein ausreichend geladener Akku ist eingesetzt (siehe Betriebsanleitung des Akkus).
• Der Geschwindigkeitssensor ist richtig angeschlossen (siehe Betriebsanleitung der Antriebseinheit).

Energieversorgung der Bedieneinheit (System Controller)

Ist ein ausreichend geladener eBike-Akku in das eBike eingesetzt und ist das eBike-System eingeschaltet, wird der Bedieneinheit-Akku vom eBike-Akku mit Energie versorgt und geladen.

Sollte der Bedieneinheit-Akku defekt sein, wenden Sie sich)):
itte an ihren Fahrradhandler.

Energieversorgung der Bedieneinheit (Mini Remote)

Die Bedieneinheit Mini Remote wird von einer CR1620-Knopfzelle mit Spannung versorgt.

Batterie wechseln (Mini Remote)

Wenn die Batterie der Bedieneinheit Mini Remote (1) schwach ist, blinkt die LED-Kontrollleuchte (3) orange.

Um die Batterie zu wechseln, schrauben Sie die Bedieneinheit Mini Remote (1) vom Lenker ab. Nehmen Sie den Gummi-Einleger (9) Heraus. Dieser ist gleichzeitig der Batteriehalter. Entnehmen Sie die verbrauchte Batterie und setzen Sie eine neue Batterie vom Typ CR1620 in den Gummi-Einleger (9) ein. Drücken Sie die Batterie und den Gummi-Einleger (9) in die Bedieneinheit Mini Remote (1) ein. Ist die Batterie richtig eingesetzt, blinkt die LED-Kontrolleucht (3) für 10 s grün. Befestigen Sie anschließend die Bedieneinheit

Mini Remote (1) auf dem Lenker.

Hinweis: Die Verbindung zum System Controller wird durch den Batteriewechsel nicht unterbrochen.

Die von Bosch empfohlenen Batterien konnen Sie bei ihrem Fahrradnehmer erhalten.

eBike-System ein-/ausschalten

Zum Einsatz des eBike-Systems drucken Sie kurz die Ein-/Aus-Taste (12). Nach der Startanimation wird Ihnen der Ladezustand des Akkus mit der Ladezustandsanzeige (13) und der eingestellte Unterstützungslevel mit der Anzeige (10) farbig angezeigt. Das eBike ist fahrbereit.

Die Helligkeit der Anzeige wird durch den Umgebungslichtsensor (11) geregelt. Decken Sie deshalb den Umgebungslichtsensor (11) nicht ab.

Der Antrieb wird aktiviert, sobald Sie in die Pedale trenen (außer im Unterstützungsglevel OFF). Die Motorleistung richtet sich nach dem eingestillten Unterstützungsglevel.

Sobald Sie im Normalbetrieb aufhoren, in die Pedale zu treten, oder sobald Sie eine Geschwindigkeit von 25 / 45km / h erreicht haben, wird die Unterstützung durch den eBike-Antrieb abgeschaltet. Der Antrieb wird automatisch wieder aktiviert, sobald Sie in die Pedale treten und die Geschwindigkeit unter 25 / 45km / h liegt.

Zum Ausschalten des eBike-Systems drucken Sie kurz (< 3 s) die Ein-/Aus-Taste (12). Die Akku-Ladezustandsanzeige (13) und die Unterstützungsglevel-LED (10) erlösen. Wird etwa 10 Minuten lang keine Leistung des eBike-Antriebs abgerufen (z.B. weil das eBike steht) und keine Taste an Bordcomputer oder Bedieneinheit des eBikes gedrückt, schaltet sich das eBike-System automatisch ab.

Akku-Ladezustandsanzeige

Die Akku-Ladezustandsanzeige (13) zeigt den Ladezustand des eBike-Akkus an. Der Ladezustand des eBike-Akkus kann ebenfalls an den LEDs am Akku selbst abgelesen werden.

In der Anzeige (13) entspricht jeder eisblaue Balken 20% Kapazität und jeder weiße Balken 10% Kapazität. Der oberste Balken zeigt die maximale Kapazität an.

Beispiel: Angezeigt werden 4 eisblaue Balken und ein wei- ber Balken. Der Ladezustand betragt zwischen 81% und 90%

Bei geringer Kapazitat wechseln die unteren beiden Anzei- gen die Farbe:

Balken Kapazität
2 × orange 30 % ... 21 %
1 × orange 20 % ... 11 %
1 × rot 10 % ... Reserve
1 × rot blinkend Reserve ... leer

Wird der eBike-Akku geladen, blinkt der oberste Balken der Akku-Ladezustandsanzeige (13).

Unterstutzungslevel einstellen

Sie können an der Bedieneinheiten einstellen, wie stark der eBike-Antrieb Sie beim Treten unterstützen.

Mini Remote: Drücken Sie kurz (< 1 s) die Tasten Unterstützung erhöhen + (4) oder Unterstützung senken - (6), um die Unterstützung entsprechend zu erhöhen oder zu senken.

System Controller: Drücken Sie kurz (< 1 s) die Modus-Taste (14), um die Unterstützung zu erhöhen.

Drücken Sie die Modus-Taste (14) für mehr als 1 s, um die Unterstützung zu senken.

Der Unterstützungslevel kann jederzeit, auch während der Fahrt, geändert werden und wird Ohnen farblich angezeigt.

Level Hinweise
OFF	Die Motorunterstützung ist abgeschaltet, das eBike kann wie ein normales Fahrrad allein durch Treten fortbewegt werden.
ECO	wirksame Unterstützung bei maximaler Effizienz, für maximale Reichweite
TOUR	gleichmäßige Unterstützung, für Touren mit großer Reichweite
TOUR+	dynamische Unterstützung für natürliches und sportivesfahren
eMTB/SPORT	optimale Unterstützung in jedem Terrain, sportliches Anfahren, verbesserte Dynamik, maxi-male Performance
TURBO	maximale Unterstützung bis in hohe Trittfre-quenzen, für sportivesfahren
AUTO	Die Unterstützung wird dynamisch an die Fahr-situation angepasst.
RACE	maximale Unterstützung auf der eMTB-Renn-strecke; sehr direktes Ansprechverhalten und maximaler „Extended Boost“ für bestmögliche Leistung in Wettbewerbssituationen
CARGO A)	gleichmäßige, kräftige Unterstützung, um schwere Gewichtete sicher transportieren zu können

A) Der Unterstützungsklevel CARGO kann auch eine andere Bezeichnung haben.
Die Bezeichnungen und die Ausgestaltung der Unterstützungslevel können vom Hersteller vorkonfiguriert und vom Fahrradhändler ausgewählten werden.

Unterstützungslevel anpassen

Die Unterstützungslevel konnen innerhalb bestimmter Grenzen mithilfe der App eBike Flow angepasst werden. Damit haben Sie die Möglichkeit, Ihr eBike an ihre persönlichen Bedürfnisse anzupassen.

Das Erstellen eines komplettigen Eigenen Modus ist nicht möglich. Sie können nur die Modi anpassen, die durch den Hersteller oder den Handler auf Ihr System freigegeben werden. Das konnen auch weniger als 4 Modi sein.

Aufgrund technischer Einschränkungen können die Modi eMTB und TOUR+ von Ihnen nicht angepasst werden. Au- berdem kann es sein, dass aufgrund der Beschchränkungen in Ihrem Land keine Anpassung eines Modus erfolgen kann.

Zur Anpassung stehen Ohnen folgende Parameter zur Verfügung:

• Unterstützung im Verhältnis zum Basiswert des Modus (innerhalb der gesetzlichen Vorgaben)
• Ansprechverhalten des Antriebs
• Abregelgeschwindigkeit (innerhalb der gesetzlichen Vor-gaben)
  maximales Drehmoment (im Rahmen der Grenzen des Antriebs)

Hinweis:itte beachten Sie,dass Ihr geänderter Modus die Position,den Namen und die Farbe auf allen Bordcomputern und Bedienelementen beibehalt.

Zusammenspiel des eBike-Systems mit der Schaltung

Auch mit eBike-Antrieb sollen den Sie die Schaltung wie bei einem normalen Fahrrad benutzen (beachten Sie dazu die Betriebsanleitung Ihres eBikes).

Unabhängig von der Art der Schaltung ist es ratsam, während des Schaltvorganges den Pedaldruck kurz zu verrin-gern. Dadurch wird das Schalten erreichtert und die Abnutzung des Antriebsstrangs reduziert.

Durch die Wahl des richtigen Gangs konnen Sie bei gleichem Krafteinsatz die Geschwindigkeit und die Reichweite erhöhen.

Fahrradbeleuchting ein-/ausschalten (nur Mini Remote)

Prufen Sie vor jedem Fahrtantritt die korrekte Funktion ihrer Fahrradbeleuchtung.

Zum Ein-/Ausschalten der Fahrradbeleuchting drücken Sie die Taste Unterstützung erhöhen/Fahrradbeleuchting (4) für mehr als 1 s.

ABS - Antiblockiersystem (optional)

Ist das Rad mit einem Bosch-eBike-ABS ausgestattet, leuchtet die ABS-LED (11) beim Start des eBike-Systems auf.

Nach dem Losfahren überprüft das ABS intern seine Funktionät und die ABS-LED (11) erlischt.

Im Fehlerfall leuchtet die ABS-LED (11) zusammen mit der orange blinkenden Unterstützungslevel-LED (10) auf. Mit der Auswahltaste (5) an der Bedieneinheit Mini Remote (1)

oder mit der Modus-Taste (14) an der Bedieneinheit System

Controller (2) konnen Sie den Fehler quittieren. Die blinkende Unterstützungslevel-LED (10) erlischt. Solange die ABS-LED (11) leuchtet, ist das ABS nicht in Betrieb.

Details zum ABS und der Funktionswise finden Sie in der ABS-Betriebsanleitung.

Schiebehilfe ein-/ausschalten

Die Schiebereilfe kann Ohnen das Schieber den eBikes erleichtern. Die Geschwindigkeit in dieser Funktion ist abhängig vom eingelegten Gang und kann maximal 4km/h erreichen.

Die Funktion SchieberhilfearfasschlieBich beim Schieben des eBikes verwendet werden.Haben die Rder des eBikes beim Benutzen der Schieberhilfe keinen Bodenkontakt,besteht Verletzungsgefahr.

Zum Starten der Schiebereife drücken Sie die Taste (6) für mehr als 1 s und halten Sie die Taste gedrückt. Die Ladezustandsanzeige (13) erlischt und weißes Lauftlicht in Fahrtrichtung zeigt die Bereitschaft an.

Zum Aktivieren der Schiebereilfe muss innerhalb der nachsten 10 s eine der folgenden Aktionen erfolgen:

• Schiebern Sie das eBike vorwärts.
• Schieben Sie das eBike ruckwärts.
• Führer Sie mit dem eBike eine damitte Pendelbewegung aus.

Nach der Aktivierung beginnt der Motor zu schiben und die durchlaufenden weißen Balken wechseln ihre Farbe auf Eisblau.

Wenn Sie die Taste (6) loslassen, wird die Schieberhilfe angehalten. Innerhalb von 10 s können Sie durch Drucken der Taste (6) die Schieberhilfe reactivieren.

Wenn Sie die Schiebehilfe innerhalb von 10 s nicht reaktivieren, schaltet sich die Schiebehilfe automatisch ab.

Die Schiebehilfe wird immer beendet, wenn

-das Hinterrad blockiert,

• Schwellen nicht überfahren werden können,
• ein Körperteil die Fahrradkurbel blockiert,
• ein Hindernis die Kurbel weiter dreht,

• Sie in die Pedale treten,

• die Taste (4) oder die Ein-/Aus-Taste (12) gedrückt wird. Die Schieberhilfe verfügt über eine Wegrossperre, d.h. auch nach erfolgter Nutzung der Schieberhilfe wird vom Antriebssystem für eine Sekunden ein Rückwärtsrollen aktiv gebremst und Sie konnen das eBike nicht oder nur erschwert Rückwärts schieren.

Die Funktionswise der Schiebereilfe unterliegt länderspezifischen Bestimmungen und kann deshalb von der oben genannten Beschreibung abweichen oder deaktiviert sein.

Smartphone-Verbindung herstellen

Um die nachfolgenden eBike-Funktionen nutzen zu konnen, ist ein Smartphone mit der App eBike Flow erforderlich.

Die Verbindung zur App erfolgt über eine Bluetooth® Verbindung.

1. Schalten Sie das eBike-System ein und fahren Sie das eBike nicht.

2. Starten Sie das Bluetooth® Pairing durch langes Drücken (>3 s) der Ein-/Aus-Taste (12). Lassen Sie die Ein-/Aus-Taste (12) los, sobald der unterste Balken der Ladezustandsanzeige (13) den Pairing-Vorgang durch blaes Blinken anziegt.

3. Bestätigen Sie in der App eBike Flow die Verbindungsanfrage.

Aktivitätsstracking

Um Aktivitäten aufzuzeichnen, ist eine Registriierung bzw. Anmeldung in der App eBike Flow erforderlich.

Für die Erfassung von Aktivitäten mussen Sie der Speicherung von Standortdaten in der App zustimmen. Nur dann können ihre Aktivitäten in der App aufgezeichnet werden. Für eine Aufzeichnung der Standortdaten mussen Sie als Nutzer angemeldet sein.

kann für jeder Benutzer über die App eBike Flow aktiviert werden. Dabei wird ein Key zum Entsperrend des eBikes auf dem Smartphone gespeichert.

ist in folgenden Fällen automatisch aktiv:

• beim Ausschalten des eBike-Systems über die Bedieneinheit
• bei der automatischen Abschaltung des eBike-Systems
  -durch Entnehmen des Bordcomputers

Wenn das eBike-System eingeschaltet wird und das Smartphone mit dem eBike über Bluetooth® verbunden ist, wird das eBike entsprert.

ist an Ihr Benutzerkonto gebunden.

Sollten Sie Ihr Smartphone verlieren, können Sie sich über ein anderes Smartphone mithilfe der App eBike Flow und Ihr Benutzerkonto anmelden und das eBike entsperren.

Achtung! Wenn Sie in der App eine Einstellung wahlen, die zu Nachteilen bei führt (z.B. Löschen Ihres eBikes oder Benutzerkontos), so werden Ihnen zuvor Warnmeldungen angezeigt.itte lessen Sie diese grundlich und handeln Si entsprechend den ausgegebenen Warnungen (z.B. vor dem Löschen Ihres eBikes oder Benutzerkontos).

einrichten

Um einrichten zu können, müssen folgende Voraussetzungen erhalten:

Die App eBike Flow ist installiert.
- Ein Benutzerkonto ist angelegt.
- Es wird gerade kein Update am eBike durchgeführt.
- Das eBike ist über Bluetooth® mit dem Smartphone verbunden.
- Das eBike ist im Stillstand.
- Das Smartphone ist mit dem Internet verbunden.
- Der eBike-Akku ist ausreichend geladen und das Ladekabel ist nicht verbunden.

Sie können in der App eBike Flow im Menüpunkt Einstellungen einrichten.

Ab sofort können Sie die Unterstützung ihrer Antrriebseinheit durch das Einschalten von in der App eBike Flow deaktivieren. Die Deaktivierung lässt sich nur aufheiten, wenn beim Einschalten des eBike-Systems Ihr Smart

phone in der Höhe ist. Dabei muss Bluetooth® auf Ihr Smartphone eingeschaltet und die App eBike Flow im Hintergrund aktiv sein. Die App eBike Flow muss nicht geöffnet werden. Wenn aktiviert ist, konnen Sie Ihr eBike weiterhin ohne Unterstützung durch die Antriebseinheit nutzen.

Kompatibilität

ist kompatibel mit diesen Bosch eBike-Produktlinien:

Antriebseinheit Produktlinie

BDU374x Performance Line CX

BDU33xx Performance Line

Funktionsweise

In Verbindung mit Funktioniert das Smartphoneählich einem Schlüssel für die Antriebseinheit.

wird durch das Ausschalten des eBike-Systems aktiv. Solange das nach dem Einschlten aktiv ist, wird dies auf der Bedieneinheit System Controller durch weiß Blinken und auf dem Display durch ein Schloss-Symbol angezeigt.

Hinweis: ist kein Diebstahlschutz, sondern eine Ergänzung zu einem mechanischen Schloss! Mit <eBike

Lock> erfolgt keine mechanische Blockierung des eBikes oder Ähnliches. Nur die Unterstützung durch die Antriebsinheit wird deaktiviert. Solange das Smartphone mit dem eBike über Bluetooth® verbunden ist, ist die Antriebseinheit entsprert.

Wenn Sie Dritten temporär oder dauerhaft Zugriff auf Ihr eBike geben oder Ihr eBike zum Service bringen möchten, deaktivieren Sie in der App eBike Flow im Menüpunkt Einstellungen. Wenn Sie Ihr eBike verkaufen möchten,löschen Sie zusätzlich das eBike in der App eBike Flow im Menüpunkt Einstellungen aus Ihr Benutzerkonto.

Wenn das eBike-System ausgeschelt wird, gibt die Antrriebseinheit einen Lock-Ton (ein akustisches Signal) ab, um anzuzeigen, dass die Unterstützung durch den Antrieb abgeschelt ist.

Hinweis: Der Ton kann nur ausgegeben werden, solange das System eingeschaltet ist.

Wenn das eBike-System eingeschaltet wird, gibt die Antriebseinheit zwei Unlock-Tone (zwei akustische Signale) ab, um anzuzeigen, dass die Unterstützung durch den Antrieb wieder möglich ist.

Der Lock-Ton hilft Ohnen zu erkennen, ob an Ihrem eBike aktiviert ist. Die akustische Rückmeldung ist standardmäßig aktiviert, sie kann in der App eBike Flow im Menüpunkt Einstellungen nach Auswahl des Lock-Symbols unter Ohrem eBike deaktiviert werden.

Hinweis: Wenn Sie nicht mehr einrichten oder ausschalten können, wenden Sie sichitte an ihren Fahrradhandler.

Austausch von eBike-Komponenten und Smartphone austauschen

1. Installieren Sie die App eBike Flow auf dem neuen Smartphone.
2. Melden Sie sich mit demselben Konto an, mit dem Sie aktiviert haben.
3. In der App eBike Flow wird als eingerichtet angezeigt.

Austausch der Antriebseinheit

1. In der App eBike Flow wird als deaktiviert angezeigt.
2. Aktivieren Sie , indem Sie den Regler nach rechts schieben.
3. Wenn Sie Ihr eBike zur Wartung bei einem Fahrradhändler abgeben, wird empfohlen, vorübergehend zu deaktivieren, um Fehlalarm zu vermeiden.

Software-Updates

Software-Updates müssen manuell in der App eBike Flow gestartet werden.

Software-Updates werden im Hintergrund von der App auf die Bedieneinheit übertragen, sobald diese mit der App verbunden ist. Wahrend des Updates zeigt ein grüne Blinken der Akku-Ladezustandsanzeige (13) den Fortschrift an. Im Anschluss wird das System neu gestartet.

Die Steuerung der Software-Updates erfolgt durch die App eBike Flow.

Verbindung des System Controllers mit Mini Remote

Die Verbindung zwischen den Bedieneinheiten System Controller und Mini Remote erfolgt über eine Bluetooth® Verbinding.

Schalten Sie das eBike-System ein und fahren Sie das eBike nicht.

Wurde die Bedieneinheit Mini Remote vom Fahrradhändler mit dem System Controller noch nicht verbunden, gehen Sie wie folgt vor:

1. Verbinden Sie zuerst Ihr Smartphone über die App eBike Flow mit dem System Controller (siehe Smartphone-Verbindung herstellen).
2. Wahlen Sie in der App eBike Flow .
   Sie werden aufgefordert, System Controller und Mini Remote in den Pairing-Zustand zuersetzen.
3. System Controller: Starten Sie den Pairing-Vorgang durch langes Drücken (3 s) der Ein-/Aus-Taste (12), bis der untere Balken der Ladezustandsanzeige (13) den Pairing-Vorgang durch blaes Blinken anziegt.
4. Mini Remote: Starten Sie den Pairing-Vorgang durch Drücken einer beliebigen Taste, bis der Pairing-Vorgang durch blaues Blinken der LED-Kontrolleuchte (3) angezeigt wird.
5. Folgen Sie den Anweisungen in der App eBike Flow.

Das erfolgreiche Pairing wird Ihnen innerhalb von 30 s an der Bedieneinheit Mini Remote durch 3 × grüne Blinken der LED-Kontrolleuche (3) angezeigt.

Wenn die Verbindung nicht zustande kommt, wird dies durch 3 × rotes Blinken der LED-Kontrolleuche (3) angezeigt. Wiederholen Sie den Vorgang erneut.

Wenn Sie die Bedieneinheit Mini Remote mit einem System Controller eines anderen eBikes verbinden möchten, führen Sie folgende Schritte durch:

1. Mini Remote: Entnahmen Sie die Batterie der Bedieneinheit Mini Remote und setzen Sie diese wieder ein.
2. Halten Sie innerhalb der nachsten 10 s die Taste Unterstützung senken -/ Schieberhilfe (6) 5 s lang gedrückt. Der Pairing-Vorgang wird für 30 s durch blaues Blinken der LED-Kontrolleuche (3) angezeigt.
3. System Controller: Starten Sie den Pairing-Vorgang durch langes Drücken (3 s) der Ein-/Aus-Taste (12), bis der untere Balken der Ladezustandsanzeige (13) den Pairing-Vorgang durch blaes Blinken anziegt.

Das erfolgreiche Pairing wird Ihnen innerhalb von 30 s an der Bedieneinheit Mini Remote durch 3 × grüne Blinken der LED-Kontrolleuche (3) angezeigt.

Wenn die Verbindung nicht zustande kommt, wird dies durch 3 × rotes Blinken der LED-Kontrolleuche (3) angezeigt. Wiederholen Sie den Vorgang erneut.

Fehlermeldungen

Die Bedieneinheit zeigt an, ob kritische Fehler oder weniger kritische Fehler im eBike-System auftreten.

Die vom eBike-System generierten Fehlermeldungen konnen über die App eBike Flow oder durch ihren Fahrradhändler ausgegeben werden.

Über einen Link in der App eBike Flow konnen Ihnen Informationen über den Fehler und Unterstützung zur Behebung des Fehlers angezeigt werden.

Weniger kritische Fehler

Weniger kritische Fehler werden durch oranges Blinken der Unterstützungsglevel-LED (10) angezeigt. Drücken Sie die Auswahltaste (5) an der Bedieneinheit Mini Remote (1) oder die Modus-Taste (14) an der Bedieneinheit System

Controller (2), um den Fehler zu bestätigen. Die Unterstützungslevel-LED (10) zeigt wieder konstant die Farbe des eingestellten Unterstützungslevels an.

Mithilfe der nachfolgenden Tabelle konnen Sie gegebenenfalls die Fehler selbst beheben. Ansonstenuchen Sieitte ihren Fahrradhandler auf.

Nummer Fehlerbehebung
514006

523005	Die angegebenen Fehlernummern zeigen an, dass es Beeinträchtigungen bei der Erkennung des Magnetfelds durch die Sensoren gibt. Sehen Sie nach, ob Sie den Magnet bei der Fahrt verloren haben.
514001
514002
514003

Nummer Fehlerbehebung

Wenn Sie einen Magnetsensor verwenden, überprüfen Sie die ordnungsgemäße Montage von Sensor und Magnet. Achten Sie auch daraufuf, dass das Kabel zum Sensor nicht beschadigt ist.

Wenn Sie einen Felgenmagnet verwenden, achten Sie darauf, dass Sie keine Störmagnetfelder in der Nähe der Antriebseinheit haben.

Kritische Fehler

Kritische Fehler werden durch rotes Blinken der Unterstützungsl-level-LED (10) und der Ladezustandsanzeige (13) angezeigt. Folgen Sie bei Aufreten eines kritischen Fehler den Handlungsanweisungen der nachstehenden Tabelle.

Nummer Handlungsanweisungen

660001	Akku nicht laden und nicht weiter nutzen!
660002	Wenden Sie sichitte an ihren Bosch eBike-Fachhändler.
890000	- Fehlercode quittieren.- System neu starten.Falls das Problem weiterhin besteht:- Fehlercode quittieren.- Software-Aktualisierung durchführren.- System neu starten.Falls das Problem weiterhin besteht:- Wenden Sie sichitte an ihren Bosch eBike-Fachhändler.

Wartung und Service

Wartung und Reinigung

Die Bedieneinheitarf nicht mit Druckwasser gereinigt werden.

Halten Sie die Bedieneinheit sauber. Bei Verschmutzungen kann es zu fehlerhafter Helligkeitserkennung kommt.

Verwenden Sie für die Reinigung ihrer Bedieneinheit ein weiches, nur mit Wasser befeuchtetes Tuch. Verwenden Sie keine Reinigungsmittel.

Lassen Sie alle Reparaturen ausschlieBlich von einem autorisierten Fahrradhandler ausführren.

Kundendienst und Anwendungsberatung

Bei allen Fragen zum eBike-System und seinen Komponenten wenden Sie sich an einen autorisierten Fahrradhandler.

Kontaktdaten autorisierter Fahrradhandler finden Sie auf der Internetseite www.bosch-ebike.com.

Entsorgung

Antriebsinheit, Bordcomputer inkl. Bedieneinheit, Akku, Geschwindigkeitssensor, Zubehor und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführrt werden.

Stellen Sie eigenständig sicher, dass personenbezogene Daten vom Gerät gelöscht wurden.

Werfen Sie eBikes und ihre Komponenten nicht in den Hausmull!

Gemäß der europäischen Richtlinie 2012/19/EU mussen nicht mehr gebrauchsfähige Elektrogeräte und gemäß der europäischen Richtlinie 2006/66/EG mussen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederverwendung zugeführrt werden.

Geben Sie nicht mehr gebrauchsfähige Bosch eBike-Komponentenitte kostenlos bei einem autorisierten Fahrradhandler oder bei einem Wertstoffhof ab.

Änderungen vorbehalten.

Nummer Fout verhelpen

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Die Kontaktflächen des Display-Halters * konnen sehr * 已 werden (>60^) . Lassen Sie die Kontaktflächen austemperieren, bevor Sie sie anfassen. Dies gilt insbesondere dann, wenn Sie einen SmartphoneGrip verwenden.
Halten Sie verschluckbare Kleinteile fern von kleinen Kindern. Es drohen schwere Verletzungen.
Schlieben Sie niemals die Pins kurz! Der Display-Halter kann irreparabel beschädigt werden und muss dann ausgetauscht werden.
Stellen Sie sicher, dass die Kontakte frei von Verschmutzungen sind. Dadurch vermeiden Sie Funktionstörungen oder Schäden.
Prufen Sie nach einem Sturz den Display-Halter auf scharfe Kanten. Tauschen Sie ihn gegebenenfalls aus.
Stellen Sie das Fahrrad nicht kopfüber auf dem Lenker und dem Sattel ab, wenn der Bordcomputer oder seine Halterung über den Lenker hinausragen. Der Bordcomputer oder die Halterung konnen irreparabel beschädigt werden. Nehmen Sie den Bordcomputer auch vor Einspannen des Fahrrads in einen Montagehalter ab, um zu vermeiden, dass der Bordcomputer abfällt oder beschädigt wird.
Beachten Sie alle nationalen Vorschriften zur Zulassung und Verwendung von eBikes.
Lesen und beachten Sie die Sicherheitshinweise und Anweisungen in allen Betriebsanleitungen des eBikeSystems sowie in der Betriebsanleitung Ihres eBikes.

Produkt- und Leistungsbeschreibung

Bestimmungsgemäß Gerbrauch

Der Display-Halter ist dazu bestimmt, die mechanische und die elektrische Verbindung zu einem Display oder Bordcomputer herzustellen.

Mit dem Display-Halter)durfen nur original Bosch eBike-Komponenten verbunden werden.

Für ein Funktionierendes eBike-System ist ein Display-Halter nicht erforderlich.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellungen auf den Grafikseiten zu Beginn der Anleitung.

(1) Display-Aufnahme

(2)Adapterschale
(3) Schelle fur Halterung
(4) Schellenschraube
(5) sphärischer Distanzgummi
(6) 1-Arm-Halter
(7) Schraube für Neigungsverstellung
(8) Sicherungsplatte
(9) Rasthaven
10) Anschlussleitungen
(11) Befestigungsschrauben für Display-Aufnahme Die Display-Aufnahme (1) kann auch direkt in die Fahrradkonstruktion eingebettet sein.

Technische Daten

Display-Halter
Produkt-Code BDS3210
	BDS3250
	BDS3620
	BDS3630
Ausgangsspannung V 4,75 ... 5,4
Ausgangsstrom, max. A 1,5
Betriebstemperatur °C -5 ... +40
Lagertemperatur °C +10 ... +40
Schutzart IP54

Montage

Montagepositionen (siehe Bild A)

Der 1-Arm-Halter kann an drei verschiedene Positionen am Lenker montiert werden:

Vor dem Lenker ①
- Uber dem Vorbau ②
- Im Lenkerdreieck ③

Hinweis: Um eine saubere Kabelführung zu gewährleisten, muss für die verschiedene Positionen jeweils die passende Display-Aufnahme verwendet werden: vor dem Lenker die Display-Aufnahme BDS3210 (elektrische Anschlüsse hinten); über dem Vorbau oder im Dreieck die Display-Aufnahme BDS3250 (elektrische Anschlüsse vorn).

Wollen Sie die Montagepositionändern und verfügen Sie über die richtige Display-Aufnahme (1), müssen Sie zunachst den 1-Arm-Halter (6) demontieren und danach neu montieren.

Hinweis:itte beachten Sie,dass es zwei verscheidene Len- kerdurchmesser (31,8 mm und 35mm) gibt. Ihr Fahrrad-. handler hilft Ihnen bei der Auswahl der richtigen Komponen- ten.

Einbau der Display-Aufnahme (siehe Bild B)

Setzen Sie die Display-Aufnahme (1) in die Adapterschale (2) ein. Achten Sie damit auf die gewünschte Einbauposition. Schrauben Sie die Display-Aufnahme (1) mit den

Schrauben (11) von unter fest. Achten Sie dabei auf das auf der Adapterschale (2) angegebene Drehmoment.

Schlieben Sie die von der Antriebseinheit und Bedieneinheit kommenden Anschlusskabel an. Für die Funktionsfähigkeit ist es gleichgültig, welches Kabel in welchen Anschluss gesteckt wird. Achten Sie beim Stecken der Kabel auf die Markierungen am Stecker und am Kabel, dass diese zueinander passen.

Befestigung am Lenker (siehe Bild C)

Hinweis: Die Befestigung des Display-Halters darf nur im zylindrischen Bereich des Lenkers und nicht im konischen Bereich erfolgen. Um ein Display mittig klemmen zu konnen, muss der Lenker einen zylindrischen Bereich von mindestens 90mm Breite haben.

Öffnen Sie die Schelle und bringen Sie den 1-Arm-Halter (6) mit dem sphärischen Distanzgummi (5) in die gewünschte Position. Ziehen Sie die Schellenschraube (4)leitung an, so-dass Sie den 1-Arm-Halter (6) noch bewegen können.

Stellen Sie die Neigung der Display-Aufnahme durch Lösen und Feststellen der Schraube (7) ein. Stellen Sie vorzugsweise die Neigung ohne Display oder Bordcomputer ein. In der Verbindung des 1-Arm-Halters (6) mit der Adapterschale befindet sich eine Verzahlung, die ein Ausrichten der Adapterschale nur in vordefinierten Positionen möglich macht. Achten Sie vor dem Anziehen der Schraube (7) daraufuf, dass die Zähne richtig ineinander greifen. Beachten Sie zusammen das auf dem 1-Arm-Halter (6) angegebene Drehmoment.

Bringen Sie den 1-Arm-Halter (6) in die endgültige Position undziehen Sie die Schellenschraube (4) fest.Beachten Sie auch hier das auf dem 1-Arm-Halter (6) angegebene Drehmoment.

Durch den sphärischen Distanzgummi (5) ist es möglich, den 1-Arm-Halter (6) in alle Richtungen zu bewegen.

Sicherungsplatte

Mit der Sicherungslatte (8) kann ein auf der Display-Halterung angebrachte Endgerät gesichert werden. Die Verwendung wird in der jeweiligen Endgeräte-Betriebsanleitung beschrieben.

Wartung und Service

Wartung und Reinigung

Der Display-Halterarf nicht mit Druckwasser gereinigt werden.

Verwenden Sie für die Reinigung ein weiches, nur mit Wasser befeuchtetes Tuch. Verwenden Sie keine Reinigungsmittel.

Lassen Sie alle Reparaturen ausschließlich von einem autorisierten Fahrradtränder ausführten.

Kundendienst und Anwendungsberatung

Bei allen Fragen zum eBike-System und seinen Komponenten wenden Sie sich an einen autorisierten Fahrradhändler.

Kontaktdaten autorisierter Fahrradhändler finden Sie auf der Internetseite www.bosch-ebike.com.

Entsorgung

Antriebsinheit, Bordcomputer inkl. Bedieneinheit, Akku, Geschwindigkeitssensor, Zubehor und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführrt werden.

Werfen Sie eBikes und ihre Komponenten nicht in den Hausmull!

Gemäß der europäischen Richtlinie 2012/19/EU mussen nicht mehr gebrauchsfähige Elektrogeräte und gemäß der europäischen Richtlinie 2006/66/EG mussen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederverwendung zugeführrt werden.

Geben Sie nicht mehr gebrauchsfähige Bosch eBike-Komponentenitte bei einem autorisierten Fahrtradhandler ab.

Änderungen vorbehalten.

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Lesen und beachten Sie die Sicherheitshinweise und Anweisungen in allen Betriebsanleitungen des eBikeSystems sowie in der Betriebsanleitung Ihres eBikes.
Lassen Sie sich bei der Verwendung der Bosch-eBike-Komponenten nicht vom Verkehrsgeschehen ablenken und und fahren Sie stets mit beiden Händen am Lenker. Beachten Sie stets die in Ihr dem Land geltende Gesetzeslage für den zulässigen Betrieb Ihres FahrraDES im StraBenverkehr. Insbesondere ist das Aufnehmen oder Halten des Smartphones mit der Hand im StraBenverkehr untersagt.
Stellen Sie die Display-Helligkeit so ein, dass Sie wichtige Informationen wie Geschwindigkeit oder Warnsymbole angemessen wahrnehmen konnen. Eine falsch eingestellte Display-Helligkeit kann zu gefährlichen Situationen führen.
Die Kontaktflächen des Display-Halters * * * * * * * * * * * * * * * * * * * * * \n\n> Die Kontaktflächen des Display-Halters * * * * * * * * * * * * * * * * * * \n\n> Die Kontaktflähen des Display-Halters * * * * * * * * * * * * * * * * * * * \n\n> Lassen Sie die Kontaktflächen austemperieren, bevor Sie sie anfassen. Dies gilt insbesondere dann, wenn Sie einen SmartphoneGrip verwenden.\n\n
Konsultieren Sie einen Arzt, bevor Sie Fitness-App-Programme verwenden. Fitness-Apps können Personen physisch überfordern.
Beachten Sie lokale Einschränkungen bei Nutzung elektronischer Geräte.
Vermeiden Sie den Betrieb über einen längeren Zeitraum in direkter Körpernäre.
Stellen Sie das Fahrrad nicht kopfüber auf dem Lenker und dem Sattel ab, wenn der SmartphoneGrip oder seine Halterung über den Lenker hinausragen. Der SmartphoneGrip oder die Halterung können irreparabel beschädigt werden.
Benutzen Sie den SmartphoneGrip nicht als Griff. Wenn Sie das eBike am SmartphoneGrip hochheiten, können Sie den SmartphoneGrip irreparabel beschädigen.
- Öffnen Sie den SmartphoneGrip nicht. Der SmartphoneGrip kann durch das Öffnen zerstört werden und der Gewährleistungsanspruch entfällt.
Vorsicht! Bei der Verwendung des SmartphoneGrips mit Bluetooth® und/oder WiFi kann eine Störung anderer Geräte und Anlagen, Flugzeuge und medizinischer Geräte (z.B. Herzschrittmacher, Hörgeräte) auftreten. Ebenfalls kann eine Schädigung von Menschen und Tieren in unmittelbarer Umgebung nicht ganz ausgeschlossen werden. Verwenden Sie den SmartphoneGrip mit Bluetooth® nicht

in der Höhe von medizinischen Geräten, Tankstellen, chemischen Anlagen, Gebieten mit Explosionsgefahr und in Sprenggebieten. Verwenden Sie den SmartphoneGrip mit Bluetooth® nicht in Flugzeugen. Vermeiden Sie den Betrieb über einen längeren Zeitraum in direkter Körpernäre.

Produkt- und Leistungsbeschreibung

Bestimmungsgemäß Gerbrauch

Der Bosch SmartphoneGrip ist für das Halten und Laden eines Smartphones auf dem Lenker eines Bosch eBike-Systems vorgesehen.

Neben den hier dargestellen Funktionen kann es sein, dass jederzeit Softwareänderungen zur Fehlerbehebung und Funktionsdifferungen eingeführt werden.

Der SmartphoneGrip ist geeignet für die Fahrt auf befestigten Wegen ohne Sprünge und mit weniger Absätzen (< 15 cm) bei durchschnittlichen Geschwindigkeiten zwischen 15 und 25km / h , wie z.B. asphaltierte Straßen, Feldwege, durch Schotter oder Sand befestigte Wege, befestigte Waldwege.

Bei unsachgemäßem Gebrauch besteht die Gefahr, dass sich das Smartphone aus der Halterung lost, hinunterfällt und hierdurch beschädigt wird. Zudem besteht beim Herausfallen auch eine erhebliche Unfallgefahr!

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellungen auf den Grafikseiten zu Beginn der Anleitung.

Alle Darstellungen von Fahrradteilen, außer Antriebseinheit, SmartphoneGrip inkl. Bedieneinheit, Geschwindigkeitssensor und den dazugehörigen Halterungen, sind schematisch und können bei ihrem eBike abweichen.

(1) Haltebügel vorn/beweglich
(2) Haltebügel hinten/fest
(3) USB-Anschluss mit USB-Kappe
(4) Entriebelungsmechanismus
(5) SmartphoneGrip-Aufnahme
(6) Rasthaken
(7) Socket-Kontakte
(8) Kontakte SmartphoneGrip
(9) Status-LED

(10) induktive Ladespule
(11) Befestigungsschraube Display-Aufnahme
(12) Sicherungsplatte
(13) Tastensperre
(14) Innensechskantschlüsse
(15) Smartphone

(16)Adapterschale

a) nicht im Lieferumfang enthalten

Technische Daten

SmartphoneGrip
Produkt-Code BSP3200
Ladeleistung über USB-An-schluss	W 5 W (1 A@5 V)
Ladeleistung induktiv W 7,5 W (1,5 A@5 V)Wirkungsgrad >67 %
Betriebstemperatur °C -5 ... 40
Lagertemperatur °C 10 ... 40
Schutzart IP54
Gewicht, ca. g 75

Montage

Montage SmartphoneGrip (siehe Bild A)

Zum Aufsatz den SmartphoneGrips drücken Sie den Entriebelungsmechanismus (4) und halten Sie ihn gedrückt. Setzen Sie die obere Kante des SmartphoneGrips an den Rasthaken (6) des Display-Halters (5) ①. Ziehen Sie den SmartphoneGrip zu sich und drücken Sie den SmartphoneGrip auf den Display-Halter ②. Lassen Sie den Entriebelungsmechanismus (4) los.

Zum Abnehmer des SmartphoneGrips drucken Sie den Entriebelungsmechanismus (4) undziehen Sie ihn gleichzeitig zu sich ①. Hebien Sie den SmartphoneGrip ab und halten Sie den Entriebelungsmechanismus (4) los ②.

Einsetzen der Sicherungsplatte (siehe Bild B)

Schieben Sie von unter die Sicherungslatte (12) in die Ad- apterschale (16) ein, bis die Sicherungslatte (12) hörbar einrastet.

Zusammen mit der Tastensperre (13) wird eine einfache und schelle Mitnahme des SmartphoneGrips verhindert.

Hinweis: Die Sicherungslatte (12) ist keine Diebstahlsicherung.

Zum Entfernen der Sicherungsplatte (12) losen Sie die beiden Befestigungsschrauben (11).

Montage Smartphone (siehe Bild C)

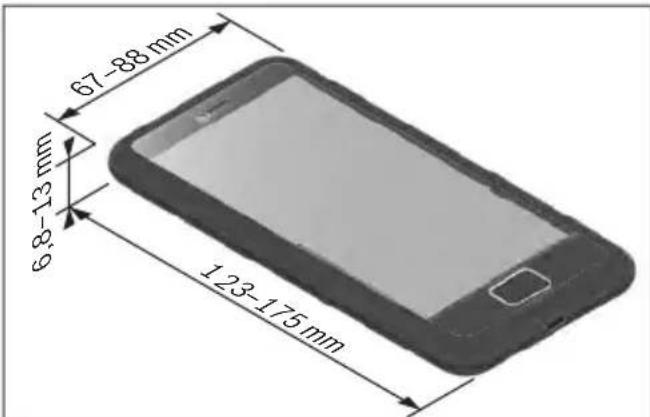

Der SmartphoneGrip kann Smartphones folgender Großaufnahme:

Die angegebenen Maße verstehen sich mit Hülle. Smartphones mit Klapp- und Etuihüllen dürfen nicht eingesetzt werden.

Das Gesamtgewicht darf 276 g nicht überschreiben.

Legen Sie das Smartphone (15) mit der langen Seite mittig gegen den beweglichen Haltebügel (1). Drücken Sie mit beiden Händen das Smartphone (15) gegen den beweglichen Haltebügel (1) und setzen Sie das Smartphone (15) in den SmartphoneGrip ein.

Achten Sie beim Einsetzen des Smartphones daraufuf, dass Sie ihre Finger nicht zwischen dem beweglichen Haltebügel und dem SmartphoneGrip einkommen.

Überprüfen Sie nach der Montage des Smartphones, dass das Smartphone auch bei Vibrationen keine festen Teile am Fahrrad berühren kann. Dies konnte das Smartphone nachhaltig beschädigen.

Montage der Tastensperre (siehe Bild D)

Die mitgelieferte Tastensperre (13) verhindert in Kombination mit der Sicherungslatte (12) eine einfache und schnelle Abnahme des SmartphoneGrips durch Blockieren des Entregelungsmechanismus (4).

Zum Einsetzen der Tastensperre (13) schieben Sie die Tastensperre (13) in die damit vorgesehene Öffnung 1 und schrauben Sie die Tastensperre mit einem Innensechskant-schlüssel (1,5mm) (14) vorsichtig fest 2.

Hinweis: Die Tastensperre ist keine Diebstahlsicherung. Die Tastensperre verhindert eine schelle Abnahme des SmartphoneGrips vom Halter. Die Tastensperre hat keinen Einfluss auf das Smartphone.

Hinweis: Lassen Sie ihr Smartphone niemals unbeaufsichtigt im SmartphoneGrip!

Zum Entfern der Tastensperre (13) schrauben Sie die Sicherungsschraube mit einem Innensechskantschluss (1,5 mm) (14) hereus und entnahme den sie die Tastensperre (13).

Betrieb

Inbetriebnahme

Setzen Sie das Smartphone in den SmartphoneGrip ein.
Starten Sie die App eBike Flow, um sich die Fahrdaten an-zeigen zu halten.

Abhängig vom Betriebssystem des Smartphones kann die App eBike Flow kostenlos vom Apple App Store oder vom Google Play Store heruntergeladen werden.

Scannen Sie mit Ihr dem Smartphone den Code, um die App eBike Flow herunterzuladen.

Smartphone laden

Wenn sich das Smartphone im SmartphoneGrip befindet, kann es darüber den Anzeige der Fahrdaten gleichzeitig geladen werden. Verfügt Ihr Smartphone über eine induktive Ladefunktion, können Sie das Smartphone kabellos laden.

Induktives Laden

Wenn Sie ein Smartphone mit induktiver Ladefunktion in den SmartphoneGrip setzen, startet der Ladevorgang automatisch. Die Status-LED (9) leuchtet gelb. Ist das Smartphone vollständig geladen, leuchtet die Status-LED (9) dauerhaft grün.

Wenn Sie das Smartphone aus der Halterungnehmen, wird die Ladespannung abgeschalte.

Laden über USB

Verfügt Ihr Smartphone über keine induktive Ladefunktion, können Sie Ihr Smartphone über den USB-Anschluss (3) laden. Öffnen Sie hierzu die USB-Kappe und schließen Sie ein separates USB-Kabel (nicht im Lieferumfang enthalten) an die micro-A/B USB-Buchse an.

Achten Sie beim Kauf des USB-Kabels auf den benötigten Steckertype für Ihr Smartphone.

Hinweis: Wenn der Akku-Ladezustand 0% erreicht, entfern den Sie vorhandene Verbraucher (z.B. Smartphone).

Statusanzeigen

Die Status-LED (9) zeigt durch entsprechiche Farben und Leuchtmuster folgende Zustände an.

Status Verhalten

Laden über USB LED leuchtet blau.

Start induktives Laden LED blinkt 3× gelb.

Induktives Laden LED leuchtet gelb.

Vollständig geladen LED leuchtet grün.

Fehlermeldung LED blinkt rot.

Folgende Alarmzustände werden erkannt und führen zu einer Unterbrechung des induktiven Ladevorgangs:

• Erkennung von Fremdobjekten, z.B. Munzen, Schlüssel und andere metallische Objekte
• Tempersaturalm Wenn der SmartphoneGrip sich außerhalb der Betriebstemperatureturator befindet, blinking die Status-LED (9) rot und der Ladevorgang wird unterbrochen. Sobald der SmartphoneGrip sich wieder innerhalb der Betriebstemperatureturator befindet, wird der Ladevorgang fortgesetzt.
• Überspannungsalarm bei Spannungen größter als 6 V
• Unterspannungsalarm bei Spannungen kleiner als 4,2 V

Wartung und Service

Wartung und Reinigung

Verwenden Sie für die Reinigung ein weiches, nur mit Wasser befeuchtetes Tuch. Verwenden Sie keine Reinigungsmittel.

Lassen Sie alle Reparaturen ausschließlich von einem autorisierten Fahrradnehmer ausführten.

Alle Komponenten dürfen nicht mit Druckwasser gereinigt werden.

Transport

Wenn Sie Ihr eBike außerhalb Ihres Autos z.B. auf einem Autogepackträger mit sich führen, behmen Sie den SmartphoneGrip und den eBike-Akku ab, um Beschädigungen zu vermeiden.

Kundendienst und Anwendungsberatung

Bei allen Fragen zum eBike-System und seinen Komponenten wenden Sie sich an einen autorisierten Fahrradhandler. Kontaktdaten autorisierter Fahrradhandler finden Sie auf der Internetseite www.bosch-ebike.com.

Entsorgung

Antriebsinheit, Bordcomputer inkl. Bedieneinheit, Akku, Geschwindigkeitssensor, Zubehor und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführrt werden.

Stellen Sie eigenständig sicher, dass personenbezogene Daten vom Gerät gelscht wurden.

Werfen Sie eBikes und ihre Komponenten nicht in den Hausmull!

Gemäß der europäischen Richtlinie 2012/19/EU mussen nicht mehr gebrauchsfähige Elektrogeräte und gemäß der europäischen Richtlinie 2006/66/EG mussen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederverwendung zugeführrt werden.

Geben Sie nicht mehr gebrauchsfähige Bosch eBike-Komponentenitte kostenlos bei einem autorisierten Fahrradhander oder bei einem Wertstoffhof ab.

Änderungen vorbehalten.

02750083SG(2022.02)T/51WEU

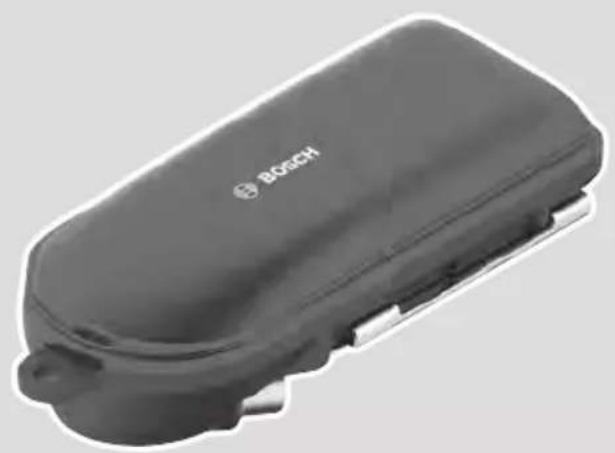

ConnectModule

BCM3100

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Lesen und beachten Sie die Sicherheitschinweise und Anweisungen in allen Betriebsanleitungen des eBikeSystems sowie in der Betriebsanleitung Ihres eBikes.
Lassen Sie den Einbau und alle Reparaturen des ConnectModules ausschließlich von einem autorisierten Fachhändler ausführten. Es bedarf hierzu spezieller Fachkenntnisse. Ein Falscheinbau kann dazu führen, dass das ConnectModule bzw. eBike nicht mehr gesetzeskonform betrieben werden kann.
Das ConnectModule ist mit einer Funkschnittstelle ausgestattet. Es kann dazu zu lokalen Betriebseinschrankungen kommt, z.B. in Flugzeugen oder Krankenhäusern. Beachten Sie dazu auch die Hinweise weiter unter (siehe „Transport“, Seite Deutsch - 2).

Produkt- und Leistungsbeschreibung

Bestimmungsgemäßer Gebrauch

Das ConnectModule ist ausschließlich mit den zugehörigen Features aus der App eBike Flow verwendbar. Es ist für die Nutzung daher ein mobiles Endgerät erforderlich, auf dem die App eBike Flow heruntergeladen und installiert ist.

Das ConnectModule ist ausschließlich in Verbindung mit einem eBike zu nutzen, insbesondere für das Tracking von eBikes im Falle eines Diebstahls.

Technische Daten

ConnectModule
Produkt-Code BCM3100
interner Akku V	4,35
	mAh 650
externer Batterieanschluss V 12
Frequenzband LTE Cat-M1 MHz B1 (2100 MHz)
	B2 (1900 MHz)
	B3 (1800 MHz)
	B4 (1700 MHz)
	B5 (850 MHz)
	B8 (900 MHz)
	B12 (700 MHz)
	B13 (700 MHz)
	B20 (800 MHz)
	B28 (700 MHz)
Sendeleistung dBm 20
Gewicht, ca. g 40
Betriebstermperatur °C -5 ... +40
Lagertemperatur °C +10 ... +40

ConnectModule

Schutzart IP54

Konformitätserklarung

Hiermit erklärt die Robert Bosch GmbH, Bosch eBike Systems, dass der Funkanlageotyp ConnectModule der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: https://www.bosch-ebike.com/conformity.

Betrieb

Die Funktionalität des ConnectModules setzen eine Funktionierende GPS- und Mobilfunkverbindung voraus.

Das ConnectModule verfügbar über Bewegungssensoren, ein globales Navigationssatellitensystem und Mobilfunk. Damit kann das ConnectModule verdächtige Bewegungen des eBikes identifizieren, die lokale Position des eBikes feststellen und einen lokalen Alarm erzeugen.

Positions- und Bewegungsdaten werden dem Eigentümer des eBikes in der App eBike Flow angezeigt.

Das ConnectModule ermittelicht somit weitere Services, wie z.B. , die dem Endkunden in der App eBike Flow bereitgestellt werden. Weitere Informationen zu den einzelnen Services der App eBike Flow werden in der App bereitgestellt.

Für die Nutzung dieser Services konnen Kosten entstehen. Details werden in der App eBike Flow angezeigt.

Inbetriebnahme

Sobald ein ConnectModule in einem eBike verbaut ist, kann es über die App eBike Flow einmalig aktiviert werden. Services wie z.B. können über die App eBike Flow aktiviert und genutzt werden.

Abhängig vom Betriebssystem des Smartphones kann die App eBike Flow kostenlos vom Apple App Store oder vom Google Play Store heruntergeladen werden.

Scannen Sie mit Ihrhem Smartphone den Code, um die App eBike Flow herunterzuladen.

Die Services des ConnectModules können jederzeit über die App eBike Flow deaktiviert werden. Solange der Nutzer über eine gültige Aktivierung verfügbar, kann er alle Services reactiveren.

Eine Deaktivierung des ConnectModules selbst ist nicht vorgesehen.

Ein-/Ausschalten

Das ConnectModule muss nicht separat ein- oder ausgeschaltet werden.

Solange das ConnectModule mit Spannung versorgt wird und entsprechende Services aktiviert sind, sendet es Daten an den Fahrradeigentümer.

Das ConnectModule verfügt über einen internen Akku, um die Services unabhängig vom eBike-Akku bereitsstellen zu können. Der Ladezustand des internen Akkus kann über die

App eBike Flow eingesehen werden. Falls der Ladezustand des internen Akkus kritisch ist, sollte ein eBike-Akku eingesetzt und das Bosch eBike-Ladegerät angeschlossen werden.

Wartung und Service

Wartung und Reinigung

Das ConnectModule ist wartungsfrei. Bei Schäden oder Ausfall wenden Sie sich direkt an einen autorisierten Fachhändler.

Wenn Services nicht Funktionieren, obwohl sie aktiviert sind, wenden Sie sich direkt an ihren Fahrradnehmer, bei dem Sied das ConnectModule erworben haben.

Wenn Sie Ihr eBike zur Wartung bei einem Fahrradhändler abgeben, wird empfohlen, die Services und vorübergehend zu deaktivieren. Damit werden Fehlalarme vermieden.

Transport

Sobald Sie Ihr eBike transportieren (z.B. in einem KFZ-Anhänger, Zug, Flugzeug etc.), empfehlen wir die Deaktivierung aller einzelnen Services oder die Aktivierung der Funktion . Jegliche Kommunikation des ConnectModules wird dadurch deaktiviert. Damit vermeiden Sie Fehlalarme.

Kundendienst und Anwendungsberatung

Bei allen Fragen zum eBike-System und seinen Komponenten wenden Sie sich an einen autorisierten Fahrradhandler. Kontaktdaten autorisierter Fahrradhandler finden Sie auf der Internetseite www.bosch-ebike.com.

Entsorgung

Antriebsinheit, Bordcomputer inkl. Bedieneinheit, Akku, Geschwindigkeitssensor, Zubehor und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführrt werden.

Stellen Sie eigenständig sicher, dass personenbezogene Daten vom Gerät gelscht wurden.

Werfen Sie eBikes und ihre Komponenten nicht in den Hausmull!

Gemäß der europäischen Richtlinie 2012/19/EU mussen nicht mehr gebrauchsfähige Elektrogeräte und gemäß der europäischen Richtlinie 2006/66/EG mussen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederverwendung zugeführrt werden.

Geben Sie nicht mehr gebrauchsfähige Bosch eBike-Komponentenitte kostenlos bei einem autorisierten Fahrradhandler oder bei einem Wertstoffhof ab.

Änderungen vorbehalten.

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in dieser Betriebsanleitung verwendete Begriff Akku bezieht sich auf alle original Bosch eBike-Akkus.

Lesen und beachten Sie die Sicherheitschinweise und Anweisungen in allen Betriebsanleitungen des eBikeSystems sowie in der Betriebsanleitung Ihres eBikes.
▶ Nehmen Sie keine Maßnahmen vor, die die Leistung oder die maximale Unterstützung des Geschwindigkeit Ihres Antriebes beeinflussen, insbesondere erhöhen. Sie gefährden damit möglicherweise sich und andere, und Sie bewegen sich dadurch gegebenenfalls illegal im öffentlichen Bereich.
▶ Nehmen Sie keinerlei Veränderungen an Ihr eBike-System vor oder bringen Sie keine weiteren Produkte an, die geeignet waren, die Leistungsfähigkeit Ihres eBike-Systems zu erhöhen. Sie verringn hiermit in der Regel die Lebensdauer des Systems und risikieren Schäden an der Antriebseinheit und am Fahrrad. Außer dem besteht die Gefahr, dass Ihnen Garantie- und Gewährleistungsansprüche auf das von Ihnen gekaufte Fahrrad verloren gehen. Durch einen unsachgemäßen Umgang mit dem System gefährden Sie zudem ihre Sicherheit sowie die anderer Verkehrsteilnehmer und risikieren dadurch bei Unfallen, die auf die Manipulation zurückzufahren sind, hohe persönliche Haftungskosten und eventuell sogar die Gefahr einer strafrechtlichen Verfolgung.
Öffnen Sie die Antriebseinheit nicht selbst. Die Antriebseinheit darf nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen repariert werden. Damit wird gewährleistet, dass die Sicherheit der Antriebseinheit erhalten bleibt. Bei unberechtigtem Öffnender Antriebseinheit erlischt der Gewährleistungsanspruch.
Alle an der Antriebseinheit montierten Komponenten und alle anderen Komponenten des eBike-Antriebs (z.B. Kettenblatt, Aufnahme des Kettenblatts, Pedale) dürfen nur gegen baugleiche oder vom Fahrradhersteller speziell für Ihr eBike zugelassene Komponenten ausgetauscht werden. Damit wird die Antriebseinheit vor Überlastung und Beschädigung geschützt.
Nehmen Sie den Akku aus dem eBike, bevor Sie Arbeiten (z.B. Inspektion, Reparatur, Montage, Wartung,Arbeiten an der Kette etc.) am eBike beginnen, es mit dem Auto oder dem Flugzeug transportieren oder es aufbewahren. Bei unbeabsichtigter Aktivierung des eBike-Systems besteht Verletzungsgefahr.

An Teilen des Antriebs können unter Extrembedingungen, wie z.B. anhaltend hohe Last mit niedriger Geschwindigkeit bei Berg

oder Lastenfahrten, Temperaturen >60^ vorkommen.

Kommen Sie nach einer Fahrt nicht ungeschützt mit Händen oder Beinen mit dem Gehäuse der Antriebs-einheit in Berührung. Unter extremen Bedingungen, wie z.B. anhaltend hohe Drehmome t e bi niedrigen Fahrgeschwindigkeiten oder bei Berg- und Lastenfahrten, konnen sehr hohe Temperaturen am Gehäuse erreicht werden.

Die Temperaturen, die am Gehäuse der Antriebseinheit entstehen können, werden durch folgende Faktoren be-einflusst:

• Umgebungstemperatur
  -Fahrprofil (Strecke/Steigung)
  Fahrdaoer
• Unterstutzungsmod
• Nutzerverhalten (Eigenleistung)
• Gesamtgewicht (Fahrer, eBike, Gepäck)
  Motorabdeckung der Antriebseinheit
• Entwärungseigenschaften des Fahrradrahmens
• Typ der Antriebseinheit und Art der Schaltung

Verwenden Sie nur original Bosch Akkus, die vom Hersteller für Ihr eBike zugelassen wurden. Der Gebrauch anderer Akkus kann zu Verletzungen und Brandgefahr führen. Bei Gebrauch anderer Akkus übernimmt Bosch keine Haftung und Gewährleistung.

Bringen Sie den Magnet nicht in die Nähe von Implantaten oder sonstigen medizinischen Geräten, wie z.B. Herzschrittmacher oder Insulinpumpe. Durch den Magnet wird ein Feld erzeugt, das die Funktion von Implantaten oder medizinischen Geräten beeinträchtigen kann.

Halten Sie den Magnet fern von magnetischen Datenträgern und magnetisch empfindlichen Geräten.

Durch die Wirkung der Magnete kann es zu irreversiblen Datenverlusten kommt.

Beachten Sie alle nationalen Vorschriften zur Zulassung und Verwendung von eBikes.

Datenschutzhinweis

Beim Anschluss des eBikes an das Bosch DiagnosticTool 3 werden Daten zu Zwecken der Produktverbesserung über die Nutzung der Bosch Antriebseinheit (u.a. Energieverbrauch, Temperatur etc.) an Bosch eBike Systems (Robert Bosch GmbH) übermittelt. Nähere Informationen erhalten Sie auf der Bosch eBike-Website www.bosch-ebike.com.

Produkt- und Leistungsbeschreibung

Bestimmungsgemäßer Gebrauch

Die Antriebseinheit ist ausschließlich zum Anrieb Ihres eBikes bestimmt und darauf nicht für andere Zwecke verwendet werden.

Neben den hier dargestellen Funktionen kann es sein, dass jederzeit Softwareänderungen zur Fehlerbehebung und Funktionsänderungen eingeführt werden.

Abgebildete Komponenten

Einzelne Darstellungen in dieser Betriebsanleitung können, je nach Ausstattung Ihr's eBikes, von den tatsächlichen Gegebenheiten geringfügig abweichen.

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellungen auf den Grafikseiten zu Beginn der Anleitung.

(1) Antriebseinheit
(2) Geschwindigkeitssensor a)
(3) Speichenmagnet
(4) CenterLock-Magnet
(5) Felgenmagnet (rim magnet)

a) abweichende Sensorform und Montageposition möglich

b) abweichende Montageposition möglich

Technische Daten

Antriebseinheit Performance Line
Produkt-Code BDU3360
Nenndauerleistung W 250
Drehmoment am Antrieb max. Nm 75
Nennspannung V= 36
Betriebstermperatur °C -5 ... +40
Lagertemperatur °C +10 ... +40
Schutzart IP54
Gewicht, ca. kg 3,2
Bosch eBike-System verwendet FreeRTOS (siehe http://www.freertos.org).

FahrradbeleuchtingA)
Spannung ca. B)	V=	12
maximale Leistung
- Vorderlicht	W	17,4
- Rücklicht	W	0,6

A) abhängig von gesetzlichen Regelungen nicht in allen landerspezifischen Ausführungen über den eBike-Akku möglich
B) Achten Sie beim Wechsel der Lampen darauf, ob die Lampen mit dem Bosch eBike-System kompatibel sind (fragen Sie ihren Fahrradnehmer) und die angegebene Spannung übereinstimmt. Es)durfen nur Lampen gleicher Spannung getauscht werden.

Falsch eingesetzte Lampen können zerstört werden!

Angaben zur Gerauschemission der Antriebseinheit

Der A-bewertete Emissionsschallpegel des eBike-Systems betragt im Normalbetrieb < 70 dB(A). Wenn das eBike un-. autorisiert bewegt wird, generiert die Antriebseinheit im. Rahmen des e Bike Alarm> Service einen Alarm-Ton. Die-. ser Alarm-Ton kann den Emissionsschallpegel von 70 dB(A) ubersteigen und liegt bei 80 dB(A) in 2 m Entfernung zur An-. triebseinheit. Der Alarm-Ton steth erst nach Aktivierung des e Bike Alarm> Service zur Verfugung, und kann uber die App eBike Flow wieder deaktiviert werden.

Montage

Geschwindigkeitssensor überprüfen (siehe Bild A)

Speedsensor (slim)

Der Geschwindigkeitssensor (2) und der dazugehörige CenterLock-Magnet (4) oder Speichenmagnet (3) sind ab Werk so montiert, dass sich der Magnet bei einer Umdrehung des Rades in einem Abstand von mindestens 2 mm und hochstens 15 mm am Geschwindigkeitssensor vorbeibewegt.

Bei konstruktiven Änderungen muss der korrekte Abstand zwischen Magnet und Sensor eingehalten werden (siehe Bild A).

Hinweis: Achten Sie beim Ein- und Ausbau des Hinterrades darauf, dass Sie den Sensor oder die Sensorhalterung nicht beschädigen.

Achten Sie bei Radwechseln auf zug- und knickfreie Verlegung der Sensorkabel.

Der CenterLock-Magnet (4) kann nur bis zu 5-mal aus- und wieder eingesetzt werden.

Felgenmagnet

Bei der Installation eines Felgenmagnets ist für die Erkennung einer Radumdrehung kein Sensor erforderlich. Die Antriebseinheit erkennt selbst, wenn der Magnet in ihrer Höhe ist und berechnet aus der Frequenz des Auftauchens des Magnetfeldes die Geschwindigkeit und alle anderen erforderlichen Daten.

Da die Antriebseinheit sensibel gegenüber magnetischen Feldern ist, vermeiden Sie weitere magnetische Felder in den Höhe der Antriebseinheit (z.B. magnetische Klickpedale, magnetische Trittfrequenzmesser etc.), um die Antriebseinheit nicht zu stären.

Betrieb

Zur Inbetriebnahme des eBike-Systems ist eine Bedieneinheit erforderlich. Beachten Sie in der Betriebsanleitung der Bedieneinheit die Inbetriebnahme des eBike-Systems und die Steuerung der Antriebseinheit.

Hinweise zum Fahren mit dem eBike-System

Wann arbeitet der eBike-Antrieb?

Der eBike-Antrieb unterstützt Sie beim Fahren, solange Sie in die Pedale treten. Ohne Pedaltreten erfolgt keine Unterstützung. Die Motorleistung ist immer abhängig von der beim Treten eingesetzten Kraft.

Setzen Sie weniger Kraft ein, wird die Unterstützung geringer sein, als wenn Sie viel Kraft einsetzen. Das gilt unabhängig vom Unterstützungslevel.

Der eBike-Anrieb schaltet sich automatisch bei Geschwindigkeiten über 25km / h ab. Fällt die Geschwindigkeit unter 25km / h , steht der Anrieb automatisch wieder zur Verfugung.

Eine Ausnahme gilt für die Funktion Schieberhilfe, in der das eBike ohne Pedaltreten mit geringer Geschwindigkeit geschoben werden kann. Bei der Nutzung der Schieberhilfe konnen sich die Pedale mitdrehen.

Sie können das eBike jederzeit auch ohne Unterstützung wie ein normales Fahrrad fahren, indem Sie entweder das eBike-System ausschalten oder den Unterstützungsglevel auf OFF stellen. Das Gleiche gilt bei leerem Akku.

Zusammenspiel des eBike-Systems mit der Schaltung

Auch mit eBike-Antrieb sollen den Sie die Schaltung wie bei einem normalen Fahrrad benutzen (beachten Sie dazu die Betriebsanleitung Ihres eBikes).

Unabhängig von der Art der Schaltung ist es ratsam, während des Schaltvorganges das Treten kurz zu unterbrenen. Dadurch wird das Schalten erleichtert und die Abnutzung des Antriebsstranges reduziert.

Durch die Wahl des richtigen Ganges konnen Sie bei gleichchem Krafteinsatz die Geschwindigkeit und die Reichweite erhöhen.

Erste Erfahrungen sammeln

Es ist empfehlenswert, die ersten Erfahrungen mit dem eBike abseits vielbefahrener StraBen zu sammeln.

Probieren Sie entsprechliche Unterstützungslevel aus. Beginnen Sie mit dem kleinsten Unterstützungslevel. Sobald Sie sich safer fühlen, können Sie mit dem eBike wie mit jeder Fahrrad am Verkehr teilnehmer.

Testen Sie die Reichweite Ihres eBikes unter entsprechlichen Bedingungen, bevor Sie langere, anspruchsvolle Fahrten planen.

Einflüsse auf die Reichweite

Die Reichweite wird von vielen Faktoren beeinflusst, wie zum Beispiel:

• Unterstützungslever,
  -Geschwindigkeit,
• Schaltverhalten,
• Art der Reifen und Reifendruck,
• Alter und Pflegezustand des Akkus,
• Streckenprofil (Steigungen) und -beschaffenheit (Fahrbahnbelag),
  Gegenwind und Umgebungstemperatur,
  Gewicht von eBike, Fahrer und Gepack.

Deshalb ist es nicht möglich, die Reichweite vor Antritt einer Fahrt und während einer Fahrt exakt vorherzusagen. Allgemein gilt jedoch:

• Bei gleichem Unterstützungslevel des eBike-Antriebs: Je weniger Kraft Sie einsetzen müssen, um eine bestimmte Geschwindigkeit zu erreichen (z.B. durch optimales Benutzten der Schaltung), umso weniger Energie wird der eBike-Antrieb verbrauchen und umso größter wird die Reichweite einer Akkuladung sein.
• Je hoher der Unterstützungslavel bei ansonsten gleichen Bedingungen gewählt wird, umso geringer ist die Reichweite.

Pfleglicher Umgang mit dem eBike

Beachten Sie die Betriebs- und Lagertemperaten der eBike-Komponenten. Schützen Sie Antriebseinheit, Bordcomputer und Akku vor extremen Temperaten (z.B. durch intensive Sonneneinstrahlung ohne gleichzeitige Belüftung). Die Komponenten (besonders der Akku) können durch extreme Temperaten beschädigt werden.

Lassen Sie Ihr eBike-System mindestens einzelm im Jahr technisch überprüfen (u.a. Mechanik, Aktualität der System-software).

Wartung und Service

Wartung und Reinigung

Achten Sie beim Wechsel der Lampen darauf, ob die Lampen mit dem Bosch eBike-System kompatibel sind (fragen Sie ihren Fahrradnehmer) und die angegebene Spannung übereinstimmt. Es dürfen nur Lampen gleicher Spannung getauscht werden.

Alle Komponenten inklusive der Antriebseinheit)durfen nicht ins Wasser getaucht oder mit Druckwasser gereinigt werden. Lassen Sie Ihr eBike-System mindestensomal im Jahr technisch uberprüfen (u.a.Mechanik, Aktualitat der System-software).

Für Service oder Reparaturen am eBike wenden Sie sich bitte an einen autorisierten Fahrradhandler.

Kundendienst und Anwendungsberatung

Bei allen Fragen zum eBike-System und seinen Komponenten wenden Sie sich an einen autorisierten Fahrradhandler. Kontaktdaten autorisierter Fahrradhandler finden Sie auf der Internetseite www.bosch-ebike.com.

Entsorgung

Antriebsinheit, Bordcomputer inkl. Bedieneinheit, Akku, Geschwindigkeitssensor, Zubehor und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführrt werden.

Stellen Sie eigenständig sicher, dass personenbezogene Daten vom Gerät gelöscht wurden.

Werfen Sie eBikes und ihre Komponenten nicht in den Hausmull!

Gemäß der europäischen Richtlinie 2012/19/EU mussen nicht mehr gebrauchsfähige Elektrogeräte und gemäß der europäischen Richtlinie 2006/66/EG mussen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederverwendung zugeführrt werden.

Geben Sie nicht mehr gebrauchsfähige Bosch eBike-Komponentenitte kostenlos bei einem autorisierten Fahrradhandler oder bei einem Wertstoffhof ab.

Änderungen vorbehalten.

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in dieser Betriebsanleitung verwendete Begriff Akku bezieht sich auf alle original Bosch eBike-Akkus.

Lesen und beachten Sie die Sicherheitschinweise und Anweisungen in allen Betriebsanleitungen des eBikeSystems sowie in der Betriebsanleitung Ihres eBikes.
▶ Nehmen Sie keine Maßnahmen vor, die die Leistung oder die maximale Unterstützung des Geschwindigkeit Ihres Antriebes beeinflussen, insbesondere erhöhen. Sie gefährden damit möglicherweise sich und andere, und Sie bewegen sich dadurch gegebenenfalls illegal im öffentlichen Bereich.
▶ Nehmen Sie keinerlei Veränderungen an Ihr eBike-System vor oder bringen Sie keine weiteren Produkte an, die geeignet waren, die Leistungsfähigkeit Ihrse eBike-Systems zu erhöhen. Sie verringn hiermit in der Regel die Lebensdauer des Systems und risikieren Schäden an der Antriebseinheit und am Fahrrad. Außer dem besteht die Gefahr, dass Ihnen Garantie- und Gewährleistungsansprüche auf das von Ihnen gekaufte Fahrrad verloren gehen. Durch einen unsachgemäßen Umgang mit dem System gefährden Sie zudem ihre Sicherheit sowie die anderer Verkehrsteilnehmer und risikieren dadurch bei Unfallen, die auf die Manipulation zurückzufahren sind, hohe persönliche Haftungskosten und eventuell sogar die Gefahr einer strafrechtlichen Verfolgung.
Öffnen Sie die Antriebseinheit nicht selbst. Die Antriebseinheit darf nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen repariert werden. Damit wird gewährleistet, dass die Sicherheit der Antriebseinheit erhalten bleibt. Bei unberechtigtem Öffnender Antriebseinheit erlischt der Gewährleistungsanspruch.
Alle an der Antriebseinheit montierten Komponenten und alle anderen Komponenten des eBike-Antriebs (z.B. Kettenblatt, Aufnahme des Kettenblatts, Pedale) dürfen nur gegen baugleiche oder vom Fahrradhersteller speziell für Ihr eBike zugelassene Komponenten ausgetauscht werden. Damit wird die Antriebseinheit vor Überlastung und Beschädigung geschützt.
Nehmen Sie den Akku aus dem eBike, bevor Sie Arbeiten (z.B. Inspektion, Reparatur, Montage, Wartung,Arbeiten an der Kette etc.) am eBike beginnen, es mit dem Auto oder dem Flugzeug transportieren oder es aufbewahren. Bei unbeabsichtigter Aktivierung des eBike-Systems besteht Verletzungsgefahr.

An Teilen des Antriebs können unter Extrembedingungen, wie z.B. anhaltend hohe Last mit niedriger Geschwindigkeit bei Berg

oder Lastenfahrten, Temperaturen >60^ vorkommen.

Kommen Sie nach einer Fahrt nicht ungeschützt mit Händen oder Beinen mit dem Gehäuse der Antriebs-einheit in Berührung. Unter extremen Bedingungen, wie z.B. anhaltend hohe Drehmomeente bei niedrigen Fahrgeschwindigkeiten oder bei Berg- und Lastenfahrten, konnen sehr hohe Temperaturen am Gehäuse erreicht werden.

Die Temperaturen, die am Gehäuse der Antriebseinheit entstehen können, werden durch folgende Faktoren be-einflusst:

• Umgebungstemperatur
  -Fahrprofil (Strecke/Steigung)
  Fahrdaoer
• Unterstutzungsmod
• Nutzerverhalten (Eigenleistung)
  Gesamtgewicht (Fahrer, eBike, Gepack)
  Motorabdeckung der Antriebseinheit
• Entwärungseigenschaften des Fahrradrahmens
• Typ der Antriebseinheit und Art der Schaltung

Verwenden Sie nur original Bosch Akkus, die vom Hersteller für Ihr eBike zugelassen wurden. Der Gebrauch anderer Akkus kann zu Verletzungen und Brandgefahr führen. Bei Gebrauch anderer Akkus übernimmt Bosch keine Haftung und Gewährleistung.

Bringen Sie den Magnet nicht in die Nähe von Implantaten oder sonstigen medizinischen Geräten, wie z.B. Herzschrittmacher oder Insulinpumpe. Durch den Magnet wird ein Feld erzeugt, das die Funktion von Implantaten oder medizinischen Geräten beeinträchtigen kann.

Halten Sie den Magnet fern von magnetischen Datenträgern und magnetisch empfindlichen Geräten.

Durch die Wirkung der Magnete kann es zu irreversiblen Datenverlusten kommt.

Beachten Sie alle nationalen Vorschriften zur Zulassung und Verwendung von eBikes.

Datenschutzhinweis

Beim Anschluss des eBikes an das Bosch DiagnosticTool 3 werden Daten zu Zwecken der Produktverbesserung über die Nutzung der Bosch Antriebseinheit (u.a. Energieverbrauch, Temperatur etc.) an Bosch eBike Systems (Robert Bosch GmbH) übermittelt. Nähere Informationen erhalten Sie auf der Bosch eBike-Website www.bosch-ebike.com.

Produkt- und Leistungsbeschreibung

Bestimmungsgemäßer Gebrauch

Die Antriebseinheit ist ausschließlich zum Anrieb Ihres eBikes bestimmt und darauf nicht für andere Zwecke verwendet werden.

Neben den hier dargestellen Funktionen kann es sein, dass jederzeit Softwareänderungen zur Fehlerbehebung und Funktionsänderungen eingeführt werden.

Abgebildete Komponenten

Einzelne Darstellungen in dieser Betriebsanleitung können, je nach Ausstattung Ihr's eBikes, von den tatsächlichen Gegebenheiten geringfügig abweichen.

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellungen auf den Grafikseiten zu Beginn der Anleitung.

(1) Antriebseinheit
(2) Geschwindigkeitssensor a)
(3) Speichenmagnet
(4) CenterLock-Magnet
(5) Felgenmagnet (rim magnet)

a) abweichende Sensorform und Montageposition möglich
b) abweichende Montageposition möglich

Technische Daten

Antriebsinheit Drive Unit Performance Line CX/Cargo/ CX Race Edition/ Speed
Produkt-Code BDU3740	BDU3741 BDU3760 BDU3761 BDU3780 BDU3781
Nenndauerleistung W 250
Drehmoment am Antrieb max. Nm 85
Nennspannung V= 36
Betriebstemperatur °C -5 ... +40
Lagertemperatur °C +10 ... +40
Schutzart IP54
Gewicht, ca. kg 3
Bosch eBike-System verwendet FreeRTOS (siehe http://www.freertos.org).
FahrtradbeleuchtingA)
Spannung ca.B)	V= 12
maximale Leistung
- Vorderlicht	W 17,4

Fahrradbeleuchtinga)
- Rücklicht	W	0,6

A) abhängig von gesetzlichen Regelungen nicht in allen länderspezifischen Ausführungen über den eBike-Akku möglich
B) Achten Sie beim Wechsel der Lampen darauf, ob die Lampen mit dem Bosch eBike-System kompatibel sind (fragen Sie ihren Fahrradnehmer) und die angegebene Spannung übereinstimmt. Es dürfen nur Lampen gleicher Spannung getauscht werden.

Falsch eingesetzte Lampen konnen zerstört werden!

Angaben zur Gerauschemission der Antriebseinheit

Der A-bewertete Emissionsschallpegel des eBike-Systems beträgt im Normalbetrieb < 70dB(A) .Wenn das eBike un-. autorisiert bewegt wird, generiert die Antriebseinheit im. Rahmen des e Bike Alarm> Service einen Alarm-Ton. Die-. ser Alarm-Ton kann den Emissionsschallpegel von 70 dB(A) ubersteigen und liegt bei 80 dB(A) in 2 m Entfernung zur An-. triebseinheit. Der Alarm-Ton steht erst nach Aktivierung des e Bike Alarm> Service zur Verfugung, und kann uber die App eBike Flow wieder deaktiviert werden.

Montage

Geschwindigkeitssensor überprüfen (siehe Bild A)

Speedsensor (slim)

Der Geschwindigkeitssensor (2) und der dazugehörige CenterLock-Magnet (4) oder Speichenmagnet (3) sind ab Werk so montiert, dass sich der Magnet bei einer Umdrehung des Rades in einem Abstand von mindestens 2 mm und hochstens 15 mm am Geschwindigkeitssensor vorbeibewegt. Bei konstruktiven Änderungen muss der korrekte Abstand zwischen Magnet und Sensor eingehalten werden (siehe Bild A).

Hinweis: Achten Sie beim Ein- und Ausbau des Hinterrades darauf, dass Sie den Sensor oder die Sensorhalterung nicht beschädigen.

Achten Sie bei Radwechseln auf zug- und knickfreie Verlegung der Sensorkabel.

Der CenterLock-Magnet (4) kann nur bis zu 5-mal aus- und wieder eingesetzt werden.

Felgenmagnet

Bei der Installation eines Felgenmagnets ist für die Erkennung einer Radumdrehung kein Sensor erforderlich. Die Antriebseinheit erkennt selbst, wann der Magnet in ihrer Höhe ist und berechnet aus der Frequenz des Auftauchens des Magnetfeldes die Geschwindigkeit und alle anderen erforderlichen Daten.

Da die Antriebseinheit sensibel gegenüber magnetischen Feldern ist, vermeiden Sie weitere magnetische Felder in den Höhe der Antriebseinheit (z.B. magnetische Klickpedale, magnetische Trittfrequenzmesser etc.), um die Antriebseinheit nicht zu stären.

Betrieb

Zur Inbetriebnahme des eBike-Systems ist eine Bedieneinheit erforderlich. Beachten Sie in der Betriebsanleitung der Bedieneinheit die Inbetriebnahme des eBike-Systems und die Steuerung der Antriebseinheit.

Hinweise zum Fahren mit dem eBike-System

Wann arbeitet der eBike-Antrieb?

Der eBike-Antrieb unterstützt Sie beim Fahren, solange Sie in die Pedale treten. Ohne Pedaltreten erfolgt keine Unterstützung. Die Motorleistung ist immer abhängig von der beim Treten eingesetzten Kraft.

Setzen Sie weniger Kraft ein, wird die Unterstützung geringer sein, als wenn Sie viel Kraft einsetzen. Das gilt unabhängig vom Unterstützungslevel.

Der eBike-Anrieb schaltet sich automatisch bei Geschwindigkeiten über 25 / 45km / h ab. Fällt die Geschwindigkeit unter 25 / 45km / h , steht der Antrieb automatisch wieder zur Verfugung.

Eine Ausnahme gilt für die Funktion Schieberhilfe, in der das eBike ohne Pedaltreten mit geringer Geschwindigkeit geschoben werden kann. Bei der Nutzung der Schieberhilfe konnen sich die Pedale mitdrehen.

Sie konnen das eBike jederzeit auch ohne Unterstützung wie ein normales Fahrrad fahren, indem Sie entweder das eBike-System ausschalten oder den Unterstützungsglevel auf OFF stellen. Das Gleiche gilt bei leerem Akku.

Zusammenspiel des eBike-Systems mit der Schaltung

Auch mit eBike-Antrieb sollen den Sie die Schaltung wie bei einem normalen Fahrrad benutzen (beachten Sie dazu die Betriebsanleitung Ihres eBikes).

Unabhängig von der Art der Schaltung ist es ratsam, während des Schaltvorganges das Treten kurz zu unterbrenen. Dadurch wird das Schalten erleichtert und die Abnutzung des Antriebsstranges reduziert.

Durch die Wahl des richtigen Ganges konnen Sie bei gleichchem Krafteinsatz die Geschwindigkeit und die Reichweite erhöhen.

Erste Erfahrungen sammeln

Es ist empfehlenswert, die ersten Erfahrungen mit dem eBike abseits vielbefahrener StraBen zu sammeln.

Probieren Sie entsprechliche Unterstützungslevel aus. Beginnen Sie mit dem kleinsten Unterstützungslevel. Sobald Sie sich safer fühlen, können Sie mit dem eBike wie mit jeder Fahrrad am Verkehr teilnehmen.

Testen Sie die Reichweite Ihres eBikes unter entsprechlichen Bedingungen, bevor Sie langere, anspruchsvolle Fahrten planen.

Einflüsse auf die Reichweite

Die Reichweite wird von vielen Faktoren beeinflusst, wie zum Beispiel:

• Unterstützungslever,
  -Geschwindigkeit,
• Schaltverhalten,

• Art der Reifen und Reifendruck,

• Alter und Pflegezustand des Akkus,

• Streckenprofil (Steigungen) und -beschaffenheit (Fahrbahnbelag),
• Gegenwind und Umgebungstemperatur,
  Gewicht von eBike, Fahrer und Gepack.

Deshalb ist es nicht möglich, die Reichweite vor Antritt einer Fahrt und während einer Fahrt exakt vorherzusagen. Allgemein gilt jedoch:

• Bei gleichem Unterstützungslevel des eBike-Antriebs: Je weniger Kraft Sie einsetzen müssen, um eine bestimmte Geschwindigkeit zu erreichen (z.B. durch optimales Benutzten der Schaltung), umso weniger Energie wird der eBike-Anrieb verbrauchen und umso größter wird die Reichweite einer Akkuladung sein.
• Je hoher der Unterstützungslavel bei ansonsten gleichen Bedingungen gewählt wird, umso geringer ist die Reichweite.

Pfleglicher Umgang mit dem eBike

Beachten Sie die Betriebs- und Lagertemperaten der eBike-Komponenten. Schützen Sie Antriebseinheit, Bordcomputer und Akku vor extremen Temperatren (z.B. durch intensive Sonneneinstrahlung ohne gleichzeitige Beluftung). Die Komponenten (besonders der Akku) können durch extreme Temperatren beschadigt werden.

Lassen Sie Ihr eBike-System mindestens einzelm im Jahr technisch überprüfen (u.a. Mechanik, Aktualität der System-software).

Wartung und Service

Wartung und Reinigung

Achten Sie beim Wechsel der Lampen darauf, ob die Lampen mit dem Bosch eBike-System kompatibel sind (fragen Sie ihren Fahrradnehmer) und die angegebene Spannung übereinstimmt. Es dürfen nur Lampen gleicher Spannung getauscht werden.

Alle Komponenten inklusive der Antriebseinheit)durfen nicht ins Wasser getaucht oder mit Druckwasser gereinigt werden. Lassen Sie Ihr eBike-System mindestensomal im Jahr technisch uberprüfen (u.a.Mechanik, Aktualitat der System-software).

Für Service oder Reparaturen am eBike wenden Sie sich bitte an einen autorisierten Fahrradhandler.

Kundendienst und Anwendungsberatung

Bei allen Fragen zum eBike-System und seinen Komponenten wenden Sie sich an einen autorisierten Fahrradhandler. Kontaktdaten autorisierter Fahrradhandler finden Sie auf der Internetseite www.bosch-ebike.com.

Entsorgung

Antriebsinheit, Bordcomputer inkl. Bedieneinheit, Akku, Geschwindigkeitssensor, Zubehor und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführrt werden.

Deutsch - 4

Stellen Sie eigenständig sicher, dass personenbezogene Daten vom Gerät gelöscht wurden.

Werfen Sie eBikes und ihre Komponenten nicht in den Hausmull!

Gemäß der europäischen Richtlinie 2012/19/EU mussen nicht mehr gebrauchsfähige Elektrogeräte und gemäß der europäischen Richtlinie 2006/66/EG mussen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederverwendung zugeführrt werden.

Geben Sie nicht mehr gebrauchsfähige Bosch eBike-Komponentenitte kostenlos bei einem autorisierten Fahrradhandler oder bei einem Wertstoffhof ab.

Änderungen vorbehalten.

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Die Inhaltsstoffe von Lithium-Ionen-Batteriezellen sind grundsatzlich unter bestimmen Bedingungen entflammbar. Machen Sie sich daher mit den Verhaltensregeln in dieser Betriebsanleitung vertraut.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in dieser Betriebsanleitung verwendete Begriff Akku bezieht sich auf alle original Bosch eBike-Akkus.

Lesen und beachten Sie die Sicherheitschinweise und Anweisungen in allen Betriebsanleitungen des eBikeSystems sowie in der Betriebsanleitung Ihres eBikes.

Nehmen Sie den Akku aus dem eBike, bevor Sie Arbeiten (z.B. Inspektion, Reparatur, Montage, Wartung,Arbeiten an der Kette etc.) am eBike beginnen, es mit dem Auto oder dem Flugzeug transportieren oder es aufbewahren. Bei unbeabsichtigter Aktivierung des eBike-Systems besteht Verletzungsgefahr.
Offnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses. Bei geöffnetem Akku entfällt jeglicher Garantieanspruch.
Schützen Sie den Akku vor Hitze (z.B. auch vor dauernder Sonneneinstrahlung), Feuer und dem Eintauchen in Wasser. Lager oder betreiben Sie den Akku nicht in der Nähe von bereits oder brennbaren Objekten. Es besteht Explosionsgefahr.
Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nageln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen konnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben. Bei in thisem Zusammenhang entstandenen Kurzschlusschäden entfällt jeglicher Anspruch auf Garantie durch Bosch.
Vermeiden Sie mechanische Belastungen oder starke Hitzeeinwirkung. Diese konnten die Batteriezellen beschädigen und zum Austritt von entflammbaren Inhaltsstoffen führen.
Platzieren Sie das Ladegerät und den Akku nicht in der Nähe von brennbaren Materialien. Laden Sie die Akkus nur in trockenem Zustand und an brandsicherer Stelle. Wegen der beim Laden auftretenden Erwärnung besteht Brandgebung.
Der eBike-Akku darf nicht unbeaufsichtigt geladen werden.
Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei Kontakt mit Wasser abspullen. Wenn die Flüssigkeit in die Augen kommt, behmen Sie zusammen arztliche Hil

fe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

Akkus)durfenkeinen mechanischenStoBen ausgesetzt werden.Esbesteht dieGefahr,dass der Akku beschädigt wird.
Bei Beschädigung oder unsachgemäßem Gebrauch des Akkus können Dämpfe austreten. Führren Sie Frischluft zu und suchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen.
Laden Sie den Akku nur mit original Bosch Ladegeräten. Bei Benutzung von nicht original Bosch Ladegeräten kann eine Brandgebung nicht ausgeschlossen werden.
Verwenden Sie den Akku nur in Verbindung mit eBikes mit original Bosch eBike-Antriebssystem. Nur so wird der Akku vor gefährlicher Überlastung geschützt.
Verwenden Sie nur original Bosch Akkus, die vom Hersteller für Ihr eBike zugelassen wurden. Der Gebrauch anderer Akkus kann zu Verletzungen und Brandgefahr führen. Bei Gebrauch anderer Akkus übernimmt Bosch keine Haftung und Gewährleistung.

Halten Sie den Akku von Kindern fern.

Die Sicherheit unserer Kunden und Produkte ist uns wichtig. Unsere eBike-Akkus sind Lithium-Ionen-Akkus, die nach Stand der Technik entwickelt und hergestellt werden. Einschlägige Sicherheitsnormen halten wir ein oder übertreffend diese sogar. Im geladenen Zustand haben diese Lithium-Ionen-Akkus einen hohen Energieinhalt. Im Falle eines Defektes (ggf. von außen nicht erkennbar) konnen Lithium-Ionen-Akkus in sehr seltenen Fälle und unter ungonstigen Umständen in Brand geraten.

Datenschutzhinweis

Beim Anschluss des eBikes an das Bosch DiagnosticTool 3 werden Daten zu Zwecken der Produktverbesserung über die Nutzung der Bosch eBike-Akkus (u.a. Temperatur, Zellspannung etc.) an Bosch eBike Systems (Robert Bosch GmbH) übermittelt. Nahere Informationen erhalten Sie auf der Bosch eBike-Website www.bosch-ebike.com.

Produkt- und Leistungsbeschreibung

Bestimmungsgemäßer Gebrauch

Die Bosch eBike-Akkus sind ausschlieblich für die Stromversorgung ihrer eBike-Antriebseinheit bestimmt und dürfen nicht für andere Zwecke verwendet werden.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellungen auf den Grafikseiten zu Beginn der Anleitung.

Alle Darstellungen von Fahrradteilen außer den Akkus und ihren Halterungen sind schematisch und konnen bei ihrer eBike abweichen.

Deutsch - 2

Neben den hier dargestellen Funktionen kann es sein, dass jederzeit Softwareänderungen zur Fehlerbehebung und Funktionsänderungen eingeführt werden.

(1) Schlüssel des Akkuschlosses
(2) Akkuschloss
(3) Sicherungshaken PowerTube-Akku
(4) PowerTube-Akku (Pivot)
(5) Buchse für Ladstecker
(6) Betriebs- und Ladezustandsanzeige
(7) Ein-/Aus-Taste
(8) Rückhaltesicherung PowerTube-Akku
(9) Verriegelung

(10) Zugschlaufe
(11) Axialschiene
(12) PowerTube-Akku (Axial)
(13) Obere Halterung PowerTube Axial
(14) Obere Halterung des PowerPack-Akkus
(15) PowerPack-Akku
(16) Untere Halterung des PowerPack-Akkus (Sockel ohne Lademöglichkeit)
(17) Untere Halterung des PowerPack-Akkus (Sockel mit Lademöglichkeit)
(18) Ladegerat
(19) Abdeckung Ladebuchse

Technische Daten

Li-Ionen-Akku PowerTube 500 PowerTube 625 PowerTube 750
Produkt-Code horizontal BBP3750 BBP3760 BBP3770
Produkt-Code vertical BBP3751 BBP3761 BBP3771
Nennspannung V= 36 36 36
Nennkapazität Ah 13,4 16,7 20,1
Energie Wh 500 625 750
Betriebstemperatur °C -5 ... +40 -5 ... +40 -5 ... +40
Lagertemperatur °C +10 ... +40 +10 ... +40
zulässiger Ladetemperaturbereich	°C	0 ... +40	0 ... +40	0 ... +40
Gewicht, ca.	kg	3,0	3,6	4,3
Schutzart		IP54	IP54	IP54
Li-Ionen-Akku		PowerPack 545		PowerPack 725
Produkt-Code		BBP3551		BBP3570
Nennspannung V=	36	36
Nennkapazität Ah 14,4 19,2
Energie Wh	545	725
Betriebstemperatur °C	-5 ... +40	-5 ... +40
Lagertemperatur °C	+10 ... +40	+10 ... +40
zulässiger Ladetemperaturbereich °C		0 ... +40	0 ... +40
Gewicht, ca.	kg	3,0		4,0
Schutzart		IP54		IP54

Montage

Stellen Sie den Akku nur auf sauberen Flächen auf.

Vermeiden Sie insbesondere die Verschmutzung der La-debuchse und der Kontakte, z.B. durch Sand oder Erde.

Akku vor der ersten Benutzung prüfen

Prufen Sie den Akku, bevor Sie ihn das ersten Mal auflagen oder mit Ihrem eBike benutzen.

Drücken Sie dazu die Ein-/Aus-Taste (7) zum Einschalten des Akkus. Leuchtet keine LED der Ladezustandsanzeige (6) auf, dann ist der Akku möglicherweise beschädigt.

Leuchtet mindestens eine, aber nicht alle LEDs der Ladezustandsanzeige (6), dann laden Sie den Akku vor der ersten Benutzung voll auf.

Laden Sie einen beschädigten Akku nicht auf und benutzen Sieihn nicht. Wenden Sie sich an einen autorisierten Fahrradtränder.

Akku laden

Ein Bosch eBike-Akku darfur mit einem original Bosch eBike-Ladegerat geladen werden.

Hinweis: Der Akku wird teilgeladen ausgeliefert. Um die volle Leistung des Akkus zu gewährleisten, laden Sie ihn vor dem ersten Einsatz vollständig mit dem Ladegerät auf.

Lesen und beachten Sie zum Laden des Akkus die Betriebsanleitung des Ladegerates.

Der Akku kann in jedem Ladezustand aufgeladen werden. Eine Unterbrechung des Ladevorganges schädigt den Akku nicht.

Der Akku ist mit einer Temperaturüberwachung ausgestattet, die ein Aufladen nur im Temperaturbereich zwischen 0^ und 40^ zulässt.

Befindet sich der Akku außerhalb des Ladetemperaturbereiches,blinken drei LEDs der Ladezustandsanzeige (6).Trennen Sie den Akku vom Ladegerat und halten Sie ihn austemperieren.

SchlieBen Sie den Akku erst wieder an das Ladegerät an, wenn er die zulässige Ladetemperatur erreicht hat.

Ladezustandsanzeige

Die fülf LEDs der Ladezustandsanzeige (6) zeigen bei eingeschalteten Akku den Ladezustand des Akkus an.

Dabei entspricht jeder LED etwa 20% Kapazität. Bei vollständig geladenem Akku leuchten alle fünf LEDs.

Der Ladezustand des eingeschalteten Akkus wird außer dem auf dem Display des Bordcomputers angezeigt. Lesen und beachten Sie dazu die Betriebsanleitung von Antriebseinheit und Bordcomputer.

Liegt die Kapazität des Akkus unter 10% , blinkt die letzte verbleibende LED.

Liegt die Kapazität des Akkus unter 5%, erlösen alle LEDs der Ladezustandsanzeige (6) am Akku, es gibt aber noch eine Anzeigefunktion des Bordcomputers.

Trennen Sie nach dem Laden den Akku vom Ladegerät und das Ladegerät vom Netz.

Akku einsetzen und entnehmen

Schalten Sie den Akku und das eBike-System immer aus, wenn Sie in die Halterung einsetzen oder aus der Halterung entnehmen.

PowerTube-Akku (Pivot) entnehmen (siehe Bild A)

Zum Entnehmen des PowerTube-Akkus (4) öffnen Sie das Schloss (2) mit dem Schlüssel (1). Der Akku wird entriegelt und fällt in die Rückhaltesicherung (8).
2 Drucken Sie von oben auf die Rückhaltesicherung, der Akku wird komplett entriegelt und fällt in ihre Hand. Ziehen Sie den Akku aus dem Rahmen.

Hinweis: Bedingt durch entsprechliche konstruktive Realisierungen kann es sein, dass das Einsetzen und die Entnahme des Akkus auf andere Weise erfolgen muss. Lesen Sie dazu die Betriebsanleitung des eBike-Herstellers.

PowerTube-Akku (Pivot)具有一定

Damit der Akku eingesetzt werden kann, muss der Schlüssel (1) im Schloss (2) stecken und das Schloss muss aufgeschlossen sein.

Zum Einsetzen des PowerTube-Akkus (4) setzen Sie ihn mit den Kontakten in die untere Halterung des Rahmens.
2 Klappen Sie den Akku nach oben, bis er von der Rückhaltesicherung (8) gehalten wird.
3 Halten Sie das Schloss mit dem Schlüssel offen und drücken Sie den Akku nach oben, bis er deutlich hörbar einrastet. Prufen Sie in alle Richtungen, ob der Akku fest sitzt.
Schlieben Sie den Akku immer am Schloss (2) ab, weil sich sonst das Schloss öffnen und der Akku aus der Halterung fallen kann.

Ziehen Sie den Schlüssel (1) nach dem Abschreiben immer aus dem Schloss (2). Damit verhindern Sie, dass der Schlüssel Herausfällt bzw. dass der Akku bei abgestellt eBike durch unberechtigte Dritte entnommen wird.

PowerTube-Akku (Axial) entnehmen (siehe Bild C)

Zum Entnehmen des PowerTube-Akkus (12) öffnen Sie das Schloss (2) mit dem Schlüssel (1), ziehen Sie den Schlüssel (1) ab und klappen Sie die Verriegelung (9) zur Seite.
Ziehen Sie mithilfe der Zugschlaufe (10) den Akku (12) aus dem Rahmen und halten Sie ihn fest, damit er nicht aus dem Rahmen hersausfällt.

Hinweis: Bedingt durch entsprechliche konstruktive Realisierungen kann es sein, dass das Einsetzen und die Entnahme des Akkus auf andere Weise erfolgen muss. Lesen Sie dazu die Betriebsanleitung des eBike-Herstellers.

Damit der Akku eingesetzt werden kann, muss die Vertrieg-lung (9) zur Seite geklappt sein. Der Schlüssel (1) darf zuThisem Zeitpunkt nicht im Akkuschloss (2) stecken.

Zum Einsetzen des PowerTube-Akkus stecken Sieihn mit der Buchse für den Ladstecker (5) nach oben in den Rahmen, bis er einrastet. Achten Sie damit auf die richtige Ausrichtung des Akkus.
2 Schlieben Sie die Verrieglung (9), stecken Sie den Schlüssel (1) in das Akkuschloss (2) und schlieben Sie den Akku ab. Achten Sie darauf, dass der Sicherungshaken (3) an der Öffnung der Axialschiene (11) eingehakt ist.
Prufen Sie in alle Richtungen, ob der Akku fest sitzt. Ziehen Sie den Schlüssel (1) nach dem Abschlieben immer aus dem Schloss (2). Damit verhindern Sie, dass der Schlüssel herausfält bzw. dass der Akku bei abgestellt eBike durch unberechtigte Dritte entnommen wird.

PowerPack-Akku einsetzen und entnehmen (siehe Bild E)

Damit der Akku eingesetzt werden kann, darf der Schlüssel (1) nicht im Schloss (2) stecken.

Zum Einsetzen des PowerPack-Akkus (15) setzen Sieihn mit den Kontakten auf dieunte Halterung (16) am eBike. Kippen Sieihn bis zum Anschlag in die obere Halterung (14), bis er deutlich hörbar einrastet.

Prufen Sie in alle Richtungen, ob der Akku fest sitzt.

Fahren Sie nicht mit eingestecktem Schlüssel (1). Stellen Sie safer, dass der Schlüssel nicht mehr steckt, wenn Sie das eBike abstellen.

Zum Entnehmen des PowerPack-Akkus (15) schalten Sieihn aus und schreiben Sie das Schloss (2) mit dem Schlüssel (1) auf.

Kippen Sie den Akku aus der oberen Halterung (14) und ziehen Sieihn aus der unteren Halterung (16).

Betrieb

Inbetriebnahme

Verwenden Sie nur original Bosch Akkus, die vom Hersteller für Ihr eBike zugelassen wurden. Der Gebrauch anderer Akkus kann zu Verletzungen und Brandgebung führen. Bei Gebrauch anderer Akkus übernimmt Bosch keine Haftung und Gewährleistung.

Ein-/Ausschalten

Das Einschalten des Akkus ist eine der Möglichkeit, das eBike-System einzuschalten. Lesen und beachten Sie dazu die Betriebsanleitung von Antriebseinheit und Bordcomputer.

Überprüfen Sie vor dem Einschalten des Akkus bzw. des eBike-Systems, ob das Schloss (2) abgeschlossen ist.

Zum Einsatz des Akkus drücken Sie die Ein-/Aus-Taste (7). Verwenden Sie keine scharfen oder spitzen Gegenstände zum Drucken der Taste. Die LEDs der Anzeige (6) leuchten auf und zeigen gleichzeitig den Ladezustand an.

Hinweis: Liegt die Kapazität des Akkus unter 5%, leuchtet am Akku keine LED der Ladezustandsanzeige (6). Es ist nur am Bordcomputer/an der Bedieneinheit erkennbar, ob das eBike-System eingeschaltet ist.

Zum Ausschalten des Akkus drücken Sie die Ein-/Aus-Taste (7) erneut. Die LEDs der Anzeige (6) erloschen. Das eBike-System wird damit bereits ausgeschelt.

Wird etwa 10 Minuten lang keine Leistung des eBike-Antriebs abgerufen (z.B. weil das eBike steht) und keine Taste an Bordcomputer oder Bedieneinheit des eBikes gedrückt, schaltet sich das eBike-System automatisch ab.

Der Akku ist durch das „Battery Management System (BMS)“ gegen Tiefentladung, Überladung, Überhitzung und Kurzschluss geschützt. Bei Gefährung schaltet sich der Akku durch eine Schutzschaltung automatisch ab.

Wird ein Defekt des Akkus erkannt, blinken zwei LEDs der Ladezustandsanzeige (6). Wenden Sie sich in thisem Fall an einen autorisierten Fahrradhandler.

Hinweise für den optimalen Umgang mit dem Akku

Die Lebensdauer des Akkus kann verlangert werden, wenn er gut gepflegt und vor allem bei den richtigen Temperaturen gelagert wird.

Mit zunehmender Alterung wird sich die Kapazität des Akkus aber auch beiGreater Pflege verringern.

Eine wesentlich verkürzte Betriebszeit nach der Aufladung zeigt an, dass der Akku verbraucht ist. Sie sollen den Akku ersetzen.

Akku vor und während der Lagerung nachladen

Lagern Sie den Akku bei längerer Nichtbenutzung (> 3 Monate) bei etwa 30% bis 60% Ladestand (2 bis 3 LEDs der Ladzustandsanzeige (6) leuchten).

Prufen Sie nach 6 Monaten den Ladezustand. Leuchtet nur noch eine LED der Ladezustandsanzeige (6), dann laden Sie den Akku wieder auf etwa 30% bis 60% auf.

Hinweis: Wird der Akku langere Zeit in leerem Zustand aufbewahrt, kann er trotz der geringen Selfstentladung beschädigt und die Speicherkapazität stark verringgert werden.

Esistnichtempfehlenswert，den Akku dauerhaft am Ladegeratangeschlssenzulassen.

Lagerungsbedingungen

Lagern Sie den Akku möglichst an einem trockenen, gut belufteten Platz. Schützen Sie hin vor Feuchtigkeit und Wasser. Bei umgünstigen Witterungsbedingungen ist es z.B. empfehlswert, den Akku vom eBike abzunehmen und bis zum nachsten Einsatz in geschlossenen Räumen aufzubewahren.

Lagern Sie die eBike-Akkus an folgenden Orten:

• in Räumen mit Rauchmeldern

• nicht in der Höhe von brennbaren oder leicht entflammbaren Gegenständen

• nicht in der Höhe von Hitzequellen

Für eine optimale Lebensdauer des eBike-Akkus lagern Sie die eBike-Akkus bei Temperaturen zwischen 10^ und 20^ . Temperaturen unter -10^ oder über 60^ sollenn grundsatzlich vermieden werden.

Achten Sie darauf, dass die maximale Lagertemperatur nicht überschritten wird. Lassen Sie den Akku z.B. im Sommer nicht im Auto liegen und lagern Sieihn außerhalb direkter Sonneneinstrahlung.

Es wird empfohlen, den Akku für die Lagerung nicht am Fahr rad zu belassen.

Verhalten im Fehlerfall

Der Bosch eBike-Akku darf nicht geöffnet werden, auch nicht zu Reparaturzwecken. Es besteht die Gefahr, dass der Bosch eBike-Akku, z.B. durch einen Kurzschluss, in Brand geraten kann. Diese Gefahr besteht bei Weiterverwendung eines einzelmal geöffneten Bosch eBike-Akkus auch zu einem späteren Zeitpunkt.

Lassen Sie deshalb den Bosch eBike-Akku im Fehlerfall nicht reparieren, sondern von Ihr dem Fachhändler durch einen original Bosch eBike-Akku ersetzen.

Wartung und Service

Wartung und Reinigung

Der Akkuarf nicht ins Wasser getaucht oder mit Wasserstrahl gereinigt werden.

Halten Sie den Akku sauber und vermeiden Sie Kontakt mit Hautpflegemitteln und Insektenschutzmitteln. Reinigen Sieihn vorsichtig mit einem feuchten, weichen Tuch.

Säubern Sie gelegentlich die Steckerpole und fetten Sie sie leicht ein.

Ist der Akku nicht mehr funktionsfähig, wenden Sie sichitte an einen autorisierten Fahrradhändler.

Kundendienst und Anwendungsberatung

Bei allen Fragen zu den Akkus wenden Sie sich an einen autorisierten Fahrradhändler.

Notieren Sie Hersteller und Nummer des Schlüssels (1). Bei Verlust der Schlüssel wenden Sie sich an einen autorisierten Fahrradhandler. Geben Sie darauf Schlüsselhersteller und -nummer an.

Kontaktdaten autorisierter Fahrradhandler finden Sie auf der Internetseite www.bosch-ebike.com.

Transport

Wenn Sie Ihr eBike außerhalb Ihres Autos z.B. auf einem Autogepackträger mit sich führen,nehmen Sie den Bordcomputer und den eBike-Akku ab,um Beschädigungen zu vermeiden.

Die Akkus unterliegen den Anforderungen des Gefahrgutrechts. Unbeschädigte Akkus konnen durch den privaten Benutzer ohne weitere Auflagen auf der Straße transportiert werden.

Beim Transport durch gewerbliche Benutzer oder beim Transport durch Dritte (z.B. Lufttransport oder Spedition) sind besondere Anforderungen an Verpackung und Kennzeichnung zu beachten (z.B. Vorschriften des ADR). Bei Bedarf kann bei der Vorbereitung des Versandstücks ein Gefahrgut-Experte hinzugezogen werden.

Versenden Sie die Akkus nur, wenn das Gehäuse unbeschädigt und der Akku funktionsfähig ist. Verwenden Sie für einen Transport die original Bosch Verpackung. Kleben Sie offene Kontakte ab und verpacken Sie den Akku so, dass er sich in der Verpackung nicht bewegt. Weisen Sie ihren Paketdienst darauf auf hin, dass es sich um ein Gefahr gut handelt.itte beachten Sie auch eventuelle weiterführende nationale Vorschriften.

Bei Fragen zum Transport der Akkus wenden Sie sich an einen autorisierten Fahrradhändler. Beim Handler konnen Sie auch eine geeignete Transportverpackung bestellen.

Entsorgung

Akkus, Zubehor und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführrt werden.

Werfen Sie die Akkus nicht in den Hausmüll!

Kleben Sie vor der Entsorgung der Akkus die Kontaktflächen der Akkupole mit Klebeband ab.

Fassen Sie stark beschädigte eBike-Akkus nicht mit bloßen Händen an, da Elektrolyt austreten und zu Hautreizungen führen kann. Bewahren Sie den defekten Akku an einem sicheren Ort im Freien auf. Kleben Sie gegebenenfalls die Pole ab und informieren Sie ihren Handler. Er unterstützt Sie bei der fachgerechten Entsorgung.

Gemäß der europäischen Richtlinie 2012/19/EU mussen nicht mehr gebrauchsfähige Elektrogeräte und gemäß der europäischen Richtlinie 2006/66/EG mussen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederverwendung zugeführrt werden.

Li-Ion:

Bitte beachten Sie die Hinweise im Abschnitt (siehe „Transport“, Seite Deutsch - 5).

Geben Sie nicht mehr gebrauchsfähige Akkusitte bei einem autorisierten Fahrradhändler ab.

Änderungen vorbehalten.

02750073P3(2022.05)T/7WEU

www.bosch-ebike.com

Robert Bosch GmbH

72757 Reutlingen

Germany

BOSCH

Deutsch

Sehr geehrte Kundinnen und Kunden,

bei der vorliegenden Betriebsanleitung

WEU: 0 275 007 3PX (2022.03) haben sich Änderungen

ergeben. Entgegen den Angaben auf dem Umschlag und in den technischen Daten gilt derzeit Folgendes:

Die nachstehenden Produktvarianten der PowerPack-Akkus kommthin zu:

Die bereits in der Betriebsanleitung enthaltenen Produktvarianten des PowerPack-Akkus sind momentan noch nicht verfügbar. Die schematische Darstellung sowie die Angaben zum Handling sind zutreffend und gelten ebenso für die hinzugekommenen Produktvarianten.

Technische Daten

Folgende technische Daten gelten aktuell:

Produkname Produktcode
PowerPack 545 BBP3551
PowerPack 725 BBP3570

Li-Ionen-Akku PowerPack		PowerPack
	545		725
Produkt-Code BBP3551 BBP3570
Nennspannung V= 36 36
Nennkapazität Ah 14,4 19,2
Energie Wh 545 725
Betriebstemperatur °C -5 ... +40 -5 ... +40
Lagertemperatur °C +10 ... +40 +10 ... +40
zulässiger Lade-temperaturbereich	°C 0 ... +40 0 ... +40
Gewicht, ca. kg 3,0	4,0
Schutzart	IP54		IP54

Hinweis: Weitere Informationen finden Sie im Service-Bereich der offiziellen Internet-Section:

http://www.bosch-ebike.com.

Wir danken Ihnen für Ihr Verständnis!

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen

konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in dieser Betriebsanleitung verwendete Begriff Akku bezieht sich auf alle original Bosch eBike-Akkus.

Lesen und beachten Sie die Sicherheitschinweise und Anweisungen in allen Betriebsanleitungen des eBikeSystems sowie in der Betriebsanleitung Ihres eBikes.
Verschlieben Sie die Ladebuchse nach dem Laden am Fahrrad sorgfältig mit der Abdeckung. Damit wird sicheregestellt, dass kein Schmutz oder Wasser eindringt.

Halten Sie das Ladegerät von Regen oder Nasse fern. Beim Eindringen von Wasser in ein Ladegerät besteht das Risiko eines elektrischen Schlages.

Laden Sie nur für eBikes zugelassene Bosch Li-Ionen-Akkus. Die Akkuspannung muss zur Akku-Ladespannung des Ladegerätes passen. Ansonsten besteht Brand- und Explosionsgefahr.
Halten Sie das Ladegerät sauber. Durch Verschmutzung besteht die Gefahr eines elektrischen Schlages.

Überprüfen Sie vor jeder Benutzung Ladegerät, Kabel und Stecker. Benutzen Sie das Ladegerät nicht, sofern Sie Schäden feststellen. Offnen Sie das Ladegerät nicht. Beschädigte Ladegeräte, Kabel und Stecker erhöhen das Risiko eines elektrischen Schlages.
Betreiben Sie das Ladegerät nicht auf leicht brennbarem Untergrund (z.B. Papier, Textilien etc.) bzw. in brennbarer Umgebung. Wegen der beim Laden auftenden Erwärung des Ladegerätes besteht Brandge-fahr.
Seien Sie vorsichtig, wenn Sie das Ladegerät während des Ladevorgangs berühren. Tragen Sie Schutzhand-schuhe. Das Ladegerät kann sich insbesondere bei hohen Umgebungstemperaturen stark erhitzen.
Bei Beschädigung oder unsachgemäßem Gebrauch des Akkus können Dämpfe austreten. Führren Sie Frischluft zu und suchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen.
Der eBike-Akku darf nicht unbeaufsichtigt geladen werden.
Kinder und Personen, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das Ladegerät sicher zu bedieren, {dürfen, deses Ladegerät nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen. Andernfalls besteht die Gefahr von Fehlbedienung und Verletzungen.
Auf der Unterseite des Ladegerätes befindet sich ein Aufkleber mit einem Hinweis in englisher Sprache (in der Darstellung auf der Grafikseite mit Nummer (4) gekenn-zeichnet) und mit folgenden Inhalt:

NUR mit BOSCH Lithium-Ionen-Akkus verwenden!

Produkt- und Leistungsbeschreibung

Bestimmungsgemäß Gerbrauch

Neben den hier dargestellen Funktionen kann es sein, dass jederzeit Softwareänderungen zur Fehlerbehebung und Funktionsänderungen eingeführt werden.

Die Bosch eBike-Ladegeräte sind ausschließlich zum Laden von Bosch eBike-Akkus bestimmt und darüber nicht für andere Zwecke verwendet werden.

Das hier dargestelltte Bosch eBike-Ladegerät ist kompatibel mit den Bosch eBike-Akkus der neuen Systemgeneration das smarte System.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellungen auf den Grafikseiten zu Beginn der Anleitung.

Einzelne Darstellungen in dieser Betriebsanleitung können, je nach Ausstattung Ihr's eBikes, von den tatsächlichen Gegebenheiten gingefugig abweichen.

(1) Ladegerat
(2) Gerätebuchse

(3) Gerätestecker
(4) Sicherheitshinweise Ladegerät
(5) Ladstecker
(6) Buchse für Ladstecker
(7) Abdeckung Ladebuchse
(8) Betriebs- und Ladezustandsanzeige
(9) Ein-/Aus-Taste Akku
(10) PowerTube.
(11) PowerPack

Technische Daten

Ladegerät 4A Charger

Produkt-Code BPC3400
Nennspannung V~ 220 ... 240
Frequenz Hz 50 ... 60
Akku-Ladespannung V= 36
Ladestrom (max.) A 4
Ladezeit PowerTube 750 ca. A)	h	6
Ladezeit PowerPack 400 ca. A)	h 3,5
Betriebstemperatur °C 0 ... 40
Lagertemperatur °C 10 ... 40
Gewicht, ca. kg 0,7
Schutzart IP40

A) Ladezeiten weiterer Akkus finden Sie auf der Webseite: http://www.bosch-ebike.com
Die Angaben gelten für eine Nennspannung [U] von 230 V. Bei abweichenden Spannungen und in länderspezifischen Ausführungen konnen diese Angaben variieren.

Betrieb

Inbetriebnahme

Ladegerät am Stromnetz anschließen (siehe Bild A)

Beachten Sie die Netzspannung! Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild des Ladegerates übereinstimmen. Mit 230 V gekenn-zeinchnete Ladegerate können auch an 220 V betrieben werden.

Stecken Sie den Gerästecker (3) des Netzkabels in die Gerätebuchse (2) am Ladegerät.

SchlieBen Sie das Netzkabel (länderspezifisch) an das Stromnetz an.

Laden des abgenommenen Akkus (siehe Bild B)

Schalten Sie den Akku aus und entnehmer Sieihn aus der Halterung am eBike. Lesen und beachten Sie dazu die Betriebsanleitung des Akkus.

Stellen Sie den Akku nur auf sauberen Flächen auf.

Vermeiden Sie insbesondere die Verschmutzung der La-debuchse und der Kontakte, z.B. durch Sand oder Erde.

Stecken Sie den Ladstecker (5) des Ladegerates in die Buchse (6) am Akku.

Laden des Akkus am Fahrrad (siehe Bilder C und D)

Schalten Sie den Akku aus. Reinigen Sie die Abdeckung der Ladebuchse (7). Vermeiden Sie insbesondere die Verschmutzung der Ladebuchse und der Kontakte, z.B. durch Sand oder Erde. Heben Sie die Abdeckung der Ladebuchse (7) ab und stecken Sie den Ladstecker (5) in die Ladebuchse (6).

Durch Erwärung des Ladegerats beim Laden besteht Brandgefahr. Laden Sie die Akkus am Fahrrad nur in trockenem Zustand und an brandsicherer Stelle. Soltte dies nicht möglich sein, entnahmen Sie den Akku aus der Halterung und ladenihn an einem geeigneteren Ort. Lesen und beachten Sie dazu die Betriebsanleitung des Akkus.

Ladevorgang

Der Ladevorgang beginnt, sobald das Ladegerät mit dem Akku bzw. der Ladebuchse am Fahrrad und dem Stromnetz verbunden ist.

Hinweis: Der Ladevorgang ist nur möglich, wenn sich die Temperatur des eBike-Akkus im zulässigen Ladetemperaturbereich befindet.

Hinweis: Wahlrend des Ladevorgangs wird die Antriebseinheit deaktiviert.

Das Laden des Akkus ist mit und ohne Bordcomputer möglich. Ohne Bordcomputer kann der Ladevorgang an der Akku-Ladezustandsanzeige beobachtet werden.

Bei angeschlossenem Bordcomputer wird eine entsprechen- de Meldung auf dem Display ausgegeben.

Der Ladezustand wird mit der Akku-Ladezustandsanzeige (8) am Akku und mit den Balken auf dem Bordcomputer angezeigt.

Während des Ladevorgangs leuchten die LEDs der Ladezustandsanzeige (8) am Akku. Jede dauerhaft leuchtende LED entspricht etwa 20% Kapazität Aufladung. Die blinkende LED zeigt die Aufladung der{nachsten 20% an.

Ist der eBike-Akku vollständig geladen, erlösen(sofort die LEDs und der Bordcomputer wird ausgeschaltet. Der Ladevorgang wird beendet.Durch Drücken der Ein-/Aus-Taste

(9) am eBike-Akku kann der Ladezustand für 5 Sekunden angezeigt werden.

Trennen Sie das Ladegerät vom Stromnetz und den Akku vom Ladegerät.

Beim Trennen des Akkus vom Ladegerät wird der Akku automatisch abgeschaltet.

Hinweis: Wenn Sie am Fahrrad geladen haben, verschreiben Sie nach dem Ladevorgang die Ladebuchse (6) sorgfältig mit der Abdeckung (7), damit kein Schmutz oder Wasser indringen kann.

Falls das Ladegerät nach dem Laden nicht vom Akku getrennt wird, schaltet sich das Ladegerät nach einigen Stunden wieder an, überprüft den Ladezustand des Akkus und beginnnt gegebenenfalls wieder mit dem Ladevorgang.

Fehler-Ursachen und Abhilfe

Ursache Abhilfe

Zwei LEDs am Akku blinken. An autorisierten Fahrradträder wenden.

Akku defekt

Drei LEDs am Akku blinken. Akku vom Ladegerät trennen, bis der Ladetemperaturbereich erreicht ist. Schließen Sie den Akku erst wieder an das Ladegerät an, wenn er die zulässige Ladetemperatur erreicht hat.

Keine LED blinkt (abhängig vom Ladezustand des eBike-Akkus leuchten eine oder mehrere LEDs dauerhaft). An autorisierten Fahrradhträder wenden.

Das Ladegerätlädt nicht.

Kein Ladevorgang möglich (keine Anzeige am Akku)

Stecker nicht richtig eingesteckt Alle Steckverbindungen überprüfen.

Kontakte am Akku verschmutzt Kontakte am Akku vorsichtig reinigen.

Steckdose, Kabel oder Ladegerät defekt Netzspannung überprüfen, Ladegerät vom Fahrradhträder überprüfen setzen.

Akku defekt An autorisierten Fahrradhträder wenden.

Wartung und Service

Wartung und Reinigung

Sollte das Ladegerät ausfallen, wenden Sie sichitte an einen autorisierten Fahrradhändler.

Kundendienst und Anwendungsberatung

Bei allen Fragen zum eBike-System und seinen Komponenten wenden Sie sich an einen autorisierten Fahrradhändler.

Kontaktdaten autorisierter Fahrradhandler finden Sie auf der Internetseite www.bosch-ebike.com.

Entsorgung

Ladegeräte, Zubehor und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführrt werden.

Werfen Sie Ladegeräte nicht in den Hausmüll!

Stellen Sie eigenständig sicher, dass personenbezogene Daten vom GerätGISucht wurden.

Nur für EU-Länder:

Gemäß der Europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht mussen nicht mehr gebrauchsfähige Ladegeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Geben Sie nicht mehr gebrauchsfähige Bosch eBike-Komponentenitte kostenlos bei einem autorisierten Fahrradhandler oder bei einem Wertstoffhof ab.

Änderungen vorbehalten.

Adressen und Telefonnummern:

• Für die Wartung und Garantie, wenden Sie sichitte an ihren Handler.
  Die neuste Version these Handbuches finden Sie auf der Website unter „Menu/Support".

Neue Funktionen, welche in der neusten Bedienungsanleitung beschrieben sind, können unter Umständen nicht für Ihr Elektorad verfügbar sein.

Contact
