BEDIENUNGSANLEITUNG Zouma+ TREK

Willkommen in unserer fahrrad-familie

Vielen Dank für den Kauf ihres neuen Fahrrads.

Wir glauben an das Fahrrad. Wir produzieren hochwertige Fahrrader, damit Sie lange mit ihrem Kauf zufrieden sind.

Aus thisem Grund erhalt jedes Fahrrad unsere eingeschränkte lebenslange Garantie. Wir wünschen

ihnen viele problemlose Kilometer und viel Spaß auf ihrem neuen Fahrrad!

Wie auch immer, solten Siejemals Probleme mit ihrem Fahrrad gekommen, konnen Sie sich jederzeit an ihren örtlichen Fachhändler wenden. Wenn das Problem weiterhin besteht, Kontaktieren Sieitte unseren

Kundendienst, um eine Lösung zu finden.

Was Sie unbedingt tun sollenen

1. Auch als langjähriger Radfahrer sollen den Sie die allgemeine Originalbetriebsanleitung sowie die Elektrorad Betriebsanleitung gründlich durchlesen, bevor Sie das erste Mal mit ihrem neuen Elektrorad fahren.

2. Beide Anleitungen enthalten detailierte Informationen und nutzliche Hinweise zu ihrem neuen Elektrorad.

3. Stellen Sie sicher, dass Sie die korrekte Bedienung, Wartung und Entsorgung samllicher elektrischer Komponenten Ihres neuen Elektrorads verstanden haben.

4. Beachten Sie vor allem jegliche Sicherheitshinweise. Ihr Sicherheit und die der anderen Verkehrsteilnehmer sind sehr wichtig.

5. Benutzen Sie das Elektrorad niemals ohne eingebaute Batterie. Die Batterie muss beim Fahren immer eingebaut sein, andernfalls Funktioniert die Beleuchtung nicht, wenn sie gebraucht wird.

6. Fahren Sie das Elektrorad niemals ohne Sattel. Bei manchen Modellen wird die Sattelstütze mit einem Schnellspanner geklemmt. Falls Sattel und Sattelstütze gestöhlen werden, kann das anschließende Fahren ohne Sattel zu gefährlichen Situationen führen.
7. Überprüfen Sie Ihr Bike vor jeder Fahrt auf einwandfrei Funktion, lose Bauteile und Defekte. Wenn Sie ein Problem feststellen, wenden Sie sich zu dessen Behebung an ihren Fachhändler, bevor Sie das Bike wieder fahren.
8. Machen Sie sich stets bewusst, dass andere Verkehrsteilnehmer womoglich nicht damit rechnen, dass ein Elektrorad Schneller fahren kann als ein herkömmliches Fahrrad. Außendem erhöht eine schnellere Geschwindigkeit das Unfallrisiko.
9. Setzen Sie Ihr Bike nicht missbrächlich ein. Fahren Sie stattdessen stets entsprechend des Einsatzbereiches, für den Ihr Bike vorgesehen ist. Nutzungsart 1 (geplasterte Straβen wobei die Reifen am Boden bleiben) ist gültig für E-City / E-Trekking Bikes, Nutzungsart 3 (unebene Unterpründe, Reifen konnen kurzzeitig den Bodenkontakt verlieren) gilt für E-Mountainbikes. Weitere informationen finden sie in der allgemeinen "Original-betriebsanleitung".

10. Überlasten Sie den hinteren Gepäckträger nicht. Die maximal erlaubte Zuladung des hinteren Gepäckträgers von Elektrorads beträgt 20 kg (für Modelle mit Batterie-Halterung am Gepäckträger) beziehungsweise 25 kg (für Modelle mit Batterie-Halterung am Unterrohr). Bei Fahrrädern mit diesen Gepäckträger, welcher an beiden Seiten des hinteren Schutzblechs Streten hat sowie keine Ablagefälle hat, beträgt die maximal zulässige Gesamtbelastung 15 kg.

11. Das elektrische Antriebsystem ohne neuen Bikes erfordert besondere Aufmerksamkeit.

12. Reinigen Sie Ihr Elektrorad niemals mit einem Hochdruckreiniger. Die elektrischen Komponenten sind feuchtigkeitsempfindlich. Unter Hochdruck auftreffendes Wasser kann in Steckverbindungen und andere Teile des ElektroSystems eindringen.

13. Behandeln Sie die Batterie entsprechig. Lassen Sie sie niemals fallen und setzen Sie sie keinen Stoßbelastungen aus. Eine Fehlbehandlung der Batterie kann zu schweren Schäden oder Überhitzung führen. In extrem seltenen Fälle kann es auch vorkommen, dass eine stark beschädigte oder anderweitig missbrauchte Batterie in Brand gerät.

14. Wenn Sie den Verdacht haben, die Batterie sei beschädigt, wenden Sie sich für eine gründliche Untersuchung umgehend an ihren Fachhändler.

15. Pflegen und warten Sie die Batterie entsprechend der später folgenden Anweisungen in dieser Elektrorad Betriebsanleitung.

Das Nichtbeachten dieser Anweisungen kann zu Schaden an der Batterie führen und einen Austausch der Batterie erfordern:

• Laden Sie die Batterie ausschließlich mit dem mitgelieferten Bosch-Ladegerät.
• Laden Sie den Akku vor längerer Nichtbenutzung auf bis etwa 60% (3 bis 4 LEDs der Ladezustandsanzeige leuchten). Prüfen Sie nach 6 Monaten den Ladezustand. Leuchtet nur noch eine LED der Ladezustandsanzeige, dann laden Sie den Akku wieder auf bis etwa 60% .
• Es ist nicht empfehlenswert, den Akku dauerhaft am Ladegerät angeschlossen zu halten.

• Wird der Akku langere Zeit in leerem Zustand aufbewahr, kann er trotz der geringen Selfsentladung beschadigt und die Speicherkapazitat stark verringgert werden.
  Lagern Sie den Akku möglichst an einem trockenen, gut belufteten Platz. Schützen Sie hin vor Feuchtigkeit und Wasser.

• Bei ungünstigen Witterungsbedingungen ist es z.B. empfehlenswert, den Akku vom Elektrorad abzunehmen und bis zum nachsten Einsatz in geschlossenen Räumen aufzubewahren.

• Lagern Sie den Akku an folgenden Orten: in Räumen mit Rauchmeldern, nicht in der Nähe von brennbaren oder leicht entflammbaren Gegenständen und nicht in der Nähe von Hitzequellen.
• Der Akku kann bei Temperaturen von -10^ bis +60^ gelagert werden. Für eine lange Lebensdauer ist jedoch eine Lagerung bei ca. 20^ Raumtemperatur vorteilhaft. Achten Sie daraufuf, dass die maximale Lagertemperatur nicht übersritten wird. Lassen Sie den Akku z.B. im Sommer nicht im Auto liegen und lagern Sieihn außerhalb direkter Sonneneinstrahlung.
• Es wird emphohlen, den Akku für die Lagerung nicht am Fahrrad zu belassen.

5. Behandeln Sie ein Elektrorad beim Transport stets besonderss vorsichtig.

• Ein Elektrorad ist schwerer als ein „normales“ Fahrrad. Achten Sie beim Transport auf dem Auto auf die maximale Zuladung von Dach, Anhängerkupplung und/oder Fahrtradträger. Beachten Sie die entsprechenden Hinweise in den Bedienungsanleitungen von Auto und Fahrtradträger beziehungsweise die Vorschriften des Transport-unternehmens.
  Entferen Sie Controller, Batterie und (falls vorhanden) Packtaschen vom Bike und packen Sie diese separat ein.
• Beachten Sie jegliche lokalen Vorschriften zum Transport von (E-)Bikes.
• Bei Transport eines einzelnen Li-Ion-Akku zählt dieser, aufgrund seiner Höhe und Leistung, als „Gefahrgut, Klasse 9" und unterliegt besonderen Transportbestimmungen. Diese Bestimmungen gelten für die meisten Fluggesellschaften und eine Speditionen. Bei einem Transport eines kompletten E-Fahrards mit installiertem Akku, sind die Bestimmungen weniger streng. Vergewissern Sie sich vor Buchung Ihrer Reise bei ihrer Fluggesellschaft oder Spedition, ob der Transport erlaubt ist oder welche Bestimmungen für den Transport gelten.

6. Zusatzteile am E-bike montieren.

Die elektrischen Kabel an Ihr hem E-bike sind verborgen im Rahmen und das Rad hat noch kritische Teile wie Drive Unit und Akku. Passen Sie sehr gut auf dass, wenn Sie Zusatzteile wie z.B. Flaschenhalter montieren, die elektrische Kabel oder die Akku nicht beschädigt werden von, zum Beispiel, zu lange oder spitze Schrauben. Das kann möglich Kurzschluss im System verursachen oder die Akku beschädigen.

WARNUNG. Kurzschluss im elektrischen System oder Beschädigung der Akku konnen theoretisch Überhitzen der Akku verursachen. Es istSolarogmichdasein beschadigte Akku zu Brennen anfangt.

7. Betrauen Sie ihren Fachhändler regelmäßig mit der Wartung Ihr's neuen Bikes.

• Um die sichere und ordnungsgemäß Funktion ihres Fahrrads zu garantieren, muss das Rad regelmäßig, mindestens einmal pro Jahr, von ihrem Fachhändler gewartet werden.
• Ihr Handlher hat die Kenntnisse und das korrekte Werkzeug um ihr E-bike korrekt zu warten und Zusatzteile Ordnungs-gemäß zu montieren.
  Wenden Sie sich bei jeglichen Fragen zu Ihr hem neuen Elektrorad an ihren Fachhändler!

Konformitätserklarung

Ihr Fahrrad wurde den geltenden europäischen Richtlinien und harmonisierten Normen entsprechend, konzipiert, getestet und hergestellt. Alle E-Fahränder tragen demnach eine CE-Kennzeichnung. Nähere Informationen dazu finden Sie in der Konformitätserklärag (DoC), die zusammen mit Ihr Frem Fahrrad gefelfert wurde. Im Fall des Verlustes können Sie in dem Geschäft, in dem Sie Ihr Fahrrad erworben haben, eine neue Konformitätserklärag anfordern.

Eingeschränkte Garantie

Ihr Fahrrad ist durch eine eingeschränkte lebenslange Garantie abgedeckt.

Einzelheiten finden Sie auf unserer Website.

Zusätzliche Informationen für "Schnelle" Pedelecs*

Das "Schnelle" Pedelec ist ein Elektrofahrtrad, dessen Unterstützungsfunktion nicht bei 25km / h abgeschelt wird. Die entsprechzte Höchstgeschwindigkeit istHigher als ein Standard-Pedelec bietet. Beachten Sie jedoch, dass die tatsächliche Höchstgeschwindigkeit, die Sie erreichen können, in erster Linie davon abhängt, wie stark Sie in die Pedale treten. "Schnelle" Pedelecs sind nicht in allen europäischen Ländern erhältlich.

Europäische Typenzulassung

Rechtlich gilt ein Schnelles Pedelec nicht als "Fahrrad mit elektrischer Unterstützung", sondern als "elektrisches Kraftfahrzeug".

Als solches verfugt es über die Europäische Bauartzulassung nach Klasse L1e-B, Richtlinie (EU)168/2013.

Jedes Schnelle Pedelec hat ein Fabrikschild am Rahmen und eine eindeutige VIN-Nummer (VIN = Vehicle Identification Number - Fahrzeugidentifikationsnummer).

Die technische Ausstattung der Schnellen Pedelecs ist nahezu identisch mit der von Pedelecs. Die folgenden Teile sind zusammenlich vorhanden bzw. anders ausgeführht:

• Rückspiegel - Versicherungsplakette / amtliches Kennzeichen und eine entsprechende Halterung - Kennzeichenbeleuchtung - Zusätzliche seitliche Reflektoren - Etwas andere Bremshebel - Bremslicht - Horn - Genehmigte Vorder- und Rücklicht.

HINWEIS. Diese sind alle Bestandteile der Bauartzulassung. Sie dürfen nicht entfernt oder durch andere (nicht zertifizierte) Bauteile ausgewechselt werden. Dies gilt auch für Gabel, Lenker, Reifen, Sattelstütze, Ständer, Motor, Akkupack und Steuerungseinheit.

WARNING. Speed-Pedelecs, die nach dem 1. Januar 2018 gebaut wurden, müssen neuen Anforderungen entsprechen. Daher müssen sie mit dem vorderen Bremshebel auf der rechten Seite des Lenkers und dem hinteren Bremshebel auf der linken Seite auf den Markt gebracht werden*. Beachten Sie, dass dies von der Konfiguration an einem normalen Fahrrad abweichen kann!

*WICHTIGE HINWEIS. Möglicherweise ist es in Ihr dem Land nicht zulässig diese Konfiguration nach Auslieferung des Rades zu ändern.itte beachten Sie die ortlichen Vorschriften.

Lokale Zulassung/Regelungen*

Die gesetzlichen Regelungen zur Nutzung eines Schnellen Pedelecs sind von Land zu Land unterscheidlich.
- Ein schnelle Pedelec wird gesetzlich gesehen wie ein elektrisches Kraftfahrzeug, Sie müssen die örtlich geltenden gesetzlichen Bestimmungen hinsichtlich Mindestalter des Fahrs, Fahrerlaubnis, Versicherung, Versicherungs-plakette/ Kennzeichen, Verkehrs- und Geschwindigkeitsregeln usw.
- Für diese Fahrräder muss eine Haftpflichtversicherung abgeschlossen werden.
- In den meisten Ländern ist das Tragen eines Helms vorgeschrieben.

Auch wenn das Tragen eines Helms in Ihr dem Land nicht zwingend vorgeschrieben ist, empfehlen wir allerdings dringend, zu ihrer eigenen Sicherheit immer einen Helm zu tragen.

*HINWEIS. Die lokalen Gesetze / Vorschriften können sich mit der Zeit ändern.

Hinweise zum Gebrauch

• Das Schnelle Pedelec ist ein Elektrofahrrad, dessen Unterstützungsfunktion nicht bei 25km / h abgeschelt wird.
• Ihr Schnelle Pedelec kann immer als Fahrrad benutzt werden. Auf der Straße müssen Sie normalerweise die Regel für Mopeds befolgen, auch wenn Sie ohne Hilfe fahren.
  Die maximale Reichweite mit einer Akkuladung hangt sehr stark davon ab, wie stark der Akku beansprucht wird.
• Aufgrund der früheren Geschwindigkeit, die erreicht werden kann, ist die Reichweite im Vergleich zu herkömmlichen Pedelecs, deren maximale Unterstützungsgeschwindigkeit 25km/h beträgt, teilweise etwas geringer.
• Fahren Sie vorsichtig. Andere Verkehrsteilnehmer werden mitunter nicht damit rechnen, dass ein Fahrrad so schnen fahren kann.

de Originalbetriebsanleitung

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in dieser Betriebsanleitung verwendete Begriff Akku besteht sich auf alle original Bosch eBike-Akkus.

Lassen Sie sich nicht von der Anzeige des Bordcompu
ters ablenken. Wenn Sie sich nicht ausschließlich auf den Verkehr konzentrieren, riskieren Sie, in einen Unfall verwickelt zu werden. Wenn Sie über den Wechsel des Unterstützungsv levels hinaus Eingaben in ihren Bordcomputer machen wollen, halten Sie an und geben Sie die entsprechenden Daten ein.
Benutzen Sie den Bordcomputer nicht als Griff. Wenn
Siedas eBike am Bordcomputer hochheiten,konnen Sieden Bordcomputer irreparabel beschädigen.
Lesen und beachten Sie die Sicherheitschinweise und
Anweisungen in allen Betriebsanleitungen des eBike
Systems likewise in der Betriebsanleitung Ihres eBikes.

Produkt- und Leistungsbeschreibung

Bestimmungsgemäß Gebrauch

Der Bordcomputer Intuvia ist für die Steuerung eines Bosch eBike-Systems und zur Anzeige von Fahrdaten vorgesehen.

Neben den hier dargestellen Funktionen kann es sein, dass jederzeit Softwareänderungen zur Fehlerbehebung und

Funktionsänderungen eingeführt werden.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellungen auf den Grafikseiten zu Beginn der Anleitung.

Alle Darstellungen von Fahrradteilen, außer Antriebseinheit, Bordcomputer inkl. Bedieneinheit, Geschwindigkeitssensor und den dazugehörigen Halterungen, sind schematisch und konnen bei ihrem eBike abweichen.

(1) Taste Anzeigenfunktion i
(2) Taste Fahrradbeleuchtung
(3)Bordcomputer
(4) Halterung Bordcomputer
(5) Ein-/Aus-Taste Bordcomputer
(6) Reset-Taste RESET
(7) USB-Buchse
(8) Schutzkappe der USB-Buchse
(9) Bedieneinheit
(10) Taste Anzeigenfunktion i an der Bedieneinheit

(11) Taste Unterstützung senken/nach unten blättern -
(12) Taste Unterstützung erhöhen/nach oben blättern +
(13) Taste Schieberhile WALK
(14) Arretierung Bordcomputer
(15) Blockierschraube Bordcomputer USB-Ladekabel (Micro A - Micro B) ^A)

A) nicht abgebildet, als Zubehör erhältlich

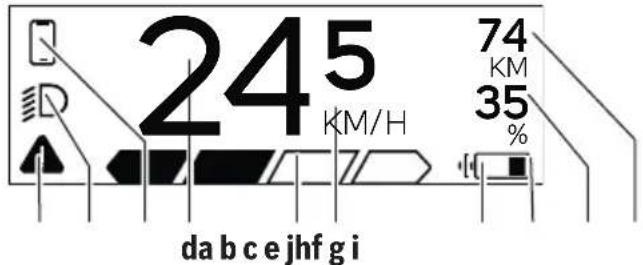

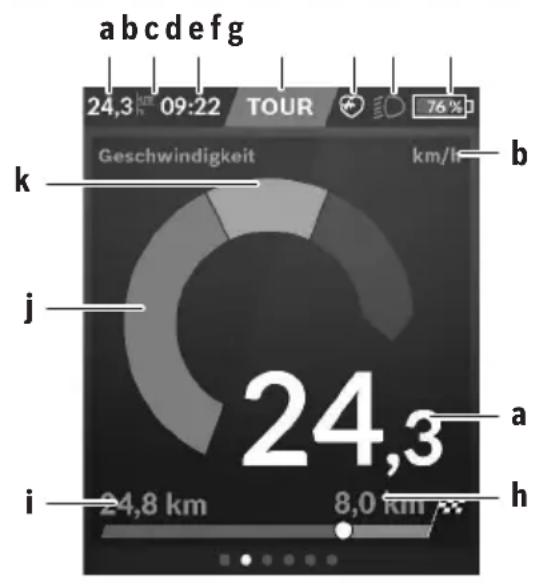

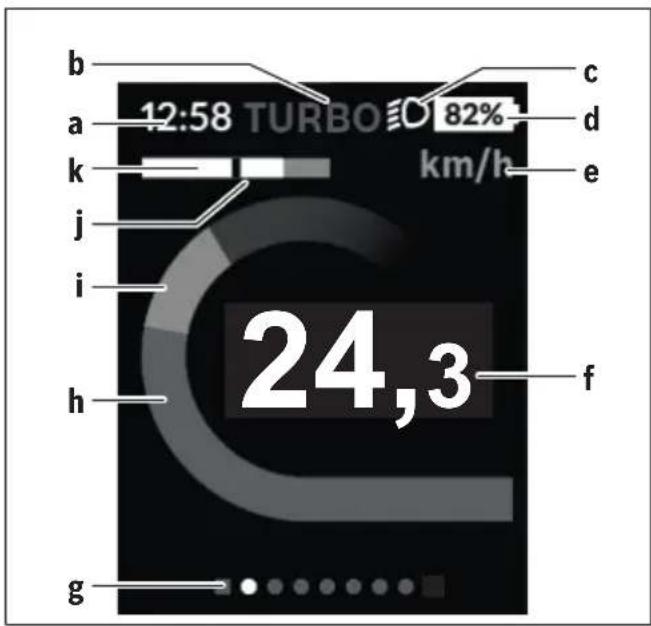

Anzeigeelemente Bordcomputer

(a) Anzeige Unterstützung der Antriebseinheit
(b) Anzeige Unterstützungslevel
(c) Anzeige Beleuchtung
(d) Textanzeige
(e) Werteanseige
(f) Tachometeranzeige
(g) Schaltermfehlung: größerer Gang
(h) Schaltempheflung:kleinerer Gang
(i) Akku-Ladezustandsanzeige

Technische Daten

Bordcomputer Intuvia
Produkt-Code BUI255
Ladestrom USB-An-schluss max.	mA 500
Ladespannung USB-An-schluss	V	5
USB-LadekabelA)		1 270 016 360
Betriebstermperatur °C -5 ... +40
Lagertemperatur °C +10 ... +40
Ladetemperatur °C 0 ... +40
Lithium-Ionen-Akku intern V mAh		3,7 230
SchutzartB)		IP 54 (staub- und spritz-wassergeschützt)
Gewicht, ca. kg 0,15

A) nicht im Standard-Lieferumfang enthalten

B) bei geschlossener USB-Abdeckung

Bosch eBike-System verwendet FreeRTOS

(siehe http://www.freertos.org).

Montage

Akku einsetzen und entnehmen

Zum Einsetzen des eBike-Akkus in das eBike und zum Entnehmen lessen und beachten Sie die Betriebsanleitung des Akkus.

Bordcomputer einsetzen und entnehmen (siehe Bild A)

Zum Einsetzen des Bordcomputers (3) schieben Sie ihn von vorn in die Halterung (4).

Zum Entnehmen des Bordcomputers (3) drücken Sie auf die Arretierung (14) und schiben他们在 nach vorn aus der Halterung (4).

- Wenn Sie das eBike abstellen, entnehmen Sie den Bordcomputer.

Es ist möglich, den Bordcomputer in der Halterung gegen Entnahme zu sichern. Demontieren Sie dazu die Halterung (4) vom Lenker. Setzen Sie den Bordcomputer in die Halterung. Schrauben Sie die Blockierschraube (15) (Gewinde M3, 8 mm lang) von unten in das dazu vorgesehene Gewinde der Halterung. Montieren Sie die Halterung wieder auf dem Lenker.

Hinweis: Die Blockierschraube ist kein Diebstahlschutz.

Betrieb

Voraussetzungen

Das eBike-System kann nur aktiviert werden, wenn folgende Voraussetzungen erfüllt sind:

• Ein ausreichend geladener Akku ist eingesetzt (siehe Betriebsanleitung des Akkus).
• Der Bordcomputer ist richtig in die Halterung eingesetzt (siehe „Bordcomputer einsetzen und entnehmer (siehe Bild A)“, Seite Deutsch - 2).
• Der Geschwindigkeitssensor ist richtig angeschlossen (siehe Betriebsanleitung der Antriebseinheit).

eBike-System ein-/ausschalten

Zum Einsatz des eBike-Systems haben Sie folgende,Möglichkeiten:

• Ist der Bordcomputer beim Einsetzen in die Halterung bereits eingeschaltet, dann wird das eBike-System automatisch aktiviert.
• Drücken Sie bei eingesetztem Bordcomputer und eingesetztem eBike-Akku einmal kurz die Ein-/Aus-Taste des Bordcomputers.
• Drücken Sie bei eingesetztem Bordcomputer die Ein-/ Aus-Taste des eBike-Akkus (es sind Fahrradherstellerspezifische Lösungen möglich, bei denen kein Zugang zur Ein-/Aus-Taste des Akkus besteht; siehe Betriebsanleitung des Akkus).

Der Antrieb wird aktiviert, sobald Sie in die Pedale trenen (außer in der Funktion Schieberhilfe oder im Unterstützungslevel OFF). Die Motorleistung richtet sich nach dem eingestillten Unterstützungslevel am Bordcomputer.

Sobald Sie im Normalbetrieb aufhoren in die Pedale zu treten, oder sobald Sie eine Geschwindigkeit von 25 / 45km / h erreicht haben, wird die Unterstützung durch den eBike-Antrieb abgeschaltet. Der Antrieb wird automatisch wieder aktiviert, sobald Sie in die Pedale treten und die Geschwindigkeit unter 25 / 45km / h liegt.

Zum Ausschalten des eBike-Systems haben Sie folgende,Möglichkeiten:

• Drücken Sie die Ein-/Aus-Taste des Bordcomputers.

• Schalten Sie den eBike-Akku an dessen Ein-/Aus-Taste aus (es sind Fahrradhersteller-spezifische Lösungen möglich, bei denen kein Zugang zur Ein-/Aus-Taste des Akkus besteht; siehe Betriebsanleitung des Fahrradherstellers).

• Entnahmen Sie den Bordcomputer aus der Halterung. Wird etwa 10 Minuten lang keine Leistung des eBike-Antriebs abgerufen (z.B. weil das eBike steht) und keine Taste an Bordcomputer oder Bedieneinheit des eBikes gedrückt, schaltet sich das eBike-System und damit auch der Akku aus Energiespargründen automatisch ab.

eShift (optional)

Unter eShift versteht man die Einbindung von elektronischen Schaltsystemen in das eBike-System. Die eShift-Komponenten sind vom Hersteller mit der Antriebseinheit elektrisch verbunden. Die Bedienung der elektronischen Schaltsysteme ist in einer eigenen Betriebsanleitung beschrieben.

Energieversorgung des Bordcomputers

Sitzt der Bordcomputer in der Halterung (4), ist ein ausreichend geladener Akku in das eBike eingesetzt und das eBike-System eingeschaltet, dann wird der Bordcomputer über den Akku des eBikes mit Energie versorgt.

Wird der Bordcomputer aus der Halterung (4) entnommen, erfolgt die Energieversorgung über einen internen Akku. Ist der interne Akku beim Einschalten des Bordcomputers schwach, erscheint für 3 s in der Textanzeige (d). Danach schaltet sich der Bordcomputer wieder aus.

Zum Aufladen des internen Akkus setzen Sie den Bordcomputer wieder in die Halterung (4) (wenn ein Akku in das eBike eingesetzt ist). Schalten Sie den eBike-Akku an dessen Ein-/Aus-Taste ein (siehe Betriebsanleitung des Akkus). Sie konnen den Bordcomputer auch über den USB-Anschluss auflagen. Öffnen Sie dazu die Schutzkappe (8). Verbinden Sie die USB-Buchse (7) des Bordcomputers über ein passendes USB-Kabel mit einem handelsüblichen USB-Ladegerät oder dem USB-Anschluss eines Computers (5 V Ladspannung; max. 500 mA Ladestrom). In der Textanzeige (d) des Bordcomputers erscheint .

Bordcomputer ein-/ausschalten

Zum Einsatz den Bordcomputers drücken Sie kurz die Ein-/Aus-Taste (5). Der Bordcomputer kann (bei ausreichend geladenem internem Akku) auch eingeschaltet werden, wenn er nicht in die Halterung eingesetzt ist.

Zum Ausschalten des Bordcomputers drücken Sie die Ein-/ Aus-Taste (5).

Ist der Bordcomputer nicht in die Halterung eingesetzt, schaltet er sich nach 1 min ohne Tastendruck aus Energiespargründen automatisch ab.

Wenn Sie Ihr eBike mehrere Wochen nicht benutzen, entnehmer Sie den Bordcomputer aus seiner Halterung. Bewahren Sie den Bordcomputer in trockener Um

gebung bei Raumtemperatur auf. Laden Sie den Bordcomputer-Akku regelmäßig auf (spätestens alle 3 Monate).

Akku-Ladezustandsanzeige

Die Akku-Ladezustandsanzeige (i) zeigt den Ladezustand des eBike-Akkus an, nicht den des internen Akkus des Bordcomputers. Der Ladezustand des eBike-Akkus kann ebenfalls an den LEDs am Akku selbst abgelesen werden.

In der Anzeige (i) entspricht jeder Balken im Akkusymbol etwa 20% Kapazitat:

Der eBike-Akku ist vollständig geladen.

Der eBike-Akku sollte nachgeladen werden.

Die LEDs der Ladezustandsanzeige am Akku erlöschen. Die Kapazität für die Unterstützung des Antriebs ist aufgebraucht und die Unterstützung wird sanft abgescheltet. Die verbliebene Kapazität wird für die Beleuchting und den Bordcomputer zur Verfügung gestellt, die Anzeige blinkt. Die Kapazität des eBike-Akkus reicht noch für etwa 2 Stunden Fahrradbe-leuchtung. Weitere Verbraucher (z.B. Automatikgetriebe, Laden von externen Geräten am USB-Anschluss) sind hierbei nicht berücksichtigt.

Wird der Bordcomputer aus der Halterung (4) entnommen, bleibt der zuletzt angezeigte Akku-Ladezustand gespeichert. Wird ein eBike mit zwei Akkus betrieben, dann zeigt die Akku-Ladezustandsanzeige (i) den Fuldstand beider Akkus an.

Werden an einem eBike mit zwei eingesetzten Akkus beiden Akkus am Fahrrad geladen, so wird auf dem Display der Ladefortschnitt der beiden Akkus angezeigt (in der Abbildung wird gerade der linke Akku geladen). Welcher der beiden Akkus gerade geladen wird, konnen Sie auch an der blinkenden Anzeige am Akku erkennen.

Unterstützungslevel einstellen

Sie können an der Bedieneinheit (9) einstehen, wie stark Sie der eBike-Antrieb beim Treten unterstützt. Der Unterstützungskres level kann jederzeit, auch während der Fahrt, geändert werden.

Hinweis: In einzelnen Ausführungen ist es möglich, dass der Unterstützungsklevel voreingestellt ist und nicht geändert werden kann. Es ist auch möglich, dass weniger Unterstützungsklevel zur Auswahl stehen, als hier angegeben.

Folgende Unterstützungslevel stehen maximal zur Verfügung:

• OFF: Die Motorunterstützung ist abgeschaltet, das eBike kann wie ein normales Fahrrad allein durch Treten fortbewegt werden. Die Schiebereilfe kann in dieserem Unterstützungsklevel nicht aktiviert werden.

• ECO: wirksame Unterstützung bei maximaler Effizienz, für maximale Reichweite

• TOUR: gleichmäßige Unterstützung, für Touren mit großer Reichweite

• SPORT/eMTB:

SPORT: kraftvolle Unterstützung, für sportives Fahren auf bergigen Strecken sowie für Stadtverkehr

eMTB: optimale Unterstützung in jedem Terrain, sportliches Anfahrens, verbesserte Dynamik, maximale Performance (eMTB ist nur in Kombination mit den Antriebsinheiten BDU250P CX, BDU365, BDU450 CX und BDU480 CX verfügbar. Es ist gegebenenfalls ein Software-Update erforderlich.)

• TURBO: maximale Unterstützung bis in hohe Trittfrequenzen, für sportives Fahren

Zum Erhöhen des Unterstützungsg levels drücken Sie die Taste + (12) an der Bedieneinheit so oft, bis der gewünschte Unterstützungsglevel in der Anzeige (b) erscheint, zum Senken die Taste - (11).

Die abgerufene Motorleistung erscheint in der Anzeige (a). Die maximale Motorleistung hangt vom gewählten Unterstützungslevel ab.

Wird der Bordcomputer aus der Halterung (4) entnommen, bleibt der zuletzt angezeigte Unterstützungslevel gespeichert, die Anzeige (a) der Motorleistung bleibt leer.

Zusammenspiel des eBike-Systems mit der Schaltung

Auch mit eBike-Antrieb sollen den Sie die Schaltung wie bei einem normalen Fahrrad benutzen (beachten Sie dazu die Betriebsanleitung Ihres eBikes).

Unabhängig von der Art der Schaltung ist es ratsam, während des Schaltvorganges das Treten kurz zu unterbrenen. Dadurch wird das Schalten erreichtert und die Abnutzung des Antriebsstrangs reduziert.

Durch die Wahl des richtigen Ganges konnen Sie bei gleichchem Krafteinsatz die Geschwindigkeit und die Reichweite erhöhen.

Fahrradbeleuchting ein-/ausschalten

In der Ausführung, bei der das Fahrtlicht durch das eBike-System gespeist wird, konnen über den Bordcomputer mit der Taste Fahrradbeleuchtung (2) gleichzeitig Vorderlicht und Rücklicht ein- und ausgeschaltet werden.

Prufen Sie vor jedem Fahrtantritt die korrekte Funktion ihrer Fahrradbeleuchtung.

Beim Einschalten der Beleuchtung erscheint und beim Ausschalten der Beleuchtung für ca. 1 s in der Textanzeige (d). Bei eingeschaltetem Licht wird das Beleuchtungssymbol (c) angezeigt.

Der Bordcomputer speichert den Lichtstatus und aktiviert entsprechend dem gespeicherten Status gegebenenfalls das Licht nach einem Neustart.

Das Ein- und Ausschalten der Fahrradbeleuchting hat keine Einfluss auf die Hintergrundbeleuchting des Displays.

Schiebehilfe ein-/ausschalten

Die Schiebereilfe kann Ihnen das Schiben des eBikes erleichtern. Die Geschwindigkeit in dieser Funktion ist abhängig vom eingelegten Gang und kann maximal 6km / h erreichen. Je kleiner der gewählte Gang ist,为重点 geringer ist die Geschwindigkeit in der Funktion Schiebereilfe (bei voller Leistung).

Die Funktion Schieberhilfe damit ausschließlich beim Schieber des eBikes verwendet werden. Haben die Räder des eBikes beim Benutzten der Schieberhilfe keinen Bodenkontakt, besteht Verletzungsgefahr.

Zum Aktivieren der Schiebereilfe drücken Sie kurz die Taste WALK an Ihrm Bordcomputer. Nach der Aktivierung drücken Sie innerhalb von 3 s die Taste + und halten sie gedruckt. Der Antrieb des eBikes wird eingeschaltet.

Hinweis: Die Schiebereilfe kann im Unterstützungslevel OFF nicht aktiviert werden.

Die Schiebereilfe wird ausgeschaltet, sobald eines der folgenden Ereignisse eintritt:

• Sie lassen die Taste + los,
• die Räder des eBikes werden blockiert (z.B. durch Bremsen oder Anstoßen an ein Hindernis),
• die Geschwindigkeit überschreitet 6km/h .

Die Funktionseise der Schiebereilfe unterliegt länderspezifischen Bestimmungen und kann deshalb von der oben genannten Beschreibung abweichen oder deaktiviert sein.

Energieversorgung externer Geräte über USB-Anschluss

Mithilfe des USB-Anschlusses können die meisten Geräte, deren Energieversorgung über USB möglich ist (z.B. diverse Mobiltelefone), betrieben bzw. aufgeladen werden.

Voraussetzung für das Laden ist, dass der Bordcomputer und ein ausreichend geladener Akku in das eBike eingesetzt sind.

Öffnen Sie die Schutzkappe (8) des USB-Anschlusses am Bordcomputer. Verbinden Sie den USB-Anschluss des externen Geräts über das USB-Ladekabel Micro A - Micro B (erhaltlich bei Ihrhem Bosch eBike-Handler) mit der USB-Buchse (7) am Bordcomputer.

Nach dem Abstecken des Verbrauchers muss der USB-Anschluss mit der Schutzkappe (8) wieder sorgfältig verschüssen werden.

Eine USB-Verbindung ist keine wasserdichte Steckverbindung. Bei Fahrten im Regen darf kein externes Gerät angeschlossen sein und der USB-Anschluss muss mit der Schutzkappe (8) komplett verschlossen sein.

Achtung: Angeschlossene Verbraucher können die Reichweite des eBikes beeinträchtigen.

Anzeigen und Einstellungen des Bordcomputers

Geschwindigkeits- und Entfernungsanzeigen

In der Tachometeranzeige (f) wird immer die aktuelle Geschwindigkeit angezeigt.

In der Funktionsanzeige - Kombination von Textanzeige (d) und Werteanzeige (e) - stehen folgende Funktionen zur Auswahl:

• : aktuelle Uhrzeit
• : seit dem letzten Reset erreichte Maximalgeschwindigkeit
  -Durchschnitt>: seit dem letzten Reset erreichte Durchschnittsgeschwindigkeit
  -Fahrzeit>: Fahrzeit seit dem letzten Reset
• : voraussichtliche Reichweite dervorhänden Akkuladung (bei gleichbleibenden Bedingungen wie Unterstützungsglevel, Streckenprofil usw.)
• : Anzeige der gesamten mit dem eBike zurückgelegten Entfernung (nicht rücksetzbar)
• : seit dem letzten Reset zusückgelegte Entfer-nung

Drücken Sie zum Wechsel in der Anzeigefunktion die Taste i (1) am Bordcomputer oder die Taste i (10) an der Bedieneinheit so oft, bis die gewünschte Funktion angezeigt wird.

Zum Reset von , und wechseln Sie zu einer dieser drei Funktionen und drücken dann die Taste RESET (6) so lange, bis die Anzeige auf Null gesetzt ist. Damit sind auch die Werte der beiden anderen Funktionen zurückgesetzt.

Zum Reset von wechseln Sie zu dieser Funktion und drücken dann die Taste RESET (6) so lange, bis die Anzeige auf Null gesetzt ist.

Zum Reset von wechseln Sie zu dieser Funktion und drücken dann die Taste RESET (6) so lange, bis die Anzeige auf den Wert der Werkseinstellung zurückgesetzt ist.

Wird der Bordcomputer aus der Halterung (4) entnommen, bleiben alle Werte der Funktionen gespeichert und konnen weiterhin angezeigt werden.

Grundeinstellungen anzeigen/anpassen

Anzeigen und Änderungen der Grundeinstellungen sind unabhängig davon möglich, ob der Bordcomputer in die Halterung (4) eingesetzt ist oder nicht. Einige Einstellungen sind nur bei eingesetztem Bediencomputer sightbar und veränderbar. Abhängig von der Ausstattung Ihr's eBikes konnen eine Menupunkte fehlen.

Um in das Menu Grundeinstellungen zu gelangen, drücken Sie gleichzeitig so lange die Taste RESET (6) und die Taste i (1), bis in der Textanzeige (d) erscheidt.

Drücken Sie zum Wechsel zwischen den Grundeinstellungen die Taste i (1) am Bordcomputer so oft, bis die gewünschte Grundeinstellung angezeigt wird. Ist der Bordcom

puter in die Halterung (4) eingesetzt, können Sie auch die Taste i (10) an der Bedieneinheit drucken.

Um die Grundeinstellungen zu ändern, drücken Sie zum Verringern bzw. Blättern nach unter die Ein-/Aus-Taste (5) geben der Anzeige - oder zum Erhöhen bzw. Blättern nach oben die Taste Beleuchtung (2) geben der Anzeige+. Ist der Bordcomputer in die Halterung (4) eingesetzt, dann ist die Änderung auch mit den Tasten - (11) bzw. + (12) an der Bedieneinheit möglich.

Um die Funktion zu verlassen und eine geänderte Einstellung zu speichern, drücken Sie die Taste RESET (6) für 3 s.

Folgende Grundeinstellungen stehen zur Auswahl:

-<- Uhrzeit +> : Sie können die aktuelle Uhrzeit einstellen. Längeres Drücken auf die Einstelltasten beschleunigt die Änderung der Uhrzeit.
- <-- Radumfang + : Sie können diesen vom Hersteller voreingestellen Wert um ± 5% verändern. Diese Menupunkt wird nur angezeigt, wenn sich der Bordcomputer in der Halterung befindet.
- <-- Deutsch +> : Sie können die Sprache der Textanzei- gen ändern. Zur Auswahl stehen Deutsch, Englisch, Franzosisch, Spanish, Italienisch, Portugiesisch, Schwedisch, Niederlandisch und Danisch.
- <-- Einheit km/mi + : Sie können Geschwindigkeit und Entfernung in Kilometern oder Meilen anzeigen halten.
-<- Zeitformat + : Sie können die Uhrzeit im 12-Stunden- oder im 24-Stunden-Format anzeigen setzen.
-<- Schaltempf. an + > / < - Schaltempf. aus + > : Sie konnen die Anzeige einer Schaltempfehlung ein-bzw. ausschalten.
-Betriebszeit gesamt>: Anzeige der gesamten Fahrdauer mit dem eBike (nicht änderbar)
- : Dies ist die Software-Version des Displays.
- : Dies ist die Software-Version der Antriebseinheit. Diese Menüpunkt wird nur angezeigt, wenn sich der Bordcomputer in der Halterung befindet.
- : Dies ist die Seriennummer der Antriebseinheit. Diese Menupunkt wird nur angezeigt, wenn sich der Bordcomputer in der Halterung befindet.

• : Dies ist die Typteilenummer der Antriebseinheit. Diese Menüpunkt wird nur angezeigt, wenn sich der Bordcomputer in der Halterung befindet und die Antriebseinheit eine Typteilenummer zur Vergebung besteht.
• : Dieser Menüpunkt wird Ihnen angezeigt, wenn der Fahrradhersteller einen festen Servicetermin festgelegt hat.
• : Dieser Menüpunkt wird Ihnen angezeigt, wenn nach Erreichen einer bestimmten Laufleistung der Fahrradhersteller einen Servicetermin festgelegt hat.
• x>: Dies ist die Software-Version des Akkus. Diese Menüpunkt wird nur angezeigt, wenn sich der Bordcomputer in der Halterung befindet. Bei Verwendung von 2 Akkus werden nacheinander die Software-Verso-nen beider Akkus angegeben.
• : Dies ist die Typteilenummer des eBike-Akkus. Diese Menüpunkt wird nur angezeigt, wenn sich der Bordcomputer in der Halterung befindet und der eBike-Akku eine Typteilenummer zur Verfügung stellt. Bei Verwendung von 2 Akkus werden nacheinander die Software-Versionen beider Akkus angegeben.
• : Dies ist die Software-Version des Ladegerats, mit dem der eBike-Akku geladen wurde. Dies wird nur angezeigt, wenn das Ladegerat die Software-Version zur Verfugung staat.
• Wenn ein eBike mit ABS ausgestattet ist, werden auch die Software-Version, die Seriennnummer und die Typteilenummer des ABS angezeigt.

Anzeige Fehlercode

Die Komponenten des eBike-Systems werden ständig automatisch überprüft. Wird ein Fehler festgestellt, erscheidt der entsprechende Fehlercode in der Textanzeige (d).

Drücken Sie eine beliebige Taste am Bordcomputer (3) oder an der Bedieneinheit (9), um zur Standardanzeige zurückzukehren.

Abhängig von der Art des Fehlers wird der Antrieb gegeben falls automatisch abgescheltet. Die Weiterfahrth ohne Unterstützung durch den Antrieb ist aber jederzeit möglich. Vor weiteren Fahrten sollte das eBike überprüft werden.

Lassen Sie alle Reparaturen ausschließlich von einem autorisierten Fahrradhandler ausführten.

Code Ursache Abhilfe
410 Eine oder mehrere Tasten des Bordcom- puters sind blockiert.	Prüfen Sie, ob Tasten verklemmt sind, z.B. durch eingedrungenen Schmutz. Reinigen Sie die Tasten gegebenenfalls.
414 Verbindungsproblem der Bedieneinheit Anschlüsse und Verbindungen überprüfen setzen
418 Eine oder mehrere Tasten der Bedienein- heit sind blockiert.	Prüfen Sie, ob Tasten verklemmt sind, z.B. durch eingedrungenen Schmutz. Reinigen Sie die Tasten gegebenenfalls.
419 Konfigurationsfehler Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie ihren Bosch eBike-Händler.
422 Verbindungsproblem der Antriebseinheit Anschlüsse und Verbindungen überprüfen setzen
423 Verbindungsproblem des eBike-Akkus Anschlüsse und Verbindungen überprüfen setzen
424 Kommunikationsfehler der Komponenten unterinander	Anschlüsse und Verbindungen überprüften setzen
426 internet Zeitüberschreitungs-Fehler Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler. Es ist in thisem Fehlerzustand nicht möglich, sich im Grundeinstellungenmenu den Reifenumfang anzeigen zu setzen oder anzupassen.
430 internet Akku des Bordcomputers leer (nicht bei BUI350)	Bordcomputer aufladen (in der Halterung oder über USB-An-schluss)
431 Software-Versionsfehler Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
440 internet Fehler der Antriebseinheit Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
450 internet Software-Fehler Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
460 Fehler am USB-An Schluss Entfernen Sie das Kabel vom USB-An Schluss des Bordcomputers.Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
490 internet Fehler des Bordcomputers Bordcomputer überprüften setzen
500 internet Fehler der Antriebseinheit Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
502 Fehler in der Fahrradbeleuchtung Überprüften Sie das Licht und die dazugehörige Verkabelung. Star-ten Sie das System neu. Falls das Problem weiterhin besteht,kon-taktieren Sie ihren Bosch eBike-Händler.
503 Fehler des Geschwindigkeitsensors Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
504 Manipulation des Geschwindigkeits signals erkannt.	Position des Speichenmagneten prüfen und ggf. einstellen. Auf Manipulation (Tuning) prüfen. Die Unterstützung des Antriebs wird verringert.
510 internet Sensorfehler Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
511 internet Fehler der Antriebseinheit Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
530 Akkufehler Schalten Sie das eBike aus, entnahmen Sie den eBike-Akku und setzen Sie den eBike-Akku wieder ein. Starten Sie das System neu.Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
531 Konfigurationsfehler Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
540 Temperaturfehler Das eBike befindet sich außerhalb des zulässigen Temperaturbereichs. Schalten Sie das eBike-System aus, um die Antriebsseinheit entweder auf den zulässigen Temperaturbereich abkühlen oder aufwärmen zu setzen. Starten Sie das System neu. Falls das Pro-blem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
550 Ein unzulässiger Verbraucher wurde er-kannt.	Entfernien Sie den Verbraucher. Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
580 Software-Versionsfehler Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
591 Authentifizierungsfehler Schalten Sie das eBike-System aus. Entfernien Sie den Akku und setzen ihn wieder ein. Starten Sie das System neu. Falls das Pro-
	blem weiterhin besteht, kontaktieren Sie ihren Bosch eBike-Händ-ler.
592 ink-compatible Komponente Kompatibles Display einsetzen. Falls das Problem weiterhin be-stehen, kontaktieren Sie ihren Bosch eBike-Händler.
593 Konfigurationsfehler Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
595, 596 Kommunikationsfehler Überprüfen Sie die Verkabelung zum Getriebe und starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
602 interner Akkufehler Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
603 interner Akkufehler Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
605 Akku-Temperaturfehler Der Akku befindet sich außerhalb des zulässigen Temperaturbereichs. Schalten Sie das eBike-System aus, um den Akku entweder auf den zulässigen Temperaturbereich abkühlen oder aufwärmen zu halten. Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
606 externer Akkufehler	Überprüfen Sie die Verkabelung. Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
610 Akku-Spannungsfehler Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
620 Fehler Ladegerät Ersetzen Sie das Ladegerät. Kontaktieren Sie ihren Bosch eBike-Händler.
640 interner Akkufehler Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
655 Akku-Mehrfachfehler Schalten Sie das eBike-System aus. Entfernen Sie den Akku und setzen ihn wieder ein. Starten Sie das System neu. Falls das Pro-blem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händ-ler.
656 Software-Versionsfehler Kontaktieren Sie ihren Bosch eBike-Händler, damit er ein Software-Update durchgeführt.
7xx Fehler bei Drittkomponenten Beachten Sie die Angaben in der Betriebsanleitung des jeweiligen Komponentenherstellers.
800 interner ABS-Fehler Kontaktieren Sie ihren Bosch eBike-Händler.
810 unplausible Signale am Radgeschwindigkeits-Sensor	Kontaktieren Sie ihren Bosch eBike-Händler.
820 Fehler an Leitung zum vorderen Radgeschwindigkeits-Sensor	Kontaktieren Sie ihren Bosch eBike-Händler.
821 ... 826 unplausible Signale am vorderen Radgeschwindigkeits-SensorSensorscheibe möglichereweise nicht vorhanden, defekt oder falsch montiert; deutlich unterscheidliche Reifendurchmesser Vorderrad und Hinterrad; extreme Fahrsi-tuation, z.B.fahren auf dem Hinterrad	Starten Sie das System neu und führen Sie mindestens 2 Minuten lang eine Probejahrt durch. Die ABS-Kontrolleunte muss erlö-schen. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
830 Fehler an Leitung zum hinteren Radgeschwindigkeits-Sensor	Kontaktieren Sie ihren Bosch eBike-Händler.
831 unplausible Signale am hinteren Radgeschwindigkeits-Sensor	Starten Sie das System neu und führen Sie mindestens 2 Minuten lang eine Probejahrt durch. Die ABS-Kontrolleunte muss erlö-

Code Ursache Abhilfe
	Sensorscheibe möglicherweise nicht vorhanden, defekt oder falsch montiert; deutsche Unterschiedliche Reifendurchmesser Vorderrad und Hinterrad; extreme Fahrscheinlichkeit, z.B.fahren auf dem Hinterrad	schen. Falls das Problem weiterhin besteht, kontaktieren Sie ihren Bosch eBike-Händler.
840 internet ABS-Fehler Kontaktieren Sie ihren Bosch eBike-Händler.
850 internet ABS-Fehler Kontaktieren Sie ihren Bosch eBike-Händler.
860, 861 Fehler der Spanningsversorgung Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie ihren Bosch eBike-Händler.
870, 871 Kommunikationsfehler Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
880883 ... 885
889 internet ABS-Fehler Kontaktieren Sie ihren Bosch eBike-Händler.
890 ABS-Kontrolleuche ist defect oder fehl't;ABS ist möglicherweise ohne Funktion.	Kontaktieren Sie ihren Bosch eBike-Händler.
keineAnzeige	internet Fehler des Bordcomputers Starten Sie Ihr eBike-System durch Aus- und Wiedereinschalten neu.

Wartung und Service

Wartung und Reinigung

Alle Komponenten inklusive der Antriebsinheit dürfen nicht ins Wasser getaucht oder mit Druckwasser gereinigt werden. Verwenden Sie für die Reinigung Ihres Bordcomputers ein weiches, nur mit Wasser befeuchtetes Tuch. Verwenden Sie keine Reinigungsmittel.

Lassen Sie Ihr eBike-System mindestens einmal im Jahr technisch überprüfen (u.a. Mechanik, Aktualität der System-software).

Zusätzlich kann der Fahrradhersteller oder Fahrradhandler für den Servicetermin eine Laufleistung und/oder einen Zeitraum zugrunde legen. In thisem Fall wird Ohnen der Bordcomputer nach jedem Einschalten die Fälligkeit des Service-termins 4 s lang anziegen.

Für Service oder Reparaturen am eBike wenden Sie sich bitte an einen autorisierten Fahrradhandler.

Lassen Sie alle Reparaturen ausschließlich von einem autorisierten Fahrradtränder ausführren.

Kundendienst und Anwendungsberatung

Bei allen Fragen zum eBike-System und seinen Komponenten wenden Sie sich an einen autorisierten Fahrradhandler. Kontaktdaten autorisierter Fahrradhandler finden Sie auf der Internetseite www.bosch-ebike.com.

Transport

Wenn Sie Ihr eBike außerhalb Ihres Autos z.B. auf einem Autogepackträger mit sich führen, behmen Sie den Bordcomputer und den eBike-Akku ab, um Beschäftigungen zu vermeiden.

Entsorgung

Antriebsinheit, Bordcomputer inkl. Bedieneinheit, Akku, Geschwindigkeitssensor, Zubehor und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführrt werden.

Werfen Sie eBikes und ihre Komponenten nicht in den Hausmull!

Gemäß der europäischen Richtlinie 2012/19/EU mussen nicht mehr gebrauchsfähige Elektrogeräte und gemäß der europäischen Richtlinie 2006/66/EG mussen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederverwendung zugeführrt werden.

Geben Sie nicht mehr gebrauchsfähige Bosch eBike-Komponentenitte bei einem autorisierten Fahrradhandler ab.

Änderungen vorbehalten.

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in dieser Betriebsanleitung verwendete Begriff Akku bezieht sich auf alle original Bosch eBike-Akkus.

Lassen Sie sich nicht von der Anzeige des Bordcompu
ters ablenken. Wenn Sie sich nicht ausschließlich auf den Verkehr konzentrieren, riskieren Sie, in einen Unfall verwickelt zu werden. Wenn Sie über den Wechsel des Unterstützungsv levels hinaus Eingaben in ihren Bordcomputer machen wollen, halten Sie an und geben Sie die entsprechenden Daten ein.
Lesen und beachten Sie die Sicherheitshinweise und Anweisungen in allen Betriebsanleitungen des eBikeSystems sowie in der Betriebsanleitung Ihres eBikes.
Stellen Sie die Display-Helligkeit so ein, dass Sie wichtige Informationen wie Geschwindigkeit oder Warnsymbole angemessen wahrnehmen konnen. Eine falsch eingestellte Display-Helligkeit kann zu gefährlichen Situationen führen.

Produkt- und Leistungsbeschreibung

Bestimmungsgemäß Gebrauch

Der Bordcomputer Purion ist für die Steuerung eines Bosch eBike-Systems und zur Anzeige von Fahrdaten vorgesehen.

Neben den hier dargestellen Funktionen kann es sein, dass jederzeit Softwareänderungen zur Fehlerbehebung und Funktionsdifferungen eingeführt werden.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellungen auf den Grafikseiten zu Beginn der Anleitung.

Einzelne Darstellungen in dieser Betriebsanleitung können, je nach Ausstattung Ihres eBikes, von den tatsächlichen Gegebenheiten geringfügig abweichen.

(1) Ein-/Aus-Taste Bordcomputer
(2) Taste Schieberhilfe WALK
(3) Befestigungsschraube Bordcomputer
(4) Halterung Bordcomputer
(5) Taste Unterstützung senken -
(6) Taste Unterstützung erhöhen +
(7) Display
(8) Schutzkappe der USB-Buchse
(9) USB-Diagnosebuchse (nur für Wartungszwecke)

(10) Batteriefachdeckel

Anzeigeelemente Bordcomputer

(a) Tachometeranzeige
(b) Anzeige Einheit km/h
(c) Anzeige Einheit mph
(d) Anzeige Gesamtdistanz TOTAL
(e) Anzeige Reichweite RANGE
(f) Anzeige Service
(g) Akku-Ladezustandsanzeige
(h) Anzeige Beleuchtung
(i) Anzeige Unterstützungslevel/Werteanzeige
(j) Anzeige Strecke TRIP

Technische Daten

Bordcomputer Purion
Produkt-Code BUI215
BatterienA)	2 × 3 V CR2016
Betriebstemperatur °C -5 ... +40
Lagertemperatur °C +10 ... +40
SchutzartB)	IP 54 (staub- und spritzwassergeschützt)
Gewicht, ca. kg 0,1

A) Wir empfehlen, die von Bosch angebotenen Batterien einzusetzen. Diese können von ihrer Fahrradhandler bezogen werden (Sachnummer: 1270016819).
B) bei geschlossener USB-Abdeckung Bosch eBike-System verwendet FreeRTOS (siehe http://www.freertos.org).

Betrieb

Symbole und ihre Bedeutung

Symbol Erklärung
	kurzer Tastendruck (weniger als 1 Sekunde)
	mittlerer Tastendruck (zwischen 1 Sekunde und 2,5 Sekunden)
	langer Tastendruck (länger als 2,5 Sekunden)

Inbetriebnahme

Voraussetzungen

Das eBike-System kann nur aktiviert werden, wenn folgende Voraussetzungen erfüllt sind:

• Ein ausreichend geladener Akku ist eingesetzt (siehe Betriebsanleitung des Akkus).
• Der Geschwindigkeitssensor ist richtig angeschlossen (siehe Betriebsanleitung der Antriebseinheit).

eBike-System ein-/ausschalten

Zum Einsatz des eBike-Systems haben Sie folgende,Möglichkeiten:

• Drücken Sie bei eingesetztem eBike-Akku die Ein-/Aus-Taste (1) des Bordcomputers.
• Drücken Sie die Ein-/Aus-Taste des eBike-Akkus (siehe Betriebsanleitung des Akkus).

Der Antrieb wird aktiviert, sobald Sie in die Pedale trenen (außer in der Funktion Schieberhilfe oder im Unterstützungslevel OFF). Die Motorleistungrichtet sich nach dem eingestillten Unterstützungslevel am Bordcomputer.

Sobald Sie im Normalbetrieb aufhören in die Pedale zu treten, oder sobald Sie eine Geschwindigkeit von 25 / 45km / h erreicht haben, wird die Unterstützung durch den eBike-Antrieb abgeschelt. Der Antrieb wird automatisch wieder aktiviert, sobald Sie in die Pedale treten und die Geschwindigkeit unter 25 / 45km / h liegt.

Zum Ausschalten des eBike-Systems haben Sie folgende Moglichkeiten:

• Drücken Sie die Ein-/Aus-Taste (1) des Bordcomputers.
• Schalten Sie den eBike-Akku an dessen Ein-/Aus-Taste aus (es sind Fahrradhersteller-spezifische Lösungen möglich, bei denen kein Zugang zur Ein-/Aus-Taste des Akkus besteht; siehe Betriebsanleitung des Fahrradherstellers).

Nach dem Ausschalten fahrht das System herunter. Das dauert ca. 3 s. Ein sofortiges Wiedereinschalten ist erst wieder möglich, wenn das Herunterfahren abgeschlossen ist.

Wird etwa 10 min lang das eBike nicht bewegt und keine Taste am Bordcomputer gedrückt, schaltet sich das eBike-System aus Energiespargründen automatisch ab.

Hinweis: Schalten Sie das eBike-System immer aus, wenn Sie das eBike abstellen.

Hinweis: Sollten die Batterien des Bordcomputers leer sein, können Sie Ihr eBike trotzdem noch am Fahrrad-Akku einschalten. Es wird jedoch empfohlen, die internen Batterien

so bald wie möglich zu wechseln, um Beschädigungen zu vermeiden.

Energieversorgung des Bordcomputers

Der Bordcomputer wird von zwei CR2016-Knopfzellen mit Spannung versorgt.

Batterien wechseln (siehe Bild A)

Wenn der Bordcomputer LOW BAT auf dem Display anzeigt, erhöhen Sie den Bordcomputer vom Lenker ab, indem Sie die Befestigungsschraube (3) des Bordcomputers Herausdrehen. Öffnen Sie den Batteriefachdeckel (10) mit einer passenden Münze, entnehmer Sie die verbrauchten Batterien und setzen Sie neue Batterien vom Typ CR2016 ein. Die von Bosch empfohlenen Batterien können Sie bei Ihr Fahrradträger erhalten.

Achten Sie beim Einsetzen der Batterien auf die richtige Polung.

Verschlieben Sie das Batteriefach wieder und befestigen Sieden Bordcomputer mit der Befestigungsschraube (3) am Lenker Ihr's eBikes.

Schiebehilfe ein-/ausschalten

Die Schieberhilfe kann Ichn das Schiben des eBikes erleichtern. Die Geschwindigkeit in dieser Funktion ist abhängig vom eingelegten Gang und kann maximal 6km / h erreichen. Je kleiner der gewählte Gang ist,esto geringer ist die Geschwindigkeit in der Funktion Schieberhilfe (bei voller Leistung).

Die Funktion SchieberhilfearfasschlieBich beim Schieben des eBikes verwendet werden.Haben die Rder des eBikes beim Benutzden der Schieberhilfe keinen Bodenkontakt,besteht Verletzungsgefahr.

Zum Aktivieren der Schiebereilfe drucken Sie kurz die Taste WALK an Ihrm Bordcomputer. Nach der Aktivierung drucken Sie innerhalb von 3 s die Taste + und halten sie gedruckt. Der Antrieb des eBikes wird eingeschaltet.

Hinweis: Die Schieberehilfe kann im Unterstützungslevel OFF nicht aktiviert werden.

Die Schiebereilfe wird ausgeschelt, sobald eines der folgenden Ereignisse eintritt:

• Sie{lassen die Taste ^+ los,
• die Räder des eBikes werden blockiert (z.B. durch Bremsen oder Anstoßen an ein Hindernis),
• die Geschwindigkeit überschreitet 6km / h

Die Funktionswise der Schiebereilfe unterliegt länderspezifischen Bestimmungen und kann deshalb von der oben genannten Beschreibung abweichen oder deaktiviert sein.

Unterstützungslevel einstellen

Sie können am Bordcomputer einstellen, wie stark Sie der eBike-Antrieb beim Treten unterstützen. Der Unterstützungslevel kann jederzeit, auch während der Fahrt, geändert werden.

Hinweis: In einzelnen Ausführungen ist es möglich, dass der Unterstützungsklevel voreingestellt ist und nicht geändert werden kann. Es ist auch möglich, dass weniger Unterstützungsklevel zur Auswahl stehen, als hier angegeben.

Folgende Unterstützungslevel stehen maximal zur Verfügung:

• OFF: Die Motorunterstützung ist abgescheltet, das eBike kann wie ein normales Fahrrad allein durch Treten fortbewegt werden. Die Schiebehilfe kann in thisem Unterstützungsklevel nicht aktiviert werden.
• ECO: wirksame Unterstützung bei maximaler Effizienz, für maximale Reichweite
• TOUR: gleichmäßige Unterstützung, für Touren mit großer Reichweite
• SPORT/eMTB:

SPORT: kraftvolle Unterstützung, für sportives Fahren auf bergigen Strecken sowie für Stadtverkehr

eMTB: optimale Unterstützung in jedem Terrain, sportliches Anfahrens, verbesserte Dynamik, maximale Performance (eMTB ist nur in Kombination mit den Antriebseinheiten BDU250P CX, BDU365, BDU450 CX und BDU480 CX verfügbar. Es ist gegebenenfalls ein Software-Update erforderlich.)

• TURBO: maximale Unterstützung bis in hohe Trittfrequenzen, für sportives Fahren

Zum Erhöhen des Unterstützungsg levels drücken Sie kurz die Taste + (6) am Bordcomputer und so oft, bis der gewünschte Unterstützungslevel in der Anzeige (i) erscheint, zum Senken kurz die Taste - (5).

Ist in der Anzeige TRIP, TOTAL oder RANGE eingestellt, wird der gewählte Unterstützungslevel beim Umschalten nur kurz (ca. 1 Sekunde) in der Anzeige eingebrendet.

Fahrradbeleuchtung ein-/ausschalten

In der Ausführung, bei der das Fahrtlicht durch das eBike-System gespeist wird, kann durch mittleres Drücken der Taste + gleichzeitig Vorderlicht und Rücklicht eingeschaltet werden. Zum Ausschalten der Fahradbeleuchtung drucken Sie lange die Taste+.

Bei eingeschaltetem Licht wird das Beleuchtungssymbol (h) angezeigt.

Prufen Sie vor jedem Fahrtantritt die korrekte Funktion ihrer Fahrradbeleuchtung.

Der Bordcomputer speichert den Lichtstatus und aktiviert entsprechend dem gespeicherten Status gegebenenfalls das Licht nach einem Neustart.

Das Ein- und Ausschalten der Fahrradbeleuchtung hat keine Einfluss auf die Hintergrundbeleuchtung des Displays.

Anzeigen und Einstellungen des Bordcomputers

Akku-Ladezustandsanzeige

Die Akku-Ladezustandsanzeige (g) zeigt den Ladezustand des eBike-Akkus an. Der Ladezustand des eBike-Akkus kann ebenfalls an den LEDs am Akku selbst abgelesen werden.

In der Anzeige (g) entspricht jeder Balken im Akkusymbol etwa 20% Kapazitat:

Der eBike-Akku ist vollständig geladen.

Der eBike-Akku sollte nachgeladen werden.

Die LEDs der Ladezustandsanzeige am Akku erlöschen. Die Kapazität für die Unterstützung des Antriebs ist aufgebraucht und die Unterstützung wird sanft abgeschelt. Die verbliebene Kapazität wird für die Beleuchting zur Verfügung gestellt, die Anzeige blinkt.

Die Kapazität des eBike-Akkus reicht noch für etwa 2 Stunden Fahrradbeleuchtung.

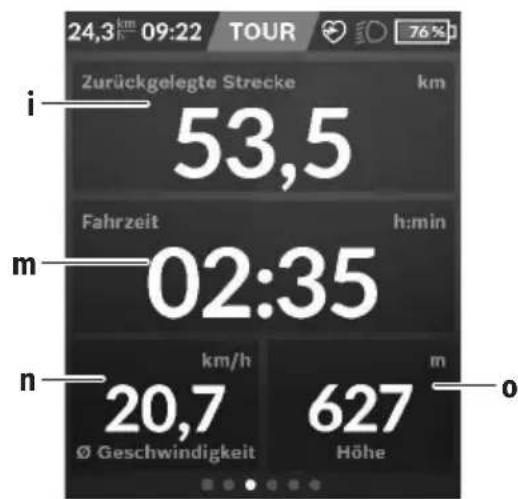

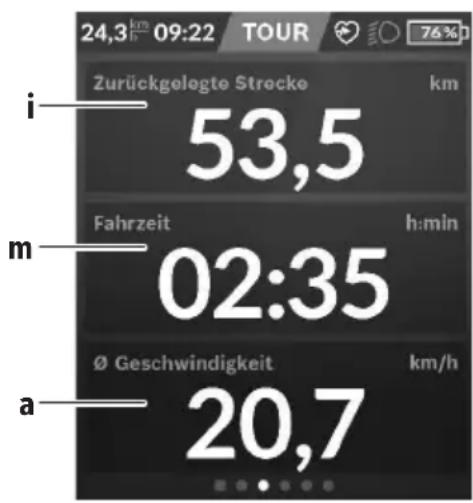

Geschwindigkeits- und Entfernungsanzeigen

In der Tachometeranzeige (a) wird immer die aktuelle Geschwindigkeit angezeigt.

In der Anzeige (i) wird standardmäßig immer die letzte Einstellung angezeigt. Durch wiederholtes mittleres Drucken der Taste - werden nacheinander die Fahrtstrecke TRIP, die Gesamtkilometer TOTAL und die Reichweite des Akkus RANGE angezeigt. (Durch kurzzeitiges Drucken der Taste - wird der Unterstützungsglevel abgesenkt!)

Zum Rücksetzen der Fahrtstrecke TRIP wahlen Sie die Fahrtstrecke TRIP aus und drücken Sie gleichzeitig lange die Tasten ^+ und-. Zunachst erscheint auf dem Display RESET. Wenn Sie beide Tasten weiter drucken, wird die Fahrtstrecke TRIP auf 0 gesetzt.

Zum Rücksetzen der Reichweite RANGE wahlen Sie die Reichweite RANGE aus und drücken Sie gleichzeitig lange die Tasten + und -. Zunachst erscheint auf dem Display RESET. Wenn Sie beide Tasten weiter drücken, wird die Fahrtstrecke TRIP auf 0 gesetzt.

Sie können die angezeigten Werte von Kilometer auf Meilen umstellen, indem Sie die Taste - gedrückt halten und kurz die Ein-/Aus-Taste (1) drucken.

Zu Wartungszwecken können die Versionsstände der Teilsysteme und deren Typteilenummern abgefragt werden, sofern die Teilsysteme diese Informationen weitergeben (abhängig vom Teilsystem). Drücken Sie bei ausgeschaltetem System gleichzeitig die Tasten - sowie + und betätigten Sie anschließend die Ein-/Aus-Taste (1).

Die USB-Buchse ist dem Anschluss von Diagnosesystemen vorbehalten. Die USB-Buchse hat sonst keine weitere Funktion.

Der USB-Anschluss muss mit der Schutzkappe (8) im- mer komplett verschlüssen sein.

Aktion Tasten Dauer
Bordcomputer einschalten	ü	ü
Bordcomputer ausschalten	ü	ü
Unterstützung erhöhen	+	ü
Unterstützung verringern	-	ü
Anzeige TRIP, TOTAL, RANGE, Unterstützungsmodi	-	ü
Fahrradbeleuchting einschalten	+	ü
Fahrradbeleuchting ausschalten	+	ü
Fahrtstrecke zusücksetzen	- +	ü
Schieb helfe aktivieren	WALK	1.ü
Schieb helfe ausführten	+	2. beliebig
von Kilometer auf Meilen umstel- len	-	1. halten
	ü	2.ü
Versionsstände abfragen A)B)	- +	1. halten
	ü	2.ü
Display-Helligkeit einsstellenC)	- +	1. halten
	ü	2.ü
	- oder +

A) Das eBike-System muss ausgeschaltet sein.
B) Die Informationen werden als Laufschrift angezeigt.
C) Das Display muss ausgeschaltet sein.

Anzeige Fehlercode

Die Komponenten des eBike-Systems werden ständig automatisch überprüft. Wird ein Fehler festgestellt, erscheint der entsprechende Fehlercode auf dem Bordcomputer.

Abhängig von der Art des Fehlers wird der Antrieb gegeben falls automatisch abgeschelt. Die Weiterfahrht ohne Unterstützung durch den Antrieb ist aber jederzeit möglich. Vor weiteren Fahrten sollte das eBike überprüft werden.

Lassen Sie alle Reparaturen ausschließlich von einem autorisierten Fahrradhandler ausführten.

Code Ursache Abhilfe
410 Eine oder mehrere Tasten des Bordcom-puters sind blockiert.	Prüfen Sie, ob Tasten verklemmt sind, z.B. durch eingedrungen Schmutz. Reinigen Sie die Tasten gegebenenfalls.
414 Verbindungsproblem der Bedieneinheit Anschlüsse und Verbindungen überprüfen setzen
418 Eine oder mehrere Tasten der Bedienein-heit sind blockiert.	Prüfen Sie, ob Tasten verklemmt sind, z.B. durch eingedrungen Schmutz. Reinigen Sie die Tasten gegebenenfalls.
419 Konfigurationsfehler Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
422 Verbindungsproblem der Antriebseinheit Anschlüsse und Verbindungen überprüfen setzen
423 Verbindungsproblem des eBike-Akkus Anschlüsse und Verbindungen überprüfen setzen
424 Kommunikationsfehler der Komponentenunterinander	Anschlüsse und Verbindungen überprüfen setzen
426 internet Zeitüberschreitungs-Fehler Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler. Es ist in thisem Feh-lerzustand nicht möglich, sich im Grundeinstellungsmenü den Rei-fenumfang anzeigen zu setzen oder anzupassen.
430 interner Akku des Bordcomputers leer(nicht bei BUI350)	Bordcomputer auflagen (in der Halterung oder über USB-An-schluss)
431 Software-Versionsfehler Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
440 interner Fehler der Antriebseinheit Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
450 interner Software-Fehler Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
460 Fehler am USB-Anschluss Entfernen Sie das Kabel vom USB-Anschluss des Bordcomputers.Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
490 interner Fehler des Bordcomputers Bordcomputer überprüfen setzen
500 interner Fehler der Antriebseinheit Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
502 Fehler in der Fahrradbeleuchtung Überprüfen Sie das Licht und die dazugehörige Verkabelung. Star-ten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
503 Fehler des Geschwindigkeitsensors Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
504 Manipulation des Geschwindigkeitssignals erkannt.	Position des Speichenmagneten prüfen und ggf. einstellen. Auf Manipulation (Tuning) prüfen. Die Unterstützung des Antriebs wird verringert.
510 interner Sensorfehler	Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
511 interner Fehler der Antriebseinheit Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
530 Akkufehler	Schalten Sie das eBike aus, entnehmen Sie den eBike-Akku undsetzen Sie den eBike-Akku wieder ein. Starten Sie das System neu.Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
Code	Ursache Abhilfe
531	Konfigurationsfehler Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
540	Temperaturfehler Das eBike befindet sich außerhalb des zulässigen Temperaturbe-reichs. Schalten Sie das eBike-System aus, um die Antriebsinheit entweder auf den zulässigen Temperaturbereich abkühlen oder aufwärmen zu halten. Starten Sie das System neu. Falls das Pro-blem weiterhin besteht, kontaktieren Sie ihren Bosch eBike-Händ-ler.
550	Ein unzulässiger Verbraucher wurde er-kannt. Entfernen Sie den Verbraucher. Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
580	Software-Versionsfehler Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
591	Authentificierungsfehler Schalten Sie das eBike-System aus. Entfernen Sie den Akku und setzen ihn wieder ein. Starten Sie das System neu. Falls das Pro-blem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händ-ler.
592	inkompatible Komponente Kompatibles Display einsetzen. Falls das Problem weiterhin be-stehen,kontaktieren Sie ihren Bosch eBike-Händler.
593	Konfigurationsfehler Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
595, 596	Kommunikationsfehler Überprüfen Sie die Verkabelung zum Getriebe und starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
602	interner Akkufehler Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
603	interner Akkufehler Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
605	Akku-Temperaturfehler Der Akku befindet sich außerhalb des zulässigen Temperaturbe-reichs. Schalten Sie das eBike-System aus, um den Akku entweder auf den zulässigen Temperaturbereich abkühlen oder aufwärmen zu halten. Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
606	externer Akkufehler Überprüfen Sie die Verkabelung. Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
610	Akku-Spannungsfehler Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
620	Fehler Ladegerät Ersetzen Sie das Ladegerät. Kontaktieren Sie ihren Bosch eBike-Händler.
640	interner Akkufehler Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
655	Akku-Mehrfachfehler Schalten Sie das eBike-System aus. Entfernen Sie den Akku und setzen ihn wieder ein. Starten Sie das System neu. Falls das Pro-blem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händ-ler.
656	Software-Versionsfehler Kontaktieren Sie ihren Bosch eBike-Händler, damit er ein Software-Update durchführ.
7xx	Fehler bei Drittkomponenten Beachten Sie die Angaben in der Betriebsanleitung des jeweiligen Komponentenherstellers.
800	interner ABS-Fehler Kontaktieren Sie ihren Bosch eBike-Händler.

Code Ursache Abhilfe
810 unplausible Signale am Radgeschwindig-keits-Sensor		Kontaktieren Sie ihren Bosch eBike-Händler.
820 Fehler an Leitung zum vorderen Radgeschwindigkeits-Sensor		Kontaktieren Sie ihren Bosch eBike-Händler.
821 ... 826 unplausible Signale am vorderen Radgeschwindigkeits-Sensor		Starten Sie das System neu und führen Sie mindestens 2 Minuten lang eine Probefahrt durch. Die ABS-Kontrollleuche muss erlö-schen. Falls das Problem weiterhin besteht, kontaktieren Sie ihren Bosch eBike-Händler.
830 Fehler an Leitung zum hinteren Radgeschwindigkeits-Sensor		Kontaktieren Sie ihren Bosch eBike-Händler.
831	unplausible Signale am hinteren Radge-schwindigkeits-Sensor	Starten Sie das System neu und führen Sie mindestens 2 Minuten lang eine Probefahrt durch. Die ABS-Kontrollleuche muss erlö-schen. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
833 ... 835	Sensorscheibe möglicherweise nicht vor-handen, defect oder falsch montiert; deutlich unterscheidliche Reifendurchmesser Vorderrad und Hinterrad; extreme Fahrsituation, z.B.fahren auf dem Hinterrad
840 interner ABS-Fehler Kontaktieren Sie ihren Bosch eBike-Händler.
850 interner ABS-Fehler Kontaktieren Sie ihren Bosch eBike-Händler.
860, 861 Fehler der Spanningsversorgung Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
870, 871	Kommunikationsfehler Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
880
883 ... 885
889 interner ABS-Fehler Kontaktieren Sie ihren Bosch eBike-Händler.
890 ABS-Kontrollleuche ist defekt oder fehl't;ABS ist möglicherweise ohne Funktion.		Kontaktieren Sie ihren Bosch eBike-Händler.
keineAnzeige	interner Fehler des Bordcomputers Starten	Sie Ihr eBike-System durch Aus- und Wiedereinschaltenneu.

Wartung und Service

Wartung und Reinigung

Alle Komponenten inklusive der Antriebseinheit)dürfen nicht ins Wasser getaucht oder mit Druckwasser gereinigt werden. Verwenden Sie für die Reinigung Ihres Bordcomputers ein weiches, nur mit Wasser befeuchtetes Tuch. Verwenden Sie keine Reinigungsmittel.

Lassen Sie Ihr eBike-System mindestens einmal im Jahr technisch überprüfen (u.a. Mechanik, Aktualität der System-software).

Zusätzlich kann der Fahrradhersteller oder Fahrradhandler für den Serviceterminine Laufleistung im System hinterlegen. In dieser Fall wird Ihn den Bordcomputer die Fälligkeit des Serviceterminins mit der Anzeige (f) anzeigen.

Für Service oder Reparaturen am eBike wenden Sie sich bitte an einen autorisierten Fahrradhandler.

Kundendienst und Anwendungsberatung

Bei allen Fragen zum eBike-System und seinen Komponenten wenden Sie sich an einen autorisierten Fahrradhändler. Kontaktdaten autorisierter Fahrradhändler finden Sie auf der Internetseite www.bosch-ebike.com.

Entsorgung

Antriebsinheit, Bordcomputer inkl. Bedieneinheit, Akku, Geschwindigkeitssensor, Zubehor und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführrt werden.

Werfen Sie eBikes und ihre Komponenten nicht in den Hausmull!

Gemäß der europäischen Richtlinie 2012/19/EU mussen nicht mehr gebrauchsfähige Elektrogeräte und gemäß der europäischen Richtlinie 2006/66/EG mussen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederverwendung zugeführrt werden.

Geben Sie nicht mehr gebrauchsfähige Bosch eBike-Komponentenitte bei einem autorisierten Fahrradhändler ab.

Änderungen vorbehalten.

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in dieser Betriebsanleitung verwendete Begriff Akku bezieht sich auf alle original Bosch eBike-Akkus.

Lassen Sie sich nicht von der Anzeige des Bordcomputers ablenken. Wenn Sie sich nicht ausschließlich auf den Verkehr konzentrierten, risikieren Sie, in einen Unfall verwickelt zu werden. Wenn Sie über den Wechsel des Unterstützungsg levels hinaus Eingaben in ihren Bordcomputer machen wollen, halten Sie an und geben Sie die entsprechenden Daten ein.
Stellen Sie die Display-Helligkeit so ein, dass Sie wichtige Informationen wie Geschwindigkeit oder Warnsymbole angemessen wahrnehmen konnen. Eine falsch eingestellte Display-Helligkeit kann zu gefährlichen Situationen führen.
Öffnen Sie den Bordcomputer nicht. Der Bordcomputer kann durch das Öffnen zerstört werden und der Gewährleistungsanspruch entfällt.
Benutzen Sie den Bordcomputer nicht als Griff. Wenn Sie das eBike am Bordcomputer hochheiten, konnen Sie den Bordcomputer irreparabel beschädigen.
Stellen Sie das Fahrrad nicht kopfüber auf dem Lenker und dem Sattel ab, wenn der Bordcomputer oder seine Halterung über den Lenker hersausragen. Der Bordcomputer oder die Halterung können irreparabel beschädigt werden. Nehmen Sie den Bordcomputer auch vor Einspannen des Fahrrads in einen Montagehalter ab, um zu vermeiden, dass der Bordcomputer abfällt oder beschädigt wird.
Vorsicht! Bei der Verwendung des Bordcomputers mit Bluetooth® und/oder WiFi kann eine Störung anderer Geräte und Anlagen, Flugzeuge und medizinischer Geräte (z.B. Herzschrittmacher, Hörgeräte) auftreten. Ebenfalls kann eine Schädigung von Menschen und Tieren in unmittelbarer Umgebung nicht ganz ausgeschlossen werden. Verwenden Sie den Bordcomputer mit Bluetooth® nicht in der Höhe von medizinischen Geräten, Tankstellen, chemischen Anlagen, Gebieten mit Explosionsgefahr und in Sprenggebieten. Verwenden Sie den Bordcomputer mit Bluetooth® nicht in Flugzeugen. Vermeiden Sie den Betrieb über einen längeren Zeitraum in direkter Körpernäre.
Die Bluetooth®-Wortmarke wie auch die Bildzeichen (Logos) sind eingetragene Warenzeichen und Eigentum der Bluetooth SIG, Inc. Jegliche Verwendung dieser Wortmarke/Bildzeichen durch die Bosch eBike Systems erfolgt unter Lizenz.

Der Bordcomputer ist mit einer Funkschnittstelle ausgestattet. Lokale Betriebseinschrankungen, z.B. in Flugzeugen oder Krankenhäusern, sind zu beachten.

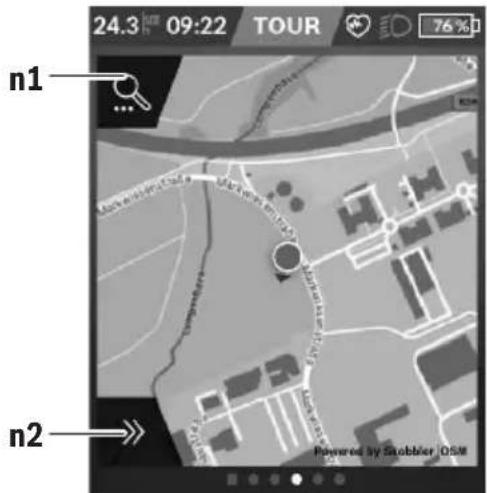

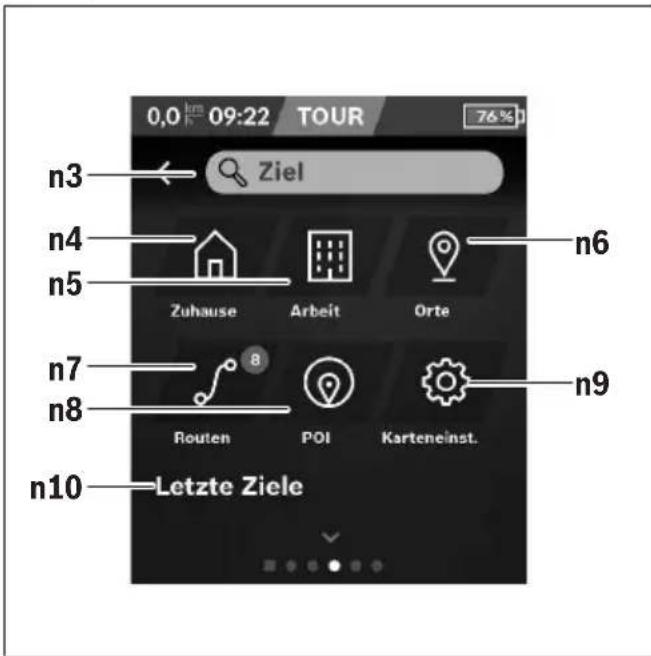

Sicherheitshinweise in Verbindung mit der Navigation

Planen Sie während der Fahrt keine Routen. Halten Sie an und geben Sie nur im Stand einen neuen Zielort ein. Wenn Sie sich nicht ausschließlich auf den Verkehr konzentrieren, riskieren Sie, in einen Unfall verwickelt zu werden.
- Brechen Sie ihre Route ab, wenn die Navigation Ihnen einen Weg vorschlägt, der in Bezug auf ihre fahrereschen Fähigkeiten gewagt, riskant oder gefährlich ist. Lassen Sie sich von ihrem Navigationsgeräte eine alternative Route anbieten.
Missachten Sie keine Verkehrsschilder, auch wenn die Navigation Ihnen einen bestimmen Weg vorgibt. Bau-stellen oder zeitlich begrenzte Umleitungen kann das Navigationssystem nicht berücksichtigten.
- Nutzen Sie die Navigation nicht in Sicherheitskritischen oder unklaren Situationen (Straβensperrungen, Umleitungen etc.). Führn Sie stets zusätzliche Karten und Kommunikationsmittel mit sich.

Datenschutzhinweis

Wird der Bordcomputer im Servicefall an den Bosch Service geschickt, können ggf. die auf dem Bordcomputer gespeicherten Daten an Bosch übermittelt werden.

Produkt- und Leistungsbeschreibung

Bestimmungsgemäßer Gebrauch

Der Bordcomputer Kiox ist für die Steuerung eines Bosch eBike-Systems und zur Anzeige von Fahrdaten vorgesehen. Um den Bordcomputer Kiox in vollem Umfang nutzen zu konnen, wird ein kompatibles Smartphone mit der eBike-Connect-App (erhaltlich im App Store oder im Google Play Store) sowie eine Registrierung im eBike-Connect-Portal (www.ebike-connect.com) besteht.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellungen auf den Grafikseiten zu Beginn der Anleitung.

(1)Bordcomputer
(2) Display
(3) Taste Fahrradbeleuchtung
(4) Ein-/Aus-Taste Bordcomputer
(5) Halterung Bordcomputer
(6) USB-Anschluss
(7) Bedieneinheit
(8) Taste nach vom/rechts blättern >
(9) Auswahltaste
(10) Taste nach hinten/links blättern <
(11) Taste Unterstützung senken -/ Taste nach unten blättern
(12) Taste Unterstützung erhöhen +/ Taste nach oben blättern
(13) Taste Schieberhilfe
(14) Kontakte zur Antriebseinheit
(15) Blockierschraube Bordcomputer
(16) Steuersatzschraube
(17) Schutzkappe USB-Anschlussa
(18) Magnethalterung
(19) Halterung Bedieneinheit

a) als Ersatzteil erhältlich

Technische Daten

Bordcomputer Kiox
Produkt-Code BUI330
Ladestrom USB-Anschluss max. A)	mA	1000
Ladespannung USB-An-schluss	V	5
USB-Ladekabel B)		1 270 016 360
Betriebstemperatur °C -5 ... +40
Ladetemperatur °C 0 ... +40
Lagertemperatur °C +10 ... +40
Lithium-Ionen-Akku intern V	mAh	3,7230
Schutzart C)		IP x7
Gewicht, ca. g 60
Bluetooth® Low Energy
- Frequenz MHz 2400-2480
- Sendeleistung	mW	<10

A) bei einer Umgebungstemperatur < 25^
B) ist nicht im Standard-Lieferumfang enthalten
C) bei geschlossener USB-Abdeckung

Konformitätserkläragung

Hiermit erklart die Robert Bosch GmbH, Bosch eBike Systems, dass der Funkanlageotyp Kiox den Richtlinien 2014/53/EU entspricht sowie der Funkanlagenverordnung 2017 in der geänderten Fassung. Der vollständige Text der EU-Konformitätserklärung und der UK-Konformitäserklärung ist unter der folgenden Internetadresse verfügbar: https://www.ebike-connect.com/conformity.

Montage

Bordcomputer einsetzen und entnehmen (siehe Bild A)

Setzen Sie Kiox zuerst mit dem unteren Teil an der Halterung (5) an und klappen Sieihn leicht nach vorn, bis der Bordcomputer spürbar in der Magnethalterung fixiert ist.

Zum Entnehmen greifen Sie den Bordcomputer am oberen Ende undziehen ihn zu sich, bis er sich aus der Magnethalterung lost.

- Wenn Sie das eBike abstellen, entnehmen Sie den Bordcomputer.

Es ist möglich, den Bordcomputer in der Halterung gegen Entnahme zu sichern. Lösen Sie dazu die Steuersatzschraube (16) soweit, bis die Halterung des Kiox seitlich geschwenkt werden kann. Setzen Sie den Bordcomputer in die Halterung. Schrauben Sie die Blockierschraube (M3, 6 mm lang) von unter in das davon vorgesehene Gewinde des Bordcomputers (die Verwendung einer längeren Schraube kann zu einer Beschädigung des Bordcomputers führen). Schwenken Sie die Halterung wieder zurück undziehen Sie die Steuersatzschraube entsprechend den Herstelleranaben fest.

Betrieb

Vorder ersten Inbetriebnahme

Kiox wird mit einem teilgeladenen Akku ausgeliefert. Vor dem ersten Gebrauch muss dieser Akku über den USB-Anschluss (siehe „Energieversorgung des Bordcomputers“, Seite Deutsch - 4) oder über das eBike-System mindestens 1 h geladen werden.

Die Bedieneinheit sollte so angebracht sein, dass die Tasten fast vertikal zum Lenker stehen.

Bei der ersten Inbetriebnahme wird zunachst die Sprachauswahl angezeigt und danach konnen Sie über den Menupunkt wesentliche Funktionen und Anzeigen erklärrbekommen. Der Menupunkt ist auch später über aufrufbar.

Bordcomputer ein-/ausschalten

Zum Einsatzen und Ausschalten des Bordcomputers drücken Sie kurz die Ein-/Aus-Taste (4).

Systemeinstellungen wahlen

Setzen Sie den Bordcomputer in die Halterung ein und gehen bei stehendem Fahrrad folgendermaßen vor:
Gehen Sie auf den Status-Screen (mit der Taste < (10) auf der Bedieneinheit bis zur ersten Anzeige) und rufen Sie mit der Auswahltaste < Einstellungen> auf.

Mit den Tasten - (11) und + (12) konnen Sie die gewünsche Einstellung wahren und diese sowie eventuell weiterführrende Untermenus mit der Auswahltaste (9) öffnen. Aus dem jeweiligen Einstellungsmenu konnen Sie mit der Taste < (10) in das vorherige Menu zurückblättern.

Unter können Sie folgende Einstellungen vornehmen:

-Helligkeit>
-Uhrzeit>
-
-
- <24-Stunden>
-Heller Hinterg.>

-

Inbetriebnahme des eBike-Systems

Voraussetzungen

Das eBike-System kann nur aktiviert werden, wenn folgende Voraussetzungen erfüllt sind:

• Ein ausreichend geladener eBike-Akku ist eingesetzt (siehe Betriebsanleitung des Akkus).
• Der Bordcomputer ist richtig in die Halterung eingesetzt.

eBike-System ein-/ausschalten

Zum Einsatz des eBike-Systems haben Sie folgende.
Möglichkeiten:

• Drücken Sie bei eingesetztem Bordcomputer und eingesetztem eBike-Akku einzelmal kurz die Ein-/Aus-Taste (4) des Bordcomputers.
• Drücken Sie bei eingesetztem Bordcomputer die Ein-/ Aus-Taste des eBike-Akkus (es sind Fahrradherstellerspezifische Lösungen möglich, bei denen kein Zugang zur Ein-/Aus-Taste des Akkus besteht; siehe Betriebsanleitung des Akkus).

Der Antrieb wird aktiviert, sobald Sie in die Pedale treten (außer in der Funktion Schieberhilfe oder im Unterstützungslevel OFF). Die Motorleistung richtet sich nach dem eingestalten Unterstützungslevel am Bordcomputer.

Sobald Sie im Normalbetrieb aufhoren in die Pedale zu treten, oder sobald Sie eine Geschwindigkeit von 25 / 45km / h erreicht haben, wird die Unterstützung durch den eBike-Antrieb abgeschaltet. Der Antrieb wird automatisch wieder aktiviert, sobald Sie in die Pedale treten und die Geschwindigkeit unter 25 / 45km / h liegt.

Zum Ausschalten des eBike-Systems haben Sie folgende,Möglichkeiten:

• Drücken Sie kurz die Ein-/Aus-Taste (4) des Bordcomputers.

• Schalten Sie den eBike-Akku an dessen Ein-/Aus-Taste aus (es sind Fahrradhersteller-spezifische Lösungen möglich, bei denen kein Zugang zur Ein-/Aus-Taste des Akkus besteht; siehe Betriebsanleitung des Fahrradherstellers).

• Entnahmen Sie den Bordcomputer aus der Halterung. Wird etwa 10 Minuten lang keine Leistung des eBike-Antriebs abgerufen (z.B. weil das eBike steht) und keine Taste an Bordcomputer oder Bedieneinheit des eBikes gedrückt, schaltet sich das eBike-System und damit auch der Akku aus Energiespargründen automatisch ab.

Energieversorgung des Bordcomputers

Sitzt der Bordcomputer in der Halterung (5), ist ein ausreichend geladener eBike-Akku in das eBike eingesetzt und das eBike-System eingeschaltet, wird der Bordcomputer-Akku vom eBike-Akku mit Energie versorgt und geladen.

Wird der Bordcomputer aus der Halterung (5) entnommen, erfolgt die Energieversorgung über den Bordcomputer-Akku. Ist der Bordcomputer-Akku schwach, wird auf dem Display eine Warnmeldung angezeigt.

Zum Aufladen des Bordcomputer-Akkus setzen Sie den Bordcomputer wieder in die Halterung (5). Beachten Sie, dass, wenn Sie den eBike-Akku nicht grenade laden, sich das eBike-System nach 10 Minuten ohne Betigung automatisch abschaltet. In thisem Fall wird auch das Laden des Bordcomputer-Akkus beendet.

Sie können den Bordcomputer auch über den USB-Anschluss (6) aufladen. Offnen Sie dazu die Schutzkappe (17). Verbinden Sie die USB-Buchse des Bordcomputers über ein Micro-USB-Kabel mit einem handelsüblichen USB-Ladegerät (nicht im Standard-Lieferumfang) oder dem USB-Anschluss eines Computers (max. 5 V Ladespannung; max. 1000 mA Ladestrom).

Wird der Bordcomputer aus der Halterung (5) entnommen, bleiben alle Werte der Funktionen gespeichert und werden durchlaufend angezeigt.

Nach der Verwendung muss der USB-Anschluss mit der Schutzkappe (17) wieder sorgfältig verschlossen werden.

Ohne erneutes Aufladen des Kiox-Akkus bleiben Datum und Uhrzeit maximal 6 Monate erhalten. Nach dem Wiedereinschalten werden im Fall einer Bluetooth®-Verbindung zur App und einer erfolgreichen GPS-Ortung auf dem Smartphone Datum und Uhrzeit neu gesetzt.

Hinweis: Kiox wird nur im eingeschalteten Zustand geladen.

Hinweis: Wenn Kiox während des Ladevorgangs mit USB-Kabel ausgeschaltet wird, kann Kiox erst wieder eingeschaltet werden, wenn das USB-Kabel abgezogen worden ist.

Hinweis: Um eine maximale Lebensdauer des Bordcomputer-Akkus zu erreichen, sollte der Bordcomputer-Akku alle drei Monate für eine Stunde nachgeladen werden.

Akku-Ladezustandsanzeige

Die Akku-Ladezustandsanzeige des eBike-Akkus d (siehe „Start-Screen“, Seite Deutsch - 7) kann auf dem Status-Screen und in der Statuszeile abgelesen werden. Der Lade-zustand des eBike-Akkus kann ebenfalls an den LEDs am eBike-Akku selbst abgelesen werden.

Farbe der Anzeige Erklärung

wei Der eBike-Akku ist über 30%

geladen.

gelb Der eBike-Akku ist zwischen

15% und 30% geladen.

rot Der eBike-Akku ist zwischen

0% und 15% geladen.

rot + ! Die Kapazität für die Unter

stützung des Antriebs ist auf

Farbe der Anzeige Erklärung

gebraucht und die Unterstützung wird abgeschaltet. Die verbliebene Kapazität wird für die Fahrradbeleuchting und den Bordcomputer zur Verfugung gestellt.

Wird der eBike-Akku am Rad geladen, wird eine entsprchende Meldung angezeigt.

Wird der Bordcomputer aus der Halterung (5) entnommen, bleibt der zuletzt angezeigte Akku-Ladezustand gespeichert.

Lagerungsmodus/Kiox rucksetzen

Der Bediencomputer verfügt über einen stromsparen den Lagerungsmodus, der die Entladung des internen Akkus auf ein Minimum reduziert. Dabei gehen Datum und Uhrzeit ver-loren.

Dieser Modus kann durch dauerhaftes Drücken (mindestens 8 s) der Ein-/Aus-Taste (4) des Bordcomputers ausgelost werden.

Wenn der Bordcomputer durch kurzes Drücken der Ein-/ Aus-Taste (4) nicht startet, befindet sich der Bordcomputer im Lagerungsmodus.

Wenn Sie die Ein-/Aus-Taste (4) mindestens 2 s drücken, können Sie den Lagerungsmodus wieder beenden.

Der Bordcomputer erkennt, ob er sich in einem vollständig Funktionsfähigen Zustand befindet. Wenn Sie in einem vollständig Funktionsfähigen Zustand die Ein-/Aus-Taste (4) mindestens 8 s drücken, begibt sich der Bordcomputer in den Lagerungsmodus. Sollte sich Kiox wider Erwarten nicht in einem Funktionsfähigen Zustand befinden und sich nicht mehr bedieten halten, so bewirkt das dauerhafte Drucken (mindestens 8 s) der Ein-/Aus-Taste (4) ein Rücksetzen.

Nach dem Rücksetzen startet der Bordcomputer automatisch nach ca. 5 s neu. Sollte Kiox nicht neu starten, drücken Sie die Ein-/Aus-Taste (4) für 2 s.

Um Kiox auf Werkseinstellungen zurückzusetzen, wahlen Sie → → . Alle Benutzerdaten gehen darauf verloren.

Unterstützungslevel einstellen

Sie können an der Bedieneinheit (7) einstellen, wie stark Sie der eBike-Antrieb beim Treten unterstützen. Der Unterstützungskenslevel kann jederzeit, auch während der Fahrt, geändert werden.

Hinweis: In einzelnen Ausführungen ist es möglich, dass der Unterstützungsklevel voreingestellt ist und nicht geändert werden kann. Es ist auch möglich, dass weniger Unterstützungsklevel zur Auswahl stehen, als hier angegeben.

Folgende Unterstützungslevel stehen maximal zur Verfugung:

• OFF: Die Motorunterstützung ist abgeschelt, das eBike kann wie ein normales Fahrrad allein durch Treten fortbewegt werden. Die Schiebereilfe kann in dieser Unterstützungsklevel nicht aktiviert werden.

• ECO: wirksame Unterstützung bei maximaler Effizienz, für maximale Reichweite

• TOUR: gleichmäßige Unterstützung, für Touren mit großer Reichweite
• SPORT/eMTB: SPORT: kraftvolle Unterstützung, für sportives Fahren auf bergigen Strecken sowie für Stadtverkehr eMTB: optimale Unterstützung in jedem Terrain, sportliches Anfahrens, verbesserte Dynamik, maximale Performance (eMTB ist nur in Kombination mit den Antriebsinheiten BDU250P CX, BDU365, BDU450 CX und BDU480 CX verfügbar. Es ist gegebenenfalls ein Software-Update erforderlich.)
• TURBO: maximale Unterstützung bis in hohe Trittfrequenzen, für sportives Fahren

Zum Erhöhen des Unterstützungsg levels drucken Sie die Taste + (12) an der Bedieneinheit so oft, bis der gewünschte Unterstützungsg level in der Anzeige erscheint, zum Senken drucken Sie die Taste - (11).

Die abgerufene Motorleistung erscheint in der Anzeige h (siehe „Start-Screen“, Seite Deutsch - 7). Die maximale Motorleistung hangt vom gewährten Unterstützungslevel ab. Wird der Bordcomputer aus der Halterung (5) entnommen, bleibt der zuletzt angezeigte Unterstützungslevel gespeichert.

Schiebehilfe ein-/ausschalten

Die Schiebehilfe kann Ihnen das Schiben des eBikes erleichtern. Die Geschwindigkeit in dieser Funktion ist abhängig vom eingelegten Gang und kann maximal 6km / h erreichen. Je kleiner der gewähte Gang ist,esto geringer ist die Geschwindigkeit in der Funktion Schiebehilfe (bei voller Leistung).

Die Funktion SchieberhilfearfasschlieBich beim Schieber des eBikes verwendet werden.Haben die Rder des eBikes beim Benutzen der Schieberhilfe keinen Bodenkontakt,besteht Verletzungsgefahr.

Zum Aktivieren der Schiebereife drücken Sie kurz die Taste WALK an Ihrm Bordcomputer. Nach der Aktivierung drücken Sie innerhalb von 3 s die Taste + und halten sie gedruckt. Der Antrieb des eBikes wird eingeschaltet.

Hinweis: Die Schiebehilfe kann im Unterstützungslevel OFF nicht aktiviert werden.

Die Schiebehilfe wird ausgescheltet, sobald eines der folgenden Ereignisse eintritt:

• Sie lassen die Taste + los,
• die Räder des eBikes werden blockiert (z.B. durch Bremsen oder Anstoßen an ein Hindernis),
• die Geschwindigkeit überschreitet 6km / h

Die Funktionswise der Schiebereilte unterliegt länderspezifischen Bestimmungen und kann deshalb von der oben genannten Beschreibung abweichen oder deaktiviert sein.

Fahrradbeleuchtung ein-/ausschalten

In der Ausführung, bei der das Fahrtlicht durch das eBike-System gespeist wird, konnen über den Bordcomputer mit

der Taste Fahrradbeleuchtung (3) gleichzeitig Vorderlicht und Rücklicht ein- und ausgeschaltet werden.

Prufen Sie vor jedem Fahrtantritt die korrekte Funktion ihrer Fahrradbeleuchtung.

Bei eingeschaltetem Licht leuchtet die Anzeige Fahrlicht c (siehe „Start-Screen“, Seite Deutsch - 7) in der Statusleiste im Display auf.

Das Ein- und Ausschalten der Fahrradbeleuchtung hat keinen Einfluss auf die Hintergrundbeleuchtung des Displays.

Erstellung einer Nutzerkennung

Um alle Funktionen des Bordcomputers nutzen zu konnen, müssen Sie sich online registrieren.

Über eine Nutzerkennung konnen Sie unter anderem ihre Fahrdaten einsehen, offline Routen planen und diese Routen auf den Bordcomputer übertragen.

Sie können eine Nutzerkennung über ihre Smartphone-App

Bosch eBike Connect oder direkt über www.ebike-connect.com anlagen. Geben Sie die für die Registriierung erforderlichen Daten ein. Die Smartphone-App

Bosch eBike Connect können Sie kostenfrei über den App Store (für Apple iPhones) bzw. über den Google Play Store (für Android-Geräte) herunterlagen.

Verbindung des Bordcomputers mit der App Bosch eBike Connect

Eine Verbindung zum Smartphone wird folgendermaßen hergestellt:

• Starten Sie die App.
• Wahlen Sie den Reiter aus.
  Wahlen Sie aus.
  -FugenSieKioxhinzu.

Nun wird in der App ein entsprechender Hinweis angezeigt, dass auf dem Bordcomputer die Taste Fahrradbeleuchting (3) für 5 s gedrückt werden soll.

Drücken Sie 5 s auf die Taste (3). Der Bordcomputer aktiviert die Bluetooth®-Low-Energy-Verbindung automatisch und wechsel in den Pairing-Modus.

Folgen Sie den Anweisungen auf dem Bildschirm. Ist der Pa- ring-Vorgang abgeschlssen, werden die Nutzerdaten synchronisiert.

Hinweis: Die Bluetooth®-Verbindung muss nicht manuell aktiviert werden.

Aktivitätsstracking

Um Aktivitäten aufzuzeichnen, ist eine Registrierung bzw. Anmeldung im Bike-Connect-Portal oder der Bike-Connect-App erforderlich.

Für die Erfassung von Aktivitäten mussen Sie der Speicherung von Standortdaten im Portal bzw. in der App zustimmen. Nur dann werden ihre Aktivitäten im Portal und in der App angezeigt. Eine Aufzeichnung der Position erfolgt nur, wenn Sie als Nutzer auf dem Bordcomputer angemeldet sind.

eShift (optional)

Unter eShift versteht man die Einbindung von elektronischen Schaltsystemen in das eBike-System. Die eShift-Komponenten sind vom Hersteller mit der Antriebseinheit elektrisch verbunden. Die Bedienung der elektronischen Schaltsysteme ist in einer eigenen Betriebsanleitung beschrieben.

eSuspension (optional)

Unter eSuspension versteht man die Einbindung elektronischer Dämpfungs- und Federungselemente in das eBike-System. Über das Schnellmenü konnen vordefinierte Einstellungen für das eSuspension-System gewählt werden.

Details zu den Einstellungen finden Sie in der Betriebsanleitung des eSuspension-Herstellers.

eSuspension ist nur zusammen mit dem Bordcomputer Kiox verfügbar und in Kombination mit den Antriebsinheiten BDU450 CX, BDU480 CX und BDU490P möglich.

Lock (Premiumfunktion)

Die Lock-Funktion kann im der eBike-Connect-App erworben werden. Nach dem Einschalten der Lock-Funktion ist durch Abziehen des Bordcomputers die Unterstützung der eBike-Antriebseinheit deaktiviert. Eine Aktivierung ist dann nur mit dem zum eBike gehörenden Bordcomputer möglich.

Eine detaillierte Anleitung hierzu findsie in der Online-Betriebsanleitung unter www.Bosch-eBike.com/Kiox-manual.

Software-Updates

Software-Updates werden im Hintergrund von der App auf den Bordcomputer übertragen, sobald die App mit dem Bordcomputer verbunden ist. Ist ein Update vollständig übertragen, wird dies dreimal beim Neustart des Bordcomputers angezeigt.

Alternative können Sie unter prufen, ob ein Update vorliegt.

Energieversorgung externer Geräte über USB-Anschluss

Mithilfe des USB-Anschlusses können die meisten Geräte, deren Energieversorgung über USB möglich ist (z.B. diverse Mobiletelefone), betrieben bzw. aufgeladen werden.

Voraussetzung für das Laden ist, dass der Bordcomputer und ein ausreichend geladener Akku in das eBike eingesetzt sind.

Öffnen Sie die Schutzkappe (17) des USB-Anschlusses am Bordcomputer. Verbinden Sie den USB-Anschluss des externen Geräts über das USB-Ladekabel Micro A - Micro B (erhaltlich bei Ihrhem Bosch eBike-Handler) mit der USB-Buchse (6) am Bordcomputer.

Nach dem Abstecken des Verbrauchers muss der USB-Anschluss mit der Schutzkappe (17) wieder sorgfältigverschlossen werden.

Eine USB-Verbindung ist keine wasserdichte Steckverbindung. Bei Fahrten im Regen darf kein externes Gerät angeschlossen sein und der USB-Anschluss muss mit der Schutzkappe (17) komplett verschlossen sein.

Achtung: Angeschlossene Verbraucher können die Reichweite des eBikes beeinträchtigen.

Anzeigen und Einstellungen des Bordcomputers

Hinweis: Alle Oberflächendarstellungen und Oberflächentexte der folgenden Seiten entsprechen dem Freigabstand der Software. Nach einem Software-Update kann es sein, dass sich die Oberflächendarstellungen und/oder Oberflächentexte gingfugig verändern.

Bedienlogik

Mit den Tasten < (10) und (8) konnen die verschiedenen Screens mit den Informationen der Fahrwerte auch wahrend der Fahrt erreicht werden. So konnen beide Hunde während der Fahrt am Lenker bleiben.

Mit den Tasten + (12) und - (11) können Sie den Untersitzungslevel erhöhen bzw. absenken.

Die , die über den Status-Screen erreichbar sind, können während der Fahrt nicht angepasst werden.

Mit der Auswahltaste (9) können Sie folgende Funktionen ausführten:

• Sie erhalten während der Fahrt Zugang zum Schnellmenü.
• Sie können im Stehen im Status-Screen das Einstellungenmenü aufrufen.
• Sie können Werte und Informationshinweise bestätigen.
• Sie können einen Dialog verlassen.

Wird der Bordcomputer aus seiner Halterung genommen und nicht ausgeschaltet, werden Informationen zur letzten gefahrenen Strecke sowie Statusinformationen nacheinander in einer Schleife angezeigt.

Wenn nach der Entnahme aus der Halterung keine Taste gedruckt wird, schaltet sich der Bordcomputer nach 1 Minute ab.

Screen-Reihenfolge

Wenn der Bordcomputer in seine Halterung eingesetzt ist, konnen Sie folgende Anzeigen nacheinander abrufen:

1.Start-Screen
2. Uhrzeit und Reichweite
3. Strecke und Fahrzeit

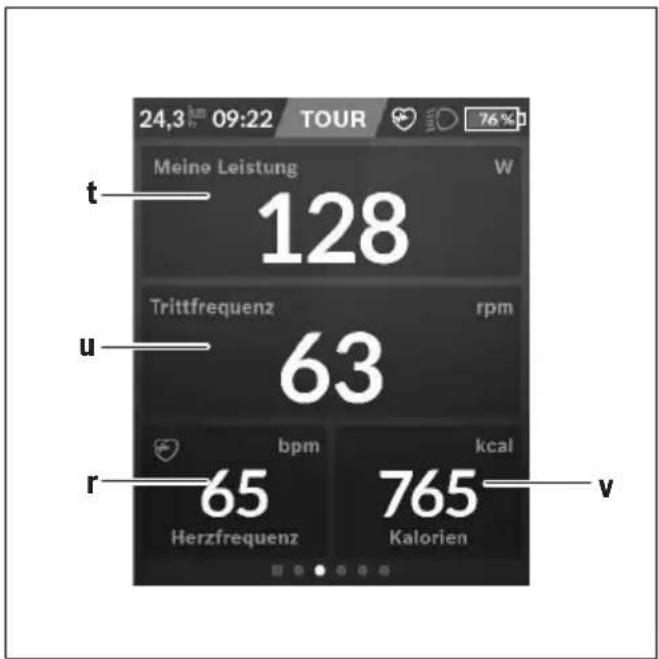

4. Leistung und Trittfrequenz
5. durchschnittliche Geschwindigkeit und maximale Geschwindigkeit
6. Strecke, Reichweite, Leistung und Herzfrequenz
7. Herzfrequenz
8. Kalorienverbrauch und Gesamtstrecke
9.Status-Screen

Start-Screen

Sobald Sie den eingeschalteten Bordcomputer in die Halterung einsetzen, erscheidt der Start-Screen.

a Anzeige Uhrzeit/Geschwindigkeit
b Anzeige Unterstützungslevel
c Anzeige Fahrlicht
d Akku-Ladezustandsanzeige eBike-Akku
e Anzeige Geschwindigkeitseinheit
f Geschwindigkeit
g Orientierungsleiste
h Motorleistung
i eigene Leistung
j Durchschnittsgeschwindigkeit
Leistungsauswertung
a) kann über den Status-Screen geändert werden

Die Anzeigen a...d bilden die Statusleiste und werden auf jeder Screen angezeigt. Wird auf dem Screen selbst bereits die Geschwindigkeit angezeigt, whichelt die Anzeige a auf die aktuelle Uhrzeit in Stunden und Minuten. In der Statusleiste werden angezeigt:
- Geschwindigkeit/Uhrzeit: die aktuelle Geschwindigkeit in km/h oder mph bzw. die aktuelle Uhrzeit
- Unterstützungslslevel: Anzeige der aktuell gewählten Unterstützung in einer farblichen Codierung
- Licht: ein Symbol für das eingeschaltete Licht
- Ladezustand eBike-Akku: eine prozentuale Anzeige des aktuellen Ladezustands

In der Leistungsauswertung k wird Ihn den momentane Geschwindigkeit (weißer Balken) im Verhältnis zu ihrer Durchschnittsgeschwindigkeit j grafisch angezeigt. Über die Grafik konnen Sie direkt erkennen, ob ihre momentane Geschwindigkeit sich über oder unter ihren Durchschnittswert befindet (links vom schwarzen Strich = unter Durchschnittswert; rechts vom schwarzen Strich = über Durchschnittswert).

Über die Orientierungsleiste g können Sie erkennen, auf welchem Screen Sie sich befinden. Ihr momenter Screen wird hervorgoben dargestellt. Mit den Tasten < (10) und (8) konnen Sie weitere Screens ansteuern.

Vom ersten Start-Screen erreichen Sie den Status-Screen über die Taste < (10).

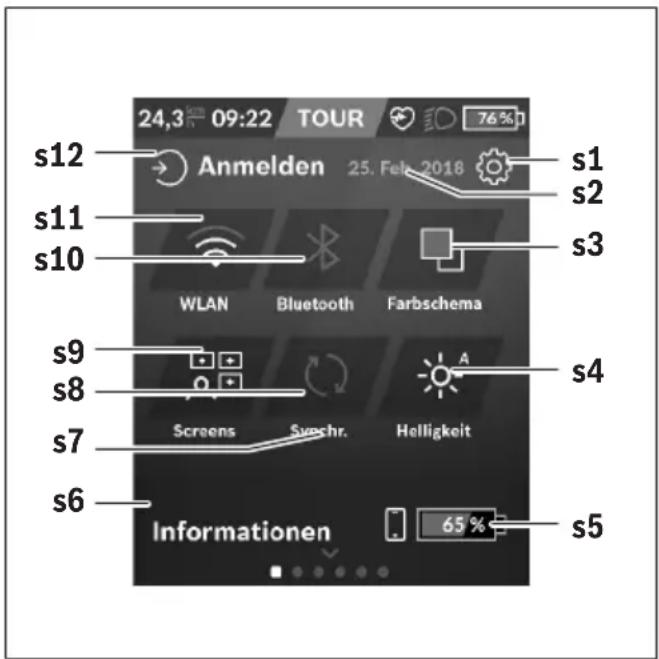

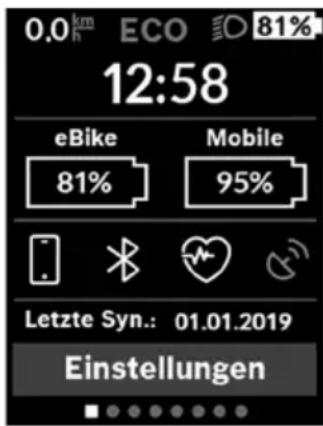

Status-Screen

Auf dem Status-Screen werden Ihnen besoin der Statusleiste die aktuelle Uhrzeit, der Ladezustand aller Akkus Ihres eBikes und der Ladezustand Ihres Smartphone-Akkus angezeigt, falls das Smartphone über Bluetooth® verbunden ist.

Darunter werden ggf. Symbole zur Anzeige einer aktivierten Bluetooth®-Funktion oder eines über Bluetooth® verbundenen Geräts (z.B. ein

Herzfrequenzmesser) abgebildet. Ebenso wird Ihnen das Datum der letzten Synchronisation zwischen Smartphone und Kiox angezeigt.

Im unteren Bereich haben Sie Zugriff auf die .

Zugang zum Einstellungenmenü erhalten Sie über den Status-Screen. Die können nicht während der Fahrt erreicht und angepasst werden.

Mit den Tasten - (11) und + (12) konnen Sie die gewünsche Einstellung wahren und diese sowie eventuell weiterführrende Untermenus mit der Auswahltaste (9) öffnen. Aus dem jeweiligen EinstellungsmENU konnen Sie mit der Taste < (10) in das vorherige Menu zurückblättern.

In der ersten Navigationsebene finden Sie die folgenden übergeordneten Bereiche:

• - Hinweise zur Registrierung:

  • Dieser Menüpunkt wird nur angezeigt, wenn Sie sich noch nicht auf eBike Connect registriert haben.

• - Einstellungen rund um Ihr eBike: Sie können die Zähler, wie Tageskilometer und Durchschnittswerte, automatisch oder manuell auf „0“ setzen halten sowie die Reichweite zusücksetzen. Sie können den vom Hersteller voreingestellten Wert des Radumfangs um ±5% verändern. Wenn Ihr eBike mit eShift ausgerüstet ist, können Sie hier auch Ihr eShift-System konfigurieren. Der Fahrradhersteller oder Fahrradhandler kann für den Servicetermin eine Laufleistung und/oder einen Zeitraum zugrunde legen. Unter : [TT.

Mon. JJJJ] oder bei [xxxxx] [km]> wird Ihnen die Fälligkeit des Servicetermins angezeigt. Auf der Bike-Komponentenseite werden Ihnen für die jeweilige Komponente Seriennummer, Hardware-Stand, Software-Stand und andere für die Komponente relevante Kenndaten angezeigt.

• - Daten des aktiven Nutzers
• - das Ein-bzw. Abschalten der Bluetooth®

Funktion:

Verbundene Geräte werden angezeigt.

• - eine List von Optionen zur Einstellung Ihres Bordcomputers: Sie können Geschwindigkeit und Entfernung in Kilometern oder Meilen, die Uhrzeit im 12-Stunden- oder im 24-Stunden-Format anzeigen setzen, die Uhrzeit, Datum und Zeitzone auswahlen und ihre bevorzugte Sprache einstellen. Sie können Kiox auf die Werkseinstellungen rücksetzen, ein Software-Update starten (falls verfügbar) und zwischen einem schwarzen oder weiß Design auswahlen.
• - Informationen zu Ihr hem Kiox:

Hinweise zu FAQ (häufig gestellte Fragen), Zertifizierungen, Kontaktinformationen, Informationen zu Lizenzen Eine detailiertere Beschreibung der einzelnen Parameter finden Sie in der Online-Bedienungsanleitung unter www.Bosch-eBike.com/Kiox-manual.

Schnellmenu

Über das Schnellmenü werden ausgewählte Einstellungen angezeigt, die auch während der Fahrt angepasst werden konnen.

Der Zugang zum Schnellmenü ist über die Auswahltaste (9) möglich. Vom Status-Screen ist der Zugang nicht möglich.

Über das Schnellmenü konnen Sie folgende Einstellungen vornehmen:

Alle Daten zu der bis dahin zurückgelegten Strecke werden auf Null zurückgesetzt.

Sie konnen hier die Trittfrequenz einstellen.

-eSuspension>

Hier können Sie einen vom Hersteller definierten Dampfungs- bzw. Federungsmodus einstellen.

Anzeige Fehlercode

Die Komponenten des eBike-Systems werden ständig automatisch überprüft. Wird ein Fehler festgestellt, erscheint der entsprechende Fehlercode auf dem Bordcomputer.

Abhängig von der Art des Fehlers wird der Antrieb gegeben falls automatisch abgeschelt. Die Weiterfahrht ohne Unterstützung durch den Antrieb ist aber jederzeit möglich. Vor weiteren Fahrten sollte das eBike überprüft werden.

Lassen Sie alle Reparaturen ausschließlich von einem autorisierten Fahrradhandler ausführten.

Code Ursache Abhilfe
410 Eine oder mehrere Tasten des Bordcom-puters sind blockiert.	Prüfen Sie, ob Tasten verklemmt sind, z.B. durch eingedrungen Schmutz. Reinigen Sie die Tasten gegebenenfalls.
414 Verbindungsproblem der Bedieneinheit Anschlüsse und Verbindungen überprüfen setzen
418 Eine oder mehrere Tasten der Bedienein-heit sind blockiert.	Prüfen Sie, ob Tasten verklemmt sind, z.B. durch eingedrungen Schmutz. Reinigen Sie die Tasten gegebenenfalls.
419 Konfigurationsfehler Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
422 Verbindungsproblem der Antriebseinheit Anschlüsse und Verbindungen überprüfen setzen
423 Verbindungsproblem des eBike-Akkus Anschlüsse und Verbindungen überprüfen setzen
424 Kommunikationsfehler der Komponentenunterinander	Anschlüsse und Verbindungen überprüfen setzen
426 internet Zeitüberschreitungs-Fehler Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler. Es ist in thisem Feh-lerzustand nicht möglich, sich im Grundeinstellungsmenu den Rei-fenumfang anzeigen zu setzen oder anzupassen.
430 interner Akku des Bordcomputers leer(nicht bei BUI350)	Bordcomputer aufladen (in der Halterung oder über USB-An-schluss)
431 Software-Versionsfehler Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
440 interner Fehler der Antriebseinheit Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
450 interner Software-Fehler Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
460 Fehler am USB-Anschluss Entfernen Sie das Kabel vom USB-Anschluss des Bordcomputers.Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
490 interner Fehler des Bordcomputers Bordcomputer überprüfen setzen
500 interner Fehler der Antriebseinheit Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
502 Fehler in der Fahrradbeleuchtung Überprüfen Sie das Licht und die dazugehörige Verkabelung. Star-ten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
503 Fehler des Geschwindigkeitsensors Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
504 Manipulation des Geschwindigkeitssignals erkannt.	Position des Speichenmagneten prüfen und ggf. einstellen. Auf Manipulation (Tuning) prüfen. Die Unterstützung des Antriebs wird verringert.
510 interner Sensorfehler	Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
511 interner Fehler der Antriebseinheit Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
530 Akkufehler	Schalten Sie das eBike aus, entnehmen Sie den eBike-Akku und setzen Sie den eBike-Akku wieder ein. Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
Code	Ursache Abhilfe
531	Konfigurationsfehler Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
540	Temperaturfehler Das eBike befindet sich außerhalb des zulässigen Temperaturbe-reichs. Schalten Sie das eBike-System aus, um die Antrriebseinheit entweder auf den zulässigen Temperaturbereich abkühlen oder aufwärmen zu halten. Starten Sie das System neu. Falls das Pro-blem weiterhin besteht, kontaktieren Sie ihren Bosch eBike-Händ-ler.
550	Ein unzulässiger Verbraucher wurde er-kannt. Entfernen Sie den Verbraucher. Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
580	Software-Versionsfehler Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
591	Authentificierungsfehler Schalten Sie das eBike-System aus. Entfernen Sie den Akku und setzen ihn wieder ein. Starten Sie das System neu. Falls das Pro-blem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händ-ler.
592	inkompatible Komponente Kompatibles Display einsetzen. Falls das Problem weiterhin be-stehen,kontaktieren Sie ihren Bosch eBike-Händler.
593	Konfigurationsfehler Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
595, 596	Kommunikationsfehler Überprüfen Sie die Verkabelung zum Getriebe und starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
602	interner Akkufehler Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
603	interner Akkufehler Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
605	Akku-Temperaturfehler Der Akku befindet sich außerhalb des zulässigen Temperaturbe-reichs. Schalten Sie das eBike-System aus, um den Akku entweder auf den zulässigen Temperaturbereich abkühlen oder aufwärmen zu halten. Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
606	externer Akkufehler Überprüfen Sie die Verkabelung. Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
610	Akku-Spannungsfehler Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
620	Fehler Ladegerät Ersetzen Sie das Ladegerät. Kontaktieren Sie ihren Bosch eBike-Händler.
640	interner Akkufehler Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
655	Akku-Mehrfachfehler Schalten Sie das eBike-System aus. Entfernen Sie den Akku und setzen ihn wieder ein. Starten Sie das System neu. Falls das Pro-blem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händ-ler.
656	Software-Versionsfehler Kontaktieren Sie ihren Bosch eBike-Händler, damit er ein Software-Update durchführrt.
7xx	Fehler bei Drittkomponenten Beachten Sie die Angaben in der Betriebsanleitung des jeweiligen Komponentenherstellers.
800	interner ABS-Fehler Kontaktieren Sie ihren Bosch eBike-Händler.

Code Ursache Abhilfe
810 unplausible Signale am Radgeschwindig-keits-Sensor	Kontaktieren Sie ihren Bosch eBike-Händler.
820 Fehler an Leitung zum vorderen Radgeschwindigkeits-Sensor	Kontaktieren Sie ihren Bosch eBike-Händler.
821 ... 826 unplausible Signale am vorderen Radgeschwindigkeits-SensorSensorscheibe möglicherweise nicht vorhanden, defect oder falsch montiert; deutlich unterscheidliche Reifendurchmesser Vorderrad und Hinterrad; extreme Fahrscheinlichkeit, z.B.fahren auf dem Hinterrad	Starten Sie das System neu und führen Sie mindestens 2 Minuten lang eine Probefahr durch. Die ABS-Kontrollleuche muss erlö-schen. Falls das Problem weiterhin besteht, kontaktieren Sie ihren Bosch eBike-Händler.
830 Fehler an Leitung zum hinteren Radgeschwindigkeits-Sensor	Kontaktieren Sie ihren Bosch eBike-Händler.
831 833 ... 835	unplausible Signale am hinteren Radgeschwindigkeits-SensorSensorscheibe möglicherweise nicht vorhanden, defect oder falsch montiert; deutlich unterscheidliche Reifendurchmesser Vorderrad und Hinterrad; extreme Fahrscheinlichkeit, z.B.fahren auf dem Hinterrad	Starten Sie das System neu und führen Sie mindestens 2 Minuten lang eine Probefahr durch. Die ABS-Kontrollleuche muss erlö-schen.Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
840 interner ABS-Fehler Kontaktieren Sie ihren Bosch eBike-Händler.
850 interner ABS-Fehler Kontaktieren Sie ihren Bosch eBike-Händler.
860, 861 Fehler der Spanningsversorgung Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
870, 871 880 883 ... 885	Kommunikationsfehler Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
889 interner ABS-Fehler Kontaktieren Sie ihren Bosch eBike-Händler.
890 ABS-Kontrollleuche ist defekt oder fehl't;ABS ist möglicherweise ohne Funktion.	Kontaktieren Sie ihren Bosch eBike-Händler.
keineAnzeige	internet Fehler des Bordcomputers Starten	Sie Ihr eBike-System durch Aus- und Wiedereinschaltenneu.

Wartung und Service

Wartung und Reinigung

Alle Komponenten dürfen nicht mit Druckwasser gereinigt werden.

Halten Sie den Bildschirm Ihr's Bordcomputers sauber. Bei Verschmutzungen kann es zu fehlerhafter Helligeitserkennung kommt.

Verwenden Sie für die Reinigung Ihres Bordcomputers ein weiches, nur mit Wasser befeuchtetes Tuch. Verwenden Sie keine Reinigungsmittel.

Lassen Sie Ihr eBike-System mindestens einmal im Jahr technisch überprüfen (u.a. Mechanik, Aktualität der System-software).

Zusätzlich kann der Fahrradnehmer für den Servicetermine eine Laufleistung und/oder einen Zeitraum zugrunde legen. In dieser Fall wird Ihn den Bordcomputer nach jedem Einschalten die Fälligkeit des Serviceterminins anzeigen.

Für Service oder Reparaturen am eBike wenden Sie sich bitte an einen autorisierten Fahrradhandler.

Lassen Sie alle Reparaturen ausschließlich von einem autorisierten Fahrradträger ausführten.

Kundendienst und Anwendungsberatung

Bei allen Fragen zum eBike-System und seinen Komponenten wenden Sie sich an einen autorisierten Fahrradhandler. Kontaktdaten autorisierter Fahrradhandler finden Sie auf der Internetseite www.bosch-ebike.com.

Transport

Wenn Sie Ihr eBike außerhalb Ihres Autos z.B. auf einem Autogepackträger mit sich führen, behmen Sie den Bordcomputer und den eBike-Akku ab, um Beschädigungen zu vermeiden.

Entsorgung

Antriebsinheit, Bordcomputer inkl. Bedieneinheit, Akku, Geschwindigkeitssensor, Zubehor und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführrt werden.

Werfen Sie eBikes und ihre Komponenten nicht in den Hausmull!

Gemäß der europäischen Richtlinie 2012/19/EU mussen nicht mehr gebrauchsfähige Elektrogeräte und gemäß der europäischen Richtlinie 2006/66/EG mussen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederverwendung zugeführrt werden.

Geben Sie nicht mehr gebrauchsfähige Bosch eBike-Komponentenitte bei einem autorisierten Fahrradhandler ab.

Änderungen vorbehalten.

de Originalbetriebsanleitung

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in dieser Betriebsanleitung verwendete Begriff Akku bezieht sich auf alle original Bosch eBike-Akkus.

Lassen Sie sich nicht von der Anzeige des Bordcomputers ablenken. Wenn Sie sich nicht ausschließlich auf den Verkehr konzentrieren, riskieren Sie, in einen Unfall verwickelt zu werden. Wenn Sie über den Wechsel des Unterstützungsg levels hinaus Eingaben in ihren Bordcomputer machen wollen, halten Sie an und geben Sie die entsprechenden Daten ein.
Öffnen Sie den Bordcomputer nicht. Der Bordcomputer kann durch das Öffnen zerstört werden und der Gewährleistungsanspruch entfällt.
Benutzen Sie den Bordcomputer nicht als Griff. Wenn Sie das eBike am Bordcomputer hochheiten, können Sie den Bordcomputer irreparabel beschädigen.
Stellen Sie das Fahrrad nicht kopfüber auf dem Lenker und dem Sattel ab, wenn der SmartphoneHub oder seine Halterung über den Lenker hinausragen. Der SmartphoneHub oder die Halterung konnen irreparabel beschädigt werden.
Vorsicht! Bei der Verwendung des Bordcomputers mit Bluetooth® und/oder WiFi kann eine Störung anderer Geräte und Anlagen, Flugzeuge und medizinischer Geräte (z.B. Herzschrittmacher, Hörgeräte) auftreten. Ebenfalls kann eine Schädigung von Menschen und Tieren in unmittelbarer Umgebung nicht ganz ausgeschlossen werden. Verwenden Sie den Bordcomputer mit Bluetooth® nicht in der Höhe von medizinischen Geräten, Tankstellen, chemischen Anlagen, Gebieten mit Explosionsgefahr und in Sprenggebieten. Verwenden Sie den Bordcomputer mit Bluetooth® nicht in Flugzeugen. Vermeiden Sie den Betrieb über einen längeren Zeitraum in direkter Körpernäre.
Die Bluetooth®-Wortmarke wie auch die Bildzeichen (Logos) sind eingetragene Warenzeichen und Eigentum der Bluetooth SIG, Inc. Jegliche Verwendung dieser Wortmarke/Bildzeichen durch die Bosch eBike Systems erfolgt unter Lizenz.
Der Bordcomputer ist mit einer Funkschnittstelle ausgestattet. Lokale Betriebseinschrankungen, z.B. in Flugzeugen oder Krankenhäusern, sind zu beachten.
Lassen Sie sich bei der Verwendung der COBI.Bike-Produkte nicht vom Verkehrsgeschehen ablenken und beachten Sie stets die in Ihr dem Land geltende Gesetzslage für den zulässigen Betrieb Ihres Fahrrades im Straβenverkehr. Insbesondere ist das Aufnehmer oder Halten des Smartphones mit der Hand im Straβenverkehr untersagt.

Konsultieren Sie einen Arzt, bevor Sie Fitness-App-Programme verwenden. Fitness-Apps können Personen physisch überfordern.

Hinweis: Wir empfehlen ein Mindestalter von 10 Jahren für die Verwendung von COBI.Bike-Produkten.

Datenschutzhinweis

Wird der SmartphoneHub im Servicefall an den Bosch Service geschickt, können ggf. die auf dem Gerät gespeicherten Daten an Bosch übermittelt werden.

Produkt- und Leistungsbeschreibung

Bestimmungsgemäß Gerbrauch

Der SmartphoneHub ist für die Steuerung eines Bosch eBike-Systems und zur Anzeige von Fahrdaten vorgesehen. Neben den hier dargestellen Funktionen kann es sein, dass jederzeit Softwareänderungen zur Fehlerbehebung und Funktionsänderungen eingeführt werden. Die Beschreibung weiterer Funktionen sind in der Online-Version dieser Anleitung unter www.Bosch-eBike.com/smartphonehub-manual zu finden. Der SmartphoneHub ist für die Verwendung mit einem Smartphone gedacht.

Die grundlegenden Fahrdaten werden jederoch auch auf dem Display des SmartphoneHubs dargestellt. Weitere Informationen und Funktionen können über die Smartphone-App COBI.Bike hinzugefügt werden.

Die Kommunikation zwischen SmartphoneHub und Smartphone erfolgt über eine Bluetooth®-Verbindung.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellungen auf den Grafikseiten zu Beginn der Anleitung.

Alle Darstellungen von Fahrradteilen, außer Antriebseinheit, Bordcomputer inkl. Bedieneinheit, Geschwindigkeitssensor und den dazugehörigen Halterungen, sind schematisch und konnen bei ihrem eBike abweichen.

(1) SmartphoneHub
(2) Ein/Aus-Taste SmartphoneHub
(3) Entriegelungshebel Smartphone-Halter
(4) Halterung SmartphoneHuba)
(5) Schutzkappe der USB-Buchse
(6) Stromversorgung Smartphone-Halter
(7) Display
(8) Taste nach vorn blättern
(9) Auswahltaste

(10) Taste nach hinten blättern
(11) Taste Unterstützung senken -
(12) Halterung Bedieneinheit

(13) Taste Schieberhilfe WALK
(14) Taste Unterstützung erhöhen/ Licht ein-/ausschalten
(15) Bedieneinheit
(16) Universalhalterung
(17) Befestigungsschrauben für Universalhalterung
(18) Vorderer Haltebügel
(19) Hinterer Haltebügel

a) Bei der Befestigung am Lenker sind kundenspezifische Lösungen auch ohne die Lenkerklemmen möglich.

Anzeigenelemente SmartphoneHub

a Fehleranzeige
b Anzeige Fahrradbeleuchtung
c Anzeige Smartphone-Verbindung
d Geschwindigkeit
e Anzeige Unterstützungslevel
f Anzeige Einheit
g Anzeige zweiter Akku (optional)
h Akku-Ladezustandsanzeige
i Akku-Fullstand
j Reichweite

Technische Daten

Bordcomputer SmartphoneHub
Produkt-Code CUI100
Ladestrom USB-An-schluss max.	mA 1000
Ladespannung USB-An-schluss	V	5
Betriebstemperatur °C -5 ... +40
Lagertemperatur °C +10 ... +40
Ladetemperatur °C 0 ... +40
Lithium-lonen-Akku intern V	mAh	3,7
		300
Bluetooth® Low Energy
- Freqenz MHz 2400-2480
- Sendeleistung mW	< 10
Schutzart A)		IP 54
Gewicht, ca.	kg	0,12

A) bei geschlossener USB-Abdeckung Bosch eBike-System verwendet FreeRTOS (siehe http://www.freertos.org).

Konformitätserklarung

Hiermit erklart die Robert Bosch GmbH, Bosch eBike Systems, dass der Funkanlageotyp SmartphoneHub den Richtlinien 2014/53/EU entspricht sowie der Funkanlagenverordnung 2017 in der geänderten Fassung. Der vollständige Text der EU-Konformitäserklarung und der UK-Konformi

tätserklarung ist unter der folgenden Internetadresse verfügbar: https://www.ebike-connect.com/conformity.

Betrieb

Inbetriebnahme

Voraussetzungen

Das eBike-System kann nur aktiviert werden, wenn folgende Voraussetzungen erfüllt sind:

• Ein ausreichend geladener Akku ist eingesetzt (siehe Betriebsanleitung des Akkus).
• Der Geschwindigkeitssensor ist richtig angeschlossen (siehe Betriebsanleitung der Antriebseinheit).

eBike-System ein-/ausschalten

Zum Einsatz des eBike-Systems haben Sie folgende,Möglichkeiten:

• Drücken Sie bei eingesetztem eBike-Akku die Ein-/Aus-Taste (2) des Bordcomputers.
• Drücken Sie die Ein-/Aus-Taste des eBike-Akkus (siehe Betriebsanleitung des Akkus).

Der Antrieb wird aktiviert, sobald Sie in die Pedale treten (außer in der Funktion Schieberilfe oder im Unterstützungslevel OFF). Die Motorleistung richtet sich nach dem eingestillten Unterstützungslevel am Bordcomputer.

Sobald Sie im Normalbetrieb aufhören in die Pedale zu treten, oder sobald Sie eine Geschwindigkeit von 25km / h erreicht haben, wird die Unterstützung durch den eBike-Antrieb abgeschaltet. Der Antrieb wird automatisch wieder aktiviert, sobald Sie in die Pedale treten und die Geschwindigkeit unter 25km / h liegt.

Zum Ausschalten des eBike-Systems haben Sie folgende Moglichkeiten:

• Drucken Sie die Ein-/Aus-Taste (2) des Bordcomputers.
• Schalten Sie den eBike-Akku an dessen Ein-/Aus-Taste aus (es sind Fahrradhersteller-specifische Lösungen möglich, bei denen kein Zugang zur Ein-/Aus-Taste des Akkus besteht; siehe Betriebsanleitung des Fahrradherstellers). Nach dem Ausschalten fahrtdasystem herunter. Das dauert ca.3s.Ein sofortiges Wiedereinschalten ist erst wieder möglich, wenn das Herunterfahren abgeschlssen ist. Wird etwa 10 min lang das eBike nicht bewegt und keine Taste am Bordcomputer gedrückt, schaltet sich das eBikeSystem aus Energiespargründen automatisch ab.

Hinweis: Schalten Sie das eBike-System immer aus, wenn Sie das eBike abstellen.

Hinweis: Sollete der Akku des SmartphoneHubs entladen sein, können Sie Ihr eBike trotzdem noch am eBike-Akku einschalten. Der Akku des SmartphoneHubs wird automatisch geladen, sobald der eBike-Akku eingeschaltet wird. Alternativ lasst sich der Akku des SmartphoneHubs über den USB-Anschluss laden.

Kopplung des SmartphoneHubs mit einem Smartphone

Sie können die Anzeigen und Funktionen des Smartphone-Hubs mit der Smartphone-App COBI.Bike erweitern. Laden

Sie hierzu die kostenfrei App über den App Store (für Apple iPhones) bzw. über den Google Play Store (für Android-Ge-) herunter.

Um ihren SmartphoneHub mit dem Smartphone zu verbinden, öffnen Sie die COBI.Bike-App auf Ihrlem Smartphone und folgen den Anweisungen in der App.

Einsetzen eines Smartphones in den Universalhalter (siehe Bilder A und B)

Für die Befestigung eines Smartphones wird eine Universalhalterung (16) mitgeliefert. Für iPhones können über das Zubehörprogramm spezifische iPhone-Halterungen erworben werden. Bei einer iPhone-Halterung ist keine separate Stromversorgung notwendig.

Beim Universalhalter findet die Stromversorgung (5 V/1 A, max. 1,5 A) über ein separates USB-Kabel (im Lieferumfang enthalten) durch den micro-A/B USB-Port des Smartphone-Hubsstatt.

Die Universalhalterung (16) kann ausschließlich Smartphones (inklusive Hüle) mit einer Stärke (Dicke) von bis zu 8,3 mm und einer Breite zwischen 58,6 mm und 78,1 mm aufnehmen.

Einsetzen der Uni- versalhalterung (siehe Bild A)

Schieben Sie von vorn die Universal- halterung (16) auf den Smartphone- Hub, bis sie hörbar einrastet ➀. Mit den beiden Befestigungsschrauben (17) kann die Universalhalterung zu- sätzlich fixiert werden.

Einsetzen des Smartphones (siehe Bild B)

- Ziehen Sie den vorderen Haltebü-gel (18) nach vorn Ⓢ. - Legen Sie das Smartphone mit der

Energieversorgung des Smartphones (optional)

Das Smartphone kann mit einem se- paraten USB-Kabel (im Lieferumfang enthalten) über den micro-A/B USB- Port des SmartphoneHubs mit Energie (5 V/1 A) versorgt werden. Verbinden Sie hierzu das Smartphone über das USB-Kabel mit der USB-Buchse des SmartphoneHubs.

Entnahmen des Smartphones

Schieben Sie das Smartphone und damit zugleich den vorderen Haltebügel mit beiden Händen nach vorn, bis das Smartphone aus der Universalhalterung entnommen werden kann. Ziehen Sie gegebenenfalls das USB-Kabel für die Energieversorgung ab.

Software-Update

Ist ein Software-Update für den SmartphoneHub verfügbar, wird ein Hinweis in der Smartphone-App angezeigt. Folgen Sie den Anweisungen in der App, um das Update durchzuführen.

Wiederherstellung des SmartphoneHubs (Recovery)

Führer Sie die Wiederherstellung des SmartphoneHubs durch, falls dieser nicht mehr korrekt Funktioniert. Öffnen Sie hierzu die App auf Ihrhem Smartphone und folgen Sie den Anweisungen.

Energieversorgung des SmartphoneHubs

Der SmartphoneHub hat einen internen Lithium-Ionen-Polymer-Akku (nominal/Minimum 300 mAh, 3,7 V), der nicht entnommen werden kann.

Der SmartphoneHub kann über die Ein-/Aus-Taste (2) oder die Ein-/Aus-Taste am eBike-Akku eingeschaltet werden. Sollte sich der SmartphoneHub nicht einschalten setzen, muss dieser über ein USB-Kabel für mindestens 30 min geladen werden.

Wenn Sie ihren SmartphoneHub nicht benutzen, laden Sie den SmartphoneHub alle 3 Monate auf. Sie konnen den SmartphoneHub-Akku über den USB-Anschluss des SmartphoneHubs mit einem beliebigen Netzteil, Smartphone-Ladegerät etc. laden.

Schiebehilfe ein-/ausschalten

Die Schieberhilfe kann Ichn den das Schiben des eBikes erleichtern. Die Geschwindigkeit in dieser Funktion ist abhängig vom eingelegten Gang und kann maximal 6km / h erreichen. Je kleiner der gewählte Gang ist,esto geringer ist die Geschwindigkeit in der Funktion Schieberhilfe (bei voller Leistung).

Die Funktion SchieberhilfearfasschlieBich beim Schieben des eBikes verwendet werden.Haben die Rder des eBikes beim Benutzden der Schieberhilfe keinen Bodenkontakt,besteht Verletzungsgefahr.

Zum Aktivieren der Schiebereife drucken Sie kurz die Taste WALK an Ihrer Bedieneinheit. Nach der Aktivierung drucken Sie innerhalb von 3 s die Taste + und halten sie gedrückt. Der Antrieb des eBikes wird eingeschaltet.

Hinweis: Die Schiebehilfe kann im Unterstützungslevel OFF nicht aktiviert werden.

Die Schiebereilfe wird ausgeschelt, sobald eines der folgenden Ereignisse eintritt:

• Sie lassen die Taste + los,

• die Räder des eBikes werden blockiert (z.B. durch Bremsen oder Anstoßen an ein Hindernis),

• die Geschwindigkeit überschreitet 6km / h

Die Funktionswise der Schiebereilfe unterliegt länderspezifischen Bestimmungen und kann deshalb von der oben genannten Beschreibung abweichen oder deaktiviert sein.

Unterstützungslevel einstellen

Sie können an der Bedieneinheit (15) einstellen, wie stark Sie der eBike-Antrieb beim Treten unterstützen. Der Unterstutzungslevel kann jederzeit, auch während der Fahrt, geändert werden.

Hinweis: In einzelnen Ausführungen ist es möglich, dass der Unterstützungsklevel voreingestellt ist und nicht geändert

werden kann. Es ist auch möglich, dass weniger Unterstützungslevel zur Auswahl stehen, als hier angegeben.

Folgende Unterstützungslevel stehen maximal zur Verfugung:

• OFF: Die Motorunterstützung ist abgeschelt, das eBike kann wie ein normales Fahrrad allein durch Treten fortbewegt werden. Die Schiebereilfe kann in thisem Unterstützungsklevel nicht aktiviert werden.
• ECO: wirksame Unterstützung bei maximaler Effizienz, für maximale Reichweite
• TOUR: gleichmäßige Unterstützung, für Touren mit großer Reichweite
• SPORT/eMTB: SPORT: kraftvolle Unterstützung, für sportives Fahren auf bergigen Strecken sowie für Stadtverkehr

eMTB: optimale Unterstützung in jedem Terrain, sportliches Auffahren, verbesserte Dynamik, maximale Performance (eMTB ist nur in Kombination mit den Antriebseinheiten BDU250P CX, BDU365, BDU450 CX und BDU480 CX verfügbar. Es ist gegebenenfalls ein Software-Update erforderlich.)

• TURBO: maximale Unterstützung bis in hohe Trittfrequenzen, für sportives Fahren

Zum Erhöhen des Unterstützungsg levels drucken Sie die Taste + (14) an der Bedieneinheit so oft, bis der gewünschte Unterstützungsg level in der Anzeige erscheidt, zum Senken drucken Sie die Taste - (11).

Fahrradbeleuchting ein-/ausschalten

In der Ausführung, bei der das Fahlicht durch das eBike-System gespeist wird, konnen durch langes Drucken der Taste + (14) an der Bedieneinheit gleichzeitig Vorderlicht und Rücklicht ein- und ausgeschaltet werden.

Bei eingeschaltetem Licht wird ein Symbol im Display bzw. in der App angezeigt.

Alternative kann das Licht auch über die App ein- und ausgeschaltet werden.

Das Ein- und Ausschalten der Fahrradbeleuchtung hat keinen Einfluss auf die Hintergrundbeleuchtung des Displays.

Anzeigen und Einstellungen des SmartphoneHubs

Der SmartphoneHub ist über ein Kabel mit der Antriebseinheit verbunden.

Das Smartphone wird über eine Smartphone-Befestigung Mechanisch mit dem SmartphoneHub verbunden.

Die Kommunikation zwischen SmartphoneHub und Smartphonefindet über Bluetooth®statt.

Der SmartphoneHub besitzt ein kratzfestes 1.52"-LCD-Display mit einer Auflösung von 192 × 64 Pixel. Das integrierte Display ist für die Verwendung ohne entsprechendes Smartphone geeignet. Auf dem integrierten Display konnen keine App-Inhalte des Smartphones angezeigt werden.

a Fehleranzeige:

Die Anzeige erscheint, wenn zumindest ein Fehler im Fehlerspeicher vorhanden ist.

b Anzeige Fahrradbeleuchtung:

Die Anzeige erscheint, wenn das Licht eingeschaltet ist.

Anzeige Smartphone-Verbindung:

These Anzeige erscheint, wenn das Smartphone über Bluetooth® mit dem SmartphoneHub verbunden ist.

These Anzeige entscheid, wenn das Smartphone mit dem SmartphoneHub verbunden ist und gleichzeitig die COBI.Bike-App auf dem Smartphone geöffnet ist. In dieser Einstellung sichnete die COBI.Bike-App die Fahrt auf.

d Geschwindigkeit:

Hier wird die aktuelle Geschwindigkeit angezeigt.

e Anzeige Unterstützungslevel

f Anzeige Einheit:

In Abhängigkeit von der COBI.Bike-App kann die Geschwindigkeit in km/h oder mph angezeigt werden. Standardmaßig ist km/h voreingestellt.

g Anzeige zweiter Akku:

Ist das eBike mit 2 Akkus ausgestattet, werden hier 2 Akkus hintereinander dargestellt.

h Akku-Ladezustandsanzeige:

Das Batteriesymbol zeigt den aktuellen Akku-Ladezustand an.

Der Akku ist entladen oder nicht eingesetzt.

i Akku-Fullstand in Prozent

j Reichweite des eBike-Akkus:

Abhängig vom Ladezustand des Akkus wird hier die maximale Reichweite angezeigt.

Weitere Anzeigen

498 1/1	Ein Fehler ist aufgetreten!Die Fehleranzeige bleibt so lange inder Anzeige, bis der Nutzer die Auswahltaste (9) drückt und damit denEingang des Fehlers bestätigt. Anschließend bleibt das Warndreieck so Lange in der Haupt-Displayansicht (Geschwindigkeit etc.), bis der Fehler be-hoben wurde.
HOLD +' NOW	Beim zweistufigen Aktivierungsprozess wird nach Drücken der Tastes (13) der Fahrer aufgefordert, die Tas-te +(14) für 2 Sekunden zu drucken.Nach 2 Sekunden wird der Modus Schieberhilfe angezeigt.
Engine OFF	These Anzeige und der links dargestle- te Text erscheinen, wenn aufgrund von Problemen keine Unterstützung durch die Antriebseinheit erfolgen kann. Dies ist der Fall, wenn z.B. der eBike-Akku entladen ist.
DISABLEn n/a35	Wenn der eBike-Akku geladen wird,Zeigt der Bildschirm den aktuellen Füllstand an. Das Batteriesymbol blinkt.
68%	These Anzeige erscheint, wenn z.B.- das DiagnosticTool angeschlssen ist oder- mit dem SmartphoneHub eine externe Stromquelle verbunden ist(z.B. eine Powerbank)
74 KM/H	Wenn der Ladezustand des eBike-Ak-kus unter 20 % liegt, blinkt die Akku-Ladezustandsanzeige h.
35	These Anzeige erscheint, wenn z.B.- der Ladezustand des eBike Akkus niedrig ist oder- kein eBike Akku vom System er-kannt wird.Die Unterstützung wird abgeschaltet.
INSPECTION DUE	These Anzeigen erscheinen, wenn das eBike den Servicetermin erreicht hat.
xxx	These Anzeige erscheint, wenn es Software-Probleme gibt. Ein Soft-
	ware-Update muss in der COBI.Bike App durchgeführt werden. Sie konnen das Update selbstständig in der COBI.Bike-App durchführten und müssen nicht zum Bosch eBike-Händler gehen.
	These Anzeige erscheint, wenn sich der SmartphoneHub mit dem Smartphone verbindet. Der Abschluss des Bluetooth®-Pai-rings wird durch einen Haken auf dem kleinen Smartphone-Symbol angezeigt.
	These Anzeige erscheint, wenn sich der SmartphoneHub im Wiederher-stellungsmodus befindet (nur in die-sem Status können Sie neue Software installieren). Das keine Bluetooth®-Symbol zeigt die Verbindung zum Smartphone an. Der Abschluss der Wiederherstellung wird durch einen Haken angezeigt.
	Ihr Bediensystem ist aus folgenden Gründen nicht funktionsfähig: 1. Eine oder mehrere inkompatible Komponenten werden erkannt. Dieser Zustand kann nur durch einen Bosch eBike-Handler beho- ben werden. 2. Eine alte Software wird erkannt. Das kann nur durch gewolltes Software-Downgrade erfolgt sein. Das Problemaland sich durch ein Software-Update loses,itte fol-gen Sie den Anweisungen in der COBI.Bike-App. Nach dieser Meldung schaltet sich das eBike-System ab.
CHECK APP	These Anzeige erscheint, wenn die COBI.Bike-App geöffnet ist und sie sich im Dashboard-Modus befindet.

Code Ursache Abhilfe
410 Eine oder mehrere Tasten des Bordcom- puters sind blockiert.	Prüfen Sie, ob Tasten verklemmt sind, z.B. durch eingedrungenen Schmutz. Reinigen Sie die Tasten gegebenenfalls.
414 Verbindungsproblem der Bedieneinheit Anschlüsse und Verbindungen überprüfen setzen
418 Eine oder mehrere Tasten der Bedienein- heit sind blockiert.	Prüfen Sie, ob Tasten verklemmt sind, z.B. durch eingedrungenen Schmutz. Reinigen Sie die Tasten gegebenenfalls.
419 Konfigurationsfehler Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie ihren Bosch eBike-Händler.
422 Verbindungsproblem der Antriebseinheit Anschlüsse und Verbindungen überprüfen setzen
423 Verbindungsproblem des eBike-Akkus Anschlüsse und Verbindungen überprüfen setzen
424 Kommunikationsfehler der Komponenten- unterinander	Anschlüsse und Verbindungen überprüfen setzen

#D +to start 74 35 20

These Anzeige erscheid, wenn die COBI.Bike-App mit dem Bosch SmartphoneHub verbunden ist und die Antriebseinheit daraufwartet, ein-geschaltet zu werden. Führten Sie da-für eine der folgenden Aktionen durch: - Drücken Sie den „Start“-Button in der COBI.Bike-App. - Drehren Sie das Smartphone in eine horizontale Ausrichtung, während die COBI.Bike-App geöffnet ist. - Drücken Sie die Taste + der Be-dieneinheit.

eBike system update necessary

These Anzeige erscheid, wenn eine oder mehrere eBike-Komponenten ein Software-Update benötigen. Das Update kann nur durch einen au-torisierten Bosch eBike-Handler durchgeführt werden. Durch das Drücken einer beliebigen Taste der Bedieneinheit{lsst sich die Anzeige ausblenden. Die Anzeige er-scheint bei jedem eBike-Systemstart so lange, bis das Update durchgeführt wurde. Sie konnen Ihr eBike weiterhin ohne Einschränkung verwenden. Die Zahl rechts oben zeigt Ichnen die An-zahl der Hinweise an.

Anzeige Fehlercode

Die Komponenten des eBike-Systems werden ständig automatisch überprüft. Wird ein Fehler festgestellt, erscheint der entsprechende Fehlercode auf dem Bordcomputer.

Abhängig von der Art des Fehlers wird der Antrieb gegeben falls automatisch abgeschelt. Die Weiterfahrth ohne Unterstützung durch den Antrieb ist aber jederzeit möglich. Vor weiteren Fahrten sollte das eBike überprüft werden.

Lassen Sie alle Reparaturen ausschlieBlich von einem autorisierten Fahrradhandler ausführren.

Code	Ursache Abhilfe
426	interner Zeitüberschreitungs-Fehler Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler. Es ist in thisem Fehlerzustand nicht möglich, sich im Grundeinstellungenmenu den Reifenumfang anzeigen zu halten oder anzupassen.
430	interner Akku des Bordcomputers leer(nicht bei BUI350)Bordcomputer aufladen (in der Halterung oder über USB-An-schluss)
431	Software-Versionsfehler Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
440	interner Fehler der Antriebseinheit Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
450	interner Software-Fehler Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
460	Fehler am USB-Anschluss Entfernen Sie das Kabel vom USB-Anschluss des Bordcomputers.Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
490	interner Fehler des Bordcomputers Bordcomputer überprüfen setzen
500	interner Fehler der Antriebseinheit Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
502	Fehler in der Fahrradbeleuchtung Überprüfen Sie das Licht und die dazugehörige Verkabelung. Starten Sie das System neu. Falls das Problem weiterhin besteht,kon-taktieren Sie ihren Bosch eBike-Händler.
503	Fehler des Geschwindigkeitsensors Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
504	Manipulation des Geschwindigkeits signals erkannt. Position des Speichenmagneten prüfen und ggf. einstellen. Auf Manipulation (Tuning) prüfen. Die Unterstützung des Antriebs wird verringert.
510	interner Sensorfehler Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
511	interner Fehler der Antriebseinheit Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
530	Akkufehler Schalten Sie das eBike aus, enthalten Sie den eBike-Akku undsetzen Sie den eBike-Akku wieder ein. Starten Sie das System neu.Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
531	Konfigurationsfehler Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
540	Temperaturfehler Das eBike befindet sich außerhalb des zulässigen Temperaturbereichs. Schalten Sie das eBike-System aus, um die Antriebseinheit entweder auf den zulässigen Temperaturbereich abkühlen oder aufwärmen zu halten. Starten Sie das System neu. Falls das Pro-blem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händ-ler.
550	Ein unzulässiger Verbraucher wurde er-kannt. Entfernen Sie den Verbraucher. Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
580	Software-Versionsfehler Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
591	Authentificierungsfehler Schalten Sie das eBike-System aus. Entfernen Sie den Akku undsetzen ihn wieder ein. Starten Sie das System neu. Falls das Pro-blem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händ-ler.

Code Ursache Abhilfe
592 inkompatibile Komponente Kompatibles Display einsetzen. Falls das Problem weiterhin be-stêt, kontaktieren Sie ihren Bosch eBike-Händler.
593 Konfigurationsfehler Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
595, 596 Kommunikationsfehler Überprüfen Sie die Verkabelung zum Getriebe und starten Sie dasSystem neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
602 interner Akkufehler Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
603 interner Akkufehler Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
605 Akku-Temperaturfehler Der Akku befindet sich außerhalb des zulässigen Temperaturbe-reichs. Schalten Sie das eBike-System aus, um den Akku entweder auf den zulässigen Temperaturbereich abkühlen oder aufwärmen zu halten. Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
606 externer Akkufehler Überprüfen Sie die Verkabelung.	Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
610 Akku-Spannungsfehler Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
620 Fehler Ladegerät Ersetzen Sie das Ladegerät. Kontaktieren Sie ihren Bosch eBike-Händler.
640 interner Akkufehler Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
655 Akku-Mehrfachfehler Schalten Sie das eBike-System aus. Entfernen Sie den Akku und setzen ihn wieder ein. Starten Sie das System neu. Falls das Pro-blem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
656 Software-Versionsfehler Kontaktieren Sie ihren Bosch eBike-Händler, damit er ein Software-Update durchgeführt.
7xx Fehler bei Drittkomponenten Beachten Sie die Angaben in der Betriebsanleitung des jeweiligen Komponentenherstellers.
800 interner ABS-Fehler Kontaktieren Sie ihren Bosch eBike-Händler.
810 unplausible Signale am Radgeschwindig-keits-Sensor	Kontaktieren Sie ihren Bosch eBike-Händler.
820 Fehler an Leitung zum vorderen Radge-schwindigkeits-Sensor	Kontaktieren Sie ihren Bosch eBike-Händler.
821 ... 826	Unplausible Signale am vorderen Radge-schwindigkeits-SensorSensorscheibe möglichereweise nicht vor-handen, defekt oder falsch montiert; deutlich unterscheidliche Reifendurchmesser Vorderrad und Hinterrad; extreme Fahrs-ituation, z.B.fahren auf dem Hinterrad	Starten Sie das System neu und führen Sie mindestens 2 Minuten lang eine Probefahrt durch. Die ABS-Kontrolleuche muss erlö-schen. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
830 Fehler an Leitung zum hinteren Radge-schwindigkeits-Sensor	Kontaktieren Sie ihren Bosch eBike-Händler.
831 833 ... 835	Unplausible Signale am hinteren Radge-schwindigkeits-SensorSensorscheibe möglichereweise nicht vor-handen, defekt oder falsch montiert; deut-	Starten Sie das System neu und führen Sie mindestens 2 Minuten lang eine Probefahrt durch. Die ABS-Kontrolleuche muss erlö-schen. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
	lich unterschiedliche Reifendurchmesser Vorderrad und Hinterrad; extreme Fahrscheinlichkeit, z.B.fahren auf dem Hinterrad
840 internet ABS-Fehler Kontaktieren Sie ihren Bosch eBike-Händler.
850 internet ABS-Fehler Kontaktieren Sie ihren Bosch eBike-Händler.
860, 861 Fehler der Spanningsversorgung Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie ihren Bosch eBike-Händler.
870, 871 Kommunikationsfehler Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
880883 ... 885
889 internet ABS-Fehler Kontaktieren Sie ihren Bosch eBike-Händler.
890 ABS-Kontrollleuche ist defekt oder fehl't;ABS ist möglicherweise ohne Funktion.	Kontaktieren Sie ihren Bosch eBike-Händler.
keineAnzeige	internet Fehler des Bordcomputers Starten Sie Ihr eBike-System durch Aus- und Wiedereinschalten neu.

Wartung und Service

Wartung und Reinigung

Alle Komponenten dürfen nicht mit Druckwasser gereinigt werden.

Halten Sie den Bildschirm Ihres Bordcomputers sauber. Bei Verschmutzungen kann es zu fehlerhafter Helligeitserkennung kommt.

Verwenden Sie für die Reinigung Ihres Bordcomputers ein weiches, nur mit Wasser befeuchtetes Tuch. Verwenden Sie keine Reinigungsmittel.

Lassen Sie Ihr eBike-System mindestens einzelm im Jahr technisch überprüfen (u.a. Mechanik, Aktualität der System-software).

Zusätzlich kann der Fahrradnehmer für den Servicetermine eine Laufleistung und/oder einen Zeitraum zugrunde legen. In dieser Fall wird Ich neder der Bordcomputer nach jedem Einschalten die Fälligkeit des Serviceterminins anzeigen.

Für Service oder Reparaturen am eBike wenden Sie sich bitte an einen autorisierten Fahrradhandler.

Lassen Sie alle Reparaturen ausschließlich von einem autorisierten Fahrradhandler ausführten.

Kundendienst und Anwendungsberatung

Bei allen Fragen zum eBike-System und seinen Komponenten wenden Sie sich an einen autorisierten Fahrradhändler.

Kontaktdaten autorisierter Fahrradhandler finden Sie auf der Internetseite www.bosch-ebike.com.

Entsorgung

Antriebsinheit, Bordcomputer inkl. Bedieneinheit, Akku, Geschwindigkeitssensor, Zubehor und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführrt werden.

Werfen Sie eBikes und ihre Komponenten nicht in den Hausmull!

Gemäß der europäischen Richtlinie 2012/19/EU mussen nicht mehr gebrauchsfähige Elektrogeräte und gemäß der europäischen Richtlinie 2006/66/EG mussen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederverwendung zugeführrt werden.

Geben Sie nicht mehr gebrauchsfähige Bosch eBike-Komponentenitte bei einem autorisierten Fahrradhandler ab.

Änderungen vorbehalten.

de Originalbetriebsanleitung

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in dieser Betriebsanleitung verwendete Begriff Akku bezieht sich auf alle original Bosch eBike-Akkus.

Lassen Sie sich nicht von der Anzeige des Bordcomputers ablenken. Wenn Sie sich nicht ausschließlich auf den Verkehr konzentrierten, risikieren Sie, in einen Unfall verwickelt zu werden. Wenn Sie über den Wechsel des Unterstützungsg levels hinaus Eingaben in ihren Bordcomputer machen wollen, halten Sie an und geben Sie die entsprechenden Daten ein.
Stellen Sie die Display-Helligkeit so ein, dass Sie wichtige Informationen wie Geschwindigkeit oder Warnsymbole angemessen wahrnehmen konnen. Eine falsch eingestellte Display-Helligkeit kann zu gefährlichen Situationen führen.
Lassen Sie sich vor Beginn eines Trainingsprogramms von einem Arzt beraten, welche Belastungen Sie auf sichnehmen konnen. Nur so vermeiden Sie eine für Sie mögliche Überlastung.
Bei Verwendung eines Herzfrequenzsensors kann die angezeigte Herzfrequenz durch elektromagnetische Störungen verfüllscht werden. Die angezeigten Herzfrequenzen dienen nur als Referenz. Für Folgen durch falsch angezeigte Herzfrequenzen kann keine Haftung übernommen werden.
- Nyon ist kein medizintechnisches Produkt. Die angezeigten Werte auf dem Fitness-Screen können von den tatsächlichen Werten abweichen.
- Öffnen Sie den Bordcomputer nicht. Der Bordcomputer kann durch das Öffnen zerstört werden und der Gewährleistungsanspruch entfällt.
Benutzen Sie den Bordcomputer nicht als Griff. Wenn Sie das eBike am Bordcomputer hochheiten, konnen Sie den Bordcomputer irreparabel beschädigen.
Vorsicht! Bei der Verwendung des Bordcomputers mit Bluetooth® und/oder WiFi kann eine Störung anderer Geräte und Anlagen, Flugzeuge und medizinischer Geräte (z.B. Herzschrittmacher, Hörgeräte) auftreten. Ebenfalls kann eine Schädigung von Menschen und Tieren in unmittelbarer Umgebung nicht ganz ausgeschlossen werden. Verwenden Sie den Bordcomputer mit Bluetooth® nicht in der Höhe von medizinischen Geräten, Tankstellen, chemischen Anlagen, Gebieten mit Explosionsgefahr und in Sprenggebieten. Verwenden Sie den Bordcomputer mit Bluetooth® nicht in Flugzeugen. Vermeiden Sie den Betrieb über einen längeren Zeitraum in direkter Körpernäre.
Die Bluetooth®-Wortmarke wie auch die Bildzeichen (Logos) sind eingetragene Warenzeichen und Eigentum der

Bluetooth SIG, Inc. Jegliche Verwendung dieser Wortmarke/Bildzeichen durch die Bosch eBike Systems erfolgt unter Lizenz.

Sicherheitshinweise in Verbindung mit der Navigation

Planen Sie während der Fahrt keine Routen. Halten Sie an und geben Sie nur im Stand einen neuen Zielort ein. Wenn Sie sich nicht ausschließlich auf den Verkehr konzentrieren, riskieren Sie, in einen Unfall verwickelt zu werden.
Brechen Sie ihre Route ab, wenn die Navigation Ihneneinen Weg vorschlägt, der in Bezug auf ihre fahrereschen Fähigkeiten gewagt, riskant oder gefährlich ist. Lassen Sie sich von Ihrn Navigationsgerät eine alternative Route anbieten.
Missachten Sie keine Verkehrsschilder, auch wenn die Navigation Ihnen einen bestimmen Weg vorgibt. Baustellen oder zeitlich begrenzte Umleitungen kann das Navigationssystem nicht berücksichtigten.
- Nutzen Sie die Navigation nicht in Sicherheitskritischen oder unklaren Situationen (Straβensperrungen, Umleitungen etc.). Führten Sie stets zusätzliche Karten und Kommunikationsmittel mit sich.

Datenschutzhinweis

Wird der Bordcomputer im Servicefall an den Bosch Service geschickt, können ggf. die auf dem Bordcomputer gespeicherten Daten an Bosch übermittelt werden.

Produkt- und Leistungsbeschreibung

Bestimmungsgemäßer Gebrauch

Der Bordcomputer Nyon (BUI350) ist für die Steuerung eines Bosch eBike-Systems und zur Anzeige von Fahrdaten vorgesehen.

Neben den hier dargestellen Funktionen kann es sein, dass jederzeit Softwareänderungen zur Fehlerbehebung und Funktionsänderungen eingeführt werden.

Weitere Informationen hierzu finden Sie auf www.Bosch-eBike.com.

Eine Anleitung zur Verwendung der App und des Portals ist in der Online-Bedienungsanleitung unter www.Bosch-eBike.com enthalten.

Für eine Navigation ohne Fahrrad (fur Wanderer oder Autofahrer) ist Nyon (BUI350) nicht geeignet.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellungen auf den Grafikseiten zu Beginn der Anleitung.

Alle Darstellungen von Fahrradteilen, außer Antriebseinheit, Bordcomputer inkl. Bedieneinheit, Geschwindigkeitssensor und den dazugehörigen Halterungen, sind schematisch und konnen bei ihrem eBike abweichen.

(1) Taste Fahrradbeleuchtung
(2) Schutzkappe der USB-Buchse
(3) Ein-/Aus-Taste Bordcomputer
(4) Halterung Bordcomputera)
(5)Bordcomputer
(6) Display (berührungssensitiv)
(7) Helligeitsssensor
(8) USB-Buchse
(9) Entriebelungsmechanismus
(10) Taste nach vom blättern
(11) Auswahltaste
(12) Taste Unterstützung senken
(13) Halterung Bedieneinheit
(14) Taste nach hinten blättern
(15) Taste Unterstützung erhöhen
(16) Bedieneinheit
(17) Taste Anfahrhilfe/Schiebehilfe WALK
(18) Blockierschraube Bordcomputer
(19) Kontakte zu Antriebseinheit
(20) Kontakte zu Bedieneinheit

a) Bei der Befestigung am Lenker sind kundenspezifische Lösungen auch ohne die Lenkerklemmen möglich.

Technische Daten

Bordcomputer Nyon
Produkt-Code BUI350
Interner Speicher insgesamt GB 8
Ladestrom (Ausgang) USB-An-schluss max.	mA	1500
Ladespannung USB-Anschluss max.	V	5
USB-Ladekabel 1 270 016 360
Betriebstemperatur °C -5 ... +40
Lagertemperatur °C +10 ... +40
Ladetemperatur °C 0 ... +40
Lithium-Ionen-Akku intern V	mAh	3,71000
Schutzart IP x5
Unterstützte WLAN-Standards		802.11b/g/n(2,4 GHz)
Gewicht, ca.	kg	0,2
WLAN
- Frequenz	MHz	2400-2480
- Sendeleistung	mW	< 100
Bluetooth®
- Frequenz	MHz	2400-2480
- Sendeleistung	mW	< 10

Konformitätserklarung

Hiermit erklart die Robert Bosch GmbH, Bosch eBike Systems, dass der Funkanlageotyp Nyon den Richtlinien 2014/53/EU entspricht sowie der Funkanlagenverordnung 2017 in der geänderten Fassung. Der vollständige Text der EU-Konformitätserklärung und der UK-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: https://www.ebike-connect.com/conformity.

Der Bordcomputer verfügt über separate interne Antennen für Bluetooth®, WLAN und GPS mit einer Leistungsabgabe. Die Antennen sind für den Benutzer nicht zugänglich. Jegliche Änderung durch den Benutzer verstört gegen die gesetzliche Genehmigung für these Produkt.

Montage

Deaktivieren Sie den Bordcomputer undziehen Sie den Bordcomputer ab, wenn Sie die Halterung montieren oder an der Halterung arbeiten. Damit vermeiden Sie Fehlfunktionen/Fehlanwendungen.
Deaktivieren Sie den Bordcomputer undziehen Sie den Bordcomputer ab, wenn Sie die Sicherungs-schraube montieren oder demontieren. Damit vermei- den Sie Fehlfunktionen/Fehlanwendungen.

Bordcomputer einsetzen und entnehmen (siehe Bilder A-B)

Zum Einsetzen des Bordcomputers (5) setzen Sie ihn zuerst mit dem unteren Teil an der Halterung (4) an und drücken ihn anschließend nach vorn, bis der Bordcomputer spürbar einrastet. Vergewissern Sie sich, dass der Bordcomputer fest eingerastet ist.

Zum Entnehmen des Bordcomputers (5) drücken Sie auf den Entriegelungsmechanismus (9) und nehmen den Bordcomputer nach oben ab.

• Wenn Sie das eBike abstellen, entnehmen Sie den Bordcomputer.

Es ist möglich, den Entriegelungsmechanismus durch eine Schraube zu blockieren. Demontieren Sie dazu die Halterung (4) vom Lenker. Setzen Sie den Bordcomputer in die Halterung. Schrauben Sie die beiliegende Blockierschraube (18) (Gewinde M3, 5 mm lang) von unter in das dafür vorgesehene Gewinde der Halterung. Montieren Sie die Halterung wieder auf dem Lenker.

Hinweis: Die Blockierschraube ist kein Diebstahlschutz.

Betrieb

Inbetriebnahme des eBike-Systems

Voraussetzungen

Das eBike-System kann nur aktiviert werden, wenn folgende Voraussetzungen erfüllt sind:

• Ein ausreichend geladener eBike-Akku ist eingesetzt (siehe Betriebsanleitung des Akkus).
• Der Bordcomputer ist richtig in die Halterung eingesetzt.
• Der Bordcomputer-Akku muss ausreichend geladen sein.

eBike-System ein-/ausschalten

Zum Einsatz des eBike-Systems haben Sie folgende,Möglichkeiten:

• Drücken Sie bei eingesetztem Bordcomputer und eingesetztem eBike-Akku einmal kurz die Ein-/Aus-Taste (3) des Bordcomputers.
• Drücken Sie bei eingesetztem Bordcomputer die Ein-/ Aus-Taste des eBike-Akkus (es sind Fahrradherstellerspezifische Lösungen möglich, bei denen kein Zugang zur Ein-/Aus-Taste des Akkus besteht; siehe Betriebsanleitung des Fahrradherstellers).

Der Antrieb wird aktiviert, sobald Sie in die Pedale trenen (außer in der Funktion Schiebereife oder im Unterstützungs

level OFF). Die Motorleistung richtet sich nach dem eingestalten Unterstützungslevel am Bordcomputer.

Sobald Sie im Normalbetrieb aufhoren in die Pedale zu treten, oder sobald Sie eine Geschwindigkeit von 25 / 45km / h erreicht haben, wird die Unterstützung durch den eBike-Antrieb abgeschaltet. Der Antrieb wird automatisch wieder aktiviert, sobald Sie in die Pedale treten und die Geschwindigkeit unter 25 / 45km / h liegt.

Zum Ausschalten des eBike-Systems haben Sie folgende,Möglichkeiten:

• Drücken Sie die Ein-/Aus-Taste (3) des Bordcomputers für mindestens 3 Sekunden.
• Schalten Sie den eBike-Akku an dessen Ein-/Aus-Taste aus (es sind Fahrradhersteller-spezifische Lösungen möglich, bei denen kein Zugang zur Ein-/Aus-Taste des Akkus besteht; siehe Betriebsanleitung des Fahrradherstellers). Hinweis: Nyon (BUI350) wird hierbei in einen Standby-Modus versetzt.
• Entnahmen Sie den Bordcomputer aus der Halterung. Wird etwa 10 Minuten lang keine Leistung des eBike-Antriebs abgerufen (z.B. weil das eBike steht) und keine Taste an Bordcomputer oder Bedieneinheit des eBikes gedrückt, schaltet sich das eBike-System und damit auch der Akku aus Energiespargründen automatisch ab.

Nyon (BUI350) geht damit in den Standby-Modus.

Standby-Modus

Sie können ihren Bordcomputer in einen Standby-Modus versetzen, der einen beschleunigten Start von Bordcomputer und System ermöglich.

Sie können den Standby-Modus mit folgenden Maßnahmen erreichen:

• Drücken Sie hierfür die Ein-/Aus-Taste (3) des Bordcomputers für mindestens 1 Sekunde, jedoch nicht länger als 3 Sekunden.
  Warten Sie 10 min, bis sich das System ausschaltet.
• Schalten Sie den Akku an der Ein-/Aus-Taste des Akkus aus.

Der Standby-Modus wird beendet, wenn Sie die Ein-/Ausbaste (3) des Bordcomputers 1 Sekunde drücken.

Der Standby-Modus wird beendet und der Bordcomputer schaltet sich automatisch ab, wenn der Ladezustand des Bordcomputer-Akkus geringer als 75% ist. Spätestens um Mitternacht (0 Uhr) wird der Bordcomputer auf jeder Fall abgeschaltet.

Sollte Nyon (BUI350) sich nicht einschalten给你们 oder nicht ordnungsgemäß funktionieren, drücken Sie lange (ca. 15 s) die Ein-/Aus-Taste. Damit konnte das Fehlverhalten behoben werden.

Energieversorgung des Bordcomputers

Sitzt der Bordcomputer in der Halterung (4), ist ein ausreichend geladener eBike-Akku in das eBike eingesetzt und das eBike-System eingeschaltet, wird der Bordcomputer-Akku vom eBike-Akku mit Energie versorgt und geladen.

Wird der Bordcomputer aus der Halterung (4) entnommen, erfolgt die Energieversorgung über den Bordcomputer-Akku.

Ist der Bordcomputer-Akku schwach, wird auf dem Display eine Warnmeldung angezeigt.

Zum Aufladen des Bordcomputer-Akkus setzen Sie den Bordcomputer wieder in die Halterung (4). Beachten Sie, dass, wenn Sie den eBike-Akku nicht grenade laden, sich das eBike-System nach 10 Minuten ohne Betigung automatisch abschaltet. In thisem Fall wird auch das Laden des Bordcomputer-Akkus beendet.

Sie können den Bordcomputer auch über den USB-Anschluss (8) aufladen. Öffnen Sie dazu die Schutzkappe (2). Verbinden Sie die USB-Buchse des Bordcomputers über ein Micro-USB-Kabel mit einem handelsüblichen USB-Ladegerät (nicht im Standard-Lieferumfang) oder dem USB-Anschluss eines Computers (max. 5 V Ladespannung; max. 1500 mA Ladestrom).

Ohne erneutes Aufladen des Bordcomputer-Akkus bleiben Datum und Uhrzeit fur ca. 6 Monate erhalten.

Hinweis: Um eine maximale Lebensdauer des Bordcomputer-Akkus zu erreichen, sollte der Bordcomputer-Akku alle drei Monate für eine Stunde nachgeladen werden.

Nach der Verwendung muss der USB-Anschluss mit der Schutzkappe (2) wieder sorgfältig verschlüssen werden.

Eine USB-Verbindung ist keine wasserdichte Steckverbindung. Bei Fahrten im Regenarf kein externes Gerät angeschlossen sein und der USB-Anschluss muss mit der Schutzkappe (2) komplett verschlossen sein.

Das Laden externer Geräte über den USB-Anschluss ist nicht möglich.

Akku-Ladezustandsanzeige

Die Akku-Ladezustandsanzeige des eBike-Akkus g (siehe „“, Seite Deutsch - 8) kann in der Status-zeile abgelesen werden. Der Ladezustand des eBike-Akkus kann ebenfalls an den LEDs am eBike-Akku selbst abgelesen werden.

Farbe der Anzeige Erklärung

weiß Der eBike-Akku ist über 30 % geladen.

gelb Der eBike-Akku ist zwischen 15 % und 30 % geladen.

rot Der eBike-Akku ist zwischen 0 % und 15 % geladen.

rot + ! Die Kapazität für die Unterstützung des Antriebs ist aufgebraucht und die Unterstützung wird abgeschaltet. Die verbliebene Kapazität wird für die Fahrradbeleuchting und den Bordcomputer zur Verfügung gestellt.

Wird der eBike-Akku am Rad geladen, wird eine entsprchende Meldung angezeigt.

Wird der Bordcomputer aus der Halterung (4) entnommen, bleibt der zuletzt angezeigte Akku-Ladezustand gespeichert.

Inbetriebnahme des Bordcomputers

Entfernen Sie vor der Erstinbetriebnahme die Display-Schutzfolie, um die volle Funktionalität des Bordcomputers zu gewährleisten. Wenn die Schutzfolie auf dem Display verbleibt, kann es zu Beeinträchtigungen der Funktionalität/Performance des Bordcomputers führen.
Die volle Funktionalität des Bordcomputers kann bei Verwendung von Display-Schutzfolien nicht gewährleistet werden.

Nyon wird mit einem teilgeladenen Akku ausgeliefert. Vor dem ersten Gebrauch muss der Nyon-Akku über den USB-Anschluss oder über das eBike-System vollständig geladen werden.

Wenn Sie den Bordcomputer einschalten, konnen Sie bereits nach kurzer Zeit (etwa 4 Sekunden) losfahren. In der Folgezeit ländt der Bordcomputer im Hintergrund das komplette Betriebssystem nach.

Hinweis: Wenn Sie den Bordcomputer das ersten Mal einschalten, besteht der Bordcomputer länger Zeit, um fahrbereit zu sein.

Wenn der Bordcomputer mit einem WLAN verbunden ist, wird der Anwender gegebenenfalls auf das Vorhandensein eines neuen Updates informiert. Laden Sie das Update herunter und installmenten Sie die aktuelle Version.

Erstellung einer Nutzerkennung

Um alle Funktionen des Bordcomputers nutzen zu können, müssen Sie sich online registrierten.

Über eine Nutzerkennung konnen Sie unter anderem ihre Fahrdaten einsehen, offline Routen planen und diese Routen auf den Bordcomputer übertragen.

Sie können eine Nutzerkennung über ihre Smartphone-App Bosch eBike Connect oder direkt über

www.ebike-connect.com anlagen. Geben Sie die für die Registriierung erforderlichen Daten ein. Die Smartphone-App

Bosch eBike Connect konnen Sie kostenfrei über den App Store (für Apple iPhones) bzw. über den Google Play Store (für Android-Geräte) herunterlagen.

Verbindung des Bordcomputers mit dem Portal

Eine Verbindung des Bordcomputers mit dem Portal stellen Sie über eine WLAN-Verbindung her.

Hinweis: Der Bordcomputer unterstützt nicht die Verwendung der Router-Kanäle 12 und 13. Wenn Ihr Router zum Beispiel fest auf Kanal 12 oder 13 eingestellt ist, werden diese Kanäle in der Listeder verfügbarneten Netzwerke auf dem Bordcomputer nicht angezeigt. Passen Sie gegebene falls die Einstellungen des Routers entsprechend an, um den Bordcomputer mit ihrem Netzwerk verbinden zu können.

Gehen Sie damit folgendermaBen vor:

• Drücken Sie auf auf dem .
  -Wahlen Sie WLN aus.
• Wahlen Sie ein Netzwerk aus.
• Geben Sie ihren Nutzernamen und Ihr Password ein.

Nach erfolglicher Verbindung werden alle Daten, die Sie im Portal in Ihr Profil freiigegeben haben, mit dem Bordcomputer synchronisiert.

Verbindung des Bordcomputers mit der App Bosch eBike Connect

Eine Verbindung zum Smartphone wird folgendermaBen hergestellt:

• Starten Sie die App.
  Wahlen Sie den Reiter aus.
  Wahlen Sie aus.
  -Fugen Sie Nyon (BUI350) hinzu.

Nun wird in der App ein entsprechender Hinweis angezeigt, dass auf dem Bordcomputer die Taste Fahrradbeleuchting (1) für 5 s gedrückt werden soll.

Drücken Sie 5 s auf die Taste (1). Der Bordcomputer aktiviert die Bluetooth®-Low-Energy-Verbindung automatisch und wechsel in den Pairing-Modus.

Folgen Sie den Anweisungen auf dem Bildschirm. Ist der Pa- ring-Vorgang abgeschlossen, werden die Nutzerdaten synchronisiert.

Hinweis: Die Bluetooth®-Verbindung muss nicht manuell aktiviert werden.

Unterstützungslevel einstellen

Sie können an der Bedieneinheit (16) einstellen, wie stark Sie der eBike-Antrieb beim Treten unterstützen. Der Unterstutzungslevel kann jederzeit, auch während der Fahrt, geändert werden.

Hinweis: In einzelnen Ausführungen ist es möglich, dass der Unterstützungslevel voreingestellt ist und nicht geändert werden kann. Es ist auch möglich, dass weniger Unterstützungslevel zur Auswahl stehen, als hier angegeben.

Folgende Unterstützungslevel stehen maximal zur Verfügung:

• OFF: Die Motorunterstützung ist abgeschaltet, das eBike kann wie ein normales Fahrrad allein durch Treten fortbewegt werden. Die Schiebereilfe kann in dieserem Unterstützungsklevel nicht aktiviert werden.
• ECO: wirksame Unterstützung bei maximaler Effizienz, für maximale Reichweite
• TOUR: gleichmäßige Unterstützung, für Touren mit großer Reichweite
• SPORT/eMTB: SPORT: kraftvolle Unterstützung, für sportivesfahren auf bergigen Strecken sowie für Stadtverkehr

eMTB: optimale Unterstützung in jedem Terrain, sportliches Anfahrens, verbesserte Dynamik, maximale Performance (eMTB ist nur in Kombination mit den Antriebseinheiten BDU250P CX, BDU365, BDU450 CX und BDU480 CX verfügbar. Es ist gegebenenfalls ein Software-Update erforderlich.)

• TURBO: maximale Unterstützung bis in hohe Trittfrequenzen, für sportives Fahren

Zum Erhöhen des Unterstützungsg levels drücken Sie die Taste + (15) an der Bedieneinheit so oft, bis der gewünschte Unterstützungsg level in der Anzeige erscheint. Zum Senken drücken Sie die Taste - (12).

Die abgerufene Motorleistung erscheint in der Anzeige j. Die maximale Motorleistung hängt vom gewährten Unterstützungslvel ab.

Wird der Bordcomputer aus der Halterung (4) entnommen, bleibt der zuletzt angezeigte Unterstützungsgleseichert, die Anzeige j der Motorleistung bleibt leer.

Schiebehilfe ein-/ausschalten

Die Schiebereilfe kann Ihnen das Schieber des eBikes erleichtern. Die Geschwindigkeit in dieser Funktion ist abhängig vom eingelegten Gang und kann maximal 6km / h erreichen. Je kleiner der gewählte Gang ist,为重点 geringer ist die Geschwindigkeit in der Funktion Schiebereilfe (bei voller Leistung).

Die Funktion SchieberhilfeoridausschlieBichbeim Schiebernde Bikes verwendet werden.Haben die Rder des eBikes beim Benutzen der SchieberhilfeKeinen Bodenkontakt,besteht Verletzungsgefahr.

Zum Aktivieren der Schiebereilfe drücken Sie kurz die Taste WALK an Ihrm Bordcomputer. Nach der Aktivierung drucken Sie innerhalb von 3 s die Taste + und halten sie gedruckt. Der Antrieb des eBikes wird eingeschaltet.

Hinweis: Die Schiebehilfe kann im Unterstützungslevel OFF nicht aktiviert werden.

Die Schiebereilfe wird ausgescheltet, sobald eines der folgenden Ereignisse eintritt:

• Sie{lassen die Taste ^+ los,
• die Räder des eBikes werden blockiert (z.B. durch Bremsen oder Anstoßen an ein Hindernis),
• die Geschwindigkeit überschreitet 6km / h

Die Funktionseise der Schiebereilfe unterliegt länderspezifischen Bestimmungen und kann deshalb von der oben genannten Beschreibung abweichen oder deaktiviert sein.

Fahrradbeleuchting ein-/ausschalten

In der Ausführung, bei der das Fahrtlicht durch das eBike-System gespeist wird, konnen über den Bordcomputer mit der Taste Fahrradbeleuchtung (1) gleichzeitig Vorderlicht und Rücklicht ein- und ausgeschaltet werden.

Prüfen Sie vor jedem Fahrtantritt die korrekte Funktion ihrer Fahrradbeleuchtung.

Bei eingeschalteten Licht leuchtet die Anzeige Fahrlicht f in der Statusleiste im Display auf.

Das Ein- und Ausschalten der Fahrradbeleuchting hat keinen Einfluss auf die Hintergrundbeleuchting des Displays.

Lock (Premiumfunktion)

Die Lock-Funktion kann im der eBike-Connect-App erworben werden. Nach dem Einschalten der Lock-Funktion ist durch Abziehen des Bordcomputers die Unterstützung der eBike-Antriebseinheit deaktiviert. Eine Aktivierung ist dann nur mit dem zum eBike gehörenden Bordcomputer möglich.

Eine detailierte Anleitung hierzu finden Sie in der Online-Betriebsanleitung unter www.Bosch-eBike.com.

Aktivitätsstracking

Um Aktivitäten aufzuzeichnen, ist eine Registriierung bzw. Anmeldung im eBike-Connect-Portal oder der eBikeConnect-App erforderlich.

Für die Erfassung von Aktivitäten mussen Sie der Speicherung von Standortdaten im Portal bzw. in der App zustimmen. Nur dann werden ihre Aktivitäten im Portal und in der App angezeigt. Eine Aufzeichnung der Position erfolgt nur, wenn Sie als Nutzer auf dem Bordcomputer angemeldet sind.

Die Aktivitäten werden nach einer Synchronisation bereits während der Fahrt in der App und im Portal dargestellt.

eShift (optional)

Unter eShift versteht man die Einbindung von elektronischen Schaltsystemen in das eBike-System. Die eShift-Komponenten sind vom Hersteller mit der Antriebseinheit elektrisch verbunden. Die Bedienung der elektronischen Schaltsysteme ist in einer eigenen Betriebsanleitung beschrieben.

ABS - Antiblockiersystem (optional)

Ist das Rad mit einem Bosch-eBike-ABS ausgestattet, das über keine externe Kontrollleuche verfügt, wird die Kontrollleuche beim Systemstart und im Fehlerfall im Display des Nyon (BUI350) angezeigt. Details zum ABS und der Funktionseiste finden Sie in der ABS-Betriebsanleitung.

Software-Updates

Ist Nyon (BUI350) über WiFi verbunden, wird automatisch geprüft, ob eine aktuellere Software vorhanden ist. Ist ein Software-Update vorhanden, wird der Nutzer über einen Hinweis informiert. Alternativ kann der Nutzer unter manuell nach Updates suchen.

Hinweise zum Fahren mit dem eBike-System

Pfleglicher Umgang mit dem eBike

Beachten Sie die Betriebs- und Lagertemperatures der eBike-Komponenten. Schützen Sie Antriebseinheit, Bordcomputer und Akku vor extremen Temperatures (z.B. durch intensive Sonneneinstrahlung ohne gleichzeitige Beluftung). Die Komponenten (besonders der Akku) können durch extreme Temperatures beschädigt werden.

Halten Sie den Bildschirm Ihr's Nyon sauber. Bei Verschmutzungen kann es zu fehlerhafter Helligeitserkennungkommen. Im Navigationsmodus kann die Tag-/Nachtumschaltung verfüllscht sein.

Durch einen abrupten Wechsel der Umgebungsverhältnisse kann es vorkommen, dass die Scheibe voninnen beschlagen. Nach kurzer Zeit findet ein Temperaturausgleichstatt und der Beschlag verschwindet wieder.

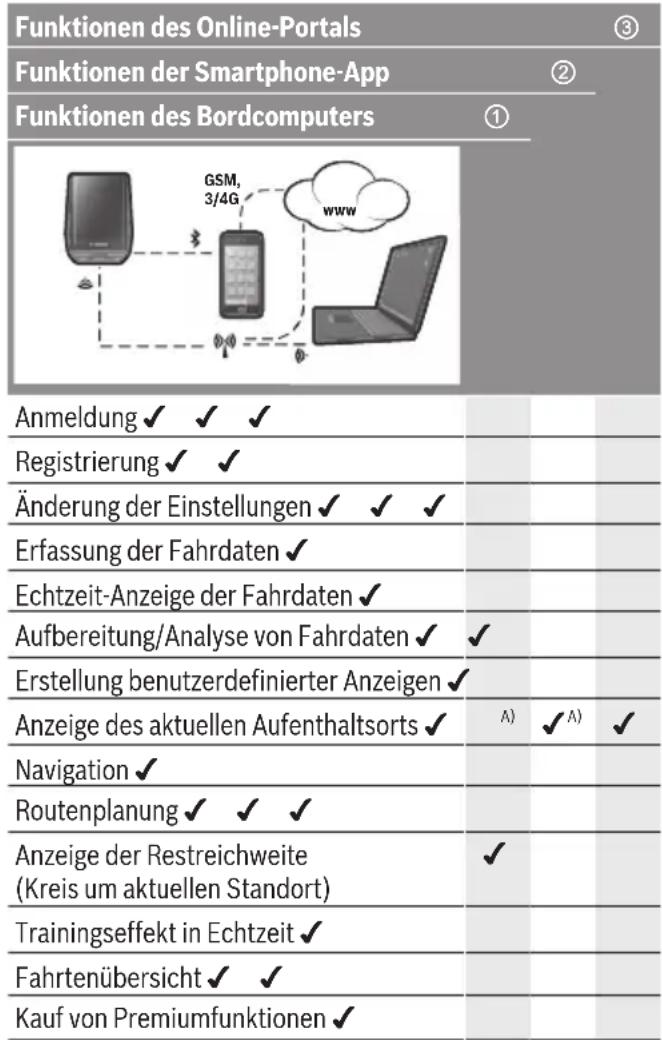

Das Bediensystem Nyon

Das Bediensystem Nyon besteht aus drei Komponenten:

1. dem Bordcomputer Nyon mit Bedieneinheit
2. der Smartphone-App Bosch eBike Connect
3. dem Online-Portal www.ebike-connect.com

Viele Einstellungen und Funktionen konnen auf allen Komponenten administriert bzw. genutzt werden. Einige Einstellungen und Funktionen konnen nur über bestimmte Komponenten erreicht oder bedient werden. Die Synchronisation der Daten erfolgt bei bestehender Bluetooth®-/Internet-Verbindung automatisch. Eine Übersicht über die möglichen Funktionen gibt folgende Tabelle.

A) GPS erforderlich

Premiumfunktionen

Die Standardfunktionen des Bediensystems Nyon (BUI350)

konnaen durch Zukauf von Premiumfunktionen über den App Store für Apple iPhones bzw. Google Play Store für Android-Geräte erweitert werden.

Neben der Gratis-App Bosch eBike Connect stehen kostenpflichtige Premiumfunktionen zur Verügung. Eine detailierte Seite der zur Verügung stehenden zusätzlichen Apps finden Sie in der Online-Betriebsanleitung unter www.Bosch-eBike.com.

Anzeigen und Einstellungen des Bordcomputers

Hinweis: Alle Oberflächendarstellungen und Oberflächentexte der folgenden Seiten entsprechen dem Freigabstand der Software. Nach einem Software-Update kann es sein, dass sich die Oberflächendarstellungen und/oder Oberflächentexte geringfügig verändern.

Nyon verfügbar über einen berührungssensitiven Bildschirm. Durch Wischen nach rechts oder links kann zwischen den einzelnen Screens hin- und hergeblättert werden. Durch Drücken können auf dem Status-Screen Funktionen oder Untermenü aufgerufen werden.

Nyon verfügt über Standard-Screens und vordefinierte Screens. Der Anwender kann sich aber auch eigene Screens erstellen. Die Reihenfolge und Anzahl der Screens kann vom Anwender gesteuert werden. Für die Screens konnen max. 25 Kacheln verwendet werden. Die Beschreibung der Screens in dieser Betriebsanleitung erfolgt nach der Basis-konfiguration bei Auslieferung des Bordcomputers.

Die Standard-Screens sind:

-
-Ride-Screen>
-Fahrdaten-Screen>
-
-Auswertungs-Screen>

Zuden vordefinierten Screens gehoren:

-Fitness-Screen>
-
-Basis-Screen>

Mit den Tasten < (14) und (10) konnen die verschiedene Screens mit den Informationen der Fahrwerte auch während der Fahrt erreicht werden. So konnen beide Hände während der Fahrt am Lenker bleiben.

Mit den Tasten + (15) und - (12) können Sie den Untersitzungslevel erhöhen bzw. absenken.

Die , die über den erreichbar sind, können während der Fahrt nicht angepasst werden.

s1 Schaltfläche
s2 Datum
s3

Hier kann von hellem auf dunklen Hintergrund umgeschaltet werden.

s4 Schaltfläche

Hier kann zwischen folgenden Helligeitsstufen ausgewählten werden: 25% | 50% | 75% | 100% | Auto.

s5 Akkuladung Smartphone
s6

Hier werden die letzten Ereignisse angezeigt (z.B. Karten-Download).

s7 Zeitpunkt letzte Synchronisation
s8 Schaltfläche Synchronisation

s9 Schaltfläche

Über diese Schaltfläche können Screen-Reihenfolge und Inhalte angepasst werden.

s10 Schaltfläche

Antippen: Aktivieren/Deaktivieren

Gedrück halten: Schnellzugriff auf Bluetooth®-Menu

s11 Schaltfläche

Antippen: Aktivieren/Deaktivieren

Gedrück halten: Schnellzugriff auf WiFi-Menu

s12

Hier kann sich der Anwender mit seiner Kennung verbinden.

Zugang zum Einstellungenmenü erhalten Sie über den Status-Screen. Die können nicht während der Fahrt erreicht und angepasst werden.

Tippen Sie die Schaltfläche an und wahlen Sie die gewünschte Einstellung/das Untermenü aus. Über Drücken des Zurück-Pfeils in der Kopfzeile gelangen Sie in

das vorherige Menu. Durch Drücken des x-Symbols (in der Kopfzeile rechts) schlieben Sie das Einstellungsmenu.

In der ersten Einstellungsebene finden Sie die folgenden übergeordneten Bereiche:

-Karteneinst.>

Über konnen die Kartendarstellung (2D/3D) gewählt, die heruntergeladenen Karten und Kartenupdates überprüft und empfohlene Karten heruntergeladen werden.

• - Einstellungen rund um Ihr eBike: Sie können die Zähler, wie Tageskilometer und Durchschnittswerte, automatisch oder manuell auf „0“ setzen halten sowie die Reichweite zusücksetzen. Sie können den vom Hersteller voreingestellten Wert des Radumfangs um ±5% verändern. Wenn Ihr eBike mit eShift ausgerüstet ist, können Sie hier auch Ihr eShift-System konfigurieren. Der Fahrradhändler kann für den Serviceterminine eine Laufleistung und/oder einen Zeitraum zugrundelegen. Auf der Bike-Komponentenseite werden Ohnen für die jeweilige Komponente Seriennummer, Hardware-Stand, Software-Stand und andere für die Komponente relevante Kenndaten angezeigt.

-

Über diesen Menüpunkt konnen Screen und Kachelinhalte auf die persönlichen Beurfnisse angepasst werden.

-

Hier können die Bluetooth®- und WLAN-Verbindungen eingestellt werden. Um die Anzeige der Herzfrequenz nutzen zu konnen, müssen Sie entweder den

Screen> aus den vordefinierten Screens oder eine Herzfrequenz-Kachel ihren Standard-Screens hinzufugen. Wenn Sie verbunden sind, wird das Herzsymbol in der Kachel blau.

Empfohlene Herzfrequenzmesser sind:

Polar H7
- Polar H10 Heart Rate Sensor
- Runtastic Heart Rate Combo Monitor
- Wahoo TICKR Heart Rate Monitor
BerryKing Heartbeat Brustgurt
BerryKing Sportbeat Armgurt
Eine Kompatibilität mit anderen Geräten kann möglich sein.

-Mein Profil>

Hier können die Daten des aktiven Nutzers eingesehen werden.

-

Sie können Geschwindigkeit und Entfernung in Kilometern oder Meilen, die Uhrzeit im 12-Stunden- oder im 24-Stunden-Format anzeigen setzen, die Uhrzeit, Datum und Zeitzone auswahlen und ihre bevorzugte Sprache einstellen. Sie können Nyon auf die Werkseinstellungen zurücksetzen, ein Software-Update starten (falls verfügbar) und zwischen einem schwarzen oder weiß Design wahren.

-

Hinweise zu FAQ (häufig gestellte Fragen), Zertifizierungen, Kontaktinformationen, Informationen zu Lizenzen. Eine detailiertere Beschreibung der einzelnen Parameter finden Sie in der Online-Bedienungsanleitung unter www.Bosch-eBike.com.

a Geschwindigkeit
b Geschwindigkeitseinheit
c Uhrzeit

Die aktuelle Uhrzeit wird entsprechend der gewählten Zeitzone angezeigt. Die Einstellung erfolgt über GPS automatisch.

d Unterstutzungslevel
Abhängig vom Unterstützungslevel wird der Bildschirm farblich abgestimmt.
e Verbindung zu Herzfrequenzsensor
Ist auch ein Platzhalter für weitere Ereignisse. Die Anzeige erfolgt, wenn das Ereignis eintritt (z.B. Verbindung zum Smartphone).
f Fahrlicht
Das Symbol wird angezeigt, wenn das Fahrlicht ein geschalteit ist.
g Akkuladung eBike-Akku
h Reichweiteninformationb)c)
i gefahrene Distanz
j Motorleistung

k eigene Leistung

a) Bei eBikes mit ABS wird die Uhrzeit beim Systemstart, oder wenn ein Fehler beim ABS vorliegt, durch den Schriftzug ((ABS)) ersetzt.
b) Bei aktiver Navigation wird am Ende der Skala eine Zielflagge und die verbleibende Entfernung zum Ziel angezeigt. Bei ausrechender Kapazität des eBike-Akkus wird der rechte Teil der Skala grün dargestellt. Wird der rechte Teil der Skala orange oder rot angezeigt, ist es bei dem derzeitig eingestellen Unterstützungszlevel unsicher oder nicht möglich, Ihr Ziel mit Motorunterstätzung zu erreichen. Durch die Wahl eines geringeren Unterstützungsz levels kann gegebenenfalls die restliche Akku-Kapazität bis zum gewünschten Ziel reichen.
c) Bei nicht aktiver Navigation werden links die gefahrenen Kilometer und wird rechts die Reichweite angezeigt.

Die Anzeigen a ... g bilden die Statusleiste und werden auf jeder Screen angezeigt.

Wird der Bordcomputer aus der Halterung genommen, verändert sich die Statusleiste:

I Akkuladung Bordcomputer-Akku Bei vorhandener Bluetooth®- und/oder WiFi-Kopplung werden in der Mitte die entsprechenden Icons eingebrendet.
g Akkuladung eBike-Akku Letzter Ladezustand des eBike-Akkus

i

Anzeige der zurückgelegten Strecke

m

Anzeige der Dauer der Fahrt

n<0 Geschwindigkeit>

Anzeige der Durchschnittsgeschwindigkeit

o

Anzeige der Höhe über dem Meeresspiegel

Die Navigation erfolgt über Kartenmaterial, das auf Open Street Map (OSM) basiert.

Wenn Sie Nyon einschalten, beginnt Nyon mit der Satellitensuche, um GPS-Signale empfangen zu konnen. Sobald ausreichend Satelliten gefunden sind,ändert der Standort-Punkt seine Farbe von Grau auf Blau. Bei ungpunstigen Wetterbedingungen oder Standorten kann die Satellitensuche etwas länger dauern. Sollten nach längerer Zeit keine Satelliten gefunden werden, starten Sie Nyon neu.

Die erstmalige Produkte nach Satelliten kann einige Minuten in Anspruchnehmen.

Um die Beste Positionsgenauigkeit zu erreichen, sollte die erstmalige Satellitensuche unter freiem Himmel staatfinden. Warten Sie idealerweise im Stillstand einige Minuten, auch wenn die Position bereits gefunden wurde.

Sobald Nyon ihren Standort ermittelt hat, wird dieser Ihnen auf der Karte angezeigt. Zum Vergroßern des Kartenausschnits berühren Sie den Touchscreen mit zwei Fingern und spreizen diese. Zum Verkleinern des Kartenausschnitsziehen Sie die beiden Finger zusammen. Zum Bewegen der Karte verschiben Sie einfach die Karte mit den beiden aufgelegten Fingern. Zum Auswahlen eines Zieles setzen Sie einen Finger länger auf der Karte.

n1 Navigationssuche

n2 Navigationsfunktionen

In den Navigationsfunktionen n2 konnen Sie ihre Ziele so auswahlen, dass Sie diese mit dem momentanen Ladezustand erreichen.

Während einer aktiven Navigation gekommen der Nutzer Informationen darüber, ober in dem aktuellen Un-. terstutzungsmodus und mit dem aktuellen eBike-Akku-Ladezustand sein Ziel erreicht.

Der Kreis um den eigenen Standort zeigt an, wieweit Sie unter Berücksichtigung des eingestellen Untersätzungss levels und des zu befahrenden Geländes mit

der aktuellen Akku-Ladung kommt werden. Bei Änderung des Unterstützungsg levels wird der Kreis entsprechend angepasst.

Wenn Sie die Navigationssuche n1 auswahlen, erhalten Sie nachfolgenden Menu:

n3Eingabefeld

Geben Sie hier ihre Zieladresse oder einen POI (z.B. Restaurant) ein. Abhängig von der Eingabe werden Ohnen alle möglichen Adressen im Umkreis von 100km angeboten.

n4 Schaltfläche

Durch Auswahlen dieser Schaltfläche werden Sie zu ihrer Heimatadresse geführt.

n5 Schaltfläche

Durch Auswahlen dieser Schaltfläche werden Sie zu ihrer Arbeitsstätte geführt. a)

n6 Schaltfläche

Durch Auswahlen dieser Schaltfläche finds Sie ihre gespeicherten Orte, die von der App oder dem Portal synchronisiert wurden.

n7 Schaltfläche

Es werden die im Portal gespeicherten und anschließend synchronisierten Routen angezeigt.

n8 Schaltfläche

Durch Auswahlen dieser Schaltfläche finden Sie Ziele von allgemeinem Interesse, wie z.B. Restaurants oder Einkaufsmöglichkeiten.

n9 Schaltfläche

Mit Auswahr dieser Schaltfläche konnen Sie die Darstellung der Karten anpassen oder ihre Karten verhalten.

n10

Hier werden die letzten Routen und Orte aufgeführrt.

a) Daten aus der App und dem Portal werden übernommen und angezeigt.

Wenn Sie das Ziel eingegeben haben, wird Ihnen zunachst die schnellste Route () angezeigt. Zusätzlich kon-

nen Sie auch die einzeste () oder die MTB-Route () auswahlen. Alternativ konnen Sie sich nach Hause führen lessen (wenn Sie die Heimatadresse im Portal hinterlegt haben), eines der letzten Ziele auswahlen oder auf gespeicherte Orte und Ruten zurückgreifen.

Die Restreichweite des Akkus wird unter Berücksichtigung der topografischen Gegebenheiten berechnet und angezeigt. Die Berechnung der topografischen Reichweite erstrekt sich auf maximal 100km

Wenn Sie über das Online-Portal GPX-Routen importiert oder geplant haben, werden Ihnen diese über Bluetooth® oder über eine WLAN-Verbindung auf ihren Nylon übertragen. Diese Routen können Sie bei Bedarf starten. Wenn Sie sich in der Höhe der Route befinden, konnen Sie sich zum Startpunkt führen lessen oder direkt mit der Navigation der Route beginnen.

Bei Temperatures unter 0^ ist bei der Hohenmessung mit größeren Abweichungen zu rechnen.

Aktive Navigation

Folgende Abbildung zeigt beisiegelft eine aktive Navigation mit Erklarungen der dargestellen Symbole.

n11 Entfernung zum Ziel
n12 Ankunftszeit
n13 Ziel
n14 Aktuelle Position
n15 Batterie Reichweitenindikator
n16 Aktive Navigation beenden
n17 Panel auf- und zuklappen (zurück zur Sueche)
n18 Wechseln zwischen 2D- und 3D-Ansicht
n19 Ansicht zentrieren (nur sightbar, wenn die Karte verschoben wurde)

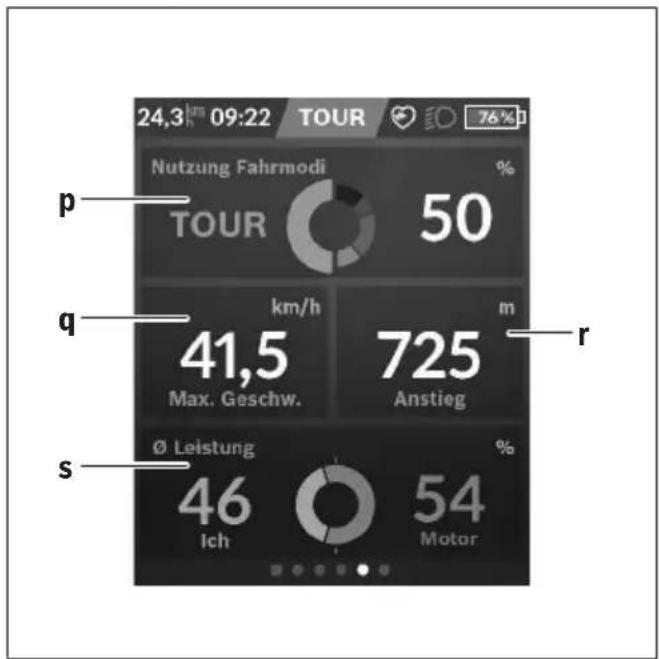

p

Anzeige der Nutzung der entsprechenden Fahrmodi

q

Anzeige der maximalen Geschwindigkeit

r

Anzeige des Anstiegs

s <0 Leistung>

Anzeige des Verhältnisses eigener Leistung im Vergleich zur Motorleistung

Erstellung eigener Screens

Um vordefinierte Screens einzubinden oder neue Screens zu erstellen, gehen Sie über den Status-Screen und wahlen die Schaltfläche Anpassen s9. In der Fußzeile werden Ihnen 4 Icons angeboten, um eine Anpassung ausführten zu konnen. Optional kann die Funktion auch über →

gestartet werden.

Folgende möglichekeiten stehen Ihnen zur Verfügung:

• Screensverschieben
• neue Screens erstellen
• Screens进展情况
• vordefinierte Screens hinzufugen

(vordefinierter Screen)

t

Anzeige der eigenen Leistung

u

Anzeige der Trittfrequenz

r

Anzeige der Herzfrequenz

v

Anzeige der verbrauchten Kilokaloren

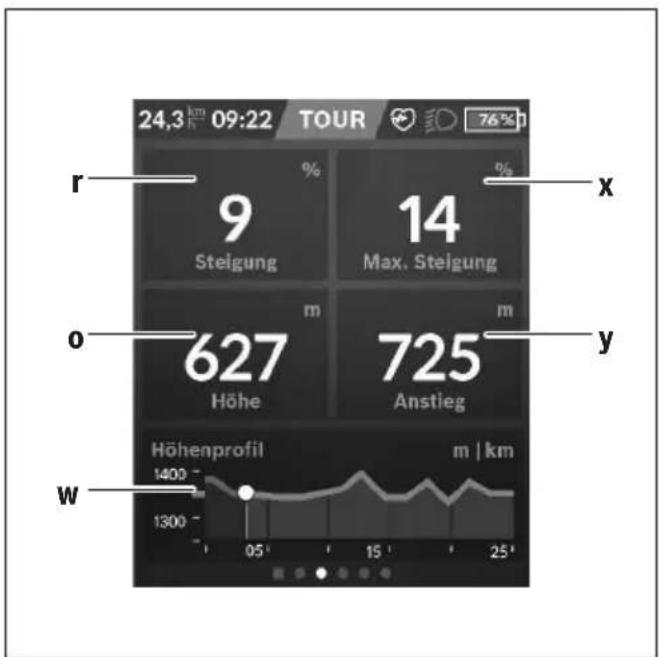

(vordefinierter Screen)

r

Anzeige des Anstiegs

o

Anzeige der Höhe über dem Meeresspiegel

w

Anzeige des Höhenprofils

x

Anzeige der maximalen Steigung

y

Anzeige des Anstiegs

(vordefinierter Screen)

i

Anzeige der zurückgelegten Strecke

m

Anzeige der Dauer der Fahrt

a < Geschwindigkeit>

Anzeige der durchschnittlichen Geschwindigkeit

Über das Schnellmenü werden ausgewählte Einstellungen, die auch während der Fahrt angepasst werden können, angezeigt.

Der Zugang zum Schnellmenü ist über die Auswahltaste (11) möglich. Mit den Tasten < (14) und > (10) konnen Sie zwischen den Untermenü wechseln. Die Auswahl der Untermenüpunkte erfolgt mit den Tasten + (15) und - (12).

Vom können Sie das nicht erreichen.

Über das können Sie folgende Untermenü erreichen:

-Fahrdaten>

Über这点u konnen Sie alle Daten zu der bis dahin zurückgelegten Strecke auf Null zurücksetzen.

-Ziel auswahlen>

Über diesen Untermenü konnen Sie ihre aktuelle Position speichern, zu einer gespeicherten Position zurückkehren oder sich nach Hause navigieren halten.

-Kartenzoom>

Über这点en Untertenu konnen Sie den Kartenausschnitt vergroßern oder verkleinern.

-Helligkeit>

Über diesen Untermenü konnen Sie verschiedene Helligkeitsstufen auswahlen: 25% | 50% | 75% | 100% | Auto.

-

Über diesen Untermenü konnen Sie einen hellen und dunklen Hintergrund wahren.

- (optional)

Über这点en Untermenü konnen Sie die Trittfrequenz einstellen.

• (Premiumfunktion, beziehbar über App Store oder Google Play Store)

Über diesen Untermenü konnen Sie individuelle Fahrmodi auswahlen.

-Schnellmenü>

Über diesen Untermenü konnen Sie das wieder verlassen.

Anzeige Fehlercode

Die Komponenten des eBike-Systems werden ständig automatisch überprüft. Wird ein Fehler festgestellt, erscheint der entsprechende Fehlercode auf dem Bordcomputer.

Abhängig von der Art des Fehlers wird der Antrieb gegeben falls automatisch abgeschelt. Die Weiterfahrht ohne Unterstützung durch den Antrieb ist aber jederzeit möglich. Vor weiteren Fahrten sollte das eBike überprüft werden.

Lassen Sie alle Reparaturen ausschließlich von einem autorisierten Fahrradhandler ausführten.

Code Ursache Abhilfe
410 Eine oder mehrere Tasten des Bordcom-puters sind blockiert.	Prüfen Sie, ob Tasten verklemmt sind, z.B. durch eingedrungen Schmutz. Reinigen Sie die Tasten gegebenenfalls.
414 Verbindungsproblem der Bedieneinheit Anschlüsse und Verbindungen überprüfen setzen
418 Eine oder mehrere Tasten der Bedienein-heit sind blockiert.	Prüfen Sie, ob Tasten verklemmt sind, z.B. durch eingedrungen Schmutz. Reinigen Sie die Tasten gegebenenfalls.
419 Konfigurationsfehler Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
422 Verbindungsproblem der Antriebseinheit Anschlüsse und Verbindungen überprüfen setzen
423 Verbindungsproblem des eBike-Akkus Anschlüsse und Verbindungen überprüfen setzen
424 Kommunikationsfehler der Komponentenunterinander	Anschlüsse und Verbindungen überprüfen setzen
426 internet Zeitüberschreitungs-Fehler Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler. Es ist in thisem Feh-lerzustand nicht möglich, sich im Grundeinstellungsmenü den Rei-fenumfang anzeigen zu setzen oder anzupassen.
430 interner Akku des Bordcomputers leer(nicht bei BUI350)	Bordcomputer auflagen (in der Halterung oder über USB-An-schluss)
431 Software-Versionsfehler Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
440 interner Fehler der Antriebseinheit Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
450 interner Software-Fehler Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
460 Fehler am USB-Anschluss Entfernen Sie das Kabel vom USB-Anschluss des Bordcomputers.Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
490 interner Fehler des Bordcomputers Bordcomputer überprüfen setzen
500 interner Fehler der Antriebseinheit Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
502 Fehler in der Fahrradbeleuchtung Überprüfen Sie das Licht und die dazugehörige Verkabelung. Star-ten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
503 Fehler des Geschwindigkeitsensors Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
504 Manipulation des Geschwindigkeitssignals erkannt.	Position des Speichenmagneten prüfen und ggf. einstellen. Auf Manipulation (Tuning) prüfen. Die Unterstützung des Antriebs wird verringert.
510 interner Sensorfehler	Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
511 interner Fehler der Antriebseinheit Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
530 Akkufehler	Schalten Sie das eBike aus, entnehmen Sie den eBike-Akku undsetzen Sie den eBike-Akku wieder ein. Starten Sie das System neu.Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.

Code Ursache Abhile
531 Konfigurationsfehler Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie ihren Bosch eBike-Händler.
540 Temperaturfehler Das eBike befindet sich außerhalb des zulässigen Temperaturbe-reichs. Schalten Sie das eBike-System aus, um die Antriebsinheit entweder auf den zulässigen Temperaturbereich abkühlen oder aufwärmen zu halten. Starten Sie das System neu. Falls das Pro-blem weiterhin besteht, kontaktieren Sie ihren Bosch eBike-Händ-ler.
550 Ein unzulässiger Verbraucher wurde er-kannt.	Entfernen Sie den Verbraucher. Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
580 Software-Versionsfehler Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
591 Authenticierungsfehler Schalten Sie das eBike-System aus. Entfernen Sie den Akku und setzen ihn wieder ein. Starten Sie das System neu. Falls das Pro-blem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händ-ler.
592 ink-compatible Komponente Kompatibles Display einsetzen. Falls das Problem weiterhin be-steht, kontaktieren Sie ihren Bosch eBike-Händler.
593 Konfigurationsfehler Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
595, 596 Kommunikationsfehler Überprüfen Sie die Verkabelung zum Getriebe und starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
602 interner Akkufehler Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
603 interner Akkufehler Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
605 Akku-Temperaturfehler Der Akku befindet sich außerhalb des zulässigen Temperaturbe-reichs. Schalten Sie das eBike-System aus, um den Akku entweder auf den zulässigen Temperaturbereich abkühlen oder aufwärmen zu halten. Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
606 externer Akkufehler Überprüfen Sie die Verkabelung. Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
610 Akku-Spannungsfehler Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
620 Fehler Ladegerät Ersetzen Sie das Ladegerät. Kontaktieren Sie ihren Bosch eBike-Händler.
640 interner Akkufehler Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
655 Akku-Mehrfachfehler Schalten Sie das eBike-System aus. Entfernen Sie den Akku und setzen ihn wieder ein. Starten Sie das System neu. Falls das Pro-blem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händ-ler.
656 Software-Versionsfehler Kontaktieren Sie ihren Bosch eBike-Händler, damit er ein Software-Update durchfuhrt.
7xx Fehler bei Drittkomponenten	Beachten Sie die Angaben in der Betriebsanleitung des jeweiligen Komponentenherstellers.
800 interner ABS-Fehler	Kontaktieren Sie ihren Bosch eBike-Händler.
Code Ursache Abhilfe
810 unplausible Signale am Radgeschwindig-keits-Sensor	Kontaktieren Sie ihren Bosch eBike-Händler.
820 Fehler an Leitung zum vorderen Radgeschwindigkeits-Sensor	Kontaktieren Sie ihren Bosch eBike-Händler.
821 ... 826 unplausible Signale am vorderen Radgeschwindigkeits-SensorSensorscheibe möglicherweise nicht vorhanden, defekt oder falsch montiert; deutlich unterscheidliche Reifendurchmesser Vorderrad und Hinterrad; extreme Fahrsituation, z.B.fahren auf dem Hinterrad	Starten Sie das System neu und führen Sie mindestens 2 Minuten lang eine Probefahr durch. Die ABS-Kontrollleuche muss erlö-schen. Falls das Problem weiterhin besteht, kontaktieren Sie ihren Bosch eBike-Händler.
830 Fehler an Leitung zum hinteren Radgeschwindigkeits-Sensor	Kontaktieren Sie ihren Bosch eBike-Händler.
831 833 ... 835	unplausible Signale am hinteren Radgeschwindigkeits-SensorSensorscheibe möglicherweise nicht vorhanden, defekt oder falsch montiert; deutlich unterscheidliche Reifendurchmesser Vorderrad und Hinterrad; extreme Fahrsituation, z.B.fahren auf dem Hinterrad	Starten Sie das System neu und führen Sie mindestens 2 Minuten lang eine Probefahr durch. Die ABS-Kontrollleuche muss er Lö-schen. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
840 interner ABS-Fehler Kontaktieren Sie ihren Bosch eBike-Händler.
850 interner ABS-Fehler Kontaktieren Sie ihren Bosch eBike-Händler.
860, 861 Fehler der Spannungsvorsorgung Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
870, 871 880 883 ... 885	Kommunikationsfehler Starten Sie das System neu. Falls das Problem weiterhin besteht,kontaktieren Sie ihren Bosch eBike-Händler.
889 interner ABS-Fehler Kontaktieren Sie ihren Bosch eBike-Händler.
890 ABS-Kontrolleuche ist defekt oder fehl't;ABS ist möglicherweise ohne Funktion.	Kontaktieren Sie ihren Bosch eBike-Händler.
keineAnzeige	interner Fehler des Bordcomputers Starten	Sie Ihr eBike-System durch Aus- und Wiedereinschaltenneu.

Wartung und Service

Deaktivieren Sie den Bordcomputer, wenn Sie Reinigungs-, Wartungs- oder Service-Arbeiten an der Halterung oder am Bordcomputer durchführren. Nur so konnen Fehlfunktionen/Fehlanwendungen vermeiden.

Wartung und Reinigung

Alle Komponenten)dürfen nicht mit Druckwasser gereinigt werden.

Halten Sie den Bildschirm Ihr's Bordcomputers sauber. Bei Verschmutzungen kann es zu fehlerhafter Helligeitserkennung kommt.

Verwenden Sie für die Reinigung Ihres Bordcomputers ein weiches, nur mit Wasser befeuchtetes Tuch. Verwenden Sie keine Reinigungsmittel.

Lassen Sie Ihr eBike-System mindestens einmal im Jahr technisch überprüfen (u.a. Mechanik, Aktualität der System-software).

Zusätzlich kann der Fahrradnehmer für den Servicetermine eine Laufleistung und/oder einen Zeitraum zugrunde legen. In thisem Fall wird Ihn den Bordcomputer nach jedem Einschalten die Fälligkeit des Serviceterminins anzeigen.

Für Service oder Reparaturen am eBike wenden Sie sich bitte an einen autorisierten Fahrradhandler.

Lassen Sie alle Reparaturen ausschließlich von einem autorisierten Fahrradtränder ausführten.

Kundendienst und Anwendungsberatung

Bei allen Fragen zum eBike-System und seinen Komponenten wenden Sie sich an einen autorisierten Fahrradhandler. Kontaktdaten autorisierter Fahrradhandler finden Sie auf der Internetseite www.bosch-ebike.com.

Transport

Wenn Sie Ihr eBike außerhalb Ihres Autos z.B. auf einem Autogepackträger mit sich führen, behmen Sie den Bordcomputer und den eBike-Akku ab, um Beschädigungen zu vermeiden.

Entsorgung

Antriebsinheit, Bordcomputer inkl. Bedieneinheit, Akku, Geschwindigkeitssensor, Zubehor und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführrt werden.

Werfen Sie eBikes und ihre Komponenten nicht in den Hausmull!

Gemäß der europäischen Richtlinie 2012/19/EU mussen nicht mehr gebrauchsfähige Elektrogeräte und gemäß der europäischen Richtlinie 2006/66/EG mussen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederverwendung zugeführrt werden.

Geben Sie nicht mehr gebrauchsfähige Bosch eBike-Komponentenitte bei einem autorisierten Fahrradhandler ab.

Änderungen vorbehalten.

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in dieser Betriebsanleitung verwendete Begriff Akku bezieht sich auf alle original Bosch eBike-Akkus.

Nehmen Sie keine Maßnahmen vor, die die Leistung oder die maximale Unterstützung des Geschwindigkeit Ihres Antriebes beeinflussen, insbesondere erhöhen. Sie gefährden damit möglicherweise sich und andere, und Sie bewegen sich dadurch gegebenenfalls illegal im öffentlichen Bereich.
▶ Nehmen Sie keinerlei Veränderungen an Ihr dem Bike-System vor oder bringen Sie keine weiteren Produkte an, welche geeignet waren, die Leistungsfähigkeit Ihres bike Systems zu erhöhen. Sie verringn hiermit in der Regel die Lebensdauer des Systems und risikieren Schaden an der Antriebsinheit und am Rad. Außer dem besteht die Gefahr, dass Ihnen Garantie- und Gewährleistungsansprüche auf das von Ihnen gkaufte Rad verloren gehen. Durch einen unsachgemäßem Umgang mit dem System gefährden Sie zudem ihre Sicherheit sowie die anderer Verkehrsteilnehmer und risikieren dadurch bei Unfallen, die auf die Manipulation zurückzuführen sind, hohe persönliche Haftungskosten und eventuell)sagar die Gefahr einer strafrechtlichen Verfolgung.
Offnen Sie die Antriebseinheit nicht selbst. Die Antriebseinheitarf nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen repariert werden. Damit wird gewährleistet, dass die Sicherheit der Antriebseinheit erhalten bleibt. Bei unberechtigtem Offnen der Antriebseinheit erlischt der Gewährleistungsanspruch.
Alle an der Antriebseinheit montierten Komponenten und alle anderen Komponenten des eBike-Antriebs (z.B. Kettenblatt, Aufnahme des Kettenblatts, Pedale) dürfen nur gegen baugleiche oder vom Fahrradhersteller speziell für Ihr eBike zugelassene Komponenten ausgetauscht werden. Damit wird die Antriebseinheit vor Überlastung und Beschädigung geschützt.
Nehmen Sie den Akku aus dem eBike, bevor Sie Arbeiten (z.B. Inspektion, Reparatur, Montage, Wartung,Arbeiten an der Kette etc.) am eBike beginnen, es mit dem Auto oder dem Flugzeug transportieren oder es aufbewahren. Bei unbeabsichtigter Aktivierung des eBike-Systems besteht Verletzungsgefahr.
Das eBike-System kann sich einschalten, wenn Sie das eBike rückwärts schieren oder die Pedale ruckwärts drehen.
Die Funktion SchieberilfearfasschlieBichbeim Schieben des eBikes verwendet werden.Haben die Ra

der des eBikes beim Benutzen der Schiebehilfe keinen Bodenkontakt, besteht Verletzungsgefahr.

• Wenn die Schieberhilfe eingeschaltet ist, drehen sich möglicherweise die Pedale mit. Achten Sie bei aktivierter Schieberhilfe darauf, dass ihre Beine genugend Abstand zu den sich drehenden Pedalen haben. Es besteht Verletzungsgefahr.

An Teilen des Antriebs können unter Extrembedingungen, wie z.B. anhaltend hohe Last mit niedriger Geschwindigkeit bei Berg-oder Lastenfahrten, Temperaturen >60^ vorkommen.

Kommen Sie nach einer Fahrt nicht ungeschützt mit Händen oder Beinen mit dem Gehäuse der Antriebsinheit in Berührung. Unter extremen Bedingungen, wie z.B. anhaltend hohe Drehmome te bei niedrigen Fahrgeschwindigkeiten oder bei Berg- und Lastenfahrten, konnen sehr hohe Temperaturen am Gehäuse erreicht werden.

Die Temperaturen, die am Gehäuse der Antriebseinheit entstehen können, werden durch folgende Faktoren be-einflusst:

• Umgebungstemperatur
  -Fahrprofil (Strecke/Steigung)
• Fahrdauer
• Unterstutzungsmod
• Nutzerverhalten (Eigenleistung)
  Gesamtgewicht (Fahrer, eBike, Gepack)
  Motorabdeckung der Antriebseinheit
• Entwärungseigenschaften des Fahrradrahmens
• Typ der Antriebseinheit und Art der Schaltung

Verwenden Sie nur original Bosch Akkus, die vom Hersteller für Ihr eBike zugelassen wurden. Der Gebrauch anderer Akkus kann zu Verletzungen und Brandgefahr führen. Bei Gebrauch anderer Akkus übernimmt Bosch keine Haftung und Gewährleistung.
- Beachten Sie alle nationalen Vorschriften zur Zulassung und Verwendung von eBikes.
Lesen und beachten Sie die Sicherheitschinweise und Anweisungen in allen Betriebsanleitungen des eBikeSystems sowie in der Betriebsanleitung Ihres eBikes.

Datenschutzhinweis

Beim Anschluss des eBikes an das Bosch DiagnosticTool werden Daten zu Zwecken der Produktverbesserung über die Nutzung der Bosch Antriebseinheit (u.a. Energieverbrauch, Temperatur etc.) an Bosch eBike Systems (Robert Bosch GmbH) übermittelt. Nahere Informationen erhalten Sie auf der Bosch eBike Websites www.bosch-ebike.com.

Produkt- und Leistungsbeschreibung

Bestimmungsgemäßer Gebrauch

Die Antriebseinheit ist ausschließlich zum Anrieb Ihrtes Bikes bestimmt undarf nicht für andere Zwecke verwendet werden.

Neben den hier dargestellen Funktionen kann es sein, dass jederzeit Softwareänderungen zur Fehlerbehebung und Funktionsänderungen eingeführt werden.

Abgebildete Komponenten

Einzelne Darstellungen in dieser Betriebsanleitung können, je nach Ausstattung Ihr's eBikes, von den tatsächlichen Gegebenheiten geringfügig abweichen.

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellungen auf den Grafikseiten zu Beginn der Anleitung.

(1) Antriebseinheit
(2) Geschwindigkeitssensor
(3) Speichenmagnet des Geschwindigkeitssensors
(4) Geschwindigkeitssensor (schmal) ^A)
(5) Magnet

A) abweichende Sensorform und Montageposition möglich

B) abweichende Montageposition möglich

Technische Daten

Antriebseinheit Active Line Active Line Plus Performance Line
Produkt-Code BDU310 BDU350 BDU365
Nenndauerleistung W 250 250 250
Drehmoment am Antrieb max. Nm 40 50 65
Nennspannung V= 36 36 36
Betriebstermperatur °C -5 ... +40 -5 ... +40 -5 ... +40
Lagertemperatur °C +10 ... +40 +10 ... +40 +10 ... +40
Schutzart IP 54	IP 54	IP 54
Gewicht, ca.	kg	2,9	3,2	3,2

Bosch eBike-System verwendet FreeRTOS (siehe http://www.freertos.org).

FahrradbeleuchtingA)
Spannung ca. B)	V=	12
maximale Leistung
- Vorderlicht	W	17,4
- Rücklicht	W	0,6

A) abhängig von gesetzlichen Regelungen nicht in allen landerspezifischen Ausführungen über den eBike-Akku möglich
B) Achten Sie beim Wechsel der Lampen darauf, ob die Lampen mit dem Bosch eBike-System kompatibel sind (fragen Sie Ihren Fahrradhander) und die angegebene Spannung übereinstimmt. Esoridae nur Lampen gleicher Spannung getauscht werden.

Falsch eingesetzte Lampen können zerstört werden!

Montage

Akku einsetzen und entnehmen

Zum Einsetzen des eBike-Akkus in das eBike und zum Entnehmenlesen und beachten Sie die Betriebsanleitung des Akkus.

Geschwindigkeitssensor überprüfen (siehe Bild A)

Speedsensor (standard)

Der Geschwindigkeitssensor (2) und der dazugehörige Speichenmagnet (3) müssen so montiert sein, dass sich der Speichenmagnet bei einer Umdrehung des Rades in einem

Abstand von mindestens 5mm und hochstens 17mm am Geschwindigkeitssensor vorbeibewegt.

Hinweis: Ist der Abstand zwischen Geschwindigkeitssensor (2) und Speichenmagnet (3) zu Klein oder zu groß, oder ist der Geschwindigkeitssensor (2) nicht richtig angeschlossen, fällt die Tachometeranzeige aus, und der eBike-Antrieb arbeitet im Notlaufprogramm.

Lösen Sie in thisem Fall die Schraube des Speichenmagnets (3) und befestigen Sie den Speichenmagnet so an der Speiche, dass er in der richtigen Entfernung an der Markierung des Geschwindigkeitsensors vorbeiläuft. Erscheint auch danach keine Geschwindigkeit in der Tachometeranzeige, wenden Sie sichitte an einen autorisierten Fahrrad-händler.

Speedsensor (slim)

Der Speedsensor (slim) (4) und der dazugehörige Magnet (5) sind ab Werk so montiert, dass sich der Magnet bei einer Umdrehung des Rades in einem Abstand von mindestens 2 mm und hochstens 8 mm am Geschwindigkeitssensor vorbeibewegt.

Bei konstruktiven Änderungen muss der korrekte Abstand zwischen Magnet und Sensor eingehalten werden (siehe Bild A).

Hinweis: Achten Sie beim Ein- und Ausbau des Hinterrades darauf, dass Sie den Sensor oder die Sensor-Halterung nicht beschädigen.

Betrieb

Inbetriebnahme

Voraussetzungen

Das eBike-System kann nur aktiviert werden, wenn folgende Voraussetzungen erfüllt sind:

-Ein ausreichend geladener Akku ist eingesetzt (siehe Betriebsanleitung des Akkus).
- Der Bordcomputer ist richtig in die Halterung eingesetzt (siehe Betriebsanleitung des Bordcomputers).
- Der Geschwindigkeitssensor ist richtig angeschlossen (siehe „Geschwindigkeitssensor überprüfen (siehe Bild A)“, Seite Deutsch - 2).

eBike-System ein-/ausschalten

Zum Einsatz des eBike-Systems haben Sie folgende,Möglichkeiten:

• Ist der Bordcomputer beim Einsetzen in die Halterung bereits eingeschaltet, dann wird das eBike-System automatisch aktiviert.
• Drücken Sie bei eingesetztem Bordcomputer und eingesetztem eBike-Akku einmal kurz die Ein-/Aus-Taste des Bordcomputers.
• Drücken Sie bei eingesetztem Bordcomputer die Ein-/ Aus-Taste des eBike-Akkus (es sind Fahrrodherstellerspezifische Lösungen möglich, bei denen kein Zugang zur Ein-/Aus-Taste des Akkus besteht; siehe Betriebsanleitung des Akkus).

Der Antrieb wird aktiviert, sobald Sie in die Pedale trenen (außer in der Funktion Schieberilfe, Schieberilfe ein-/aus-schalten). Die Motorleistung richtet sich nach dem eingestallenten Unterstützungslavel am Bordcomputer.

Sobald Sie im Normalbetrieb aufhören, in die Pedale zu treten, oder sobald Sie eine Geschwindigkeit von 25km / h erreicht haben, wird die Unterstützung durch den eBike-Antrieb abgescheltet. Der Antrieb wird automatisch wieder aktiviert, sobald Sie in die Pedale treten und die Geschwindigkeit unter 25km / h liegt.

Zum Ausschalten des eBike-Systems haben Sie folgende,Möglichkeiten:

• Drücken Sie die Ein-/Aus-Taste des Bordcomputers.

• Schalten Sie den eBike-Akku an dessen Ein-/Aus-Taste aus (es sind Fahrradhersteller-spezifische Lösungen möglich, bei denen kein Zugang zur Ein-/Aus-Taste des Akkus besteht; siehe Betriebsanleitung des Fahrradherstellers).

• Entnehmen Sie den Bordcomputer aus der Halterung. Wird etwa 10 min lang das eBike nicht bewegt und keine Taste am Bordcomputer gedrückt, schaltet sich das eBike-System aus Energiespargründen automatisch ab.

eShift (optional)

Unter eShift versteht man die Einbindung von elektronischen Schaltsystemen in das eBike-System. Die eShift-Komponenten sind vom Hersteller mit der Antriebseinheit elektrisch verbunden. Die Bedienung der elektronischen Schaltsysteme ist in einer eigenen Betriebsanleitung beschrieben.

Unterstützungslevel einstellen

Sie können am Bordcomputer einstellen, wie stark Sie der eBike-Antrieb beim Treten unterstützen. Der Unterstützungslevel kann jederzeit, auch während der Fahrt, geändert werden.

Hinweis: In einzelnen Ausführungen ist es möglich, dass der Unterstützungslevel voreingestellt ist und nicht geändert werden kann. Es ist auch möglich, dass weniger Unterstützungslevel zur Auswahl stehen, als hier angegeben.

Folgende Unterstützungslevel stehen maximal zur Verfügung:

• OFF: Die Motorunterstützung ist abgeschaltet, das eBike kann wie ein normales Fahrrad allein durch Treten fortbewegt werden. Die Schiebereilfe kann in thisem Unterstützungsevel nicht aktiviert werden.
• ECO: wirksame Unterstützung bei maximaler Effizienz, für maximale Reichweite
• TOUR: gleichmäßige Unterstützung, für Touren mit großer Reichweite
• SPORT/eMTB:

SPORT: kraftvolle Unterstützung, für sportives Fahren auf bergigen Strecken sowie für Stadtverkehr eMTB: optimale Unterstützung in jedem Terrain, sportliches Anfahrens, verbesserte Dynamik, maximale Performance (eMTB ist nur in Kombination mit den Antriebsinheiten BDU250P CX, BDU365, BDU450 CX und BDU480 CX verfügbar. Es ist gegebenenfalls ein Software-Update erforderlich.)
- TURBO: maximale Unterstützung bis in hohe Trittfrequenzen, für sportives Fahren

Die abgerufene Motorleistung erscheint auf dem Display des Bordcomputers. Die maximale Motorleistung hängt vom gewählten Unterstützungslevel ab.

Unterstützungslever Unterstützungsfaktor
	A)
	Active Line(BDU310)	Active Line Plus(BDU350)	Performance Line(BDU365)
ECO	40 % 40 % 55 %
TOUR	100 % 100 % 120 %
SPORT/eMTB	150 % 180 % 200 %/dynamisch		B)
TURBO	250 % 270 % 300 %

A) Der Unterstützungsfaktor kann bei einzelnen Ausführungen abweichen.
B) Unterstützungsstufe dynamisch-progressiv zwischen TOUR- und TURBO-Modus

Schieberhilfe ein-/ausschalten

Die Schiebehilfe kann Ihnen das Schiben des eBikes erleichtern. Die Geschwindigkeit in dieser Funktion ist abhängig vom eingelegten Gang und kann maximal 6km / h erreichen. Je kleiner der gewähte Gang ist,esto geringer ist die Geschwindigkeit in der Funktion Schiebehilfe (bei voller Leistung).

Die Funktion SchieberhilfearfasschlieBichbeim Schieber des eBikes verwendet werden.Haben die Rder des eBikes beim Benutzen der Schieberhilfe keinen Bodenkontakt,besteht Verletzungsgefahr.

Zum Aktivieren der Schiebereilfe drücken Sie kurz die Taste WALK an Ihrm Bordcomputer. Nach der Aktivierung drucken Sie innerhalb von 3 s die Taste + und halten sie gedruckt. Der Antrieb des eBikes wird eingeschaltet.

Hinweis: Die Schiebehilfe kann im Unterstützungslevel OFF nicht aktiviert werden.

Die Schiebereilfe wird ausgeschaltet, sobald eines der folgenden Ereignisse eintritt:

• Sie lassen die Taste + los,
• die Räder des eBikes werden blockiert (z.B. durch Bremsen oder Anstoßen an ein Hindernis),
• die Geschwindigkeit überschreitet 6km / h

Die Funktionswise der Schiebereilfe unterliegt länderspezifischen Bestimmungen und kann deshalb von der oben genannten Beschreibung abweichen oder deaktiviert sein.

Fahrradbeleuchting ein-/ausschalten

In der Ausführung, bei der das Fahrtlicht durch das eBike-System gespeist wird, konnen über den Bordcomputer gleichzeitig Vorderlicht und Rücklicht ein- und ausgeschaltet werden.

Prufen Sie vor jedem Fahrtantritt die korrekte Funktion ihrer Fahrradbeleuchtung.

Hinweise zum Fahren mit dem eBike-System

Wann arbeitet der eBike-Antrieb?

Der eBike-Anrieb unterstützt Sie beim Fahren, solange Sie in die Pedale treten. Ohne Pedaltreten erfolgt keine Unterstützung. Die Motorleistung ist immer abhängig von der beim Treten eingesetzten Kraft.

Setzen Sie weniger Kraft ein, wird die Unterstützung geringer sein, als wenn Sie viel Kraft einsetzen. Das gilt unabhängig vom Unterstützungsglevel.

Der eBike-Antrieb schaltet sich automatisch bei Geschwindigkeiten über 25km / h ab. Fällt die Geschwindigkeit unter 25km / h , steht der Antrieb automatisch wieder zur Verfugung.

Eine Ausnahme gilt für die Funktion Schieberhilfe, in der das eBike ohne Pedaltreten mit geringer Geschwindigkeit geschoben werden kann. Bei der Nutzung der Schieberhilfe konnen sich die Pedale mitdrehen.

Sie können das eBike jederzeit auch ohne Unterstützung wie ein normales Fahrrad fahren, indem Sie entweder das eBike-System ausschalten oder den Unterstützungsglevel auf OFF stellen. Das Gleiche gilt bei leerem Akku.

Zusammenspiel des eBike-Systems mit der Schaltung

Auch mit eBike-Antrieb sollen den Sie die Schaltung wie bei einem normalen Fahrrad benutzen (beachten Sie dazu die Betriebsanleitung Ihres eBikes).

Unabhängig von der Art der Schaltung ist es ratsam, während des Schaltvorganges das Treten kurz zu unterbrechen. Dadurch wird das Schalten erreichtert und die Abnutzung des Antriebsstranges reduziert.

Durch die Wahl des richtigen Ganges konnen Sie bei gleichchem Krafteinsatz die Geschwindigkeit und die Reichweite erhöhen.

Erste Erfahrungen sammeln

Esistempfehlenswert,dieerstenErfahrungenmit dem eBikeabseitsvielfebafrener StraBen zu sammeln.

Probieren Sie entsprechliche Unterstützungslevel aus. Beginnen Sie mit dem kleinsten Unterstützungslevel. Sobald Sie sich safer fühlen, können Sie mit dem eBike wie mit jeder Fahrrad am Verkehr teilnehmen.

Testen Sie die Reichweite Ihres eBikes unter entsprechlich-chen Bedingungen, bevor Sie langere, anspruchsvolle Fahr-ten planen.

Einflüsse auf die Reichweite

Die Reichweite wird von vielen Faktoren beeinflusst, wie zum Beispiel:

• Unterstützungsslevel,
  -Geschwindigkeit,

• Schaltverhalten,

• Art der Reifen und Reifendruck,
• Alter und Pflegezustand des Akkus,
• Streckenprofil (Steigungen) und -beschaffenheit (Fahrbahnbelag),
  Gegenwind und Umgebungstemperatur,
  Gewicht von eBike, Fahrer und Gepack.

Deshalb ist es nicht möglich, die Reichweite vor Antritt einer Fahrt und während einer Fahrt exakt vorherzusagen. Allgemein gilt jedoch:

• Bei gleichem Unterstützungslevel des eBike-Antriebs: Je weniger Kraft Sie einsetzen müssen, um eine bestimmte Geschwindigkeit zu erreichen (z.B. durch optimales Benutzten der Schaltung), umso weniger Energie wird der eBike-Anrieb verbrauchen und umso größter wird die Reichweite einer Akkuladung sein.
• Je hoher der Unterstützungsl level bei ansonsten gleichen Bedingungen gewählt wird, umso geringer ist die Reichweite.

Pfleglicher Umgang mit dem eBike

Beachten Sie die Betriebs- und Lagertemperatures der eBike-Komponenten. Schützen Sie Antriebseinheit, Bordcomputer und Akku vor extremen Temperatures (z.B. durch intensive Sonneneinstruhlung ohne gleichzeitige Belüftung). Die Komponenten (besonders der Akku) können durch extreme Temperatures beschädigt werden.

Lassen Sie Ihr eBike-System mindestens einmal im Jahr technisch überprüfen (u.a. Mechanik, Aktualität der System-software).

Für Service oder Reparaturen am eBike wenden Sie sich bitte an einen autorisierten Fahrradhandler.

Wartung und Service

Wartung und Reinigung

Achten Sie beim Wechsel der Lampen darauf, ob die Lampen mit dem Bosch eBike-System kompatibel sind (fragen Sie ihren Fahrradnehmer) und die angegebene Spannung übereinstimmt. Es dürfen nur Lampen gleicher Spannung getauscht werden.

Alle Komponenten inklusive der Antriebseinheit)durfen nicht ins Wasser getaucht oder mit Druckwasser gereinigt werden. Lassen Sie Ihr eBike-System mindestensomal im Jahr technisch uberprüfen (u.a.Mechanik, Aktualitat der System-software).

Für Service oder Reparaturen am eBike wenden Sie sich bitte an einen autorisierten Fahrradhandler.

Kundendienst und Anwendungsberatung

Bei allen Fragen zum eBike-System und seinen Komponenten wenden Sie sich an einen autorisierten Fahrradhandler. Kontaktdaten autorisierter Fahrradhandler finden Sie auf der Internetseite www.bosch-ebike.com.

Entsorgung

Antriebsinheit, Bordcomputer inkl. Bedieneinheit, Akku, Geschwindigkeitssensor, Zubehor und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführrt werden.

Werfen Sie eBikes und ihre Komponenten nicht in den Hausmull!

Gemäß der europäischen Richtlinie 2012/19/EU mussen nicht mehr gebrauchsfähige Elektrogeräte und gemäß der europäischen Richtlinie 2006/66/EG mussen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederverwendung zugeführrt werden.

Geben Sie nicht mehr gebrauchsfähige Bosch eBike-Komponentenitte bei einem autorisierten Fahrradhandler ab.

Änderungen vorbehalten.

de Originalbetriebsanleitung

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in dieser Betriebsanleitung verwendete Begriff Akku bezieht sich auf alle original Bosch eBike-Akkus.

Nehmen Sie keine Maßnahmen vor, die die Leistung oder die maximale Unterstützung des Geschwindigkeit Ihres Antriebes beeinflussen, insbesondere erhöhen. Sie gefährden damit möglicherweise sich und andere, und Sie bewegen sich dadurch gegebenenfalls illegal im öffentlichen Bereich.
▶ Nehmen Sie keinerlei Veränderungen an Ihr dem Bike-System vor oder bringen Sie keine weiteren Produkte an, welche geeignet waren, die Leistungsfähigkeit Ihres bike Systems zu erhöhen. Sie verringn hiermit in der Regel die Lebensdauer des Systems und risikieren Schaden an der Antriebsinheit und am Rad. Außer dem besteht die Gefahr, dass Ihnen Garantie- und Gewährleistungsansprüche auf das von Ihnen gkaufte Rad verloren gehen. Durch einen unsachgemäßem Umgang mit dem System gefährden Sie zudem ihre Sicherheit sowie die anderer Verkehrsteilnehmer und risikieren dadurch bei Unfallen, die auf die Manipulation zurückzuführen sind, hohe persönliche Haftungskosten und eventuell)sagar die Gefahr einer strafrechtlichen Verfolgung.
Offnen Sie die Antriebseinheit nicht selbst. Die Antriebseinheitarf nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen repariert werden. Damit wird gewährleistet, dass die Sicherheit der Antriebseinheit erhalten bleibt. Bei unberechtigtem Offnen der Antriebseinheit erlischt der Gewährleistungsanspruch.
Alle an der Antriebseinheit montierten Komponenten und alle anderen Komponenten des eBike-Antriebs (z.B. Kettenblatt, Aufnahme des Kettenblatts, Pedale) dürfen nur gegen baugleiche oder vom Fahrradhersteller speziell für Ihr eBike zugelassene Komponenten ausgetauscht werden. Damit wird die Antriebseinheit vor Überlastung und Beschädigung geschützt.
Nehmen Sie den Akku aus dem eBike, bevor Sie Arbeiten (z.B. Inspektion, Reparatur, Montage, Wartung,Arbeiten an der Kette etc.) am eBike beginnen, es mit dem Auto oder dem Flugzeug transportieren oder es aufbewahren. Bei unbeabsichtigter Aktivierung des eBike-Systems besteht Verletzungsgefahr.
Die Funktion SchieberhilfearfasschlieBich beim Schieber des eBikes verwendet werden.Haben die Rader des eBikes beim Benutzen der Schieberhilfe keinen Bodenkontakt,besteht Verletzungsgefahr.
- Wenn die Schiebereife eingeschaltet ist, drehen sich möglicherweise die Pedale mit. Achten Sie bei aktivier

ter Schiebereilfe darauf, dass ihre Beine genugend Abstand zu den sich drehenden Pedalen haben. Es besteht Verletzungsgefahr.

An Teilen des Antriebs können unter Extrembedingungen, wie z.B. anhaltend hohe Last mit niedriger Geschwindigkeit bei Berg-oder Lastenfahrten, Temperaturen >60^ vorkommen.

Kommen Sie nach einer Fahrt nicht ungeschützt mit Händen oder Beinen mit dem Gehäuse der Antriebs-einheit in Berührung. Unter extremen Bedingungen, wie z.B. anhaltend hohe Drehmomoente bei niedrigen Fahrgeschwindigkeiten oder bei Berg- und Lastenfahrten, konnen sehr hohe Temperaturen am Gehäuse erreicht werden.

Die Temperaturen, die am Gehäuse der Antriebseinheit entstehen können, werden durch folgende Faktoren be-einflusst:

• Umgebungstemperatur
  -Fahrprofil (Strecke/Steigung)
• Fahrdauer
• Unterstützungsmodi
• Nutzerverhalten (Eigenleistung)
  Gesamtgewicht (Fahrer, eBike, Gepack)
  Motorabdeckung der Antriebseinheit
• Entwärungseigenschaften des Fahrradrahmens
• Typ der Antriebseinheit und Art der Schaltung

Verwenden Sie nur original Bosch Akkus, die vom Hersteller für Ihr eBike zugelassen wurden. Der Gebrauch anderer Akkus kann zu Verletzungen und Brandgefahr führen. Bei Gebrauch anderer Akkus übernimmt Bosch keine Haftung und Gewährleistung.
Beachten Sie alle nationalen Vorschriften zur Zulassung und Verwendung von eBikes.
Lesen und beachten Sie die Sicherheitshinweise und Anweisungen in allen Betriebsanleitungen des eBikeSystems sowie in der Betriebsanleitung Ihres eBikes.

Datenschutzhinweis

Beim Anschluss des eBikes an das Bosch DiagnosticTool werden Daten zu Zwecken der Produktverbesserung über die Nutzung der Bosch Antriebseinheit (u.a. Energieverbrauch, Temperatur etc.) an Bosch eBike Systems (Robert Bosch GmbH) übermittelt. Nahere Informationen erhalten Sie auf der Bosch eBike Websites www.bosch-ebike.com.

Produkt- und Leistungsbeschreibung

Bestimmungsgemäßer Gebrauch

Die Antriebseinheit ist ausschließlich zum Anrieb Ihrtes Bikes bestimmt undarf nicht für andere Zwecke verwendet werden.

Neben den hier dargestellen Funktionen kann es sein, dass jederzeit Softwareänderungen zur Fehlerbehebung und Funktionsänderungen eingeführt werden.

Abgebildete Komponenten

Einzelne Darstellungen in dieser Betriebsanleitung können, je nach Ausstattung Ihr's eBikes, von den tatsächlichen Gegebenheiten geringfügig abweichen.

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellungen auf den Grafikseiten zu Beginn der Anleitung.

(1) Antriebseinheit
(2) Geschwindigkeitssensor
(3) Speichenmagnet des Geschwindigkeitssensors
(4) Geschwindigkeitssensor (schmal) ^A)
(5) Magnet

A) abweichende Sensorform und Montageposition möglich

B) abweichende Montageposition möglich

Technische Daten

Antriebsinheit Drive Unit
	Performance Line CX/Cargo Line	Drive Unit Performance Line Speed/Cargo Line Speed
Produkt-Code BDU450 CX BDU490P
Nenndauerleistung W 250 250
Drehmoment am Antrieb max. Nm 85 75/85		A)
Nennspannung V=36 36
Betriebstemperatur °C -5 ... +40 -5 ... +40
Lagertemperatur °C +10 ... +40 +10 ... +40
Schutzart IP 54 IP 54
Gewicht, ca. kg 3 3

A) wird vom Fahrradhersteller festgelegt
Bosch eBike-System verwendet FreeRTOS (siehe http://www.freertos.org).

FahrradbeleuchtingA)
Spannung ca. B)	V=	12
maximale Leistung
- Vorderlicht	W	17,4
- Rücklicht	W	0,6

A) abhängig von gesetzlichen Regelungen nicht in allen länderspezifischen Ausführungen über den eBike-Akku möglich
B) Achten Sie beim Wechsel der Lampen darauf, ob die Lampen mit dem Bosch eBike-System kompatibel sind (fragen Sie Ihren Fahrradhandler) und die angegebene Spannung übereinstimmt. Esoridae nur Lampen gleicher Spannung getauscht werden.

Falsch eingesetzte Lampen können zerstört werden!

Montage

Akku einsetzen und entnehmen

Zum Einsetzen des eBike-Akkus in das eBike und zum Entnehmen lessen und beachten Sie die Betriebsanleitung des Akkus.

Geschwindigkeitssensor überprüfen (siehe Bild A)

Speedsensor (standard)

Der Geschwindigkeitssensor (2) und der dazugehörige Speichenmagnet (3) müssen so montiert sein, dass sich der Speichenmagnet bei einer Umdrehung des Rades in einem Abstand von mindestens 5mm und hochstens 17mm am Geschwindigkeitssensor vorbeibewegt.

Hinweis: Ist der Abstand zwischen Geschwindigkeitssensor (2) und Speichenmagnet (3) zu Klein oder zu groß, oder ist der Geschwindigkeitssensor (2) nicht richtig angeschlossen,

fällt die Tachometeranzeige aus, und der eBike-Antrieb arbeitet im Notlaufprogramm.

Lösen Sie in thisem Fall die Schraube des Speichenmagnets (3) und befestigen Sie den Speichenmagnet so an der Speiche, dass er in der richtigen Entfernung an der Markierung des Geschwindigkeitsensors vorbeiläuft. Erscheint auch danach keine Geschwindigkeit in der Tachometeranzeige, wenden Sie sichitte an einen autorisierten Fahrrad-händler.

Speedsensor (slim)

Der Speedsensor (slim) (4) und der dazugehörige Magnet (5) sind ab Werk so montiert, dass sich der Magnet bei einer Umdrehung des Rades in einem Abstand von mindestens 2 mm und hochstens 8 mm am Geschwindigkeitssensor vorbeibewegt.

Bei konstruktiven Änderungen muss der korrekte Abstand zwischen Magnet und Sensor eingehalten werden (siehe Bild A).

Hinweis: Achten Sie beim Ein- und Ausbau des Hinterrades darauf, dass Sie den Sensor oder die Sensor-Halterung nicht beschädigen.

Betrieb

Inbetriebnahme

Voraussetzungen

Das eBike-System kann nur aktiviert werden, wenn folgende Voraussetzungen erfüllt sind:

-Ein ausreichend geladener Akku ist eingesetzt (siehe Betriebsanleitung des Akkus).
- Der Bordcomputer ist richtig in die Halterung eingesetzt (siehe Betriebsanleitung des Bordcomputers).
- Der Geschwindigkeitssensor ist richtig angeschlossen (siehe „Geschwindigkeitssensor überprüfen (siehe Bild A)“, Seite Deutsch - 2).

eBike-System ein-/ausschalten

Zum Einsatz des eBike-Systems haben Sie folgende,Möglichkeiten:

• Ist der Bordcomputer beim Einsetzen in die Halterung bereits eingeschaltet, dann wird das eBike-System automatisch aktiviert.
• Drücken Sie bei eingesetztem Bordcomputer und eingesetztem eBike-Akku einmal kurz die Ein-/Aus-Taste des Bordcomputers.
• Drücken Sie bei eingesetztem Bordcomputer die Ein-/ Aus-Taste des eBike-Akkus (es sind Fahrradherstellerspezifische Lösungen möglich, bei denen kein Zugang zur Ein-/Aus-Taste des Akkus besteht; siehe Betriebsanleitung des Akkus).

Der Antrieb wird aktiviert, sobald Sie in die Pedale treten (außer in der Funktion Schieberilfe, Schieberilfe ein-/aus-schalten). Die Motorleistung richtet sich nach dem eingestallenten Unterstützungslavel am Bordcomputer.

Sobald Sie im Normalbetrieb aufhoren, in die Pedale zu treten, oder sobald Sie eine Geschwindigkeit von 25 / 45km / h

erreicht haben, wird die Unterstützung durch den eBike-Antrieb abgescheltet. Der Antrieb wird automatisch wieder aktiviert, sobald Sie in die Pedale treten und die Geschwindigkeit unter 25 / 45km / h liegt.

Zum Ausschalten des eBike-Systems haben Sie folgende Moglichkeiten:

• Drücken Sie die Ein-/Aus-Taste des Bordcomputers.

• Schalten Sie den eBike-Akku an dessen Ein-/Aus-Taste aus (es sind Fahrradhersteller-spezifische Lösungen möglich, bei denen kein Zugang zur Ein-/Aus-Taste des Akkus besteht; siehe Betriebsanleitung des Fahrradherstellers).

• Entnehmen Sie den Bordcomputer aus der Halterung. Wird etwa 10 min lang das eBike nicht bewegt und keine Taste am Bordcomputer gedrückt, schaltet sich das eBike-System aus Energiespargründen automatisch ab.

eShift (optional)

Unter eShift versteht man die Einbindung von elektronischen Schaltsystemen in das eBike-System. Die eShift-Komponenten sind vom Hersteller mit der Antriebseinheit elektrisch verbunden. Die Bedienung der elektronischen Schaltsysteme ist in einer eigenen Betriebsanleitung beschrieben.

Unterstützungslevel einstellen

Sie können am Bordcomputer einstellen, wie stark Sie der eBike-Antrieb beim Treten unterstützen. Der Unterstützungslevel kann jederzeit, auch während der Fahrt, geändert werden.

Hinweis: In einzelnen Ausführungen ist es möglich, dass der Unterstützungslevel voreingestellt ist und nicht geändert werden kann. Es ist auch möglich, dass weniger Unterstützungslevel zur Auswahl stehen, als hier angegeben.

Folgende Unterstützungslevel stehen maximal zur Verfügung:

• OFF: Die Motorunterstützung ist abgescheltet, das eBike kann wie ein normales Fahrrad allein durch Treten fortbewegt werden. Die Schiebereilfe kann in dieserem Unterstützungsevel nicht aktiviert werden.
• ECO: wirksame Unterstützung bei maximaler Effizienz, für maximale Reichweite
• TOUR: gleichmäßige Unterstützung, für Touren mit großer Reichweite

- SPORT/eMTB:

SPORT: kraftvolle Unterstützung, für sportives Fahren auf bergigen Strecken sowie für Stadtverkehr eMTB: optimale Unterstützung in jedem Terrain, sportliches Anfahren, verbesserte Dynamik, maximale Performance (eMTB ist nur in Kombination mit den Antriebseinheiten BDU250P CX, BDU365, BDU450 CX und BDU480 CX verfügbar. Es ist gegebenenfalls ein Software-Update erforderlich.)

• TURBO: maximale Unterstützung bis in hohe Trittfrequenzen, für sportives Fahren
  Die abgerufene Motorleistung erscheint auf dem Display des Bordcomputers. Die maximale Motorleistung hängt vom gewählten Unterstützungslevel ab.

Unterstützungsl level Unterstützungsfaktor		A)
	Performance Line (BDU490P)	Performance Line CX (BDU450 CX)	Cargo Line
ECO	60 % 60 % 60 %
TOUR	140 % 140 % 140 %
SPORT/eMTB	240 % 240/140...340 %	(B)	240 %
TURBO	340 % 340 % 400 %

A) Der Unterstützungsfaktor kann bei einzelnen Ausführungen abweichen.
B) Maximalwert

Schiebehilfe ein-/ausschalten

Die Schiebehilfe kann Ihnen das Schiben des eBikes erleichtern. Die Geschwindigkeit in dieser Funktion ist abhängig vom eingelegten Gang und kann maximal 6km / h erreichen. Je kleiner der gewählte Gang ist,为重点 geringer ist die Geschwindigkeit in der Funktion Schiebehilfe (bei voller Leistung).

Die Funktion SchieberhilfearfasschlieBich beim Schieber des eBikes verwendet werden. Haben die Rder des eBikes beim Benutzen der Schieberhilfe keinen Bodenkontakt,besteht Verletzungsgefahr.

Zum Aktivieren der Schiebereife drücken Sie kurz die Taste

WALK an Ihrbordcomputer. Nach der Aktivierung drücken Sie innerhalb von 3 s die Taste + und halten sie gedruckt. Der Antrieb des eBikes wird eingeschaltet.

Hinweis: Die Schiebehilfe kann im Unterstützungslevel OFF nicht aktiviert werden.

Die Schiebereilfe wird ausgeschaltet, sobald eines der folgenden Ereignisse eintritt:

• Sie{lassen die Taste ^+ los,
• die Räder des eBikes werden blockiert (z.B. durch Bremsen oder Anstoßen an ein Hindernis),
• die Geschwindigkeit überschreitet 6km / h

Die Funktionswise der Schiebereilfe unterliegt länderspezifischen Bestimmungen und kann deshalb von der oben genannten Beschreibung abweichen oder deaktiviert sein.

Fahrradbeleuchting ein-/ausschalten

In der Ausführung, bei der das Fahrtlicht durch das eBike-System gespeist wird, konnen über den Bordcomputer gleichzeitig Vorderlicht und Rücklicht ein- und ausgeschaltet werden.

Prufen Sie vor jedem Fahrtantritt die korrekte Funktion ihrer Fahrradbeleuchtung.

Hinweise zum Fahren mit dem eBike-System

Wann arbeitet der eBike-Antrieb?

Der eBike-Antrieb unterstützt Sie beim Fahren, solange Sie in die Pedale tren. Ohne Pedaltreten erfolgt keine Unterstützung. Die Motorleistung ist immer abhängig von der beim Treten eingesetzten Kraft.

Setzen Sie weniger Kraft ein, wird die Unterstützung geringer sein, als wenn Sie viel Kraft einsetzen. Das gilt unabhängig vom Unterstützungsglevel.

Der eBike-Anrieb schaltet sich automatisch bei Geschwindigkeiten über 25 / 45km / h ab. Fällt die Geschwindigkeit unter 25 / 45km / h , steht der Antrieb automatisch wieder zur Verfugung.

Eine Ausnahme gilt für die Funktion Schieberhilfe, in der das eBike ohne Pedaltreten mit geringer Geschwindigkeit geschoben werden kann. Bei der Nutzung der Schieberhilfe konnen sich die Pedale mitdrehen.

Sie können das eBike jederzeit auch ohne Unterstützung wie ein normales Fahrrad fahren, indem Sie entweder das eBike-System ausschalten oder den Unterstützungslvel auf OFF stellen. Das Gleiche gilt bei leerem Akku.

Zusammenspiel des eBike-Systems mit der Schaltung

Auch mit eBike-Antrieb sollen den Sie die Schaltung wie bei einem normalen Fahrrad benutzen (beachten Sie dazu die Betriebsanleitung Ihres eBikes).

Unabhängig von der Art der Schaltung ist es ratsam, während des Schaltvorganges das Treten kurz zu unterbrenen. Dadurch wird das Schalten erleichtert und die Abnutzung des Antriebsstranges reduziert.

Durch die Wahl des richtigen Ganges konnen Sie bei gleichchem Krafteinsatz die Geschwindigkeit und die Reichweite erhöhen.

Erste Erfahrungen sammeln

Esistempfehlenswert,dieerstenErfahrungenmit dem eBikeabseitsvielbefahrenerStraBenzusammeln.

Probieren Sie entsprechliche Unterstützungslevel aus. Beginnen Sie mit dem kleinsten Unterstützungslevel. Sobald Sie sich sicher fuhlen, konnen Sie mit dem eBike wie mit jeder Fahrrad am Verkehr teilnehmen.

Testen Sie die Reichweite Ihres eBikes unter entsprechlichen Bedingungen, bevor Sie langere, anspruchsvolle Fahrten planen.

Einflüsse auf die Reichweite

Die Reichweite wird von vielen Faktoren beeinflusst, wie zum Beispiel:

• Unterstützungslever,
  -Geschwindigkeit,

• Schaltverhalten,

• Art der Reifen und Reifendruck,
• Alter und Pflegezustand des Akkus,
• Streckenprofil (Steigungen) und -beschaffenheit (Fahrbahnbelag),
  Gegenwind und Umgebungstemperatur,
  Gewicht von eBike, Fahrer und Gepack.

Deshalb ist es nicht möglich, die Reichweite vor Antritt einer Fahrt und während einer Fahrt exakt vorherzusagen. Allgemein gilt jedoch:

• Bei gleichem Unterstützungslevel des eBike-Antriebs: Je weniger Kraft Sie einsetzen müssen, um eine bestimmte Geschwindigkeit zu erreichen (z.B. durch optimales Benutzten der Schaltung), umso weniger Energie wird der eBike-Anrieb verbrauchen und umso größter wird die Reichweite einer Akkuladung sein.
• Je hoher der Unterstützungsl level bei ansonsten gleichen Bedingungen gewählt wird, umso geringer ist die Reichweite.

Pfleglicher Umgang mit dem eBike

Beachten Sie die Betriebs- und Lagertemperatures der eBike-Komponenten. Schützen Sie Antriebseinheit, Bordcomputer und Akku vor extremen Temperatures (z.B. durch intensive Sonneneinstrahlung ohne gleichzeitige Belüftung). Die Komponenten (besonders der Akku) können durch extreme Temperatures beschädigt werden.

Lassen Sie Ihr eBike-System mindestens einmal im Jahr technisch überprüfen (u.a. Mechanik, Aktualität der System-software).

Für Service oder Reparaturen am eBike wenden Sie sich)):itte an einen autorisierten Fahrradhandler.

Wartung und Service

Wartung und Reinigung

Achten Sie beim Wechsel der Lampen darauf, ob die Lampen mit dem Bosch eBike-System kompatibel sind (fragen Sie ihren Fahrradnehmer) und die angegebene Spannung übereinstimmt. Es dürfen nur Lampen gleicher Spannung getauscht werden.

Alle Komponenten inklusive der Antriebseinheit)durfen nicht ins Wasser getaucht oder mit Druckwasser gereinigt werden. Lassen Sie Ihr eBike-System mindestensomal im Jahr technisch uberprüfen (u.a.Mechanik, Aktualitat der System-software).

Für Service oder Reparaturen am eBike wenden Sie sich bitte an einen autorisierten Fahrradhandler.

Kundendienst und Anwendungsberatung

Bei allen Fragen zum eBike-System und seinen Komponenten wenden Sie sich an einen autorisierten Fahrradhandler. Kontaktdaten autorisierter Fahrradhandler finden Sie auf der Internetseite www.bosch-ebike.com.

Entsorgung

Antriebsinheit, Bordcomputer inkl. Bedieneinheit, Akku, Geschwindigkeitssensor, Zubehor und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführrt werden.

Werfen Sie eBikes und ihre Komponenten nicht in den Hausmull!

Gemäß der europäischen Richtlinie 2012/19/EU mussen nicht mehr gebrauchsfähige Elektrogeräte und gemäß der europäischen Richtlinie 2006/66/EG mussen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederverwendung zugeführrt werden.

Geben Sie nicht mehr gebrauchsfähige Bosch eBike-Komponentenitte bei einem autorisierten Fahrradhandler ab.

Änderungen vorbehalten.

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen

konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Die Inhaltsstoffe von Lithium-Ionen-Batteriezellen sind grundsatzlich unter bestimmen Bedingungen entflammbar. Machen Sie sich daher mit den Verhaltensregeln in dieser Betriebsanleitung vertraut.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in dieser Betriebsanleitung verwendete Begriff Akku bezieht sich auf alle original Bosch eBike-Akkus.

▶ Nehmen Sie den Akku aus dem eBike, bevor Sie Arbeits-ten (z.B. Inspektion, Reparatur, Montage, Wartung, Arbeitsen an der Kette etc.) am eBike beginnen, es mit dem Auto oder dem Flugzeug transportieren oder es aufbewahren. Bei unbeabsichtigter Aktivierung des eBike-Systems besteht Verletzungsgefahr.
Öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses. Bei geöffnetem Akku entfällt jeglicher Garantienganspruch.
Schützen Sie den Akku vor Hitze (z.B. auch vor dauernder Sonneneinstrahlung), Feuer und dem Eintauchen in Wasser. Lager oder betreiben Sie den Akku nicht in der Nähe vonHEYen oder brennbaren Objekt. Es besteht Explosionsgefahr.
Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nageln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen konnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben. Bei in thisem Zusammenhang entstandenen Kurzschlusschäden entfällt jeglicher Anspruch auf Garantie durch Bosch.
Vermeiden Sie mechanische Belastungen oder starke Hitzeinwirkung. Diese konnten die Batteriezellen beschädigen und zum Austritt von entflammbaren Inhaltsstoßen führen.
Platzieren Sie das Ladegerät und den Akku nicht in der Nähe von brennbaren Materialien. Laden Sie die Akkus nur in trockenem Zustand und an brandsicherer Stelle. Wegen der beim Laden auftretenden Erwärung besteht Brandgefahr.
Der eBike-Akkuarf nicht unbeaufsichtigt geladen werden.
Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei Kontakt mit Wasser abspullen. Wenn die Flüssigkeit in die Augen kommt, behmen Sie zusammen arztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

Akkus dürfen keinen mechanischen Stöben ausgesetzt werden. Es besteht die Gefahr, dass der Akku beschädigt wird.
Bei Beschädigung oder unsachgemäßem Gebrauch des Akkus können Dämpfe austreten. Führren Sie Frischluft zu und suchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen.
Laden Sie den Akku nur mit original Bosch Ladegeräten. Bei Benutzung von nicht original Bosch Ladegeräten kann eine Brandgebung nicht ausgeschlossen werden.
Verwenden Sie den Akku nur in Verbindung mit eBikes mit original Bosch eBike-Antriebssystem. Nur so wird der Akku vor gefährlicher Überlastung geschützt.
Verwenden Sie nur original Bosch Akkus, die vom Hersteller für Ihr eBike zugelassen wurden. Der Gebrauch anderer Akkus kann zu Verletzungen und Brandgefahr führen. Bei Gebrauch anderer Akkus übernimmt Bosch keine Haftung und Gewährleistung.
Benutzen Sie den Gepäckträger-Akku nicht als Griff. Wenn Sie das eBike am Akku hochheiten, konnen Sie den Akku beschädigen.
Halten Sie den Akku von Kindern fern.
Lesen und beachten Sie die Sicherheitshinweise und Anweisungen in allen Betriebsanleitungen des eBikeSystems sowie in der Betriebsanleitung Ihres eBikes.

Die Sicherheit unserer Kunden und Produkte ist uns wichtig. Unsere eBike-Akkus sind Lithium-lonen-Akkus, die nach Stand der Technik entwickelt und hergestellt werden. Einschlägige Sicherheitsnormen halten wir ein oder übertreffen diese sogar. Im geladenen Zustand haben diese Lithium-lonen-Akkus einen hohen Energieinhalt. Im Falle eines Defektes (ggf. von außen nicht erkennbar) konnen Lithium-lonen-Akkus in sehr seltenen Fälle und unter ungünstigen Umständen in Brand geraten.

Datenschutzhinweis

Beim Anschluss des eBikes an das Bosch Diagnostic Tool werden Daten zu Zwecken der Produktverbesserung über die Nutzung der Bosch eBike-Akkus (u.a. Temperatur, Zellspannung etc.) an Bosch eBike Systems (Robert Bosch GmbH) übermittelt. Nahere Informationen erhalten Sie auf der Bosch eBike-Website www.bosch-ebike.com.

Produkt- und Leistungsbeschreibung

Bestimmungsgemäß Gerbrauch

Die Bosch eBike-Akkus sind ausschlieblich für die Stromversorgung ihrer eBike-Antriebseinheit bestimmt und dürfen nicht für andere Zwecke verwendet werden.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellungen auf den Grafikseiten zu Beginn der Anleitung.

Deutsch - 2

Alle Darstellungen von Fahrradteilen außer den Akkus und ihren Halterungen sind schematisch und konnen bei ihrer eBike abweichen.

Neben den hier dargestellen Funktionen kann es sein, dass jederzeit Softwareänderungen zur Fehlerbehebung und Funktionsdifferungen eingeführt werden.

(1) Halterung des Gepäckträger-Akkus
(2)Gepacktrager-Akku
(3) Betriebs- und Ladezustandsanzeige
(4) Ein-/Aus-Taste
(5) Schlüssel des Akkuschlosses
(6) Akkuschloss

(7) Obere Halterung des Standard-Akkus
(8) Standard-Akku
(9) Untere Halterung des Standard-Akkus
(10) Abdeckkappe (Lieferung nur bei eBikes mit 2 Akkus)
(11) Ladegerät
(12) Buchse für Ladstecker
(13) Abdeckung Ladebuchse
(14) Rückhaltesicherung PowerTube-Akku
(15) PowerTube-Akku
(16) Sicherungshaken PowerTube-Akku

Technische Daten

Li-Ionen-Akku PowerPack 300 PowerPack 400 PowerPack 500
Produkt-Code BBS245		A) B) BBR245 B) C)	BBS265 A) BBR265 C)	BBS275 A) BBR275 C)
Nennspannung V= 36 36 36
Nennkapazität Ah 8,2 11 13,4
Energie Wh 300 400 500
Betriebstermperatur °C -5 ... +40 -5 ... +40 -5 ... +40
Lagertemperatur °C +10 ... +40 +10 ... +40 +10 ... +40
zulässiger Ladetemperaturbereich °C 0 ... +40 0 ... +40 0 ... +40
Gewicht, ca.	kg	2,5A) /2,6C)	2,5A) /2,6C)	2,6A) /2,7C)
Schutzart		IP 54 (staub- und spritzwassergeschützt)	IP 54 (staub- und spritzwassergeschützt)	IP 54 (staub- und spritzwassergeschützt)

A) Standard-Akku
B) Nicht in Kombination mit anderen Akkus in Systemen mit 2 Akkus verwendbar
C)Gepacktrager-Akku

Li-Ionen-Akku PowerTube 400	PowerTube 500	PowerTube 625
Produkt-Code		BBP282 horizontal (A) BBP283 vertikal (A)	BBP280 horizontal BBP281 vertical	BBP290 horizontal BBP291 vertical
Nennspannung V= 36 36 36
Nennkapazität Ah 11 13,4				16,7
Energie Wh 400 500 625
Betriebstermperatur °C -5 ... +40 -5 ... +40 -5 ... +40
Lagertemperatur °C +10 ... +40 +10 ... +40 +10 ... +40
zulässiger Ladetemperaturbereich °C 0 ... +40 0 ... +40 0 ... +40
Gewicht, ca.	kg	2,9 2,9 3,5
Schutzart		IP 54 (staub- und spritzwassergeschützt)	IP 54 (staub- und spritzwassergeschützt)	IP 54 (staub- und spritzwassergeschützt)

A) Nicht in Kombination mit anderen Akkus in Systemen mit 2 Akkus verwendbar

Montage

Stellen Sie den Akku nur auf sauberen Flächen auf.

Vermeiden Sie insbesondere die Verschmutzung der Ladebuchse und der Kontakte, z.B. durch Sand oder Erde.

Akku vor der ersten Benutzung prüfen

Prufen Sie den Akku, bevor Sie ihn das erste Mal auflagen oder mit Ihrem eBike benutzen.

Drücken Sie dazu die Ein-/Aus-Taste (4) zum Einschalten des Akkus. Leuchtet keine LED der Ladezustandsanzeige (3) auf, dann ist der Akku möglicherweise beschädigt.

Leuchtet mindestens eine, aber nicht alle LEDs der Ladezustandsanzeige (3), dann laden Sie den Akku vor der ersten Benutzung voll auf.

Laden Sie einen beschädigten Akku nicht auf und benutzen Sieihn nicht. Wenden Sie sich an einen autorisierten Fahrradtränder.

Akkuladen

Ein Bosch eBike-Akku darf nur mit einem original Bosch eBike-Ladegerät geladen werden.

Hinweis: Der Akku wird teilgeladen ausgeliefert. Um die volle Leistung des Akkus zu gewährleisten, laden Sie ihn vor dem ersten Einsatz vollständig mit dem Ladegerät auf.

Lesen und beachten Sie zum Laden des Akkus die Betriebsanleitung des Ladegerates.

Der Akku kann in jedem Ladezustand aufgeladen werden. Eine Unterbrechung des Ladevorganges schädigt den Akku nicht.

Der Akku ist mit einer Temperaturüberwachung ausgestattet, die ein Aufladen nur im Temperaturbereich zwischen 0^ und 40^ zulässt.

Befindet sich der Akku au- berhalb des Ladetemperaturbereiches,blinken drei LEDs der Ladezustandsanzeige (3).Trennen Sie den Akku vom Ladegerat und halten Sie ihn austemperieren.

Schlieben Sie den Akku erst wieder an das Ladegerät an, wenn er die zulässige Ladetemperatur erreicht hat.

Ladezustandsanzeige

Die fülf grünen LEDs der Ladezustandsanzeige (3) zeigen bei eingeschalteten Akku den Ladezustand des Akkus an.

Dabei entspricht jeder LED etwa 20% Kapazität. Bei vollständig geladenem Akku leuchten alle fünf LEDs.

Der Ladezustand des eingeschalteten Akkus wird außer dem auf dem Display des Bordcomputers angezeigt. Lesen und beachten Sie dazu die Betriebsanleitung von Antriebseinheit und Bordcomputer.

Liegt die Kapazität des Akkus unter 5%, erlösen alle LEDs der Ladezustandsanzeige (3) am Akku, es gibt aber noch eine Anzeigefunktion des Bordcomputers.

Trennen Sie nach dem Laden den Akku vom Ladegerät und das Ladegerät vom Netz.

Verwendung von zwei Aktus für ein eBike (optional)

Ein eBike kann vom Hersteller auch mit zwei Akkus ausgerüstet werden. In thisem Fall ist eine der Ladebuchsen nicht zugänglich oder vom Fahrradhersteller mit einer Verschlusskappe verschlüssen. Laden Sie die Akkus nur an der zugänglichen Ladebuchse.

Öffnen Sie niemals vom Hersteller verschlossene Ladebuchsen. Das Laden an einer zuvor verschlossenen Ladebuchse kann zu irreparablen Schäden führen.

Wenn Sie ein eBike, das für zwei Akkus vorgesehen ist, nur mit einem Akku verwenden wollen,decken Sie die Kontakte des freien Steckplatzes mit der mitgelieferten Abdeckkappe (10) ab, da ansonsten durch die offenen Kontakte die Gefahr eines Kurzschlusses besteht (siehe Bilder A und B).

Ladevorgang bei zwei eingesetzten Akkus

Sind an einem eBike zwei Akkus angebracht, so konnen bei de Akkus über den nicht verschlossenen Anschluss geladen werden. Zunachst werden beide Akkus nacheinander bis ca. 80 - 90% geladen, anschließend werden beide Akkus parallel vollständig geladen (die LEDs beider Akkus blinken).

Während des Betriebs werden die beiden Akkus abwechselnd entladen.

Wenn Sie die Akkus aus den Halterungen erhmen, können Sie jeder Akku einzeln laden.

Ladevorgang bei einem eingesetzten Akku

Ist nur ein Akku eingesetzt, so konnen Sie nur den Akku am Fahrrad laden, der die zugängliche Ladebuchse hat. Den Akku mit der verschlossenen Ladebuchse konnen Sie nur laden, wenn Sie den Akku aus der Halterungnehmen.

Akku einsetzen und entnehmen

Schalten Sie den Akku und das eBike-System immer aus, wenn Sie in die Halterung einsetzen oder aus der Halterung entnehmen.

Standard-Akku einsetzen und entnehmen (siehe Bild A)

Damit der Akku eingesetzt werden kann, muss der Schlüssel (5) im Schloss (6) stecken und das Schloss muss aufgeschlossen sein.

Zum Einsetzen des Standard-Akkus (8) setzen Sie ihn mit den Kontakten auf die untere Halterung (9) am eBike (der Akku kann bis zu 7^ zum Rahmen geneigt sein). Kippen Sie ihn bis zum Anschlag in die obere Halterung (7), bis er deutlich hörbar einrastet.

Prufen Sie in alle Richtungen, ob der Akku fest sitzt. Schlieben Sie den Akku immer am Schloss (6) ab, weil sich sonst das Schloss öffnen und der Akku aus der Halterung fallen kann.

Ziehen Sie den Schlüssel (5) nach dem Abschlussen immer aus dem Schloss (6). Damit verhindern Sie, dass der Schlüssel herausfält bzw. dass der Akku bei abgestellttem eBike durch unberechtigte Dritte entnommen wird.

Zum Entnehmen des Standard-Akkus (8) schalten Sieihn aus und schreiben das Schloss mit dem Schlüssel (5) auf. Kippen Sie den Akku aus der oberen Halterung (7) undziehen Sieihn aus der unteren Halterung (9).

Gepäckträger-Akku einsetzen und entnehmen (siehe Bild B)

Damit der Akku eingesetzt werden kann, muss der Schlüssel (5) im Schloss (6) stecken und das Schloss muss aufgeschlossen sein.

Zum Einsetzen des Gepäckträger-Akkus (2) schieben Sieihn mit den Kontakten voran in die Halterung (1) im Gepäckträger, bis er deutlich hörbar einrastet.

Prufen Sie in alle Richtungen, ob der Akku fest sitzt. Schlieben Sie den Akku immer am Schloss (6) ab, weil sich sonst das Schloss öffnen und der Akku aus der Halterung fallen kann.

Ziehen Sie den Schlüssel (5) nach dem Abschlussen immer aus dem Schloss (6). Damit verhindern Sie, dass der Schlüssel hersaufgeführt bzw. dass der Akku bei abgestellttem eBike durch unberechtigte Dritte entnommen wird.

Zum Entnehmen des Gepäckträger-Akkus (2) schalten Sie ihn aus und schlieben das Schloss mit dem Schlüssel (5) auf. Ziehen Sie den Akku aus der Halterung (1).

PowerTube-Akku entnehmen (siehe Bild C)

Zum Entnehmen des PowerTube-Akkus (15) öffnen Sie das Schloss (6) mit dem Schlüssel (5). Der Akku wird entriegelt und fällt in die Rückhaltesicherung (14).
2 Drücken Sie von oben auf die Rückhaltesicherung, der Akku wird komplett entriegelt und fällt in ihre Hand. Ziehen Sie den Akku aus dem Rahmen.

Hinweis: Bedingt durch entsprechliche konstruktive Realisierungen kann es sein, dass das Einsetzen und die Entnahme des Akkus auf andere Weise erfolgen muss. Lesen Sie dazu die Betriebsanleitung des eBike-Herstellers.

PowerTube-Akku einsetzen (siehe Bild D)

Damit der Akku eingesetzt werden kann, muss der Schlüssel (5) im Schloss (6) stecken und das Schloss muss aufgeschlossen sein.

Zum Einsetzen des PowerTube-Akkus (15) setzen Sie ihn mit den Kontakten in die untere Halterung des Rahmens.
2 Klappen Sie den Akku nach oben, bis er von der Rückhaltesicherung (14) gehalten wird.
3 Halten Sie das Schloss mit dem Schlüssel offen und drücken Sie den Akku nach oben, bis er deutlich hörbar einrastet. Prüfen Sie in alle Richtungen, ob der Akku fest sitzt.
Schlieben Sie den Akku immer am Schloss (6) ab, weil sich sonst das Schloss öffnen und der Akku aus der Halterung fallen kann.

Ziehen Sie den Schlüssel (5) nach dem Abschluss immer aus dem Schloss (6). Damit verhindern Sie, dass der Schlüssel herausfält bzw. dass der Akku bei abgestellt eBike durch unberechtigte Dritte entnommen wird.

Betrieb

Inbetriebnahme

Verwenden Sie nur original Bosch Akkus, die vom Hersteller für Ihr eBike zugelassen wurden. Der Gebrauch anderer Akkus kann zu Verletzungen und Brandgefahr führen. Bei Gebrauch anderer Akkus übernimmt Bosch keine Haftung und Gewährleistung.

Ein-/Ausschalten

Das Einsatz des Akkus ist eine der Möglichkeit, das eBike-System einzuschalten. Lesen und beachten Sie dazu die Betriebsanleitung von Antriebseinheit und Bordcomputer.

Überprüfen Sie vor dem Einsatz des Akkus bzw. des eBike-Systems, ob das Schloss (6) abgeschlossen ist.

Zum Einsatz des Akkus drucken Sie die Ein-/Aus-Taste (4). Verwenden Sie keine scharfen oder spitzen Gegenstände zum Drucken der Taste. Die LEDs der Anzeige (3) leuchten auf und zeigen gleichzeitig den Ladezustand an.

Hinweis: Liegt die Kapazität des Akkus unter 5%, leuchtet am Akku keine LED der Ladezustandsanzeige (3). Es ist nur am Bordcomputer erkennbar, ob das eBike-System eingeschaltet ist.

Zum Ausschalten des Akkus drücken Sie die Ein-/Aus-Taste (4) erneut. Die LEDs der Anzeige (3) erlösen. Das eBike-System wird damit ebenfalls ausgeschelt.

Wird etwa 10 Minuten lang keine Leistung des eBike-Antriebs abgerufen (z.B. weil das eBike steht) und keine Taste an Bordcomputer oder Bedieneinheit des eBikes gedrückt, schaltet sich das eBike-System und damit auch der Akku aus Energiespargründen automatisch ab.

Der Akku ist durch die „Electronic Cell Protection (ECP)“ gegen Tiefentladung, Überladung, Überhitzung und Kurzschluss geschützt. Bei Gefährung schaltet sich der Akku durch eine Schutzschaltung automatisch ab.

Wird ein Defekt des Akkus erkannt,blinken zwei LEDs der Ladezustandsanzeige (3).

Wenden Sie sich in thisem Fall an einen autorisierten Fahrradhändler.

Hinweise für den optimalen Umgang mit dem Akku

Die Lebensdauer des Akkus kann verlangert werden, wenn gut gepflegt und vor allem bei den richtigen Temperatren gelagert wird.

Mit zunehmender Alterung wird sich die Kapazität des Akkus aber auch beiGreater Pflege verringern.

Eine wesentlich verkürzte Betriebszeit nach der Aufladung zeigt an, dass der Akku verbraucht ist. Sie können den Akku ersetzen.

Akku vor und während der Lagerung nachladen

Lagern Sie den Akku bei längerer Nichtbenutzung (>3 Monate) bei etwa 30% bis 60% Ladestand (2 bis 3 LEDs der Ladzustandsanzeige (3) leuchten).

Prüfen Sie nach 6 Monaten den Ladezustand. Leuchtet nur noch eine LED der Ladezustandsanzeige (3), dann laden Sie den Akku wieder auf etwa 30% bis 60% auf.

Hinweis: Wird der Akku langere Zeit in leerem Zustand aufbewahrt, kann er trotz der geringen Selfstentladung beschädigt und die Speicherkapazität stark verringert werden.

Esistnichtempfehlenswert，den Akku dauerhaft am Ladegeratangeschlssenzu lassen.

Lagerungsbedingungen

Lagern Sie den Akku möglichst an einem trockenen, gut belufteten Platz. Schützen Sie hin vor Feuchtigkeit und Wasser. Bei ungünstigen Witterungsbedingungen ist es z.B. empfehlswert, den Akku vom eBike abzunehmen und bis zum nachsten Einsatz in geschlossenen Räumen aufzubewahren.

Lagern Sie die eBike-Akkus an folgenden Orten:

• in Räumen mit Rauchmeldern
• nicht in der Höhe von brennbaren oder leicht entflammbaren Gegenständen
• nicht in der Höhe von Hitzequellen

Lagern Sie die Akkus bei Temperaturen zwischen 10^ und 20^ . Temperaturen unter -10^ oder über 60^ sollenn grundsätzlich vermieden werden.

Achten Sie daraufuf, dass die maximale Lagertemperatur nicht überschritten wird. Lassen Sie den Akku z.B. im Sommer nicht im Auto liegen und lagern Sieihn außerhalb direkter Sonneneinstrahlung.

Es wird empfohlen, den Akku für die Lagerung nicht am Fahr rad zu belassen.

Verhalten im Fehlerfall

Der Bosch eBike-Akkuarf nicht geöffnet werden, auch nicht zu Reparaturzwecken. Es besteht die Gefahr, dass der Bosch eBike-Akku, z.B. durch einen Kurzschluss, in Brand geraten kann. Diese Gefahr besteht bei Weiterverwendung einesomal geöffneten Bosch eBike-Akkus auch zu einem späteren Zeitpunkt.

Lassen Sie deshalb den Bosch eBike-Akku im Fehlerfall nicht reparieren, sondern von Ihrem Fachhändler durch einen original Bosch eBike-Akku ersetzen.

Wartung und Service

Wartung und Reinigung

Der Akku darf nicht ins Wasser getaucht oder mit Wasserstrahl gereinigt werden.

Halten Sie den Akku sauber. Reinigen Sieihn vorsichtig mit einem feuchten, weichen Tuch.

Säubern Sie gelegentlich die Steckerpole und fetten Sie sieleitung ein.

Ist der Akku nicht mehr Funktionsfähig, wenden Sie sichitte an einen autorisierten Fahrradnehmer.

Kundendienst und Anwendungsberatung

Bei allen Fragen zu den Akkus wenden Sie sich an einen autorisierten Fahrradhändler.

Notieren Sie Hersteller und Nummer des Schlüssels (5). Bei Verlust der Schlüssel wenden Sie sich an einen autorisierten Fahrradhandler. Geben Sie damit Schlüsselhersteller und -nummer an.

Kontaktdaten autorisierter Fahrradhandler finden Sie auf der Internetseite www.bosch-ebike.com.

Transport

Wenn Sie Ihr eBike außerhalb Ihres Autos z.B. auf einem Autogepackträger mit sich führen, behmen Sie den Bordcomputer und den eBike-Akku ab, um Beschädigungen zu vermeiden.

Die Akkus unterliegen den Anforderungen des Gefahrgutrechts. Unbeschädigte Akkus konnen durch den privaten Benutzer ohne weitere Auflagen auf der Straße transportiert werden.

Beim Transport durch gewerbliche Benutzer oder beim Transport durch Dritte (z.B. Lufttransport oder Spedition) sind besondere Anforderungen an Verpackung und Kennzeichnung zu beachten (z.B. Vorschriften des ADR). Bei Bedarf kann bei der Vorbereitung des Versandstücks ein Gefahrgut-Experte hinzugezogen werden.

Versenden Sie die Akkus nur, wenn das Gehäuse unbeschädigt und der Akku funktionsfähig ist. Verwenden Sie für einen Transport die original Bosch Verpackung. Kleben Sie offene Kontakte ab und verpacken Sie den Akku so, dass er sich in der Verpackung nicht bewegt. Weisen Sie ihren Paketdienst darauf auf hin, dass es sich um ein Gefahr gut handelt.itte beachten Sie auch eventuelle weiterführende nationale Vorschriften.

Bei Fragen zum Transport der Akkus wenden Sie sich an einen autorisierten Fahrradnehmer. Beim Handler konnen Sie auch eine geeignete Transportverpackung bestellen.

Entsorgung

Akkus, Zubehor und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführrt werden.

Werfen Sie die Akkus nicht in den Hausmüll!

Kleben Sie vor der Entsorgung der Akkus die Kontaktflächen der Akkupole mit Klebeband ab.

Fassen Sie stark beschädigte eBike-Akkus nicht mit bloßen Händen an, da Elektrolyt austreten und zu Hautreizungen führen kann. Bewahren Sie den defekten Akku an einem sicheren Ort im Freien auf. Kleben Sie gegebenenfalls die Pole ab und informieren Sie ihren Handler. Er unterstützt Sie bei der fachgerechten Entsorgung.

Gemäß der europäischen Richtlinie 2012/19/EU mussen nicht mehr gebrauchsfähige Elektrogeräte und gemäß der europäischen Richtlinie 2006/66/EG mussen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederverwendung zugeführrt werden.

Geben Sie nicht mehr gebrauchsfähige Akkusitte bei einem autorisierten Fahrradhandler ab.

Li-Ion:

Bitte beachten Sie die Hinweise im Abschnitt (siehe „Transport“, Seite Deutsch - 5).

Änderungen vorbehalten.

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen

konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in dieser Betriebsanleitung verwendete Begriff Akku bezieht sich auf alle original Bosch eBike-Akkus.

Halten Sie das Ladegerät von Regen oder Nasse fern. Beim Eindringen von Wasser in ein Ladegerät besteht das Risiko eines elektrischen Schlages.

Laden Sie nur für eBikes zugelassene Bosch Li-Ionen-Akkus. Die Akkuspannung muss zur Akku-Ladespannung des Ladegerätes passen. Ansonsten besteht Brand- und Explosionsgefahr.
Halten Sie das Ladegerät sauber. Durch Verschmutzung besteht die Gefahr eines elektrischen Schlages.
Überprüfen Sie vor jeder Benutzung Ladegerät, Kabel und Stecker. Benutzen Sie das Ladegerät nicht, sofern Sie Schäden feststellen. Öffnen Sie das Ladegerät nicht. Beschädigte Ladegerätte, Kabel und Stecker erhöhen das Risiko eines elektrischen Schlages.
Betreiben Sie das Ladegerät nicht auf leicht brennbarrem Untergrund (z.B. Papier, Textilien etc.) bzw. in brennbarer Umgebung. Wegen der beim Laden aufttenden Erwärung des Ladegerätes besteht Brandge-fahr.
Seien Sie vorsichtig, wenn Sie das Ladegerät während des Ladevorgangs berühren. Tragen Sie Schutzhand-schuhe. Das Ladegerät kann sich insbesondere bei hohen Umgebungstemperaturen stark erhitzen.
Bei Beschädigung oder unsachgemäßem Gebrauch des Akkus könnenDämpfe austreten.Führen Sie Frischluft zu und suchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen.
Der eBike-Akkuarf nicht unbeaufsichtigt geladen werden.
Beaufsichtigen Sie Kinder bei Benutzung, Reinigung und Wartung. Damit wird sichergestellt, dass Kinder nicht mit dem Ladegerät speien.
Kinder und Personen, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das Ladegerät sicher zu bedieren, dürfen thesees Ladegerät nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen. Andernfalls besteht die Gefahr von Fehlbedienung und Verletzungen.
Lesen und beachten Sie die Sicherheitschinweise und Anweisungen in allen Betriebsanleitungen des eBikeSystems sowie in der Betriebsanleitung Ihres eBikes.

Auf der Unterseite des Ladegerates befindet sich ein Aufkleber mit einem Hinweis in Englischer Sprache (in der Darstellung auf der Grafikseite mit Nummer (4) gekenn-zeichnet) und mit folgenden Inhalt: NUR mit BOSCH Lithium-Ionen-Akkus verwenden!

Produkt- und Leistungsbeschreibung

Bestimmungsgemäß Gerbrauch

Neben den hier dargestellen Funktionen kann es sein, dass jederzeit Softwareänderungen zur Fehlerbehebung und Funktionsänderungen eingeführt werden.

Die Bosch eBike-Ladegeräte sind ausschließlich zum Laden von Bosch eBike-Akkus bestimmt und darüber nicht für andere Zwecke verwendet werden.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellungen auf den Grafikseiten zu Beginn der Anleitung.

Einzelne Darstellungen in dieser Betriebsanleitung können, je nach Ausstattung Ihr's eBikes, von den tatsächlichen Gegebenheiten geringfügig abweichen.

(1) Ladegerat
(2) Gerätebuchse
(3) Gerätestecker
(4) Sicherheitshinweise Ladegerät
(5) Ladstecker
(6) Buchse für Ladstecker
(7) Abdeckung Ladebuchse
(8)Gepackträger-Akku
(9) Betriebs- und Ladezustandsanzeige

(10) Ein-Aus-Taste Akku
(11) Standard-Akku

Technische Daten

Ladegerät Standard Charger		(36-4/230)	Compact Charger (36-2/100-230)	Fast Charger (36-6/230)
Produkt-Code BCS220 BCS230 BCS250
Nennspannung V~ 207 ... 264 90 ... 264 207 ... 264
Frequenz Hz 47 ... 63 47 ... 63 47 ... 63
Akku-Ladespannung V= 36 36 36
Ladestrom (max.) A 4 2 6				A)
Ladezeit
- PowerPack 300, ca. h 2,5 5 2
- PowerPack 400, ca. h 3,5 6,5 2,5
- PowerPack 500, ca. h 4,5 7,5 3
Betriebstemperatur °C 0 ... +40 0 ... +40 0 ... +40
Lagertemperatur °C +10 ... +40 +10 ... +40 +10 ... +40
Gewicht, ca. kg 0,8 0,6 1,0
Schutzart	IP 40	IP 40	IP 40	IP 40

A) Der Ladestrom wird beim PowerPack 300 sowie bei Akkus der Classic+ Line auf 4 A begrenzt. Die Angaben gelten für eine Nennspannung [U] von 230 V. Bei abweichenden Spannungen und in länderspezifischen Ausführungen können diese Angaben variieren.

Betrieb

Inbetriebnahme

Ladegerät am Stromnetz anschließen (siehe Bild A)

• Beachten Sie die Netzspannung! Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild des Ladegerätes übereinstimmen. Mit 230 V gekenn-zeichnete Ladegeräte können auch an 220 V betrieben werden.

Stecken Sie den Gerätestecker (3) des Netzkabels in die Gerätebuchse (2) am Ladegerät.

SchlieBen Sie das Netzkabel (länderspezifisch) an das Stromnetz an.

Laden des abgenommenen Akkus (siehe Bild B)

Schalten Sie den Akku aus und entnehmen Sieihn aus der Halterung am eBike. Lesen und beachten Sie dazu die Betriebsanleitung des Akkus.

Stellen Sie den Akku nur auf sauberen Flächen auf.

Vermeiden Sie insbesondere die Verschmutzung der Ladbuchse und der Kontakte, z.B. durch Sand oder Erde. Stecken Sie den Ladstecker (5) des Ladegerates in die Buchse (6) am Akku.

Laden des Akkus am Fahrrad (siehe Bilder C und D)

Schalten Sie den Akku aus. Reinigen Sie die Abdeckung der Ladebuchse (7). Vermeiden Sie insbesondere die Verschmutzung der Ladebuchse und der Kontakte, z.B. durch Sand oder Erde. Heben Sie die Abdeckung der Ladebuchse (7) ab und stecken Sie den Ladstecker (5) in die Ladebuchse (6).

Durch Erwärzung des Ladegerats beim Laden besteht Brandgefahr. Laden Sie die Akkus am Fahrrad nur in

trockenem Zustand und an brandsicherer Stelle. Sollte dies nicht möglich sein, entnahmen Sie den Akku aus der Halterung und ladenihn an einem geeigneteren Ort. Lesen und beachten Sie dazu die Betriebsanleitung des Akkus.

Ladevorgang bei zwei eingesetzten Akkus

Sind an einem eBike zwei Akkus angebracht, so konnen beide Akkus über den nicht verschlossenen Anschluss geladen werden. Zunachst werden beide Akkus nacheinander bis ca. 80 - 90% geladen, anschließend werden beide Akkus parallel vollständig geladen (die LEDs beider Akkus blinken).

Während des Betriebs werden die beiden Akkus abwechselnd entladen.

Wenn Sie die Akkus aus den Halterungen erhmen, können Sie jeder Akku einzeln laden.

Ladevorgang

Der Ladevorgang beginnt, sobald das Ladegerät mit dem Akku bzw. der Ladebuchse am Fahrrad und dem Stromnetz verbunden ist.

Hinweis: Der Ladevorgang ist nur möglich, wenn sich die Temperatur des eBike-Akkus im zulässigen Ladetemperaturbereich befindet.

Hinweis: Wahlend des Ladevorgangs wird die Antriebseinheit deaktiviert.

Das Laden des Akkus ist mit und ohne Bordcomputer möglich. Ohne Bordcomputer kann der Ladevorgang an der Akku-Ladezustandsanzeige beobachtet werden.

Bei angeschlossenem Bordcomputer wird eine entsprechen- de Meldung auf dem Display ausgegeben.

Der Ladezustand wird mit der Akku-Ladezustandsanzeige (9) am Akku und mit den Balken auf dem Bordcomputer angezeigt.

Während des Ladevorgangs leuchten die LEDs der Ladezustandsanzeige (9) am Akku. Jede dauerhaft leuchtende LED entspricht etwa 20% Kapazität Aufladung. Die blinkende LED zeigt die Aufladung der{nachsten 20% an.

Ist der eBike-Akku vollständig geladen, erloschen sofort die LEDs und der Bordcomputer wird ausgescheltet. Der Ladevorgang wird beendet. Durch Drucken der Ein-/Aus-Taste (10) am eBike-Akku kann der Ladezustand für 3 Sekunden angezeigt werden.

Trennen Sie das Ladegerät vom Stromnetz und den Akku vom Ladegerät.

Beim Trennen des Akkus vom Ladegerät wird der Akku automatisch abgeschaltet.

Hinweis: Wenn Sie am Fahrrad geladen haben, verschlieben Sie nach dem Ladevorgang die Ladebuchse (6) sorgfältig mit der Abdeckung (7), damit kein Schmutz oder Wasser eindringen kann.

Falls das Ladegerät nach dem Laden nicht vom Akku getrennt wird, schaltet sich das Ladegerät nach einigen Stunden wieder an, überprüft den Ladezustand des Akkus und beginnnt gegebenenfalls wieder mit dem Ladevorgang.

Fehler - Ursachen und Abhilfe

Ursache Abhilfe

Zwei LEDs am Akku blinken. An autorisierten Fahrradtränder wenden.

Akku defekt

Drei LEDs am Akku blinken. Akku vom Ladegerät trennen, bis der Ladetemperaturbereich erreicht ist. Schließen Sie den Akku erst wieder an das Ladegerät an, wenn er die zulässige Ladetemperatur erreicht hat.

Keine LED blinkt (abhängig vom Ladezustand des eBike-Akkus leuchten eine oder mehrere LEDs dauerhaft). An autorisierten Fahrradhtränder wenden.

Das Ladegerätlädt nicht.

Kein Ladevorgang möglich (keine Anzeige am Akku)

Stecker nicht richtig eingesteckt Alle Steckverbindungen überprüfen.

Kontakte am Akku verschmutzt Kontakte am Akku vorsichtig reinigen.

Steckdose, Kabel oder Ladegerät defekt Netzspannung überprüfen, Ladegerät vom Fahrradhtränder überprüfen setzen.

Akku defekt An autorisierten Fahrradhtränder wenden.

Wartung und Service

Wartung und Reinigung

Sollte das Ladegerät ausfallen, wenden Sie sichitte an einen autorisierten Fahrradhändler.

Kundendienst und Anwendungsberatung

Bei allen Fragen zum Ladegerät wenden Sie sich an einen autorisierten Fahrradhändler.

Kontaktdaten autorisierter Fahrradhandler finden Sie auf der Internetseite www.bosch-ebike.com.

Entsorgung

Ladegeräte, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführrt werden. Werfen Sie Ladegeräte nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der Europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht mussen nicht mehr gebrauchsfähige Ladegeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Änderungen vorbehalten.

Adressen und Telefonnummern:

• Für die Wartung und Garantie, wenden Sie sichitte an ihren Handler.
  Die neuste Version theses Handbuches finden Sie auf der Website unter „Menu/Support".

Neue Funktionen, welche in der neusten Bedienungsanleitung beschrieben sind, können unter Umständen nicht für Ihr Elektorad verfügbar sein.

Contact
