Powerfly FS 9 Equipped - Fahrrad TREK - Kostenlose Bedienungsanleitung

Produkttyp	Elektro-Mountainbike (EMTB)
Marke	Trek
Modell	Powerfly FS 9 Equipped
Kategorie	Fahrrad
Hauptkomponente	Bontrager Drop Line Teleskopsattelstütze
Rahmenmaterial	Aluminium oder Carbon je nach Version
Stromversorgung	Elektrische Batterie (Pedalunterstützung)
Hauptfunktionen	Elektrische Pedalunterstützung, höhenverstellbare Teleskopsattelstütze
Verwendung der Sattelstütze	Senken durch Drücken des Hebels im Sitzen; Heben durch Entlasten des Gewichts und Drücken des Hebels
Wartung vor jeder Fahrt	Sattelstütze mit einem weichen Tuch und Wasser reinigen; Anzug der Klemme prüfen
Monatliche Wartung	Kabel und Hülle prüfen; Schrauben mit vorgeschriebenem Drehmoment anziehen
Jährliche Schmierung	Stütze entfernen, reinigen, dünne Fettschicht auftragen (Metallrahmen) oder abwischen (Carbonrahmen)
Sicherheit	Stütze nicht zerlegen; Feder nur im Sitzen entspannen; Fahrrad nicht am Sattel anheben, wenn die Stütze zusammengedrückt ist
Anzugsdrehmoment der Sattelstützenklemme	max. 6,7 Nm
Anzugsdrehmoment des Steuerhebels (Alulenker)	4 Nm
Anzugsdrehmoment des Steuerhebels (Carbonlenker)	3 Nm
Ersatzteile	Kabel, Hülle, Steuerhebel
Garantie	Bontrager Garantie (siehe www.bontrager.com)
Anleitung	Als PDF verfügbar auf notice-facile.com und trekbikes.com

Häufig gestellte Fragen - Powerfly FS 9 Equipped TREK

Wie senke ich den Sattel ab?

Setzen Sie sich auf den Sattel, drücken Sie den Fernbedienungshebel und halten Sie ihn gedrückt. Wenn der Sattel die gewünschte Höhe erreicht hat, lassen Sie den Hebel los.

Wie hebe ich den Sattel an?

Bleiben Sie sitzen und stützen Sie sich auf die Pedale, um das Gewicht auf dem Sattel zu reduzieren. Drücken Sie den Hebel und halten Sie ihn gedrückt, heben Sie dann den Sattel an. Lassen Sie den Hebel auf der gewünschten Höhe los.

Was tun, wenn die Sattelstütze widersteht?

Reinigen Sie die Sattelstütze mit einem weichen Tuch und Wasser. Verwenden Sie bei Bedarf etwas Fahrradreiniger oder Entfetter, vermeiden Sie dabei den Kontakt mit der Dichtung. Verwenden Sie niemals scheuernde Mittel.

Wie schmiere ich die Sattelstütze?

Einmal im Jahr die Stütze aus dem Rahmen entfernen. Bei einem Metallrahmen reinigen und eine dünne Fettschicht auf den einzuführenden Teil auftragen. Bei einem Carbonrahmen reinigen und ohne Schmiermittel abwischen. Wieder einbauen und festziehen.

Kann ich die Sattelstütze selbst zerlegen?

Nein, die Demontage darf nur durch einen autorisierten Händler erfolgen. Die Feder der Kartusche steht unter Druck und könnte Verletzungen verursachen oder die Stütze beschädigen.

Was ist das Anzugsdrehmoment der Sattelstützenklemme?

Das maximale Drehmoment beträgt 6,7 Nm. Nicht darüber hinaus anziehen, um Beschädigungen an der Stütze oder am Rahmen zu vermeiden.

Welches Anzugsdrehmoment für den Steuerhebel?

Bei einem Alulenker mit 4 Nm anziehen. Bei einem Carbonlenker mit 3 Nm anziehen.

Wie installiere ich die Sattelstütze?

Die Installation ist im Abschnitt 'MONTAGE DER SATTELSTÜTZE' des Handbuchs beschrieben. Sie ist für einen erfahrenen Fahrradmechaniker bestimmt. Befolgen Sie die Schritte: Entfernen der alten Stütze, Verlegen der Hülle, Befestigung des Kabels, Längeneinstellung und Anziehen mit dem angegebenen Drehmoment.

Wie ist die Garantie für die Sattelstütze?

Die Bontrager Teleskopsattelstütze ist durch eine Garantie abgedeckt. Weitere Einzelheiten finden Sie auf www.bontrager.com.

Wo finde ich die vollständige Anleitung?

Die vollständige Anleitung ist als kostenloser PDF-Download auf notice-facile.com sowie auf trekbikes.com verfügbar.

BEDIENUNGSANLEITUNG Powerfly FS 9 Equipped TREK

Die Bontrager Drop Line Vario-Sattelstütze ist eine höhenverstellbare Sattelstütze, bei der die Sitzhöhe durch Betätigen eines Hebels verändert werden kann. Sie ist für Mountainbikes konzipiert, bei denen eine schnelle Veränderung des Schwerpunkts von großer Hilfe für das Bewältigen unterschiedlicher Terrains ist.

WICHTIG:

Bewahre dieses Handbuch sorgfältig auf.

Dieses Handbuch enthält Anleitungen für die Benutzung und Wartung der Drop Line Vario-Sattelstütze. Sie enthält auch Montageanleitungen, die sich an erfahrene Fahrradmechaniker richten. Die Erstmontage und bestimmte Wartungsarbeiten sollten nur durch deinen Fachhändler durchgeführt werden.

Wenn du nach dem Lesen dieses Handbuchs noch Fragen hast, wende dich an deinen Fachhändler oder den technischen Support:

Bontrager Attn: Customer Service

801 W. Madison Street

Waterloo, Wisconsin 53594

920.478.4678

www.trekbikes.com

Nach Aktualisierungen suchen

Besuche unsere Website unter www.trekbikes.com für überarbeitete Versionen dieses Handbuches und neueste Informationen.

SICHERHEIT

Ein Fahrrad kann viel Spaß machen, ob man es nun als Transportmittel, in der Freizeit, beim Sport oder im Wettkampf fährt. Es kann aber auch gefährlich sein, zum Beispiel, wenn du es über seine Grenzen hinaus belastest oder dein Fahrkönnen überschätzt. Dieses Handbuch enthält nicht alle Sicherheitsinformationen, die für das Fahren eines Fahrrads erforderlich sind. Lies bitte die Sicherheitshinweise in der Bedienungsanleitung deines Fahrrads, bevor du diese Sattelstütze benutzt. Wenn du keine Bedienungsanleitung hast, besuche trekbikes.com/manuals

Bedeutung der Sicherheitssymbole und -hinweise

In diesem Benutzerhandbuch weist das Symbol „Sicherheitswarnung“ – ein Dreieck mit einem Ausrufezeichen – auf eine gefährliche Situation hin, die zu Verletzungen führen kann.

„WARNUNG“ kennzeichnet die Gefahr von schweren etzungen oder Tod.

VERWENDUNG DER SATTELSTÜTZE

Mache dich mit der Bedienung und dem Verhalten deiner Drop Line Vario-Sattelstütze vertraut, bevor du schnell oder in schwierigem Terrain fährst. Übe die Bedienung bei niedriger Geschwindigkeit auf einem flachen, hindernisfreien Gelände, zum Beispiel auf einem Parkplatz.

Allgemeine Sicherheitsinformationen

Versuche nicht, die Sattelstütze zu demontieren, dies sollte dem Fachhändler überlassen bleiben. Die Federpatrone steht unter Spannung. Eine plötzliche Freisetzung der Federspannung kann die Sattelstütze beschädigen und zu Verletzungen führen. Siehe den folgenden Hinweis.

Entspanne die Feder nicht (fahre die Sattelstütze nicht aus), wenn du nicht im Sattel sitzt. Die Sattelstütze fährt schnell und mit viel Kraft aus. Daher kann es zu Stoß- oder Einklemmverletzungen kommen, wenn die Sattelstütze ausfährt, ohne vom Gewicht des Fahrers gebremst zu werden.

HINWEIS

Das Bike darf NUR dann am Sattel angehoben oder aufgehängt werden, wenn die Vario-Sattelstütze sich in voll ausgefahrenem Zustand befindet.

Belasse die Sattelstütze während Transporten, bei Lagerung und auf Reisen in voll ausgefahrenem Zustand.

Absenken des Sattels

1. Setze dich in den Sattel full-stopp
2. Halte den Fernbedienungshebel gedrückt.
3. Wenn der Sattel auf der gewünschten Höhe ist, lasse den Hebel los.

Ausfahren des Sattels

1. Setze dich in den Sattel, aber nicht mit vollem Gewicht full-stopp

2. Halte den Fernbedienungshebel gedrückt.

3. Erhebe dich aus dem Sattel full-stopp Der Sattel fährt höher

4. Wenn der Sattel auf der gewünschten Höhe ist, lasse den Hebel los.

WARTUNG DER SATTELSTÜTZE

Vor jeder Fahrt

Reinige die Sattelstütze mit Wasser und einem weichen Tuch. Wenn sich Ablagerungen so nicht entfernen lassen, versuche es mit einem Fahrradreiniger oder einer kleinen Menge Entfetter. Wenn du Reiniger oder Entfetter verwendest, lege das Bike flach auf den Boden oder stelle es umgekehrt hin, damit kein Entfetter auf die Dichtung gelangen und in diese eindringen kann. Niemals scheuernde Reiniger verwenden.

Überprüfe, ob die Hauptklemme der Stütze fest sitzt. Sie sollte so fest wie möglich von Hand angezogen werden.

Einmal monatlich

Überprüfe den Zug und die Zughülle. Der Zug sollte sich ungehindert in der Zughülle bewegen können und die Zughülle darf keine Knicke, Risse oder Abnutzungen aufweisen. Bei Problemen mit dem Zug oder der Zughülle müssen diese ausgetauscht werden.

Überprüfe, ob die Sattelstützenschrauben fest angezogen sind.

• Ziehe die Sattelstützenklemmschraube mit dem in der Bedienungsanleitung des Fahrrads empfohlenen Anzugsmoment fest.
• Ziehe die Sattelklemmschrauben mit dem vom Hersteller empfohlenen Anzugsmoment fest.

SCHMIERUNG

Die beweglichen Teile der Sattelstütze nicht schmieren. Wenn sich die Sattelstütze schwergängig bedienen lässt, gehe nach den Reinigungsanweisungen in Wartung der Sattelstütze vor.

Trage einmal im Jahr Schmiermittel auf den Teil der Sattelstütze auf, der sich im Inneren des Bike-Rahmens befindet. Gehe mit dem für das Material deines Rahmens und deiner Sattelstütze zutreffenden Verfahren vor:

Bei einem Metallrahmen

1. Löse die Sattelstützenklemmschraube und nimm die Sattelstütze aus dem Rahmen heraus.
2. Entferne das abgenutzte Schmiermittel von der Sattelstütze.
3. Trage eine dünne Schmiermittelschicht auf den Bereich der Sattelstütze auf, der in den Rahmen eingesetzt wird.
4. Setze die Sattelstütze in den Rahmen ein.
5. Stelle den Sattel auf die richtige Höhe ein und richte ihn gerade. Ziehe die Sattelstützenklemmschraube fest.

Bei einem Carbonrahmen

1. Löse die Sattelstützenklemmschraube und nimm die Sattelstütze aus dem Rahmen heraus.
2. Reinige die Sattelstütze und die Innenseite des Sitzrohrs mit einem weichen Tuch und klarem Wasser.
3. Lasse die Sattelstütze trocknen und setze sie anschließend in den Rahmen ein.
4. Stelle den Sattel auf die richtige Höhe ein und richte ihn gerade. Ziehe die Sattelstützenklemmschraube fest.

WARNUNG: Unsachgemäße mechanische Arbeiten können dein Fahrrad unsicher machen. Für weitere Informationen lies die Bedienungsanleitung oder frageen Fachhändler.

MONTAGE DER SATTELSTÜTZE

In diesem Abschnitt wird die Montage der Drop Line Vario-Sattelstütze erklärt. Die Anleitung richtet sich an erfahrene Fahrradmechaniker bei autorisierten Händlern.

Voraussetzungen am Bike

Der Zug, der vom Fernbedienungshebel zur Sattelstütze führt, wird im Inneren des Sitzrohrs verlegt. Damit diese Verlegung möglich ist, muss das Bike über eine Austrittsöffnung für den Zug verfügen. Wenn der Rahmen keine Öffnung für den Zug hat, ist diese Sattelstütze nicht kompatibel. KEINESFALLS Veränderungen am Rahmen vornehmen.

Vor der Montage sicherstellen, dass der Durchmesser der Drop Line Sattelstütze genau passend für den Rahmen ist. Zu festes Anziehen der Sattelstützenklemme kann die Funktion der Sattelstütze beeinträchtigen. 6,7 Nm Anzugsmoment nicht überschreiten.

Packungsinhalt

• Drop Line Vario-Sattelstütze
• Zughülle (Schaltzugtyp), 150 cm, mit zwei Zughüllenendkappen
• Fernbedienungshebel
• Schaltzug, 1600 mm

BITTE BEACHTEN: Optionaler Universalhebel separat erhältlich

Erforderliches Werkzeug

• Messvorrichtung (Bandmaß)
• 2,5 mm Innensechskantschlüssel
• 4 mm Innensechskantschlüssel
• Drehmomentschlüssel
• Werkzeug für Sattelstützenklemmschraube
• Bowdenzugschneider SIS-Typ
• Zugschmiermittel oder leichtes Öl

MONTAGE DES FERNBEDIENUNGSHEBELS

1. Den Griff und den/die Hebel an einer Lenkerseite abnehmen.

HINWEIS

Die meisten Fahrer möchten den Hebel auf der linken Seite des Lenkers rechts neben dem Bremshebel haben.

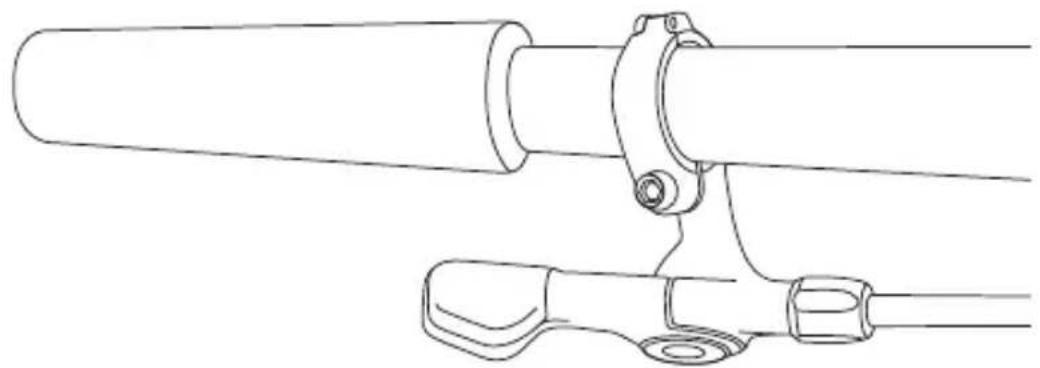

1. Setze den Hebel auf den Lenker. Ziehe die Klemmschraube abhängig vom Material des Lenkers fest:

- Aluminium: 4 Nm

- Carbon: 3 Nm

1. Montiere die Teile wieder, die du in Schritt 1 abgenommen hast.

Funktioniert auch mit dem Bontrager Universalhebel

MONTAGE DER SATTELSTÜTZE UND ZUGHÜLLE

1. Nimm die alte Sattelstütze ab und bestimme die Position der neuen Stütze.

HINWEIS

Achte darauf, dass die Markierung der minimalen Einsatztiefe der Sattelstütze nicht mehr zu sehen ist.

1. Führe die Zughülle durch den Rahmen.

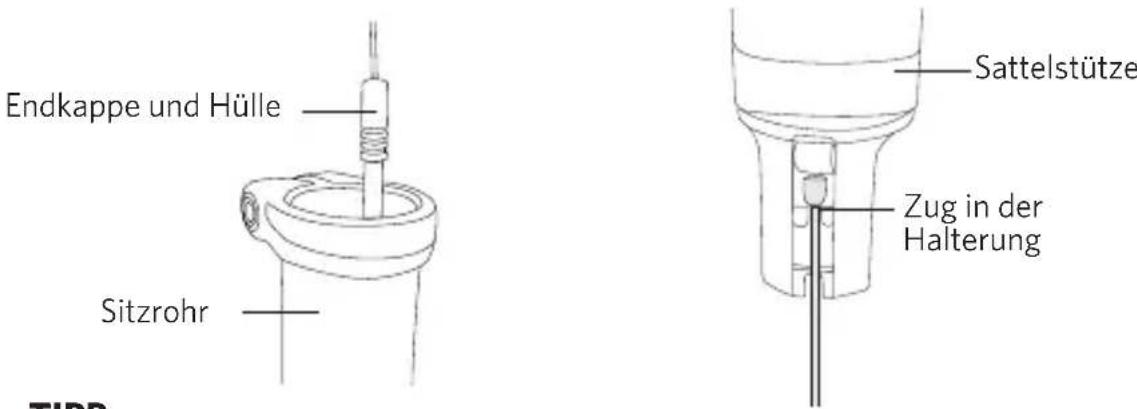

2. Setze am Sitzrohr eine Endkappe auf die Zughülle.
3. Führe den Zug durch die Endkappe und die Zughülle hindurch.

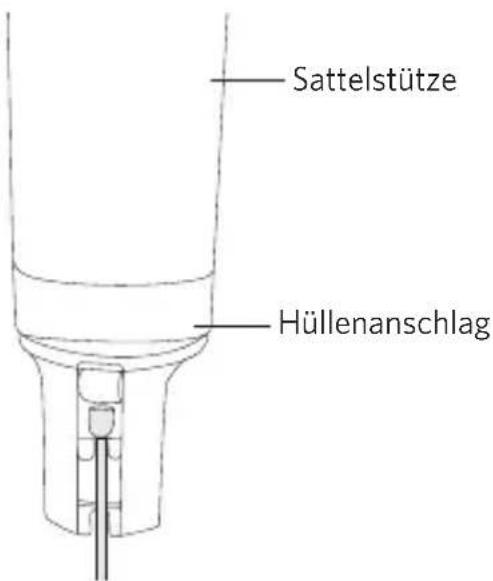

4. Hänge den Zugnippel am unteren Ende der Sattelstütze ein und setze die Zughülle in ihren Anschlag.
5. Setze die Sattelstütze in der in Schritt 1 ermittelten Position in den Rahmen ein.
6. Ermittle die richtige Zuglänge. Markiere am Hebel die Stelle zum Ablängen der Zughülle.

HINWEIS

Achte darauf, dass die Zughülle keine anderen Komponenten behindert und beim Drehen des Lenkers nirgendwo hängen bleibt.

1. Nimm die Sattelstütze heraus und ziehe den Zug so
   zurück, dass er nicht über die Ablängmarkierung auf der Zughülle hinausgeht.
2. Länge die Zughülle ab und bringe die andere Endkappe an.

MONTAGE DES ZUGS

1. Führe den Zug wieder durch die Zughülle und setze die Sattelstütze wieder ein.

TIPP

Bei einem Metallrahmen auf den Teil der Sattelstütze, der in den Rahmen eingeführt wird, ein dünne Schicht Schmiermittel auftragen. Bei einem Carbonrahmen die Sattelstütze und die Innenseite des Sitzrohrs mit einem sauberen Tuch abwischen. Kein Schmiermittel auftragen.

1. Den Zug durch den Fernbedienungshebel führen.
2. Den Hebel in die Stellung bringen, in der der Zug am kürzesten ist, den Zug straffen und die Stellschraube so anziehen, dass der Zug nicht verrutschen kann.
3. Den Zug so ablängen, dass der Zug höchstens 1,5 mm über die Zugklemmung übersteht.

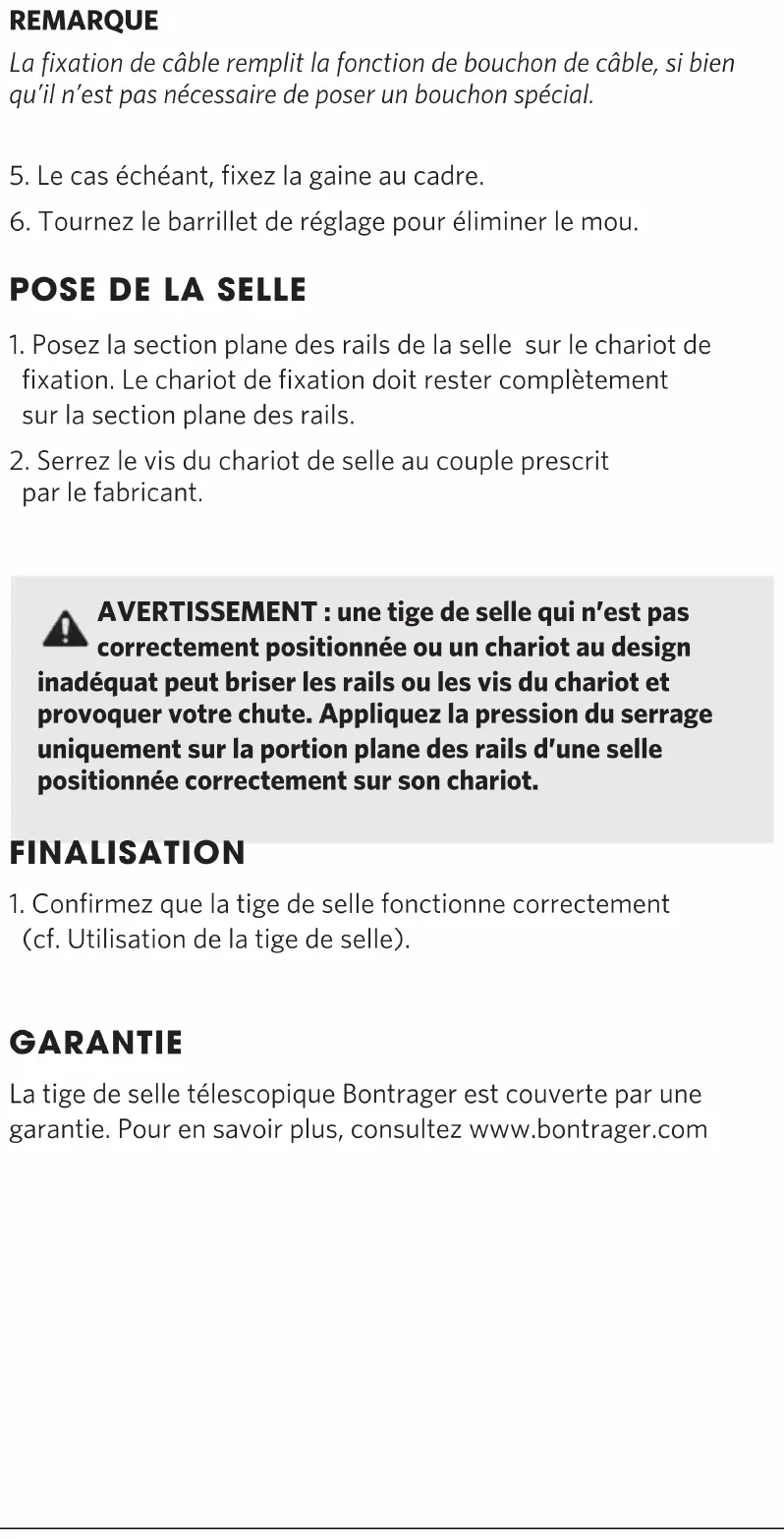

Die Zugklemmung erfüllt die gleiche Funktion wie eine Zugendkappe, daher ist keine Zugendkappe erforderlich.

1. Wenn nötig, die Zughülle am Rahmen befestigen
2. Die Spannschraubeso drehen, dass kein Durchhang mehr vorhanden ist.

MONTAGE DES SATTELS

1. Den flachen Teil des Sattelgestells in die
   Sattelklemme einsetzen. Die Klemme muss vollständig auf dem flachen Teil des Gestells sitzen.
2. Die Sattelklemmschraubenmit dem vom Hersteller empfohlenen Anzugsmoment festziehen.

Eine falsch positionierte Sattelstütze oder eine nicht passende Klemmung kann zum Bruch

des Sattelgestells oder der Sattelklemmenschraube führen, wodurch es zu Stürzen kommen kann. Nur den flachen Bereich eines korrekt passenden Sattels in der Sattelklemmung einklemmen.

ENDKONTROLLE

1. Die Sattelstütze auf einwandfreie Funktion überprüfen (siehe Verwendung der Sattelstütze).

GARANTIE

Die Bontrager Drop Line Vario-Sattelstütze ist durch eine Garantie abgedeckt. Nähere Angaben findest du unter www.bontrager.com

About this Manual

Informationen zu diesem Handbuch

Dies ist das Handbuch für deine Bontrager Drop Line Sattelstütze. Aktualisierungen findest du unter trekbikes.com.
