BEDIENUNGSANLEITUNG ECA 100 ipro RC Maico

Montage- und Betriebsanleitung Installation and operating instructions Notice de montage et mode d'emploi

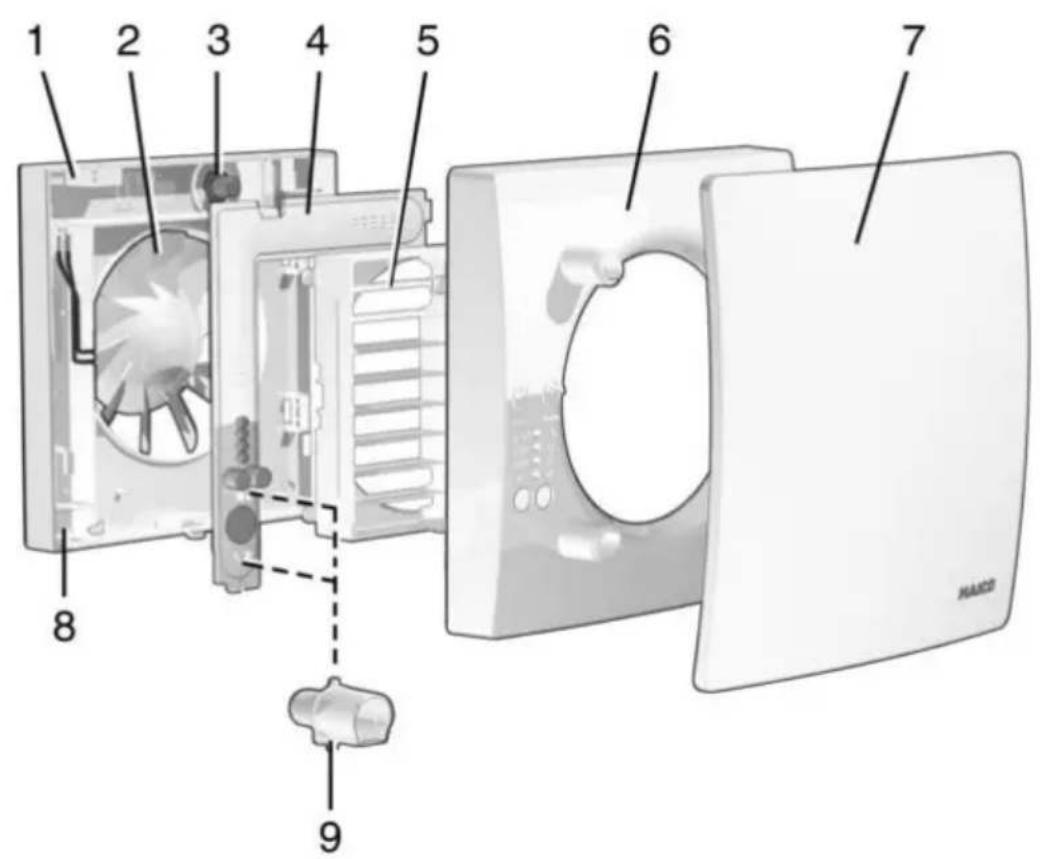

1 Gehäuse mit Motor

2 Flügelrad

3 Leitungstülle

4 Elektronikabdeckung

5 Innengitter, feststehend

6 Abdeckung

7 Designabdeckung

8 Elektronikplatine

9 Feuchtesensor

Inhaltsverzeichnis

1 Lieferumfang 5
2 Qualifikation Fachinstallateur .... 5
3 Bestimmungsgemäße Verwendung.... 5
4 Sicherheitshinweise .... 5

4.1 Allgemeine Sicherheitshinweise..... 5
4.2 Sicherheitshinweise zu Installation, 5 Betrieb, Reinigung und Wartung ....

5 Produktinformation 6

5.1 ECA 100 ipro RC....6
5.2 ECA 100 ipro RCH 7
5.3 Systembeschreibung MAICOsmart 7

6 Technische Daten 9

6.1 Umgebungsbedingungen ..... 9
6.2 Technische Datentabelle.... 9

7 Montagevorbereitungen.... 9

7.1 Wand 9
7.2 Decke 9
7.3 Rohr.... 10

8 Montage und Inbetriebnahme...... 10

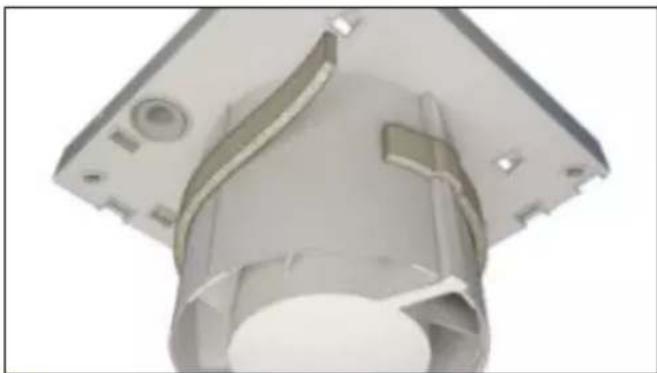

8.1 Ventilator 10
8.2 Gehäuseeinbau 10
8.3 Elektrischer Anschluss 11
8.4 Endmontage 11
8.5 Inbetriebnahme.... 12

9 Funkkomponenten.... 12

9.1 Vorgehensweise.... 12
9.2 Tipps zum Einlernen von Funkkomponenten.... 12

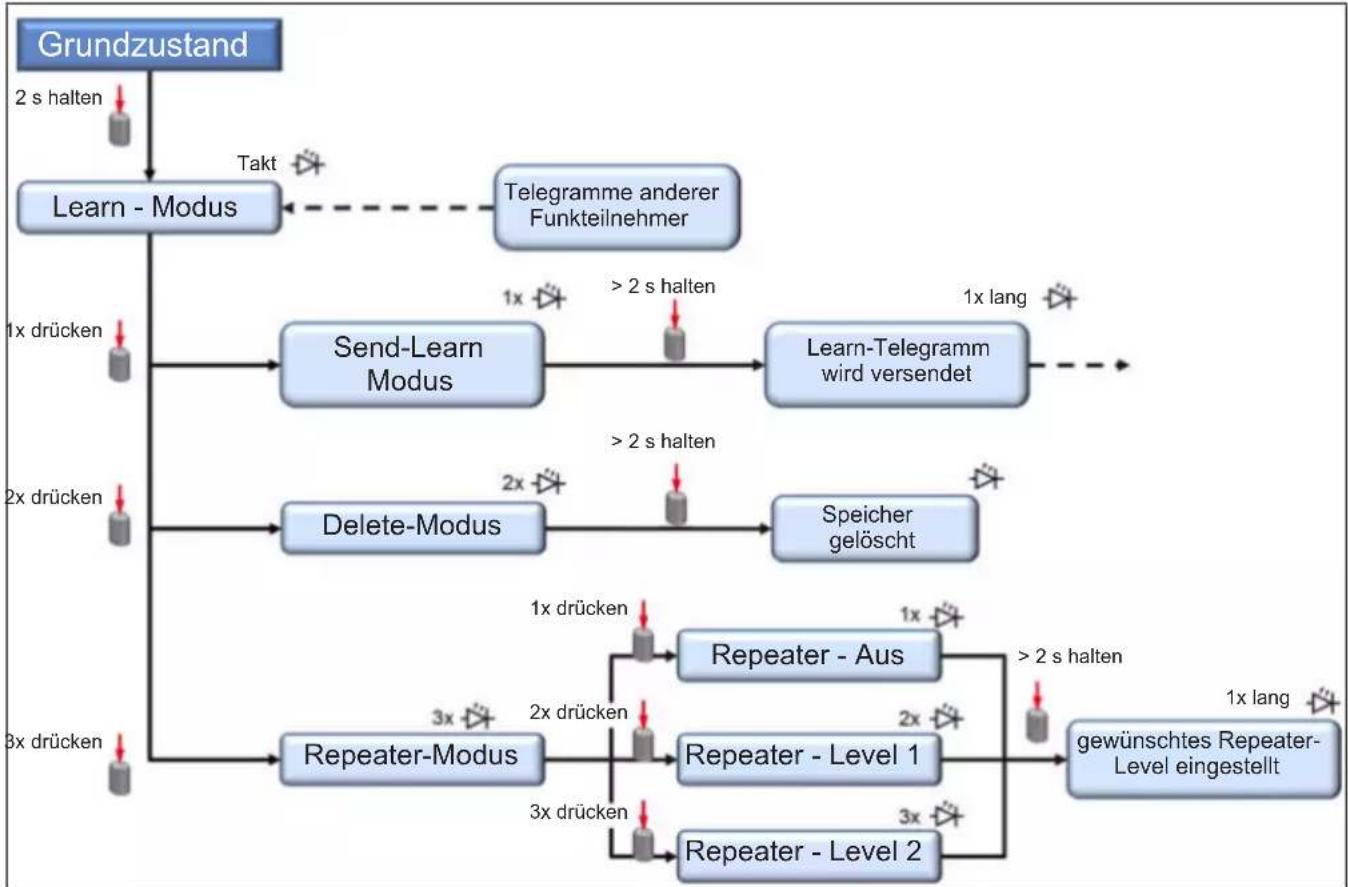

9.3 Programmebenen.... 13
9.4 Empfänger in den Einlernmodus 13 schalten ....
9.5 Sender einlernen 13
9.6 Sender löschen.... 14
9.7 Ventilator als Signalverstärker ein- 14 stellen (Repeater)....

10 Bedienung 15

11 Wartung 15
12 Reinigung 15
13 Störungsbehebung.... 16
14 Ersatzteile.... 16
15 Demontage 17
16 Umweltgerechte Entsorgung...... 17

Schaltbilder 50

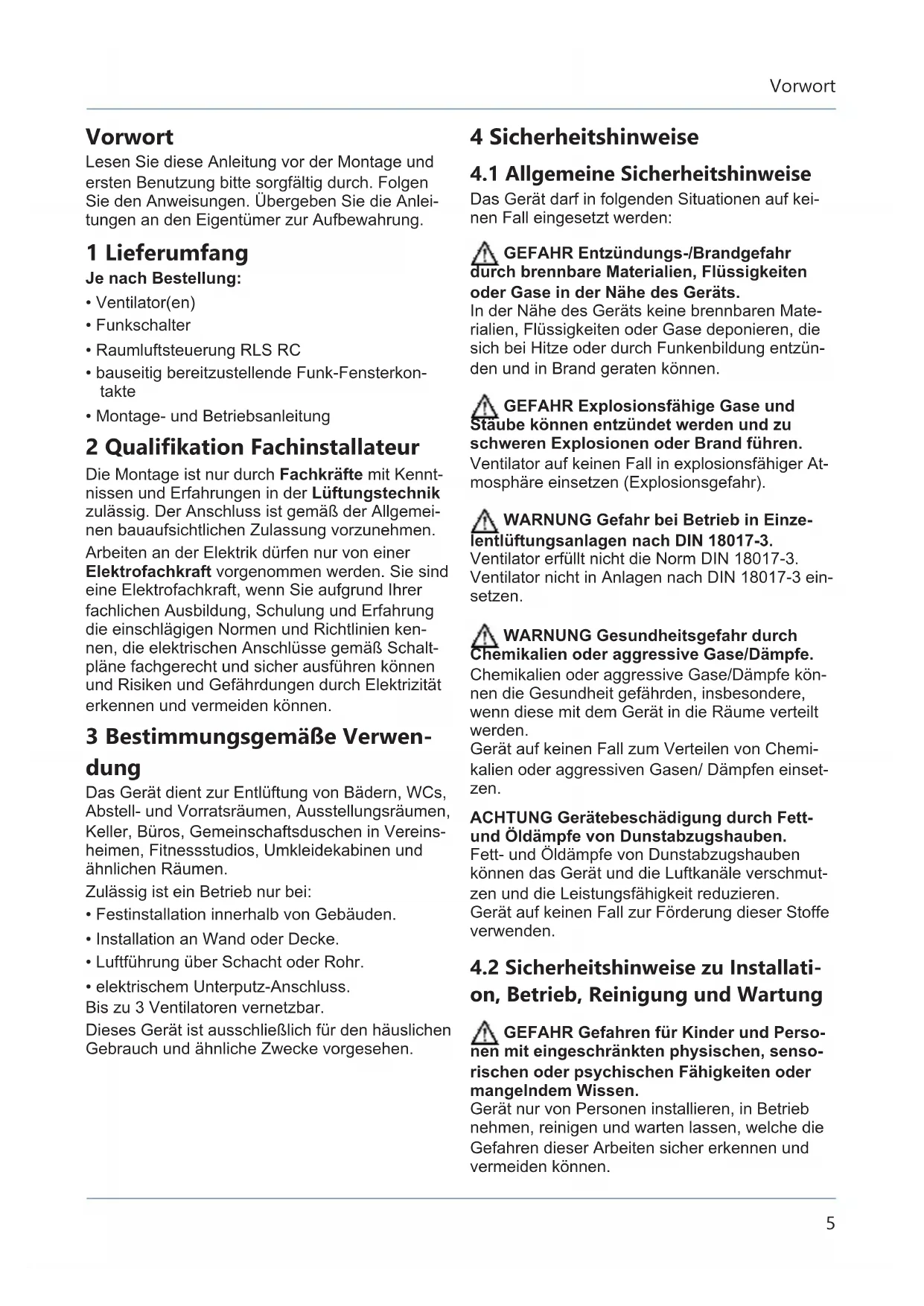

Vorwort

Lesen Sie diese Anleitung vor der Montage und ersten Benutzung bitte sorgfältig durch. Folgen Sie den Anweisungen. Übergeben Sie die Anleitungen an den Eigentümer zur Aufbewahrung.

1 Lieferumfang

Je nach Bestellung:

• Ventilator(en)
• Funkschalter
  • Raumluftsteuerung RLS RC
• bauseitig bereitzustellende Funk-Fensterkontakte
  • Montage- und Betriebsanleitung

2 Qualifikation Fachinstallateur

Die Montage ist nur durch Fachkräfte mit Kenntnissen und Erfahrungen in der Lüftungstechnik zulässig. Der Anschluss ist gemäß der Allgemeinen bauaufsichtlichen Zulassung vorzunehmen.

Arbeiten an der Elektrik dürfen nur von einer Elektrofachkraft vorgenommen werden. Sie sind eine Elektrofachkraft, wenn Sie aufgrund Ihrer fachlichen Ausbildung, Schulung und Erfahrung die einschlägigen Normen und Richtlinien kennen, die elektrischen Anschlüsse gemäß Schaltpläne fachgerecht und sicher ausführen können und Risiken und Gefährdungen durch Elektrizität erkennen und vermeiden können.

3 Bestimmungsgemäße Verwendung

Das Gerät dient zur Entlüftung von Bädern, WCs, Abstell- und Vorratsräumen, Ausstellungsräumen, Keller, Büros, Gemeinschaftsduschen in Vereinsheimen, Fitnessstudios, Umkleidekabinen und ähnlichen Räumen.

Zulässig ist ein Betrieb nur bei:

• Festinstallation innerhalb von Gebäuden.
  • Installation an Wand oder Decke.
• Luftführung über Schacht oder Rohr.
  • elektrischem Unterputz-Anschluss.
  Bis zu 3 Ventilatoren vernetzbar.

Dieses Gerät ist ausschließlich für den häuslichen Gebrauch und ähnliche Zwecke vorgesehen.

4 Sicherheitshinweise

4.1 Allgemeine Sicherheitshinweise

Das Gerät darf in folgenden Situationen auf keinen Fall eingesetzt werden:

GEFAHR Entzündungs-/Brandgefahr durch brennbare Materialien, Flüssigkeiten oder Gase in der Nähe des Geräts.

In der Nähe des Geräts keine brennbaren Materialien, Flüssigkeiten oder Gase deponieren, die sich bei Hitze oder durch Funkenbildung entzünden und in Brand geraten können.

GEFAHR Explosionsfähige Gase und Stäube können entzündet werden und zu schweren Explosionen oder Brand führen.

Ventilator auf keinen Fall in explosionsfähiger Atmosphäre einsetzen (Explosionsgefahr).

⚠️ WARNUNG Gefahr bei Betrieb in Einzelentlüftungsanlagen nach DIN 18017-3.

Ventilator erfüllt nicht die Norm DIN 18017-3. Ventilator nicht in Anlagen nach DIN 18017-3 einsetzen.

⚠️ WARNING Gesundheitsgefahr durch Chemikalien oder aggressive Gase/Dämpfe.

Chemikalien oder aggressive Gase/Dämpfe können die Gesundheit gefährden, insbesondere, wenn diese mit dem Gerät in die Räume verteilt werden.

Gerät auf keinen Fall zum Verteilen von Chemikalien oder aggressiven Gasen/ Dämpfen einsetzen.

ACHTUNG Gerätebeschädigung durch Fett- und Öldämpfe von Dunstabzugshauben.

Fett- und Öldämpfe von Dunstabzugshauben können das Gerät und die Luftkanäle verschmutzen und die Leistungsfähigkeit reduzieren.

Gerät auf keinen Fall zur Förderung dieser Stoffe verwenden.

4.2 Sicherheitshinweise zu Installation, Betrieb, Reinigung und Wartung

GEFAHR Gefahren für Kinder und Personen mit eingeschränkten physischen, sensorischen oder psychischen Fähigkeiten oder mangelndem Wissen.

Gerät nur von Personen installieren, in Betrieb nehmen, reinigen und warten lassen, welche die Gefahren dieser Arbeiten sicher erkennen und vermeiden können.

WARNING Verletzungsgefahr durch Saugwirkung des Geräts und drehendes Flügelrad.

Haare, Kleidung, Schmuck etc. können in das Gerät eingezogen werden, wenn Sie sich zu nahe am Gerät aufhalten.

Bei Betrieb unbedingt genügend Abstand halten, damit dies nicht passieren kann.

WARNING Verletzungsgefahr, wenn Fremdkörper in das Gerät hineingesteckt werden.

Keine Gegenstände in das Gerät stecken.

ACHTUNG Ein nicht ordnungsgemäß eingebauter Ventilator kann einen nicht bestimmungsgemäßen/ unzulässigen Betrieb verursachen.

Der Betrieb ist nur bei korrekter Einbaulage (siehe TOP auf Gerät), mit montierter Designabdeckung und außenseitigem Schutzgitter zulässig.

Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist.

WARNING Verletzungs- und Gesundheitsgefahr bei Veränderungen oder Umbauten oder bei Einsatz von nicht zugelassenen Komponenten.

Ein Betrieb ist nur mit Original-Komponenten zu- lässig. Veränderungen und Umbauten an den

Geräten sind unzulässig und entbinden den Hersteller von jeglicher Gewährleistung und Haftung,

z. B. wenn das Gehäuse an unzulässiger Stelle durchbohrt wird oder bei Verwendung eines Stufennippels.

WARNING Verletzungsgefahr bei Arbeiten in der Höhe.

Benutzen Sie geeignete Aufstiegshilfen (Leitern).

Die Standsicherheit ist zu gewährleisten, die Leiter ggf. durch eine 2. Person zu sichern.

Sorgen Sie dafür, dass Sie sicher stehen und sich niemand unterhalb des Gerätes aufhält.

GEFAHR Lebensgefahr bei Betrieb mit raumluftabhängigen Feuerstätten durch Kohlenstoffmonoxid.

Die maximal zulässige Druckdifferenz pro Wohn-einheit beträgt 4 Pa. Die Ausführung bedarf grundsätzlich der Zustimmung des Bezirks-schornsteinfegers.

Bei Betrieb mit raumluftabhängiger Feuerstätte unbedingt für eine ausreichende Zuluftnachströmung sorgen.

GEFAHR Gefahr durch Stromschlag bei Betrieb mit nicht komplett montiertem oder beschädigtem Ventilator.

Vor dem Abnehmen des Elektronikabdeckung alle Versorgungsstromkreise abschalten (Netzsi- cherung ausschalten), gegen Wiedereinschalten sichern und ein Warnschild sichtbar anbringen.

Ventilator nur komplett montiert betreiben. Ein beschädigtes Gerät nicht in Betrieb nehmen.

GEFAHR Gefahr bei Nichtbeachtung der geltenden Vorschriften für Elektroinstallationen.

Vor Elektroinstallationen alle Versorgungsstromkreise abschalten, Netzsicherung ausschalten und gegen Wiedereinschalten sichern. Ein Warnschild sichtbar anbringen.

Bei der Elektroinstallation die geltenden Vorschriften beachten, z. B. DIN EN 50110-1, in Deutschland insbesondere VDE 0100 mit den entsprechenden Teilen.

Eine Vorrichtung zur Trennung vom Netz mit mindestens 3 mm Kontaktöffnung je Pol ist vorgeschrieben.

Gerät nur an einer fest verlegten elektrischen Installation und mit Leitungen vom Typ NYM-O oder NYM-J anschließen, je nach Gerätetype 3 x 1,5 mm² oder 5 x 1,5 mm².

Gerät nur mit auf Typenschild angegebener Spannung und Frequenz betreiben.

Gerät kann auch im Stillstand unter Spannung stehen und durch Sensorik wie Zeitverzögerung oder Feuchte usw. automatisch anlaufen.

Die auf dem Typenschild angegebene Schutzart ist nur gewährleistet bei bestimmungsgemäßem Einbau und bei ordnungsgemäßer Einführung der Anschlussleitung durch die Leitungstülle. Die Tülle muss den Leitungsmantel dicht umschließen.

VORSICHT Vorsicht beim Umgang mit Verpackungsmaterialien.

Geltende Sicherheits- und Unfallverhütungsvorschriften einhalten.

Verpackungsmaterial außer Reichweite von Kindern aufbewahren (Erstickungsgefahr bei Verschlucken).

5 Produktinformation

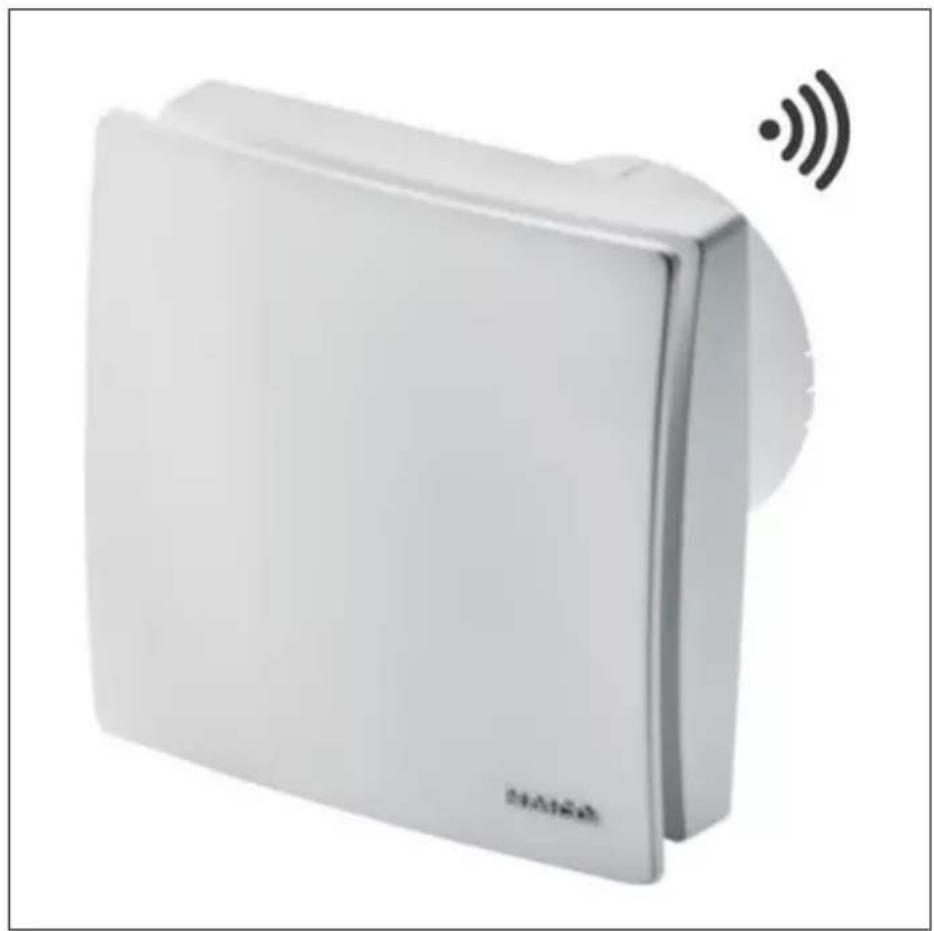

5.1 ECA 100 ipro RC

- Kleinraumventilator zum Entlüften von Räumen.

- Funkgesteuerter Ausführung für das Abluftsystem MAICOsmart. Mit Funkempfänger 868 MHz (EnOcean).

• Ventilator mit zwei Leistungsstufen.
• Leistungsstufen manuell mit Funkschalter und/oder automatisch mit RLS RC-Funksteuerung einstellbar.
• Ein/Aus mit optionalem Funkschalter DS RC oder separater Raumluftsteuerung RLS RC.
• Keine Einschaltverzögerung und Nachlaufzeit.
• Kombinierbar mit Wibutler Smart-Home-System.
  • Nicht drehzahlsteuerbar.

Master-Slave-Betrieb der RC-Ventilatoren nur im sortenreinen System ECA 100 ipro RC und RCH möglich (Raumluftsteuerung RLS RC erforderlich). Kombinationen mit ECA 150 ipro RC/KRC/RCH/KRCH nicht zulässig.

5.2 ECA 100 ipro RCH

• Kleinraumventilator zum Entlüften von Räumen.
  • Ausführung wie ECA 100 ipro RC.
• Zusätzlich mit Feuchte-Vollautomatik.

Funktion Feuchte-Vollautomatik

Normalerweise läuft der Ventilator im Standardbetrieb mit manuell eingestellter oder per RLS RC vorgegebener Leistungsstufe.

Bei der Inbetriebnahme des RCH-Ventilators regelt sich dieser auf die aktuell vorherrschende relative Raumfeuchte ein. Diese Feuchte wird als erster Referenzwert gespeichert. Es ist keine manuelle Vorgabe eines Referenzwertes mehr nötig.

Sinkt die relative Feuchte direkt nach der Installation, wird diese als neuer Referenzwert gespeichert. Der kleinstmögliche Referenzwert liegt bei 48 % relativer Luftfeuchte. Steigt die Raumfeuchte um 7 % an, schaltet der Ventilator automatisch mit Leistungsstufe 1 (78 m³/h) ein.

• Steigt die Raumfeuchte weiter an, schaltet das Gerät in Leistungsstufe 2 (92 m³/h).
• Findet kein weiterer Anstieg statt, läuft das Gerät solange in Leistungsstufe 1 (78 m³/h) weiter, bis der gespeicherte Referenzwert wieder unterschritten wird.

Wird der Referenzwert unterschritten, wird auch die Leistungsstufe zurückgeschaltet:

• Bei Verwendung einer RLS RC erfolgt ein Betrieb gemäß Einstellung an der RLS RC.
• Bei Betrieb ohne RLS RC (Einzelgerät) schaltet der Ventilator in die zuletzt aktive Leistungsstufe vor dem Feuchtebetrieb zurück.

Die aktuell vorherrschende Raumfeuchte wird als neuer Referenzwert gespeichert.

Bei Betätigung des Funkschalters während des Feuchtebetriebs wird ebenfalls ein neuer Referenzwert gespeichert.

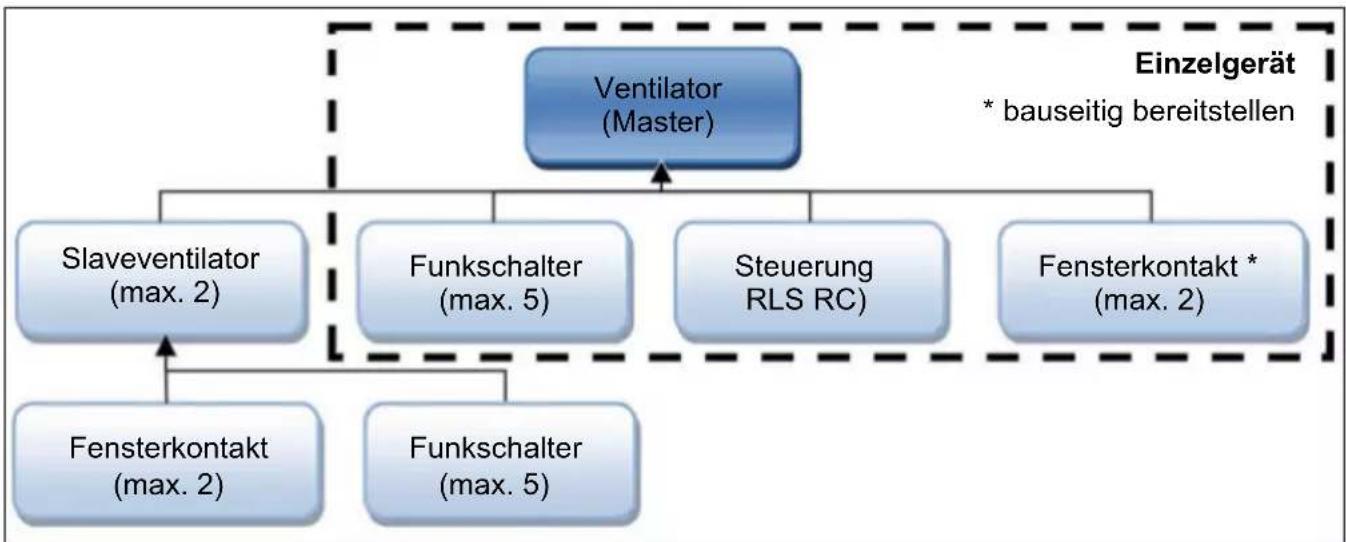

5.3 Systembeschreibung MAICOsmart

MAICOsmart Netzwerk mit Funkelektronik

MAICOsmart mit ECA100 ipro-Ventilatoren

• Empfänger sind ECA 100 ipro-Ventilatoren der Geräteausführungen RC und RCH.
• Sender sind Systemkomponenten wie
  • Raumluftsteuerung RLS RC

• Funkschalter DS RC

• Funk-Fensterkontakte
  • ECA 100 ipro RC und RCH

• Alle ECA 100 ipro RC-Ausführungen sind im Netzwerk miteinander kombinierbar.

• ECA 100 ipro RCH-Ventilatoren besitzen zusätzlich eine Feuchtesteuerung (Feuchte-Vollautomatik).

• Das MAICOsmart-System lässt sich mit einem Funkschalter und/oder der Raumluftsteuerung RLS RC bedienen:
• Mit einem Funkschalter lassen sich 2 Leistungsstufen anwählen oder das System ausschalten.
• Mit der Raumluftsteuerung RLS RC lassen sich 3 Systemstufen manuell einschalten (→ Tabelle im Kapitel Bedienung [▶ 15]).
• Ab Werk ist die Aus-Funktion deaktiviert, um eine Dauerlüftung sicherzustellen. Bei Bedarf kann diese Funktion auch aktiviert werden (→ Montageanleitung Raumluftsteuerung RLS RC).
• Mit Funk-Fensterkontakten wird der Ventilator ebenfalls aus-/eingeschaltet (Fenster offen/geschlossen).
• Bei der Inbetriebnahme müssen die Sender an den Empfängern eingelernt (bekannt gemacht) werden.

Weitere Funkkomponenten

A: Funkschalter DS RC (EnOcean-Schalter): Ventilator mit einem Funkschalter im Einzelbetrieb

• Funkschalter (Doppelwippenschalter) zur Einstellung verschiedener Leistungsstufen des Ventilators.
• Zum Hoch- oder Herunterschalten einer Leistungsstufe die Schaltwippe drücken.

Die linke und rechte Wippe müssen separat eingelernt werden: Linke Wippe für Ein/Aus, rechte Wippe um die Lüftungsstufe hoch-/herunterzuschalten.

1 Funkschalter immer an dem im selben Raum befindlichen Ventilator einlernen.

B: Funkschalter DS RC (EnOcean-Schalter): Ventilator mit mehreren Funkschaltern im Einzelbetrieb

Funktion wie zuvor beschrieben. Bis zu 5 Funkschalter je Ventilator einlernbar.

C: Funkschalter DS RC (EnOcean-Schalter) im Master/Slave-Netzwerk

Der Betrieb des Lüftungssystems erfolgt wie an der RLS RC eingestellt. Jedoch hat jeder Schaltvorgang per Funkschalter Vorrang vor der RLS RC-Einstellung.

• Wird ein Funkschalter betätigt, schaltet der zugeordnete Ventilator in die manuell gewählte Leistungsstufe.
• Nach 30 Minuten ohne Betätigung (Timeout) wird wieder auf die Einstellung gemäß RLS RC zurückgeschaltet. Wird während des Timeouts die Einstellung an der RLS RC verändert, reagiert der zugeordnete Ventilator auf diesen Befehl erst nach Ablauf des Timeouts.
• Bei der RCH-Version arbeitet die Feuchteautomatik im Urlaubsmodus mit Vorrang. Während des Feuchtebetriebs ist das Schalten mit DS RC oder Funk-Fensterkontakt möglich.

D: Funk-Fensterkontakt (EnOcean-Schalter)

• An jedem Ventilator sind Funk-Fensterkontakte einlernbar.
• Der Funk-Fensterkontakt übermittelt den Status Fenster offen oder Fenster geschlossen an den zugeordneten Ventilator.
• Wird das Fenster geöffnet, schaltet der zugeordnete Ventilator automatisch aus.
• Ist dennoch ein Betrieb des Ventilators gewünscht, kann dieser mit einem zugeordneten Funkschalter wieder eingeschaltet werden.
• Der Funkschalter hat Vorrang vor dem Funk-Fensterkontakt und/oder der RLS RC.
• Der Ventilator schaltet nach einem Timeout von ca. 30 Minuten wieder aus (Fenster noch offen) oder auf den an der RLS RC eingestellten Betrieb zurück (Fenster zu).

E: Raumluftsteuerung RLS RC (EnOcean-Funksteuerung)

Für Informationen zur Raumluftsteuerung RLS RC siehe separate Montageanleitung.

• Die Raumluftsteuerung RLS RC ist eine Funksteuerung für die manuelle Bedienung von Master- und Slavegeräten.
• Für den Betrieb stehen 2 Programme (P1/P2) mit unterschiedlichen Leistungsstufen-Kombinationen zur Verfügung.
• Das zur Anwendung passende Programm (P1 für kleine/P2 für große Wohneinheiten (→ Tabellen im Kapitel Bedienung [▶ 15]) wird bei der Inbetriebnahme festgelegt.

• Im Display der RLS RC erscheint: Systemstufe 0/Aus ohne Balken Systemstufe 1 mit 2 Balken Systemstufe 2 mit 4 Balken Systemstufe 3 mit 6 Balken

• Im Display befindet sich außerdem eine Zeit- und Temperaturanzeige.

• Der Urlaubsmodus ist mit einem Intervallbetrieb ausgestattet. Der Ein-Aus-Wechsel an allen Ventilatoren findet im 30 Minutentakt statt (Feuchteschutz). Funkbefehle weiterer Funknetz-Teilnehmer werden bis zum Ausschalten des Urlaubsmodus ignoriert.
• Servicemenü für Systemeinstellungen.

6 Technische Daten

6.1 Umgebungsbedingungen

• Zulässige Höchsttemperatur des Fördermediums + 40 °C.
• Störfestigkeit nach EN 55014-2 je nach Impulsform und Energieanteil 1000 bis 4000 V. Bei Betrieb mit Leuchtstoffröhren sind zusätzliche Entstörmaßnahmen erforderlich (L-, C- oder RC-Glieder, Schutzdioden, Varistoren), da diese Werte überschritten werden können.
• Empfehlung: Bei Betrieb an Schaltern mit Glimmlampe einen X2-Kondensator (220 nF/250 V) gegen Null verdrahten. Der Kondensator ist bauseitig bereitzustellen.
• Lagerung: Gerät nur trocken lagern (-20 bis +50 °C).

6.2 Technische Datentabelle

Bemessungsspannung 230 V
Netzfrequenz 50 Hz
Schutzart• Ventilator• Schalter, Steuerung	IP X5IP 00
Gewicht 0,724 kg
Funk-Komponenten: Frequenzbereich (nach EN 300220-1)	868,35 MHz
Reichweiten im Gebäude, je nach Bausubstanz:• RaumluftsteuerungRLS RC / Ventilator• Funkschalter DS RC / Ventilator• Ventilator / Ventilator• Signalverstärker / Ventilator	Bis zu:30 m30 m30 m40 m

Für weitere technische Daten → Typenschild. Für Kennlinien → www.maico-ventilatoren.com.

7 Montagevorbereitungen

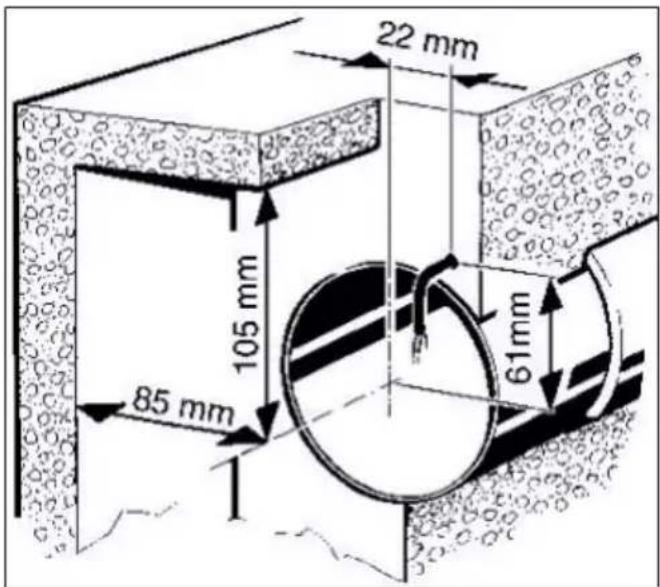

7.1 Wand

Zum Untergrund passendes, ausreichend dimensioniertes Befestigungsmaterial verwenden. Für ausreichend Zuluft sorgen.

Vorgeschriebene Mindestabstände zur Wand und Decke gemäß Abbildung einhalten.

22 mm 105 mm 85 mm 61mm

1. Im Bereich des Gehäuses für einen ebenen Untergrund sorgen.
2. Wanddurchbruch anbringen oder Kernloch bohren. Mindestdurchmesser 105 mm.
   → Empfehlung: Wandhülse WH 100 einbauen. Wanddurchbruch mit Mindestdurchmesser 115 mm anbringen.

Bei rechteckigen Wanddurchbrüchen Montageplatte ZM 11 verwenden.

1. Netzleitung (Unterputz) bis an den Montageort verlegen, Abstandsmaße siehe oben. Dabei die Netzleitung mindestens 110 mm aus der Wand herausführen.

7.2 Decke

1. Montagevorbereitungen wie in Kapitel Wand beschrieben vornehmen.

ACHTUNG Kurzschlussgefahr und Gerätebeschädigung durch Kondenswasserbildung im Ventilatorgehäuse.

Lüftungsleitungen fachgerecht thermisch isolieren. Kondenswasserableitung oder Kondensatsammler in der Steigleitung einplanen.

7.3 Rohr

1. Kanten der Rohrinnenseite entgraten.
2. Montagevorbereitungen wie in Kapitel Wand beschrieben vornehmen.

8 Montage und Inbetriebnahme

8.1 Ventilator

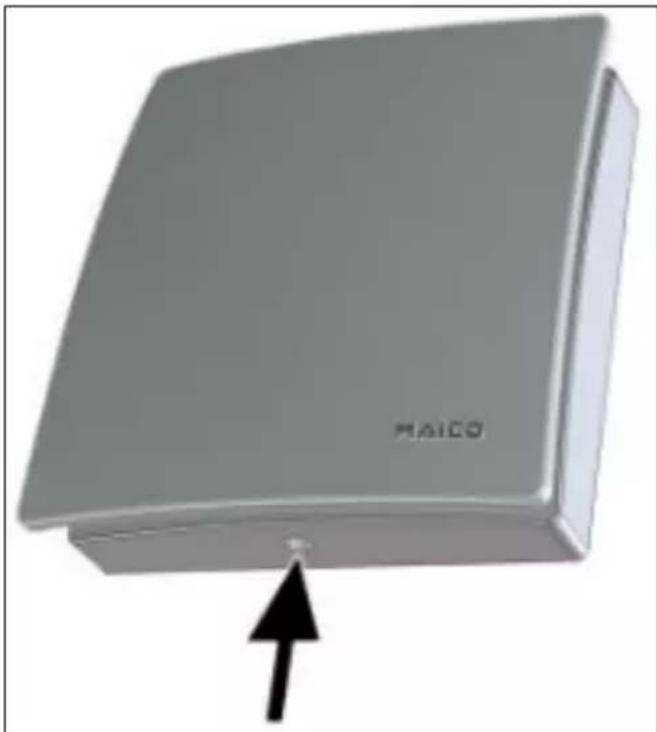

1. Gerät auspacken und Abdeckung abnehmen.
2. Zum Lösen der Abdeckung Rasthaken mit Schraubendreher entriegeln

1. Beigefügtes Schaumstoffband am Stutzen mittig anbringen.

An ECA 100 ipro RCH unbedingt das Schaumstoffband anbringen, damit die Geräte keine Fehlluft von außen anziehen.

8.2 Gehäuseeinbau

ACHTUNG Gerätebeschädigung/Funktionsstörung bei streifendem Flügelrad.

Flanschhülse weder verspannt noch gequetscht einbauen.

Für ebenen Untergrund sorgen.

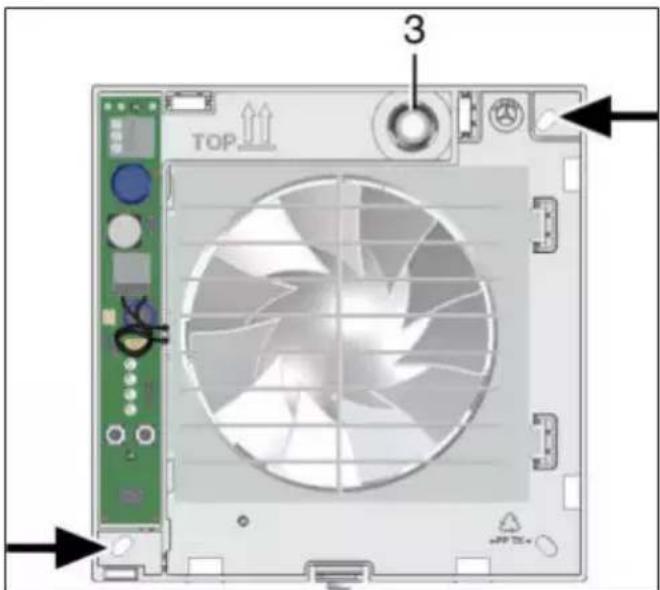

1. Gehäuse in Wanddurchbruch/Wandhülse stecken (TOP = oben).

TOP 3

3 Leitungstülle

1. Gehäuse waagerecht ausrichten und die beiden Dübellöcher markieren, siehe Pfeile.

2. Dübellöcher ∅ 6 mm bohren und Dübel einstecken.

3. Leitungstülle vorsichtig aus dem Gehäuse drücken und herausnehmen.

4. Gehäuse waagerecht ausrichten und die beiden Dübellöcher markieren, siehe Pfeile.

5. Dübellöcher ∅ 6 mm bohren und Dübel einstecken.
6. Leitungstülle vorsichtig aus dem Gehäuse drücken und herausnehmen.

ACHTUNG Kurzschlussgefahr/Gerätebeschädigung. Eindringendes Wasser bei falscher Einführung der Netzleitung in das Ventilatorgehäuse oder bei nicht fachgerecht eingebauten Leitungstüllen.

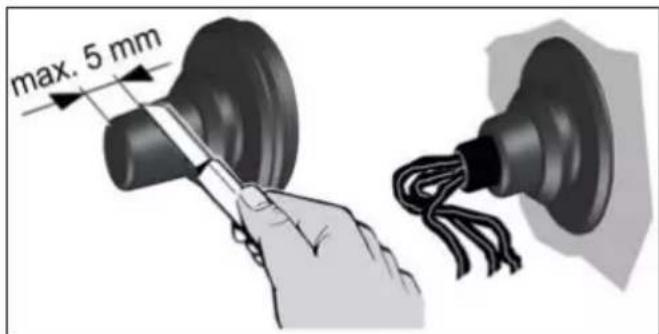

Kappe der Leitungstülle so abschneiden, dass die Leitungstülle die Netzleitung dicht umschließt. Dabei die Kappe um max. 5 mm kürzen.

Leitungstülle(n) fachgerecht anbringen, ggf. bau-seitig abdichten.

max. 5 mm

1. Leitungstülle in Gehäuse einsetzen.
2. Netzleitung so in den Anschlussraum führen, dass die Leitungstülle den Leitungsmantel komplett umschließt und nicht zu weit in den Anschlussraum hineinragt.
3. Gehäuse in Wanddurchbruch/Wandhülse einsetzen und mit zwei Schrauben befestigen. Gehäuse weder verspannt noch gequetscht einsetzen. Ausreichend dimensioniertes Befestigungsmaterial verwenden.

8.3 Elektrischer Anschluss

ACHTUNG Gerätebeschädigung bei Kurz- schluss.

Schutzleiter und nicht benötigte Adern isolieren. Elektrische Bauteile nicht berühren.

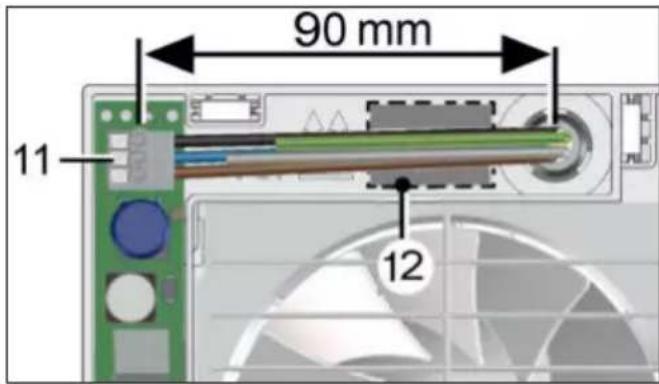

1. Im Ventilator nur Einzeladern verlegen. Dazu Mantel der Netzleitung auf einer Länge von 90 mm entfernen. Einzelne Adern auf 9 bis 10 mm abisolieren.

90 mm 11 12

11 Federklemme

12 Anschlussschaltbild

1. Netzleitung an Federklemme anschließen → Schaltbilder [▶ 50].
2. Sitz der Leitungstülle kontrollieren. Diese muss gut abdichten.

8.4 Endmontage

ACHTUNG Kurzschlussgefahr und Gerätebeschädigung. Eindringende Feuchtigkeit bei falsch eingesetzter Elektronikabdeckung.

Elektronikabdeckung fest an das Gehäuse drücken, so dass diese ringsum dichtend und plan anliegt. Dabei nicht auf die Einstelltasten drücken.

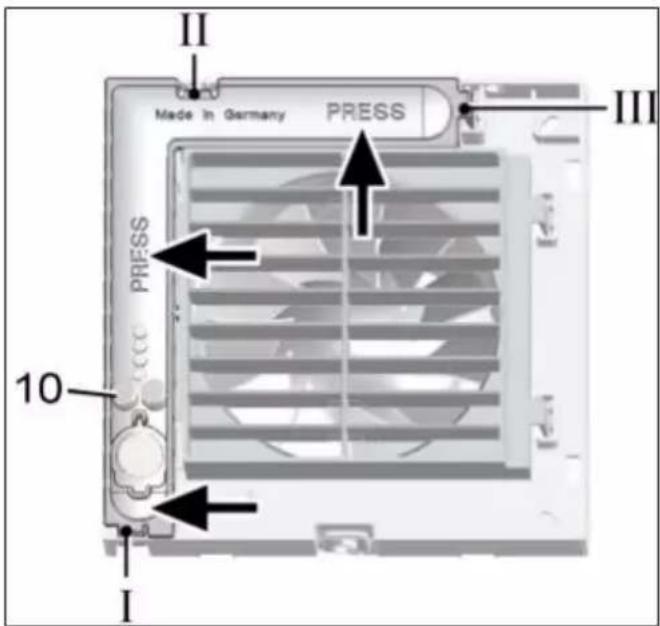

1. Elektronikabdeckung an den Gehäuseaussparungen I, II und III auf die 3 Rastnasen stecken, bis diese einrasten. Zusätzlich die Elektronikabdeckung an beiden Positionen PRESS fest in das Gehäuse drücken.

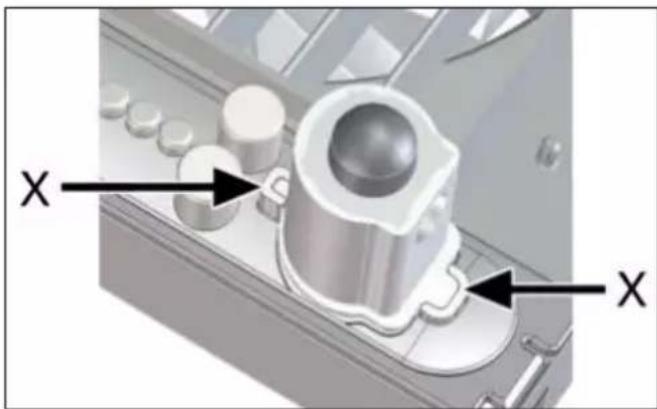

X X

1. Bei Geräteausführungen RCH mitgelieferten Sensor lagerichtig (→ Pfeile X) in den Anschlusssockel einstecken.

RCH: Membran an der flachen Seite der Sensorwand nicht berühren/belasten, da diese sonst beschädigt wird.
3. Gehäuseabdeckung anbringen.

1. Mit der linken Einstelltaste die Funkkomponenten einlernen → Tipps zum Einlernen von Funkkomponenten [▶ 12].

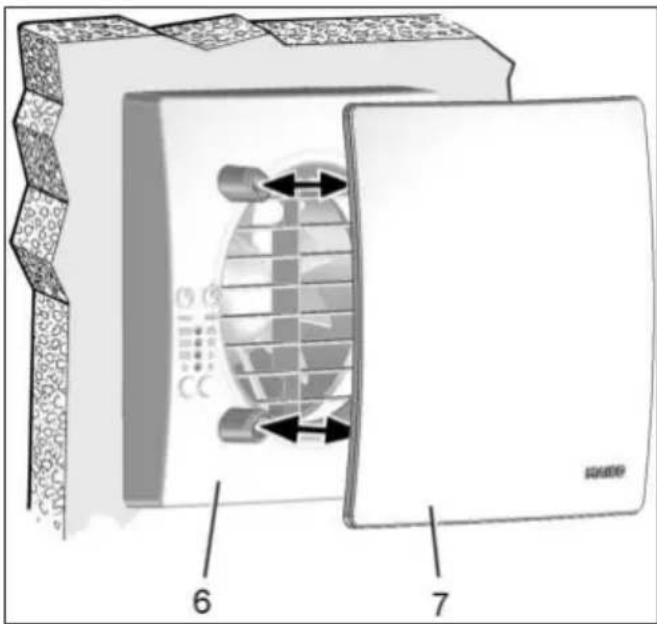

1. Designabdeckung anbringen.

8.5 Inbetriebnahme

1. Netzsicherung einschalten.
2. Funktionstest durchführen.

9 Funkkomponenten

9.1 Vorgehensweise

Für Angaben zur Funktion und den Programmebenen → Systembeschreibung MAICOsmart [▶ 7]. Zum Einlernen eines RC-Ventilators die Gehäuseabdeckung abnehmen und anschließend wieder anbringen → Montagevorbereitungen [▶ 10].

Betrieb mit Einzelventilator

1. Am Ventilator zuerst die Raumluftsteuerung RLS RC, dann die Funkschalter und/oder Funkfensterkontakte einlernen.
2. Weitere Systemkomponenten einlernen.
3. Funktionstest mit allen Systemkomponenten durchführen.

Master/Slave-Netzwerk

1. Am Masterventilator zuerst die vorkonfigurierte Raumluftsteuerung RLS RC einlernen.

2. Dann die Funkschalter, Funk-Fensterkontakte und weitere Slaveventilatoren einlernen.

3. An den Slaveventilatoren (max. 2 Ventilatoren) Funkschalter und Funk-Fensterkontakte einlernen.

4. Gehäuseabdeckung inkl. Designabdeckung vorsichtig auf das Gehäuse drücken, bis diese im Schnapper einrastet.
5. Funktionstest mit allen Systemkomponenten durchführen.

9.2 Tipps zum Einlernen von Funk- komponenten

Ein Ventilator wird automatisch zum Master, wenn der Masterventilator in den Empfangsmodus gestellt wird und von einem Slaveventilator ein Einlerntelegramm empfängt.
Wird ein Masterventilator versehentlich an einem Slaveventilator eingelernt erlischt die Masterzuordnung (Master- wird zum Slaveventilator). Dies kann eine Neueingabe aller Systemkomponenten zur Folge haben.

• Ein Ventilator wird zum Slaveventilator, wenn von diesem ein Einlerntelegramm an das Mastergerät übertragen und von diesem bestätigt wird.
• Empfängt der RC-Master- oder Slaveventilator ein gültiges Einlerntelegramm von einer noch nicht eingelernten Funkkomponente, werden die Daten ausgewertet und gespeichert.
• Ist die Funkkomponente bereits eingelernt, wird das Einlerntelegramm gelöscht, d. h. das Einlernen muss wiederholt werden.
• Erfolgt innerhalb von 60 Sekunden kein Empfang, wird das Einlernen beendet, die LED am Ventilator schaltet aus. Der Vorgang muss wiederholt werden.
• Einlerntelegramme von nicht unterstützten Funkkomponenten werden ignoriert.

9.3 Programmebenen

9.4 Empfänger in den Einlernmodus schalten

1. Am Empfängerventilator die Einlerntaste mindestens 2 Sekunden drücken.

⇒ Die Tasten-LED blinkt, der Einlernmodus ist aktiviert.
→ Innerhalb von 60 Sekunden muss nun ein Einlerntelegramm empfangen werden. Andernfalls wird der Einlernmodus verlassen.

9.5 Sender einlernen

Bei korrektem Empfang eines Einlerntelegramms leuchtet die Tasten-LED des Empfängers jeweils 1 Sekunde lang. Der Sender ist nun eingelernt.

Funkschalter einlernen

Bei Doppelwippenschaltern (DS RC) beide Wippen separat einlernen (2 Kanäle).

1. Am Empfängerventilator den Einlernmodus aktivieren

→ LED blinkt. Einlernmodus ist aktiviert.

1. Am Funkschalter die rechte Wippe innerhalb von 2 Sekunden 3-mal drücken.

Das Einlerntelegramm wird gesendet. Bei erfolgreichem Einlernen leuchtet die LED ca. 1 Sekunde. Bei fehlerhafter Übertragung blinkt die Tasten-LED 3-mal kurz.

1. Am Empfängerventilator den Einlernmodus erneut aktivieren.
2. Am Funkschalter die linke Wippe innerhalb von 2 Sekunden 3-mal drücken.
   Das Einlerntelegramm wird gesendet. Bei erfolgreichem Einlernen leuchtet die LED ca. 1 Sekunde. Bei fehlerhafter Übertragung blinkt die Tasten-LED 3-mal kurz.
3. Am Empfängerventilator den Einlernmodus erneut aktivieren.
4. Die rechte Wippe 3-mal innerhalb von 2 Sekunden drücken.
   → Das Einlerntelegramm wird gesendet.

Funk-Fensterkontakt einlernen

1. Am Empfängerventilator den Einlernmodus aktivieren. ⇒ LED blinkt, der Einlernmodus ist aktiviert.
2. Am Funk-Fensterkontakt die Einlerntaste drücken.

Das Einlerntelegramm wird gesendet. Bei erfolgreichem Einlernen leuchtet die LED ca. 1 Sekunde. Bei fehlerhafter Übertragung blinkt die Tasten-LED 3-mal kurz.

Raumluftsteuerung RLS RC einlernen

Die Einlerntaste befindet sich auf der Rückseite der RLS RC.

1. Am Empfängerventilator den Einlernmodus aktivieren.

⇒ Am Ventilator blinkt die LED, der Einlernmodus ist aktiviert.

1. An der RLS RC die Einlerntaste 3-mal innerhalb von 2 Sekunden drücken.

Das Einlerntelegramm wird gesendet. Bei erfolgreichem Einlernen blinkt das Funksymbol im Display 3-mal kurz. Das Funksymbol ist dann dauerhaft im Display sichtbar.

⇒ Am Empfängerventilator leuchtet die LED 1 Sekunde beim erfolgreichen Einlernen.

Slaveventilator einlernen

1. Am Master (Empfängerventilator) und einem noch nicht eingelernten Ventilator (geplanter Slave) den Einlernmodus aktivieren.

→ LED blinkt, der Einlernmodus ist aktiviert.

1. Slaveventilator in den Sendemodus schalten. Dazu am Slaveventilator die Einlerntaste 1-mal kurz drücken.

→ Die LED am Slave leuchtet kurze Zeit und blinkt danach 1-mal kurz auf. Der Slave-ventilator befindet sich nun im Send-Learn-Modus.

1. Einlerntaste am Slaveventilator so lange drücken (>1 Sekunde), bis die LED am Slaveventilator 1-mal kurz aufleuchtet.

Das Einlerntelegramm wird gesendet. Bei erfolgreichem Einlernen leuchtet die Tasten-LED 1-mal für ca. 1,5 Sekunden. Bei fehlerhafter Übertragung blinkt die Tasten-LED 3-mal kurz. Bei fehlgeschlagenem Einlernvorgang blinkt die LED am Slaveventilator 3-mal kurz auf. Der Vorgang ist zu wiederholen.

9.6 Sender löschen

Einzelnen Sender löschen

Bei defektem oder nicht mehr identifizierbarem Sender müssen eventuell alle Sender gelöscht werden. Systemkomponenten sind dann wieder neu einzulernen (empfehlenswert, falls ein Sender verloren wurde oder defekt ist).

1. Um den gewünschten Sender zu löschen, muss der Einlernvorgang des Senders (RLS RC, Funkschalter oder Fensterkontakt) wiederholt werden → voriges Kapitel.

Alle Sender löschen

1. Am Masterventilator (Empfänger) den Einlernmodus aktivieren.

⇒ LED blinkt, Einlernmodus ist aktiviert.

1. Die Einlerntaste 2-mal kurz betätigen.

→ LED blinkt 2-mal kurz auf und geht aus.

1. Am Slaveventilator (Sender) die Einlerntaste so lange drücken (> 1 Sekunde), bis die LED am Ventilator 1-mal kurz aufleuchtet.

⇒ Alle eingelernten Sender sind nun gelöscht. Der Ventilator befindet sich wieder im Grundzustand.

9.7 Ventilator als Signalverstärker einstellen (Repeater)

Die im Ventilator befindliche Funkelektronik kann auch für eine Signalverstärkung genutzt werden. Hierbei arbeitet der so eingestellte Ventilator zusätzlich als Signalverstärker. Parallel zur laufenden Anwendung werden EnOcean-Telegramme empfangen und weiter gesendet. Dies kann zum Beispiel erforderlich sein bei Anwendungen in Einfamilienhäusern, die komplett mit EnOcean-Produkten automatisiert sind.

Einstellwerte

• Aus

- Level 1 = Original-Telegramme werden verstärkt

- Level 2 = Original- und bereits verstärkte Telegramme werden verstärkt

Ventilator als Signalverstärker einstellen

1. Am Empfänger (Ventilator) den Einlernmodus aktivieren.

⇒ LED blinkt, der Einlernmodus ist aktiviert.

1. Einlerntaste 3-mal kurz drücken.

⇒ LED leuchtet für kurze Zeit und blinkt da- nach 3-mal kurz auf.

1. Für den Repeatermodus die Einlerntaste xmal kurz drücken:

⇒ Repeater Aus: 1-mal drücken – LED blinkt 1-mal

Repeater Level 1: 2-mal drücken – LED blinkt 2-mal

Repeater Level 2: 3-mal drücken – LED blinkt 3-mal

1. Die Einlerntaste so lange drücken ( ≥ 5 Sekunden), bis die LED am Ventilator 1-mal ca.

1 Sekunde aufleuchtet.

→ Die Einstellung ist gespeichert.

10 Bedienung

ECA 100 ipro RC

Ein- und ausgeschaltet werden die Ventilatoren entweder an der Raumluftsteuerung RLS RC, mit Funkschalter DS RC oder mit einem bauseitig bereitgestellten Funk-Fensterkontakt.

ECA 100 ipro RCH

Das Gerät ist barrierefrei. Die Entlüftung erfolgt gemäß Feuchteautomatik. Bei geringer Feuchte schaltet das Gerät ganz aus.

Programm Wohnungsgröße

P1 30 m^2 / 50 m^2 / 70 m^2

P2 90 m^2 / 110 m^2 / 130 ^2 /140 m^2

Tab. 1: Programmauswahl

RLS RC-Programme für ECA ... ipro RC/KRC/RCH/KRCH		System-stufe 0	System-stufe1	System-stufe 2	System-stufe 3
Programm P1	Master	Aus Leistungs-stufe 1		Leistungs-stufe 1	Leistungs-stufe 2
	Slave(s)	Aus Aus Leistungs-stufe 1		Leistungs-stufe 1	Leistungs-stufe 1
Programm P2	Master	Aus Leistungs-stufe 2		Leistungs-stufe 1	Leistungs-stufe 2
	Slave(s)	Aus Aus Leistungs-stufe 1		Leistungs-stufe 2

Tab. 2: Sortenreines System

Leistungsstufe 1 = 78 m³/h

Leistungsstufe 2 = 92 m³/h

(Angaben frei blasend)

RLS RC Pro-gramme für Mischsys-tem ECA ...ipro RC/RCH+ ER 100 RC		Sys-temstu-fe 0	Sys-tem-stufe 1	Sys-tem-stufe 2	Sys-tem-stufe 3
Pro-gramm P1	Mas-terECA	Aus Leis-tungs-stufe 1	Leis-tungs-stufe 1	Leis-tungs-stufe 2
	SlaveECA	Aus Leis-tungs-stufe 0	Leis-tungs-stufe 1	Leis-tungs-stufe 1
	SlaveER	Aus Leis-tungs-stufe 1	Leis-tungs-stufe 1	Leis-tungs-stufe 2
Pro-gramm P2	Mas-terECA	Aus Leis-tungs-stufe 2	Leis-tungs-stufe 1	Leis-tungs-stufe 2
	SlaveECA	Aus Leis-tungs-stufe 0	Leis-tungs-stufe 1	Leis-tungs-stufe 2
	SlaveER	Aus Leis-tungs-stufe 1	Leis-tungs-stufe 2	Leis-tungs-stufe 2

Tab. 3: Mischsystem

ECA: Leistungsstufe 1 = 78 m³/h / Leistungsstufe 2 = 92 m³/h

ER: Leistungsstufe 1 = 35 m³/h / Leistungsstufe 2 = 60 m³/h / Leistungsstufe 3 = 100 m³/h

(Angaben frei blasend)

11 Wartung

Das Gerät ist wartungsfrei.

12 Reinigung

1 Ventilator regelmäßig reinigen, insbesondere nach längerem Stillstand.

ACHTUNG Gerätebeschädigung bei falschem Reinigungsmittel.

Abdeckung nur mit Wasser reinigen.

Keine aggressiven Reinigungsmittel verwenden.

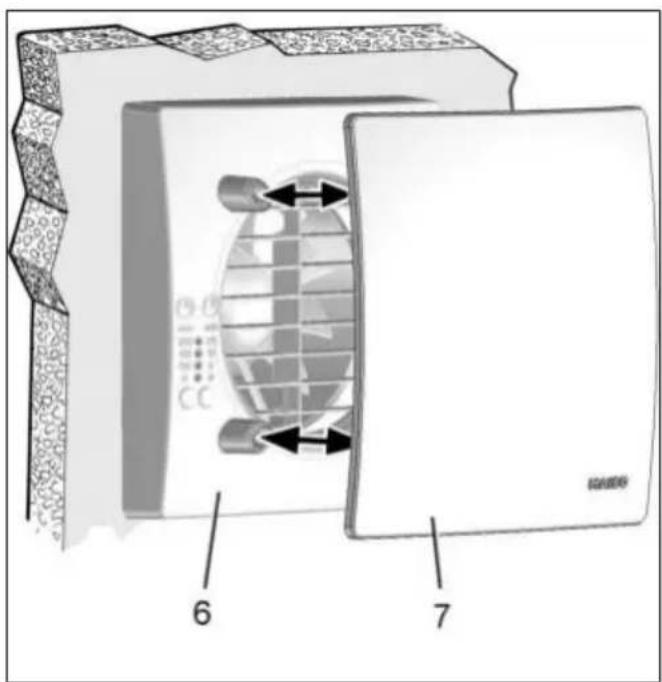

ACHTUNG Lamellenbruch bei falschem Reinigen.

Vorsicht beim Reinigen.

Lamellen nicht zu stark öffnen, schließen oder verbiegen.

1. Innenteile des Ventilators nur mit einem trockenem Tuch reinigen.
2. Bei stark verunreinigter Abdeckung diese vorsichtig abnehmen und mit Wasser reinigen.

6 7

1. Abdeckung anbringen, Netzsicherung einschalten, Warnschild entfernen und Funktionstest durchführen.

13 Störungsbehebung

Fehlerfindung nur durch Elektrofachkraft. Bei jeder Störung eine Elektrofachkraft hinzuziehen. Reparaturen sind nur durch Elektrofachkräfte zulässig.

Netzsicherung ausschalten, gegen Wiedereinschalten sichern und ein Warnschild anbringen.

Störung Ursache, Maßnahmen
Ventilator schaltet nicht ein.	Keine Netzspannung. Prüfen, ob die Netzsi- cherung ausgefallen ist. Diese ggf. einschal- ten.Flügelrad blockiert. Beseitigung nur durch Fachkraft zu- lässig: Abdeckung ab- nehmen. Innengitter oder Innenverschluss über Rasthaken entrie- geln und ausbauen. Flügelrad überprüfen und ggf. reinigen.

	• Feuchtesteuerung bei RCH-Geräten arbeitet nicht korrekt/ist defekt. Fachkraft hinzuziehen.
Thermischer Überlastungsschutz des Motors schaltet den Ventilator aus.	• Motor zu heiß. Warten, bis der Motor abgekühlt ist. Die Abkühlzeit kann bis zu 10 Minuten betragen. Gerät schaltet nach Abkühlung selbsttätig wieder ein.
Ventilator reagiert nicht auf Funk-Befehle	• Ventilatoren sind nicht korrekt eingelernt. Sender aller Komponenten löschen (Delete-Modus). Sender an der RLS RC löschen. Ventilatoren kurzzeitig stromloss schalten. Danach Komponenten neu einlernen.• Ventilatoren sind außerhalb der Reichweite. Repeater Modus an einem in Reichweite liegenden Ventilator einschalten. Bei zu geringer Reichweite zusätzlichen Repeater (bauseitig) einsetzen.

14 Ersatzteile

Bezug und Einbau der Ersatzteile nur durch den Fachinstallateur.

Bezeichnung Artikel-Nr.

Sensoren

SE ECA 100 ipro H E157.0141.0000

Abdeckungen

ABD ECA 100 ipro 1 E059.2022.9000

ABD ECA 100 ipro 3 E059.2022.9200

Abdeckungen Elektronik

ABDE ECA 100 ipro 1 E059.2010.0000

ABDE ECA 100 ipro 2 E059.2010.9000

Bei Rückfragen

Maico Elektroapparate-Fabrik GmbH

Steinbeisstraße 20

78056 Villingen-Schwenningen, Deutschland

Tel. [phone]

Fax [phone]

E-Mail: [e-mail]

Ersatzteile können unter www.shop.maico-ventilatoren.com bestellt werden.

Die Demontage ist nur durch Elektrofachkräfte zulässig.

1. Abdeckungen abnehmen.
2. Elektronikabdeckung entfernen.
3. Netzleitung entfernen.
4. Ventilator ausbauen.

16 Umweltgerechte Entsorgung

Das Gerät und auch die Verpackung enthalten wiederverwertbare Stoffe, die nicht in den Restmüll gelangen dürfen. Entsorgen Sie die Verpackungsmaterialien sowie das Gerät umweltgerecht nach den in Ihrem Land geltenden Bestimmungen.

Impressum

© Maico Elektroapparate-Fabrik GmbH. Deutsche Original-Betriebsanleitung. Druckfehler, Irrtümer und technische Änderungen vorbehalten. Die in diesem Dokument erwähnten Marken,

Handelsmarken und geschützte Warenzeichen beziehen sich auf deren Eigentümer oder deren Produkte.

Unit overview

1 2 3 4 5 6 7 HAICO 8 9

MAICOsmart mit ECA100 ipro fans

Maico Elektroapparate-Fabrik GmbH

Steinbeisstraße 20

78056 Villingen-Schwenningen, Deutschland

Tel. [phone]

Fax [phone]

E-mail: [e-mail]

Maico Elektroapparate-Fabrik GmbH

Steinbeisstraße 20

E-mail : [e-mail]

Maico Elektroapparate-Fabrik GmbH

Steinbeisstr. 20

78056 Villingen-Schwenningen

Deutschland

Service [phone]

[e-mail]
