BEDIENUNGSANLEITUNG WU50311BM Atag

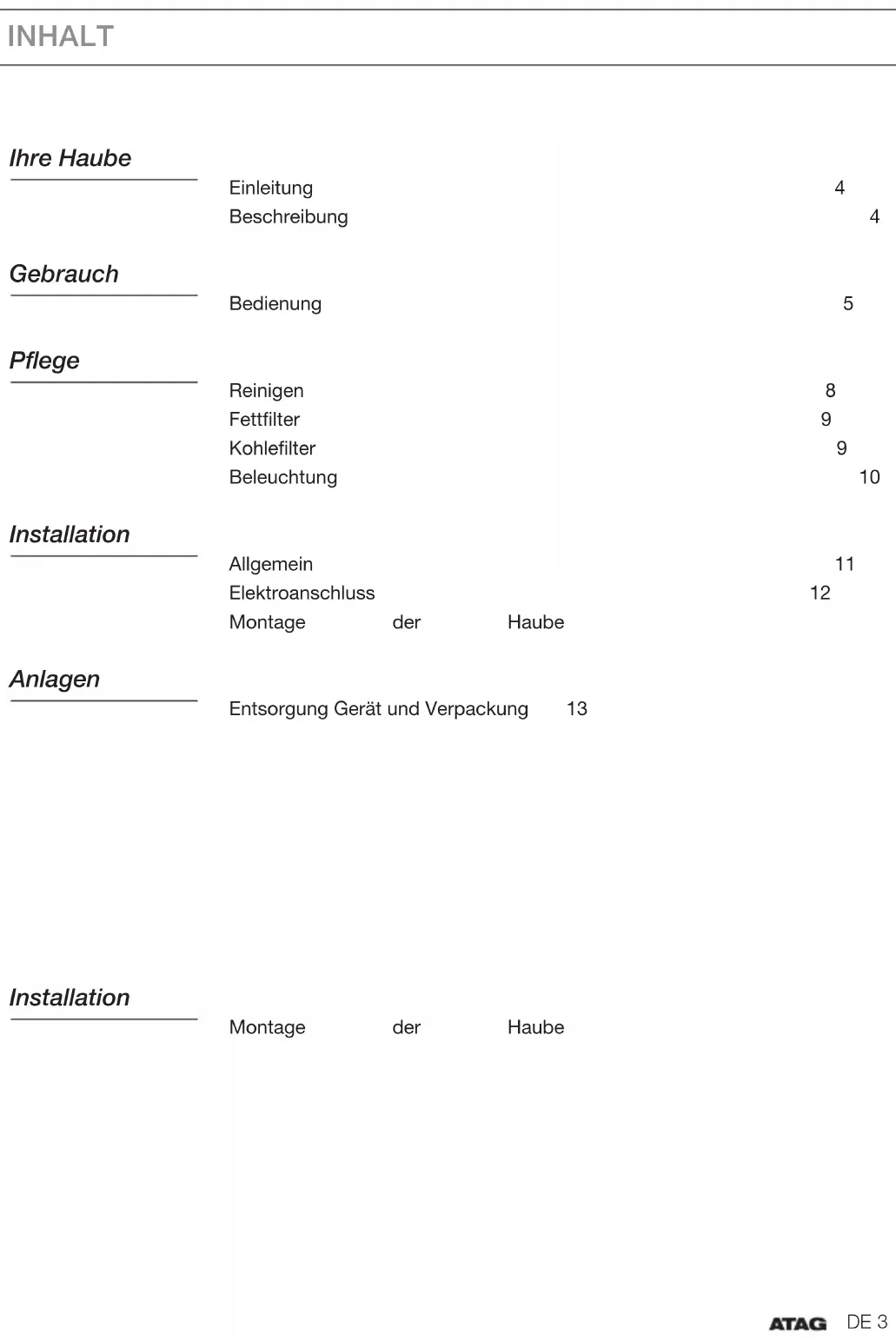

Bedienungsanleitung 3 - 13

1. Ein-/Aus-Taste (Geschwindigkeit 1

2. Geschwindigkeitstaste 2

3. Geschwindigkeitstaste 3 und Intensivstufe

5. Beleuchtungstaste

IHRE HAUBEDE 5 GEBRAUCH Bedienung Abzugshaube ein- und ausschalten

1. Drücken Sie auf die Ein/Aus-Taste.

Die Ein/Aus-Taste leuchtet auf. Die Abzugshaube läuft nun auf Stufe 1.

2. Drücken Sie nochmals auf die Ein/Aus-Taste.

Er ertönt ein zweifaches akustisches Signal, die Abzugshaube schaltet sich ab. Auf Stufe 2 oder 3 sowie in der Intensiveinstellung schaltet die Abzugshaube zunächst auf Stufe1 zurück. Drücken Sie danach erneut auf die Ein/Aus-Taste, um die Abzugshaube auszuschalten. Geschwindigkeit erhöhen

1. Drücken Sie die Taste für die Geschwindigkeit 2 oder 3.

Die Geschwindigkeitstaste leuchtet auf. Die Abzugshaube schaltet auf die gewählte Geschwindigkeit um. Intensiveinstellung wählen Für die Intensiveinstellung wird automatisch ein Timer verwendet. Nach Ablauf von 4Minuten schaltet die Abzugshaube zurück auf Geschwindigkeit2.

1. Drücken Sie auf die Ein/Aus-Taste.

Die Ein/Aus-Taste leuchtet auf. Die Abzugshaube läuft nun auf Stufe 1.

2. Drücken Sie die Geschwindigkeitstaste 3.

Geschwindigkeitstaste3 leuchtet auf.

3. Drücken Sie erneut die Geschwindigkeitstaste 3.

Geschwindigkeitstaste3 blinkt. Die Intensiveinstellung ist nun aktiviert. Drücken Sie auf die Ein-/Aus- oder eine andere Geschwindigkeitstaste, um die Intensiveinstellung vorzeitig zu beenden.DE 6 Beleuchtung ein-/ausschalten

1. Drücken Sie auf die Beleuchtungstaste.

Die Beleuchtungstaste leuchtet auf. Die Beleuchtung wird eingeschaltet.

2. Drücken Sie nochmals auf die Beleuchtungstaste.

Die Beleuchtung wird ausgeschaltet. Einschalten des Timers

1. Schalten Sie die Abzugshaube mit Geschwindigkeit 1, 2 oder 3 ein.

2. Drücken Sie auf die Timertaste.

Die Timertaste blinkt, es erklingt ein einmaliges Tonsignal. Der Timer für den Lüftermotor wird aktiviert, die Abzugshaube schaltet sich nach 10Minuten automatisch aus. Drücken Sie auf die Timertaste, um den Timer vorzeitig zu beenden. Clean-Air-Funktion einschalten

1. Drücken Sie gleichzeitig auf die Ein/Aus-Taste, die gewünschten

Geschwindigkeitstaste (2 oder 3) oder die Timertaste (für Geschwindigkeit1). Die betreffende Taste leuchtet auf.

2. Drücken Sie danach innerhalb von 5Sekunden erneut auf die Ein/

Aus-Taste. Die Clean-Air-Funktion ist nun aktiviert. Die Abzugshaube wird 24Stunden lang jede Stunde für jeweils 10Minuten eingeschaltet. Während der Abzug läuft, blinkt die Geschwindigkeitstaste. Nach 10Minuten schaltet sich die Abzugshaube ab. Bei aktivierter Intensiveinstellung steht die Clean-Air-Funktion nicht zur Verfügung. Reinigungsanzeige des Fettfilters Nach jeweils 100Betriebsstunden erklingt während des Betriebs der Abzugshaube wiederkehrend ein Tonsignal. Beim Ausschalten der Abzugshaube blinkt die Ein/Aus-Taste kontinuierlich. Dies bedeutet, dass der Fettfilter gereinigt werden muss. GEBRAUCHDE 7

• Um die Reinigungsanzeige zurückzusetzen drücken Sie bei ausgeschalteter Abzugshaube zweimal auf die Ein/Aus-Taste. Zur Bestätigung erklingt ein 3Sekunden dauerndes Tonsignal. Nach 20Stunden wird die Filterreinigungsanzeige automatisch zurückgesetzt. Reinigungsanzeige des Kohlenstofffilters Wenn die Kohlenstofffilter-Reinigungsanzeige aktiviert ist, erklingt nach jeweils 200Betriebsstunden während des Betriebs der Abzugshaube wiederkehrend ein Tonsignal. Beim Ausschalten der Abzugshaube blinkt die Beleuchtungstaste kontinuierlich. Dies bedeutet, dass der Kohlenstofffilter gereinigt oder ausgetauscht werden muss.

• Um die Reinigungsanzeige zurückzusetzen drücken Sie bei ausgeschalteter Abzugshaube zweimal auf die Beleuchtungstaste. Zur Bestätigung erklingt ein 3Sekunden dauerndes Tonsignal. Nach 20Stunden wird die Filterreinigungsanzeige automatisch zurückgesetzt. Aktivieren der Reinigungsanzeige des Kohlenstofffilters Die Reinigungsanzeige des Kohlenstofffilters ist standardmäßig deaktiviert. Sie muss aktiviert werden, wenn die Abzugshaube im Umwälzmodus betrieben wird.

1. Schalten Sie die Abzugshaube und die Beleuchtung aus.

2. Halten Sie die Timertaste 5Sekunden lang gedrückt.

Zur Bestätigung leuchtet die Beleuchtungstaste 5Sekunden lang. Abschalten der Reinigungsanzeige des Kohlenstofffilters:

1. Schalten Sie die Abzugshaube und die Beleuchtung aus.

2. Halten Sie die Timertaste 5Sekunden lang gedrückt.

Zur Bestätigung leuchtet die Ein/Aus-Taste 5Sekunden lang. GEBRAUCHDE 8 Reinigen Achtung! Vor jeder Reinigung und Pflege ist die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos zu machen. Die Dunstabzugshaube muss sowohl innen als auch außen häufig gereinigt werden (etwa in denselben Intervallen, wie die Wartung der Fettfilter). Keine Produkte verwenden, die Scheuermittel enthalten. Keinen alkohol verwenden! Achtung! Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten! Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder Brandschäden, die auf eine unsachgemäße Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführen sind. Dunstabzugshaube Die Dunstabzugshaube können Sie mit Seifenlauge und einem weichen Tuch reinigen, danach mit klarem Wasser nachspülen. Gebrauchen Sie keine agressiven Putzmittel, wie z. B. Soda. Der Lack der Dunstabzugshaube bleibt gut, wenn Sie ihn ab und zu mit Wachs einreiben. Rostfreie Hauben Nicht mit einem Scheuerschwamm oder anderen Scheuermitteln behandeln. Nachbehandeln mit Stahlreiniger und in Strukturrichtung des Edelstahls putzen. Edelstahlfettfilter Die Edelstahlfettfilter müssen einmal monatlich gereinigt werden (oder wenn das Sättigungsanzeigesystem der Filter – sofern bei Ihrem Modell vorhanden – dies anzeigt). Reinigung vorzugsweise mit einem milden Spülmittel von Hand oder im Geschirrspüler bei niedriger Temperatur und mit Kurzprogramm. Setzen Sie die Fettfilter mit den Öffnungen nach unten in den Geschirrspüler, damit das Wasser herauslaufen kann. Aluminiumfarbene und schwarze Fettfilter werden durch die Reinigungsmittel in der Spülmaschine stumpf. Dies ist normal und hat keinen Einfluss auf den Betrieb. PFLEGEDE 9 Fettfilter Fettfilter entfernen Netzspannung ausschalten! Den Stecker aus der Wandsteck-dose ziehen oder den Schalter im Sicherungskasten auf Null stellen. Die Verriegelung des Fettfilters zuerst nach hinten, dann nach unten herausnehmen. Kohlefilter Reinigung oder Austausch der Kohlefilter Wenn die Dunstabzugshaube nicht mit einem Abzug verbunden ist, muss der Kohlefilter verwendet werden. Achtung:

• Der regenerierbaren Aktivkohlefilter kann von Hand oder in der Geschirrspülmaschine bei maximal 65 °C gewaschen werden. Die Reinigung sollte ohne Geschirr und ohne Spülmittel erfolgen. Verwenden Sie keine Reinigungsmittel!

• Entfernen Sie überschüssiges Wasser. Achten Sie darauf, dass der Filter nicht beschädigt wird. Lassen Sie den Filter mindestens 1 Stunde bei einer Temperatur von maximal 80 °C im Ofen trocknen. Spätestens nach 3 Jahren (oder wenn der Filter beschädigt ist oder nicht mehr gut funktioniert) muss der Filter ausgetauscht werden.

• Es ist wichtig, dass die Fettfilter und regenerierbaren Aktivkohlefilter vor dem Einbau richtig trocken sind. PFLEGEDE 10 Einsetzen Kohlefilter

• Öffnene Sie die Frontplatte und entfernen Sie die Fettfilter.

• Der Kohlefilter auf den Motordeckel zentrieren und einen Schlag drehen. Funktionsweise: Bei der Verwendung von einem Kohlenstofffilter wird mehr Lärm erzeugt als bei der Nutzung der Dunstabzugshaube mit Abzug. Die Wirkung des Kohlenstofffilters ist bei einer niedrigeren Motordrehzahl optimal. Vermeiden Sie daher die Intensivstufe. Achten Sie auf die richtige Entsorgung des alten Kohlenstofffilters, entsorgen Sie diesen über den Restmüll. Beleuchtung Diese Haube ist mit einem Lichtsystem ausgestattet. Dieses Lichtsystem muss von einem autorisierten Techniker ersetzt werden. Versuchen Sie nicht, es selbst zu ersetzen. Die Lampe in diesem Haushaltsgerät ist nur für die Beleuchtung dieses Geräts geeignet. Die Lampe ist nicht zur Raumbeleuchtung im Haushalt geeignet. PFLEGEDE 11 INSTALLATION Allgemein Der Anschluß dieses Gerätes an das Lichtnetz muß durch einen anerkannten Installateur geschehen, der die Sicherheitsvorschriften gut kennt und anwendet. Dieses Gerät entspricht den europäischen Vorschriften. Wichtig zu wissen:

• Der Abstand zwischen dem niedrigsten Punkt der Dunstabzugshaube und einem Gaskochfeld muss mindestens 65 cm betragen. Bei einer elektrischen Kochplatte, einer Induktionskochplatte oder einem Keramikfeld muss dieser Abstand mindestens 60 cm sein.

• Wenn die Dunstabzugshaube an einen bestehenden Abluftkanal angeschlossen wird, dürfen auf diesem keine anderen Geräte angeschlossen sein, wie: Gasdurchlauferhitzer und Gasofen.

• Denken Sie an die örtlichen Vorschriften bezüglich Entlüftung von Gasgeräte.

• Je kürzer das Abluftrohr und je weniger Krümmungen es hat, um so besser ist die Wirkung der Dunstabzugshaube.

• Kontrollieren Sie, bevor Sie zu bohren beginnen, ob in der Mauer keine Installationsleitung(en) vorhanden ist/sind.

• Das Anschlussrohr der Kaminhaube hat einen Durchmesser von 120 mm. Es empfiehlt sich, das Abluftrohr auch mit diesem Durchmesser auszuführen.DE 12 INSTALLATION Anschluss Elektroanschluss Dieses Gerät ist mit einem geerdeten Stecker versehen, der an eine geerdete (Schuko-)Steckdose angeschlossen werden muss. Kontrollieren Sie, dass die Spannung Ihres Hausanschlusses mit dem auf dem Typenschild angegebenen übereinstimmt. Der Anschluss an das Stromnetz ist folgendermassen durchzuführen: BRAUN = L (Leiter) BLAU = N (Neutral) GRÜN/GELB = Erde (Schutzleiter) Diese Dunstabzugshaube ist mit einem Stecker versehen. Installieren Sie die Dunstabzugshaube so, dass der Stecker erreichbar ist. Bringen Sie die Steckdose am besten verdeckt, also hinter dem Rohr an. Achtung: Wenn Sie einen festen Anschluß anbringen möchten, sorgen Sie bitte dafür, daß in der Zuführungsleitung ein omnipolarer Schalter mit einem Kontaktabstand von mindestens 3 mm angebracht wird. max. 140 cm Montage der Haube Die letzten Seiten dieser Bedienungsanleitung zeigen die Schritte zur Montage der Haube.DE 13 ANLAGEN Entsorgung Gerät und Verpackung Bei der Herstellung dieses Gerätes wurden dauerhafte Werkstoffe verwendet. Dieses Gerät ist am Ende seiner Nutzzeit ordnungsgemäß und gemäß den behördlichen Vorschriften zu entsorgen. Sie erhalten hierzu Informationen bei den zuständigen behörden. Die Verpackung des Gerätes ist wiederverwendbar. Verwendet können sein:

• CFK-freies Polystyrol (PS-Hartschaum). Diese Werkstoffe sind ordnungsgemäß und gemäß den behördlichen Vorschriften zu entsorgen. Zur Erinnerung an die Verpflichtung, die Elektrohaushaltsgeräte getrennt zu beseitigen, ist das Produkt mit einer Mülltonne, die durchgestrichen ist, gekennzeichnet. Dies bedeutet das am Ende seiner Nutzzeit das Produkt nicht zusammen mit dem Siedlungsabfall beseitigt werden darf. Es kann zu den eigens von den städtischen Behörden eingerichteten Sammelstellen oder zu den Fachhändlern, die einen Rücknahmeservice anbieten, gebracht werden. Die getrennte Entsorgung eines Haushaltsgerätes vermeidet mögliche negative Auswirkungen auf die Umwelt und die menschliche Gesundheit, die durch eine nicht vorschriftsmäßige Entsorgung bedingt sind. Zudem ermöglicht wird die Wiederverwertung der Materialien, aus denen sich das Gerät zusammensetzt, was wiederum eine bedeutende Einsparung an Energie und Ressourcen mit sich bringt. Konformitätsvermutung Wir erklären dass unsere Produkte den geltenden Europäischen Richtlinien, Entscheidungen und Verordnungen und den Anforderungen der genannten Normen erfüllen verwiesen.DE 14EN 3 CONTENT Your canopy hood Introduction 4 Description 4 Use Controls 5 Maintenance Cleaning 8 Grease filters 9 Carbon filters 9 Lighting 10 Installation General 11 Electrical connection 12 Mounting the canopy hood 12 Appendice Disposal of appliance and packaging 13 Installation Mounting the canopy hood 14EN 4 Introduction This user manual gives you a quick overview of all the possibilities offered by the appliance. You will find information on safety measures and maintaining the appliance. Please retain this user manual and the installation guide. They may be of use to future users of the appliance. Read the separate safety instructions before using the device! You can find the most recent version of the instructions for use on our website. Description
