BEDIENUNGSANLEITUNG WS90292MS Atag

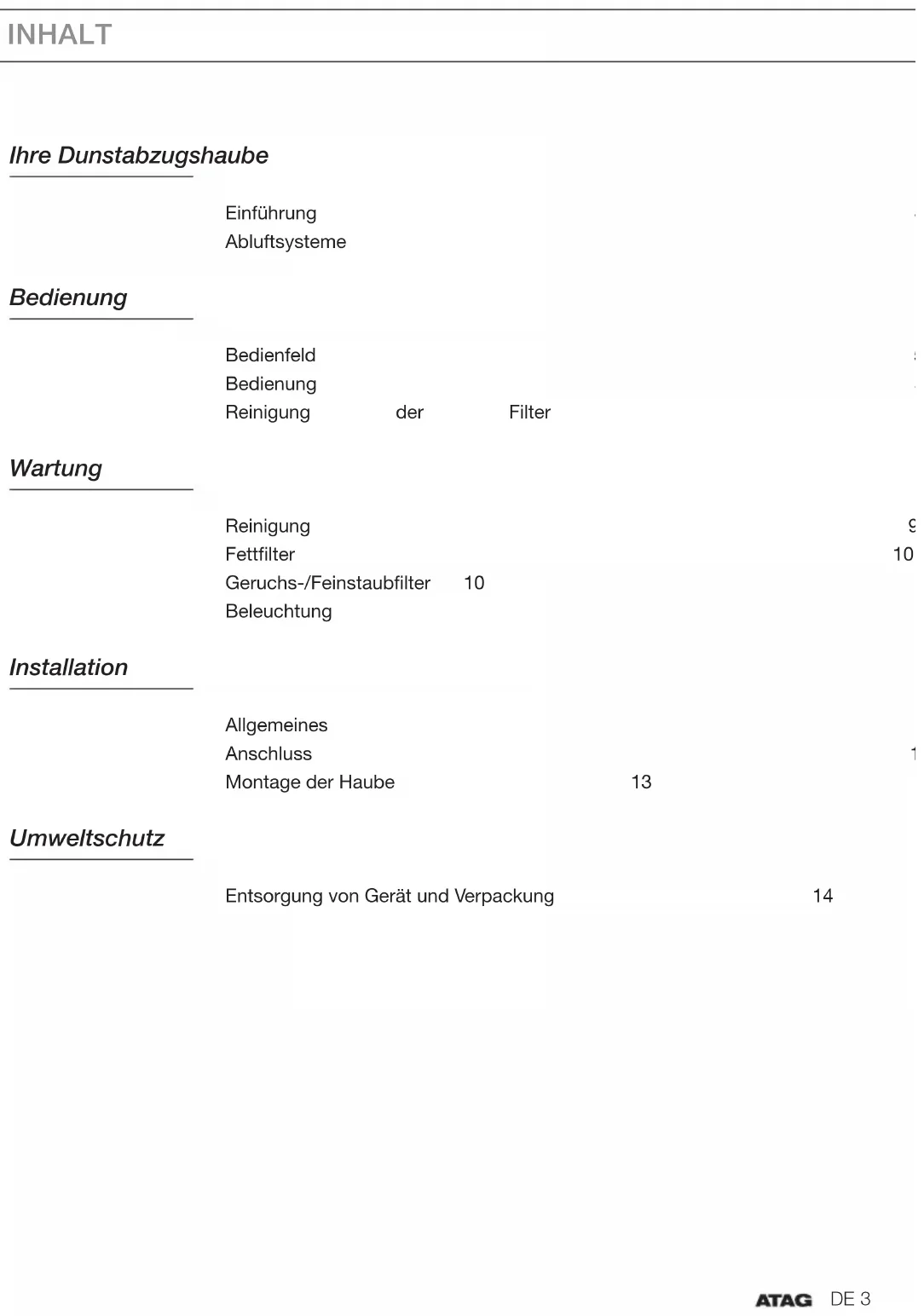

Bedienungsanleitung 3 - 14

1. Im Abluftbetrieb an einem Abluftkanal.

Angesaugte und gefilterte Dämpfe werden ins Freie geleitet. Dies ist die bevorzugte Betriebsart!

2. Im Umluftbetrieb.

Fettpartikel und Gerüche werden mit Filtern aus den angesaugten Dämpfen entfernt. Die gereinigte Luft wird nicht abgeleitet, sondern in die Küche zurückgeführt. Für diese Betriebsart muss ein Geruchs-/Feinstaubfilter eingesetzt werden. Achtung! Das Umluftset inkl. Filter muss separat bestellt werden. IHRE DUNSTABZUGSHAUBEDE 5 BEDIENUNG Bedienfeld

1. Lüfter ein- und ausschalten

2. Geschwindigkeit 1

3. Geschwindigkeit 2

4. Geschwindigkeit 3 und Intensiveinstellung

7. Beleuchtung ein- und ausschalten und dimmen

Hinweis! Aktivieren Sie die Reinigungsanzeige des Umluftfilters, wenn Ihre Dunstabzugshaube mit einem Geruchs-/Feinstaubfilter ausgestattet ist. Einzelheiten dazu finden Sie imAbschnitt „Reinigung der Filter“. Bedienung Abzug ein- und ausschalten

1. Drücken Sie auf die Ein/Aus-Taste.

Die Abzugshaube wird auf der niedrigsten Geschwindigkeit eingeschaltet.

2. Wählen Sie durch Betätigen der jeweiligen Taste die gewünschte

Geschwindigkeit. Die Geschwindigkeitstaste leuchtet auf. Die Abzugshaube schaltet auf die gewählte Geschwindigkeit um.

3. Drücken Sie auf die Ein/Aus-Taste.

Die Ein/Aus-Taste leuchtet noch 5Sekunden lang weiter und es erklingt ein zweifaches Tonsignal. Danach wird der Abzugshaube ausgeschaltet.DE 6 BEDIENUNG Intensiveinstellung wählen Für die Intensiveinstellung wird automatisch ein Timer verwendet. Nach Ablauf von 4Minuten schaltet die Abzugshaube zurück auf Geschwindigkeit3.

1. Drücken Sie auf die Ein-/Aus-Taste.

Die Abzugshaube läuft nun auf Stufe 1.

2. Drücken Sie die Geschwindigkeitstaste 3.

Geschwindigkeitstaste3 leuchtet auf.

3. Drücken Sie erneut die Geschwindigkeitstaste 3.

Geschwindigkeitstaste3 blinkt. Die Intensiveinstellung ist nun aktiviert. Drücken Sie auf die Ein-/Aus- oder eine andere Geschwindigkeitstaste, um die Intensiveinstellung vorzeitig zu beenden. Einschalten des Timers

1. Schalten Sie die Abzugshaube mit Geschwindigkeit 1, 2 oder 3 ein.

2. Drücken Sie auf die Timertaste.

Die Timertaste blinkt, es erklingt ein einmaliges Tonsignal. Der Timer für den Lüftermotor wird aktiviert, die Abzugshaube schaltet sich nach 10Minuten automatisch aus. Drücken Sie auf die Timertaste, um den Timer vorzeitig zu beenden. Clean-Air-Funktion einschalten

1. Drücken Sie gleichzeitig auf die Ein/Aus-Taste, die gewünschten

Geschwindigkeitstaste (2 oder 3) oder die Timertaste (für Geschwindigkeit1). Die betreffende Taste leuchtet auf.

2. Drücken Sie danach innerhalb von 5Sekunden erneut auf die Ein/

Aus-Taste. Die Clean-Air-Funktion ist nun aktiviert. Die Abzugshaube wird 24Stunden lang jede Stunde für jeweils 10Minuten eingeschaltet. Während der Abzug läuft, blinkt die Geschwindigkeitstaste. Nach 10Minuten schaltet sich die Abzugshaube ab. Bei aktivierter Intensiveinstellung steht die Clean-Air-Funktion nicht zur Verfügung.DE 7 Beleuchtung ein-/ausschalten

1. Drücken Sie kurz auf die Beleuchtungstaste.

Die Beleuchtung wird auf der höchsten Stufe eingeschaltet.

2. Halten Sie die Beleuchtungstaste zum Dimmen etwa 3Sekunden

3. Drücken Sie kurz auf die Beleuchtungstaste, um die maximale

Helligkeit zu wählen.

4. Um die gedimmte Beleuchtung abzuschalten, halten Sie die

Beleuchtungstaste ca. 3Sekunden lang gedrückt.

5. Um die Beleuchtung bei maximaler Helligkeit abzuschalten, drücken

Sie kurz auf die Beleuchtungstaste. Filter reinigen Reinigungsanzeige des Fettfilters Nach jeweils 100Betriebsstunden erklingt während des Betriebs der Abzugshaube wiederkehrend ein Tonsignal. Beim Ausschalten der Abzugshaube blinkt die Ein/Aus-Taste kontinuierlich. Dies bedeutet, dass der Fettfilter gereinigt werden muss.

• Um die Reinigungsanzeige zurückzusetzen, betätigen Sie bei ausgeschalteter Abzugshaube die Filteranzeigetaste. Alternativ können Sie die Ein/Aus-Taste zweimal drücken. Zur Bestätigung erklingt ein 3Sekunden dauerndes Tonsignal. Nach 20Stunden wird die Filterreinigungsanzeige automatisch zurückgesetzt. Reinigungsanzeige des Kohlenstofffilters Wenn die Kohlenstofffilter-Reinigungsanzeige aktiviert ist, erklingt nach jeweils 200Betriebsstunden während des Betriebs der Abzugshaube wiederkehrend ein Tonsignal. Beim Ausschalten der Abzugshaube blinkt die Beleuchtungstaste kontinuierlich. Dies bedeutet, dass der Geruchs-/Feinstaubfilter ausgetauscht werden muss.

• Um die Reinigungsanzeige zurückzusetzen, betätigen Sie bei ausgeschalteter Abzugshaube die Filteranzeigetaste. Alternativ können Sie die Beleuchtungstaste zweimal drücken. Zur Bestätigung erklingt ein 3Sekunden dauerndes Tonsignal. Nach 20Stunden wird die Filterreinigungsanzeige automatisch zurückgesetzt. BEDIENUNGDE 8 BEDIENUNG Aktivieren der Reinigungsanzeige des Kohlenstofffilters Die Reinigungsanzeige des Kohlenstofffilters ist standardmäßig deaktiviert. Sie muss aktiviert werden, wenn die Abzugshaube im Umwälzmodus betrieben wird.

1. Schalten Sie die Abzugshaube und die Beleuchtung aus.

2. Halten Sie die Timertaste 5Sekunden lang gedrückt.

Zur Bestätigung leuchtet die Beleuchtungstaste 5Sekunden lang. Abschalten der Reinigungsanzeige des Kohlenstofffilters:

1. Schalten Sie die Abzugshaube und die Beleuchtung aus.

2. Halten Sie die Timertaste 5Sekunden lang gedrückt.

Zur Bestätigung leuchtet die Ein/Aus-Taste 5Sekunden lang.DE 9 Reinigung Achtung! Trennen Sie die Abzugshaube vor jeder Wartung und Reinigung vom Stromnetz, indem Sie den Stecker aus der Steckdose ziehen oder den Hauptschalter der Wohnung ausschalten. Die Abzugshaube muss innen und außen regelmäßig gereinigt werden (mindestens ebenso häufig, wie die Fettfilter gereinigt werden). Verwenden Sie keine Produkte, die Scheuermittel enthalten. Verwenden Sie keinen Alkohol! Achtung! Wenn Sie diese Anweisungen zur Reinigung des Geräts und zur Reinigung beziehungsweise zum Austauschen der Filter nicht befolgen, kann es zu einem Brand kommen. Befolgen Sie die Anweisungen! Der Hersteller haftet nicht für Schäden am Motor oder Brandschäden aufgrund von unsachgemäßer Pflege oder der Nichteinhaltung der oben genannten Sicherheitsvorschriften. Abzugshaube Reinigen Sie die Abzugshaube mit Seifenwasser und einem weichen Tuch. Anschließend mit klarem Wasser nachwischen. Verwenden Sie keine aggressiven Reinigungsmittel wie Natronlauge. Der Lack der Abzugshaube wird geschützt, wenn Sie ihn ab und zu mit Wachs einreiben. Abzugshauben aus Edelstahl Nicht mit Scheuerschwamm oder anderen Scheuermitteln behandeln. Mit einem nicht scheuernden, nicht polierenden Mittel nachbehandeln. In Strukturrichtung des Edelstahls putzen. Edelstahlfettfilter Die Edelstahlfettfilter müssen einmal monatlich gereinigt werden (oder wenn das Sättigungsanzeigesystem der Filter – sofern bei Ihrem Modell vorhanden – dies anzeigt). Reinigung vorzugsweise mit einem milden Spülmittel von Hand oder im Geschirrspüler bei niedriger Temperatur und mit Kurzprogramm. Setzen Sie die Fettfilter mit den Öffnungen nach unten in den Geschirrspüler, damit das Wasser herauslaufen kann. Aluminiumfarbene und schwarze Fettfilter werden durch die Reinigungsmittel in der Spülmaschine stumpf. Dies ist normal und hat keinen Einfluss auf den Betrieb. WARTUNGDE 10 Fettfilter Fettfilter herausnehmen, indem Sie an den entsprechenden Hebeln ziehen. Geruchs-/Feinstaubfilter Verwenden Sie ein Geruchs-/Feinstaubfilter, wenn die Abzugshaube nicht an einen Abluftkanal angeschlossen ist. Funktionsweise:

• Wenn die Abzugshaube mit Kohlefilter benutzt wird, wird ein lauteres Betriebsgeräusch verursacht als beim Betrieb mit einer Entlüftung nach außen.

• Kohlefilter arbeiten nur bei niedrigeren Drehzahlen optimal. Aus diesem Grund sollten Sie die Intensiveinstellung vermeiden. Austausch der Geruchs-/Feinstaubfilter Der Geruchs-/Feinstaubfilter muss jährlich gewechselt werden. Befolgen Sie dazu die Anweisungen, die mit dem neuen Filter geliefert wurden. Für die Erstinstallation muss das Umluftset HR0014 bestellt werden.

1. Entfernen Sie der Fettfilter.

2. Entfernen Sie den Filterhalter, indem Sie die Schraube lösen und

den Halter schräg vom Gerät abnehmen.

3. Entfernen Sie den Filter und setzen Sie einen neuen Filter wieder

in die Halterung ein. Beachten Sie den Pfeil auf dem Filter für die richtige Platzierung!

4. Setzen Sie den Filterhalter wieder in das Gerät ein und ziehen Sie

5. Setzen Sie der Fettfilter ein.

WARTUNGDE 11 Wichtig:

• Die Sättigung des Filters hängt von der Nutzungsintensität, der Kochpraxis und der Häufigkeit der Reinigung des Fettfilters ab. Es ist wichtig, dass die Fettfilter vollständig trocken sind, bevor sie wieder eingesetzt werden. Beleuchtung

• Diese Abzugshaube ist mit LED-Leuchtmitteln ausgestattet.

• LED-Leuchtmittel sorgen für optimale Beleuchtung, halten bis zu 10 mal länger als konventionelle Lampen und sparen bis zu 90% Energie. Diese Haube ist mit einem Lichtsystem ausgestattet. Dieses Lichtsystem muss von einem autorisierten Techniker ersetzt werden. Versuchen Sie nicht, es selbst zu ersetzen. Die Lampe in diesem Haushaltsgerät ist nur für die Beleuchtung dieses Geräts geeignet. Die Lampe ist nicht zur Raumbeleuchtung im Haushalt geeignet. WARTUNGDE 12 Allgemeines Der Anschluss dieses Geräts an die Stromversorgung muss durch einen Elektriker erfolgen. Dieses Gerät erfüllt die Anforderungen der europäischen Vorschriften. Wichtig:

• Der Abstand zwischen dem niedrigsten Punkt der Abzugshaube und einem Gaskochfeld muss mindestens 65 cm betragen. Bei einer elektrischen Kochplatte, einer Induktionskochplatte oder einem Keramikfeld muss dieser Abstand mindestens 55cm betragen.

• Wenn die Abzugshaube an einen bestehenden Abluftkanal angeschlossen wird, dürfen an diesen keine anderen Geräte angeschlossen sein, wie etwa ein Warmwasserbereiter oder ein Ofen.

• Beachten Sie die vor Ort geltenden Vorschriften für die Belüftung von Gasgeräten.

• Je kürzer das Abluftrohr ist und je weniger Krümmungen es hat, umso effizienter arbeitet die Abzugshaube.

• Vergewissern Sie sich, dass sich in der Wand keine Kabel oder Leitungen befinden, bevor Sie mit dem Bohren beginnen.

• Das Anschlussrohr der Kaminhaube hat einen Durchmesser von 120 mm oder 150mm. Es wird empfohlen, ein Abluftrohr gleichen Durchmessers zu verwenden.

• Das gelieferte Installationsmaterial für diese Abzugshaube ist für Stahlbeton und gemauerte Wände geeignet. Für manche Wandtypen sind möglicherweise spezielle Dübel und Schrauben erforderlich. INSTALLATIONDE 13 Anschluss Elektrischer Anschluss Das Gerät entspricht KlasseII. Deshalb ist eine separate Erdung erforderlich. Vergewissern Sie sich, dass die Versorgungsspannung mit der Spannungsangabe auf dem Typenschild der Abzugshaube übereinstimmt. Der Netzanschluss wird folgendermaßen durchgeführt: BRAUN = Phase L BLAU = Phase N Diese Abzugshaube ist mit einem Anschlussstecker ausgestattet. Installieren Sie die Abzugshaube so, dass der Stecker gut zugänglich ist. Setzen Sie die Wandsteckdose bevorzugt in den unsichtbaren Bereich, zum Beispiel hinter die Essenblende. Achtung: Wenn ein fester Anschluss gewünscht wird, ist für einen allpoligen Schalter mit einem Kontaktabstand von mindestens 3mm in der Zuleitung zu sorgen. Max. 125 cm Montage der Haube Die Installationsanweisungen sind separat mitgeliefert. INSTALLATIONDE 14 UMWELTSCHUTZ Entsorgung von Gerät und Verpackung Bei der Herstellung dieses Geräts wurden nachhaltige Materialien verwendet. Nach Ablauf seiner Nutzungsdauer muss das Gerät umweltgerecht entsorgt werden. Informationen zur Entsorgung erhalten Sie von den zuständigen Behörden. Die Verpackung des Geräts ist wiederverwertbar. Folgende Materialien können verwendet worden sein:

• FCKW-freies Polystyrol (PS-Hartschaum) Entsorgen Sie diese Materialien umweltgerecht und gemäß den gesetzlichen Bestimmungen. Das Gerät ist mit dem Symbol einer durchgestrichenen Mülltonne gekennzeichnet. Dieses Symbol weist darauf hin, dass Elektrogeräte getrennt entsorgt werden müssen. Das Gerät darf nicht über den normalen Hausmüll entsorgt werden. Geben Sie das Gerät bei einer kommunalen Abfallsammelstelle oder bei Ihrem Händler ab. Durch die getrennte Entsorgung von Haushaltgeräten werden Umwelt- und Gesundheitsschäden vermieden. Die bei der Herstellung dieses Geräts verwendeten Materialien lassen sich wiederverwerten, wodurch sich erhebliche Mengen an Energie und Rohstoffen einsparen lassen. Konformitätserklärung Wir erklären hiermit, dass unsere Produkte den einschlägigen europäischen Richtlinien, Normen und Vorschriften entsprechen sowie sämtliche Normen einhalten, auf welche diese verweisen.EN 3 CONTENT Your cooker hood Introduction 4 Extraction systems 4 Operation Control panel 5 Operation 5 Cleaning the filters 7 Maintenance Cleaning 9 Grease filters 10 Odour/fine particle filter 10 Lighting 12 Installation General 12 Connection 13 Mounting the cooker hood 13 Environmental aspects Disposal of packaging and appliance 14EN 4 Introduction Congratulations on choosing this Atag cooker hood. This product is designed with simple operation and optimum comfort in mind. These instructions for use explain how you can make best use of this appliance. These instructions contain information about the operation of the appliance and background information that may be of help to you during its use. First read the safety instructions before using the appliance! Read these instructions thoroughly before you first use the appliance, and keep the instructions for future use. You can find the most recent version of the instructions for use on our website. Extraction systems The cooker hood can be connected in two ways:
