BEDIENUNGSANLEITUNG Classic II Carina

Classic II Power & Stretch II1 Sehr geehrte Kundin, sehr geehrter Kunde Wir gratulieren Ihnen zum Kauf Ihrer Nähmaschine. Sie haben ein Qualitätsprodukt erworben, welches mit größter Sorgfalt hergestellt wurde und Ihnen bei richtiger Pflege viele Jahre gute Dienste erweisen wird. Vor der ersten Inbetriebnahme bitten wir Sie jedoch, die vorliegende Bedienungsanleitung gut durchzulesen und vor allem die Sicherheitshinweise genau zu beachten. Personen, die mit dieser Bedienungsanleitung nicht vertraut sind, dürfen das Gerät nicht benutzen. Dies e Bedienungsanleitung vermittelt Ihnen alles Wissenswerte über die Anwendungsmöglichkeiten Ihrer Nähmaschine. Sollten jedoch Fragen offen bleiben, bitten wir Sie, sich an Ihren Händler zu wenden. Wir wünschen Ihnen viel Freude und große Näherfolge! Fragen zur Maschine, Service und Kundenberatung Kostenfreie Servicenummer: Serviceadresse: Crown Service Center c/o Teknihall GmbH Breitefeld 15 DE-64839 Münster

5 e Lassen Sie die Maschine vom qualifizierten Kundendienst überprüfen und oder reparieren. eim Gebrauch einer elektrischen Maschine sind folgende grundsätzliche Sicherheitsmassnahmen unbedingt zu beachten: esen Sie vor dem Gebrauch dieser Maschine die Bedienungsanleitung sorgfältig durch. ewahren Sie die Bedienungsanleitung an einem geeigneten Ort bei der Maschine auf und legen Sie diese bei, falls Sie ihre Maschine an einen Dritten weitergeben. Wenn die Maschine nicht im Gebrauch oder unbeaufsichtigt ist, trennen Sie die Maschine immer vom Stromnetz um Verletzungsgefahr zu vermeiden. Ziehen Sie daher den Stecker aus der Steckdose. um Schutz gegen elektrischen Schlag: . Die Maschine nie unbeaufsichtigt stehen lassen, solange sie am Stromnetz angeschlossen ist. . Nach Gebrauch und vor der Reinigung die Maschine immer vom Stromnetz trennen. . LED Strahlung. Nicht direkt mit optischen Instrumenten betrachten. LED Klasse 1M. um Schutz gegen Verbrennungen, Feuer, elektrischen Schlag oder Verletzungen von Personen: . Die Maschine darf nicht von Kindern unter 8 Jahren oder von Personen mit Einschränkungen in den körperlichen, sensorischen oder mentalen Fähigkeiten bedient werden. Ebenfalls nicht, wenn das Wissen zur Bedienung der Maschine nicht vorhanden ist. Es sei denn, eine für die Sicherheit verantwortliche Person hat die Bedienung der Maschine und die damit verbundenen Risiken erklärt. . Die Maschine darf nicht als Spielzeug benutzt werden. Erhöhte Vorsicht ist geboten, wenn die Maschine von Kindern, in der Nähe von Kindern oder von Personen mit Einschränkungen benutzt wird. . Die Maschine darf nur zu dem in dieser Bedienungsanleitung beschriebenen Zweck benutzt werden. Es ist nur das von der Herstellerfirma empfohlene Zubehör zu verwenden. . Um sicherzustellen, dass Kinder nicht mit der Maschine spielen, müssen sie unter Aufsicht sein. . Diese Maschine nicht benutzen, falls das Kabel oder der Stecker beschädigt ist, sie nicht störungsfrei funktioniert, si fallengelassen oder beschädigt wurde oder ins Wasser gefallen ist.

WICHTIGE SICHERHEITSHINWEISE3

6. Bei Gebrauch der Maschine darauf achten, dass die Lüftungsschlitze nicht blockiert sind. Halten Sie die Maschine

und den Fu anlasser frei von F eln, Staub und Stoffrückständen. . Finger von allen beweglichen Teilen fernhalten. Spezielle Vorsicht ist im Bereich der Maschinennadel geboten. . Benutzen Sie immer die originale Stichplatte. Eine falsche Stichplatte kann zu Nadelbruch führen. . Verwenden Sie keine krummen Nadeln.

0. Während des Nähens den Stoff ziehen. Das kann zu Nadelbruch führen.

1. Bei Tätigkeiten im Bereich der Nadel wie Nadel einfädeln, Nadel wechseln, den Greifer/Spule einfädeln, oder den

Nähfu wechseln Hauptschalter auf ("O") stellen.

12. Bei den in der Bedienungsanleitung aufgeführten Reinigungs- und Unterhaltsarbeiten sowie beim Auswechseln des

Nählichts, die Maschine immer vom Stromnetz trennen (Stecker ziehen). Reinigungs- und Wartungsarbeiten dürfen nicht von Kindern ohne Beaufsichtigung ausgeführt werden.

3. Die Maschine nicht fallenlassen oder Gegenstände in die Öffnungen der Maschine stecken.

4. Benutzen Sie diese Maschine nur an trockenen, geschützten Orten. Diese Maschine nicht in feuchter oder nasser

5. Die Maschine nicht benutzen, wo Treibgasprodukte (Sprays) oder Sauerstoff verwendet werden.

6. Zum Ausschalten Hauptschalter auf ("O") stellen und die Maschine vom Stromnetz trennen. Dabei immer am Stecker

festhalten und nicht am Kabel ziehen.

8. Keinen Gegenstand auf den Fu anlasser deponieren.

. Die Maschine darf nur mit einem Fu anlasser des Typs Bereich Bereich Bereich Bereich Bereich Bereich Bereich benutzt werden. . Bei normaler Bedienung ist der Schalldruckpegel geringer als 75dB(A). . Diese Maschine ist doppeltisoliert. Verwenden Sie nur Original-Ersatzteile. Beachten Sie den Hinweis für die Wartung doppeltisolierter Produkte.

1 Falls das Fußpedal beschädigt oder defekt ist, muss es durch den Hersteller oder seinen Kundendienst oder einer gleichermaßen qualifizierten Person ersetzt werden.

19. Wenn die LED Beleuchtung beschädigt oder defekt ist, muss sie durch den Hersteller oder seinen Kundendienst

in doppeltisoliertes Produkt ist mit zwei Isolationseinheiten anstelle einer Erdung ausgestattet. Ein Erdungsmittel ist in einem doppeltisolierten Produkt nicht enthalten und sollte auch nicht eingesetzt werden. ie Wartung eines doppeltisolierten Produkts erfordert höchste Sorgfalt und beste Kenntnisse des Systems und sollte daher nur von qualifiziertem Personal vorgenommen werden. Es dürfen für Service und Reparatur nur Original- Ersatzteile verwendet werden. Ein doppeltisoliertes Produkt ist folgendermassen gekennzeichnet: "Doppelisolierung" oder "doppeltisoliert". Das Symbol kann ebenfalls ein solches Produktkennzeichnen. den privaten Haushaltsgebrauch bestimmt. Wenn intensiv oder kommerziell gebraucht wird, ist eine Reinigung und besondere Pflege sehr wichtig. Die Haftung f r Zeichen starker Abnutzung durch intensiven oder kommerziellen Gebrauch werden nicht automatisch bernommen, selbst wenn diese noch innerhalb der Garantiefrist vorkommen. Die Entscheidung, wie in diesen Fallen zu handeln ist, obliegt dem n chstgelegenen Servicefachmann. ird in einem kalten Raum aufbewahrt, diese ca. 1 Stunde vor Gebrauch in einen warmen Raum stellen. BEDIENUNGSANLEITUNG SORGFALTIG

AUFBEWAHREN! Diese Maschine ist nur für die Maschine regelmässige

die Maschine5 Gefahr! Gefahr! Gefahr! Gefahr! Gefahr! Gefahr! Gefahr! Achtung! Elektrischer Schlag infolge Feuchtigkeit - Die Nähmaschine darf nur in trockenen Räumen gelagert und verwendet werden. - Bei Feuchtigkeit und Nässe besteht Elektrisierungsgefahr. Augenverletzungen wegen Nadelbruch - Es dürfen nur weiche, flexible Textilien vernäht werden. - Die Maschine ist nicht dimensioniert für das Nähen von Materialien wie dickem, hartem oder unflexiblem Leder, Planen, Segeltuch, etc.; die Nadel könnte brechen. - Die Nadel kann brechen, wenn der Stoff nicht vom Antrieb transportiert wird, sondern vom Benutzer zusätzlich geschoben oder gebremst wird. Stichverletzungen durch unbeabsichtigte Betätigung - Die Maschine darf nur von urteilsfähigen, erwachsenen Personen benutzt werden. - Kinder ab 8 Jahren und Personen mit eingeschränkten Fähigkeiten dürfen die Maschine nur unter ständiger Aufsicht oder nach eingehender Instruktion benutzen; Sie müssen die von der Maschine ausgehenden Gefahren verstanden haben. - Kinder ab 8 Jahren und Personen mit eingeschränkten Fähigkeiten dürfen die Maschine nur unter ständiger Aufsicht reinigen oder Benutzer-Unterhaltsarbeiten ausführen. - Kinder müssen überwacht werden, damit sie nicht mit der Maschine spielen können. - Bei allen Vorbereitungs- oder Einstellarbeiten muss der Hauptschalter ausgeschaltet oder das Netzkabel ausgesteckt werden. Verletzungsgefahr infolge Defekt oder Veränderungen. - Die Maschine darf nicht verändert werden. - Reparaturen müssen durch einen Fachservice erfolgen. Beschädigungen, Veränderungen oder die Verwendung von nicht originalem Zubehör können zu Verletzungen führen. - Defekte Maschinen dürfen nicht weiter verwendet werden. - Defekte Netzkabel müssen durch das Original Ersatzteil ersetzt werden. Ungeeignete Aufstellplätze (Arbeitsplätze) können zu Unfällen führen. - Die Maschine darf nur auf einer stabilen Standfläche betrieben werden. - Wacklige, unstabile oder unordentliche Arbeitsplätze können zum Absturz der Maschine oder Verletzungen durch Stiche führen. Personen ohne Kenntnisse der vorliegenden Bedienungsanleitung können sich verletzen oder die Nähmaschine beschädigen. - Benutzen Sie diese Nähmaschine nur, wenn sie grundlegende Kenntnisse im Umgang mit Nähmaschinen haben. Unkonzentriertes Arbeiten kann zu Stichverletzungen führen. - Nehmen Sie sich Zeit, richten Sie den Arbeitsplatz ordentlich ein und führen Sie den Stoff ruhig und ohne Kraftaufwand durch die Maschine. Diese Maschine ist für den Einsatz im Privathaushalt konstruiert. Die Maschine ist nicht für den professionellen oder gewerblichen Einsatz zugelassen.

SICHERHEITSHINWEISE / BESTIMMUNGSGEMÄSSE VERWENDUNG6

Knopfloch auf Stretchstoffen............................................. 3

Fadenspannungs-Verstellknopf Fadenhebel

Fadenabschneider Nähfu Stichplatte Nähtisch und Zubehörbox Rückwärtsnähtaste Spulenstopper

13. Knopflochhebel ( Classic II)

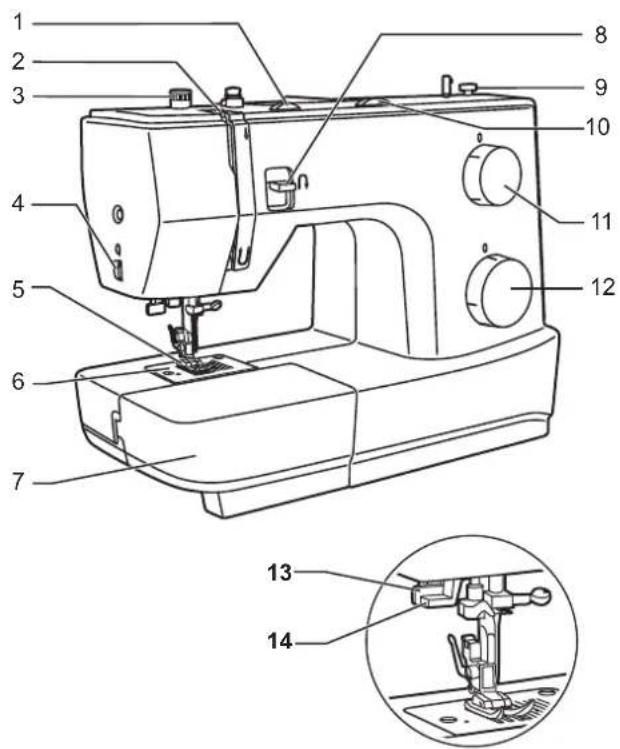

( Classic II)Carina Carina Stichweitenrad Maschinenübersicht

EN25 Maschinenübersicht

Loch für zweiten Garnrollenstift Handrad Hauptschalter Anschluss für Netzkabel Vorspannung Oberfadenführung Frontplatte Nähfußhebel

EN27 Zubehör kann in der Zubehörbox verstaut werden. tandardzubehör ptionales Zubehör

4-Stufen-Knopflochfuß ( 3 1-Stufen-Knopflochfuß

bestellt werden. . Zickzack-Nähfuß

2. Reißverschlussfuß

3-1. -2. . Knopfannähfuß

. Pinsel & Pfeiltrenner . Kantenlineal rechts . Nadelset . Garnrollenhalter groß & klein . Spulen . L Schraubenzieher . Öler . Stopfplatte . Garnrollenstift lang V . Garnrollenunterlagsfilz . Staubschutzhaube

Optionales Zubehör wird nicht mit der Maschine geliefert; dieses kann jedoch als zusätzliches Zubehör Carina Power & Stretch II Carina Classic II

18 Blindstichfuß ( ) 19 Obertransportfuß ( )

Den Nähtisch zum Einschnappen horizontal halten und in Pfeilrichtung drücken. Das Innere des Nähtisches kann als Zubehörbox verwendet werden.

EN31 Maschine ans Stromnetz anschließen

Achtung: ählicht ußanlasser

tecken Sie die Maschine aus, wenn sie nicht in Betrieb ist. alls Sie Probleme mit dem Netzstecker haben, fragen Sie einen qualifizierten Elektriker. chließen Sie die Maschine wie abgebildet an. . Drücken Sie den Hauptschalter um das Licht und den Strom einzuschalten. . Der Fußanlasser regelt die Geschwindigkeit mit der sie nähen wollen.

EN33 Der Nähfu druck ist ab Werk standardmä ig auf "2" eingestellt und braucht nicht geändert zu werden, au er allenfalls beim Nähen von speziell beschaffenen Materialien (sehr dünne oder sehr dicke Stoffe). er Nähfu druck kann geändert werden, indem die Einstellschraube von Hand gedreht wird. ür das Nähen von sehr dünnen Stoffen den Druck durch Drehen der Stellschraube gegen den Uhrzeigersinn lösen. enn die Stellschraube zu weit gedreht wird, kann diese herauskommen. Wenn dies geschieht, können Sie die Stellschraube im Uhrzeigersinn wieder andrehen um diese zu befestigen und den Fu druck zu adaptieren. m schwere Stoffe zu nähen erhöhen Sie den Druck in dem Sie die Stellschraube im Uhrzeigersinn eindrehen. Wenn Sie nicht weiter gedreht werden kann ist das Maximum erreicht und Sie sollten nicht weiterdrehen.

Nähfußdruck einstellen

EN35 Nähfu hebelß Der Nähfu hebel hebt und senkt den Nähfu . (A) eim Nähen von mehreren Lagen oder dicken Stoffen kann der Nähfu um eine zweite Stufe angehoben werden, um die Näharbeit leichter zu platzieren. (B)

Bei Freihandsticken oder Stopfen muss die Stopfplatte verwendet werden. topfplatte wie abgebildet einsetzen. ür normales Nähen Stopfplatte entfernen.

. Nähfu abnehmen . Nähfuß einsetzen . Entfernen und Anbringen des Nähfußhalters . Kantenlineal einsetzen

Nähfuß hochstellen. Hebel (e) leicht nach vorne drücken und der Fu ist frei. Nähfuß-Stange (a) senken bis die Rille (c) direkt oberhalb des Stifts (d) ist. Hebel (e) leicht nach vorne drücken. Nähfuß-Stange (a) senken Nähfuß (f) rastet ein. Nähfuß-Stange (a) hochstellen. Entfernen und Anbringen des Nähfußhalters (b) wie dargestellt. Kantenlineal (g) wie abgebildet in den Schlitz einschieben. Abstand wunschgemäß für Säume, Falten, etc. anpassen.

Montieren des Nähfu haltersß

EN39 Unterfaden spulen 1/2.Legen Sie die Garnspule auf den Garnhalter und befestigen Sie diese mit dem Garnhalter.

3. Fädeln Sie den Faden wie abgebildet ein.

4. Ziehen Sie den Faden durch die Spannung.

5. Geben Sie das Fadenende durch das kleine

Loch in der Spule und setzen diese auf die auf.

6. Drücken Sie die Spule nach rechts.

10. Drücken Sie die wieder nach

links in die Ausgangsposition. enn sich die Spulerachse in Spulerposition befindet, können die Maschine und das Handrad nicht betätigt werden. Zum Nähen die Spulerachse nach links drücken (Nähposition).

Hinweis: Spulereinheit

7. Halten Sie das Fadenende.

8. Nähen Sie mit mit dem Fu anlasser.

Lösen Sie den Fu anlasser nach ein paar Umdrehungen. Lösen Sie den Faden und schneiden diesen so nah wie möglich zur Spule hin (a). Drücken Sie den Fu anlasser erneut, solange bis die Spule voll ist. Diese dreht sich dann sehr langsam. Lösen Sie den Fu anlasser und schneiden Sie den Faden (b). Spulereinheit

EN41 Achtung: eim Einsetzen und Herausnehmen der Spule muss die Nadel in der höchsten Position sein. itte beachten:

or dem Einsetzen oder Herausnehmen der Spule Hauptschalter auf "O" stellen. . Öffnen Sie die untere Klappe.

2. Spulenkapsel an der Klappe halten (a).

3. Spule aus der Spulenkapsel herausnehmen.

4. Spulenkapsel mit einer Hand halten.

Spule so einlegen, dass der Faden im Uhrzeigersinn aufgespult ist (Pfeil). . Faden in den Schlitz und unter die Feder ziehen.

6. Spulenkapsel an der Klappe halten.

7. Darauf achten, dass der Spulenkapselfinger (b) in der

Kerbe an der Greiferbahn (c) sitzt. ollte die Spulenkapsel nicht einwandfrei in der Maschine platziert sein, wird diese aus dem Gehäuse fallen, sobald Sie anfangen zu nähen.

Lassen sie einen Faden von 15cm heraushängen.

EN43 Achtung: Vor dem Einsetzen oder Entfernen der Nadel Hauptschalter auf "O" stellen. Nadel regelmä ig ersetzen, vor allem bei Anzeichen von Abnützung und Nähschwierigkeiten. Die Nadel wie abgebildet einsetzen: Nadelbefestigungsschraube lösen und nach dem Einsetzen der neuen Nadel wieder festschrauben. Flache Seite des Kolbens muss hinten sein. Nadel bis zum Anschlag nach oben schieben. Nadeln müssen einwandfrei sein. Nähschwierigkeiten entstehen bei: Krummen Nadeln Stumpfen Nadeln Beschädigten Nadelspitzen

FRFR45 Das Einfädeln des Oberfadens ist einfach, muss jedoch unbedingt richtig ausgeführt werden, da sonst diverse Probleme beim Nähen auftreten können. Bringen Sie die Nadel in Hochstellung und heben Sie danach den Nähfuß an, um die Spannungsscheiben zu lösen. Aus Sicherheitsgründen wird dringend empfohlen, dass Sie die Maschine vor dem Einfädeln ausschalten. Heben Sie den Garnrollenstift an. Stecken Sie eine Garnrolle so auf den Halter, dass der Faden wie abgebildet von der Rolle läuft. Bei kleinen Garnrollen sollte die schmale Seite des Garnrollenständers neben der Garnrolle positioniert werden. Ziehen Sie den Faden wie abgebildet von der Garnrolle durch die Oberfadenführung. ann durch die Vorspannungsfeder. Fädeln Sie den Faden durch das Spannungsmodul, indem Sie den Faden erst im rechten Schlitz nach unten und dann im linken Schlitz wieder nach oben führen. . Führen Sie den Faden ganz oben von rechts nach links durch die Öse des Fadenhebels und anschließend wieder nach unten. Fädeln Sie den Faden nun durch die Nadelklammerführung aus dünnem Draht und dann nach unten zur Nadel, die anschließend von vorne nach hinten eingefädelt werden sollte. Sie den Faden mit dem integrierten Fadenschneider auf die richtige Länge zu. Wenn Ihre Maschine mit einem automatischen Nadeleinfädler ausgestattet ist, dann verwenden Sie diesen wie auf Seite beschrieben.

Nadeleinfädler Achtung:

auptschalter auf "O" stellen! Nadel in die höchste Position bringen. Hebel (A) ganz nach unten drücken. Einfädler schwenkt automatisch in die Einfädlerposition (B). Faden um den Haken (C) legen. Faden so vor die Nadel führen, dass er von unten nach oben in den Haken (D) zu liegen kommt. Hebel (A) loslassen. Faden durch das Nadelöhr ziehen.

EN49 Grundeinstellung der Fadenspannung: "4". m die Fadenspannung zu verstärken, den Verstellknopf auf die nächst grö ere Zahl drehen. Um die Fadenspannung zu lösen, den Verstellknopf auf die nächst kleinere Zahl drehen. Oberfadenspannung normal Oberfadenspannung zu schwach Oberfadenspannung zu stark

1. Halten Sie den Oberfaden mit der linken Hand und

drehen Sie das Handrad mit der rechten Hand. ollten Probleme beim Hochziehen des Unterfadens auftreten, so stellen Sie sicher, dass sich der Faden nicht in der Spulenkapsel bzw. im ausziehbaren Anschiebetisch verfangen hat. . Ziehen Sie den Oberfaden vorsichtig nach oben, damit der Unterfaden hochkommt. . Ziehen Sie nun beide Fäden unter dem Nähfuß ca. 15 cm nach hinten. Hinweis:

EN53 Stretchstiche/3-fach Strapaziernaht

Die Nadel sollte sich in der höchsten Position befinden. Drehen Sie den Stichwahlknopf zu der gewünschten Stichwahl. Geradstich mit dem " " oder " " wählen. Stichlänge mit dem Stichlängenknopf einstellen. Zickzack Stich mit dem " " wählen. Stichlänge und Stichbreite je nach Stoffart einstellen. Um die anderen Muster aufzurufen, wählen Sie mit dem Stichlängenknopf je nach Modell "S1" oder "S2", stellen mit dem Stichwahlknopf das gewünschte Muster ein und stellen die Stichweite mit dem Stich ein

finden Sie die Musterauswahl. Stichwahlknopf Stichwahlknopf weitenrad je nach Modell Nebenstehend

1. Funktion des Stichweitenrads

. Funktion des Stichlängenrads bei Zickzackstichen . Funktion des Stichlängenrads für gerade Stiche

Wählen Sie mit dem Musterwahlknopf den Zickzackstich aus. Die Dichte des Zickzackstichs erhöht sich, wenn die Stichlänge gegen "0" verstellt wird. Akkurate Zickzackstiche ergeben sich mit Einstellungen ab "2.5" oder darunter. Wählen Sie mit dem Musterwahlknopf den geraden Stich aus. Die Länge der einzelnen Stiche reduziert sich, wenn die Stichlänge gegen "0" verstellt wird. Die Länge der einzelnen Stiche erhöht sich, wenn Sie die Stichlänge gegen "4" verstellen. Im allgemeinen können Sie eine längere Stichlänge einstellen, wenn Sie schwere Stoffe oder eine dickere Nadel oder Faden verwenden. Verwenden Sie einen kürzeren Stich, wenn Sie leichte Stoffe nähen oder eine feinere Nadel oder Faden verwenden. Die maximale Zickzackstichweite ist 5mm, die Weite kann für jedes Muster reduziert werden. Die Weite erhöht sich, wenn Sie mit dem Stichweitenrad die Stichweite von "0" auf "5" verstellen. Mit dem Stichweitenrad wird auch die Nadelposition für den geraden Stich eingestellt, wobei "0" die Position in der Mitte und "5" die äußerste linke Position ist. (Carina Classic II) Stichweitenrad & Stichlängenknopf

EN57 Nähen von Geradstichen

1. Vor Nähbeginn müssen Sie die Maschine auf

Geradstich einstellen. . Legen Sie den Stoff so unter den ß, dass die Stoffkante an der gewünschten Führungslinie auf der Stichplatte anliegt. . Senken Sie den ß ab und betätigen Sie dann den ß , um mit dem Nähen zu beginnen.

Nähfu Nähfu heber Fu anlasser

EN59 Nähte fixieren Anfang der Naht Nahtende Nähgut entfernen Faden abscheiden

an der Gehäuseseite ähgut ca. 1cm innerhalb der Stoffkante unter den Nähfu legen. ückwärtsnähtaste (A) gedrückt halten und langsam zum Stoffrand nähen. Am Ende der Naht Rückwärtsnähtaste (A) nach unten drücken. Einige Stiche rückwärts nähen. Taste loslassen und die Maschine näht wieder vorwärts. Handrad nach vorne drehen, um den Fadenhebel in die höchste Position zu bringen. Nähfu anheben und Nähgut nach hinten ziehen. Beide Fäden mit dem Fadenabschneider abschneiden.

Blindsaum / Lingeriestich Stichlängenknopf

Für Säume, Vorhänge, Hosen, Röcke, etc. Blindsaum/Lingerie für feste Stoffe. Blindsaum für Stretchstoffe. Maschine wie abgebildet einstellen. Es braucht Übung, bis das Blindsaumnähen gelingt. Immer zuerst eine Nähprobe machen.

1. Stoff wie abgebildet mit Rückseite oben umlegen.

2. Stoff unter den Nähfuß legen. Das Handrad von Hand

nach vorne drehen, bis sich die Nadel ganz links befindet. Sie sollte die Stofffalte nur wenig anstechen. Ansonsten die Stichbreite entsprechend anpassen.

3. Führungslineal (a) durch drehen des Knopfes (b) so

anpassen, dass es an der Stofffalte liegt. Mit leichtem Druck auf den Fußanlasser langsam nähen und den Stoff der Kante des Führungslineals entlang führen. Hinweis: Bitte beachten! Beim Modell Carina Power & Stretch II befindet sich am Stichlängenknopf zusätzlich die Position "S2". Stichweitenrad (Carina Classic II)62 Slepý steh / jemný steh Ourlet à jour/point de lingerie Blind hem/lingerie stitch

Overlockstich Für Nähte, Versäubern von Kanten, Sichtsaum. tichlängenknopf auf "S1" "S " stellen. ie Stichbreite kann dem Stoff angepasst werden.

ür feine Strickstoffe, Handstricksachen, Nähte. (2) lle Overlockstiche eignen sich zum Nähen und Versäubern von Kanten und Sichtsäumen in einem Arbeitsgang. eim Versäubern von Kanten sollte die Stoffkante von der Nadel knapp übernäht werden. eue Nadeln, Kugelspitznadeln oder Stretchnadeln verwenden! S je nach Modell oder 2

Stretch-Overlock : Doppel-Overlock : chtung:A Stichlängenknopf

Stichweitenrad (Carina Classic II)64

. Stopfplatte einsetzen. Nähfuß mit ß austauschen. Näharbeit unter den Fuß legen. Knopf an die gewünschte Stelle legen und Nähfuß senken. - Drehen Sie den Stichwahlknopf auf " " und nähen Sie ein paar Sicherungsstiche. Wählen Sie den Zickzackstich aus und stellen Sie die Stichbreite in Abhängigkeit der Knopflöcher ein. Drehen Sie an dem Handrad um sicherzugehen, dass die Nadel ohne Hindernisse in beide Knopflöcher trifft. Nähen Sie den Knopf mit 10 langsamen Stichen fest. - Wählen Sie " " und beenden Sie das Knopfannähen mit ein paar Sicherungsstichen. . Wenn ein Hals erforderlich ist, eine Stopfnadel auf den Knopf legen und nähen. . Bei Knöpfen mit vier Löchern zuerst die vorderen zwei Löcher nähen, die Näharbeit nach vorne schieben und dann die hinteren zwei Löcher nähen. Bitte beachten! Knopfannähfu Beim Modell Carina Power & Stretch II befindet sich am Stichlängenknopf zusätzlich die Position "S2". Stichlängenknopf

1. Stopfplatte einsetzen.

Nähfuß mit ß austauschen. Näharbeit unter den Fuß legen. Knopf an die gewünschte Stelle legen und Nähfuß senken. Drehen Sie den Stichwahlknopf auf " " und nähen Sie ein paar Sicherungsstiche. Wählen Sie den Zickzackstich " "aus und stellen Sie die Stichbreite auf 3 bis 5 in Abhängigkeit der Knopflöcher ein. Drehen Sie an dem Handrad um sicherzugehen, dass die Nadel ohne Hindernisse in beide Knopflöcher trifft. Nähen Sie den Knopf mit 10 langsamen Stichen fest. Wählen Sie " " und beenden Sie das Knopfannähen mit ein paar Sicherungsstichen. . Wenn ein Hals erforderlich ist, eine Stopfnadel auf den Knopf legen und nähen. . Bei Knöpfen mit vier Löchern zuerst die vorderen zwei Löcher nähen, die Näharbeit nach vorne schieben und dann die hinteren zwei Löcher nähen.

StichlängenknopfStichweitenrad Carina Classic II68

Allzweckfu entfernen und Knopflochfu einsetzen. Durchmesser und Dicke des Knopfs messen plus 0,3 cm für Riegel und Knopflochgrösse auf Stoff markieren. (a) Stoff so unter Nähfu legen, dass Markierung auf dem Knopflochfu mit der Markierung auf dem Stoff übereinstimmen. Nähfu so senken, dass Mittellinie des Knopflochs im Stoff mit der Mitte der Fu aussparung übereinstimmen. (b) Stichlängenknopf zwischen " " stellen, um Stichdichte einzustellen. ie Stichdichte ist je nach Stoff verschieden. Immer ein Probeknopfloch nähen.

. Verwenden Sie einen Pfeiltrenner um das Knopfloch von beiden Seiten zur Mitte hin aufzuschneiden. Leicht reduzierte Oberfadenspannung ergibt bessere Ergebnisse. Verwenden Sie eine Stabilisierung für feine und dehnbare Stoffe.

Wählen Sie " " und nähen Sie die linke Naht des Knopfloches. Wählen Sie " " auf dem Stichwahlknopf und nähen Sie ein paar Riegelstiche. Wählen Sie " " und nähen Sie die rechte Naht des Knopfloches. Wählen Sie erneut " " aus und nähen Sie ein paar Riegelstiche. Bitte beachten! Beim Modell Carina Power & Stretch II befindet sich am Stichlängenknopf zusätzlich die Position "S2".

4-Stufen-Knopflöcher nähen Stichlängenknopf Carina Power& Stretch II (a) (b) 3mm Carina Power & Stretch II

Es ist ratsam immer ein Testknopfloch auf einem Stoffstück zu nähen. er Stoff sollte stabilisiert werden, insbesondere wenn dünne oder dehnbare Stoffe verwendet werden. arkieren Sie die Position des Knopfloches mit Schneiderkreide auf dem Stoff. ringen Sie den Knopflochfuß an und wählen Sie " " an dem Stichwahlknopf aus. Setzen Sie den Stichlängenknopf auf " ". Sie die Stichbreite au "5". Die Stichbreite kann jedoch je nach Nähprojekt variieren, deshalb sollten Sie vorab ein Testknopfloch nähen. . Ziehen Sie die Knopfhalterplatte aus und legen Sie den Knopf ein. . Senken Sie den Nähfuß und richten Sie die Markierung an der des Stoffes aus. (Der vordere Riegelstich wird als Erstes genäht.) . Senken Sie den Knopflochhebel und drücken ihn leicht nach hinten. Beginnen Sie zu nähen während Sie den Oberfaden leicht halten. . Das Knopflochnähen wird in Schritten ausgeführt. Nach allen ausgeführten Schritten kann die Nähmaschine gestoppt werden. . Verwenden Sie einen Pfeiltrenner um das Knopfloch von beiden Seiten zur Mitte hin aufzuschneiden.

Knopfloch nähen diesen 1-Schritt Knopfloch nähen

StichweitenradStichlängenknopf

EN73 Wenn Sie ein Knopfloch auf Stretchstoffen nähen, haken Sie ein Garn unter den Knopflochfu ein wie dargestellt. . Befestigen Sie den Knopflochfu und haken Sie das Garn an der Rückseite des Nähfu es ein

. Dann bringen Sie die beiden Enden des Garnes nach vorne und befestigen diese an der Kerbe. . Senken Sie den Nähfu und beginnen Sie zu nähen. . Wählen Sie die Stichbreite entsprechend zu dem Durchmesser des Garnes. . Sobald das Nähen beendet ist, ziehen Sie das Garn leicht und schneiden überschüssiges Garn ab.

Knopfloch auf Stretchstoffen

1. Zum Uebernähen von dicken Jeansnähten. Nähen Sie

bis vor die dicke Stelle und lassen Sie die Nadel im Stoff. Heben Sie den Nähfuß kurz an und legen Sie die Kappnahtplatte unter den Nähfuß. Wenn Sie am Ende der dicken Stelle angekommen sind, wird die Hebeplatte weggezogen. Die Kappnahtplatte hat zwei verschiedene Stärken. Benutzen Sie die Seite, die der Nahtstärke am ehesten entspricht.

2. Mit Hilfe der Kappnahtplatte kann man auch Knöpfe

mit einem Stiel nähen. Kappnahtplatte

Maschine wie abgebildet einstellen. . Legen Sie die beiden rechten Seiten des Stoffes zusammen. Nähen Sie eine untere Naht in der Breite der Nahtzugabe von der rechten Kante bis zur unteren Rei verschlussnaht. Ein paar Rückwärtsstiche werden zur Sicherung der Naht benötigt. Erhöhen Sie die Stichlänge auf Maximum, stellen Sie die Fadenspannung auf 2 und heften Sie die übrige Naht entlang des Stoffes. . Bügeln Sie die Nahtzugabe auseinander. Platzieren Sie den Rei verschluss mit der rechten Seite auf der Nahtzugabe und den Rei verschlusszähnen auf der Nahtlinie. Heften Sie den Rei verschluss in dieser Position. . Der Rei verschlussfu kann sowohl links als auch rechts befestigt werden, je nachdem auf welcher Seite genäht werden soll. . Nähen Sie den Rei verschluss von der rechten Seite des Stoffes an und entfernen Sie dann die Heftstiche.

Beim Modell Carina Power & Stretch II befindet sich am Stichlängenknopf zusätzlich die Position "S2". Stichweitenrad(Carina Classic II)Stichlängenknopf 5mm RückwärtssticheHeftsticheNahtzugabeRückseite RückseiteHeftstiche

Für Saum bei feinen Stoffen oder Voile. aschine wie abgebildet einstellen. . Stoffkanten versäubern. Am Saumanfang Stoffkante zweimal 3 mm falten und mit 4-5 Stichen vernähen. Faden leicht nach hinten ziehen. Nadel in Stoff einstechen, Nähfu heben und die Falte in die Schnecke am Fu einführen. . Stoffkante leicht zu sich ziehen und Nähfu senken. Zu nähen beginnen, dabei Stoff in die Schnecke einführen, indem er nach oben und leicht nach links gehalten wird.

Bitte beachten! Beim Modell Carina Power & Stretch II befindet sich am Stichlängenknopf zusätzlich die Position "S2". Nähfu Spezialzubehörß

erh ltlich als .ä Nähen mit dem Säumerfuß

Stichweitenrad (Carina Classic II)80

EN81 Spitzen einnähen und Gummiband aufnähen, stopfen, ausbessern, Kanten verstärken. aschine wie abgebildet einstellen. licken platzieren. . Die Stichlänge kann verkürzt werden, um sehr dichte Stiche zu erzeugen. . Beim Ausbessern von Rissen ist es ratsam, ein Stück Stoff zum Verstärken zu unterlegen. Die Stichdichte kann durch Einstellen der Stichlänge verändert werden. Zuerst über die Mitte nähen, dann beidseitig knapp überdecken. Je nach Art des Stoffes und der Beschädigung zwischen 3-5 Reihen nähen.

Bitte beachten! Beim Modell Carina Power & Stretch II befindet sich am Stichlängenknopf zusätzlich die Position "S2". Dreifach-Zickzackstich

Dreifach Geradstich / Zickzack

1. Dreifach-Geradstich

ür strapazierte Nähte. tichlängenknopf auf "S1" stellen. aschine näht zwei Stiche vorwärts und einen Stich zurück. ies ergibt eine dreifache Verstärkung. ür strapazierte Nähte, Säume und Ziersäume. tichlängenknopf auf "S1" stellen und Stich zwischen "3" und "5" einstellen. reifach-Zickzack eignet sich für feste Stoffe wie Jeansstoff, Kordsamt, etc.

Stichweitenrad (Carina Classic II) Stichweitenrad (Carina Classic II) Stichlängenknopf84

Wabenstich Nähte, Säume, T-Shirts, Unterwäsche, etc. aschine wie abgebildet einstellen. ieser Stich kann für verschiedene Jersey-Arten sowie für Webstoffe verwendet werden. (1) cm tief von der Stoffkante nähen und restlichen Stoff abschneiden. (2)

Maschine wie abgebildet einstellen.

3. Stopffu an der Nähfu stange befestigen. Der Hebel

(a) soll sich hinter der Nadelhalterschraube befinden (b). Stopffu mit dem Zeigefinger kräftig von hinten andrücken und Schraube (c) festziehen. . Zuerst das Loch am Rand umnähen (um Fäden zu sichern). (4) Erste Reihe: Immer von links nach rechts arbeiten. Arbeit ein Viertel drehen und übernähen. in Stopfrahmen für leichteres Nähen und besseres Ergebnis wird empfohlen.

Bitte beachten! Beim Modell Carina Power & Stretch II befindet sich am Stichlängenknopf zusätzlich die Position "S2". äNähfu Spezialzubehör Stopfplatte einsetzen. Nähfu halterung entfernen.

erh ltlich als . Stopfen

Stichweitenrad (Carina Classic II)88

EN89 Maschine wie abgebildet einstellen. ierkanten. eeignet für Kanten von Voile, feinen und elastischen Stoffen. Der grössere Stich sollte knapp ausserhalb der Stoffkante einstechen, um den Muscheleffekt zu erhalten. ür flache Verbindungsnähte, Gummiband annähen, Sichtsäume. ieser Stich kann für feste und dicke Stoffe verwendet werden. ür Nähte, Tischsets, Tichtücher. ekorative Verbindungsnähte für einen gebündelten Effekt. Garn oder Gummifaden einziehen.

. Kräuselstich . Universalstich Bitte beachten!

Carina Classic II) Beim Modell Carina Power & Stretch II befindet sich am Stichlängenknopf zusätzlich die Position "S2".

Dieser Stich benötigt eine höhere Fadenspannung als die normale Einstellung. Platzieren Sie den Stoff unter dem Nähfuß und nähen Sie entlang der Stoffkante, so dass der Geradstich an der Saumkante und der Zickzackstich sich leicht über die Kante näht. Nähen Sie bei niedriger Nähgeschwindigkeit. Nutzstiche

Maschine wie abgebildet einstellen. ittlere Nadelposition wählen. ie Stichlänge je nach Bedarf wählen. as Kantenlineal unter die Haltefeder des Nähfußhalters schieben und je nach Bedarf verstellen. en Stoff bewegen und mit Hilfe des Kantenlineals gleichmäßige Parallelnähte nähen.

Bitte beachten! Beim Modell Carina Power & Stretch II befindet sich am Stichlängenknopf zusätzlich die Position "S2". Nähfu Spezialzubehörß erh ltlich als .ä Nähen mit dem Kantenlineal

Stichlängenknopf Stichweitenrad (Carina Classic II)92

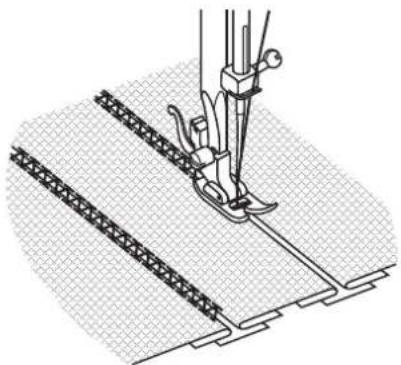

EN93 Diese Stiche werden verwendet, um zwei Stoffstücke zu verbinden und dabei einen leichten Zwischenraum zwischen ihnen zu lassen. Die Ränder der beiden Stoffstücke für den Saum zurückschlagen und auf einem dünnen Papierstück festheften, wobei zwischen ihnen ein kleiner Abstand zu lassen ist. Die Stichwahl entsprechend nebenstehender Abbildung regeln. Die Stichlängen-Einstellung auf "S1" stellen. Längs des Rands einstechen und beim Beginn des Nähens leicht an den beiden Fäden ziehen.

• Zum Nähen einen etwas dickeren Faden als für normale Arbeiten wählen. Nach Beenden des Nähens die Heftung und das Papier entfernen. Zum Abschluss am Anfang und am Ende der Verbindung auf der Rückseite Knoten anbringen.

Bitte beachten! Beim Modell Carina Power & Stretch II befindet sich am Stichlängenknopf zusätzlich die Position "S2". Patchwork

EN95 - Stichlängenknopf auf gewünschte Länge einstellen. Zickzackbreitenknopf auf kleine Breiteeinstellen. Applikationsmotiv ausschneiden und auf den Stoff heften. Langsam die Kanten des Motivs übernähen. Überschüssigen Stoff ausserhalb der Stiche abschneiden. Darauf achten, dass in keine Stiche geschnitten wird. Heftfaden entfernen. Ober- und Unterfaden unter der Applikation verknoten, um das Auftrennen zu verhindern.

Bitte beachten! Beim Modell Carina Power & Stretch II befindet sich am Stichlängenknopf zusätzlich die Position "S2". Applikation

EN97 Immer zuerst versuchen, ohne Obertransportfuss zu nähen und nur wenn nötig verwenden. Der als Zubehör erhältliche Obertransportfuss gleicht den Transport des Ober- und Unterstoffes aus und verbessert die Abstimmung von Plaid, Streifen und Mustern. Dieser Fuss verhindert einen ungleichmässigen Transport bei sehr problematischen Stoffen. 1.Nähfussstange heben. 2.Nähfusshalter entfernen, indem die Schraube geöffnet wird. 3.Obertranportfuss wie folgt in die Maschine einsetzen:

i) Nadelbefestigungsschraube muss zwischen der Gabel

ii) Plastik-Befestigungskopf von links nach rechts schieben,

so dass er an der Nähfussstange sitzt.

iii) Nähfussstange senken.

iv) Befestigungsschraube anziehen.

4.Darauf achten, dass Nadelbefestigungsschraube und Nähfussbefestigungsschraube fest angezogen sind. 5.Unterfaden heraufholen und beide Fäden hinter, unter den Obertransportfuss legen. a. Gabel b. Befestigungskopf c. Nadelstange d. Nadelbefestigungsschraube & Halter e. Nähfussbefestigungsschraube f. Nähfussstange Obertransportfuß

4.Make sure both the "needle screw" and the "fixation screw" are tight. 5.Draw the bobbin thread up. Lay both threads t the back under the foot. a. Fork arm b. Attaching head c. Needle bar d. Needle screw & clamp e. Presser bar attaching screw f. Presser foot bar o99 - Maschine wie abgebildet einstellen. Nähfu und Nähfu halter entfernen. Befestigen Sie die Stopfplatte. Senken Sie den Nähfu hebel bevor Sie anfangen zu nähen. Ändern Sie die Stichweite in Abhängigkeit von der Schriftgröße oder des Designs Gewünschte Buchstaben oder Muster auf die Oberseite des Stoffes zeichnen. Stoff im Stickrahmen so straff wie möglich einspannen. Stoff unter die Nadel legen. Darauf achten, dass in niedrigster Position ist. Drehen Sie das Handrad zu ihnen um den Unterfaden zu holen. Nähen Sie ein paar Sicherungsstiche. Halten Sie den Stickrahmen mit Daumen und Zeigefingern beider Hände und führen Sie den Stickrahmen. Der Stickrahmen wird nicht mit der Nähmaschine geliefert.

Vorbereitung für Monogramm und Sticken Bitte beachten! Beim Modell Carina Power & Stretch II befindet sich am Stichlängenknopf zusätzlich die Position "S2".

Monogramm und Sticken mit Stickrahmen

EN101 Zeichen tickerei

. Nähen und dabei den Rahmen entsprechend der Form der Zeichen mit konstanter Geschwindigkeit verschieben. . Nach Beenden des letzten Zeichens den Faden durch Nähen einiger gerader Stiche verwahren. Den Umriss des Musters durch Verschieben des Stickrahmens anstechen. Das Muster ausgehend von seiner Umfangslinie zum Innern hin und dann wieder von innen nach außen bewegen, bis das entsprechende Teil vollständig gefüllt ist. Die einzelnen Stiche sehr eng nebeneinanderlegen.

• Zur Durchführung eines langen Stichs wird der Rahmen schnell und zur Durchführung eines kurzen Stichs langsam verschoben. ach Fertigstellung des Musters den Faden mittels einiger gerader Stiche verwahren.

Monogramm und Sticken mit Stickrahmen

EN103 Achtung: Hauptschalter auf "O" stellen. Maschine durch Ausziehen des Steckers vom Netz trennen, bevor Teile montiert oder entfernt werden oder vor dem Reinigen. regelmä ig regelmä igen Abständen Fachhändler

tichplatte entfernen: einigen des Transporteurs: einigen und Ölen des Greifers: Handrad drehen bis Nadel in Höchststellung ist. Mit dem Schraubenzieher die beiden Schrauben lösen und die Stichplatte entfernen. (1) pulenkapsel entfernen. Mit dem Pinsel den ganzen Bereich reinigen. (2) pulenkapsel entfernen. Die beiden Greiferhalterungen (a) wie abgebildet nach au en drehen. Greiferhaltering (b) und Greifer (c) entfernen, mit weichem Tuch reinigen. Bei (d) mit Nähmaschinenöl (1-2 Tropfen) leicht ölen. Handrad drehen, bis Greifertreiber (e) links steht. Greifer (c) einsetzen. Greiferhaltering (a) einsetzen und Greiferhaltering (b) einsetzen und wieder schliessen. Spulenkapsel und Stichplatte wieder einsetzen.

Wichtig: -.Stoff und Fadenreste müssen entfernt werden Ihre Maschine sollte in von Ihrem gewartet werden. Pflege

1. Die Maschine ist falsch eingefädelt.

2. Die Fadenspannung ist zu hoch.

3. Der Faden ist zu dick für die Nadel.

4. Die Nadel ist falsch eingesetzt.

5. Der Faden ist um den Garnrollenständerstift

6. Die Nadel ist beschädigt.

1. Die Spulenkapsel ist falsch eingesetzt.

2. Die Spulenkapsel ist falsch eingefädelt.

3. Die Unterfadenspannung ist zu hoch.

1. Die Nadel ist falsch eingesetzt.

2. Die Nadel ist beschädigt.

3. Die falsche Nadelgröße wurde verwendet.

4. Der Fuß ist falsch eingesetzt.

1. Die Nadel ist beschädigt.

2. Die Nadel ist falsch eingesetzt.

3. Falsche Nadelgröße für den Stoff.

4. Der falsche Fuß ist aufgesteckt.

1. Die Maschine ist falsch eingefädelt.

2. Die Spulenkapsel ist falsch eingefädelt.

3. Falsche Nadel / Stoff / Fadenkombination.

4. Falsche Fadenspannung.

1. Der Faden ist zu dick für den Stoff.

2. Die Stichlänge ist falsch eingestellt.

3. Die Fadenspannung ist zu hoch.

1. Schlechte Fadenqualität.

2. Die Spulenkapsel ist falsch eingefädelt.

3. Der Stoff wurde gezogen.

1. Die Maschine muss geschmiert werden.

2. Flusen oder Öl haben sich am Greifer oder der

Nadelleiste angesammelt.

3. Schlechte Ölqualität wurde verwendet.

4. Die Nadel ist beschädigt.

Der Faden hat sich im Greifer verfangen. Korrektur

1. Die Maschine erneut einfädeln.

2. Die Fadenspannung verringern (kleinere Nummer).

3. Eine größere Nadel wählen.

4. Die Nadel entfernen und wieder einsetzen (flache Seite in

Richtung Rückseite).

5. Die Garnspule entfernen und Faden auf die Spule aufwickeln.

6. Die Nadel austauschen.

1. Die Spulenkapsel entfernen und wieder einsetzen und am

Faden ziehen. Der Faden muss sich einfach ziehen lassen.

2. Die Spule und Spulenkapsel überprüfen.

3. Unterfadenspannung wie beschrieben lockern.

1. Die Nadel entfernen und wieder einsetzen (flache Seite in

Richtung Rückseite).

2. Eine neue Nadel einsetzen.

3. Eine Nadel auswählen, die sich für den Faden und Stoff eignet.

4. Überprüfen und richtig einsetzen.

1. Eine neue Nadel einsetzen.

2. Die Nadel richtig einsetzen (flache Seite in Richtung

3. Eine Nadel auswählen, die sich für den Faden und Stoff eignet.

4. Den richtigen Fuß auswählen.

1. Die Einfädelung überprüfen.

2. Die Spulenkapsel wie abgebildet einfädeln.

3. Die Nadelgröße muss für den Stoff und Faden geeignet sein.

4. Die Fadenspannung korrigieren.

1. Eine feinere Nadel wählen.

2. Die Stichlänge neu einstellen.

3. Die Fadenspannung lockern.

4. Für feine oder dehnbare Stoffe Verstärkungsmaterial verwenden.

1. Eine bessere Garnqualität auswählen.

2. Spulenkapsel entfernen, erneut einfädeln und richtig einsetzen.

3. Beim Nähen nicht am Stoff ziehen, sondern von der Maschine

1. Schmierung wie beschrieben vornehmen.

2. Den Greifer und Stoffschieber wie beschrieben reinigen.

3. Nur qualitativ gutes Nähmaschinenöl verwenden.

4. Die Nadel ersetzen.

Den Oberfaden und Spulenkapsel entfernen, das Handrad mit der Hand zurück- und vorwärts drehen und die Fadenreste entfernen. Schmierung wie beschrieben vornehmen. Spulerwelle nach links drücken Problem Oberfadenbrüche Unterfadenbrüche Fehlstiche Nadelbrüche Lockere Stiche Saumkräuselung oder Verziehen Ungleichmäßige Stiche, ungleichmäßiger Vorschub Die Maschine ist laut Die Maschine blockiert

Fehlersuchanleitung110
