BEDIENUNGSANLEITUNG FKS2602 Magnum

GARANTIEKAART/CARTE DE GARANTIE/GARANTIEKARTE Dredische hoistdamerien FRS 2000 Cassage radio FLS 2000 Funktionfaser FRS 2000 Opark sygma i.e. Pruze de Gojahr Aldapar Magnum Service Center Jahlekenel Enerster Brusselvaat 43 B 2021 Moeur Hollner: Tol: 079 233 072 Fax: 10/2/2015 686 Web: www.hartel.de

(2)

MAGNUM ^®

Bitts aufkappen und ab Sate 17 aufschlagen DE

(2) 100%

ALGEMEEN

Furklupflöser PDS 5600

Bezuführung man ist nicht durch Indikationen die führerbedrückungen

Kapacilum Oulu d'assai/Kapadura

(2)

INHOUDSSOPGAVE

TECHNISCHE GEGEVENS 7

CONFORMITEITSVERKLARING 7

GARANTIEVOORWAARDEN 8

GARANTIEKAART

2

OPSTELLEN EN AANSLUITEN

• Automatische Frequenzabstimmung
• Lautstärkeregelung
• Betriebskontrollleuchte
• Bis zu 100 Meter Empfangsreichweite

Sender

• Kanalwahl (3 Sendefrequenzen)
- Automatische Senderabschaltung wenn kein Kopfhörersignal empfangen wird
- Betriebskontrollleuchte
- Ladekontrollleuchte

Lieferumfang

• Kopfhörer (2)
• Sendestation (1)
  • Netzteil Sender 12 Volt / 200 mA (7)
  • Audio-Stereo Anschlusskabel (12)
  • 2x R03 (AAA) NiMh Akkus (650 mA) (5)

- Adapterkabel von 3,5 mm-Klinkenstecker auf Cinchstecker (9)

- Adapterstecker von 3,5 mm-Klinkenstecker auf 6,3 mm-Klinkenstecker (8)

Bedienelemente / Teilebezeichnung

1 Sendestation
2 Funkkopfhörer
3 EIN/AUS Schalter Funkkopfhörer
4 Betriebskontrollleuchte Funkkopfhörer
5 Wiederaufl adbare Akkus Ni-Mh 1,2 V 650 mAh, Größe R03 (AAA)
6 Ladekontakte Funkkopfhörer
7 Netzteil Sender 12 Volt / 200 mA
8 Adapterstecker von 3,5 mm-Klinkenstecker auf 6,3 mm-Klinkenstecker
9 Adapterstecker von 3,5 mm-Klinkenstecker auf Cinchstecker
10 Betriebskontrollleuchte Sendestation

11 Ladekontrollleuchte
12 Audio-Stereo Anschlusskabel (3,5 mm-Klinkenstecker)
13 Lautstärke-Drehregler
14 LINE IN Anschlussbuchse
15 Auto scan Taste
16 Schiebeschalter Kanalwahl (3 Sendefrequenzen)
17 Anschlussbuchse für Netzteil
18 Audio-Stereo Anschlusskabel (3,5 mm-Klinkenstecker)

Umweltschutz

Elektrogeräte und Batterien bzw. Akkus dürfen nicht in den Hausmüll!

Jeder Verbraucher ist gesetzlich verpflichtet, alle Batterien und Akkus, egal ob sie Schadstoffe enthalten oder nicht, bei einer Sammelstelle seiner Gemeinde/seines Stadtteils oder im Handel abzugeben, damit sie einer umweltschonenden Entsorgung zugeführt werden können.

Batterien und Akkus bitte nur im entladenen Zustand abgeben!

Sollte das Gerät nicht mehr benutzt werden können, fragen Sie den zuständigen Müllbeseitigungsverband nach den notwendigen Maßnahmen zur Entsorgung.

INHALTSVERZEICHNIS

SICHERHEITSHINWEISE 19

AUFSTELLEN UND ANSCHLIESSEN 20-21

BEDIENUNG 21

BENUTZUNG ALS KABELKOPFHÖRER 21

AUSSCHALTEN....21

PFLEGE 22

STÖRUNGEN 22

TECHNISCHE DATEN 23

KONFORMITÄTSERKLÄRUNG 23

GARANTIEBEDINGUNGEN 24

GARANTIEKARTE

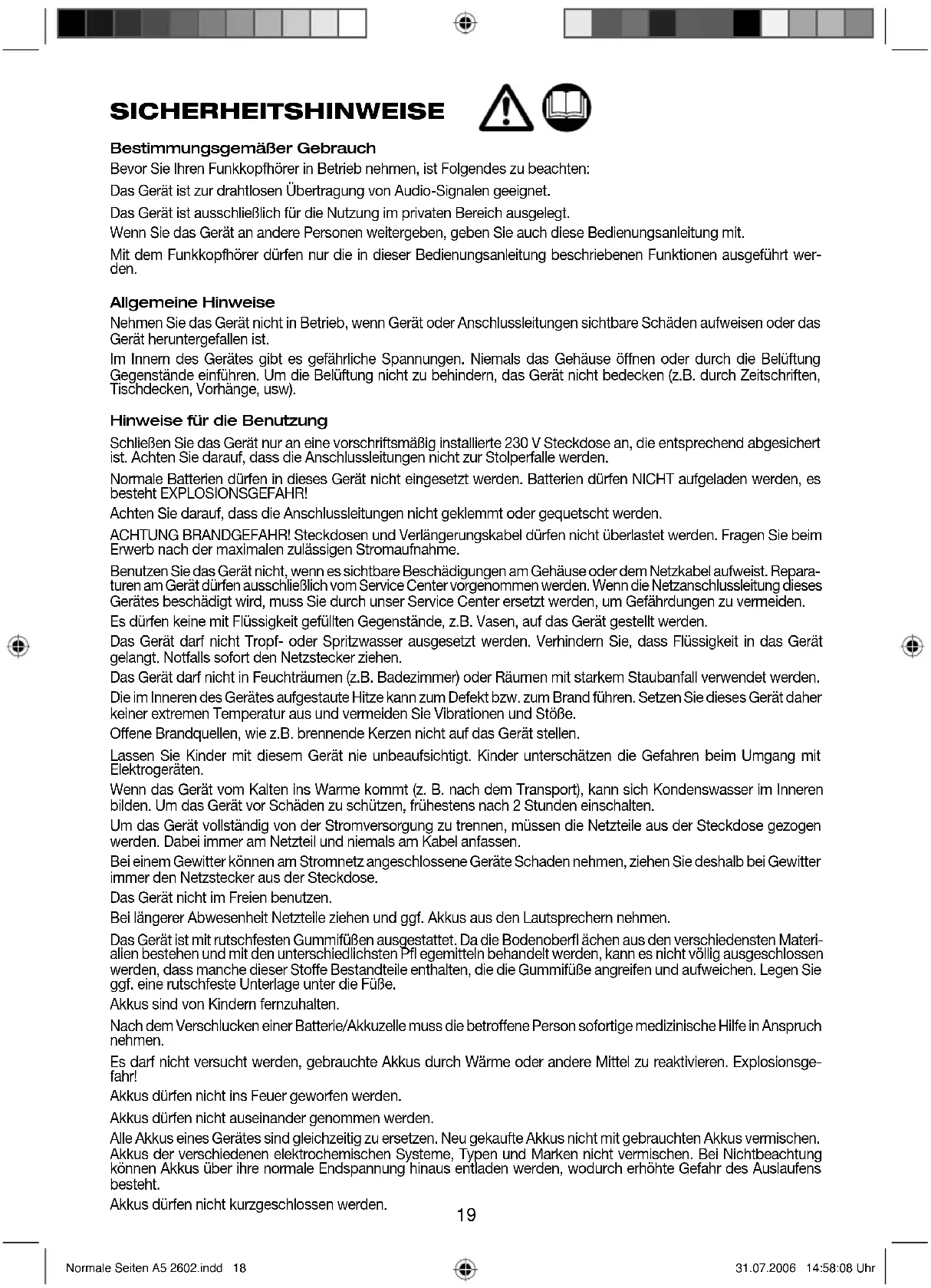

SICHERHEITSHINWEISE

Bestimmungsgemäßer Gebrauch

Bevor Sie Ihren Funkkopfhörer in Betrieb nehmen, ist Folgendes zu beachten:

Das Gerät ist zur drahtlosen Übertragung von Audio-Signalen geeignet.

Das Gerät ist ausschließlich für die Nutzung im privaten Bereich ausgelegt.

Wenn Sie das Gerät an andere Personen weitergeben, geben Sie auch diese Bedienungsanleitung mit.

Mit dem Funkkopfhörer dürfen nur die in dieser Bedienungsanleitung beschriebenen Funktionen ausgeführt werden.

Allgemeine Hinweise

Nehmen Sie das Gerät nicht in Betrieb, wenn Gerät oder Anschlussleitungen sichtbare Schäden aufweisen oder das Gerät heruntergefallen ist.

Im Innem des Gerätes gibt es gefährliche Spannungen. Niemals das Gehäuse öffnen oder durch die Belüftung Gegenstände einführen. Um die Belüftung nicht zu behindern, das Gerät nicht bedecken (z.B. durch Zeitschriften, Tischdecken, Vorhänge, usw).

Hinweise für die Benutzung

Schließen Sie das Gerät nur an eine vorschriftsmäßig installierte 230 V Steckdose an, die entsprechend abgesichert ist. Achten Sie darauf, dass die Anschlussleitungen nicht zur Stolperfalle werden.

Normale Batterien dürfen in dieses Gerät nicht eingesetzt werden. Batterien dürfen NICHT aufgeladen werden, es besteht EXPLOSIONSGEFAHR!

Achten Sie darauf, dass die Anschlussleitungen nicht geklemmt oder gequetscht werden.

ACHTUNG BRANDGEFAHR! Steckdosen und Verlängerungskabel dürfen nicht überlastet werden. Fragen Sie beim Erwerb nach der maximalen zulässigen Stromaufnahme.

Benutzen Sie das Gerät nicht, wenn es sichtbare Beschädigungen am Gehäuse oder dem Netzkabel aufweist. Reparaturen am Gerät dürfen ausschließlich vom Service Center vorgenommen werden. Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss Sie durch unser Service Center ersetzt werden, um Gefährdungen zu vermeiden.

Es dürfen keine mit Flüssigkeit gefüllten Gegenstände, z.B. Vasen, auf das Gerät gestellt werden.

Das Gerät darf nicht Tropf- oder Spritzwasser ausgesetzt werden. Verhindern Sie, dass Flüssigkeit in das Gerät gelangt. Notfalls sofort den Netzstecker ziehen.

Das Gerät darf nicht in Feuchträumen (z.B. Badezimmer) oder Räumen mit starkem Staubanfall verwendet werden. Die im Inneren des Gerätes aufgestaute Hitze kann zum Defekt bzw. zum Brand führen. Setzen Sie dieses Gerät daher keiner extremen Temperatur aus und vermeiden Sie Vibrationen und Stöße.

Offene Brandquellen, wie z.B. brennende Kerzen nicht auf das Gerät stellen.

Lassen Sie Kinder mit diesem Gerät nie unbeaufsichtigt. Kinder unterschätzen die Gefahren beim Umgang mit Elektrogeräten.

Wenn das Gerät vom Kalten ins Warme kommt (z. B. nach dem Transport), kann sich Kondenswasser im Inneren bilden. Um das Gerät vor Schäden zu schützen, frühestens nach 2 Stunden einschalten.

Um das Gerät vollständig von der Stromversorgung zu trennen, müssen die Netzteile aus der Steckdose gezogen werden. Dabei immer am Netzteil und niemals am Kabel anfassen.

Bei einem Gewitter können am Stromnetz angeschlossene Geräte Schaden nehmen, ziehen Sie deshalb bei Gewitter immer den Netzstecker aus der Steckdose.

Das Gerät nicht im Freien benutzen.

Bei längerer Abwesenheit Netzteile ziehen und ggf. Akkus aus den Lautsprechem nehmen.

Das Gerät ist mit rutschfesten Gummifüßen ausgestattet. Da die Bodenoberfl ächen aus den verschiedensten Materialien bestehen und mit den unterschiedlichsten Pfl egemitteln behandelt werden, kann es nicht völlig ausgeschlossen werden, dass manche dieser Stoffe Bestandteile enthalten, die die Gummifüße angreifen und aufweichen. Legen Sie ggf. eine rutschfeste Unterlage unter die Füße.

Akkus sind von Kindern fernzuhalten.

Nach dem Verschlucken einer Batterie/Akkuzelle muss die betroffene Person sofortige medizinische Hilfe in Anspruch nehmen.

Es darf nicht versucht werden, gebrauchte Akkus durch Wärme oder andere Mittel zu reaktivieren. Explosionsgefahr!

Akkus dürfen nicht ins Feuer geworfen werden.

Akkus dürfen nicht auseinander genommen werden.

Alle Akkus eines Gerätes sind gleichzeitig zu ersetzen. Neu gekaufte Akkus nicht mit gebrauchten Akkus vermischen. Akkus der verschiedenen elektrochemischen Systeme, Typen und Marken nicht vermischen. Bei Nichtbeachtung können Akkus über ihre normale Endspannung hinaus entladen werden, wodurch erhöhte Gefahr des Auslaufens besteht.

Akkus dürfen nicht kurzgeschlossen werden.

AUFSTELLEN UND ANSCHLIESSEN

1. Nehmen Sie alle im Lieferumfang enthaltenen Teile aus der Verpackung.
2. Netzteil ganz zum Schluss einstecken.

3. Einen geeigneten Platz wählen:

4. in der Nähe einer Anschlussmöglichkeit für die Sendestation;

5. trocken und staubfrei;

6. nicht in der Nähe oder direkt auf Fernsehern, Radios, kabellosen Telefonen, Computern oder Leuchtstoffl ampen. Andernfalls kann es zu Sende- bzw. Empfangsstörungen kommen.

7. Sendestation an eine Audioquelle anschließen:

Da die Funkkopfhörer über eingebaute Verstärker verfügen, kann der Sender an Audioquellen angeschlossen werden, die über keinen eigenen Verstärker verfügen, wie z.B. tragbare CD- oder MC-Spieler, Computer, etc.

ACHTUNG: Schließen Sie den Sender nicht an den Lautsprecher-Ausgang eines Leistungsverstärkers, die Funkkopfhörer können hierbei beschädigt werden. Beachten Sie die Bedienungsanleitung der Audioquelle.

• Stellen Sie die Audioquelle, sofern sie mit einer Lautstärkeregelung versehen ist, auf Zimmerlautstärke und schalten Sie sie aus.

• Schließen Sie das Anschlusskabel (18) an eine 3,5 mm Kopfhörerbuchse an. Zum Anschließen an eine 6,3 mm Kopfhörerbuchse, benutzen Sie Adapterstecker (8) am Anschlusskabel (18) und zum Anschließen an einen Audio-Ausgang (Chinch), benutzen Sie den Adapterstecker (9).

• Sendestation an das 230 V-Netz anschließen:

- Verbinden Sie den Stecker des Netzteiles (7) mit der Anschlussbuchse (17) des Senders und schließen Sie das Netzteil (7) an eine Steckdose 230 V an. Die Betriebskontrollleuchte (10) leuchtet nach einigen Sekunden rot.

1. Akkus in die Funkkopfhörer einsetzen

2. Ziehen Sie die Bepolsterung der rechten Ohrmuschel ab.

3. Setzen Sie die Akkus (5) in die Akkufächer wie in den Akkufachböden abgebildet ein.
4. Drücken Sie die Bepolsterung auf die Ohrmuschel. Beachten Sie hierbei die Arretierstifte an der rückseite der Bepolsterung.

HINWEIS: Um normale Akkus (nur Ni-MH Akkus) mit diesem Gerät aufl aden zu können, muss die Ummantelung am Minuspol (ca. 5 mm) entfernt werden (siehe Skizze). Bei Akkus mit einer höheren Kapazität verlängert sich der Ladevorgang.

Normale Batterien dürfen in dieses Gerät nicht eingesetzt werden. Batterien dürfen NICHT aufgeladen werden, es besteht EXPLOSIONSGEFAHR!

7. Akkus aufl aden

- Setzen Sie den Funkkopfhörer (2) auf die Sendestation (1). Hierbei sind die Ladekontakte (6) aufeinander auszurichten. Die Betriebskontrollleuchte (10) erlischt und die Ladekontrollleuchte (11) signalisiert durch grünes Licht den Ladevorgang der Akkus (ggf. den Kopfhörer etwas bewegen, um Kontakt an den Ladekontakten herzustellen).

- Laden Sie die Akkus vor der Erstbenutzung des Funkkopfhörers mindestens 12 Stunden auf.

BEDIENUNG

1. Schalten Sie die Audioquelle ein.

2. Nehmen Sie den Funkkopfhörer von der Sendestation ab und schalten Sie den Funkkopfhörer ein, indem Sie den EIN/AUS Schalter (3) drücken. Die Betriebskontrollleuchte Funkkopfhörer (4) leuchtet rot.

- Ihr Funkkopfhörer ist sofort betriebsbereit.

Falls kein Empfang erfolgt, schieben Sie den Schiebeschalter Kanalwahl (16) auf einen anderen Kanal und drücken Sie die Auto Scan Taste (15).

1. Stellen Sie die gewünschte Lautstärke ein, inde m Sie den Lautstärke-Drehregler (13) entsprechend drehen.

ACHTUNG: Netzteil, Kopfhörer und Sendestation können im Betrieb warm werden. Das ist normal und stellt keinen Defekt dar.

BENUTZUNG ALS KABELKOPFHÖRER

Ihr Funkkopfhörer kann mit dem Audio-Stereo Anschlusskabel (12) direkt mit der Audioquelle verbunden werden.

• Schließen Sie das eine Ende des Audio-Stereo Anschlusskabels (12) an die Anschlussbuchse (14) an.
• Das andere Ende des Anschlusskabels (12) kann direkt an eine 3,5 mm Kopfhörerbuchse angeschlossen werden. Zum Anschließen an eine 6,3 mm Kopfhörerbuchse, benutzen Sie Adapterstecker (8) am Anschlusskabel (12) und zum Anschließen an einen Audio-Ausgang (Chinch), benutzen Sie den Adapterstecker (9).

HINWEIS: Unabhängig von der Position des EIN/AUS Schalters (3), wird das Audiosignal nun auf die Kopfhörer übertragen. Die Lautstärke kann nun nur durch die Audioquelle verändert werden.

AUSSCHALTEN

1. Schalten Sie den Funkkopfhörer aus, indem Sie den EIN/AUS Schalter (3) drücken. Die Betriebskontrollleuchte (4) erlischt.
2. Setzen Sie den Funkkopfhörer (2) zum nachladen der Akkus auf die Sendestation (1).

- Die Betriebskontrollleuchte (10) erlischt und die Ladekontrollleuchte (11) signalisiert durch grünes Licht den Ladevorgang der Akkus.

1. Zum Ausschalten der Sendestation, ziehen Sie das Netzteil aus der Steckdose.

• Das Aufladen der Akkus wird unterbrochen.

PFLEGE

1. Schalten Sie den Funkkopfhörer aus.
2. Ziehen Sie das Netzteil der Sendestation aus der Steckdose und trennen Sie den Anschluss zur Audioquelle.
3. Wischen Sie Sendestation, Funkkopfhörer und das Netzteil mit einem trockenen Tuch ab.

STÖRUNGEN

Gefahr! Versuchen Sie niemals, das Gerät selbst zu reparieren. Sie können sich und spätere Benutzer in Lebensgefahr bringen. Nur autorisierte Fachkräfte dürfen diese Reparaturen ausführen. Bei allen elektrischen Geräten können Störungen auftreten. Bevor Sie sich mit dem Kundendienst in Verbindung setzen, prüfen Sie bitte folgende Punkte:

Funkkopfhörer rauscht

• Sender aus?
  • Audioquelle zu leise?
  • Reichweite überschritten?
• Wände, metallische Gegenstände (z.B. Metalltüren) zwischen Sender und Funkkopfhörer?
  • Ggf. Auto Scan Taste (15) drücken.

Funkkopfhörer pfeift

• Wenn der Funksender an den Kopfhöreranschluss eines Fernsehers angeschlossen wird, kann es zu Pfeifgeräuschen kommen. Stellen Sie den Fernseher lauter (oder die Lautsprecher leiser), bis das Pfeifgeräusch aufhört.
• Andere elektrische Geräte können die Sendefrequenz stören. Verändern Sie die Entfernung bzw. Position des Senders und der Funkkopfhörer zu anderen elektrischen Geräten.
• Schalten Sie den Funksender auf eine andere Sendefrequenz, indem Sie den Schiebeschalter Kanalwahl (16) auf einen anderen Kanal schieben. Drücken Sie anschließend die Auto Scan Taste (15).
  • Ggf. Auto Scan Taste (15) drücken.

TECHNISCHE DATEN

Funksender
System	Stereo-Funkübertragung
Spannungsversorgung	Netzadapter
Eingang 230 V AC, 50 Hz
Ausgang 12 V DC, 200 mA
	Zentrum
Sendefrequenz 863,51 - 863,55 MHz
864,01 - 864,05 MHz
864,51 - 864,55 MHz
Reichweite bis zu 100 m bei idealen Bedingungen
Anschlusskabel Stereo 3,5 mm Klinkenstecker
Adapter von 3,5 mm Klinkenstecker auf 6,3 mm Klinkenstecker von 3,5 mm Klinkenstecker auf Cinch

negativ

Funkkopfhörer

Spannungsversorgung 2 Akkus 1,2 V 650 mAh Ni-Mh, Größe R03 (AAA)

Bedienungsanleitung

Manual ID 21057/ma/2006

CE0197①

Notifi ziert für Deutschland, Belgien und Dänemark

Dieses Gerät hält die wesentlichen Anforderungen nach der Richtlinie R&TTE 99/5/EG ein.

Die Konformitätserklärung steht im Internet unter www.siemssen.de (Service, Downloads) zur Verfügung.

GARANTIEBEDINGUNGEN

Funkkopfhörer FKS 2602

Sehr geehrter Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät trotzdem nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unsere auf der Garantiekarte aufgeführte Serviceadresse zu wenden. Gern stehen wir Ihnen auch telefonisch über die Garantiekarte ausgedruckte Service-Hotline zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt – ohne, dass dadurch Ihre gesetzlichen Rechte eingeschränkt werden – Folgendes:

1. Garantieansprüke können Sie nur innerhalb eines Zeitraumes von max. 3 Jahren, gerechnet ab Kaufdatum, erheben. Unsere Garantieleistung is auf die Behebung von Material- und Fabrikationsfehlern bzw. den Austausch des Gerätes beschränkt. Unsere Garantieleistung ist für Sie kostenlos.
2. Garantieansprüche müssen jeweils nach Kenntniserlangung unverzüglich erhoben werden. Die Geltendmachung von Garantieansprüchen nach Ablauf des Garantiezeitraumes ist ausgeschlossen, es sei denn, die Garantieansprüche werden innerhalb einer Frist von 2 Wochen nach Ablauf des Garantiezeitraumes erhoben.
3. Ein defektes Gerät übersenden Sie bitte unter Beifügung der Garantiekarte und des Kassenbons portofrei an die Serviceadresse. Wenn der Defekt im Rahmen unserer Garantieleistung liegt, erhalten Sie ein repariertes oder neues Gerät zurück. Mit Reparatur oder Austausch des Gerätes beginnt kein neuer Garantiezeitraum. Maßgeblich bleibt der Garantiezeitraum von 3 Jahren ab Kaufdatum. Dies gilt auch, bei Einsatz eines Vor-Ort-Services.

Bitte beachten Sie, dass unsere Garantie bei missbräuchlicher oder unsachgemäßer Behandlung, bei Nichtbeachtung der für das Gerät geltenden Sicherheitsvorkehrungen, bei Gewaltanwendungen oder bei Eingriffen, die nicht von der von uns autorisierten Serviceadresse vorgenommen wurden, erlischt.

Vom Garantieumfang nicht (oder nicht mehr) erfasste Defekte am Gerät oder Schäden, durch die die Garantie erloschen ist, beheben wir gegen Kostenerstattung. Dazu senden Sie das Gerät bitte an unsere Serviceadresse.
