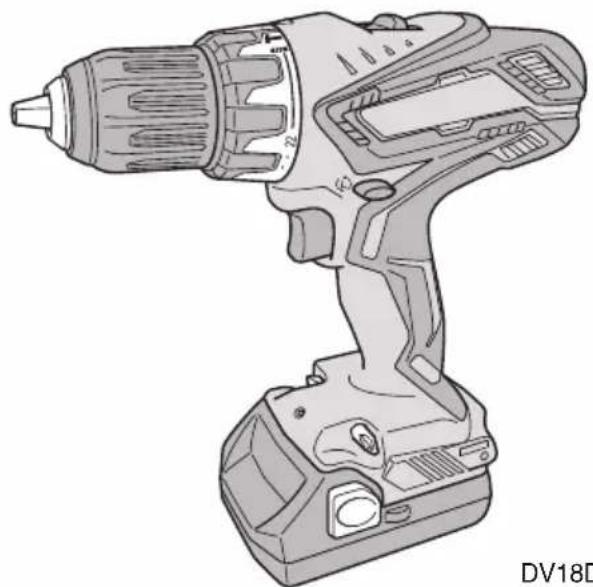

BEDIENUNGSANLEITUNG DV14DJL HiKOKI

Terminal Anschluss Borne Terminale

Tighten Anziehen Serrer Stringere

ALLGEMEINE SICHERHEITSHINWEISE FÜR

ELEKTROGERÄTE WARNUNG Lesen Sie sämtliche Sicherheitshinweise und Anweisungen durch. Wenn die Warnungen und Anweisungen nicht befolgt werden, kann es zu Stromschlag, Brand und/oder ernsthaften Verletzungen kommen. Bitte bewahren Sie alle Warnhinweise und Anweisungen zum späteren Nachschlagen auf. Der Begriff „Elektrowerkzeug“ bezieht sich in den Warnhinweisen auf Elektrowerkzeuge mit Netz- (schnurgebunden) oder Akkubetrieb (schnurlos).

1) Sicherheit im Arbeitsbereich

a) Sorgen Sie für einen sauberen und gut ausgeleuchteten Arbeitsbereich. Zugestellte oder dunkle Bereiche ziehen Unfälle förmlich an. b) Verwenden Sie Elektrowerkzeuge niemals an Orten, an denen Explosionsgefahr besteht – zum Beispiel in der Nähe von leicht entfl ammbaren Flüssigkeiten, Gasen oder Stäuben. Bei der Arbeit mit Elektrowerkzeugen kann es zu Funkenbildung kommen, wodurch sich Stäube oder Dämpfe entzünden können. c) Sorgen Sie bei der Arbeit mit Elektrowerkzeugen dafür, dass sich keine Zuschauer (insbesondere Kinder) in der Nähe befi nden. Wenn Sie abgelenkt werden, können Sie die Kontrolle über das Werkzeug verlieren.

2) Elektrische Sicherheit

a) Elektrowerkzeuge müssen mit passender Stromversorgung betrieben werden. Nehmen Sie niemals irgendwelche Änderungen am Anschlussstecker vor. Verwenden Sie bei Elektrowerkzeugen mit Schutzkontakt (geerdet) niemals Adapterstecker. Stecker im Originalzustand und passende Steckdosen reduzieren das Stromschlagrisiko. b) Vermeiden Sie Körperkontakt mit geerdeten Gegenständen wie Rohrleitungen, Heizungen, Herden oder Kühlschränken. Bei Körperkontakt mit geerdeten Gegenständen besteht ein erhöhtes Stromschlagrisiko. c) Setzen Sie Elektrowerkzeuge niemals Regen oder sonstiger Feuchtigkeit aus. Wenn Flüssigkeiten in ein Elektrowerkzeug eindringen, erhöht sich das Stromschlagrisiko. d) Verwenden Sie das Anschlusskabel nicht missbräuchlich. Tragen Sie das Elektrowerkzeug niemals an der Anschlussschnur, ziehen Sie es nicht damit heran und ziehen Sie den Stecker nicht an der Anschlussschnur aus der Steckdose. Halten Sie die Anschlussschnur von Hitzequellen, Öl, scharfen Kanten und beweglichen Teilen fern. Beschädigte oder verdrehte Anschlussschnüre erhöhen das Stromschlagrisiko. e) Wenn Sie ein Elektrowerkzeug im Freien benutzen, verwenden Sie ein für den Außeneinsatz geeignetes Verlängerungskabel. Ein für den Außeneinsatz geeignetes Kabel vermindert das Stromschlagrisiko. f) Falls sich der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeiden lässt, verwenden Sie eine Stromversorgung mit Fehlerstromschutzeinrichtung (Residual Current Device, RCD). Durch den Einsatz einer Fehlerstromschutzeinrichtung wird das Risiko eines elektrischen Schlages reduziert.

3) Persönliche Sicherheit

a) Bleiben Sie wachsam, achten Sie auf das, was Sie tun, und setzen Sie Ihren Verstand ein, wenn Sie mit Elektrowerkzeugen arbeiten. Benutzen Sie keine Elektrowerkzeuge, wenn Sie müde sind oder unter Einfl uss von Drogen, Alkohol oder Medikamenten stehen. Bei der Arbeit mit Elektrowerkzeugen können bereits kurze Phasen der Unaufmerksamkeit zu schweren Verletzungen führen. b) Benutzen Sie eine persönliche Schutzausrüstung. Tragen Sie immer einen Augenschutz. Schutzausrüstung wie Staubmaske, rutschsichere Sicherheitsschuhe, Schutzhelm und Gehörschutz senken das Verletzungsrisiko bei angemessenem Einsatz. c) Vermeiden Sie unbeabsichtigtes Einschalten. Achten Sie darauf, dass sich der Schalter in der Aus- (Off -) Position befi ndet, ehe Sie das Gerät mit der Stromversorgung und/ oder Batteriestromversorgung verbinden, es aufheben oder herumtragen. Das Herumtragen von Elektrowerkzeugen mit dem Finger am Schalter oder das Herstellen der Stromversorgung bei betätigtem Schalter zieht Unfälle regelrecht an. d) Entfernen Sie sämtliche Einstellwerkzeuge (Einstellschlüssel), ehe Sie das Elektrowerkzeug einschalten. Ein an einem beweglichen Teil des Elektrowerkzeugs angebrachter Schlüssel kann zu Verletzungen führen. e) Sorgen Sie für einen festen Stand. Achten Sie jederzeit darauf, sicher zu stehen und das Gleichgewicht zu bewahren. Dadurch haben Sie das Elektrowerkzeug in unerwarteten Situationen besser im Griff . f) Kleiden Sie sich richtig. Tragen Sie keine lose Kleidung oder Schmuck. Halten Sie Haar, Kleidung und Handschuhe von beweglichen Teilen fern. Lose Kleidung, Schmuck oder langes Haar kann von beweglichen Teilen erfasst werden. g) Wenn Anschlüsse für Staubabsaug- und -sammelvorrichtungen vorhanden sind, sorgen Sie dafür, dass diese richtig angeschlossen und eingesetzt werden. Durch Entfernen des Staubes können staubbezogene Gefahren vermindert werden.

4) Einsatz und Pfl ege von Elektrowerkzeugen

a) Überanspruchen Sie Elektrowerkzeuge nicht. Benutzen Sie das richtige Elektrowerkzeug für Ihren Einsatzzweck. Das richtige Elektrowerkzeug erledigt seine Arbeit bei bestimmungsgemäßem Einsatz besser und sicherer. b) Benutzen Sie das Elektrowerkzeug nicht, wenn es sich nicht am Schalter ein- und ausschalten lässt. Jedes Elektrowerkzeug, das nicht mit dem Schalter betätigt werden kann, stellt eine Gefahr dar und muss repariert werden. (Übersetzung der ursprünglichen Anleitung) 00BookDV14DJLWE.indb1500BookDV14DJLWE.indb15 2017/12/0415:30:212017/12/0415:30:21Deutsch

c) Stecken Sie den Stecker der Stromversorgung oder Batteriestromversorgung vom Gerät ab, ehe Sie Einstellarbeiten vornehmen, Zubehörteile tauschen oder das Elektrowerkzeug verstauen. Solche präventiven Sicherheitsmaßnahmen verhindern den unbeabsichtigten Anlauf des Elektrowerkzeugs und die damit verbundenen Gefahren. d) Lagern Sie nicht benutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern, lassen Sie nicht zu, dass Personen das Elektrowerkzeug bedienen, die nicht mit dem Werkzeug selbst und/oder diesen Anweisungen vertraut sind. Elektrowerkzeuge in ungeschulten Händen sind gefährlich. e) Halten Sie Elektrowerkzeuge in Stand. Prüfen Sie auf Fehlausrichtungen, sicheren Halt und Leichtgängigkeit beweglicher Teile, Beschädigungen von Teilen und auf jegliche andere Zustände, die sich auf den Betrieb des Elektrowerkzeugs auswirken können. Bei Beschädigungen lassen Sie das Elektrowerkzeug reparieren, ehe Sie es benutzen. Viele Unfälle mit Elektrowerkzeugen sind auf schlechte Wartung zurückzuführen. f) Halten Sie Schneidwerkzeuge scharf und sauber. Richtig gewartete Schneidwerkzeuge mit scharfen Schneidkanten bleiben weniger häufi g hängen und sind einfacher zu beherrschen. g) Benutzen Sie Elektrowerkzeuge, Zubehör, Werkzeugspitzen und Ähnliches in Übereinstimmung mit diesen Anweisungen – beachten Sie dabei die jeweiligen Arbeitsbedingungen und die Art und Weise der auszuführenden Arbeiten. Der Gebrauch des Elektrowerkzeuges für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5) Verwendung und Pfl ege der Batterie

a) Laden Sie das Gerät nur mit dem vom Hersteller empfohlenen Ladegerät auf. Ein Ladegerät für einen speziellen Batterietyp kann bei Verwendung mit anderen Batterien zu Gefahren führen. b) Verwenden Sie für das Gerät nur die speziell empfohlenen Batterien. Eine Verwendung von anderen Batterien kann zu Verletzungen und Bränden führen. c) Ist die Batterie nicht in Gebrauch, achten Sie darauf, dass sie nicht mit metallischen Gegenständen, beispielsweise Büroklammern, Münzen, Schlüssel, Nägel, Schrauben in Kontakt kommt, da diese Gegenstände einen Kurzschluss der Anschlüsse verursachen könnten. Ein Kurzschluss der Batterieanschlüsse kann zu Verbrennungen oder Bränden führen. d) Im Falle von Störungen, kann Flüssigkeit aus der Batterie austreten. Vermeiden Sie in diesem Fall jeglichen Kontakt. Sollten Sie dennoch mit der Batterie in Berührung kommen, waschen Sie die betroff ene Stelle gründlich mit Wasser ab. Ist die Flüssigkeit ins Auge geraten, suchen Sie einen Arzt auf. Ausgetretene Batteriefl üssigkeiten können zu Reizungen oder Verbrennungen führen.

a) Lassen Sie Elektrowerkzeuge durch qualifi zierte Fachkräfte und unter Einsatz passender, zugelassener Originalteile warten. Dies sorgt dafür, dass die Sicherheit des Elektrowerkzeugs nicht beeinträchtigt wird. VORSICHT Von Kindern und gebrechlichen Personen fernhalten. Werkzeuge sollten bei Nichtgebrauch außerhalb der Reichweite von Kindern und gebrechlichen Personen aufbewahrt werden.

SICHERHEITSHINWEISE FÜR AKKU-

1. Tragen Sie beim Schlagbohren Ohrenschützer.

Starke und/oder dauerhafte Lärmbelastung kann zu Gehörverlust führen.

2. Benutzen Sie die Zusatzgriff e, sofern Sie dem

Werkzeug mitgeliefert wurden. Wenn Sie die Kontrolle über das Werkzeug verlieren, kann es zu Verletzungen kommen.

3. Halten Sie das Elektrowerkzeug an den isolierten

Griff fl ächen, wenn Sie Arbeiten ausführen, bei denen das Schneidwerkzeug oder die Befestigungsvorrichtung mit verborgenen Kabeln in Kontakt geraten könnte. Wenn Schneidewerkzeuge oder Befestigungsvorrichtungen auf einen “stromführenden” Draht treff en, können die freigelegten Metallteile das Elektrowerkzeug “unter Strom setzen” und dem Bediener einen elektrischen Schlag versetzen.

4. Die Batterie immer bei einer Temperatur von 0 – 40°C

laden. Laden bei einer Temperatur, die nied riger als 0°C ist, wird gefährliche Überladung ver ursachen. Die Batterie kann nicht bei einer Tem peratur über 40°C geladen werden. Die beste Temperatur zum Laden wäre von 20 – 25°C.

5. Nach Beendung einer Ladung, lassen Sie das

Ladegerät ungefähr 15 Minuten ruhen bevor die nächste Batterieladung unternommen wird. Nicht mehr als zwei Batterien nacheinander laden.

6. Keine Fremdkörper durch das Anschlußloch der Batterie

7. Niemals die Batterie und das Ladegerät

8. Niemals die Batterie kurzschließen. Kurzschluß der

Batterie verursacht eine zu große Stromzufuhr und überhitzung, wodurch Durch brennen oder Schaden beider Batterie entsteht.

9. Die Batterie nicht ins Feuer werfen.

Sie könnte dabei explodieren.

10. Bringen Sie die Batterie zum Geschäft, wo Sie sie

gekauft haben, sobald die Lebensdauer der Batterie zur Neige geht. Die leere Batterie nicht wegwerfen.

11. Das Benutzen einer leeren Batterie beschädigt das

12. Darauf achten, daß keine Gegenstände durch

Belüftungsschlitze das Ladegeräts in das Gerät eindringen. Wenn Metallobjekte oder entzündliche Gegenstände durch die Belüftungsschlitze des Ladegeräts eindringen, kann dies zu elektrischen Schlägen führen oder das Ladegerät beschädigen.

13. Beim Einspannen von Bohrspitzen oder Stangenbohrern

in das schlüssellose Spannfutter die Bohrhülse ausreichend festdrehen. Bei nicht ausreichend festgedrehter Bohrhülse kann die Bohrspitze verrutschen oder herausfallen und Verletzungen verursachen. 00BookDV14DJLWE.indb1600BookDV14DJLWE.indb16 2017/12/0415:30:212017/12/0415:30:21Deutsch

14. Der Motor dieses Produkts enthält einen starken

Dauermagneten. Beachten Sie die folgenden Vorsichtsmaßnahmen bezüglich am Werkzeug haftender Späne und der Auswirkungen des Dauermagneten auf elektronische Geräte. ACHTUNG ○ Legen Sie das Werkzeug nicht auf einen Arbeitstisch oder Arbeitsbereich, auf dem Metallspäne liegen. Die Späne könnten am Werkzeug haften und zu Verletzungen oder Funktionsstörungen führen. ○ Wenn Späne am Werkzeug haften, berühren Sie es nicht. Entfernen Sie die Späne mit einer Bürste. Anderenfalls kann es zu Verletzungen kommen. ○ Wenn Sie einen Herzschrittmacher oder ein anderes elektronisches medizinisches Gerät benutzen, betätigen Sie das Werkzeug nicht und halten Sie sich von ihm fern. Es kann zu einer Beeinträchtigung der Funktionsfähigkeit des elektronischen Geräts kommen. ○ Verwenden Sie das Werkzeug nicht in der Nähe von Präzisionsgeräten wie Mobiltelefonen, Magnetkarten oder elektronischen Speichermedien. Anderenfalls kann es zu Betriebsstörungen, Defekt oder Datenverlust kommen.

WARNUNG ZUR LITHIUM-IONEN-BATTERIE

Um die Lebensdauer der Lithium-Ionen-Batterie zu verlängern, ist dieser mit einer Schutzfunktion zum Stoppen der Leistungsabgabe ausgestattet. In den unten beschriebenen Fällen 1 bis 3 kann es vorkommen, dass der Motor trotz Betätigung des Schalters angehalten wird. Dies ist kein Defekt sondern das Resultat der Schutzfunktion.

1. Wenn die verbleibende Batterieleistung nicht mehr

ausreicht, schaltet der Motor ab. Laden Sie in einem solchen Fall die Batterie umgehend auf.

2. Wenn das Werkzeug überlastet ist, kann es zum

Abschalten des Motors kommen. Lassen Sie in diesem Fall den Schalter des Geräts los und beseitigen Sie die Ursache der Überlastung. Danach können Sie das Gerät wieder verwenden.

3. Kommt es während des Betriebs zu einer Erhitzung der

Batterie, wird das Gerät unter Umständen angehalten. Unterbrechen Sie in diesem Fall Ihre Arbeit und lassen Sie die Batterie abkühlen. Anschließend können Sie das Gerät wieder normal verwenden. Bitte beachten Sie die folgenden Warnhinweise. WARNUNG Zur Vermeidung einer ausgelaufenen Batterie, Erwärmung, Rauchentwicklung, Explosionen und vorzeitiger Zündung beachten Sie bitte die folgenden Vorsichtsmaßnahmen.

1. Stellen Sie sicher, dass sich Späne und Staub nicht auf

der Batterie ansammeln. ○ Stellen Sie während der Arbeit sicher, dass Späne und Staub nicht auf die Batterie fallen. ○ Stellen Sie sicher, dass Staub und Späne, die während der Bearbeitung auf das Elektrowerkzeug fallen, nicht in die Batterie gelangen. ○ Lagern Sie ungebrauchte Batterien nicht an Plätzen, an denen Staub oder Späne anfallen. ○ Vor dem Einlagern einer Batterie sind sämtlicher Staub und Späne zu entfernen. Weiterhin ist zu berücksichtigen, dass die Batterie nicht gemeinsam mit Metallteilen (Schrauben, Nägel, usw.) zu lagern ist.

2. Achten Sie darauf, dass die Batterie nicht durch einen

spitzen Gegenstand, beispielsweise einen Nagel, beschädigt wird. Vermeiden Sie Schläge mit dem Hammer. Treten Sie nicht gegen die Batterie, werfen Sie diese nicht, und vermeiden Sie Stöße.

3. Beschädigte oder verformte Batterien dürfen nicht weiter

4. Achten Sie auf den richtigen Anschluss der Pole.

5. Schließen Sie die Batterie nicht direkt an elektrische

Ausgänge oder Zigarettenanzünder im Auto an.

6. Verwenden Sie die Batterie nur für den angegebenen

7. Falls die Batterie nach Verstreichen der angegebenen

Ladezeit nicht vollständig aufgeladen ist, brechen Sie den Ladevorgang unverzüglich ab.

8. Vermeiden Sie hohe Temperaturen und hohen Druck,

wie er beispielsweise in der Mikrowelle, einem Trockner oder einem Hochdruckbehälter auftritt.

9. Wenn Sie ein Leck oder Rußgeruch feststellen,

vermeiden Sie jeglichen Kontakt mit Feuerstellen.

10. Vermeiden Sie eine Verwendung an Orten, an denen

starke statische Elektrizität erzeugt wird.

11. Werden ein Leck, Rußgeruch, Erwärmung, Verfärbungen,

Verformungen oder sonstige Anomalitäten während der Verwendung, des Aufl adens oder der Lagerung festgestellt, entfernen Sie die Batterie unverzüglich vom Gerät oder dem Ladegerät und beenden Sie die Anwendung. VORSICHT

1. Tritt die auslaufende Flüssigkeit in Kontakt mit Ihren

Augen, reiben Sie diese nicht, sondern waschen Sie sie mit sauberem (Leitungs-) Wasser gut aus und suchen Sie unverzüglich einen Arzt auf. Ohne sachgemäße Behandlung können Augenverletzungen auftreten.

2. Wenn die ausgelaufene Flüssigkeit auf Haut oder

Kleidung triff t, waschen Sie diese unverzüglich mit sauberem Wasser ab. Es besteht die Gefahr von Hautreizungen.

3. Beim Auftreten von Rost, Rußgeruch, Erwärmung,

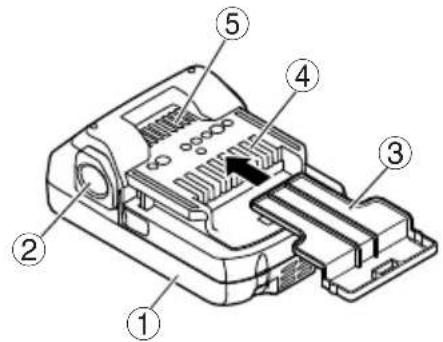

Verfärbungen, Verformungen oder sonstigen Anomalitäten während der ersten Verwendung der Batterie, ist diese nicht weiter zu verwenden. Bringen Sie die Batterie zum Händler oder Verkäufer zurück. WARNUNG Falls leitfähige Materialien die Kontakte des Lithium-Ionen Akkus berühren, besteht die Gefahr eines Kurzschlusses, was u. U. einen Brand verursachen kann. Zum Aufbewahren des Lithium-Ionen Akkus stets folgende Hinweise beachten. ○ Keine leitfähigen Materialien, Metallnägel oder Drähte wie z.B. Stahl- oder Kupferdrähte in das Akkufach platzieren. ○ Um Kurzschlüsse zu verhindern, den Akku in das Gerät einsetzen bzw. die Akkuabdeckung ordnungsgemäß aufsetzen, so dass der Lüfter vollständig verdeckt ist (Abb. 1). 00BookDV14DJLWE.indb1700BookDV14DJLWE.indb17 2017/12/0415:30:212017/12/0415:30:21Deutsch

TECHNISCHE DATEN ELEKTRO-WERKZEUG Modell DV14DJL DV18DJL Leerlaufdrehzahl (Niedrig/Schnell) 0 – 350 / 0 – 1400 min

Leerlauf-Schlaggeschwindigkeit(Niedrig/Schnell) 0 – 4900 / 0 – 19600 min

Kapazität Bohren Ziegel (Tiefe 30 mm) 13 mm Holz (Dicke 18 mm) 32 mm 38 mm Metall (Dicke 1,6 mm) Stahl: 13 mm, Aluminum: 13 mm Ein- schrauben Maschinenschraube 6 mm Holzschraube 8 mm (Durchmesser) × 50 mm (Länge) (Bei vorgebohrtem Loch.) 8 mm (Durchmesser) × 75 mm (Länge) (Bei vorgebohrtem Loch.) Wiederaufl adbare Batterie 2LEGK BSL1415: Li-ion 14,4 V (1,5 Ah 4 Zellen) BSL1815: Li-ion 18 V (1,5 Ah 5 Zellen) 2LFGK/2LFRK BSL1425: Li-ion 14,4 V (2,5 Ah 4 Zellen) BSL1825: Li-ion 18 V (2,5 Ah 5 Zellen) NNK/NN

Gewicht* 1,6 kg (Mit BSL1415 angebracht) 1,7 kg (Mit BSL1815 angebracht)

• Gewicht: Gemäß EPTA-Verfahren 01/2003 LADEGERÄT Modell UC18YKSL UC18YFSL Ladespannung 14,4 V ― 18 V Gewicht 0,35 kg 0,5 kg STANDARDZUBEHÖR DV14DJL (2LEGK) DV18DJL (2LEGK) 1 Plusschrauber (Nr. 2) .............................1

Ladegerät (UC18YKSL)

Ladegerät (UC18YKSL oder UC18YFSL)

• 3 Batterie (BSL1425 oder BSL1825) p. 2
• 4 Plastikgehäuse p. 1
• 5 Batterieabdeckung p. 1
• DV18DJL (NNK) 1 Plusschrauber (Nr. 2) p. 1
• 2 Plastikgehäuse p. 1
• Ladegerät, Batterie und Batterieabdeckung sind im Lieferumfang nicht enthalten. DV18DJL (NN) 1 Plusschrauber (Nr. 2) Ladegerät, Batterie, Plastikgehäuse und Batterieabdeckung sind im Lieferumfang nicht enthalten. Das Standardzubehör kann ohne vorherige Bekanntmachung jederzeit geändert werden. Das mitgelieferte Ladegerät und der Akku sind je nach Spezifi kation des Sets verschieden. SONDERZUBEHÖR (separat zu beziehen) ○ Batterie p. 1

○ Haken Das Sonderzubehör kann ohne vorherige Bekannt-machung jederzeit geändert werden. VERWENDUNG ○ Bohren von Ziegeln, Zementblöcken usw. ○ Einschrauben und Entfernung von Maschinen schrauben, Holzschrauben, Schneidschrauben, etc. ○ Bohren von verschiedenen Metallen. ○ Bohren von verschiedenen Hölzern.

HERAUSNEHMEN/EINSETZEN DER BATTERIE

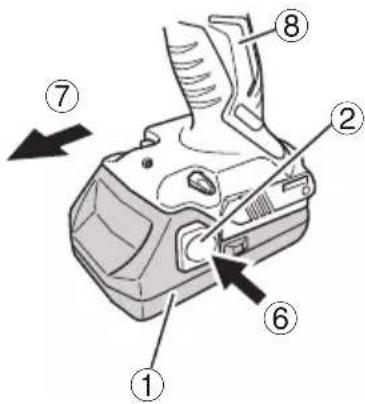

1. Herausnehmen der Batterie

Den Handgriff festhalten und die Batterie verriegelungen (2 Stück) drücken, um die Batterie herauszunehmen (Siehe Abb. 1 und 2). VORSICHT Die Kontakte des Batterie niemals kurzschließen.

2. Einsetzen des Batterie

Den Batterie unter Beachtung der richtigen Richtung in das Gerät einsetzen (Siehe Abb. 2). LADEN Vor Gebrauch des Power-Werkzeugs, die Batterie wie folgt laden.

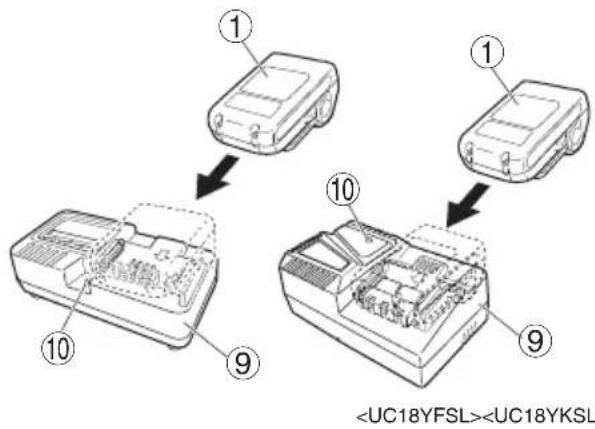

1. Den Netzstecker des Ladegerätes in eine Steckdose

einstecken. Beim Anschluss des Ladegeräts an eine Netzsteckdose blinkt die Kontrolllampe rot auf (in Sekundenabständen).

2. Eine Batterie in das Ladegerät einlegen.

Beim Einlegen einer Batterie in das Ladegerät wird der Ladevorgang fortgesetzt, und leuchtet das Kontrollampe kontinuierlich in Rot auf. Wenn die Batterie voll aufgeladen ist, blinkt die Kontrolllampe in rot (in Sekundenabständen). (Siehe Tafel 1) (1) Anzeige der Kontrolllampe Die Anzeigen der Kontrolllampe leuchten gemäß den Beschreibungen in Tafel 1 auf, entsprechend dem Zustand des verwendeten Ladegeräts oder der Akkubatterie. Tafel 1 Anzeigen der Kontrolllampe Kontrollampe (rot) Vor dem Laden Blinkt Leuchtet für 0,5 Sekunden. Erlischt für 0,5 Sekunden. (Aus für 0,5 Sekunden) Beim Laden Leuchtet Leuchtet kontinuierlich Laden durchgeführt Blinkt Leuchtet für 0,5 Sekunden. Erlischt für 0,5 Sekunden. (Aus für 0,5 Sekunden) Wegen Überhitzung angehalten Blinkt Leuchtet für 1 Sekunden. Erlischt für 0,5 Sekunden. (Aus für 0,5 Sekunden) Batterie überhitzt. Laden nicht möglich (Ladevorgang wird nach Abkühlen der Batterie gestartet). Laden unmöglich Flackert Leuchtet für 0,1 Sekunden. Erlicht für 0,1 Sekunden. (Aus für 0,1 Sekunden) Betriebsstörung in der Batterie oder im Ladegerät (2) Über die Temperatur der Akkubatterie Die Temperaturen für Batterien sind in Tafel 2 gezeigt. Erhitzte Batterien vor dem Laden abkühlen lassen. Tafel 2 Aufl adebereiche für Batterien Akkubatterien Temperaturen, bei denen die Batterie geladen werden kann BSL1415S, BSL1415, BSL1425,

BSL1815S, BSL1815, BSL1825

0°C – 50°C (3) Über die Aufl adezeit Je nach Kombination von Ladegerät und Batterien wird die Aufl adezeit wie in Tafel 3 gezeigt. Tafel 3 Aufl adezeit (bei 20°C) Ladegerät Batterie

4. Den Netzstecker des Ladegeräts aus der Steckdose

5. Das Ladegerät festhalten und die Batterie

herausziehen HINWEIS Achten Sie darauf, die Batterie nach der Verwendung aus dem Ladegerät zu nehmen und sie aufzubewahren. Zur Leistung von neuen Batterien Da die Batteriechemikalien von neuen Batterien und Batterien, die längere Zeit über nicht verwendet wurden, noch nicht bzw. nicht mehr aktiv sind, kann die Leistung von beim ersten und zweiten Einsatz niedrig sein. Dies ist eine vorübergehende Erscheinung, und die normale Batterieleistung wird nach zwei- oder dreimaligem Aufl aden der Batterien wieder hergestellt. Verlängerung der Lebensdauer von Batterien (1) Die Batterien aufl aden, bevor sie völlig erschöpft sind. Wenn festgestellt wird, daß die Leistung des Werkzeugs nachläßt, mit der Arbeit aufhören und die Batterie aufl aden. Wenn das Werkzeug weiter verwendet wird und die Batterie völlig erschöpft wird, kann die Batterie beschädigt und ihre Lebensdauer verkürzt werden. (2) Nicht bei hohen Temperaturen aufl aden. Eine Akkubatterie erhitzt sich bei der Verwendung. Wenn solch eine Batterie sofort nach der Verwendung aufgeladen wird, werden die Batteriechemikalien beeinträchtigt, und die Batterielebensdauer nimmt ab. Die Batterie etwas stehen lassen und erst aufl aden, wenn sie sich abgekühlt hat. VORSICHT ○ Wenn die Akkubatterie geladen wird, während sie aufgrund längerer Einwirkung von direktem Sonnenlicht erhitzt wurde, oder wenn sie soeben verwendet wurde, leuchtet die Steuerleuchte des Ladegeräts 1 Sekunde und erlischt dann für 0,5 Sekunden (leuchtet 0,5 Sekunden nicht). In diesem Fall zuerst die Batterie abkühlen lassen und erst dann mit dem Aufl aden beginnen. 00BookDV14DJLWE.indb1900BookDV14DJLWE.indb19 2017/12/0415:30:212017/12/0415:30:21Deutsch

(3) Einstellen des Anzugsdrehmoments Drehen Sie die Kupplungsskala und richten Sie eine der Zahlen „1, 3, 5 ... 22“ auf der Kupplungsskala oder den Punkt auf die Dreiecksmarkierung am äußeren Gehäuse aus. Verstellen Sie die Kappe entsprechend dem erforderlichen Drehmoment in Richtung von stärkerem oder schwächerem Drehmoment. VORSICHT ○ Die Motordrehung kann anhalten, während das Werkzeug als Bohrer verwendet wird. Achten Sie darauf, den Motor nicht bis zum Stillstand zu belasten, wenn Sie das Gerät als Schlagbohrschrauber verwenden. ○ Eine zu lange Schlagbewegung könnte wegen zu starkem Anziehen der Schraube die Schraube brechen.

3. Umschalten von Schlagbohren zu Bohren (Siehe

Abb. 4) Umschalten zwischen „Schlagbohren (Schlagen + Drehen)“ und „Bohren (nur Drehen)“ erfolgt durch Stellen der Bohrmarkierung „ “ bzw. der Hammermarkierung

“ auf die Dreieckmarkierung am äußeren Körper. ○ Zum Bohren in Metall, Holz oder Plastik auf „Bohren (nur Drehen)“ umschalten. ○ Zum Bohren in Ziegeln oder Betonblöcken auf „Schlagbohren (Schlagen + Drehen)“ umschalten. VORSICHT ○ Wenn ein normalerweise mit der Einstellung für „Bohren” durchgefuuhrter Betrieb mit der Einstellung für „Schlagbohren” durchgeführt wird, wird nicht nur die Bohrwirkung verstärkt, sondern Beschädigung des Bohrers oder anderer Teile ist auch möglich. ○ Wenn sich die Kupplungsskala schwer auf die Hammermarkierung „ “ drehen lässt, drehen Sie das Bohrfutter leicht in beide Richtungen und drehen Sie dann die Kupplungsskala wieder auf die Hammermarkierung

4. Wechsel der Drehzahl

Die Drehzahl mit dem Schaltknopf wechseln. Den Schaltknopf in Richtung Pfeil bewegen (Siehe Abb. 6 und 7). Wenn der Schaltknopf auf „LOW“ eingestellt ist, dreht sich der Bohrer langsam. Wenn auf „HIGH“ eingestellt ist, dreht sich der Bohrer schnell. VORSICHT ○ Beim Wechseln der Drehzahl mit dem Schaltknopf sich vergewissern, daß der Schalter auf ZU eingestellt und gesperrt ist. Ändern der Geschwindigkeit bei laufendem Motor beschädigt das Getriebe. ○ Wenn Sie den Schaltknopf auf HIGH (hohe Geschwindigkeit) einstellen und die Kupplung auf einen Wert zwischen 15 und 22 eingestellt ist, kann es vorkommen, dass die Kupplung nicht richtig greift und der Motor blockiert. Stellen Sie in diesem Fall bitte den Schaltknopf auf „LOW“ (niedrige Drehzahl).

Falls der Motor gesperrt ist, sofort abstellen. Falls der Motor längere Zeit in gesperrtem Zustand bleibt, mag es vorkommen, daß er oder der Akkumulator überhitzt werden. ○ Um die Lebensdauer der Lithium-Ionen-Batterie zu verlängern, ist dieser mit einer Schutzfunktion zum Stoppen der Leistungsabgabe ausgestattet. Daher kann es bei Überlastung des Werkzeugs zum Abschalten des Motors kommen. Dies ist jedoch kein Defekt sondern das Resultat der Schutzfunktion.Lassen Sie in diesem Fall den Schalter des Geräts los und beseitigen Sie die Ursache der Überlastung.

5. Einsatzbereich und Angaben

Der Einsatzbereich, basierend auf der Mechanik dieses Werkzeugs, wird in der folgenden Tafel 4 gezeigt: ○ Wenn die Kontrollampe in schneller Folge fl ackert (in 0,2-Sekunden-Abständen), nachsehen ob Fremdkörper im Batterieanschluss des Ladegeräts sind und diese ggf. herausnehmen. Wenn keine Fremdkörper im Batteriefach sind, liegt wahrscheinlich eine Fehlfunktion bei der Batterie oder beim Ladegerät vor. Die Teile vom autorisierten Kundendienst prüfen lassen. ○ Da der eingebaute Mikrocomputer etwa 3 Sekunden braucht, um zu bestätigen, dass die im UC18YKSL oder UC18YFSL zum Laden eingelegte Batterie herausgenommen wird, sollten Sie mindestens 3 Sekunden warten, bevor Sie die Batterie zum Fortsetzen des Aufl adens einlegen. Wenn die Batterie innerhalb von 3 Sekunden eingelegt wird, kann es sein, dass sie nicht richtig geladen wird. VOR INBETRIEBNAHME Aufstellung und überprüfung der Arbeitsumgebung Prüfen Sie, ob die Arbeitsumgebung folgenden Vorsichtsbedingungen entspricht. ANWENDUNG

1. Bestätigen Sie die Position der Kupplungsskala

(Siehe Abb. 4) Die drei Modi Schraubenzieher, Bohrer und Schlagbohrer können bei diesem Gerät durch die Stellung der Kupplungsskala umgeschaltet werden. (1) Richten Sie bei Verwendung dieses Gerätes als Schraubenzieher eine der Zahlen „1, 3, 5 ... 22“ auf der Kupplungsskala oder den Punkt auf die Dreiecksmarkierung am äußeren Körper aus. (2) Richten Sie bei Verwendung dieses Gerätes als Bohrer das Bohrer-Zeichen „ “ der Kupplungsskala auf die Dreieckmarkierung am äußeren Körper aus. (3) Richten Sie zur Verwendung dieses Gerätes als Schlagbohrer die Hammermarkierung „ “ an der Kupplungsskala auf die Dreiecksmarkierung am äußeren Körper aus. VORSICHT ○ Die Kupplungsskala kann nicht zwischen den Zahlen „1, 3, 5 ... 22“ oder den Punkten eingestellt werden. ○ Verwenden Sie das Gerät nicht mit der Kupplungsskalenzahl zwischen „22“ und der Linie in der Mitte des Bohrer-Zeichens. Dies kann Beschädigung verursachen (Siehe Abb. 5).

2. Einstellen des Anzugsdrehmoments

(1) Anzugsdrehmoment Das Anzugsdrehmoment sollte dem Schraubendurchschnitt entsprechen. Wenn zuviel Drehmoment angewandt wird, kann die Schraube brechen oder am Kopf beschädigt werden. Achten Sie darauf, die Kupplungsskalenposition entsprechend dem Schraubendurchmesser einzustellen. (2) Anzeige des Anzugsdrehmoments Das Anzugsdrehmoment unterscheidet sich entsprechend der Art der Schraube und des angezogenen Materials. Das Gerät zeigt das Anzugsdrehmoment mit den Zahlen „1, 3, 5 ... 22“ auf der Kupplungsskala und einem Punkt an. Das Anzugsdrehmoment ist am schwächsten an der Position „1“ und am stärksten an der höchsten Zahl (Siehe Abb. 4). 00BookDV14DJLWE.indb2000BookDV14DJLWE.indb20 2017/12/0415:30:212017/12/0415:30:21Deutsch

Tafel 4 Arbeit Drehmomentskalen-position Anweisung Bohren Ziegel Für Bohrarbeiten verwenden. Holz Stahl Aluminium Einschrauben Maschinenschreube 1 – 22 Bohrespitze oder Hülse dem Schraubendurchschnitt verwnden. Holzschraube 1 – Nach bohren von Führungsloch verwenden.

6. Wahl von Anziehdrehmoment und Drehfrequenz

Tafel 5 Verwendung Drehmomentskalen- position Wahl der Drehgeschwindigkeit (Stellung des Schaltknopfs) LOW (niedrige Geschwindigkeit) HIGH (hohe Geschwindigkeit) Ein- schrauben Maschinenschraube 1 – 22 Für Schrauben von 4 mm Durchmesser oder weniger. Für Schraube von 6 mm Durchmesser oder weniger. Holzschraube 1 – Für 8 mm Durchmesser oder weniger Nenndurchschnitt. Für 4,8 mm Durchmesser oder weniger Nenndurchschnitt. Bohren Ziegel Für 13 mm Durchmesser oder weniger. Für 8 mm Durchmesser oder weniger. (DV14DJL) Für 10 mm Durchmesser oder weniger. (DV18DJL) Holz Für 32 mm Durchmesser oder weniger. (DV14DJL) Für 18 mm Durchmesser oder weniger. (DV14DJL) Für 38 mm Durchmesser oder weniger. (DV18DJL) Für 22 mm Durchmesser oder weniger. (DV18DJL) Metall Für Bohren mit Eisenbeabeitungsbohrer. VORSICHT ○ Die Beispiele in Tafel 5 sollten als allgemeine Regeln verstanden werden. Da in der Praxis verschiedene Schrauben und unterschiedliche Materialien verwendet werden, können Anpassungen natürlich erforderlich sein. ○ Wenn Sie den Schlagbohrschrauber in HIGH-Einstellung (hohe Geschwindigkeit) mit einer Maschinenschraube verwenden, kann sich durch das hohe Anzugsdrehmoment das Bit lockern oder die Schraube beschädigt werden. Stellen Sie den Schlagbohrschrauber auf LOW (niedrige Geschwindigkeit) ein, wenn Sie mit Maschinenschrauben arbeiten. HINWEIS Die Verwendung der Batterie in kalter Umgebung (unter 0°C) kann möglicherweise in geschwächtem Anzugsdrehmoment und verringerter Arbeitsleistung resultieren. Dies ist jedoch eine zeitweilige Erscheinung, und die Leistung wird wieder normal, wenn sich die Batterie erwärmt.

7. Anbringen und Abnehmen des Schrauberbit

(1) Nach dem Einsetzen eines Schrauberbits o. dergl. in den Akku-Schlagbohrer ziehen Sie die Manschette fest an, indem Sie sie nach rechts drehen (im Unrzeigersinn von vorne gesehen) festdrehen (Siehe Abb. 8). ○ Sollte, sich das Bohrfutter während des Betriebs lockern, ist diese wieder festzudrehen. Eine fest zugedrehte gewährleistet erhöhte Spannkraft. (2) Abnehmen der Werkzeugspitze Lockern Sie die Manschette, indem Sie sie nach links drehen (gegen den Uhrzeigersinn von vorne gesehen) lösen (Siehe Abb. 8). VORSICHT Wenn das Bohrfutter nicht losgeschraubt werden kann, das eingesteckte Werkzeug in einem Schraubstock o.ä. befestigen, die Kupplung auf 1–11 stellen und das Bohrfutter gegen den Uhrzeigersinn drehen, während die Kupplung betätigt wird. Das Lösen des Bohrfutters sollte jetzt problemlos möglich sein.

8. Sich vergewissern, daß die Batterie richtig

9. Die Drehrichtung nachprüfen

Die Bohrerspitze dreht sich nach rechts (von der Hinterseite gesehen), wenn auf die R-Seite des Wählhebels gedrückt wird. Um die Bohrerspitze nach links zu drehen auf die L-Seite des Wählhebels drücken (Siehe Abb. 9). (Die

Zeichen sind auf dem Körper markiert). VORSICHT Immer dieses Gerät im Uhrzeigersinn betätigen, wenn es als Schlagbohrer gebraucht wird.

10. Betätigung des Schalters

○ Wenn der Schalter gedrückt ist, dreht sich das Werkzeug. Wenn ausgelöst, wird das Werkzeug abgestellt. ○ Die Drehgeschwindigkeit des Bohrers kann durch Verändern des Betrags des Ziehens am Auslöser geregelt werden. Die Geschwindigkeit ist niedrig, wenn der Auslöser nur gering gezogen wird und nimmt zu, wenn er stärker gezogen. 00BookDV14DJLWE.indb2100BookDV14DJLWE.indb21 2017/12/0415:30:212017/12/0415:30:21Deutsch

HINWEIS Wenn der Motor zu drehen beginnt, ist ein Summen zu hören. Dabei handelt es sich nicht um eine Störung.

11. Für Bohren von Ziegel und Metall

Übermäßiger Druck erhöht niemals die Bohrgeschwindigkeit. Er verursacht nicht nur Beschädigung der Bohrerspitze und verringerte Arbeitswirksamkeit, sondern verkürzt auch die Standzeit des Bohrers. Betreiben Sie den Akku- Schlagbohrschrauber beim Bohren von Ziegelsteinen mit einem Druck von 10 bis 15 kg.

12. Verwendung des Lichts

Ziehen Sie den Auslöseschalter, damit die Lampe leuchtet. Solange der Auslöseschalter gezogen ist, leuchtet die Lampe. Wenn Sie den Auslöseschalter loslassen, erlischt das Licht. (Abb. 10) (Wenn Sie den Auslöseschalter loslassen, erlischt das Licht nach 10 Sekunden automatisch.) ACHTUNG Niemals direkt in die LED blicken! Wird das Auge kontinuierlich den LED-Strahlen ausgesetzt, kann es zu Augenverletzungen kommen.

13. Verwendung des Hakens (separat zu beziehen)

Der Haken dient während des Arbeitens zum Anhängen des Werkzeugs an einen Gürtel. VORSICHT ○ Beim Aufhängen am Haken sicherstellen, dass das Werkzeug sicher den Gürtel fasst und nicht fallen kann. Bei Fall des Werkzeugs besteht Unfallgefahr. ○ Beim Tragen am Gürtel darf das Werkzeug nicht mit einem Bohrer usw. bestückt sein. Befi ndet sich ein scharfer Bohrer o.Ä. im Futter, während das Werkzeug am Gürtel getragen wird, besteht Verletzungsgefahr! ○ Den Haken ordnungsgemäß anbringen. Falls der Haken nicht korrekt befestigt ist, besteht Verletzungsgefahr beim Einsatz. (1) Anbringen des Hakens und Festziehen der Schrauben. Den Haken fest in die Nut am Werkzeug einpassen und die Halteschrauben des Werkzeugs ordnungsgemäß festziehen. (Abb. 11) (2) Abnehmen des Hakens Die Halteschrauben des Hakens mit einem Kreuzschraubendreher entfernen. (Abb. 12) VORSICHT Nur der Kreuzschlitzeinsatz (Nr. 2 × 65L; Code Nr. 983006) des HiKOKI-STANDARDZUBEHÖRS darf verwendet werden. Verwenden Sie keine anderen Einsätze, da diese sich lösen können.

WARTUNG UND INSPEKTION

1. Nachprüfen des Werkzeuges

Da ein stumpfes Werkzeug die Leistung vermindern wird und eventuell ein schlechtes Funktionieren des Motors verursachen wird, das Werkzeug schärfen oder es wechseln sobald Verschleiß sichtbar wird.

2. Nachprüfen der Befestigungsschrauben

Alle Befestigungsschrauben regelmäßig auf gute Festschraubung nachprüfen. Falls irgendeine der Schrauben locker sein sollte, sofort anziehen. Vernachlässigung dieses Punktes kann zu erheblicher Gefahr führen.

3. Wartung des Motors

Die Motorwicklung ist das „Herz“ des Elektrowerkzeugs. Daher ist besonders sorgfältig darauf zu achten, daß die Wicklung nicht beschädigt wird und/oder mit ÖI oder Wasser in Berührung kommt.

Wenn den Schlagbohrschrauber schmutzig ist, ihn mit einem weichen und trockenen Tuch abwischen oder mit einem in Seifenwasser benetzten Tuch. Kein Chlorlösungsmittel, Benzin oder Farblösungsmittel verwenden, da sie Kunststoff e aufweichen.

Den Schlagbohrschrauber an einen Ort wegräumen wo die Temperatur unter 40°C ist und außer Reichweite der Kinder. HINWEIS Vergewissern Sie sich, dass die Batterie nach einer längeren Lagerung (3 Monate oder mehr) voll aufgeladen ist. Eine Batterie mit geringerer Kapazität könnte sich nach längerer Lagerung eventuell nicht mehr aufl aden lassen. HINWEIS Aufbewahrung von Lithium-Ionen Akkus Vergewissern Sie sich, dass die Lithium-Ionen Akkus voll aufgeladen sind, bevor Sie sie lagern. Das Lagern der Akkus über längere Zeit mit einem niedrigen Ladestand kann zu einer Leistungsminderung führen, welche die Nutzungszeit der Akkus deutlich verkürzt oder mit sich bringt, dass die Akkus keine Ladung mehr halten können. Eine deutliche Verkürzung der Nutzungszeit kann jedoch durch wiederholtes zwei- bis fünfmaliges Aufl aden und Benutzen der Akkus wieder behoben werden. Sollte die Nutzungszeit trotz wiederholtem Aufl aden und Benutzung extrem kurz sein, betrachten Sie die Akkus als tot und kaufen Sie neue Akkus.

6. Liste der Wartungsteile

VORSICHT Reparatur, Modifi kation und Inspektion von HiKOKI- Elektrowerkzeugen müssen durch ein autorisiertes HiKOKI-Kundendienstzentrum durchgeführt werden. Diese Teileliste ist hilfreich, wenn sie dem autorisierten HiKOKI-Kundendienstzentrum zusammen mit dem Werkzeug für Reparatur oder Wartung ausgehändigt wird. Bei Betrieb und Wartung von Elektrowerkzeugen müssen die Sicherheitsvorschriften und Normen beachtet werden. MODIFIKATIONEN HiKOKI-Elektrowerkzeuge werden fortwährend verbessert und modifi ziert, um die neuesten technischen Fortschritte einzubauen. Dementsprechend ist es möglich, daß einige Teile ohne vorherige Benachrichtigung geändert werden. Wichtiger Hinweis zu den Batterien für Akku-Geräte von HiKOKI Verwenden Sie immer unsere angegebenen Originalbatterien. Wir können die Sicherheit und die Leistung unseres Akku-Gerätes nicht gewährleisten, wenn andere als die von uns angegebenen Batterien verwendet werden, oder wenn die Batterie zerlegt und verändert wird (etwa durch Zerlegen und Ersetzung von Zellen oder anderen innen gelegenen Teilen). 00BookDV14DJLWE.indb2200BookDV14DJLWE.indb22 2017/12/0415:30:222017/12/0415:30:22Deutsch

GARANTIE Auf HiKOKI-Elektrowerkzeuge gewähren wir eine Garantie unter Zugrundelegung der jeweils geltenden gesetzlichen und landesspezifi schen Bedingungen. Dieses Garantie erstreckt sich nicht auf Gehäusedefekte und nicht auf Schäden, die auf Missbrauch, bestimmungswidrigen Einsatz oder normalen Verschleiß zurückzuführen sind. Im Schadensfall senden Sie das nicht zerlegte Elektrowerkzeug zusammen mit dem GARANTIESCHEIN, den Sie am Ende der Bedienungsanleitung fi nden, an ein von HiKOKI autorisiertes Servicecenter. HINWEIS Aufgrund des ständigen Forschungs und Entwicklung sprogramms von HiKOKI sind änderungen der hierin gemachten technischen Angaben vorbehalten. Information über Betriebslärm und Vibration Die gemessenen Werte wurden entsprechend EN60745 bestimmt und in Übereinstimmung mit ISO 4871 ausgewiesen. Gemessener A-gewichteter Schallpegel: 96 dB (A) Gemessener A-gewichteter Schalldruck: 85 dB (A) Messunsicherheit KpA: 3 dB (A) Gehörschutz tragen. Gesamtvibrationswerte (3-Achsen-Vektorsumme), bestimmt gemäß EN60745. Schlagbohren in Beton: Vibrationsemissionswert ah, ID = 11,1 m/s

Messunsicherheit K = 1,5 m/s

Der erklärte Gesamtwert der Vibration wurde mit einer Standardtestmethode gemessen und kann zum Vergleichen eines Werkzeugs mit einem anderen benutzt werden. Er kann auch zu einer vorherigen Beurteilung der Aussetzung benutzt werden. WARNUNG ○ Der Vibrationsemissionswert während der tatsächlichen Benutzung des Elektrowerkzeugs kann von dem deklarierten Wert abweichen, abhängig davon, wie das Werkzeug verwendet wird. ○ Legen Sie Sicherheitsmaßnahmen zum Schutz des Bedieners fest, die auf einer Expositionseinschätzung unter den tatsächlichen Benutzungsbedingungen beruhen (unter Berücksichtigung aller Bereiche des Betriebszyklus, darunter neben der Triggerzeit auch die Zeiten, in denen das Werkzeug ausgeschaltet ist oder im Leerlaufbetrieb läuft). 00BookDV14DJLWE.indb2300BookDV14DJLWE.indb23 2017/12/0415:30:222017/12/0415:30:22Français

die gespecifi ceerd werden.

EG-KONFORMITÄTSERKLÄRUNG
