BEDIENUNGSANLEITUNG VT-80 MK Dynavox

Stereo Kompakt-Verstärker Bedienungsanleitung deutsch Compact stereo amplifier Instructions for use english Amplificateur stéréo compact Manuel d‘utilisation français VT-80MK VT-80MK VT-80MK2 Wir danken Ihnen für das Vertrauen, welches Sie uns durch die Entscheidung für dieses Audio-Produkt entgegenbringen. Dieses Gerät entspricht allen festgelegten internationalen Sicherheitsstandards. Trotzdem sollten die Sicherheitshin weise beachtet werden, um eine Gefährdung zu vermeiden. Um eine sachgemäße Inbetriebnahme zu gewährleisten, lesen Sie bitte vor dem Aufstellen und Anschließen des Gerätes diese Anleitung vollständig durch. Für Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheits hinweise verursacht werden, übernehmen wir keine Haftung. In diesen Fällen erlischt jeder Garantieanspruch. Wir empfehlen Ihnen ausdrücklich, nach Möglichkeit die Originalverpackung für spätere Transportzwecke aufzubewahren. Über Dynavox VT-80MK Der Dynavox VT-80MK ist ein HiFi Kompakt-Verstärker für zwei analoge Stereo-Eingangsquellen, digitale Einspielmöglichkeiten (SD, USB und BT) sowie einen FM-Tuner. Die Musik kann wahlweise über ein und/oder ein zweites Lautsprecherpaar oder einen Kopfhörer wiedergegeben werden. Weitere Ausstattungsmerkmale sind eine Klangregelung (Bass / Treble). Am geregelten und vorverstärkten Signalausgang (PRE-OUT) kann das Signal der momentan gewählten Quelle an eine Endstufe, Verstärker oder Aktiv-Subwoofer weitergegeben werden. Durch seine Signalausgabe an bis zu 4 Lautsprecherboxen eignet sich der VT-80MK bestens zur Beschallung eines zweiten Raumes, einer Terrasse, etc. Die Signal-Eingänge für SD (Karten), USB (Sticks) und einer BT-Datenübertragung lassen auch das Abspielen digitaler Medien zu. Die geringen Geräteabmessungen machen den VT-80MK zum platzsparenden Verstärker für eine kleine bis mittlere Stereoanlage.

SEHR GEEHRTER KUNDE3

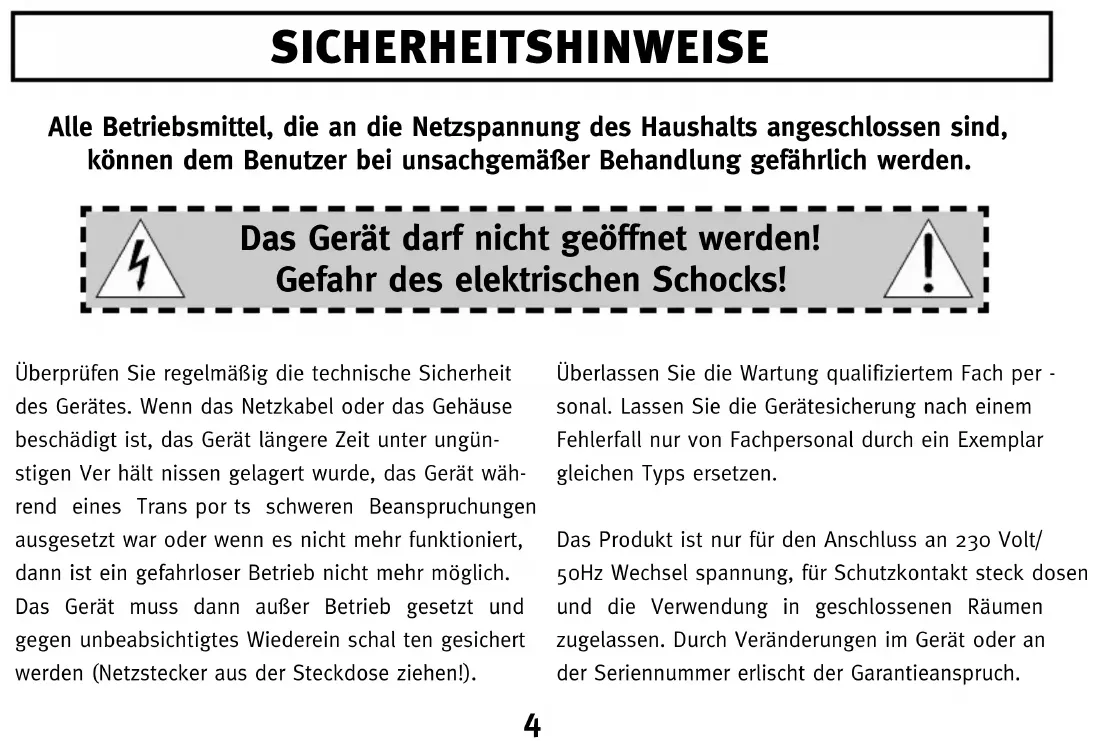

SOMMAIRE deutsch english français Sicherheitshinweise / Weitere Hinweise 4 / 6 Frontansicht / Rückansicht 8 / 12 Fernbedienung 14 Typische Anschlussvarianten 16 Anschluss und Inbetriebnahme 18 Technische Daten 23 Security precautions / User Information 26 / 28 Front view / Rear view 30 / 34 Remote Control 36 Typical Setup 38 Connection and comissioning 40 Technical Specifications 45 Consignes de sécurité / Autres consignes 48 / 50 Façade avant / Façade arriere 52 / 56 Télélecommande 58 Variantes de connexion typiques 60 Connexion et mise en service 62 Caracteristiques techniques 674 Alle Betriebsmittel, die an die Netzspannung des Haushalts angeschlossen sind, können dem Benutzer bei unsachgemäßer Behandlung gefährlich werden. Überprüfen Sie regelmäßig die technische Sicherheit des Gerätes. Wenn das Netzkabel oder das Gehäuse beschädigt ist, das Gerät längere Zeit unter ungün- stigen Ver hält nissen gelagert wurde, das Gerät wäh- rend eines Trans por ts schweren Beanspruchungen ausgesetzt war oder wenn es nicht mehr funktioniert, dann ist ein gefahrloser Betrieb nicht mehr möglich. Das Gerät muss dann außer Betrieb gesetzt und gegen unbeabsichtigtes Wiederein schal ten gesichert werden (Netzstecker aus der Steckdose ziehen!). Überlassen Sie die Wartung qualifiziertem Fach per - sonal. Lassen Sie die Gerätesicherung nach einem Fehlerfall nur von Fachpersonal durch ein Exemplar gleichen Typs ersetzen. Das Produkt ist nur für den Anschluss an 230 Volt/ 50Hz Wechsel spannung, für Schutzkontakt steck dosen und die Verwendung in geschlossenen Räumen zugelassen. Durch Veränderungen im Gerät oder an der Seriennummer erlischt der Garantieanspruch. SICHERHEITSHINWEISE Das Gerät darf nicht geöffnet werden! Gefahr des elektrischen Schocks!5 Ziehen Sie stets am Netzstecker und nie am Netz - kabel, wenn Sie die Verbindung zum Stromnetz tren - nen wollen. Stellen Sie sicher, dass das Netz kabel nicht gequetscht, extrem gebogen oder durch schar- fe Kanten beschädigt wird. Fassen Sie das Netz - kabel nicht mit nassen oder feuchten Händen an. Schalten Sie das Gerät jedes Mal aus, bevor Sie Kabel anschließen oder entfernen, es längere Zeit nicht benutzen oder dessen Oberfläche reinigen wollen. Achten Sie darauf, dass um das Gerät ein Abstand von 5 cm frei bleibt und die Umgebungsluft zirku- lieren kann. Lüftungs öffnun gen dürfen nicht ver- deckt werden. Achten Sie darauf, dass das Gerät nicht mit Flüssig - keiten, Feuchtig keit, Regen oder Wasserdampf in Berührung kommt. Es dürfen auch keine Objekte in das Gerät gelangen (Lüf tungs schlitze etc.). Es muss sofort vom Stromnetz getrennt und vom Fachmann untersucht werden, falls dies geschehen ist. Setzen Sie das Gerät nie hohen Tempe ra turen (Sonnen ein - strahlung) oder starken Vibrationen aus. Ziehen Sie vor dem Reinigen der Außenflächen des Produkts den Netzstecker. Verzichten Sie auf Scheuer mittel, Lösungsmittel, Ver dünner, entzündli- che Chemi ka lien, Polituren und andere Reini gungs - produkte, die Spuren hinterlassen. SICHERHEITSHINWEISE6 WEITERE HINWEISE Elektronik Altgeräte Dieses Gerät unterliegt den Bestimmungen der EU- Richt linie 2002/96/EC, deren gesetzliche Umsetzung in Deutsch land durch das Elektro- und Elektronik - geräte-Gesetz (ElektroG) geregelt ist. Dies ist durch das Symbol eines durchgestrichenen Abfalleimers auf dem Gerät ge kennzeichnet. Alle so gekennzeich- neten, nicht mehr ver wendeten Elektro- und Elektronik-Altgeräte müssen ge trennt vom Hausmüll über dafür staatlich vorgesehene Stellen entsorgt werden. Weitere Informationen zur Ent sorgung des alten Gerätes erhalten Sie bei der Stadt verwaltung, dem Entsorgungsamt oder dem Geschäft, in dem Sie das Produkt erworben haben. Die Fernbedienung dieses Gerätes wird mitLithium- Knopfzellen betrieben. Diese müssen im Falle der Entsorgung entnommen und separat entsorgt werden! CE-Zeichen Dieses Gerät erfüllt die gültigen EU-Richtlinien zur Erlangung des CE-Zeichens und entspricht damit den Anforderungen an elektrische und elektronische Geräte (EMV-Richtlinien, Sicherheitsrichtlinien und den Richtlinien für Niederspannungsgeräte). Dynavox arbeitet ständig an der Verbesserung und Weiter entwicklung seiner Produkte. Deshalb bleiben Änderungen an Design und technischer Konstruk - tion des Gerätes, sofern sie dem Fortschritt dienen, vorbehalten. Der Inhalt dieser Anleitung hat lediglich7 WEITERE HINWEISE Informationscharakter. Er kann jederzeit ohne vor- herige Ankündigung geändert werden und stekeine Verpflichtung seitens des Marken inhabers dar. Dieser übernimmt keinerlei Verantwortung oder Haftung für Fehler oder Ungenauigkeiten, die mög- licherweise in dieser Anleitung enthalten sind. Dynavox ist ein eingetragenes Warenzeichen der Sintron Distribution GmbH, 76473 Iffezheim. Dieses Dokument ist ein Produkt der Sintron Distribution GmbH, 76473 Iffezheim und darf ohne ausdrückliche und schriftliche Genehmigung weder komplett noch auszugsweise kopiert oder verteilt werden. Automatische Abschaltung im Sinne der Ökodesign- verordnung Dieses Gerät schaltet sich nach ca. 15 Minuten ohne Eingangssignal bzw. bei Lautstärke 0 automatisch aus und nimmt danach noch eine Leistung von unter 0.4 Watt auf. Um das Gerät danach wieder einzuschalten, muss der Ein/Ausschalter (1) 2 x betätigt werden. Einen Standby- bzw. Bereitschafts- zustand besitzt dieses Gerät nicht. Um die Automatische Abschaltung zu deaktivieren, bringen Sie den entsprechenden Schalter auf der Geräterückseite (26) in Position "Autostandy OFF". Bei längerer Nichtnutzung empfiehlt es sich grund- sätzlich das Gerät vom Netz zu trennen. Minimale Betriebsqualität: hochempfindliche Audioverstärker können in der Nähe starker HF- Quellen zur Generierung von Demodulationsprodukten neigen.8 FRONTANSICHT

Schaltet das Gerät ein und aus. Vor dem Einschalten Lautstärke reduzieren!

2. Kopfhörer Anschlussbuchse ( )

An diese 3,5 mm Klinkenbuchse kann ein Kopfhörer mit einer Impedanz von 32 - 600 Ohm angeschlossen werden.

Einschub für SD-Speichermedien.

Einschub für USB-Speichermedien.

5. Höhenregler (TREBLE)

Regelt die Höhenanteile des ausgehenden Signals. In der Mittelstellung bleibt das Signal unverändert.

6. Tiefenregler (BASS)

Regelt die Tiefenanteile des ausgehenden Signals. In der Mittelstellung bleibt das Signal unverändert.

7. SPEAKER (A, B, A/B)

Regelt die Signal-Ausgabe der Lautsprecheran schlüs se. Mit den Schaltstellungen A und B lassen sich die Signalausgänge „SPEAKER A“ und „SPEAKER B“ einzeln ein- und ausschalten. Mit der Schaltstellung A/B, unter Verwendung geeigneter Lautsprecher (8 - 16 Ohm), können beide Signalausgänge („SPEAKER A“ und „SPEAKER B“) gleichzeitig betrieben werden.

8. Eingangswahlschalter (AUX IN)

Eingangswahlschalter der Signaleingänge AUX1 (18), AUX2 (19) und AUX3 (SD (3) / USB (4) / BT / FM-Tuner.

9. Display und Mediaplayer Bedienknöpfe

IR-Empfänger für die Fernbedienung.

Regelt die Lautstärke der Signalausgänge „SPEAKER A+ B“ (21), „PRE-OUT“ (20) und „ “ (2).1010

12. Wahltaste (MODE)

Schaltet zwischen den Abspielmöglichkeiten SD, USB, BT und FM-Tuner um.

Startet die Wiedergabe der ankommenden Musik- Signale (USB/SD/BT) oder unterbricht diese und startet im FM-Modus den Sendersuchlauf.

14. Titelsprung Rückwärts ( )

Springt bei der Titelwiedergabe digitaler Signale (USB/SD/BT) um einen Titel zurück und springt im FM-Modus um einen Kanal zurück.

15. Titelsprung Vorwärts ( )

Springt in der Titelwiedergabe digitaler Signale (USB/SD/BT) um einen Titel nach vorne und springt im FM-Modus um einen Kanal nach vorne.

16. Wiederholungstaste Repeat (RPT)

ONE (der aktuelle Titel wird wiederholt), FOLD (ein ganzer Datenordner wird wiederholt), ALL (alle Musik- Daten auf dem Speichermedium werden wiederholt), RAN (die Titel werden zufällig wiedergegeben).

17. Klangeinstellung Equalizer (EQ)

Umschalten zwischen vorprogrammierten Klang-Ein - stellungen: Normal, Pop, Live, Rock, Jazz und Hall.12 A-S ON/OFF RÜCKANSICHT

Stereo Cinch- Eingangsanschlussbuchse für externe analoge Signal-Quellen.

19. Signaleingang (AUX2)

Stereo Cinch- Eingangsanschlussbuchse für externe analoge Signal-Quellen.

20. Signalausgang (PRE-OUT)

Geregelter und vorverstärkter Signalausgang, zur Signal-Weitergabe an zusätzliche Verstärker, Endstufen oder Aktiv-Subwoofer.

21. Lautsprecheranschluss (SPEAKER A und B)

Lautsprecheranschlüsse mit Schraubklemmen und 4 mm Bananenbuchse für bis zu 4 Lautsprecher- boxen. (Unter Verwendung geeigneter Lautsprecher- boxen (8 - 16 Ohm), können 2 Paare gleichzeitig be - trieben werden.)

22. Netzbuchse (AC 230V/50Hz)

Schließen Sie hier das im Lieferumfang befindliche Netzkabel an.

23. FM-Antennenanschluss (FM ANT.)

Schließen Sie hier die im Lieferumfang befindliche FM-Antenne an.

24. BT-Antenne (BT ANT.)

Anschlussbuchse zur Aufnahme der schraubbaren BT-Antenne.

25. Sicherungsschacht (FUSE)

Gerätesicherung. (Bitte beachten Sie die Sicherheitshinweise!).

26. Auto-Standby (A-S ON/OFF)

Hier kann die Auto-Standby Funktion abgeschaltet werden. Steht dieser Schalter auf „I“ (Ein) schaltet sich der VT-80MK nach ca. 15 Minuten ohne Eingangssignal bzw. bei Lautstärke 0 automatisch aus. Um diese Funktion abzuschalten, legen sie den Schalter auf die „0“ -Position (Aus).14 Wahltaste (MODE) Umschaltung zwischen USB, SD, BT und FM-Tuner. STUMM-TASTE ( ) Stummschaltung der digitalen Signale. Klangeinstellung (EQ) Umschalten zwischen vorprogrammierten Klang-Ein - stellungen: Normal, Pop, Live, Rock, Jazz und Hall. Erhöhung der Lautstärke (VOL+) Erhöhung der Lautstärke der digitalen Signale. Eingangswahltaste (U/SD) Umschaltung zwischen den digitalen Eingängen, SD und USB. Diese Fernbedienung dient der Bedienung des Digital-Moduls (USB/SD/BT/FM-Tuner und AUX3). FERNBEDIENUNG Als Batterie wird eine CR2025 Lithium-Batterie verwendet.15 PLAY/PAUSE ( ) Startet die Wiedergabe oder unterbricht diese bzw. startet den Sendersuchlauf im FM-Modus. Titelsprung Rückwärts ( ) Springt bei der Titelwiedergabe digitaler Signale (USB/SD/BT) um einen Titel zurück und springt im FM-Modus um einen Kanal zurück. Titelsprung Vorwärts ( ) Springt in der Titelwiedergabe digitaler Signale (USB/SD/BT) um einen Titel nach vorne und springt im FM-Modus um einen Kanal nach vorne. Zahlentasten (0 - 9) Für die direkte Eingabe des gewünschten Titels (SD/USB) oder eines FM-Tuner Kanals. Verringerung der Lautstärke (VOL-) Verringerung der Lautstärke der digitalen Signale.

16. Wiederholungstaste Repeat (RPT)

ONE (der aktuelle Titel wird wiederholt), FOLD (ein ganzer Datenordner wird wiederholt), ALL (alle Musik-Daten auf dem Speichermedium werden wiederholt), RAN (die Titel werden zufällig wiedergegeben).16 Kopfhörer TYPISCHE ANSCHLUSSVARIANTEN Bitte beachten Sie beim Anschluss von 4 Lautsprecherboxen, dass diese eine Impedanz zwischen 8 und 16 Ohm besitzen müssen! Die Verwendung niedrigerer Impedanzen führt, in der Einstellung A/B (beide Boxenpaare aktiv), zur Beschädigung des Verstärkers! SD/USB17 Analoger Audio Ausgang des Computers Quellgerät Lautsprecher IiIIiIIi L R TYPISCHE ANSCHLUSSVARIANTEN Smartphone oder Tablet Verstärker, Endstufe oder Aktiv-Subwoofer IIIIIIII L R18 Stellen Sie die Kabelverbindung in der nachfolgend genannten Reihenfolge her. Nehmen Sie niemals Än de rungen an den Kabelverbindungen vor, wäh- rend die Geräte eingeschaltet sind! Als Steck ver - binder für Ein- und Ausgänge sind mechanisch iden- tische Cinch-Buchsen vorhanden, achten Sie darauf, dass Sie diese Anschlüsse bei der Installation nicht verwechseln! Achten Sie ebenfalls darauf, die analo- gen Eingänge für rechts und links nicht zu vertau- schen. Häufig sind deren Cinch-Anschlüsse folgen- dermaßen farblich markiert: rot für den rechten Kanal, schwarz oder weiß für den linken Kanal. Achten Sie darauf, dass alle Steckverbindungen fest - sitzen. Unzureichende Anschlüsse können Stör ge - räusche, Ausfälle und Fehlfunktionen verursachen. Anschluss der Quellgeräte Es können bis zu zwei Stereo-Quellen mit Cinch- Hochpegelausgang an die Stereo Cinch-Eingänge „INPUT“ (18/19) angeschlossen werden. Verwenden Sie handelsübliche Cinch-Kabel. Oft sind die Aus - gangs anschlüsse der Quellgeräte mit „LINE OUT“ beschriftet. Bei beiden analogen Eingangs an- schlüssen (AUX1, AUX2) dieses Verstärkers handelt es sich um elektrisch gleichwertige Hochpegel ein - gänge mit Cinch-Buchsen. Stellen Sie für USB/SD/ BT bzw. Tuner den Eingangswahlschalter auf AUX3. Sie können dann digitale Speichermedien an die dafür vorgesehenen Eingänge „SD“ (3) und „USB“ (4) einstecken und abspielen. Ziehen Sie die Speicher medien nie während des Betriebs ab! Dies kann zum Verlust von Daten führen. Um die BT- oder FM-Tuner Funktion zu nutzen, betätigen Sie die Taste “MODE” am Gerät oder an der Fern be die -

ANSCHLUSS UND INBETRIEBNAHME19

nung bis Sie zum entsprechenden Menü gelangen. (Sollten Sie an den Eingängen (3) und (4) Speicher - medien eingesteckt haben, kann es sein das Sie zuerst per „MODE“-Taste (12) auf den BT- oder Tuner-Kanal umschalten müssen). Suchen Sie nun mit Ihrem BT-fähigen Quellgerät den Verstärker in der Liste für verfügbare Geräte. Nähere Angaben hierzu finden Sie in der Bedienungsanleitung Ihres Quellgeräts. Der VT-80MK wird sich in der Liste unter dem Namen „VT-80MK“ zeigen. Nachdem Sie diesen ausgewählt haben, wird Ihnen die Ver bin - dung akustisch bestätigt. Ab jetzt werden alle Ton - signale des Quellgeräts auf den Dynavox VT-80MK übertragen. Der drahtlose Netzwerkport (BT) wird mittels des Quellenwahlschalters (AUX IN) deakti- viert (ausgeschaltet). USB/SD Die Abspielreihenfolge der Audiodateien von USB/SD entspricht der Speicherreihenfolge auf dem Speicher - medium, unabhängig von evtl angelegten Ordnen. Die Auswahl von Ordnern ist nicht möglich. Der je - weilige Titelname der abgespielten Datei wird im Display angezeigt. Im Modus RPT (Folder) kann der Ordnerinhalt wiederholt werden, in dem sich der aktuell gespielte Titel befindet. Tuner Der Dynavox VT-80MK besitzt einen einfachen, inte- grierten FM-Tuner. Dieser wird -wie die digitalen Signale auch- über den Eingangswahlschalter auf AUX3 angesprochen und kann mit der Mode-Taste aus gewählt werden. Mit kurzem Betätigen der Play/Pause Taste kann der automatische Sender - such lauf gestartet werden. Alle gefundenen Sender werden gespeichert und erhalten eine fortlaufende Sender nummer. Diese Sendernummern können über die Nummerntasten auf der Fernbedienung ausge-

ANSCHLUSS UND INBETRIEBNAHME20

wählt werden bzw. kann mit den Tasten Titelsprung vorwärts/rückwärts der folgende oder vorhergehen- de Kanal ausgewählt werden. Eine Umsortierung oder das Löschen gespeicherter der Kanäle ist nicht möglich. Anschluss einer zusätzlichen Endstufe oder Aktiv-Subwoofers An die Cinch-Buchsen „PRE-OUT“ (20), an der Rück - seite des Gerätes, können Sie, wenn dies gewünscht ist, eine weitere Endstufe oder Verstärker (z.B. zur Beschallung eines weiteren Raumes) oder einen Aktiv-Subwoofer, die/ der den lautstärkegeregelten Stereo-Ausgangspegel (Line-Pegel) der momentan gewählten Quelle erhalten soll, anschließen. Der Aus - gangspegel des vorverstärkten Ausgangs „PRE-OUT“ (20) ist abhängig von der Lautstärkeeinstellung, Klangregelung (BASS, TREBLE) und dem Einstecken eines Kopfhörers. Verbinden Sie diesen Signalaus- gang mittels handelsüblicher Cinch-Kabel mit dem Signaleingang („LINE IN“/„INPUT“ etc.) des Endver - stärkers/Aktiv-Sub woofers. Anschluss eines Kopfhörers Ein mit 3,5 mm Klinkenstecker ausgerüsteter Kopf - hörer kann an die Kopfhörerbuchse „ “ (2) an der Vorderseite des Gerätes eingesteckt werden. Es können alle Kopfhörer mit einer Impedanz zwischen 32 und 600 Ohm verwendet werden. Ungeeignete Kopfhörer mit zu niedriger Impedanz können das Gerät beschädigen oder unerwartet eine so hohe Lautstärke produzieren, dass Ihr Gehör geschädigt werden kann. Solange ein Kopfhörer eingesteckt ist, sind die Lautsprecher abgeschaltet. Vor dem Einstecken, sowie vor dem Anziehen sollte vor- sichtshalber die Lautstärke am Drehknopf „VOLU- ME“ (2) reduziert werden (dieser Knopf dient auch zur Lautstärkeeinstellung des Kopfhörers).

ANSCHLUSS UND INBETRIEBNAHME21

Anschluss der Lautsprecher Benutzen Sie für die Verbindung Ihrer Lautsprecher mit dem VT-80MK Kabel mit ausreichendem Quer - schnitt. Sorgen Sie dafür, dass blanke Lautsprecher - drähte sich niemals gegenseitig oder die Ge häuse - rückwand berühren können! Es dürfen keine Aktiv- Lautsprecher angeschlossen werden! Ver wenden Sie nur Lautsprecher mit einer Nenn impe danz von 4 - 8 Ohm. Außerdem haben Sie die Möglich keit den Ver - stärker mit 4 Lautsprechern zu betreiben. Ver wen - den Sie hierbei nur Lautsprecher mit einer Nenn - impedanz von 8 - 16 Ohm. Eine Verwendung von Laut sprechern mit anderer Nenn impedanz führt zur Beschädigung des Ver stärkers. Für jeden Laut sprecher (R: rechts oder L: links) finden Sie am Gerät (21) zwei Lautsprecher klemmen (positiv + und negativ -), welche mit einer Seite eines Laut sprecher kabels verbunden werden. Am Lautsprecher gibt es gleich- artige oder ähnliche Anschlüsse, auch hier ist die Polarität angegeben. Hier wird das andere Ende des dem Lautsprecher zugeordneten Laut sprecherkabels angeschlossen. Durch das Laut sprecher kabel müs- sen jeweils gleichartige An schlüsse eines Klemmen - paares miteinander verbunden werden: die mit „+“ markierte Klemme am Verstärker muss zum mit „+“ markierten Anschluss des Lautsprechers führen. Entfernen Sie von dem frisch zugeschnittenen Kabel ein ca. 1 cm langes Stück der Isolierung von jedem Endstück des Doppelkabels. Verdrillen Sie die blanke Litze, um gegenseitige Kurzschlüsse zu vermeiden. Drehen Sie die Verschraubung der Laut sprecher klemme gegen den Uhrzeigersinn um die Klemm kontakte zu öffnen und führen Sie das blanke Draht ende in das Klemmloch ein. Drehen Sie nun die Ver schraubung der Lautsprecherklemme wieder im Uhr zeige rsinn zu, um den Draht in der Laut spreche r klemme festzuklemmen. Durch leichten Zug am soeben befestigten Kabel kön- nen Sie den korrekten Sitz des Kabels prüfen. Für den

ANSCHLUSS UND INBETRIEBNAHME22

Fall dass Sie mit 4 mm Ba nanen steckern konfektionier- te Laut sprecherkabel verwenden, stecken Sie diese ein fach in die Bananen aufnahme der Lautsprecher - klemme. Achten Sie auch hier auf die richtige Polarität. Lautstärkeregelung Die Lautstärkeregelung via Fernbedienung gilt nur für AUX 3 (USB/SD/BT/Tuner). Sie lässt sich über die Fernbedienung in Schritten von 0-30 regeln und ist als zusätzliche Lautstärkeregelung zum Master Laut - stärkeregler vorne am Gerät zu betrachten. Deshalb kann die maximal eingestellte Lautstärke 30 immer nur so laut sein, wie es die Einstellung des Master- Reglers zulässt. Wenn die Lautstärke auf das Maxi - mum 30 eingestellt ist, kann diese mithilfe des Master Reglers (sofern dieser nicht schon auf maxi- male Lautstärke eingestellt ist) dann immer noch erhöht (oder auch gesenkt) werden. Darüber hinaus kann bei BT Verbindungen die Lautstärke natürlich zusätzlich noch über die Einstellung des Quell - gerätes (z.B. Smartphone oder Tablet) verändert werden. Die Lautstärke der analogen Eingänge AUX1 und AUX kann grundsätzlich nur über den Master Lautstärkeregler eingestellt werden. Anschluss des Netzkabels Verbinden Sie zuallerletzt den Doppelnut-Stecker des mitgelieferten Netzkabels mit der Doppelnut- Netzbuchse (22) des Verstärkers. Stecken Sie nun den Stecker des Netzkabels in eine Steckdose, welche mit geeigneter Spannung (230 V / 50 Hz) versorgt ist. Achten Sie darauf dass die Stecker im Gerät, sowie in der Steckdose fest sitzen. Schalten Sie das Gerät erst ein, nachdem Sie den Laut stärke - regler (11) im Gegenuhrzeigersinn auf das Laut stärke - minimum eingestellt haben.

ANSCHLUSS UND INBETRIEBNAHME23

21. Speaker Connection (SPEAKER A und B)
