BEDIENUNGSANLEITUNG ESA-18 MK BT Dynavox

E-SA18 MKBT_A6_quer_RZ_Okt.qxp_Layout 1 30.09.21 09:47 Seite 12 Wir danken Ihnen für das Vertrauen, welches Sie uns durch die Ent schei dung für dieses Audio-Produkt entgegenbringen. Dieses Gerät entspricht allen festgelegten in ter nationalen Sicherheitsstandards. Trotzdem sollten die Sicherheits hin - weise beachtet werden, um eine Gefährdung zu vermeiden. Um eine sachgemäße Inbetriebnahme zu ge währ - leisten, lesen Sie bitte vor dem Aufstellen und Anschließen des Gerätes diese Anleitung vollständig durch. Für Sach- oder Personenschäden, die durch unsachgemäße Hand habung oder Nichtbeachten der Sicherheits - hinweise verursacht werden, übernehmen wir keine Haftung. In diesen Fällen erlischt jeder Garantieanspruch. Wir empfehlen Ihnen ausdrücklich, nach Möglichkeit die Originalverpackung für spätere Transportzwecke auf- zubewahren. Der ESA-18 MK BT ist ein kompakter HiFi-Verstärker für zwei Stereo-Eingangsquellen, BT und ein Mikrofon. Sind zwei analoge Quellen an den Cinch-Eingängen angeschlossen, wird deren Signal gemischt; es gibt keine Möglich keit, zwischen beiden Quellen umzuschalten. Ist ein dy na misches Mikrofon angeschlossen, wird dessen Sig nal je nach Einstellung der Mikrofonlautstärke (3) dem Signal der Quellen (11/16) hinzugefügt (Karaoke-Funktion). Dem Mikrofonsignal kann am Gerät regelbarer Nachhall (Echo) hinzugefügt werden. Weitere Ausstattungsmerkmale sind Klang regelung (Bass, Treble), Loudness und ein Um schal ter zur Signal - anpassung der Eingangsquellen. Am Vorverstärkerausgang kann das Signal, welches auch über Lautsprecher zu hören ist, an ein Auf nahme gerät (Kassettenrecorder, PC etc.), oder einem Subwoofer weitergegeben werden. Durch seine geringen Geräteabmessungen eignet der Verstärker sich besonders als transportables Karaoke- System, aber auch für die Audiowiedergabe eines Computers oder als platzsparender und genügsamer Verstärker einer kleinen Stereoanlage.

DYNAVOX ESA-18 MK BT

E-SA18 MKBT_A6_quer_RZ_Okt.qxp_Layout 1 30.09.21 09:47 Seite 23 INHALTSVERZEICHNIS

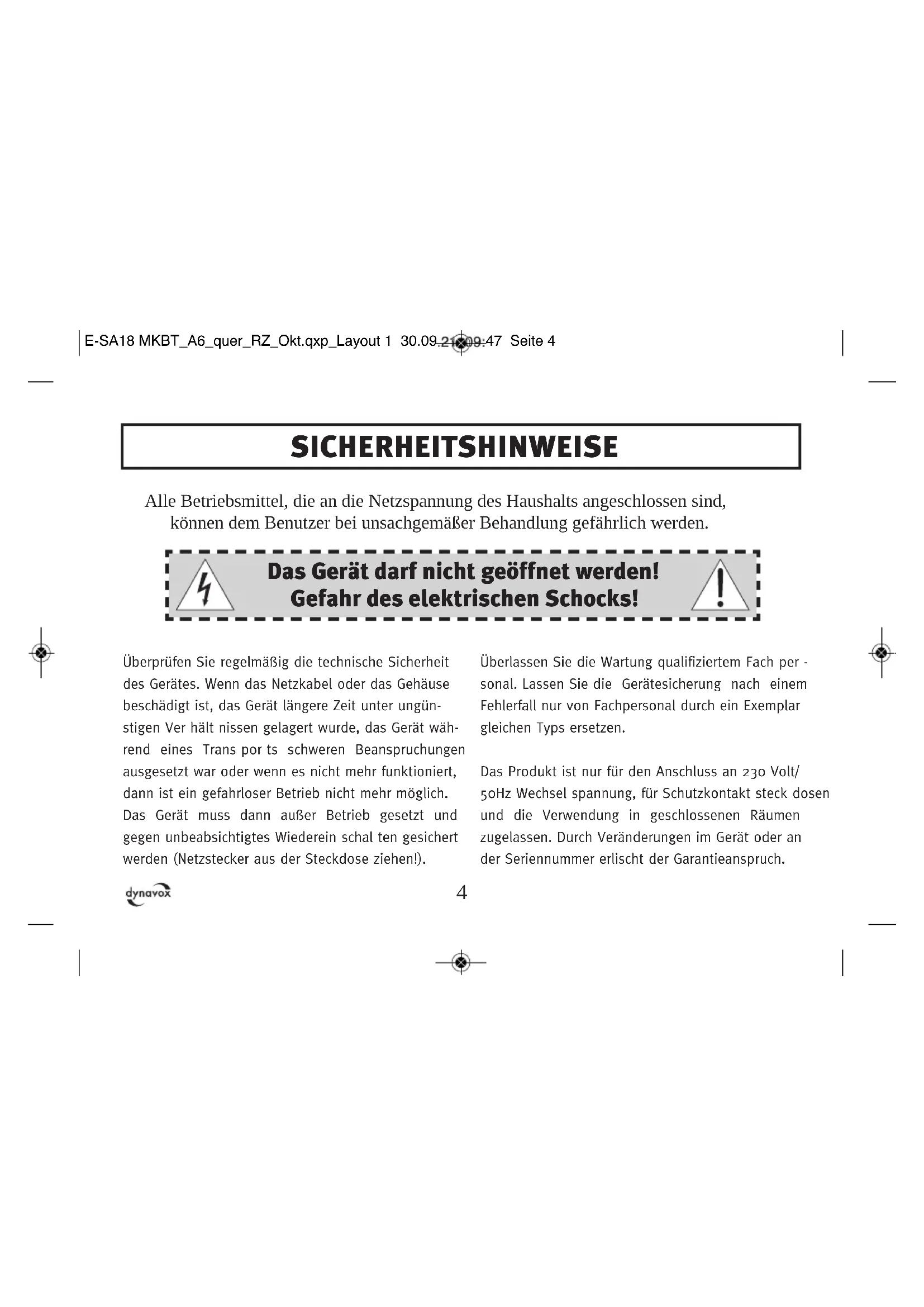

SOMMAIRE deutsch english français Sicherheitshinweise / Weitere Hinweise 4 - 7 Frontansicht / Rückansicht 8 - 10 Typisches Karaoke-System 12 - 17 Anschluss und Inbetriebnahme 14 - 16 Bedienung des Gerätes 17 - 20 Technische Daten 21 Information 22 - 23 Security precautions / User Information 24 - 27 Front view / Rear view 28 - 31 Typical Karaoke-System 32 - 33 Connection and placing into operation 34 - 36 Operating the appliance 37 - 40 Technical Specifications 41 Information 42 - 43 Consignes de sécurité / Informations complémentaires 44 - 47 Façade avant / Façade arrière 48 - 51 Système Karaoké 52 - 53 Raccordement et mise en service 54 - 56 Utilisation de l’appareil 57 - 60 Caracteristiques techniques 61 E-SA18 MKBT_A6_quer_RZ_Okt.qxp_Layout 1 30.09.21 09:47 Seite 34 Alle Betriebsmittel, die an die Netzspannung des Haushalts angeschlossen sind, können dem Benutzer bei unsachgemäßer Behandlung gefährlich werden. Überprüfen Sie regelmäßig die technische Sicherheit des Gerätes. Wenn das Netzkabel oder das Gehäuse beschädigt ist, das Gerät längere Zeit unter ungün- stigen Ver hält nissen gelagert wurde, das Gerät wäh- rend eines Trans por ts schweren Beanspruchungen ausgesetzt war oder wenn es nicht mehr funktioniert, dann ist ein gefahrloser Betrieb nicht mehr möglich. Das Gerät muss dann außer Betrieb gesetzt und gegen unbeabsichtigtes Wiederein schal ten gesichert werden (Netzstecker aus der Steckdose ziehen!). Überlassen Sie die Wartung qualifiziertem Fach per - sonal. Lassen Sie die Gerätesicherung nach einem Fehlerfall nur von Fachpersonal durch ein Exemplar gleichen Typs ersetzen. Das Produkt ist nur für den Anschluss an 230 Volt/ 50Hz Wechsel spannung, für Schutzkontakt steck dosen und die Verwendung in geschlossenen Räumen zugelassen. Durch Veränderungen im Gerät oder an der Seriennummer erlischt der Garantieanspruch. SICHERHEITSHINWEISE Das Gerät darf nicht geöffnet werden! Gefahr des elektrischen Schocks! E-SA18 MKBT_A6_quer_RZ_Okt.qxp_Layout 1 30.09.21 09:47 Seite 45 Ziehen Sie stets am Netzstecker und nie am Netz - kabel, wenn Sie die Verbindung zum Stromnetz tren - nen wollen. Stellen Sie sicher, dass das Netz kabel nicht gequetscht, extrem gebogen oder durch schar- fe Kanten beschädigt wird. Fassen Sie das Netz - kabel nicht mit nassen oder feuchten Händen an. Schalten Sie das Gerät jedes Mal aus, bevor Sie Kabel anschließen oder entfernen, es längere Zeit nicht benutzen oder dessen Oberfläche reinigen wollen. Achten Sie darauf, dass um das Gerät ein Abstand von 5 cm frei bleibt und die Umgebungsluft zirku- lieren kann. Lüftungs öffnun gen dürfen nicht ver- deckt werden. Achten Sie darauf, dass das Gerät nicht mit Flüssig - keiten, Feuchtig keit, Regen oder Wasserdampf in Berührung kommt. Es dürfen auch keine Objekte in das Gerät gelangen (Lüf tungs schlitze etc.). Es muss sofort vom Stromnetz getrennt und vom Fachmann untersucht werden, falls dies geschehen ist. Setzen Sie das Gerät nie hohen Tempe ra turen (Sonnen ein - strahlung) oder starken Vibrationen aus. Ziehen Sie vor dem Reinigen der Außenflächen des Produkts den Netzstecker. Verzichten Sie auf Scheuer mittel, Lösungsmittel, Ver dünner, entzündli- che Chemi ka lien, Polituren und andere Reini gungs - produkte, die Spuren hinterlassen. SICHERHEITSHINWEISE E-SA18 MKBT_A6_quer_RZ_Okt.qxp_Layout 1 30.09.21 09:47 Seite 56 WEITERE HINWEISE Elektronik Altgeräte Dieses Gerät unterliegt den Bestimmungen der EU- Richt linie 2012/19/EU, deren gesetzliche Umsetzung in Deutsch land durch das Elektro- und Elektronik - geräte-Gesetz (ElektroG) geregelt ist. Dies ist durch das Symbol eines durchgestrichenen Abfalleimers auf dem Gerät ge kennzeichnet. Alle so gekennzeich- neten, nicht mehr ver wendeten Elektro- und Elektronik-Altgeräte müssen ge trennt vom Hausmüll über dafür staatlich vorgesehene Stellen entsorgt werden. Weitere Informationen zur Ent sorgung des alten Gerätes erhalten Sie bei der Stadt verwaltung, dem Entsorgungsamt oder dem Geschäft, in dem Sie das Produkt erworben haben. CE-Zeichen Dieses Gerät erfüllt die gültigen EU-Richtlinien zur Erlangung des CE-Zeichens und entspricht damit den Anforderungen an elektrische und elektronische Geräte (EMV-Richtlinien, Sicherheitsrichtlinien und den Richtlinien für Niederspannungsgeräte). E-SA18 MKBT_A6_quer_RZ_Okt.qxp_Layout 1 30.09.21 09:47 Seite 67 WEITERE HINWEISE Dynavox arbeitet ständig an der Verbesserung und Weiter entwicklung seiner Produkte. Deshalb bleiben Änderungen an Design und technischer Konstruk - tion des Gerätes, sofern sie dem Fortschritt dienen, vorbehalten. Der Inhalt dieser Anleitung hat ledig- lich Informationscharakter. Er kann jederzeit ohne vorherige Ankündigung geändert werden und stellt keine Verpflichtung seitens des Marken inhabers dar. Dieser übernimmt keinerlei Verantwortung oder Haftung für Fehler oder Ungenauigkeiten, die mög- licherweise in dieser Anleitung enthalten sind. Dynavox ist ein eingetragenes Warenzeichen der Sintron Distribution GmbH, 76473 Iffezheim. Dieses Dokument ist ein Produkt der Sintron Distribution GmbH, 76473 Iffezheim und darf ohne ausdrückliche und schriftliche Genehmigung weder komplett noch auszugsweise kopiert oder verteilt werden. Minimale Betriebsqualität: hochempfindliche Audioverstärker können in der Nähe starker HF- Quellen zur Generierung von Demodulationsprodukten neigen. E-SA18 MKBT_A6_quer_RZ_Okt.qxp_Layout 1 30.09.21 09:47 Seite 78 VORDERANSICHT

E-SA18 MKBT_A6_quer_RZ_Okt.qxp_Layout 1 30.09.21 09:47 Seite 89

Schaltet das Gerät ein und aus. Das Gerät ist im ausgeschalteten Zustand vom Netz getrennt. Im ein- geschalteten Zustand leuchtet die neben dem Schalter angebrachte LED.

An diese 6,3 mm Klinkenbuchse können Sie, wenn ge wünscht, ein dynamisches Mi kro fon anschließen. Hier darf unter keinen Umständen eine Hochpegel - quelle angeschlossen werden!

Mit diesem Lautstärkeregler stellen Sie ein, wie stark das Mikrofonsignal den Eingangssignalen hinzugemischt wird.

An diesem Drehknopf stellen Sie die Stärke des nur auf das Mikrofon signal wirkenden Nachhalls (Echo) ein.

Zur Einstellung der Bassanteile (Tiefen) des Klangs.

Zur Einstellung der Höhenanteile (Höhen) des Klangs.

Dieser Knopf aktiviert und deaktiviert eine Klang- korrektur für niedrige Laut stärkebereiche.

Umschalter zwischen den Eingängen LINE und BT.

Hiermit kann die Lautstärke der Laut sprecher erhöht oder verringert werden. E-SA18 MKBT_A6_quer_RZ_Okt.qxp_Layout 1 30.09.21 09:47 Seite 910

E-SA18 MKBT_A6_quer_RZ_Okt.qxp_Layout 1 30.09.21 09:47 Seite 1011

Hier können ein oder zwei Quell geräte mit Stereo - ton-Hochpegel aus gang angeschlossen werden, de ren Signale im Verstärker zusammengemischt werden.

Schließen Sie hier, wenn gewünscht, z.B. einen Subwoofer oder ein Aufnahmegerät an. Das Stereo- Signal dieses Auf nahme aus gangs ist mit dem Misch - signal aus den Eingangsquellen identisch.

Mit diesem Umschalter kann die Empfindlichkeit der Signaleingänge des Verstärkers durch die Ein - stellung „LOW“ an stärkere Eingangssignale ange- passt werden. Normaleinstellung ist „HIGH“. Das Signal des Mikrofon ein gangs (2) bleibt davon unbe- einflusst.

Ausgangsbuchsen mit Schraub klem men zum An - schluss eines Lauts precher paars. Es können Laut- s pre cher kabel mit 4 mm Bananensteckern verwen- det werden.

Verbinden Sie dieses Netzkabel mit einer geeigne- ten Stromversorgung.

Antenne für den Empfang von BT-Signalen.

Schalter Auto-Standby On/Off. (s. auch Seite 19/20). E-SA18 MKBT_A6_quer_RZ_Okt.qxp_Layout 1 30.09.21 09:47 Seite 1112 Für ein typisches Karaokesystem verbinden Sie den Hochpegelausgang eines Wiedergabegerätes für die Hintergrundmusik (CD-Player, Computer, portabler Player etc.) unter Verwendung eines Cinchkabels mit einem der Eingänge „AUDIO INPUT“ oder verwenden die BT-Verbindung. An die Mikro fon eingangs buchse „MIC IN“ an der Geräte vor der seite schließen Sie ein dynamisches Mikrofon an. Wenn der Karaokemix aufgenommen werden soll, verbinden Sie den Aufnahmeausgang „PRE OUT“ mit dem Hochpegeleingang eines Aufnahmegerätes (Tape, CD-Recorder etc.). Die Lautsprecher werden, jeder mit einem Lautsprecherkabel, an die beiden Lautsprecherausgänge „R“ (rechts) und „L“ (links) im Anschlussfeld „TO SPEAKER“ angeschlossen. TYPISCHES KARAOKE-SYSTEM E-SA18 MKBT_A6_quer_RZ_Okt.qxp_Layout 1 30.09.21 09:47 Seite 1213 Musikquelle dynamisches Mikrofon Aufnahmegerät BT-Quelle Lautsprecher IiIIiIIi IiIIiIIi L R E-SA18 MKBT_A6_quer_RZ_Okt.qxp_Layout 1 30.09.21 09:47 Seite 1314 Stellen Sie die Kabelverbindung in der nachfolgend genannten Reihenfolge her. Nehmen Sie niemals Än derungen an den Kabelverbindungen vor, wäh- rend die Geräte eingeschaltet sind! Als Steckver bin - der für Ein- und Ausgänge sind mechanisch identi- sche Cinch-Buchsen vorhanden, achten Sie darauf, dass Sie diese Anschlüsse bei der Installation nicht verwechseln! Achten Sie ebenfalls darauf, die analo- gen Eingänge für rechts und links nicht zu vertau- schen. Häufig sind deren Cinch-Anschlüsse folgen- dermaßen farblich markiert: rot für den rechten Kanal, schwarz oder weiß für den linken Kanal. Achten Sie darauf, dass alle Steckverbindungen fest sitzen. Unzureichende Anschlüsse können Störge - räusche, Ausfälle und Fehlfunktionen verursachen. Anschluss der Quellgeräte Es können ein oder zwei analoge Stereo-Quellen mit Cinch-Hochpegelausgang an die beiden Stereo- Cinch-Ein gänge „AUDIO INPUT“ (11) oder ein BT- Signal angeschlossen werden. Verwenden Sie han- delsübliche Cinchkabel. Oft sind die Ausgangs an - schlüsse der Quellgeräte mit „LINE OUT“ beschriftet. Bei den Eingangsanschlüssen dieses Verstärkers handelt es sich um elektrisch gleichwertige Hoch - pegeleingänge mit Cinch-Buch sen, deren Signal intern zusammengemischt wird. Es gibt keine Möglich keit, zwischen beiden Cinch-Quellen umzu- schalten. Anschluss eines Aufnahmegerätes An die Cinch-Buchsen „PRE OUT“ (12) an der Rück sei - te des Gerätes können Sie, wenn dies gewünscht ist, ein Stereo-Aufnahmegerät (z.B. CD-Recorder, Kasset - ten recorder o.ä.) oder ein anderes Gerät, das den Stereo-Aus gangs pegel (Line-Pegel) der Quellen erhal- ten soll, anschließen. Das an diesem Ausgang ausge- gebene Signal besteht aus dem Mix der Eingangs -

ANSCHLUSS UND INBETRIEBNAHME

E-SA18 MKBT_A6_quer_RZ_Okt.qxp_Layout 1 30.09.21 09:47 Seite 1415 signale und, falls ein geeignetes Mikrofon an ge - schlossen ist, dem Mikrofon signal. Der Aus gangs pegel des Aufnahmeausgangs ist abhängig von Laut stärk e - einstellung und Klang regelung (BASS, TREBLE, LOUD- NESS). Ver bin den Sie diesen Signalausgang mittels handels üblicher Cinch-Kabel mit dem Signaleingang („LINE IN“, „TAPE IN“ oder „REC IN“) des Aufnahme - gerätes oder z.B. einem Subwoofer. Anschluss eines Mikrofons An diese 6,3 mm Klinkenbuchse kann, wenn ge - wünscht, ein dynamisches Mikrofon angeschlossen werden. Kondensatormikrofone oder andere Mikro - fone, welche an ihrem Anschluss eine Versorgungs - spannung (bsp. Phantomspeisung) benötigen, kön- nen nicht an diesem Verstärker verwendet werden. In keinem Fall darf unter Zuhilfenahme von Adap tern eine Hochpegelquelle (CD-Player etc.) an diesen Eingang angeschlossen werden. Anschluss der Lautsprecher Es ist empfehlenswert, konfektionierte Laut spre cher - kabel zu verwenden, anstatt die Innenleiter (Litze) der Kabel direkt anzuklemmen. Bananen stecker oder Kabelschuhe bieten höhere Sicherheit gegen Kurzschlüsse und Beschädigung der Laut sprecher oder des Verstärkers. Benutzen Sie für die Ver bin - dung Ihrer Lautsprecher mit dem ESA-18 MK BT ein Kabel mit ausreichendem Querschnitt. Sorgen Sie dafür, dass blanke Lautsprecherdrähte sich niemals gegenseitig oder die Gehäuserückwand berühren können! Verwenden Sie nur Lautsprecher mit einer Nennimpedanz von mindestens 4Ω. An den Verstärker kann ein Lautsprecherpaar ange- schlossen werden. Für jeden Lautsprecher (R: rechts oder L: links) finden Sie am Gerät (14) zwei Laut - sprecherklemmen (positiv + und negativ -), welche mit einer Seite eines Lautsprecherkabels verbunden werden. Am Lautsprecher gibt es gleichartige oder

ANSCHLUSS UND INBETRIEBNAHME

E-SA18 MKBT_A6_quer_RZ_Okt.qxp_Layout 1 30.09.21 09:47 Seite 1516 ähnliche Anschlüsse, auch hier ist die Polarität angegeben. Hier wird das andere Ende des dem Laut spre cher zugeordneten Lautsprecherkabels an - geschlossen. Durch das Lautsprecherkabel müssen jeweils gleichartige Anschlüsse eines Klemmen - paares miteinander verbunden werden: die mit „+“ markierte Klemme am Verstärker muss zum mit „+“ markierten Anschluss des Lautsprechers führen. Wenn Sie konfektionierte Lautsprecherkabel mit 4 mm Bananen steckern verwenden, brauchen Sie nur die zwei Stecker eines jeden Lautsprecherkabels mit den zwei zugehörigen Klemmen zu verbinden, die Schraub kap pe der Klemme sollte im Uhrzeiger - sinn festgedreht werden. Sollen Lautsprecherkabel mit Kabel schuhen verwendet werden, muss an jeder Klemme der Schraubkopf im Gegenuhrzeigersinn ge löst, der Kabelschuh daruntergeschoben und die Schraub kap pe im Uhrzeigersinn festgedreht wer- den. Wenn die Lautsprecherkabel ohne Steckver - binder angebracht werden sollen, entfernen Sie ein ca. 1 cm langes Stück der Isolierung von jedem Endstück des Lautsprecher drahtes. Verdrillen Sie die blanke Litze, um Kurz schlüsse zu vermeiden. Drehen Sie den Knopf der Lautsprecherklemme im Gegenuhr zei gersinn, um ihn zu lösen und führen Sie das blanke Drahtende in das nun freiliegende Klemmen loch ein. Drehen Sie den Knopf nun im Uhrzeiger sinn, um den Draht in der Lautsprecher - klemme festzuklemmen. Achten Sie darauf, dass die Verschrau bung fest ist. Anschluss des Netzkabels Verbinden Sie den Stecker des Netzkabels (15) mit einer Netzsteckdose, welche mit geeigneter Spannung (230 V/50 Hz) versorgt ist. Schalten Sie das Gerät erst ein, nachdem Sie den Lautstärke - regler (10) im Gegenuhrzeigersinn auf das Laut - stärkeminimum eingestellt haben.

ANSCHLUSS UND INBETRIEBNAHME

E-SA18 MKBT_A6_quer_RZ_Okt.qxp_Layout 1 30.09.21 09:47 Seite 1617 Aktion Ein- und Ausschalten Lautstärke des Systems verändern Audio-Quellen mit höherem Signalpegel an den Verstärker anpassen Taste(n) POWER (1) VOLUME (10) SIGNAL IN (13) Beschreibung Das Gerät wird an der Gerätevorderseite ein- und ausgeschaltet. Ist der Schalter in der Ausschaltposition, ist das Gerät vom Strom - netz getrennt. Im eingeschalteten Zustand leuchtet die neben dem Netzschalter angeordnete LED. Vor dem Einschalten sollte vorsichts- halber die Lautstärkeeinstellung (10) reduziert werden. Drehen Sie den Drehknopf „VOLUME“ im Uhrzeigersinn, um die Lautstärke zu erhöhen und im Gegenuhrzeigersinn, um die Lautstärke zu verringern. Die Lautstärkeeinstellung wirkt sich auf das Signal der Lautsprecher sowie auf das Signal des Aufnahmeausgangs „PRE OUT“ (12) aus. Dieser Umschalter sollte für gängige Hochpegelquellen (CD-Player, Tuner etc.) in der Stellung „HIGH“ belassen werden. Nur wenn der Verstärker durch das Eingangssignal übersteuert wird (sehr laut, ver- zerrt, effektiver Bereich des Lautstärkereglers im unteren Bereich), kann versucht werden, durch Umstellen des Schalters auf „LOW“ die Verstärkung zu verringern. Vor dem Umschalten sollte vorsichtshalber

BEDIENUNG DES GERÄTES

E-SA18 MKBT_A6_quer_RZ_Okt.qxp_Layout 1 30.09.21 09:47 Seite 1718 Höhenanteile des Klangs verändern Bassanteile des Klangs verändern Klangkorrektur für geringe Lautstärke ein- und ausschalten TREBLE (6) BASS (5) LOUDNESS (7) die Lautstärke (10) verringert werden. HIGH = normale, für Hochpegelquellen geeignete Empfindlichkeit LOW = niedrigere Empfindlichkeit für kräftigere Eingangssignale Mit dem Drehregler „TREBLE“ an der Gerätevorderseite beeinflussen Sie den Anteil der höheren Töne des Klangbilds. Drehung im Uhr - zeigersinn verstärkt die eingestellte Intensität, Bewegung im Gegen - uhrzeigersinn verringert die Intensität. In der Mittenstellung bleiben die Höhenanteile der Eingangssignale unverändert. Mit dem Drehregler „BASS“ an der Gerätevorderseite beeinflussen Sie den Anteil der tieferen Töne des Klangbilds. Drehung im Uhr - zeiger sinn verstärkt die eingestellte Intensität, Bewegung im Gegen - uhrzeigersinn verringert die Intensität. In der Mittenstellung bleiben die Bassanteile der Eingangssignale unverändert. Diese Funktion ist ein Leistungsmerkmal von Audio-Verstärkern, das es dem Bediener ermöglicht, per Knopfdruck tiefe und hohe Frequenzen gegenüber den Mittenfrequenzen anzuheben. Sie kor ri - giert damit den Lautstärkeeindruck bei niedriger Laut stärke. Dies ist Aktion Taste(n) Beschreibung E-SA18 MKBT_A6_quer_RZ_Okt.qxp_Layout 1 30.09.21 09:47 Seite 1819 Ein Mikrofonsignal hinzumischen Das Mikrofonsignal mit Nachhall (Echo) versehen Autostandby ON/OFF MIC VOL (3) DIGITAL ECHO (4) A-S ON/OFF (17) notwendig, weil das menschliche Gehör bei nie dri ger Lautstärke hohe und tiefe Frequenzanteile bei identischem Schalldruck viel lei- ser wahrnimmt als die Mitten (Tonfre quenzen um 1 kHz). Diese Funktion sollte nur bei niedriger Laut stärke verwendet werden. Mit diesem Drehknopf verändern Sie die Lautstärke des Mikro - fonsignals und bestimmen damit, wie stark das Mikrofonsignal den Signalquellen hinzugemischt wird (Karaoke-Funk tion). Wird kein Mikrofon verwendet, empfiehlt es sich, den Drehknopf auf sein Minimum einzustellen. Wird dieser Drehknopf im Uhrzeigersinn bewegt, wird dem Mikro - fonsignal in zunehmendem Maße Nachhall (Echo) hinzugefügt. Wird kein Echo gewünscht, muss der Knopf in Gegenuhr zeiger - richtung bis zur Endposition gedreht werden. Ist kein Mikrofon angeschlossen, so hat diese Einstellung keine Bedeutung. Automatische Abschaltung im Sinne der Ökodesignverordnung Dieses Gerät schaltet sich nach ca. 15 Minuten ohne Eingangssignal automatisch aus und nimmt danach noch eine Leistung von unter Aktion Taste(n) Beschreibung E-SA18 MKBT_A6_quer_RZ_Okt.qxp_Layout 1 30.09.21 09:47 Seite 1920 Quellenwahl BT/LINE (8)

0.4 Watt auf. Um das Gerät danach wieder einzuschalten, muss der

Ein/Ausschalter zwei mal betätigt werden. Einen Standby- bzw. Bereitschaftszustand besitzt dieses Gerät nicht. Bei längerer Nichtnutzung empfiehlt es sich grundsätzlich das Gerät vom Netz zu trennen. Die automatische Standbyschaltung kann mit dem Schalter A-S (ON/OFF) auf der Geräterückseite deaktiviert werden. Um die BT-Funktion zu nutzen, stellen Sie den Eingangswahlschalter (8) BT/LINE auf “BT“. Die blaue LED (8) fängt dadurch an zu blinken und signalisiert damit die Verbindungsbereitschaft. Suchen Sie nun mit Ihrem BT-fähigen Quellgerät den Verstärker in der Liste für ver- fügbare Geräte. Nähere Angaben hierzu finden Sie in der Bedienungsanleitung Ihres Quellgeräts. Der ESA-18 MK BT wird sich in der Liste unter dem Namen „ESA-18 MK BT“ zeigen. Nachdem Sie diesen ausgewählt haben, werden alle Tonsignale des Quellgeräts auf den Dynavox ESA-18 MK BT übertragen und die blaue LED (8) leuchtet dauerhaft solange die Verbindung aktiv ist. Der drahtlose Netzwerkport (BT) wird mittels des Quellenwahlschalters (AUX IN) deaktiviert (ausgeschaltet). Aktion Taste(n) Beschreibung E-SA18 MKBT_A6_quer_RZ_Okt.qxp_Layout 1 30.09.21 09:47 Seite 2021 Frequenzgang: 20 Hz - 20 kHz (3dB) Nennausgangsleistung (Musikleistung) an 4 Ohm: 2 x 75 W Eingangsempfindlichkeit (Cincheingang): 150 mV („SIGNAL IN“=HIGH) 300 mV („SIGNAL IN“=LOW) Eingangsempfindlichkeit (Mikrofoneingang): 10 mV Klirrfaktor: < 0.1% Signal-Rausch-Abstand: > 88 dB Netzanschluss: 230 V AC, 50/60 Hz Eingänge: 2 x Cinch stereo, 1 x Mikrofon Klinke 6,3 mm Ausgänge: 1 x REC Cinch stereo, 1 x BT, Klemmen für 2 Lautsprecher Leistungsaufnahme: im Aus-Zustand <0,4 W im Auto-Standby-Zustand <0,4 W Kein vernetzter Bereitschaftsbetrieb Abmessungen (B x H x T): 220 x 50 x 230 mm Gewicht: 2,1 kg Farbe: schwarz / silber TECHNISCHE DATEN E-SA18 MKBT_A6_quer_RZ_Okt.qxp_Layout 1 30.09.21 09:47 Seite 21 Hiermit erklärt die Sintron Distribution GmbH, dass dieser Artikel der Funkgeräte-Richtlinie 2014/53/EU entspricht. Die entsprechende EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.sintron.de/KE22

E-SA18 MKBT_A6_quer_RZ_Okt.qxp_Layout 1 30.09.21 09:47 Seite 2829

E-SA18 MKBT_A6_quer_RZ_Okt.qxp_Layout 1 30.09.21 09:47 Seite 3031

FACADE AVANT E-SA18 MKBT_A6_quer_RZ_Okt.qxp_Layout 1 30.09.21 09:47 Seite 4849

FACADE ARRIERE E-SA18 MKBT_A6_quer_RZ_Okt.qxp_Layout 1 30.09.21 09:47 Seite 5051
