SB350BTS - Soundbar BIGBEN - Kostenlose Bedienungsanleitung

Produkttyp	Soundbar mit Subwoofer
Marke	Bigben
Modell	SB350BTS
Abmessungen (Soundbar)	825 x 70 x 60 mm
Gesamtgewicht	4,6 kg
Stromversorgung	Netzadapter 18 V / 3,5 A (63 W)
Bluetooth-Version	5.0
RMS-Leistung	4 x 7,5 W + 30 W (Subwoofer)
Spitzenleistung	180 W
Frequenzgang	30 Hz – 20 kHz
Audioeingänge	Optisch, Aux (3,5 mm), Bluetooth
Equalizer-Modi	Musik, Film, Spiel, Standard
Auto-Standby-Funktion	Ja (nach 10 Minuten Inaktivität)
Standby-Verbrauch	0,4 W
Lieferumfang	Soundbar, Subwoofer, Netzadapter, Audiokabel, Optisches Kabel, Fernbedienung
Sicherheit	Nicht Wasser aussetzen, Gehäuse nicht öffnen, zur Reinigung ein weiches Tuch verwenden
Garantie	2 Jahre
Technischer Support	09 69 39 79 59 (Mo-Fr 10-18 Uhr) oder [e-mail]

Häufig gestellte Fragen - SB350BTS BIGBEN

Wie verbinde ich die Soundbar per Bluetooth?

Schalten Sie die Soundbar ein und drücken Sie die Taste Mode, bis Bluetooth ausgewählt ist (blaue Anzeige). Aktivieren Sie Bluetooth auf Ihrem Telefon, suchen Sie nach Geräten und wählen Sie SB350BTS. Wenn aufgefordert, geben Sie den Code 0000 ein.

Wie verwende ich den optischen Eingang?

Schließen Sie ein optisches Kabel (im Lieferumfang) zwischen dem optischen Ausgang Ihrer Quelle (TV, Konsole) und dem optischen Eingang der Soundbar an. Schalten Sie die Soundbar ein, drücken Sie Mode oder die Taste OPT auf der Fernbedienung, um in den optischen Modus zu wechseln. Die weiße Anzeige leuchtet auf.

Wie stelle ich den Equalizer ein?

Drücken Sie die Taste EQ auf der Fernbedienung, um zwischen den Modi Musik, Film, Spiel und Standard umzuschalten. Zum Deaktivieren des Equalizers drücken Sie die Taste x.

Was tun, wenn kein Ton ausgegeben wird?

Überprüfen Sie, ob die Soundbar eingeschaltet ist (Anzeige leuchtet) und ob der Eingangsmodus Ihrer Quelle entspricht (Bluetooth, optisch, Aux). Stellen Sie sicher, dass die Lautstärke nicht stummgeschaltet ist (Taste Mute) und dass die Kabel richtig angeschlossen sind.

Wie reinige ich die Soundbar?

Trennen Sie das Gerät vor der Reinigung vom Stromnetz. Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie niemals scheuernde oder flüssige Reinigungsmittel.

Die Soundbar schaltet sich von selbst aus, was tun?

Der Auto-Standby wird nach 10 Minuten Inaktivität aktiviert. Wenn dies stört, können Sie diese Funktion in den Einstellungen deaktivieren (nicht in der Anleitung beschrieben). Stellen Sie außerdem sicher, dass die Audioquelle ein Signal sendet.

Welche Kabel sind im Lieferumfang?

Die Box enthält ein 3,5-mm-Audiokabel, ein digitales optisches Kabel, den Netzadapter und die Fernbedienung.

Kann ich die Soundbar an der Wand montieren?

Ja, die Soundbar ist mit Wandhalterungen ausgestattet. Verwenden Sie geeignete Schrauben (nicht im Lieferumfang) und stellen Sie sicher, dass die Wand das Gewicht tragen kann.

Wie setze ich die Soundbar zurück?

Trennen Sie den Netzadapter, warten Sie einige Sekunden und schließen Sie ihn wieder an. Um Bluetooth zurückzusetzen, halten Sie die Taste Wiedergabe/Pause 3 Sekunden lang gedrückt, um das aktuelle Gerät zu trennen.

Wo finde ich den Kundendienst?

Rufen Sie die 09 69 39 79 59 (kostenlose Nummer) von Montag bis Freitag von 10 bis 18 Uhr an, oder schreiben Sie an [e-mail]. Die Support-Website ist www.bigben.fr/support.

BEDIENUNGSANLEITUNG SB350BTS BIGBEN

Bigben Interactive DEUTSCHLAND GmbH

Walter Gropius Str. 28, 50126 Bergheim, Deutschland

Bigben Interactive Belgium s.a./n.v.

DEUTSCHLAND, Montag bis Freitag von

09:00 bis 18:00 Uhr (außer an Feiertagen)

Tel.: [phone]

Mail: [e-mail]

Bigben Interactive DEUTSCHLAND GmbH

Walter Gropius Str. 28, 50126 Bergheim, Deutschland

Bigben Interactive Belgium s.a./n.v.

DEUTSCHLAND, Montag bis Freitag von

09:00 bis 18:00 Uhr (außer an Feiertagen)

Tel.: [phone]

Mail: [e-mail]

Bigben Interactive DEUTSCHLAND GmbH

Walter Gropius Str. 28, 50126 Bergheim, Deutschland

Bigben Interactive Belgium s.a./n.v.

DEUTSCHLAND, Montag bis Freitag von

09:00 bis 18:00 Uhr (außer an Feiertagen)

Tel.: [phone]

Mail: [e-mail]

Bigben Interactive DEUTSCHLAND GmbH

Walter Gropius Str. 28, 50126 Bergheim, Deutschland

Bigben Interactive Belgium s.a./n.v.

DEUTSCHLAND, Montag bis Freitag von

09:00 bis 18:00 Uhr (außer an Feiertagen)

Tel.: [phone]

Mail: [e-mail]

Bigben Interactive DEUTSCHLAND GmbH

Walter Gropius Str. 28, 50126 Bergheim, Deutschland

Bigben Interactive Belgium s.a./n.v.

DEUTSCHLAND, Montag bis Freitag von

09:00 bis 18:00 Uhr (außer an Feiertagen)

Tel.: [phone]

Mail: [e-mail]

LESEN SIE DIESE ANLEITUNG BITTE BITTE VOR GEBRAUCH DES

GERÄTS SORGFÄLTIG DURCH UND BEWAHREN SIE SIE

ZUR SPÄTEREN EINSICHTNAHME AUF

Erste Schritte 49 Technische Daten des Geräts 54

49 Umweltschutz 55

Verpackungsinhalt 51 Zusätzliche Informationen 55

Beschreibung der Teile 51 Konformitätserklarung 56

Eigenschaften und Anschlusses 53

Erste Schritte

• Nehmen Sie das Gerät aus der Verpackung.
• Entfernen Sie alle Verpackungsmaterialien von dem Produkt.
• Verstauen Sie das Verpackungsmaterial in der Box oder entsorgen Sie es sicher.

Warnungen und Sicherheitshinweise

Es ist wichtig, dass Sie vor dem Gebrauch des Geräts alle Anweisungen gelesen und verstanden haben. Schäden, die durch die Nichtbeachtung der Anweisungen entstehen, sind

nicht durch die Garantie gedeckt.

1. Das Gehäuse des Gerats niemals entfemen.
2. Stellen Sie these Gerät niemals auf andere elektrische Geräte.

3. Schützen Sie das Netzkabel so, dass Sie nicht darauf auf treten oder es eingeklemmt wird, insbesondere an den Steckern, Steckdosen und an der Stelle, an der das Gerät aus der Steckdose kommt. Überprüfen Sie, ob die Netzspannung der auf dem Schild auf der Rückseite des Geräts angegebenen Spannung entspricht. Ergreifen Sie zum Ziehen des Stromkabels immer den Stecker. Ziehen Sie niemals am Kabel selbst. Vergewissern Sie sich vor dem Anschlieben des Netzsteckers, dass alle anderen Anschlüsse hergestellt wurden.

4. Verwenden Sie ausschließlich vom Hersteller empfohlene Geräte/Zubehörteile.

5. Lassen Sie alle Reparaturen von entsprechend qualifiziertem Fachpersonal durchführren. Eine Reparatur ist erforderlich, wenn das Gerät in irgendener Weise beschädigt wurde, insbesondere:

6. wenn das Stromkabel beschädigt ist;

7. wenn Flüssigkeiten in das Geräteingedrungen sind oder wenn Gegenstände in das Geräte eingeführt wurden;
8. wenn das Gerät Regen oder Feuchtigkeit ausgesetzt wurde;
9. wenn das Gerät nicht ordnungsgemäß Funktioniert;
10. oder wenn das Gerät heruntergefallen ist oder einen Stöß erlitten hat.
11. Das Typenschild befindet sich auf der Unterseite des Geräts.
12. Blockieren Sie niemals die Luftungsöffnungen.
13. Achten Sie darauf, dass genügend Freiraum für die Belüftung vorhanden ist. Stellen Sie das Produkt auf eine stabile Oberfläche.
14. Das Gerät muss in temperierter Umgebung benutzt werden. Vor direkter

Sonneneinstrahlung, offen Flammen oder Hitze schützen. Auf ausreichenden Abstand zu Heizungen, Öfen oder anderen Geräten (einschließlich Verständern), die Wärme erzeugen, achten. Nicht in der Höhe von Wärmequellen installieren.

1. Die Batterien (Akkublock oder eingebaute Batterien) vor übermäßiger Hitze wie z. B. Sonnenlicht, Feuer usw. schützen.
2. Das Gerät vor der Reinigung vom Stromnetz trennen. Keine Teile theses Geräts schmieren. Das Gerät mit einem weichen Tuch reinigen. Verwenden Sie keine Scheuermittel oder aggressiven Reinigungsmittel.
3. Vergewissem Sie sich, dass Stromkabel, Stecker oder Adapter stets ungehindert zugänglich sind, damit das Gerät bei Bedarf jederzeit von der Netzsteckdose getrennt werden kann.
4. Das Gerät nicht in der Höhe von Wasserstellen benutzen. Das Gerät vor Tropf- und Spritzwasser schützen. Benutzen Sie das Gerät nicht in einer feuchten oder nassen Umgebung.
5. Bei Gewitter oder bei längerer Nichtbenutzung den Netzstecker des Gerätsziehen.
6. Dieses Gerätarf von Kindern ab 8 Jahren und Personen mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder ohne ausreichende Kenntnisse oder Erfahrung nur unter der Voraussetzung benutzt werden, dass sie beaufsichtigt werden oder in die sichere Bedienung des Geräts eingewiesen wurden und dass sie die möglichen Risiken verstanden haben. Kinder dürfen weder mit dem Gerät noch mit dem Kabel spielten (Strangulierungsgefahr). Die Reinigung und Wartungarf nicht durch Kinder ohne Aufsicht erfolgen.
7. Dieses Gerätarf nur mit der auf der Kennzeichnung am Gerät angegebenen Sicherheitskleinspannung betrieben werden.

Das Blitzsymbol in einem gleichseitigen Dreieck weist den Benutzer auf das Vorliegen einer gefährlichen, nicht isolierten Spannung im Inneren des Geräts hin, die eine Stromschlaggefahr darstellen kann.

Das Ausrufezeichen in einem Dreieck weist den Benutzer auf wichtige Sicherheitshinweise für den Betrieb oder die Wartung (Reparatur) in der dem Gerät beiliegenden Bedienungsanleitung hin.

Das Gerät am gewünschten Standort aufstellen und das Stromkabel abrollen. Schließen Sie das Kabel an die Steckdose an und schalten diese gegebenenfalls ein.

Schutzklasse II
Gleichstrom
Wechselstrom
Ausschließlich für den Gebrauch im Innenaum

Beachten Sieitte die folgenden Informationen:VerwendenSie zur Stromversorgung ausschließlich das unter angegebene Netzteil:Netzteil 18 V/3,5 A.

Verpackungsinhalt

Prufen Sie den Verpackungsinhalt auf Vollständigkeit:

Soundbar
- Subwoofer
-Netzteil
3.5 mm Aux Kabel
- Optisches Kabel
Fernbedienung

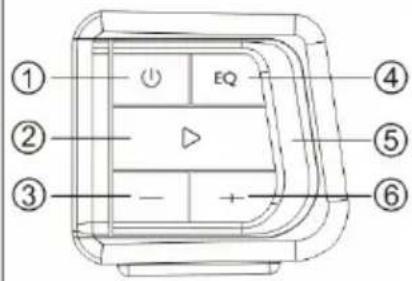

Beschreibung der Teile

1. These Taste Lange drücken, um das Gerät ein-/auszuschalten. These Taste auch drücken, um den Modus (Bluetooth/optischer Eingang/Zusatzeingang) auszuwahlen.
2. Abspielen/Pause

These Taste Lange drücken (3 Sekunden), um die Verbindung zum Bluetooth-Gerät zumintrennen.

1. Zurück

These Taste Lange drücken, um die Lautstärke zu verringern.

1. Equalizer-Modus: MUSIK / FILM / SPIELE / STANDARD
2. LED-Anzeige
3. Weiter

These Taste Lange drücken, um die Lautstärke zu erhöhen.

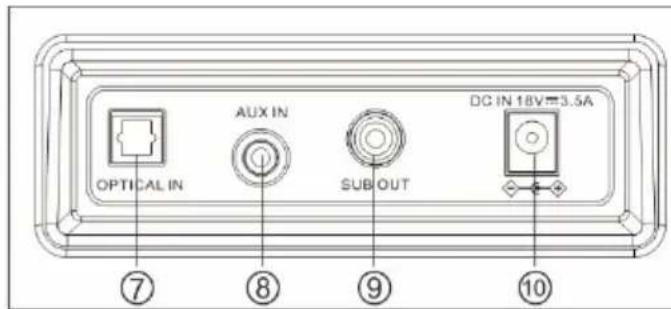

1. Optischer Eingang
2. Aux-Eingang
3. Stecker des Subwoofoers
4. Eingangsbuchse für Netzstrom (18,0 V/3,5 A)
5. Wandhalterung

Fernbedienung

1. Powertaste
2. Stummschalttaste
3. Bluetooth-Modus
4. Optischer Modus
5. Aux-Modus
6. Erhöhung der Lautstärke
7. Abspielen/Pause
8. Zurück
9. Vorwärts
10. Verringerung der Lautstärke
11. Equalizer-Modus: Standard - Film - Musik - Spielte
12. Basse verstärken/verringern
13. Hohen verständen/verringern

Automatischer Standby-Modus

Wenn Sie Audiomaterial von einem angeschlossenen Gerät wiedergeben, wechselt die Soundbar automatisch in den Standby-Modus, wenn:

• Sie 10 Minuten lang keine Taste drucken ;
• Das angeschlossene Gerät seit 10 Minuten keine Audiodaten mehr übertragen hat.

Eigenschaften und Anschlüsse Gebrauch des optischen Eingangs

Benötigtes Zubehör: Audioquelle mit optischen Audioausgang und optisches digitales Audiokabel (im Lieferumfang enthalten).

Das digitale optische Audiokabel mit dem optischen Ausgang der Audioquelle und dem optischen Eingang der Soundbar verbinden.

1. Die Taste am Gerät angebrücken oder drücken die Taste auf der Fernbedienung drücken, um das Gerät einzuschalten.
2. Die Taste am Gerät mehrmals drücken oder die Taste "OPT" auf der Fernbedienung drücken, um in den optischen Modus zu wechseln.
3. Die weiße LED-Anzeige leuchtet.
4. Die Audiodaten der angeschlossenen Audioquelle werden nun auf den Lautsprechern wiedergegeben.

Gebrauch des AUX-Eingangs RCA (3,5-mm-RCA-Kabel im Lieferumfang enthalten)

1. Ein 3,5-mm-Audioeingangskabel (nicht mitgeliefert) an den 3,5-mm-Audioeingang der Soundbar und an eine Audioguelle anschließen.
2. Die Taste am Gerät lange drücken oder die auf der Fernbedienung drücken, um das Gerät einzuschalten.
3. Die Taste am Gerät mehrmals drücken oder die Taste "AUX" auf der Fernbedienung drücken, um in den AUX-Modus zu wechseln.
4. Die grüne LED-Anzeige leuchtet.
5. Verwenden Sie die Bedienelemente des angeschlossenen Audiogerats, um mit der Wiedergabe von Musik über die angeschlossene Soundbar zu beginnen.

Nutzung von Bluetooth

Hinweis : Die maximale Verbindungsentfernung beträgt etwa 10 Meter.itte stellen Sie ihren Bluetooth-Lautsprecher so nahe wie möglich an das Gerät, um Störungen der Verbindung zu vermeiden.

Vergewissem Sie sich, dass Ihr Mobiltelefon Bluetooth-fähig ist. Bestimmte Schritte des Kopplungsvorgangs können sich je nach Mobiltelefon unterscheiden. Weitere Informationen finden Sie in der Bedienungsanleitung Ihres Telefons. Für die Kopplung müssen Sie die folgenden Schritte durchführren:

1. Achten Sie während der Kopplung darauf, dass der Abstand zwischen der SB350BTS-Soundbar und dem Bluetooth-Mobiltelefon maximal 1 Meter beträgt.
2. Die Taste am Gerät lange drücken oder die Taste auf der Fernbedienung drücken, um das Gerät einzuschalten.

3. Die Taste auf dem Gerät mehrmals drücken oder die Taste auf der Fernbedienung drücken, um in den BT-Modus zu wechseln. Die blaue LED-Anzeige leuchtet.

4. Schalten Sie die Bluetooth-Funktion Ihres Telefons ein und suchen Sie nach Bluetooth-Geräten. Wenn die Suche abgeschlossen ist, wahlen Sie "SB350BTS" aus der Liste der Bluetooth-Geräte.

5. Geben Sie entsprechend der angezeigten Hinweise das Password oder die PIN ein: "0000" und drücken Sie auf "Ja" oder "Bestätigen".
6. Wahlen Sie nach erfolglicher Kopplung "SB350BTS" aus der Liste der Bluetooth-Geräte aus und drücken auf "Verbinden".
7. Drucken Sie , um die Musik abzuspielen/zu pausieren.
8. Die Taste "+" Lange drücken, um die Lautstärke zu erhöhen.
9. Die Taste "-" Lange drücken, um die Lautstärke zu verringern.
10. Drücken Sie "<", um zum vorherigen Titel zurückzukehren.
11. Drücken Sie " > ", um zum{nachsten Titel zu springen.

Gebrauch der Equalizer-Funktion

Drücken Sie die Taste "EQ", damit der Equalizer in den Musik-, Film- oder Spielemodus wechselt.

Musik: Eignet sich am besten zum Musikhoren
Film: eignet sich am besten zum Anschauen von Filmen
Spiele: eignet sich am besten zum Spielen
X Drücken Sie "X" auf der Fernbedienung, um den EQ-Modus (Equalizer) abzubrechen.

Technische Daten des Geräts

Typ	Technische Daten	Typ	Technische Daten
Loutsprecher	Soundbar: 5,08 cm,10 WSubwoofer: 13,33 cm,30 W	Loutsprecherimpedanz	Soundbar: 4 ΩSubwoofer: 4 Ω
Spitzenleistung	180 W
RMS-Leistung	4 x 7,5 W + 30 W	Bluetooth-Version	5,0
Energieverbrauch	0,4 W	Bluetooth-Frequency	2,402 - 2,480 GHz
Eingangsleistung	CC 18,0 V/3,5 A	Übertragungsentfernung	10 m
S/N-Verhältnis	≥ 55 dB	EIRP	EIRP -0,92 dBm
Loutsprecher-Frequenzbereich	30 Hz - 20 kHz	Bluetooth-Kopplungsmame	SB350BTS
Abmessungen	825 x 70 x 60 mm	Gewicht	4,6 kg

Technische Daten des Netzteils

Name des Herstellers oder Marke des Netzteils: GJTL
Modellnummer des Netzteils: GJ60WD-1800350V
Eingangsspannung und -frequenz: 100 - 240 V, 50/60 Hz
Ausgangsspannung, Strom, elektrische Leistung: 18,0 V, 3,5 A, 63,0 W
Durchschnittlicher Wirkungsgrad im aktiven Modus: 86,95 %
Durchschnittlicher Wirkungsgrad bei schwacher Ladung (10%): 93,6%
Stromverbrauch ohne Ladung: ≤ 0,2W

In einer Umgebung mit elekrostaticen Entladungen kann sich das Gerät ausschalten. Der Benutzer muss dann den Akku aufladen und das Gerät zurücksetzen, indem er es einschaltet, um den entsprechenden Modus auszuwahlen und die Uhrzeit neu einzustellen.

Umweltschutz

Das Produkt wurde mit qualitativ hochwertigen Werkstoffen und Komponenten konzipiert und hergestellt, die recyclelt und wiederverwendet werden können.

Beiderentsorgung der Batterien auf den Umweltschutz achten.

Das Symbol der durchgestruchenen Mülltonne auf der Verpackung bedeutet, dass these Product unter die europäische Richtlinie 2002/96/EG fällt.itte informieren Sie sich über das System zur getrennten Sammlung von Elektro- und Elektronikgeraten an Ihrwohnort.itte beachten Sie die vor Ort geltenden Vorschriften und entsorgen Sie ihre Altgerate nicht mit dem normalen Hausmull. Eine ordnungsgemäß Entsorgung Ihres Altgerats tragdt dazu bei, möglich schädliche Auswirkungen auf die Umwelt und die menschliche Gesundheit zu vermeiden.

Zusätzliche Informationen

• Bei Anrufen, die während der Verbindung des B350 mit ihrem Mobiltelefon zur Musikwiedergabe eingehen, unterbricht das Gerät die Musikwiedergabe, sobald Sie den Anruf annehmen, und setzen sie dann wieder fort. (Je nach Telefon verbleibt das Gerät am Ende des Anrufs möglicherweise im Pausemodus).
  Die Bluetooth®-Wortmarke und das Logo sind eingetragene Marken im Besitz von Bluetooth SIG, Inc., jeder Verwendung dieser Marken durch Bigben Interactive erfolgt unter Lizenz. Die anderen Marken und Handelsnamen sind das Eigentum ihrer jeweiligen Inhaber.
• Sie finden die Informationen auf dem Schild auf der Rückseite des Geräts.
• THOMSON ist eine Marke von Talisman Brands, Inc. und wird unter Lizenz von Bigben Interactive genutzt.
• Dieses Produkt wurde unter Verantwortung von Bigben Interactive hergestellt und verkauft.
• THOMSON und das THOMSON-Logo sind Marken, die unter der Lizenz von BIGBEN INTERACTIVE verwendet werden - weitere Informationen finden Sie unter: www.

thomson-brand.com.

• Alle anderen Produkte, Dienstleistungen, Firmennamen, Marken, Handelsnamen, Produktnamen und Logos, auf die hier verwiesen wird, sind das Eigentum ihrer jeweiligen Inhaber.

Konformitätserklarung

• Bigben Interactive erklärt hiermit, dass die Funkanlage des Typs SB350BTS der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung kann unter der folgenden Internetadresse eingesehen werden: https://www/bigben-interactive.de/support/

Garantie

Für these Produkt gewährt Bigben eine Garantie von 2 Jahren ab Kaufdatum, außer in den Ländern des Europäischen Wirtschaftsrums, in denen eine langere Garantiezeit gewährt wird. Wir empfehlen Ihnen, ihren Kassenbeleg für eventuelle Reklamationen aufzubewahren. Die Garantie gilt für Mängel, die auf defektes Material, fehlende Teile oder Herstellungsfehler zugrückzuführen sind. Wenden Sie sich in thisem Fallitte an unseren technischen Support. Bei Problemen mit einem defekten Produkt wenden Sie sichitte mit ihrem Kassenbeleg and das Geschäft oder den Handler, bei dem Sie das Produkt erworben haben. Die Garantie gilt nicht fur Defekte, die auf unsachgemäßen Gebrauch zugrückzuführen sind.

Technischer Kundendienst

Montag bis Freitag von 9:00 bis 18:00 Uhr (außer Feiertagen)

Mail: [e-mail]

Distribution Deutschland:

Bigben Interactive DEUTSCHLAND GmhH

Walter Gropius Str. 28, 50126 Bergheim, DEUTSCHLAND

Hergestellt in China

Hergestellt durch BIGBEN INTERACTIVE

396, Rue de la Voyette

CRT2-FRETINCS90414

59814 LESQUIN Cedex - Frankreich

www/bigben.eu

E-Mail: [e-mail]

Fabricant: Bigben Interactive FRANCE

396, Rue de la Voyette, C.R.T. 2, Fretin,

CS90414 - 59814 Lesquin Cedex, France

Bigben Interactive DEUTSCHLAND GmbH

Walter Gropius Str. 28, 50126 Bergheim, Deutschland

Bigben Interactive Belgium s.a./n.v.

DEUTSCHLAND, Montag bis Freitag von

09:00 bis 18:00 Uhr (außer an Feiertagen)

Tel.: [phone]

Mail: [e-mail]

Automatische standby-modus

Bigben Interactive DEUTSCHLAND GmbH

Walter Gropius Str. 28, 50126 Bergheim, Deutschland

Bigben Interactive Belgium s.a./n.v.

DEUTSCHLAND, Montag bis Freitag von

09:00 bis 18:00 Uhr (außer an Feiertagen)

Tel.: [phone]

Mail: [e-mail]

Bigben Interactive DEUTSCHLAND GmbH

Walter Gropius Str. 28, 50126 Bergheim, Deutschland

Bigben Interactive Belgium s.a./n.v.

DEUTSCHLAND, Montag bis Freitag von

09:00 bis 18:00 Uhr (außer an Feiertagen)

Tel.: [phone]

Mail: [e-mail]
