BEDIENUNGSANLEITUNG BA310AC BEKO

des données techniques ne feront pas l’objet d’un préavis. Veuillez vous reporter à la plaque signalétique apposée sur le climatiseur. 3. La valeur nominale est testée sous 35/24 (entrée) et 35/24 (sortie).Dieses Produkt wurde in einer umweltgerechten, modernen Produktionsstätte hergestellt. Entspricht der WEEE-Richtlinie. Enthält kein PCB. Lesen Sie zunächst diese Bedienungsanleitung durch! Sehr geehrte Kundinnen und Kunden, vielen Dank, dass Sie sich für ein Produkt von Beko entschieden haben. Wir hoffen, dass Ihnen dieses Produkt optimalen Nutzen bringen wird. Dieses hochwertige Produkt wurde mit modernster Technologie hergestellt. Lesen Sie die gesamte Bedienungsanleitung und alle anderen Begleitdokumente sorgfältig durch, bevor Sie das Produkt verwenden, und heben Sie alle Dokumente gut auf. Falls Sie das Produkt an Dritte weitergeben, überreichen Sie auch diese Bedienungsanleitung. Beachten Sie alle Warnungen und Informationen in dieser Bedienungsanleitung. Erläuterung der Symbole Die folgenden Symbole finden Sie im Verlauf der Bedienungsanleitung:

Wichtige Information oder nützliche Hinweise für den Gebrauch.

Warnung vor Situationen, die eine Gefahr für Leben und Sacheigentum darstellen. Warnung bzgl. Handlungen, die niemals durchgeführt werden dürfen.

Warnung vor Stromschlägen. Warnung vor heißen Oberflächen. Nicht abdecken. Dieses Symbol zeigt an, dass die Bedienungsanleitung sorgfältig gelesen werden sollte. Dieses Symbol zeigt an, dass Servicepersonal dieses Gerät unter Bezugnahme auf das Installationshandbuch handhaben sollte. Dieses Symbol zeigt an, dass dieses Gerät ein brennbares Kältemittel verwendet. Wenn das Kältemittel ausläuft und einer externen Zündquelle ausgesetzt ist, besteht Brandgefahr.92 / 224 DE Inhaltsverzeichnis

6 Wartung und Instandhaltung 129

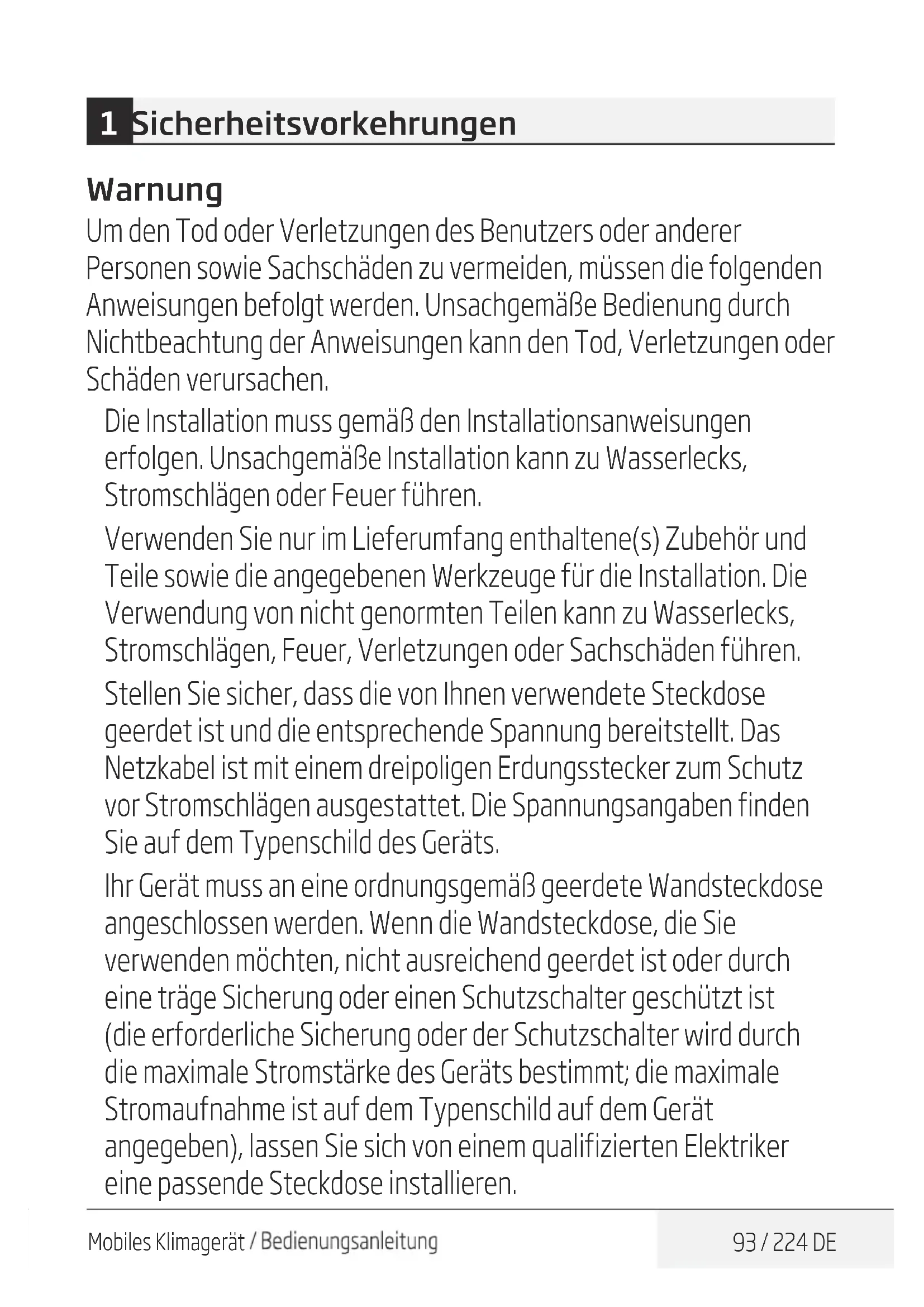

Mobiles Klimagerät93 / 224 DE 1 Sicherheitsvorkehrungen Warnung Um den Tod oder Verletzungen des Benutzers oder anderer Personen sowie Sachschäden zu vermeiden, müssen die folgenden Anweisungen befolgt werden. Unsachgemäße Bedienung durch Nichtbeachtung der Anweisungen kann den Tod, Verletzungen oder Schäden verursachen.

Die Installation muss gemäß den Installationsanweisungen erfolgen. Unsachgemäße Installation kann zu Wasserlecks, Stromschlägen oder Feuer führen.

Verwenden Sie nur im Lieferumfang enthaltene(s) Zubehör und Teile sowie die angegebenen Werkzeuge für die Installation. Die Verwendung von nicht genormten Teilen kann zu Wasserlecks, Stromschlägen, Feuer, Verletzungen oder Sachschäden führen.

Stellen Sie sicher, dass die von Ihnen verwendete Steckdose geerdet ist und die entsprechende Spannung bereitstellt. Das Netzkabel ist mit einem dreipoligen Erdungsstecker zum Schutz vor Stromschlägen ausgestattet. Die Spannungsangaben finden Sie auf dem Typenschild des Geräts.

Ihr Gerät muss an eine ordnungsgemäß geerdete Wandsteckdose angeschlossen werden. Wenn die Wandsteckdose, die Sie verwenden möchten, nicht ausreichend geerdet ist oder durch eine träge Sicherung oder einen Schutzschalter geschützt ist (die erforderliche Sicherung oder der Schutzschalter wird durch die maximale Stromstärke des Geräts bestimmt; die maximale Stromaufnahme ist auf dem Typenschild auf dem Gerät angegeben), lassen Sie sich von einem qualifizierten Elektriker eine passende Steckdose installieren. Mobiles Klimagerät94 / 224 DE

Installieren Sie das Gerät auf einer flachen, stabilen Oberfläche. Andernfalls können Schäden oder übermäßige Geräusche und Vibrationen auftreten.

Es dürfen sich keine Hindernisse in der Nähe des Geräts befinden, um eine ordnungsgemäße Funktion sicherzustellen und Sicherheitsrisiken zu mindern.

Verändern Sie die Länge des Netzkabels nicht und verwenden Sie kein Verlängerungskabel, um das Gerät mit Strom zu versorgen.

Schließen Sie nicht mehr als ein elektrisches Gerät an eine Steckdose an. Eine falsche Stromversorgung kann einen Brand oder Stromschlag verursachen.

Installieren Sie Ihr Klimagerät nicht in einer Nasszelle wie einem Badezimmer oder einer Waschküche. Wenn sie zu viel Wasser ausgesetzt sind, können elektrische Komponenten einen Kurzschluss verursachen.

Installieren Sie das Gerät nicht an einem Ort, an dem brennbare Gase auftreten können, da dies zu einem Brand führen kann.

Das Gerät verfügt über Räder, die das Bewegen erleichtern. Stellen Sie sicher, dass Sie die Räder nicht auf dicken Teppichen verwenden oder über Gegenstände rollen, da das Gerät dadurch umkippen könnte.

Betreiben Sie kein Gerät, das heruntergefallen ist oder beschädigt wurde.

Das Gerät mit Elektroheizung muss mit mindestens 1 Meter Abstand zu brennbaren Materialien betrieben werden. 1 Sicherheitsvorkehrungen Mobiles Klimagerät95 / 224 DE

Berühren Sie das Gerät nicht mit nassen oder feuchten Händen oder wenn Sie barfuß sind.

Wenn das Klimagerät während des Betriebs umgekippt wird, schalten Sie das Gerät aus und ziehen Sie sofort den Netzstecker aus der Steckdose. Führen Sie eine Sichtprüfung aus, um sicherzustellen, dass keine Beschädigungen aufgetreten sind. Wenn Sie vermuten, dass das Gerät beschädigt wurde, wenden Sie sich an einen Techniker oder den Kundendienst, um Unterstützung zu erhalten.

Bei Gewitter muss das Gerät vom Strom getrennt werden, um Schäden durch Blitzeinschlag zu vermeiden.

Ihr Klimagerät sollte so verwendet werden, dass es vor Feuchtigkeit (z. B. Kondenswasser, Spritzwasser usw.) geschützt ist. Stellen Sie das Klimagerät nicht an einem Ort auf, an dem es in Wasser oder andere Flüssigkeiten fallen oder gezogen werden kann. Ziehen Sie sofort den Netzstecker aus der Steckdose, wenn dies geschehen sollte.

Die gesamte Verdrahtung muss streng nach dem Verdrahtungsplan erfolgen, der sich im Inneren des Geräts befindet.

Die Leiterplatte (PCB) des Geräts ist mit einer Sicherung für Überstromschutz ausgestattet. Die Spezifikationen der Sicherung sind auf der Leiterplatte aufgedruckt, z. B. T 3.15A/250V usw.

Dieses Gerät ist geeignet für den Gebrauch durch Kinder ab 8 Jahren, sofern sie beaufsichtigt oder über den sicheren Umgang mit dem Gerät angeleitet werden und die damit einhergehenden 1 Sicherheitsvorkehrungen Mobiles Klimagerät96 / 224 DE Gefahren verstehen. Reinigung und Wartung durch den Benutzer dürfen nicht von Kindern vorgenommen werden, es sei denn, sie sind mindestens 8 Jahre alt und werden beaufsichtigt. Bewahren Sie das Gerät und sein Kabel außerhalb der Reichweite von Kindern unter 8 Jahren auf. (Gilt für die europäischen Länder.)

Dieses Gerät ist nicht für die Verwendung durch Personen (einschließlich Kindern) mit eingeschränkten körperlichen, sensorischen oder psychischen Fähigkeiten und ohne Erfahrung oder Vorwissen geeignet, außer wenn eine angemessene Aufsicht oder ausführliche Anleitung zur Benutzung des Gerätes durch eine verantwortliche Person sichergestellt ist. (Gilt für alle anderen Länder mit Ausnahme der europäischen Länder.)

Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Kinder müssen zu jeder Zeit beaufsichtigt werden, wenn sie sich in der Nähe des Geräts befinden.

Ein beschädigtes Netzkabel muss vom Hersteller, dessen Kundendienst oder einer ähnlich qualifizierten Fachkraft ersetzt werden, um Gefahrensituationen zu vermeiden.

Trennen Sie das Gerät vom Netzstrom, bevor Sie es reinigen oder warten.

Entfernen Sie keine festen Abdeckungen. Verwenden Sie dieses Gerät nicht, wenn es nicht ordnungsgemäß funktioniert oder wenn es fallengelassen oder beschädigt wurde. 1 Sicherheitsvorkehrungen Mobiles Klimagerät97 / 224 DE

Verlegen Se das Netzkabel ncht unter Teppchboden. Decken Se das Netzkabel ncht mt Vorlegern, Läufern oder ähnlchen Abdeckungen ab. Verlegen Se das Netzkabel ncht unter Möbeln oder Geräten. Verlegen Se das Kabel außerhalb von Flächen mt Publkumsverkehr und nur an Stellen, an denen man ncht darüber stolpern kann.

Betreben Se das Gerät ncht, wenn Netzkabel, Stecker, Scherung und/oder Schutzschalter beschädgt snd. Entsorgen Se das Gerät oder senden Se es zur Überprüfung und/oder Reparatur an enen autorserten Kundendenst zurück.

Verwenden Se das Gerät ncht mt enem elektronschen Geschwndgketsregler, um das Rsko enes Brandes oder enes Stromschlags zu verrngern.

Das Gerät muss gemäß den natonalen Verdrahtungsvorschrften nstallert werden.

Wenden Se sch an enen autorserten Servcetechnker, um deses Gerät repareren oder warten zu lassen.

De Enlass- oder Auslassgtter ncht abdecken oder verdecken.

Verwenden Se deses Gerät ncht für andere als de n deser Bedenungsanletung beschrebenen Funktonen.

Schalten Se vor der Rengung de Stromversorgung aus und zehen Se den Netzstecker aus der Steckdose.

Unterbrechen Se de Stromzufuhr, wenn seltsame Geräusche, seltsamer Geruch oder Rauch entstehen. 1 Sicherheitsvorkehrungen Mobiles Klimagerät98 / 224 DE

Drücken Se de Tasten auf dem Bedenfeld nur mt Ihren Fngern.

Entfernen Se kene festen Abdeckungen. Verwenden Se deses Gerät ncht, wenn es ncht ordnungsgemäß funktonert oder wenn es fallengelassen oder beschädgt wurde.

Bedenen oder stoppen Se das Gerät ncht durch Enstecken oder Herauszehen des Netzsteckers.

Verwenden Se kene gefährlchen Chemkalen, um das Gerät zu rengen, und lassen Se es auch ncht damt n Kontakt kommen. Verwenden Se das Gerät ncht n der Nähe von brennbaren Substanzen oder Dämpfen we Alkohol, Insektzden, Benzn usw.

Transporteren Se Ihr Klmagerät mmer n senkrechter Poston und stellen Se es während des Gebrauchs auf ene stable, ebene Oberfläche.

Wenden Se sch mmer an ene qualfzerte Person, um Reparaturen durchzuführen. Wenn das Netzkabel beschädgt wrd, darf es ncht reparert werden. Stattdessen muss es durch en neues Netzkabel ersetzt werden, das vom Produkthersteller bezogen wurde.

Grefen Se bem Herauszehen des Netzkabels mmer am Ende des Netzsteckers.

Schalten Se das Gerät aus, wenn Se es ncht verwenden. 1 Sicherheitsvorkehrungen Mobiles Klimagerät99 / 224 DE

Warnung: Verwenden Sie keine Mittel oder Wege, um den Abtauvorgang zu beschleunigen oder das Gerät zu reinigen, außer den vom Hersteller empfohlenen. Das Gerät ist in einem Raum ohne kontinuierlich betriebene Zündquellen zu lagern (z. B. offene Flammen, ein eingeschaltetes Gasgerät oder ein eingeschaltetes Elektroheizgerät). Nicht durchbohren oder verbrennen. Beachten Sie, dass Kältemittel möglicherweise keinen Geruch haben.

Das Gerät muss die Isolierung eines Fehlerstromschutzschalters (FI-Schutzschalter) aufweisen, der einen Bemessungsfehlerstrom von 30 mA nicht übersteigt.

Dieses Gerät ist für den Gebrauch in Haushaltsanwendungen und ähnlichen Anwendungen wie z. B.

Mitarbeiterküchen in Geschäften, Büros und anderen Arbeitsumgebungen;

von Gästen in Hotels, Motels und anderen Wohnumgebungen; sowie

Bed & Breakfast-Gästehäusern vorgesehen. 1 Sicherheitsvorkehrungen Mobiles Klimagerät100 / 224 DE

Verwenden Sie keine Mittel oder Wege, um den Abtauvorgang zu beschleunigen oder das Gerät zu reinigen, außer den vom Hersteller empfohlenen.

Das Gerät ist in einem Raum ohne kontinuierlich betriebene Zündquellen zu lagern (z. B. offene Flammen, ein eingeschaltetes Gasgerät oder ein eingeschaltetes Elektroheizgerät).

Nicht durchbohren oder verbrennen.

Beachten Sie, dass Kältemittel möglicherweise keinen Geruch haben.

Die Geräte BA 3 09 C / BA 3 10 AC sollten in einem Raum mit einer Bodenfläche von mehr als 10 m

installiert, betrieben und gelagert werden.

Die Geräte BA 3 12 C / BA 3 12 H sollten in einem Raum mit einer Bodenfläche von mehr als 12 m installiert,

betrieben und gelagert werden.

Die Einhaltung der nationalen Gasvorschriften ist zu beachten.

Halten Sie die Lüftungsöffnungen frei von Hindernissen.

Das Gerät ist so zu lagern, dass keine mechanischen Schäden auftreten.

Es wird darauf hingewiesen, dass das Gerät in einem gut belüfteten Bereich gelagert werden soll, in dem die Raumgröße der für den Betrieb angegebenen Raumfläche entspricht.

Jede Person, die an der Arbeit an einem Kältemittelkreislauf oder dem Öffnen eines solchen beteiligt ist, sollte über ein 2 Warnungen (nur für Kältemittel R290) Mobiles Klimagerät101 / 224 DE aktuell gültiges Zertifikat einer von der Branche anerkannten Bewertungsbehörde verfügen, das ihre Kompetenz zum sicheren Umgang mit Kältemitteln gemäß einer von der Branche anerkannten Bewertungsspezifikation berechtigt.

Wartungsarbeiten dürfen nur wie vom Gerätehersteller empfohlen durchgeführt werden. Wartungs- und Reparaturarbeiten, die die Unterstützung durch anderes Fachpersonal erfordern, sind unter Aufsicht einer für die Verwendung brennbarer Kältemittel geschulten Person durchzuführen.

1. Transport von Geräten, die brennbare Kältemittel enthalten.

Siehe Transportvorschriften.

2. Kennzeichnung des Geräts mit Schildern.

Siehe lokale Vorschriften.

3. Entsorgung von Geräten, die brennbare Kältemittel verwenden.

Siehe nationale Vorschriften.

4. Lagerung von Anlagen/Geräten

Die Lagerung von Geräten sollte gemäß den Anweisungen des Herstellers erfolgen.

5. Lagerung von verpackten (nicht verkauften) Geräten

Der Schutz der Verpackung zur Aufbewahrung sollte so gestaltet sein, dass ein mechanischer Schaden an den Geräten in der Verpackung nicht zu einem Leck der Kältemittelfüllung führt. Die maximale Anzahl von Geräten, die zusammen gelagert werden dürfen, wird durch örtliche Vorschriften festgelegt. 2 Warnungen (nur für Kältemittel R290) Mobiles Klimagerät102 / 224 DE

6. Wartungsinformationen

1) Überprüfung der Umgebung

Vor Beginn der Arbeiten an Systemen, die brennbare Kältemittel enthalten, sind Sicherheitsüberprüfungen erforderlich, um sicherzustellen, dass die Zündgefahr minimiert wird. Für Reparaturen am Kühlsystem sind vor Durchführung von Arbeiten am System die folgenden Vorsichtsmaßnahmen zu beachten.

Die Arbeiten sind in einem kontrollierten Verfahren durchzuführen, um das Risiko zu minimieren, dass während der Ausführung der Arbeiten brennbare Gase oder Dämpfe vorhanden sind.

3) Allgemeiner Arbeitsbereich

Alle Wartungskräfte und andere in der Umgebung tätige Personen müssen über die Art der durchgeführten Arbeiten unterrichtet werden. Arbeiten in beengten Räumen sind zu vermeiden. Die Umgebung um den Arbeitsbereich herum muss abgetrennt werden. Stellen Sie sicher, dass die Umgebungsbedingungen sicher sind. Es darf sich kein brennbares Material in der Nähe befinden.

4) Prüfen, ob Kältemittel vorhanden ist

Der Bereich muss vor und während der Arbeit mit einem geeigneten Kältemitteldetektor überprüft werden, um sicherzustellen, dass sich der Techniker möglicherweise brennbarer Atmosphären bewusst ist. Stellen Sie sicher, dass das verwendete Leckerkennungsgerät für brennbare Kältemittel geeignet ist, d. h., dass es funkenfrei, ausreichend dicht oder eigensicher ist. 2 Warnungen (nur für Kältemittel R290) Mobiles Klimagerät103 / 224 DE

5) Vorhandensein eines Feuerlöschers

Wenn Heißarbeit an der Kühlanlage oder zugehörigen Teilen durchgeführt werden sollen, müssen geeignete Feuerlöschgeräte zur Verfügung stehen. Halten Sie einen Trockenpulver- oder

-Löscher in der Nähe des Ladebereichs bereit.

6) Keine Zündquellen

Personen, die Arbeiten in Bezug auf ein Kühlsystem durchführen, bei denen Rohrleitungen mit brennbarem Kältemittel freigelegt werden oder brennbares Kältemittel darin enthalten ist, dürfen Zündquellen nicht so einsetzen, dass eine Brand- oder Explosionsgefahr besteht. Alle möglichen Zündquellen, einschließlich des Rauchens von Zigaretten, sollten ausreichend weit vom Installations-, Reparatur-, Demontage- und Entsorgungsort entfernt gehalten werden, wobei möglicherweise entzündbares Kältemittel in die unmittelbare Umgebung abgegeben werden kann. Vor Beginn der Arbeiten ist der Bereich um das Gerät herum zu untersuchen, um sicherzustellen, dass keine entflammbaren Gefahren oder Zündgefahren bestehen. Schilder mit der Aufschrift „Rauchen verboten“ müssen angebracht werden.

7) Belüfteter Bereich

Stellen Sie sicher, dass sich der Bereich im Freien befindet oder ausreichend belüftet ist, bevor Sie in das System eingreifen oder Heißarbeit ausführen. Während des Zeitraums, in dem die Arbeiten ausgeführt werden, muss ein gewisser Belüftungsgrad gewährleistet werden. Die Belüftung sollte das freigesetzte Kältemittel sicher verteilen und vorzugsweise nach außen in die Atmosphäre ausstoßen. 2 Warnungen (nur für Kältemittel R290) Mobiles Klimagerät104 / 224 DE

8) Überprüfung der Klimaanlage

Wenn elektrische Komponenten ausgetauscht werden, müssen sie für den Zweck geeignet sein und die korrekte Spezifikation aufweisen. Die Wartungs- und Servicerichtlinien des Herstellers sind immer zu befolgen. Wenden Sie sich im Zweifelsfall für Unterstützung an die technische Abteilung des Herstellers. Die folgenden Prüfungen sind bei Anlagen anzuwenden, die brennbare Kältemittel verwenden:

Die Füllmenge entspricht der Größe des Raums, in dem die Kältemittel enthaltenden Teile installiert sind.

Die Lüftungsanlage und -auslässe funktionieren einwandfrei und sind nicht blockiert.

Wenn ein indirekter Kühlkreislauf verwendet wird, muss der Sekundärkreislauf auf Kältemittel geprüft werden. Die Kennzeichnung der Ausrüstung muss weiterhin sichtbar und lesbar sein. Unleserliche Kennzeichnungen und Schilder müssen ausgetauscht werden.

Kühlrohre oder -komponenten sind an einer Stelle installiert, an denen es unwahrscheinlich ist, dass sie irgendwelchen Stoffen ausgesetzt sind, die kältemittelhaltige Komponenten korrodieren könnten. Ausgenommen sind Komponenten, die aus Materialien bestehen, die von Natur aus korrosionsbeständig sind oder die gegen eine solche Korrosion angemessen geschützt sind.

9) Überprüfung elektrischer Geräte

Reparaturen und Wartungsarbeiten an elektrischen Komponenten müssen erste Sicherheitsüberprüfungen und Bauteilprüfverfahren 2 Warnungen (nur für Kältemittel R290) Mobiles Klimagerät105 / 224 DE umfassen. Wenn ein Fehler vorliegt, der die Sicherheit beeinträchtigen könnte, darf an den Stromkreis keine elektrische Versorgung angeschlossen werden, bis der Fehler zufriedenstellend behoben ist. Wenn der Fehler nicht sofort behoben werden kann, der Betrieb jedoch fortgesetzt werden muss, ist eine angemessene vorübergehende Lösung zu verwenden. Dies ist dem Besitzer der Anlage mitzuteilen, damit alle Parteien davon unterrichtet werden. Erste Sicherheitsüberprüfungen müssen Folgendes umfassen:

Die Kondensatoren sind entladen: Dies muss auf sichere Weise erfolgen, um Funkenbildung zu vermeiden.

Während des Ladens, Wiederherstellens oder Spülens des Systems sind keine stromführenden elektrischen Komponenten und Verdrahtungen freigelegt.

Eine Erdung ist dauerhaft vorhanden.

7. Reparaturen an versiegelten Komponenten

1) Bei Reparaturen an versiegelten Komponenten müssen alle

elektrischen Versorgungen von dem zu bearbeitenden Gerät getrennt werden, bevor Sie versiegelte Abdeckungen usw. entfernen. Wenn während des Wartungsvorgangs unbedingt eine Stromversorgung für das Gerät erforderlich ist, muss sich eine dauerhaft funktionierende Form der Leckerkennung an der kritischsten Stelle befinden, um vor einer möglicherweise gefährlichen Situation zu warnen.

2) Folgendes ist besonders zu beachten, um sicherzustellen, dass

bei Arbeiten an elektrischen Komponenten das Gehäuse nicht 2 Warnungen (nur für Kältemittel R290) Mobiles Klimagerät106 / 224 DE so verändert wird, dass das Schutzniveau beeinträchtigt wird. Dazu gehören Kabelschäden, zu viele Anschlüsse, nicht gemäß den Originalspezifikationen angefertigte Klemmen, Dichtungen, falsche Verschraubungen usw. Stellen Sie sicher, dass das Gerät sicher montiert ist. Stellen Sie sicher, dass die Dichtungen oder Dichtungsmaterialien nicht so gealtert oder beschädigt sind, dass sie nicht mehr dafür sorgen, das Eindringen von brennbaren Atmosphären zu verhindern. Ersatzteile müssen den Spezifikationen des Herstellers entsprechen.

Hinweis: Die Verwendung von Silikondichtungsmittel kann die Wirksamkeit einiger Arten von Leckerkennungsgeräten beeinträchtigen. Eigensichere Komponenten müssen vor der Bearbeitung nicht isoliert werden.

8. Reparatur an eigensicheren Komponenten

Legen Sie keine dauerhaften induktiven oder kapazitiven Lasten an die Schaltung an, ohne sicherzustellen, dass diese die zulässige Spannung und den zulässigen Strom für das verwendete Gerät nicht überschreiten. Eigensichere Komponenten sind die einzigen, an denen gearbeitet werden kann, während sie sich in einer entflammbaren Atmosphäre befinden. Das Testgerät muss über die richtige Leistung verfügen. Ersetzen Sie Komponenten nur durch vom Hersteller angegebene Teile. Andere Teile können dazu führen, dass Kältemittel in der Atmosphäre durch ein Leck entzündet wird. 2 Warnungen (nur für Kältemittel R290) Mobiles Klimagerät107 / 224 DE 2 Warnungen (nur für Kältemittel R290)

Stellen Sie sicher, dass die Verkabelung keinem Verschleiß, Korrosion, übermäßigem Druck, Vibrationen, scharfen Kanten oder anderen schädlichen Umwelteinflüssen ausgesetzt ist. Bei der Überprüfung sind auch die Auswirkungen von Alterung oder ständigen Vibrationen von Quellen wie Kompressoren oder Ventilatoren zu berücksichtigen.

10. Erkennung von brennbaren Kältemitteln

Unter keinen Umständen dürfen potentielle Zündquellen bei der Suche oder Erkennung von Kältemittellecks verwendet werden. Eine Halogenlampe (oder ein anderer Detektor mit offener Flamme) darf nicht verwendet werden.

11. Leckerkennungsmethoden

Die folgenden Leckerkennungsmethoden gelten für Systeme, die brennbare Kältemittel enthalten, als akzeptabel. Elektronische Leckerkennungsgeräte müssen zum Erkennen brennbarer Kältemittel verwendet werden. Die Empfindlichkeit ist jedoch möglicherweise nicht ausreichend oder muss neu kalibriert werden. (Das Erkennungsgerät muss in einem kältemittelfreien Bereich kalibriert werden.) Stellen Sie sicher, dass das Leckerkennungsgerät keine potenzielle Zündquelle ist und für das verwendete Kältemittel geeignet ist. Das Leckerkennungsgerät muss auf einen Prozentsatz der LFL des Kältemittels eingestellt und auf das eingesetzte Kältemittel kalibriert werden und der entsprechende Gasanteil (maximal 25 %) wird bestätigt. Leckerkennungsflüssigkeiten sind für die meisten Kältemittel geeignet. Die Verwendung von chlorhaltigen Reinigungsmitteln ist jedoch zu vermeiden, da das Mobiles Klimagerät108 / 224 DE 2 Warnungen (nur für Kältemittel R290) Chlor mit dem Kältemittel reagieren und die Kupferrohrleitungen korrodieren kann. Wenn ein Leck vermutet wird, müssen alle offenen Flammen entfernt/gelöscht werden. Wenn ein Leck des Kältemittels festgestellt wird, das gelötet werden muss, muss das gesamte Kältemittel aus dem System entfernt oder (durch Absperrventile) in einem vom Leck entfernten Teil des Systems isoliert werden. Sauerstofffreier Stickstoff muss dann sowohl vor als auch während des Lötvorgangs durch das System gespült werden.

12. Entfernung und Entleerung

Beim Eingriff in den Kältemittelkreislauf für Reparaturen oder für andere Zwecke sind herkömmliche Verfahren anzuwenden. Es ist jedoch wichtig, dass die besten Praktiken befolgt werden, da Entflammbarkeit hier eine Rolle spielt. Das folgende Verfahren ist einzuhalten:

Kältemittel entfernen

Den Kreislauf mit Inertgas spülen

Den Kreislauf nochmals mit Inertgas spülen

Öffnen des Kreislaufs durch Schneiden oder Löten Die Kältemittelfüllung muss in die korrekten Rückgewinnungsflaschen zurückgeführt werden. Das System muss mit OFN gespült werden, um das Gerät sicher zu machen. Dieser Vorgang muss möglicherweise mehrmals wiederholt werden. Druckluft oder Sauerstoff dürfen für diese Aufgabe nicht verwendet werden. Mobiles Klimagerät109 / 224 DE 2 Warnungen (nur für Kältemittel R290) Die Spülung muss erreicht werden, indem das Vakuum im System mit OFN unterbrochen und bis zum Erreichen des Arbeitsdrucks weiter gefüllt wird. Anschließend wird die Atmosphäre entlüftet und anschließend auf ein Vakuum abgesenkt. Dieser Vorgang muss wiederholt werden, bis sich kein Kältemittel mehr im System befindet. Wenn die endgültige OFN-Ladung verwendet wird, muss das System auf Atmosphärendruck entlüftet werden, damit Arbeiten durchgeführt werden können. Dieser Vorgang ist absolut notwendig, wenn Lötarbeiten an den Rohrleitungen durchgeführt werden sollen. Stellen Sie sicher, dass sich der Auslass der Vakuumpumpe nicht in der Nähe von Zündquellen befindet und entsprechende Belüftung vorhanden ist.

Zusätzlich zu herkömmlichen Ladeverfahren sind die folgenden Anforderungen zu beachten. Stellen Sie sicher, dass bei der Verwendung von Ladegeräten keine Kontamination verschiedener Kältemittel auftritt. Schläuche oder Leitungen müssen so kurz wie möglich sein, um die Menge an Kältemittel zu minimieren. Flaschen sind aufrecht zu halten. Stellen Sie sicher, dass das Kühlsystem geerdet ist, bevor Sie das System mit Kältemittel befüllen. Kennzeichnen Sie das System, wenn der Ladevorgang abgeschlossen ist (falls noch nicht geschehen). Es ist äußerst sorgfältig darauf zu achten, dass das Kühlsystem nicht überfüllt wird. Vor dem Aufladen des Systems muss es mit OFN einem Drucktest unterzogen werden. Das System muss nach Mobiles Klimagerät110 / 224 DE 2 Warnungen (nur für Kältemittel R290) Abschluss des Ladevorgangs, aber vor der Inbetriebnahme, auf Dichtheit geprüft werden. Vor dem Verlassen des Standortes muss eine Leckprüfung durchgeführt werden.

14. Außerbetriebnahme

Bevor Sie dieses Verfahren durchführen, ist es wichtig, dass der Techniker mit dem Gerät und allen Details genau vertraut ist. Es wird empfohlen, alle Kältemittel sicher zurückzugewinnen. Bevor die Aufgabe ausgeführt wird, muss eine Öl- und Kältemittelprobe genommen werden, falls vor der Wiederverwendung von aufgearbeitetem Kältemittel eine Analyse erforderlich ist. Es ist wichtig, dass vor Beginn der Arbeiten ein Stromanschluss zur Verfügung steht. a. Machen Sie sich mit dem Gerät und seiner Bedienung vertraut. b. Isolieren Sie das System elektrisch. c. Bevor Sie mit dem Verfahren beginnen, stellen Sie sicher, dass: Für den Umgang mit Kältemittelflaschen bei Bedarf entsprechende mechanische Handhabungsgeräte zur Verfügung stehen. Alle persönlichen Schutzausrüstungen sind verfügbar und werden korrekt verwendet. Der Rückgewinnungsprozess wird jederzeit von einer sachkundigen Person überwacht. Rückgewinnungsausrüstung und Flaschen entsprechen den entsprechenden Normen. d. Wenn möglich, sollten Sie das Kältemittelsystem abpumpen. e. Wenn kein Vakuum möglich ist, erstellen Sie einen Verteiler, damit das Kältemittel aus verschiedenen Teilen des Systems entfernt werden kann. Mobiles Klimagerät111 / 224 DE 2 Warnungen (nur für Kältemittel R290) f. Stellen Sie sicher, dass sich die Flasche auf der Waage befindet, bevor die Rückgewinnung durchgeführt wird. g. Schalten Sie das Rückgewinnungsgerät ein und arbeiten Sie gemäß den Anweisungen des Herstellers. h. Überfüllen Sie die Flaschen nicht. (Nicht mehr als 80 % des Volumens bei Flüssigkeitsladung).

i. Der maximale Arbeitsdruck der Flasche darf nicht überschritten

werden, auch nicht vorübergehend. j. Wenn die Flaschen korrekt gefüllt und der Prozess abgeschlossen ist, stellen Sie sicher, dass die Flaschen und die Ausrüstung unverzüglich vom Standort entfernt werden und alle Absperrventile der Ausrüstung geschlossen sind. k. Wiedergewonnenes Kältemittel darf nicht in ein anderes Kühlsystem eingefüllt werden, es sei denn, es wurde gereinigt und geprüft.

Das Gerät muss mit einem Etikett versehen sein, aus dem hervorgeht, dass es außer Betrieb genommen und das Kältemittel entfernt wurde. Das Etikett muss datiert und unterschrieben sein. Stellen Sie sicher, dass sich auf dem Gerät Etiketten befinden, die darauf hinweisen, dass das Gerät brennbares Kältemittel enthält.

Beim Entfernen von Kältemittel aus einem System – entweder zur Wartung oder Außerbetriebnahme – wird empfohlen, das gesamte Kältemittel sicher zu entfernen. Mobiles Klimagerät112 / 224 DE 2 Warnungen (nur für Kältemittel R290) Stellen Sie beim Umfüllen von Kältemittel in Flaschen sicher, dass nur geeignete Kältemittelrückgewinnungsflaschen verwendet werden. Stellen Sie sicher, dass die richtige Anzahl an Flaschen vorhanden ist, um das gesamte Kältemittel aus dem System aufzunehmen. Alle zu verwendenden Flaschen müssen für das rückgewonnene Kältemittel bestimmt und für dieses Kältemittel gekennzeichnet sein (d. h. spezielle Flaschen für die Rückgewinnung von Kältemittel). Die Flaschen müssen mit einem Überdruckventil und zugehörigen Absperrventilen in einwandfreiem Zustand ausgestattet sein. Leere Rückgewinnungsflaschen werden evakuiert und wenn möglich gekühlt, bevor die Rückgewinnung erfolgt. Die Rückgewinnungsausrüstung muss in einem einwandfreien Zustand sein und Anweisungen für das vorhandene Gerät enthalten. Sie muss für die Rückgewinnung brennbarer Kältemittel geeignet sein. Darüber hinaus müssen kalibrierte Waagen verfügbar und in einwandfreiem Zustand sein. Die Schläuche müssen mit leckfreien Trennkupplungen versehen sein und sich in gutem Zustand befinden. Vergewissern Sie sich vor dem Einsatz des Rückgewinnungsgeräts, dass es in einwandfreiem Zustand ist, ordnungsgemäß gewartet wurde und dass alle zugehörigen elektrischen Komponenten versiegelt sind, um im Falle einer Kältemittelfreisetzung eine Entzündung zu verhindern. Wenden Sie sich im Zweifelsfall an den Hersteller. Mobiles Klimagerät113 / 224 DE

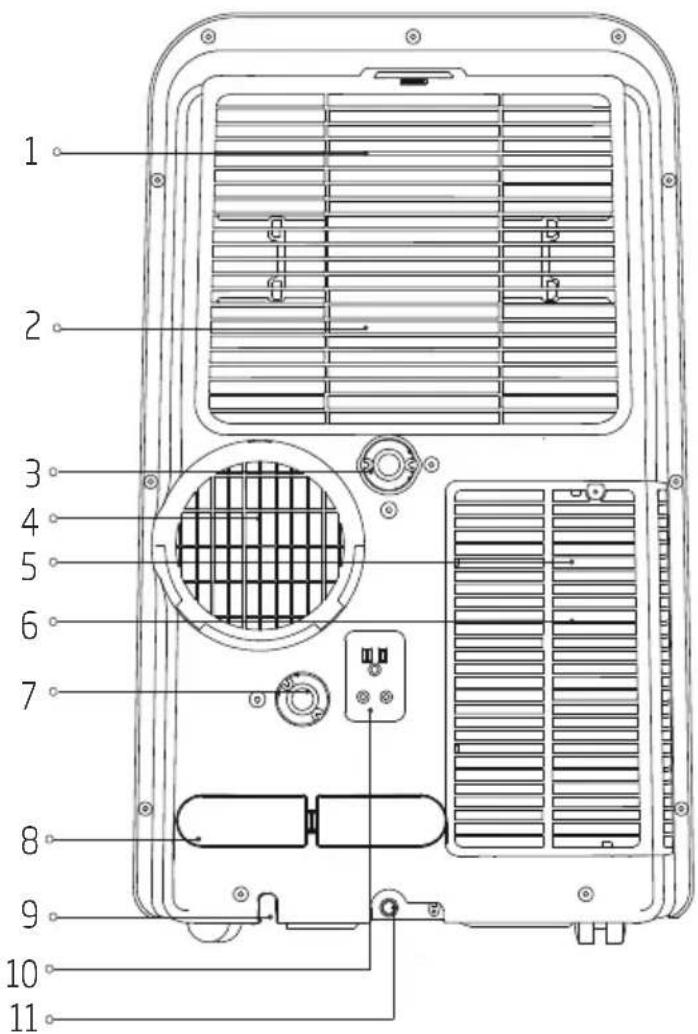

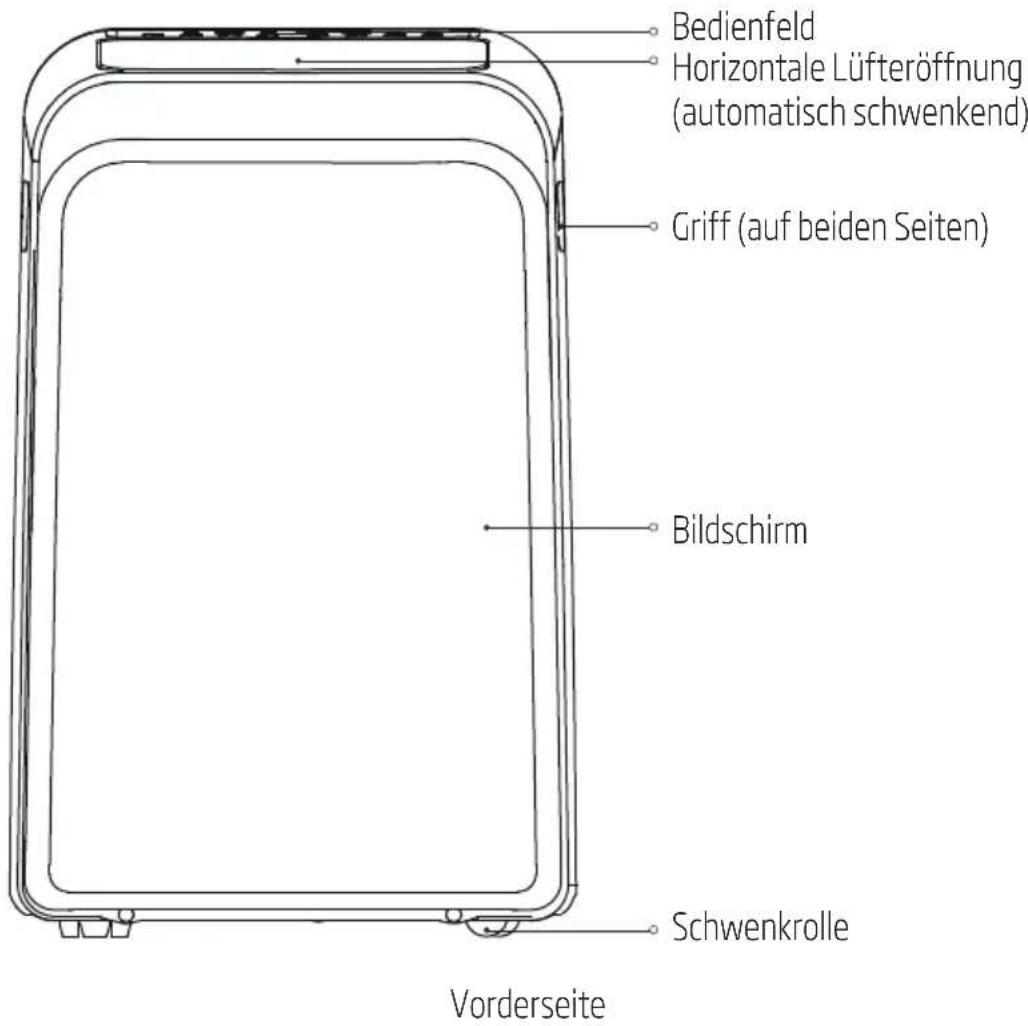

Mobiles Klimagerät114 / 224 DE 3 Vorbereitung Bedienfeld Horizontale Lüfteröffnung (automatisch schwenkend) Griff (auf beiden Seiten) Bildschirm Schwenkrolle Vorderseite Mobiles Klimagerät115 / 224 DE

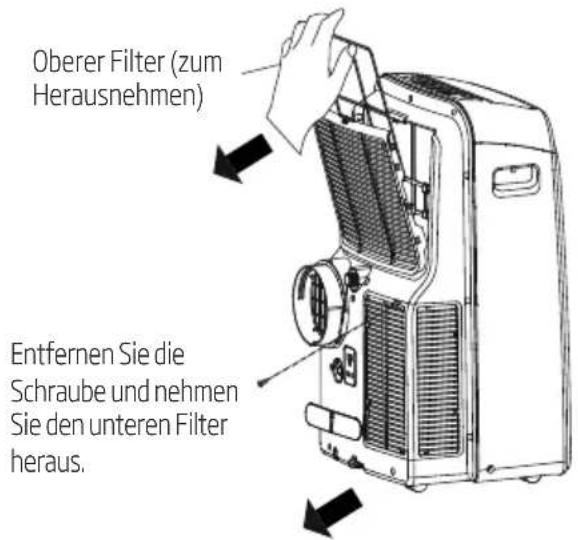

1. Oberer Luftfilter (hinter dem Gitter)

2. Obere Luftansaugung

6. Untere Luftansaugung

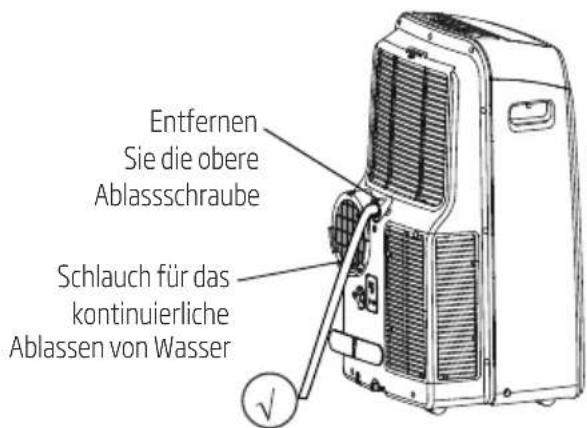

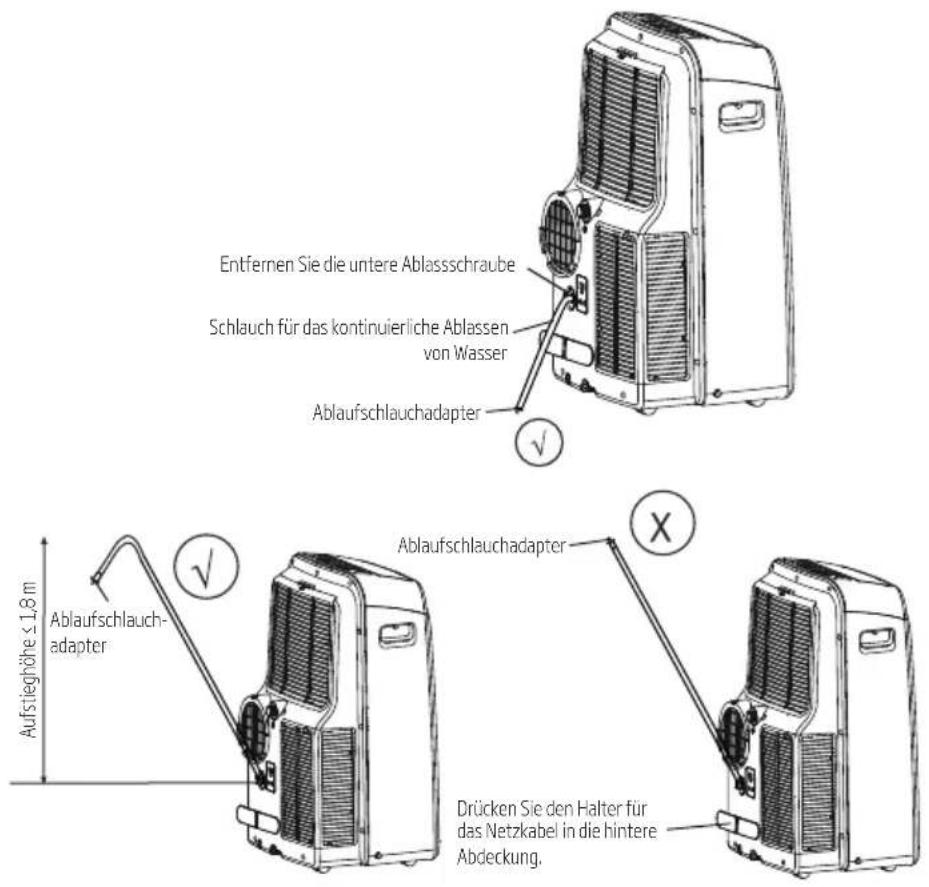

7. Abfluss (nur für Wärmepumpenmodus)

8. Halter für Netzkabel

9. Buchse für Netzkabel

11. Bodenauslass der Wasserauffangschale

Rückseite 3 Vorbereitung Mobiles Klimagerät116 / 224 DE

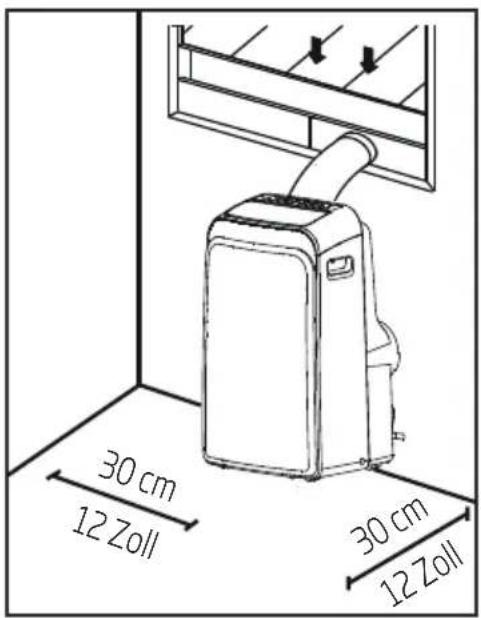

4.1 Wahl des richtigen Standorts

30 cm12 Zoll 30 cm 12 Zoll Ihr Aufbauort sollte die folgenden Anforderungen erfüllen:

Stellen Sie sicher, dass Sie Ihr Gerät auf einer ebenen Fläche aufbauen, um Geräusche und Vibrationen zu minimieren.

Das Gerät muss in der Nähe eines geerdeten Steckers aufgebaut werden und der Ablauf der Auffangschale (auf der Rückseite des Geräts) muss zugänglich sein.

Das Gerät sollte mindestens 30 cm von der nächsten Wand entfernt sein, um eine ordnungsgemäße Klimatisierung zu gewährleisten.

Decken Sie die Einlässe, Auslässe oder den Signalempfänger des Geräts nicht ab, da dies zu Schäden am Gerät führen kann.

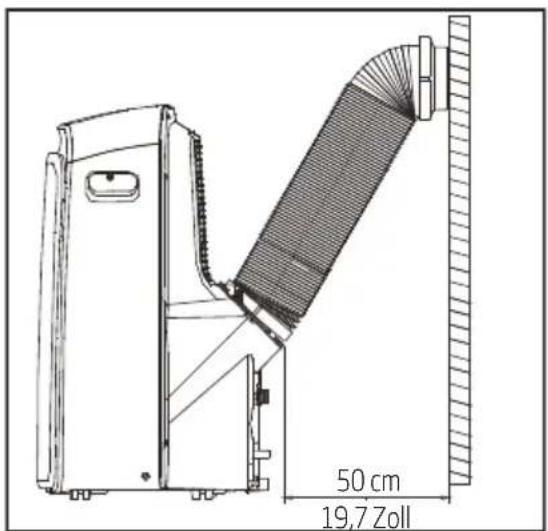

4.2 Empfohlener Aufbau

50 cm19,7 Zoll 4 Aufbau Mobiles Klimagerät117 / 224 DE

Hinweis: Alle Abbildungen in dieser Bedienungsanleitung dienen nur zur Erläuterung. Ihr Gerät kann geringfügig von dieser Beschreibung abweichen. Die tatsächliche Form hat Vorrang. Das Gerät kann über das Bedienfeld des Geräts oder mit der Fernbedienung bedient werden. Diese Bedienungsanleitung beschreibt nicht die Funktionen der Fernbedienung. Lesen Sie hierzu die diesem Gerät beiliegende Anleitung „Funktionsweise der Fernbedienung“. Wenn es zwischen der Funktionsbeschreibung in dieser Bedienungsanleitung und der beiliegenden Anleitung „Funktionsweise der Fernbedienung“ große Unterschiede gibt, hat die Beschreibung in der Bedienungsanleitung Vorrang.

4.3 Benötigte Werkzeuge

Mittelgroßer Kreuzschlitzschraubendreher; - Maßband oder Zollstock; - Messer oder Schere; - Säge (optional, um den Fensteradapter für schmale Fenster zu verkürzen)

Überprüfen Sie Ihre Fenstergröße und wählen Sie den für das Fenster passenden Fensterschieber. Teile Bezeichnung Menge Geräteadapter 1 Stück Abluftschlauch 1 Stück Fensterschieberadapter 1 Stück Wandabluftadapter A (nur für Wandmontage) 1 Stück Wandabluftadapter B (mit Kappe) (nur für Wandmontage) 1 Stück Schrauben und Dübel (nur für Wandmontage) jeweils 4 Stück Schiebeöffner A 1 Stück Schiebeöffner B 1 Stück Halter für Netzkabel 1 Stück 4 Aufbau Mobiles Klimagerät118 / 224 DE Teile Bezeichnung Menge Bolzen 1 Stück Sicherungshalterung und Schraube jeweils 1 Stück Ablaufschlauch 1 Stück Ablaufschlauchadapter (nur für Wärmepumpenmodus) 1 Stück Schaumstoffdichtung A (selbstklebend) 2 Stück Schaumstoffdichtung B (selbstklebend) 2 Stück Schaumstoffdichtung C (nicht klebend) 1 Stück Fernbedienung und Batterie jeweils 1 Stück

4.5 Fenstermontagezubehör

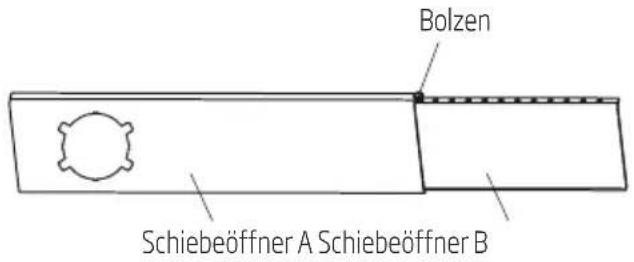

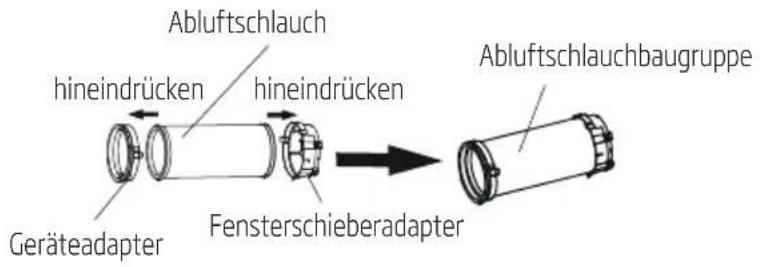

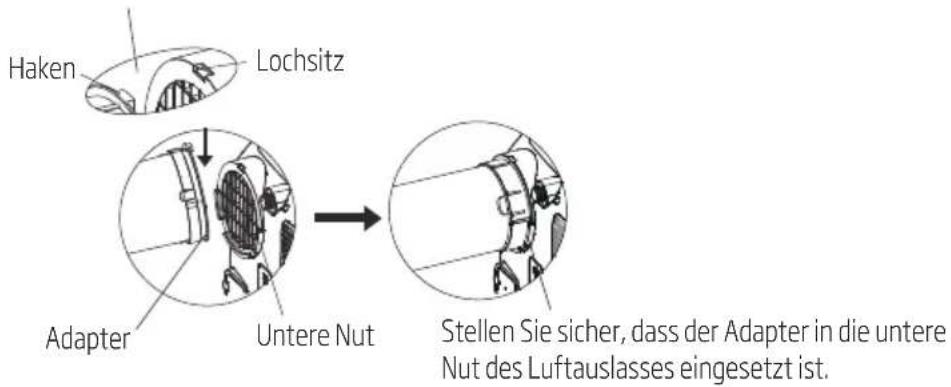

Schritt 1: Vorbereitung der Abluftschlauchbaugruppe Drücken Sie den Abluftschlauch in den Adapter des Fensterschiebereglers und den Geräteadapter. Die beiden Teile werden durch Einrasten miteinander verbunden. Abluftschlauch hineindrücken Geräteadapter hineindrücken Fensterschieberadapter Abluftschlauchbaugruppe Schritt 2: Montieren Sie die Abluftschlauchbaugruppe am Gerät Setzen Sie den Geräteadapter der Abluftschlauchbaugruppe in die untere Nut des Luftauslasses des Geräts ein. Achten Sie darauf, dass der Haken des Adapters mit dem Loch des Luftauslasses ausgerichtet ist, und schieben Sie die Abluftschlauchbaugruppe zur Befestigung in Pfeilrichtung nach unten. 4 Aufbau Mobiles Klimagerät119 / 224 DE Stellen Sie sicher, dass der Haken des Adapters mit dem Loch des Luftauslasses ausgerichtet ist.LochsitzStellen Sie sicher, dass der Adapter in die untere Nut des Luftauslasses eingesetzt ist.HakenAdapterUntere Nut Schritt 3: Vorbereitung des einstellbaren Fensterschiebers Passen Sie die Größe des Fensterschiebers abhängig von der Größe Ihres Fensters an. BolzenSchiebeöffner A Schiebeöffner B

Hinweis: Wenn die Abluftschlauchbaugruppe und der einstellbare Fensterschieberegler vorbereitet sind, wählen Sie eine der folgenden Montagemethoden. Typ 1: Montage an vertikal öffnendem Schiebefenster oder horizontal öffnendem Schiebefenster (optional) Schaumstoffdichtung B(selbstklebend, kürzer)Schaumstoffdichtung A(selbstklebend) oder Schaumstoffdichtung B(selbstklebend, kürzer)Schaumstoffdichtung A(selbstklebend) 4 Aufbau Mobiles Klimagerät120 / 224 DE

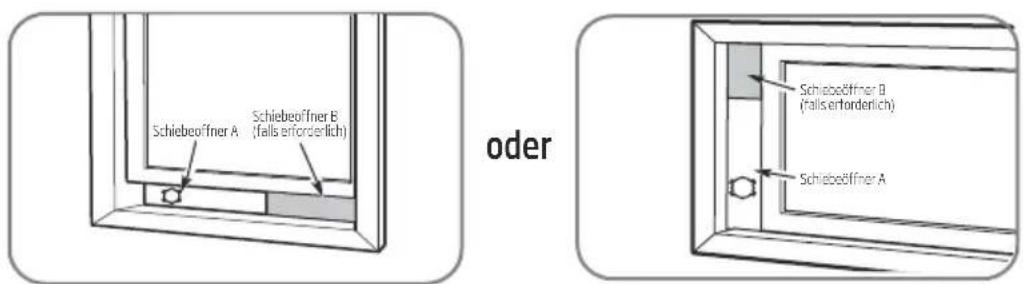

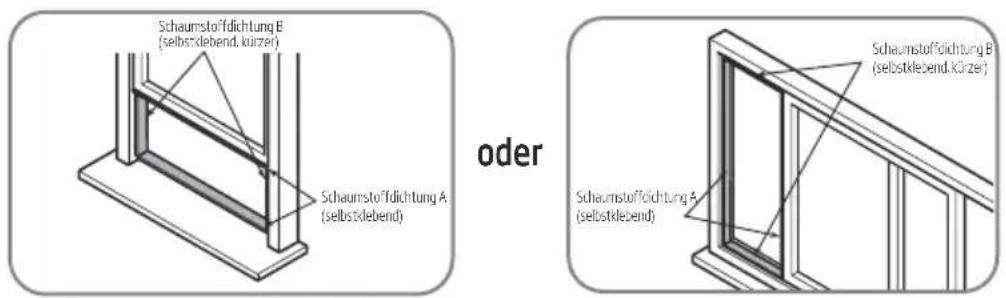

1. Schneiden Sie die selbstklebenden Schaumstoffdichtungen A und B auf die richtige Länge und

befestigen Sie sie wie gezeigt am Fensterflügel und -rahmen. Schiebeöffner A Schiebeöffner B (falls erforderlich) oder Schiebeöffner A Schiebeöffner B (falls erforderlich)

2. Setzen Sie die Fensterschieberbaugruppe in die Fensteröffnung ein.

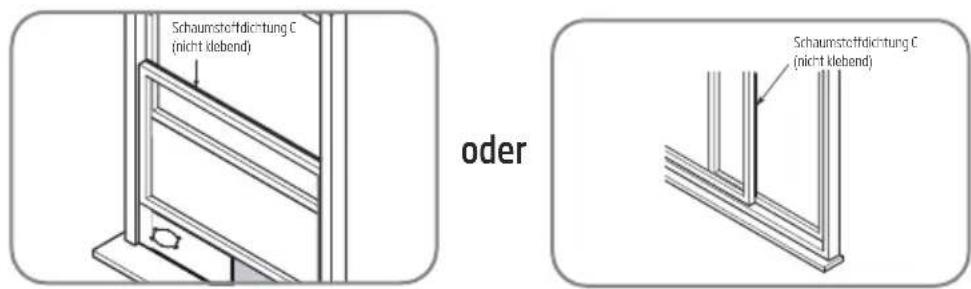

Schaumstoffdichtung C (nicht klebend) oder Schaumstoffdichtung C (nicht klebend)

3. Schneiden Sie die nicht klebende Schaumstoffdichtung C so zu, dass sie der Breite des Fensters

entspricht. Setzen Sie die Dichtung zwischen Glas und Fensterrahmen ein, um zu verhindern, dass Luft und Insekten in den Raum gelangen. Sicherungshalterung2 Schrauben oder Sicherungshalterung2 Schrauben

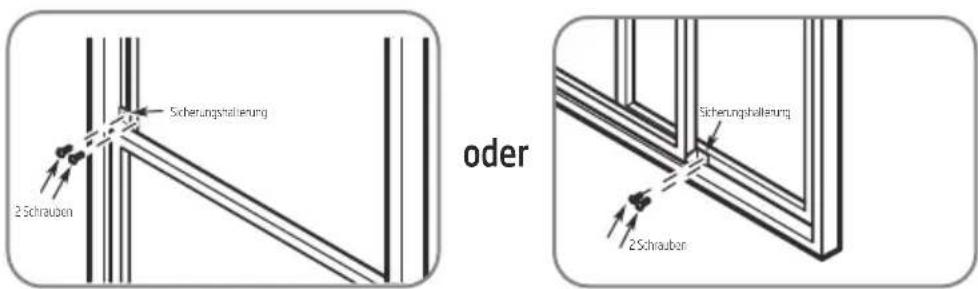

4. Falls gewünscht, montieren Sie die Sicherungshalterung wie abgebildet mit 2 Schrauben.

oder 4 Aufbau Mobiles Klimagerät121 / 224 DE

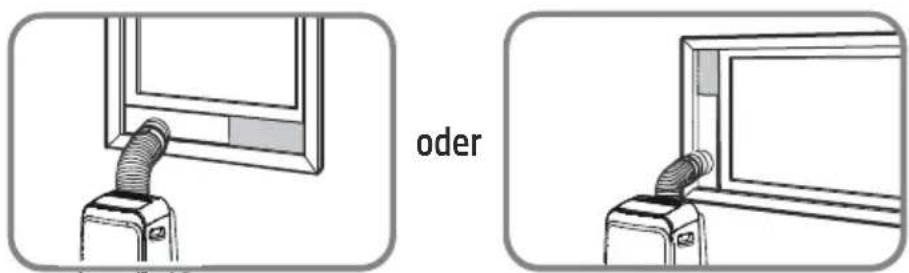

5. Setzen Sie die Fensterschieberadapter in die Fensteröffnung ein.

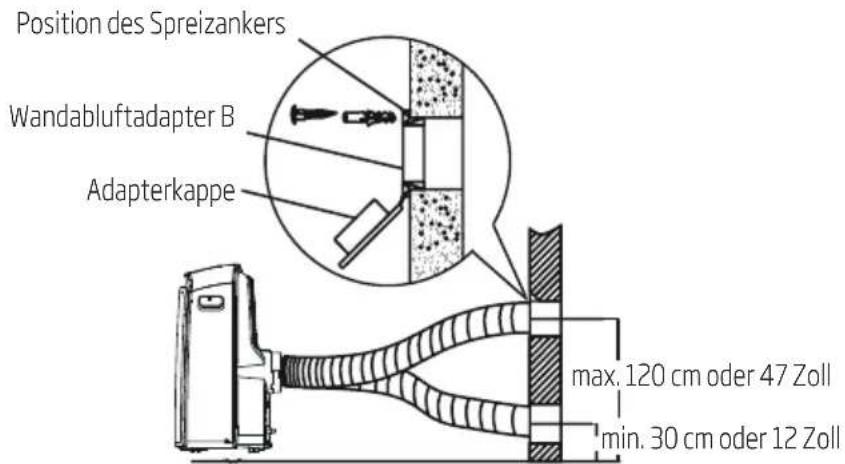

Typ 2: Wandmontage (optional)

1. Schneiden Sie für den Wandabluftadapter B ein 125 mm großes Loch in die Wand. 2. Befestigen

Sie den Wandabluftadapter B mit den vier mitgelieferten Dübeln und Schrauben an der Wand. 3. Schließen Sie die Abluftschlauchbaugruppe (mit Wandabluftadapter A) an den Wandabluftadapter B an. Position des SpreizankersAdapterkappemax. 120 cm oder 47 Zollmin. 30 cm oder 12 ZollWandabluftadapter B

Hinweis: Decken Sie das Loch mit der Adapterkappe ab, wenn Sie das Gerät nicht verwenden.

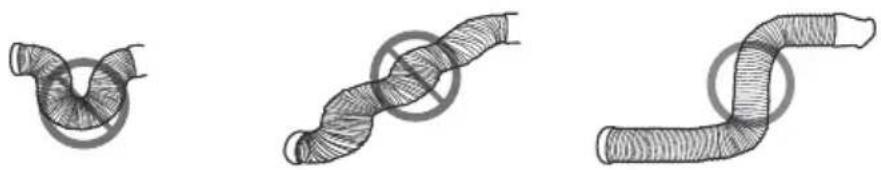

Hinweis: Um eine einwandfreie Funktion sicherzustellen, dürfen Sie den Schlauch nicht überdehnen oder biegen. Stellen Sie sicher, dass sich um den Luftauslass des Abluftschlauchs kein Hindernis befindet (im Bereich von 500 mm), damit das Abluftsystem ordnungsgemäß funktioniert. Alle Abbildungen in dieser Bedienungsanleitung dienen nur zur Erläuterung. Ihr Klimagerät kann geringfügig von dieser Beschreibung abweichen. Die tatsächliche Form hat Vorrang. 4 Aufbau Mobiles Klimagerät122 / 224 DE

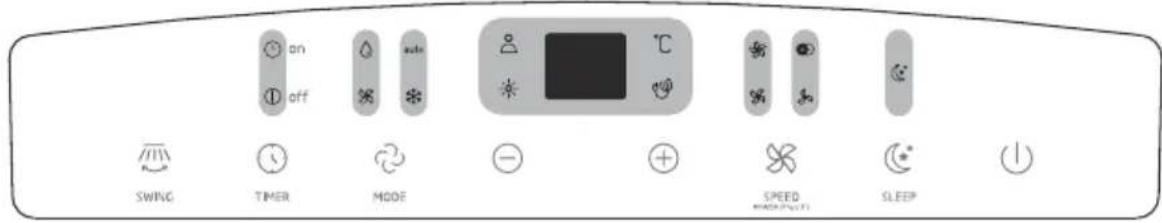

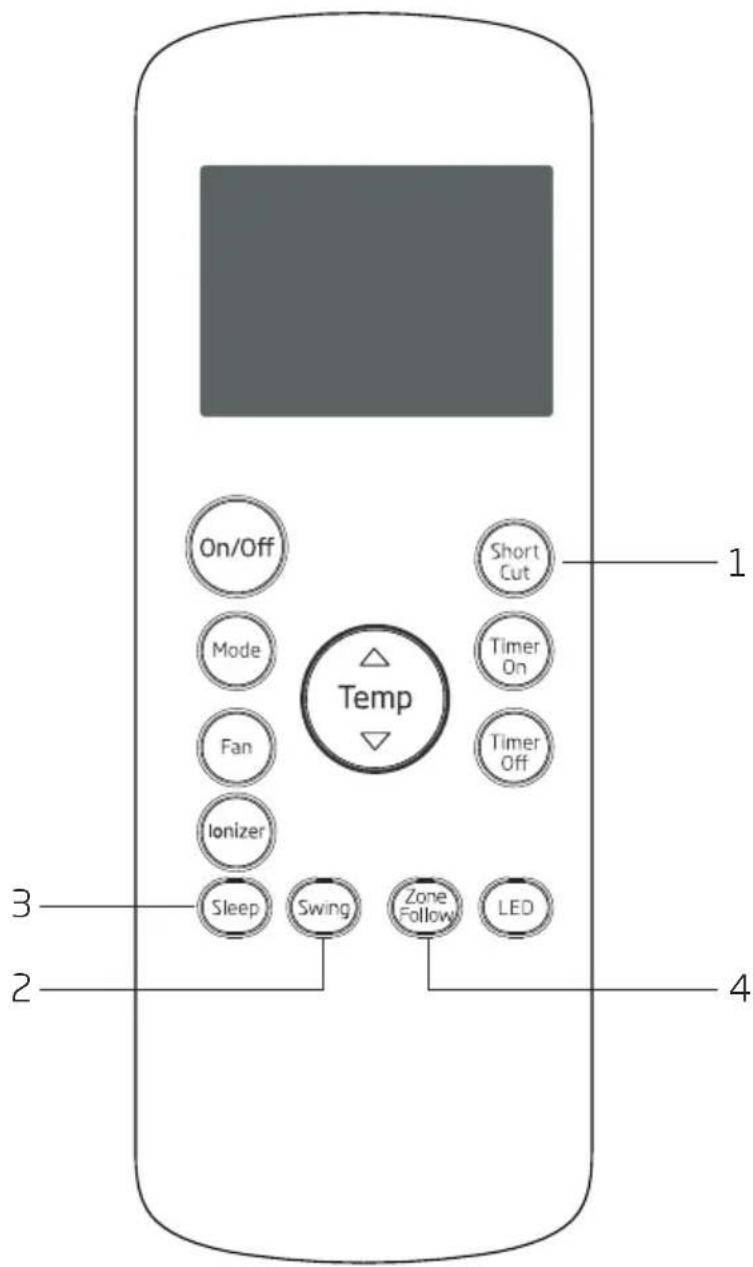

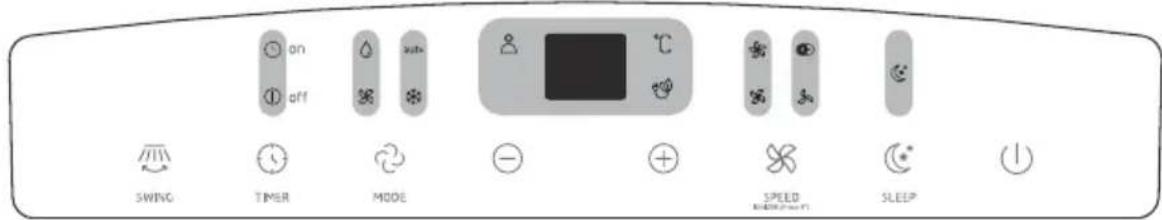

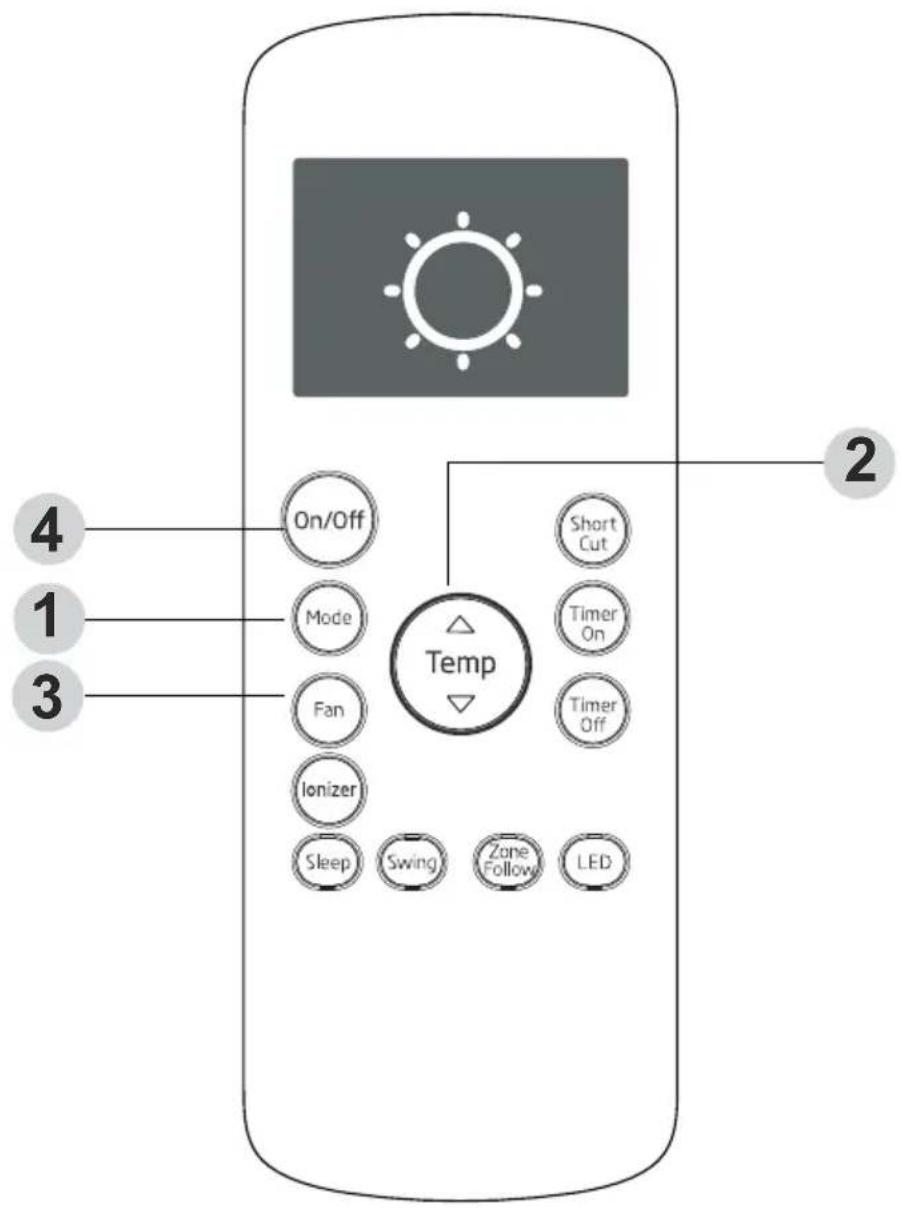

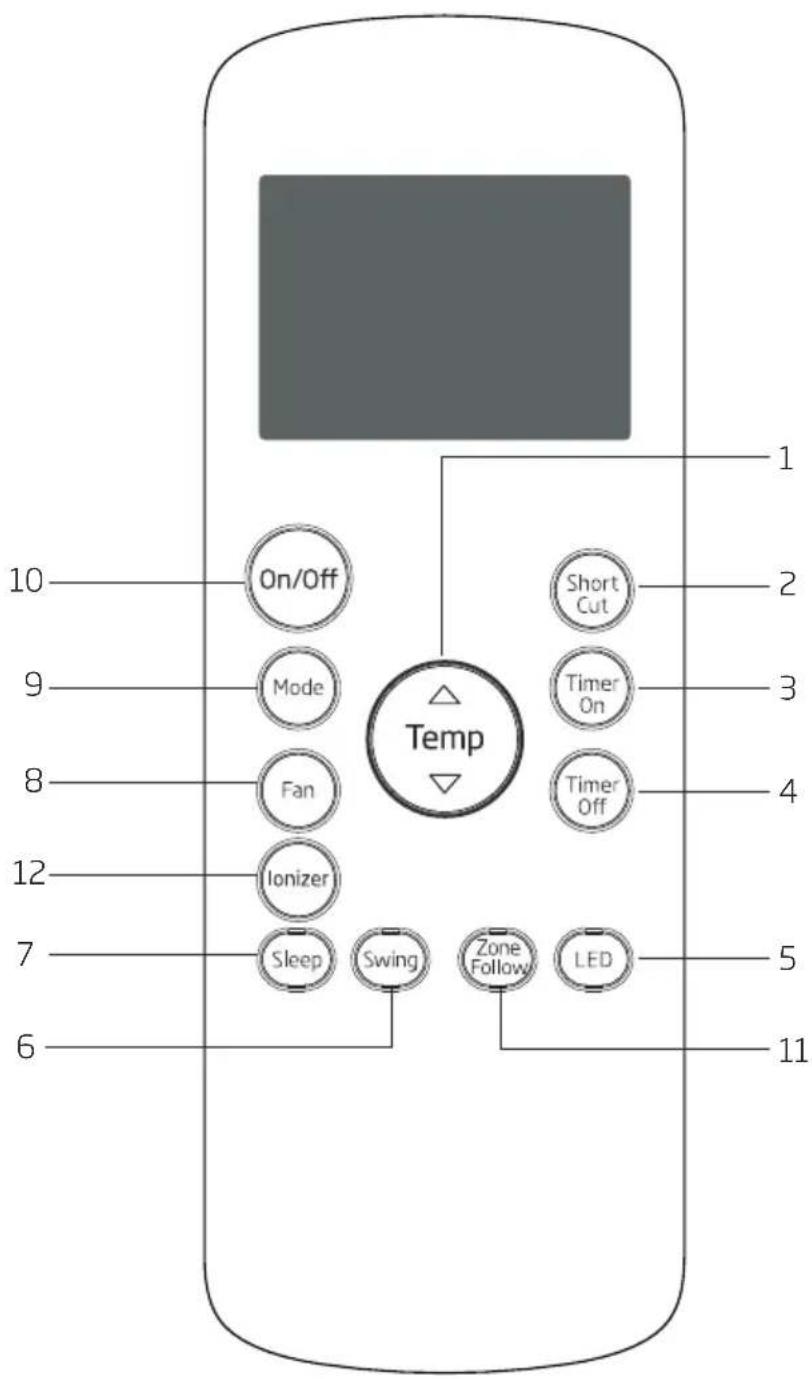

Nutzung der Thermostat Kühlmodus Lüftermodus Entfeuchtermodus Ionizer

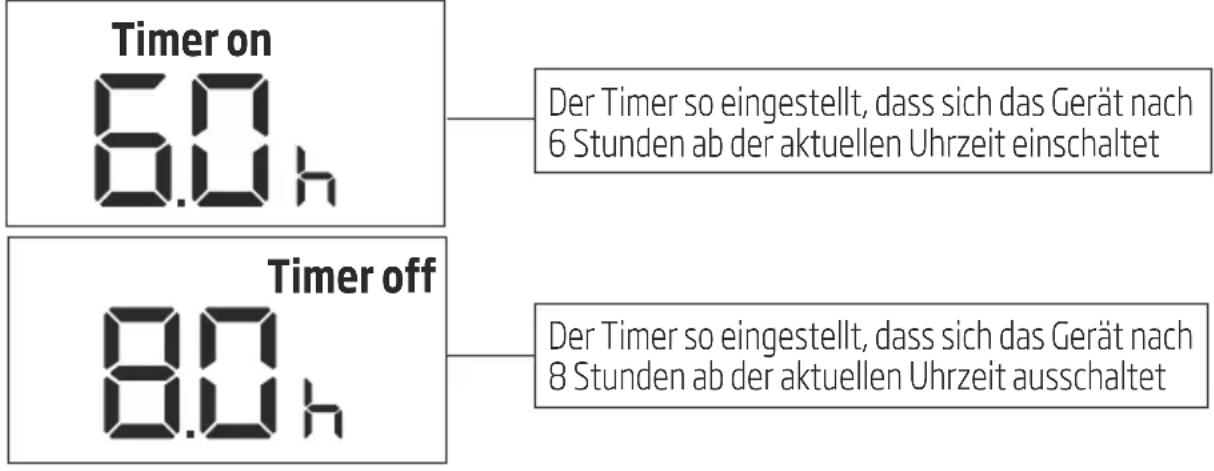

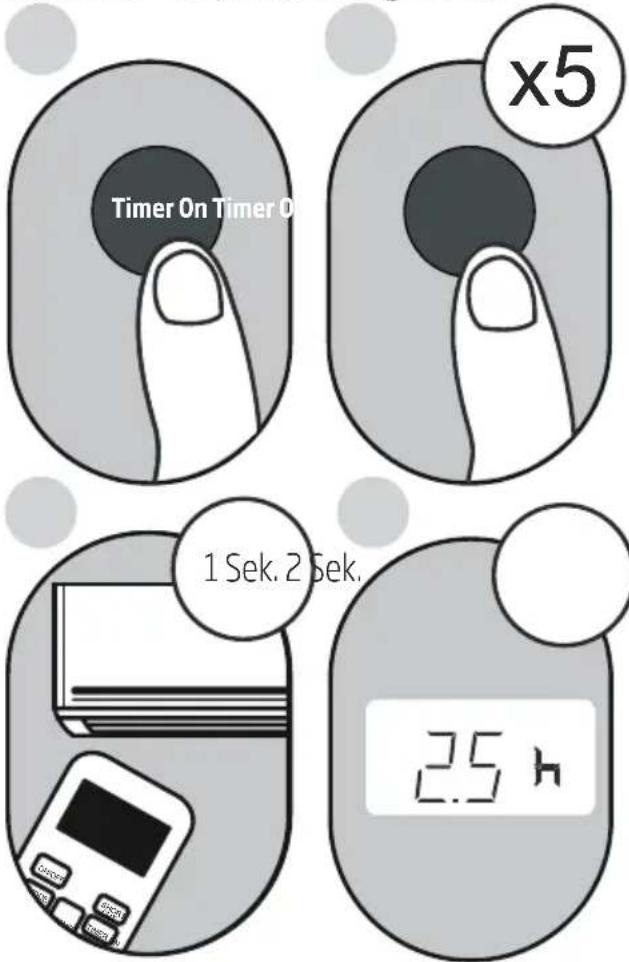

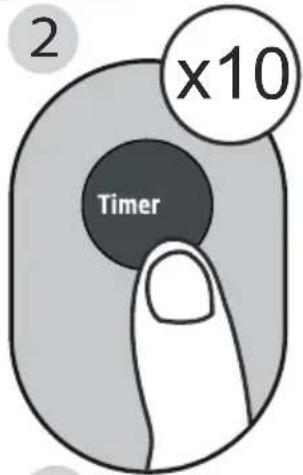

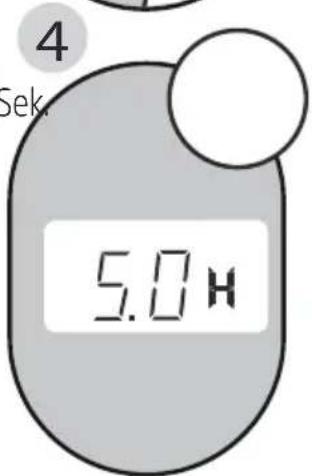

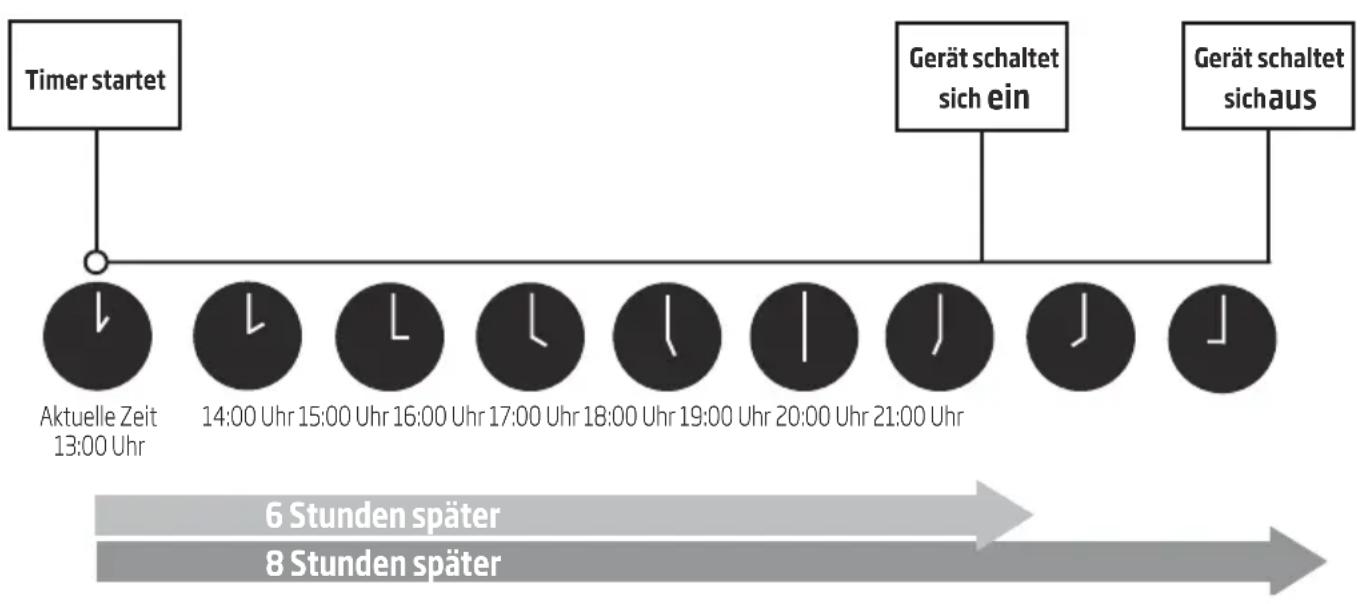

SWING-Taste (Schwenken) anhalten. TIMER-Taste Mobiles Klimagerät123 / 224 DE MODE-Taste (Modus)+ und - Tasten FAN (Lüfter)E1-Fehler am Raumtemperaturfühler.E2-Fehler am Verdampfertemperaturfühler.

IONIZER Funktion Drücken Sie die SPEED-Taste 3 Sekunden lang, um die IONIZER-Funktion zu starten, dabei leuchtet die IONIZER-Anzeige auf und die LED-Anzeige zeigt 3 Sekunden lang 'ON' an. Der Ionengenerator wird mit Strom versorgt und hilft, die Luft im Inneren zu reinigen. Drücken Sie die Taste SPEED erneut 3 Sekunden lang, um die IONIZER-Funktion zu stoppen, und das IONIZER-Licht geht aus. Die LED-Anzeige zeigt 3 Sekunden lang 'OF' an. Notiz Wenn die Funktion eingeschaltet ist, arbeitet sie kontinuierlich, bis Sie die Funktion oder das Produkt ausschalten. Mobiles Klimagerät124 / 224 DE E3-Fehler am Kondensatortemperaturfühler (bei einigen Modellen). E4-Kommunikationsfehler am Bedienfeld. P1-Bodenschale ist voll - Schließen Sie den Ablaufschlauch an und lassen Sie das aufgefangene Wasser ab. Wenn der Fehler erneut auftritt, wenden Sie sich an den Kundendienst.

Hinweis: Wenn eine der oben genannten Fehlfunktionen auftritt, schalten Sie das Gerät aus und prüfen Sie, ob es Blockierungen gibt. Starten Sie das Gerät neu. Wenn die Fehlfunktion weiterhin auftritt, schalten Sie das Gerät aus und ziehen Sie das Netzkabel heraus. Wenden Sie sich an den Hersteller oder dessen Kundendienst oder eine ähnliche qualifizierte Person. Montage des Abluftschlauchs Der Abluftschlauch und der Adapter müssen je nach Verwendungsmodus installiert oder entfernt werden. Im Kühlmodus, Wärmemodus (Gerät mit Wärmepumpe) oder Automodus muss ein Abluftschlauch installiert sein. Für den Lüfter-, Entfeuchtungs- oder Wärmemodus (Gerät mit elektrischer Heizung) muss der Abluftschlauch entfernt werden.

5.1 Gebrauchsanleitung

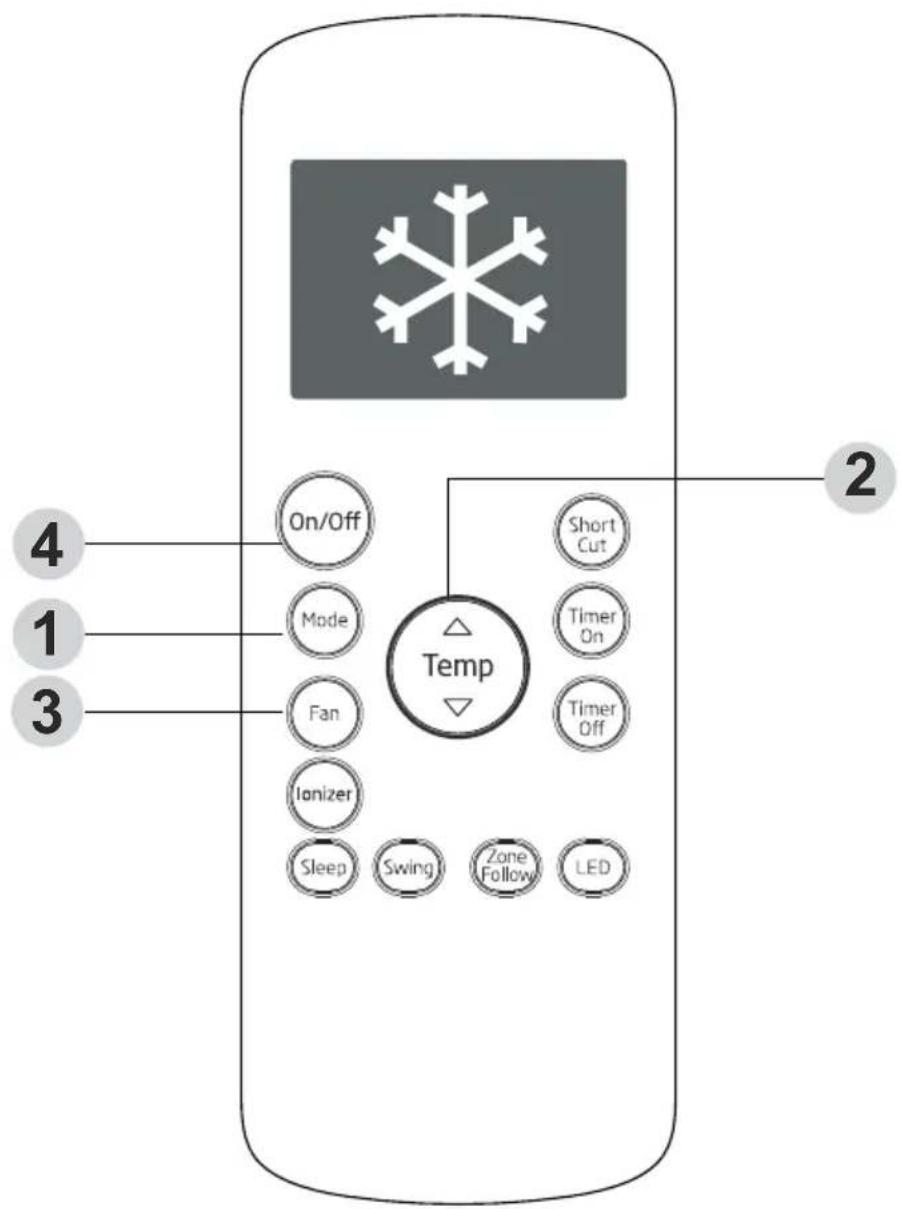

Drücken Sie die „MODE“-Taste (Modus), bis die Kontrollleuchte „Cool“ (Kühlen) aufleuchtet.

Drücken Sie die Einstelltasten „+“ oder „-“, um die gewünschte Raumtemperatur auszuwählen. Die Temperatur kann in einem Bereich von 17 °C bis 30 °C eingestellt werden.

Drücken Sie die „SPEED“ -Taste (Geschwindigkeit), um die Lüftergeschwindigkeit auszuwählen. Heizbetrieb (nicht für Geräte, die nur über eine Kühlfunktion verfügen)

Drücken Sie die „MODE“-Taste (Modus), bis die Kontrollleuchte „Heat“ (Heizen) aufleuchtet.

Drücken Sie die Einstelltasten „+“ oder „-“, um die gewünschte Raumtemperatur auszuwählen. Die Temperatur kann in einem Bereich von 17 °C bis 30 °C eingestellt werden.

Drücken Sie die „SPEED“ -Taste (Geschwindigkeit), um die Lüftergeschwindigkeit auszuwählen. Bei einigen Modellen kann die Lüftergeschwindigkeit im Heizmodus nicht eingestellt werden. Entfeuchterbetrieb

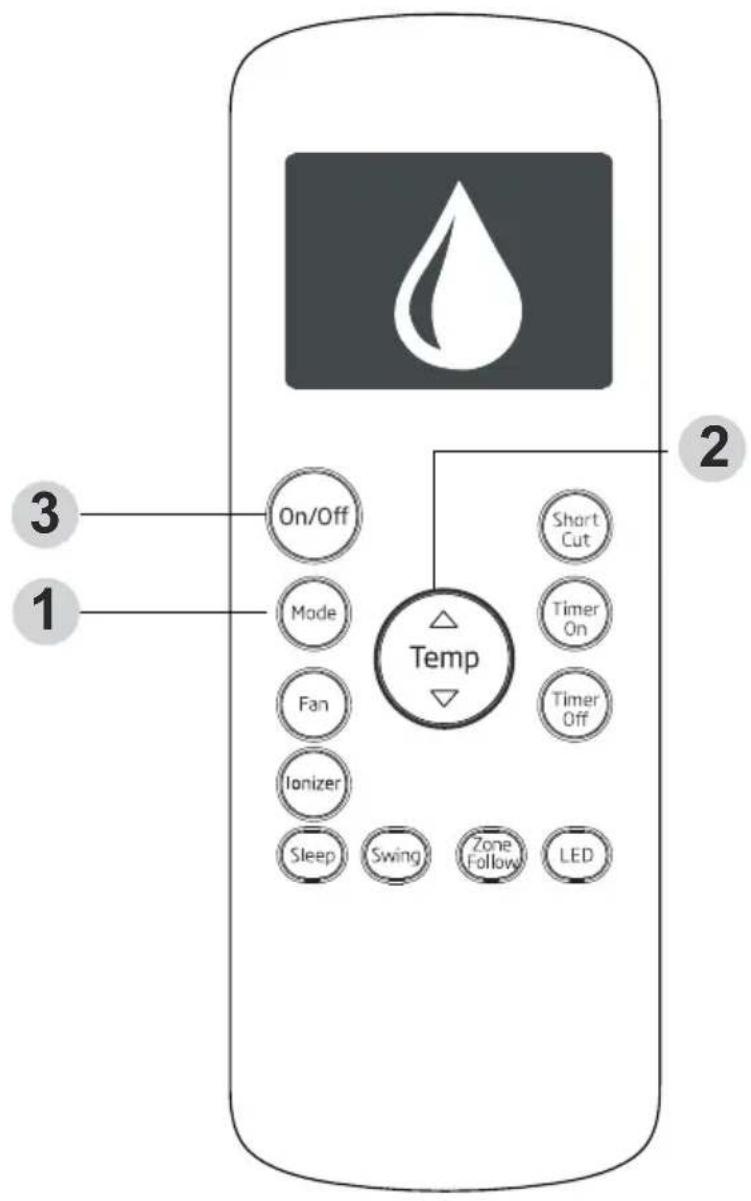

Drücken Sie die „MODE“-Taste (Modus), bis die Kontrollleuchte „Dry“ (Entfeuchten) aufleuchtet.

In diesem Modus können Sie keine Lüftergeschwindigkeit auswählen oder die Temperatur anpassen. Der Lüftermotor arbeitet mit niedriger Drehzahl.

Halten Sie Fenster und Türen geschlossen, um eine optimale Entfeuchtungswirkung zu erzielen.

Schließen Sie das Rohr nicht an das Fenster an. 5 Betrieb Mobiles Klimagerät125 / 224 DE Automatischer Betrieb

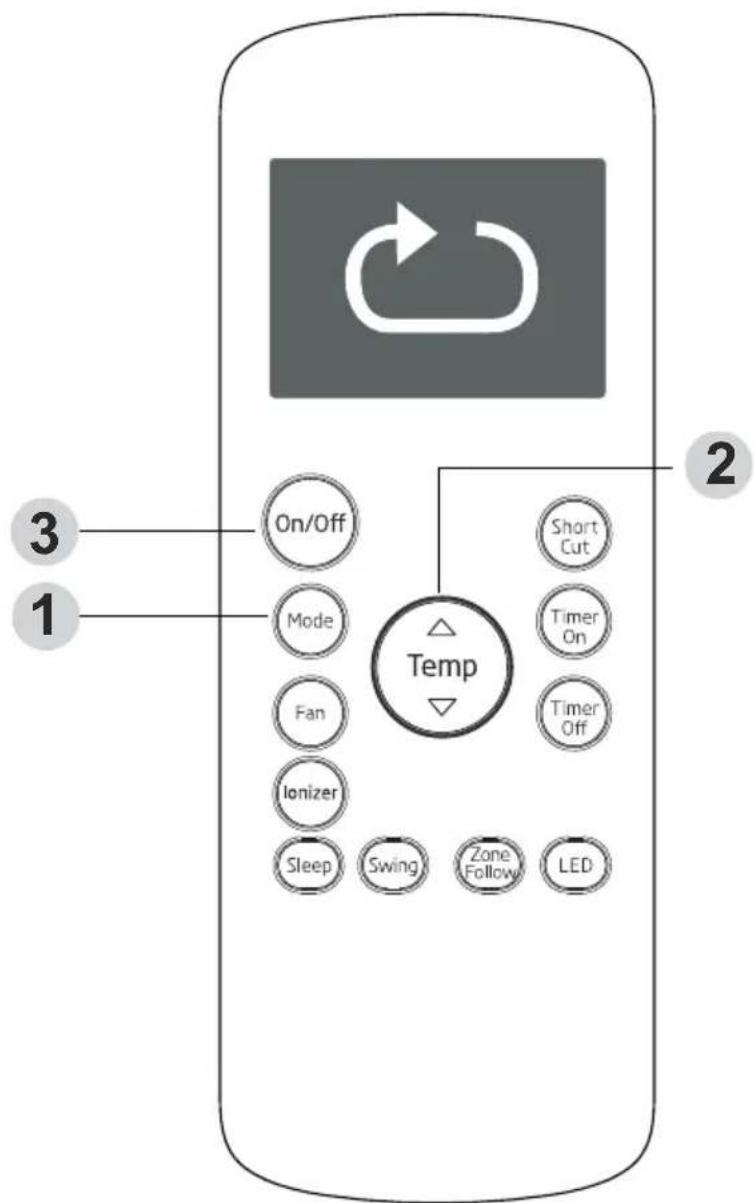

Wenn Sie das Klimagerät im Auto-Modus betreiben, wird automatisch Kühlung, Heizung (nicht für Geräte, die nur über eine Kühlfunktion verfügen) oder nur Lüfter ausgewählt, abhängig von der gewählten Temperatur und der Raumtemperatur.

Das Klimagerät regelt die Raumtemperatur automatisch, um die von Ihnen eingestellten Temperatur zu halten.

Im Auto-Modus können Sie die Lüftergeschwindigkeit nicht auswählen.

Hinweis: Im Auto-Modus leuchten bei einigen Modellen die Anzeigen für den Auto-Modus und den tatsächlichen Betriebsmodus. Lüfterbetrieb

Drücken Sie die „MODE“-Taste (Modus), bis die Kontrollleuchte „Fan“ (Lüfter) aufleuchtet.

Drücken Sie die „SPEED“ -Taste (Geschwindigkeit), um die Lüftergeschwindigkeit auszuwählen. Die Temperatur kann nicht eingestellt werden.

Schließen Sie das Rohr nicht an das Fenster an. Timer-Betrieb

Wenn das Gerät eingeschaltet ist, drücken Sie die TIMER-Taste, um das Programm zum automatischen Ausschalten zu starten. Die Kontrollleuchte „Timer off“ (Timer aus) leuchtet auf. Drücken Sie Tasten + oder -, um die gewünschte Zeit auszuwählen. Drücken Sie die Timer-Taste innerhalb von 5 Sekunden erneut. Das Programm zum automatischen Einschalten wird gestartet. Die Kontrollleuchte „Timer on“ (Timer an) leuchtet auf. Drücken Sie Tasten + oder -, um die gewünschte Zeit für das automatische Einschalten auszuwählen.

Wenn das Gerät ausgeschaltet ist, drücken Sie die Timer-Taste, um das Programm zum automatischen Einschalten zu starten. Drücken Sie sie innerhalb von 5 Sekunden erneut, um das Programm zum automatischen Ausschalten zu starten.

Drücken oder halten Sie die Tasten + oder - gedrückt, um die Auto-Zeit in Schritten von 0,5 Stunden (bis zu 10 Stunden) und dann in Schritten von 1 Stunde bis zu 24 Stunden zu ändern. Die verbleibende Zeit bis zum Start wird auf dem Bedienfeld angezeigt.

Das System kehrt automatisch zur Anzeige der vorherigen Temperatureinstellung zurück, wenn innerhalb von 5 Sekunden keine Bedienung erfolgt.

Wenn Sie das Gerät ein- oder ausschalten oder die Timereinstellung auf 0,0 einstellen, wird das Timerprogramm zum automatschen Einschalten/Ausschalten abgebrochen. Energiesparmodus (Eco) Drücken Sie diese Taste, um die gewählte Temperatur alle 30 Minuten um 1° C zu erhöhen (Kühlen) oder zu verringern (Heizen). Die Temperatur erhöht (Kühlen) oder verringert (Heizen) sich dann jeweils nach 30 Minuten um 1 °C. Diese neue Temperatur wird für 7 Stunden beibehalten, bevor das 5 Betrieb Mobiles Klimagerät126 / 224 DE Gerät zur ursprünglich gewählten Temperatur zurückkehrt. Damit ist der Energiesparmodus beendet und das Gerät arbeitet wie ursprünglich eingestellt weiter.

Hinweis: Diese Funktion ist im Lüfter- oder Entfeuchtermodus nicht verfügbar.

5.2 Weitere Funktionen

Zone Follow (Verwendung des Thermostats in der Fernbedienung)

Hinweis: Diese Funktion kann nur mit der Fernbedienung aktiviert werden. Die Fernbedienung dient als Fernthermostat und ermöglicht die präzise Temperaturregelung an ihrem Ort. Um die Fernbedienung als Thermostat zu nutzen, richten Sie die Fernbedienung auf das Gerät und drücken Sie die Taste „Zone Follow“. Die Fernbedienung sendet dieses Signal an das Klimagerät, bis Sie die Taste „Zone Follow“ erneut drücken. Wenn das Gerät während eines Zeitraums von 7 Minuten kein Thermostatsignal von der Fernbedienung erhält, wird wieder der Thermostat im Gerät verwendet.

Hinweis: Diese Funktion ist im Lüfter- oder Entfeuchtermodus nicht verfügbar. Automatischer Neustart Wenn sich das Gerät aufgrund eines Stromausfalls unerwartet ausschaltet, wird es mit der vorherigen Funktionseinstellung automatisch neu gestartet, sobald die Stromversorgung wiederhergestellt wird. Einstellung der Luftstromrichtung Die Luftklappe kann automatisch eingestellt werden. Automatisches Anpassen der Luftstromrichtung:

Wenn der Strom eingeschaltet ist, öffnet sich die Luftklappe vollständig.

Drücken Sie die SWING-Taste (Schwenken) am Bedienfeld oder auf der Fernbedienung, um die Auto-Swing-Funktion zu starten. Die Luftklappe wird automatisch auf- und abgeschwenkt.

Bitte stellen Sie die Luftklappe nicht manuell ein. Schutzzeit von 3 Minuten vor der Wiederinbetriebnahme Nachdem das Gerät gestoppt wurde, kann der Betrieb in den ersten 3 Minuten nicht fortgesetzt werden. Dies dient zum Schutz des Geräts. Der Betrieb startet automatisch nach 3 Minuten. Energiesparfunktion (bei einigen Modellen) Wenn die Umgebungstemperatur für einen bestimmten Zeitraum unter der eingestellten Temperatur liegt, aktiviert das Gerät automatisch die Energiesparfunktion. Der Kompressor und der Lüftermotor halten an. Wenn die Umgebungstemperatur wieder über der eingestellten Temperatur liegt, beendet 5 Betrieb Mobiles Klimagerät127 / 224 DE das Gerät automatisch die Energiesparfunktion. Der Kompressor und/oder der Lüftermotor laufen wieder an.

Hinweis: Bei Geräten mit Anzeige für die Energiesparfunktion leuchtet die entsprechende Anzeige auf. Wasserablauf

Entfernen Sie während des Entfeuchtungsmodus die obere Ablassschraube von der Rückseite des Geräts und montieren Sie den Ablassanschluss (5/8” Universal-Innenverbindung) mit einem 3/4” -Schlauch (separat erhältlich). Bei Modellen ohne Ablassanschluss befestigen Sie einfach den Ablaufschlauch an der Öffnung. Platzieren Sie das offene Ende des Schlauchs direkt über dem Ablaufbereich auf Ihrem Kellerboden. Entfernen Sie die obere AblassschraubeSchlauch für das kontinuierliche Ablassen von Wasser

Entfernen Sie während des Heizmodus die untere Ablassschraube von der Rückseite des Geräts, und montieren Sie den Ablassanschluss (5/8 ”Universal-Innenverbindung) mit einem 3/4” -Schlauch (separat erhältlich). Bei Modellen ohne Ablassanschluss befestigen Sie einfach den Ablaufschlauch an der Öffnung. Platzieren Sie das offene Ende des Schlauchadapters direkt über dem Ablaufbereich auf Ihrem Kellerboden.

Hinweis: Stellen Sie sicher, dass der Schlauch sicher ist, damit keine Lecks auftreten. Richten Sie den Schlauch in Richtung Abfluss und stellen Sie sicher, dass keine Knicke vorhanden sind, die den Wasserfluss behindern. Stecken Sie das Ende des Schlauchs in den Abfluss und stellen Sie sicher, dass das Ende des Schlauchs nach unten zeigt, damit das Wasser problemlos fließen kann. (Siehe Abbildungen mit

Das Schlauchende darf nicht nach oben zeigen. (Siehe Abbildungen mit ). Wenn der Schlauch zum kontinuierlichen Ablassen von Wasser nicht verwendet wird, stellen Sie sicher, dass die entsprechende Ablassschraube und der entsprechende Drehknopf fest eingeschraubt sind, um ein Auslaufen zu verhindern. 5 Betrieb Mobiles Klimagerät128 / 224 DE 5 Betrieb Entfernen Sie die untere AblassschraubeSchlauch für das kontinuierliche Ablassen von WasserAblaufschlauchadapterAblaufschlauchadapterDrücken Sie den Halter für das Netzkabel in die hintere Abdeckung.Ablaufschlauch-adapterAufstieghöhe ≤ 1,8 m

Wenn der Wasserstand der Wasserauffangschale einen vorbestimmten Pegel erreicht, gibt das Gerät acht Mal einen Signalton aus und auf der Digitalanzeige wird „P1“ angezeigt. Wenn dies geschieht, wird die Klimatisierungs-/Entfeuchtungsfunktion sofort ausgeschaltet. Der Lüftermotor läuft jedoch weiter (dies ist normal). Bewegen Sie das Gerät vorsichtig zu einer Ablassstelle, entfernen Sie die untere Ablassschraube und lassen Sie das Wasser ablaufen. Bringen Sie die untere Ablassschraube wieder an und starten Sie das Gerät, bis das Symbol „P1“ erlischt. Wenn sich der Fehler wiederholt, wenden Sie sich an den Kundendienst.

Hinweis: Stellen Sie sicher, dass Sie die untere Ablassschraube wieder fest einsetzen, um ein Auslaufen zu vermeiden, bevor Sie das Gerät verwenden. Mobiles Klimagerät129 / 224 DE

Trennen Sie das Gerät immer vom Stromnetz, bevor Sie es reinigen oder warten.

Verwenden Sie keine brennbaren Flüssigkeiten oder Chemikalien zur Reinigung des Geräts.

Reinigen Sie das Gerät nicht unter laufendem Wasser. Andernfalls besteht die Gefahr eines Stromschlags.

Betreiben Sie das Gerät nicht, wenn das Netzteil während der Reinigung beschädigt wurde. Ein beschädigtes Netzkabel muss durch ein neues Kabel vom Hersteller ersetzt werden.

6.1 Reinigen des Luftfilters

Oberer Filter (zum Herausnehmen)Entfernen Sie die Schraube und nehmen Sie den unteren Filter heraus.Entfernen des Luftfilters 6 Wartung und Instandhaltung Mobiles Klimagerät130 / 224 DE

Warnung: Betreiben Sie das Gerät nicht ohne Filter, da Schmutz und Fusseln es verstopfen und die Leistung beeinträchtigen können. Pflegetipps Reinigen Sie den Luftfilter alle zwei Wochen, um eine optimale Leistung zu erzielen. Die Wasserauffangschale sollte unmittelbar nach Auftreten des Fehlers P1 und vor der Lagerung entleert werden, um Schimmelbildung zu vermeiden. In Haushalten mit Tieren müssen Sie das Schutzgitter regelmäßig abwischen, um eine Verstopfung durch Tierhaare zu verhindern.Reinigung des GerätsReinigen Sie das Gerät mit einem feuchten, fusselfreien Tuch und einem milden Reinigungsmittel. Trocknen Sie das Gerät mit einem trockenen, fusselfreien Tuch.Lagern Sie das Gerät, wenn Sie es nicht verwenden. Entleeren Sie die Wasserauffangschale des Geräts gemäß den Anweisungen im folgenden Abschnitt. Lassen Sie das Gerät in einem warmen Raum 12 Stunden im Lüftermodus laufen, um es zu trocknen und Schimmelbildung zu vermeiden. Schalten Sie das Gerät aus und ziehen Sie den Netzstecker heraus. Reinigen Sie den Luftfilter gemäß den Anweisungen im vorherigen Abschnitt. Setzen Sie den sauberen, trockenen Filter vor der Lagerung wieder ein. Entfernen Sie die Batterien aus der Fernbedienung.Bewahren Sie das Gerät an einem kühlen, dunklen Ort auf. Direkte Sonneneinstrahlung oder extreme Hitze kann die Lebensdauer des Geräts verkürzen. Hinweis: Das Gehäuse und die Vorderseite können mit einem ölfreien Tuch abgestaubt oder mit einem Tuch abgewischt werden, das mit einer Lösung aus warmem Wasser und einem milden flüssigen Spülmittel getränkt ist. Gründlich abspülen und trockenwischen. Verwenden Sie niemals scharfe Reinigungsmittel, Wachs oder Poliermittel an der Gehäusefront. Entfernen Sie unbedingt überschüssiges Wasser aus dem Tuch, bevor Sie die Bedienelemente abwischen. Überschüssiges Wasser in den oder um die Bedienelemente herum kann zu Schäden am Gerät führen. 6 Wartung und Instandhaltung Mobiles Klimagerät131 / 224 DE Bitte überprüfen Sie das Gerät mit der folgenden Tabelle, bevor Sie sich an den Kundendienst wenden: Problem Mögliche Ursachen Fehlerbehebung Das Gerät lässt sich nicht einschalten, wenn die Ein/ Aus-Taste gedrückt wird Fehlercode P1 Die Wasserauffangschale ist voll. Schalten Sie das Gerät aus, lassen Sie das Wasser aus der Wasserauffangschale und schalten Sie das Gerät erneut ein. Im Kühlmodus: Die Raumtemperatur ist niedriger als die eingestellte Temperatur Temperatur neu einstellen Das Gerät kühlt nicht gut Der Luftfilter ist mit Staub oder Tierhaaren verstopft Schalten Sie das Gerät aus und reinigen Sie den Filter gemäß den Anweisungen Der Abluftschlauch ist nicht angeschlossen oder verstopft Schalten Sie das Gerät aus, trennen Sie den Schlauch, überprüfen Sie auf Verstopfung und schließen Sie den Schlauch wieder an Im Gerät ist nur noch wenig Kältemittel Wenden Sie sich an einen Servicetechniker, um das Gerät zu überprüfen und Kältemittel aufzufüllen Temperatureinstellung ist zu hoch Verringern Sie die eingestellte Temperatur Die Fenster und Türen im Raum sind offen Stellen Sie sicher, dass alle Fenster und Türen geschlossen sind Die Raumfläche ist zu groß Überprüfen Sie den zu kühlenden Bereich Im Raum gibt es Wärmequellen Entfernen Sie die Wärmequellen, wenn möglich Das Gerät ist laut und vibriert zu stark Der Boden ist nicht eben Stellen Sie das Gerät auf eine flache, ebene Fläche. Der Luftfilter ist mit Staub oder Tierhaaren verstopft Schalten Sie das Gerät aus und reinigen Sie den Filter gemäß den Anweisungen Das Gerät macht ein gurgelndes Geräusch Dieses Geräusch wird durch den Kältemittelstrom im Gerät verursacht Das ist normal. 7 Fehlerdiagnose Mobiles Klimagerät132 / 224 DE Konstruktionshinweise Die Konstruktion und die technischen Daten können zur Produktverbesserung ohne vorherige Ankündigung geändert werden. Wenden Sie sich für Einzelheiten an die Verkaufsstelle oder den Hersteller. Alle Aktualisierungen des Handbuchs werden auf die Service-Website hochgeladen. Bitte überprüfen Sie diese auf die neueste Version. Informationen zur Energiebewertung Die Energiebewertung dieses Geräts basiert auf einer Montage mit einem nicht ausgefahrenen Abluftkanal ohne Fensterschieberadapter oder Wandabluftadapter A (wie im Abschnitt „Aufbau“ dieses Handbuchs gezeigt). Temperaturbereich des Geräts Modus Temperaturbereich Kühlen 17 - 35 °C Entfeuchtung 13 - 35 °C Heizen (Wärmepumpenmodus) 5 - 30 °C Heizen (elektrische Heizung) ≤ 30 °C

Hinweis: Zur Erfüllung der Norm EN 61000-3-11 darf das Produkt BA 312 H nur an eine Versorgung mit folgender Systemimpedanz angeschlossen werden: I Zsys I =0,348 Ohm oder niedriger. Das Produkt BA 312 C darf nur an eine Versorgung mit folgender Systemimpedanz angeschlossen werden: I Zsys | =0,362 Ohm oder niedriger. Bevor Sie das Produkt an ein öffentliches Stromnetz anschließen, wenden Sie sich an Ihre örtliche Stromversorgungsbehörde, um sicherzustellen, dass das Stromnetz die obigen Anforderungen erfüllt. 8 Konstruktions- und Konformitätshinweise Mobiles Klimagerät133 / 224 DE beachtet werden: entsorgt werden soll, muss es zur besonderen Behandlung getrennt abgeholt werden.

Dieses Symbol zeigt an, dass dieses Gerät am Ende seiner Einsatzzeit nicht mit anderem Hausmüll entsorgt werden darf. Altgeräte müssen an offizielle Sammelstellen zum Recycling elektrischer und elektronischer Geräte abgegeben werden. Nähere Angaben zu diesen Sammelstellen erhalten Sie von Ihrer Stadtverwaltung oder dem Händler, bei dem Sie das Gerät erworben haben. Der Beitrag jedes Haushalts zum Umweltschutz ist wichtig. Eine angemessene Entsorgung von Altgeräten hilft bei der Verhinderung negativer Auswirkungen auf Umwelt und menschliche Gesundheit. Mobiles Klimagerät134 / 224 DE

10.1 F-Gas-Anweisung

Dieses Produkt enthält fluorierte Treibhausgase, die unter das Kyoto-Protokoll fallen. Die fluorierten Treibhausgase sind in hermetisch verschlossenem Equipment enthalten. Installationen, Dienstleistungen, Wartungen, Reparaturen, Überprüfungen auf Leckstellen oder das Stilllegen von Equipment und das Produktrecycling, sollten von natürlichen Personen, die entsprechenden Zertifizierungen erworben haben, durchgeführt werden. Wenn das System über eine Leckageerkennung verfügt, sollten Leckagekontrollen mindestens alle 12 Monate durchgeführt werden, um sicherzustellen, dass das System ordnungsgemäß arbeitet. Wenn Leckagekontrollen am Produkt durchgeführt werden, sollte der Inspektionszyklus angegeben werden, Festlegung und Datenspeicherung der Leckagekontrollen.

Hinweis: Für hermetisch verschlossenes Equipment, tragbare Klimaanlagen, Klimaanlagen für Fenster und Entfeuchter, sollten keine Leckagekontrollen durchgeführt werden, wenn das CO

Äquivalent der fluorierten Treibhausgase weniger als 10 Tonnen beträgt. 10 Installationsanleitungen Mobiles Klimagerät135 / 224 DE Beko- BA 310 AC BA 312 H BA 312 C R290 R290 R290 Gesamtmenge an

- 2.91 - Kühlen A+ A A - A+ - – Kühlen (W)

Spannung/ Frequenz (V/Hz) Abmessungen Verpackung (B x H x T) mm Verpackung (kg)

515x443x880 515x443x880 515x443x880 Mobiles Klimagerät 220V-240V 50Hz, 1Ph220V-240V 50Hz, 1Ph220V-240V 50Hz, 1Ph

1. Die Spezifikationen sind Standardwerte, die auf der Grundlage der Nennbetriebsbedingungen

berechnet werden. Sie variieren in den unterschiedlichen Einsatzbedingungen.

2. Unser Unternehmen entwickelt sich regelmäßig technisch weiter. Änderungen der technischen Daten

Wichtige Information oder nützliche Hinweise für den Gebrauch.

Warnung vor Situationen, die eine Gefahr für Leben und Sacheigentum darstellen. Warnung bzgl. Handlungen, die niemals durchgeführt werden dürfen.

• Warnung vor Stromschlägen. Warnung vor heißen Oberflächen. Nicht abdecken. Dieses Symbol zeigt an, dass die Bedienungsanleitung sorgfältig gelesen werden sollte. Dieses Symbol zeigt an, dass Servicepersonal dieses Gerät unter Bezugnahme auf das Installationshandbuch handhaben sollte. Dieses Symbol zeigt an, dass dieses Gerät ein brennbares Kältemittel verwendet. Wenn das Kältemittel ausläuft und einer externen Zündquelle ausgesetzt ist, besteht Brandgefahr.44 / 108 DE Fernbedienung für das Klimagerät / Bedienungsanleitung INHALTSVERZEICHNIS 1 Funktionen der Fernbedienung 45 2 Funktionstasten 46 3 Verwendung der Fernbedienung 48 3.1 Einsetzen und Austauschen der Batterien p. 48
• 4 LED-Anzeige auf der Fernbedienung 50 5 Verwendung der grundlegenden Funktionen 51 5.1 Automatischer Betrieb p. 51
• 5.2 Kühlbetrieb p. 52
• 5.3 Entfeuchter-Modus p. 53
• 5.4 Lüfterbetrieb p. 54
• 5.5 Heizmodus p. 55
• 5.6 Timerfunktion einstellen 6 Verwendung der erweiterten Funktionen 6145 / 63 DE 45 / 108 DE Modell RG57H2(B)/BG(C)EF Nennspannung 8 Meter Umgebungstemperatur -5 °C - 60 °C p. 56

RG57H2(B)/BG(C)EF46 / 108 DE Verwendung der grundlegenden

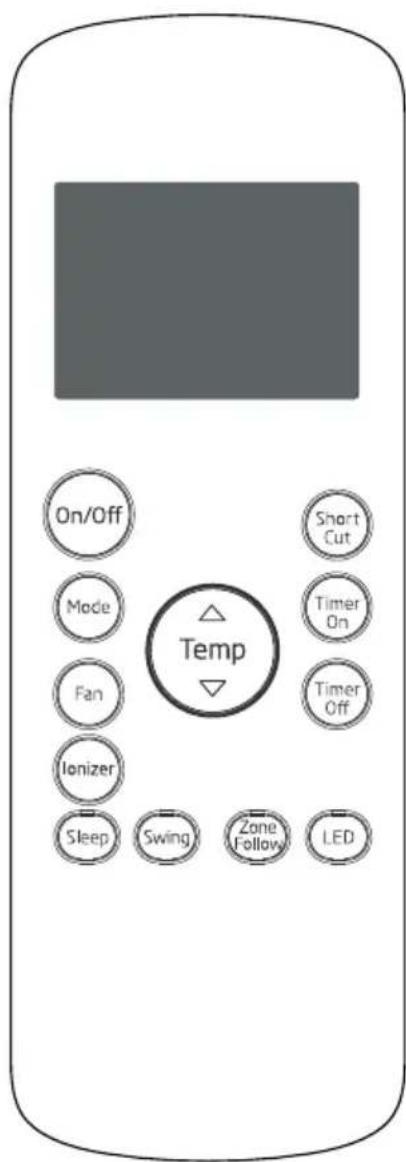

2. Short Cut (Schnelltaste)

Verwendung der grundlegenden

Verwendung der grundlegenden

Auto Cool (Kühlen) Dry (Entfeuchten) Fan (Lüfter)

Drücken Sie diese Taste, der Ionisator wird aktiviert und hilft, Pollen und Verunreinigungen aus der Luft zu entfernen.48 / 108 DE Fernbedienung für das Klimagerät / Bedienungsanleitung Sie sind sich nicht sicher, was eine Funktion bewirkt? Schlagen Sie in den Abschnitten Verwendung der grundlegenden Funktionen und Verwendung der erweiterten Funktionen dieser Bedienungsanleitung nach, um eine ausführliche Beschreibung der Verwendung Ihres Klimageräts zu erhalten.

Hinweis tDas Design der Tasten auf Ihrem Gerät kann geringfügig vom gezeigten Beispiel abweichen. tWenn das Gerät nicht über eine bestimmte Funktion verfügt, bewirkt auch das Drücken der entsprechenden Taste für die Funktion auf der Fernbedienung nichts. tWenn bei der Funktionsbeschreibung große Unterschiede zwischen der Beschreibung der Fernbedienung und Bedienungsanleitung für das Gerät bestehen, gilt die Beschreibung in der Bedienungsanleitung.

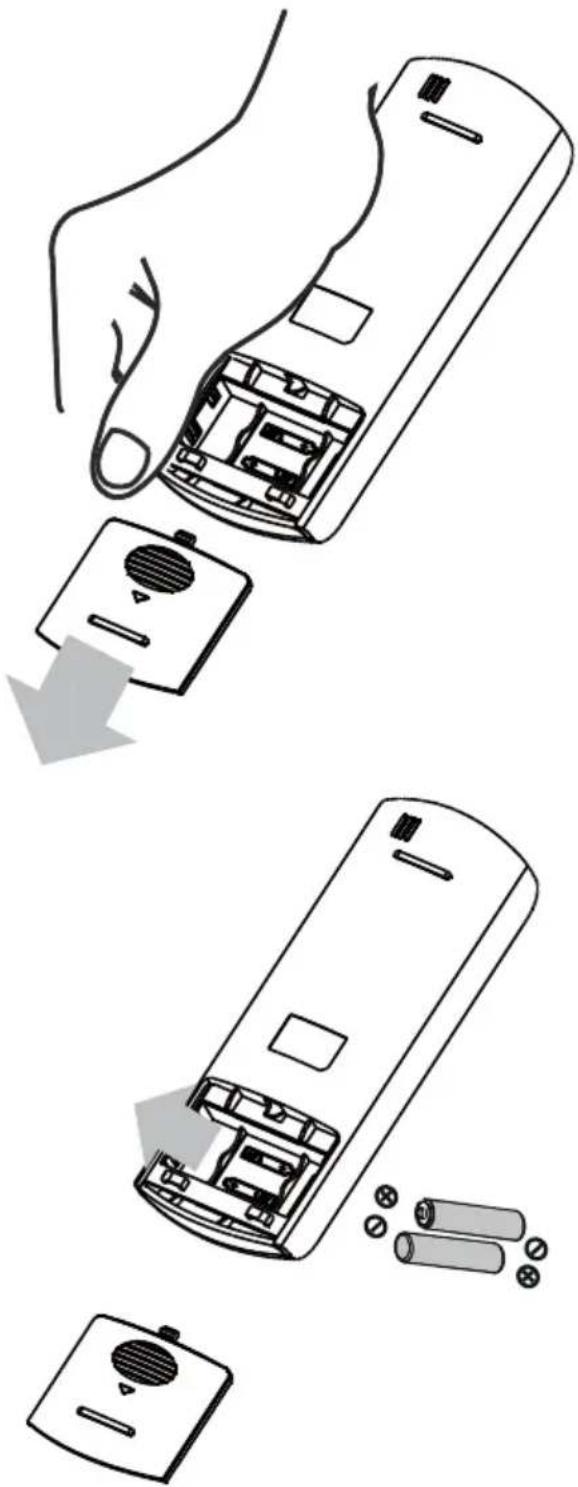

3.1 Ensetzen und Austauschen der Batteren

Im Lieferumfang Ihres Klimageräts befinden sich zwei AAA-Batterien. Legen Sie die Batterien vor der Verwendung in die Fernbedienung ein.

1. Schieben Sie die hintere Abdeckung der Fernbedienung nach unten, um das Batteriefach zu öffnen.

2. Legen Sie die Batterien ein und achten Sie darauf, dass die Pole (+) und (-) der Batterien mit den

Symbolen im Batteriefach übereinstimmen.

3. Schieben Sie den Batteriefachdeckel wieder ein.

Hinweise zu den Batterien So erzielen Sie die optimale Leistung: tLegen Sie nicht alte und neuen Batterien oder verschiedene Batterietypen zusammen ein. tLassen Sie keine Batterien in der Fernbedienung, wenn Sie das Gerät länger als 2 Monate nicht benutzen möchten.

Entsorgung von Batterien Entsorgen Sie Batterien nicht im Hausmüll. Informationen zur ordnungsgemäßen Entsorgung von Batterien finden Sie in den bei Ihnen geltenden örtlichen Gesetzen. Tipps zur Verwendung der Fernbedienung tDie Fernbedienung darf nicht weiter als 8 Meter vom Gerät entfernt sein, wenn Sie sie benutzen. tDas Gerät gibt einen Signalton aus, wenn ein Befehl von der Fernbedienung empfangen wird. tVorhänge, andere Materialien und direktes Sonnenlicht können den Infrarot-Signalempfänger stören. tNehmen Sie die Batterien heraus, wenn die Fernbedienung länger als 2 Monate nicht verwendet wird. 3 Verwendung der Fernbedenung49 / 63 DE Fernbedienung für das Klimagerät / Bedienungsanleitung 49 / 108 DE 3 Verwendung der Fernbedienung50 / 108 DE Fernbedienung für das Klimagerät / Bedienungsanleitung

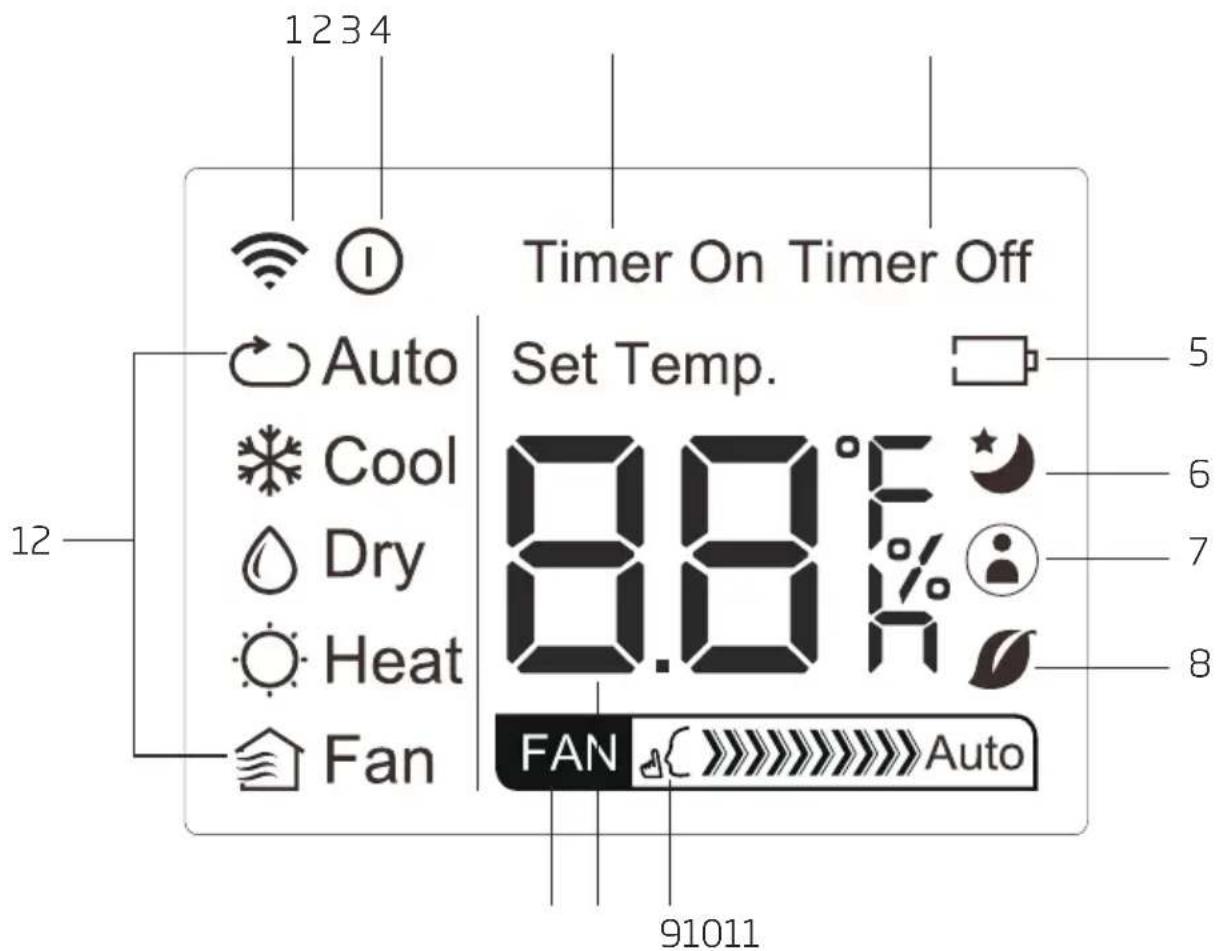

1. Anzeige für Signalübertragung

Leuchtet auf, wenn die Fernbedienung ein Signal an das Gerät sendet

Leuchtet auf, wenn das Gerät eingeschaltet ist, und erlischt, wenn es ausgeschaltet ist

3. Timer On-Anzeige (Timer an)

Wird angezeigt, wenn Timer On (Timer an) eingestellt ist

4. Timer Off-Anzeige (Timer aus)

Wird angezeigt, wenn Timer Off (Timer aus) eingestellt ist

Batteriespannung niedrig/Batterien austauschen

6. Anzeige für Energiesparfunktion

Wird angezeigt, wenn die Energiesparfunktion aktiviert ist

7. Zone Follow-Anzeige

Zeigt an, dass Thermostat in der Fernbedienung verwendet wird

8. Für dieses Gerät nicht verfügbar

Für dieses Gerät nicht verfügbar

10. Temperatur-/Timer-Anzeige:

Zeigt standardmäßig die eingestellte Temperatur oder die Timer-Einstellung an, wenn die Timer On-/Off-Funktionen (Timer an/aus) verwendet werden tTemperaturbereich: 17 - 30 °C tTimer-Einstellbereich: 0-24 Stunden Diese Anzeige wird nicht verwendet, wenn der Lüftermodus eingestellt ist.

11. Anzeige der Lüftergeschwindigkeit

Zeigt die ausgewählte Lüftergeschwindigkeit an: High (Hoch), Med (Mittel) oder Low (Niedrig) Diese Anzeige erlischt, wenn die automatische Geschwindigkeit eingestellt ist.

Zeigt den aktuellen Modus an, einschließlich: tAuto tCool (Kühlen) tDry (Entfeuchten) tHeat (Heizen) tFan (Lüfter) 4 LED-Anzeige auf der Fernbedienung51 / 63 DE 51 / 108 DE

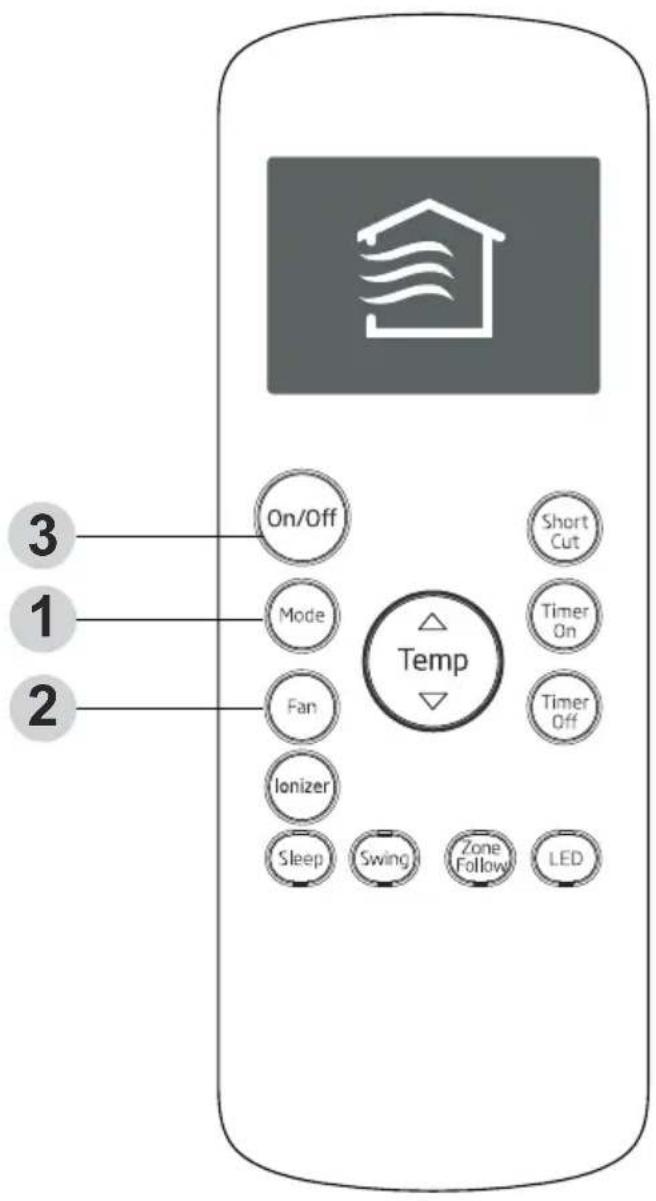

1. Mode-Taste (Modus), um den Auto-Modus auszuwählen.

1. Mode-Taste (Modus), um den Kühlmodus auszuwählen.

5.3 Entfeuchter-Modus

1. Mode-Taste (Modus), um den Entfeuchter-Modus auszuwählen.

Hinweis: Die werden.

1. Mode-Taste (Modus), um den Lüftermodus auszuwählen.

1. Mode-Taste (Modus), um den auszuwählen.

456 / 108 DE Fernbedienung für das Klimagerät / Bedienungsanleitung

5.6 Tmerfunkton enstellen

Ihr Klimagerät verfügt über zwei Timer-Funktionen:Timer On (Timer an) - Legt die Zeitdauer fest, nach der sich das Gerät automatisch einschaltet. Timer Off (Timer aus) - Legt die Zeitdauer fest, nach der sich das Gerät automatisch ausschaltet. Timer On-Funktion (Ein)Mit der Funktion Timer On (Timer an) können Sie einen Zeitraum einstellen, nach dessen Ablauf sich das Gerät automatisch einschaltet, beispielsweise wenn Sie von der Arbeit nach Hause kommen.

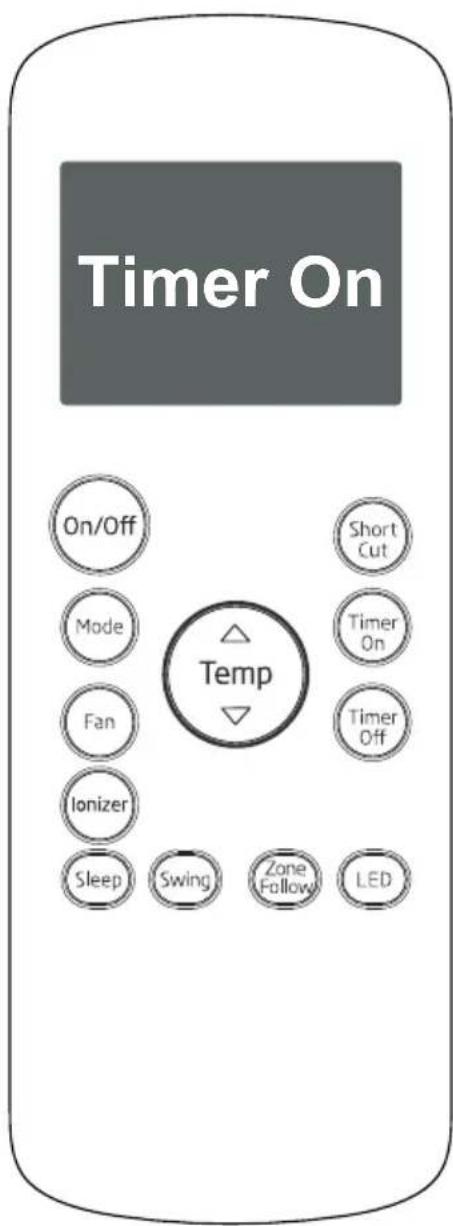

1. Drücken Sie die Taste Timer On (Timer an). Standardmäßig wird der letzte von Ihnen eingestellte

Zeitraum und ein „h“ (für Stunden) im Display angezeigt. Hinweis: Diese Zahl gibt die Zeit nach der aktuellen Uhrzeit an, zu der das Gerät eingeschaltet werden soll.Wenn Sie beispielsweise die Funktion Timer On (Timer an) auf 2 Stunden einstellen, wird „2.0 h“ auf dem Bildschirm angezeigt und das Gerät schaltet sich nach 2 Stunden ein.

2. Drücken Sie wiederholt die Taste Timer On (Timer an), um die Uhrzeit einzustellen, zu der das

Gerät eingeschaltet werden soll.3. Warten Sie 2 Sekunden, dann wird die Funktion Timer On (Timer an) aktiviert. Die Digitalanzeige auf Ihrer Fernbedienung kehrt dann zur Temperaturanzeige zurück.ON/OFF MODE FAN SHORT CUT TIMER ON TIMER OF

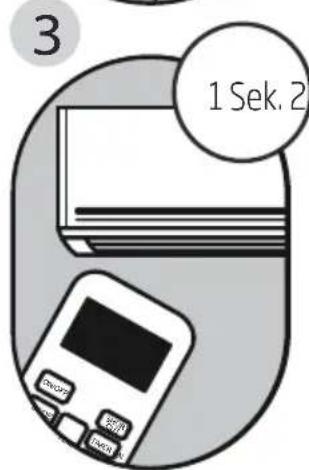

1 Sek. 2 Sek.Timer On Timer OnBeispiel: Einstellung des Geräts, so dass es sich nach 2,5 Stunden einschaltet. 5 Verwendung der grundlegenden Funktonen57 / 63 DE 57 / 108 DE

Hinweis: ausgeschaltet werden soll. Gerät ausgeschaltet werden soll.

Timer On59 / 63 DE Fernbedienung für das Klimagerät / Bedienungsanleitung 59 / 108 DE Gleichzeitiges Einstellen von Timer On (Timer an) und Timer Off (Timer aus)Beachten Sie, dass sich die Zeiträume, die Sie für beide Funktionen einstellen, auf Stunden nach der aktuellen Uhrzeit beziehen. Angenommen, die aktuelle Uhrzeit ist 13:00 Uhr und Sie möchten, dass sich das Gerät um 19:00 Uhr automatisch einschaltet. Sie möchten, dass das Gerät 2 Stunden lang läuft und sich dann um 21:00 Uhr automatisch ausschaltet.Nehmen Sie folgende Einstellungen vor:ON/OFFON/OFF MODE MODE SHORTSHORT CUT CUT

3 Sek. 3 Sek. Timer OnTimer Off Timer Off Timer On 5 Verwendung der grundlegenden Funktionen60 / 108 DE Fernbedienung für das Klimagerät / Bedienungsanleitung Beispiel: Stellen Sie ein, dass sich das Gerät nach 6 Stunden einschaltet, 2 Stunden läuft und sich dann wieder ausschaltet (siehe Abbildung unten)

Anzeige der Fernbedienung 6 Stunden später8 Stunden später Timer on Timer startetGerät schaltet sich ein Aktuelle Zeit 13:00 Uhr14:00 Uhr 15:00 Uhr 16:00 Uhr 17:00 Uhr 18:00 Uhr 19:00 Uhr 20:00 Uhr 21:00 UhrGerät schaltet sich aus Timer off Der Timer so eingestellt, dass sich das Gerät nach 6 Stunden ab der aktuellen Uhrzeit einschaltet Der Timer so eingestellt, dass sich das Gerät nach 8 Stunden ab der aktuellen Uhrzeit ausschaltet 5 Verwendung der grundlegenden Funktionen61 / 63 DE 61 / 108 DE

262 / 108 DE Fernbedienung für das Klimagerät / Bedienungsanleitung

2. Swing-Funktion (Schwenken)

Zum Stoppen oder Starten der Bewegungsfunktion des Luftauslasses und zum Einstellen der gewünschten Luftstromrichtung nach oben/unten. Der Luftauslass verstellt sich bei jedem Drücken (einige Modelle verfügen nicht über diese Funktion). Wenn Sie die Taste länger als 2 Sekunden gedrückt halten, wird die automatische Schwenkfunktion für den Luftauslass aktiviert.

3. Energiesparfunktion

Die Energiesparfunktion wird verwendet, um den Energieverbrauch zu senken, während Sie schlafen (und Sie nicht die gleichen Temperatureinstellungen benötigen, um sich wohlzufühlen). Diese Funktion kann nur über die Fernbedienung aktiviert werden.

Hinweis: Die Energiesparfunktion ist im Lüfter- oder Entfeuchtermodus nicht verfügbar.

4. Verwendung des Thermostats in der Fernbedienung (Zone Follow)

Durch Aktivierung dieser Funktion wird die Fernbedienung verwendet, um die Temperatur an ihrem aktuellen Ort zu messen. Wenn Sie die Auto-, Kühl- oder Heizfunktionen verwenden, können Sie die Umgebungstemperatur der Fernbedienung (anstatt des Geräts selbst) messen, um die Umgebungstemperatur zu optimieren und maximalen Komfort zu gewährleisten.

1. Drücken Sie die Zone Follow-Taste, um die Funktion zu aktivieren. Die Fernbedienung sendet

alle drei Minuten ein Temperatursignal an das Gerät.

2. Drücken Sie die Zone Follow-Taste erneut, um diese Funktion auszuschalten.

6 Verwendung der erweiterten Funktionen63 / 63 DE Fernbedienung für das Klimagerät / Bedienungsanleitung 63 / 108 DE 6 Verwendung der erweterten Funktonen

Hinweis: - Das Tastendesign basiert auf einem typischen Modell und kann sich geringfügig von dem tatsächlich von Ihnen gekauften unterscheiden. Die tatsächliche Form der Tasten hat Vorrang. - Alle beschriebenen Funktionen werden vom Gerät ausgeführt. Wenn das Gerät nicht über diese Funktion verfügt, wird keine entsprechende Aktion ausgeführt, wenn Sie die entsprechende Taste auf der Fernbedienung drücken. - Wenn bei der Funktionsbeschreibung große Unterschiede zwischen der Beschreibung der Fernbedienung und Bedienungsanleitung für das Gerät bestehen, gilt die Beschreibung in der Bedienungsanleitung. - Dieses Gerät ist geprüft worden und erfüllt die Bedingungen bezüglich der Grenzwerte für ein digitales Gerät der Kategorie B gemäß Teil 15 der FCC-Richtlinien. Diese Grenzwerte dienen dem Schutz vor schädlichen Störungen, wenn das Gerät im häuslichen Bereich verwendet wird. Dieses Gerät erzeugt, verwendet und kann Funkfrequenzenergie ausstrahlen. Wird es nicht gemäß den Anweisungen installiert und verwendet, kann dies zu schädlichen Störungen des Funkverkehrs führen. Es gibt allerdings keine Garantie dafür, dass es bei einer bestimmten Installation zu keiner Störung kommt. Falls dieses Gerät Funkstörungen im Radio- oder Fernsehempfang verursacht (überprüfen Sie dies durch Ein- und Ausschalten des Geräts), können Sie diese Funkstörungen möglicherweise wie folgt beheben: tRichten Sie die Empfangsantenne neu aus oder platzieren Sie das Gerät an einem anderen Ort. tVergrößern Sie die Entfernungen zwischen dem Gerät und dem Empfänger. tVerbinden Sie dieses Gerät mit einer Steckdose in einem Stromkreis, der unabhängig vom Stromkreis des Empfängers ist. tWenden Sie sich an Ihren Verkäufer oder an einen erfahrenen Radio-/ Fernsehtechniker, um Unterstützung zu erhalten. Änderungen oder Modifikationen an diesem Gerät, die nicht ausdrücklich von der für Einhaltung von Richtlinien verantwortlichen Stelle genehmigt wurden, könnten dazu führen, dass der Benutzer dieses Gerät nicht mehr verwenden darf.Leggere prima il presente manuale. Gentile Cliente, grazie per aver scelto un prodotto Beko. Ci auguriamo che lei ottenga i migliori risultati dal suo prodotto, realizzato secondo elevati standard di qualità e con una tecnologia all'avanguardia. Pertanto, legga attentamente tutto il manuale e tutti i documenti di accompagnamento, prima di utilizzare il prodotto, e li conservi per riferimento futuro. Se cede il prodotto a qualcun altro, gli fornisca anche il manuale dell'utente. Segua tutte le avvertenze e le informazioni riportate nel manuale dell'utente. Significato dei simboli I seguenti simboli sono utilizzati in diverse sezioni di questo manuale: Il presente prodotto è stato realizzato in strutture ecosostenibili e moderneConforme alla Direttiva RAEE. Non contiene PCB.
