BEDIENUNGSANLEITUNG Otoscope LX-033 Lifenaxx
Distributor: Technaxx Deutschland GmbH & Co.KG, Kruppstr. 105, 60388 Frankfurt a.M., Germany
LifenaXX® \* Gebrauchsanleitung
Otoscope LX-033
Die Konformitätserklärung für diese Gerät finden Sie unter dem Internet-Link: www.technaxx.de/ (in der Fußleiste "Konformitätserklärung"). Bitte lesen Sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme des Geräts durch. Servicetelefonnummer für technische Unterstützung: 01805 012643 (14 Cent / Minute aus dem deutschen Festnetz und 42 Cent / Minute aus dem Mobilfunknetz). Kostenlose E-Mail: support@technaxx.de
Bewahren Sie dieses Benutzerhandbuch sorgfältig auf, um später darauf Bezug nehmen zu können. Tun Sie dasselbe mit dem Originalzubehör für dieses Produkt. Im Garantiefall wenden Sie sich bitte an den Händler oder das Geschäft, in dem Sie dieses Produkt gekauft haben.
2 Jahre Garantie
Dieses Produkt ist für die Anwendung bei Menschen und Tieren bestimmt. Das Produkt darf nur zur Reinigung und Kontrolle des Gehörgangs oder der Nasenhöhle verwendet werden. Achten Sie bei der Verwendung des Geräts darauf, dass Sie nicht zu tief in die Öffnungen eindringen, Sie könnten Schäden verursachen.
Merkmale
● CMOS-Kamera 2MP.
● Auflösung 1920 x 1080P 30FPS.
● 6-Achsen-Gyroskop
● Fokusabstand 1,5-3cm
- Batterieanzeige
- TF-Karte, 32GB
- 180° Bild-Videorotation
Technische Daten
| USB (nur in trockenem Zustand laden) | 5V max. 1A |
| Batterie | 3,7V / 2500mAh |
| Kamera | 2MP 1920x1080 30FPS |
| Betriebszeit | 4 - 5 Stunden |
| Ladezeit | ~2 Stunden |
| LED | 6 |
| Durchmesser der Linse | ∅3,9mm |
| Abmessungen | 15,6 x 7,5 x 1,9cm |
| Gewicht | 187g |
| Display/Auflösung | 4.5 Zoll /854 x 480 |
| Sprachen | DE, EN, FR, CN, JA, SP, IT, RU |
Zubehör
| 3 x Sicherheitstrichter | |
| 4 unterschiedliche Ohrlöffel-Designs | |
| 1 x Displaystand | |
| 1 x 32GB TF-Karte |
Erster Gebrauch
- Laden Sie das Gerät vollständig mit dem USB-Kabel, dies kann bis zu 2 Stunden dauern. ●Verbinden Sie die Kamera mit dem Otoskop, bevor Sie das Gerät einschalten. ●Stecken Sie die TF-Karte in den TF-Kartenschacht (9), achten Sie darauf, dass die Kontakte der Karte in Richtung des Displays zeigen (die Karte muss hörbar einrasten) ●Halten Sie 1 - 2 Sekunden lang die Taste On/Off (Ein/Aus) (8) gedrückt, um das Gerät in Betrieb zu nehmen. ●Die Standardsprache ist Deutsch, und das System unterstützt Englisch, Chinesisch, Deutsch, Französisch, Spanisch, Italienisch, Russisch und Japanisch. ●Drücken Sie zum Ändern der Sprache zweimal die Einstelltaste (7), gehen Sie zu Sprache, drücken Sie die Taste OK (6) und wählen Sie die gewünschte Sprache mit der Auf-/Ab-Taste (7). Drücken Sie erneut die Taste OK (6) erneut, um Ihre bevorzugte Sprache zu wählen. ●Auf die gleiche Weise können Sie unter dem Punkt Datum/Uhrzeit die Uhrzeit und das Datum oder unter dem entsprechenden Punkt unter Einstellungen die automatische Ausschaltzeit einstellen. ●Wenn Sie keine Bilder oder Videos aufnehmen können, stellen Sie sicher, dass die TF-Karte im richtigen Format (FAT32) formatiert ist. ●Drücken Sie zweimal die Einstellungstaste (7), drücken Sie die Auf-/Ab-Taste (4), um zum Punkt Formatieren zu gelangen, drücken Sie die OK-Taste (6), und wählen Sie im Menü OK, um die TF-Karte zu formatieren.

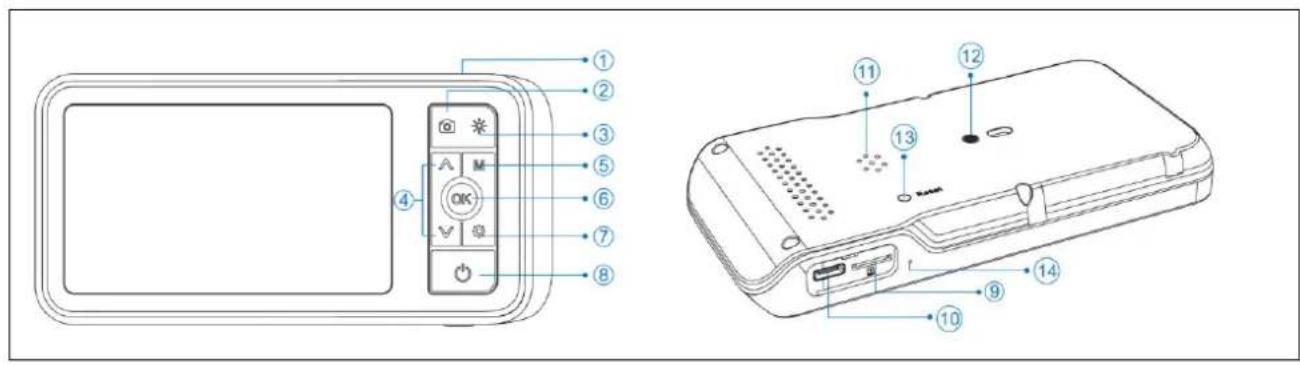

| 1 | Kamera-Stecker | 2 | Schaltfläche Foto Video |
| 3 | Lichtsteuerung zur Einstellung der LED-Helligkeit an der Kamera | 4 | Auf/Ab im Menü und Drehen von Bild/Video an der Kamera. |
| 5 | Modus, Umschalten von Bild zu Video und Wiedergabe | 6 | OK, Änderungen bestätigen, Standbild |
| 7 | Einstellungen | 8 | Ein-/Ausschalten (1 s lang drücken) |
| 9 | TF-Kartensteckplatz, 32GB-TF Karte im Lieferumfang | 10 | Ladeanschluss (USB-C max.5V, 1A) |
| 11 | Lautsprecher | 12 | Montageöffnung für Halterung |
| 13 | Reset | 14 | Mikrofon |
Gebrauchsanweisung
- Verbinden Sie die Kamera mit dem Otoskop, bevor Sie das Gerät einschalten. - Stecken Sie die TF-Karte in den TF-Kartenschacht (9), achten Sie darauf, dass die Kontakte der Karte in Richtung des Displays zeigen (die Karte muss hörbar einrasten) - Halten Sie 1-2 Sekunden lang die Taste On/Off (Ein/Aus) (8) gedrückt, um das Gerät in Betrieb zu nehmen. - Fügen Sie für die erste Ansicht einen der Sicherheitstrichter hinzu. - Der Ohrkanal ist nicht ganz gerade, passen Sie die Position des Otoskops in Ihrem Ohr vorsichtig an. - Für eine klarere Sicht ohne Blendung können Sie die LED-Helligkeit (3) einstellen.
●Die Brennweite der Kamera beträgt 1,5-3cm, stellen Sie den Abstand zwischen der Kameralinse und Ihrem Ohr ein, um scharf zu stellen. Um ein Bild aufzunehmen, drücken Sie 📞 (2), wechseln Sie zu Video, drücken Sie die MODE-Taste und drücken Sie erneut 📞 (2), um das Video zu starten und zu stoppen. Um zu Ihrem Foto-/Videoarchiv zu wechseln, drücken Sie erneut die Taste MODE, wählen Sie die Datei mit der Auf-/Ab-Taste (4) und drücken Sie OK für Wiedergabe.
Verbindung zum Computer herstellen (Windows 10)
- Verbinden Sie das USB-Kabel mit dem Otoskop und dann mit einem USB-Anschluss Ihres Computers. Schalten Sie Ihr Otoskop ein, Sie finden nun ein neues USB-Gerät in Ihrem Explorer. ●Der Ordner DCIM enthält Ihre Bilder und Videos.
Normaler Gebrauch
- Das Otoskop sollte nur in den Gehörgang oder die Nase eingeführt werden, wenn ein Löffel oder ein Sicherheitstrichter montiert ist.
- Setzen Sie den Löffel bzw. Sicherheitstrichter so auf das Otoskop, dass er festsitzt.
- Seien Sie vorsichtig. Gehörgang und Nase sind empfindlich.
Reinigung
Vor und nach der Verwendung sollten Sie Kamera, Löffel und Sicherheitstrichter reinigen.
Sicherheitshinweise
→ Nicht in den LED-Lichtstrahl blicken. → Laden Sie das Gerät nur mit dem mitgelieferten oder einem kompatiblen USB-Kabel auf. → Dieses Gerät ist nicht für Kinder oder Personen mit eingeschränkter geistiger Leistungsfähigkeit oder mangelnder Erfahrung und / oder mangelnder Sachkenntnis bestimmt. → Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt.→ Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und birgt erhebliche Gefahren. → Der Hersteller übernimmt keine Haftung für Schäden durch unsachgemäße Verwendung. Überprüfen Sie vor dem Gebrauch den korrekten Betrieb des Geräts! → Nicht verwenden, wenn das Gerät sichtbare Anzeichen einer Beschädigung aufweist. → Verwenden Sie das Gerät nicht in feuer- oder explosionsgefährdeten Bereichen (z. B. in sauerstoffgesättigten oder anästhesiegefährdeten Umgebungen). → Dieses Produkt darf nicht in Bereiche mit starken Magnetfeldern, z. B. MRT-Scanner, gelangen oder dort verwendet werden. → Lassen Sie das Gerät niemals unbeaufsichtigt aufladen. → Stellen Sie sicher, dass Sie den Adapter desinfizieren. Reinigen Sie die Oberfläche des Geräts mit 75-%igem medizinischem Alkohol, bevor Sie es mit der Haut in Berührung bringen. Desinfizieren Sie die Adapter mit Dampf oder 10 Minuten lang in heißem Wasser. → Dieses Gerät ist nicht für Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten geeignet. Halten Sie Unbeteiligte und Kinder während des Betriebs des Geräts fern.
WARNUNGEN UND HINWEISE:
WARNUNG: Dieses Produkt ist nicht für die Verwendung in der professionellen Gesundheitsfürsorge bestimmt, es sei denn, es ist ausdrücklich dafür vorgesehen. Verwendung nur für Erwachsene. Verwenden Sie das Gerät nicht in Gegenwart entzündlicher Narkosegasmischungen mit Luft, Sauerstoff oder Stickoxid oder nahe entflammbarer Substanzen, Gasen und Dämpfen. Betreiben Sie das Gerät nicht in der Nähe von Heizöffnungen oder bei direkter Sonneneinstrahlung. Halten Sie das Gerät trocken. Das Gerät darf nicht in Wasser getaucht werden.
Sicherheits- und Entsorgungshinweise für Batterien: Halten Sie Kinder von Batterien fern. Wenn ein Kind eine Batterie verschluckt hat, suchen Sie einen Arzt auf oder bringen Sie das Kind umgehend in ein Krankenhaus! Achten Sie auf die richtige
Polarität (+) und (−) der Batterien! Tauschen Sie stets alle Batterien aus. Verwenden Sie niemals alte und neue Batterien oder verschiedene Batterietypen gleichzeitig. Batterien niemals kurzschließen, öffnen, deformieren oder aufladen!
Verletzungsgefahr! Batterien niemals ins Feuer werfen! Explosionsgefahr! Hinweise zum Umweltschutz:
Verpackungsmaterialien sind Rohstoffe und können recycelt werden. Entsorgen Sie keine alten Geräte oder Batterien in den Hausmüll. Reinigung: Schützen Sie das Gerät vor Verschmutzung und Verunreinigung (verwenden Sie einen sauberen Stoff). Verwenden Sie keine rauen, grobkörnigen Materialien oder Lösungsmittel / aggressive Reiniger. Wischen Sie das gereinigte Gerät gut ab. Wichtiger Hinweis: Sollte Batterieflüssigkeit aus einer Batterie auslaufen, wischen Sie das Batteriegehäuse mit einem weichen Tuch trocken. Distributor: Technaxx Deutschland GmbH & Co.KG, Kruppstr. 105, 60388 Frankfurt a. M., Deutschland
