BEDIENUNGSANLEITUNG Royal ESP 620 Niro EINHELL

Art.-Nr.: 41.705.09 I.-Nr.: 01014

ROYAL

ESP

620 NIRO

D

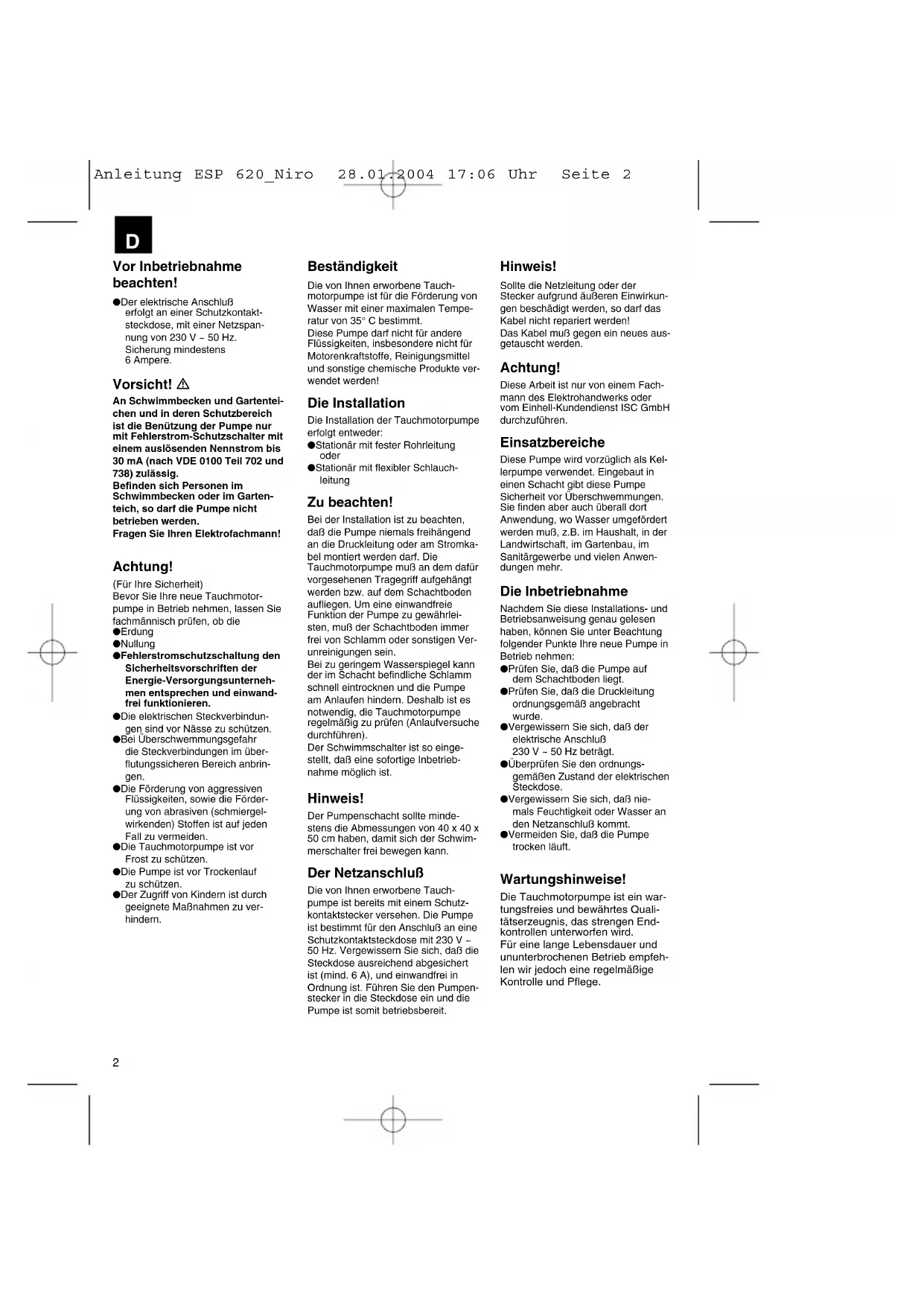

Vor Inbetriebnahme beachten!

- Der elektrische Anschluß erfolgt an einer Schutzkontaktsteckdose, mit einer Netzspannung von 230 V – 50 Hz. Sicherung mindestens 6 Ampere.

Vorsicht!

An Schwimmbecken und Gartenteichen und in deren Schutzbereich ist die Benützung der Pumpe nur mit Fehlerstrom-Schutzschalter mit einem auslösenden Nennstrom bis 30 mA (nach VDE 0100 Tell 702 und 738) zulässig.

Befinden sich Personen im Schwimmbecken oder im Garten- teich, so darf die Pumpe nicht betrieben werden.

Fragen Sie Ihren Elektrofachmann!

Achtung!

(Für Ihre Sicherheit) Bevor Sie Ihre neue Tauchmotor- pumpe in Betrieb nehmen, lassen Sie fachmännisch prüfen, ob die

Erdung
●Nullung
●Fehlerstromschutzschaltung den Sicherheitsvorschriften der Energie-Versorgungsunternehmen entsprechen und einwandfrei funktionieren.
●Die elektrischen Steckverbindungen sind vor Nässe zu schützen.
- Bei Überschwemmungsgefahr die Steckverbindungen im überflutungssicheren Bereich anbringen.
●Die Förderung von aggressiven Flüssigkeiten, sowie die Förderung von abrasiven (schmiergelwirkenden) Stoffen ist auf jeden Fall zu vermeiden.
●Die Tauchmotorpumpe ist vor Frost zu schützen.
●Die Pumpe ist vor Trockenlauf zu schützen.
●Der Zugriff von Kindern ist durch geeignete Maßnahmen zu verhindern.

Beständigkeit

Die von Ihnen erworbene Tauch-motorpumpe ist für die Förderung von Wasser mit einer maximalen Temperatur von 35°C bestimmt. Diese Pumpe darf nicht für andere Flüssigkeiten, insbesondere nicht für Motorenkraftstoffe, Reinigungsmittel und sonstige chemische Produkte verwendet werden!

Die Installation

Die Installation der Tauchmotorpumpe erfolgt entweder:

●Stationär mit fester Rohrleitung oder
●Stationär mit flexibler Schlauchleitung

Zu beachten!

Bei der Installation ist zu beachten, daß die Pumpe niemals freihängend an die Druckleitung oder am Stromkabel montiert werden darf. Die Tauchmotorpumpe muß an dem dafür vorgesehenen Tragegriff aufgehängt werden bzw. auf dem Schachtboden aufliegen. Um eine einwandfreie Funktion der Pumpe zu gewährleisten, muß der Schachtboden immer frei von Schlamm oder sonstigen Verunreinigungen sein.

Bei zu geringem Wasserspiegel kann der im Schacht befindliche Schlamm schnell eintrocknen und die Pumpe am Anlaufen hindern. Deshalb ist es notwendig, die Tauchmotorpumpe regelmäßig zu prüfen (Anlaufversuche durchführen).

Der Schwimmschalter ist so eingestellt, daß eine sofortige Inbetriebnahme möglich ist.

Hinweis!

Der Pumpenschacht sollte mindestens die Abmessungen von 40 x 40 x 50 cm haben, damit sich der Schwimmerschalter frei bewegen kann.

Der Netzanschluß

Die von Ihnen erworbene Tauchpumpe ist bereits mit einem Schutzkontaktstecker versehen. Die Pumpe ist bestimmt für den Anschluß an eine Schutzkontaktsteckdose mit 230 V - 50 Hz. Vergewissern Sie sich, daß die Steckdose ausreichend abgesichert ist (mind. 6 A), und einwandfrei in Ordnung ist. Führen Sie den Pumpenstecker in die Steckdose ein und die Pumpe ist somit betriebsbereit.

Hinweis!

Sollte die Netzleitung oder der Stecker aufgrund äußeren Einwirkungen beschädigt werden, so darf das Kabel nicht repariert werden! Das Kabel muß gegen ein neues ausgetauscht werden.

Achtung!

Diese Arbeit ist nur von einem Fachmann des Elektrohandwerks oder vom Einhell-Kundendienst ISC GmbH durchzuführen.

Einsatzbereiche

Diese Pumpe wird vorzüglich als Kellerpumpe verwendet. Eingebaut in einen Schacht gibt diese Pumpe Sicherheit vor Überschwemmungen. Sie finden aber auch überall dort Anwendung, wo Wasser umgefördert werden muß, z.B. im Haushalt, in der Landwirtschaft, im Gartenbau, im Sanitärgewerbe und vielen Anwendungen mehr.

Die Inbetriebnahme

Nachdem Sie diese Installations- und Betriebsanweisung genau gelesen haben, können Sie unter Beachtung folgender Punkte Ihre neue Pumpe in Betrieb nehmen:

●Prüfen Sie, daß die Pumpe auf dem Schachtboden liegt.
●Prüfen Sie, daß die Druckleitung ordnungsgemäß angebracht wurde.
●Vergewissern Sie sich, daß der elektrische Anschluß 230 V – 50 Hz beträgt.
- Überprüfen Sie den ordnungsgemäßen Zustand der elektrischen Steckdose.
●Vergewissern Sie sich, daß niemals Feuchtigkeit oder Wasser an den Netzanschluß kommt.
●Vermeiden Sie, daß die Pumpe trocken läuft.

Wartungshinweise!

Die Tauchmotorpumpe ist ein wartungsfreies und bewährtes Qualitätserzeugnis, das strengen Endkontrollen unterworfen wird. Für eine lange Lebensdauer und ununterbrochenen Betrieb empfehlen wir jedoch eine regelmäßige Kontrolle und Pflege.

D

Achtung! Wichtig!

●Vor jeder Wartungsarbeit den Netzstecker ziehen.
- Bei transportabler Verwendung sollte die Pumpe nach jedem Gebrauch mit klarem Wasser gereinigt werden.
- Bei stationärer Installation empfiehlt sich alle 3 Monate die Funktion des Schwimmschalters zu überprüfen.
●Fusseln und faserige Partikel, die sich im Pumpengehäuse eventuell festgesetzt haben, mit einem Wasserstrahl entfernen.
●Alle 3 Monate Schachtboden von Schlamm befreien und auch die Schachtwände reinigen.
●Den Schwimmschalter von Ablagerungen mit klarem Wasser reinigen.

Reinigung des Schaufel- rades

Bei zu starker Ablagerung im Pumpengehäuse muß der untere Teil der Pumpe wie folgt zerlegt werden:

1. Entfernen Sie bitte die 4 Schrauben an der Unterseite des Ansaugkorbes

2. Lösen Sie den Ansaugkorb vom Pumpengehäuse.

3. Das Schaufelrad mit klarem Wasser reinigen.
4. Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

Achtung! Die Pumpe nicht auf dem Schaufelrad abstellen oder abstützen!

Einstellung des Ein /Aus - Schaltpunktes

Der EIN - bzw. AUS - Schaltpunkt des Schwimmschalters kann durch Verändern des Schwimmschalters in der Schwimmschaltererung eingestellt werden.

Bitte prüfen Sie vor Inbetriebnahme folgende Punkte:

●Der Schwimmschalter muß so angebracht sein, daß die Schaltpunkthöhe:EIN und die Schaltpunkthöhe:AUS leicht und mit wenig Kraftaufwand erreicht werden kann. Prüfen Sie dies, in dem Sie die Pumpe in ein Gefäß, gefüllt mit Wasser; stellen und den Schwimmschalter mit der Hand vorsichtig hochheben und anschließend wieder senken. Dabei können Sie sehen ob die Pumpe sich ein bzw. ausschaltet.

• Achten Sie auch darauf, daß der Abstand zwischen den Schwimmschalterkopf und der Schwimmschalterasterung nicht zu gering ist. Bei zu geringen Abstand wird die einwandfreie Funktion nicht gewährleistet.
  ●Achten Sie bei der Einstellung des Schwimmschalters darauf, daß der Schwimmschalter nicht vor dem Ausschalten der Pumpe den Boden berührt. Achtung! Gefahr des Trockenlaufes.

Störungen – Ursachen – Abhilfe

Störungen	Ursachen	Abhilfe
Pumpe läuft nicht an	- Netzspannung fehlt- Schwimmschalter schaltet nicht	- Netzspannung überprüfen- Schwimmschalter in höhere Stellung bringen
Pumpe fördert nicht	- Einlaufsieb verstopft- Druckschlauch geknickt	- Einlaufsieb mit Wasserstrahl reinigen- Knickstelle beheben
Pumpe schaltet nicht aus	- Schwimmschalter kann nicht absinken	- Pumpe auf dem Schachtbo-den richtig auflegen
Fördermenge ungenügend	- Einlaufsieb verstopft- Pumpenleistung verringert, durch stark verschmutzte und schmiergelnde Wasserbeimen-gungen	- Einlaufsieb reinigen- Pumpe reinigen und Ver-schlußteile ersetzen
Pumpe schaltet nach kurzer Laufzeit ab	- Motorschutz schaltet die Pumpe wegen zu starker Was-serververschmutzung ab- Wassertemperatur zu hoch,	- Netzstecker ziehen und Pumpe sowie Schacht rein-gen.- Auf maximale Wasser-Tem-

D

Garantiehinweise:

Nicht unter die Garantie fallen:

●Zerstörung der Gleitringdichtung durch Trockenlauf oder Fremdkörperbeimengungen im Wasser
●Verstopfung des Laufrades durch Fremdkörper
●Transportschaden
●Schäden, verursacht durch Fremdeingriffe

Technische Daten

ROYAL ESP 620 NIRO
Netzanschluß 230V ~50 Hz
Aufnahmeleistung 620 Watt
Fördermenge max. 17.100 l/h
Förderhöhe max. 7,5 m
Eintauchtiefe max. 5 m
Wassertemperatur max. 35°C
Schlauchanschluß 1 1/2" IG
Fremdkörper max.: ∅ 15 mm
Schaltpunkthöhe: EIN ca. 50 cm
Schaltpunkthöhe: AUS ca. 5 cm
Art.-Nr.:	41.705.09

Leistungsdaten

Förderhöhe Fördermenge
1m max.: 16.500 l/h
2m max.: 15.600 l/h
3m max.: 14.400 l/h
4m max.: 12.900 l/h
5m max.: 11.100 l/h
6m max.: 9.000 l/h

GB

D EG Konformitätserklärung

Schmutzwasserpumpe ESP 620 Niro

Der Unterzeichnende erklärt in Namen der Firma die Übereinstimmung des Produktes.

Landau/Isar, den 17.01.2004

Brunhölzl

Leiter Produkt-Management

Bauer

Produkt-Management

Archivierung / For archives:

4170510-32-4155050-E

GARANTIEURKUNDE

Auf das in der Anleitung bezeichnetete Gerät geben wir 2 Jahre Garantie, für den Fall, dass unser Produkt mangelhaft sein sollte. Die 2-Jahres-Frist beginnt mit dem Gefahrenübergang oder der Übernahme des Gerätes durch den Kunden. Voraussetzung für die Geltendmachung der Garantie ist eine ordnungsgemäße Wartung entsprechend der Bedienungsanleitung sowie die bestimmungsgemäße Benutzung unseres Gerätes.

Selbstverständlich bleiben Ihnen die gesetzlichen Gewährleistungsrechte innerhalb dieser 2 Jahre erhalten. Die Garantie gilt für den Bereich der Bundesrepublik Deutschland oder der jeweiligen Länder des regionalen Hauptvertriebspartners als Ergänzung der lokal gültigen gesetzlichen Vorschriften. Bitte beachten Sie Ihren Ansprechpartner des regional zuständigen Kundendienstes oder die unten aufgeführte Serviceadresse.

ISC GmbH - International Service Center

Service- und Infoserver: http://www.isc-gmbh.info

Technische Änderungen vorbehalten

Auf das in der Anleitung bezeichnete Gerät geben wir 2 Jahre Garantle, für den Fall, dass unser Produkt mangelhaft sein sollte. Die 2-Jahres-Erüst beginnt mit dem Gefahrenübergang oder der Übernahme des Gerätes durch den Kunden. Voraussetzung für die Geltendmachung der Garantle ist eine ordnungsgemäße Wartung entsprechend der Bedienungsanleitung sowie die bestimmungsgemäße Benutzung unseres Gerätes. Selbstverständlich bleiben Ihnen die gesetzlichen Gewährleistungsrechte innerhalb dieser 2 Jahre erhalten.

Die Garantie gilt für den Bereich der Bundesrepublik Deutschland oder der jeweiligen Länder des regionalen Hauptvertriebspartners als Ergänzung der lokal gültigen gesetzlichen Vorschriften. Bitte beachten Sie Ihren Ansprechpartner des regional zuständigen Kundendienstes oder die unten aufgeführte Serviceadresse.
