Video Doorbell PoE - Türklingeln REOLINK - Kostenlose Bedienungsanleitung

Produkttyp	Video-Türklingel
Marke	Reolink
Modell	Video Doorbell PoE
Abmessungen	133 x 48 x 23 mm
Gewicht	96 g
Stromversorgung	PoE (Power over Ethernet) über PoE-Switch/-Injektor oder Reolink PoE NVR
Sichtwinkel (schwarze Version)	135° horizontal, 100° vertikal, 180° diagonal
Sichtwinkel (weiße Version)	100° horizontal, 135° vertikal, 180° diagonal
Nachtsicht	Ja, mit Infrarot-LED
Zwei-Wege-Audio	Ja, integriertes Mikrofon und Lautsprecher
Speicher	microSD-Karte (interner Steckplatz) und/oder Reolink Cloud-Speicher
Konnektivität	Ethernet (PoE)
Apps	Reolink App (iOS/Android) und Reolink Client (PC)
Schutzart	Wetterschutz (Außeneinsatz)
Bewegungserkennung	Ja, mit Push-Benachrichtigungen
Montage	Wandmontage, mit Montageplatte und Bohrschablone
Lieferumfang	Türklingel, Gong, Winkelhalterung, Montageplatte, Schablone, Ethernet-Kabel 1 m, Verlängerungskabel, Verbindungskabel, Schraubenset, Schnellstartanleitung
Garantie	2 Jahre (eingeschränkt)
Betriebstemperatur	-20 °C bis 50 °C (Schätzung)

Häufig gestellte Fragen - Video Doorbell PoE REOLINK

Wie schließe ich die Reolink Video Doorbell PoE an?

Die Türklingel wird über PoE mit Strom versorgt: Schließen Sie das Ethernet-Kabel an einen PoE-Switch/-Injektor oder einen Reolink PoE NVR an. Stellen Sie sicher, dass das PoE-Gerät mit Ihrem Router verbunden ist. Befolgen Sie dann die Schritte in der Reolink-App, um die Einrichtung abzuschließen.

Das Gerät schaltet sich nicht ein, was tun?

Überprüfen Sie, ob die PoE-Quelle Strom liefert (Norm 802.3af/at). Testen Sie mit einem anderen Ethernet-Kabel. Wenn das Problem weiterhin besteht, setzen Sie die Türklingel zurück, indem Sie eine Nadel 5 Sekunden lang in die Reset-Taste stecken.

Wie installiere ich die Reolink Video-Türklingel?

Verwenden Sie die Bohrschablone, um die Löcher zu markieren, bohren Sie, befestigen Sie die Montageplatte mit den langen Schrauben, führen Sie das Ethernet-Kabel durch die Platte, verbinden Sie es mit der Türklingel und befestigen Sie die Türklingel an der Platte. Verwenden Sie den mitgelieferten Winkelhalter für einen einstellbaren Winkel.

Kann ich eine microSD-Karte mit dieser Türklingel verwenden?

Ja, die Türklingel hat einen Steckplatz für microSD-Karten (nicht im Lieferumfang), um Aufnahmen lokal zu speichern. Setzen Sie die Karte in den Steckplatz auf der Rückseite ein, bevor Sie die Türklingel montieren.

Wie kann ich Live-Bilder auf meinem Telefon sehen?

Laden Sie die Reolink-App aus dem App Store oder Google Play herunter. Erstellen Sie ein Konto, tippen Sie auf '+' und scannen Sie den QR-Code auf der Türklingel oder in der Anleitung. Folgen Sie den Anweisungen, um das Gerät hinzuzufügen und auf den Live-Stream zuzugreifen.

Unterstützt die Türklingel WLAN?

Dieses Modell ist die PoE-Version, die ein Ethernet-Kabel für Strom und Daten benötigt. Es gibt eine separate WLAN-Version; überprüfen Sie Ihr Modell. Die PoE-Version bietet eine stabilere Kabelverbindung.

Wie setze ich die Türklingel auf die Werkseinstellungen zurück?

Suchen Sie die Reset-Taste auf der Rückseite der Türklingel (in der Nähe des PoE-Anschlusses). Verwenden Sie eine Büroklammer oder die mitgelieferte Nadel, um die Taste etwa 5 Sekunden lang gedrückt zu halten, bis die Anzeige blinkt. Die Türklingel wird neu gestartet.

Wie groß ist die Bewegungserkennungsreichweite?

Die Bewegungserkennung kann in der App eingestellt werden. Die typische Reichweite beträgt je nach Bedingungen 2 bis 8 Meter. Aktivieren Sie benutzerdefinierte Erkennungszonen, um Fehlalarme zu vermeiden.

Kann ich die Türklingel mit einem vorhandenen Gong verwenden?

Ja, die Türklingel kann über die vorhandene Klingelverkabelung mit Strom versorgt werden, jedoch muss der mechanische Gong mit dem mitgelieferten Verbindungskabel überbrückt werden, um Stromprobleme zu vermeiden. Der vorhandene Gong wird dann nicht mehr läuten.

Wie reinige ich die Reolink Türklingel?

Trennen Sie die Stromversorgung. Verwenden Sie ein weiches, trockenes Tuch, um die Linse und das Gehäuse zu reinigen. Vermeiden Sie aggressive Chemikalien. Bei hartnäckigen Flecken befeuchten Sie das Tuch leicht mit Wasser. Stellen Sie sicher, dass das Gerät vollständig trocken ist, bevor Sie es wieder einschalten.

BEDIENUNGSANLEITUNG Video Doorbell PoE REOLINK

Technische Unterstützung

Wenn Sie technische Hilfe benötigen, besuchen Sie bitte unsere offizielle Support-Website und kontaktieren Sie unser Support-Team, bevor Sie die Produkte zurückschicken, https://support.reolink.com.

Support technique

Über die Türklingel 23

Einrichten der Türklingel 25

Installation der Türklingel 29

Entfernen der Türklingel 35

Spezifikationen 36

Konformitätserklärung 36

Lieferumfang

Türklingel Chime

1m Netzwerkkabel

Eckkeil

Montageplatte

Montage- lochschblone

Verlängerungskabel Brückenkabel

Kurzanleitung

Netzadapter*

Strom

Schraubenpack
verlängerungskabel*

HINWEIS: Die Reolink Video Doorbell PoE wird standardmäßig nicht mit einem Netzadapter oder einem Verlängerungskabel geliefert.

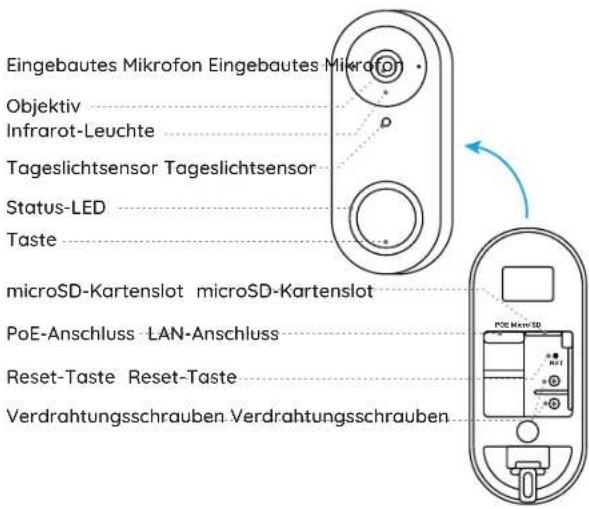

Über die Türklingel

Video Doorbell PoE

Eingebautes Mikrofon Eingebautes Mikrofon Objektiv Infrarot-Leuchte Tageslichtsensor Tageslichtsensor Status-LED Taste microSD-Kartenslot microSD-Kartenslot PoE-Anschluss LAN-Anschluss Reset-Taste Reset-Taste Verdrahtungsschrauben Verdrahtungsschrauben

Video Doorbell WiFi

Objektiv Infrarot-Leuchte Status-LED Taste LAV Micro-TD

Einrichten der Türklingel

Türklingel auf Smartphone einrichten

Schritt 1

Scannen Sie den QR-Code, um die Reolink App aus dem App Store oder Google Play Store herunterzuladen.

HINWEIS: Wenn die Reolink App bereits vorhanden ist, überprüfen Sie bitte, ob sie die neueste ist; wenn nicht, aktualisieren Sie sie bitte.

Schritt 2

Schalten Sie die Video-Türklingel ein.

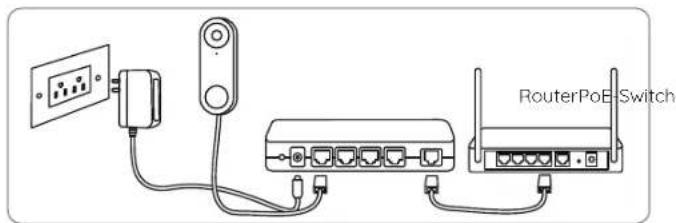

PoE-Version:

1. Schalten Sie die Türklingel ein, indem Sie sie an einen PoE-Switch/Injektor oder einen Reolink PoE NVR anschließen (nicht im Lieferumfang enthalten).
2. Schließen Sie den PoE Switch/Injector/Reolink PoE NVR an den LAN-Anschluss des Routers an.

HINWEIS: Der Reolink NVR sollte auf die neueste Firmware-Version aktualisiert werden.

DeutschDeutsch25 26

RouterPoE Switch

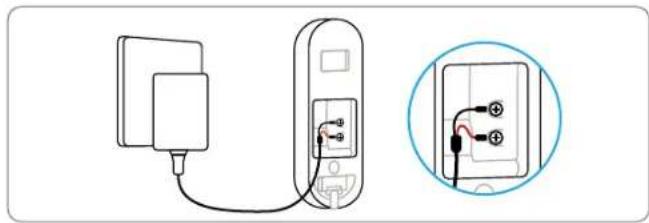

WiFi-Version: Verbinden Sie die Y-förmigen Stecker mit den Schrauben auf der Rückseite der Türklingel und schalten Sie sie dann mit dem Netzadapter ein.

HINWEIS: Es wird empfohlen, das Internet vor der Installation einzurichten. Stellen Sie sicher, dass die Y-förmigen Stecker voneinander getrennt sind.

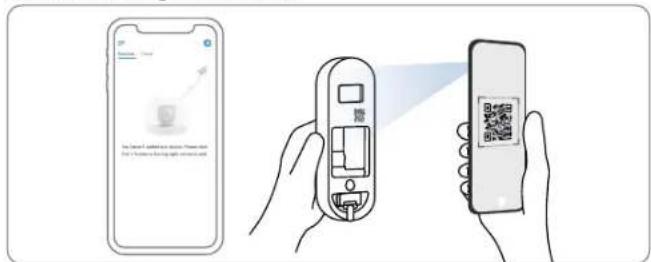

Schritt 3

Starten Sie Reolink App. Klicken Sie auf die Schaltfläche "☐" in der oberen rechten Ecke und scannen Sie den QR-Code auf der Türklingel, um sie hinzuzufügen. Folgen Sie dann den Anweisungen auf dem Bildschirm, um die Ersteinrichtung abzuschließen.

Türklingel auf PC einrichten (optional)

Schritt 1

Gehen Sie zu https://reolink.com > Support > App & Client. Laden Sie den Reolink Client herunter und installieren Sie ihn.

Schritt 2

Schalten Sie die Videotürklingel ein.

Schritt 3

Starten Sie den Reolink-Client. Klicken Sie auf die Schaltfläche "＋" und geben Sie die UID-Nummer der Türklingel ein, um sie hinzuzufügen.

Schritt 4

Folgen Sie den Anweisungen auf dem Bildschirm, um die Ersteinrichtung abzuschließen.

Installation der Türklingel

Schritt 1

Bringen Sie die Montagelochschablone an der Wand neben der Tür an und bohren Sie die Löcher wie gezeigt.

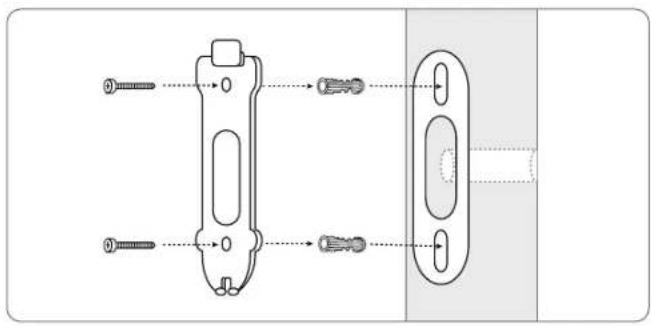

Schritt 2

Montieren Sie die Montageplatte mit den mitgelieferten langen Schrauben durch die beiden Löcher.

Für die PoE-Version:

Schritt 3

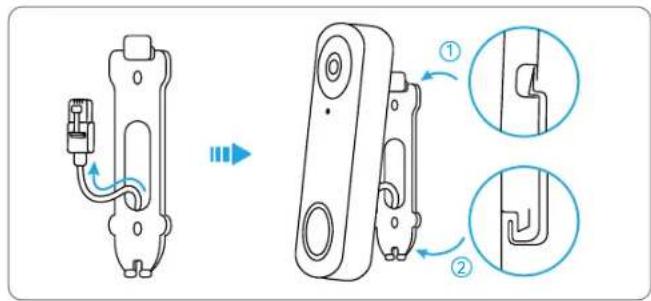

Führen Sie das Netzwerkkabel durch die Montageplatte und das Loch in der Wand, um es mit der Türklingel zu verbinden, und befestigen Sie dann die Türklingel an der Platte.

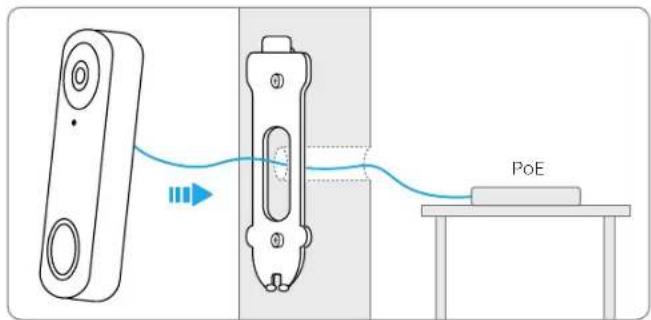

Schritt 4

Die Türklingel wird mit Strom versorgt, indem das andere Ende des Netzwerkkabels an ein PoE-Gerät angeschlossen wird.

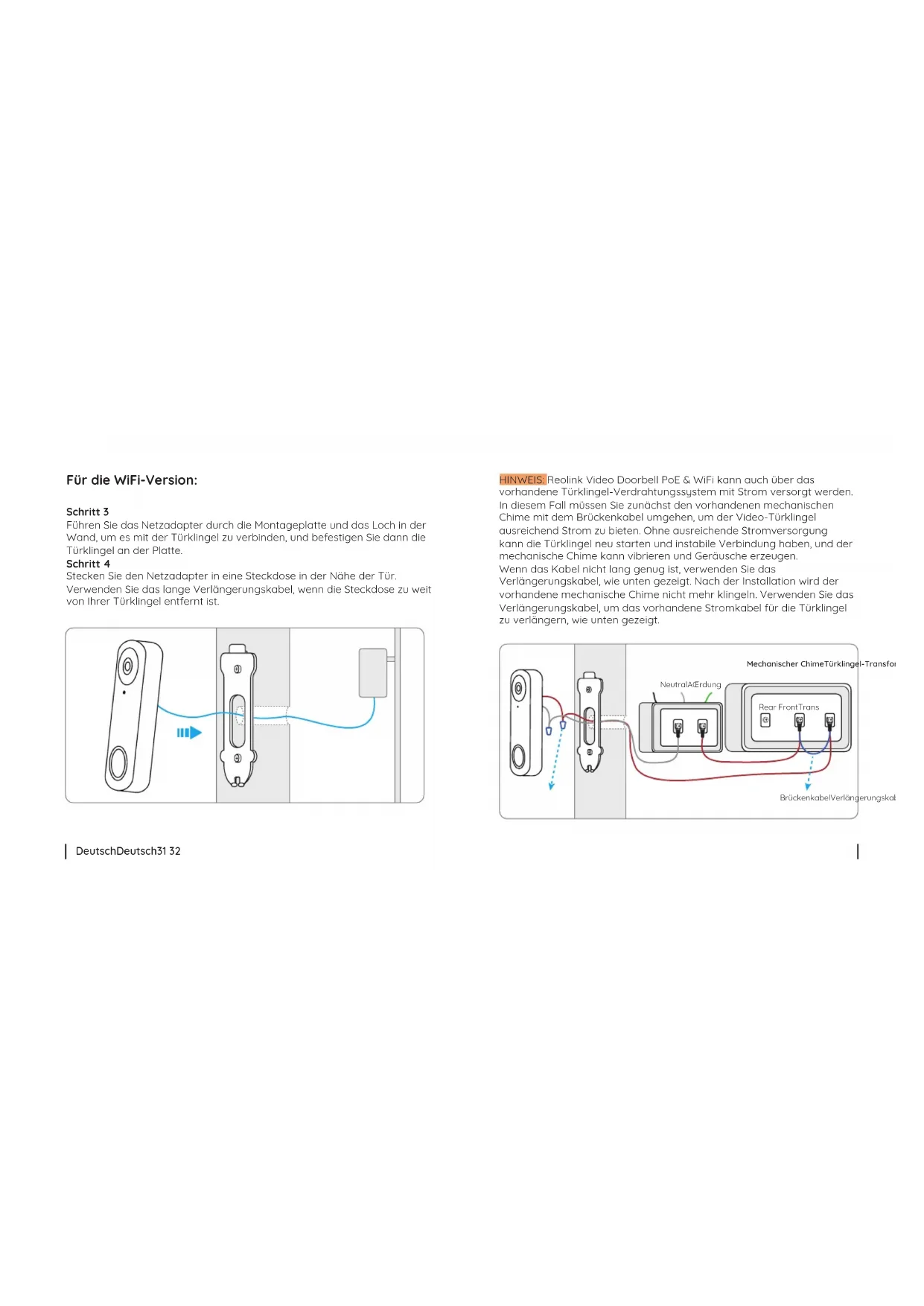

Für die WiFi-Version:

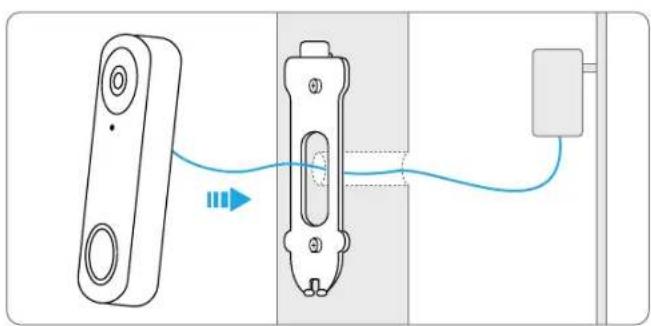

Schritt 3

Führen Sie das Netzadapter durch die Montageplatte und das Loch in der Wand, um es mit der Türklingel zu verbinden, und befestigen Sie dann die Türklingel an der Platte.

Schritt 4

Stecken Sie den Netzadapter in eine Steckdose in der Nähe der Tür. Verwenden Sie das lange Verlängerungskabel, wenn die Steckdose zu weit von Ihrer Türklingel entfernt ist.

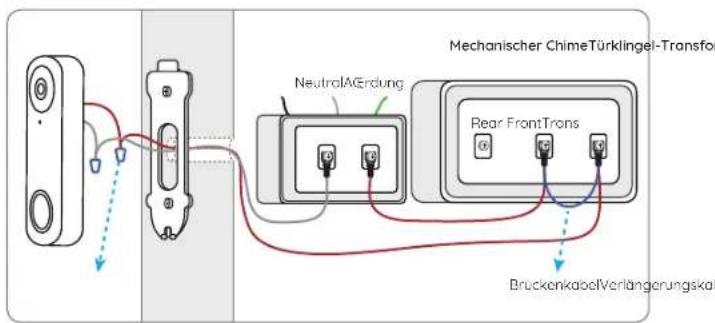

HINWEIS: Reolink Video Doorbell PoE & WiFi kann auch über das vorhandene Türklingel-Verdrahtungssystem mit Strom versorgt werden. In diesem Fall müssen Sie zunächst den vorhandenen mechanischen Chime mit dem Brückenkabel umgehen, um der Video-Türklingel ausreichend Strom zu bieten. Ohne ausreichende Stromversorgung kann die Türklingel neu starten und instabile Verbindung haben, und der mechanische Chime kann vibrieren und Geräusche erzeugen. Wenn das Kabel nicht lang genug ist, verwenden Sie das Verlängerungskabel, wie unten gezeigt. Nach der Installation wird der vorhandene mechanische Chime nicht mehr klingeln. Verwenden Sie das Verlängerungskabel, um das vorhandene Stromkabel für die Türklingel zu verlängern, wie unten gezeigt.

Mechanischer ChimeTürklingel-Transform NeutralA Erdung Rear FrontTrans BruckenkabelVerlängerungskai

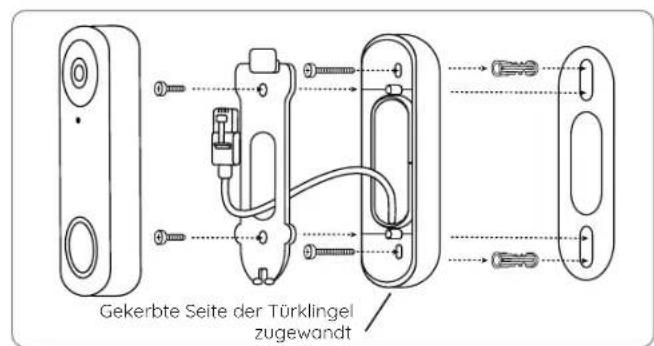

Keil einbauen (optional)

Wenn Sie den Winkel der Türklingel anpassen müssen, können Sie den mitgelieferten Keil verwenden. (Reolink Video Doorbell PoE wird als Beispiel genommen)

Schritt 1

Bringen Sie die Montagelochschablone an der Wand an und bohren Sie die Löcher wie gezeigt.

Schritt 2

Montieren Sie den Keil mit den mitgelieferten Schrauben durch die beiden Löcher. Achten Sie darauf, dass die gekerbte Seite des Kells nach außen zeigt.

Schritt 3

Schrauben Sie die Montageplatte an den Keil.

Schritt 4

Führen Sie das Netzwerkkabel durch den Keil und die Montageplatte, und befestigen Sie die Türklingel an der Platte.

Gekerbte Seite der Türklingel zugewandt

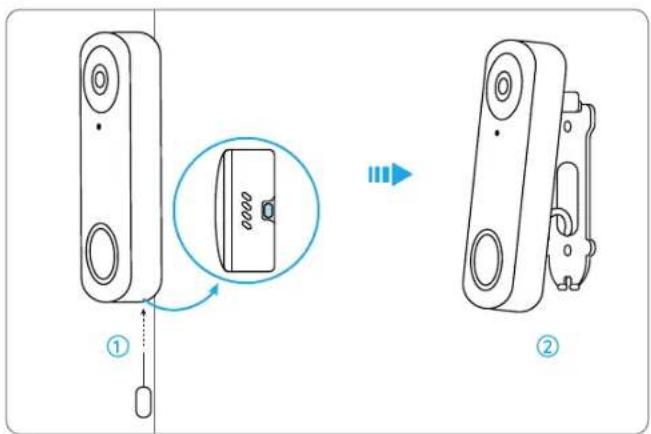

Entfernen der Türklingel

Wenn Sie die Türklingel von der Montageplatte entfernen möchten, können Sie die Unterseite mit einer Reset-Nadel stochern.

Konformitätserklärung

FCC-Konformitätserklärung

Dieses Gerät entspricht Abschnitt 15 der FCC-Richtlinien. Der Betrieb unterliegt zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Interferenzen bewirken; (2) und dieses Gerät muss alle empfangenen Interferenzen akzeptieren, einschließlich Interferenzen, die einen unerwünschten Betrieb verursachen können.

HINWEIS: Dieses Gerät wurde getestet und erfüllt die Grenzwerte für ein digitales Gerät der Klasse B gemäß Abschnitt 15 der FCC-Richtlinien. Die Grenzwerte sind so ausgelegt, dass sie angemessenen Schutz gegen schädliche Störungen bei der Montage in Wohngebieten bieten. Dieses Gerät erzeugt und verwendet Hochfrequenzenergie und kann diese ausstrahlen. Wenn es nicht gemäß den Anweisungen

installiert und verwendet wird, kann es schädliche Störungen im Funkverkehr erzeugen. Es gibt aber keine Garantie, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn das Gerät zu Störungen des Radio- oder Fernsehempfangs führt, was durch Ein- und Ausschalten des Geräts festgestellt werden kann, sollte der Benutzer versuchen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beheben:

• Die Empfangsantenne neu ausrichten oder sie umstellen.
- Den Abstand zwischen dem Gerät und dem Empfänger vergrößern.
- Das Gerät an einen anderen Stromkreis als den Empfänger anschließen.
- Hilfe bei dem Händler oder einem erfahrenen Radio-/TV-Techniker finden.

Achtung: Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Konformität verantwortlichen Partei genehmigt sind, können Berechtigung des Benutzers zum Betrieb des Gerätes aufheben.

FCC-Erklärung zur Strahlenbelastung

Dieses Gerät entspricht den FCC-Grenzwerten für die Strahlenbelastung, die für eine unkontrollierte Umgebung festgelegt wurden. Dieses Gerät muss mit einem Mindestabstand von 20 cm zwischen der Strahlungsquelle und Ihrem Körper installiert und betrieben werden.

Vereinfachte EU-Konformitätserklärung

Reolink erklärt, dass die WLAN-Kamera den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinie 2014/53/EU

DeutschDeutsch37 38

entspricht, die PoE-Kamera der Richtlinie 2014/30/EU.

Richtige Entsorgung des Produktes

Das Zeichen bedeutet, dass das Produkt in der ganzen EU nicht mit anderen Haushaltsabfällen entsorgt werden darf. Um mögliche Schäden für die Umwelt oder die menschliche Gesundheit zu vermelden, recyceln Sie es am besten auf eine geeignete Weise. Um Ihr Altgerät zurückzugeben, nutzen Sie bitte die Rückgabe- und Sammelsysteme oder wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben. Dort kann man das Produkt einem umweltgerechten Recycling zuführen.

Beschränkte Garantie

Dieses Produkt wird mit einer beschränkten 2-Jahres-Garantie geliefert, die nur beim Kauf im offiziellen Reolink-Shop oder bei einem autorisierten Reolink-Händler gültig ist. Mehr erfahren: https://reolink.com/warranty-and-return/.

HINWEIS: Hoffentlich gefällt Ihnen dieses Produkt. Sollten Sie dennoch mit dem Produkt nicht zufrieden sind und es zurückgeben möchten, empfehlen wir die Kamera auf die werkseinstellungen zurückzusetzen, bevor Sie sie zurücksenden.

AGB & Datenschutz

Die Nutzung des Produktes unterliegt Ihrer Zustimmung zu den AGB & der Datenschutzrichtlinie auf reolink.com. Halten Sie das von Kindern fern.

Endbenutzer-Lizenzvertrag

Durch die Verwendung der in das Reolink-Produkt integrierten Produktsoftware stimmen Sie den Bestimmungen dieses Endbenutzer-Lizenzvertrags („EULA“) zwischen Ihnen und Reolink zu. Mehr erfahren: https://reolink.com/eula/.

ISED-Konformitätserklärung

Dieses Gerät enthält lizenzbefreite(n) Sender/Empfänger, die den lizenzbefreiten RSS-Standard(s) von Innovation, Science and Economic Development Canada entsprechen. Der Betrieb unterliegt den folgenden zwei Bedingungen:

(1) Dieses Gerät darf keine Störungen verursachen.
(2) Dieses Gerät muss alle Interferenzen akzeptieren, einschließlich Interferenzen, die einen unerwünschten Betrieb des Geräts verursachen können.

IC-Erklärung zur Strahlenbelastung

Dieses Gerät wurde ebenfalls bewertet und erfüllt die IC-Grenzwerte für allgemeine HF-Belastung unter mobilen Expositionsbedingungen. Zwischen dem Sender und Ihrem Körper ist ein Mindestabstand von 20 cm einzuhalten.

BETRIEBSFREQUENZ (für die WiFi-Version) (die maximale Sendeleistung)

2.4 GHz EIRP<20dBm

5 GHz EIRP<23dBm

5.8GHz EIRP<14dBm

868MHz EIRP<14dbm

Die Funktionen von drahtlosen Zugangssystemen einschließlich lokaler Funknetze (WAS/RLANs) im Frequenzband 5150-5350 MHz für dieses Gerät sind in allen Ländern der Europäischen Union (BE/BG/CZ/DK/DE/EE/IE/EL/ES/FR/HR/IT/CY/LV/LT/LU/HU/

MT/NL/AT/PL/PT/RO/SI/SK/FI/SE/TR/NO/CH/IS/LI/UK(NI)) auf den Innenraumbetrieb beschränkt.

Technischer Support

Wenn Sie technische Hilfe benötigen, besuchen Sie bitte unsere offizielle Support-Website und kontaktieren Sie unser Support-Team, bevor Sie die Produkte zurückschicken: https://support.reolink.com.
