Produkttyp	Sole/Wasser-Wärmepumpe
Marke	Dimplex
Modell	WSI 65TU
Stromversorgung	~230 V / 50 Hz
Betriebstemperaturbereich	-10 °C bis 110 °C
Wärmeerzeugerkreispumpe (M16)	Magna3 40-80F
Zwischenkreispumpe (M11)	Magna3 65-80F
Brunnenwasserpumpe (M11)	Vor Ort bereitzustellen
Wärmetauscher	Verschraubter Edelstahl-Plattenwärmetauscher
Frostschutz	Rohrthermostat RAT 060I
Durchflusswächter	DFS (im Primärkreis installiert)
Ausdehnungsgefäß	25 Liter
Hydraulischer Anschluss	Flansche, Gewinderohre
Eingangssignal	0–10 V für Pumpen
Schmutzfänger	2 ½"
Überdruckventil	DN 25
Manometer	Inklusive
Kappenventil	DN 20 ¾"
Montage	Innen- oder Außenmontage (Diffusionssperre empfohlen)
Wartung	Entlüften der Kreisläufe, Dichtungsprüfung, Nachziehen des Wärmetauschers
Sicherheit	Frostschutz, Durchflusswächter, Absperrventile

Häufig gestellte Fragen - WSI 65TU DIMPLEX

Wie installiere ich das Zwischenkreis-Kit für die Dimplex WSI 65TU Wärmepumpe?

Das Kit kann innen oder außen montiert werden. Befolgen Sie das hydraulische Integrationsschema, installieren Sie die Absperrventile, das Ausdehnungsgefäß, den Wärmetauscher und die Pumpen. Stellen Sie sicher, dass die Solepumpe an einem trockenen und frostsicheren Ort montiert ist.

Welcher elektrische Anschluss ist für die Pumpe erforderlich?

Die Stromversorgung erfolgt mit ~230 V. Die Magna3-Pumpen werden an die vorgesehenen Klemmen angeschlossen. Das 0-10 V-Signal wird an die Klemmen Y und GND des Wärmepumpenreglers angeschlossen.

Wie entlüfte ich den Plattenwärmetauscher?

Schließen Sie die Absperrventile zwischen Pumpe und Wärmetauscher, öffnen Sie das Rücklaufventil und starten Sie die Solepumpe, indem Sie die Vorlaufventile allmählich öffnen. Wiederholen Sie dies bei Bedarf für den Sekundärkreis.

Was tun bei Frost?

Der Frostschutzthermostat RAT 060I ist auf 4 °C eingestellt. Wenn die Temperatur darunter fällt, schaltet er die Wärmepumpe ab. Stellen Sie sicher, dass der Fühler mit Wärmeleitpaste am blanken Rohr befestigt ist.

Wie schließe ich das 0-10 V-Signal an?

Für die Pumpe M16 verbinden Sie das Signal mit J4/Y3 und X3 GND. Für M11 mit J4/Y4 und X3 GND. Der Wärmepumpenregler liefert das Steuersignal.

Welche regelmäßigen Wartungsarbeiten werden empfohlen?

Überprüfen Sie regelmäßig auf Dichtheit, den Druck des Ausdehnungsgefäßes, die Funktion der Ventile und die Sauberkeit des Wärmetauschers. Entlüften Sie die Anlage, wenn ungewöhnliche Geräusche auftreten.

Kann die Wärmepumpe mit Grundwasser betrieben werden?

Ja, das Kit ist für die Nutzung von Grundwasser als Wärmequelle ausgelegt. Eine Brunnenwasserpumpe muss vor Ort bereitgestellt und an den Zwischenkreis angeschlossen werden.

Wie teste ich den Durchflusswächter?

Der Durchflusswächter DFS verhindert den Betrieb der Wärmepumpe ohne Durchfluss. Überprüfen Sie den korrekten Anschluss an den Regler (N1 ID 8/10/xx und X3 G) und testen Sie durch Simulieren eines Durchlussfehlers.

Was tun, wenn die Wärmepumpe nicht startet?

Überprüfen Sie die 230 V-Versorgung, den Anschluss des 0-10 V-Signals, den Frostschutzthermostat (darf nicht defekt sein) und den Durchflusswächter. Stellen Sie sicher, dass die Solepumpe funktioniert.

Wo finde ich Ersatzteile?

Wenden Sie sich an Ihren Installateur oder den Dimplex-Kundendienst. Teile wie die Magna3-Pumpen, der Wärmetauscher und die Ventile sind über das Vertriebsnetz erhältlich.

BEDIENUNGSANLEITUNG WSI 65TU DIMPLEX

Montage- und Gebrauchsanweisung

Zwischenkreispaket für Sole/Wasser-Wärmepumpe zur Nutzung der Wärmequelle Grundwasser

1 Montage-, Einbau- und Sicherheitshinweise DE-2

1.1 Hydraulische Einbindung: DE-2
1.2 Geschraubter Edelstahl-Plattenwärmetauscher DE-3
1.3 Anschluss von Wärmeerzeuger- und Sole-(Zwischen-)kreispumpe: DE-4
1.4 Anschluss Versorgungsspannung \~ 230 V...... DE-6
1.5 Anschluss Eingangssignal 0 – 10V...... DE-7
1.6 Frostschutzthermostat (T) und Durchflussschalter (FS) DE-7

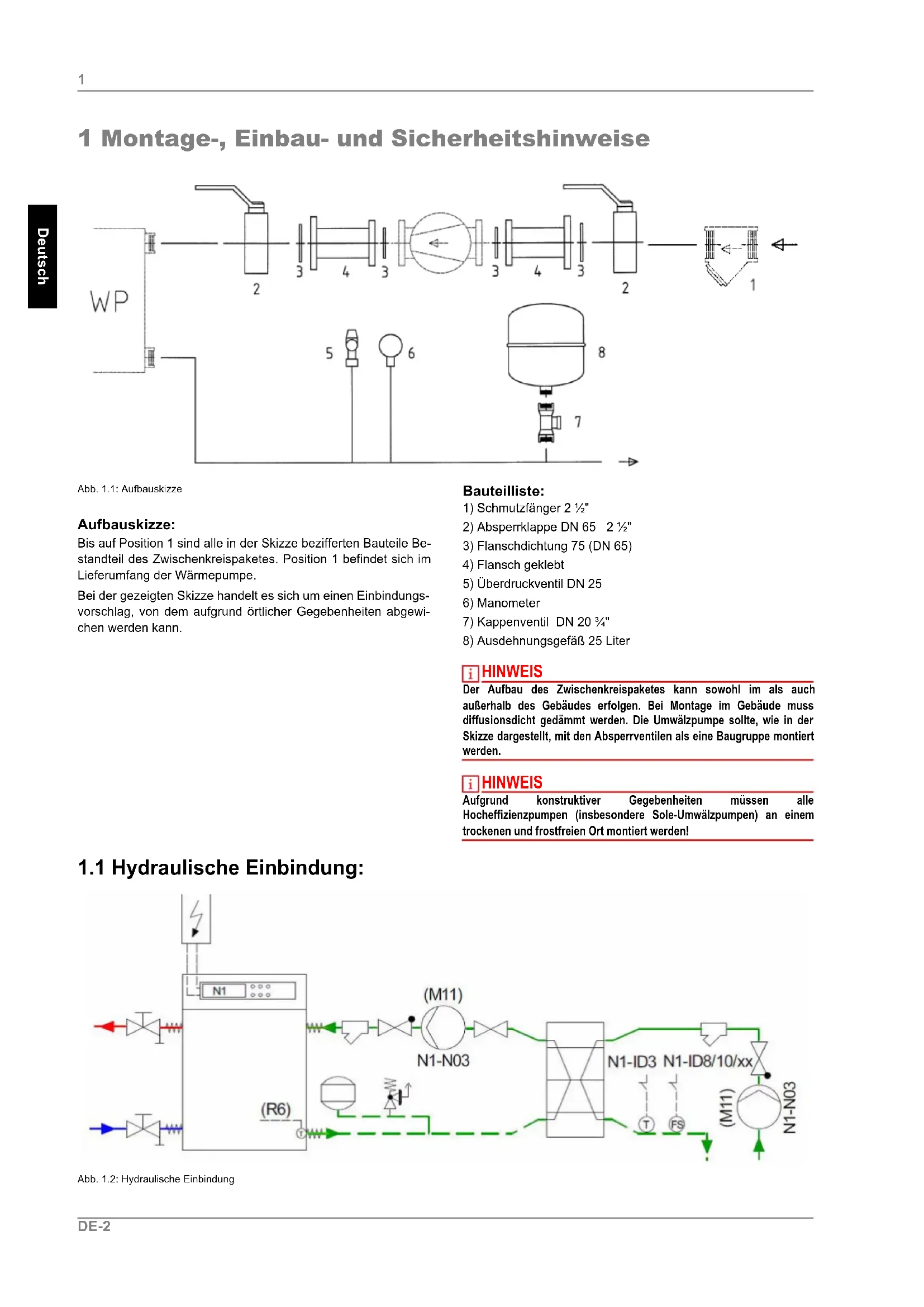

1 Montage-, Einbau- und Sicherheitshinweise


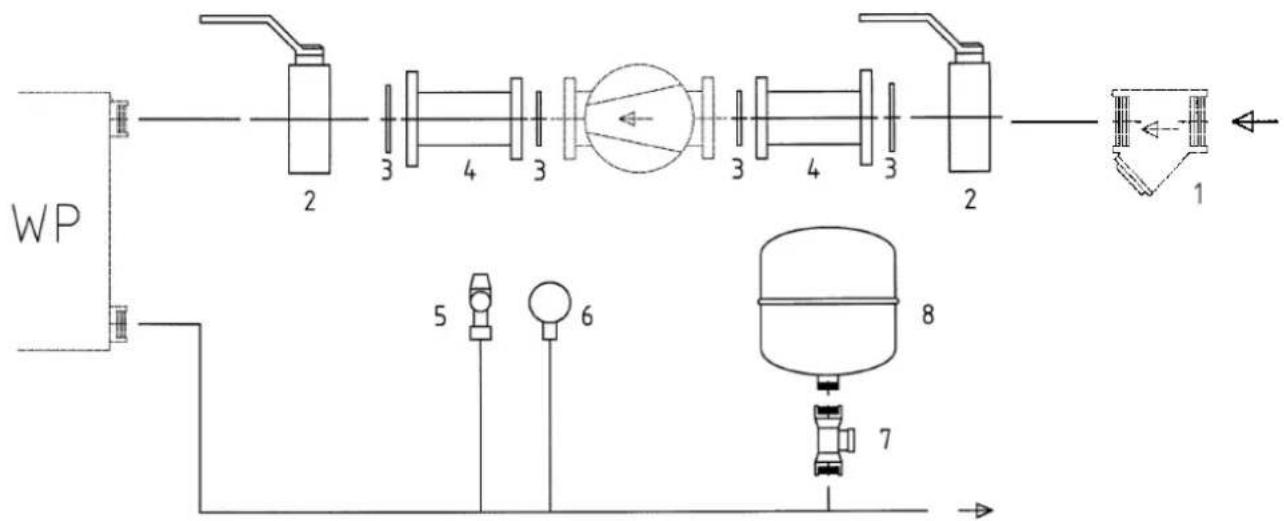

Abb. 1.1: Aufbauskizze

Aufbauskizze:

Bis auf Position 1 sind alle in der Skizze bezifferten Bauteile Bestandteil des Zwischenkreispaketes. Position 1 befindet sich im Lieferumfang der Wärmepumpe.

Bei der gezeigten Skizze handelt es sich um einen Einbindungsvorschlag, von dem aufgrund örtlicher Gegebenheiten abgewichen werden kann.

Bauteilliste:

1) Schmutzfänger 2 ½"
2) Absperrklappe DN 65 2 ½"
3) Flanschdichtung 75 (DN 65)
4) Flansch geklebt
5) Überdruckventil DN 25
6) Manometer
7) Kappenventil DN 20 ^3/4 "
8) Ausdehnungsgefäß 25 Liter

i HINWEIS

Der Aufbau des Zwischenkreispaketes kann sowohl im als auch außerhalb des Gebäudes erfolgen. Bei Montage im Gebäude muss diffusionsdicht gedämmt werden. Die Umwälzpumpe sollte, wie in der Skizze dargestellt, mit den Absperrventilen als eine Baugruppe montiert werden.

i HINWEIS

Aufgrund konstruktiver Gegebenheiten müssen alle Hocheffizienzpumpen (insbesondere Sole-Umwälzpumpen) an einem trockenen und frostfreien Ort montiert werden!

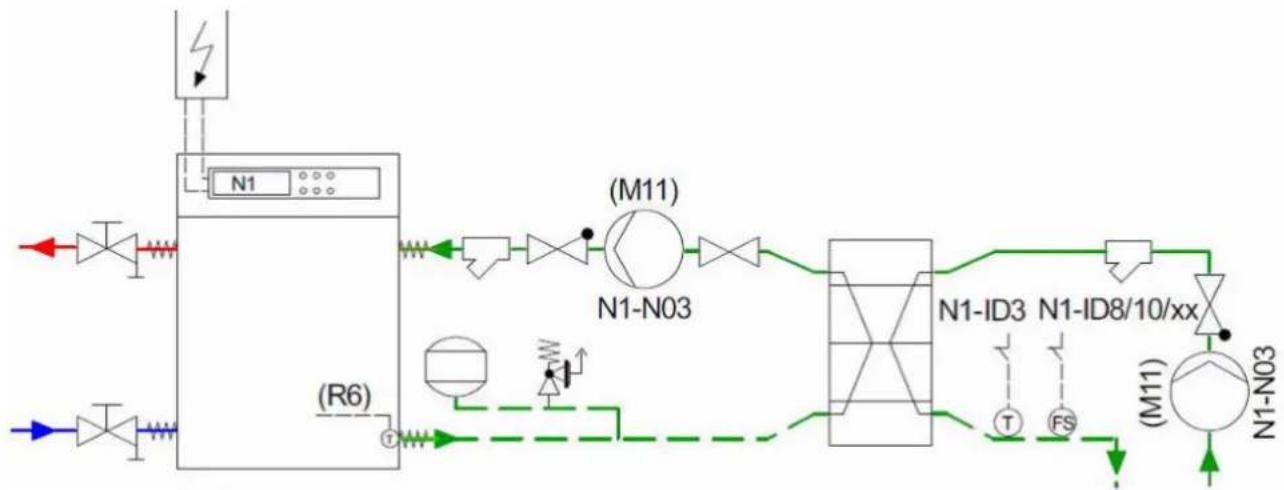

1.1 Hydraulische Einbindung:

Abb. 1.2: Hydraulische Einbindung

1.2 Geschraubter Edelstahl- Plattenwärmetauscher

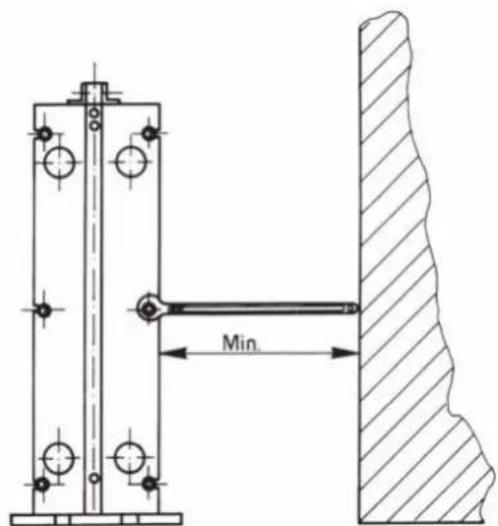

Forderungen an den Aufstellungsbereich:

Um den Plattenwärmetauscher ist ausreichend Platz für die Instandhaltung (Austausch von Platten, Festziehen des Paketes) frei zu halten. In der Regel sollte der Freiraum 1,5 bis 2 x die Breite des Wärmetauschers betragen.

Transport, Heben des Plattenwärmetauschers:

Der Wärmetauscher wird fest verschraubt auf einer Palette angeliefert. Beim Anheben des Gerätes sind folgende Punkte zu beachten:

■ Befestigungsschrauben von der Palette entfernen.
Gurte um einen Bolzen auf jeder Seite anbringen. Niemals Stahlseile oder Ketten verwenden!
Den Wärmetauscher von der Palette heben, dabei langsam horizontal auf seine Füße absenken und in seiner Endstellung auf festem Boden platzieren, ggf. befestigen!

ACHTUNG!

Den Wärmetauscher niemals an den Anschlüssen oder den darum befindlichen Stehbolzen anheben!

Immer die Hebeösen (falls vorhanden) verwenden, bzw. an der Oberseite der vorderen Platte anheben. Dazu die Gurte an deren Bolzen befestigen.

Installation der Rohranschlüsse:

ACHTUNG!

Beim Anschluss des Rohrsystems an den Wärmetauscher ist darauf zu achten, dass er keinen Belastungen oder Beanspruchungen durch das Rohrsystem ausgesetzt ist! Rohrleitung vor dem Anbau an den Wärmetauscher gründlich reinigen!

Schwere Rohrleitungen müssen gestützt werden, um eine Einwirken von starken Kräften auf den Wärmetauscher zu verhindern.

Flexible Verbindungen verwenden, um Schwingungseinwirkungen auf den Wärmetauscher zu verhindern und die Ausdehnung der Rohrleitung durch Temperaturschwankungen auf den Wärmetauscher zu kompensieren (spannungsfreier längsgerichteter Einbau).

i HINWEIS

Um eine ausreichende Entlüftung zu gewährleisten, sollten die Entlüftungsventile an der höchsten Stelle in Fließrichtung des Mediums (vorzugsweise auf einem Druckbehälter) angebracht werden. Es können Absperrventile an allen Anschlüssen des Wärmetauschers vorgesehen werden, um das Öffnen bei Bedarf zu erleichtern!

Gewinderohranschlüsse:

Bei der Montage darauf achten, dass diese Anschlüsse beim Anbau von Rohrverbindungsstücken oder Flanschen sich nicht mit drehen.

Ein Drehen der Gewinderohranschlüsse könnte die Dichtung im Wärmetauscher, die als Abdichtung gegen die Rückseite des Rohranschlusses vorgesehen ist, beschädigen!

Flanschanschlüsse:

Wenn der Anschluss mit Gummi ausgekleidet ist, wirkt die Auskleidung gleichzeitig als Flanschdichtung. Der Anschlussflansch ist unter Verwendung der vorgesehenen Gewindebohrungen direkt an der Endplatte anzuschließen. Die Schrauben sind gleichmäßig festzuziehen – nicht übermäßig anziehen, da dies die in die Rahmenplatte eingeschnittenen Gewinde überdrehen könnte.

Wenn lose Stützflansche am Wärmetauscher angebaut sind, ist eine geeignete Dichtung zur Abdichtung des Flansches erforderlich.

Inbetriebnahme:

ACHTUNG!

Zuerst den kalten Kreislauf, dann den heißen Kreislauf starten.

Anlage vollkommen entlüften, dazu die Absperrventile zwischen Pumpe und Wärmetauscher schließen (falls ein Ventil in den Rücklauf des Wärmetauschers installiert wurde, dieses öffnen).

Anschließend die Sole-Umwälzpumpe starten und die Ventile im Vorlauf zum Wärmetauscher stufenweise öffnen.

Falls notwendig, nochmals entlüften und obige Schritte für den Sekundärkreislauf wiederholen, wenn es sich ebenfalls um einen geschlossenen Kreislauf handelt.

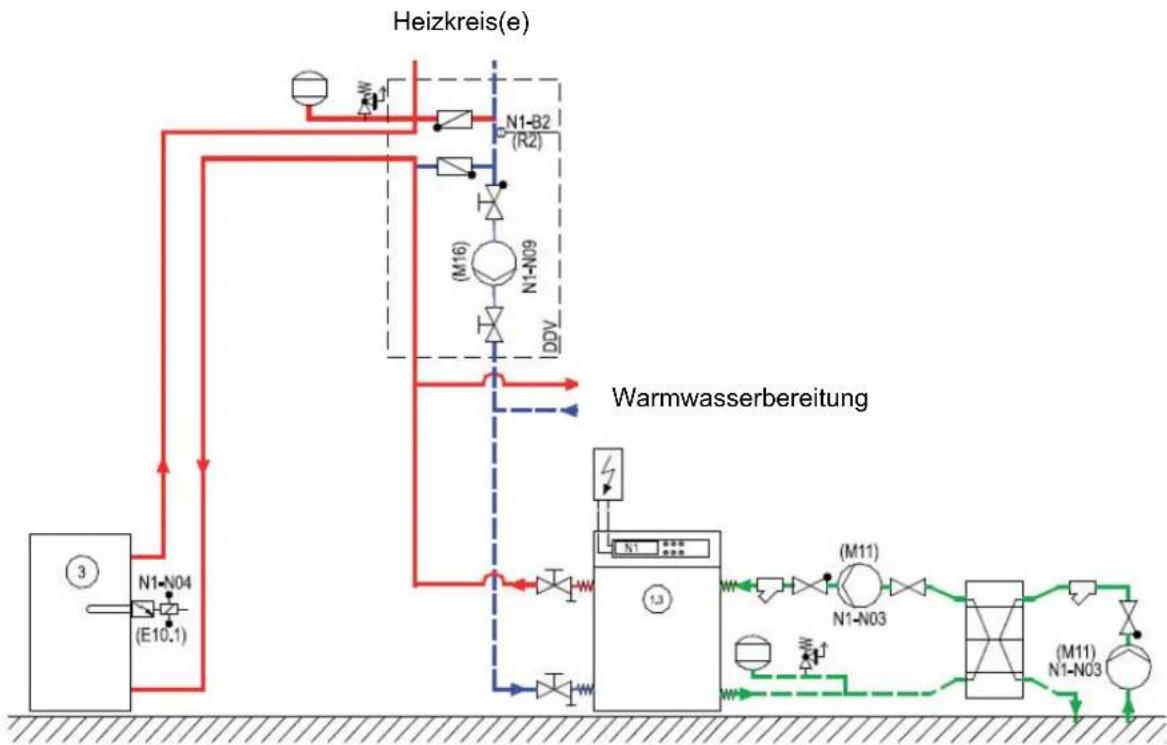

1.3 Anschluss von Wärmeerzeuger- und Sole-(Zwischen-)kreispumpe:

Abb. 1.3: Anschluss von Wärmeerzeuger- und Sole-(Zwischen-)kreispumpe

	SI 50TUWSI 65TU	SI 75TUWSI 90TU	SI 90TUWSI 110TU
WärmeerzeugerkreispumpeM 16:	Magna Geo 32-100VDC	Magna3 40-80F Magna3	65-80F
ZwischenkreispumpeM11:	Magna3 65-80F Magna3	65-100F Magna3	65-100F
BrunnenpumpeM11:	Bauseits bereitzustellen

i HINWEIS

Die mitgelieferten Dämmschalen dürfen auf der Wärmequellenseite (Verwendung als Sole-Umwälzpumpe M11) NICHT eingesetzt werden!

i HINWEIS

Aufgrund konstruktiver Gegebenheiten müssen alle Hocheffizienzpumpen (insbesondere Sole-Umwälzpumpen) an einem trockenen und frostfreien Ort montiert werden!

Technische Daten Magna Geo 32-100VDC

Einsatztemperaturbereich -10 °C bis 110 °CEinbaulänge 180 mmLeistungsaufnahme max. (P1) 175 WStromaufnahme max. (I1) 1,3 A

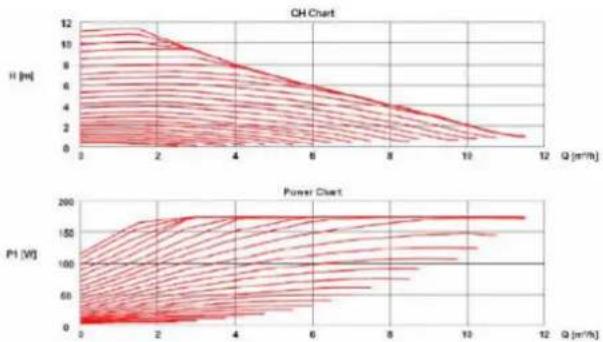

Pumpenkennlinie:

Technische Daten Magna3 40-80F

Einsatztemperaturbereich -10 °C bis 110 °C
Einbaulänge 220 mm
Leistungsaufnahme max. (P1) 265 W
Stromaufnahme max. (I1) 1,2 A

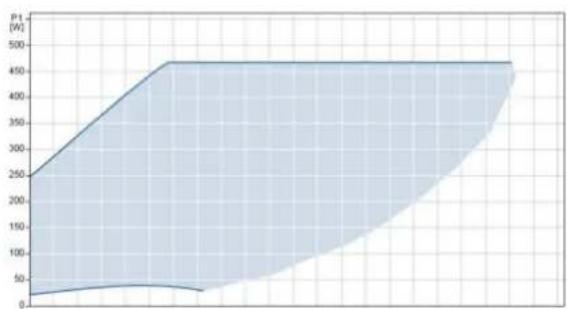

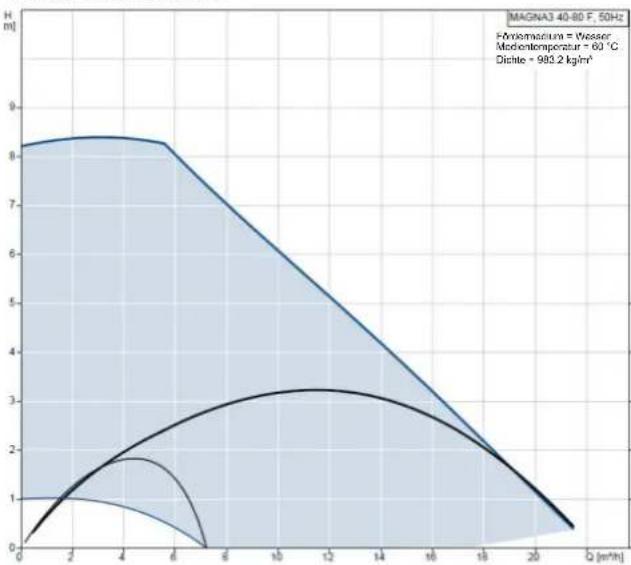

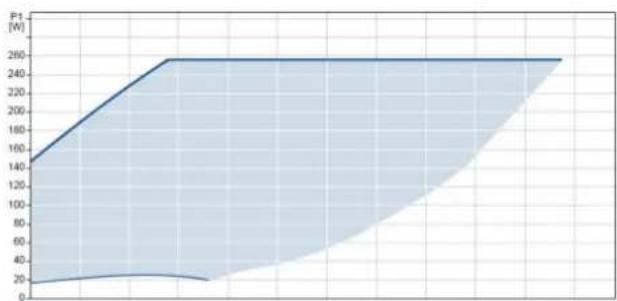

Pumpenkennlinie:

Technische Daten Magna3 65-80F

Einsatztemperaturbereich -10 °C bis 110 °C
Einbaulänge 340 mm
Leistungsaufnahme max. (P1) 478 W
Stromaufnahme max. (I1) 2,12A

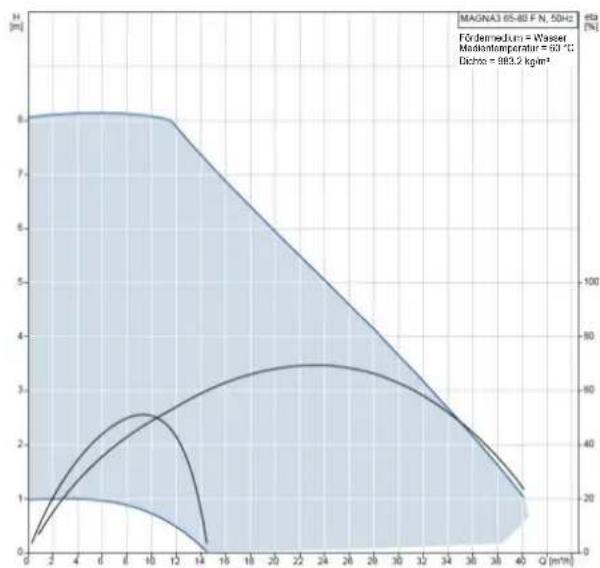

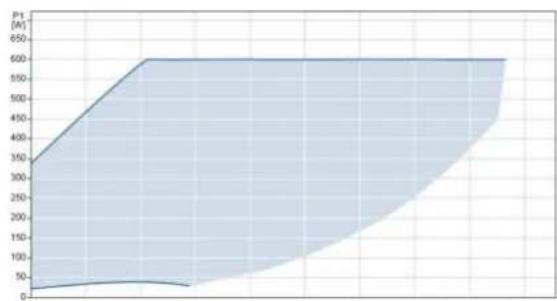

Pumpenkennlinie:

Technische Daten Magna3 65-100F

Einsatztemperaturbereich -10 °C bis 110 °CEinbaulänge 340 mmLeistungsaufnahme max. (P1) 613 WStromaufnahme max. (I1) 2,7 A

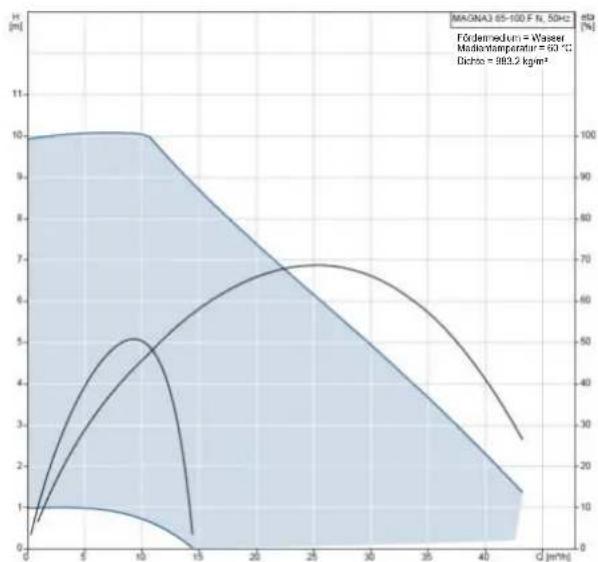

Pumpenkennlinie:

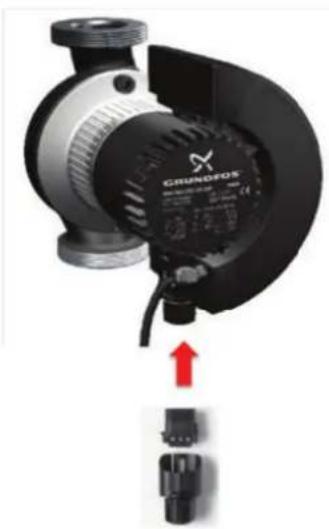

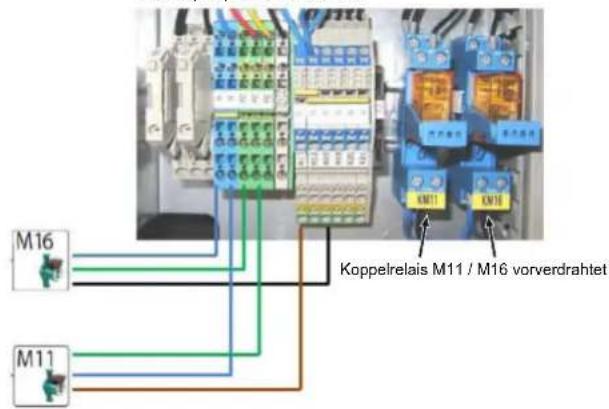

1.4 Anschluss

Versorgungsspannung \~ 230 V

Magna Geo 32-100VDC

Wärmepumpe: Klemmleiste X2

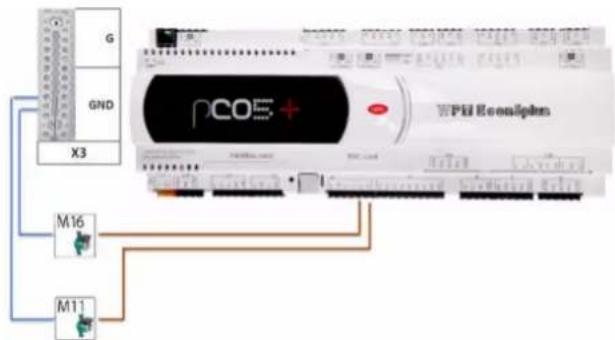

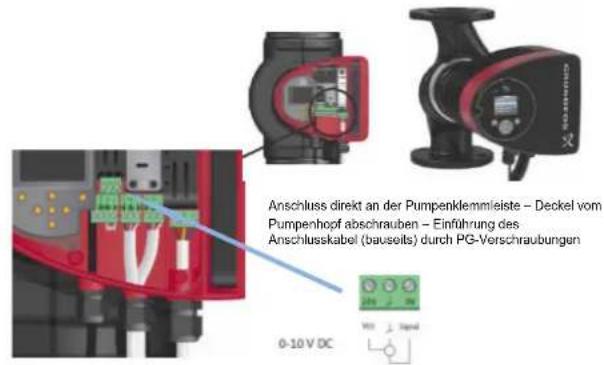

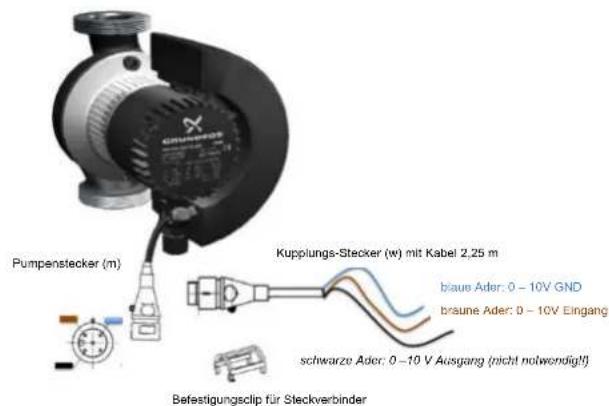

1.5 Anschluss Eingangssignal 0 – 10 V

Magna Geo 32-100VDC

Magna3 40-80F bis Magna3 65-100F

Pumpe Klemme SignalM 16 J4/Y3 - X3 GND 0 - 10 VM 11 Zwischenkreispumpe J4/Y4 - X3 GND 0 - 10 VM 11 Brunnenpumpe optional

1.6 Frostschutzthermostat (T) und Durchflussschalter (FS)

Rohranlegethermostat RAT 060I (Frostschutz):

ACHTUNG!

Um eine einwandfreie Funktion des/der Geräte(s) zu gewährleisten, sind die folgend beschriebenen Hinweise zu beachten.

■ Am Montageort dürfen keine Temperaturschichtungen in der Rohrleitung auftreten.
■ Die Rohroberfläche muss am Montageort blank sein, ggf. Farbe oder sonstige Isolation entfernen.

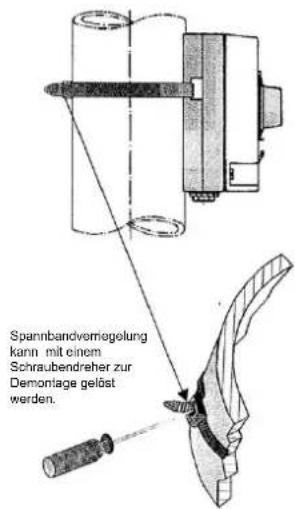

Das beigefügte Spannband wird durch den Fühlersockel gesteckt und an der Rohrleitung festgezogen. Überlänge kann abgeschnitten werden.
Der Anlegefühler muss fest am Rohr anliegen (ggf. Wärmeleitpaste verwenden)!

Schaltfunktion:

Erreicht oder unterschreitet die Temperatur den eingestellten Sollwert von 4 °C, schaltet der Wechsler von Klemme P1 - 2 nach P1 - 1. Steigt die Temperatur um ca. 4 K über den Sollwert, schaltet der Wechsler wieder zurück

Anschluss

Anschluss Frostschutzthermostat (T) am Wärmepumpenmanager:

N1 ID 3 und X3 G / 24 V AC als

Kontakt im Ruhezustand (kein Durchfluss)

ACHTUNG!

Ein zusätzlich installierter Durchflussschalter DFS im Primärkreis (FS) verhindert ein Einschalten der Wärmepumpe bei fehlendem Volumenstrom der Kühl- bzw. Grundwasserpumpe.

Anschluss Durchflussschalter (FS) am Wärmepumpenmanager:

N1 ID 8/10/xx und X3 G
