WSI 65TU - Pompe à chaleur DIMPLEX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pompe à chaleur eau glycolée/eau
Marque	Dimplex
Modèle	WSI 65TU
Alimentation électrique	~230 V / 50 Hz
Plage de températures d'utilisation	-10 °C à 110 °C
Pompe du circuit générateur de chaleur (M16)	Magna3 40-80F
Pompe du circuit intermédiaire (M11)	Magna3 65-80F
Pompe d'eau de puits (M11)	À fournir sur site
Échangeur thermique	À plaques en acier inoxydable vissé
Protection antigel	Thermostat à tube RAT 060I
Commutateur de débit	DFS (installé dans le circuit primaire)
Vase d'expansion	25 litres
Raccordement hydraulique	Brides, tubes filetés
Signal d'entrée	0–10 V pour pompes
Collecteur d'impuretés	2 ½"
Soupape de surpression	DN 25
Manomètre	Inclus
Soupape à capot	DN 20 ¾"
Montage	Intérieur ou extérieur (isolation contre la diffusion recommandée)
Entretien	Purge des circuits, vérification des joints, serrage de l'échangeur
Sécurité	Protection antigel, commutateur de débit, vannes d'arrêt

FOIRE AUX QUESTIONS - WSI 65TU DIMPLEX

Comment installer le kit de circuit intermédiaire pour la pompe à chaleur Dimplex WSI 65TU ?

Le kit peut être monté à l'intérieur ou à l'extérieur. Suivez le schéma d'intégration hydraulique, installez les vannes d'arrêt, le vase d'expansion, l'échangeur thermique et les pompes. Assurez-vous que le circulateur d'eau glycolée soit monté à un endroit sec et à l'abri du gel.

Quel est le raccordement électrique nécessaire pour la pompe ?

L'alimentation est en ~230 V. Les pompes Magna3 se connectent au bornier prévu. Le signal 0-10 V est raccordé sur les bornes Y et GND du gestionnaire de pompe à chaleur.

Comment purger l'échangeur thermique à plaques ?

Fermez les vannes d'arrêt entre la pompe et l'échangeur, ouvrez la vanne de retour, puis démarrez le circulateur d'eau glycolée en ouvrant progressivement les vannes de départ. Répétez pour le circuit secondaire si nécessaire.

Que faire en cas de gel ?

Le thermostat de protection antigel RAT 060I est réglé à 4 °C. Si la température descend en dessous, il coupe la pompe à chaleur. Assurez-vous que la sonde est bien fixée au tuyau nu avec de la pâte thermoconductrice.

Comment raccorder le signal 0-10 V ?

Pour la pompe M16, connectez le signal sur J4/Y3 et X3 GND. Pour M11, sur J4/Y4 et X3 GND. Le gestionnaire de pompe à chaleur fournit le signal de commande.

Quel entretien régulier est recommandé ?

Vérifiez périodiquement l'absence de fuites, la pression du vase d'expansion, le fonctionnement des vannes et la propreté de l'échangeur. Purgez l'installation si des bruits anormaux apparaissent.

Peut-on utiliser la pompe à chaleur avec une nappe phréatique ?

Oui, le kit est conçu pour utiliser la nappe phréatique comme source de chaleur. Une pompe d'eau de puits doit être fournie sur site et raccordée au circuit intermédiaire.

Comment tester le commutateur de débit ?

Le commutateur de débit DFS empêche la pompe à chaleur de fonctionner sans débit. Vérifiez son bon raccordement au gestionnaire (N1 ID 8/10/xx et X3 G) et testez en simulant un défaut de débit.

Que faire si la pompe à chaleur ne démarre pas ?

Vérifiez l'alimentation 230 V, le raccordement du signal 0-10 V, le thermostat antigel (ne doit pas être en défaut) et le commutateur de débit. Assurez-vous que le circulateur d'eau glycolée fonctionne.

Où trouver les pièces de rechange ?

Contactez votre installateur ou le service après-vente Dimplex. Les pièces comme les pompes Magna3, l'échangeur thermique et les vannes sont disponibles via le réseau de distribution.

MODE D'EMPLOI WSI 65TU DIMPLEX

Instructions d'installation et d'utilisation

Kit de circuit intermédiaire pour pompe à chaleur eau glycolée/eau visant à utiliser la nappe phréatique comme source de chaleur

1 Consignes de montage et de sécurité.... FR-2

1.1 Intégration hydraulique :....FR-3
1.2 Echangeur thermique à plaques en acier inoxydable vissé....FR-3
1.3 Raccordement de la pompe du circuit (intermédiaire) du générateur de chaleur et d'eau glycolée :...FR-4
1.4 Raccordement de la tension d'approvisionnement \~ 230 V ......FR-7
1.5 Raccordement du signal d'entrée 0 – 10 V......FR-7
1.6 Thermostat de protection antigel (T) et commutateur de débit (FS)....FR-8

1 Consignes de montage et de sécurité

Fig. 1.1: Schéma de structure

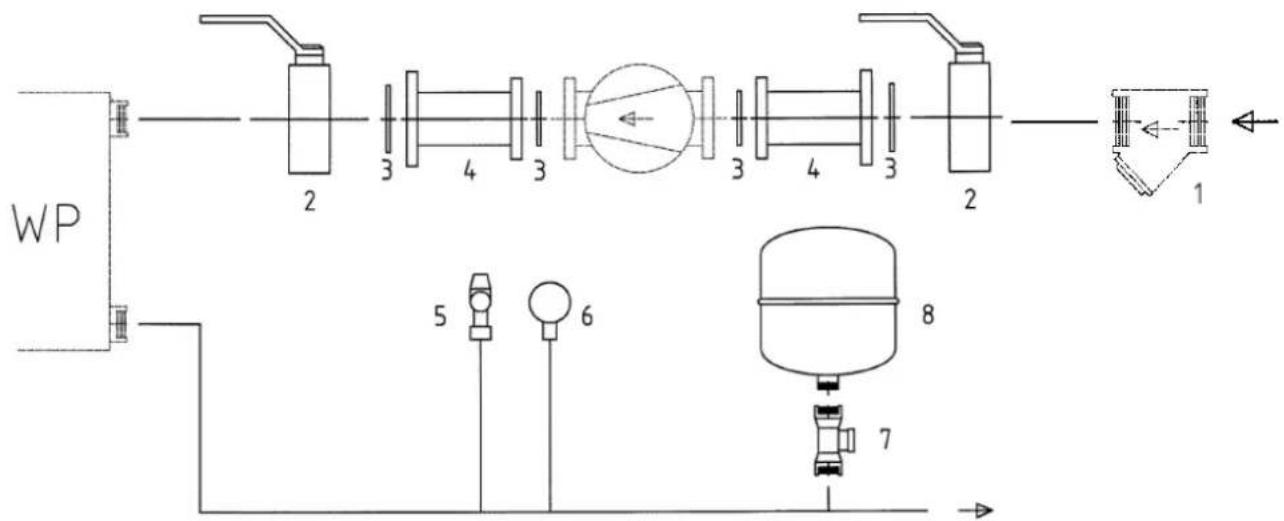

Schéma de structure :

À l'exception de la position 1, tous les composants numérotés dans le schéma font partie intégrante du kit du circuit intermédiaire. La position 1 fait partie des fournitures de la pompe à chaleur.

Le schéma illustré constitue une suggestion d'intégration ; des conditions locales peuvent être à l'origine de divergences.

Liste des composants :

1) Collecteur d'impuretés 2 ½"
2) Clapet d'arrêt DN 65 2 ½"
3) Joint de bride 75 (DN 65)
4) Bride collée
5) Soupape de surpression DN 25
6) Manomètre
7) Soupape à capot DN 20 ^3/4 "
8) Vase d'expansion 25 litres

i REMARQUE

Le montage du kit du circuit intermédiaire peut se faire tant à l'intérieur qu'à l'extérieur du bâtiment. Lors du montage à l'intérieur du bâtiment, l'isolation contre la diffusion doit être garantie. Le circulateur doit être monté comme sur le schéma, les vannes d'arrêt formant un module.

i REMARQUE

En raison de conditions de construction, toutes les pompes haute performance (en particulier les circulateurs d'eau glycolée) doivent être montées à un emplacement sec et à l'abri du gel !

1.1 Intégration hydraulique :


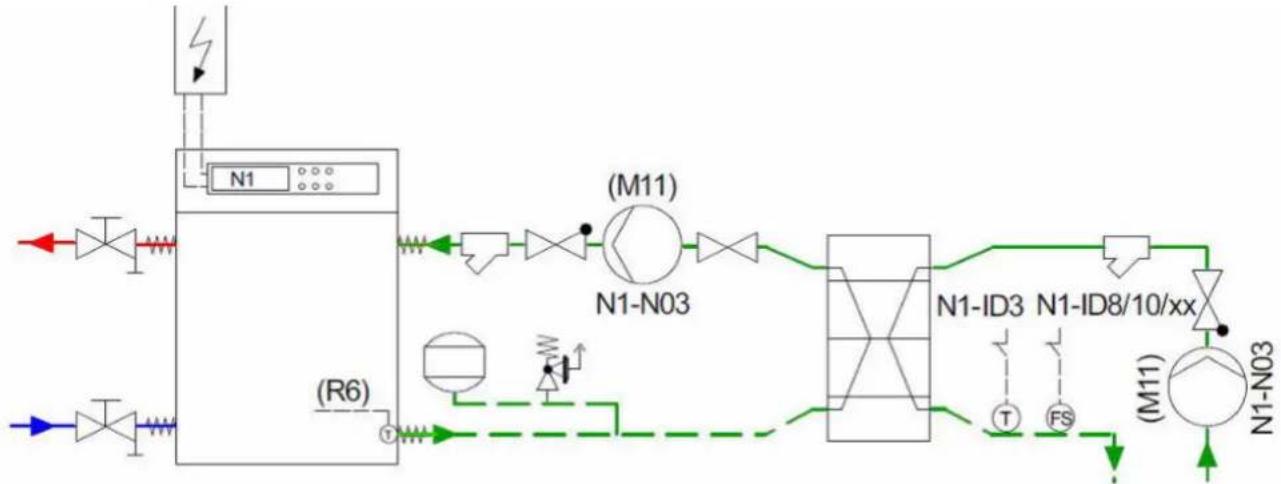

Fig. 1.2: Intégration hydraulique

1.2 Echangeur thermique à plaques en acier inoxydable vissé

Exigences relatives à la zone d'installation :

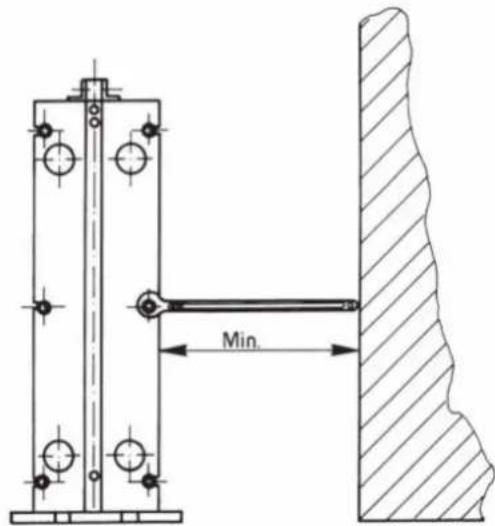

Conserver suffisamment d'espace libre autour de l'échangeur thermique à plaques pour la maintenance (remplacement de plaques, serrage du kit). En règle générale, l'espace libre doit correspondre à 1,5-2 x la largeur de l'échangeur thermique.

Transport, levage de l'échangeur thermique à plaques :

L'échangeur thermique est livré vissé sur une palette. Lors du levage de l'appareil, respecter les points suivants :

■ Retirer les vis de fixation de la palette.
■ Appliquer de chaque côté des sangles autour d'un goujon. Ne jamais utiliser de câbles d'acier ou de chaînes !
Lever l'échangeur thermique de la palette, puis le descendre lentement horizontalement sur ses pieds et le placer à sa position finale sur un sol ferme, le fixer le cas échéant !

ATTENTION!

Ne jamais soulever l'échangeur thermique au niveau des raccordements ou du goujon tirant situé autour !

Toujours utiliser les anneaux de levage (si existants) ou soulever au niveau de la face supérieure de la plaque avant. De plus, fixer les sangles aux goujons.

Installation des raccordements de tuyaux :

ATTENTION!

Lors du raccordement du système de tuyauteries à l'échangeur thermique, il faut veiller à ce que ce dernier ne soit exposé à aucune charge, ni aucune sollicitation de la part du système de tuyauteries ! Nettoyer soigneusement les tuyauteries avant le montage sur l'échangeur thermique !

Les tuyauteries lourdes doivent être étayées pour empêcher l'action de forces puissantes sur l'échangeur thermique.

Utiliser des raccordements souples pour empêcher les effets oscillatoires sur l'échangeur thermique et compenser la dilatation des tuyauteries sous l'effet de variations de température sur l'échangeur (montage longitudinal sans tension).

i REMARQUE

Pour garantir une purge suffisante, les vannes de purge doivent être installées au point le plus haut dans la direction d'écoulement du fluide (de préférence sur un réservoir sous pression). Des vannes d'arrêt peuvent être prévues sur tous les raccordements de l'échangeur thermique pour faciliter l'ouverture en cas de besoin !

Raccordements de tubes filetés :

Lors du montage, veiller à ce que ces raccordements ne tournent pas pendant la pose d'accessoires de tuyauteries ou de brides.

Une rotation des raccordements de tubes filetés pourrait endommager le joint de l'échangeur thermique, qui assure l'étanchéité contre la face arrière du raccordement de tuyau !

Raccordements par bride :

Si le raccordement est revêtu de caoutchouc, le revêtement agit simultanément comme joint de bride. La bride de raccordement doit être raccordée directement à la plaque d'extrémité en utilisant les trous filetés prévus. Serrer les vis uniformément, sans excès, sous peine de détériorer les filetages découpés dans la plaque de cadre.

Si des flasques lâches sont montés sur l'échangeur thermique, un joint approprié est nécessaire pour assurer l'étanchéité de la bride.

Mise en service :

ATTENTION!

Démarrer d'abord le circuit froid, puis le circuit chaud.

Purger complètement l'installation ; pour ce faire, fermer les vannes d'arrêt situées entre la pompe et l'échangeur thermique (si une vanne a été installée dans le retour de l'échangeur thermique, l'ouvrir).

Démarrer ensuite le circulateur d'eau glycolée et ouvrir progressivement les vannes situées dans le départ en direction de l'échangeur thermique.

Si nécessaire, purger à nouveau et répéter les étapes ci-dessus pour le circuit secondaire s'il s'agit également d'un circuit fermé.

1.3 Raccordement de la pompe du circuit (intermédiaire) du générateur de chaleur et d'eau glycolée :


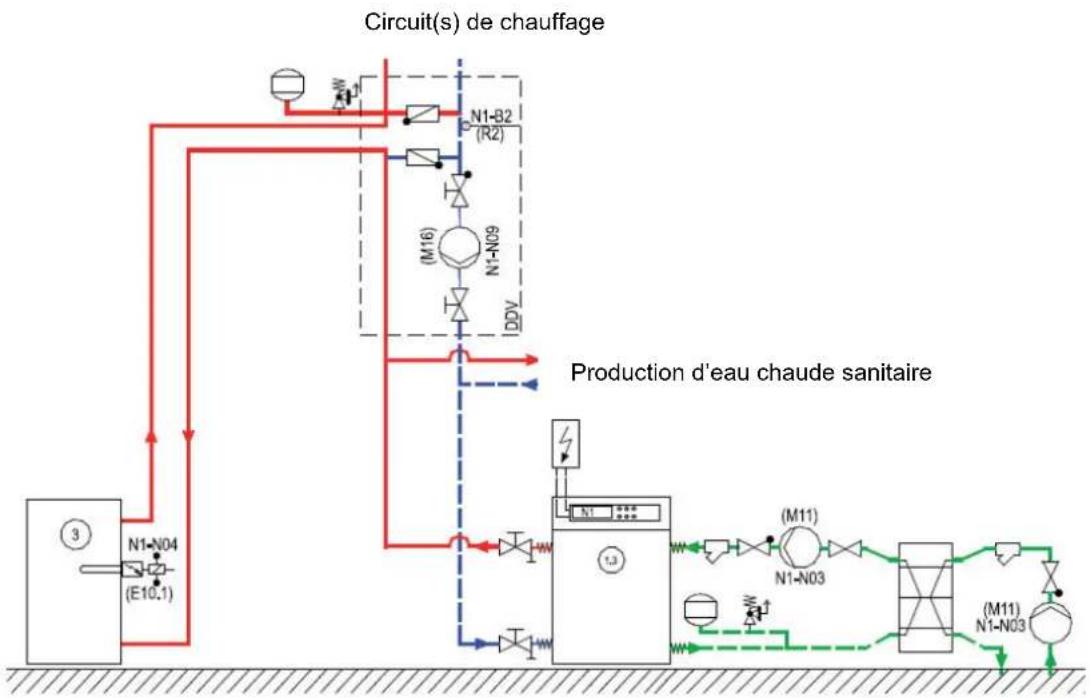

Fig. 1.3: Raccordement de la pompe du circuit (intermédiaire) du générateur de chaleur et d'eau glycolée

	SI 50TUWSI 65TU	SI 75TUWSI 90TU	SI 90TUWSI 110TU
Pompe du circuit du générateur de chaleurM 16 :	Magna Geo 32-100 V CC	Magna3 40-80F Magna3	65-80F
Pompe de circuit intermédiaireM11 :	Magna3 65-80F Magna3	65-100F Magna3	65-100F
Pompe d'eau de puitsM11 :	Mise à disposition sur site

i REMARQUE

Les enveloppes isolantes fournies ne doivent PAS être utilisées sur le côté source de chaleur (utilisation en tant que circulateur d'eau glycolée M11) !

i REMARQUE

En raison de conditions de construction, toutes les pompes haute performance (en particulier les circulateurs d'eau glycolée) doivent être montées à un emplacement sec et à l'abri du gel !

Caractéristiques techniques Magna Geo 32-100 V CC

Plage de températures d'utilisation de -10 °C -110 °C
Longueur de montage 180 mm
Puissance absorbée max. (P1) 175 W
Consommation de courant max. (I1) 1,3 A

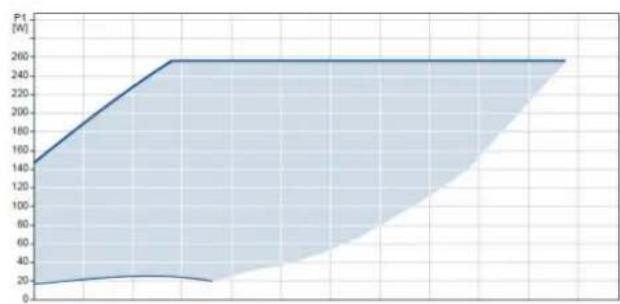

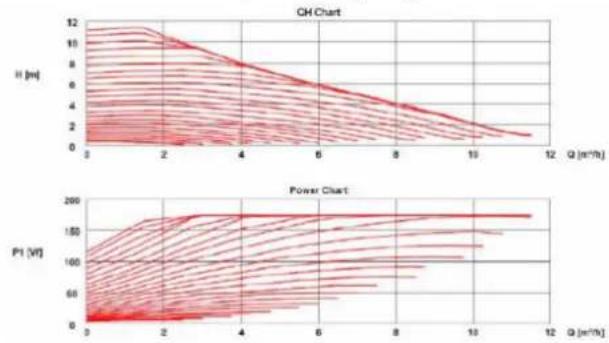

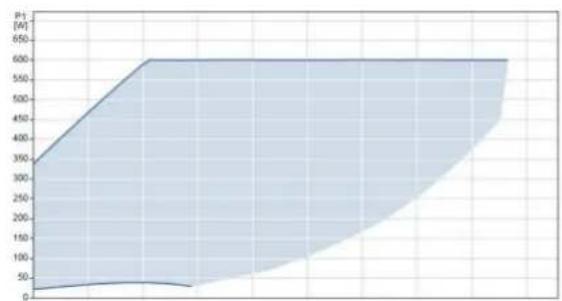

Courbe caractéristique de la pompe :

Caractéristiques techniques Magna3 40-80F

Plage de températures d'utilisation de -10 °C · 110 °C
Longueur de montage 220 mm
Puissance absorbée max. (P1) 265 W
Consommation de courant max. (I1) 1,2 A

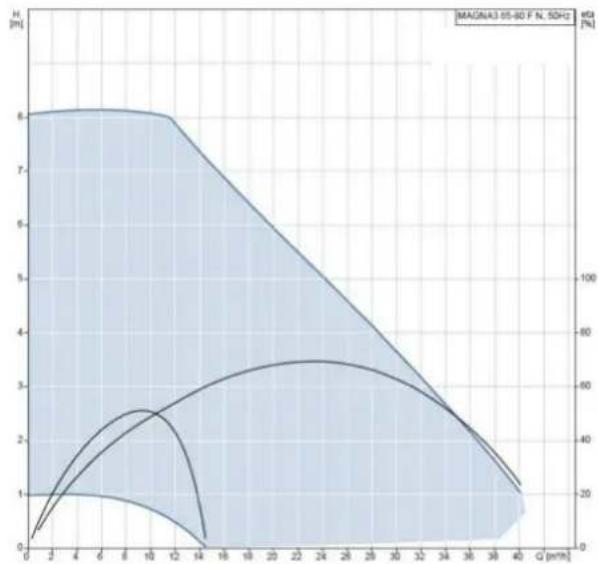

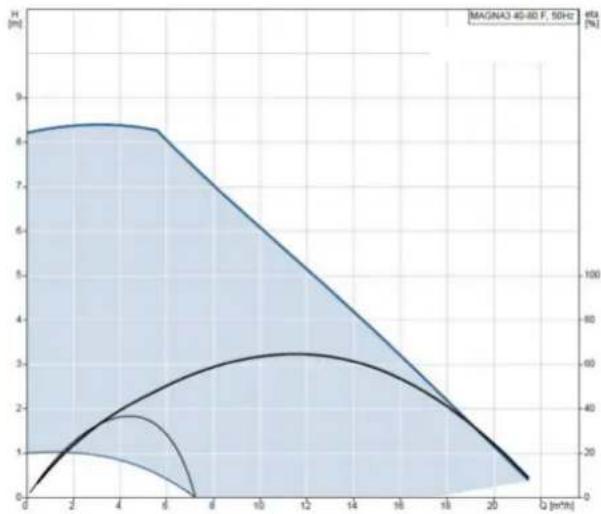

Courbe caractéristique de la pompe :

Caractéristiques techniques Magna3 65-80F

Plage de températures d'utilisation de -10 °C · 110 °C

Longueur de montage 340 mm

Puissance absorbée max. (P1) 478 W

Consommation de courant max. (I1) 2,12A

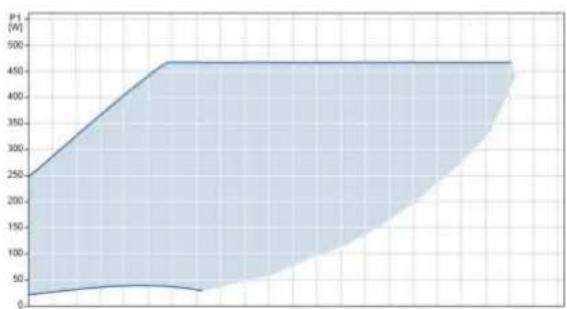

Courbe caractéristique de la pompe :

Caractéristiques techniques Magna3 65-100F

Plage de températures d'utilisation de -10 ? · 110 ?

Longueur de montage 340 mm

Puissance absorbée max. (P1) 613 W

Consommation de courant max. (I1) 2,7 A

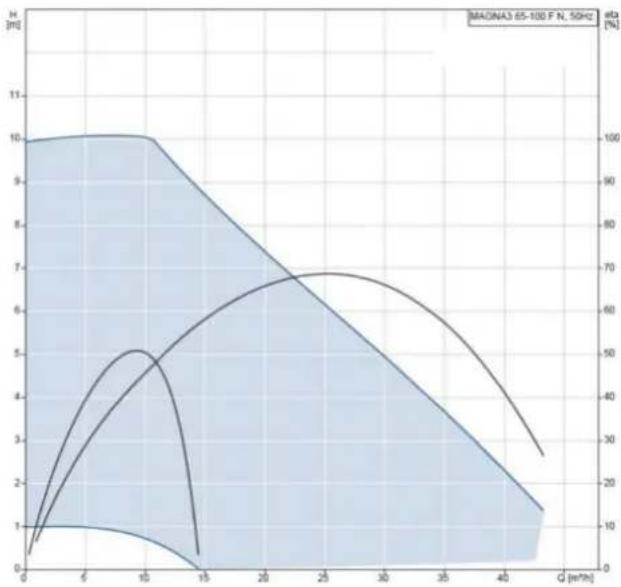

Courbe caractéristique de la pompe :

1.4 Raccordement de la tension d'approvisionnement \~ 230 V

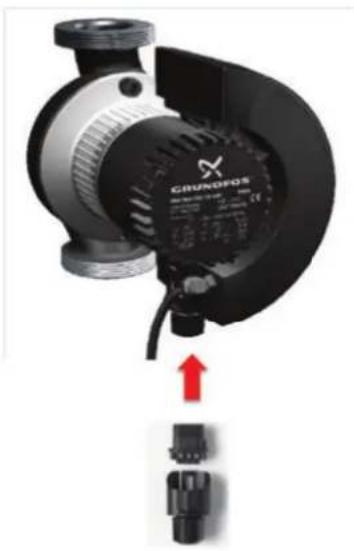

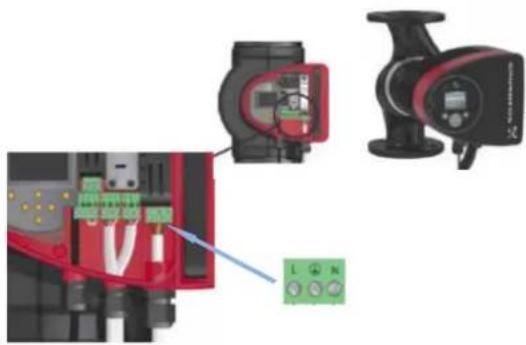

Magna Geo 32-100 V CC

Magna3 40-80F à Magna3 65-100F

1.5 Raccordement du signal d'entrée 0 – 10 V

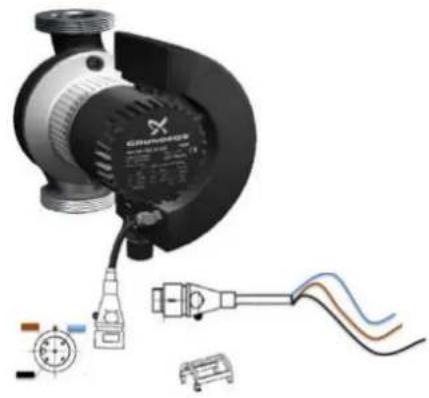

Magna Geo 32-100 V CC

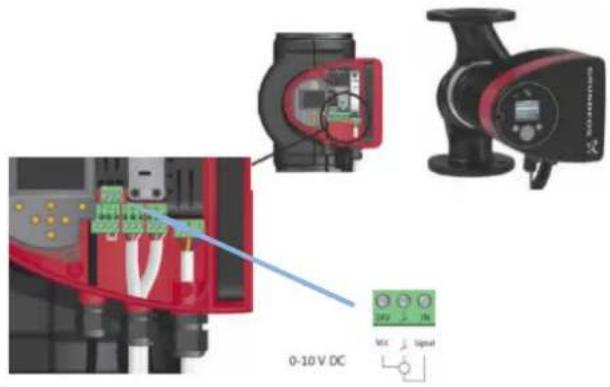

Magna3 40-80F à Magna3 65-100F

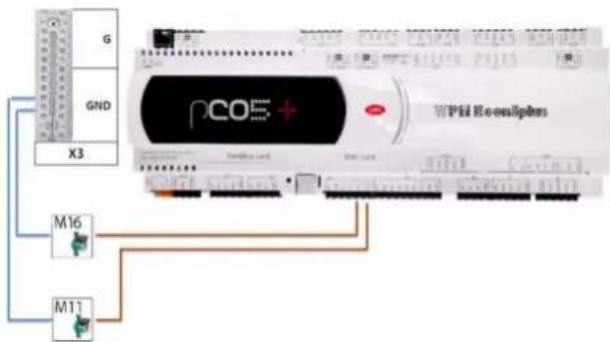

Pompe Borne SignalM 16 J4/Y3 - X3 GND 0 - 10 VPompe de circuit intermédiaire M 11 J4/Y4 - X3 GND 0 - 10 VPompe d'eau de puits M 11 en option

1.6 Thermostat de protection antigel (T) et commutateur de débit (FS)

Thermostat à tube RAT 060I (protection antigel) :

ATTENTION!

Pour garantir un fonctionnement irréprochable du (des) appareil(s), tenir compte des remarques suivantes.

■ Sur le lieu de montage, aucune stratification de température ne doit se produire dans les tuyauteries.
La surface du tuyau doit être à nu à l'emplacement de montage, le cas échéant, retirer la couleur ou une éventuelle isolation.

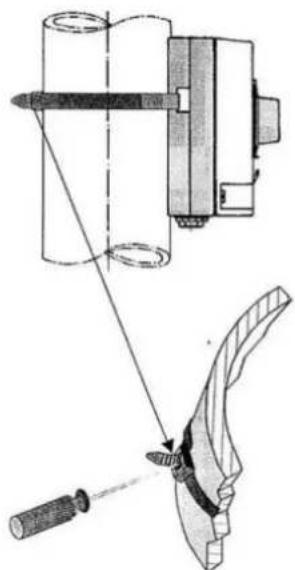

La bride d'ajustage jointe est insérée via le socle de la sonde et serrée sur la tuyauterie. La longueur excédentaire peut être coupée.
La sonde d'applique doit adhérer fermement au tuyau (le cas échéant, utiliser une pâte thermoconductrice) !

Fonction de commutation :

Si la température atteint la valeur consigne ou est inférieure à cette valeur réglée à 4 °C, le contact inverseur commute de la borne P1 - 2 vers P1 - 1. Si la température augmente d'environ 4 K au-dessus de la valeur consigne, le contact inverseur commute de nouveau.

Raccordement du thermostat de protection antigel (T) au gestionnaire de pompe à chaleur :

N1 ID 3 et X3 G / 24 V CA en tant que

Contact au repos (pas de débit)

ATTENTION!

Un commutateur de débit DFS installé en plus dans le circuit primaire (FS) empêche une mise en marche de la pompe à chaleur en cas d'absence de flux volumique de la pompe de rafraîchissement ou sur nappe phréatique.

Raccordement du commutateur de débit (FS) au gestionnaire de pompe à chaleur :

N1 ID 8/10/xx et X3 G

Indice
