BEDIENUNGSANLEITUNG WSI 150TU DIMPLEX

Montage- und Gebrauchsanweisung

Zwischenkreispaket für Sole/Wasser-Wärmepumpe zur Nutzung der Wärmequelle Grundwasser

1 Montage-, Einbau- und Sicherheitshinweise DE-2

1.1 Hydraulische Einbindung: DE-3
1.2 Geschraubter Edelstahl-Plattenwärmetauscher DE-3
1.3 Anschluss von Wärmeerzeuger- und Sole-(Zwischen-)kreispumpe: DE-4
1.4 Anschluss Versorgungsspannung \~ 230 V...... DE-7
1.5 Anschluss Eingangssignal 0 – 10V...... DE-7
1.6 Frostschutzthermostat (T) und Durchflussschalter (FS) DE-7

1 Montage-, Einbau- und Sicherheitshinweise

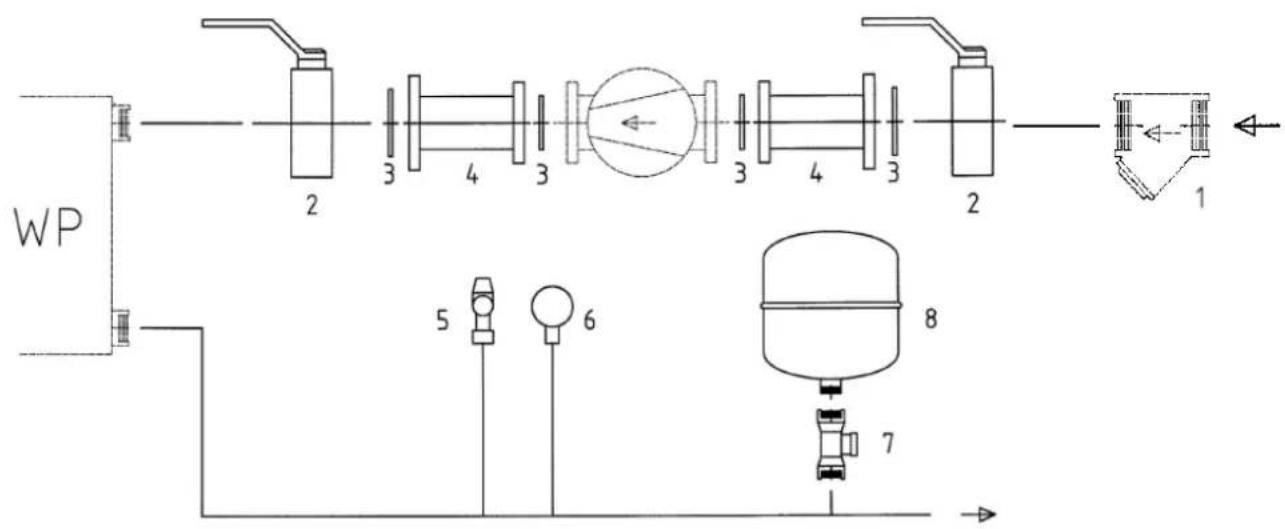

Aufbauskizze:

Abb. 1.1: Aufbauskizze

Bis auf Position 1 sind alle in der Skizze bezifferten Bauteile Bestandteil des Zwischenkreispaketes. Position 1 befindet sich im Lieferumfang der Wärmepumpe.

Bei der gezeigten Skizze handelt es sich um einen Einbindungsvorschlag, von dem aufgrund örtlicher Gegebenheiten abgewichen werden kann.

Bauteilliste:

1) Schmutzfänger 3"

2) Absperrklappe DN 80 3"

3) Flanschdichtung 90 (DN 80) bzw. 75 (DN 65)

4) Flanschreduzierung geklebt

5) Überdruckventil DN 25

6) Manometer

7) Kappenventil DN 20 ^3/4 "

8) Ausdehnungsgefäß 25 Liter

i HINWEIS

Der Aufbau des Zwischenkreispaketes kann sowohl im als auch außerhalb des Gebäudes erfolgen. Bei Montage im Gebäude muss diffusionsdicht gedämmt werden. Die Umwälzpumpe sollte, wie in der Skizze dargestellt, mit den Absperrventilen als eine Baugruppe montiert werden.

i HINWEIS

Aufgrund konstruktiver Gegebenheiten müssen alle Hocheffizienzpumpen (insbesondere Sole-Umwälzpumpen) an einem trockenen und frostfreien Ort montiert werden!

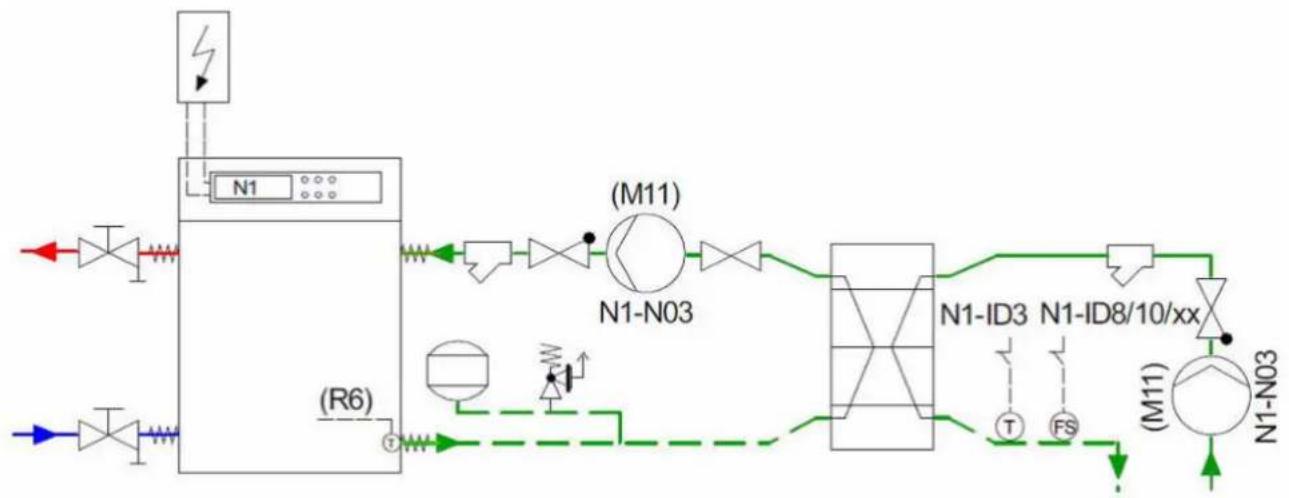

1.1 Hydraulische Einbindung:

Abb. 1.2: Hydraulische Einbindung

1.2 Geschraubter Edelstahl- Plattenwärmetauscher

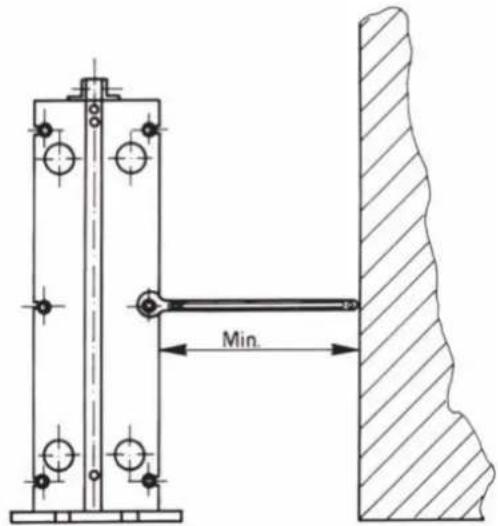

Forderungen an den Aufstellungsbereich:

Um den Plattenwärmetauscher ist ausreichend Platz für die Instandhaltung (Austausch von Platten, Festziehen des Paketes) frei zu halten. In der Regel sollte der Freiraum 1,5 bis 2 x die Breite des Wärmetauschers betragen.

Transport, Heben des Plattenwärmetauschers:

Der Wärmetauscher wird fest verschraubt auf einer Palette angeliefert. Beim Anheben des Gerätes sind folgende Punkte zu beachten:

Befestigungsschrauben von der Palette entfernen.
Gurte um einen Bolzen auf jeder Seite anbringen. Niemals Stahlseile oder Ketten verwenden!
Den Wärmetauscher von der Palette heben, dabei langsam horizontal auf seine Füße absenken und in seiner Endstellung auf festem Boden platzieren, ggf. befestigen!

ACHTUNG!

Den Wärmetauscher niemals an den Anschlüssen oder den darum befindlichen Stehbolzen anheben!

Immer die Hebeösen (falls vorhanden) verwenden, bzw. an der Oberseite der vorderen Platte anheben. Dazu die Gurte an deren Bolzen befestigen.

Installation der Rohranschlüsse:

ACHTUNG!

Beim Anschluss des Rohrsystems an den Wärmetauscher ist darauf zu achten, dass er keinen Belastungen oder Beanspruchungen durch das Rohrsystem ausgesetzt ist! Rohrleitung vor dem Anbau an den Wärmetauscher gründlich reinigen!

Schwere Rohrleitungen müssen gestützt werden, um eine Einwirken von starken Kräften auf den Wärmetauscher zu verhindern.

Flexible Verbindungen verwenden, um Schwingungseinwirkungen auf den Wärmetauscher zu verhindern und die Ausdehnung der Rohrleitung durch Temperaturschwankungen auf den Wärmetauscher zu kompensieren (spannungsfreier längsgerichteter Einbau).

i HINWEIS

Um eine ausreichende Entlüftung zu gewährleisten, sollten die Entlüftungsventile an der höchsten Stelle in Fließrichtung des Mediums (vorzugsweise auf einem Druckbehälter) angebracht werden. Es können Absperrventile an allen Anschlüssen des Wärmetauschers vorgesehen werden, um das Öffnen bei Bedarf zu erleichtern!

Gewinderohranschlüsse:

Bei der Montage darauf achten, dass diese Anschlüsse beim Anbau von Rohrverbindungsstücken oder Flanschen sich nicht mit drehen.

Ein Drehen der Gewinderohranschlüsse könnte die Dichtung im Wärmetauscher, die als Abdichtung gegen die Rückseite des Rohranschlusses vorgesehen ist, beschädigen!

Flanschanschlüsse:

Wenn der Anschluss mit Gummi ausgekleidet ist, wirkt die Auskleidung gleichzeitig als Flanschdichtung. Der Anschlussflansch ist unter Verwendung der vorgesehenen Gewindebohrungen direkt an der Endplatte anzuschließen. Die Schrauben sind gleichmäßig festzuziehen – nicht übermäßig anziehen, da dies die in die Rahmenplatte eingeschnittenen Gewinde überdrehen könnte.

Wenn lose Stützflansche am Wärmetauscher angebaut sind, ist eine geeignete Dichtung zur Abdichtung des Flansches erforderlich.

Inbetriebnahme:

ACHTUNG!

Zuerst den kalten Kreislauf, dann den heißen Kreislauf starten.

Anlage vollkommen entlüften, dazu die Absperrventile zwischen Pumpe und Wärmetauscher schließen (falls ein Ventil in den Rücklauf des Wärmetauschers installiert wurde, dieses öffnen).

Anschließend die Sole-Umwälzpumpe starten und die Ventile im Vorlauf zum Wärmetauscher stufenweise öffnen.

Falls notwendig, nochmals entlüften und obige Schritte für den Sekundärkreislauf wiederholen, wenn es sich ebenfalls um einen geschlossenen Kreislauf handelt.

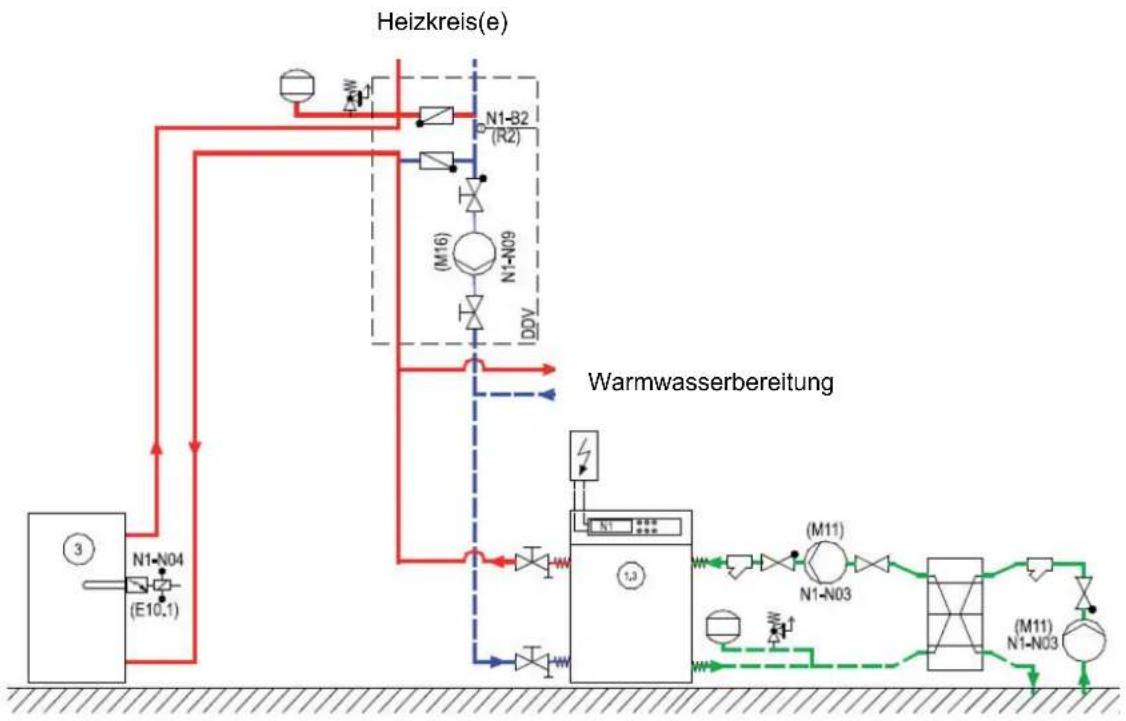

1.3 Anschluss von Wärmeerzeuger- und Sole-(Zwischen-)kreispumpe:

Abb. 1.3: Anschluss von Wärmeerzeuger- und Sole-(Zwischen-)kreispumpe

	SIH 90TUWSIH 110TU	SI 130TUWSI 150TU
WärmeerzeugerkreispumpeM 16:	Magna3 50-120F Magna3	65-80F
ZwischenkreispumpeM11:	Magna3 65-100F Magna3	65-150F
BrunnenpumpeM11:	Bauseits bereitzustellen

i HINWEIS

Die mitgelieferten Dämmschalen dürfen auf der Wärmequellenseite (Verwendung als Sole-Umwälzpumpe M11) NICHT eingesetzt werden!

i HINWEIS

Aufgrund konstruktiver Gegebenheiten müssen alle Hocheffizienzpumpen (insbesondere Sole-Umwälzpumpen) an einem trockenen und frostfreien Ort montiert werden!

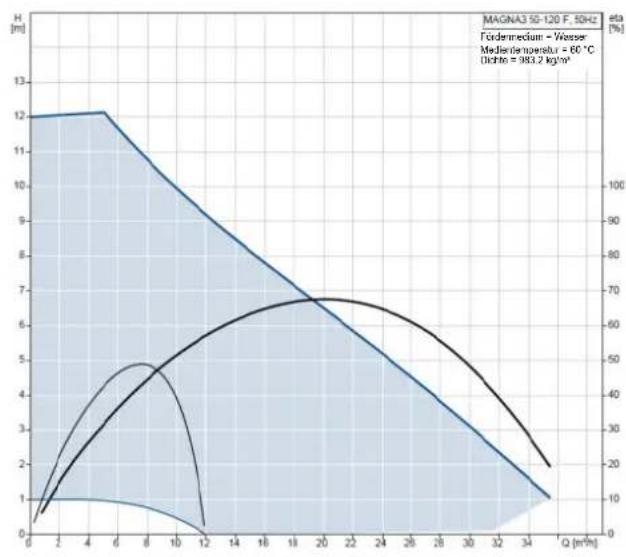

Technische Daten Magna3 50-120F

Einsatztemperaturbereich -10 °C bis 110 °CEinbaulänge 280 mmLeistungsaufnahme max. (P1) 563 WStromaufnahme max. (I1) 2,37 A

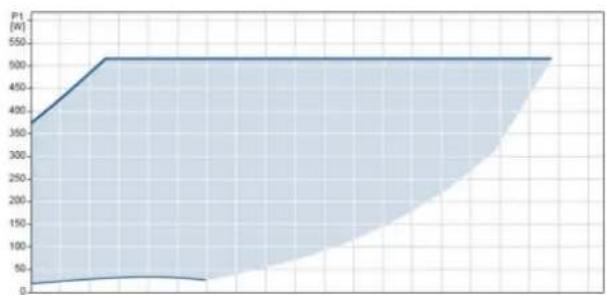

Pumpenkennlinie:

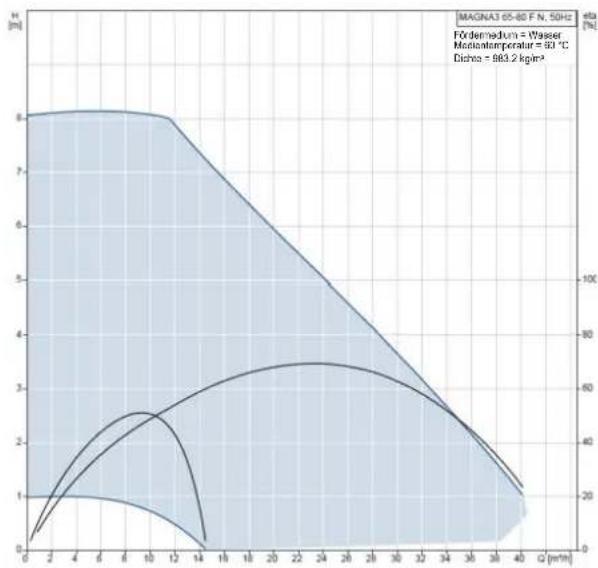

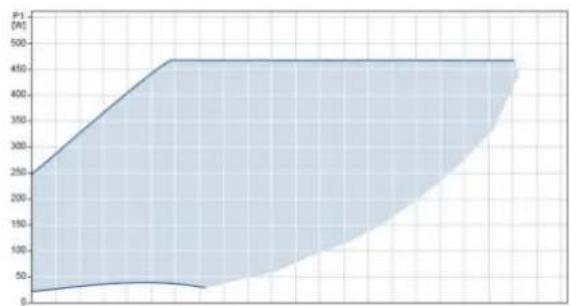

Technische Daten Magna3 65-80F

Einsatztemperaturbereich -10 °C bis 110 °C
Einbaulänge 340 mm
Leistungsaufnahme max. (P1) 478 W
Stromaufnahme max. (I1) 2,12 A

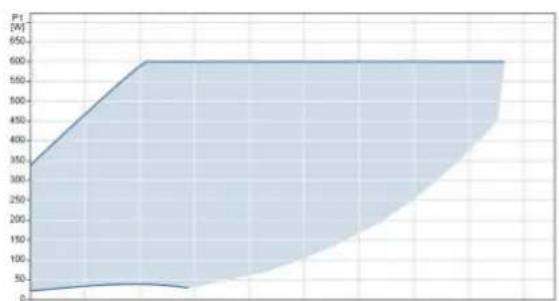

Pumpenkennlinie:

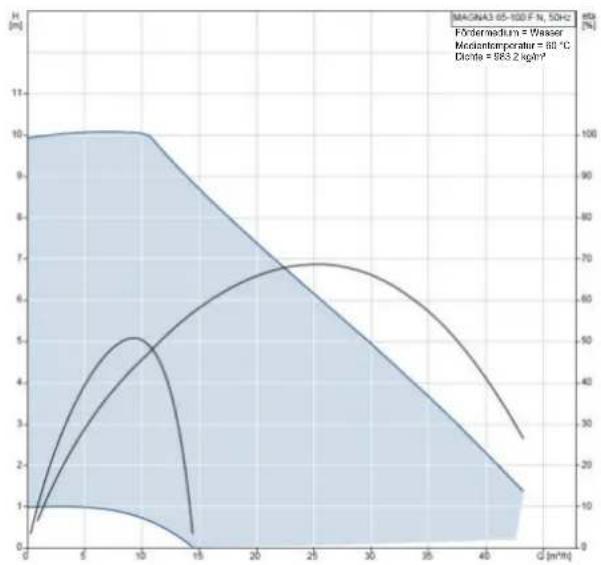

Technische Daten Magna3 65-100F

Einsatztemperaturbereich -10 °C bis 110 °CEinbaulänge 340 mmLeistungsaufnahme max. (P1) 613 WStromaufnahme max. (I1) 2,7 A

Pumpenkennlinie:

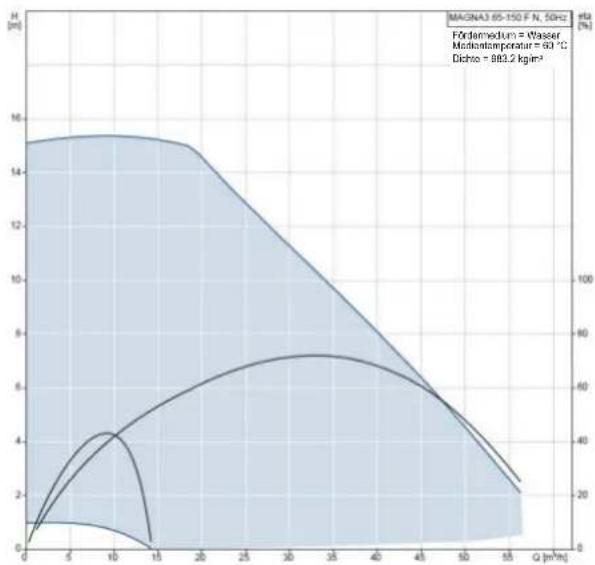

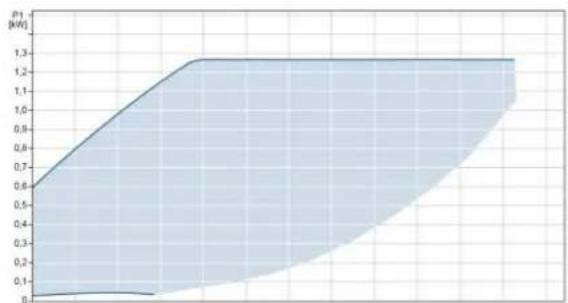

Technische Daten Magna3 65-150F

Einsatztemperaturbereich -10 °C bis 110 °CEinbaulänge 340 mmLeistungsaufnahme max. (P1) 1301 WStromaufnahme max. (I1) 5,68 A

Pumpenkennlinie:

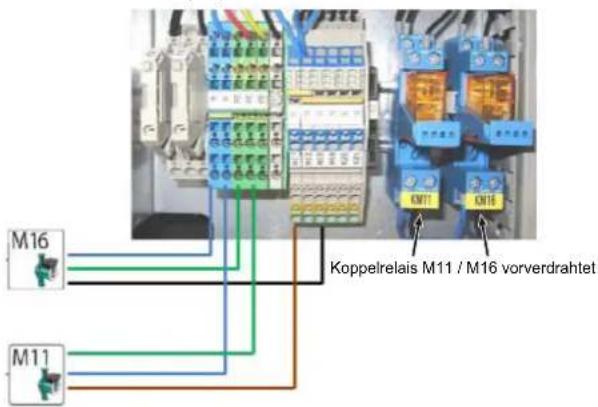

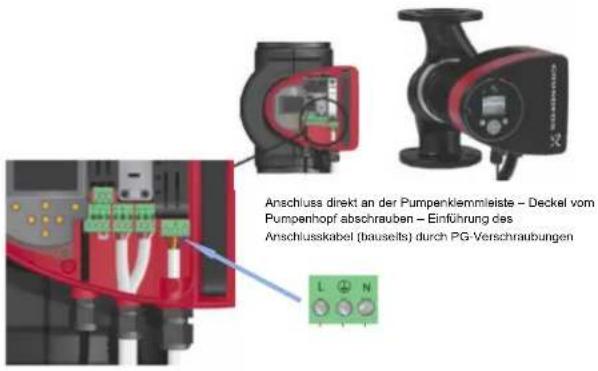

1.4 Anschluss

Versorgungsspannung \~ 230 V

Magna3 50-120F bis Magna3 65-150F

Wärmepumpe: Klemmleiste X2

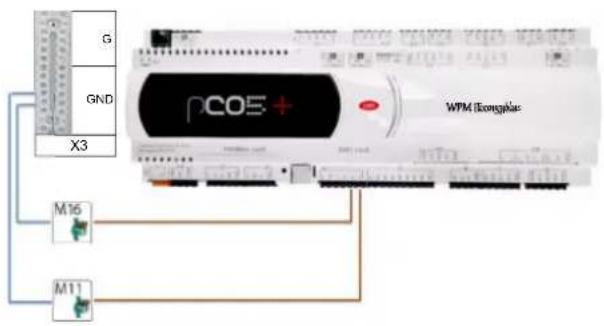

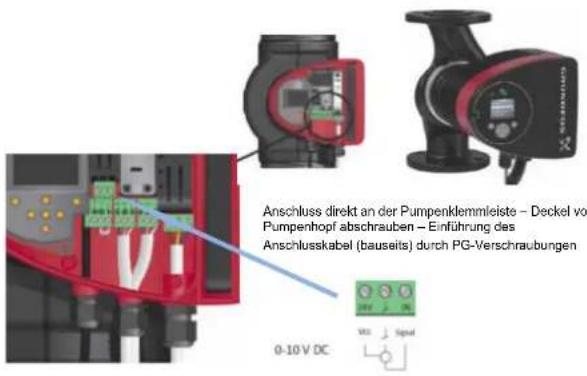

1.5 Anschluss Eingangssignal

0 - 1 0 V

Magna3 50-120F bis Magna3 65-150F

Pumpe Klemme Signal

M 16 J4/Y3 - X3 GND 0 - 10 V

M 11 Zwischenkreispumpe J4/Y4 - X3 GND 0 - 10 V

M 11 Brunnenpumpe optional

1.6 Frostschutzthermostat (T) und Durchflussschalter (FS)

Rohranlegethermostat RAT 060I (Frostschutz):

ACHTUNG!

Um eine einwandfreie Funktion des/der Geräte(s) zu gewährleisten, sind die folgend beschriebenen Hinweise zu beachten.

■ Am Montageort dürfen keine Temperaturschichtungen in der Rohrleitung auftreten.
■ Die Rohroberfläche muss am Montageort blank sein, ggf. Farbe oder sonstige Isolation entfernen.

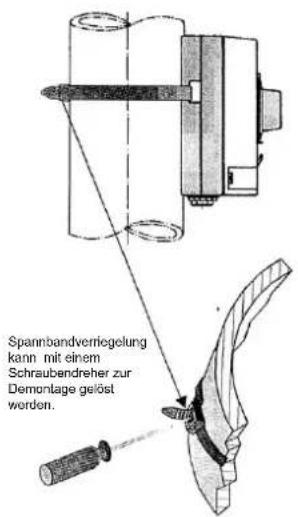

Das beigefügte Spannband wird durch den Fühlersockel gesteckt und an der Rohrleitung festgezogen. Überlänge kann abgeschnitten werden.
Der Anlegefühler muss fest am Rohr anliegen (ggf. Wärmeleitpaste verwenden)!

Schaltfunktion:

Erreicht oder unterschreitet die Temperatur den eingestellten Sollwert von 4 °C, schaltet der Wechsler von Klemme P1 - 2 nach P1 - 1. Steigt die Temperatur um ca. 4 K über den Sollwert, schaltet der Wechsler wieder zurück

Anschluss Frostschutzthermostat (T) am Wärmepumpenmanager:

N1 ID 3 und X3 G / 24 V AC als

Kontakt im Ruhezustand (kein Durchfluss)

! ACHTUNG!

Ein zusätzlich installierter Durchflussschalter DFS im Primärkreis (FS) verhindert ein Einschalten der Wärmepumpe bei fehlendem Volumenstrom der Kühl- bzw. Grundwasserpumpe.

Anschluss Durchflussschalter (FS) am Wärmepumpenmanager:

N1 ID 8/10/xx und X3 G
