BEDIENUNGSANLEITUNG HPS140 VELLEMAN

• Automatische of handmatige instelling

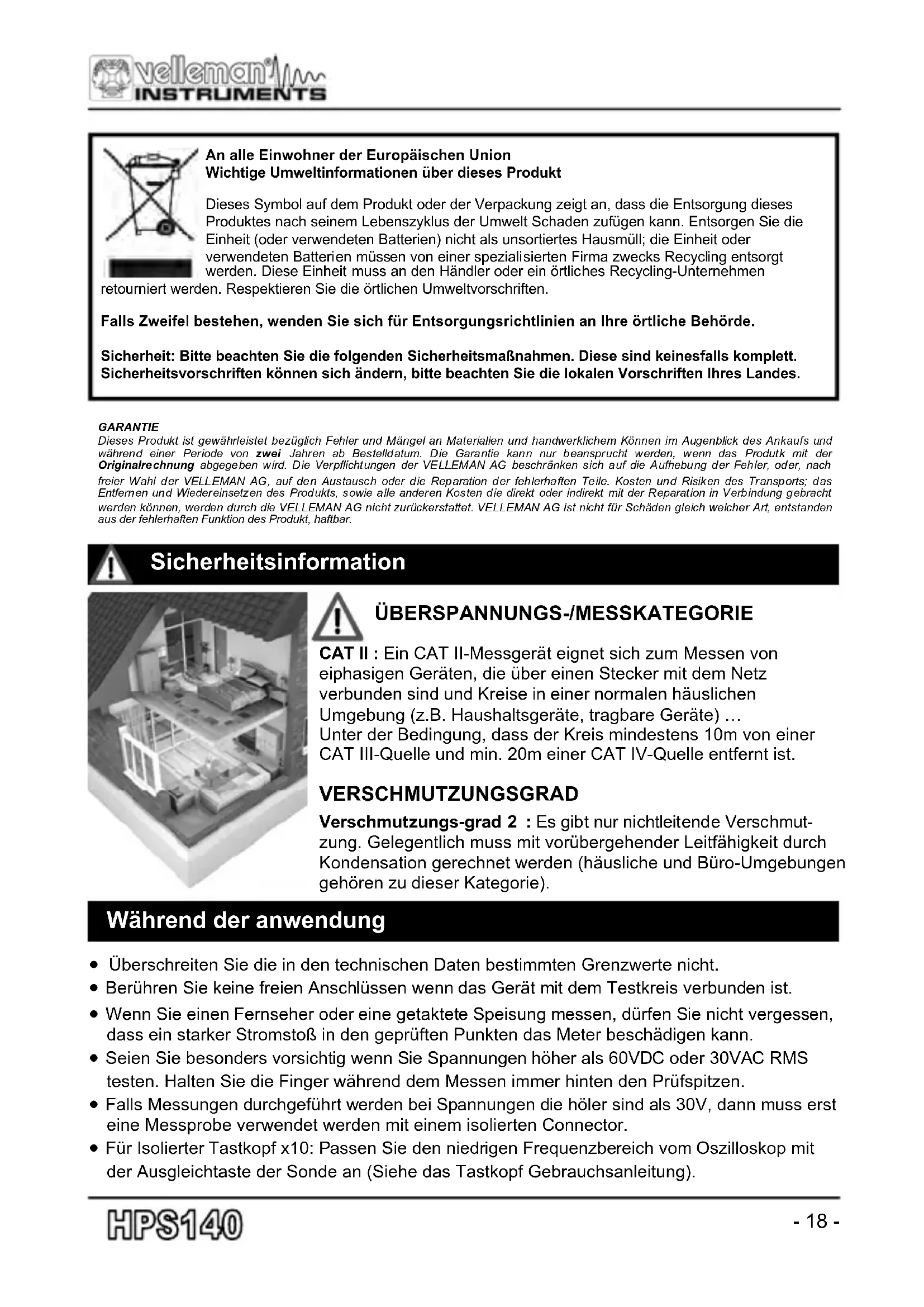

CAT II : Ein CAT II-Messgerät eignet sich zum Messen von eiphasigen Geräten, die über einen Stecker mit dem Netz verbunden sind und Kreise in einer normalen häuslichen Umgebung (z.B. Haushaltsgeräte, tragbare Geräte) … Unter der Bedingung, dass der Kreis mindestens 10m von einer CAT III-Quelle und min. 20m einer CAT IV-Quelle entfernt ist. VERSCHMUTZUNGSGRAD Verschmutzungs-grad 2 : Es gibt nur nichtleitende Verschmut- zung. Gelegentlich muss mit vorübergehender Leitfähigkeit durch Kondensation gerechnet werden (häusliche und Büro-Umgebungen gehören zu dieser Kategorie). An alle Einwohner der Europäischen Union Wichtige Umweltinformationen über dieses Produkt Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortiertes Hausmüll; die Einheit oder verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert werden. Respektieren Sie die örtlichen Umweltvorschriften. Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde. Sicherheit: Bitte beachten Sie die folgenden Sicherheitsmaßnahmen. Diese sind keinesfalls komplett. Sicherheitsvorschriften können sich ändern, bitte beachten Sie die lokalen Vorschriften Ihres Landes. GARANTIE Dieses Produkt ist gewährleistet bezüglich Fehler und Mängel an Materialien und handwerklichem Können im Augenblick des Ankaufs und während einer Periode von zwei Jahren ab Bestelldatum. Die Garantie kann nur beansprucht werden, wenn das Produtk mit der Originalrechnung abgegeben wird. Die Verpflichtungen der VELLEMAN AG beschränken sich auf die Aufhebung der Fehler, oder, nach freier Wahl der VELLEMAN AG, auf den Austausch oder die Reparation der fehlerhaften Teile. Kosten und Risiken des Transports; das Entfernen und Wiedereinsetzen des Produkts, sowie alle anderen Kosten die direkt oder indirekt mit der Reparation in Verbindung gebracht werden können, werden durch die VELLEMAN AG nicht zurückerstattet. VELLEMAN AG ist nicht für Schäden gleich welcher Art, entstanden aus der fehlerhaften Funktion des Produkt, haftbar.

• Überschreiten Sie die in den technischen Daten bestimmten Grenzwerte nicht.

• Berühren Sie keine freien Anschlüssen wenn das Gerät mit dem Testkreis verbunden ist.

• Wenn Sie einen Fernseher oder eine getaktete Speisung messen, dürfen Sie nicht vergessen, dass ein starker Stromstoß in den geprüften Punkten das Meter beschädigen kann.

• Seien Sie besonders vorsichtig wenn Sie Spannungen höher als 60VDC oder 30VAC RMS testen. Halten Sie die Finger während dem Messen immer hinten den Prüfspitzen.

• Falls Messungen durchgeführt werden bei Spannungen die höler sind als 30V, dann muss erst eine Messprobe verwendet werden mit einem isolierten Connector.

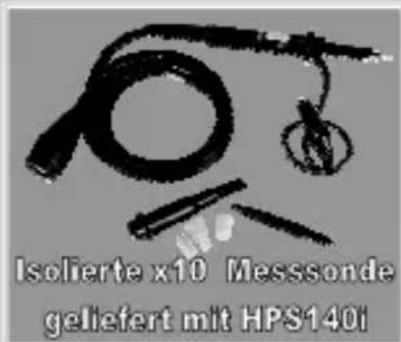

• Für Isolierter Tastkopf x10: Passen Sie den niedrigen Frequenzbereich vom Oszilloskop mit der Ausgleichtaste der Sonde an (Siehe das Tastkopf Gebrauchsanleitung). Während der anwendung- 19 - Specifications & Features 40M Abtastungen/Sek. in Echtzeit Bandbreite bis 10MHz völlig automatische Einstellung Empfindlichkeit 0.1mV Signalmarkierungen für Amplitude und Zeit Speicherfunktion Direkte Messung der Audioleistung (Watt) Lieferung mit USB-Batterieladegerät Lieferung X10-Messprobe mit HPS140i Specifications:

• Bandbreite bis 10MHz (-3dB oder -4dB abhängig von der ausgewählten Einstellung)

• Eingangsbereich: 1mV bis 20V/div in 14 Stufen

• Eingangskopplung: DC, AC und GND

• Abtastrate in Echtzeit bis 40MS/s

• AD-Auflösung: 8 bits

• Zeitbasis: 250ns bis 1h pro div

• Automatische oder manuell Einstellung

• DVM-Anzeige mit x10 Option

• Signal für Prüfspitze x10 auf der Rückseite des Gerätes

• Anzeige: DC, AC+DC, True RMS, dBm, Vpp, Min-Max. (±2.5%)

• Messung der Audioleistung von 2 bis 32 Ohm

• Hold- und Speicherfunktion

• Anzeige der Signalmarkierungen für Zeit und Spannung

• Hintergrundbeleuchtung mit weißer LED

• Stromversorgung über wiederaufladbares NiMH-Batteriepack (mitgeliefert)

• Autonomie bis 6 Stunden nach vollständiger Ladung des Gerätes

• Für Messungen CLASS II, Verschmutzungsgrad II

• Abmessungen: 74x114x29mm

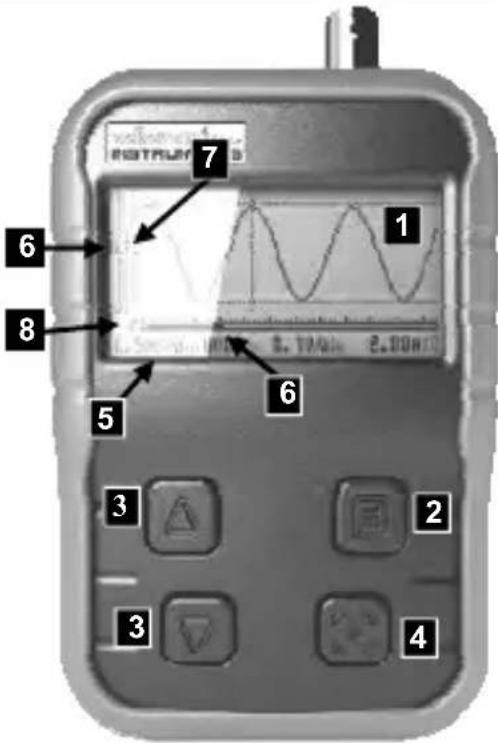

Verwenden Sie das Gerät nicht wenn es mit dem USB-Ladegerät verbunden ist. Verwenden Sie ein Standard 9VDC-Netzteil.- 20 - Frontplatte

1) Signal- und Menü-Anzeige

- Drücken Sie kurz, um das Basismenü anzuzeigen. - Halten Sie gedrückt, um das ausführliche Menü anzuzeigen

Verwenden Sie diese Tasten, um die ausgewählte Einstellung zu ändern

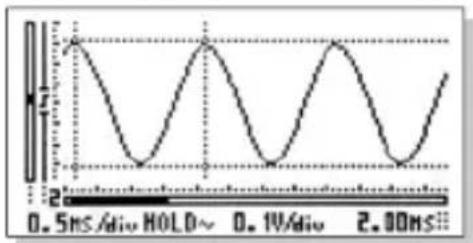

Drücken Sie die Hold-Taste um das Signal auf dem Schirm festzuhalten

5) Einstellungsanzeigen

Time/div, Trigger mode, AC/DC/GND, Volt/div und Anzeige

6) Position des Signals (X- und Y-Balken)

7) Triggerpegel und Flanke

8) Anzeige der letzt verwendeten Funktion

10) BNC-Eingangsanschluss: Max. Eingang 100Vp!

12) "Charge" LED-anzeige : vorne am Gerät leuchtet wenn

die Batterien geladen werden.

13) X10-Taster-Testsignal

Das Oszilloskop laden Das Oszilloskop kann über das mitgelieferte USB-Ladegerät, den USB-Anschluss des Computers, ein Netzteil mit USB-Anschluss, einen 12V-Zigarettenanzünderstecker mit USB- Anschluss oder jedes anderes Ladegerät, mit einer Stromversorgung von 5V/500mA, geladen werden. Verwenden Sie ein Netzteil von 9V/min. 200mA wenn Sie, während Sie das Oszilloskop laden, Messungen durchführen möchten. Die vollständige Ladezeit dauert 6 bis 7 Stunden. Die Lade-LED leuchtet während des Ladeverfahrens. Basisanwendung des Oszilloskopes Nach Einschaltung erscheint der Anfangsbildschirm. Die Kalibrierung der Basisfunktionen können einige Sekunden dauern. Hiernach ist das Oszilloskop gebrauchsfertig. Das Oszilloskop startet immer im automatischen Einstellungsmodus. Dieser Modus eignet sich für die meisten (repetitiven) Signale. Stellen Sie die Eingangskupplung auf ‘DC’ zum Messen von sehr niedrigen Frequenzen oder einer DC-Spannung (siehe unten).

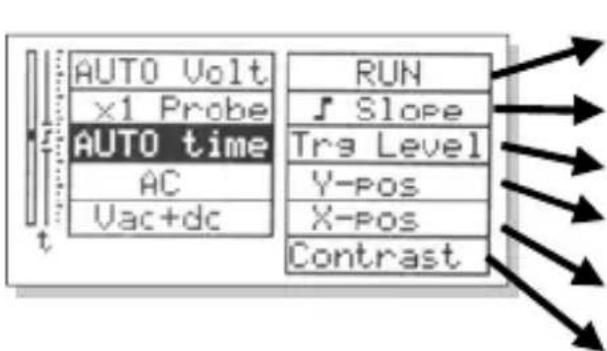

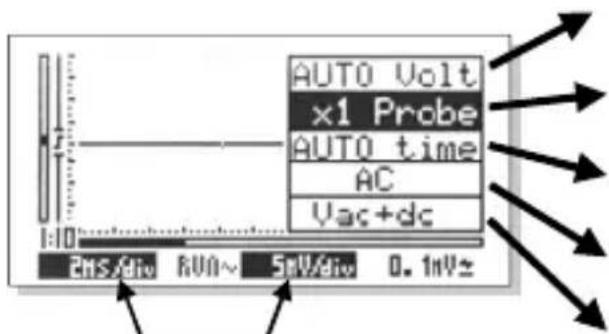

Wählen Sie den Trigger der abfallenden oder steigenden Flanke des Signals Wählen Sie den Triggermodus (run, normal) aus. Verstellen Sie den Triggerpegel. Verstellen Sie das Signal vertikal über das Display (Y-Balken) Verstellen Sie das Signal horizontal über das Display (X-Balken) Erhöhen oder erniedrigen Sie den Kontrast bis Sie den gewünschten Kontrastpegel erreicht haben. Bemerkung: Die zuletzt ausgewählte Menü-Option erscheint in das Basismenü bis Sie eine andere Einstellung auswählen. drücken Sie kurz die Menü-Taste, um die gewünschte Einstellung auszuwählen. AUSFÜHRLICHES MENÜ > halten Sie die Menü-Taste gedrückt, um das ausführliche Menü zeigen BASISMENÜ > drücken Sie kurz, um das Menü anzuzeigen Vergrößern oder verkleinern Sie das Signal, indem Sie die volt/div regeln, oder wählen Sie AUTO für eine automatische Signalanzeige. Passen Sie die Anzeige gemäß der Testkopf-Einstellung "x1 oder x10" an. Zeitbasis: Mehr oder weniger Signalzyklen werden angezeigt, indem Sie die Zeit/div regeln, oder wählen Sie AUTO für eine automatische Signalanzeige. Wählen Sie die Eingangskopplung AC/DC oder eine Nullspannung als Referenz (GND) Wählen Sie die gewünschte Spannungsanzeige (Volt, dB, Audioleistung...) Das Basismenü eignet sich für das Ändern der Basiseinstellungen wie volt/div oder der Zeitbasis. Verwenden Sie das ausführliche Menü für detaillierte Einstellungen. Drücken Sie kurz die Menü-Taste, um die gewünschte Einstellung auszuwählen. Bemerkung: Nach einigen Sekunden verlassen Sie das Menü automatisch. Sie können das Menü auch verlassen, indem Sie die Menü-Taste gedrückt halten. Hinweis: in den meisten Einstellungen halten Sie UP oder DOWN gedrückt, um die automatische Bereichseinstellung einzuschalten. Umgekehrte Einstellungen = automatischer Modus.- 22 - Hold-Funktion Das Oszilloskop hat 2 Speicherplätze und 1 Hold-Bildschirm. Die Speicherplätze werden nach Abschaltung nicht gelöscht. Drücken Sie kurz HOLD um die Daten im Bildschirm festzuhalten.

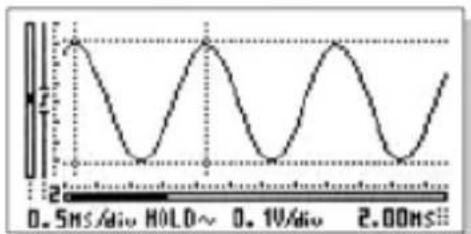

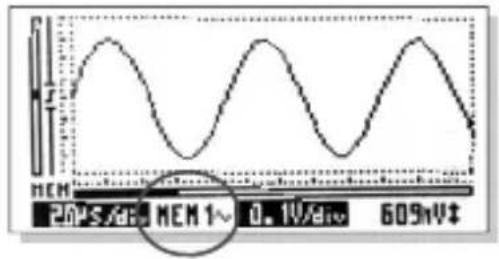

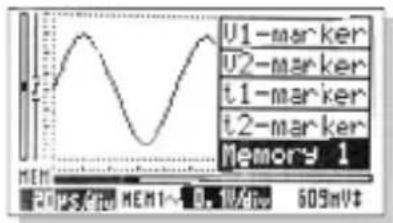

Speichern: -1- Halten Sie HOLD gedrückt bis MEM1 erscheint, um die festgesetzten Daten zu speichern. -2- Die Daten werden in MEM2 gespeichert wenn Speicherplatz MEM1 voll ist. -3- Drücken Sie kurz HOLD um eine folgende Messung durchzuführen. Anwendung der Markierungen und Abrufen der gespeicherten Daten Drücken Sie kurz HOLD. Sie können nun zwei Menüs abrufen.

-1- Drücken Sie kurz MENU um das Basismenü abzurufen. ODER -2- Halten Sie MENU gedrückt, um das ausführliche Menü abzurufen. -3- Drücken Sie kurz MENU um eine Option auszuwählen. -4- Ändern Sie die ausgewählte Option mit UP oder DOWN. Im Basismenü können Sie die Signalmarkierungen für Spannung und Zeit versetzen. Einen Speicherplatz abrufen: wählen Sie “Memory” und drücken Sie danach auf UP oder DOWN um zwischen MEM1 > MEM2 > aktuellem Bildschirm zu wählen … Im ausführlichen Menü können Sie: - die Anzeige der x10-Sonde einstellen - die Anzeige des Signalmarkierungen für Zeit einstellen (Zeit und Frequenz) - das Signal in Position X versetzen - den Schirmkontrast einstellen - Wählen Sie die Zeit- oder Spannungsmarkierung aus- 23 - Información sobre la seguridad
