BEDIENUNGSANLEITUNG DGELM 1332 Deltafox

• Inhalt Einleitung p. 5
• Bestimmungsgemäße Verwendung p. 5
• Allgemeine Beschreibung p. 6
• Lieferumfang p. 6
• Übersicht p. 6
• Funktionsbeschreibung p. 6
• Technische Daten p. 6
• Sicherheitshinweise p. 7
• Bildzeichen/Aufschriften auf dem Gerät p. 7
• Bildzeichen in der Anleitung p. 8
• Allgemeine Sicherheitshinweise p. 8
• Montage p. 13
• Schaltbox montieren p. 13
• Räder montieren p. 13
• Gri󰀨gestänge montieren p. 13
• Grasfangkorb montieren p. 14
• Bedienung p. 14
• Grasfangkorb einhängen/abnehmen p. 14
• Ein- und Ausschalten p. 14
• Füllstandsanzeige p. 15
• Schnitthöhe einstellen p. 15
• Arbeitshinweise p. 15
• Reinigung/Wartung p. 16
• Allgemeine Reinigungs- und Wartungsarbeiten p. 16
• Messer austauschen p. 16
• Lagerung p. 17
• Entsorgung/Umweltschutz p. 17
• Ersatzteile/Zubehör p. 17
• Garantie p. 18
• Reparatur-Service p. 18
• Fehlersuche p. 19
• Einleitung Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Gerät entschieden. Die- ses Gerät wurde während der Produktion auf Qualität geprüft und einer Endkont- rolle unterzogen. Die Funktionsfähigkeit Ihres Gerätes ist somit sichergestellt. Es ist nicht auszuschließen, dass sich in Ein- zelfällen am oder im Gerät Restmengen von Schmiersto󰀨en benden. Dies ist kein Mangel oder Defekt und kein Grund zur Besorgnis. Die Betriebsanleitung ist Bestand- teil dieses Gerätes. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Ma- chen Sie sich vor der Benutzung des Gerätes mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Gerät nur wie beschrieben und für die angegebe- nen Einsatzbereiche. Bewahren Sie die Betriebsanlei- tung gut auf und händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte mit aus. Bestimmungsgemäße Verwendung Das Gerät ist nur für das Mähen von Ra- sen- und Grasächen im häuslichen Be- reich bestimmt. Dieses Gerät ist nicht zur gewerblichen Nutzung geeignet. Jede andere Verwendung, die in dieser Anleitung nicht ausdrücklich zugelassen wird, kann zu Schäden am Gerät führen und eine ernsthafte Gefahr für den Benut- zer darstellen. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch Original EG-Konformitätserklärung p. 136
• Explosionszeichnung p. 146
• Service-Center DE p. 147

oder falsche Bedienung verursacht wur- den. Allgemeine Beschreibung Die Abbildungen für die Bedienung des Gerätes nden Sie auf den Seiten 2-3. Lieferumfang Nehmen Sie das Gerät vorsichtig aus der Packung und prüfen Sie, ob die nachfol- genden Teile vollständig sind. Entsorgen Sie das Verpackungsmaterial ordnungs- gemäß. - Rasenmäher mit Gerätekabel - Bügelgri󰀨 - Unterer Holm - Grasfangkorb (zweiteilig) - Tragegri󰀨 Grasfangkorb - Kabelzugentlastung - Montagematerial (4 Schnellspanner, 2 Schrauben, 1 Kabelhalter) - Betriebsanleitung Übersicht 1 Bügelgri󰀨 2 Schnellspanner für Bügelgri󰀨 3 Unterer Holm 4 Schnellspanner für untere Holme 5 Tragegri󰀨 Gerät 6 Gerätegehäuse 7 Rad 8 Grasfangkorb 9 Prallschutz 10 Kabelklemme 11 Gerätekabel 12 Kabelzugentlastung 13 Steckdose für Verlängerungskabel 14 Schaltbox 15 Entriegelungsknopf 16 Starthebel 17 Kreuzschlitzschraube 14a Kunststo󰀨abdeckung 18 Radkappe 19 Radachse 7a Abstandsscheibe 7b Splint 20 Holmaufnahme 2a Befestigungsschrauben 21 Tragegri󰀨 Grasfangkorb 8b Oberseite des Grasfangkorbes 8a Unterseite des Grasfangkorbes 22 Aufnahme für Grasfangkorb 23 Messer 24 Messerschraube 25 Radachse Funktionsbeschreibung Der Elektro-Rasenmäher besitzt ein parallel zur Schnittebene sich drehen- des Schneidwerkzeug. Er ist mit einem leistungsstarken Elektromotor, einem ro- busten Kunststo󰀨gehäuse, einem Sicher- heitsschalter und einem Prallschutz sowie einem Grasfangkorb mit Füllstandsanzei- ge ausgestattet. Die Funktion der Bedienteile entnehmen Sie bitte den nachfolgenden Beschreibun- gen. Technische Daten Elektro-Rasenmäher........ DG-ELM 1332 Bemessungsspannung .......230 V~, 50 HzDE

= 2,96 dB Schallleistungspegel (L

Lärm- und Vibrationswerte wurden ent- sprechend den in der Konformitätserklä- rung genannten Normen und Bestimmun- gen ermittelt. Der angegebene Schwingungsemissions- wert ist nach einem genormten Prüfver- fahren gemessen worden und kann zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden. Der angegebene Schwingungsemissi- onswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden. Warnung: Der Schwingungsemissionswert kann sich während der tatsäch- lichen Benutzung des Elektro- werkzeugs von dem Angabewert unterscheiden, abhängig von der Art und Weise, in der das Elektro- werkzeug verwendet wird. Versuchen Sie, die Belastung durch Vibrationen so gering wie möglich zu halten. Beispielhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus zu berücksichtigen (beispielsweise Zeiten, in denen das Elektrowerk- zeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft). Sicherheitshinweise Dieser Abschnitt behandelt die grundlegenden Sicherheitsvor- schriften bei der Arbeit mit dem Elektrorasenmäher. Bildzeichen/Aufschriften auf dem Gerät Achtung! Lesen Sie die Betriebsanlei- tung aufmerksam durch. Verletzungsgefahr durch weggeschleuderte Teile. Umstehende Personen von dem Gerät fern halten. Vorsicht - Scharfe Schneid- messer! Füße und Hände fernhalten. Verletzungsge- fahr! Motor ausschalten und Netzstecker ziehen vor Ein- stellungs- oder Reinigungs- arbeiten oder wenn sich das Netzkabel verfangen hat oder beschädigt ist. Gefahr durch beschädig- tes Netzkabel. Netzkabel von dem Gerät und den Schneidmessern fernhalten!DE

Tragen Sie Augen- und Gehörschutz. Setzen Sie das Gerät nicht der Feuchtigkeit aus. Arbei- ten Sie nicht bei Regen und schneiden Sie kein nasses Gras. Achtung! Rasenmähermesser läuft nach. Verletzungsgefahr! Schutzklasse II (Doppelisolierung)

Angabe des Schallleistungs- pegels L

in dB. Elektrogeräte gehören nicht in den Hausmüll. Schnittkreis Gerät stoppen: Sicherheitsbügel los- lassen Gefahr! Hände und Füße fernhalten. STOP

Bildzeichen auf der Füllstandsan- zeige am Gras- fangsack Bildzeichen in der Anlei- tung Gefahrenzeichen mit An- gaben zur Verhütung von Personen- oder Sachschä- den. Gebotszeichen (anstelle des Ausrufungszeichens ist das Gebot erläutert) mit Angaben zur Verhütung von Schäden. Hinweiszeichen mit Informa- tionen zum besseren Um- gang mit dem Gerät. Tragen Sie Schutzhand- schuhe! Netzstecker ziehen. Allgemeine Sicherheitshinweise Wichtig! Lesen Sie die Be- triebsanleitung sorgfältig. Bewahren Sie die Betriebs- anleitung zum Nachlesen auf. Dieses Gerät kann bei un- sachgemäßem Gebrauch ernsthafte Verletzungen verursachen. Um Personen- und Sachschäden zu ver- meiden, lesen und beachten Sie unbedingt die folgenden Sicherheitshinweise und machen Sie sich mit allen Bedienteilen gut vertraut. Warnung! Dieses Elektro- werkzeug erzeugt während des Betriebs ein elektro- magnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder pas- sive medizinische Implanta- te beeinträchtigen. Um die Gefahr von ernsthaften oderDE

tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizini- schen Implantat zu konsul- tieren, bevor die Maschine bedient wird. Vorbereitung:

• Lesen Sie die Gebrauchsan- weisung sorgfältig. Machen Sie sich mit den Steilteilen und dem richtigen Gebrauch der Maschine vertraut.

• Erlauben Sie niemals Kindern oder anderen Personen, die die Bedienungsanleitung nicht ken- nen, das Gerät zu benutzen. Örtliche Bestimmungen können das Mindestalter der Bedie- nungsperson festlegen.

• Setzen Sie das Gerät niemals ein, während Personen, beson- ders Kinder und Haustiere, in der Nähe sind.

• Dieses Gerät kann von Per- sonen mit verringerten phy- sischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wis- sen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benut- zer-Wartung dürfen nicht von Kindern durchgeführt werden.

• Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich.

• Überprüfen Sie das Gelände, auf dem das Gerät eingesetzt wird und entfernen Sie Steine, Stöcke, Drähte oder andere Fremdkörper, die erfasst und weggeschleudert werden kön- nen.

• Tragen Sie geeignete Arbeits- kleidung wie festes Schuhwerk mit rutschfester Sohle und eine robuste, lange Hose. Benut- zen Sie das Gerät nicht, wenn Sie barfuß gehen oder o󰀨ene Sandalen tragen. Vermeiden Sie das Tragen loser Kleidung oder Kleidung mit hängenden Schnüren oder Gürteln.

• Vor dem Gebrauch ist immer durch Sichtkontrolle zu prüfen, ob die Schneidmesser, Befesti- gungsbolzen und die gesamte Schneideinheit abgenutzt oder beschädigt sind. Abgenutzte oder beschädigte Schneidmes- ser und Befestigungsbolzen dürfen zur Vermeidung einer Unwucht nur satzweise aus- getauscht werden. Abgenutzte oder beschädigte Hinweisschil- der müssen ersetzt werden.

• Benutzen Sie niemals den Rasenmäher mit beschädig- ten Schutzeinrichtungen oder Schutzgittern oder ohne ange- baute Schutzeinrichtungen, z. B. Prallbleche und/oder Gras- fangeinrichtungen.

• Benutzen Sie nur Ersatz- und Zubehörteile, die vom Herstel- ler geliefert und empfohlen wer- den. Der Einsatz von Fremdtei- len führt zum sofortigen Verlust des Garantieanspruches.DE

• Vor dem Gebrauch sind immer Anschlussleitung und Verlän- gerungsleitung auf Anzeichen von Beschädigung oder Ab- nutzung zu untersuchen. Falls die Leitung im Gebrauch be- schädigt wird, muss sie sofort vom Versorgungsnetz getrennt werden. BERÜHREN SIE DIE

LEITUNG NICHT, BEVOR

SIE GETRENNT IST. Benut- zen Sie das Gerät nicht, wenn die Leitung abgenutzt oder be- schädigt ist. Arbeiten mit dem Gerät: Führen Sie Füße und Hände beim Arbeiten nicht in die Nähe oder unter rotierende Teile. Es besteht Verlet- zungsgefahr! Beachten Sie den Lärm- schutz und örtliche Vor- schriften.

• Schalten Sie den Motor nach Anweisung ein und nur dann, wenn Ihre Füße in sicherem Abstand von den Schneidwerk- zeugen sind.

• Benutzen Sie das Gerät nicht bei Regen, bei schlechter Wit- terung, in feuchter Umgebung oder an nassem Rasen. Arbei- ten Sie nur bei Tageslicht oder guter Beleuchtung.

• Arbeiten Sie mit dem Gerät nicht, wenn Sie müde oder unkonzentriert sind oder nach der Einnahme von Alkohol oder Tabletten. Legen Sie immer rechtzeitig eine Arbeitspause ein. Gehen Sie mit Vernunft an die Arbeit.

• Achten Sie beim Arbeiten auf einen sicheren Stand, insbe- sondere an Hängen. Arbeiten Sie immer quer zum Hang, nie- mals auf- oder abwärts. Seien Sie besonders vorsichtig, wenn Sie die Fahrtrichtung am Hang ändern. Arbeiten Sie nicht an übermäßig steilen Hängen.

• Führen Sie das Gerät nur im Schritttempo. Seien Sie beson- ders vorsichtig, wenn Sie das Gerät umkehren, zu sich heran- ziehen oder rückwärts gehen.

• Schalten Sie das Gerät mit Vor- sicht entsprechend den Anwei- sungen in dieser Anleitung ein. Achten Sie auf ausreichenden Abstand der Füße zu rotieren- den Messern.

• Kippen Sie das Gerät nicht beim Starten, außer wenn dies beim Anlaufen in hohem Gras erforderlich ist. In diesem Fall kippen Sie das Gerät durch Drücken des Bügelgri󰀨s so, dass die Vorderräder des Ge- räts leicht angehoben werden. Überprüfen Sie immer, dass sich beide Hände in Arbeitsstel- lung benden, bevor das Gerät wieder auf den Boden zurück- gestellt wird.

• Heben Sie nur die vom Benut- zer abgewandte Seite hoch.

• Arbeiten Sie nie ohne Gras- fangkorb oder Prallschutz. Hal- ten Sie sich immer entfernt von der Auswurfö󰀨nung.

• Starten Sie den Motor nicht, wenn Sie vor dem Auswurf- schacht stehen.DE

Achtung Gefahr! Messer läuft nach. Es besteht Ver- letzungsgefahr.

• Das Gerät darf nicht angeho- ben oder transportiert werden, solange der Motor läuft. Schal- ten Sie das Gerät ab, wenn es zum Transport gekippt werden muss, wenn andere Flächen als Rasen überquert werden und wenn das Gerät zu und von den zu mähenden Flächen gebracht wird.

• Halten Sie die Grasauswurfö󰀨- nung stets sauber und frei. Entfernen Sie Schnittgut nur im Stillstand des Gerätes.

• Hinterlassen Sie das Gerät nie unbeaufsichtigt am Arbeits- platz.

• Arbeiten Sie nicht mit einem beschädigten, unvollständigen oder ohne die Zustimmung des Herstellers umgebauten Gerät. Verwenden Sie das Gerät nie mit beschädigten Schutzeinrichtungen oder Ab- schirmungen oder fehlenden Sicherheitseinrichtungen wie Ablenk- und/oder Grasfangein- richtungen.

• Überlasten Sie Ihr Gerät nicht. Arbeiten Sie nur im angege- benen Leistungsbereich und ändern Sie nicht die Reglerein- stellungen am Motor. Verwen- den Sie keine leistungsschwa- chen Maschinen für schwere Arbeiten. Benutzen Sie Ihr Ge- rät nicht für Zwecke, für die es nicht bestimmt ist.

• Benutzen Sie das Gerät nicht in der Nähe von entzündbaren Flüssigkeiten oder Gasen. Bei Nichtbeachtung besteht Brand- oder Explo sions gefahr.

• Niemals das Gerät aufheben oder wegtragen, wenn der Mo- tor läuft.

• Schalten Sie das Gerät aus, ziehen Sie den Netzstecker ab und vergewissern Sie sich, dass alle beweglichen Teile still stehen: - immer, wenn Sie die Maschi- ne verlassen, - bevor Sie Blockierungen lö- sen oder Verstopfungen im Auswurfkanal beseitigen - wenn das Gerät nicht ver- wendet wird, - bevor Sie das Gerät über- prüfen, reinigen oder daran arbeiten, - wenn das Netzkabel beschä- digt oder verheddert ist, - wenn das Gerät beim Ar- beiten einen Fremdkörper getro󰀨en hat oder wenn ungewohnte Vibrationen auftreten. Untersuchen Sie in diesem Fall das Gerät auf Beschädigungen und lassen Sie es ggf. reparieren.

• Bringen Sie Hände oder Füße niemals in die Nähe oder unter rotierende Teile. Bei Sichel- mähern darf sich nie vor die Grasauswurfö󰀨nung gestellt werden.

• Falls der Rasenmäher anfängt, ungewöhnlich stark zu vibrie- ren, ist eine sofortige Überprü- fung erforderlich. - suchen Sie nach Beschädi- gungen;DE

- führen Sie die erforderlichen Reparaturen beschädigter Teile durch; - sorgen Sie dafür, dass alle Muttern, Bolzen und Schrauben fest angezogen sind. Wartung und Lagerung:

• Achten Sie beim Warten der Schneidmesser darauf, dass selbst dann, wenn die Span- nungsquelle abgeschaltet ist,die Schneidmesser bewegt werden können.

• Sorgen Sie dafür, dass alle Muttern, Bolzen und Schrau- ben fest angezogen sind und das Gerät in einem sicheren Arbeitszustand ist.

• Suchen Sie den Mäher nach eventuellen Beschädigungen ab.

• Führen Sie die erforderlichen Reparaturen beschädigter Teile durch.

• Versuchen Sie nicht, das Ge- rät selbst zu reparieren, es sei denn, Sie besitzen hierfür eine Ausbildung. Sämtliche Arbei- ten, die nicht in dieser Anlei- tung angegeben werden, dür- fen nur von uns ermächtigten Kundendienststellen ausgeführt werden.

• Bewahren Sie das Gerät an einem trockenen Ort und au- ßerhalb der Reichweite von Kindern auf.

• Behandeln Sie Ihr Gerät mit Sorgfalt. Halten Sie die Werk- zeuge scharf und sauber, um besser und sicherer arbeiten zu können. Befolgen Sie die War- tungsvorschriften.

• Tragen Sie Schutzhandschuhe, wenn Sie die Schneideinrich- tung wechseln.

• Überprüfen Sie die Grasfang- einrichtung regelmäßig auf Verschleiß und Verformungen. Ersetzen Sie aus Sicherheits- gründen verschlissene oder beschädigte Teile. Seien Sie beim Einstellen der Messer besonders vorsichtig, damit Ihre Finger nicht zwischen den rotierenden Messern und fest stehenden Teilen der Maschine eingeklemmt werden.

• Überprüfen Sie, dass nur Er- satzschneidwerkzeuge verwen- det werden, die vom Hersteller zugelassen sind.

• Seien Sie vorsichtig bei Ge- räten mit mehreren Schneid- werkzeugen, da die Bewegung eines Messers zur Rotation der übrigen Messer führen kann. Elektrische Sicherheit:

• Achten Sie darauf, dass die Netzspannung mit den Anga- ben des Typenschildes über- einstimmt.

• Schließen Sie das Gerät an eine Steckdose mit RCD (Resi- dual Current Device) mit einem Auslösestrom von nicht mehr als 30 mA an.

• Vermeiden Sie Körperberüh- rungen mit geerdeten Teilen (z.B. Metallzäune, Metallpfos- ten).

• Verwenden Sie nur zugelas- sene Verlängerungskabel der Bauart H07RN-F, die höchs- tens 75 m lang und für den Gebrauch im Freien bestimmtDE

sind. Der Litzenquerschnitt des Verlängerungskabels muss mindestens 2,5 mm

betragen. Rollen Sie eine Kabeltrommel vor Gebrauch immer ganz ab. Überprüfen Sie das Kabel auf Schäden.

• Verwenden Sie für die Anbrin- gung des Netzkabels die dafür vorgesehene Kabelaufhän- gung.

• Halten Sie das Netzkabel beim Arbeiten von dem Schneid- werkzeug fern. Die Schneid- messer können das Netzkabel beschädigen und zum Berüh- ren spannungsführender Teile führen. Führen Sie das Netz- kabel grundsätzlich hinter der Bedienungsperson.

• Benutzen Sie das Netzkabel nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Netzkabel vor Hitze, Öl und scharfen Kanten.

• Schalten Sie das Gerät aus und ziehen Sie den Netzste- cker aus der Steckdose, wenn das Netzkabel beschädigt ist. Wenn die Anschlussleitung die- ses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnliche qualizierte Person ersetzt werden, um Ge- fährdungen zu vermeiden.

• Verbinden Sie kein beschä- digtes Netzkabel mit dem Stromnetz. Berühren Sie kein beschädigtes Netzkabel, solan- ge es mit dem Stromnetz ver- bunden ist. Ein beschädigtes Netzkabel kann zum Berühren spannungsführender Teile füh- ren. Montage Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker. Schaltbox montieren

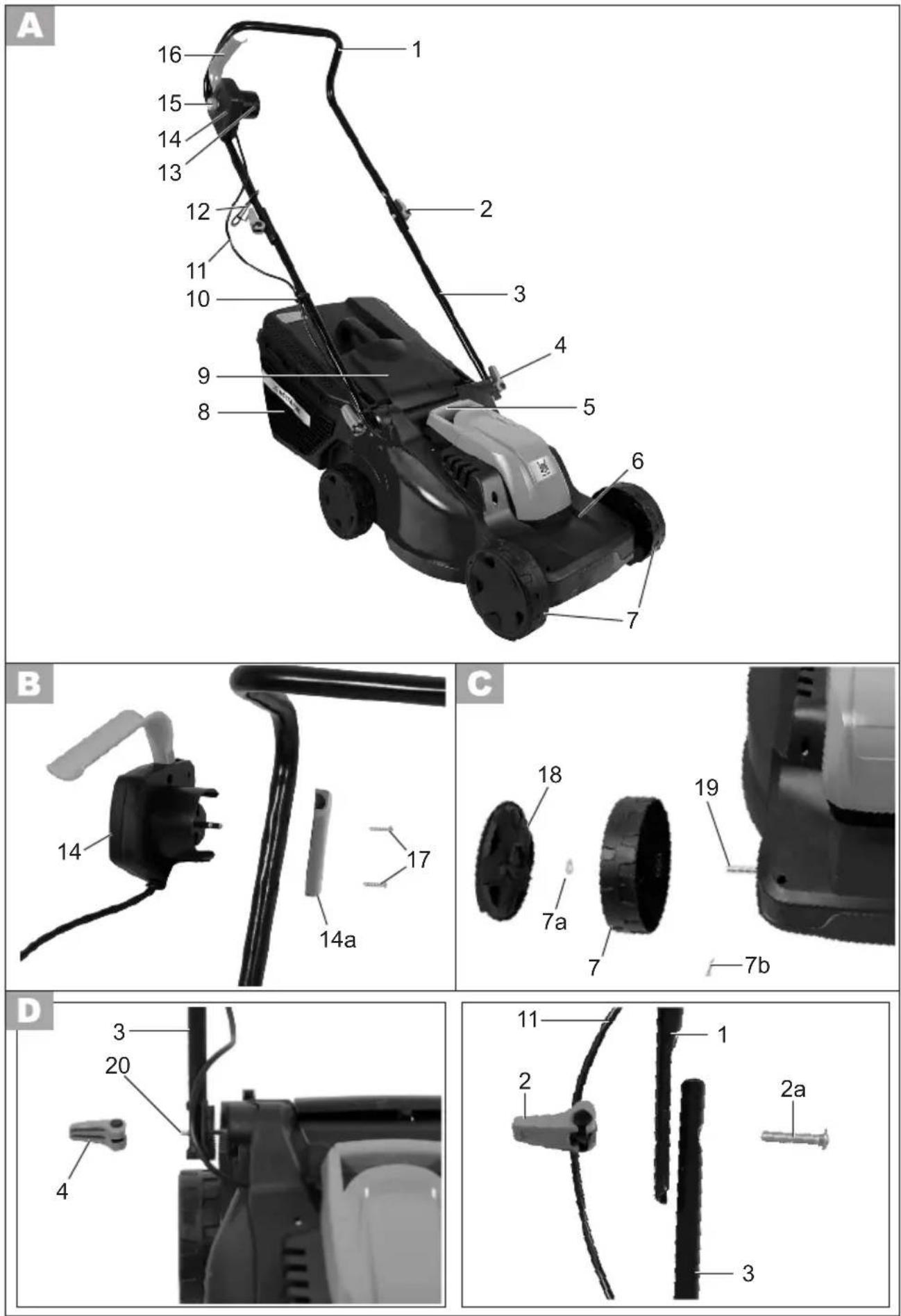

1. Entfernen Sie die beiden Kreuz-

schlitzschrauben (17) aus der Schalt- box (14).

2. Entnehmen Sie die Kunststo󰀨abde-

ckung (14a) der Schaltbox (14).

3. Stecken Sie die Schaltbox (14) durch

die Aufnahmebohrungen im Bügel- gri󰀨 (1).

4. Befestigen Sie die Schaltbox (14) mit

der Kunststo󰀨abdeckung (14a) und den Kreuzschlitzschrauben (17). Räder montieren

1. Schieben Sie das Rad (7) auf die Ra-

2. Sichern Sie das Rad (7) mit einer Ab-

standsscheibe (7a) und einem Splint (7b).

3. Drücken Sie die Radkappe (18) auf

4. Wiederholen Sie die Schritte 1-3 bei

den restlichen Rädern. Griffgestänge montieren Untere Holme montieren:

1. Stecken Sie die unteren Holme (3) auf

die Holmaufnahme (20) am Gerätege- häuse (6).

2. Befestigen Sie die unteren Holme mit

den beiliegenden Schnellspannern (4).

3. Verriegeln Sie die Schnellspanner (4),

indem Sie diese in Richtung unterer Holm (3) drücken. Sie müssen so am Holm anliegen, dass ein Spannen mit mittlerer Kraft erfolgen kann.DE

Ansonsten muss der Schnellspanner (4) zum Spannen im Uhrzeigersinn gedreht werden oder gegen den Uhr- zeigersinn gelockert werden. Bügelgri󰀨 montieren: 4 Schieben Sie den Bügelgri󰀨 (1) auf die unteren Holme (3).

5. Führen Sie die Befestigungsschrau-

ben (2a) durch die Lochbohrungen an den unteren Holmen und dem Bügel- gri󰀨 (1).

6. Drehen Sie die Schnellspanner (2) auf

die Befestigungsschrauben (2a).

7. Verriegeln Sie die Schnellspanner (2),

indem Sie diese in Richtung Bügelgri󰀨 (1) drücken. Sie müssen so am Bügelgri󰀨 anliegen, dass ein Spannen mit mittlerer Kraft erfolgen kann. Ansonsten muss der Schnellspanner (2) zum Spannen im Uhrzeigersinn gedreht werden oder gegen den Uhr- zeigersinn gelockert werden. Kabelklemme einklipsen:

8. Klipsen Sie die beiliegende Kabel-

klemme ( 10) am unteren Holm (3) ein und xieren Sie damit das Geräte- kabel (11). Grasfangkorb montieren

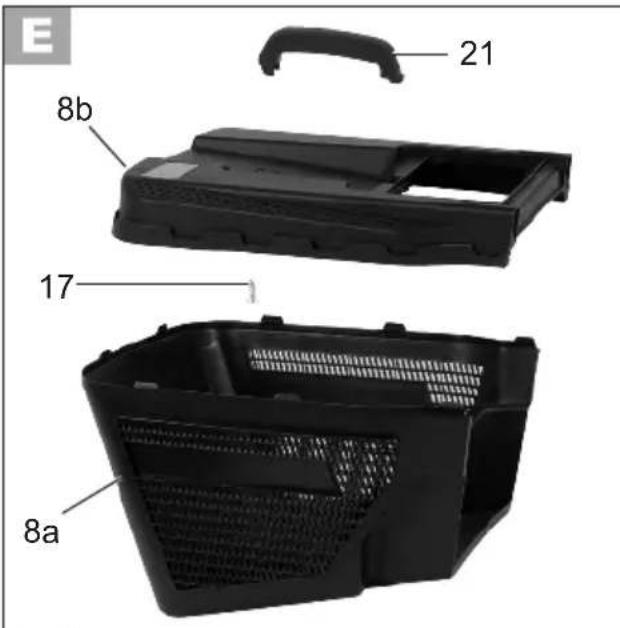

1. Stecken Sie den Tragegri󰀨 Grasfang-

korb (21) auf die Oberseite des Gras- fangkorbes (8b) auf.

2. Befestigen Sie den Tragegri󰀨 Gras-

fangkorb (21) mit einer Kreuzschlitz- schraube (17).

3. Stecken Sie die Ober- und Unterseite

des Grasfangkorbs (8b+8a) zusam- men. Bedienung Achtung: Gerät nicht ohne vollständig angebrachten Prall- schutz oder Grasfangkorb be- treiben. Es besteht Verletzungs- gefahr! Grasfangkorb einhängen/ abnehmen Grasfangkorb einhängen:

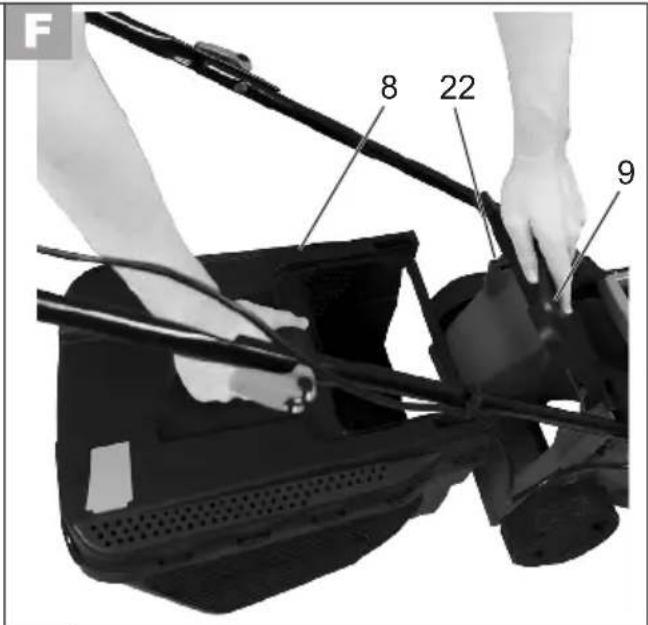

1. Heben Sie den Prallschutz (9) an.

2. Hängen Sie den Grasfangkorb (8) in

die dafür vorgesehene Aufnahme für Grasfangkorb (22) an der Rückseite des Gerätes ein.

3. Positionieren Sie den Prallschutz (9)

auf dem Grasfangkorb (8), er hält die- sen an richtiger Position. Grasfangkorb abnehmen:

4. Heben Sie den Prallschutz (9) an.

5. Hängen den Grasfangkorb (8) aus und

klappen Sie den Prallschutz (9) an das Gerätegehäuse zurück. Zum Entleeren des Grasfangkorbs siehe auch Kapitel „Entsorgung/ Umweltschutz“. Ein- und Ausschalten

1. Stecken Sie den Netzstecker des

Netzkabels in die Steckdose (13) am Bügelgri󰀨 (1).

2. Formen Sie aus dem Ende des Ver-

längerungskabels eine Schlaufe und hängen diese in die Kabelzugentlas- tung (12) ein.

3. Schließen Sie das Gerät an die Netz-

4. Achten Sie vor dem Einschalten dar-

auf, dass das Gerät keine Gegenstän- de berührt.DE

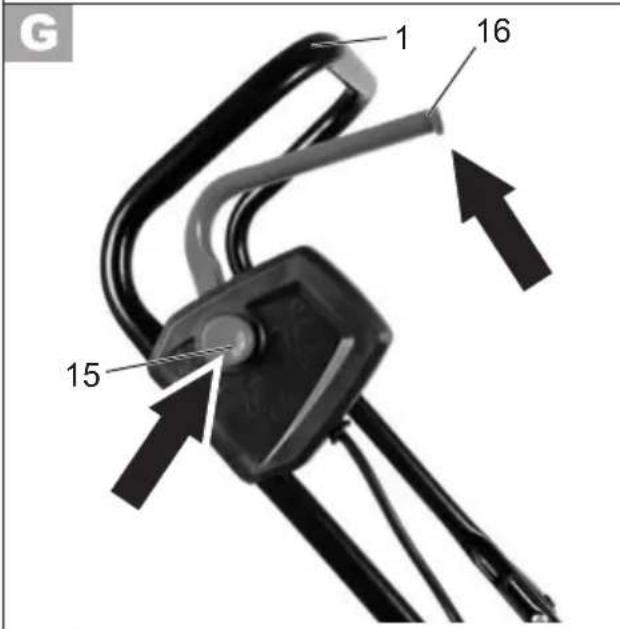

5. Zum Einschalten drücken

Sie den Entriegelungs- knopf (15) an der Schalt- box (14) und halten gleichzeitig den Starthebel (16) ge- drückt. Lassen Sie den Entriegelungs- knopf (15) los.

6. Zum Ausschalten lassen

Sie den Starthebel (16) los. Nach dem Ausschalten des Gerätes dreht sich das Messer noch für einige Sekunden. Be- rühren Sie das laufende Messer nicht. Es besteht die Gefahr von Personenschäden. Füllstandsanzeige Seitlich am Grasfangkorb ( 8) ist eine Füllstandsanzeige angebracht. Die aero- dynamische Luftführung der Klappe sorgt zusätzlich für die optimale Füllung. Füllstandsanzeige geö󰀨net: Grasfangkorb leer Füllstandsanzeige geschlos- sen: Grasfangkorb gefüllt Schnitthöhe einstellen Schalten Sie das Gerät aus, zie- hen Sie den Netzstecker und war- ten Sie den Stillstand des Messers ab. Es besteht die Gefahr von Per- sonenschäden.

1. Legen Sie den Rasenmäher auf die

2. Greifen Sie die Radachse (25) an den

3. Ziehen Sie gleichmäßig an der Achse

und lassen Sie sie in die gewünschte Poistion einrasten. Die richtige Schnitthöhe beträgt bei einem Zierrasen etwa 20 - 40 mm, bei einem Nutzrasen etwa 40 - 60 mm. Für den ersten Schnitt in der Sai- son sollte eine große Schnitthöhe gewählt werden. Arbeitshinweise Regelmäßiges Mähen regt die Graspan- ze zu einer verstärkten Blattbildung an, lässt aber gleichzeitig Unkrautpanzen absterben. Daher wird der Rasen nach je- dem Mähvorgang dichter und es entsteht ein gleichmäßig belastbarer Rasen. Beim Mulchmähen wird das Gras in einem Arbeitsgang geschnitten, klein ge- häckselt und auf dem Rasen verteilt. Das geschnittene Gras dient als natürlicher Dünger.

• Beginnen Sie mit dem Mähen in der Nähe der Steckdose und arbeiten Sie von der Steckdose weg.

• Führen Sie das Netzkabel immer hin- ter sich und bringen Sie es nach dem Wenden auf die schon gemähte Seite.

• Führen Sie das Gerät im Schritttempo in möglichst geraden Bahnen. Für ein lückenloses Mähen sollten sich die Bahnen immer um wenige Zentimeter überlappen.

• Arbeiten Sie an Hängen immer quer zum Hang. Seien Sie besonders vor- sichtig beim Rückwärtsgehen und Zie- hen des Gerätes.

• Reinigen Sie das Gerät nach jedem Einsatz wie im Kapitel „Reinigung/ Wartung“ beschrieben.DE

Schalten Sie nach der Arbeit und zum Transport das Gerät aus, ziehen Sie den Netzstecker und warten Sie den Stillstand des Mes- sers ab. Es besteht die Gefahr von Personenschäden. Reinigung/Wartung Lassen Sie Arbeiten, die nicht in dieser Anleitung beschrieben sind, von einer von uns er- mächtigten Kundendienststelle durchführen. Verwenden Sie nur Originalteile. Tragen Sie beim Umgang mit dem Messer Handschuhe. Schalten Sie vor allen Wartungs- und Reinigungsarbeiten das Gerät aus, ziehen Sie den Netzstecker und warten Sie den Stillstand des Messers ab. Allgemeine Reinigungs- und Wartungsarbeiten Spritzen Sie den Rasenmäher nicht mit Wasser ab. Es besteht Gefahr von Stromschlag und das Gerät könnte beschädigt werden.

• Halten Sie das Gerät stets sauber. Verwenden Sie zum Reinigen eine Bürste oder ein Tuch, aber keine scharfen Reinigungs- bzw. Lösungs- mittel.

• Entfernen Sie nach dem Mähen anhaf- tende Panzenreste mit einem Holz- oder Plastikstück von den Rädern, den Lüftungsö󰀨nungen, der Auswurfö󰀨- nung und dem Messerbereich. Ver- wenden Sie keine harten oder spitzen Gegenstände, Sie könnten das Gerät beschädigen.

• Ölen Sie von Zeit zu Zeit die Räder.

• Kontrollieren Sie das Gerät vor jedem Gebrauch auf o󰀨ensichtliche Mängel wie lose, abgenutzte oder beschädigte Teile. Prüfen Sie den festen Sitz aller Muttern, Bolzen und Schrauben.

• Überprüfen Sie Abdeckungen und Schutzeinrichtungen auf Beschädigun- gen und korrekten Sitz. Tauschen Sie diese gegebenenfalls aus. Messer austauschen Schalten Sie vor allen Wartungs- und Reinigungsarbeiten das Gerät aus, ziehen Sie den Netzstecker und warten Sie den Stillstand des Messers ab. Tragen Sie beim Umgang mit dem Messer Handschuhe. Ist das Messer stumpf, so kann es von einer Fachwerkstätte nachgeschli󰀨en werden. Ist das Messer beschädigt oder zeigt eine Unwucht, so muss es ausgewechselt wer- den (siehe „Ersatzteile/Zubehör“).

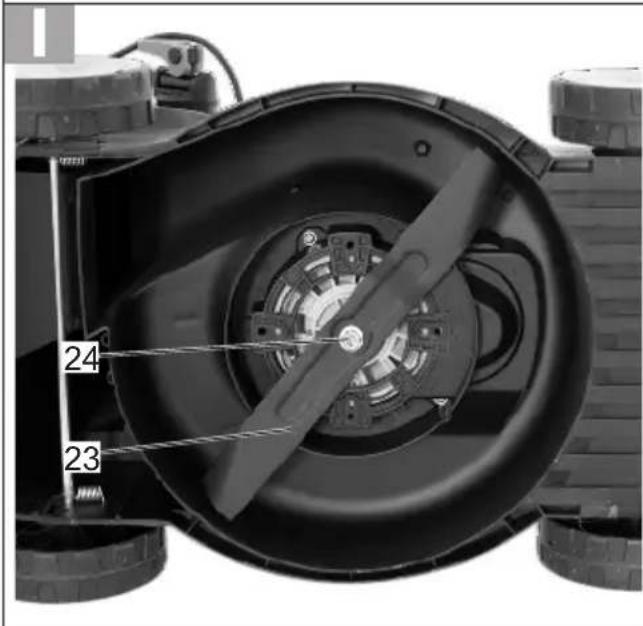

1. Drehen Sie das Gerät um.

2. Drehen Sie die Messerschraube (24)

gegen den Uhrzeigersinn mit Hilfe eines Schraubenschlüssels von der Motorspindel ab.

3. Bauen Sie das neue Messer (23) in

umgekehrter Reihenfolge wieder ein. Achten Sie darauf, dass das Messer richtig positioniert und die Schraube fest angezogen ist.DE

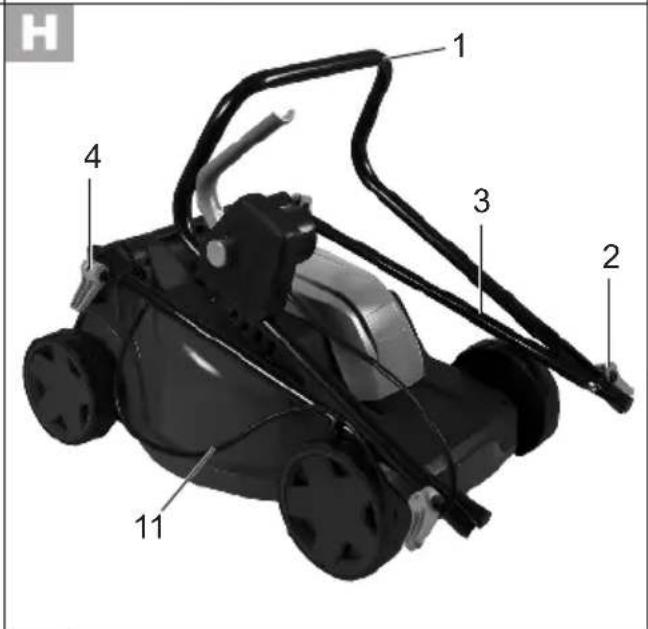

Lagerung Damit das Gerät weniger Platz be- ansprucht, lockern Sie die Schnell- spanner (2+4) am Bügelgri󰀨 (1) und an den unteren Holmen (3). Jetzt können Sie den Bügelgri󰀨 (1) und den unteren Holm (3) zusam- menklappen. Achten Sie darauf, dass die Gerätekabel (11) nicht eingeklemmt werden.

• Bewahren Sie das Gerät trocken und außerhalb der Reich weite von Kindern auf.

• Lassen Sie den Motor abkühlen, bevor Sie das Gerät in geschlossenen Räu- men abstellen.

• Umhüllen Sie das Gerät nicht mit Ny- lonsäcken, da sich Feuchtigkeit bilden könnte. Wir haften nicht für durch unsere Geräte hervorgerufene Schäden, sofern diese durch unsachgemäße Reparatur oder den Einsatz von Nicht-Originalteilen bzw. durch nicht bestimmungsgemäßen Ge- brauch verursacht werden. Entsorgung/ Umweltschutz Führen Sie Gerät, Zubehör und Verpa- ckung einer umweltgerechten Wiederver- wertung zu. Elektrogeräte gehören nicht in den Hausmüll.

• Geben Sie das Gerät an einer Ver- wertungsstelle ab. Die verwendeten Kunststo󰀨- und Metallteile können sor- tenrein getrennt werden und so einer Wiederverwertung zugeführt werden. Fragen Sie hierzu unser Service-Cen- ter.

• Werfen Sie geschnittenes Gras nicht in die Mülltonne, sondern führen Sie es der Kompostierung zu oder ver- teilen Sie es als Mulchschicht unter Sträuchern und Bäumen.

• Die Entsorgung Ihrer defekten einge- sendeten Geräte führen wir kostenlos durch. Ersatzteile/Zubehör Ersatzteile und Zubehör erhalten Sie unter www.service-deltafox.de Bei weiteren Fragen wenden Sie sich an das Service-Center (siehe „Service-Center“). Pos. Bezeichnung Art-Nr. 2 Schnellspanner für Bügelgri󰀨 91105653 4 Schnellspanner für untere Holme 91105654 7 Radsatz 91105650 8 Grasfangkorb 91105651 14 Schaltbox 91105652DE

• Für dieses Gerät leisten wir 24 Monate Garantie. Bei gewerblichem Einsatz erlischt die Garantie.

• Schäden, die auf natürliche Abnut- zung, Überlastung oder unsachgemä- ße Bedienung zurückzuführen sind, bleiben von der Garantie ausgeschlos- sen. Bestimmte Bauteile unterliegen einem normalen Verschleiß und sind von der Garantie ausgeschlossen. Insbesondere zählen hierzu: Messer, Keilriemen.

• Voraussetzung für Garantieleistungen ist zudem die Einhaltung der Hinweise zur Reinigung und Wartung.

• Schäden, die durch Material- oder Herstellerfehler entstanden sind, wer- den unentgeltlich durch Ersatzliefe- rung oder Reparatur beseitigt. Voraus- setzung ist, dass das Gerät unzerlegt und mit Kauf- und Garantienachweis an den Händler zurückgegeben wird. Reparatur-Service

• Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berech- nung von unserem Service-Center durchführen lassen. Unser Ser- vice-Center erstellt Ihnen gerne einen Kostenvoranschlag. Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.

• Achtung: Bitte liefern Sie Ihr Gerät im Reklamations- oder Servicefall ge- reinigt und mit einem Hinweis auf den Defekt an unsere Service-Adresse. Nicht angenommen werden un- frei - per Sperrgut, Express oder mit sonstiger Sonderfracht - einge- schickte Geräte.

• Die Entsorgung Ihrer defekten einge- sendeten Geräte führen wir kostenlos durch.DE

Fehlersuche Problem Mögliche Ursache Fehlerbehebung Gerät startet nicht Netzspannung fehlt Steckdose, Kabel, Leitung, Netz- stecker, Haussicherung prüfen, ggf. Reparatur durch Elektro- fachmann Starthebel (

Reparatur durch Kundendienst Kohlebürsten abgenutzt Motor defekt Gras zu lang Größere Schnitthöhe einstellen. Durch Drücken des Gri󰀨holms die Vorderräder leicht anheben. Motor setzt aus Blockierung durch Fremdkörper Fremdkörper entfernen Arbeitsergebnis nicht zufriedenstel- lend oder Motor arbeitet schwer Schnitthöhe zu niedrig Geringere Schnitthöhe einstellen Messer (

Messer schleifen lassen oder austauschen Messerbereich verstopft Gerät reinigen Messer (

Messer korrekt einbauen Messer rotiert nicht Messer (

blockiert Gras entfernen Messerschraube (

Messerschraube festziehen Abnorme Geräu- sche, Klappern oder Vibrationen Messerschraube (

Messerschraube festziehen Messer (

Messer austauschenFR

CABLE ESTÁ DESGASTADO

Original EG Konformitätserklärung Hiermit bestätigen wir, dass der Elektro-Rasenmäher Modell DG-ELM 1332 Lot-Nr. B-47900 folgenden einschlägigen EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht: 2006/42/EG • 2000/14/EG • 2014/30/EU • 2011/65/EU* Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet: EN 60335-1:2012/A13:2017 • EN 60335-2-77:2010 • EN 62233:2008 EN 55014-1:2017 • EN 55014-2:2015 EN 61000-3-2:2014 • EN 61000-3-3:2013 • EN 62321-1:2013 Zusätzlich wird entsprechend der Geräuschemissionsrichtlinie 2000/14/EG bestätigt: Schallleistungspegel: Garantiert: 96 dB(A) Gemessen: 93,1 dB(A) Angewendetes Konformitätsbewertungsverfahren entsprechend Anh. VI/ 2000/14/EG Benannte Stelle: TÜV Süd Product Service GmbH, Ridlerstraße 65, 80339 München, NB 0036 Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller: Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim Germany

• Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoe in Elektro- und Elektronikgeräten. Christian Frank Dokumentationsberechtigter137
