Produkttyp	Wandthermostat
Marke	Homematic IP
Modell	HmIPWTH1
Abmessungen (ohne Rahmen)	55 x 55 x 23,5 mm
Abmessungen (mit Rahmen)	86 x 86 x 25 mm
Stromversorgung	2 Batterien 1,5 V LR03/Micro/AAA
Batterielebensdauer	Ca. 2 Jahre (typische Nutzung)
Hauptfunktionen	Temperatur- und Feuchtemessung, Steuerung von Fußbodenheizung und Heizkörpern, Automatik-, manueller und Urlaubsmodus, Wochenprogrammierung, Boost-Funktion, Bediensperre, Temperaturoffset, Aktor-Verbindungstest
Pflege und Reinigung	Weiches, trockenes, fusselfreies Tuch; bei Bedarf lauwarmes Wasser; keine Lösungsmittel verwenden
Sicherheit	Explosionsgefahr der Batterien, nicht öffnen, außerhalb der Reichweite von Kindern aufbewahren, nur in trockenen Innenräumen verwenden
Funkfrequenz	868,3 MHz / 869,525 MHz
Funkreichweite (Freifeld)	Typ. 250 m
Schutzart	IP20
Umgebungstemperatur	0 bis 35 °C
Montage	An der Wand (Schrauben oder Klebepad), auf Unterputzdose, in kompatiblem Mehrfachrahmen (Berker, ELSO, GIRA, Merten, JUNG)
Lieferumfang	Wandthermostat, Wandhalterung, 2 Klebepads, 2 Schrauben, 2 Dübel, 2 Batterien, 2 Bedienungsanleitungen, Sicherheitsblatt

Häufig gestellte Fragen - HmIPWTH1 Homematic IP

Wie installiere ich den Homematic IP Wandthermostat HmIPWTH1?

Sie können ihn mit den beiliegenden doppelseitigen Klebepads oder mit Schrauben (Bohrung 5 mm) an der Wand montieren. Für die Montage auf einer Unterputzdose verwenden Sie die vorgesehenen Löcher. Achten Sie darauf, dass der Pfeil auf der Montageplatte nach oben zeigt. Setzen Sie dann den Rahmen und das Elektronikmodul ein, indem Sie die Rastnasen einrasten lassen.

Wie wechsle ich die Batterien des Wandthermostats?

Nehmen Sie das Elektronikmodul ab, indem Sie es seitlich fassen und aus dem Rahmen ziehen. Drehen Sie es um, legen Sie zwei neue LR03/Micro/AAA-Batterien unter Beachtung der Polarität ein (siehe Markierungen). Setzen Sie das Modul wieder in den Rahmen ein und achten Sie darauf, dass "OBEN" oben ist und die Rastnasen einrasten.

Welche Betriebsmodi sind verfügbar?

Der Thermostat bietet den Automatikmodus (Befolgung des Wochenprofils), den manuellen Modus (manuell eingestellte feste Temperatur) und den Urlaubsmodus (konstante Temperatur für einen definierten Zeitraum). Sie können auch die Bediensperre aktivieren und die Boost-Funktion nutzen.

Wie programmiere ich ein Wochenheizprofil?

Die Programmierung erfolgt über die Homematic IP App oder die WebUI-Oberfläche. Sie können bis zu 6 Heizphasen (13 Schaltpunkte) pro Tag mit Zieltemperaturen für jeden Zeitbereich festlegen. Der Thermostat folgt dann diesem Profil im Automatikmodus.

Was tun bei Kommunikationsfehlern mit dem Access Point oder dem Aktor?

Überprüfen Sie die Funkverbindung und Reichweite. Stellen Sie sicher, dass der Access Point eingeschaltet und korrekt konfiguriert ist. Sie können einen Verbindungstest aus dem Menü des Thermostats durchführen (Symbol ). Wenn das Problem bestehen bleibt, starten Sie die Geräte neu.

Wie stelle ich die Werkseinstellungen des HmIPWTH1 wieder her?

Nehmen Sie das Elektronikmodul ab, entfernen Sie eine Batterie, setzen Sie sie wieder ein und halten Sie dabei die Systemtaste 4 Sekunden lang gedrückt, bis die LED schnell orange blinkt. Lassen Sie los, drücken Sie die Systemtaste erneut 4 Sekunden lang, bis die LED grün leuchtet. Das Gerät startet mit den Werkseinstellungen neu.

Wie groß ist die Funkreichweite des Wandthermostats?

Die Funkreichweite im Freifeld beträgt typischerweise 250 Meter. Im Innenbereich kann sie je nach Baumaterialien und Hindernissen (Wände, Möbel) variieren. Die verwendete Frequenz ist 868,3 MHz und 869,525 MHz.

Wie reinige ich den Wandthermostat?

Verwenden Sie ein weiches, trockenes, fusselfreies Tuch. Bei hartnäckigen Verschmutzungen befeuchten Sie das Tuch leicht mit lauwarmem Wasser. Verwenden Sie keine Reinigungsmittel mit Lösungsmitteln, da diese das Kunststoffgehäuse beschädigen könnten.

Kann der Wandthermostat auf einer Unterputzdose montiert werden?

Ja, der Thermostat kann mit den vorgesehenen Löchern (I) auf der Montageplatte auf einer Unterputzdose (Installationsdose) montiert werden. Stellen Sie sicher, dass die Dose keine blanken Drähte enthält, und überlassen Sie die elektrische Installation bei Bedarf einem Fachmann.

Was bedeuten die verschiedenen Blinksequenzen der LED?

Kurzes orangefarbenes Blinken: Funkübertragung. Langes grünes Leuchten: erfolgreicher Vorgang. Langes rotes Leuchten: fehlgeschlagener Vorgang oder Duty-Cycle-Limit erreicht. Kurzes orangefarbenes Blinken alle 10 s: Anlernmodus aktiv. Orange dann grün nach Einlegen der Batterien: Testanzeige. Weitere Details siehe Handbuch.

BEDIENUNGSANLEITUNG HmIPWTH1 Homematic IP

Installations- und Bedienungsanleitung

Installation and operating manual Notice d'installation et d'emploi Manual de instalación y uso Istruzioni per l'installazione e l'uso Installatie- en bedieningshandleiding

DE Wandthermostat mit Luftfeuchtigkeitssensor S. 2
EN Wall Thermostat with Humidity Sensor p. 35
FR Thermostat mural – basic p. 58
ES Termostato de pared – basic P. 82
IT Termostato a parete – basic pag. 106
NL Wandthermostaat – basic Pag. 130

210°C

Lieferumfang

Anzahl Bezeichnung

1 Homematic IP Wandthermostat mit Luftfeuchtigkeitssensor
1 Wechselrahmen
1 Montageplatte
2 Doppelseitige Klebestreifen
2 Schrauben 3,0 x 30 mm
2 Dübel 5 mm
2 1,5 V LR03/Micro/AAA Batterien
1 Bedienungsanleitung

Dokumentation © 2023 eQ-3 AG, Deutschland

Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf diese Anleitung auch nicht auszugsweise in irgendeiner Form reproduziert werden oder unter Verwendung elektronischer, mechanischer oder chemischer Verfahren vervielfältigt oder verarbeitet werden.

Es ist möglich, dass die vorliegende Anleitung noch drucktechnische Mängel oder Druckfehler aufweist. Die Angaben in dieser Anleitung werden jedoch regelmäßig überprüft und Korrekturen in der nächsten Ausgabe vorgenommen. Für Fehler technischer oder drucktechnischer Art und ihre Folgen übernehmen wir keine Haftung.

Alle Warenzeichen und Schutzrechte werden anerkannt.

Änderungen im Sinne des technischen Fortschritts können ohne Vorankündigung vorgenommen werden.

158463 (web)

Version 1.0 (01/2023)

1

A B C D E F

2

1 Hinweise zur Anleitung....13
2 Gefahrenhinweise....13
3 Funktion und Geräteübersicht 14
4 Allgemeine Systeminformationen....16
5 Inbetriebnahme....16

5.1 Anlernen 16

5.1.1 Direktes Anlernen.... 16
5.1.2 Anlernen an den Homematic IP Access Point (alternativ).18

5.2 Montage....20

5.2.1 Klebestreifenmontage 20
5.2.2 Schraubmontage....21
5.2.3 Montage auf einer Unterputzdose 21

6 Konfigurationsmenü....23

6.1 Automatikbetrieb 23
6.2 Manueller Betrieb 24
6.3 Offset-Temperatur 24
6.4 Programmierung eines Heizprofils 25
6.5 Bediensperre....26
6.6 Uhrzeit und Datum....26
6.7 Urlaubsmodus 27

7 Bedienung 28
8 Batterien wechseln....28
9 Fehlerbehebung 29

9.1 Schwache Batterie....29
9.2 Befehl nicht bestätigt....30
9.3 Duty Cycle 30
9.4 Fehlercodes und Blinkfolgen 31

10 Wiederherstellung der Werkseinstellungen ....32

11 Wartung und Reinigung....32
12 Allgemeine Hinweise zum Funkbetrieb 33
13 Technische Daten 33

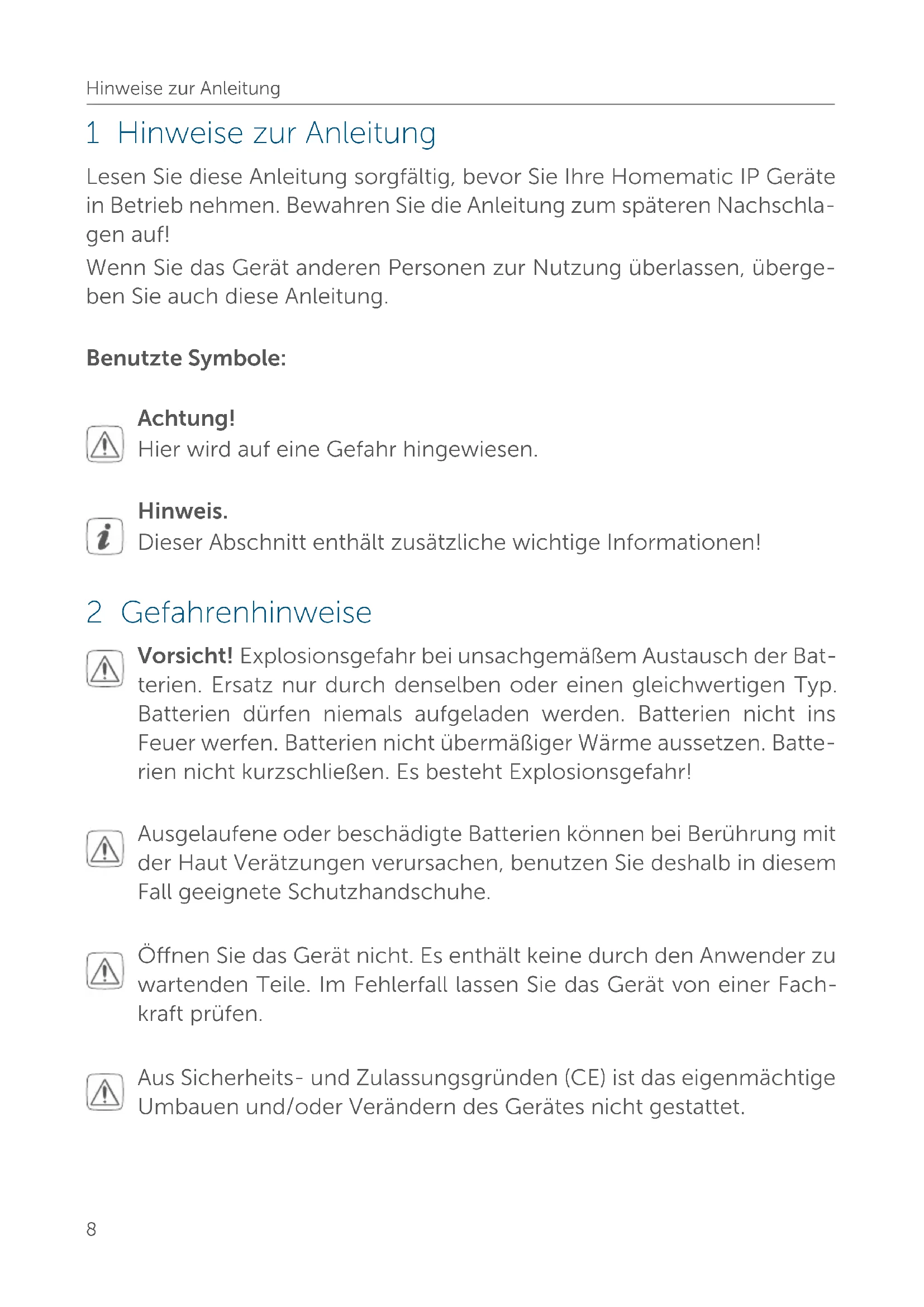

1 Hinweise zur Anleitung

Lesen Sie diese Anleitung sorgfältig, bevor Sie Ihre Homematic IP Geräte in Betrieb nehmen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf!

Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Anleitung.

Benutzte Symbole:

Achtung!

Hier wird auf eine Gefahr hingewiesen.

Hinweis.

Dieser Abschnitt enthält zusätzliche wichtige Informationen!

2 Gefahrenhinweise

Vorsicht! Explosionsgefahr bei unsachgemäßem Austausch der Batterien. Ersatz nur durch denselben oder einen gleichwertigen Typ. Batterien dürfen niemals aufgeladen werden. Batterien nicht ins Feuer werfen. Batterien nicht übermäßiger Wärme aussetzen. Batterien nicht kurzschließen. Es besteht Explosionsgefahr!

Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut Verätzungen verursachen, benutzen Sie deshalb in diesem Fall geeignete Schutzhandschuhe.

Öffnen Sie das Gerät nicht. Es enthält keine durch den Anwender zu wartenden Teile. Im Fehlerfall lassen Sie das Gerät von einer Fachkraft prüfen.

Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet.

Betreiben Sie das Gerät nur in trockener sowie staubfreier Umgebung, setzen Sie es keinem Einfluss von Feuchtigkeit, Vibrationen, ständiger Sonnen- oder anderer Wärmeeinstrahlung, Kälte und keinen mechanischen Belastungen aus.

Das Gerät ist kein Spielzeug! Erlauben Sie Kindern nicht damit zu spielen. Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Plastikfolien/ -tüten, Styroporteile etc. können für Kinder zu einem gefährlichen Spielzeug werden.

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Gefahrenhinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Gewährleistungsanspruch! Für Folgeschäden übernehmen wir keine Haftung!

Das Gerät ist nur für den Einsatz in wohnungsähnlichen Umgebungen geeignet.

Jeder andere Einsatz, als der in dieser Bedienungsanleitung beschriebene, ist nicht bestimmungsgemäß und führt zu Gewährleistungs- und Haftungsausschluss.

3 Funktion und Geräteübersicht

Mit dem Homematic IP Wandthermostat können Sie Ihre Fußbodenheizung in Verbindung mit Homematic IP Fußbodenheizungsaktoren oder Ihre koventionellen Heizkörper mit Homematic IP Heizkörperthermostaten zeitgesteuert regulieren und Heizphasen auf Ihre individuellen Bedürfnisse anpassen.

Der Wandthermostat misst die Temperatur und Luftfeuchtigkeit im Raum und gibt diese zyklisch an den Fußbodenheizungsaktor bzw. an die Heizkörperthermostate weiter, so dass die Raumtemperatur exakt geregelt werden kann.

Sie können die Wandthermostaten an eine Homematic IP CCU3 oder alternativ - für eine bequeme Steuerung per Homematic IP App - an den Homematic IP Access Point anlernen.

Dank des Batteriebetriebs bietet der Wandthermostat eine hohe Flexibilität bei der Wahl des Montageortes. Montage und Demontage gestalten sich im mitgelieferten Wechselrahmen durch Verschrauben oder Aufkleben der Montageplatte auf unterschiedlichen Untergründen wie Mauerwerk, Möbeln, Fliesen oder Glas sehr einfach. Zusätzlich ist es möglich, den Wandthermostat in bestehende Schaltersonien zu integrieren.

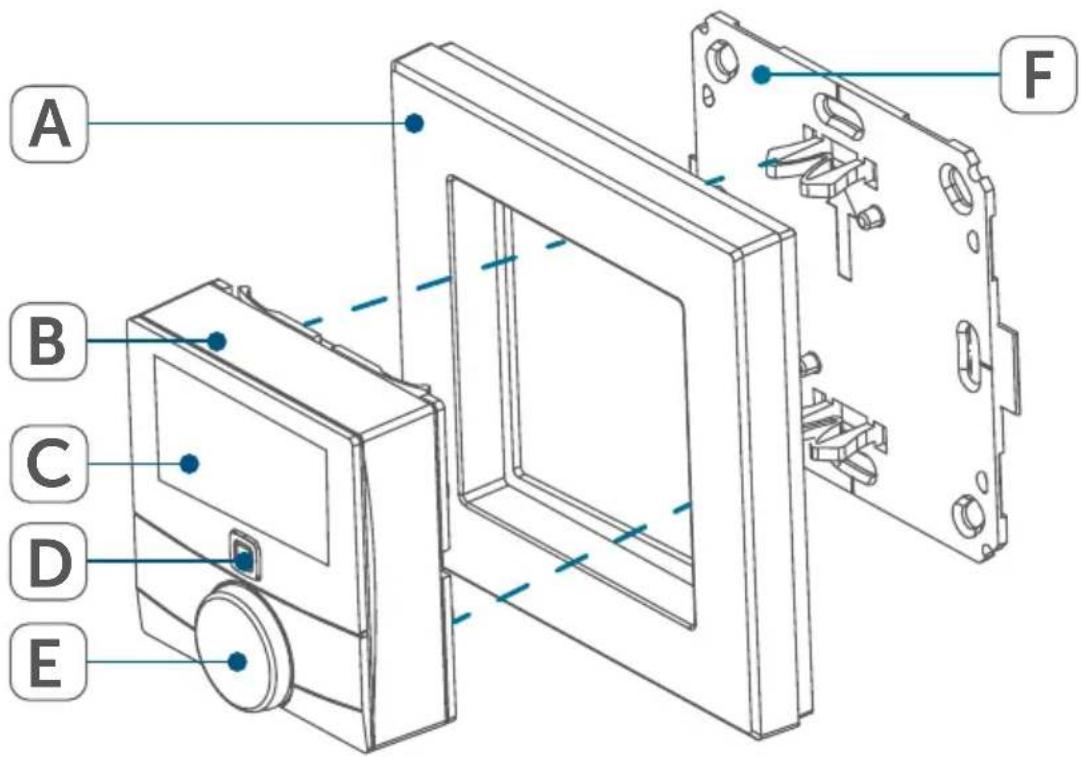

Geräteübersicht (s. Abbildung 1):

(A) Wechselrahmen
(B) Elektronikeinheit (Thermostat)
(C) Display
(D) Systemtaste (Anlerntaste und LED)
(E) Stellrad
(F) Montageplatte

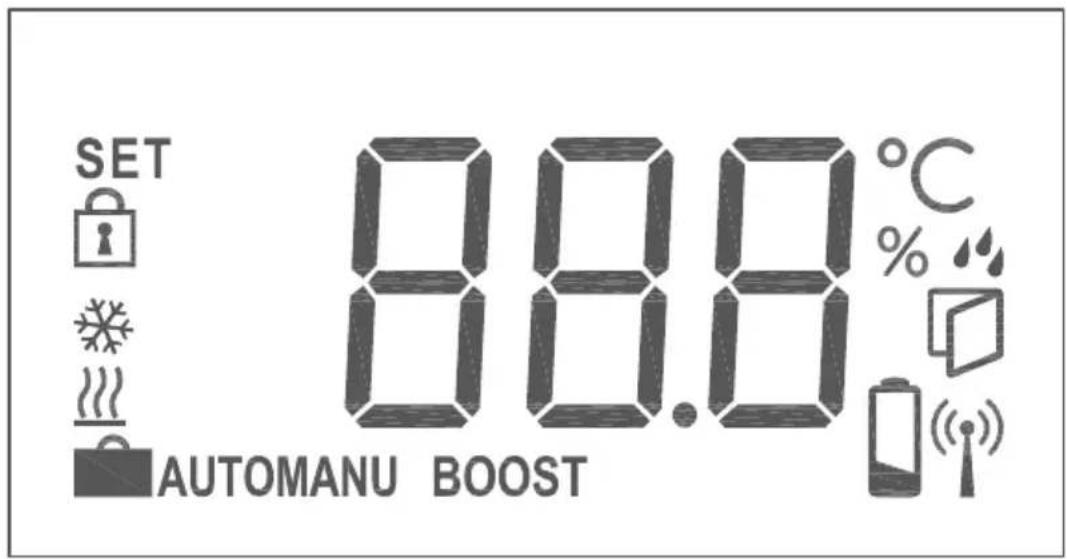

Displayübersicht (s. Abbildung 2):

°C	Soll-/Ist-Temperatur
%	Luftfeuchtigkeit
	Warnung für Betauung
	Fenster-auf-Symbol
	Batteriesymbol
	Funkübertragung
BOOST	Boost-Funktion
MANU	Manueller Betrieb
AUTO	Automatikbetrieb
	Urlaubsmodus
	Heizen
	Kühlen
	Bediensperre
SET	Soll-Temperatur

Detailliertere Beschreibungen der Symbolefunktionen finden Sie im Kapitel „6 Betriebsmodi und Konfiguration“ auf Seite 17.

4 Allgemeine Systeminformationen

Dieses Gerät ist Teil der Raumklimalösung von Homematic IP und kommuniziert über das Homematic IP Funkprotokoll. Alle Geräte der Raumklimalösung können komfortabel und individuell per Smartphone über die Homematic IP App konfiguriert werden. Welcher Funktionsumfang sich innerhalb des Homematic IP Systems im Zusammenspiel mit weiteren Komponenten ergibt, entnehmen Sie bitte dem Homematic IP Anwenderhandbuch. Alle technischen Dokumente und Updates finden Sie stets aktuell unter www.homematic-ip.com.

5 Inbetriebnahme

Bitte lesen Sie diesen Abschnitt erst vollständig, bevor Sie mit dem Anlernen beginnen.

Der Wandthermostaten muss zunächst angelernt werden, um mit anderen Geräten in Ihrem System kommunizieren zu können. Zur Steuerung Ihrer Heizung können Sie den Wandthermostaten, wie in „5.1 Anlernen am Homematic IP Access Point“ auf Seite 12 beschrieben, an den Homematic IP Access Point anlernen.

Zum Anlernen und Einrichten des Wandthermostaten mithilfe einer CCU3 finden Sie nähere Informationen im WebUI Handbuch auf unserer Homepage unter www.homematic-ip.com.

5.1 Anlernen am Homematic IP Access Point

Richten Sie zunächst Ihren Homematic IP Access Point über die Homematic IP App ein, um weitere Homematic IP Geräte im System nutzen zu können. Ausführliche Informationen dazu finden Sie in der Bedienungsanleitung des Access Points.

Zum Anlernen des Wandthermostats an den Access Point gehen Sie wie folgt vor:

• Öffnen Sie die Homematic IP App auf Ihrem Smartphone.
• Wählen Sie den Menüpunkt „Gerät anlernen“ aus.
• Fassen Sie die Elektronikeinheit (B) seitlich an und ziehen Sie sie aus dem Rahmen heraus (s. Abbildung 6).
• Drehen Sie die Elektronikeinheit (B) auf die Rückseite.
• Ziehen Sie den Isolierstreifen aus dem Batteriefach des Wandthermostaten heraus.
• Der Anlernmodus ist für 3 Minuten aktiv.

Sie können den Anlernmodus manuell für weitere 3 Minuten starten, indem Sie die Systemtaste (D) kurz drücken (s. Abbildung 8).

• Das Gerät erscheint automatisch in der Homematic IP App.
• Zur Bestätigung geben Sie in der App die letzten vier Ziffern der Gerätenummer (SGTIN) ein oder scannen Sie den QR-Code. Die Gerätenummer finden Sie auf dem Aufkleber im Lieferumfang oder direkt am Gerät.
• Warten Sie, bis der Anlernvorgang abgeschlossen ist.
• Zur Bestätigung eines erfolgreichen Anlernvorgangs leuchtet die LED grün. Das Gerät ist nun einsatzbereit.
• Leuchtet die LED rot, versuchen Sie es erneut.
• Wählen Sie die gewünschte Lösung für Ihr Gerät aus.
• Ordnen Sie das Gerät in der App einem Raum zu und vergeben Sie einen Namen für das Gerät.

5.2 Montage

Bitte lesen Sie diesen Abschnitt erst vollständig, bevor Sie mit der Montage beginnen.

Sie können den Wandthermostat entweder im mitgelieferten Wechselrahmen (A) montieren oder ihn bequem in eine bestehende Schalterserie integrieren (s. „5.2.4 Montage in Mehrfachkombinationen“ auf Seite 16).

Bei der Montage im Wechselrahmen können Sie den Wandthermostat

• mit den mitgelieferten doppelseitigen Klebestreifen oder
  • mit den mitgelieferten Schrauben

an der Wand befestigen.

Alternativ können Sie den Wandthermostaten auf einer Unterputzdose montieren.

5.2.1 Klebestreifenmontage

Um den zusammengesetzten Wandthermostat mit den Klebestreifen zu montieren, gehen Sie wie folgt vor:

- Wählen Sie einen beliebigen Montageort aus.

Achten Sie darauf, dass der Montageuntergrund glatt, eben, unbeschädigt, sauber, fett- sowie lösungsmittelfrei und nicht zu kühl ist, damit der Klebestreifen langfristig haften kann.

• Befestigen Sie die Klebestreifen (G) auf der Rückseite der Montageplatte (F) in den dafür vorgesehenen Markierungen. Achten Sie darauf, dass die Schrift auf der Rückseite für Sie lesbar ist (H) (s. Abbildung 3) und die Klammern der Montageplatte in die Öffnungen des Wandthermostats rasten.
• Entfernen Sie die Folie von den Klebestreifen.
• Drücken Sie jetzt den zusammengebauten Wandthermostat mit der Rückseite an die gewünschte Position an die Wand.

5.2.2 Schraubmontage

Um den Wandthermostat mithilfe der Schrauben zu montieren, gehen Sie wie folgt vor:

- Wählen Sie einen geeigneten Montageort aus.

Stellen Sie sicher, dass an der ausgewählten Position in der Wand keine Leitungen verlaufen!

• Halten Sie die Montageplatte (F) an die gewünschte Montageposition. Achten Sie darauf, dass der Pfeil auf der Vorderseite der Montageplatte nach oben zeigt.
• Zeichnen Sie zwei der Bohrlöcher (J) anhand der Montageplatte (diagonal gegenüberliegend) mit einem Stift an der Wand an (s. Abbildung 4).
• Bohren Sie die vorgezeichneten Löcher.

Bei Steinwänden verwenden Sie einen 5 mm Bohrer für die Dübel. Bei Holzwänden können Sie einen 1,5 mm Bohrer verwenden, um das Eindrehen der Schrauben zu erleichtern.

- Montieren Sie die Montageplatte durch Eindrehen der mitgelieferten Dübel und Schrauben (K) (s. Abbilung 5).

• Setzen Sie den Wechselrahmen (A) auf die Montageplatte.
• Setzen Sie die Elektronikeinheit (B) ein (s. Abbildung 1). Achten Sie darauf, dass der Schriftzug „TOP“ und die Pfeile auf der Rückseite nach oben zeigen und die Klammern der Montageplatte in die Öffnungen der Elektronikeinheit rasten.

5.2.3 Montage auf einer Unterputzdose

Sie können den Wandthermostaten mithilfe der Löcher (I) auf einer Unterputz-/Installationsdose montieren (s. Abbildung 4).

In der Unterputzdose dürfen sich keine offenen Leiterenden befinden.

Sollten für die Montage bzw. Installation des Gerätes Änderungen oder Arbeiten an der Hausinstallation (z. B. Ausbau, Überbrücken von Schalter- oder Steckdoseneinsätzen) oder an der Niederspannungsverteilung erforderlich sein, ist unbedingt folgender Sicherheitshinweis zu beachten:

Hinweis! Installation nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!*

Durch eine unsachgemäße Installation gefährden Sie

• Ihr eigenes Leben;
  • das Leben der Nutzer der elektrischen Anlage.

Mit einer unsachgemäßen Installation riskieren Sie schwere Sachschäden, z. B. durch Brand. Es droht für Sie die persönliche Haftung bei Personen- und Sachschäden.

Wenden Sie sich an einen Elektroinstallateur!

\*Erforderliche Fachkenntnisse für die Installation:

Für die Installation sind insbesondere folgende Fachkenntnisse erforderlich:

• Die anzuwendenden „5 Sicherheitsregeln“:
Freischalten; gegen Wiedereinschalten sichern;
Spannungsfreiheit feststellen; Erden und Kurzschließen; benachbarte, unter Spannung stehende Teile abdecken oder abschranken;
- Auswahl des geeigneten Werkzeuges, der Messgeräte und ggf. der persönlichen Schutzausrüstung;
• Auswertung der Messergebnisse;
- Auswahl des Elektro-Installationsmaterials zur Sicherstellung der Abschaltbedingungen;
- IP-Schutzarten;
- Einbau des Elektroinstallationsmaterials;
- Art des Versorgungsnetzes (TN-System, IT-System, TT-System) und die daraus folgenden Anschlussbedingungen (klassische Nullung, Schutzerdung, erforderliche Zusatzmaßnahmen etc.).

5.2.4 Montage in Mehrfachkombinationen

Sie können den Wandthermostat sowohl mit dem mitgelieferten Rahmen (A), als auch mit Rahmen anderer Hersteller verwenden oder die Elektronikeinheit (B) in einen Mehrfachrahmen integrieren. Sie können die Montageplatte (F) flexibel mit Klebestreifen oder Schrauben an der Wand befestigen. Bei der Montage in Mehrfachkombinationen ist darauf zu achten, dass die Montageplatte des Wandthermostats bündig neben bereits befestigte Montageplatten/Tragringen angebracht und daran ausgerichtet wird.

Der Wandthermostat passt in die Rahmen folgender Hersteller:

Hersteller Rahmen
Berker S.1, B.1, B.3, B.7 Glas
ELSO Joy
GIRA System 55, Standard 55, E2, E22, Event, Esprit
merten 1-M, Atelier-M, M-Smart, M-Arc, M-Star, M-Plan
JUNG A 500, AS 500, A plus, A creation

6 Betriebsmodi und Konfiguration

Nach dem Anlernen und der Montage können Sie über das Konfigurationsmenü Einstellungen vornehmen, um das Gerät an Ihre persönlichen Bedürfnissen anzupassen. Gehen Sie dafür wie folgt vor:

• Drücken Sie lange auf das Stellrad (E), um das Konfigurationsmenü zu öffnen.
• Wählen Sie das gewünschte Symbol durch Drehen und kurzes Drücken des Stellrads aus, um Einstellungen für die folgenden Menüpunkt vorzunehmen.

Durch langes Drücken des Stellrads gelangen Sie zur vorheringen Ebene zurück.

Wenn für mehr als 1 Minute keine Betätigung am Gerät erfolgt, schließt sich das Menü automatisch, ohne eingestellte Änderungen zu übernehmen.

6.1 Auto-tikbetrieb
6.2	MANU	Manueller Betrieb
6.3	LCD	Auswahl der gewünschten Temperaturanzeige
6.10		Verbindungstest

6.1 Automatikbetrieb

Im Automatikbetrieb erfolgt die Temperaturregelung gemäß dem eingestellten Wochenprofil (s. „6.6.1 Wochenprofil“ auf Seite 19). Manuelle Änderungen über das Stellrad (E) bleiben bis zum nächsten Schaltzeitpunkt aktiv. Danach wird das eingestellte Wochenprofil wieder aktiviert. Um den Automatikbetrieb zu aktivieren, gehen Sie wie folgt vor:

• Drücken Sie lange auf das Stellrad (E), um das Konfigurationsmenü zu öffnen.
• Wählen Sie durch Drehen des Stellrads das Symbol „ AUTO“ aus und bestätigen Sie die Auswahl durch kurzes Drücken des Stellrads.

6.2 Manueller Betrieb

Im manuellen Betrieb erfolgt die Temperaturregelung gemäß der am Stellrad (E) eingestellten Temperatur. Die Temperatur bleibt bis zur nächsten manuellen Änderung erhalten. Um den manuellen Betrieb zu aktivieren, gehen Sie wie folgt vor:

• Drücken Sie lange auf das Stellrad (E), um das Konfigurationsmenü zu öffnen.
• Wählen Sie durch Drehen des Stellrads das Symbol „MANU“ aus und bestätigen Sie die Auswahl durch kurzes Drücken des Stellrads.
• Drehen Sie das Stellrad, um die gewünschte Temperatur einzustellen.

6.3 Auswahl der gewünschten Temperaturanzeige

Sie können festlegen, welche Temperatur und ob die Luftfeuchtigkeit im Display angezeigt werden soll.

• Drücken Sie lange auf das Stellrad (E), um das Konfigurationsmenü zu öffnen.
• Wählen Sie durch Drehen des Stellrads „ LCD“ aus und bestätigen Sie die Auswahl durch kurzes Drücken des Stellrads.
• Wählen Sie durch Drehen des Stellrads
  • „°C“ für das Anzeigen der Ist-Temperatur,
• „SET“ für das Anzeigen der Soll-Temperatur oder
  • „%“ und „°C für das Anzeigen der Ist-Temperatur und der aktuel-

len Luftfeuchtigkeit im Wechsel aus und bestätigen Sie Ihre Auswahl durch kurzes Drücken des Stellrads.

Bitte beachten Sie, dass die nachfolgend beschriebenen Einstellungen (Kapitel 6.4 bis Kapitel 6.9) ausschließlich über die Homematic IP App oder WebUI eingerichtet werden können. Nähere Informationen hierzu finden Sie im Anwenderhandbuch auf unserer Homepage unter www.homematic-ip.com.

6.4 Urlaubsmodus

Der Urlaubsmodus kann genutzt werden, wenn für einen bestimmten Zeitraum (z. B. während eines Urlaubs oder einer Party) eine feste Temperatur gehalten werden soll.

6.5 Bediensperre

Die Bedienung am Gerät kann gesperrt werden, um das ungewollte Verändern von Einstellungen, z. B. durch versehentliches Berühren, zu verhindern.

6.6 Programmierung der Heizprofile

Unter diesem Menüpunkt können Sie Einstellungen für Ihre Heiz- bzw. Kühlprofile vornehmen und Wochenprofile nach Ihren eigenen Bedürfnissen erstellen.

Ist das gewählte Profil ein Heizprofil, wird geheizt, sobald die Raumtemperatur unter den festgelegten Wert fällt. Ist das gewählte Profil ein Kühlprofil, wird gekühlt, sobald die Raumtemperatur über den festgelegten Wert steigt.

6.6.1 Wochenprofil

Im Wochenprofil lassen sich für jeden Wochentag des gewählten Heizprofils separat bis zu 6 Heizphasen (13 Schaltzeitpunkte) individuell einstellen. Die Programmierung erfolgt für die ausgewählten Tage, wobei für einen Zeitraum von 00:00 bis 23:59 Uhr Temperaturen hinterlegt werden können.

6.6.2 Optimum-Start-/Stop-Funktion

Damit zur festgelegten Zeit die gewünschte Temperatur im Raum bereits erreicht wurde, können Sie die Optimum-Start-/Stop-Funktion aktivieren.

6.7 Datum und Uhrzeit

Sie haben die Möglichkeit Jahr, Monat, Tag und Uhrzeit einzustellen.

6.8 Offset-Temperatur

Da die Temperatur am Wandthermostaten gemessen wird, kann es an einer anderen Stelle im Raum kälter oder wärmer sein. Um dies anzugleichen, kann eine Offset-Temperatur von ±3.5 ^ eingestellt werden. Werden z. B. 18 ^ anstatt eingestellter 20 ^ gemessen, ist ein Offset von -2.0 ^ einzustellen. Werksseitig ist eine Offset-Temperatur von 0.0 ^ eingestellt.

6.9 Verlinkung des Fußbodenheizungsaktors

Um einen Homematic IP Fußbodenheizungsaktor mit dem Homematic IP Wandthermostaten zu verwenden, muss dieser zunächst an den Homematic IP Access Point angelernt und dann mit dem Wandthermostaten verlinkt werden.

Weitere Informationen zu den Konfigurationsmöglichkeiten entnehmen Sie bitte der Bedienungsanleitung des Homematic IP Fußbodenheizungs-aktors und dem Homematic IP Anwenderhandbuch.

6.10 Verbindungstest

Sie können die Verbindung zwischen Ihrem Homematic IP Wandthermostaten und dem Homematic IP Fußbodenheizungsaktor überprüfen. Bei dieser Überprüfung sendet der Wandthermostat einen Schaltbefehl an den Fußbodenheizungsaktor und je nachdem in welchem Schaltzustand sich der Aktor befindet, schaltet er sich nach Erhalt des Befehls zur Bestätigung ein bzw. aus.

- Drücken Sie lange auf das Stellrad (E), um das Konfigurationsmenü zu öffnen.

- Wählen Sie durch Drehen des Stellrads das Symbol „ aus und bestätigen Sie die Auswahl durch kurzes Drücken des Stellrads.

7 Bedienung

Nach der Konfiguration stehen Ihnen einfache Bedienfunktionen direkt am Gerät zur Verfügung.

Befindet sich der Wandthermostat im Stand-by-Modus, müssen Sie vor der Bedienung einmal das Stellrad (E) drücken, um ihn zu aktivieren.

• Temperatur: Drehen Sie das Stellrad (E) nach rechts oder links, um die Temperatur manuell zu verändern. Im Automatikbetrieb bleibt die manuell eingestellte Temperatur bis zum nächsten Schaltzeitpunkt bestehen. Danach wird das eingestellte Wochenprofil wieder aktiviert. Im manuellen Betrieb bleibt die Temperatur bis zur nächsten manuellen Änderung erhalten.
• Boost-Funktion für Homematic IP Heizkörperthermostate:

Drücken Sie das Stellrad (E) des Wandthermostats kurz, um die Boost-Funktion für schnelles, kurzzeitiges Aufheizen des Heizkörpers durch Öffnung des Ventils zu aktivieren. Dadurch wird sofort ein angenehmes Wärmegefühl im Raum erreicht.

8 Batterien wechseln

Erscheint das Symbol für leere Batterien (☐) im Display bzw. in der App, tauschen Sie die verbrauchten Batterien gegen zwei neue Batterien des Typs LR03/Micro/AAA aus. Beachten Sie dabei die richtige Polung der Batterien.

Um die Batterien des Wandthermostats zu wechseln, gehen Sie wie folgt vor:

- In montiertem Zustand lässt sich die Elektronikeinheit (B) einfach aus dem Rahmen (A) und von der Montageplatte (F) ziehen. Fassen Sie die Elektronikeinheit seitlich an und ziehen Sie sie aus

dem Rahmen heraus (s. Abbildung 6). Das Öffnen des Gerätes ist nicht erforderlich.

• Drehen Sie die Elektronikeinheit auf die Rückseite, um die Batterien zu entnehmen bzw. sie einzulegen.
• Legen Sie zwei neue 1,5 V LR03/Micro/AAA Batterien polungsrichtig gemäß Markierung in die Batteriefächer ein (s. Abbildung 7).
• Setzen Sie die Elektronikeinheit wieder in den Rahmen. Achten Sie darauf, dass der Schriftzug „TOP“ und die Pfeile auf der Rückseite der Elek-tronikeinheit nach oben zeigen und die Klammern der Montageplatte in die Öffnungen der Elektronikeinheit rasten.
• Achten Sie nach dem Einlegen der Batterien auf die Blinkfolgen der LED (s. „9.4 Fehlercodes und Blinkfolgen“ auf Seite 24).

Nach dem Einlegen der Batterien führt der Wandthermostat zunächst einen Selbsttest für ca. 2 Sekunden durch. Danach erfolgt die Initialisierung. Den Abschluss bildet die Test-Anzeige: Oranges und grünes Leuchten.

Vorsicht! Explosionsgefahr bei unsachgemäßem Austausch der Batterien. Batterien dürfen niemals aufgeladen werden. Batterien nicht ins Feuer werfen! Batterien nicht übermäßiger Wärme aussetzen. Batterien nicht kurzschließen. Es besteht Explosionsgefahr!

Ausgelaufenen oder beschädigte Batterien können bei Berührung mit der Haut Verätzungen verursachen, benutzen Sie deshalb in diesem Fall geeignete Schutzhandschuhe.

Verbrauchte Batterien gehören nicht in den Hausmüll! Entsorgen Sie diese in Ihrer örtlichen Batteriesammelstelle!

9 Fehlerbehebung

9.1 Schwache Batterie

Wenn es der Spannungswert zulässt, ist der Wandthermostat auch bei niedriger Batteriespannung betriebsbereit. Je nach Beanspruchung kann

evtl. nach kurzer Erholungszeit der Batterien wieder mehrfach gesendet werden.

Bricht beim Senden die Spannung wieder zusammen, wird das Symbol für leere Batterien (☐) und der Fehlercode am Gerät angezeigt (s. „9.4 Fehlercodes und Blinkfolgen“ auf Seite 24). Tauschen Sie in diesem Fall die leeren Batterien gegen zwei neue aus (s. „8 Batterien wechseln“ auf Seite 21).

9.2 Befehl nicht bestätigt

Bestätigt mindestens ein Empfänger einen Befehl nicht, leuchtet zum Abschluss der fehlerhaften Übertragung die LED rot auf. Grund für die fehlerhafte Übertragung kann eine Funkstörung sein (s. „12 Allgemeine Hinweise zum Funkbetrieb“ auf Seite 26). Die fehlerhafte Übertragung kann folgende Ursachen haben:

• Empfänger nicht erreichbar,
• Empfänger kann Befehl nicht ausführen (Lastausfall, mechanische Blockade etc.) oder
• Empfänger defekt.

9.3 Duty Cycle

Der Duty Cycle beschreibt eine gesetzlich geregelte Begrenzung der Sendezeit von Geräten im 868-MHz-Bereich. Das Ziel dieser Regelung ist es, die Funktion aller im 868-MHz-Bereich arbeitenden Geräte zu gewährleisten.

In dem von uns genutzten Frequenzbereich 868 MHz beträgt die maximale Sendezeit eines jeden Gerätes 1 % einer Stunde (also 36 Sekunden in einer Stunde). Die Geräte dürfen bei Erreichen des 1-%-Limits nicht mehr senden, bis diese zeitliche Begrenzung vorüber ist. Gemäß dieser Richtlinie, werden Homematic IP Geräte zu 100 % normenkonform entwickelt und produziert.

Im normalen Betrieb wird der Duty Cycle in der Regel nicht erreicht. Dies kann jedoch in Einzelfällen bei der Inbetriebnahme oder Erstinstallation eines Systems durch vermehrte und funkintensive Anlernprozesse der Fall sein. Eine Überschreitung des Duty-Cycle-Limits wird durch dreimal langsames rotes Blinken der LED angezeigt und kann sich durch tempo-

rär fehlende Funktion des Gerätes äußern. Nach kurzer Zeit (max. 1 Stunde) ist die Funktion des Gerätes wiederhergestellt.

9.4 Fehlercodes und Blinkfolgen

Fehler- und Blinkcode	Bedeutung Lösung
Batterie-symbol (☐)	Batterie-spannung gering	Tauschen Sie die Batterien des Gerätes aus (s. „8 Batteri-en wechseln“ auf Seite 21).
Antennen-symbol blinkt (☐)	Kommunikationsstö-rung zum Home-ma-tic IP Access Point/Fußbodenheizungs-aktor	Prüfen Sie die Verbindung zum Homematic IP Access Point/Fußbodenheizungsak-tor.
Luftfeuch-tesysmbol blinkt (%)	Feuchtegrenze (60 %) im Raum überschrit-ten	Lüften Sie und stellen Sie ggf. vom Kühl- auf Heizbetrieb um
Betauungs-und Kühlsym-bol blinken (☐)	Feuchteeingang bei Multi IO Box wurde aktiviert	Lüften Sie und stellen Sie ggf. von Kühl- auf Heizbetrieb um
Schlosssymbol (☐)	Bediensperre aktiv Deaktivieren Sie die Bedien-sperre in der App
Kurzes oranges Blinken	Funkübertragung/Sendeversuch/Daten-übertragung	Warten Sie, bis die Übertra-gung beendet ist.
1x langes grünes Leuchten	Vorgang bestätigt	Sie können mit der Bedie-nung fortfahren.
1x langes rotes Leuchten	Vorgang fehlgeschlagen	Versuchen Sie es erneut (s. „9.2 Befehl nicht bestätigt“ auf Seite 23).
Kurzes oranges Blinken (alle 10 s)	Anlernmodus aktiv Geben Sie die letzten vier Ziffern der Geräte-Seriennummer zur Bestätigung ein (s. „5.1 Anlernen am Homematic IP Access Point“ auf Seite 12).
Kurzes oranges Leuchten (nach grüner oder roter Empfangs-meldung)	Batterien leer Tauschen	Sie die Batterien aus (s. „8 Batterien wechseln“ auf Seite 21).
1x langes rotes Leuchten	Vorgang fehlgeschlagen oder Duty-Cycle-Limit erreicht	Versuchen Sie es erneut („9.2 Befehl nicht bestätigt“ auf Seite 23 oder „9.3 Duty Cycle“ auf Seite 23).
6x langes rotes Blinken	Gerät defekt Achten Sie	auf die Anzeige in Ihrer App oder wenden Sie sich an Ihren Fachhändler.
1x oranges und 1x grünes Leuchten (nach dem Einlegen der Batterien)	Testanzeige Nachdem	die Testanzeige erloschen ist, können Sie fortfahren.

10 Wiederherstellung der Werkseinstellungen

Die Werksteinstellungen des Gerätes können wiederhergestellt werden. Dabei gehen alle Einstellungen verloren.

Um die Werkseinstellungen des Wandthermostats wiederherzustellen, gehen Sie wie folgt vor:

• Fassen Sie die Elektronikeinheit (B) seitlich an und ziehen Sie sie aus dem Rahmen heraus (s. Abbildung 6).
  • Entnehmen Sie eine Batterie.
• Legen Sie die Batterie entsprechend der Polaritätsmarkierungen wieder ein (s. Abbildung 7) und halten Sie gleichzeitig die System-taste (D) für 4 s gedrückt, bis die LED schnell orange zu blinken beginnt (s. Abbildung 8).
• Lassen Sie die Systemtaste wieder los.
• Drücken Sie die Systemtaste erneut für 4 s, bis die LED grün aufleuchtet.
• Lassen Sie die Systemtaste wieder los, um das Wiederherstellen der Werkseinstellungen abzuschließen.

Das Gerät führt einen Neustart durch.

11 Wartung und Reinigung

Das Gerät ist für Sie bis auf einen eventuell erforderlichen Batteriewechsel wartungsfrei. Überlassen Sie eine Wartung oder Reparatur einer Fachkraft.

Reinigen Sie das Gerät mit einem weichen, sauberen, trockenen und fusselfreien Tuch. Für die Entfernung von stärkeren Verschmutzungen kann das Tuch leicht mit lauwarmem Wasser angefeuchtet werden. Verwenden Sie keine lösemittelhaltigen Reinigungsmittel, das Kunststoffgehäuse und die Beschriftung können dadurch angegriffen werden.

12 Allgemeine Hinweise zum Funkbetrieb

Die Funk-Übertragung wird auf einem nicht exklusiven Übertragungsweg realisiert, weshalb Störungen nicht ausgeschlossen werden können. Weitere Störeinflüsse können hervorgerufen werden durch Schaltvorgänge, Elektromotoren oder defekte Elektrogeräte.

Die Reichweite in Gebäuden kann stark von der im Freifeld abweichen. Außer der Sendeleistung und den Empfangseigenschaften der Empfänger spielen Umwelteinflüsse wie Luftfeuchtigkeit neben baulichen Gegebenheiten vor Ort eine wichtige Rolle.

Hiermit erklärt die eQ-3 AG, Maiburger Str. 29, 26789 Leer, Deutschland, dass der Funkanlagentyp Homematic IP HmIP-WTH-1 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.homematic-ip.com

13 Technische Daten

Geräte-Kurzbezeichnung: HmIP-WTH-1

Versorgungsspannung: 2x 1,5 V LR03/Micro/AAA

Stromaufnahme: 50 mA max.

Batterielebensdauer: 2 Jahre (typ.)

Schutzart: IP20

Umgebungstemperatur: 0 bis 35 °C

Abmessungen (B x H x T):

Ohne Rahmen: 55 x 55 x 23,5 mm

Mit Rahmen: 86 x 86 x 25 mm

Gewicht: 100 g (inkl. Batterien)

Funkfrequenz: 868,3 MHz/869,525 MHz

Empfängerkategorie: SRD category 2

Typ. Funk-Freifeldreichweite: 250 m

Duty Cycle: < 1 % pro h/< 10 % pro h

Wirkungsweise: Typ 1

Verschmutzungsgrad: 2

Technische Änderungen vorbehalten.

Entsorgungshinweis

Gerät nicht im Hausmüll entsorgen! Elektronische Geräte sind entsprechend der Richtlinie über Elektro- und Elektronik-Altgeräte über die örtlichen Sammelstellen für Elektronik-Altgeräte zu entsorgen.

Konformitätshinweis

CE Das CE-Zeichen ist ein Freiverkehrszeichen, das sich ausschließlich an die Behörden wendet und keine Zusicherung von Eigenschaften beinhaltet.

Bei technischen Fragen zum Gerät wenden Sie sich bitte an Ihren Fachhändler.

Package contents

Quantity Description

13 Technische gegevens

Apparaatcode: HmIP-WTH-1

Voedingsspanning: 2x 1,5 V LR03/micro/AAA

Stroomopname: 50 mA max.

Kostenloser Download der Homematic IP App!
