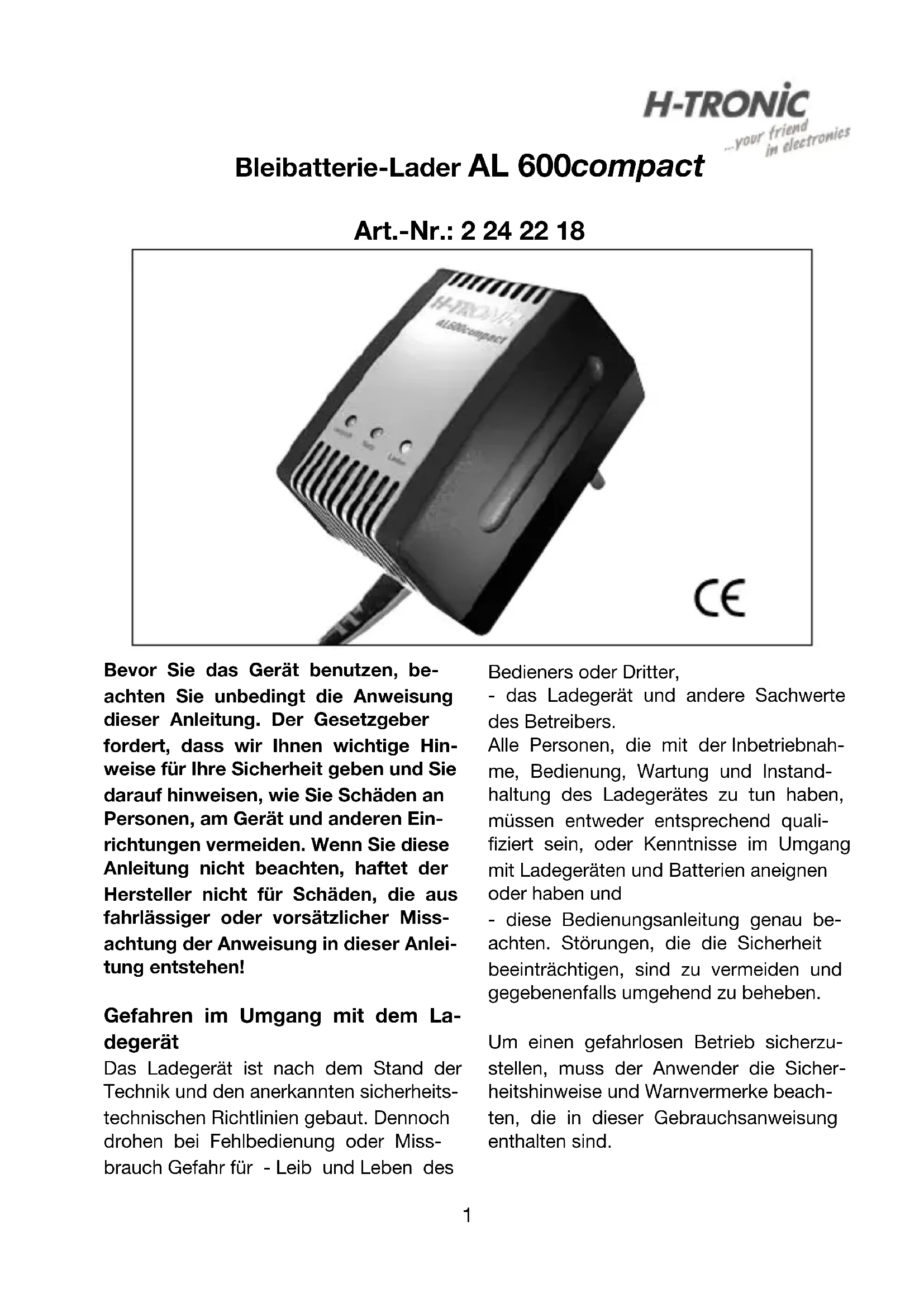

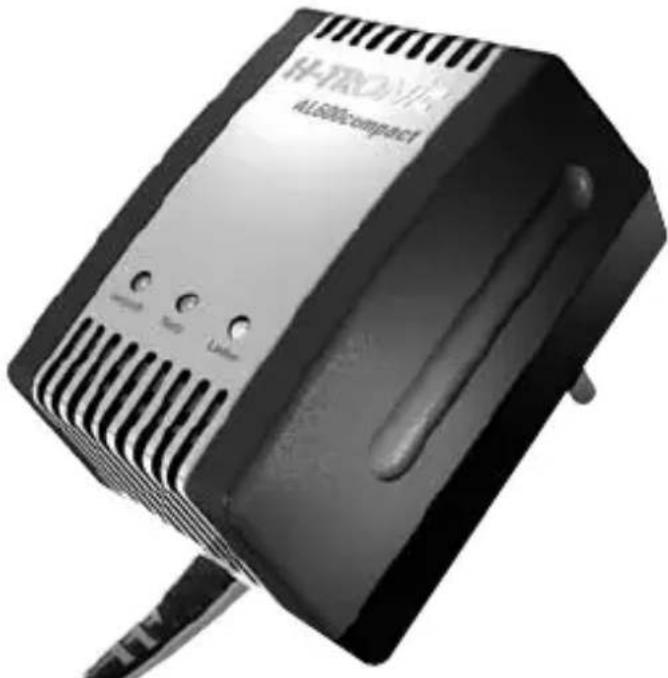

BEDIENUNGSANLEITUNG AL 600compact H-Tronic

Bevor Sie das Gerät benutzen, be- achten Sie unbedingt die Anweisung dieser Anleitung. Der Gesetzgeber fordert, dass wir Ihnen wichtige Hin- weise für Ihre Sicherheit geben und Sie darauf hinweisen, wie Sie Schäden an Personen, am Gerät und anderen Ein- richtungen vermeiden. Wenn Sie diese Anleitung nicht beachten, haftet der Hersteller nicht für Schäden, die aus fahrlässiger oder vorsätzlicher Miss- achtung der Anweisung in dieser Anlei- tung entstehen! Gefahren im Umgang mit dem La- degerät Das Ladegerät ist nach dem Stand der Technik und den anerkannten sicherheits- technischen Richtlinien gebaut. Dennoch drohen bei Fehlbedienung oder Miss- brauch Gefahr für - Leib und Leben des Bedieners oder Dritter, - das Ladegerät und andere Sachwerte des Betreibers. Alle Personen, die mit der Inbetriebnah- me, Bedienung, Wartung und Instand- haltung des Ladegerätes zu tun haben, müssen entweder entsprechend quali- ziert sein, oder Kenntnisse im Umgang mit Ladegeräten und Batterien aneignen oder haben und - diese Bedienungsanleitung genau be- achten. Störungen, die die Sicherheit beeinträchtigen, sind zu vermeiden und gegebenenfalls umgehend zu beheben. Um einen gefahrlosen Betrieb sicherzu- stellen, muss der Anwender die Sicher- heitshinweise und Warnvermerke beach- ten, die in dieser Gebrauchsanweisung enthalten sind. Bleibatterie-Lader AL 600compact Art.-Nr.: 2 24 22 182 Bestimmungsgemäße Verwendung Das Gerät dient zum automatischen La- den und Puffern von Bleiakkus mit 2, 6 oder 12 V Klemmenspannung. Die Ein- stellung der Akku/Ladespannung erfolgt manuell über einen Schiebeschalter. Mögliche Akkutypen sind Blei-Gel, Blei- Vlies oder Blei-Säure-Akkus. Es dürfen keine Primär-Batterien (Zink-Kohle, Al- kaline, usw.), oder andere Akkutypen als Bleiakkus angeschlossen und geladen werden. Eine andere Verwendung als vorgegeben ist nicht zulässig und führt zur Beschädi- gung dieses Produktes. Darüber hinaus ist dies mit Gefahren, wie z.B. Kurz- schluss, Brand, elektrischer Schlag etc. verbunden. Gerätebeschreibung Das I-U-Ladeprinzip lädt den Bleiakku zu Beginn mit Konstantstrom von 600 mA (0,6A) bis die Ladeschluss-Spannung für den entsprechenden Akku erreicht wird. Das Ladegerät erkennt dies, schaltet auf Konstant-Spannung um und regelt den Ladestrom zurück (Erhaltungsladefunkti- on). Die Akkuspannung wird dadurch im- mer auf einem optimalen Stand gehalten. Der Akku kann dadurch für eine längere Zeit am Lader angeschlossen bleiben. Dieses Gerät ist daher auch ideal zum „Überwintern“ geeignet. Die Leuchtan- zeigen am Lader informieren permanent über den momentanen Betriebszustand. Der Steckerlader ist gegen Überlastung und kurzzeitigem Kurzschluss (<1min.) gesichert. Die Polarität am Ladeausgang ist zu beachten! Eine Schutzschaltung verhindert die Ladung bei einer Falsch- polung, welche den Akku und den Lader zerstören könnte. Eine Falschpolung wird durch eine rote Anzeige signalisiert. Der Anschluss erfolgt über farblich ge- kennzeichnete Polklemmen. Durch eine Sicherheitsschaltung führen die Lade- klemmen keine Spannung, solange sie nicht an einem Akku angeschlossen sind. Es kann daher auch keine Spannung an den offenen Ladeklemmen gemessen werden. Hinweis! Dieses Gerät hat das Werk in sicherheits- technisch einwandfreien Zustand verlas- sen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshin- weise und Warnvermerke die in dieser Anleitung enthalten sind beachten! Betriebsbedingungen Das Ladegerät darf nur in gut belüfteten, trockenen Innenbereichen und nur an eine haushaltsübliche 230 V/50 Hz Wechsel- spannung angeschlossen und betrieben werden. Die Betriebslage des Gerätes ist beliebig. Die zulässige Umgebungstemperatur (Raumtemperatur) darf während des Be- triebes 50°C nicht überschreiten. Ventilationsschlitze bzw. Lüftungsschlitze verhindern einen übermäßigen Anstieg der Betriebstemperatur und dürfen nicht blockiert oder zugedeckt werden. Ins- besondere leicht brennbare Materialien, sowie brennbarer Stoff, Reinigungslap- pen oder Papier, sind daher vom Gerät fernzuhalten. Das Gerät ist für den Gebrauch in tro- ckenen und sauberen Räumen bestimmt. Bei Bildung von Kondenswasser muss eine Akklimatisierungszeit von bis zu 2 Stunden abgewartet werden. Ein Betrieb des Gerätes im Freien bzw. in3 Feuchträumen ist unzulässig! Schutzen Sie dieses Gerät vor Feuchtig- keit, Spritzwasser und Hitzeeinwirkung!

• Laden Sie keine gefrorene Batterie auf, lassen sie diese erst auf Raumtempera- tur erwärmen.

• Laden Sie keine Batterie in einem Boot oder Wasserfahrzeug. Die Batterie muss zum Laden aus dem Boot oder Wasser- fahrzeug entfernt werden. Bei unsachgemäßer Handhabung (z.B. falscher Akkutyp oder zu lange Falsch- polung) kann der Akku überladen bzw. zerstört werden. Im schlimmsten Fall kann der Akku explodieren und dadurch erheblichen Schaden anrichten. Halten Sie Sendeanlagen (Funktelefone, Sende- anlagen für Modellbau usw.) vom Lade- gerät fern, da die einfallende Senderab- strahlung zur Störung des Ladebetriebs bzw. zur Zerstörung des Ladegerätes und damit auch der Akkus führen kann. Ver- binden Sie Ihr Ladegerät niemals gleich dann mit der Netzspannung, wenn es von einem kalten in einen warmen Raum ge- bracht wird. Das dabei entstehende Kon- denswasser kann unter ungünstigen Um- ständen Ihr Gerät zerstören oder zu einem elektrischen Schlag kommen. Lassen Sie das Gerät unbedingt auf Raumtemperatur kommen. Lagern Sie Bleiakkus nicht neben Wärme- quellen oder offenem Feuer. Das Gerät darf nicht in Verbindung mit leicht entammbaren und brennbaren Flüssigkeiten verwendet werden! Ladegeräte und Zubehör gehören nicht in Kinderhände! Es sind keine Spielzeuge. In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Ver- bandes der gewerblichen Berufsgenos- senschaften für elektrische Anlagen und Betriebsmittel zu beachten. In Schulen, Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist das Betreiben von Ladegeräten und Zu- behör durch geschultes Personal verant- wortlich zu überwachen. Betreiben Sie die Baugruppe nicht in einer Umgebung in welcher brennbare Gase, Dämpfe oder Stäube vorhanden sind oder vorhanden sein können. Falls das Gerät einmal repariert werden muss, dürfen nur Originalersatzteile ver- wendet werden! Die Verwendung abwei- chender Ersatzteile kann zu ernsthaften Sach- und Personenschäden führen! Eine Reparatur des Gerätes darf nur vom Fachmann durchgeführt werden! Das Gerät ist nach Gebrauch stets von der Versorgungsspannung zu trennen! Nehmen Sie zuerst immer erst den Akku ab, und unterbrechen erst dann die Be- triebsspannung! Beim Umgang mit Produkten, die mit elektrischer Spannung in Berührung kommen, müssen die gültigen VDE-Vor- schriften beachtet werden, insbesondere VDE 0100, VDE 0550/0551, VDE 0700, VDE 0711 und VDE 0860. Vor dem öffnen eines Gerätes stets den Netzstecker ziehen oder sicherstellen, dass das Gerät stromlos ist. Wenn aus einer vorliegenden Beschrei- bung für den nichtgewerblichen End- verbraucher nicht eindeutig hervorgeht, welche elektrischen Kennwerte gelten, so muss stets ein Fachmann um Auskunft ersucht werden. Wenden Sie sich auch an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise oder die Sicherheit des Produktes haben.4

• Es ist vor der Inbetriebnahme des Ge- rätes generell zu prüfen, ob dieses Pro- dukt grundsätzlich für die vorgesehene Anwendung geeignet ist. Im Zweifelsfalle ist unbedingt die Bedienungsanleitung des Produkts (des zu ladenden Pro- duktes/Fahrzeuges oder die Angaben des Batterieherstellers zu beachten)! Bitte beachten Sie, dass Bedien- und An- schlussfehler außerhalb unseres Einuss- bereiches liegen. Verständlicherweise können wir für Schäden, die daraus ent- stehen, keinerlei Haftung Übernehmen. Sicherheitshinweise Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Produktes nicht gestattet.

• Das Gerät darf keinen extremen Tem- peraturen, starken Vibrationen oder starken mechanischen Beanspruchungen ausgesetzt werden, dies beschädigt das Produkt.

• Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird dieses beschädigt. Ein beschädigtes Gerät darf nicht mehr betrieben werden und muss entsorgt werden.

• Betreiben Sie das Gerät ausschließlich für vorgesehene Bleiakku.

• Lassen Sie Verpackungsmaterial nicht achtlos liegen, dieses kann für Kinder zu einem gefährlichen Spielzeug werden! Er- stickungsgefahr!

• Dieses Produkt ist kein Spielzeug, es gehört nicht in Kinderhände. Kinder kön- nen die Gefahren, die im Umgang mit elektrischen Geräten entstehen, nicht erkennen. Vor Inbetriebnahme: Überprüfen Sie vor jeder Inbetriebnahme Ihr Ladegerät und dessen Leitungen auf Beschädigung(en). Nehmen Sie das Ge- rät auf keinen Fall in Betrieb, wenn die schüt¬zende Isolierung des Netz- oder Ladekabels beschädigt (gequetscht, ein- gerissen, abgerissen usw.) ist. Arbeiten Sie mit dem Ladegerät nicht in Räumen oder bei widrigen Umgebungs- bedingungen, in/bei welchen brennbare Gase, Dämpfe oder Stäube vorhanden sind oder vorhanden sein können. Lüftungsschlitze bzw. Gehäuse niemals zudecken. Stellen Sie das Gerät nicht in die Nähe von Warmluftquellen wie Hei- zungen oder ähnliches! Setzen Sie das Gerät nicht direkten Sonnenlicht, starker Staubentwicklung, mechanischen Vibrati- onen oder Stößen aus. Betreiben Sie das Gerät nicht in der Nähe von oder auf brennbaren oder leicht ent- zündlichen Materialien. Verwenden Sie ggf. eine entsprechende nicht brennbare Unterlage (z.B. eine große dicke Porzel- laniese oder eine Steinplatte). Legen oder führen Sie das Ladekabel oder Netzkabel nicht in die Nähe entzünd- licher Materialien. Achten Sie darauf, dass keine leicht brennbaren Gegenstände (Holz, Lappen, Putzwolle o. ä.) in der Nähe des Gerätes benden. Das Lade- oder Netzkabel darf nicht verändert, bzw. verlängert oder gekürzt werden. Ebenso darf es weder geknickt oder gequetscht, noch über kantige Teile geführt werden. Spannungsführende Ka- bel oder Leitungen, mit denen das Ge- rät verbunden ist, müssen vor und nach Gebrauch stets auf Isolationsfehler oder Bruch-, Quetsch- oder Knickstellen un- tersucht werden.5 Bei Feststellung eines Fehlers (Beschä- digung) am Kabel muss das Gerät un- verzüglich aus dem Betrieb genommen werden. Betreiben Sie das Gerät nur außerhalb des Fahrzeuges. Achten Sie beim Anschluss der Batterieladeklemmen auf eine sichere und feste Verbindung. Hinweis zur Inbetriebnahme Das Gerät erwärmt sich bei Betrieb. Achten Sie auf eine ausreichende Belüf- tung. Das Gehäuse darf nicht abgedeckt werden! Bleiakkus niemals in einem ge- schlossenen Behälter laden. Achten Sie beim Laden auf eine gute Belüftung und vermeiden Sie offenes Feuer und Funken! Beim Laden können explosive Gase ent- stehen. Von Kindern fern halten! Öffnen Sie vor dem Laden von Akkus mit Flüssigsäure die Verschlussstopfen der einzelnen Zellen. Lassen Sie das Akku- gehäuse ca. 2 Minuten auslüften, damit sich feuergefährliche Gase verüchtigen können! Kontrollieren Sie beim laden regelmäßig den Flüssigkeitsstand und füllen Sie bei Bedarf nach. Auch bei längeren Lade- zeiten (Überwinterung) regelmäßig die Flüssigkeit kontrollieren. Schutzbrille ver- wenden! Kippen Sie Blei-Säure-Akkus nicht um. Vermeiden Sie jeglichen Kontakt mit der Batterieüssigkeit, da dadurch schwere Verätzungen entstehen können. Spülen Sie im Falle einer Berührung die Kon- taktstelle (Haut, Kleidung etc.) sofort mit reichlich Wasser ab, um die Batteriesäure zu verdünnen. Suchen Sie bei Hautkon- takt immer einen Arzt auf. Laden Sie Blei-Säure-Akkus bei längerer Lagerung, mind. alle 3 Monate zwischen- durch immer wieder auf, um einer Tiefen- tladung vorzubeugen. Schließen Sie niemals die Batteriekon- takte kurz. Beachten Sie beim Akkuanschluss un- bedingt die Polarität und die Ladevor- schriften des jeweiligen Akku-Herstellers. Laden Stellen Sie zuerst auf der Rückseite des Gerätes die Zellenspannung (2V/6V oder 12V) ein.

• Stecken Sie dann den Lader in eine Netzsteckdose (230 V~). Die grüne LED „Netz“ leuchtet wenn eine Netzspan- nung anliegt.

• Schließen Sie den Akku polungsrich- tig an. Rote Polklemme an Pluspol, schwarze Polklemme an Minuspol. Der Ladevorgang beginnt automatisch. Die gelbe Ladeanzeige „Laden“ leuchtet, sobald ein Ladestrom ießt.

• Leuchtet hingegen die rote Anzeige „Verpolt.“, kontrollieren Sie sofort die Polarität der Polklemmen und ändern diese. Achtung! Bei defekter Batterie Ladevor- gang nicht fortsetzen. Anzeichen für eine defekte Batterie:

• Beim Anfassen der Batterie unter- schiedliche Temperatur einzelner Zellen feststellbar

• Mechanische oder thermische Defor- mation des Batterie-Gehäuses oder Ladegerät

• Unterschiedlicher Flüssigkeitsstand in den Zellen, bzw. Flüssigkeitsaustritt Ladeabschaltung Das Ladegerät ist mit einer automatischen Ladeabschaltung versehen, welche den Ladevorgang automatisch bei erreichen der Ladeschlussspannung beendet und6 selbsttätig in den Erhaltungslademodus umschaltet. Die gelbe Ladeanzeige erlischt im Erhal- tungs-Lademodus bzw. wenn der Lade- strom unter 80 mA absinkt. Das Gerät zeichnet sich durch folgende Eigenschaften aus:

• Kurzschluss- und Verpolungsschutz

• Konstante Ladeschluss-Spannung

• Keine Ladung bei verpolt angeschlos- senem Akku

• Ladung erfolgt nur bei richtig ange- schlossenem Akku

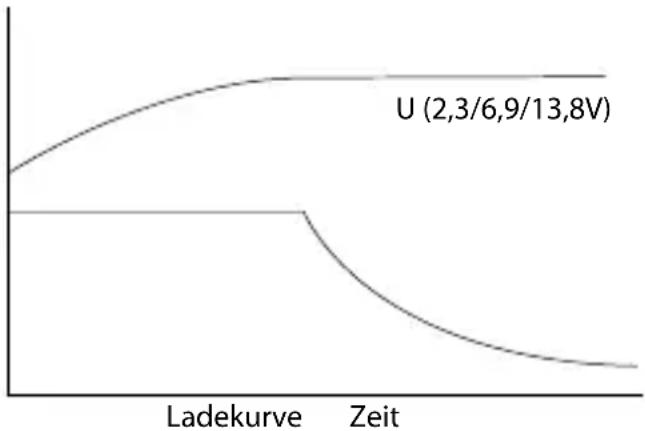

• Optische Anzeige, für Netz, Ladung und Verpolung Dieser Artikel wurde nach der EG-Richtli- nie 89/336/EWG (EMVG vom 09.11.1992, Elektromagnetische Verträglichkeit) ge- prüft und entspricht den gesetzlichen Bestimmungen. Eine jede Änderung der Schaltung bzw. Verwendung anderer, als angegebener Bauteile lässt diese Zulassung erlöschen! Im Gegensatz zu einfachen Ladegeräten ist der Ladestrom dieses Automatikladers kein fester Wert und hängt von mehreren Faktoren ab. Dies sind z. B. der Ladezu- stand des Akkus, das Alter des Akkus, der Akkutyp bzw. die Kapazität des Ak- kus. Des Weiteren spielt es eine Rolle, wie weit der Akku vorher entladen war. Wurde dem Akku ein hoher Strom ent- nommen, so stellt sich beim Auaden zuerst ein hoher Anfangsladestrom ein (max. 0,6 A), der nach kurzer Zeit kleiner wird. Dies bedeutet, mit steigender Span- nung am Akku nimmt der Ladestrom ab. Nachfolgendes Diagramm veranschauli- cht dieses Verhalten. Ladekurve AL 600compact Ladekurve Zeit U (2,3/6,9/13,8V) Die Ladezeit bis zum Erreichen der Lade- schlussspannung hängt von mehreren Parametern ab, wie z.B.

• der Kapazität (Ah, je größer desto länger die Ladezeit)

• dem Ladezustand des Akkus (Voll, teil- geladen oder leer),

• der Umgebungstemperatur

• dem Allgemeinzustand (Alter) des Ak- kus. Die Ladezeit richtet sich nach obigen Parametern und kann nach folgender Formel grob ermittelt werden (für eine grobe Zeiteinschätzung): Kapazität des Akkus in Ah Ladezeit (in Std. [h]) = --------------- x 1,4 Ladestrom 0,6A Beispiel: Blei-Gel-Akku 12 Ah, leer 12 Ah ------- x 1,4, die Ladezeit beträgt ca. 28 Std. 0,6 A Zum Ladeende (Akku ist voll) verlischt normalerweise die gelbe LED „Laden“. Bei älteren oder hochkapazitiven Akkus7 kann es vorkommen, dass der Akku eine zu hohe Selbstentladung aufweist (ca. 1% der Akkukapazität) und der Steckerlader diesen erhöhten Erhaltungs-Ladestrom nicht als abgeschlossenen Ladezyklus er- kennt (gelbe LED-Anzeige schaltet nicht ab). In diesem Fall arbeitet der Stecker- lader als Puffer, um die Selbstentladung des Akkus zu kompensieren. Bei neueren Akkus erlischt in der Regel die LED bei vollgeladenem Akku. Es kön- nen Akkus verschiedener Kapazität gela- den werden, bei größeren Akkus verlän- gert sich die Ladezeit, bei kleineren Akkus wird diese verkürzt. Zum Laden selbst spielt es keine Rolle, ob der Akku nur teilweise oder vollständig entladen ist. Der Akku kann auch dauernd am Lade- gerät angeschlossen bleiben, die Umge- bungstemperatur sollte dabei ca. 50 °C nicht überschreiten! Wird der Akku versehentlich falsch gepolt an das Ladegerät angeschlossen, so wird dies durch eine rote LED „Verpolt“ signa- lisiert und gleichzeitig der Ladestrom ab- geschaltet. Hinweis Beim Laden von Akkus unbedingt auf polungsrichtigen Anschluss des Akkus achten!

• Um Schäden an den Akkus zu vermei- den, ist unbedingt darauf zu achten, dass die Akkus niemals tiefentladen werden!

• Sorgen Sie während des Ladevor- ganges für ausreichende Belüftung des Raumes!

• öffnen Sie die Zellenstopfen des Blei- Säure-Akkus (falls vorhanden)!

• Prüfen Sie vor dem Laden den Säure- stand des Blei-Säure-Akkus!

• Prüfen Sie bei längerer Ladedauer bei Blei-Säure-Akkus auch zwischendurch den Säurestand!

• Vermeiden Sie grundsätzlich offenes Feuer, offenes Licht und Funken in der Nähe der gerade ladenden Akkus (Ex- plosionsgefahr durch Knallgas)!

• Beachten Sie unbedingt die Ladehin- weise der jeweiligen Akkuhersteller (meist am Akku aufgedruckt)! Techn.-Daten Ladeschlussspannung: 2,3 Volt/6,9 Volt/13,8 Volt Max. Ladestrom: 0,6 Ampere LED-Anzeige für: Netz, Verpolt, Laden Betriebsspannung: 230 Volt / 50 Hz Abmessungen: 90 x 56 x 60 mm Ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät unverzüglich außer Betrieb zu set- zen und gegen unbeabsichtigten Betrieb zu sichern. Das trifft zu:

• wenn das Gerät sichtbare Beschädi- gungen aufweist

• wenn das Gerät nicht mehr funktions- fähig ist

• wenn Teile des Gerätes lose oder locker sind

• wenn die Verbindungsleitungen sicht- bare Schäden aufweisen. Falls das Gerät repariert werden muss, dürfen nur Originalersatzteile verwendet werden! Die Verwendung abweichender Ersatzteile kann zu ernsthaften Sach- und Personenschäden führen! Eine Reparatur des Gerätes darf nur vom Fachmann durchgeführt werden! Auf dieses Gerät gewähren wir 2 Jah- re Garantie. Die Garantie umfasst die8 kostenlose Behebung der Mängel, die nachweisbar auf die Verwendung nicht einwandfreien Materials oder Fabrikati- onsfehler zurückzuführen sind, weiterge- hende Ansprüche sind ausgeschlossen. Wir Übernehmen weder eine Gewähr noch irgendwelche Haftung für Schäden oder Folgeschäden im Zusammenhang mit diesem Produkt. Wir behalten uns eine Reparatur, Nachbesserung, Ersatz- teillieferung oder Rückerstattung des Kaufpreises vor. Garantie Der Händler/Hersteller, bei dem das Gerät erworben wurde, leistet für Material und Herstellung des Gerätes eine Gewährlei- stung von 2 Jahren ab der Übergabe. Dem Käufer steht im Mangelfall zunächst nur das Recht auf Nacherfüllung zu. Die Nacherfüllung beinhaltet entweder die Nachbesserung oder die Lieferung eines Ersatzproduktes. Ausgetauschte Geräte oder Teile gehen in das Eigentum des Händlers/Herstellers über. Der Käufer hat festgestellte Mängel dem Händler unverzüglich mitzuteilen. Der Nachweis des Gewährleistungsanspruch ist durch eine ordnungsgemäße Kaufbe- stätigung (Kaufbeleg, ggf. Rechnung) zu erbringen. Schäden, die durch unsachgemäße Be- handlung, falschem Anschließen, Ver- wendung von Teilen fremder Hersteller, normalen Verschleiß, Gewaltanwendung, eigenen Reparaturversuchen oder Ände- rungen am Gerät, Kabel oder Klemmen, Änderung der Schaltung, bei Schäden durch Nichtbeachtung der Bedienungsan- leitung, oder unsachgemäßer Benutzung oder sonstige äußere Einüsse entstehen, bei Anschluss an eine falsche Spannung oder Stromart, bei Fehlbedienung oder Schäden durch fahrlässige Behandlung, fallen nicht unter die Gewährleistung bzw. es erlischt der Garantieanspruch. Hinweis zum Umweltschutz: Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsab- fall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben wer- den. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpa- ckung weist darauf hin. Die Wertstoffe sind gemäß ihrer Kennzeichnung wieder verwertbar. Mit der Wiederverwendung, der stoff- lichen Verwertung oder anderen Form der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze un- serer Umwelt. Entsorgung von gebrauchten Batte- rien/Akkus! Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien und Akkus ver- pichtet; eine Entsorgung über den Haus- müll ist untersagt! Schadstoffhaltige Batterien/Akkus sind mit entsprechenden Symbolen gekenn- zeichnet, die auf das Verbot der Ent- sorgung über den Hausmüll hinweisen. Die Bezeichnungen für das ausschlag- gebende Schwermetall sind: Cd = Cad- mium, Hg = Quecksilber, Pb = Blei. Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Kommune oder überall dort abgeben, wo9 Batterien/Akkus verkauft werden! Sie erfüllen damit die gesetzlichen Ver- pichtungen und leisten Ihren Beitrag zum Umweltschutz.

• 92242 Hirschau • Tel. [phone] • Fax [phone] • Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverlmung, oder die Erfassung in EDV-Anlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. • Diese Bedienungsanleitung entspricht dem tech- nischen Stand bei Drucklegung. Irrtümer und Änderung in Technik und Ausstattung vorbehalten. www.h-tronic.de © Copyright 2008 by H-TRONIC.
