BEDIENUNGSANLEITUNG CasaTherm S2000 Gold FB CasaFan

DE Inhaltsverzeichnis:

Inhalt der Verpackung 4 Hinweise zur Montage/Aufstellung 5

Montage 6

Bedienung 7

Technische Daten 8

Wichtige Sicherheitshinweise 9

Hinweise zum Betrieb 9

Reinigung 10

Aufbewahrung bei Nichtgebrauch 10

Hilfe bei Störungen 10

DE Inhalt der Verpackung

Über diese Bedienungsanleitung

Bevor Sie den CasaFan Infrarot-Heizstrahler benutzen, lesen Sie bitte die Bedienungsanweisung aufmerksam durch. Bewahren Sie die Bedienungsanweisung griffbereit auf. Geben Sie den CasaFan Infrarot-Heizstrahler nie ohne Bedienungsanweisung an andere Personen weiter.

Zeichenerklärung:
Gefährliche elektrische Spannung	Achtung
Warnt den Benutzer vor Schäden, die durch elektrische Spannung verursacht werden.	Besonderer Hinweis für den Benutzer.

Beschreibung des CasaFan Infrarot-HeizstrahlersDer Heizstrahler dient als Zusatzheizquelle. Der Einsatz in Maschinen, dauerhaft ungeschützt im Freien, in Garagen sowie in feuer- und explosionsgefährdeten Räumen ist nicht gestattet. Durch seine Schutzart IP65 kann er auch zeitweise im Freien verwendet werden.
Technische Daten:
	CasaTherm S2000 FB Gold
Spannung: 220 - 240 V, ~50 Hz
Leistung: 2000 Watt (2 Stufen)
Schutzklasse: I / IP65
Maße ∅ x H (mm) 655 x	110 x 75
Gewicht (kg): 1,5

Achtung! Gerät darf nur vollständig montiert betrieben werden!

- Den CasaFan Infrarot-Heizstrahler auspacken, auf Vollständigkeit (siehe Abbildung Seite 4) und sichtbare Beschädigungen prüfen.
1. Strahler 2. Wandmontagehalter (4x) 3. Schraube mit Dübel (4x)
4. Schraube (4x) 5. Rändelschraube mit Flügelmutter (2x)		6. Infrarot-Fernbedienung

- Verpackungsmaterial umweltbewusst und für spielende Kinder unzugänglich entsorgen.

Montage

Gehen Sie nach den Abbildungen fig.1 – fig.5 auf der Seite 6 vor. Beachten Sie die Sicherheits-hinweise zur Installation auf Seite 5 und 8 - 10.

Die in dieser Anleitung genannten Sicherheits- und Vorsichtshinweise erheben keinen Anspruch auf Vollständigkeit. Sie befreien nicht von einer vernünftigen und vorsichtigen Vorgehensweise bei der Inbetriebnahme und während des Betriebes Ihres Infrarotheizstrahlers!

Installation und Installationsort

- Den Halogen-Infrarotheiztrahler (HIHS) nicht in der Nähe von entflammbaren Materialien bzw. Gegenständen installieren und auch nicht auf diese ausrichten. Einen Mindestsicherheitsabstand von 2 m von entflammbaren Materialien wie Karton, Stoff oder Vorhängen, aber auch von Glasscheiben einhalten. Den HIHS auf keinen Fall direkt auf eine Wand oder direkt zur Decke hin ausgerichtet installieren. Wird das Gerät in Räumen installiert, in denen entflammbare oder brennbare Stoffe vorhanden sind muss ein Mindestabstand von 4 m von der Gefahrenquelle

DE

eingehalten werden. Der Mindestabstand zu brennbaren Decken beträgt 80 cm.

Das Gerät nicht in der Nähe entflambarer Stoffe oder Dämpfe wie Alkohol, Insektizide, Benzin usw. verwenden.

• Um Brandgefahr zu vermeiden, ist das Gerät so zu installieren, dass Heizelemente sich nicht in der Nähe von Vorhängen, Betten oder anderen leicht entflammbaren Gegenständen und Materialien befinden oder in deren Richtung zeigen. In jedem Fall muss ein zur Vermeidung von Schäden oder Bränden angemessener Mindestsicherheitsabstand eingehalten werden.
• Zu starke Staubentwicklung kann die Röhre beschädigen und zu Bränden führen. Daher ist an Orten mit hoher Staubbelastung von der Installation eines HIHS abzuraten.
• ACHTUNG: Die HIHS darf nicht direkt unter einer Steckdose installiert werden.
• Die Betriebstemperatur des Geräts ist besonders hoch. Direkter Kontakt der heißen Oberflächen mit der bloßen Haut ist daher zu vermeiden. Vor jedem Eingriff und jeder Ortsveränderung sollte das Gerät ausgeschaltet werden und wenigstens fünf Minuten abkühlen.
• Das vordere Schutzgitter darf weder abgedeckt noch verstopft werden.
• Das eingeschaltete Gerät nicht zudecken und nicht verstopfen.
• Das Frontgitter und die Lüftungsöffnungen müssen sauber gehalten werden.
• Das Gerät muss immer in waagerechter Stellung installiert werden.
• Das Stromkabel darf nicht um die Strahler gewickelt oder über diesen geführt werden.
• Den Strahler immer vorsichtig handhaben. Erschütterungen und Stöße unbedingt vermeiden.
• Stecken Sie niemals Gegenstände durch das Schutzgitter!
• Das Gerät darf nicht zur Trocknung von Kleidung, Handtüchern oder anderen Dingen verwendet werden.
• Der Infrarotheizstrahler darf nicht als Sauna- oder Raumheizung benutzt werden.
• Der Strahler darf nicht zum Ausbrüten oder zur Aufzucht von Tieren verwendet werden.

Beim Einsatz jeglicher Elektrogeräte sind einige Grundregeln stets zu beachten, darunter im Einzelnen:

Allgemein

- Die Spannungsangabe auf dem Typenschild muss mit der vorhandenen Netzspannung übereinstimmen.

- Das Netz muss mit einer Sicherung für mindestens 2000 W, besser 16 A abgesichert sein. Bei älteren Sicherungsautomaten wird eine träge Charakteristik empfohlen. Fragen Sie im Zweifel Ihren Elektroinstallateur.

• Das Hausnetz muss geerdet sein!
• Gerät darf nur vollständig montiert betrieben werden!

Betrieb

- Netzkabel so führen, dass keine Stolpergefahr und somit kein Umwerfen oder Herunterziehen des Gerätes möglich ist. Das Netzkabel darf niemals über die Strahleroberfläche geführt werden.

- Ist der Strahler an einer Standaufstellung montiert, muss dieser auf einer ebenen, stabilen Unterlage betrieben werden.

• Die Geräte niemals mit nassen oder feuchten Händen berühren. Die Geräte niemals verwenden, wenn Sie barfuß sind.
• Benutzen Sie kein Verlängerungskabel, das nicht für die hohe Leistung des CasaTherm S2000 geeignet ist oder nicht von einem qualifizierten Techniker geprüft wurde.
• Das Gerät keinen schädlichen Umwelteinflüssen aussetzen (starke Sonneneinstrahlung usw.).
• Niemals von unbeaufsichtigten Kindern oder nicht dazu befähigten Personen benutzen lassen. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Tauchen Sie ein Elektrogerät niemals in Wasser oder andere Flüssigkeiten.
• Immer die allgemeinen Sicherheitsregeln beim Umgang mit Elektrogeräten beachten.
• Ziehen Sie den Netzstecker nicht am Kabel aus der Steckdose. Greifen Sie beim Herausziehen den Stecker und nicht das Kabel.

DE

4 !

• Schalten Sie das Gerät aus und ziehen Sie unbedingt den Netzstecker, wenn das Gerät nicht in Gebrauch ist, vor dem Reinigen und wenn Sie den Standort des Gerätes verändern.
• Benutzen Sie das Gerät nicht an Stellen, an denen es ins Wasser fallen oder hineingestoßen werden kann. Niemals nach dem Gerät greifen, welches ins Wasser gefallen ist. Schalten Sie sofort die Netzsicherung aus und ziehen Sie den Netzstecker.
• Wenn das Stromkabel beschädigt ist, muss dieses vom Hersteller, seinem Kundendienst oder einer ähnlich qualifizierten Person ersetzt werden, um eine Gefährdung zu vermeiden.
• Personen (einschließlich Kinder), die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das Gerät sicher zu benutzen, sollten dieses Gerät nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.
• Das Gerät vor Ausführung jeglicher Reinigungs- oder Wartungsarbeiten, durch Ausstecken des Steckers oder Abschalten der elektrischen Anlage, vom Stromnetz trennen.
• Überprüfen Sie regelmäßig, aber unbedingt vor jedem Einsatz das Netzkabel und den Netzstecker auf Beschädigungen.
• Sind Beschädigungen sichtbar, darf das Gerät nicht mehr verwendet werden.
• Das Gerät bei auftretenden Schäden und/oder mangelhafter Funktion ausschalten und nicht manipulieren.
• Wenden Sie sich im Fall einer notwendigen Reparatur an eine autorisierte Kundendienststelle.

Reinigung

4

!

• Reinigen Sie die Oberfläche des Gehäuses sowie das Schutzgitter mit einem trockenen Putzlappen und einem weichen Pinsel.
• Verwenden Sie kein Benzin oder ein ähnlich leicht entflammbares Reinigungsmittel.
• Nur Außenflächen des Heizstrahlers reinigen. Den Heizstrahler zum Reinigen nicht auseinander bauen.

Aufbewahrung

• Wird der Heizstrahler längere Zeit nicht benutzt, so bewahren Sie ihn bitte in einem trockenen Raum auf.
• Um das Gerät vor Staub oder Schmutzablagerungen zu schützen, decken Sie es bitte ab.

Entsorgung

4

!

• Netzstecker ziehen!
• Netzkabel vor Netzstecker durchtrennen!
• Gerät sachgemäß entsorgen.

Störungen und deren Abhilfe

Problem Empfehlung
Der Infrarotheizstrahler lässt sich nicht in Betrieb nehmen.	1- Überprüfen Sie die Sicherungen des Hausnetzes und der anderen Anschlüsse, ob sie zum Betrieb des Heizstrahlers ausreichend dimensioniert und von träger Charakteristik sind. Wenn Ihre Sicherung dem nicht entspricht, löst sie beim Einschalten des Strahlers immer aus!2- Überprüfen Sie den Anschluss des Gerätes an der Steckdose.3- Überprüfen Sie die beiden Schalterstellungen am Gerät (Standby + Ein/Aus).
Ist die Störung nicht mit den aufgeführten Abhilfen zu beseitigen, unbedingt den Netzstecker aus der Steckdose ziehen. Ein Fachmann muss nun die Störungsursache ermitteln und gegebenenfalls die Reparatur durchführen.Bei Beschädigung des Netzkabels dieses Gerätes darf dieses nur durch eine vom Hersteller benannte Reparaturwerkstatt ersetzt werden, da Spezialwerkzeug erforderlich ist.
Achtung: Öffnen und Reparaturen des Gerätes dürfen nur durch einen Fachmann erfolgen!

4

4

Dieses Gerät entspricht der EG-Richtlinie 2002/96/EG. Das Symbol mit der durchgestrichenen Abfalltonne am Gerät bedeutet, dass das Gerät nach seiner Aussonderung nicht im Haushaltsmüll entsorgt werden darf, sondern an einer Sammelstelle für Elektro- und Elektronikgeräte oder beim Kauf eines gleichwertigen Neugerätes beim Händler abzugeben ist.

Der Benutzer hat Sorge zu tragen, dass das Gerät nach seiner Aussonderung an einer geeigneten Sammelstelle abgegeben wird. Ein Nichtbeachten dieser Vorschrift ist gemäß der geltenden Abfallordnung strafbar. Das geeignete Sortieren von Abfall und nachfolgende Recyclen des aussortierten Gerätes zur umweltverträglichen Entsorgung trägt zum Schutz von Umwelt und Gesundheit bei und dient der Wiederverwendung der recyclingfähigen Materialien, aus denen das Gerät besteht. Für detailliertere Informationen bezüglich der verfügbaren Sammelsysteme wenden Sie sich an Ihre örtliche Behörde oder an den Händler, bei dem Sie das Gerät gekauft haben. Die Hersteller und Importeure kommen ihrer Verpflichtung zum umweltfreundlichen Recycling, Verarbeiten und Entsorgen sowohl direkt als auch durch Teilnahme an einem Kollektivsystem (in Deutschland Stiftung EAR) nach.

GB

IMPORTANT

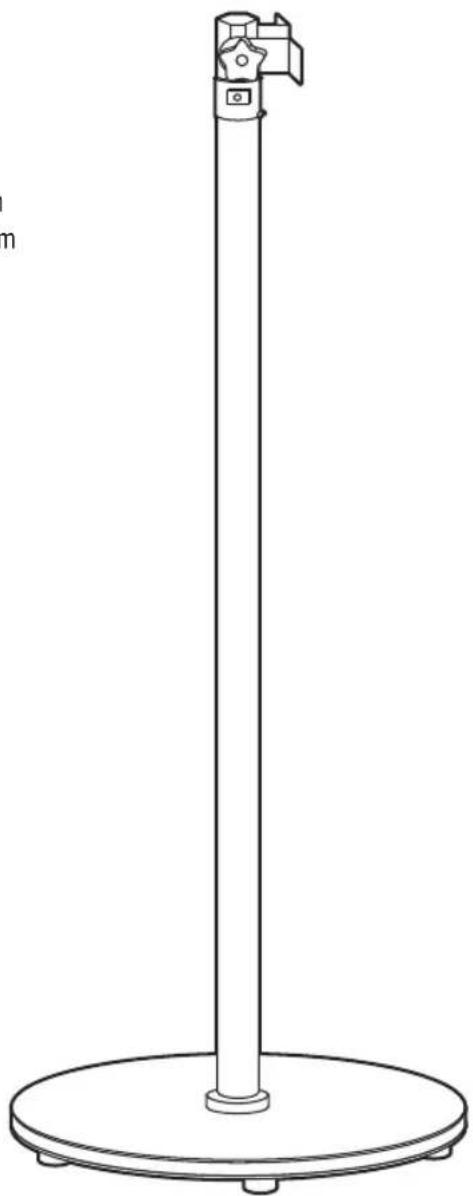

Standaufsteller 1,14 - 2,09 m

Stand mounting 1,14 - 2,09 m

Montant 1,14 - 2,09 m

Colonna 1,14 - 2,09 m

DE Austausch der Infrarot-Lampe

DE ACHTUNG: Der Austausch der Infrarotlampe darf nur durch eine qualifizierte Elektrofachkraft durchgeführt werden!

Reihenfolge des Auseinanderbaus: ① → ② → ③ → ④ → ⑤

Entsorgung von Batterien und Akkus

Informationspflicht gemäß Batteriegesetz (BattG)

Batterien dürfen nicht über den Hausmüll entsorgt werden!

Sie sind zur Rückgabe von Altbatterien gesetzlich verpflichtet, damit eine fachgerechte Entsorgung gewährleistet werden kann. Sie können Altbatterien an einer kommunalen Sammelstelle oder im Handel vor Ort abgeben. Die Abgabe ist für Sie kostenlos.

Auch wir sind als Vertreiber von Batterien zur Rücknahme von Altbatterien verpflichtet, wobei sich unsere Rücknahmeverpflichtung auf Altbatterien der Art beschränkt, die wir als Neubatterien in unserem Sortiment führen oder geführt haben. Altbatterien vorgenannter Art können Sie daher entweder ausreichend frankiert an uns zurücksenden oder sie direkt an unserem Versandlager unter der folgenden Adresse unentgeltlich abgeben.

Rücksendungen/Rückgabe von Batterien/Akkus sind zu richten an:

CasaFan GmbH

Otto-Hahn-Str. 3

63594 Hasselroth

Deutschland

Batterien sind mit dem Symbol einer durchgekreuzten Mülltonne (s. I.) gekennzeichnet. Dieses Symbol weist darauf hin, dass Batterien nicht in den Hausmüll gegeben werden dürfen.

Bei Batterien, die mehr als 0,0005 Masseprozent Quecksilber, mehr als 0,002 Masseprozent Cadmium oder mehr als 0,004 Masseprozent Blei enthalten, befindet sich unter dem Mülltonnen-Symbol die chemische Bezeichnung des jeweils eingesetzten Schadstoffes – dabei steht "Cd" für Cadmium, "Pb" steht für Blei, und "Hg" für Quecksilber.

Cd

Batterie enthält Cadmium

Hg

Batterie enthält Quecksilber

Pb

Batterie enthält Blei

Dies ist neben der gesetzlichen Verpflichtung ein wichtiger Beitrag zum Umweltschutz

Produktänderungen, die der Verbesserung dienen, behalten wir uns ohne besondere Ankündigung vor.
