BEDIENUNGSANLEITUNG TV36 II CasaFan

	Bezeichnung ET-Nr. Farbe WE ET-Nr. Farbe AZ
A Vorderes Gitter E30363A E30364A
B Flügelrad E358 E358
C Hinteres Gitter E30363C E30364C
D Motor E30363D E30364D
D1 Ostillationsknopf E30363D1 E30364D1
E Gittermutter E330 E331
F	Sockel	E30363F E30364F
J Flügelmutter	E332 E332
K	Gitterring	E30363K

1

Über diese Bedienungsanweisung

Original-Bedienungsanleitung

Bevor Sie den CasaFan Ventilator benutzen, lesen Sie bitte die Bedienungsanweisung aufmerksam durch. Bewahren Sie die Bedienungsanweisung griffbereit auf. Geben Sie den CasaFan Ventilator nie ohne Bedienungsanweisung an andere Personen weiter.

Zeichenerklärung:
Gefährliche elektrische Spannung	Achtung
Warnt den Benutzer vor Schäden, die durch elektrische Spannung verursacht werden	Besonderer Hinweis für den Benutzer.

Beschreibung des CasaFan VentilatorsDer Ventilator dient zur Umwälzung der Raumluft. Der Einsatz in Maschinen, ungeschützt im Freien, in Garagen sowie in feuchten, nassen, feuer- und explosionsgefährdeten Räumen ist nicht gestattet. Alle Geräte sind mit einer Oszillation ausgestattet. Diese kann auch, wenn der Ventilator in Betrieb ist bzw. das Flügelrad läuft, ein-/ausgeschaltet werden. Die Oszillation ist mit einer Rutschkupplung versehen. Dieses Produkt ist für den Einsatz im Gewerbe unter Beachtung der Schutzart (IPX0) geeignet.
Technische Daten:
	TV 36 II
Spannung: 220 - 240 V/ ~ 50 Hz
Leistung: 40 Watt
Schutzklasse: II
Anzahl der Stufen: 3
Maße ∅ x H (mm) ca. 355 x 470
Gewicht (kg): ca. 2,2

Achtung! Gerät darf nur vollständig montiert betrieben werden!

- Den CasaFan-Ventilator auspacken, auf Vollständigkeit (siehe Abbildung Seite 3) und sichtbare Beschädigungen prüfen.
A. Vorderes Gitter F.	Sockel
B. Flügelrad J. Flügelmutter
C. Hinteres Gitter K.	Gitterring
D. Motoreinheit
E. Gittermutter

- Verpackungsmaterial umweltbewusst entsorgen.

Montage

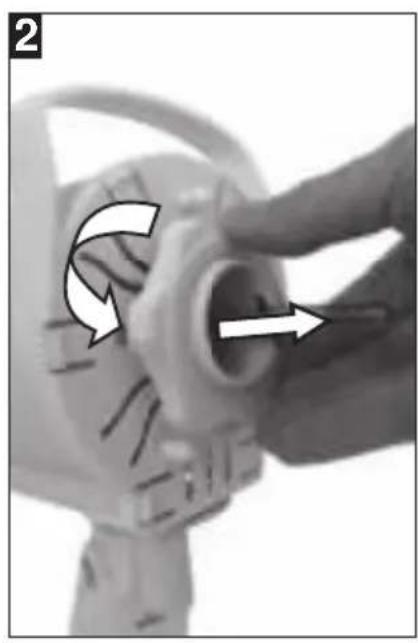

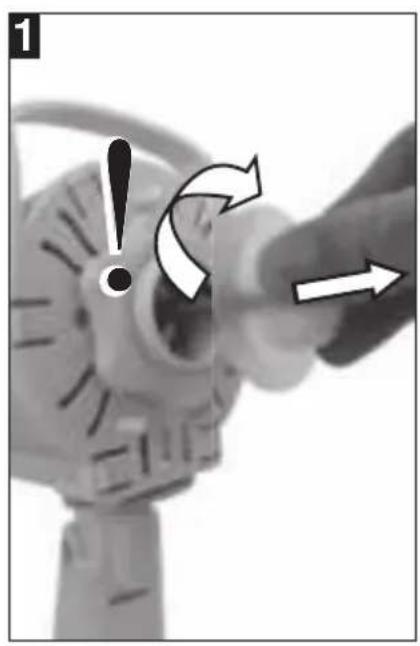

Gehen Sie nach den Abbildungen 1 - 9 auf der Seite 4 vor.

Alle in dieser Anweisung enthaltenen Sicherheits- und Vorsichtsmaßnahmen können nicht jede Gefahrensituation im Umgang mit elektrischer Spannung beschreiben. Sie ersetzen ein vernünftiges Vorgehen und Vorsicht, welche Sie bei Inbetriebnahme und während des Betriebes Ihres Ventilators berücksichtigen müssen nicht.

Beim Einsatz jeglicher Elektrogeräte sind einige Grundregeln stets zu beachten, darunter im Einzelnen:

Allgemein

• Die Spannungsangabe auf dem Typenschild muss mit der vorhandenen Netzspannung übereinstimmen.
• Das Hausnetz muss geerdet sein!
• Gerät darf nur vollständig montiert betrieben werden!

Bedienung

• Das Gerät muss auf ebenem, stabilen Untergrund betrieben werden. Nicht auf hohe Schränke etc. stellen. Maximale Aufstellhöhe auf stabilem, ebenen Untergrund: 80 cm über Boden!
• Netzkabel so führen, dass keine Stolpergefahr und somit kein Umwerfen oder Herunterziehen des Gerätes möglich ist.

- Keine Gegenstände durch das Schutzgitter stecken! Lose Gegenstände, die angesaugt werden können, vor dem Einschalten des Ventilators aus dem Ansaugbereich entfernen! Lose Kleidung wie z.B. Schals mit Fransen vom Schutzgitter fernhalten!

- Die Geräte niemals mit nassen oder feuchten Händen berühren. Die Geräte niemals verwenden, wenn Sie barfuß sind.

- Die Geräte nicht mit Verlängerungskabeln im Bad, Dusche oder Feuchträumen einsetzen, außer Sie lassen ausgesprochene Vorsicht walten.

- Nicht an der Stromleitung oder am Gerät ziehen, um Stecker und Steckdose zu trennen.

- Das Gerät keinen schädlichen Umwelteinflüssen aussetzen (Regen, starke Sonneneinstrahlung usw.)

- Dieses Gerät kann von Kindern ab 8 Jahren und von Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und Wissen eingesetzt werden, wenn eine angemessene Aufsicht oder ausführliche Anleitung zur Benutzung des Geräts in einer sicheren Weise gegeben wurde und sie verstehen, welche Gefahrenen damit verbunden sind.

- Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Wartung durch den Benutzer dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.

- Tauchen Sie ein Elektrogerät niemals in Wasser.

- Immer die allgemeinen Sicherheitsregeln beim Umgang mit Elektrogeräten beachten.

Oszillation

Durch Drücken des Knebels (8/9 fig. 10) nach unten wird die Oszillation eingeschaltet, durch Ziehen nach oben ausgeschaltet.

Wartungs-/Reinigungshinweise

• Das Gerät vor Ausführung jeglicher Reinigungs- oder Wartungsarbeiten, sowie dem Austausch von Teilen, durch Ausstecken des Steckers oder Abschalten der elektrischen Anlage, vom Stromnetz trennen.
• Das Trennen des Steckers aus der Steckdose muss so erfolgen, dass der Bediener jederzeit und an jedem Ort sich davon überzeugen kann, dass der Stecker herausgezogen ist.
• Überprüfen Sie regelmäßig, aber unbedingt vor jedem Einsatz, das Netzkabel und den Netzste

cker auf Beschädigungen.

• Sind Beschädigungen sichtbar, darf das Gerät nicht mehr verwendet werden.
• Das Gerät bei auftretenden Schäden und/oder mangelhafter Funktion ausschalten und nicht manipulieren.
• Wenden Sie sich im Fall einer notwendigen Reparatur an eine autorisierte Kundendienststelle.
• Reinigen Sie die Oberfläche des Gehäuses sowie das Schutzgitter mit einem trockenen Putzlappen und einem weichen Pinsel.
• Verwenden Sie kein Benzin oder ein ähnlich leicht entflammbares Reinigungsmittel.
• Nach der Reinigung muss der Ventilator wieder vollständig montiert werden.

Aufbewahrung

• Sollten Sie den Ventilator längere Zeit nicht benutzen, so bewahren Sie ihn in einem trockenen Raum auf.
• Sie können zusätzlich Ihr Gerät abdecken, um es vor Staub oder Schmutzablagerungen zu schützen.

Entsorgung

• Netzstecker ziehen!
• Netzkabel vor Netzstecker durchtrennen!
• Gerät sachgemäß entsorgen.

Hilfe bei Störungen
Störung Ursache Abhilfe
Flügelrad läuft nicht. Dreh	zahlstufe auf „0“. Gerät einschalten.
	Netzstecker ist nicht eingesteckt.	Netzstecker einstecken.
	Haushaltssicherung ist defekt.	Haushaltssicherung überprüfen.
	Schmelzsicherung hat durch Überlast (Motorüberhitzung) angesprochen.	Gerät vom Netz trennen. Netzstecker aus der Steckdose ziehen. Gerät von einem Fachmann oder vom Kundendienst reparieren lassen.
Oszillation funktioniert nicht.	Oszillation nicht eingeschaltet.	Oszillation einschalten.
	Rutschkupplung hat angesprochen, weil Gerät an Gegenstände anstößt.	Oszillationsbereich beachten. Gegenstände aus dem Oszillationsbereich entfernen oder Gerät umplatzieren.
Ist die Störung nicht mit den aufgeführten Abhilfen zu beseitigen, unbedingt den Netzstecker aus der Steckdose ziehen.Ein Fachmann muß nun die Störungsursache ermitteln und gegebenenfalls die Reparatur durchführen.Bei Beschädigung des Netzkabels dieses Gerätes darf dieses nur durch eine vom Hersteller benannte Reparaturwerkstatt ersetzt werden, weil Spezialwerkzeug erforderlich ist.Achtung:Öffnen des Gerätes und Reparaturen dürfen nur durch einen Fachmann durchgeführt werden!

Dieses Gerät entspricht der EG -Richtlinie 2002/96/EG. Das Symbol mit der durch-gestrichenen Abfalltonne am Gerät bedeutet, dass das Gerät nach seiner Aussonderung nicht im Haushaltsmüll entsorgt werden darf, sondern an einer Sammelstelle für Elektro- und Elektronikgeräte oder beim Kauf eines gleichwertigen Neugerätes beim Händler abzugeben ist. Der Benutzer hat Sorge zu tragen, dass das Gerät nach seiner Aussonderung an einer geeigneten Sammelstelle abgegeben wird. Ein Nicht-beachten dieser Vorschrift ist gemäß der geltenden Abfallordnung strafbar. Das geeignete Sortieren von Abfall und nachfolgende Recyclen des aussortierten Gerätes zur umweltverträglichen Entsorgung trägt zum Schutz von Umwelt und Gesundheit bei und dient der Wiederverwendung der recyclingfähigen Materialien, aus denen das Gerät besteht. Für detailliertere Informationen bezüglich der verfügbaren Sammelsysteme wenden Sie sich an ihre örtliche Behörde oder an den Händler, bei dem Sie das Gerät gekauft haben. Die Hersteller und Importeure kommen ihrer Verpflichtung zum umweltfreundlichen Recycling, Verarbeiten und Entsorgen sowohl direkt als auch durch Teilnahme an einem Kollektivsystem nach.

GB IMPORTANT

Angaben gem. Verordnung No 206/2012 der EU Kommission

	Symbol	Einheit	Wert #3036X
Maximaler Volumenstrom	F	m^3/min	48,61
Ventilator-Leistungsaufnahme	P	W 35
Serviceverhältnis	SV	(m^3/min)W	1,47
Ventilator-Schallleistungspegel	LWA	dB(A) 52,5
Leistungsaufnahme im Bereitschaftszustand	RSB	W	0,00
Maximale Luftgeschwindigkeit	C	m/sec	2,87
Messnorm für die Ermittlung des Serviceverhältnisses	IEC 60879; EN62301: UNI EN ISO 3741

Informativ:

Schalldruck Lp (-3m)		dB(A) 35,6
Maximaler Volumenstrom		m^3/h	2.917

DE EG-Konformitätserklärung EN EC Declaration of Conformity

DE Der Hersteller und Bevollmächtigte zur Erstellung der technischen Unterlagen:

DE erklärt hiermit in eigener Verantwortung, dass folgende/s Produkt/e:

DE das/die von dieser Erklärung umfasst ist, allen einschlägigen Bestimmungen der folgenden Richtlinien entspricht:

DE Niederspannungsrichtlinie & Maschinenrichtlinie:

DE Folgende Normen bzw. Richtlinien wurden angewandt:
