BEDIENUNGSANLEITUNG Video Doorbell 2K (BatteryPowered) Set eufy

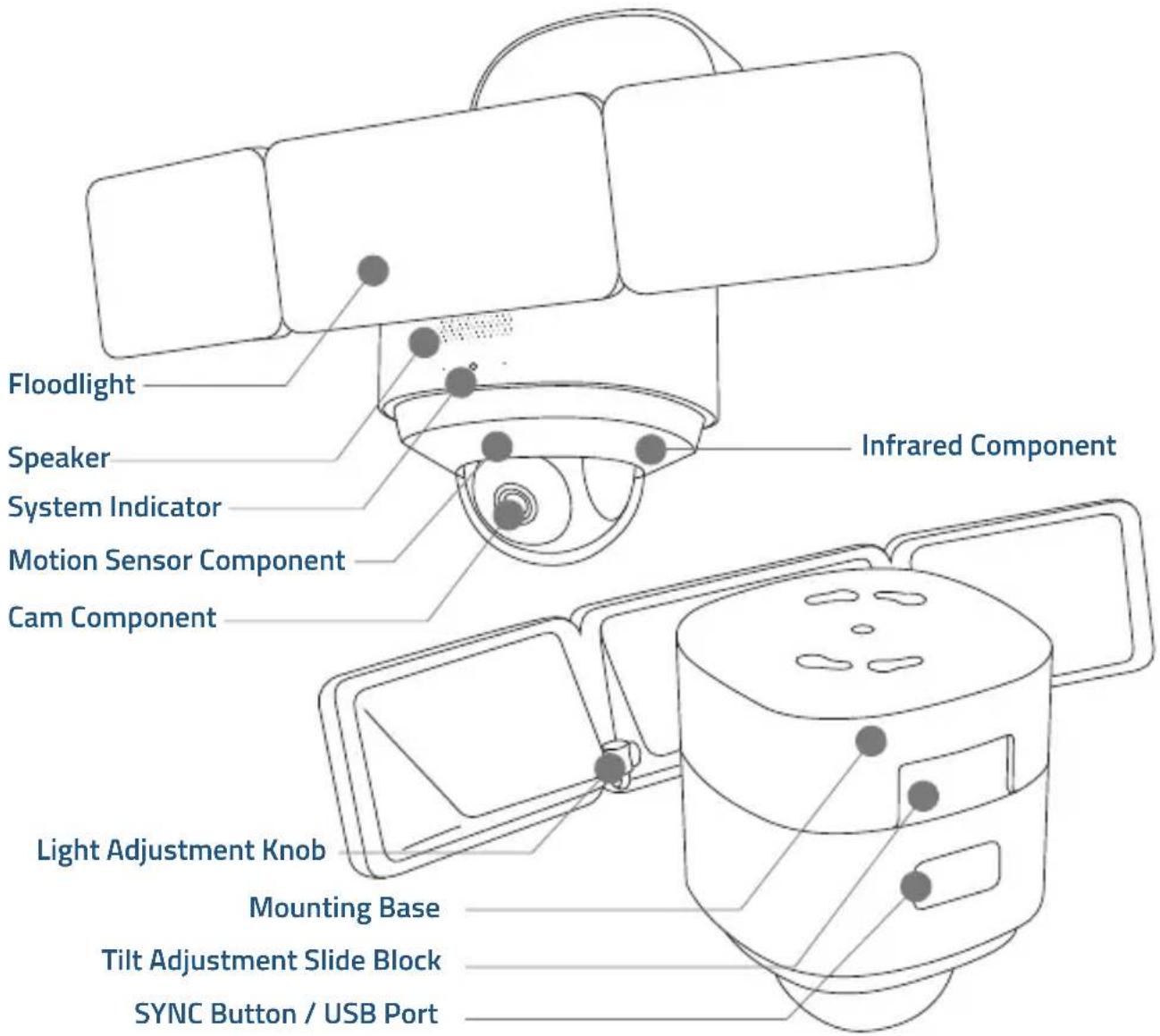

Inhaltsverzeichnis SICHERHEITSHINWEISE 28 LIEFERUMFANG 28 PRODUKTÜBERSICHT 29

KONFORMITÄTSERKLÄRUNG 30

EINSCHALTEN DER ÜBERWACHUNGSKAMERA MIT SCHEINWERFER 32

EINRICHTEN DER ÜBERWACHUNGSKAMERA MIT SCHEINWERFER 33

VORBEREITUNG DER ÜBERWACHUNGSKAMERA MIT

SCHEINWERFER FÜR DIE INSTALLATION 34

INSTALLIEREN DER ANSCHLUSSDOSE 35

MONTAGE DER ÜBERWACHUNGSKAMERA MIT SCHEINWERFER 38

EINSTELLEN DES BELEUCHTUNGSWINKELS 45

• Trennen Sie die Stromversorgung vor der Installation über die Sicherung oder den Hauptschalter.

• Installieren Sie das Gerät nicht in der Nähe brennbarer Oberflächen.

• Um das Risiko eines Stromschlags, einer Verletzung oder des Todes zu vermeiden, gehen Sie bei Arbeiten mit Elektrizität immer vorsichtig vor.

• Wenden Sie sich an einen qualifizierten Elektriker, wenn Sie keine Erfahrung im Umgang mit elektrischen Leitungen haben.

• Stellen Sie sicher, dass die Überwachungskamera mit Scheinwerfer richtig geerdet ist.

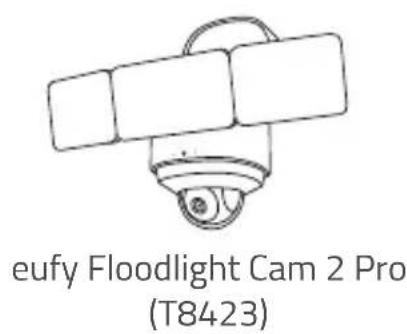

• Die Überwachungskamera mit Scheinwerfer muss an einer Wand und an einer UL-gelisteten Anschlussdose installiert werden. LIEFERUMFANG eufy Floodlight Cam 2 Pro (T8423) Ladekabel Mittlere Schraube Kappe der mittleren Schraube Plattenschrauben Anschlussdose Installation Haken und SchnurDE

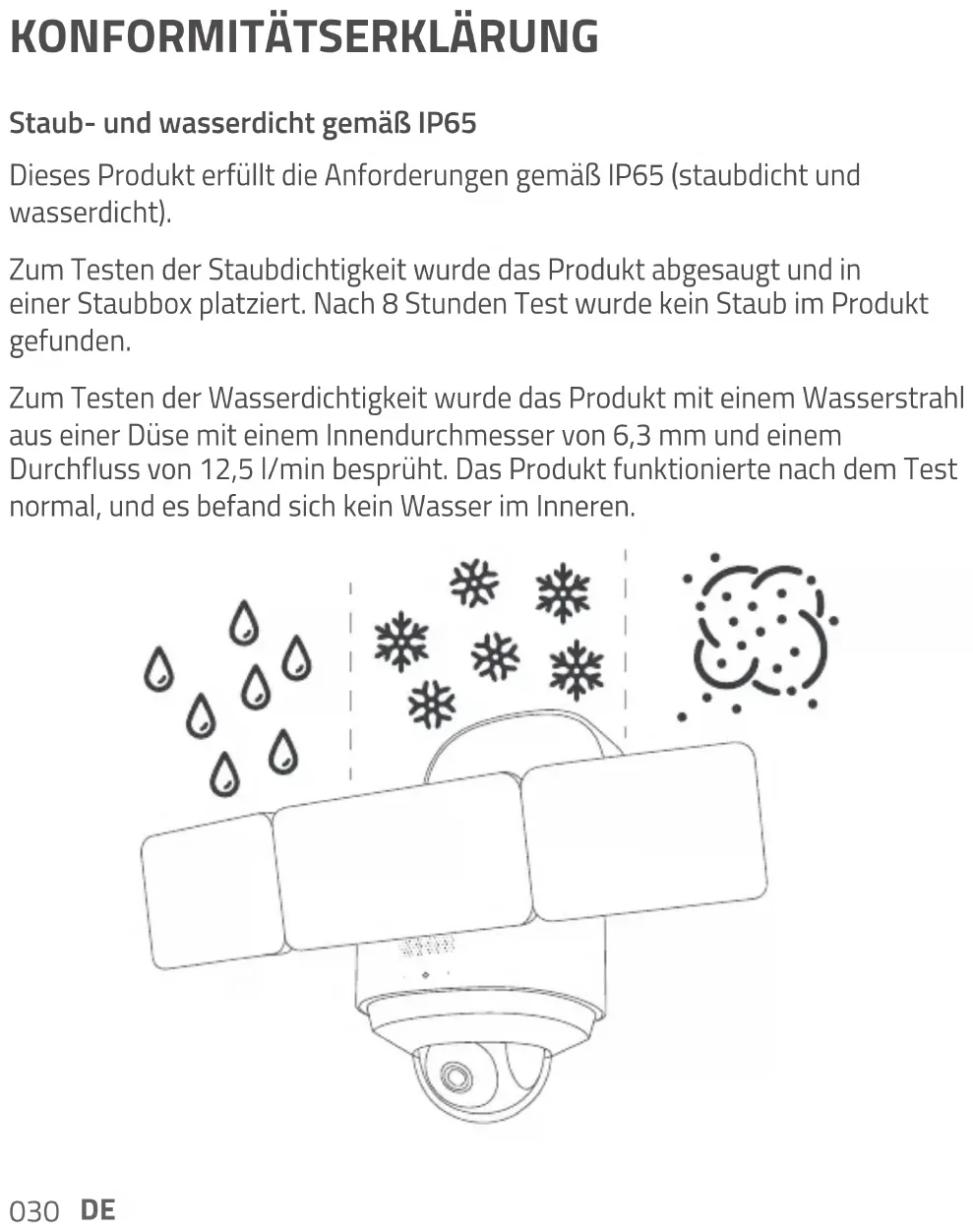

KONFORMITÄTSERKLÄRUNG

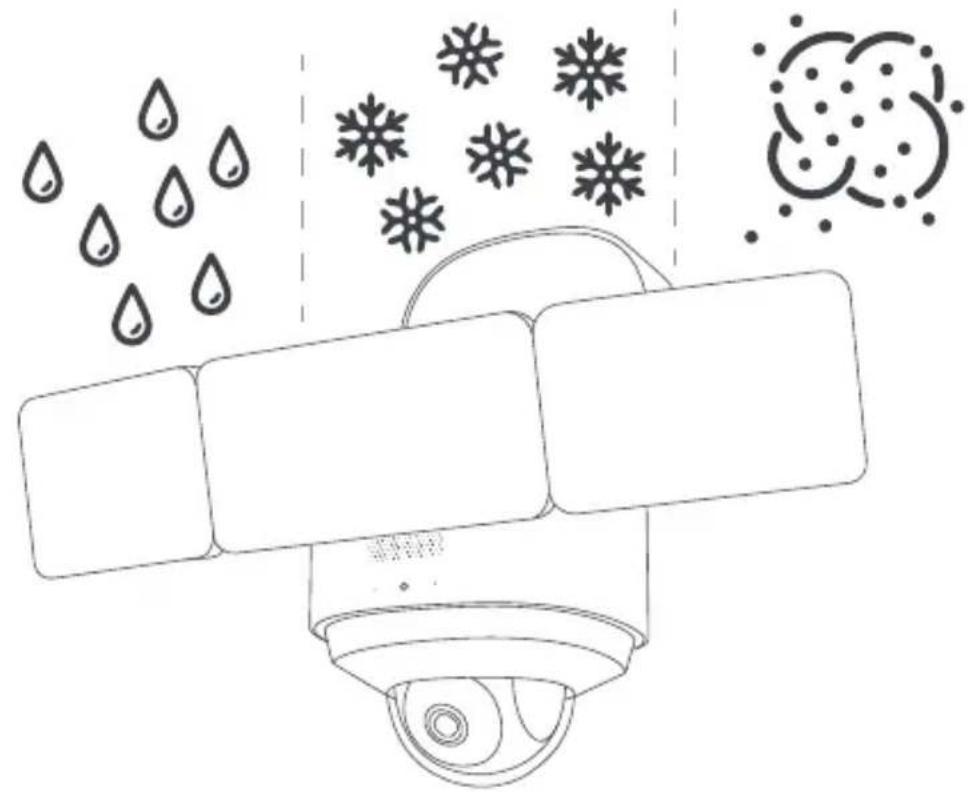

Staub- und wasserdicht gemäß IP65 Dieses Produkt erfüllt die Anforderungen gemäß IP65 (staubdicht und wasserdicht). Zum Testen der Staubdichtigkeit wurde das Produkt abgesaugt und in einer Staubbox platziert. Nach 8 Stunden Test wurde kein Staub im Produkt gefunden. Zum Testen der Wasserdichtigkeit wurde das Produkt mit einem Wasserstrahl aus einer Düse mit einem Innendurchmesser von 6,3 mm und einem Durchfluss von 12,5 l/min besprüht. Das Produkt funktionierte nach dem Test normal, und es befand sich kein Wasser im Inneren.DE

Korrosionsschutz Die Metalloberfläche des Produkts ist verzinkt und widersteht einer kontinuierlichen Einwirkung von Salznebel bei 35 °C +/- 2 °C (relative Luftfeuchtigkeit: 90 % bis 95 %) mit einer Salzkonzentration von 5 % NaCl für 48 Stunden im Salzsprühtest. Tragfähigkeitsprüfung Die L-förmige Halterung und die mittlere Schraube des Produkts bestehen aus SUS304-Stahl und haben die Zuverlässigkeits- und Haltbarkeitstests für den Außenbereich gemäß Industriestandards bestanden. HINWEIS: Das Produkt hat ein Gesamtgewicht von 2,2 kg. Die Tragkraft der L-förmigen Halterung und der mittleren Schraube liegt bei 10 kg. 10kg032

EINSCHALTEN DER ÜBERWACHUNGSKAMERA

MIT SCHEINWERFER Um Kratzer an der Überwachungskamera mit Scheinwerfer zu vermeiden, ziehen Sie die Schutzfolie vorerst nicht ab

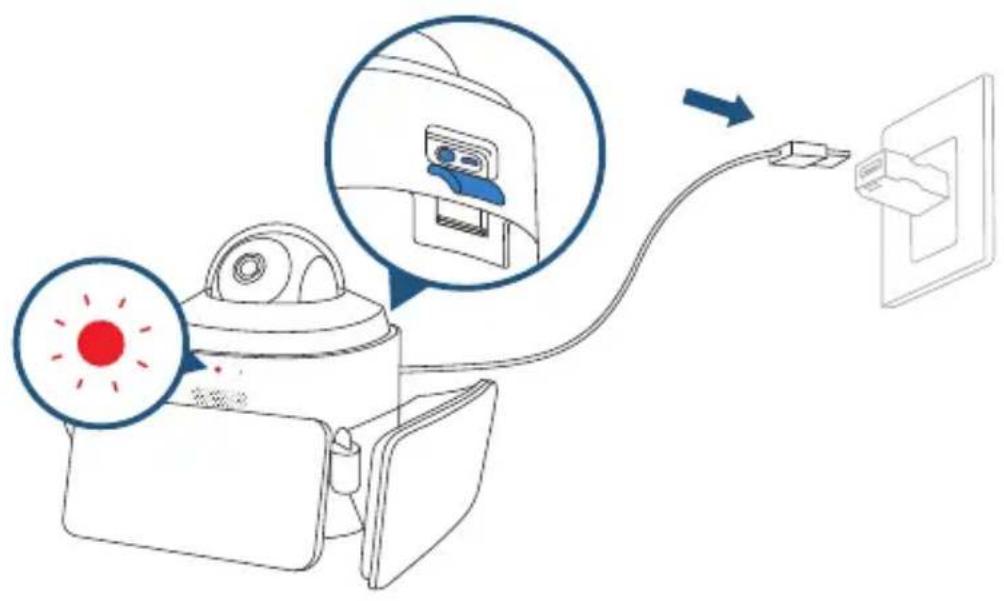

Stellen Sie die Überwachungskamera mit Scheinwerfer in der gezeigten Richtung auf einen Tisch und öffnen Sie die Abdeckung des USB-Anschlusses. Schließen Sie das Gerät mit dem Mikro-USB-Ladekabel und einem Netzteil (5 V/1 A, nicht mitgeliefert) an eine Stromquelle in Ihrem Haus an. Warten Sie 1 Minute oder bis die LED-Anzeige rot blinkt. Die Scheinwerfer leuchten nur im kabelgebundenen Netzbetrieb. Der USB-Anschluss dient zum sicheren Einrichten der Kamera in Ihrem Zuhause.DE

EINRICHTEN DER ÜBERWACHUNGSKAMERA

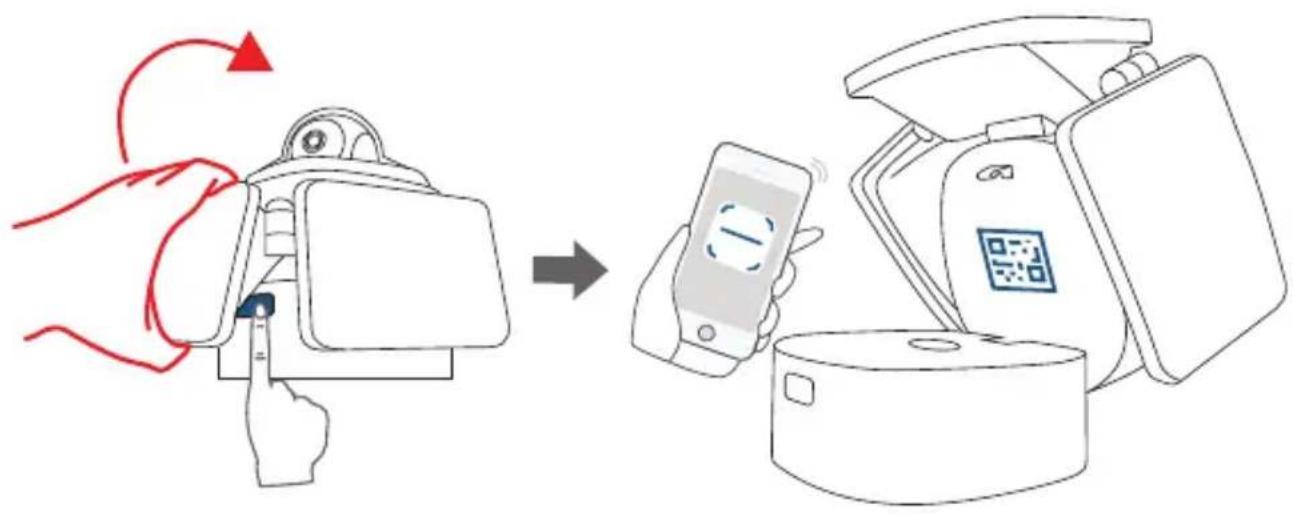

MIT SCHEINWERFER Drücken und halten Sie die Taste, um den Montagesockel zu öffnen und einen QR-Code zu finden. Laden Sie die eufy Security-App aus dem App Store (iOS-Geräte) oder von Google Play (Android-Geräte) herunter. Melden Sie sich an oder registrieren Sie sich für ein eufy Security-Konto und folgen Sie den Anweisungen auf dem Bildschirm, um die Einrichtung abzuschließen.034

Stellen Sie vor der Montage sicher, dass Sie Videos von der Überwachungskamera mit Scheinwerfer live streamen können. Wenn die LED der Überwachungskamera mit Scheinwerfer weiter rot blinkt, bedeutet dies, dass der Scheinwerfer nicht mit dem Internet verbunden ist. Stellen Sie sicher, dass das WLAN-Signal am gewünschten Ort stark ist. Sie können den WLAN-Router näher an die Überwachungskamera mit Scheinwerfer heranrücken oder einen WLAN-Verstärker verwenden. VORBEREITUNG DER ÜBERWACHUNGSKAMERA MIT

SCHEINWERFER FÜR DIE INSTALLATION

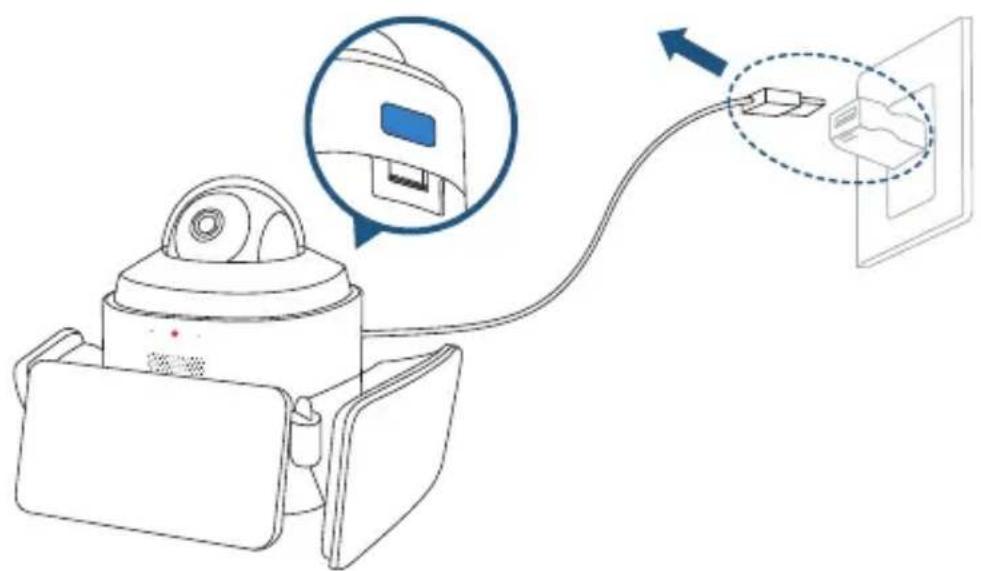

1. Ziehen Sie den Netzadapter ab. Schließen Sie den Montagesockel und die

Abdeckung des USB-Anschlusses.

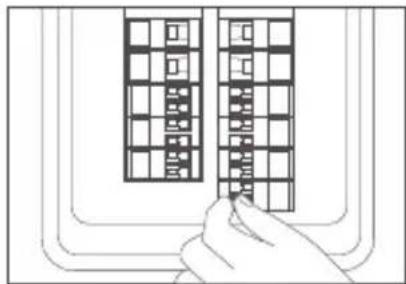

2. Schalten Sie die Sicherung in Ihrem Haus aus. Schalten Sie das Licht ein/aus,

um sicherzustellen, dass der Strom im Haus ordnungsgemäß abgeschaltet ist.DE

Um das Risiko eines Stromschlags, einer Verletzung oder des Todes zu vermeiden, gehen Sie bei Arbeiten mit Elektrizität

INSTALLIEREN DER ANSCHLUSSDOSE

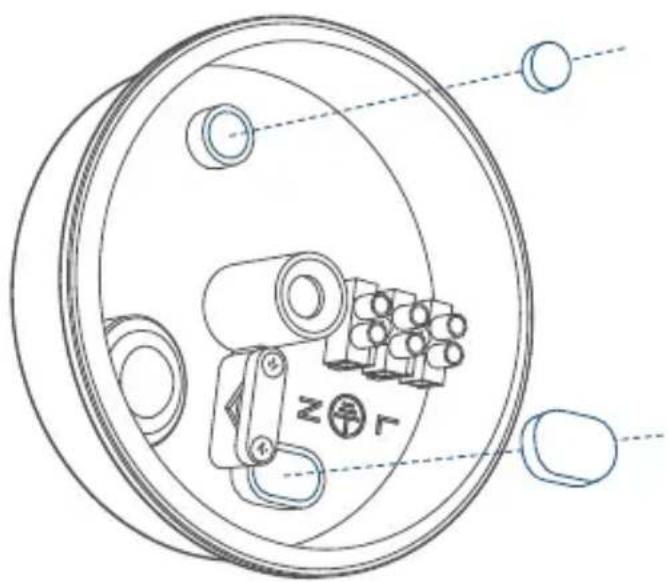

1. Entfernen Sie die in der folgenden Abbildung dargestellten Gummistopfen.036

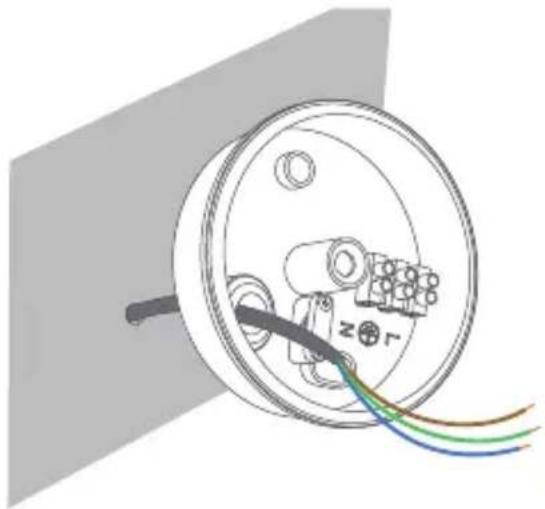

Führen Sie das Kabel durch das Zugangsloch. Falls draußen keine Kabel vorhanden sind, wenden Sie sich an einen qualifizierten Elektriker, um die Kabel zu verlegen.

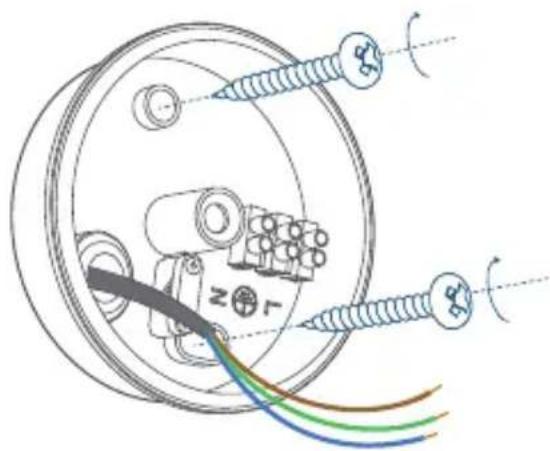

3. Installieren Sie die Anschlussdose:

• Richten Sie die beiden Befestigungslöcher vertikal aus, um eine stabile Montage sicherzustellen.

• Bohren Sie bei Holzwänden KEINE Löcher vor. Verwenden Sie die mitgelieferten Schrauben, um die Anschlussdose an der Wand anzubringen.DE

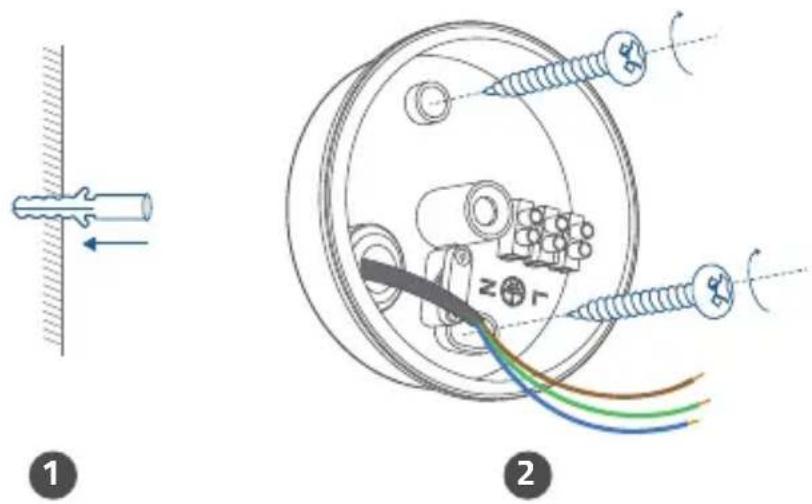

• Bohren Sie bei Wänden aus harten Materialien wie Stuck, Backstein oder Zement Löcher mit einem 6-mm-Bohrer und setzen Sie die mitgelieferten Dübel in die Löcher ein. Verwenden Sie die mitgelieferten Schrauben, um die Anschlussdose an der Wand zu befestigen.

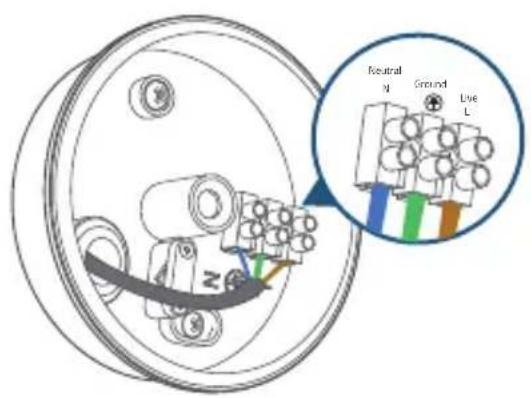

4. Lösen Sie die Schraube mit einem Schlitzschraubendreher. Verbinden Sie

den Neutralleiter (blau)/den Schutzleiter (grün/grün-gelb)/die Phase (braun) mit den entsprechenden Anschlüssen der Anschlussdose. Befestigen Sie sie gründlich, um zu verhindern, dass sie sich lösen.

MONTAGE DER ÜBERWACHUNGSKAMERA MIT

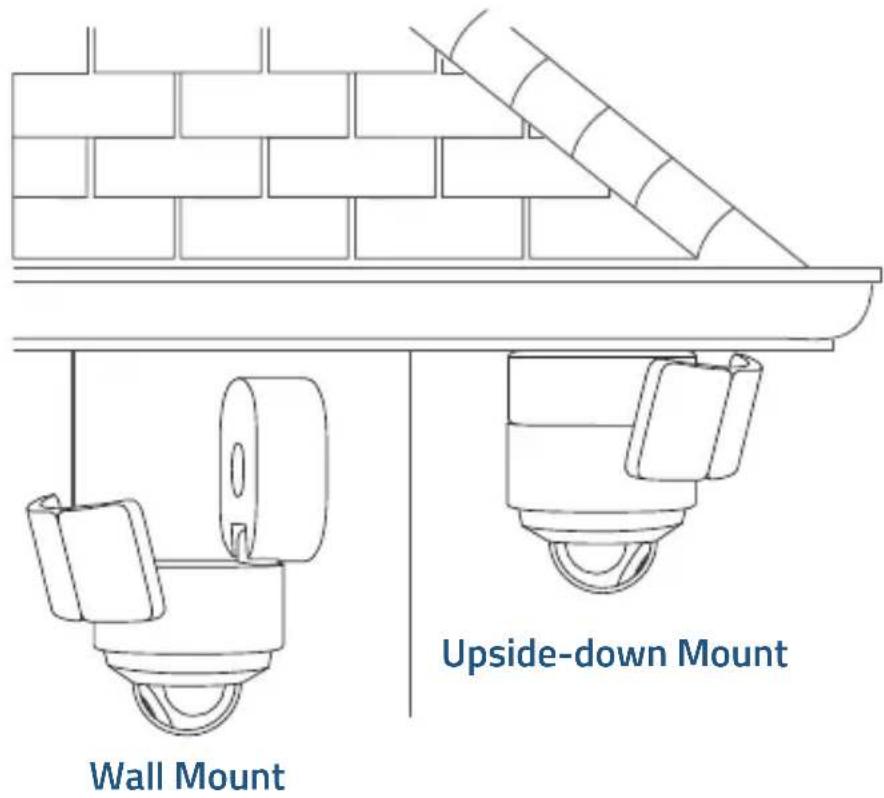

SCHEINWERFER Um den besten Bewegungserkennungsbereich zu gewährleisten, empfehlen wir, die Überwachungskamera mit Scheinwerfer in einem Abstand von 2-3 Metern zum Boden zu installieren. Sie können die Überwachungskamera mit Scheinwerfer verkehrt herum aufhängen oder vertikal an der Wand installieren. Wählen Sie die Installationsmethode, die am besten zur Position der Anschlussdose passt.

Die Überwachungskamera mit Scheinwerfer an einer Wand montieren SCHRITT 1. Vor der Montage

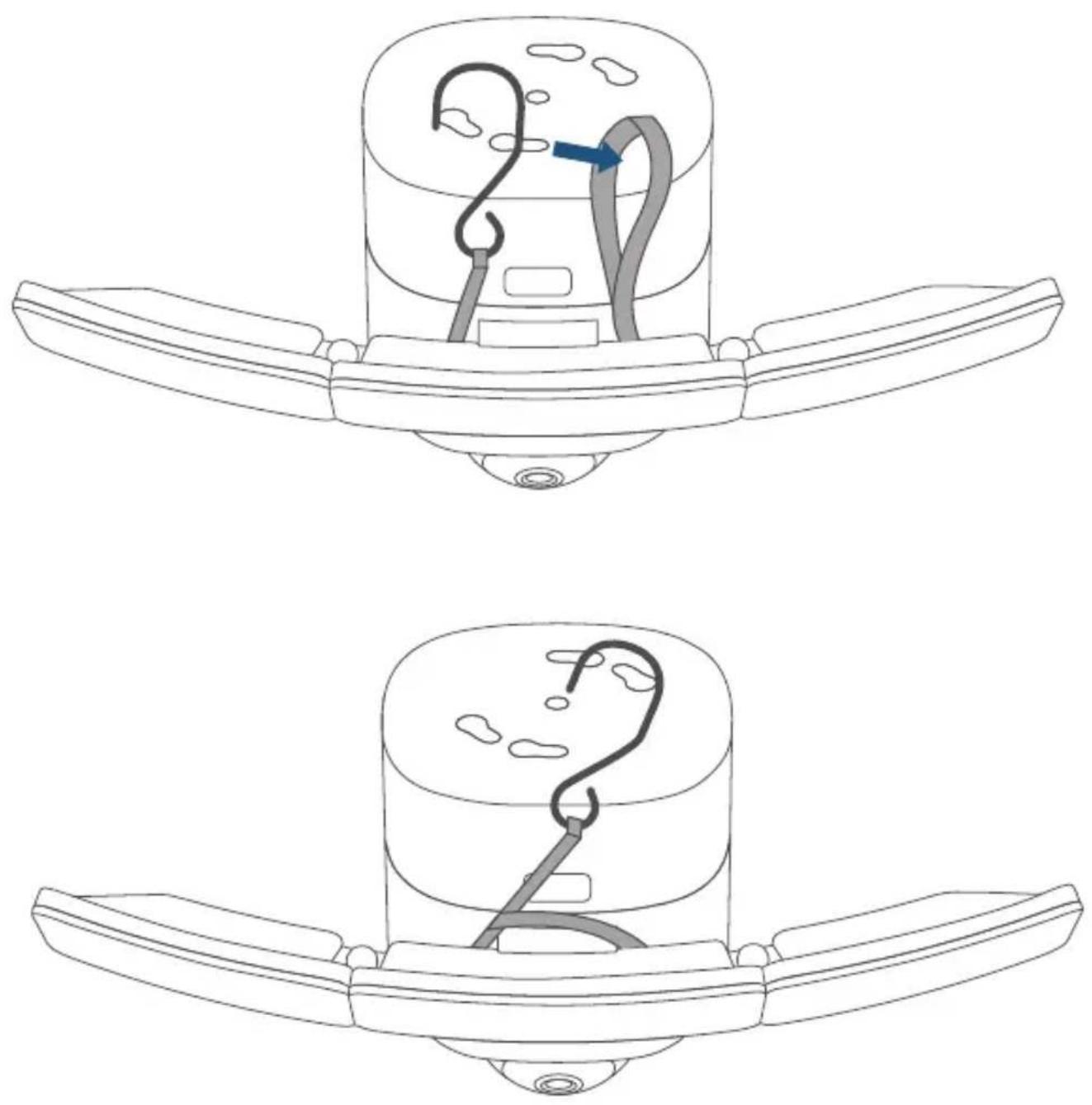

1. Führen Sie den Haken wie abgebildet durch das andere Ende der Schnur.040

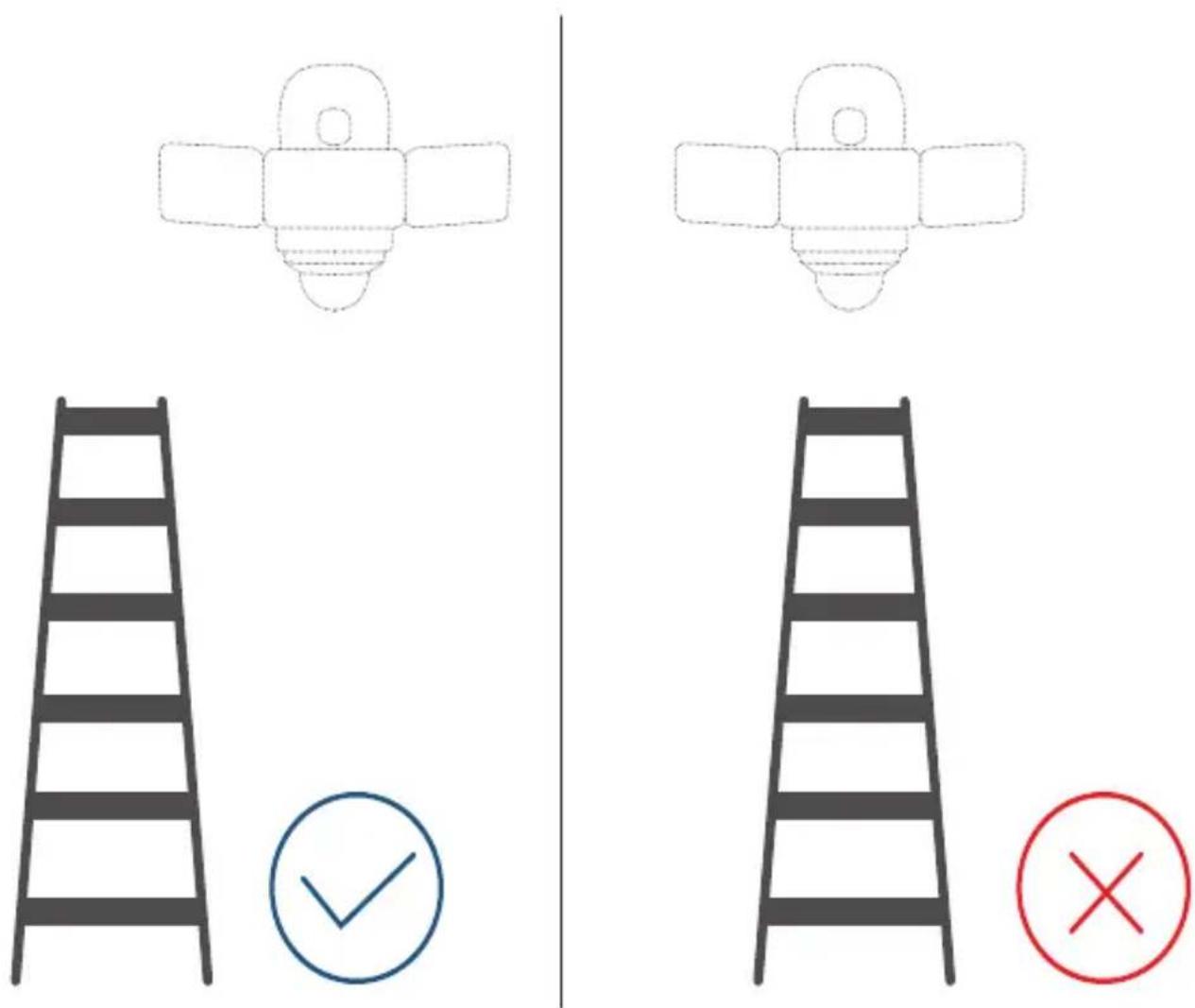

2. Sie benötigen eine Leiter, um die Überwachungskamera mit Scheinwerfer

an der Wand zu befestigen. Achten Sie darauf, dass Sie die Leiter nicht direkt unter der Überwachungskamera mit Scheinwerfer platzieren. Stellen Sie sie wie unten abgebildet links unten oder rechts von der Überwachungskamera mit Scheinwerfer, um die Sicht während der Montage nicht zu beeinträchtigen.DE

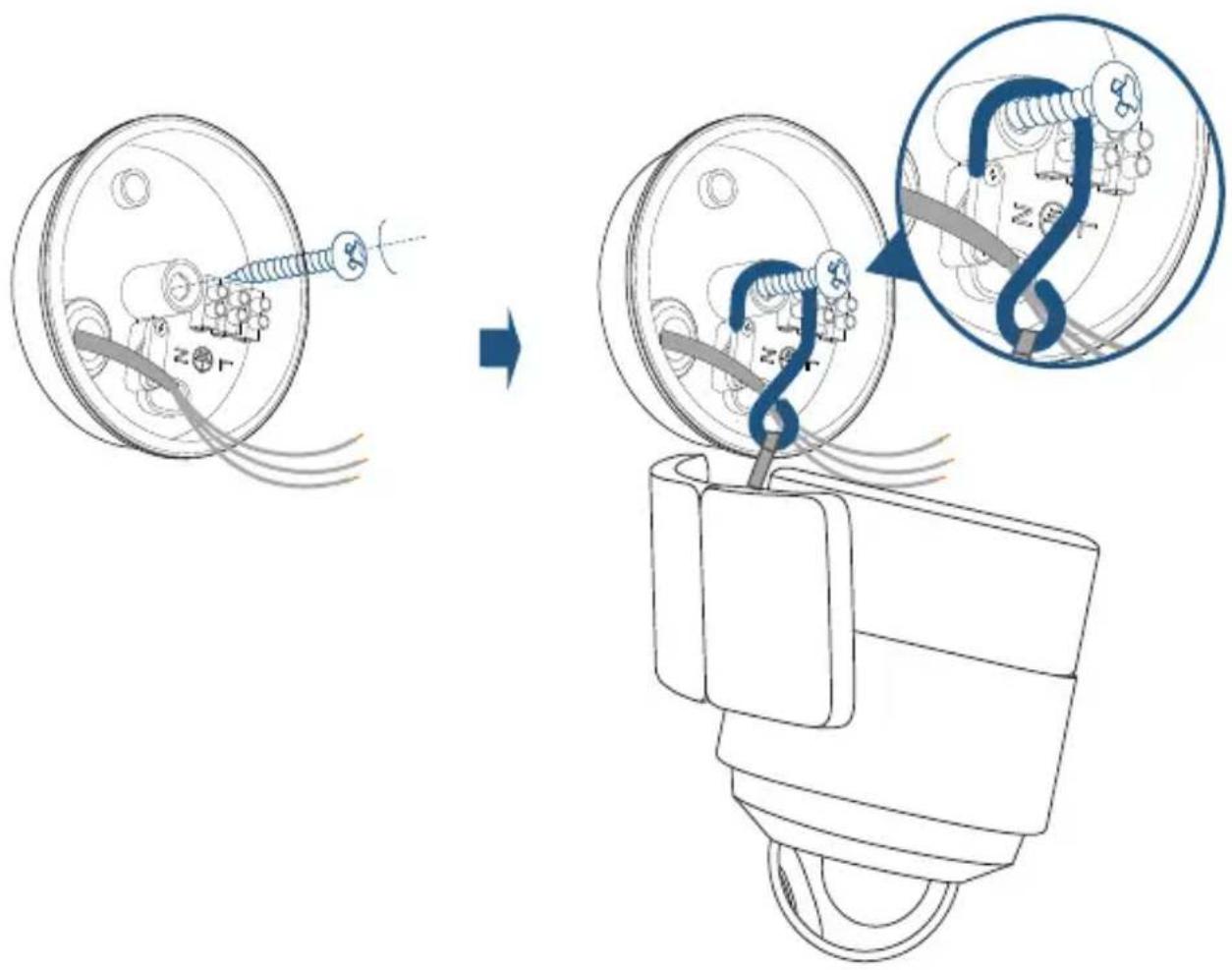

3. Schrauben Sie die mittlere Schraube nur so weit in Mitte der

Anschlussdose, dass sie lang genug ist, um die Überwachungskamera mit Scheinwerfer am mitgelieferten Haken aufzuhängen. SCHRITT 2. Kabel anschließen

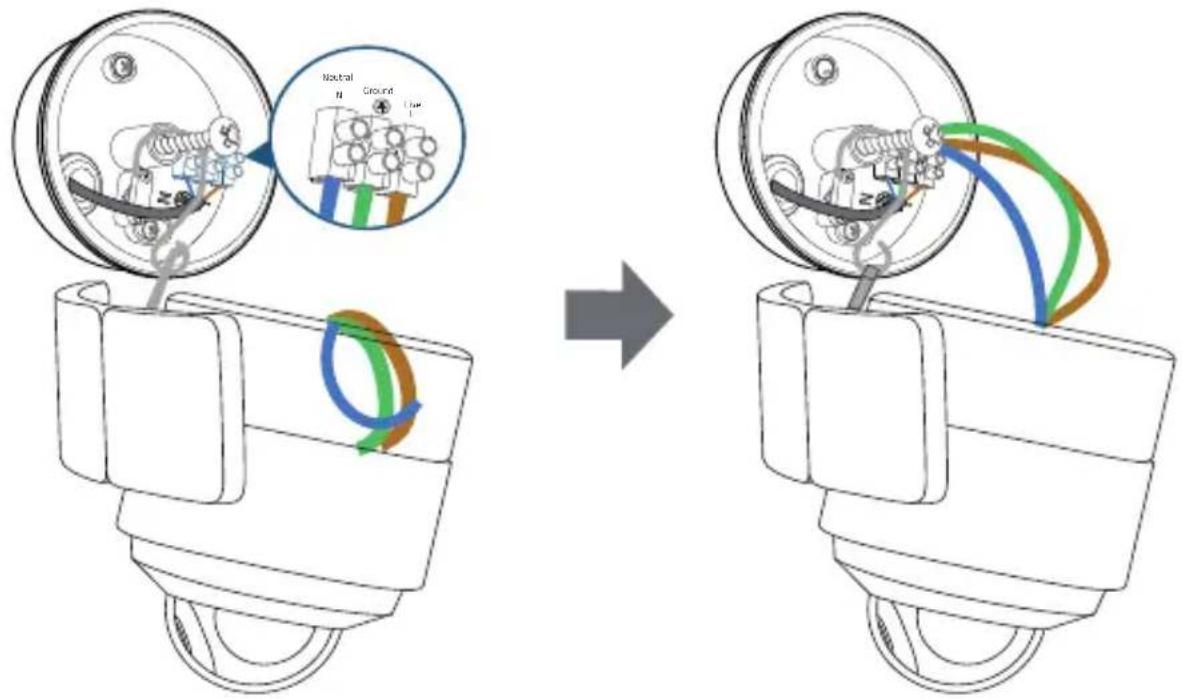

1. Verbinden Sie das Erdungskabel der Überwachungskamera

mit Scheinwerfer mit dem Erdungskabel des Kabelsteckers in der Anschlussdose.042

2. Verbinden Sie das stromführende/neutrale Kabel der

Überwachungskamera mit Scheinwerfer mit dem stromführenden/ neutralen Kabel des entsprechenden Kabelanschlusses in der Anschlussdose.

3. Sichern Sie die Kabel mit einem Schraubendreher.

4. Halten Sie die Überwachungskamera mit Scheinwerfer fest und

entfernen Sie den Haken, die Schnüre und die mittlere Schraube von der Anschlussdose. Dose.

• Wenn Sie Probleme mit dem ordnungsgemäßen Betrieb der Überwachungskamera mit Scheinwerfer haben, wenden Sie sich an einen qualifizierten Techniker.

• Der grüne/grüngelbe, braune und blaue Draht müssen ihren Farben entsprechend angeschlossen werden. Anschlussleitungen und Farben dürfen nicht vertauscht werden.DE

SCHRITT 3. Montage der Überwachungskamera mit Scheinwerfer

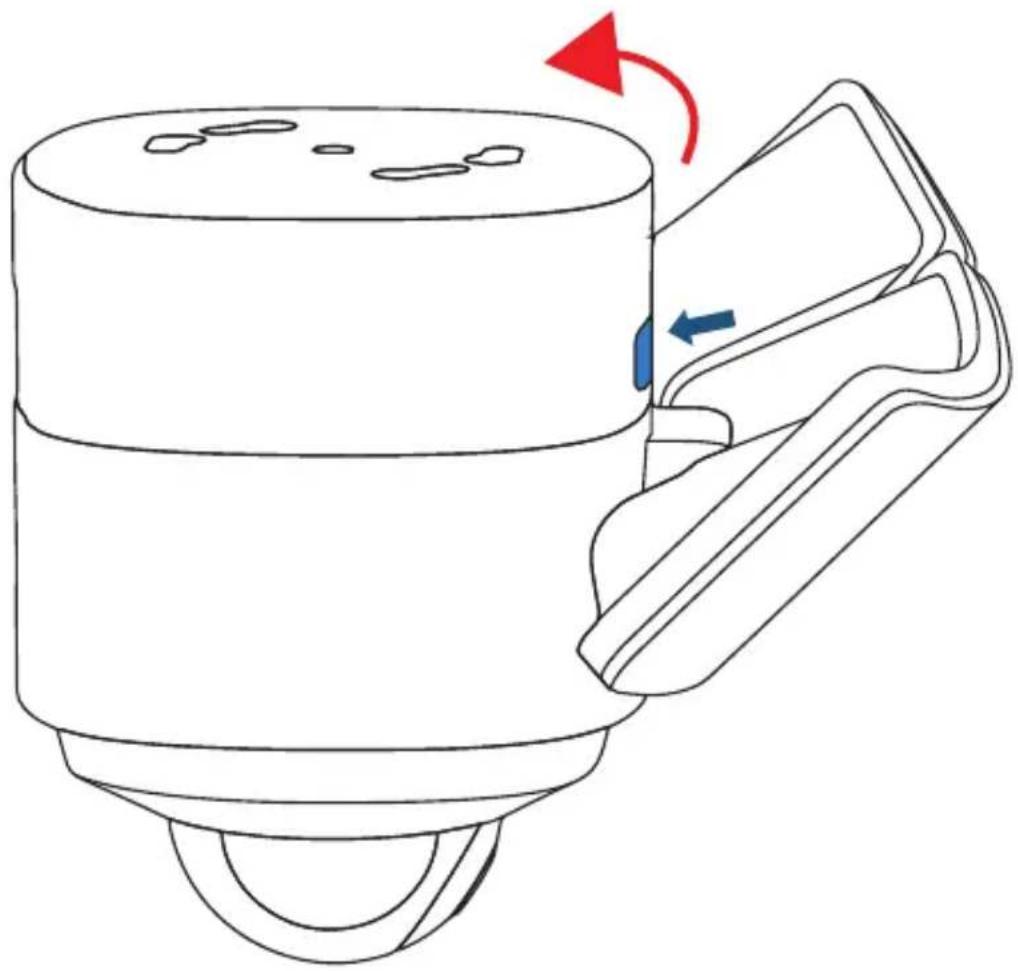

1. Drücken Sie die Taste, um den Montagesockel zu öffnen.

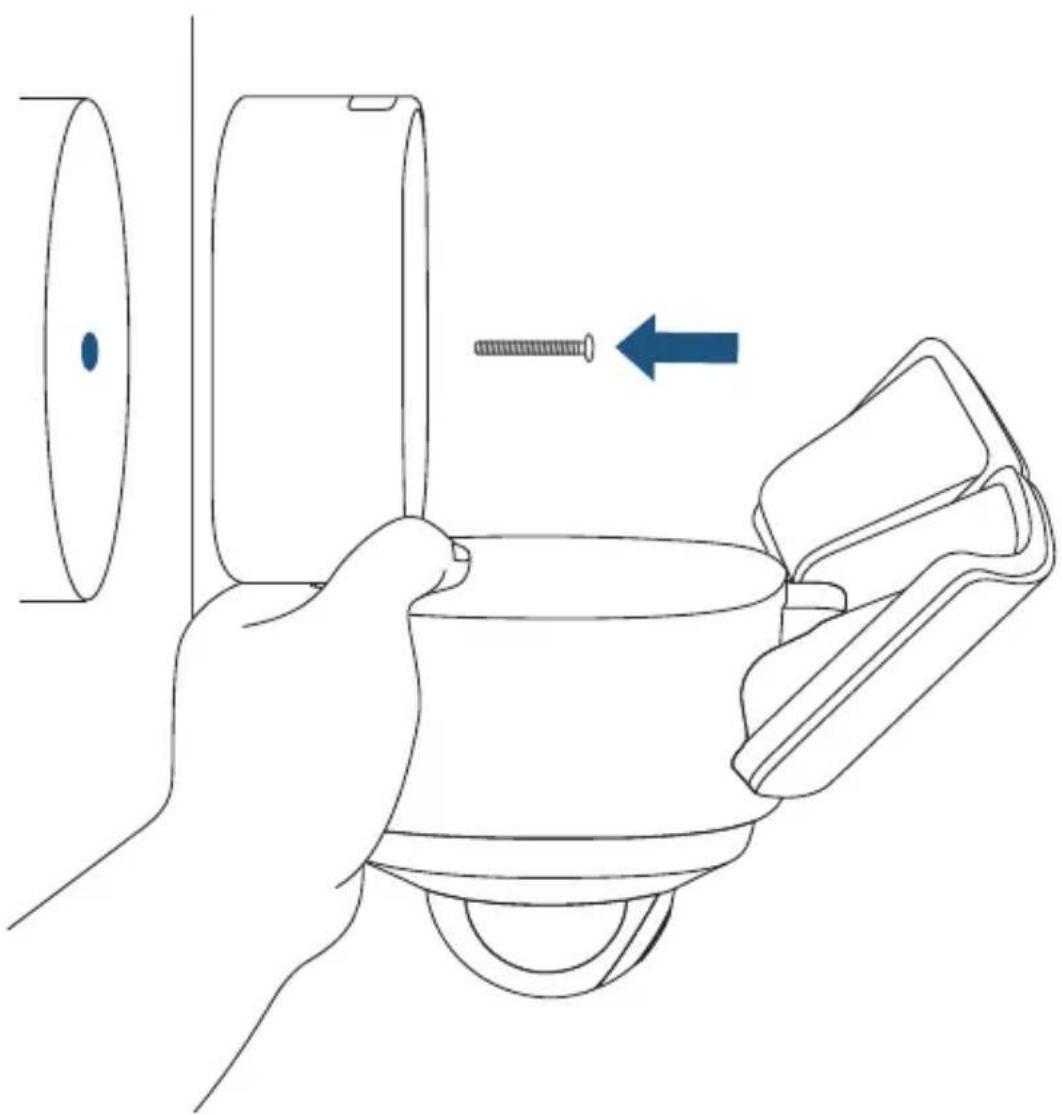

2. Halten Sie den Montagesockel fest, führen Sie die mittlere Schraube

durch die Mitte des Montagesockels und schrauben Sie sie fest. Decken Sie die mittlere Schraube mit der Kappe ab, damit sie nicht rostet.

3. Decken Sie die Zentralschraube mit der entsprechenden Abdeckung ab,

um ein Rosten zu verhindern.044

Die Seitenansicht erleichtert Ihnen das Ausrichten der Schrauben.

4. Stellen Sie den Winkel wie im Abschnitt „Einstellen des

Beleuchtungswinkels” beschrieben ein, um die beste Sicht zu erhalten.

5. Entfernen Sie das Etikett und die Schutzfolie am Scheinwerfer.

6. Schalten Sie die Sicherung im Haus ein.DE

Die Überwachungskamera mit Scheinwerfer an der Decke montieren

1. Befolgen Sie die im Abschnitt „Die Überwachungskamera mit

Scheinwerfer an einer Wand montieren” genannten Schritte, um den Platz für die Montage und den Anschluss der Kabel auszuwählen.

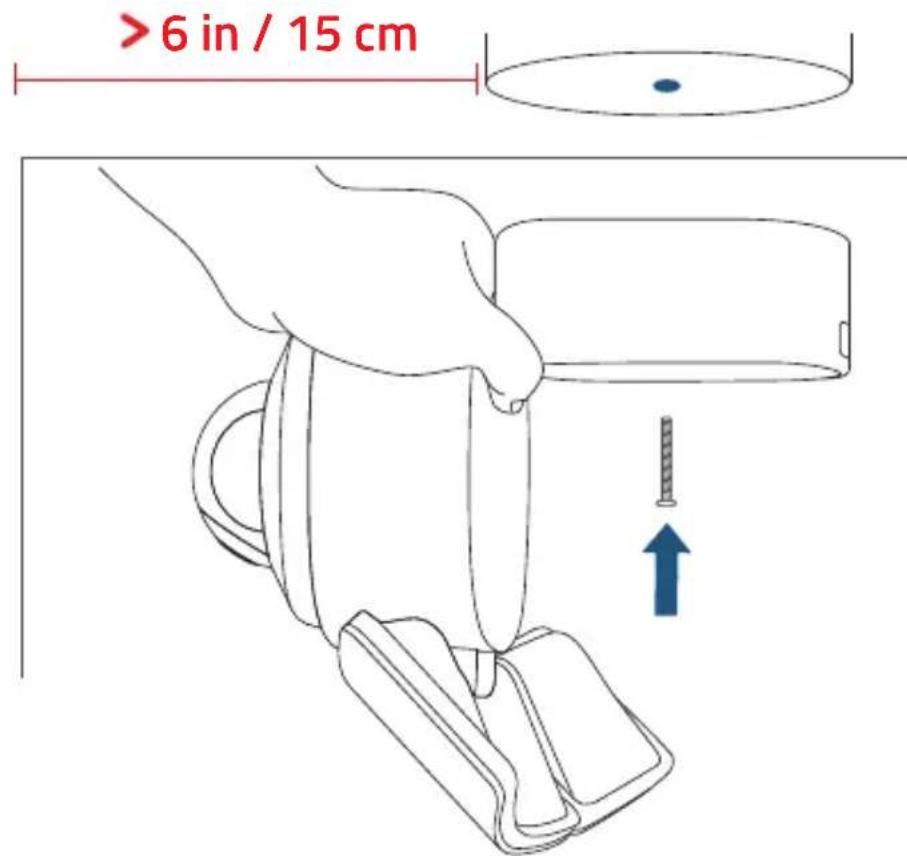

2. Führen Sie die mittlere Schraube durch die Mitte des Montagesockels

und schrauben Sie sie fest.

3. Decken Sie die Zentralschraube mit der entsprechenden Abdeckung ab,

um ein Rosten zu verhindern. 6 in / 15 cm Halten Sie bei der Montage der Überwachungskamera mit Scheinwerfer einen Abstand von mehr als 15 cm zur Seitenwand ein.044

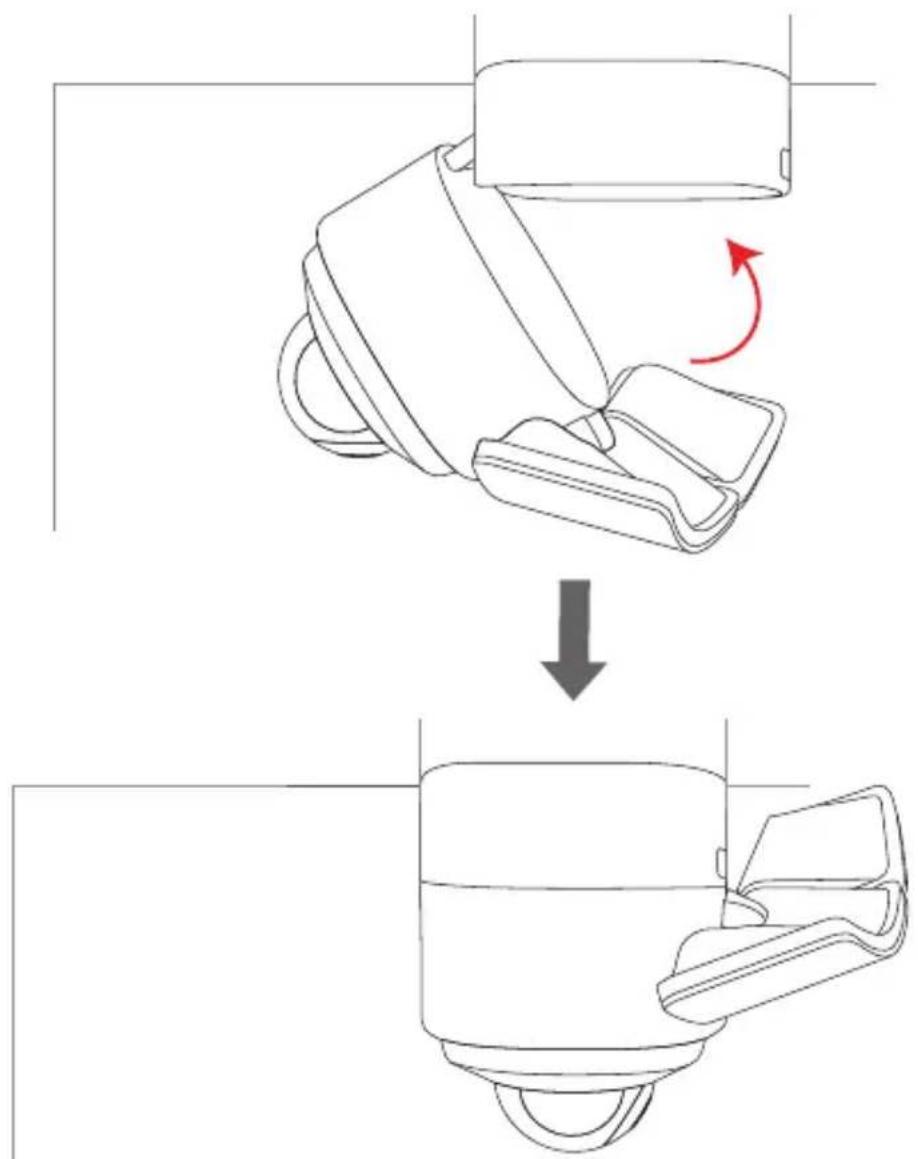

4. Rasten Sie die Kamera auf ihrem Sockel ein.

5. Stellen Sie den Winkel wie im Abschnitt „Einstellen des

Beleuchtungswinkels” beschrieben ein, um die beste Sicht zu erhalten.

6. Entfernen Sie das Etikett und die Schutzfolie am Scheinwerfer.

7. Schalten Sie die Sicherung im Haus ein.DE

Wenn die Flutlichtkamera nicht eingeschaltet ist, schalten Sie die Sicherung aus, bevor Sie die Verkabelung der Überwachungskamera mit Scheinwerfer überprüfen. Um das Risiko eines Stromschlags, einer Verletzung oder des Todes zu vermeiden, gehen Sie bei Arbeiten mit Elektrizität immer vorsichtig vor. Denken Sie daran, einen professionellen Elektriker zu beauftragen, wenn Sie sich bei Arbeiten an der elektrischen Verkabelung nicht sicher fühlen.

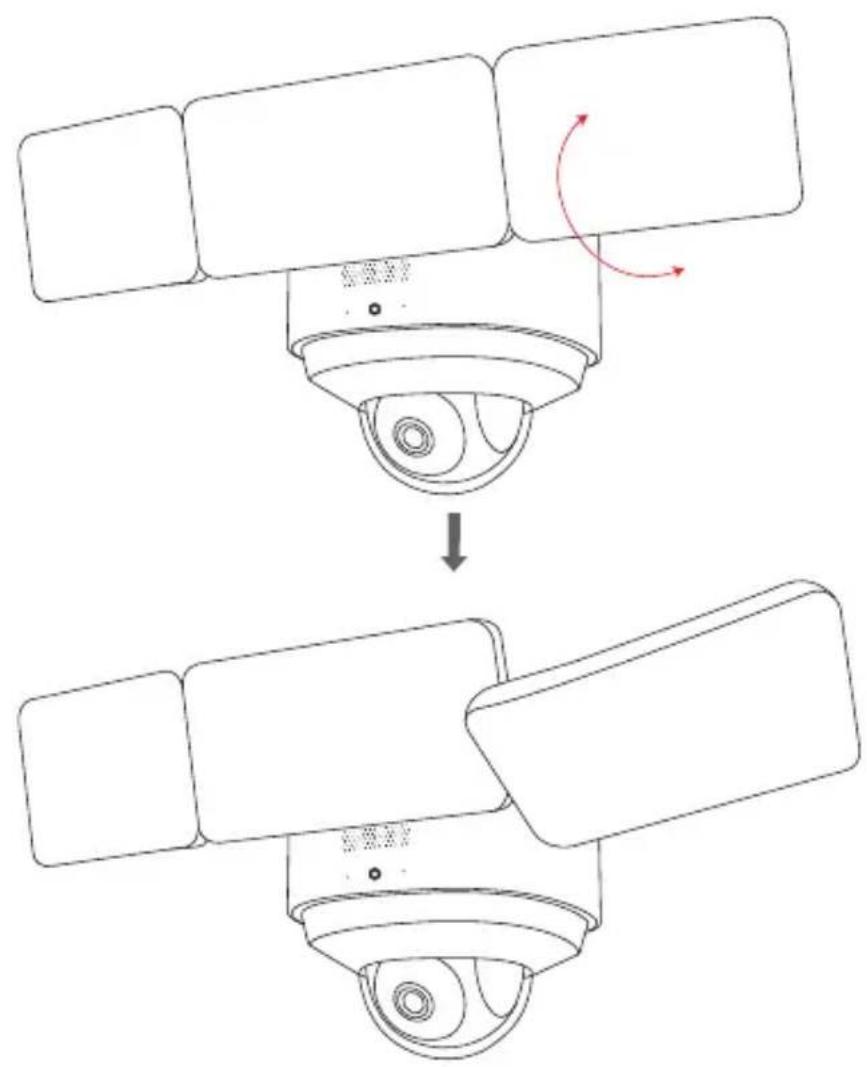

EINSTELLEN DES BELEUCHTUNGSWINKELS

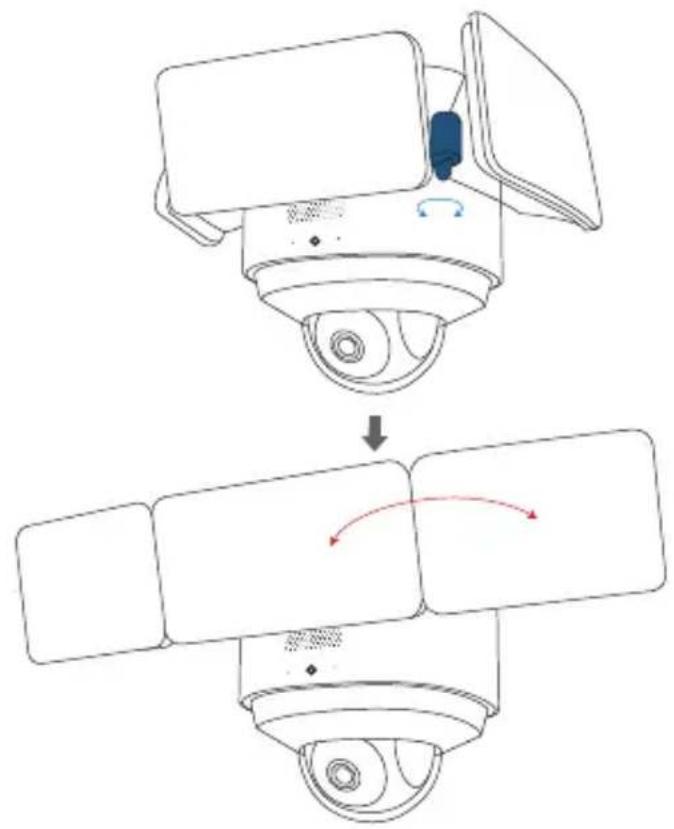

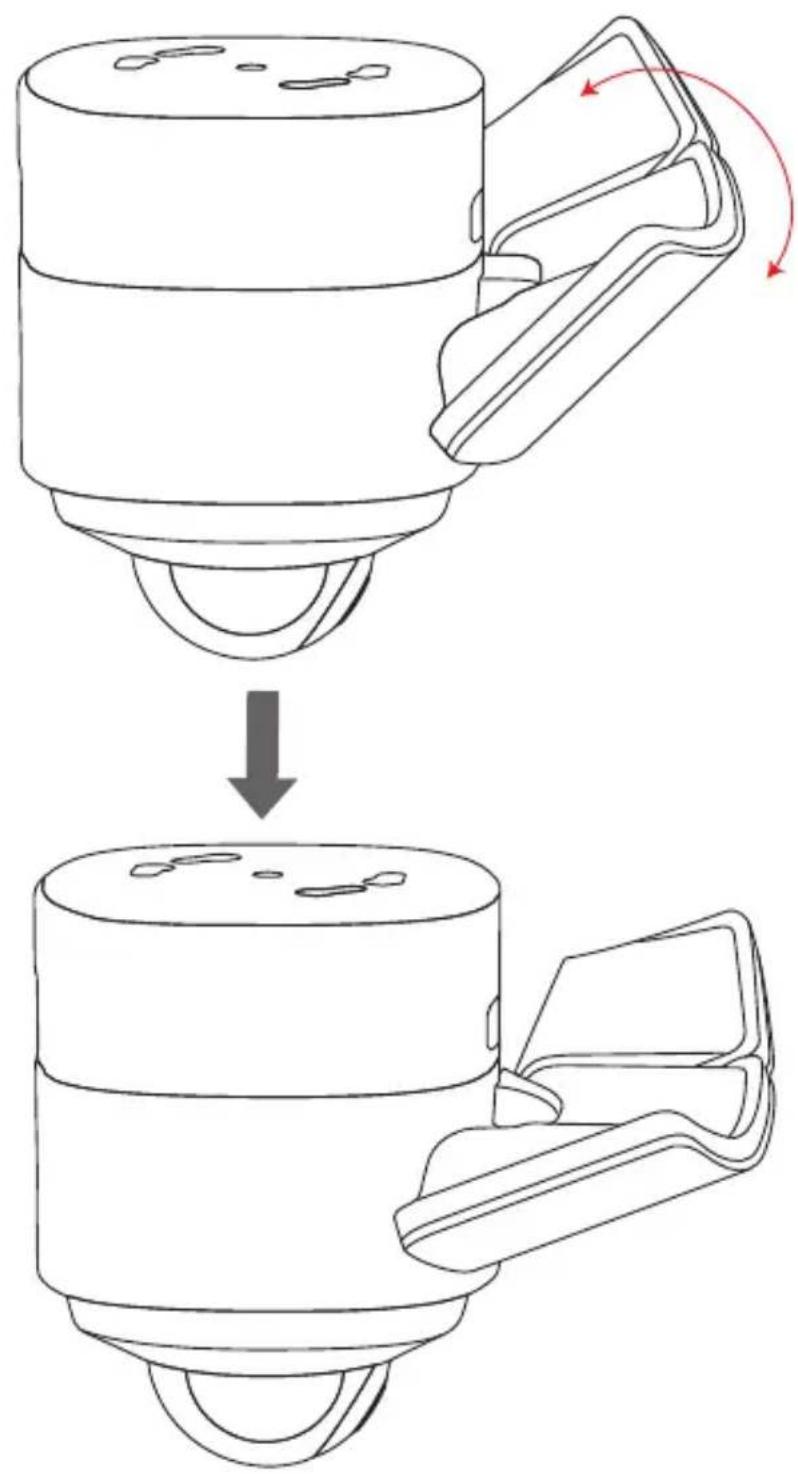

1. Drehen Sie die Knöpfe gegen den Uhrzeigersinn, um das

Scheinwerferlicht zu verlängern. Stellen Sie das Flutlicht horizontal ein und ziehen Sie die Knöpfe fest, indem Sie sie im Uhrzeigersinn drehen.046

2. Ziehen Sie den Scheinwerfer manuell in der Mitte herunter.

3. Ziehen Sie den Scheinwerfer manuell an der Seite herunter.

Um zu überprüfen, ob die Überwachungskamera mit Scheinwerfer funktioniert, vergewissern Sie sich, dass die LED-Anzeige durchgehend weiß leuchtet. Informationen zur Fehlerbehebung finden Sie im Abschnitt Hilfe in der eufy Security-App. Auf der App-Seite erfahren Sie, was die Statusanzeigen der LED-Anzeige bedeuten.048

HINWEIS Dieses Produkt erfüllt die Anforderungen der Europäischen Gemeinschaft an Funkstörungen. Konformitätserklärung Anker Innovations Limited erklärt hiermit, dass dieses Gerät die grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinie 2014/53/EG erfüllt. Die Konformitätserklärung finden Sie auf der Website https://uk.eufylife.com/ Aufgrund des verwendeten Gehäusematerials darf das Produkt nur an eine USB-Schnittstelle der Version 2.0 oder höher angeschlossen werden. Der Anschluss an sog. Power-USB ist verboten. Verwenden Sie das Gerät nicht in Umgebungen mit zu hoher oder zu niedriger Temperatur; setzen Sie das Gerät niemals starker Sonneneinstrahlung oder einer zu feuchten Umgebung aus. Die geeignete Temperatur für das Produkt und das Zubehör ist -20 °C bis 60 °C. Stellen Sie das Gerät in einer Umgebung mit normaler Raumtemperatur und angemessener Belüftung auf. Es wird empfohlen, das Gerät in einer Umgebung mit einer Temperatur im Bereich von 5 °C~25 °C zu laden. Informationen zur HF-Exposition: Die maximal zulässige Exposition (MPE) wurde basierend auf einem Abstand von d = 20 cm zwischen dem Gerät und dem menschlichen Körper berechnet. Um die Anforderungen in Bezug auf die HF-Belastung zu erfüllen, muss zwischen dem Gerät und dem menschlichen Körper ein Abstand von mindestens 20 cm bestehen. VORSICHT! BEI AUSTAUSCH DES AKKUS DURCH EINEN UNGEEIGNETEN AKKUTYP BESTEHT EXPLOSIONSGEFAHR. GEBRAUCHTE BATTERIEN ENTSPRECHEND DEN ANWEISUNGEN ENTSORGEN. WLAN-Betriebsfrequenzbereich: 2412 ~ 2472 MHz für die EU; Maximale WLAN-Ausgangsleistung: 19.85 dBm (EIRP für 2,4 G). Bluetooth-Betriebsfrequenzbereich: 2402~2480 MHz; Maximale Bluetooth-Ausgangsleistung: 4.81 dBm (EIRP). Anker Innovations Deutschland GmbH I Georg-Muche-Straße 3, 80807 München, Deutschland Dieses Produkt ist mit hochwertigen Materialien und Komponenten für Recycling und Wiederverwertung konzipiert. Dieses Symbol bedeutet, dass das Produkt nicht als Hausmüll entsorgt werden darf, sondern einer angemessenen Sammelstelle für das Recycling zugeführt werden muss. Durch das ordnungsgemäße Entsorgen und Recyceln tragen Sie zum Schutz natürlicher Ressourcen und zur Vermeidung von Umwelt- und Gesundheitsschäden bei. Weitere Informationen zum Entsorgen und Recyceln dieses Produkts erhalten Sie von Ihrer Gemeindeverwaltung, Ihrem zuständigen Entsorgungsdienst oder dem Geschäft, in dem Sie dieses Produkt erworben haben.ES
