MANUAL DE USUARIO Video Doorbell 2K (BatteryPowered) Set eufy

INSTRUCCIONES DE SEGURIDAD 50

QUÉ HAY EN LA CAJA 50

DESCRIPCIÓN DEL PRODUCTO 51

DECLARACIONES 52 ENCENDIDO DE LA CÁMARA CON FOCOS 54 CONFIGURACIÓN DE LA CÁMARA CON FOCOS 55 PREPARACIÓN DE LA CÁMARA CON FOCOS PARA LA INSTALACIÓN 56 INSTALACIÓN DE LA CAJA DE CONEXIONES 57 MONTAJE DE LA CÁMARA CON FOCOS 60

AJUSTE DEL ÁNGULO DE ILUMINACIÓN 69

INSTRUCCIONES DE SEGURIDAD

• Desconecte la corriente en el fusible o disyuntor antes de la instalación.

• No instale el producto cerca de superficies inflamables.

• Para evitar el riesgo de descargas eléctricas, lesiones o incluso muerte, tenga siempre cuidado al trabajar con electricidad.

• Consulte a un electricista autorizado si no se siente cómodo trabajando con cableado eléctrico.

• Asegúrese de que la cámara con focos esté correctamente conectada a tierra.

• La cámara con focos debe instalarse en una pared y a una caja de conexiones con certificación UL.

eufy Floodlight Cam 2 Pro (T8423) Cable de carga Tornillo central Tapa del tornillo central Tornillos de la placa Caja de conexiones Instalación de gancho y cuerdaES

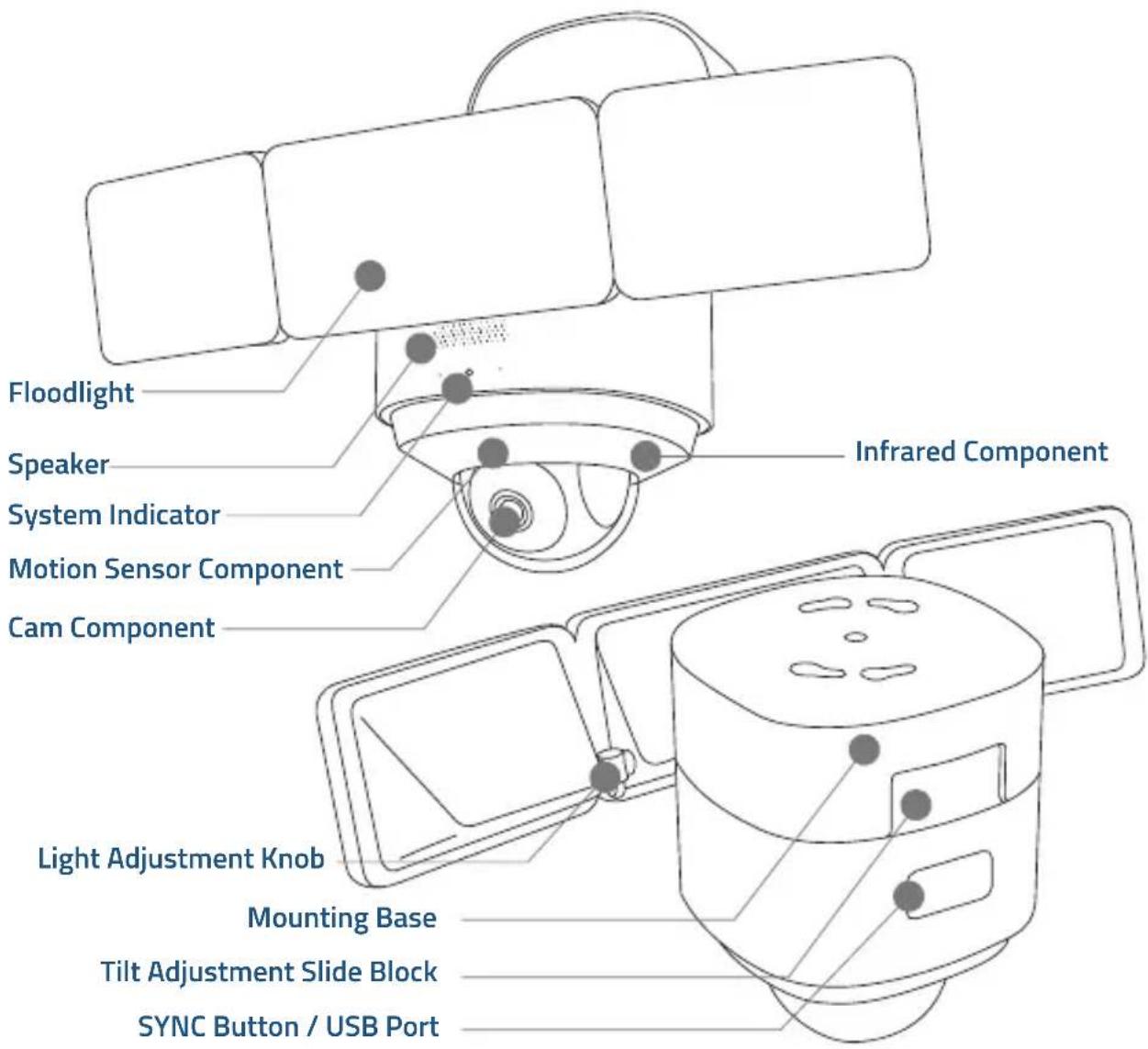

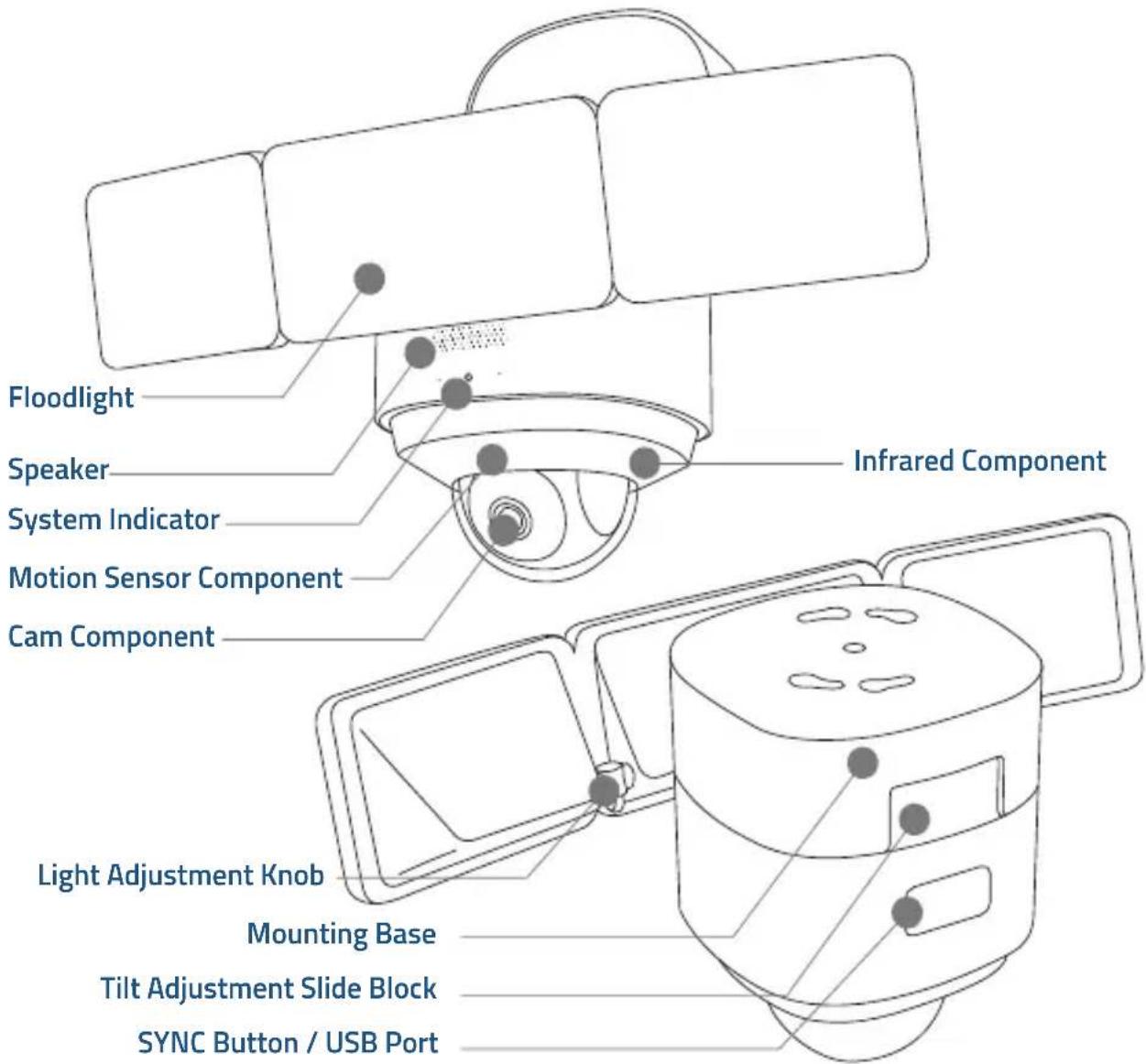

DESCRIPCIÓN DEL PRODUCTO

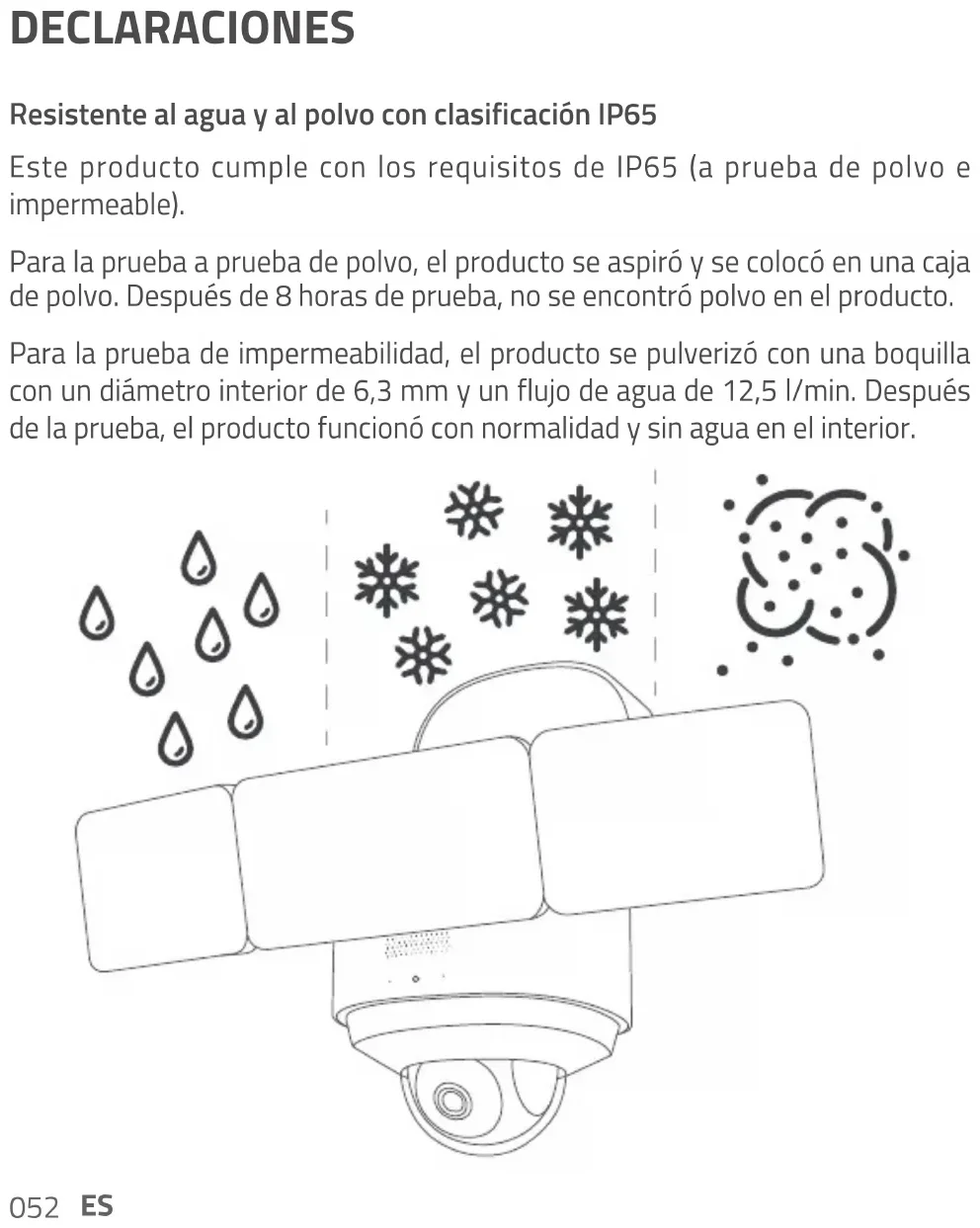

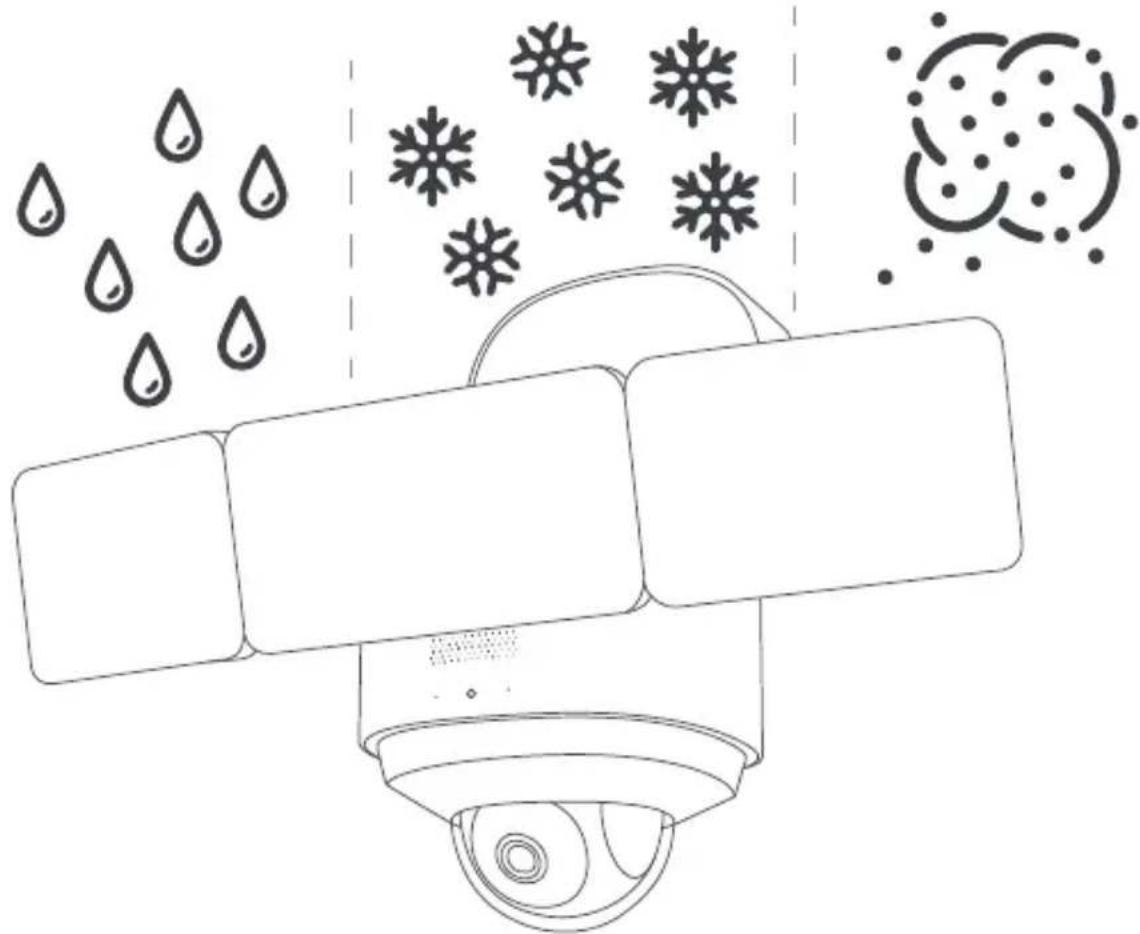

DECLARACIONES Resistente al agua y al polvo con clasificación IP65 Este producto cumple con los requisitos de IP65 (a prueba de polvo e impermeable). Para la prueba a prueba de polvo, el producto se aspiró y se colocó en una caja de polvo. Después de 8 horas de prueba, no se encontró polvo en el producto. Para la prueba de impermeabilidad, el producto se pulverizó con una boquilla con un diámetro interior de 6,3 mm y un flujo de agua de 12,5 l/min. Después de la prueba, el producto funcionó con normalidad y sin agua en el interior.ES

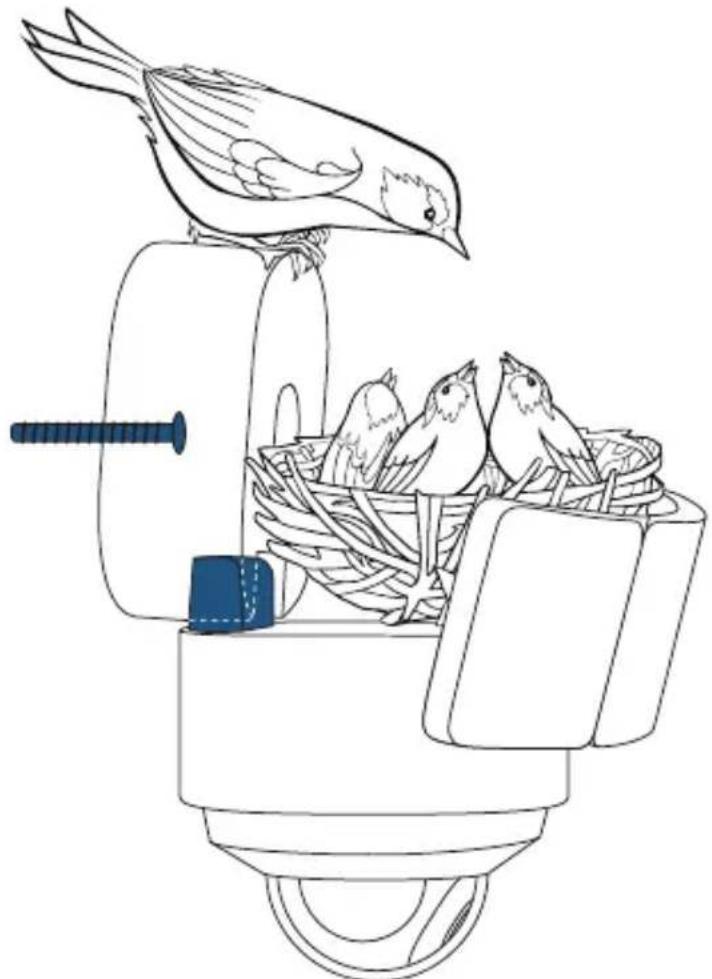

Anticorrosión La superficie metálica del producto está galvanizada y puede sobrevivir a la exposición continua a la niebla salina a 35°C +/-2 °C (humedad relativa: del 90% al 95%) con una concentración de sal de NaCl al 5% durante 48 horas en la prueba de niebla salina. Ensayos de carga El soporte en forma de L y el tornillo central del producto están hechos de acero SUS304 y han superado las pruebas de fiabilidad y durabilidad de grado industrial para exteriores. NOTA: El peso total del producto es de 2,2 kg y el soporte en forma de L y el tornillo central son suficientemente fuertes para soportar una carga de 10 kg. 10kg054

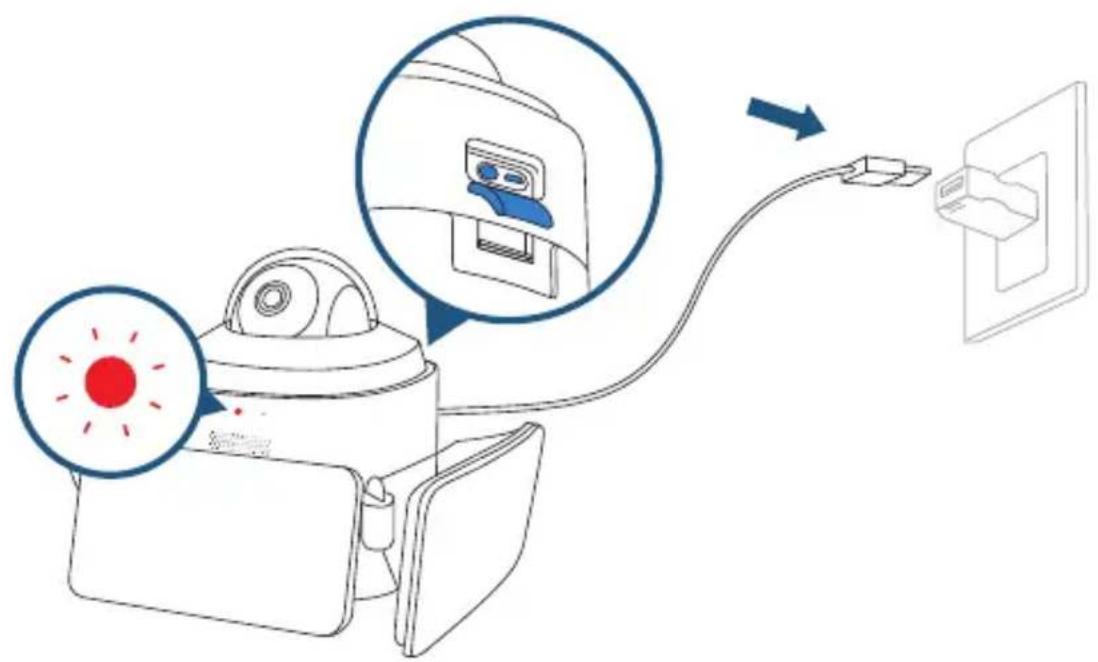

ENCENDIDO DE LA CÁMARA CON FOCOS Para evitar rayar la cámara con focos, no despegue todavía la película protectora

Coloque la cámara con focos en la dirección que se muestra sobre una mesa y abra la tapa del puerto USB. Conecte el dispositivo a una fuente de alimentación en el interior de la vivienda usando el cable de carga micro-USB y un adaptador de corriente (5V/1A, no incluido). Espere 1 minuto o hasta que el indicador LED parpadee en rojo. Los focos solo se iluminarán si están en modo de alimentación por cable. La conexión alimentada por USB se utiliza para configurar la cámara de forma segura en el interior de la vivienda.ES

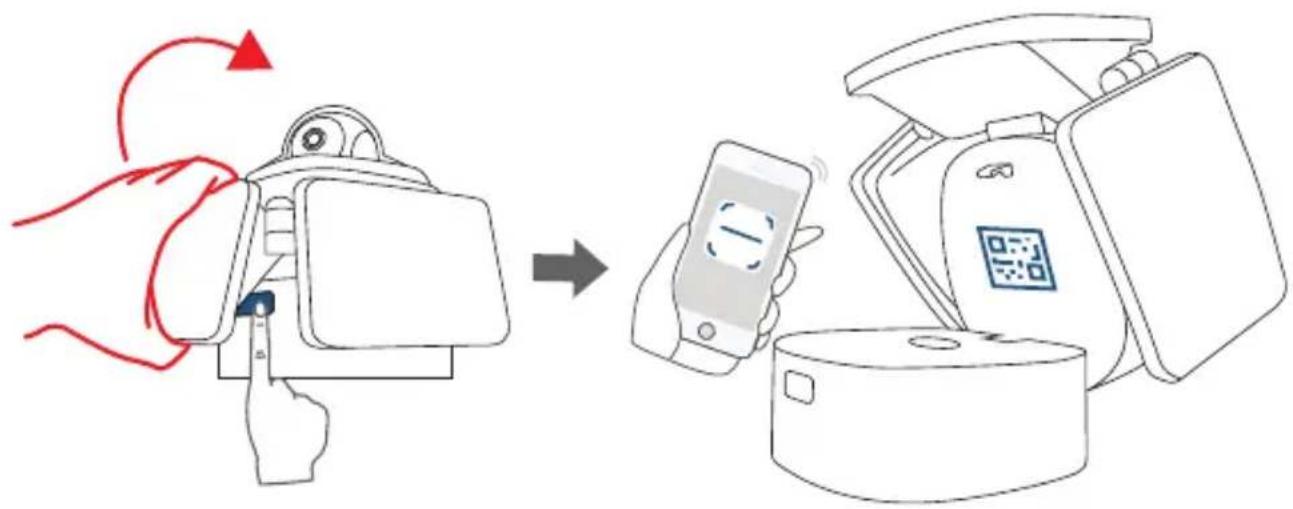

CONFIGURACIÓN DE LA CÁMARA CON FOCOS Mantenga presionado el botón para abrir la base de montaje y busque un código QR. Descargue la aplicación eufy Security de la App Store (dispositivos iOS) o de Google Play (dispositivos Android). Inicie sesión o regístrese para conseguir una cuenta de eufy Security y siga las instrucciones en pantalla para completar la configuración.056

Compruebe que puede transmitir vídeo en directo desde la cámara con focos antes de proceder al montaje. Si el LED de la cámara con focos sigue parpadeando en rojo, significa que el foco no está conectado a Internet. Compruebe que la señal de Wi- Fi sea lo bastante fuerte en la ubicación deseada. De no ser así, puede plantearse acercar el router inalámbrico a la cámara con focos o utilizar un extensor de alcance Wi-Fi. PREPARACIÓN DE LA CÁMARA CON FOCOS

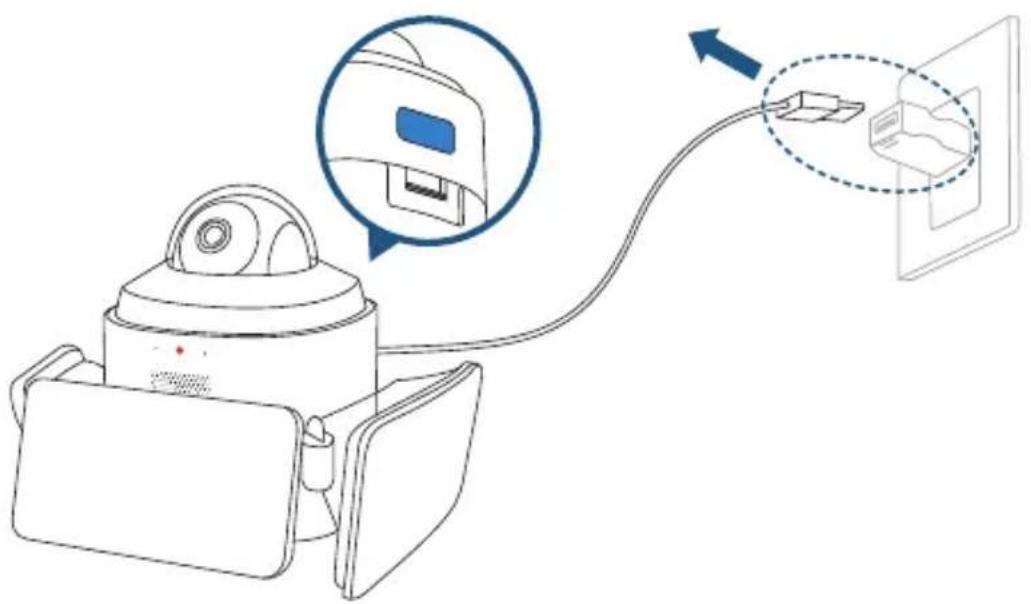

1. Desenchufe el adaptador de corriente. Cierre la base de montaje y la tapa

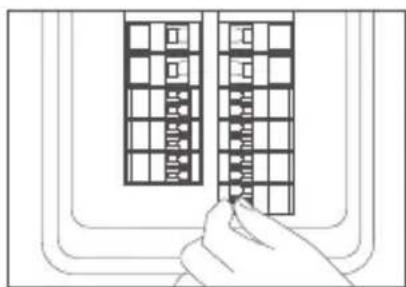

2. Desconecte el disyuntor correspondiente de la vivienda. Pruebe a

encender y apagar las luces para asegurarse de que la electricidad de la vivienda esté desconectada correctamente.ES

Para evitar el riesgo de descargas eléctricas, lesiones o incluso muerte, tenga siempre cuidado al trabajar con electricidad. INSTALACIÓN DE LA CAJA DE CONEXIONES

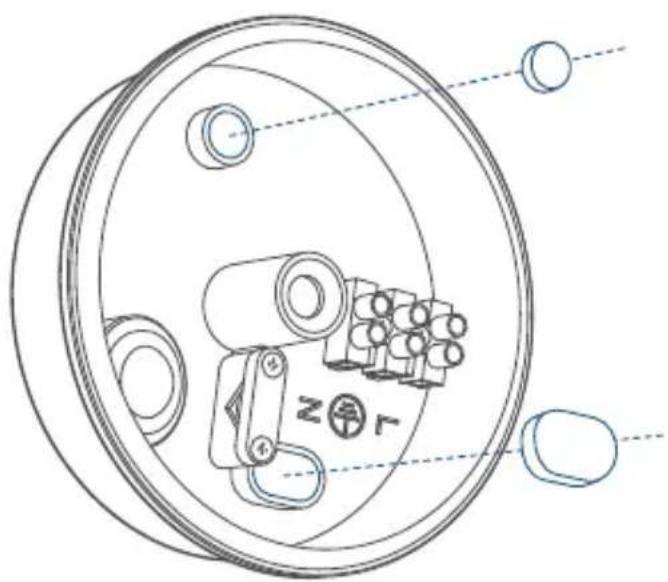

1. Retire los tapones de goma señalados en la siguiente ilustración.058

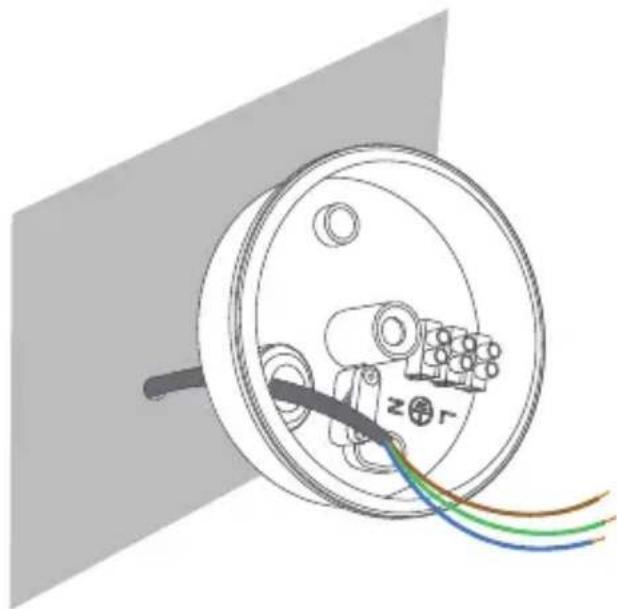

Pase el cable existente a través del agujero. Si no dispone de cables existentes en el exterior, contacte con un electricista cualificado para realizar el cableado.

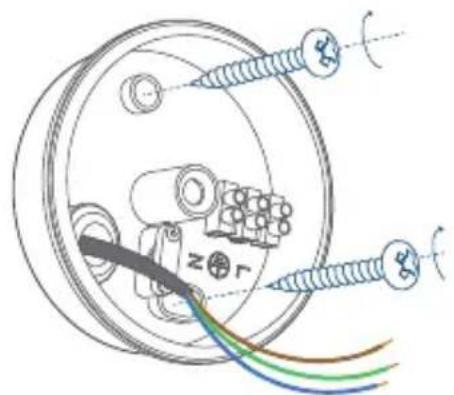

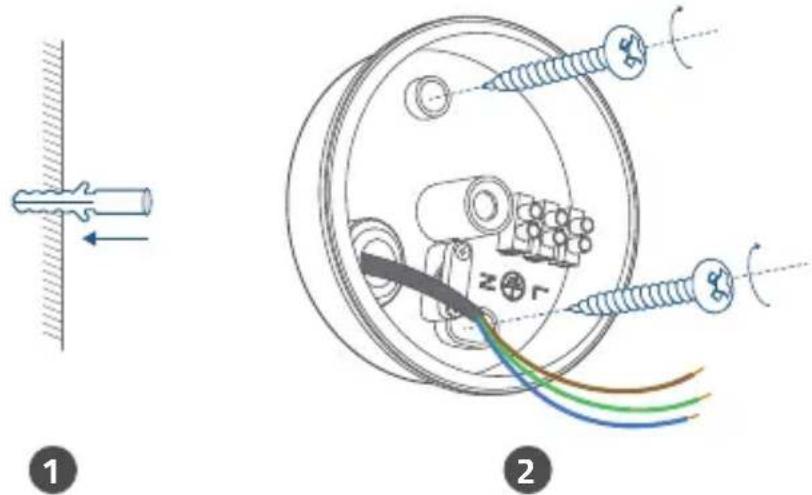

3. Instale la caja de conexiones:

• Oriente los dos orificios de montaje verticalmente para garantizar un montaje estable.

• En paredes de madera, NO taladre agujeros. Utilice los tornillos suministrados para fijar la caja de conexiones a la pared.ES

• En paredes construidas con materiales duros como hormigón, ladrillo o estuco, taladre orificios con una broca de 6 mm (15/64 pulg.) y, a continuación, inserte en los orificios los tacos suministrados. Utilice los tornillos suministrados para fijar la caja de conexiones a la pared.

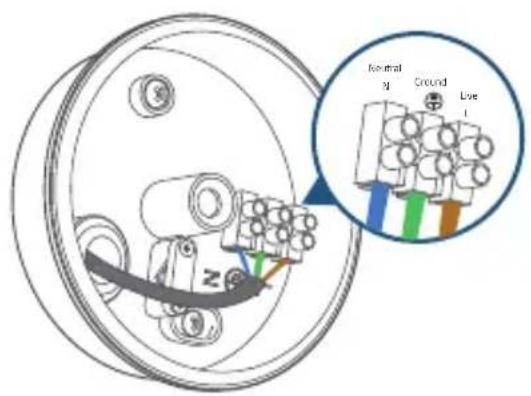

4. Desenrosque el tornillo con un destornillador de punta plana. Conecte

los cables neutro (azul) / tierra (verde / verde y amarillo) / fase (marrón) a los respectivos conectores de los cables neutro / tierra / fase en la caja de conexiones. Asegure los cables firmemente para evitar que se suelten.

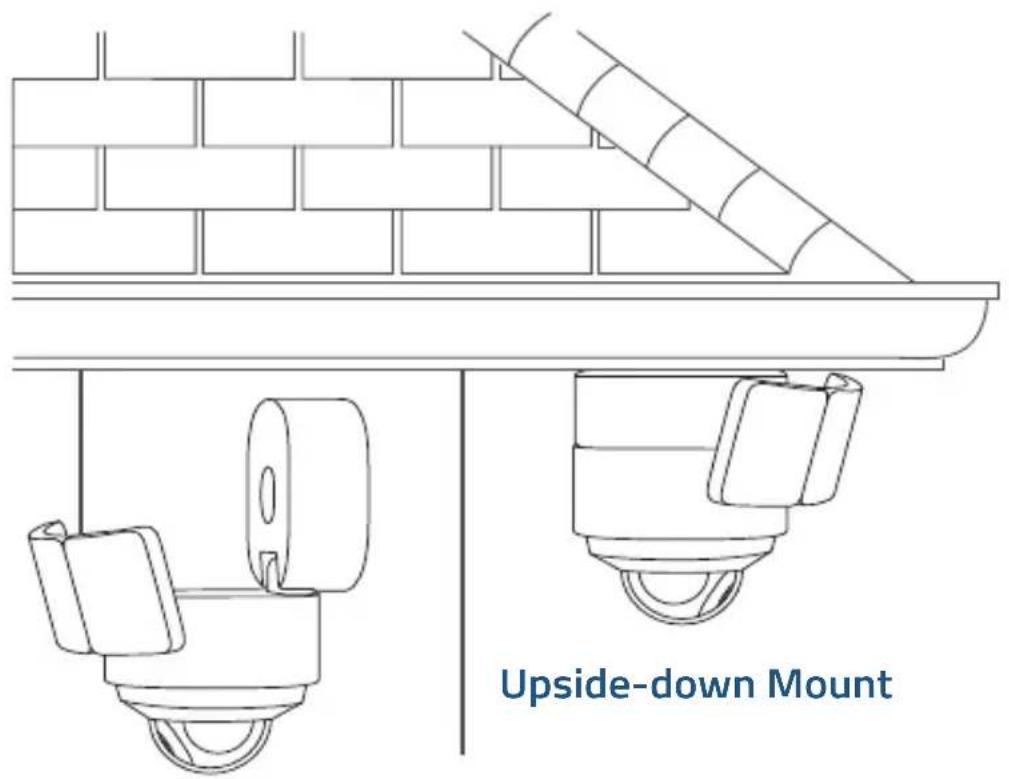

MONTAJE DE LA CÁMARA CON FOCOS Para garantizar el mejor rango de detección de movimiento, recomendamos instalar la cámara con focos a 2-3 metros del suelo. Puede colgar la cámara con focos boca abajo o instalarla verticalmente en la pared. Seleccione el método de instalación que mejor se adapte a la posición de su caja de conexiones.

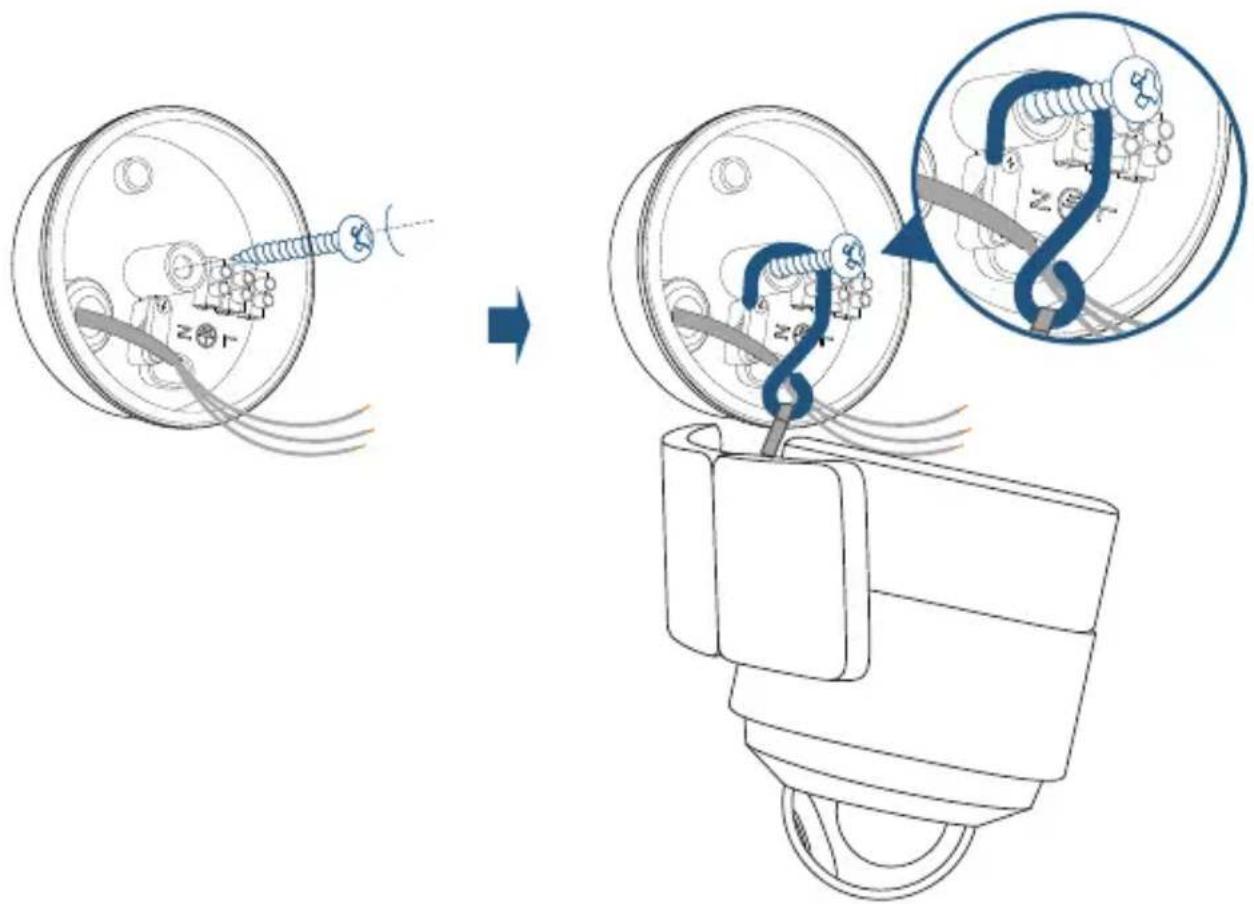

Montaje de la cámara con focos en una pared PASO 1. Antes del montaje

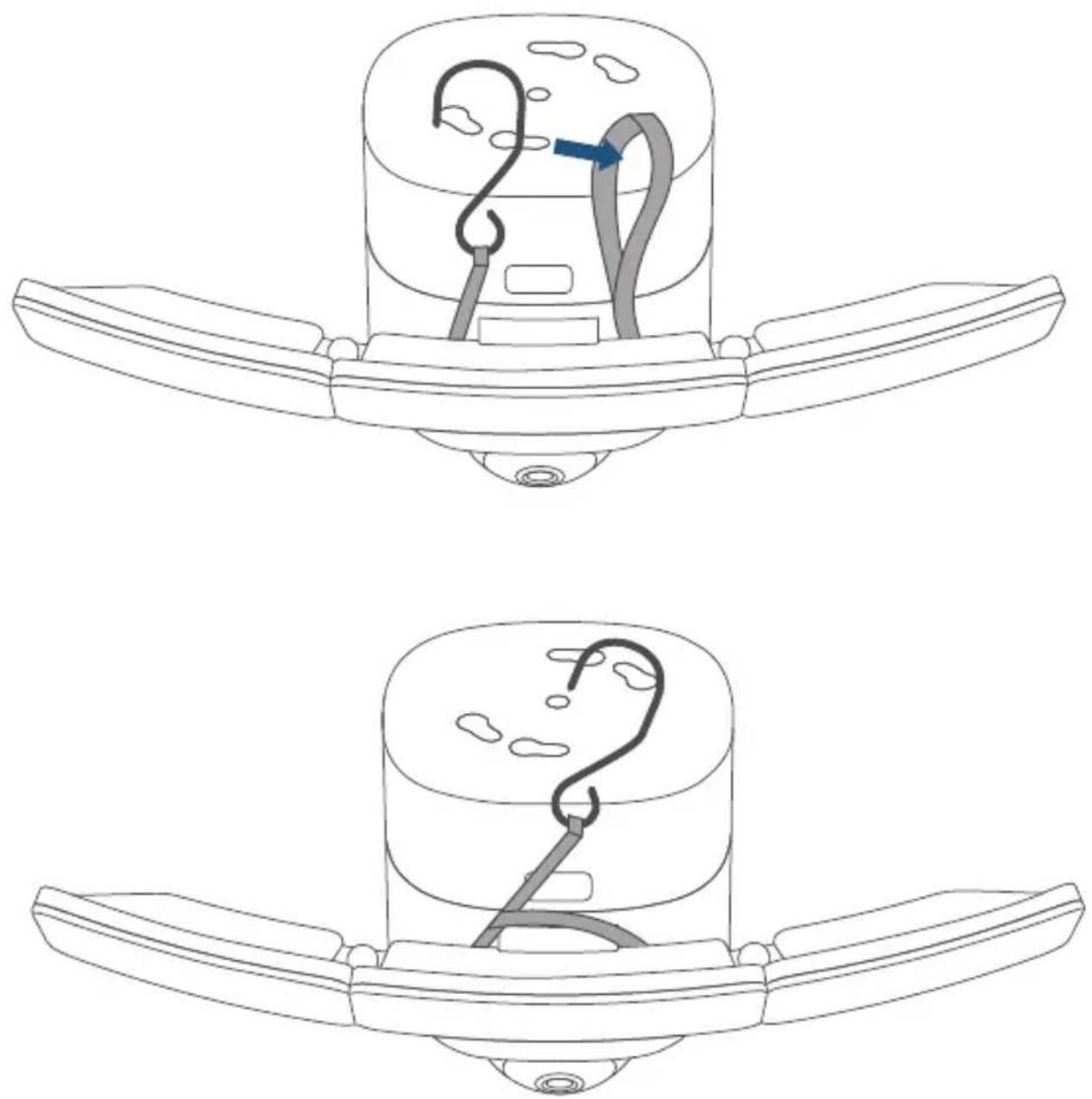

1. Pase el gancho por el otro extremo de la cuerda como se muestra en la

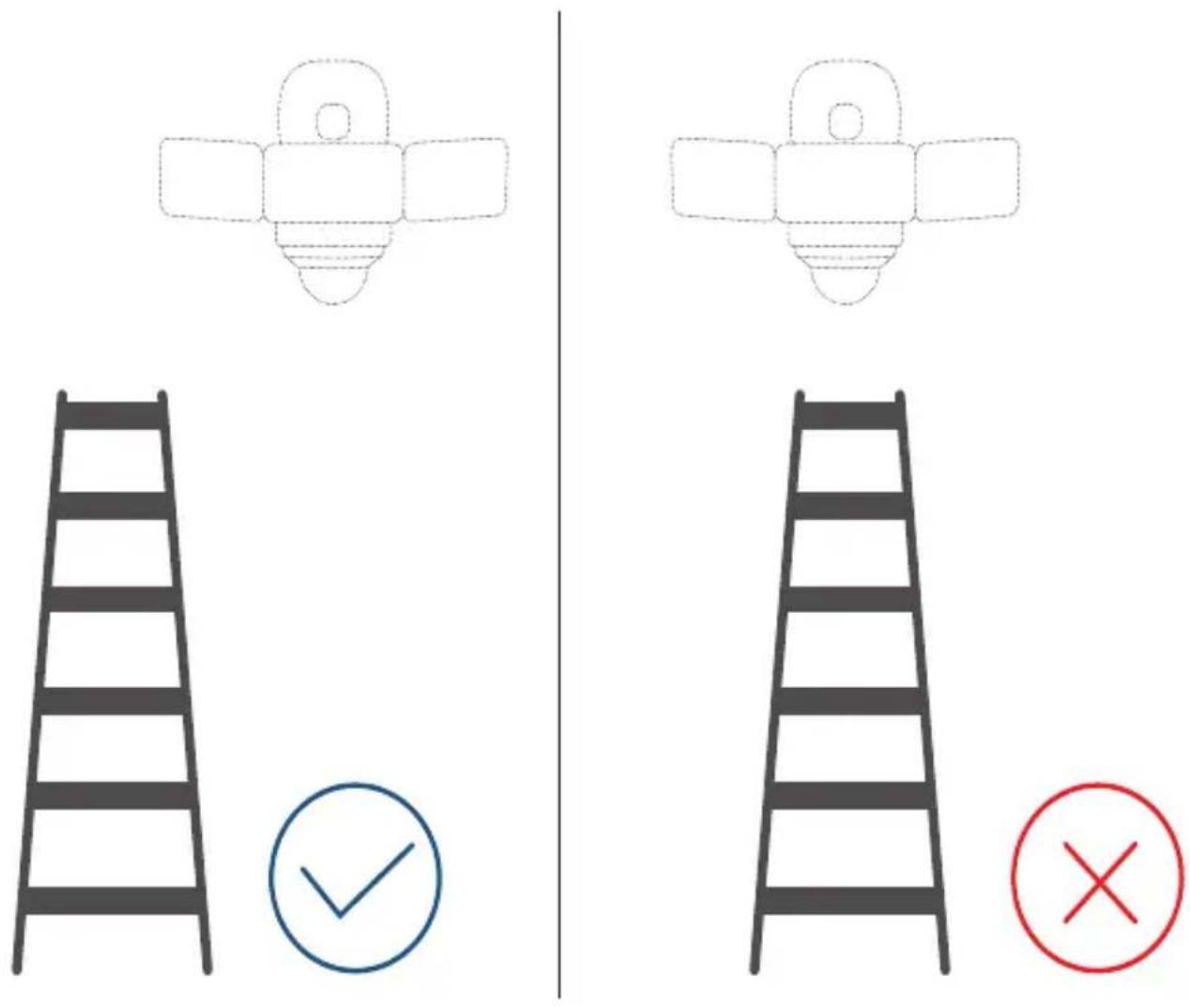

2. Necesita una escalera para montar la cámara con focos en la pared.

Asegúrese de no situar la escalera directamente debajo de la cámara con focos. Sitúela en la parte inferior izquierda o derecha de la cámara con focos según se ilustra a continuación para no obstaculizar la visibilidad durante el montaje.ES

3. Atornille parte del tornillo central a través del centro de la caja de

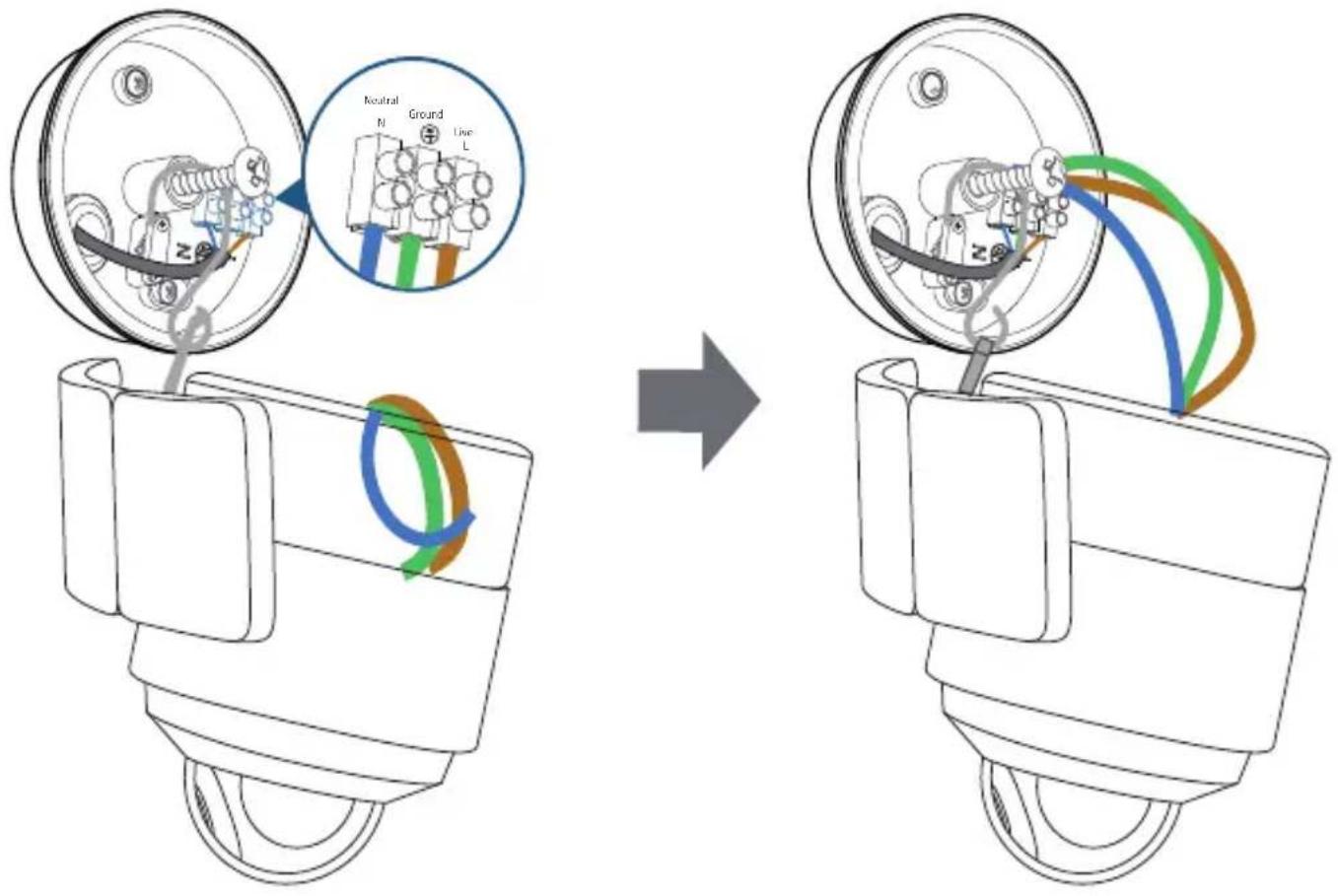

conexiones y deje el tornillo lo suficientemente largo para colgar la cámara con focos con el gancho incluido. PASO 2. Conexión de los cables

1. Conecte el cable de tierra de la cámara con focos al cable de tierra del

conector de cables en la caja de conexiones.064

2. Conecte los cables fase/neutro de la cámara con focos a los respectivos

cables fase/neutro en el conector de cables en la caja de conexiones.

3. Asegure los cables con un destornillador.

4. Sostenga la cámara con focos y retire el gancho, las cuerdas y el tornillo

central de la caja de conexiones. caja.

• Si tiene problemas con el funcionamiento de cámara con fo- cos, consulte a un técnico autorizado.

• Los cables verde/verde y amarillo, marrón y azul deben conectarse a los colores correspondientes. Nunca haga una conexión cruzada.ES

PASO 3. Montaje de la cámara con focos

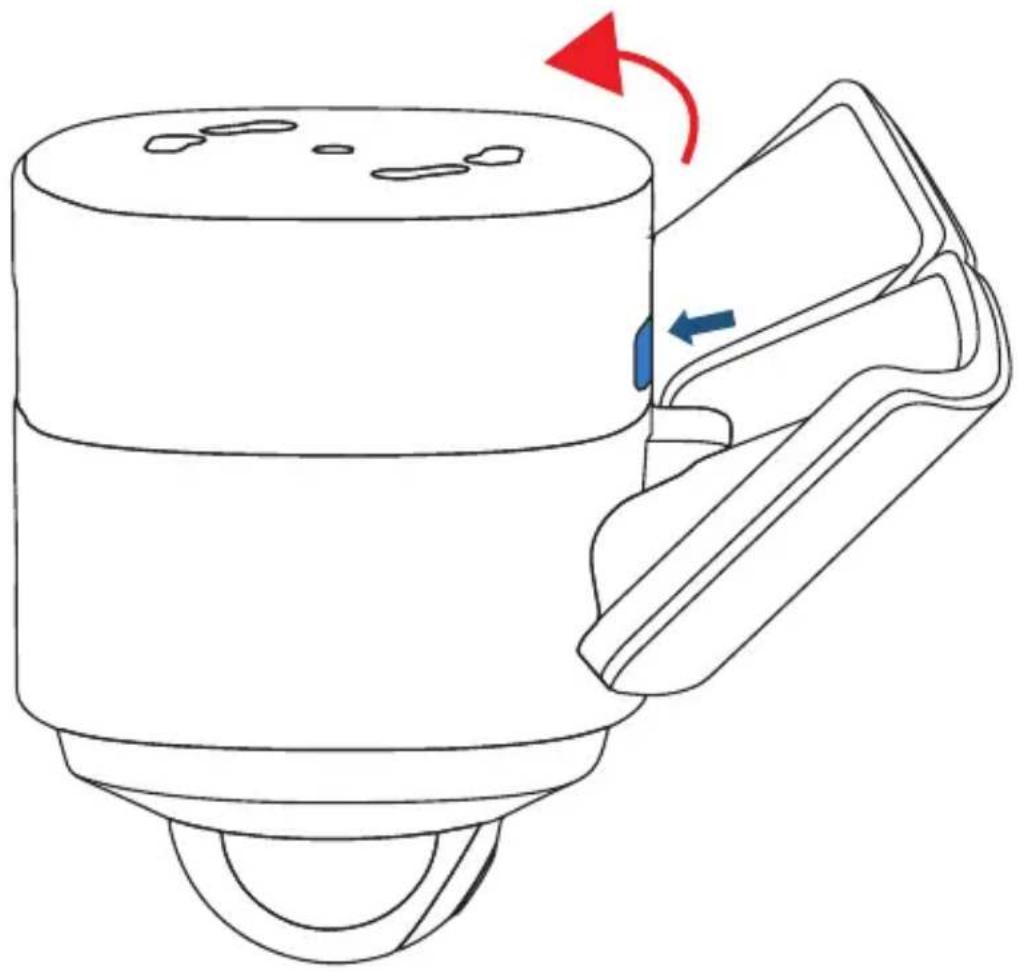

1. Presione el botón para abrir la base de montaje.

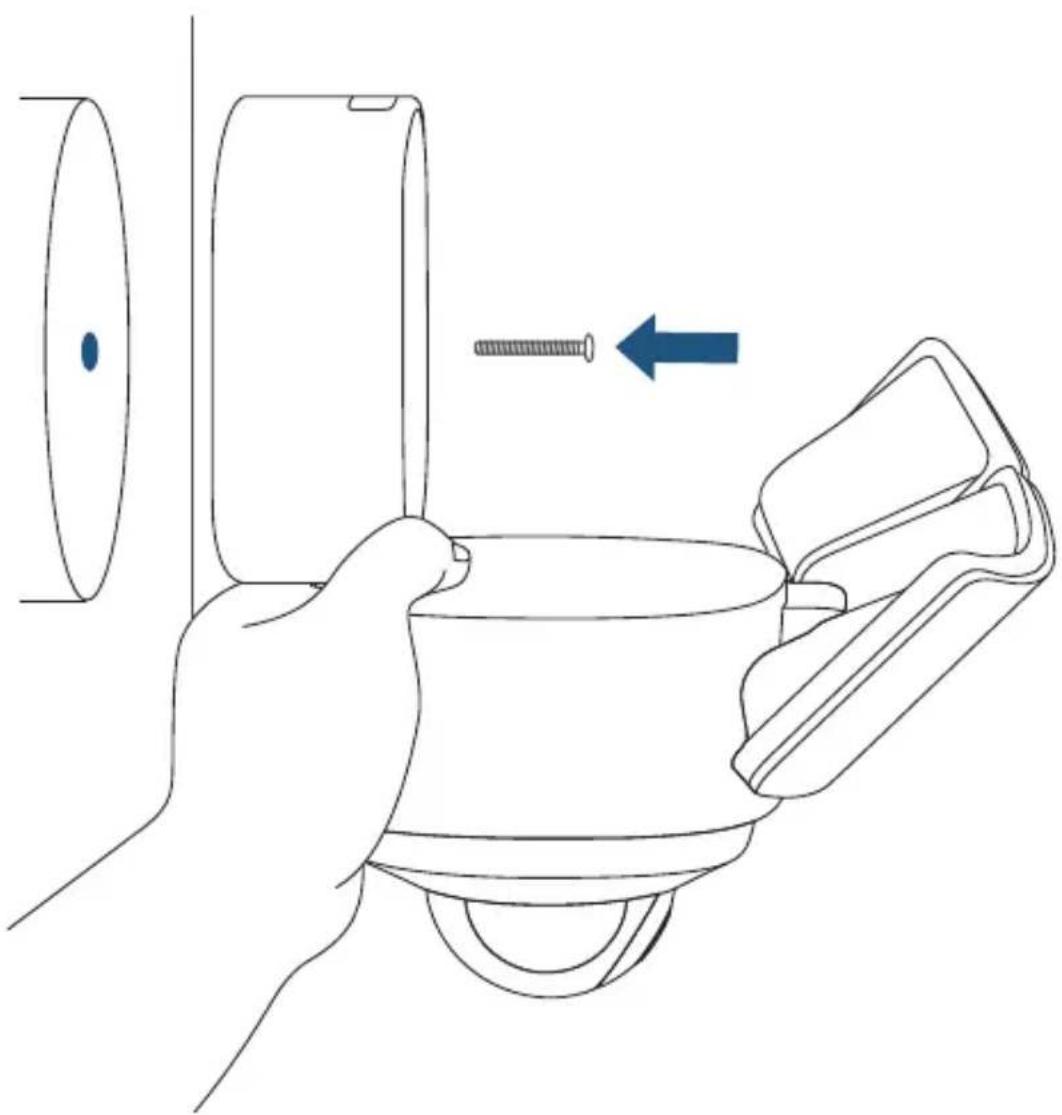

2. Sostenga la base de montaje e inserte el tornillo central a través del

centro de la base de montaje y atorníllelo firmemente. Use el tapón de rosca central para cubrir el tornillo central a fin de evitar que se oxide.

3. Cubra el tornillo central con la tapa del tornillo central para evitar que se

La vista lateral le facilita la alineación de los tornillos.

4. Ajuste el ángulo como se menciona en la sección "Ajuste del ángulo de

iluminación" para obtener la mejor vista.

5. Retire la etiqueta y la película protectora del foco.

6. Encienda el disyuntor principal de la casa.ES

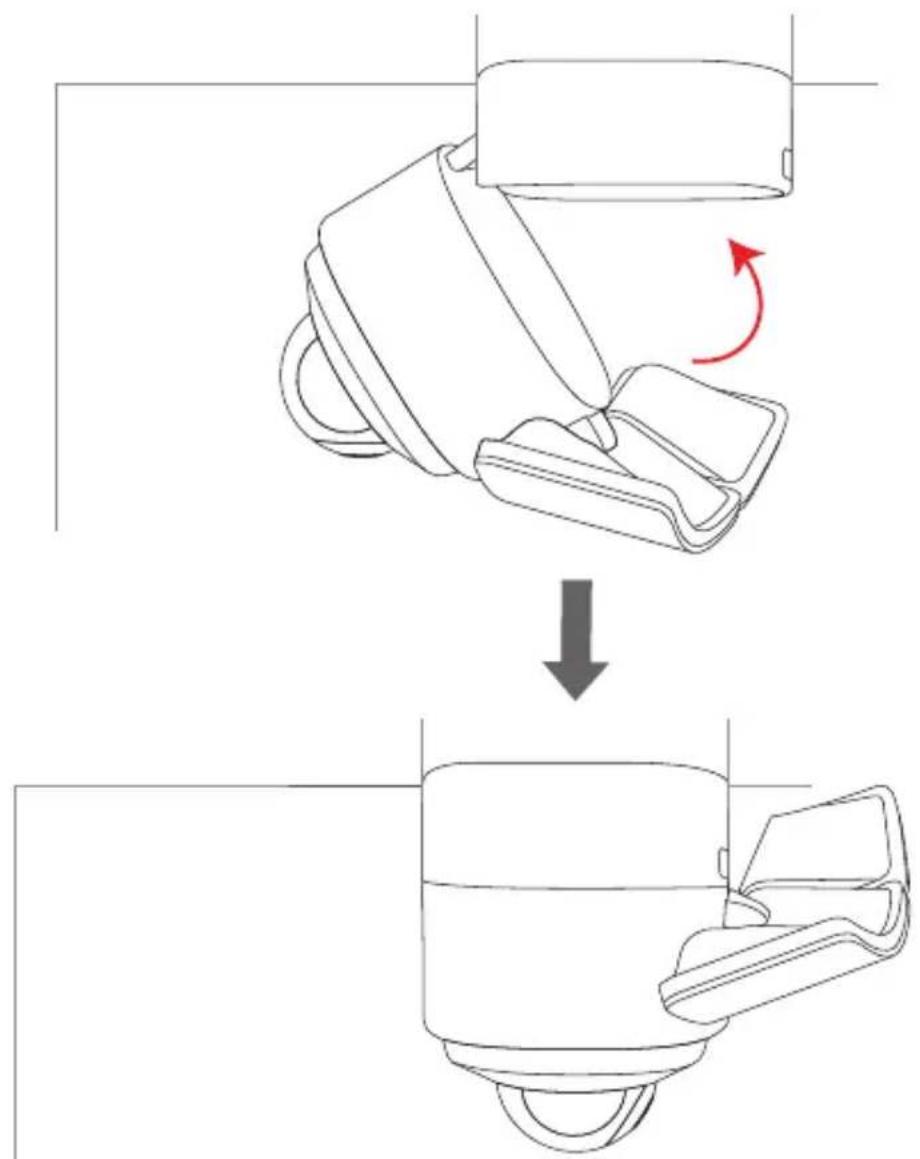

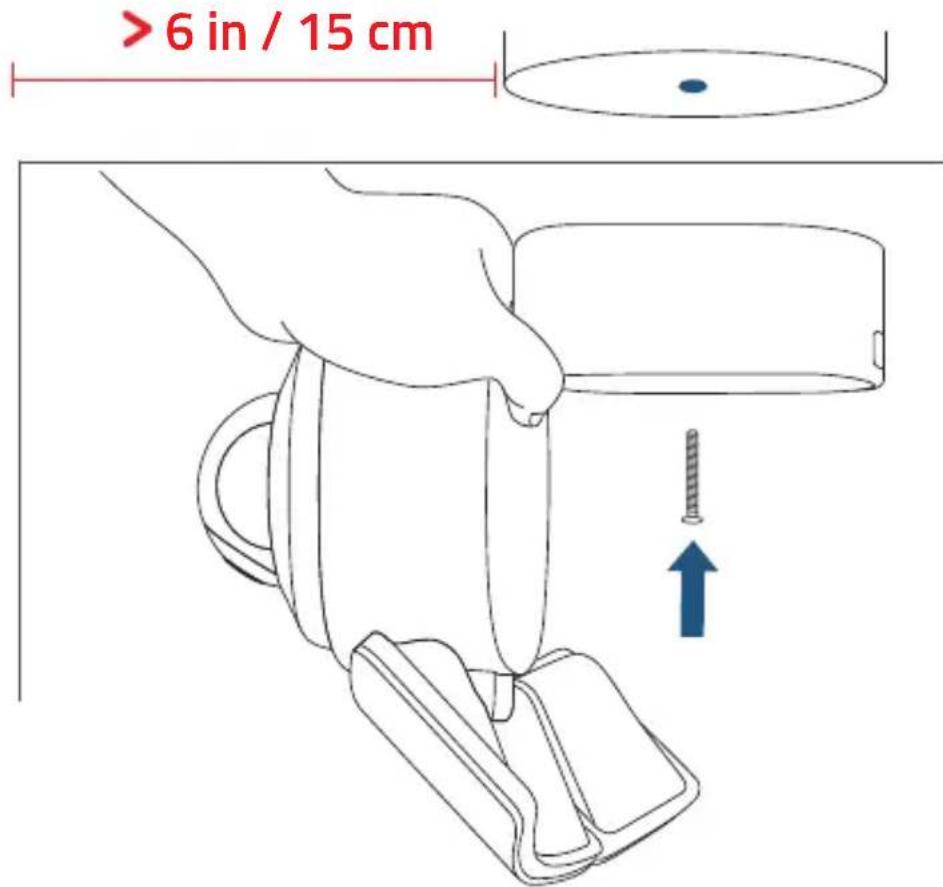

Montaje de la cámara con focos en techo

1. Siga los pasos que se mencionan en la sección "Montaje de la cámara

con focos en una pared" para elegir el lugar donde montar y conectar los cables.

2. Inserte el tornillo central a través del centro de la base de montaje y

atorníllelo firmemente.

3. Cubra el tornillo central con la tapa del tornillo central para evitar que se

oxide. 6 in / 15 cm Asegúrese de colocar la cámara con focos a más de 15 cm de una pared lateral.068

4. Inserte la cámara en su base.

5. Ajuste el ángulo como se menciona en la sección "Ajuste del ángulo de

iluminación" para obtener la mejor vista.

6. Retire la etiqueta y la película protectora del foco.

7. Encienda el disyuntor principal de la casa.ES

En caso de que la cámara con focos no reciba alimentación, desconecte el disyuntor antes de comprobar el cableado de la cámara con focos. Para evitar el riesgo de descargas eléctricas, lesiones o incluso muerte, tenga siempre cuidado al trabajar con electricidad. Recuerde, recurra a un electricista profesional si no se siente cómodo trabajando con cableado eléctrico.

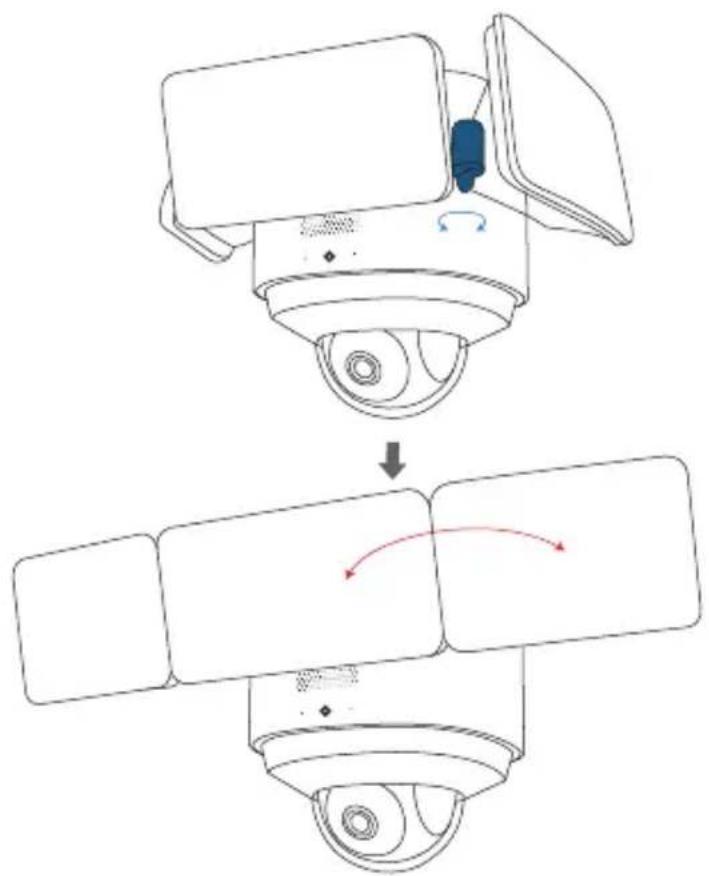

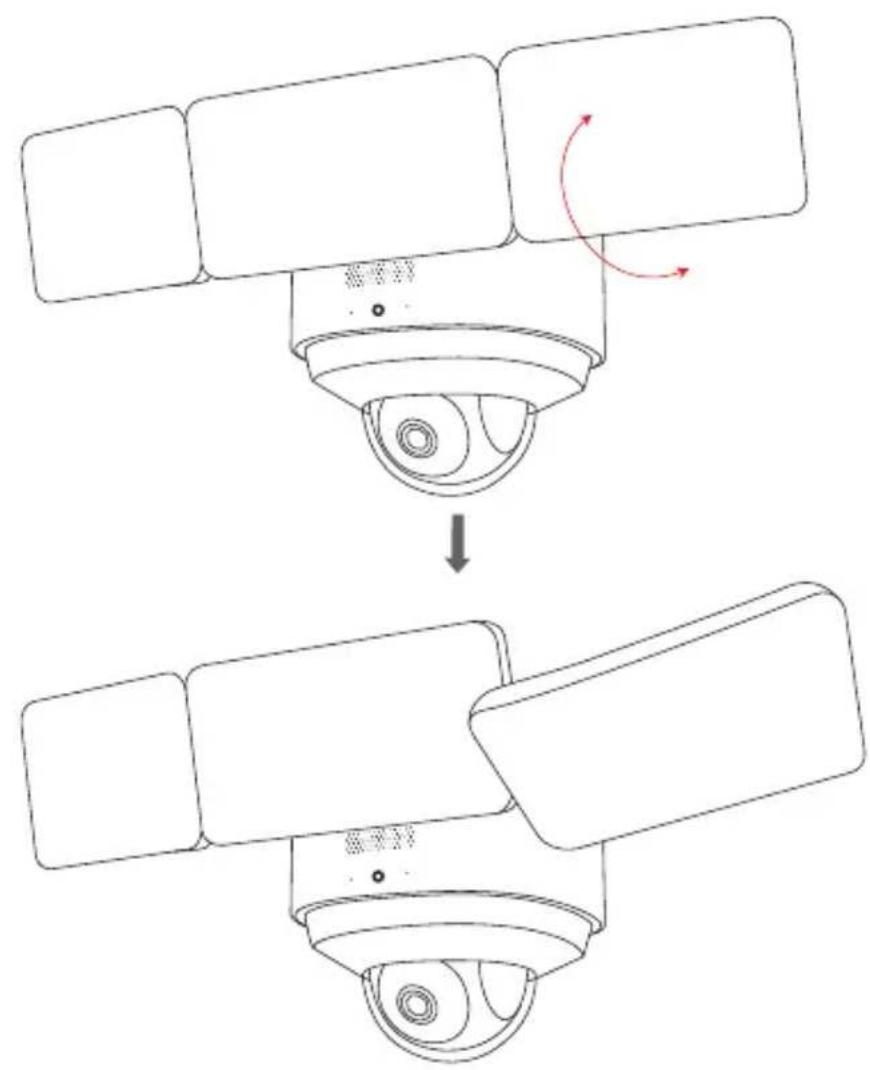

AJUSTE DEL ÁNGULO DE ILUMINACIÓN

1. Gire las perillas en sentido antihorario para extender el foco. Ajuste el

foco horizontalmente y luego apriete las perillas girándolas en sentido horario.070

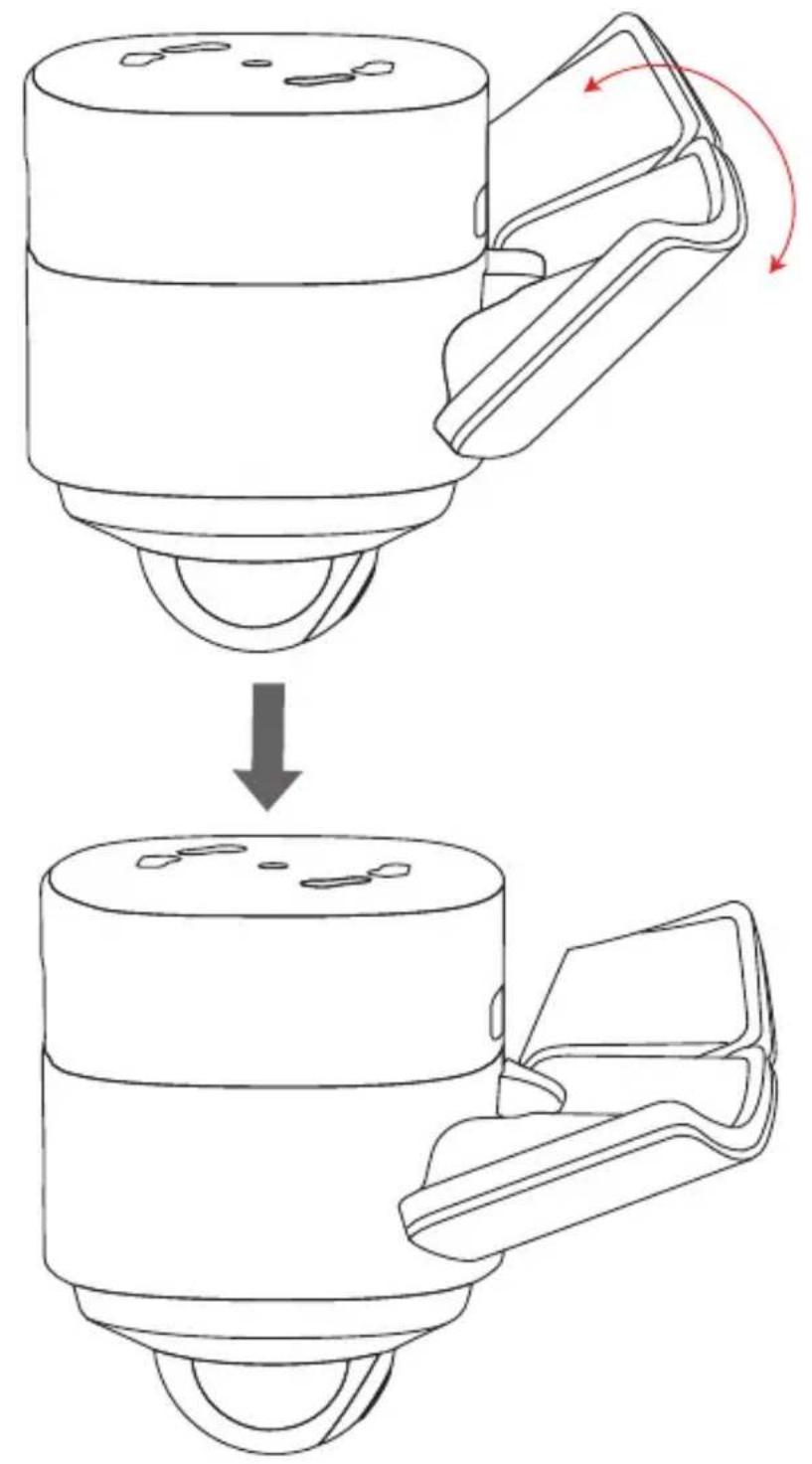

2. Baje manualmente el foco en el medio.

3. Baje manualmente el foco en el lateral.

Para comprobar si la cámara con focos está funcionando, compruebe si el indicador LED se muestra de color blanco fijo. Para solucionar problemas, consulte la sección de Ayuda en la aplicación eufy Security. Consulte la página de la aplicación para conocer el significado de las luces de estado del indicador LED.072

AVISO Este producto cumple con los requisitos de radiointerferencias de la Comunidad Europea. Declaración de conformidad Por la presente, Anker Innovations Limited declara que este dispositivo cumple con los requisitos esenciales y otras disposiciones pertinentes de la Directiva 2014/53 /UE. Para consultar la declaración de conformidad, visite el sitio web https://uk.eufylife.com/ Debido al material de la carcasa, el producto solo se debe conectar a una interfaz USB de versión 2.0 o posterior. Está prohibida la conexión a los llamados USB de alimentación. No utilice el dispositivo en entornos con temperaturas demasiado altas o bajas. Nunca exponga el dispositivo a la luz solar intensa ni a entornos demasiado húmedos. El rango de temperaturas adecuado para el producto y los accesorios es de -20 °C a 60 °C. Coloque el dispositivo en un entorno con una temperatura ambiente normal y una ventilación adecuada. Se recomienda cargar el dispositivo en un entorno con un rango de temperaturas de entre 5 °C y 25 °C. Información de exposición a RF: El nivel máximo de exposición permisible (MEP) se ha calculado en función de una distancia de d = 20 cm entre el dispositivo y el cuerpo humano. Para preservar el cumplimiento con el requisito de exposición a RF, utilice el producto manteniendo una distancia de 20 cm entre el dispositivo y el cuerpo humano. PRECAUCIÓN: PUEDE EXISTIR RIESGO DE EXPLOSIÓN SI LA BATERÍA SE SUSTITUYE POR OTRA DE UN TIPO INCORRECTO. DESECHE LAS BATERÍAS USADAS COMO SE INDICA EN LAS INSTRUCCIONES. Rango de frecuencia de funcionamiento de Wi-Fi: 2412~2472 MHz para la UE; Potencia de salida máxima de Wi-Fi: 19.85 dBm (EIRP para 2,4 G). Rango de frecuencia de funcionamiento de Bluetooth: 2402~2480 MHz; Potencia de salida máxima de Bluetooth: 4.81 dBm(EIRP). Anker Innovations Deutschland GmbH I Georg-Muche-Strasse 3, 80807 Múnich, Alemania Este producto se ha diseñado y fabricado con materiales y componentes de gran calidad que pueden reciclarse y reutilizarse. Este símbolo indica que el producto no debe desecharse como residuo doméstico, sino que debe depositarse en unas instalaciones de recogida adecuadas para su reciclaje. La eliminación y el reciclaje adecuados ayudan a proteger los recursos naturales, la salud humana y el medio ambiente. Para obtener más información acerca de la eliminación y el reciclaje de este producto, póngase en contacto con su ayuntamiento, el servicio de retirada de desechos o la tienda donde compró el producto.FR
