FUMK50031B - Alarmsystem ABUS - Kostenlose Bedienungsanleitung

Produkttyp	Schmaler Secvest Funk-Öffnungsmelder
Referenz	FUMK50031
Kompatible Ausrüstung	Zentralen Secvest FUAA50000, Secvest Touch FUAA50500, FUAA10000, FU8000, FU5000
Abmessungen Sensor (H x B x T)	19 x 103 x 24 mm
Abmessungen Magnet (H x B x T)	12 x 55 x 12 mm
Gewicht Sensor (mit Batterie)	40 g
Gewicht Magnet	10 g
Stromversorgung	1 Lithiumbatterie 3 V CR2 (LiMnO2)
Ersatzbatterie	FU2990
Batterielebensdauer	In der Regel > 2 Jahre
Erkennungsmethode	Reed-Kontakt (Magnetfeldsensor)
Funkreichweite	Bis zu 500 m im Freifeld, ca. 30 m im Innenbereich
Betriebsfrequenz	868,6625 MHz (niedrige Datenrate)
Sabotageüberwachung	Ja (Deckel- und Wandkontakt)
Sicherheitsgrad	2 (EN 50131-1)
Schutzart	IP34 (Innenbereich, montiert)
Betriebstemperatur	-10 °C bis +55 °C
Max. relative Luftfeuchtigkeit	75 % ohne Kondensation
Gehäusematerial	PC/ABS
Stromverbrauch	Ruhestrom 3 μA, max. 35 mA
Spannungsüberwachung	Unterspannungsschwelle 2,4 V, Störsignal an die Zentrale gesendet
Wartung	Bei Bedarf reinigen, Batterien alle 2 Jahre oder bei Warnung ersetzen
Installation	Nur durch qualifiziertes Fachpersonal, Inbetriebnahme im Installateurmodus
Garantie	2 Jahre, deckt Material- und Herstellungsfehler ab

Häufig gestellte Fragen - FUMK50031B ABUS

Wie installiere ich den ABUS FUMK50031 Öffnungsmelder?

Die Installation darf nur von einem qualifizierten Techniker durchgeführt werden. Versetzen Sie die Zentrale in den Installateurmodus, montieren Sie den Sensor am festen Rahmen und den Magneten am beweglichen Teil, wobei die Pfeile ausgerichtet sein müssen. Beachten Sie die Annäherungsabstände (max. 15 mm auf nichtmetallischen Oberflächen, 10 mm auf metallischen). Schrauben Sie ggf. unter Verwendung der Abstandshalter fest.

Welche Batterie verwendet der Melder FUMK50031?

Der Melder verwendet eine 3 V Lithiumbatterie vom Typ CR2. Die empfohlene Ersatzbatterie ist die FU2990. Die Lebensdauer beträgt in der Regel mehr als 2 Jahre.

Wie wird der Melder mit einer Secvest Zentrale gekoppelt?

Versetzen Sie die Zentrale in den Installateurmodus, wählen Sie 'Komponenten' > 'Melder' > 'Funkzonen' > 'Melder hinzufügen/entfernen'. Aktivieren Sie den Sabotagekontakt des Melders (z.B. durch Öffnen des Deckels). Die Zentrale gibt einen doppelten Signalton aus und zeigt die zugewiesene Zone an. Bestätigen Sie die Programmierung.

Was tun, wenn die Zentrale 'Batterie leer' für den Melder anzeigt?

Versetzen Sie die Zentrale in den Installateurmodus, öffnen Sie den Sensordeckel, entfernen Sie die alte Batterie, warten Sie 30 Sekunden, setzen Sie eine neue CR2-Batterie ein, schließen Sie den Deckel und ziehen Sie die Schraube fest. Testen Sie das System.

Wie groß ist die Funkreichweite des Melders?

Die maximale Reichweite beträgt 500 Meter im Freifeld. Im Innenbereich beträgt sie etwa 30 Meter, abhängig von der Gebäudestruktur (Wände, Metall). Testen Sie das Signal vor der endgültigen Installation mit einem Testgehäuse.

Wie teste ich die ordnungsgemäße Funktion des Melders?

Gehen Sie im Installateurmodus zu 'Test' > 'Erkennungstest'. Öffnen Sie die Tür oder das Fenster: Der Buchstabe 'A' (Alarm) sollte erscheinen. Betätigen Sie den Sabotagekontakt: Der Buchstabe 'S' (Sabotage) sollte erscheinen. Überprüfen Sie auch die Signalstärke unter 'Test' > 'Signalstärken'.

Kann die LED des Melders deaktiviert werden?

Ja, um die vordere LED zu deaktivieren, entfernen Sie den Jumper auf der Leiterplatte. Dies verbessert die Sicherheit und verlängert die Batterielebensdauer. Die LED wird für die Infrarotprogrammierung und Tests verwendet.

Wie reinige ich den Melder?

Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie keine Scheuermittel oder Lösungsmittel. Eine regelmäßige Reinigung wird bei der routinemäßigen Wartung empfohlen.

Ist der Melder wetterbeständig?

Die Schutzart ist IP34 (montiert), was ihn gegen Spritzwasser und Fremdkörper größer als 2,5 mm schützt. Er ist für die Innenmontage konzipiert, geschützt vor Wettereinflüssen.

Was tun bei Fehlfunktion oder Defekt?

Überprüfen Sie die Batterien und den Zustand der Sabotagekontakte. Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren Fachhändler. Die 2-jährige Garantie deckt Material- und Herstellungsfehler ab. Bewahren Sie den Kaufbeleg auf.

BEDIENUNGSANLEITUNG FUMK50031B ABUS

Secvest Schmaler Funk-Öffnungsmelder

Installations- und Bedienungsanleitung

EN

Secvest Small Wireless Magnetic Contact

Hinweise zur Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns bei Ihnen für den Kauf dieses Produkts. Mit diesem Gerät haben Sie ein Produkt erworben, das nach dem heutigen Stand der Technik gebaut wurde.

Diese Anleitung enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Beachten Sie die Anweisungen und Hinweise in dieser Anleitung um einen gefahrlosen Betrieb sicherzustellen. Heben Sie diese Anleitung zum Nachlesen auf. Diese Anleitung gehört zum Gerät. Wenn Sie das Gerät an Dritte weitergeben, vergessen Sie bitte nicht, auch diese Anleitung mit auszuhändigen.

Die Informationen, Empfehlungen, Beschreibungen und Sicherheitshinweise im vorliegenden Dokument basieren auf den Erfahrungswerten und der Beurteilung der ABUS Security-Center GmbH & Co. KG („ABUS“) und decken möglicherweise nicht alle Eventualitäten ab. Sollten darüberhinausgehende Informationen benötigt werden, stehen Mitarbeiter des Vertriebs bzw. des Supports von ABUS gern zur Verfügung.

Bestimmungsgemäße Verwendung

Verwenden Sie das Gerät ausschließlich für den Zweck, für den es gebaut und konzipiert wurde! Jede andere Verwendung gilt als nicht bestimmungsgemäß. Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien

Die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt.

Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Bei Fragen wenden Sie sich an Ihren Fachhändler.

Allgemeine weiterführende Hinweise und Hinweise zum Produkt-Support finden Sie auf

www.abus.com auf der allgemeinen Seite oder für Händler und Installateure im Partnerportal.

Hinweis	Beachten Sie die Anweisungen und Hinweise in dieser Anleitung! Sollten Sie sich nicht an diese Anleitung halten, erlischt Ihr Garantieanspruch! Für Folgeschäden wird keine Haftung übernommen!Das gesamte Produkt darf nicht geändert oder umgebaut werden.Bitte beachten Sie die lokalen gesetzlichen Bestimmungen. Informieren Sie sich hierzu bei den lokalen Behörden.
Gefahr	Dieses Produkt darf nur von qualifiziertem Servicepersonal installiert und gewartet werden.Bevor Sie mit Installations- und Wartungsarbeiten beginnen, setzen Sie die Zentrale in den Errichter Modus. Im Errichter Modus wird verhindert, dass Alarme aktiviert werden, wenn der Deckel des Repeaters geöffnet wird.

Haftungsbeschränkung

Es wurde alles Erdenkliche unternommen, um sicherzustellen, dass der Inhalt dieser Anleitung korrekt ist. Jedoch kann weder der Verfasser noch ABUS Security-Center GmbH & Co. KG die Haftung für einen Verlust oder Schaden übernehmen, der durch falsche Installation und Bedienung, bestimmungswidrigen Gebrauch oder durch Nichtbeachtung der Sicherheitshinweise und Warnungen verursacht wurde. Für Folgeschäden wird keine Haftung übernommen. Das gesamte Produkt darf nicht geändert oder umgebaut werden. Sollten Sie sich nicht an diese Hinweise halten, erlischt Ihr Garantieanspruch. Technische Änderungen vorbehalten.

© ABUS Security-Center GmbH & Co. KG, 11/2017

Sicherheitshinweise

Symbolerklärung

Folgende Symbole werden in der Anleitung bzw. auf dem Gerät verwendet:

Symbol		Signalwort	Bedeutung
		Gefahr	Warnhinweis auf Verletzungsgefahren oder Gefahren für die Gesundheit.
		Gefahr	Warnhinweis auf Verletzungsgefahren oder Gefahren für Ihre Gesundheit durch elektrische Spannung.
		Wichtig	Sicherheitshinweis auf mögliche Schäden am Gerät/Zubehör.
		Hinweis	Hinweis auf wichtige Informationen.
			Die EU-Richtlinie WEEE 2012/19/EU regelt die ordnungsge-mäße Rücknahme, Behandlung und Verwertung von gebrauch-ten Elektronikgeräten. Dieses Symbol bedeutet, dass im Inter-resse des Umweltschutzes das Gerät am Ende seiner Lebens-dauer entsprechend den geltenden gesetzlichen Vorschriften und getrennt vom Hausmüll bzw. Gewerbemüll entsorgt werden muss. Die Entsorgung des Altgeräts kann über entsprechende offizielle Rücknahmestellen in Ihrem Land erfolgen. Befolgen Sie die örtlichen Vorschriften bei der Entsorgung der Materialien. Weitere Einzelheiten über die Rücknahme (auch für Nicht-EU Länder) erhalten Sie von Ihrer örtlichen Verwaltung. Durch das separate Sammeln und Recycling werden die natürlichen Res-sourcen geschont und es ist sichergestellt, dass beim Recycling des Produkts alle Bestimmungen zum Schutz von Gesundheit und Umwelt beachtet werden.

Verpackung

Gefahr

Halten Sie Kinder von Verpackungsmaterialien und Kleinteilen fern – Erstickungsgefahr!

Vor dem Gebrauch des Gerätes jegliches Verpackungsmaterial entfernen.

Batteriehinweise

Gefahr

Gefahr

Das Gerät wird über eine Batterie mit Gleichspannung versorgt. Um eine lange Lebensdauer zu garantieren und Brände und Verletzungen zu vermeiden beachten Sie bitte die folgenden Hinweise:

• Entsorgen Sie die Batterie nicht über den Hausmüll
• Die Batterie darf keiner Wärmequelle oder Sonneneinstrahlung direkt ausgesetzt werden und an keinem Ort mit sehr hoher Temperatur aufbewahrt werden.
  • Die Batterie darf nicht verbrannt werden.
  • Die Batterie darf nicht mit Wasser in Berührung kommen.
  • Die Batterie darf nicht zerlegt, angestochen oder beschädigt werden.
  • Die Batteriekontakte dürfen nicht kurzgeschlossen werden.
  • Die Batterie darf nicht in die Hände von Kleinkindern gelangen.
  • Die Batterie ist nicht wieder aufladbar.

Lieferumfang

• 1x Secvest Schmaler Funk-Öffnungsmelder
• 1x Batterie Typ CR2, Lithium
• 2x Unterlegplättchen für Magnet
• 2x Unterlegplättchen für Melder
- 1x Schraube Linsenkopf zur Befestigung des Sensor-Oberteils
• 4x Schrauben Linsenkopf zur Montage
- 1x Anleitung

Technische Daten

Produktname	Secvest Schmaler Funk-Öffnungsmelder
Artikelnummer	FUMK50031
Kompatibles Equipment	868-MHz-Schmalband-Empfänger von ABUS
Umweltklasse	II (EN 50131-1 + A1:2009 §7)
Schutzklasse, IP	IP34 (Innenräume, im montierten Zustand)
Schutzart	IP=International Protection oder Ingress Protection (Schutz gegen Eindringen)3 = Werkzeuge und Drähte4 = Spritzwasser
Betriebstemperatur	-10 °C bis +55 °C
Luftfeuchtigkeit, max.	durchschnittliche relative Feuchte ca. 75%, nicht betauend
Gehäusematerial	PC/ABS
Abmessung Sensor	19 x 103 x 24 mm (BxHxT)
Abmessung Magnet	12 x 55 x 12 mm (BxHxT)
Gewicht Sensor	40 g (mit Batterie)30 g ohne Batterie, 10g Batterie alleine
Gewicht Magnet	10 g
Sicherheitsgrad	2 (EN 50131-1 + A1:2009 §6)
Sabotageüberwachung	ja
Sabotagesicherheit	nach EN50131-2-6 §4.5
Anzeigen	1 LEDSignalisierung einer Auslösung, zum Einlernen via Infrarot
Anschlüsse	Brücke zum Deaktivieren der vorderen LEDSteckterminal
Typ der Stromversorgung	Typ C (EN50131-1 §9 und EN50131-6 §4.1)Spannungsversorgung konform gemäß EN50131-1:2006+A1:20099.2 und EN50131-6 bei ordnungsgemäßer Installation in Verbindung mit Secvest FUAA50xxx.
Stromverbrauch / Energieverbrauch	3μA Ruhestrom35mA max.
Betriebsspannung	3V DC
Batterietyp	1x CR2 Batterie, 3V, Lithium LiMn02Ersatzbatterie FU2990
Batterielaufzeit	>2 Jahre typisch
Unterspannungsschwellwert der Batterie	2,4VStörung “Leere Batterie” bei <2,4V
Spannungsüberwachung	Im Betrieb wird die Spannung der Batterie überwacht. Wird die Spannungsschwelle von 2,4V unterschritten, wird eine Störungsmeldung an die Zentrale übermittelt und der Benutzer informiert.
Betriebsfrequenz, Funk	868,6625 MHz Schmalband
Leistung, Funk	max. 10 mW
Reichweite, Funk	max. 500 m Reichweite im Freifeldca. 30m im Gebäude (abhängig von der Baustruktur)
Detektionsverfahren	Reed-Kontakt als Sensor für Magnetfeld
Normen für Einbruch- und Überfallmeldeanlagen	Alarmstandard: EN 50131-2-6; Zertifizierungsstelle: Telefication
Konformität	Die Überprüfung der Konformitäten durch einen Dritten wurde durchgeführt von Telefication.
EU-Richtlinien	RED: 2014/53/EUEMV: 2014/30/EURoHS: 2011/65/EUWEEE: 2012/19/EUErP: 2009/125/EUNiederspannung: 2014/35/EUAllgemeine Sicherheit: 2001/95/EG
Allgemeines	Dieses Produkt muss von einem qualifizierten Servicetechniker installiert werden.

Funktionsprinzip und Leistungsmerkmale

Allgemeines

Der FUMK50031 ist ein Funk-Öffnungsmelder für Türen oder Fenster. Er wurde entworfen, um mit 868-MHz-Schmalband-Empfängern von ABUS zusammen zu arbeiten. Der FUMK50031 besteht aus zwei Komponenten: dem Sensor (normalerweise am Türrahmen oder am Fensterrahmen montiert) und dem Magneten. Wenn die Tür oder das Fenster geöffnet wird, werden die beiden Komponenten getrennt. Diese Information wird an die jeweilige Zentrale oder Empfangskomponente übermittelt. Daraufhin wird ein entsprechender Alarm ausgelöst.

Hauptmerkmale

• schlanke Bauform für besonders schmale Einbauverhältnisse
• detektiert zuverlässig das Öffnen von Fenstern und Türen
• Magnet kann rechts oder links montiert werden
• große Reichweite

• stoßfeste Bauweise

• Sabotageüberwachung

• Deckel- sowie Wand-Sabotagekontakt
• Einfache Installation
• Supervision
  • Überwachung der Spannung

Kompatibles Equipment

Der Secvest Schmaler Funk-Öffnungsmelder FUMK50031 ist kompatibel mit:

Zentralen

- Secvest FUAA50000, Secvest Touch FUAA50500, Secvest FUAA10000, FU8000, FU5000

Komponenten

• Repeater Modul FUMO50010
• Universalmodul UVM FUMO50020
- Funkerweiterungen Terxon MX AZ4120 und LX AZ4220

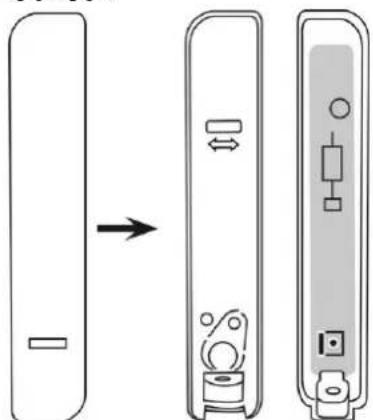

Gerätebeschreibung

Sensor:

Näherungs- und Entfernungsabstände auf ferromagnetischen und nicht ferromagnetischen Montageoberflächen laut EN 50131-2-6, Kapitel 5.2 c.

Gefahr

Hinweis

Diese Tabelle zeigt die Entfernungs \ Annäherungsdistanz zwischen Sensor und Magnet zum Aktivieren/Deaktivieren des Alarmzustandes.

Es wird nur die Bewegung in der spezifizierten Achse angenommen, wobei Sensor und Magnet in den beiden anderen Achsen optimal positioniert sind.

Oberfläche	Zustand	Entfernung (mm)
		X	Y	Z
Fe		22	14	32
		17	11	26
Fe		15	14	19
		11	10	10

Schritt 1: Montageort für den Melder auswählen

Wählen Sie einen Montageort, der:

- innerhalb der Funkreichweite der Zentrale bzw. des Funk-Empfängers liegt (max. 500 m im Freifeld)

Hinweis

Vor der Installation sollte mit der Testbox die Funksignalstärke des Melders am Installationsort der Zentrale getestet werden.

Die Funkreichweite kann verkürzt werden, wenn der Sensor auf bzw. nahe einer Metalloberfläche montiert wird.

Hinweis

Der Melder darf nicht an folgenden Orten montiert werden:

• in einem Abstand von weniger als 1m zur Hauselektrik oder zu Stromverteilern
  • innerhalb von Metallgehäusen
• in der Nähe von Hochspannungsgeräten oder elektronischen Geräten wie Computern, Kopiergeräten oder anderen Funkgeräten

Der Sensor sollte weit oben, vorzugsweise am unbeweglichen Teil des Tür- bzw. Fensterrahmens, montiert werden. Hierdurch kann eine gleichbleibende Funkleistung während des Betriebs gewährleistet werden.

Die im Lieferumfang enthaltenen Abstandshalter können hinter dem Magneten bzw. dem Sensor montiert werden. Den Melder nicht an der Scharnierseite montieren.

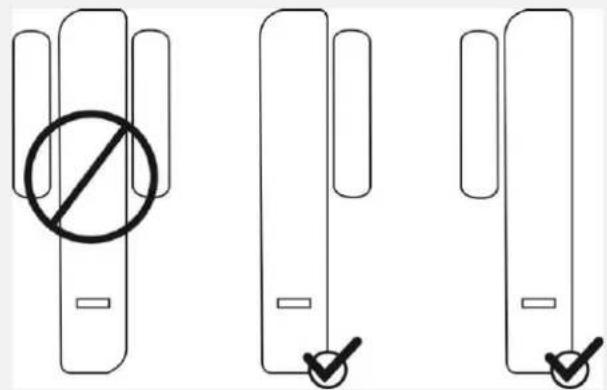

Der Sensor und der Magnet können auch gegenüber positioniert werden, solange:

• die Pfeile auf den Rückplatten des Sensors und des Magneten aufeinander ausgerichtet sind
• der maximale Abstand zwischen den Frontplatten nicht größer als 10 mm bei einer Montage auf Metalloberflächen bzw. nicht größer als 15 mm bei einer Montage auf Nicht-Metalloberflächen ist.

Hinweis

Der Magnet kann rechts oder links vom Sensor montiert werden.

Schritt 2: Deckel des Sensors und des Magneten öffnen

• Lösen Sie die Schraube an der Unterseite des Sensors und öffnen Sie den Deckel.
• Benutzen Sie einen passenden Schlitz-Schraubendreher und öffnen Sie die Magnet-Abdeckung

Schritt 3: Melder an der Tür oder am Fenster montieren

Hinweis

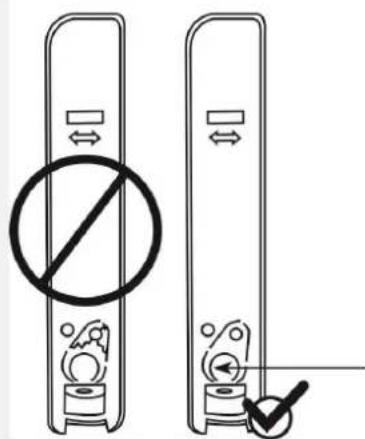

Als Wandabrisskontakt dient ein Formteil in der Aussparung der Rückplatte. Dieses Formteil muss auch mit einer Schraube an der Wand befestigt werden.

Geschieht dies nicht, ist somit die Sabotageerkennung bei Wandabriß deaktiviert.

Gefahr

Bei Montage ohne Wandabriß kann der Melder abgerissen werden, ohne dass ein Sabotagealarm ausgelöst wird.

Des Weiteren verliert der Melder dadurch seine Zulassung für Sicherheitsgrad 2.

Um dies zu vermeiden muss der Sabotagemechanismus an der Wand befestigt werden, der im Falle eines Sabotageversuchs an den definierten Sollbruchstellen ausbricht und einen Sabotagealarm erkennt.

Das Plastikteil nicht ausbrechen.

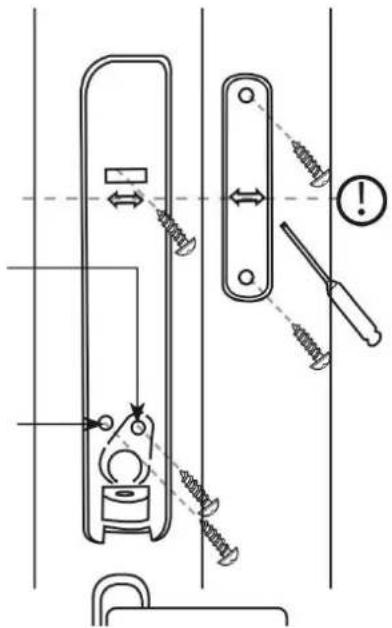

- Platzieren Sie den Sensor und den Magneten an der Tür oder am Fenster und richten Sie beide lotgerecht aus. Markieren Sie die Befestigungspunkte.

Hinweis

Beachten Sie, dass sich Reedkontakt und Magnet in ungefähr gleicher Höhe befinden. Auf den Innenseiten des Rückteils des Sensor-Gehäuses und des Magnet-Gehäuses sind als Hilfsmittel dazu Pfeile angebracht.

• Bohren Sie Löcher entsprechend der Schrauben-Durchmesser.
• Stecken Sie die mitgelieferten Schrauben durch die Befestigungslöcher des Sensors und des Magneten. Drehen Sie die Schrauben ein. Ziehen Sie aber die Schrauben noch nicht fest an.
• Richten Sie den Sensor und den Magneten wieder lotgerecht aus. Ziehen Sie nun die Schrauben fest an.

Mit Sabotage / With tamper / Met sabotage / Avec le sabotage/ Med sabotage / De Sabotaje / Z sabotażowego / Med sabotage / Con Sabotaggio

Ohne Sabotage / Without tamper / Zonder Sabotage / Sans sabotage / Uden sabotage / Sin Sabotaje / Bez sabotażowego / Utan Sabotage / Senza Sabotaggio

Schritt 4: Spannungsversorgung

- Legen Sie die Batterien polrichtig in die Halterung ein.

Schritt 5: Melder in Zentrale oder Empfangs-Komponente einlernen

Hinweis

Nachfolgend ist das Einlernen direkt an der Secvest Zentrale FUAA50000 beschrieben. Für webbasiertes Einlernen und für das Einlernen an anderen Empfängern lesen Sie bitte die entsprechenden Kapitel der Anleitungen zu diesen Komponenten.

- Sofern nicht bereits geschehen, schalten Sie die Zentrale ein.

• Wählen Sie:
  Errichter Modus -> Komponenten -> Melder -> Funk Zonen -> Hinzufügen/Entfernen Melder
• Wählen Sie eine freie Funk-Zone.Sie erhalten die Anzeige „Sabotagekontakt des Melders aktivieren“
• Betätigen Sie den Sabotageschalter.
  Der Melder sendet daraufhin ein Einlernsignal an die Zentrale. Die Zentrale erkennt den Melder.
• Wurde das Einlernsignal von der Funkalarmanlage empfangen, gibt diese einen Doppelton aus. Es wird die Meldung „Melder eingelernt auf: Zone 2xy“ und die empfangene Signalstärke angezeigt.
• Bestätigen Sie den erfolgreichen Einlernvorgang an der Zentrale.

Schritt 6: Testen des Systems

- Testen Sie das System vollständig.

Signalstärke

Errichter Modus -> Test -> Signalstärken -> Melder

Nach der Auswahl sehen Sie die Signalstärke aller Melder an der Zentrale. Für Details sehen Sie bitte in der entsprechenden Anleitung der Zentrale bzw. der Funkerweiterung nach.

Gehtest

Errichter Modus -> Test -> Geh Test

Nach der Auswahl können Sie wählen ob Sie alle Melder des Systems, Melder eines Teilbereiches oder einzelne Melder testen wollen. Für Details sehen Sie bitte in der entsprechenden Anleitung der Zentrale bzw. der Funkerweiterung nach.

• Betätigen Sie den Sabotageschalter.
  Sie erhalten die Anzeige „S“ für Sabotage.
• Öffnen Sie die Tür bzw. das Fenster.
  Sie erhalten die Anzeige „A“ für Alarm.

Schritt 7: Deckel des Sensors und des Magneten verschließen

• Schließen Sie den Deckel des Sensors und ziehen Sie die Schraube an der Unterseite des Sensors fest an.
• Schließen Sie die Magnet-Abdeckung. Das Oberteil der Magnet-Abdeckung muss fest auf dem Unterteil eingerastet sein.

Schritt 8: Zentrale programmieren

• Passen Sie die den Zonentyp und die Zoneneigenschaften entsprechend den Erfordernissen an.
• Beenden Sie den Errichter Modus an der Zentrale. Das System ist jetzt bereit.

Funktionen und Anzeigen

Funktionsweise der LEDs

Hinweis

Zum Deaktivieren der vorderen LED entfernen Sie bitte die Brücke.

• um ein Einlernen via Infrarot zu ermöglichen. Einige Produkte lernen via Infrarot (nicht via Funk).
• um die Melderfunktion direkt vor Ort zu testen

LED deaktivieren

• um die Sicherheit zu erhöhen
• um die Batterielebensdauer zu verlängern

Fehler- und Sabotageüberwachung

Der Melder überwacht Fehler- und Sabotagezustände kontinuierlich und meldet alle Ereignisse an die Zentrale. Folgendes wird überwacht:

• Sabotagekontakt: Der Sabotagekontakt des Melders wird kontinuierlich überwacht.
• Batteriespannung: Der Melder überwacht die Batteriespannung und meldet Störungen an die Zentrale.
  • Supervision: Der Melder sendet kontinuierlich Supervisionsmeldungen an die Zentrale

Wartung

Gefahr

Bevor Sie den Deckel des Sensors öffnen stellen Sie sicher, dass sich die Zentrale im Errichter Modus befindet. Dies verhindert, dass Sabotage-Alarme ausgelöst werden.

Testen Sie bei der routinemäßigen Wartung, dass der Melder ordnungsgemäß funktioniert. Überprüfen Sie den Sabotagekontakt.

Überprüfen Sie die Funktionalität des Melders durch Öffnen und Schließen der Tür bzw. des Fens- ters.

Reinigen Sie den Melder nach Bedarf.

Tauschen Sie die Batterien alle zwei Jahre oder wenn die Zentrale „Leere Batterie Melder“ anzeigt. Den als Ersatz zu verwendenden Batterietyp finden Sie unter Technische Daten.

Hinweis

Warten Sie nach Herausnehmen der alten Batterie 30 Sekunden, bevor Sie die neue Batterie einlegen.

So tauschen Sie die Batterien aus:

• Setzen Sie die Zentrale in den Errichter Modus.
• Lösen Sie die Schraube der Sensorabdeckung und öffnen Sie den Deckel.
• Nehmen Sie die Batterie heraus.
• Warten Sie 30 Sekunden, legen Sie die neue Batterie ein.
• Schließen Sie den Deckel, ziehen Sie die Deckel-Halteschrauben fest.
• Testen Sie das System.

Gewährleistung

Hin- weis

• ABUS-Produkte sind mit größter Sorgfalt konzipiert, hergestellt und nach geltenden Vorschriften geprüft.
• Die Gewährleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsfehler zum Verkaufszeitpunkt zurückzuführen sind. Falls nachweislich ein Material- oder Herstellungsfehler vorliegt, wird das Modul nach Ermessen des Gewährleistungsgebers repariert oder ersetzt.
• Die Gewährleistung endet in diesen Fällen mit dem Ablauf der ursprünglichen Gewährleistungszeit von 2 Jahren. Weitergehende Ansprüche sind ausdrücklich ausgeschlossen.
• ABUS haftet nicht für Mängel und Schäden, die durch äußere Einwirkungen (z.B. durch Transport, Gewalteinwirkung, Fehlbedienung), unsachgemäße Anwendung, normalen Verschleiß oder durch Nichtbeachtung dieser Anleitung entstanden sind.
• Bei Geltendmachung eines Gewährleistungsanspruches ist dem zu beanstandenden Produkt der originale Kaufbeleg mit Kaufdatum und eine kurze schriftliche Fehlerbeschreibung beizufügen.
• Sollten Sie an dem Melder einen Mangel feststellen, der beim Verkauf bereits vorhanden war, wenden Sie sich innerhalb der ersten zwei Jahre bitte direkt an Ihren Verkäufer.

Entsorgung

Entsorgen Sie das Gerät gemäß der Elektro- und Elektronik-Altgeräte EU Richtlinie 2012/19/EU – WEEE (Waste Electrical and Electronic Equipment). Bei Rückfragen wenden Sie sich an die für die Entsorgung zuständige kommunale Behörde. Informationen zu Rücknahmestellen für Ihre Altgeräte erhalten Sie z.B. bei der örtlichen Gemeinde- bzw.

Stadtverwaltung, den örtlichen Müllentsorgungsunternehmen oder bei Ihrem Händler.

Konformitätserklärung

Hiermit erklärt ABUS Security-Center, dass der Funkanlagentyp FUMK50031 der RED-Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.abus.com Artikelsuche > FUMK50031 > Downloads

Die Konformitätserklärung kann auch unter folgender Adresse bezogen werden:

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

Secvest Schmaler Funk-Öffnungsmelder

Installations- und Bedienungsanleitung

EN

Secvest Small Wireless Magnetic Contact

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

ALLEMAGNE

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing, DUITSLAND

Secvest Schmaler Funk-Öffnungsmelder

Installations- und Bedienungsanleitung

EN

Secvest Small Wireless Magnetic Contact

Kontroller sabotagekontakten.

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

TYSKLAND

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANIA
