BEDIENUNGSANLEITUNG KRF-V4070D KENWOOD

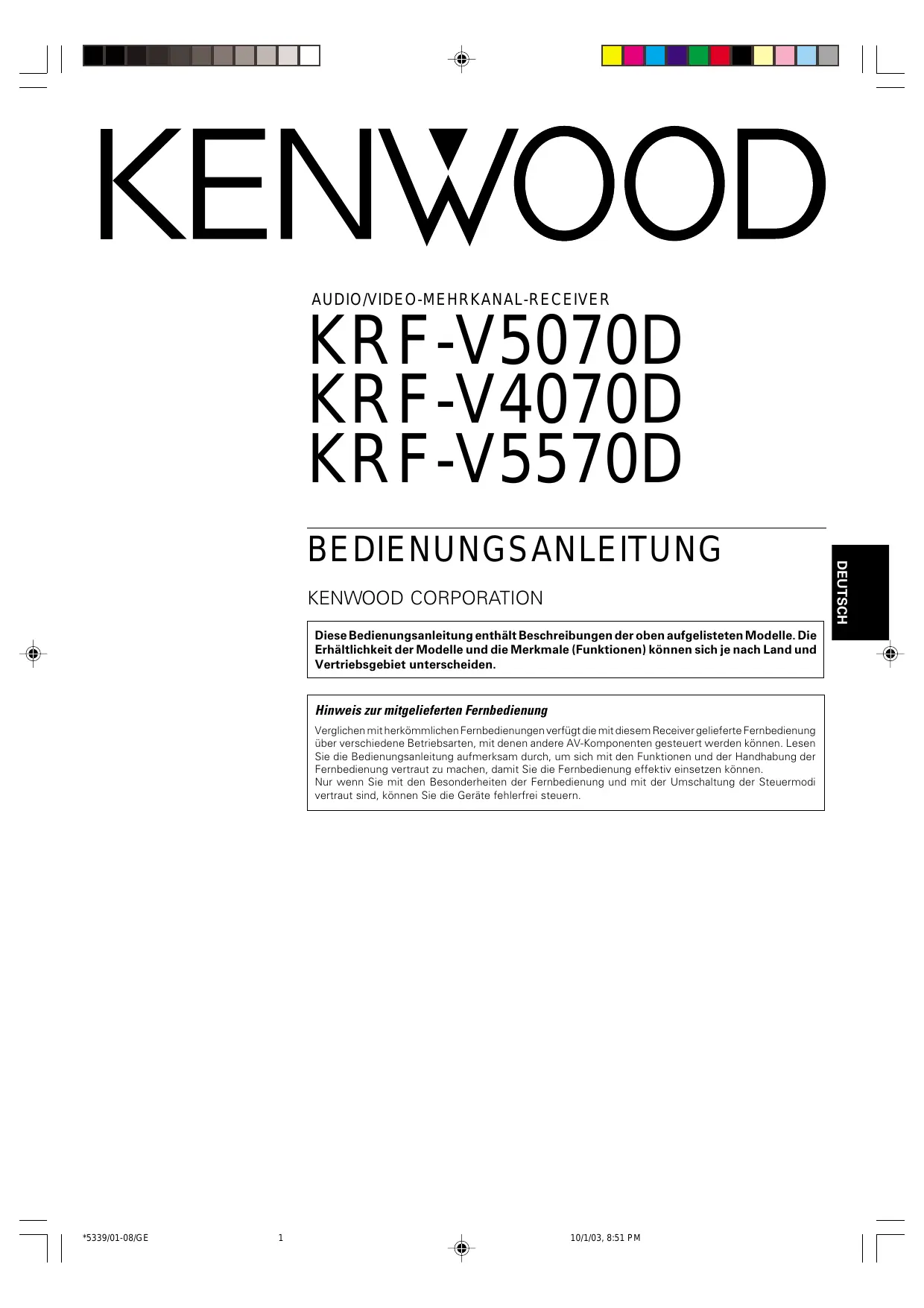

10/1/03, 8:44 PM AUDIO/VIDEO-MEHRKANAL-RECEIVER KRF-V5070D KRF-V4070D KRF-V5570D KENWOOD CORPORATION Diese Bedienungsanleitung enthält Beschreibungen der oben aufgelisteten Modelle. Die Erhältlichkeit der Modelle und die Merkmale (Funktionen) können sich je nach Land und Vertriebsgebiet unterscheiden. Hinweis zur mitgelieferten Fernbedienung Verglichen mit herkömmlichen Fernbedienungen verfügt die mit diesem Receiver gelieferte Fernbedienung über verschiedene Betriebsarten, mit denen andere AV-Komponenten gesteuert werden können. Lesen Sie die Bedienungsanleitung aufmerksam durch, um sich mit den Funktionen und der Handhabung der Fernbedienung vertraut zu machen, damit Sie die Fernbedienung effektiv einsetzen können. Nur wenn Sie mit den Besonderheiten der Fernbedienung und mit der Umschaltung der Steuermodi vertraut sind, können Sie die Geräte fehlerfrei steuern. *5339/01-08/GE

10/1/03, 8:51 PM DEUTSCH BEDIENUNGSANLEITUNG Vor Einschalten der Spannungsversorgung Geräte sind für Betrieb wie folgt vorgesehen. Hinweis zu dieser Bedienungsanleitung Europe und Groß britannien ........ nur Wechselstrom 230 V Diese Bedienungsanleitung ist in vier Kapitel unterteilt. Vorbereitungen, Betrieb, Fernbedienung und Weitere Informationen. Hinweis zur Entsorgung der Batterien : Verbrauchte Batterien dürfen nach der Batterieverordnung nicht mehr mit dem Hausmüll entsorgt werden. Kenwood beteiligt sich daher am „Gemeinsamen Rücknahmesystem Batterien“ (GRS Batterien). Vorbereitungen In diesem Kapitel wird erläutert, wie Sie die Audio- und Videokomponenten an den Receiver anschließen und den Surroundprozessor vorbereiten. Anhand der Erläuterungen in dieser Anleitung werden Sie die Anlage mühelos einrichten können. Dieser Emplänger ist fur den Einsatz mit all lhren Audio-und Videokomponenton gedacht. Dia folgende Anleitung soll lhnen die Einrichtung des Systems ericlchtern. Werfen Sie verbrauchte Batterien unentgeltlich in die beim Handel aufgestellten Sammelbehälter. Auch bei Ihrem Fachhändler finden Sie einen Sammelbehälter für verbrauchte Batterien. Betrieb Auch Batterien, die in Geräten fest eingebaut sind, unterliegen diesen gesetzlichen Vorschriften. Fernbedienung Wartung des Geräts Wenn die Frontplatte oder das Gehäuse verschmutzt sind, können sie mit einem weichen, trockenen Lappen abgewischt werden. Niemals Verdünner, Benzol, Alkohol usw. verwenden, da diese Flüssigkeiten eine Verfärbung des Gehäuses verursachen können. DEUTSCH Achtung : Lesen Sie diese Seite sorgfältig durch, um einen sicheren Betrieb zu gewährleisten. In diesem Kapitel wird erläutert, wie Sie die verschiedenen Funktionen, die mit dem Receiver zu Verfügung stehen, ausführen. Dieses Kapitel enthält Erläuterungen zum Steuern anderer Komponenten mit der Fernbedienung sowie ausführliche Informationen zu allen Fernbedienungsfunktionen. Sobald Sie die Komponenten mit den richtigen Setup-Codes registriert haben, können Sie diesen Receiver und die anderen AV-Komponenten (Fernsehgerät, Videorecorder, DVD-Player, CD-Player usw.) mit der mit diesem Receiver gelieferten Fernbedienung steuern. Weitere Informationen In diesem Kapitel finden Sie weitere Informationen wie z. B. „Störungsbehebung“ und „Technische Daten“. Hinweis zu Kontactreinigern Kontakt-Reinigungsmittel sollten nicht verwendet werden, weil dadurch Fehlfunktionen verursacht werden können. Insbesondere müssen Reinigungsmittel, die Öl enthalten, vermieden werden, weil sich dadurch Plastikteile verformen können. Sicherheitshinweise WARNUNG : DIESES GERÄT DARF NICHT IM REGEN

ODER IN FEUCHTEN RÄUMEN BETRIEBEN

WERDEN, UM FEUER UND ELEKTRISCHE

SCHLÄGE ZU VERMEIDEN. Datensicherung bei Stromausfall Beachten Sie bitte, daß die folgenden Daten aus dem Speicher des Geräts gelöscht werden, wenn das Netzkabel etwa 1 Tage lang nicht mit einer Netzsteckdose verbunden ist.

• Stromversorgungsmodus.
• Einstellungen des. Eingangswählschalters.
• Lautsprecher ein/aus.

DAS BLITZSYMBOL MIT PFEILSPITZE IN EINEM

GLEICHSEITIGEN DREIECK SOLL DEN BENUTZER AUF

NICHT ISOLIERTE, SPANNUNGSFÜHRENDE TEILE

INNERHALB DES GEHÄUSES HINWEISEN, UM

ELEKTRISCHE SCHLÄGE ZU VERMELDEN.

DAS AUSRUFUNGSZEICHEN IN EINEM GLEICHSEITIGEN

DREIECK SOLL DEN BENUTZER AUF WICHTIGE BEDIENUNGUND WARTUNGSANWEISUNGEN IN DER MIT DEM GERÄT

MITGELIEFERTEN BEDIENUNGSANLEITUNG AUFMERKSAM

MACHEN. 2 GE *5339/01-08/GE

• Lautsprechereinstellungen.
• Einstellung des Abstands.
• Eingangsmoduseinstellung.
• Mitternachtsmoduseinstellung.
• Einstellung des Modus PRO LOGIC II.
• Frequenzeinstellung.
• Gespeicherte Sender.
• Sendereinstellmodus.
• DSP-Modus. Vor Einschalten der Spannungsversorgung Inhalt Achtung : Lesen Sie die folgendent, min Seiten sorgfältig durch. Grundlegende Fernbedienungsfunktionen für andere Komponenten ................................ 31 markierten Fernbedienung DVD-Playerfunctionen-Tasten ......................... 31 Kassettendeck-, CD-player- und MDRecorderfunktionen ......................................... 32 Weitere Informationen Störungsbehebung .......................................... 33 Technische Daten ............................................ 35 Vor Einschalten der Spannungsversorgung .... 2 Sicherheitshinweise ........................................... 2 Hinweis zu dieser Bedienungsanleitung ........... 2 Auspacken ......................................................... 4 Vorbereiten der Fernbedienung ......................... 4 Besondere Merkmale und Funktionen .............. 5 Lage und Funktion der Teile und Bedienelemente ................................................. 6 Hauptgerät ......................................................... 6 Fernbedienung (RC-R0627) (KRF-V5070D) ....... 7 Fernbedienung (RC-R0628) (KRF-V4070D/ V5570D) ............................................................. 8 Vorbereitungen Konfigurieren des Systems .............................. 9 DEUTSCH Anschließen von Audiokomponenten ............. 10 Anschließen von Videokomponenten ............. 11 Digitale Verbindungen ..................................... 12 Anschließen eines DVD-Players (6 Kanäle) (Nur beim KRF-V5070D) .................................. 13 Anschließen der Lautsprecher ........................ 14 Anschließen der Lautsprecherkabel ................ 15 Anschließen der Antennen .............................. 15 Anschließen der Systemsteuerung (SYSTEM CONTROL) ....................................... 16 Vorbereitungen für Surroundklang .............. 17 Lautsprechereinstellungen .............................. 17 Normale Wiedergabe ..................................... 19 Vorbereitungen für die Wiedergabe ................ 19 Wiedergeben des Tons von einer Komponente ... 19 Einstellen des Klangs ....................................... 20 Aufnahme .......................................................... 21 Aufnehmen von Audiosignalen (analoge Quellen) ............................................. 21 Aufnehmen von Videosignalen ........................ 21 Aufnehmen von Audiosignalen (digitale Quellen) .............................................. 21 Radioempfang ................................................... 22 Betrieb Einstellen von Radiosendern (ohne RDS) ....... 22 Das Radiodatensystem (Radio Data System) ........................................ 22 Manuelles Speichern von Radiosendern ......... 23 Einstellen gespeicherter Radiosender ............ 23 Einstellen gespeicherter Sender der Reihe nach (P.CALL) ........................................................... 23 Die Taste RDS DISPLAY .................................. 24 Speichern von RDS-Sendern (RDS AUTO MEMORY) ........................................................ 24 Einstellen eines Senders nach Programmtyp (PTY-Suche) ...................................................... 25 Raumklangeffekte ........................................... 26 Surroundklangmodi .......................................... 26 Surroundklangwiedergabe ............................... 28 DVD-Wiedergabe (6 Kanäle) (Nur beim KRF-V 5070D) ................................. 29 Nützliche Funktionen ....................................... 29 3 GE *5339/01-08/GE

10/1/03, 8:51 PM Vor Einschalten der Spannungsversorgung Auspacken Vorbereiten der Fernbedienung Packen Sie das Gerät vorsichtig aus, und achten Sie darauf, daß alle Zubehörteile vorhanden sind. Einlegen der Batterien 1 Abdeckung abnehmen. FM-Zimmerantenne (1) Nur KRF-V5070D Fernbedienungsgeber (1) RC-R0627 Batterie (R6/AA) (2) 3 Abdeckung schließen.

Nur KRF-V4070D und KRF-V5570D Fernbedienungsgeber (1) Batterie (R6/AA) (2) RC-R0628 DEUTSCH 2 Batterien einlegen. AM-Rahmenantenne (1)

• Legen Sie zwei R6-Batterien der Größe AA ein. Richten Sie sich dabei nach den Polaritätsmarkierungen. Vorgehen Falls nicht alle Zubehörteile vorhanden sind bzw. das Gerät beschädigt ist oder nicht einwandfrei funktioniert, wenden Sie sich sofort an das Geschäft, in dem Sie das Gerät erworben haben. Wir empfehlen, den Karton und die Verpackungsmaterialien für einen möglichen Transport des Gerätes in der Zukunft aufzubewahren. Bitte heben Sie diese Bedienungsanleitung für zukünftiges Nachschlagen gut auf. Wenn die Anzeige STANDBY leuchtet und Sie die Taste POWER an der Fernbedienung drücken, schaltet sich das Gerät ein. Sobald sich das Gerät eingeschaltet hat, drücken Sie die Taste zu der gewünschten Funktion. Reichweite (ca.) Fernbedienungssensor

• Wenn Sie nacheinander mehrere Tasten auf der Fernbedienung drücken, warten Sie zwischen einem Tastendruck und dem nächsten mindestens 1 Sekunde. Hinweise

1. Die Lebensdauer der mitgelieferten Batterien kann aufgrund von

Funktionsprüfungen, die mit diesen Batterien vorgenommen wurden, kürzer sein als bei neu gekauften Batterien.

2. Wenn die Reichweite der Fernbedienung abnimmt, ersetzen Sie

beide Batterien durch neue.

3. Wenn Sie den Fernbedienungssensor direktem Sonnenlicht oder

dem Licht hochfrequenter Leuchtstoffröhren aussetzen, kann es zu Fehlfunktionen kommen. In solchen Fällen sollten Sie das System an einer anderen Stelle aufstellen, um solche Fehlfunktionen zu vermeiden. 4 GE *5339/01-08/GE

10/1/03, 8:51 PM Vor Einschalten der Spannungsversorgung Besondere Merkmale und Funktionen Wirklichkeitsgetreuer Klang für das Heimkino DSP-Surroundklangmodi Dieser Receiver ist mit einer Vielzahl von Surroundklangmodi ausgestattet, mit denen Sie Ihre Videosoftware optimal wiedergeben können. Wählen Sie je nach den Geräten bzw. der wiederzugebenden Software einen geeigneten Surroundklangmodus aus - und dann viel Spaß!

Ein hochwertiger DSP (digitaler Signalprozessor) in diesem Receiver bietet eine Vielzahl auswählbarer Klangfelder, z. B. „ARENA“, „JAZZ CLUB“, „THEATER“, „STADIUM“, und „DISCO“. Er unterstützt fast alle Arten von Tonquellen. Dolby Digital DVD-Eingang über 6 Kanäle (Nur beim KRF-V5070D) Im DOLBY DIGITAL-Modus können Sie bei Software, die im Dolby Digital-Format verarbeitet wurde, den vollen digitalen Surroundklang wiedergeben lassen. Dolby Digital bietet bis zu 5,1 separate digitale Audiokanäle für noch bessere Klangqualität und noch stärkere Präsenz als bei herkömmlichem Dolby Surround. Wenn Sie einen DVD-Player haben, der mit einem 6-Kanal-Ausgang ausgestattet ist, ermöglicht dieser Receiver die volle Surroundklangwirkung einer DVD-Tonquelle mit Mehrkanal-Codierung. Da die Signale der Tonquelle digital sind und jeder Kanal getrennt eingespeist wird, übertrifft der erzielte Klangeffekt bei weitem das Ergebnis, das mit herkömmlichen Surroundsystemen möglich ist. Dolby PRO LOGIC II DOLBY PRO LOGIC II ist mit der Vorversion PRO LOGIC vollständig kompatibel und bietet darüber hinaus bessere Möglichkeiten für den Raumklang. Damit läßt sich herkömmlicher Stereo- oder Dolby Surround-Klang mit einer überzeugenden „5,1-ähnlichen“ Wirkung erzielen. PRO LOGIC II bietet spezielle Funktionen zum Steuern der umfassenden Raumklangwirkung, der Klangdimensionen und der Klangfeldabbildung. PRO LOGIC II erzeugt bei Videosoftware mit dem Kennzeichen einen eindrucksvollen Raumklang und bei Musik-CDs eine hörbare Dreidimensionalität. Beim Musikaufnahmen läßt sich der Klang als reiner STEREO-Surround-Sound wiedergeben. DTS (Digital Theater System) ist ein digitales 5,1-Kanal-Audioformat, das mit fünf Kanälen für das ganze Klangspektrum und einem niederfrequenten Kanal (Tiefsttonlautsprecher) für die Bässe eine unübertroffene Klangfülle, eine optimale Kanaltrennung und einen breiten Dynamikbereich bietet. Im DTS-Modus kann der digitale 5,1-Kanal-Signaleingang von einer DTSCD, -LD oder -DVD (mit der Markierung „DTS“ gekennzeichnet) in digitalem Surroundklang wiedergegeben werden. Wichtig: Wenn eine DTS-CD/LD/DVD auf einem CD-, LD- bzw. DVD-Player wiedergegeben wird, können am analogen Ausgang des Geräts Störungen ausgegeben werden. Es empfiehlt sich, den digitalen Ausgang des Players mit dem digitalen Eingang dieses Geräts zu verbinden. Mit dem Modus ACTIVE EQ wird unabhängig von den Umgebungsbedingungen eine dynamischere Tonqualität erzeugt. Sie erzielen einen wirkungsvolleren Klangeffekt, wenn Sie ACTIVE EQ während der Dolby Digital- und DTS-Wiedergabe auf ON schalten. Infrarot-Fernbedienung Neben der Steuerung der grundlegenden Funktionen des Receivers können Sie mit der im Lieferumfang enthaltenen IR-Fernbedienung außerdem ein Kassettendeck, einen MD-Recorder oder einen CD-Player von Kenwood bedienen, wenn diese über die Systemsteuerungskabel miteinander verbunden sind. Über diese Fernbedienung können Sie zusätzlich einen DVD-Player von Kenwood direkt bedienen, ohne dass Sie dazu die Fernbedienung des DVD-Players verwenden müssen. Der RDS-Tuner (Radiodatensystem) Der Receiver ist mit einem RDS-Tuner ausgestattet, der über mehrere bequeme Einstellfunktionen verfügt: RDS Auto Memory zum automatischen Speichern von bis zu 40 RDS-Sendern, die verschiedene Programme ausstrahlen, Sendernnamensanzeige zum Anzeigen des Namens des momentan eingestellten Senders und PTY-Suche zum Einstellen von Sendern nach Programmtyp. PTY-Suche (Programmtypsuche) Sie geben einfach den gewünschten Programmtyp an, und der Tuner stellt die entsprechenden Sender automatisch ein. 5 GE *5339/01-08/GE

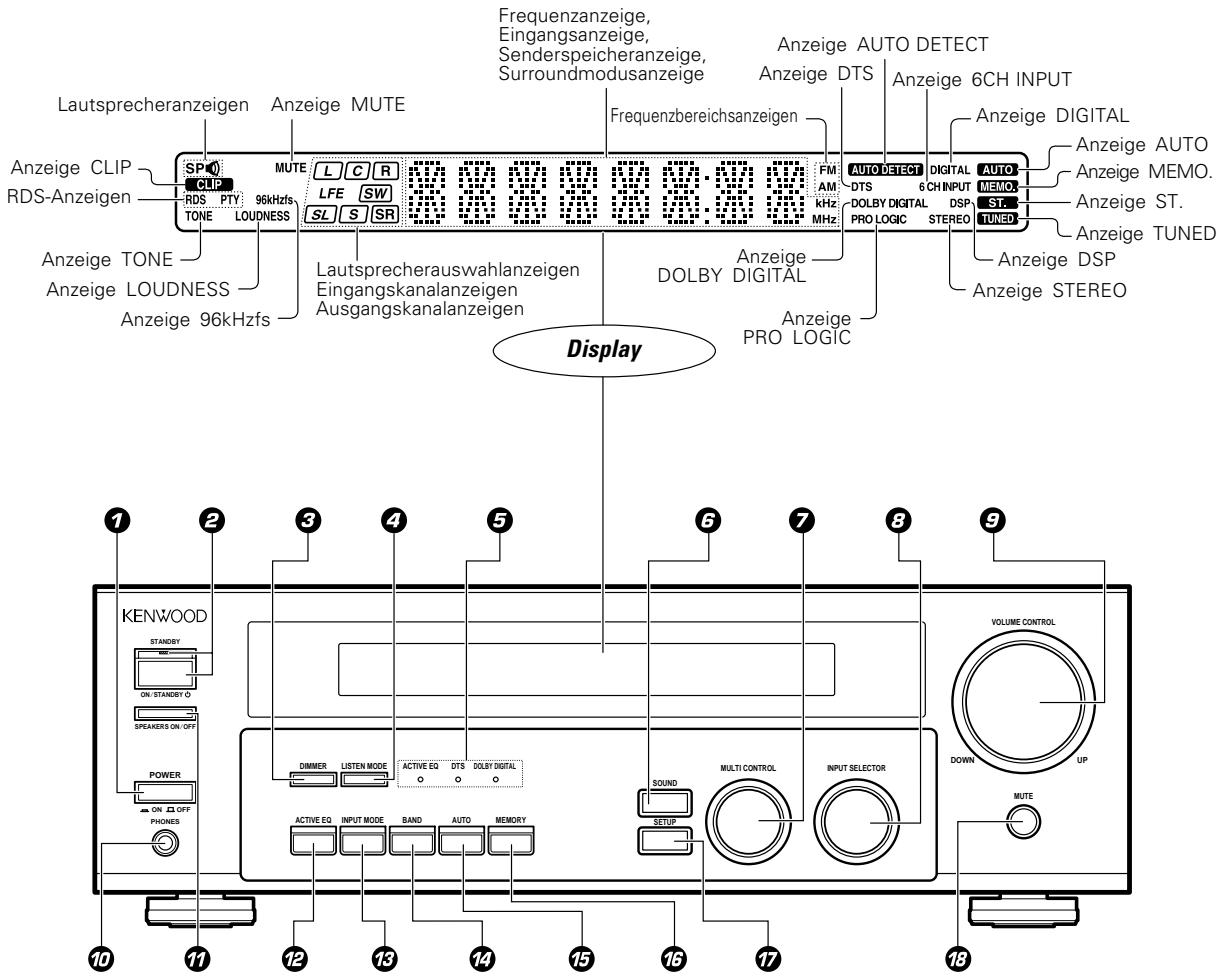

10/1/03, 8:51 PM DEUTSCH DTS ACTIVE EQ Lage und Funktion der Teile und Bedienelemente Hauptgerät Frequenzanzeige, Eingangsanzeige, Senderspeicheranzeige, Surroundmodusanzeige Lautsprecheranzeigen Anzeige CLIP RDS-Anzeigen Anzeige MUTE Anzeige AUTO DETECT Anzeige DTS Anzeige 6CH INPUT Anzeige DIGITAL Anzeige AUTO Anzeige MEMO. Frequenzbereichsanzeigen A B Anzeige ST. Anzeige TONE Anzeige DOLBY DIGITAL Lautsprecherauswahlanzeigen Eingangskanalanzeigen Ausgangskanalanzeigen Anzeige LOUDNESS Anzeige 96kHzfs Anzeige TUNED Anzeige DSP Anzeige STEREO Anzeige PRO LOGIC Display VOLUME CONTROL DEUTSCH STANDBY ON ⁄ STANDBY

OFF ACTIVE EQ PHONES INPUT MODE 1 Taste POWER ON/OFF Zum Ein- oder Ausschalten der Hauptstromversorgung (ON/OFF). 2 Taste ON/STANDBY Mit dieser Taste schalten Sie das Gerät ein bzw. in den Bereitschaftsmodus (ON/ STANDBY), wenn POWER auf ON steht. Anzeige STANDBY 3 Taste DIMMER Sie können damit auch den Aufnahmemodus REC MODE auswählen. Zum Einstellen der Helligkeit des Displays. 4 Taste LISTEN MODE Zum Auswählen des Wiedergabemodus. 5 Surround-LEDs (leuchtdioden) LED-Anzeigen für ACTIVE EQ Leuchtet, wenn sich der Receiver im ACTIVE EQ-Modus befindet. LED-Anzeigen für DTS Leuchtet, wenn sich der Receiver im DTSModus befindet. BAND

AUTO MEMORY SETUP LED-Anzeigen für DOLBY DIGITAL • Leuchtet, wenn sich der Receiver im Dolby Digital-Modus befindet. Taste SOUND Zum Einstellen der Tonqualität und der Raumklangeffekte. Regler MULTI CONTROL Zum Vornehmen verschiedener Einstellungen. Regler INPUT SELECTOR Zum Auswählen der Eingangsquellen. Regler VOLUME CONTROL Buchse PHONES Zur Wiedergabe über Kopfhörer. Taste SPEAKERS ON/OFF Zum Ein- oder Ausschalten der Lautsprecher. Taste ACTIVE EQ Zum Umschalten des status von ACTIVE EQ. Taste INPUT MODE Zum Umschalten zwischen vollautomatisch, digitalen und analogen Eingängen. $ Taste BAND Zum Auswählen des Sendefrequenzbereichs. % Taste AUTO Zum Umschalten der Anzeige von „TAPE“ zu „MD“. Zum Auswählen des automatischen Sendereinstellmodus. ^ Taste MEMORY Zum Speichern von Radiosendern. & Taste SETUP Zum Auswählen der Lautsprechereinstellungen usw.

• Taste MUTE Zum vorübergehenden Stummschalten des Tons. Bereitschaftsmodus Stromversorgung über POWER ON/OFF-Taste Wenn die Bereitschaftsanzeige des Geräts aufleuchtet, werden die internen Schaltkreise des Geräts mit einer geringen Menge Strom versorgt, der zur Pufferung des Speicherinhalts dient. Dieser Betriebszustand wird als Bereitschaftsmodus bezeichnet. Wenn sich das Gerät im Bereitschaftsmodus befindet, kann es über die Fernbedienungseinheit eingeschaltet werden. Die Stromversorgung zum Gerät wird beim Abschalten des Schalters (auf OFF) nicht gänzlich unterbrochen. 6 GE *5339/01-08/GE

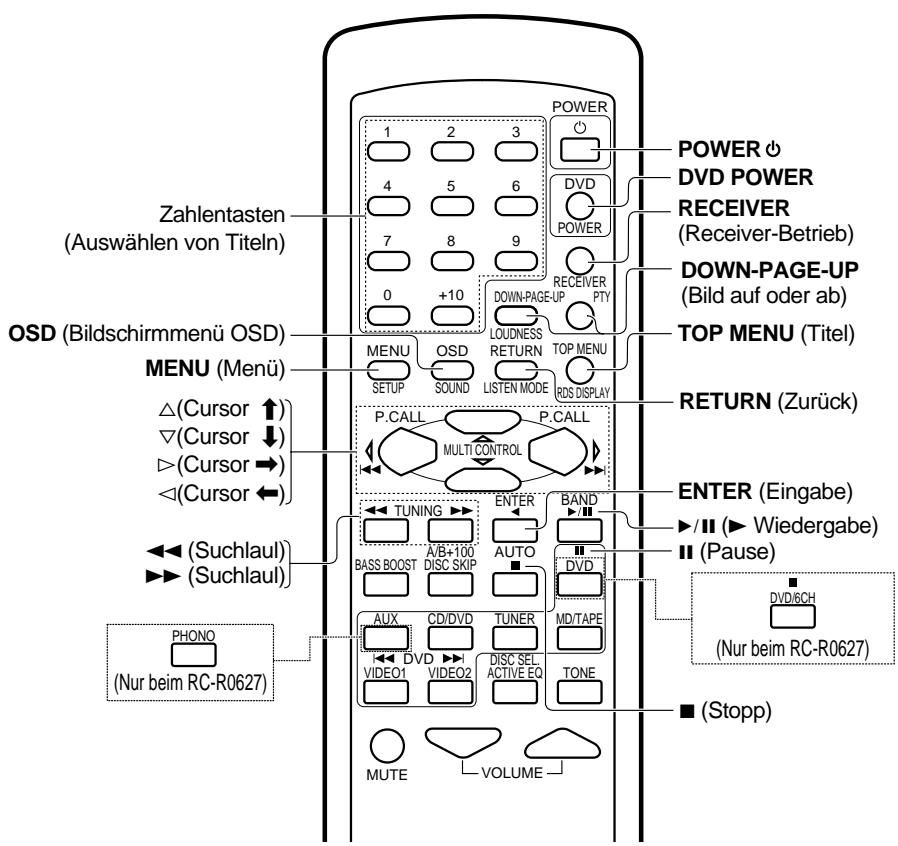

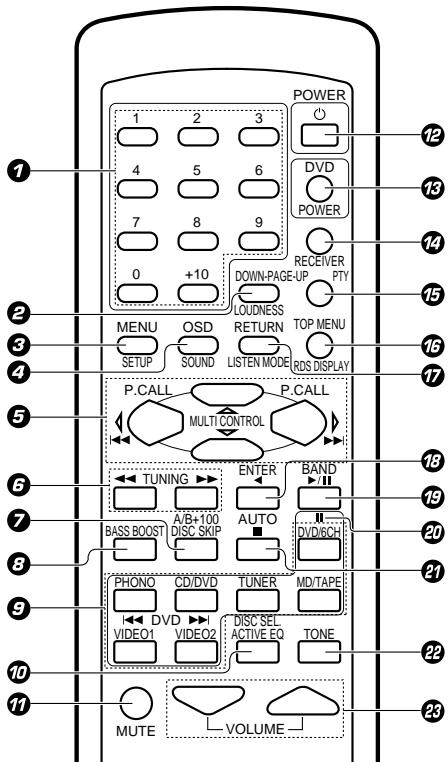

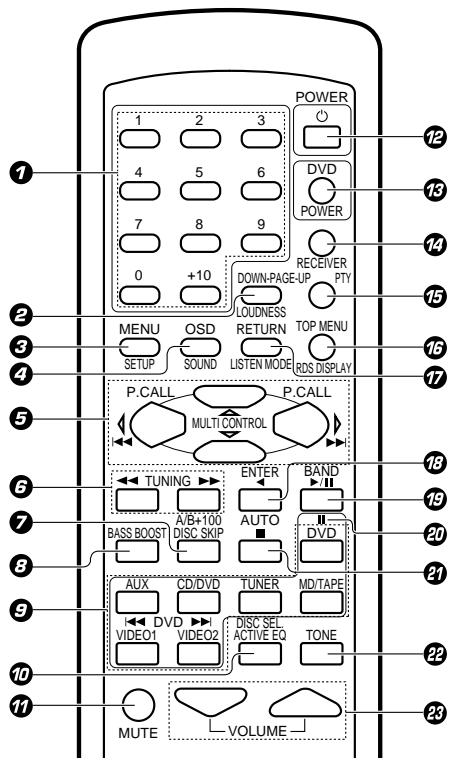

10/1/03, 8:51 PM Lage und Funktion der Teile und Bedienelemente Fernbedienung (RC-R0627) (KRF-V5070D) POWER

BASS BOOST DISC SKIP

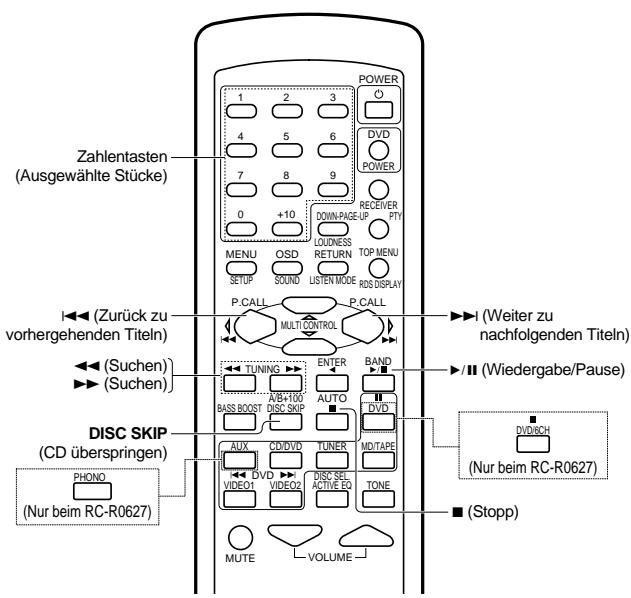

AUTO CD/DVD TUNER MD/TAPE DISC SEL. ACTIVE EQ TONE PHONO MUTE DVD/6CH Wenn ein Bedienelement für eine Funktion am Receiver und auf der Fernbedienung unterschiedliche Namen hat, wird der Name auf der Fernbedienung in dieser Bedienungsanleitung in Klammern angegeben. VOLUME 7 Taste A/B Wenn TAPE als Eingangsquelle ausgewählt ist, dient diese Taste bei einem Doppelkassettendeck als Taste zum Auswählen von Deck A bzw. B. Taste +100 Zum Auswählen der CD-Nummer bei einem Mehr-CD-Player. Taste DISC SKIP Wenn CD als Eingangsquelle ausgewählt ist, dient diese Taste bei einem Mehr-CD-Player als Taste zum Überspringen von CDs. 8 Taste BASS BOOST Zum Einstellen der maximalen Baßverstärkung für die tiefen Frequenzen. 9 Eingangsauswahltasten (DVD/6CH, PHONO, CD/DVD, TUNER, MD/TAPE, VIDEO 1, VIDEO 2) Zum Auswählen der Eingangsquellen. Tasten 4 DVD ¢ Bei DVD-Player-Funktionen dienen diese Tasten als Tasten zum Überspringen von Titeln. 0 Taste DISC SEL. Zum Steuern anderer Komponenten. Taste ACTIVE EQ Zum Umschalten des status von ACTIVE EQ. ! Taste MUTE Zum vorübergehenden Stummschalten des Tons. @ Taste POWER Zum Ein- und Ausschalten des Receivers. # Taste DVD POWER Zum Einschalten der DVD-Anlage. $ Taste RECEIVER Mit dieser Taste schalten Sie wieder zur Bedienung des Receivers um. % Taste -PAGE-UP Zum Steuern der DVD-Komponenten. Taste PTY Zur Verwendung der PTY-Suche. ^ Taste TOP MENU Zum Steuern der DVD-Komponenten. Taste RDS DISPLAY Zum Benutzung der RDS-Sendern. & Taste RETURN Zum Steuern der DVD-Komponenten. Taste LISTEN MODE Zum Auswählen des Wiedergabemodus.

• Taste ENTER Zum Steuern anderer Komponenten. Taste 2 Zum Steuren anderer Komponenten. ( Taste BAND Zum Auswählen des Sendefrequenzbereichs. Taste 6 Wenn CD als Eingangsquelle ausgewählt ist, dient diese Taste als Wiedergabe-/Pausetaste. Wenn MD oder TAPE als Eingangsquelle ausgewählt ist, dient diese Taste als Stopptaste. ) Taste 8 Zum Steuern anderer Komponenten. ¡ Taste AUTO Zum Auswählen des automatischen Sendereinstellmodus. Taste 7 Wenn CD, MD oder TAPE als Eingangsquelle ausgewählt ist, fungieren diese Tasten als Suchtasten. ™ Taste TONE Zum Einstellen des TONE-Reglers. £ Tasten VOLUME Dienen zum Einstellen der ReceiverLautstärke. 7 GE *5339/01-08/GE

10/1/03, 8:51 PM DEUTSCH DVD VIDEO1 VIDEO2 1 Zahlentasten Wenn CD oder MD als Eingangsquelle ausgewählt ist, fungieren diese Tasten als Zahlentasten. Wenn der Tuner als Eingangsquelle ausgewählt ist, dienen diese Tasten zum Einstellen gespeicherter Sender. 2 Taste DOWN-PAGEZum Steuern der DVD-Komponenten. Taste LOUDNESS Zum Umschalten des Status von LOUDNESS. 3 Taste MENU Zum Steuern der DVD-Komponenten. Taste SETUP Zum Auswählen der Lautsprechereinstellungen usw. 4 Taste OSD (On-Screen-Display) Zum Steuern der DVD-Komponenten. Taste SOUND Zum Einstellen der Tonqualität und der Raumklangeffekte. 5 Tasten MULTI CONTROL %/fi Zum Vornehmen verschiedener Einstellungen. Dienen zum Steuern anderer Komponenten. Tasten P.CALL 4/¢ Wenn der Tuner als Eingangsquelle ausgewählt ist, fungieren diese Tasten als Taste zum Aufrufen der voreingestellten Kanäle. Tasten 4/¢ Wenn CD oder MD als Eingangsquelle ausgewählt ist, fungieren diese Tasten als Tasten zum Überspringen von Titeln. 6 Tasten TUNING 1/¡ Dienen zum Steuern des Tuners oder der ausgewählten Komponente. Wenn CD, MD oder TAPE als Eingangsquelle ausgewählt ist, fungieren diese Tasten als Suchtasten. ENTER Lage und Funktion der Teile und Bedienelemente Fernbedienung (RC-R0628) (KRF-V4070D/V5570D) POWER

BASS BOOST DISC SKIP

DEUTSCH AUX CD/DVD DVD VIDEO1 VIDEO2 MUTE 1 Zahlentasten Wenn CD oder MD als Eingangsquelle ausgewählt ist, fungieren diese Tasten als Zahlentasten. Wenn der Tuner als Eingangsquelle ausgewählt ist, dienen diese Tasten zum Einstellen gespeicherter Sender. 2 Taste DOWN-PAGEZum Steuern der DVD-Komponenten. Taste LOUDNESS Zum Umschalten des Status von LOUDNESS. 3 Taste MENU Zum Steuern der DVD-Komponenten. Taste SETUP Zum Auswählen der Lautsprechereinstellungen usw. 4 Taste OSD (On-Screen-Display) Zum Steuern der DVD-Komponenten. Taste SOUND Zum Einstellen der Tonqualität und der Raumklangeffekte. 5 Tasten MULTI CONTROL %/fi Zum Vornehmen verschiedener Einstellungen. Dienen zum Steuern anderer Komponenten. Tasten P.CALL 4/¢ Wenn der Tuner als Eingangsquelle ausgewählt ist, fungieren diese Tasten als Taste zum Aufrufen der voreingestellten Kanäle. Tasten 4/¢ Wenn CD oder MD als Eingangsquelle ausgewählt ist, fungieren diese Tasten als Tasten zum Überspringen von Titeln. 6 Tasten TUNING 1/¡ Dienen zum Steuern des Tuners oder der ausgewählten Komponente. Wenn CD, MD oder TAPE als Eingangsquelle ausgewählt ist, fungieren diese Tasten als Suchtasten. ENTER AUTO BAND DVD TUNER MD/TAPE DISC SEL. ACTIVE EQ TONE Wenn ein Bedienelement für eine Funktion am Receiver und auf der Fernbedienung unterschiedliche Namen hat, wird der Name auf der Fernbedienung in dieser Bedienungsanleitung in Klammern angegeben. VOLUME 7 Taste A/B Wenn TAPE als Eingangsquelle ausgewählt ist, dient diese Taste bei einem Doppelkassettendeck als Taste zum Auswählen von Deck A bzw. B. Taste +100 Zum Auswählen der CD-Nummer bei einem Mehr-CD-Player. Taste DISC SKIP Wenn CD als Eingangsquelle ausgewählt ist, dient diese Taste bei einem Mehr-CD-Player als Taste zum Überspringen von CDs. 8 Taste BASS BOOST Zum Einstellen der maximalen Baßverstärkung für die tiefen Frequenzen. 9 Eingangsauswahltasten (DVD, AUX, CD/DVD, TUNER, MD/TAPE, VIDEO 1, VIDEO 2) Zum Auswählen der Eingangsquellen. Tasten 4 DVD ¢ Bei DVD-Player-Funktionen dienen diese Tasten als Tasten zum Überspringen von Titeln. 0 Taste DISC SEL. Zum Steuern anderer Komponenten. Taste ACTIVE EQ Zum Umschalten des status von ACTIVE EQ. ! Taste MUTE Zum vorübergehenden Stummschalten des Tons. @ Taste POWER Zum Ein- und Ausschalten des Receivers. # Taste DVD POWER Zum Einschalten der DVD-Anlage. $ Taste RECEIVER Mit dieser Taste schalten Sie wieder zur Bedienung des Receivers um. % Taste-PAGE-UP Zum Steuern der DVD-Komponenten. Taste PTY Zur Verwendung der PTY-Suche. ^ Taste TOP MENU Zum Steuern der DVD-Komponenten. Taste RDS DISPLAY Zum Benutzung der RDS-Sendern. & Taste RETURN Zum Steuern der DVD-Komponenten. Taste LISTEN MODE Zum Auswählen des Wiedergabemodus.

• Taste ENTER Zum Steuern anderer Komponenten. Taste 2 Zum Steuren anderer Komponenten. ( Taste BAND Zum Auswählen des Sendefrequenzbereichs. Taste 6 Wenn CD als Eingangsquelle ausgewählt ist, dient diese Taste als Wiedergabe-/Pausetaste. Wenn MD oder TAPE als Eingangsquelle ausgewählt ist, dient diese Taste als Stopptaste. ) Taste 8 Zum Steuern anderer Komponenten. ¡ Taste AUTO Zum Auswählen des automatischen Sendereinstellmodus. Taste 7 Wenn CD, MD oder TAPE als Eingangsquelle ausgewählt ist, fungieren diese Tasten als Suchtasten. ™ Taste TONE Zum Einstellen des TONE-Reglers. £ Tasten VOLUME Dienen zum Einstellen der ReceiverLautstärke. 8 GE *5339/01-08/GE

10/1/03, 8:51 PM Konfigurieren des Systems Nehmen Sie die Verbindungen wie auf den folgenden Seiten erläutert vor. Wenn Sie die Systemkomponenten anschließen, schlagen Sie unbedingt auch in der Bedienungsanleitung nach, die mit der Komponente, die Sie anschließen, mitgeliefert wurde. Schließen Sie das Netzkabel immer erst an eine Netzsteckdose an, nachdem Sie alle anderen Anschlüsse vorgenommen haben. Eingangsmoduseinstellungen Die CD/DVD-, VIDEO2-, und DVD oder DVD/6CH (nur KRF-V5070D)Eingänge umfassen alle Buchsen für digitalen und analogen Audioeingang. Wenn Sie die Anschlüsse vorgenommen und den Receiver eingeschaltet haben, gehen Sie wie in den Schritten unten erläutert vor. LISTEN MODE INPUT SELECTOR Hinweise

1. Achten Sie darauf, alle Verbindungskabel sicher und fest anzuschließen.

Bei losen Verbindungen ist unter Umständen kein Ton oder Störrauschen zu hören.

2. Ziehen Sie unbedingt das Netzkabel aus der Netzsteckdose, bevor Sie

andere Verbindungskabel anschließen oder lösen. Andernfalls kann es zu Fehlfunktinen oder Schäden am Gerät kommen.

3. Schließen Sie keine Netzkabel von Komponenten an, deren

Leistungsaufnahme höher ist als am Netzausgang an der Rückseite dieses Geräts angegeben. 1 Wählen Sie mit dem Regler INPUT SELECTOR die Funktion CD/ DVD, VIDEO2, DVD oder DVD/6CH (nur KRF-V5070D) aus. Analogverbindungen 2 Drücken Sie die Taste INPUT MODE. Funktionsstörung des Mikrocomputers Wenn ein Betrieb des Geräts nicht möglich ist oder inkorrekte Anzeigen am Display erscheinen, obwohl alle Anschlüsse vorschriftsmäßig durchgeführt wurden, ist der Mikrocomputer entsprechend den Anweisungen unter „Störungsbehebung” E zurückzustellen.

Mit jedem Tastendruck wechselt die Einstellung folgendermaßen: Im DTS-Wiedergabemodus 1 F-AUTO (digitaler Eingang, analoger Eingang) 2 D-MANUAL (digitaler Eingang) Im CD/DVD, VIDEO2, DVD oder DVD/6CH (nur KRF-V5070D) Wiedergabemodus 1 F-AUTO (digitaler Eingang, analoger Eingang) 2 D-MANUAL (digitaler Eingang) 3 6CH INPT (DVD/6CH Eingang) 4 ANALOG (analoger Eingang) Digitaler Eingang: Wählen Sie diese Einstellung zur Wiedergabe digitaler Signale von einem DVD-, CD- oder LD-Player. Analoger Eingang: Wählen Sie diese Einstellung zur Wiedergabe analoger Signale von einem Kassettendeck, Videorecorder oder Plattenspieler. Autom. Senderwahl: Bei der vollautomatischen Einstellung „F-AUTO“ (Anzeigen AUTO DETECT und DIGITAL leuchten) erkennt der Empfänger die digitalen oder analogen Eingangssignale automatisch. Bei der Wahl des Eingangsmodus hat das Digitalsignal Priorität. Der Empfänger wählt den Eingangs- und den Hörmodus bei der Wiedergabe automatisch und stimmt ihn mit dem jeweiligen Eingangssignal (Dolby Digital, PCM, DTS) und der Lautsprechereinstellung ab. Werkseitig ist die vollautomatische Einstellung aktiviert. Wenn der ausgewählte Wiedergabemodus des Receivers eingestellt bleiben soll, wählen Sie mit der Taste INPUT MODE die Einstellung „D-MANUAL“ (manuelle Klangeinstellung). Aber auch wenn diese Einstellung ausgewählt ist, kann es vorkommen, daß der Wiedergabemodus automatisch ausgewählt wird, um je nach der Kombination von Wiedergabemodus und Quellensignal ein Dolby Digital-Signal zu erzeugen. Wenn im Modus D-MANUAL die Audio-Wiedergabe aufgrund von Änderungen des Eingangssignals usw. plötzlich unterbrochen wird, drücken Sie die Taste LISTEN MODE. Wenn Sie die Taste INPUT MODE zu schnell drücken, ist unter Umständen kein Ton zu hören. Drücken Sie erneut die Taste INPUT MODE. 9 GE *5339/09-16/GE

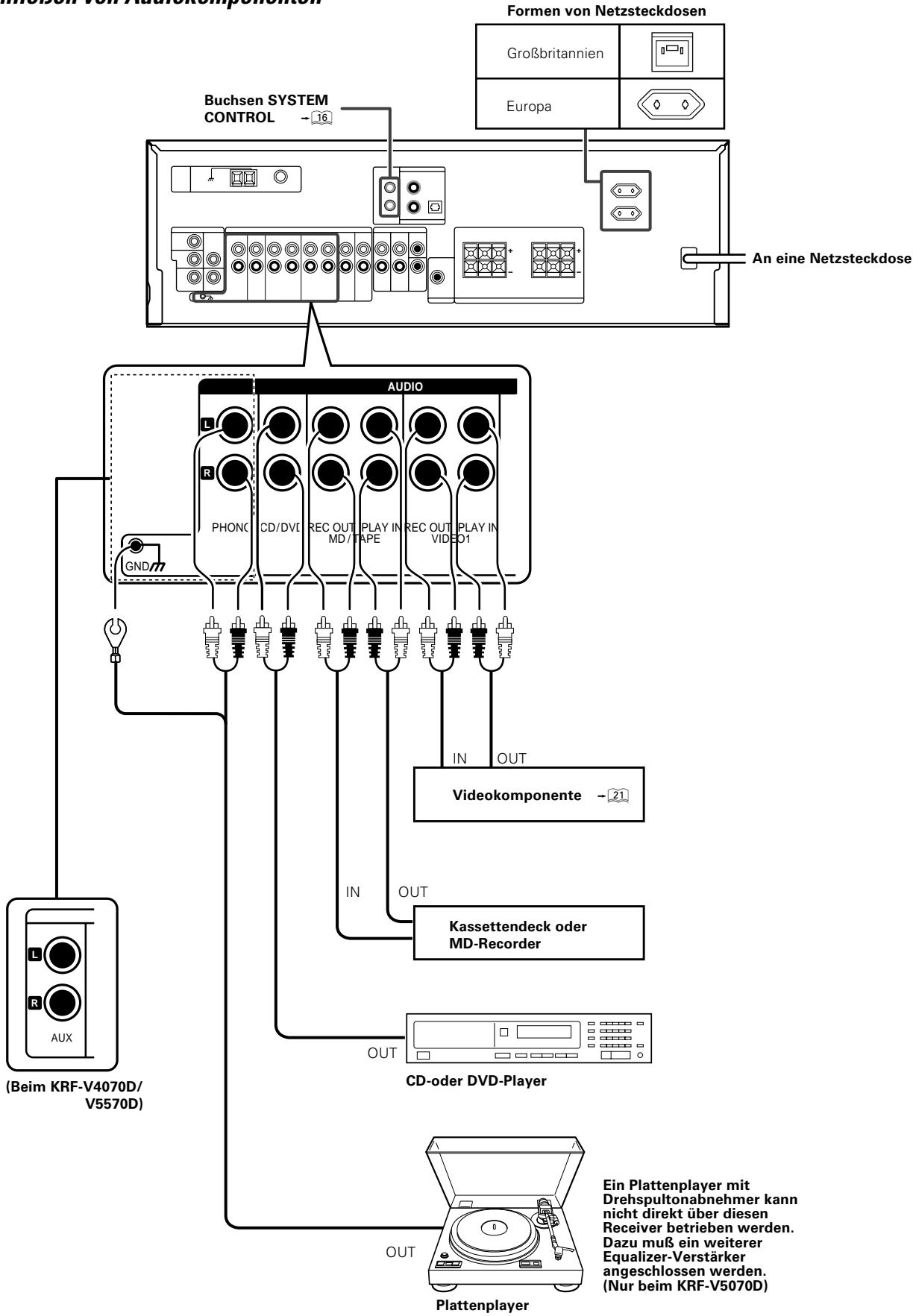

10/1/03, 8:51 PM DEUTSCH Audioverbindungen werden anhand von Cinchkabeln hergestellt. Diese Kabel übertragen Stereotonsignale in einem „analogen“ Format. Das heißt, das Tonsignal entspricht dem tatsächlichen zweikanaligen Stereoton. Cinchkabel haben in der Regel 2 Stecker an jedem Ende, einen roten für den rechten Kanal und einen weißen für den linken Kanal. Sie erhalten diese Kabel entweder zusammen mit dem Gerät oder im Elektronikfachhandel. INPUT MODE Konfigurieren des Systems Anschließen von Audiokomponenten Formen von Netzsteckdosen Großbritannien Buchsen SYSTEM CONTROL

An eine Netzsteckdose AUDIO

OUT Kassettendeck oder MD-Recorder

AUX OUT CD-oder DVD-Player (Beim KRF-V4070D/ V5570D) Ein Plattenplayer mit Drehspultonabnehmer kann nicht direkt über diesen Receiver betrieben werden. Dazu muß ein weiterer Equalizer-Verstärker angeschlossen werden. (Nur beim KRF-V5070D) OUT Plattenplayer 10 GE *5339/09-16/GE

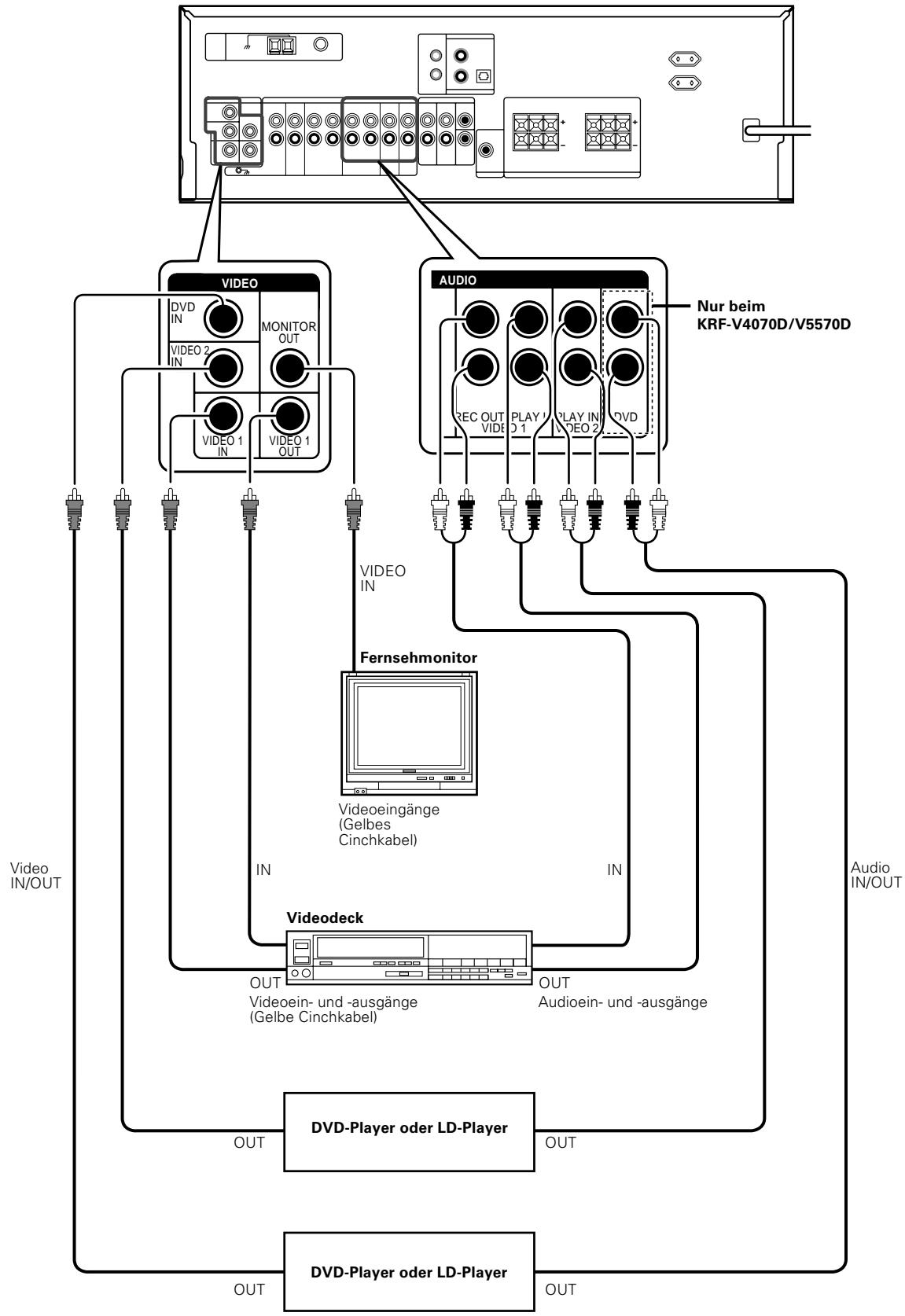

10/1/03, 8:51 PM Konfigurieren des Systems Anschließen von Videokomponenten

Fernsehmonitor Videoeingänge (Gelbes Cinchkabel) Video IN/OUT

Audio IN/OUT Videodeck OUT Videoein- und -ausgänge (Gelbe Cinchkabel) OUT Audioein- und -ausgänge DVD-Player oder LD-Player OUT OUT DVD-Player oder LD-Player OUT OUT Eine Videokomponente mit digitalen Audioausgängen muß an die Buchsen VIDEO 2 angeschlossen werden. 11 GE *5339/09-16/GE

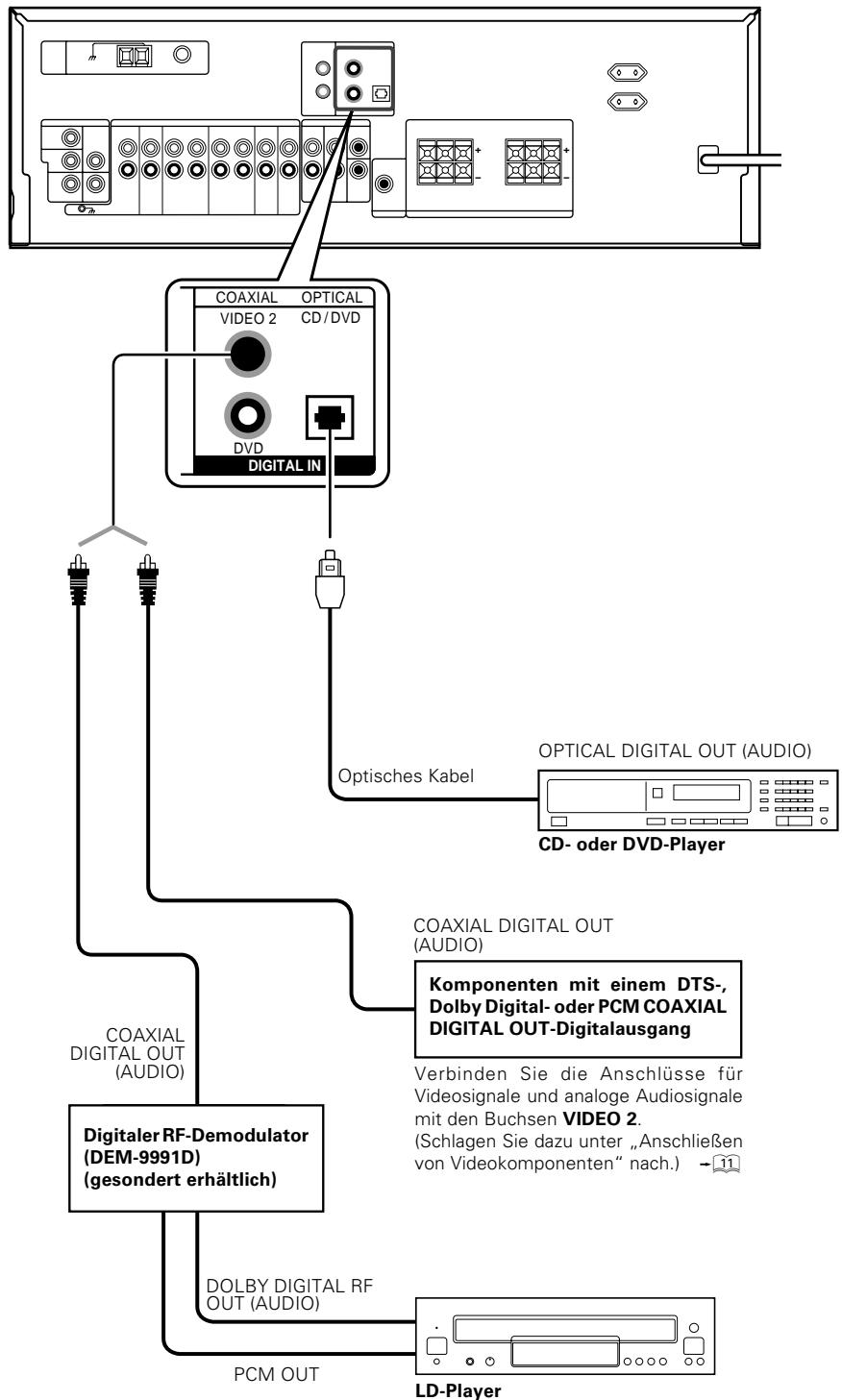

10/1/03, 8:51 PM Konfigurieren des Systems Digitale Verbindungen Die Digitaleingangsbuchsen eignen sich für DTS-, Dolby Digital- und PCM-Signale. Schließen Sie Komponenten an, die digitale Signale im DTS-, Dolby Digital- oder Standard-PCM-Format (CD) ausgeben können. Wenn Sie digitale Komponenten an den Receiver angeschlossen haben, lesen Sie unbedingt sorgfältig den Abschnitt „Eingangsmoduseinstellungen”.

(AUDIO) Komponenten mit einem DTS-, Dolby Digital- oder PCM COAXIAL DIGITAL OUT-Digitalausgang COAXIAL DIGITAL OUT (AUDIO) Digitaler RF-Demodulator (DEM-9991D) (gesondert erhältlich) Verbinden Sie die Anschlüsse für Videosignale und analoge Audiosignale mit den Buchsen VIDEO 2. (Schlagen Sie dazu unter „Anschließen von Videokomponenten“ nach.) !

OUT (AUDIO) PCM OUT LD-Player Wenn Sie einen LD-Player mit einem DIGITAL RF OUT-Ausgang anschließen wollen, verbinden Sie den LD-Player mit dem digitalen KENWOOD RF-Demodulator (DEM-9991D). Verbinden Sie als nächstes die Buchsen DIGITAL OUT des Demodulators mit den Buchsen DIGITAL IN des Receivers. Verbinden Sie die Anschlüsse für Videosignale und analoge Audiosignale mit den VIDEO 2-Buchsen. (Schlagen Sie dazu unter „Anschließen von Videokomponenten“ nach.) 12 GE *5339/09-16/GE

10/1/03, 8:51 PM Konfigurieren des Systems Anschließen eines DVD-Players (6 Kanäle) (Nur beim KRF-V5070D) Wenn Sie einen DVD-Player mit einer digitalen Verbindung an den Receiver angeschlossen haben, lesen Sie unbedingt sorgfältig den Abschnitt „Eingangsmoduseinstellungen“.

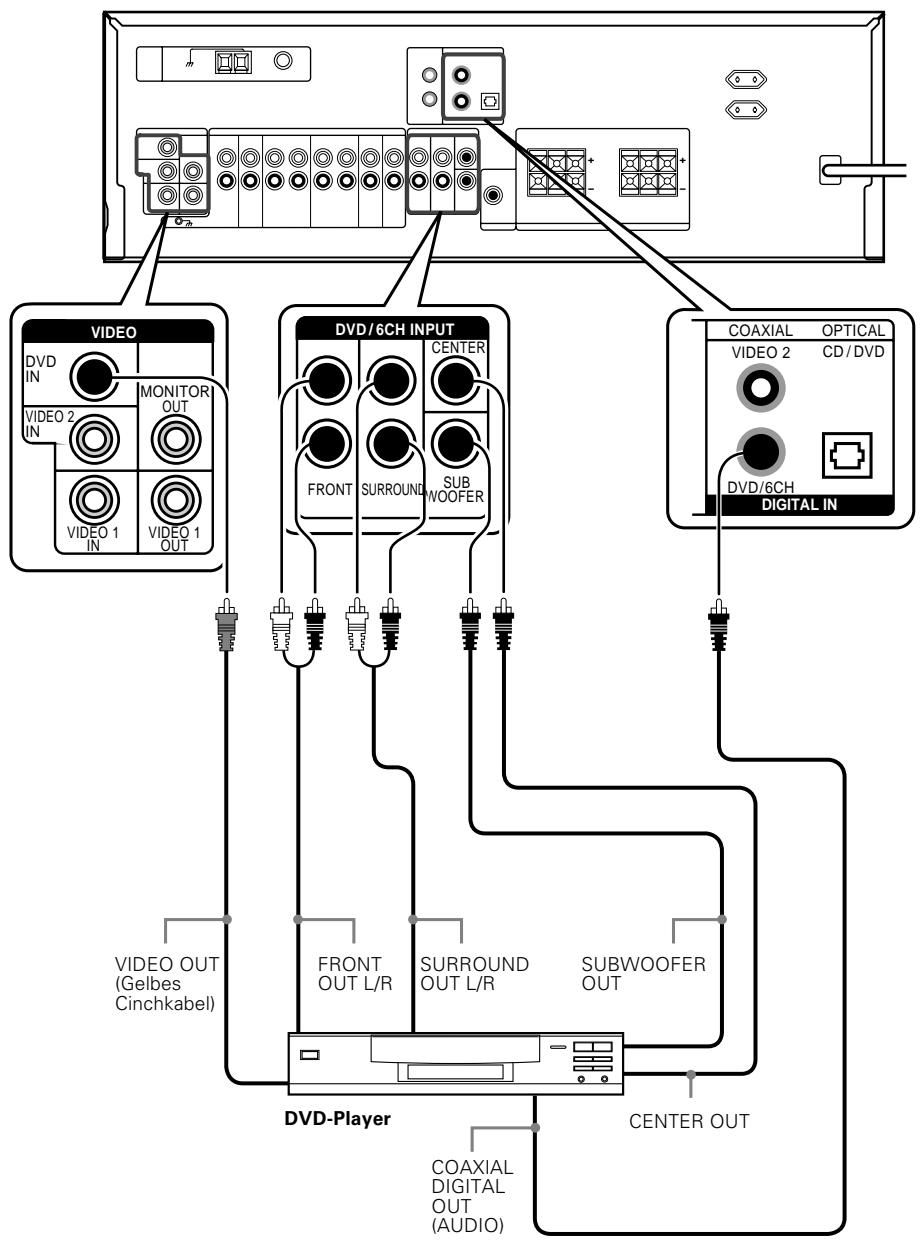

DVD-Player SUBWOOFER OUT CENTER OUT COAXIAL DIGITAL OUT (AUDIO) ACHTUNG Beachten Sie unbedingt die folgenden Punkte, da anderenfalls die Belüftung blockiert wird, was zu Feuergefahr führt.

• Stellen Sie niemals Gegenstände auf der Einheit ab, welche die Wärmeabfuhr beeinträchtigen.
• Halten Sie ausreichend Abstand rund um die Einheit ein (gemessen von der größten Außendimension einschließlich ßberständen), der mindestens den nachfolgenden Werten entspricht. Oberseite: 50 cm Seitenwand: 10 cm Rückwand: 10 cm 13 GE *5339/09-16/GE

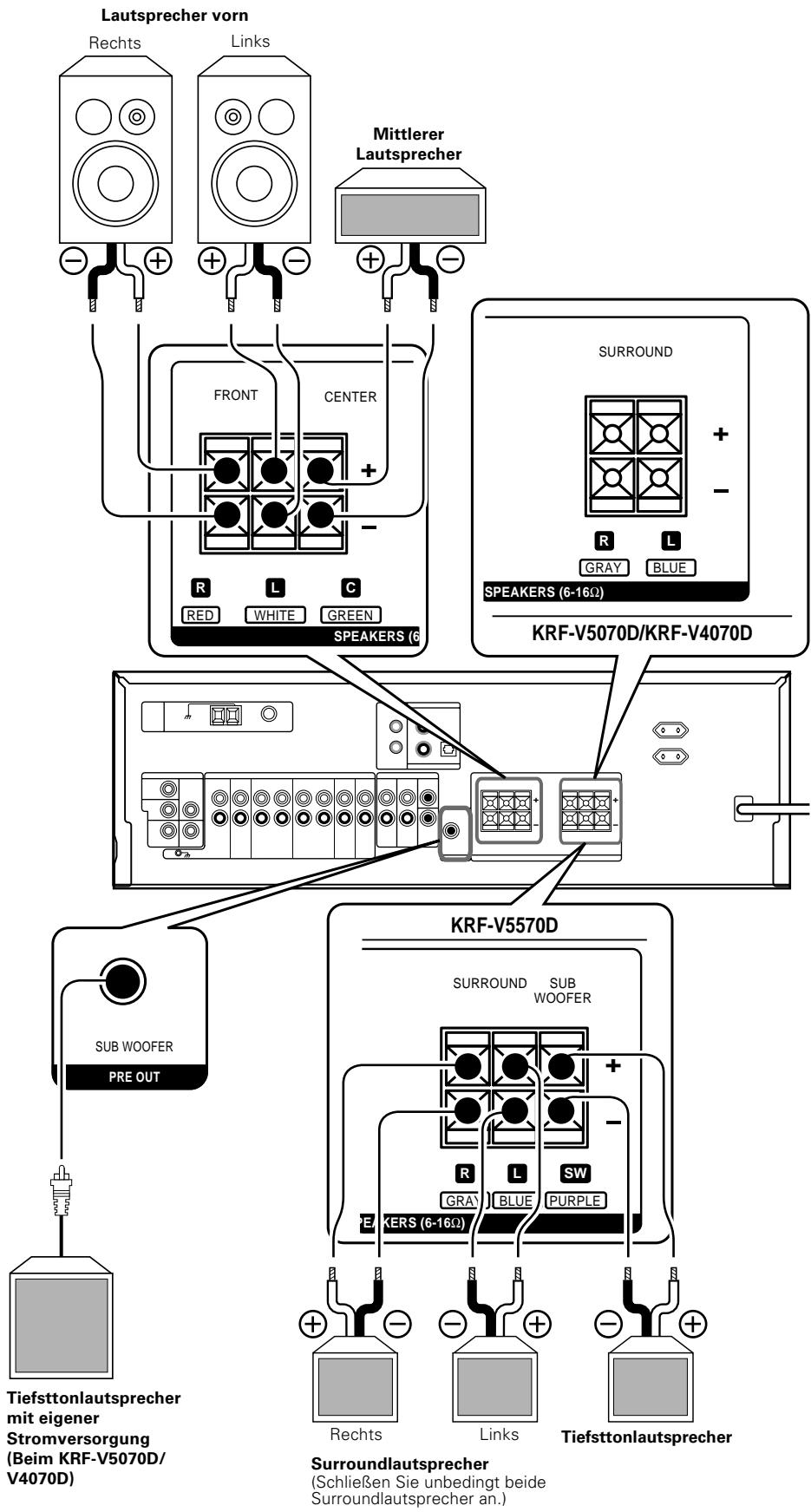

10/1/03, 8:51 PM Konfigurieren des Systems Anschließen der Lautsprecher Lautsprecher vorn Links Rechts Mittlerer Lautsprecher SURROUND FRONT CENTER

GRAY BLUE PURPLE SPEAKERS (6-16Ω) Tiefsttonlautsprecher mit eigener Stromversorgung (Beim KRF-V5070D/ V4070D) Rechts Links Tiefsttonlautsprecher Surroundlautsprecher (Schließen Sie unbedingt beide Surroundlautsprecher an.) 14 GE *5339/09-16/GE

10/1/03, 8:51 PM Konfigurieren des Systems Anschließen der Lautsprecherkabel 1 Lautsprecherkabel am Ende abisolieren. 2 Lasche herunterdrücken. Anschließen der Antennen AM-Ringantenne Die mitgelieferte Ringantenne ist eine Zimmerantenne. Stellen Sie sie so weit wie möglich vom Receiver, dem Fernsehgerät, den Lautsprecherkabeln und dem Netzkabel entfernt auf, und richten Sie sie für den bestmöglichen Empfang aus. 3 Kabel hineinstecken. 4 Lasche zurück in die Ausgangsposition stellen. Verbindung des AM-Antennenanschlusses 1 Lasche herunterdrücken.

• Schließen Sie die Pole + und – der Lautsprecherkabel auf keinen Fall kurz.
• Wenn der linke und der rechte Lautsprecher vertauscht oder die Lautsprecherkabel mit umgekehrter Polarität angeschlossen sind, klingt der Ton unnatürlich, und die räumliche Wirkung des Klangs geht verloren. Achten Sie darauf, die Lautsprecher korrekt anzuschließen. Lautsprecherimpedanz FM-Zimmerantenne Die mitgelieferte Zimmerantenne eignet sich nur vorübergehend für den Empfang. Für einen stabilen Signalempfang empfiehlt sich eine Außenantenne. Lösen Sie die Zimmerantenne vom Gerät, wenn Sie eine Außenantenne anschließen. Verbindung des FM-Antennenanschlusses Stecken Sie das Kabel hinein. DEUTSCH Überprüfen Sie die Angaben für die Lautsprecherimpedanz, die auf der Rückseite des Receivers angegeben sind, und schließen Sie dann Lautsprecher mit entsprechenden Impedanzwerten an. Wenn Sie Lautsprecher mit einer anderen Nennimpedanz als der auf der Rückseite des Receivers angegebenen Impedanz anschließen, kann es zu Fehlfunktionen kommen, oder die Lautsprecher oder der Receiver können beschädigt werden. 3 Lasche zurück in Ausgangsposition stellen. 2 Kabel hineinstecken. FM-Außenantenne Führen Sie das 75Ω-Koaxialkabel, das an die FM-Außenantenne angeschlossen ist, ins Zimmer, und schließen Sie es den den Anschluß FM 75Ω an.

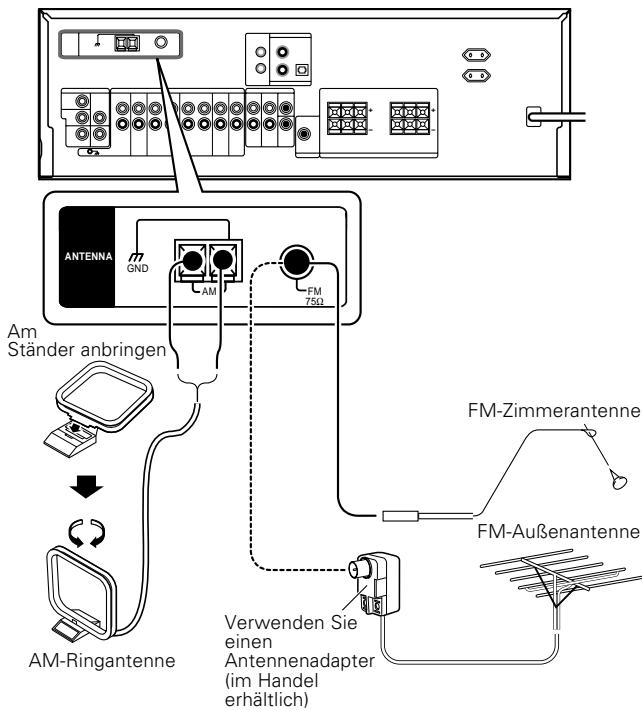

Ständer anbringen FM-Zimmerantenne FM-Außenantenne AM-Ringantenne Verwenden Sie einen Antennenadapter (im Handel erhältlich) 15 GE *5339/09-16/GE

10/1/03, 8:51 PM Konfigurieren des Systems Anschließen der Systemsteuerung (SYSTEM CONTROL) SYSTEMSTEUERFUNKTIONEN Wenn Sie Systemsteuerkabel anschließen, nachdem Sie eine KENWOOD-Audio-Anlage angeschlossen haben, können Sie eine Reihe praktischer Systemsteuerfunktionen nutzen. Dieses Gerät ist nur mit dem [SL-16]-Modus kompatibel. Die Systemsteuerung steht nicht zur Verfügung, wenn das Gerät im Verbindungsmodus [XS8], [XS] oder [XR] angeschlossen wird. Wenn Ihre Komponente mit einem Moduswahlschalter ausgestattet ist, stellen Sie an den angeschlossenen Komponenten den [SL16]-Modus ein. Fernbedienung Sie können dieses Gerät mit der Systemfernbedienung steuern, die mit dem Receiver geliefert wurde. Automatischer Betrieb Wenn Sie die Wiedergabe einer angeschlossenen Komponente starten, schaltet der Eingangswählschalter an diesem Gerät automatisch zu dieser Komponente um. Synchronaufnahme Sie können die Aufnahme mit dem Start der Wiedergabe synchronisieren, wenn Sie von CD, MD oder Schallplatte aufnehmen. SYSTEM CONTROL kabel Aufstellung der Lautsprecher SYSTEM CONTROL

• Sie können das Systemsteuerkabel an die entweder an das hohe anschließen oder unten heben. Mittlerer Lautsprecher DEUTSCH BEISPIEL: Verbindungen für den [SL16]-Modus Die Einstellung des Systemsteuermodus ist durch Unterstreichung gekennzeichnet. [SL16] Empfänger [SL16] [XS] [XS8] [XR] Kassettendeck oder MD-Recorder [SL16] [XS] [XS8] CD-Player [XS] Plattenplayer SYSTEM CONTROL kabel

• Damit die Systemsteuerfunktionen genutzt werden können, müssen die Komponenten an die richtigen Buchsen angeschlossen werden. Einen CD-Player müssen Sie an die CD-Buchsen anschließen. Ein Kassettendeck oder einen MD-Recorder müssen Sie an die Buchsen MD/TAPE anschließen. Wenn Sie mehrere CD-Player (oder mehrere andere gleichartige Geräte) anschließen, ist nur bei dem Gerät an den entsprechenden Buchsen eine Systemsteuerung möglich.
• Einige CD-Player und Kassettendecks entsprechen nicht dem [SL16]Systemsteuermodus. Nehmen Sie keine Systemverbindungen mit Geräten vor, die nicht [SL16]-kompatibel sind.
• Einige MD-Player unterstützen die Systemsteuerung nicht. Wenn Sie solche Geräte anschließen, ist keine Systemsteuerung möglich. Hinweise

1. [SL16]-Geräte können für die Systemsteuerung nicht mit [XR]-,

[XS]- und [XS8]-Geräten kombiniert werden. Wenn Sie solche Geräte haben, schließen Sie bitte keine Systemsteuerkabel an. Auch ohne Systemsteuerkabel können normale Funktionen ausgeführt werden, ohne daß die Leistung beeinträchtigt wird.

2. Schließen Sie Systemsteuerkabel nur an Komponenten an, die von

KENWOOD spezifiziert wurden. Andernfalls kann es zu Fehlfunktionen oder Schäden an den Geräten kommen.

3. Vergewissern Sie sich, daß die Stecker der Systemsteuerkabel

vollständig in den Systemsteueranschlüssen sitzen. Tiefsttonlautsprecher Lautsprecher vorn Hörposition Surroundlautsprecher Lautsprecher vorn : Stellen Sie diese Lautsprecher links und rechts vor der Hörposition auf. Vordere Lautsprecher sind bei allen Surroundmodi erforderlich. Mittlerer Lautsprecher : Stellen Sie diesen Lautsprecher mittig vor der Hörposition auf. Dieser Lautsprecher stabilisiert das Klangbild und trägt zu einer naturgetreuen Wiedergabe bewegter Geräuschquellen bei. Sie sind zur Wiedergabe von Surroundklang erforderlich. Surroundlautsprecher : Stellen Sie diese Lautsprecher direkt links und rechts neben oder leicht hinter der Hörposition auf. Beide Lautsprecher müssen sich auf gleicher Höhe etwa 1 m oberhalb der Kopfhöhe des Zuhörers befinden. Diese Lautsprecher tragen zu einer naturgetreuen Wiedergabe bewegter Geräuschquellen und zur Schaffung von Atmosphäre bei. Sie sind zur Wiedergabe von Surroundklang erforderlich. Tiefsttonlautsprecher : Dieser Lautsprecher ist für eine kraftvolle Wiedergabe tiefer Bässe erforderlich.

• Zwar besteht ein ideales Surroundsystem aus allen oben aufgelisteten Lautsprechern. Wenn jedoch kein mittlerer Lautsprecher oder Tiefsttonlautsprecher vorhanden ist, können die entsprechenden Tonsignale im Rahmen der Lautsprechereinstellung auf die anderen Lautsprecher verteilt werden, so daß sich eine optimale Tonwiedergabe über die vorhandenen Lautsprecher erzielen läßt.

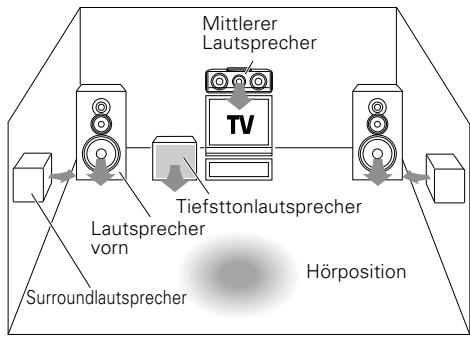

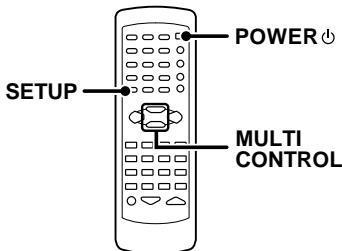

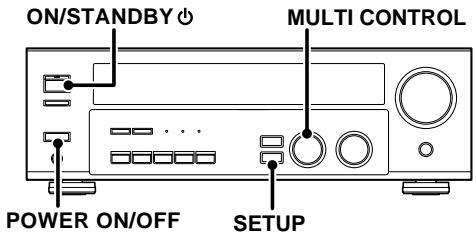

10/1/03, 8:51 PM Vorbereitungen für Surroundklang Lautsprechereinstellungen Damit Sie die Tonwiedergabemodi des Receivers optimal nutzen können, nehmen Sie bitte die unten beschriebenen Lautsprechereinstellungen (Tiefsttonlautsprecher, Lautsprecher vorn und in der Mitte, Surroundlautsprecher) vor. ON/STANDBY MULTI CONTROL sollte nur mit der Einstellung für das 5-Kanal-Lautsprechersystem verwendet werden.

• Bei Auswahl der Einstellung FULL RANGE, 2WAY 2SPKR oder 2WAY 3SPKR wird zu Schritt 4 gewechselt. 3 Wenn Sie die allgemeine Lautsprechereinstellung aufrufen möchten, wählen Sie mithilfe des MULTI CONTROLBedienungsknopfes oder der entsprechenden Tasten die Einstellung OTHERS und drücken erneut die Taste SETUP.
• Die Tiefsttonlautsprecher-Einstellungsanzeige "SUBW ON" wird eingeblendet.

4 Wählen Sie mit dem Regler bzw. den Tasten MULTI CONTROL die geeignete Einstellung für den Tiefsttonlautsprecher aus. SETUP 1 SUBW ON : Der Einstellmodus für den Tiefsttonlautsprecher ist am Receiver aktiviert. 2 SUBW OFF : Der Einstellmodus für den Tiefsttonlautsprecher ist am Receiver deaktiviert. POWER SETUP MULTI CONTROL und ON/STANDBY bzw. Taste POWER ein. 5 Bestätigen Sie die Einstellung mit der Taste SETUP.

• Die Anzeige für die Einstellung der vorderen Lautsprecher „FRNT NML“ erscheint. 2 Drücken Sie die SETUP-Taste, um in den SETUP-Modus zu schalten, und den MULTI-CONTROL-Schalter oder die Tasten für die folgenden Anzeigen.

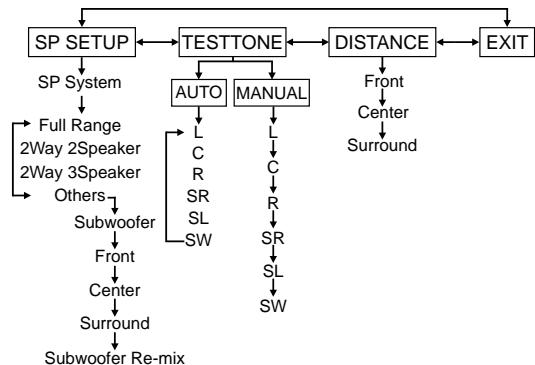

SP SETUP TESTTONE DISTANCE EXIT 1 FRNT NML (normal) : Vordere Lautsprecher durchschnittlicher Größe sind an den Receiver angeschlossen. 2 FRNT LRG (groß) : Große vordere Lautsprecher sind an den Receiver angeschlossen. Die Reihenfolge bei SETUP ist wie folgt: SP SETUP SP System Full Range 2Way 2Speaker 2Way 3Speaker Others Subwoofer Front TESTTONE DISTANCE AUTO MANUAL EXIT Front Center

6 Wählen Sie mit dem Regler bzw. den Tasten MULTI CONTROL die geeignete Einstellung für die vorderen Lautsprecher aus. Surround

• Bei der Einstellung „FRNT LRG“ wirdüber den Tiefsttonlautsprecher kein Ton wiedergegeben, selbst wenn Tiefsttonlautsprecher auf ON gesetzt ist. Wenn jedoch der Tiefsttonlautsprecher ausgewählt ist und Sie „SW RE-MIX ON“ einstellen, wird über den Tiefsttonlautsprecher Ton wiedergegeben. In STEREO-Modus, wird der Ton direkt über die vorderen Lautsprecher wiedergegeben. 7 Bestätigen Sie die Einstellung mit der Taste SETUP.
• Die Anzeige für die Einstellung des mittleren Lautsprechers „CNTR NML“ erscheint.

Center Surround Subwoofer Re-mix 3 Wählen Sie ein Lautsprechersystem aus. 1 Wählen Sie SP SETUP, und drücken Sie erneut die Taste SETUP, so dass die Lautsprechersystem-Anzeige "SP SYSTEM" eingeblendet wird. 2 Wählen Sie mithilfe des MULTI CONTROLBedienungsknopfes oder der entsprechenden Tasten die Lautsprechersystem-Einstellung. 8 Wählen Sie mit dem Regler bzw. den Tasten MULTI CONTROL die geeignete Einstellung für den mittleren Lautsprecher aus. Wenn Sie „LRG“ als Einstellung für die vorderen Lautsprecher ausgewählt haben: 1 CNTR NML (normal) : Ein mittlerer Lautsprecher durchschnittlicher Größe ist an den Receiver angeschlossen. 2 CNTR LRG (groß) : Ein großer mittlerer Lautsprecher ist an den Receiver angeschlossen. 3 CNTR OFF : Der Einstellmodus für den mittleren Lautsprecher ist am Receiver deaktiviert. Wenn Sie "NML" als Einstellung für die vorderen Lautsprecher ausgewählt haben: 1 CNTR ON : Der Einstellmodus für den mittleren Lautsprecher ist am Receiver aktiviert. 2 CNTR OFF : Der Einstellmodus für den mittleren Lautsprecher ist am Receiver deaktiviert. 1 FULL RANGE : Für ausgewählte Kenwood-Lautsprecher – z. B. KS-207HT. 2 2WAY 2SPKR : Für ausgewählte Kenwood-Lautsprecher – z. B. KS-307HT. 3 2WAY 3SPKR : Für ausgewählte Kenwood-Lautsprecher – z. B. KS-707HT. 4 OTHERS : Für sonstige allgemeine Lautsprecher. 9 Bestätigen Sie die Einstellung mit der Taste SETUP.

• Die Anzeige für die Einstellung der Surroundlautsprecher „SURR NML“ erscheint.

• Die Auswahl FULL RANGE, 2WAY 2SPKR oder 2WAY 3SPKR Fortsetzung auf der nächsten Seite 0 Wählen Sie mit dem Regler bzw. den Tasten MULTI CONTROL die geeignete Einstellung für den Surroundlautsprecher aus. 17 GE *5339/17-20/GE

10/1/03, 8:52 PM DEUTSCH 1 Schalten Sie diesen Receiver mit der Taste POWER ON/OFF

• Werkseitig ist „SUBW ON“ eingestellt.
• Wird die Einstellung „SUBW OFF“ ausgewählt, wird für die vorderen Lautsprecher automatisch „FRNT LRG“ eingestellt, und Sie können mit Schritt 8 fortfahren. Vor Ausführung von Schritt 8 drücken Sie die Taste SETUP, um die Einstellung zu bestätigen.
• Wenn über den Tiefsttonlautsprecher Ton wiedergegeben werden soll, wählen Sie „FRNT NML“. Vorbereitungen für Surroundklang Wenn Sie „LRG“ als Einstellung für den mittleren Lautsprecher ausgewählt haben: 1 SURR NML (normal) : Surroundlautsprecher durchschnittlicher Größe sind an den Receiver angeschlossen. 2 SURR LRG (groß) : Große Surroundlautsprecher sind an den Receiver angeschlossen. 3 SURR OFF : Der Einstellmodus für die Surroundlautsprecher ist am Receiver deaktiviert. Wenn Sie für den mittleren Lautsprecher nicht „LRG“ als Einstellung ausgewählt haben, 1 SURR ON : Der Einstellmodus für die Surround- lautsprecher ist am Receiver aktiviert. 2 SURR OFF : Der Einstellmodus für die Surround- lautsprecher ist am Receiver deaktiviert. ! Bestätigen Sie die Einstellung mit der Taste SETUP.
• Die Anzeige für die Subwoofer-Re-mix-Einstellung „SW REMIX“ bewegt sich über das Display. 3 Drücken Sie SETUP.
• Der Testton wird ausgeschaltet. Der Receiver schaltet in den Einstellmodus für den Abstand zwischen Hörposition und Lautsprechern. 4 Für die MANUAL-Auswahl drücken Sie jedes Mal die Taste SETUP, um den Lautsprecherkanal zu wählen. 5 Geben Sie den Abstand zu den Lautsprechern ein. 1 Wählen Sie in der SETUP-Anzeige DISTANCE und drücken Sie erneut die SETUP-Taste. 2 Messen Sie den Abstand zwischen der Hörposition und den einzelnen Lautsprechern. Notieren Sie sich dem Abstand zu den einzelnen Lautsprechern. Abstand zu den Lautsprechern vorn : ____ Fuß (Meter) Abstand zum mittleren Lautsprecher : ____ Fuß (Meter) Abstand zu den Surroundlautsprechern : ____ Fuß (Meter) 3 Stellen Sie mit dem Regler bzw. den Tasten MULTI CONTROL die Entfernung zu den Lautsprechern vorn ein. Die Anzeige zu dem einzustellenden Lautsprecher blinkt.

• Solange der Subwoofer auf OFF steht, ist die subwoofer-Remix-Einstellung nicht verfügbar. DEUTSCH @ Wählen Sie mit dem Regler bzw. den Tasten MULTI-CONTROL die geeignete Einstellung für die vorderen Lautsprecher. 1 RMX ON : Subwoofer-Re-mix-Einstellung zum Empfänger ist am Receiver aktiviert. 2 RMX OFF : Subwoofer-Re-mix-Einstellung zum Empfänger ist am Receiver deaktiviert. # Bestätigen Sie die Einstellung mit der Taste SETUP.
• Der Receiver schaltet in den Einstellmodus für den Lautstärkepegel der Lautsprecher.
• In Schritt 4 und 5 erscheinen Anzeigen nur für die ausgewählten Kanäle der Lautsprecher, die eingestellt werden müssen. 4 Dient zum Einstellen der Lautsprecherlautstärke. Stellen Sie die Lautstärke der Lautsprecher von Ihrer normalen Hörposition aus ein. Die Lautstärkepegel der einzelnen Lautsprecher sollten ausgewogen sein. 1 Drücken Sie die Taste SETUP, um mit TEST TONE anzufangen. Die Auswahl von AUTO/MANUAL TEST TONE erfolgt über den MULTI CONTROL-Regler oder die -Tasten-. 1 AUTO 2 MANUAL 2 Zum Einstellen von AUTO oder MANUAL drücken Sie erneut die SETUP-Taste. Stellen Sie mit dem Regler bzw. den Tasten MULTI CONTROL den Lautstärkepegel des Testtons ein, der über den betreffenden Lautsprecherkanal ausgegeben wird. Für die AUTO-Auswahl der Testton wird jeweils 2 Sekunden lang über die Lautsprecher ausgegeben, und zwar in folgender Reihenfolge: Anzeige in Fuß Anzeige in Metern

• Der Einstellbereich beträgt 1 bis 30 Fuß (0,3 bis 9,0 m) in Schritten zu 1 Fuß (0,3 m). 4 Bestätigen Sie die Einstellung mit der Taste SETUP. 5 Geben Sie wie in Schritt 3 und 4 erläutert den Abstand zu den einzelnen Lautsprechern ein. 6 Die Einstellung ist abgeschlossen, sobald der EXIT erscheint.

• Die Lautsprecher, die Sie ausgewählt haben, sollten im Display angezeigt werden. Vergewissern Sie sich, daß Sie alle Lautsprecher korrekt ausgewählt haben. 7 Drücken Sie die Taste SETUP, um den SETUP-Modus zu verlassen. Eingangspegeleinstellung (nur analoge Quellen) Wenn der Eingangspegel eines analogen Quellensignals zu hoch ist, blinkt die CLIP-Anzeige und gibt das Quellensignal an. Stellen Sie den Eingangspegel ein. 1 Wählen Sie mit dem Regler INPUT SELECTOR den Eingangspegel der Tonquelle aus, die Sie einstellen wollen.
• Sie können für jede Eingangsquelle einen eigenen Eingangspegel speichern. 2 Drücken Sie die Taste SOUND so oft, bis die Anzeige „INPUT“ erscheint. 3 Stellen Sie mit dem Regler bzw. den Tasten MULTI CONTROL den Eingangspegel ein.

• Wenn Sie die Lautstärkeeinstellungen der Lautsprecher ändern, während Sie Musik hören, ändern sich die auf dieser Seite erläuterten Einstellungen.

• Wenn einer der Lautsprecher beim SP SETUP deaktiviert wurde (Einstellung OFF), wird die TEST TONE-Anpassung für diesen Lautsprecher übersprungen.

• Der Eingangspegel kann auf drei Werte eingestellt werden: 0 dB, –3 dB und –6 dB. (Die werkseitige Einstellung ist 0 dB.) 4 Mit der Taste SOUND schalten Sie zur Eingangsanzeige zurück. 18 GE *5339/17-20/GE

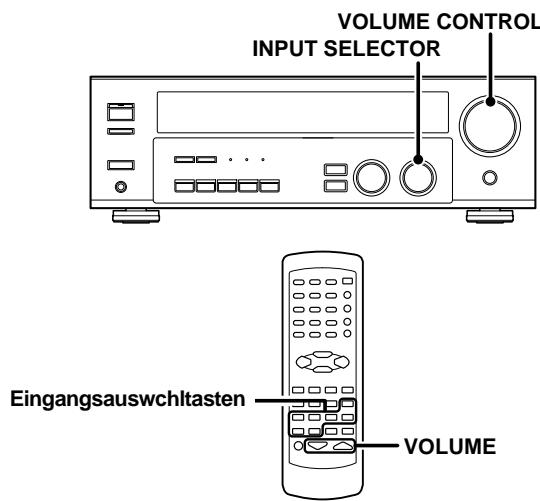

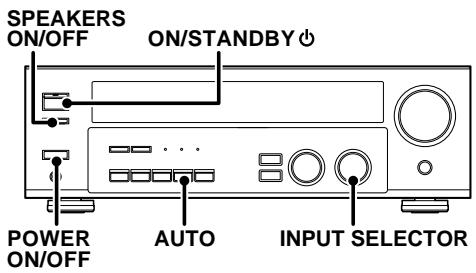

11/1/03, 10:54 AM Normale Wiedergabe Vorbereitungen für die Wiedergabe Wiedergeben des Tons von einer Komponente Bevor Sie das Gerät für die Wiedergabe benutzen können, sind einige Vorbereitungen notwendig. SPEAKERS ON/OFF ON/STANDBY POWER ON/OFF AUTO VOLUME CONTROL INPUT SELECTOR INPUT SELECTOR Input Eingangsauswchltasten Selector Einschalten des Receivers VOLUME 1 Schalten Sie die gewünschten Komponenten ein. 2 Schalten Sie diesen Receiver mit der Taste POWER ON/OFF und ON/STANDBY ein. 1 Wählen Sie mit dem Regler INPUT SELECTOR bzw. den Eingangsauswahltasten die Eingangsquelle aus, die Sie hören möchten. Auswählen des Eingangsmodus Auswählen von MD/TAPE Geben Sie an, was für eine Tonquelle an die Buchsen MD/TAPE angeschlossen ist. Werkseitig ist „TAPE“ (Kassettendeck) eingestellt. Wenn Sie statt dessen „MD“ (MD-Gerät) einstellen wollen, gehen Sie wie im folgenden erläutert vor. 1 Wählen Sie mit dem Regler INPUT SELECTOR die Einstellung „TAPE“ aus. 2 Halten Sie die Taste AUTO mehr als 2 Sekunden gedrückt.

• Die Tonquellenanzeige wechselt zu „MD“.
• Soll wieder die ursprüngliche Tonquelle angezeigt werden, gehen Sie wie unter 2 erläutert vor. Einstellen des Lautsprecher-Status Die Lautsprecher-Anzeige leuchtet. DEUTSCH Wenn Sie eine Komponente ausgewählt haben, die an die Buchse CD/DVD, VIDEO2, DVD oder DVD/6CH (nur KRF-V5070D) angeschlossen ist, achten Sie darauf, daß die Eingangsmoduseinstellung für den verwendeten Audiosignaltyp korrekt ist.

Die Eingangsquellen wechseln wie unten angegeben:

1 „AUX“ 2 „TUNER“ 3 „CD/DVD“ 4 „TAPE“ oder „MD“ 5 „VIDEO1“ 6 „VIDEO2“ 7 „DVD“ KRF-V5070D 1 „PHONO“ 2 „TUNER“ 3 „CD/DVD“ 4 „TAPE“ oder „MD“ 5 „VIDEO1“ 6 „VIDEO2“ 7 „DVD/6CH“ 2 Starten Sie die Wiedergabe der ausgewählten Quelle. 3 Stellen Sie mit dem Regler VOLUME CONTROL die oder den Tasten VOLUME Lautstärke ein. Mit der SPEAKERS ON/OFF-Taste können Sie die Lautsprecher aktiviert oder deaktiviert. 19 GE *5339/17-20/GE

10/1/03, 8:52 PM Normale Wiedergabe Einstellen des Klangs Einstellen der Klangfülle (nur Fernbedienung)

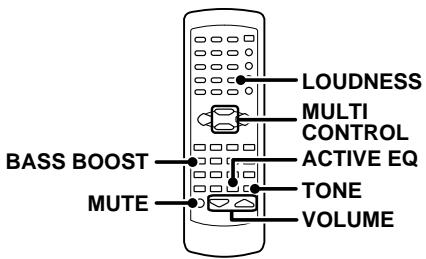

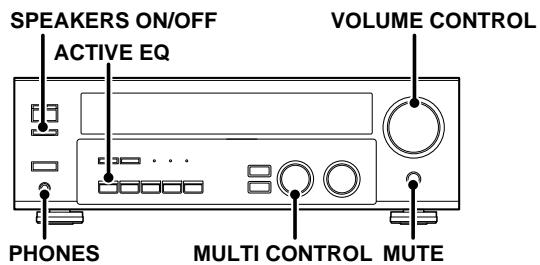

ACTIVE EQ VOLUME CONTROL Der Lautstärkeregler besitzt eine spezielle Funktion zur Wahrung der Klangfülle. Einstellungen können vorgenommen werden, wenn sich der Empfänger im Stereomodus (PCM oder analog) einstellen. Drücken Sie die LOUDNESS-Taste zum Ein-/Ausschalten dieser Funktion. Beenden der Stummschaltung PHONES

Drücken Sie erneut die Taste LOUDNESS, so daß die Anzeige „LOUDNESS“ erlischt. Stummschalten des Tons LOUDNESS MULTI CONTROL ACTIVE EQ TONE VOLUME BASS BOOST MUTE Mit der Taste MUTE können Sie den Ton der Lautsprecher stummschalten. Drücken Sie die Taste MUTE. DEUTSCH Beenden der Stummschaltung Einstellen der Tonqualität (nur Fernbedienung) Sie können am Receiver die Tonqualität im Stereomodus (PCM oder analog) einstellen. Drücken Sie erneut die Taste MUTE, so daß die Anzeige „MUTE“ erlischt.

• Die Stummschaltung (MUTE ON) läßt sich auch beenden, indem Sie am Lautstärkeregler drehen. 1 Drücken Sie die Taste TONE, um in den TONE-Modus zu schalten. ACTIVE EQ-Modus 2 Wählen Sie mit dem Regler bzw. den Taste des MULTI CONTROL die TONE ON/OFF. Sie können einen noch eindrucksvolleren Klangeffekt genießen, wenn der Modus ACTIVE EQ bei der Dolby Digital und DTS Wiedergabe auf ON geschaltet ist und ebenso, wenn die PCM und analoge Stereomodi eingeschaltet sind. Drücken Sie die Taste ACTIVE EQ für die folgende Auswahl; 3 Ist TONE ON ausgewählt, drücken Sie die Taste TONE, um die folgenden Displays aufzurufen. BASS : Bei dieser Einstellung können Sie die niedrigen Frequenzen einstellen. TREB : Bei dieser Einstellung können Sie die hohen Frequenzen einstellen. 4 Stellen Sie mit dem Regler bzw. den Tasten MULTI CONTROL die Tonqualität ein.

: Wirksam, wenn Sie Musik hören. (Die LED-Anzeige ACTIVE EQ leuchtet auf.) 2 ACTIVE EQ CINEMA : Wirksam, wenn Sie einen Film sehen. (Die LED-Anzeige ACTIVE EQ leuchtet auf.)

: Wirksam, wenn Sie Fernsehn schauen. (Die LED-Anzeige ACTIVE EQ leuchtet auf.)

: Die Funktion ACTIVE EQ ist auf deaktiviert eingestellt. (Die LED-Anzeige ACTIVE EQ erlischt.)

• Die Funktion ACTIVE EQ ist nicht verfügbar, wenn REC MODE, AUTO TUNING oder PRESET MEMORY aktiviert sind (Einstellung ON) und 96kHz-LPCM wiedergegeben werden.
• Baß- und Höhenpegel lassen sich um –10 bis +10 verstellen, und zwar in Schritten zu je 2 dB. Baßanhebung auf Tastendruck (BASS BOOST) (nur Fernbedienung) Wiedergabe über Kopfhörer 1 Drücken Sie SPEAKERS ON/OFF, so daß sich die Lautsprecheranzeige ausschaltet. Vergewissern Sie sich, daß SP nicht leuchtet. Sie können am Receiver die Tonqualität im Stereomodus (PCM oder analog) einstellen. Drücken Sie die Taste BASS BOOST.
• Drücken Sie die Taste einmal. Auf diese Weise stellen Sie die maximale Baßanhebung (+10) ein.
• TONE wird automatisch Eingeschaltet.
• Diese Taste ist ohne Funktion, wenn sich der Receiver im Einstellmodus für die Tonqualität oder Raumklangeffekte befindet.

• Wenn Sie im Surroundmodus alle Lautsprecher ausschalten, wird auch der Surroundmodus ausgeschaltet, und die Wiedergabe erfolgt in stereo. 2 Schließen Sie die Kopfhörer an die Buchse PHONES an. PHONES Umschalten zur vorherigen Einstellung Drücken Sie die Taste BASS BOOST erneut. 3 Stellen Sie mit VOLUME CONTROL oder den VOLUME-Tasten die Lautstärke ein. 20 GE *5339/17-20/GE

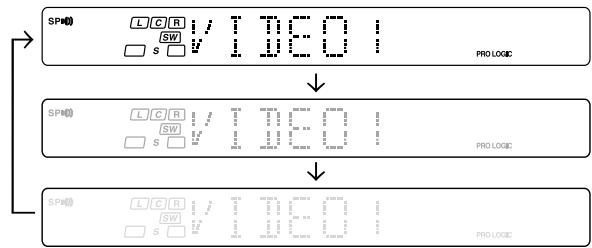

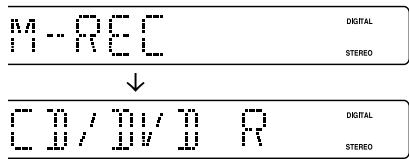

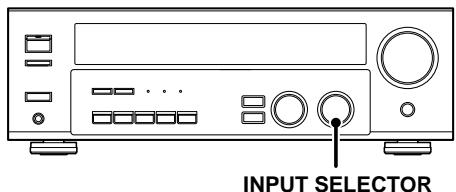

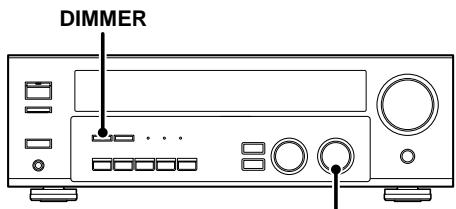

10/1/03, 8:52 PM Aufnahme Aufnehmen von Audiosignalen (analoge Quellen) 3 Halten Sie die Taste DIMMER mehr als 2 Sekunden lang gedrückt, um den A-REC- oder M-REC-Modus während der digitalen Eingabe auszuwählen. INPUT SELECTOR Aufnehmen von einer Tonquelle 1 Wählen Sie mit dem Regler INPUT SELECTOR die aufzunehmende Signalquelle (nicht „MD/TAPE“) aus. 1 Rec-Modus deaktiviert : Der Aufnahmemodus für digitale Eingangssignale ist ausgeschaltet. 2 A-REC-Modus : Die digitalen Eingangssignale (DTS, Dolby Digital oder PCM) werden automatisch erkannt und in Stereosignale konvertiert, die aufgenommen werden können. 3 M-REC-Modus : Der Eingangssignaltyp, der zum Zeitpunkt der Moduswahl gilt, wird beibehalten. Nur A-REC-Modus: 2 Schalten Sie den MD-Recorder oder das Kassettendeck in den Aufnahmemodus. 3 Starten Sie die Wiedergabe, und starten Sie dann die Aufnahme. Aufnehmen von Videosignalen 1 Wählen Sie mit dem Regler INPUT SELECTOR die aufzunehmende Videoquelle (nicht „VIDEO1“) aus. Nur M-REC-Modus: DEUTSCH 2 Stellen Sie an dem Videodeck, das an VIDEO1 angeschlossen ist, die Aufnahme ein.

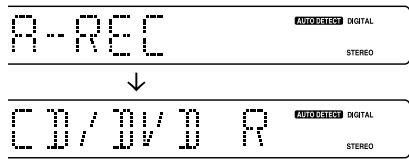

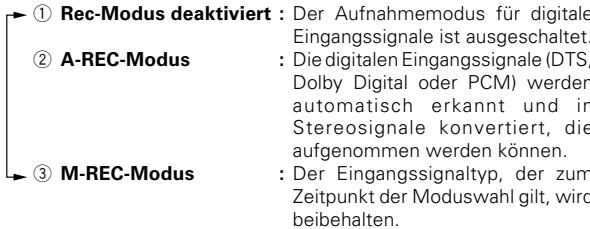

• Wählen Sie REC MODE aus, wenn Sie von einer digitalen Eingangsquelle aufnehmen wollen. 3 Starten Sie die Wiedergabe, und starten Sie dann die Aufnahme.
• Bei einigen Arten von Videosoftware ist eine normale Aufnahme nicht möglich. Dies geht auf ein Kopierschutzsystem zurück.‹ Aufnehmen von Audiosignalen (digitale Quellen) 4 Starten Sie die Wiedergabe, und starten Sie dann die Aufnahme.
• Wenn die Tonerzeugung aufgrund des Wechsels der Eingangssignale usw. plötzlich stoppt, drücken Sie die Taste DIMMER. Schalten Sie den REC-Modus ein, wenn Sie von einer digitalen Eingangsquelle aufnehmen wollen. In der Regel nehmen Sie Audioeingangsquellen im A-REC-Modus (Auto-Record) auf. Wenn der digitale Modus während einer Aufnahme im A-REC-Modus wechselt, setzt der Ton der Audioeingangsquelle unter Umständen kurz aus. Aufnehmen von Musik im A-REC- oder M-REC-Modus DIMMER INPUT SELECTOR 1 Wählen Sie mit dem Eingangswählschalter INPUT SELECTOR die aufzunehmende Tonquelle aus [CD/DVD, DVD oder DVD/ 6CH (Beim KRF-V5070D) oder VIDEO2]. 2 Schalten Sie den MD-Recorder oder das Kassettendeck in den Aufnahmemodus. 21 GE *5339/21-25/GE

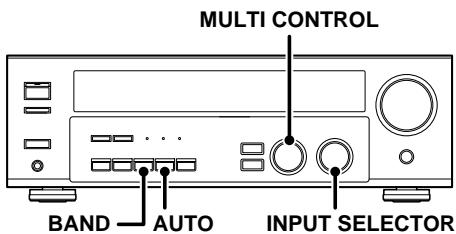

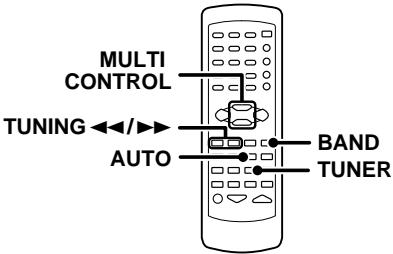

10/1/03, 8:52 PM Radioempfang Der Empfänger kann bis zu 40 Sender speichern und auf Tastendruck abrufen. Radiosender lassen sich in RDS-Sender (Sender mit Radiodatensystem) und Sender ohne RDS einteilen. Wenn Sie RDS-Sender hören oder speichern möchten, schlagen Sie bitte unter „Das Radiodaten System (RDS)“ nach. Einstellen von Radiosendern (ohne RDS) MULTI CONTROL Das Radiodatensystem (Radio Data System) RDS ist ein Sendesystem, bei dem FM-Sender zusammen mit dem eigentlichen Sendesignal weitere nützliche Informationen übertragen (in Form digitaler Sendedaten). Tuner und Receiver, die auf RDS-Empfang ausgelegt sind, können diese Informationen aus dem normalen Sendesignal extrahieren und für eine Reihe von Zusatzfunktionen nutzen. Zum Beispiel kann der Name des Radiosenders automatisch angezeigt werden. RDS-Funktionen: PTY-Suche (Suche nach Programmtypkennung) Das Gerät stellt automatisch einen Sender ein, der gerade eine Sendung des angegebenen Programmtyps (Genres) ausstrahlt. BAND INPUT SELECTOR AUTO RDS-Speicherautomatik (RDS AUTO MEMORY) Das Gerät findet und speichert automatisch bis zu 40 RDS-Sender. Wenn das Gerät weniger als 40 RDS-Sender findet, die es speichern kann, werden die restlichen Speicherplätze mit normalen FM-Sendern belegt. MULTI CONTROL TUNING 1 / ¡ AUTO DEUTSCH PS-Anzeige (Programmdienstname) Das Gerät zeigt automatisch den Sendernamen an, der von dem RDSSender ausgestrahlt wird. BAND TUNER 1 Wählen Sie mit dem Regler INPUT SELECTOR oder der Taste TUNER den Tuner aus. Radiotext Wenn Sie RDS DISPLAY drücken, zeigt das Gerät den Radiotext an, der von manchen RDS-Sendern ausgestrahlt wird. Wenn der Sender keinen Radiotext ausstrahlt, wird „NO RT“ angezeigt. Die Anzeige „RDS“ leuchetet, wenn das Gerät eine RDS-Sendung (also ein RDS-Signal) empfängt. 2 Stellen Sie mit der Taste BAND den gewünschten Sendefrequenzbereich ein. Mit jedem Tastendruck wechselt das Frequenzband folgendermaßen: 1 FM 2 AM Anzeige „AM“ oder „FM“ erscheint im Display. 3 Wählen Sie mit AUTO das gewünschte Einstellverfahren aus. Hinweis Je nach Land und Region stehen unterschiedliche RDS-Funktionen zur Verfügung, oder die RDS-Funktionen haben andere Bezeichnungen. Bevor Sie eine RDS-Funktion nutzen können, müssen Sie die RDSSpeicherautomatikfunktion ausführen. Schlagen Sie dazu unter „Speichern von RDS-Sendern (RDS AUTO MEMORY)“ nach. ¢ Mit jedem Tastendruck wechselt die Sendereinstellung folgendermaßen: 1 AUTO Anzeige „AUTO“ leuchtet (automatische Einstellung) im Display auf. 2 AUTO leuchtet nicht (manuelle Einstellung)

• Normalerweise sollten Sie „AUTO“ (automatische Einstellung) wählen. Wenn das Radiosignal schwach ist und es starke Interferenzen gibt, schalten Sie um zur manuellen Einstellung. (Bei der manuellen Einstellung werden Stereosendungen monaural empfangen.) 4 Wählen Sie mit dem Regler bzw. den Tasten MULTI CONTROL oder TUNING 1 / ¡ den Sender aus. „ST.“ leuchtet bei einer Frequenzanzeige Stereosendung auf. „TUNED“ erscheint, wenn ein Sender empfangen wird. Automatische Sendersuche : Der nächste Sender wird automatisch eingestellt. Manuelle Sendersuche : Drehen Sie am Regler (oder drücken Sie die Taste), um den gewünschten Sender einzustellen. 22 GE *5339/21-25/GE

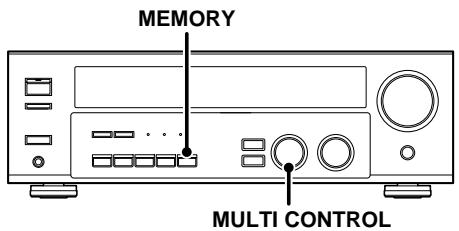

10/1/03, 8:52 PM Radioempfang Manuelles Speichern von Radiosendern Die RDS-Speicherautomatik weist RDS-Sendern Speichernummern zu, beginnend mit Speichernummer „1“. Speichern Sie Sender mit der RDSSpeicherautomatik daher unbedingt, bevor Sie, wie im folgenden beschrieben, AM- und andere FM oder RDS-Sender von Hand speichern. Weitere Informationen finden Sie unter „Speichern von RDS-Sendern (RDS AUTO MEMORY)“.

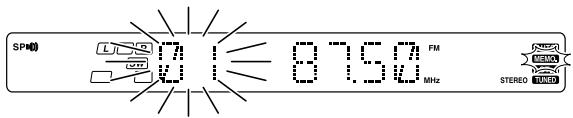

2 Geben Sie die Speichernummer des Senders ein, den Sie hören möchten (1 - 40). Drücken Sie die Zahlentasten in folgender Reihenfolge: Für Sender „15“ drücken Sie ............... 0,5 Für Sender „20“ drücken Sie ............... 0,0,)

• Wenn Sie beim Eingeben einer zweistelligen Zahl einen Fehler machen, drücken Sie so oft +10, bis wieder die ursprüngliche Anzeige erscheint, und geben Sie dann die richtige Speichernummer ein. MEMORY MULTI CONTROL Einstellen gespeicherter Sender der Reihe nach (P.CALL) 1 Stellen Sie den Sender ein, den Sie speichern wollen. 2 Drücken Sie die Taste MEMORY erneut, um die Einstellung zu bestätigen. Blinkt 5 Sekunden lang Leuchtet 5 Sekunden lang P.CALL 4/¢ Fahren Sie innerhalb von 5 Sekunden mit Schritt 3 fort. (Wenn mehr als 5 Sekunden vergehen, drücken Sie nochmals die Taste MEMORY.) 3 Wählen Sie mit dem Regler bzw. den Tasten MULTI CONTROL eine der Speichernummern aus (1 – 40). 4 Bestätigen Sie die Einstellung mit der Taste MEMORY.
• Speichern Sie wie in Schritt 1, 2, 3, und 4 erläutert so viele Sender, wie Sie möchten.
• Wenn Sie einen Sender unter einer bereits belegten Speichernummer speichern, wird der ursprüngliche Sender durch den neuen ersetzt. DEUTSCH TUNER 1 Stellen Sie mit der Taste TUNER den Tuner als Eingangsquelle ein. 2 Wählen Sie mit den Tasten P.CALL 4/¢ den gewünschten Sender aus.

• Mit jedem Tastendruck wechselt das Gerät zum nächsten gespeicherten Sender. Drücken von P.CALL ¢ hat folgende Wirkung: Drücken von P.CALL 4 hat folgende Wirkung: Einstellen gespeicherter Radiosender Wenn Sie die Taste ¢ oder 4 gedrückt halten, wechselt das Gerät in Intervallen von 0,5 Sekunden der Reihe nach durch die gespeicherten Sender. Zahlentasten Numeric keys TUNER 1 Stellen Sie mit der Taste TUNER den Tuner als Eingangsquelle ein. 23 GE *5339/21-25/GE

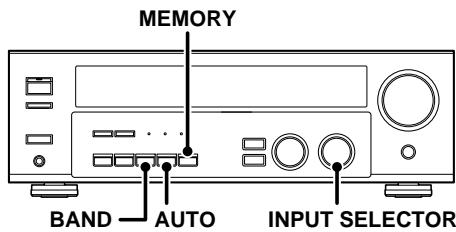

10/1/03, 8:52 PM Radioempfang Die Taste RDS DISPLAY Speichern von RDS-Sendern (RDS AUTO MEMORY) Bei dieser Funktion speichert das Gerät automatisch bis zu 40 RDSSender. Wenn Sie die PTY-Funktion nutzen wollen, müssen Sie die RDSSender zuvor mit der RDS-Speicherautomatik (RDS AUTO MEMORY) im Gerät speichern. RDS DISPLAY MEMORY Mit der Taste RDS DISPLAY wechseln Sie die Anzeige im Display. Mit jedem Tastendruck wechselt die Anzeige folgendermaßen: 1 PS-Anzeige (Programmdienstname) 2 RT-Anzeige (Radiotext) 3 Frequenzanzeige DEUTSCH 1 PS-Anzeige (Programmdienstname): Der Sendername wird automatisch angezeigt, wenn das Gerät eine RDS-Sendung empfängt. Werden keine PS-Daten ausgestrahlt, so wird „NO PS“ angezeigt. 2 RT-Anzeige (Radiotext): Radiotext, der parallel zu einer RDS-Sendung ausgestrahlt wird, läuft im Display durch. Wenn der gerade eingestellte Sender keinen Radiotext ausstrahlt, wird „NO RT“ oder „RT----“ angezeigt. 3 Frequenzanzeige: Die Sendefrequenz des gerade eingestellten Senders wird angezeigt. BAND AUTO 1 Wählen Sie mit INPUT SELECTOR den Tuner aus. 2 Stellen Sie mit BAND als Frequenzbereich „FM“ ein. 3 Halten Sie die Taste MEMORY mehr als 2 Sekunden lang gedrückt.

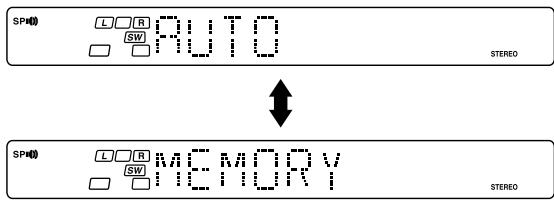

• Innerhalb von wenigen Minuten werden nun bis zu 40 RDS-Sender gespeichert, und zwar in der Reihenfolge der Sendekanäle, beginnend mit Kanal „01“.
• Sender, die bereits im Gerät gespeichert sind, werden unter Umständen durch RDS-Sender ersetzt. (Das heißt, wenn die RDSSpeicherautomatik (RDS AUTO MEMORY) 15 RDS-Sender findet, werden die Sender, die bis dahin unter den Speichernummern 01 bis 15 gespeichert waren, durch diese RDS-Sender ersetzt.) 24 GE *5339/21-25/GE

INPUT SELECTOR 10/1/03, 8:52 PM Radioempfang Einstellen eines Senders nach Programmtyp (PTY-Suche) Bei dieser Funktion sucht der Tuner automatisch nach Sendern, die gerade den Typ von Sendung (Genre) ausstrahlen, den Sie hören wollen. 3 Starten Sie mit der Taste PTY die Suche. BEISPIEL: Suchen nach einer Sendung mit Rock-Musik. Anzeige im Display während der Suche. Unter bestimmten Empfangsbedingungen kann die Suche über 1 Minute dauern. Blinkt Anzeige bei Empfang eines Senders. PTY Erlischt MULTI CONTROL TUNING 1/¡ Anzeige des Programmtyps Anzeige des Sendernamens Vorbereitungen

• Speichern Sie mit der RDS-Speicherautomatik Sender im Gerät.
• Stellen Sie als Sendefrequenzbereich FM ein.

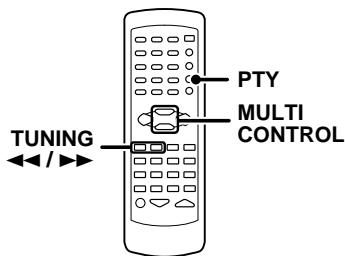

• Stellen Sie einen RDS-Sender ein. So wählen Sie einen anderen Programmtyp DEUTSCH 1 Drücken Sie die Taste PTY, um die PTY-Funktion einzuschalten.

• Solange „PTY“ blinkt, ist kein Ton zu hören.
• Wenn keine Sendung des gewünschten Typs zu finden ist, erscheint „NO PROG“ im Display. Nach einigen Sekunden erscheint im Display dann wieder die ursprüngliche Anzeige. Gehen Sie wie in Schritt 1, 2 und 3 erläutert vor. Wenn das Gerät eine RDS-Sendung empfängt, wird der Programmtyp im Display angezeigt. Wenn der Sender keine PTY-Daten ausstrahlt oder es sich nicht um einen RDS-Sender handelt, wird „NONE“ angezeigt. 2 Wählen Sie, solange die Anzeige „PTY“ leuchtet, mit dem Tasten MULTI CONTROL oder TUNING 1/ ¡ den gewünschten Programmtyp aus. Programmtyptabelle Programmtyp Pop-Musik Rock-Musik Schlager usw. Leichte klassische Musik Ernste klassische Musik Sonstige Musik Nachrichten Aktuelles Zeitgeschehen Informationen Sportsendungen Erziehung Hörspiele Kultursendungen Wissenschaft Nicht-Musik-Sendungen Display POP M ROCK M EASY M LIGHT M CLASSICS OTHER M NEWS AFFAIRS INFO SPORT EDUCATE DRAMA CULTURE SCIENCE VARIED Programmtyp Wetter Finanzberichte Kinderprogramme Magazinsendungen Religion Hörer-Telefon Reiseinformationen Freizeitprogramm Jazz Country-Musik Volksmusik Oldies Folk-Musik Dokumentarsendungen Display WEATHER FINANCE CHILDREN SOCIAL RELIGION PHONE IN TRAVEL LEISURE JAZZ COUNTRY NATION M OLDIES FOLK M DOCUMENT „NO PROG“ wird angezeigt, wenn Sie eine PTY-Suche starten, ohne zuvor mit der RDS-Speicherautomatik Sender gespeichert zu haben. 25 GE *5339/21-25/GE

10/1/03, 8:52 PM Raumklangeffekte Bei diesem Receiver können Sie eine Reihe von Modi für die Tonwiedergabe einstellen, so daß Sie - auch bei der Wiedergabe von Videoquellen - ein besonderes Klangerlebnis genießen können. Die verschiedenen Surroundklangeffekte funktionieren nur dann optimal, wenn Sie zuvor die richtigen Lautsprechereinstellungen am Gerät vornehmen.

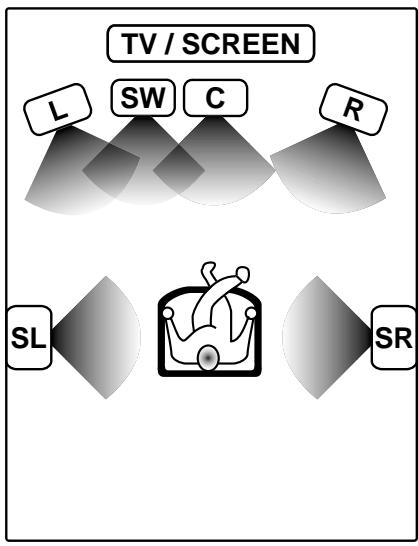

Surroundklangmodi Die unten gezeigten Lautsprecheranordnungen gelten für ein 5,1Kanal-Surroundsoundsystem, für das Folgendes zutrifft;

• DVD 6-Kanal (Nur beim KRF-V5070D) Dolby Digital Mit dem Dolby Digital-Surroundklangformat können Sie bis zu 5,1Kanäle mit digitalem Surroundklang von Dolby Digital-Tonquellen (z. gekennzeichnete LD- oder DVD-Software) wiedergeben B. mit lassen. Verglichen mit herkömmlichem Dolby-Surroundklang bietet Dolby Digital eine noch höhere Tonqualität mit größerer räumlicher Genauigkeit und einem verbesserten Dynamikbereich. Obwohl für echten 5,1-Kanal-Surroundklang mit Dolby Digital ein vollständiger Satz Lautsprecher (Lautsprecher vorn links und rechts, mittlerer Lautsprecher, Surroundlautsprecher links und rechts sowie Tiefsttonlautsprecher) erforderlich ist, können Sie mit diesem Receiver Dolby Digital- und Dolby Surround-Tonquellen wiedergeben lassen, auch wenn Sie nur vordere Lautsprecher anschließen. Obwohl nur Dolby Digital-Tonspuren über einen getrennten Kanal für Bässe verfügen, verbessert das Anschließen eines Tiefsttonlautsprechers auch bei anderen Surroundklangmodi die Baßleistung. Die Anzeige „LFE“ erscheint im Display, wenn ein Signal für diesen Kanal eingespeist wird. TV / SCREEN

Vorderer linker Lautsprecher

Tiefsttonlautsprecher

Mittlerer Lautsprecher Vorderer rechter Lautsprecher

Linker Surround-Lautsprecher

Rechter Surround-Lautsprecher Dolby PRO LOGIC II bietet dank seines speziellen Designs eine ganz neue Klangqualität mit beispielloser Raumwirkung, exzellent definierten Klangrichtungen und einer herausragenden Klangpräzision bei Dolby Surround-codierten Tonquellen (z. B. Video- und Laserdisc). Diese Qualität erzielt Software mit dem Kennzeichen Dolby PRO LOGIC II durch eine intelligente, integrierte FeedbackLogik, eine Matrix-Raumklangdecodierung und die Decodierung des ausgegebenen Stereo-Raumklangs in voller Bandbreite. In diesem Receiver sind die PRO LOGIC II-Modi „MOVIE“, „MUSIC“ und „PRO LOGIC“ vorprogrammiert. Der Modus „MOVIE“ von PRO LOGIC II enthält die nötigen Voreinstellungen für eine Wiedergabe in kalibriertem Raumklang von hoher Qualität. Der Modus „MUSIC“ bietet einige benutzerdefinierbare Einstellungen, die mit Hilfe der drei zusätzlichen Steueroptionen „Dimension-“, „Center Width-“ und „Panorama-“ Modus eine individuelle Optimierung des Klangfelds ermöglichen. Mit der Option „Dimension“ kann der Benutzer das Klangfeld stufenlos nach vorne oder nach hinten verlagern. Mit der Option „Center Width“ läßt sich die Links-Mitte-Rechts-Balance der Lautsprecher unterschiedlich einstellen. Die Option „Panorama“ schließlich integriert die Klangwirkung der Surroundlautsprecher in das Klangbild der Stereolautsprecher vorn und erzeugt auf diese Weise einen faszinierenden Rundumklangeffekt. Hinweis LFE = Low Frequency Effects. Dieser Kanal leitet getrennte, nichtdirektionale Baßsignale an den Tiefsttonlautsprecher und erzeugt damit Tiefbaßklangeffekte mit noch mehr Dynamik. Hergestellt unter Lizenz von Dolby Laboratories. DOLBY, das doppel D symbol und PRO LOGIC sind Warenzeichen der Dolby Laboratories. „DTS“ und „DTS Digital Surround“ sind eingetragenes Warenzeichen der Digital Theater Systems, Inc. 26 GE *5339/26-30/GE

10/1/03, 8:52 PM Raumklangeffekte DTS-Modus DVD-Wiedergabe im 6-Kanalmodus (Nur beim KRF-V5070D) Das DTS-Mehrkanalformat für die Audiowiedergabe steht auf CD-, LD- und DVD-Software zur Verfügung. DTS ist ein rein digitales Format und kann mit den meisten CD-, LD- oder DVD-Playern nicht decodiert werden. Daher werden Sie in den meisten Fällen digitales Rauschen hören, wenn Sie versuchen, mit DTS codierte Software über den analogen Ausgang Ihres neuen CD-, LD- oder DVD-Players wiederzugeben. Das Rauschen kann sehr laut werden, wenn der analoge Ausgang direkt an ein leistungsstarkes Verstärkersystem angeschlossen ist. Um dies zu vermeiden, sind zur Wiedergabe digitaler Ausgangssignale bestimmte Schritte erforderlich (siehe unten). Zur Wiedergabe von DTS Digital-Surroundklang muß ein externes 5,1-Kanal-Decodersystem für DTS Digital-Surroundklang oder ein Verstärker mit einem integrierten DTS Digital SurroundDecoder an den digitalen Ausgang (S/P DIF, AES/EBU oder TosLink) eines CD-, LD- oder DVD-Players angeschlossen werden. Alle Modelle sind mit einem DTS-Decoder ausgestattet. Mit einem DVD-Player oder einem ähnlichen Gerät mit sechs Ausgangskanälen (5,1) und diesem Receiver können Sie mehrkanalig codierte DVD-Quellen in bester Qualität wiedergeben lassen. Da die Tonsignale bei solchem Material digital codiert sind und jeder Kanal unabhängig von den anderen verarbeitet wird, sind der Ton, die klangliche Raumwirkung und der Dynamikbereich von unübertroffener Qualität. Bei Auswahl des DVD 6-Kanalmodus erscheint die Anzeige "LFE" im Display.

Bei DTS gibt es einen .1- oder LFE-Kanal. Die Anzeige „LFE“ erscheint im Display, wenn ein Signal für diesen Kanal eingespeist wird.

DSP-Modus DEUTSCH In den DSP-Modi können bei der Wiedergabe fast aller Programmquellen die Atmosphäre eines Live-Konzerts erzeugen. DSP ist besonders wirksam bei Stereoprogrammquellen wie CDs, Fernsehen und FM Radiosendern. Probieren Sie doch einmal die DSP-Modi ARENA, JAZZ CLUB, THEATER, STADIUM oder DISCO aus, wenn Sie das nächste Mal ein Konzert hören oder eine Sportsendung ansehen! Was ist DSP? DSP steht für „Digital Signal Processor“ (digitaler Signalprozessor). Wie man einen Klang in der Realität wahrnimmt, hängt von zahlreichen Faktoren ab. Einer der wichtigsten dieser Faktoren ist der Nachhall, also die Art, wie Klanganteile im Raum von verschiedenen Stellen als Echo zurückgeworfen werden. In den einzelnen DSP-Modi wird eine naturgetreue Klangwirkung erzeugt, indem der digitale Signalprozessor Nachhall generiert, ohne daß sich dabei die Tonqualität des ursprünglichen Signals verschlechtert. 27 GE *5339/26-30/GE

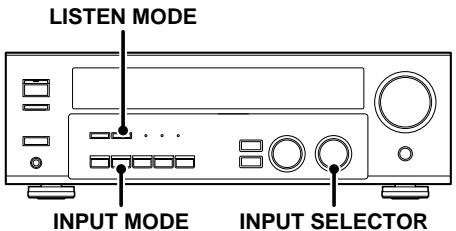

10/1/03, 8:52 PM Raumklangeffekte Surroundklangwiedergabe Wenn ein DOLBY DIGITAL-Signal eingespeist wird: Die DTS-kompatiblen Modelle können CDs, DVDs oder LDs mit DTSMarkierung wiedergeben. DOLBY DIGITAL kann bei der Wiedergabe von DVD- oder LD-Software und von digitalen Sendungen im DOLBY mit der Markierung DIGITAL-Format usw. verwendet werden. DOLBY PRO LOGIC können bei der Wiedergabe von Video-, DVD- oder LD-Software mit der Markierung verwendet werden. LISTEN MODE (Die DOLBY DIGITAL-, PRO LOGIC- oder STEREO-Anzeige auf): 1 DOLBY DIGITAL : DOLBY DIGITAL-Surround. (LED-Anzeige DOLBY DIGITAL leuchtet.)

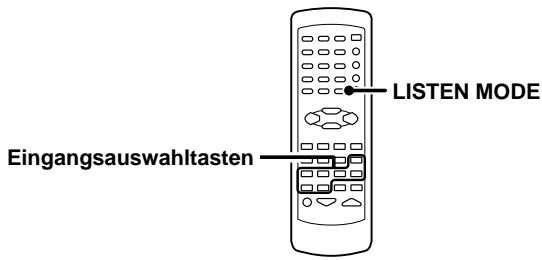

: PRO LOGIC II-Surround-Modus MOVIE. (Anzeige PRO LOGIC leuchtet.)

: PRO LOGIC II-Surround-Modus MUSIC. (Anzeige PRO LOGIC leuchtet.) 4 PRO LOGIC : PRO LOGIC II-Surround-Modus PRO LOGIC. (Anzeige PRO LOGIC leuchtet.) 5 STEREO : Normale Stereowiedergabe. (Anzeige STEREO leuchtet.) Wenn Sie DOLBY DIGITAL wählen „DOLBY DIGITAL“ Rolle von rechts nach links. INPUT MODE INPUT SELECTOR Wenn das DTS-Signal eingespeist wird: LISTEN MODE 1 DTS : DTS-Surround 2 STEREO : Normale Stereowiedergabe Input Eingangsauswahltasten Selector DEUTSCH (Die LED-Anzeige DTS leuchtet auf.) Wenn ein Analog- oder Digitalsignal eingespeist wird (kein DOLBY DIGITAL- oder DTS-Signal): Vorbereitungen

• Schalten Sie die entsprechenden Komponenten ein.
• Führen Sie die Schritte unter „Vorbereitungen für Surroundklang“ (Lautsprechereinstellungen) aus.

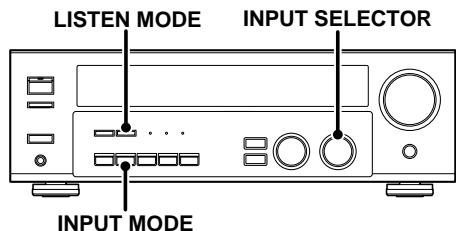

• Wählen Sie mit dem Regler INPUT SELECTOR bzw. den Eingangsauswahltasten die Komponente aus, die mit Surroundklang wiedergegeben werden soll.

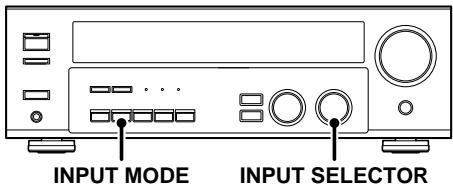

• Wählen Sie mit der Taste INPUT MODE die wiederzugebende Tonquelle den Eingangsmodus (analog oder digital) aus.

• Rauschen ist zu hören, wenn der analoge Eingang ausgewählt und eine DTS-Tonquelle wiedergegeben wird. 1 Starten Sie die Wiedergabe der Videosoftware. 2 Wählen Sie mit der Taste LISTEN MODE den Tonwiedergabemodus aus. Die Einstellungen für den Tonwiedergabemodus werden für alle Eingänge separat gespeichert. Wenn als Eingangsmodus der vollautomatischen Einstellung („AUTO DETECT“ leuchtet) ausgewählt ist, wählt der Receiver automatisch den optimalen Tonwiedergabemodus, und zwar je nach Typ des Eingangssignals und den Lautsprechereinstellungen. Mit jedem Tastendruck auf LISTEN MODE wechselt die Einstellung wie unten aufgelistet. Die Einstellungen für den Tonwiedergabemodus unterscheiden sich je nach Typ des Eingangssignals. 1 PL II MOVIE : PRO LOGIC II-Surround-Modus MOVIE. (Anzeige PRO LOGIC leuchtet.) 2 PL II MUSIC : PRO LOGIC II-Surround-Modus MUSIC. (Anzeige PRO LOGIC leuchtet.) 3 PRO LOGIC : PRO LOGIC II-Surround-Modus PRO LOGIC. (Anzeige PRO LOGIC leuchtet.) 4 ARENA : DSP-Surround-Modus ARENA. 5 JAZZ CLUB : DSP-Surround-Modus JAZZ CLUB. 6 THEATER : DSP-Surround-Modus THEATER. 7 STADIUM : DSP-Surround-Modus STADIUM. 8 DISCO : DSP-Surround-Modus DISCO. 9 STEREO : Normale Stereowiedergabe. (Anzeige STEREO leuchtet.)
• Wird ein Dolby Digital oder DTS-Signal mit mehr Kanälen eingespeist als die maximale Anzahl der Wiedergabekanäle, die bei den aktuellen Einstellungen des Receivers zur Verfügung stehen, erfolgt ein Downmixing (Abstimmung auf die verfügbaren Kanäle). 3 Stellen Sie die Lautstärke ein. Hinweise
• Je nach Eingangssignaltyp oder Lautsprechereinstellung können einige Tonwiedergabemodi nicht ausgewählt werden.
• Wenn die Wiedergabe gestartet wird, setzt der Ton möglicherweise aus, oder die Wiedergabe wird unterbrochen, bevor die Eingangsquelle als Dolby Digital erkannt wird.
• Wenn Sie Dolby Digital-Surroundklang und alle anderen Tonwiedergabemodi mit einer einzigen Komponente erzeugen wollen, müssen Sie eine Dolby Digital-kompatible Komponente verwenden. 28 GE *5339/26-30/GE

10/1/03, 8:52 PM Raumklangeffekte DVD-Wiedergabe (6 Kanäle) (Nur beim KRF-V5070D) Nützliche Funktionen Mit einem DVD-Player oder einem ähnlichen Gerät mit sechs Ausgangskanälen (5,1) und diesem Receiver können Sie Surroundklang wiedergeben lassen. Alternativ dazu können Sie auch einen DVD-Player anschließen, der selbst Surroundsignale verarbeiten kann. DIMMER SOUND MULTI CONTROL INPUT MODE INPUT SELECTOR DVD/6CH SOUND MULTI CONTROL Einstellen des Klangs Es gibt noch einige weitere Möglichkeiten, für die Wiedergabe im Surroundmodus den Klang einzustellen. Vorbereitungen

• Verbinden Sie den DVD-Player mit den Buchsen DVD/6CH am Receiver.
• Schalten Sie alle anderen Komponenten ein, die verwendet werden sollen.
• Führen Sie die Schritte unter „Vorbereitungen für Surroundklang“ aus.

1 Wählen Sie „DVD/6CH“ als Eingangsquelle. 2 Drücken Sie INPUT MODE, um „6CH INPT“ auszuwählen. 3 Starten Sie die Wiedergabe der DVD-Software. 4 Stellen Sie die Lautstärke ein.

• Es ist nicht möglich, die Lautstärke bzw. die Klangqualität (Die Tasten SETUP, SOUND, LISTEN MODE, ACTIVE EQ und TONE haben keine Funktion.) der Kanäle einzeln einzustellen, wenn sich der Receiver im 6CH INPUT-Modus befindet. Stellen Sie die Lautstärke mit den Reglern am DVD-Player ein. Wenn Sie einen Tiefsttonlautsprecher mit eigener Stromversorgung verwenden, können Sie dessen Lautstärke mit den Reglern direkt am Tiefsttonlautsprecher einstellen. Mit jedem Tastendruck wechselt die Menüoption wie im folgenden erläutert: Beachten Sie bitte, daß je nach Modus nicht alle Optionen angezeigt werden.

C (Pegeleinstellung für mittleren Lautsprecher)* SR (Pegeleinstellung für rechten Surroundlautsprecher)* SL (Pegeleinstellung für linken Surroundlautsprecher)* SW (Pegeleinstellung für Tiefsttonlautsprecher)* INPUT (Eingangspegeleinstellung, nur analogen-Modus) NIGHT (Mitternachtsmodus ein/aus, nur Dolby Digital-Modus) PANORAMA (Panoramamodus ein/aus)** DIMENSION (Dimensionseinstellung)** CENTER WIDTH (Einstellung von „Center Width“)**

• Die Einstellung gilt nur vorübergehend für die aktuelle Eingangswahl. Der Wert kehrt automatisch zum ursprünglich eingestellten Wert zurück, wenn das Gerät ein-/ausgeschaltet oder die Eingangswahl geändert wird. ** Nur Pro Logic II Music-Modus. 2 Stellen Sie mit dem Regler bzw. den Tasten MULTI CONTOROL die Option wie gewünscht ein. Mitternachtsmodus (nur Dolby Digital-Modus) Beim nächtlichen Anschauen von Filmen kann es vorkommen, dass Sie die Lautstärke nicht so laut einstellen können, wie dies normalerweise der Fall ist. Im Mitternachtsmodus wird der dynamische Bereich von vorher festgelegten lauten Soundpassagen des Dolby Digital-Soundtracks (z. B. Szenen mit plötzlicher Zunahme der Lautstärke) komprimiert, um den Lautstärkeunterschied zwischen Szenen mit lauten Soundpassagen und Szenen mit normalen Soundpassagen zu minimieren. Dadurch kann der gesamte Soundtrack problemlos gehört werden, auch wenn nur eine niedrige Lautstärke eingestellt ist. 1 Drücken Sie die Taste SOUND so oft, bis „NIGHT“ im Display erscheint.
• Diese Einstellung kann nur ausgewählt werden, wenn CD/DVD, DVD oder DVD/6CH (nur KRF-V5070D), oder VIDEO2 als Tonquelle ausgewählt und der Eingangsmodus auf „DOLBY DIGITAL“ eingestellt ist. Fortsetzung auf der nächsten Seite 29 GE *5339/26-30/GE

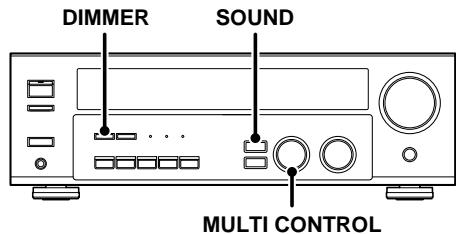

10/1/03, 8:52 PM DEUTSCH 1 Drücken Sie die Tasten SOUND so oft, bis die gewünschte Einstellung im Display erscheint. Raumklangeffekte 2 Wählen Sie mit dem Regler bzw. den Tasten MULTI CONTROL die geeignete Einstellung aktiviert (ON) oder deaktiviert (OFF) aus.

• Nicht jede Dolby Mitternachtsmodus. Digital-Software unterstützt den Modus „Center Width“ (nur Pro Logic II Music-Modus) Mit dem Modus „Center Width“ erzielen Sie eine bessere Klangqualität, wenn Sie das mittlere Klangfeld der Musik wahlweise über den mittleren oder über den linken und den rechten Lautsprecher oder über verschiedene Kombinationen der Lautsprecher wiedergeben lassen. 1 Drücken Sie die Taste SOUND so oft, bis „CENTER WIDTH“ im Display erscheint. Modus „Panorama“ (nur Pro Logic II Music-Modus) Wenn Sie Musik hören, können Sie den Panoramamodus einstellen und auf diese Weise einen faszinierenden Rundumklangeffekt erzeugen.

• Die Anzeige CENTER WIDTH bewegt sich über das Display.
• Wenn der mittlere Lautsprecher ausgeschaltet ist, hat dieser Modus keine Wirkung. 1 Drücken Sie die Taste SOUND so oft, bis „PANORAMA“ im Display erscheint. 2 Stellen Sie mit dem Regler oder den Tasten MULTI CONTROL die Ausgabe links-Mitte-rechts ein.

• Die Anzeige PANORAMA bewegt sich über das Display. Das mittlere Klangbild ist nur über den mittleren Lautsprecher zu hören. „PANORAMA“ läuft von rechts nach links durch. 2 Wählen Sie mit dem Regler bzw. den Tasten MULTI CONTROL die Einstellung PANORAMA ON oder OFF aus. DEUTSCH 1 ON :PANORAMA-Modus ist aktiviert. 2 OFF :PANORAMA-Modus ist deaktiviert. Das mittlere Klangbild ist nur über den linken und den rechten Lautsprecher zu hören.

• Bei anderen Anordnungen ist das mittlere Klangbild vom mittleren, linken und rechten Lautsprecher gleichzeitig in verschiedenen Kombinationen zu hören. Einstellen des Displaydimmers Modus „Dimension“ (nur Pro Logic II Music-Modus) Bei der Wiedergabe bestimmter Aufnahmen können Sie außerdem eine geeignete Balance für alle Lautsprecher erzielen, indem Sie den Modus „Dimension“ einstellen. 1 Drücken Sie die Taste SOUND so oft, bis „DIMENSION“ im Display erscheint. Mit der Dimmerfunktion können Sie die Helligkeit des Receiver-Displays einstellen. Dies ist recht praktisch, wenn Sie das Zimmer abdunkeln wollen, um Filme anzusehen oder Musik zu hören. Mit jedem Tastendruck auf DIMMER wechselt die Helligkeit des Displays zwischen drei verschiedenen Einstellungen. So können Sie mühelos die Helligkeitseinstellung wählen, die Ihnen am angenehmsten ist.

• Die Anzeige DIMENSION bewegt sich über das Display. 2 Stellen Sie mit dem Regler oder den Tasten MULTI CONTROL das Klangfeld ein, und verschieben Sie es nach hinten oder vorne. Das Klangfeld wird nach vorne verschoben. Das Klangfeld wird nicht verschoben. LPCM-Wiedergabe (96kHz) Das Klangfeld wird nach hinten verschoben. Bei diesem Receiver ist eine LPCM-Wiedergabe mit 96kHz möglich. Wenn Sie eine 96kHz-DVD abspielen wollen, stellen Sie als Tonwiedergabemodus „STEREO“ ein.
• Im Modus F-AUTO ist der Hörmodus automatisch STEREO.
• Im Eingangsmodus D-MANUAL (Hörmodus ist nicht STEREO) wird im Display „FS 96kHz“ angezeigt, und über die Lautsprecher ist kein Ton zu hören. Drücken Sie die Taste LISTEN MODE (der Hörmodus stellt auf STEREO um), damit Ton über die Lautsprecher ausgegeben wird. 30 GE *5339/26-30/GE

10/1/03, 8:52 PM Grundlegende Fernbedienungsfunktionen für andere Komponenten DVD-Playerfunctionen-Tasten Mit der Fernbedienung dieses Geräts können zwei Gruppen von DVD-Playern von KENWOOD gesteuert werden. Die mit den DVD-Playern gelieferten Fernbedienungen sind in diesem Fall nicht mehr erforderlich. Gruppe-1 : DV-4900, DV-4070B, DV-2070, DV-203, DVF-9010, DVF-K7010, DVF-5010, DVF-R9030, DVF-R7030, DVF-3530 DV-402, DV-5900, DV-5700, DVF-R9050, DVF-J6050, DV-505, DV-503, DV-502, DVF-3550, DVF-3050, DVF-R4050, DVF-605, DV-6050, DVF-R5060, DVF-3060, DVF-3060K, DV-705, DVF-R5070 et DVF-3070. Gruppe-2 : DV-4050, DV-303, DVF-R6030, DVF-K5020, DVF-5020, DVF-3020 et DVF-3030. Je nach KENWOOD-DVD-Modell muß die Fernbedienung folgendermaßen vorbereitet werden: Vorbereiten für die DVD-Player der Gruppe-1: Halten Sie die Taste „POWER “ (nicht die Taste „DVD Power“) an der Fernbedienung gedrückt, und drücken Sie dabei die Zahlentaste „1“. Vorbereiten für die DVD-Player der Gruppe-2: Halten Sie die Taste „POWER “ (nicht die Taste „DVD Power“) an der Fernbedienung gedrückt, und drücken Sie dabei die Zahlentaste „2“.

• Wenn Ihr DVD-Player in der Liste oben nicht enthalten ist, nehmen Sie die Konfiguration für Gruppe-1 oder Gruppe-2 vor. Bei erfolgreicher Konfiguration gehört Ihr DVD-Player zu der entsprechenden Gruppe. So steuern Sie den DVD-Player mit der Fernbedienung

1. Drücken Sie die Taste „DVD Power“ mehr als 2 Sekunden lang, um den DVD-Player ein- oder auszuschalten.

2. Um einzelne Funktionen am DVD-Player auszulösen, drücken Sie zunächst die Taste „DVD Power“, und drücken Sie dann die Taste zu der entsprechenden Funktion, so wie in den Erläuterungen zum DVD-Betrieb in der Bedienungsanleitung erläutert. Nachdem Sie eine der DVDBetriebstasten gedrückt haben, bleibt der DVD-Modus 15 Sekunden lang bestehen. ( Wenn Sie innerhalb von 15 Sekunden wieder in den Receiver-Betrieb schalten wollen, drücken Sie die Taste RECEIVER.) DVD-Playerfunctionen-Tasten Sie können die Grundfunktionen mit Hilfe der unten beschriebenen Tasten ausführen, wenn an das Gerät ein DVD-Player von KENWOOD angeschlossen ist. DEUTSCH POWER Zahlentasten (Auswählen von Titeln) OSD (Bildschirmmenü OSD)

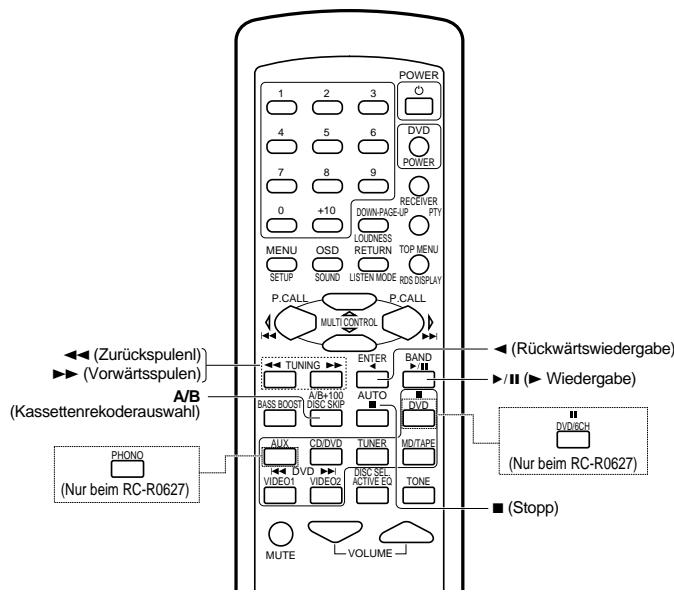

10/1/03, 8:53 PM Grundlegende Fernbedienungsfunktionen für andere Komponenten Kassettendeck-, CD-Player- und MD-Recorderfunktionen Sie können die grundlegenden Funktionen mit den unten beschriebenen Tasten ausführen, wenn das Gerät mit einem Kassettendeck, CD-Player oder MD-Recorder mit Systemsteuerfunktionen von KENWOOD verbunden ist.

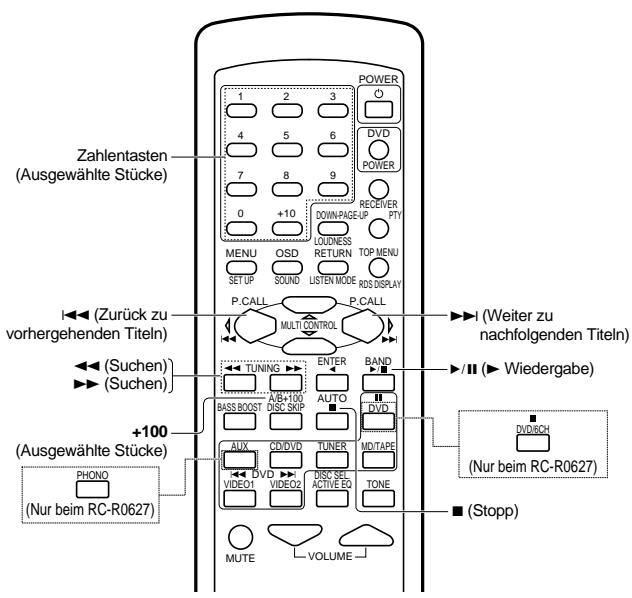

Kassettendeckfunktionen CD-Playerfunktionen POWER POWER

SETUP DVD Zahlentasten (Ausgewählte Stücke) POWER

AUTO CD/DVD TUNER MD/TAPE DEUTSCH PHONO DVD VIDEO1 VIDEO2 (Nur beim RC-R0627) DISC SEL. ACTIVE EQ (Nur beim RC-R0627) 1 (Suchen) ¡ (Suchen) DISC SKIP (CD überspringen) PHONO TONE 7 (Stopp) VOLUME MUTE 4 (Zurück zu vorhergehenden Titeln) DVD DVD/6CH AUX

SETUP MULTI CONTROL 1 (Zurückspulenl) ¡ (Vorwärtsspulen) A/B (Kassettenrekoderauswahl)

ENTER AUTO BAND ¢ (Weiter zu nachfolgenden Titeln) 6 (Wiedergabe/Pause) DVD DVD/6CH AUX CD/DVD DVD VIDEO1 VIDEO2 TUNER DISC SEL. ACTIVE EQ MD/TAPE (Nur beim RC-R0627) TONE 7 (Stopp) (Nur beim RC-R0627) MUTE VOLUME MD-Recorderfunktionen POWER Zahlentasten (Ausgewählte Stücke) 4 (Zurück zu vorhergehenden Titeln) 1 (Suchen) ¡ (Suchen) +100 (Ausgewählte Stücke) PHONO

BASS BOOST DISC SKIP

ENTER AUTO BAND ¢ (Weiter zu nachfolgenden Titeln) 6 (3 Wiedergabe) DVD DVD/6CH AUX CD/DVD DVD VIDEO1 VIDEO2 TUNER MD/TAPE DISC SEL. ACTIVE EQ TONE (Nur beim RC-R0627) 7 (Stopp) (Nur beim RC-R0627) MUTE VOLUME Hinweise

1. Bei manchen Codes funktionieren nicht alle Funktionen, die bei einem bestimmten Modell zur Verfügung stehen.

2. In den bild oben sind die Funktionen aufgeführt, die bei den einzelnen Komponenten in der Regel zur Verfügung stehen. Bei einigen Herstellern werden mit anderen Tastenkombinationen ähnliche Funktionen ausgeführt. Aus diesem Grund sind einige der nicht verwendeten Zahlentasten mit Extrafunktionen belegt, die für das Steuern Ihrer Geräte nützlich sein können. 32 GE *5339/31-32/GE

10/1/03, 8:53 PM Störungsbehebung Zurücksetzen des Mikrocomputers Wenn Sie bei eingeschaltetem Gerät das Netzkabel aus der Steckdose ziehen oder wenn andere externe Einflüsse auf das Gerät einwirken, kann es vorkommen, daß der Mikrocomputer im Gerät nicht mehr funktioniert. In diesem Fall ist das Gerät nicht mehr betriebsbereit, oder es erscheint eine fehlerhafte Anzeige im Display. Führen Sie in diesem Fall folgende Schritte aus, um den Mikrocomputer zurückzusetzen und das Gerät wieder in seinen normalen Betriebszustand zu schalten. Achten Sie darauf, daß das Netzkabel angeschlossen ist, und stellen Sie die Taste POWER ON/OFF auf deaktiviert. Halten Sie dann die Taste ON/STANDBY gedrückt, und drücken Sie die Taste POWER ON/OFF.

• Bitte beachten Sie folgendes: Wenn Sie den Mikrocomputer zurücksetzen, werden alle Speicherinhalte gelöscht, und für das Gerät gelten wieder alle werkseitigen Einstellungen. Verstärker Symptom Kein Ton über die Lautsprecher. Ursache Abhilfemaßnahme

• Die Lautsprecherkabel sind nicht angeschlossen.

• Schließen Sie die Kabel korrekt an, wie unter „Anschließen der Lautsprecher“ erläutert. $
• Stellen Sie die Lautstärke korrekt ein.
• Schalten Sie MUTE aus.

• Schalten Sie die Schalter SPEAKERS ein. (

• VOLUME ist ganz heruntergedreht.
• MUTE ist eingeschaltet.
• Die Schalter SPEAKERS sind ausgeschaltet.
• Die Lautsprecherkabel wurden kurzgeschlossen.

• Schalten Sie die Anlage aus, beheben Sie das für den Kurzschluß verantwortliche Problem, und schalten Sie das Gerät wieder ein. An einem der Lautsprecher wird kein Ton ausgegeben.

• Das Lautsprecherkabel ist nicht angeschlossen.

• Schließen Sie das Kabel korrekt an, wie unter „Anschließen der Lautsprecher“ erläutert. $ An den Surround- oder am mittleren Lautsprecher wird kein Ton ausgegeben, oder der Ton ist sehr leise.

• Das Kabel der Surround- oder des mittleren Lautsprechers ist nicht angeschlossen.
• Es wurde kein Surroundmodus ausgewählt.
• Der Lautstärkeregler für die Surround- oder den mittleren Lautsprecher ist ganz heruntergedreht.

• Schließen Sie das Kabel korrekt an, wie unter „Anschließen der Lautsprecher“ erläutert. $
• Wählen Sie einen Surroundmodus.
• Stellen Sie die Lautsprecherpegel mit dem Testton ein.

Ein Brummen ist zu hören, wenn Sie den Eingangswählschalter auf PHONO stellen.

• Das Audiokabel vom Plattenplayer ist nicht an die Buchsen PHONO angeschlossen.
• Der Plattenplayer ist nicht geerdet.

• Stecken Sie die Stecker des Audiokabels fest in die Buchsen PHONO.
• Verbinden Sie die Masseleitung mit dem Anschluß GND an der Rückseite. Bei der Wiedergabe eines Dolby DigitalTonsignals mit einem DVD-Player setzt der Ton bald nach dem Starten der Wiedergabe aus.

• Je nach dem Typ des verwendeten DVD-Players gibt es viele mögliche Ursachen für dieses Problem.

• Wählen Sie als Eingangsmodus den digitalen manuellen Modus, bevor Sie die Wiedergabe der Dolby Digital-Tonquelle starten.

Während der Wiedergabe von einem DVDPlayer wird kein Ton erzeugt.

• Als Eingangsmodus wurde der digitale manuelle Modus gewählt.

• Wählen Sie mit der Taste INPUT MODE den vollautomatischen Modus aus.

Eine Videoquelle läßt sich nicht normal aufnehmen.

• Die Software ist kopiergeschützt.

• Kopiergeschützte Videosoftware kann nicht aufgenommen werden. Tuner Symptom Sender lassen sich nicht empfangen. Ursache Abhilfemaßnahme

• Es ist keine Antenne angeschlossen.
• Der Frequenzbereich ist nicht korrekt eingestellt.

• Schließen Sie eine Antenne an.

• Stellen Sie den richtigen Sendefrequenzbereich ein.
• Stellen Sie die Frequenz des Senders richtig ein.

• Die Frequenz des gewünschten Senders ist nicht korrekt eingestellt. Es gibt Interferenzen.

• Ein startendes Auto erzeugt diese Interferenzen.
• Ein elektrisches Gerät erzeugt diese Interferenzen.
• Ein Fernsehgerät in der Nähe erzeugt diese Interferenzen. Ein gespeicherter Sender läßt sich durch Drücken der entsprechenden Stationstaste nicht einstellen.

• Der gespeicherte Sender sendet in einem nicht empfangbaren Frequenzbereich.
• Der Senderspeicher wurde gelöscht, weil das Netzkabel längere Zeit nicht angeschlossen war.

• Installieren Sie die Außenantenne weiter von der Straße entfernt.
• Schalten Sie das elektrische Gerät aus.
• Stellen Sie den Receiver weiter vom Fernsehgerät entfernt auf.
• Speichern Sie einen Sender in einem empfangbaren Frequenzbereich.
• Speichern Sie den Sender erneut ab. 33 GE *5339/33-36/GE

10/1/03, 8:54 PM DEUTSCH Die Bereitschaftsanzeige blinkt, und es wird kein Ton ausgegeben. Störungsbehebung Fernbedienung Symptom Die Fernbedienung funktioniert nicht. Ursache Abhilfemaßnahme

• Die Fernbedienung ist in einen anderen Betriebsmodus geschaltet.

• Wählen Sie mit den Eingangswahltasten oder den DVD POWER-Tasten für die Tonquelle den geeigneten Betriebsmodus aus.
• Legen Sie neue Batterien ein.
• Überschreiten Sie nicht die Reichweite der Fernbedienung.

• Die Batterien sind erschöpft.

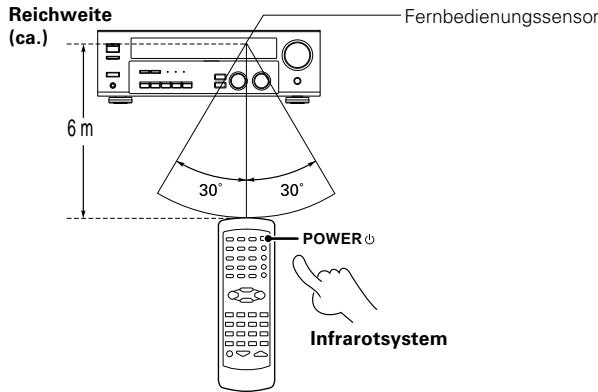

• Die Fernbedienung ist zu weit vom Hauptsystem entfernt, der Winkel zum Hauptsystem ist zu groß, oder es befindet sich ein Hindernis zwischen Receiver und Fernbedienung.
• Die Audiokabel und Systemsteuerkabel sind nicht korrekt angeschlossen.
• In der Quellkomponente wurde keine Kassette oder CD eingelegt. DEUTSCH

• Sie versuchen, eine Kassette wiederzugeben, auf die im Kassettendeck gerade aufgenommen wird.

• Nehmen Sie die Verbindungen korerkt vor, wie unter „Konfigurieren des Systems“ erläutert.
• Legen Sie die Kassette oder die CD in die Quellkomponente ein, die Sie wiedergeben möchten.
• Warten Sie, bis die Aufnahme abgeschlossen ist. 34 GE *5339/33-36/GE

• 10/1/03, 8:54 PM Achtung : Lesen Sie diese Seite sorgfältig durch, um einen sicheren Betrieb zu gewährleisten. Technische Daten Audiokomponente (KRF-V5070D/V5570D) Digitale Audiokomponente Nennleistungsabgabe bei STEREO-Betrieb DIN/IEC (63 Hz ~ 12,5 kHz, 0,7% gesamte harmonische Verzerrung bei 6Ω) p. 100
• W + 100 W Effektive Leistungsabgabe bei SURROUND-Betrieb FRONT (Vorn) (1 kHz, 0,7% gesamte harmonische Verzerrung bei 6Ω, ein Kanal angesteuert) p. 100
• W + 100 W CENTER (Mitte) (1 kHz, 0,7% gesamte harmonische Verzerrung bei 6Ω, ein Kanal angesteuert) p. 100
• W SURROUND (Surround) (1 kHz, 0,7% gesamte harmonische Verzerrung bei 6Ω, ein Kanal angesteuert) W + 100 W SUBWOOFER (Tiefsttonlautsprecher) (80 Hz, 0,7% gesamte harmonische Verzerrung bei 6Ω, ein Kanal angesteuert) p. 100

KRF-V4070D ......................................................................... 200 W

Netzsteckdose GESCHALTET ...................................... (insgesamt bis zu 90 W) Abmessungen .................................................................... B : 440 mm H : 143 mm D : 303 mm Gewicht (netto) KRF-V5070D/V5570D ......................................................... 8,5 kg KRF-V4070D ......................................................................... 8,9 kg Hinweise 1. KENWOOD ist um eine ständige Weiterentwicklung seiner Produkte bemüht. Daher sind unangekündigte Änderungen an den technischen Daten vorbehalten.

2. In extrem kalter Umgebung (unter 0 °C) ist die Leistung des Geräts unter Umständen eingeschränkt.

35 GE *5339/33-36/GE

10/1/03, 8:54 PM DEUTSCH AM-Tuner DEUTSCH Seriennummer Tragen Sie die Seriennummer, die sich an der Rückseite des Gerätes befindet, in die Garantiekarte und unten ein. Geben Sie das Modell und die Seriennummer immer an, wenn Sie sich für Rückfragen oder Reparaturen an Ihren Fachhändler wenden. Modell _________________ Seriennummer _______________________ 36 GE *5339/33-36/GE
