BEDIENUNGSANLEITUNG iVenture R Joie

Willkommen bei Joie™

Herzlichen Glückwunsch, dass Sie ein Teil der Joie-Familie geworden sind! Wir freuen uns sehr, Ihren Nachwuchs von nun an auf Reisen zu begleiten. Mit dem i-Venture™ R nutzen Sie ein hochwertiges, komplett sicherheitszertifiziertes Kinderrückhaltesystem. Bitte lesen Sie diese Anleitung sorgfältig durch und beachten Sie die einzelnen Schritte zur Gewährleistung einer komfortablen Fahrt und optimalen Sicherheit für Ihr Kind.

Um dieses Joie Kinderrückhaltesystem mit ISOFIX-Konnektoren nach ECE R129/03 zu nutzen, muss Ihr Kind folgende Voraussetzungen erfüllen:

Rückwärtsgerichtet: Größe des Kindes 40-105 cm / maximal 18,5 kg Vorwärtsgerichtet: Größe des Kindes 76-105 cm / maximal 18.5 kg

Hinweis

Bitte lesen Sie die Anweisungen in dieser Anleitung sorgfältig durch bevor Sie das Produkt installieren und benutzen.

!WICHTIG: Bitte bewahren Sie diese Anleitung für spätere Bezugnahme auf.

Bitte bewahren Sie die Bedienungsanleitung in dem dafür vorgesehenen Aufbewahrungsfach auf der Unterseite der Basisstation auf.

Weitere Informationen unter de.joiebaby.com

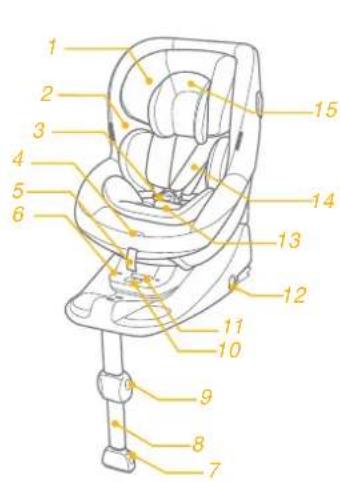

Vergewissern Sie sich, dass keine Teile am Sitz fehlen. Bitte wenden Sie sich anderenfalls an Ihren Händler.

1 Kopfstütze
2 Sitzpolster
3 Gurtschnalle
4 Knopf zur Gurtverstellung
5 Zentralversteller Gurtsystem
6 Verriegelungsanzeige
7 Farbindikator für Stützfuß
8 Stützfuß
9 Taste für Anpassung des Stützfußes
10 Entriegelungsknopf

11 Knopf für Anpassung des Neigungswinkels
12 ISOFIX Entriegelungstaste
13 Schrittgurt
14 Schultergurt
15 Neugeboreneneinlage
16 Rückprallbügel
17 ISOFIX Konnektoren
18 ISOFIX Führungshilfen
19 Taste zur Kopfstützenverstellung
20 Seitenaufprallschutz

*i-Base Advance ist separat erhältlich.

WARNHINWEISE

! KEIN Kinderrückhaltesystem kann vollständigen Schutz vor Verletzungen bei einem Unfall garantieren. Dennoch reduziert der ordnungsgemäße Einsatz dieses Kinderrückhaltesystems die Gefahr ernsthafter oder tödlicher Verletzungen Ihres Kindes."
! Je nach genutzter Ruheposition passt das Kinderrückhaltesystem möglicherweise nicht in alle zugelassenen Fahrzeuge.
! Stellen Sie sicher, dass das Kinderrückhaltesystem so installiert ist, dass es weder mit beweglichen Sitzen oder den Fahrzeugtüren kollidiert.
! Installieren Sie dieses Kinderrückhaltesystem NIEMALS rückwärts gerichtet auf einem Fahrzeugsitz mit aktiviertem Front-Airbag. Dies kann zum Tode führen oder schwerwiegende Verletzungen mit sich bringen. Weitere Informationen finden Sie in der Bedienungsanleitung des Fahrzeugs.
! Um dieses Kinderrückhaltesystem mit ISOFIX-Konnektoren nach ECE R129/03 zu nutzen, muss Ihr Kind folgende Voraussetzungen erfüllen: Rückwärtsgerichtet: Größe des Kindes 40-105 cm / maximal ≤18,5 kg Vorwärtsgerichtet: Größe des Kindes 76-105 cm / maximal ≤18.5 kg
! WICHTIG - NIEMALS VORWÄRTSGERICHTET VERWENDEN SO LANGE IHR KIND JÜNGER IST ALS 15 MONATE (Anleitung berücksichtigen)

WARNHINWEISE

! Stellen Sie sicher, dass der Sitz über die ISOFIX-Konnektoren fest mit dem Fahrzeug verbunden ist, dass der Stützfuß fest auf dem Fahrzeugboden aufsteht und dass die Gurte des Sitzes eng am Körper Ihres Kindes anliegen und nicht verdreht sind.
! Bitte stellen Sie immer sicher, dass Ihr Kind ordnungsgemäß angeschnallt ist und die Gurte straff am Körper anliegen. Ein zu locker sitzender Gurt kann Ihr Kind nicht effektiv schützen.
! Sollte das Kinderrückhaltesystem einen Unfall erlitten haben, nutzen Sie dieses NICHT weiter. Ersetzen Sie das Kinderrückhaltesystem umgehend, da es durch einen Unfall auch nicht sichtbare Schäden erleiden kann.
! Installieren Sie dieses Kinderrückhaltesystem NICHT, ohne die Anweisungen in dieser Anleitung zu befolgen, da sonst Ihr Kind ernsthaft gefährdet, verletzt oder getötet werden könnte.
! Nehmen Sie KEINE Änderungen an diesem Kinderrückhaltesystem vor und verwenden Sie dieses nicht zusammen mit Komponenten anderer Hersteller.
! Lassen Sie Ihr Kind NIEMALS unbeaufsichtigt in diesem Kinderrückhaltesystem sitzen.
! Verwenden Sie dieses Kinderrückhaltesystem NICHT ohne die Textilteile.
! Die Textilteile des Kinderrückhaltesystems dürfen ausschließlich durch vom Hersteller empfohlene Teile ersetzt werden, da sie ein integraler Bestandteil des Sicherheitskonzeptes des Kinderrückhaltesystems darstellen.

WARNHINWEISE

! Verwenden Sie in diesem Kinderrückhaltesystem KEINE anderen oder zusätzlichen Polster als die vom Hersteller mitgelieferten.
! Platzieren Sie KEINE Gegenstände ungesichert in Ihrem Fahrzeug, da diese bei scharfen Kurven, plötzlichem Abbremsen oder Unfällen umher geschleudert werden und Insassen verletzen könnten.
! Bitte setzen Sie dieses Kinderrückhaltesystem ohne Sitzbezug keiner direkten Sonnenstrahlung aus, da dieses sonst zu heiß für Kinderhaut werden kann. Bevor Sie Ihr Kind in das Kinderrückhaltesystem setzen, machen Sie stets einen Temperaturtest durch Berührung des Sitzes.
! Verwenden Sie dieses Kinderrückhaltesystem NICHT, falls es beschädigt ist oder Teile fehlen.
! Stellen Sie sicher, dass Ihr Kind beim Einsatz dieses Kinderrückhaltesystems angemessen gekleidet ist (insbesondere keine übermäßig dicke oder gepolsterte Kleidung); andernfalls kann Ihr Kind NICHT zuverlässig gesichert werden.
! Verwenden Sie bei niedrigen Temperaturen bevorzugt eine Decke, mit der Sie das bereits angegurtete Kind zudecken.
! Sichern Sie Ihr Kind IMMER im Kinderrückhaltesystem, wenn Sie unterwegs sind. Das gilt für jede Fahrt, sei sie auch noch zu kurz. Viele Unfälle passieren gerade auf Kurzstrecken.

WARNHINWEISE

! Transportieren Sie dieses Kinderrückhaltesystem, oder andere Gegenstände NICHT ungesichert in Ihrem Fahrzeug, da ein ungesichertes Kinderrückhaltesystem bei scharfen Kurven, plötzlichem Abbremsen oder Unfällen umher geschleudert werden und Insassen verletzen könnte.
! Nutzen Sie das Kinderrückhaltesystem nicht als Stuhlersatz, da Kippgefahr besteht und Ihr Kind herunterfallen und sich verletzen kann.
! Verwenden Sie NIEMALS ein gebrauchtes Kinderrückhaltesystem oder eines, dessen Vergangenheit Sie nicht kennen; möglicherweise weist es versteckte strukturelle Schäden auf (Haarrisse), die Ihr Kind gefährden könnten.
! Bei Transport im Kofferraum, legen Sie bitte keine anderen Gegenstände auf das Kinderrückhaltesystem, um Schäden an diesem zu vermeiden.
! Achten Sie darauf, dass der Kindersicherheitsgurt oder die Gurtschnallen nicht hinter dem Fahrzeugsitz oder in der Fahrzeugtür eingeklemmt werden.
! Bei längerer Nichtbenutzung entfernen Sie das Kinderrückhaltesystem und die Basisstation vom Fahrzeugsitz. Bewahren Sie das Kinderrückhaltesystem und die Basisstation an einem kühlen, trockenen Ort außerhalb der Reichweite von Kindern auf.
! Bitte entfernen Sie alle Verpackungsmaterialien, bevor Sie das Produkt nutzen. Um die Gefahr einer Erstickung auszuschließen, halten Sie bitte Verpackungsmaterial und Plastiktüten von Babys und Kindern fern.

WARNHINWEISE

! Bitte wenden Sie sich bei Fragen zu Wartung, Reparatur oder Austausch von Teilen an Ihren Fachhändler.
! Verstauen Sie keine Gegenstände im Fußbereich Ihres Autos, in dem der Stützfuß der Basisstation aufgesetzt wird.
! Überprüfen Sie die ISOFIX-Führungen regelmäßig auf Verschmutzung und reinigen Sie sie gegebenenfalls. Die Zuverlässigkeit kann durch das Eindringen von Schmutz, Staub, Lebensmittelpartikeln usw. beeinträchtigt werden.
! Verwenden Sie KEINE anderen als die in der Anleitung beschriebenen und auf der Kindersicherung gekennzeichneten tragfähigen Kontaktpunkte.
! Die Installation des Kinderrückhaltesystems ist nur mittels Verwendung der ISOFIX-Konnektoren zulässig.
! Die Nutzung des Rückprallbügels ist zwinged erforderlich.
! Installieren Sie das Kinderrückhaltesystem NICHT:
1. auf Fahrzeugsitzen, die in Bezug auf die Fahrtrichtung des Fahrzeugs seitlich oder rückwärtsgerichtet sind.
2. auf Fahrzeugsitzen, die während der Montage beweglich sind.

Notfall

Bei einem Notfall oder Unfall ist es besonders wichtig, dass bei Ihrem Kind umgehend Erste Hilfe geleistet und es medizinisch versorgt wird.

Produktinformationen

Bei ""i-Size"" (Integral Universal ISOFIX Enhanced Child Restraint Systems) handelt es sich um ein Kinderrückhaltesystem, das auf allen entsprechend zugelassenen i-Size Fahrzeugsitzen verwendet werden kann.

1. Es handelt sich hier um ein "i-Size" Kinderrückhaltesystem, das gemäß ECE 129/03 für die Verwendung auf i-Size kompatiblen Fahrzeugsitzen (gemäß Fahrzeughandbuch) zugelassen ist.

2. Bei Zweifeln kontaktieren Sie Ihren Fachhändler oder den Hersteller des Kindersitzrückhaltesystems.

Materialien: Kunststoff, Metall, Stoffe

Patent-Nr.: Patente angemeldet

Hinweise zur Installation

siehe Abbildungen ① - ②

Beachten Sie die Liste zur Fahrzeugkompatibilität.

3

Installationsmodus auswählen

ECE R129/03	Größe des Kindes	Installationsmodus	Installation	Referenzalter	Neigungswinkel
	40cm-105cm/≤18,5kg	Rückwärtsgerichteter Modus		Ca. <4 Jahre	Position 1-7
	76cm-105cm/≤18.5kg	Vorwärtsgerichteter Modus		Ca. 15 Monate bis 4 Jahre	Position 1-7

Installation der i-Base Advance Basisstation

i-Size ISOFIX Basisstation installieren

siehe Abbildungen 3 - 11

! Befestigen Sie den Rückprallbügel an der Basisstation. Drücken Sie ihn dazu auf die Basisstation, bis er mit einem Klickgeräusch einrastet. ③-1

Nachdem Sie die i-Base Advance auf dem Fahrzeugsitz platziert haben, passen Sie den Stützfuß auf die korrekte Länge an. Stellen Sie sicher, dass der Farbindikator des Stützfußes Grün anzeigt und die Basisstation vollflächig auf dem Fahrzeugsitz aufliegt.

! Der Stützfuß hat mehrere Positionen. Zeigt der Farbindikator Rot an, befindet er sich in der falschen Position. ! Stellen Sie sicher, dass der Stützfuß in festem Kontakt mit dem Fahrzeugboden steht. ! Die Höhe des Stützfußes können Sie über den entsprechenden Knopf anpassen.

3 1 CLACK

4 ✓ ×

5

! Nutzen Sie die ISOFIX-Führungshilfen zur einfacheren ISOFIX-Installation. 6-1
! Es gibt 9 verschiedene ISOFIX-Positionen. Drücken Sie den ISOFIX-Knopf um die ISOFIX-Konnektoren auszufahren. 7-1 & 7-2
! Stellen Sie sicher, dass beide ISOFIX-Konnektoren fest mit den ISOFIX-Bügeln verbunden sind. Die Farbindikatoren beider ISOFIX-Konnektoren müssen komplett grün sein. 8-1

6 1

7 2 1

8 CLICK

! Die ISOFIX-Konnektoren müssen korrekt an den ISOFIX-Bügeln befestigt sein. 9-1
! Der Stützfuß muss korrekt installiert sein; der Farbindikator zeigt Grün. 9-2

Um die Basisstation zu entfernen, halten Sie den vorderen Freigabeknopf an den Isofix-Konnektoren gedrückt 10-1, während Sie den hinteren Freigabeknopf betätigen 10-2 und die Basisstation von den ISOFIX-Bügeln abziehen.

Um Transportschäden zu vermeiden, drücken Sie den Knopf zur Tiefenverstellung der ISOFIX-Konnektoren 11-1 und schieben Sie die Konnektoren vollständig in die Basisstation ein. 11-2

9 !1 !2

10 2 1

11 2 1

i-Venture R Sitz auf der i-Base Advance installieren

siehe Abbildungen 12 - 27 Rückwärtsgerichteter Modus

Größe des Kindes 40-105 cm / maximal ≈8,5kg Neigungswinkel: Positionen 1-7

! Bitte installieren Sie den i-Venture R Sitz sowie die Basisstation inkl. Rückprallbügel auf Ihrem Fahrzeugsitz und setzen Sie das Kind hinein.
! Stellen Sie sicher, dass der Rückprallbügel an der Basisstation installiert ist.
! Der i-Venture R Sitz lässt sich am einfachsten installieren, wenn sich die Basisstation im 7. Neigungswinkel befindet.
! Ziehen Sie den Sitz nach Installation am Gurtsystem nach oben, um sicherzustellen, dass der Sitz fest mit der Basisstation verbunden ist.

Stellen Sie sicher, dass der Farbindikator auf der Oberseite des Standfuß grün aufleuchtet. Nur dann ist der i-Venture R korrekt installiert. Zeigt der Farbindikator Rot an, liegt ein Fehler bei der Installation vor. 13-1

Kind sichern

1. Drücken Sie den Knopf zur Gurtverstellung und ziehen Sie gleichzeitig die Schultergurte auf die gewünschte Länge heraus. Legen Sie dazu Ihre Hand unter die Schultergurte wie in Abbildung 14 gezeigt.

2. Öffnen Sie das Gurtschloss, indem Sie auf den roten Knopf drücken. 15

1. Fixieren Sie die Gurtschnallen in den entsprechenden Vorrichtungen auf beiden Seiten des Sitzes, um den Ein- uns Ausstieg des Kindes zu vereinfachen. 16
2. Stellen Sie sicher, dass das Keilkissen angebracht ist, bevor Sie den Sitz für ein Neugeborenes verwenden. ^17
3. Stellen Sie sicher, dass das Keilkissen angebracht ist, bevor Sie den Sitz für ein Neugeborenes verwenden. 17

16

Wir empfehlen die Nutzung der vollständigen Neugeboreneinlage, solange das Kind kleiner als 60 cm ist und noch nicht aus der Einlage herausgewachsen ist. Die Verwendung der Neugeboreneinlage verbessert den Seitenaufprallschutz.

Lösen Sie die Druckknöpfe des Kopfteils, um dieses von der Einlage zu lösen.

Entfernen Sie das Kopfteil der Einlage, wenn der Kopf des Kindes nicht mehr bequem hineinpasst.

Entfernen Sie das Rückenteil der Einlage, wenn die Schultern des Kindes nicht mehr bequem hineinpassen.

Entfemen Sie bei Bedarf das Keilkissen, um dem Kind mehr Platz im Sitz zu bieten. Das Keilkissen kann alternativ auch ohne Einlage verwendet werden, um den Rücken des Kindes besser zu stützen.

1. Setzen Sie das Kind in den i-Venture R Sitz und führen Sie beide Arme durch die Schultergurte. 18

! Der Schultergurt muss sich auf gleicher Höhe oder leicht unterhalb der Schulter des Kindes befinden. 19 ! Nachdem das Kind fertig gesichert ist, prüfen Sie bitte noch einmal, ob sich die Schultergurte auf der richtigen Höhe befinden

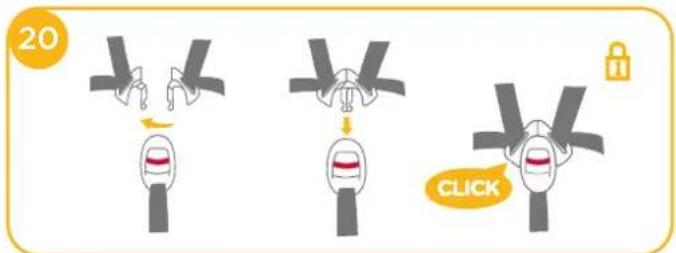

1. Schließen Sie die Gurtschnalle. 20

20 CLICK

1. Ziehen Sie den Zentralversteller für das Gurtsystem fest, sodass Ihr Kind korrekt gesichert ist. 21

! Bitte stellen Sie immer sicher, dass Ihr Kind ordnungsgemäß angeschnallt ist und die Gurte straff am Körper anliegen. Ein zu locker sitzender Gurt kann Ihr Kind nicht effektiv schützen. ! Um den i-Venture R Sitz aus der Basisstation herauszunehmen, halten Sie den Entriegelungsknop 22-1 auf der Basisstation gedrückt 22-2 und heben Sie den Sitz ab. Stellen Sie vorher sicher, dass sich kein Kind im Fahrzeugsitz befindet.

Vorwärtsgerichteter Modus

Größe des Kindes 76-105 cm / maximal ≈ 8.5 kg

Neigungswinkel: Positionen 1-7

! Bitte entfernen Sie den Rückprallbügel an der Basisstation, in dem Sie den Entriegelungsknopf an der Rückseite des Bügels gedrückt halten 23-1 und den Bügel aus der Basisstation raus ziehen. 23-2

! Bitte installieren Sie gemäß S.③ - ⑨ die Basisstation auf dem Fahrzeugsitz und installieren anschließend den Sitz. 24

! Der i-Venture R Sitz lässt sich am einfachsten installieren, wenn sich die Basisstation im 7. Neigungswinkel befindet.

Stellen Sie sicher, dass der Farbindikator an der Basisstation auf Grün steht. Nur dann ist der i-Venture R korrekt installiert. Zeigt der Farbindikator Rot an, liegt ein Fehler bei der Installation vor. 25-1

! Ziehen Sie den Sitz am Gurtsystem nach oben um sicherzustellen, dass der Sitz fest mit der Basisstation verbunden ist.
! Stellen Sie sicher, dass keine Lücke zwischen Basisstation und Fahrzeugsitz vorhanden ist.

23 2↑ 1←←

1. Bitte verwenden Sie die Neugeboreneneinlage nicht im vorwärtsgerichteten Modus.

2. Nachdem Sie Ihr Kind in den i-Venture R gesetzt haben, prüfen Sie bitte, ob sich Kopfstütze und Schultergurt auf der richtigen Höhe befinden.

3. Drücken Sie den Knopf zur Gurtverstellung und ziehen Sie gleichzeitig die Schultergurte auf die gewünschte Länge heraus. Legen Sie dazu Ihre Hand unter die Schultergurte wie in Abbildung 26 gezeigt.

4. Öffnen Sie das Gurtschloss, indem Sie auf den roten Knopf drücken 15.
5. Fixieren Sie die Gurtschnallen in den entsprechenden Vorrichtungen auf beiden Seiten des Sitzes, um den Ein- uns Ausstieg des Kindes zu vereinfachen.

26

27

1. Setzen Sie Ihr Kind in den Sitz und schließen Sie die Gurtschnalle. 28
   ! Nachdem das Kind fertig gesichert ist, prüfen Sie bitte noch einmal, ob sich die Schultergurte auf der richtigen Höhe befinden.
2. Ziehen Sie den Zentralversteller für das Gurtsystem fest, um freie Gurtlose zu beseitigen und Ihr Kind korrekt zu sichern. ^28-1
   ! Bitte stellen Sie dabei sicher, dass die Gurte straff am Körper anliegen. Ein zu locker sitzender Gurt kann Ihr Kind nicht effektiv schützen.
   ! Um den i-Venture R Sitz von der Basisstation abzunehmen, halten Sie den Entriegelungsknopf auf der Basisstation gedrückt 29-1 und heben Sie den Sitz ab. 29-2 Stellen Sie vorher sicher, dass sich kein Kind im Fahrzeugsitz befindet.

28 ↓1

29 2 1

1. Drücken Sie den Knopf um das Seitenaufprallschutzelement zu entfernen. 31-131-2

31 1 2

Neigungswinkel anpassen

siehe Abbildungen 32 - 34

! Bitte überprüfen Sie noch einmal den korrekten Sitz des Stützfußes nachdem Sie den Neigungswinkel angepasst haben.
Halten Sie die Taste zur Verstellung des Neigungswinkels gedrückt 32-1, während Sie den Sitz nach vorne (flacher) oder hinten (steiler) schieben 32-2.

32 1 2

Es gibt sowohl bei vorwärts- als auch bei rückwärtsgerichteter Nutzung 7 verschiedene Neigungswinkel. 63 64

Seitenaufprallschutz verwenden

siehe Abbildungen 30 - 51

! Dieses Kinderrückhaltesystem wird mit abnehmbarem Seitenaufprallschutz geliefert. Dieser Seitenaufprallschutz muss für den besten Schutz auf der Türseite des Fahrzeugs verwendet werden. Einbau gemäß Abbildung ^30

30

Höheneinstellung der Kopfstütze

siehe Abbildungen 35

1. Bitte passen Sie die Kopfstütze so an, dass die Schultergurte in der korrekten Höhe verlaufen, wie es in Abb. 19 26 dargestellt ist.
2. Drücken Sie die Taste zur Kopfstützenverstellung ^35 -1, während Sie gleichzeitig die Kopfstütze hochziehen oder runterdrücken, bis sie in einer der 8 Positionen einrastet. Die verschiedenen Positionen der Kopfstütze sind in Abbildung ^35 gezeigt.

35

Textilbezüge abnehmen

siehe Abbildungen 36 - 38

Drücken Sie den roten Knopf, um den Gurtverschluss zu öffnen. 36 Um die Textilbezüge wieder anzubringen, führen Sie die in den Abbildungen dargestellten Schritte in umgekehrter Reihenfolge durch.

36

! Bewahren Sie das Keilkissen nach Herausnahme aus der Sitzeinlage außerhalb der Reichweite von Kindern auf.
! Bitte waschen Sie die Textilteile mit kaltem Wasser unter 30°C.
! Die Textilteile nicht bügeln.
! Die Textilteile nicht bleichen oder chemisch reinigen.
! Reinigen Sie das Kinderrückhaltesystem i-Venture R und die Basisstation i-Base Advance nicht mit unverdünnten Reinigungsmitteln, Benzin oder anderen organischen Lösungsmitteln. Das Rückhaltesystem für Kleinkinder könnte dadurch beschädigt werden.
! Wringen Sie die Textilteile nicht aus; andernfalls können Falten zurückbleiben.
! Bitte hängen Sie die Textilteile zum Trocknen im Schatten auf.
! Entfernen Sie das Kinderrückhaltesystem i-Venture R und die Basisstation i-Base Advance bei längerer Nichtbenutzung vom Fahrzeugsitz. Bewahren Sie das Kinderrückhaltesystem an einem kühlen, trockenen Ort außerhalb der Reichweite von Kindern auf.
