BEDIENUNGSANLEITUNG DEM 30 DB Technologies

BEDIENUNGSANLEITUNG - Abschnitt 1

CARACTERISTIQUES TECHNIQUES - Section 1

Die Warnungen in diesem Handbuch müssen in Verbindung mit der "BEDIENUNGSANLEITUNG - Abschnitt 2" beobachtet werden".

6. SPECIFICHE TECNICHE

TRASMETTITORE DEM30T

EINLEITENDER ÜBERBLICK 22

ANHALTSPUNKTE FÜR DEN BENUTZER 22

INHALT 23

MONTAGE DER ANTENNE.... 23

2. SENDER 24

3. EMPFÄNGER 25

4. FUNKTIONEN UND DISPLAY 26

5. ERSTE PROBLEMABHILFE...... 27

6. TECHNISCHE DATEN 28

SENDER DEM30T.... 28

EMPFÄNGER DEM30R 28

IN-EAR KOPFHÖRER DEM30E 28

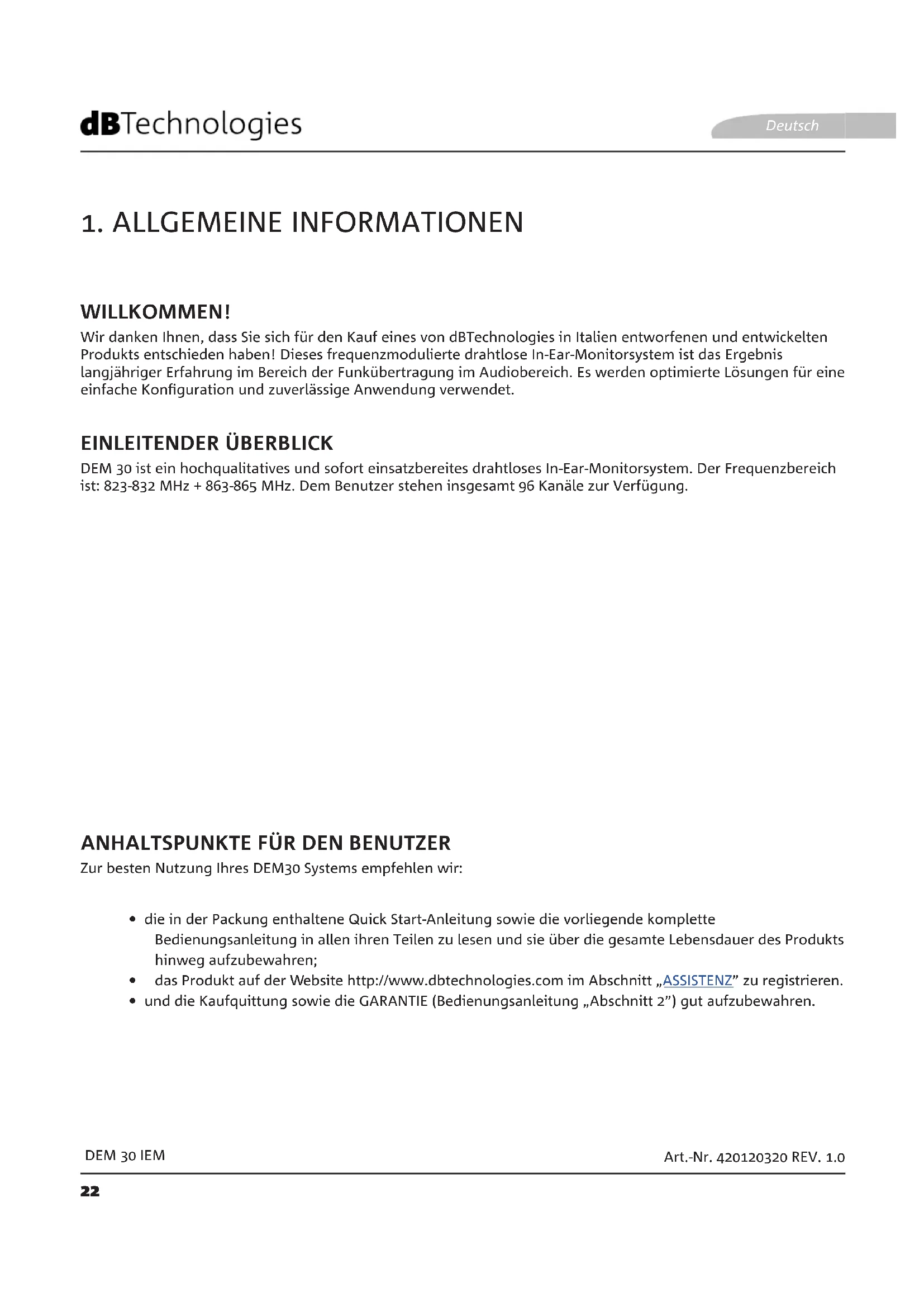

1. ALLGEMEINE INFORMATIONEN

WILLKOMMEN!

Wir danken Ihnen, dass Sie sich für den Kauf eines von dBTechnologies in Italien entworfenen und entwickelten Produkts entschieden haben! Dieses frequenzmodulierte drahtlose In-Ear-Monitorsystem ist das Ergebnis langjähriger Erfahrung im Bereich der Funkübertragung im Audiobereich. Es werden optimierte Lösungen für eine einfache Konfiguration und zuverlässige Anwendung verwendet.

EINLEITENDER ÜBERBLICK

DEM 30 ist ein hochqualitatives und sofort einsatzbereites drahtloses In-Ear-Monitorsystem. Der Frequenzbereich ist: 823-832 MHz + 863-865 MHz. Dem Benutzer stehen insgesamt 96 Kanäle zur Verfügung.

ANHALTSPUNKTE FÜR DEN BENUTZER

Zur besten Nutzung Ihres DEM30 Systems empfehlen wir:

• die in der Packung enthaltene Quick Start-Anleitung sowie die vorliegende komplette
  Bedienungsanleitung in allen ihren Teilen zu lesen und sie über die gesamte Lebensdauer des Produkts hinweg aufzubewahren;
• das Produkt auf der Website http://www.dbtechnologies.com im Abschnitt „ASSISTENZ“ zu registrieren.
• und die Kaufquittung sowie die GARANTIE (Bedienungsanleitung „Abschnitt 2“) gut aufzubewahren.

DEM 30 IEM

Art.-Nr. 420120320 REV. 1.0

INHALT

Der Verpackungsinhalt umfasst:

• Sender DEM 30T
  • Antenne mit BNC-Steckverbinder
  • Empfänger DEM 30R
• Netzgerät
  • Headset DEM 30E mit austauschbaren Ohrhörern
  • Zwei Batterien vom Typ AA LR6
• Kit Adapter Rack 2x19"
  • Dokumentation in Papierform

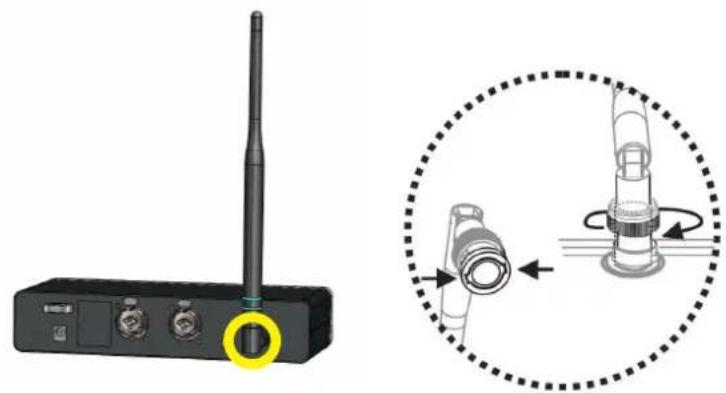

MONTAGE DER ANTENNE

Vor dem Gebrauch des Systems die Antenne einfügen, dazu den BNC-Steckverbinder wie abgebildet am Sender DEM 30T anschrauben.

DEM 30 IEM Art.-Nr. 420120320 REV. 1.0

2. SENDER

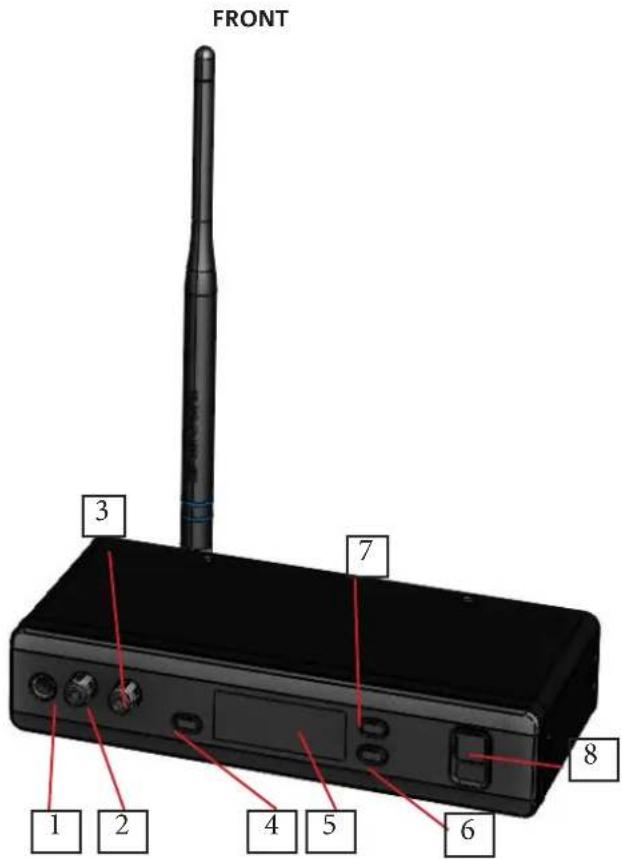

Der Empfänger weist auf der Vorderseite folgende Bedienelemente auf:

1. Steckverbinder für Ohrhörer
2. Pegel-Wählschalter für Ohrhörer
3. Eingangspegel-Wählschalter
4. Taste „SET“
5. Kontrolldisplay
6. "Down"-Taste
7. "Up"-Taste
8. Taste ON/ OFF

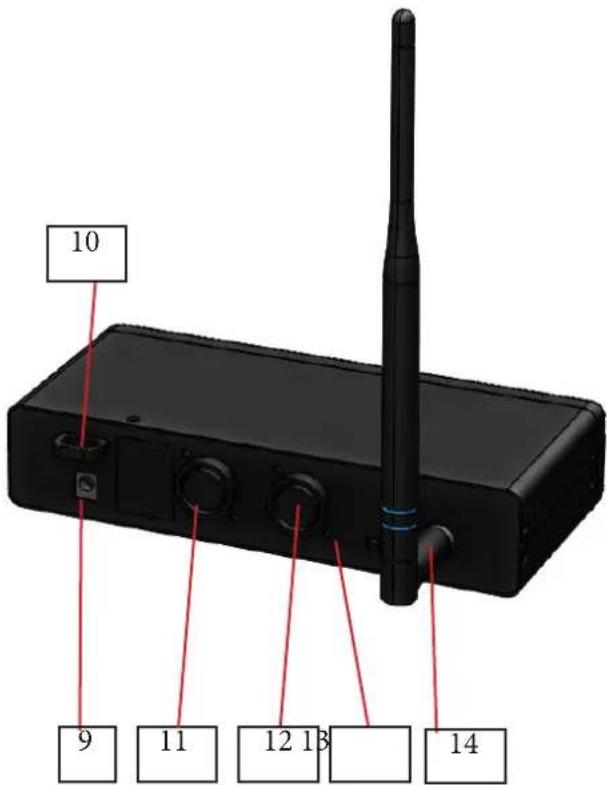

Auf der Rückseite hingegen befinden sich folgende Elemente:

1. Stromversorgungsanschluss
2. Befestigungssystem des Versorgungskabels
3. AF1 (Combo input)
4. AF2 (Combo input)
5. PAD SELECTOR (0, -12 dB)
6. Antenne (BNC-Steckverbinder)

FRONT 3 7 8 1 2 4 5 6

REAR

10 9 11 12 13 14

DEM 30 IEM

Art.-Nr. 420120320 REV. 1.0

3. EMPFÄNGER

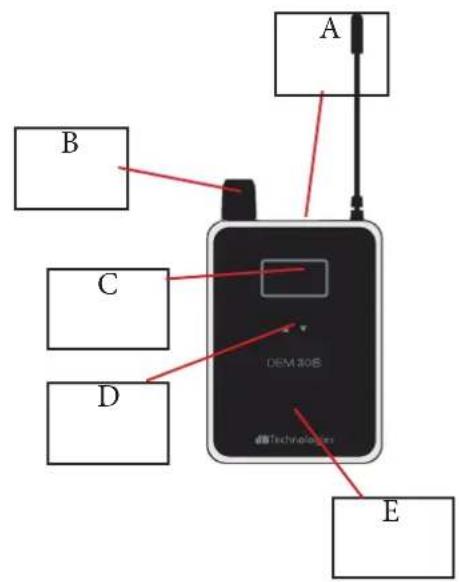

Der Empfänger DEM 30R:

A Mini-jack Stecker 3,5 mm.
B Taste On/Off - Lautstärkenkontrolle
C Display
D Tasten UP/ DOWN
E Batteriefachdeckel

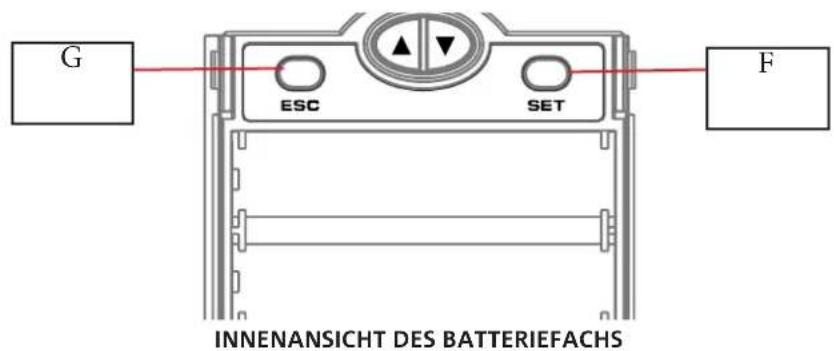

F Taste SET (im Batteriefach)
G Taste ESC (im Batteriefach)

A B C D DEM 30B eTechvelester E

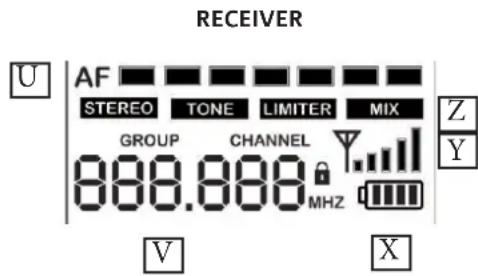

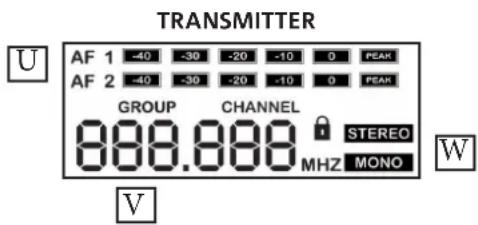

Nachstehend eine Kurzübersicht über die Parameter, die auf den Displays von Sender und Empfänger angezeigt werden:

TRANSMITTER U AF 1 -40 -30 -20 -10 0 PEAK AF 2 -40 -30 -20 -10 0 PEAK GROUP CHANNEL STEREO 888.888 MHZ MONO W V

RECEIVER U | AF STEREO TONE LIMITER MIX GROUP CHANNEL 888.888 MHz V X Z Y

U - AF-Pegel (Stereo/Mono)
V - Anzeige GROUP - CHANNEL
W - STEREO/MONO Modus
X - LADEZUSTAND DER BATTERIE
Y - EMPFANGSPEGEL DES SIGNALS
Z - FUNKTIONSWAHL

Die Wahl- und Steigerungslogik für den Sender ist folgende:

• Wird SET einige Sekunden lang gedrückt, können die editierbaren Parameter gewählt werden.
• Der erste Parameter beginnt in einer vordefinierten Abfolge zu blinken.
• Über die entsprechenden Pfeiltasten kann der Wert des betreffenden Parameters erhöht/herabgesetzt werden.

Die Wahl- und Steigerungslogik für den Empfänger ist folgende:

• Wird SET einige Sekunden lang gedrückt, können die editierbaren Parameter gewählt werden.
• Der erste Parameter beginnt in einer vordefinierten Abfolge zu blinken.
• Über die entsprechenden Pfeiltasten AUF/AB am Empfänger kann der betreffende Wert erhöht/herabgesetzt werden (oder man wählt je nach Parameter ON/OFF).
• Die Abfolge kann dann durch Drücken der Taste ESC beendet werden oder man fährt direkt mit der Änderung der Parameter fort.

DEM 30 IEM

Art.-Nr. 420120320 REV. 1.0

1. ERSTE PROBLEMABHILFE

PROBLEM MÖGLICHE ABHILFE
Der Empfänger schaltet sich nicht ein	Überprüfen, dass die Anlage mit Strom gespeist wird und die Verkabelungen korrekt angeschlossen sind. Danach erneut einschalten.
Der Sender schaltet sich nicht ein	Überprüfen, dass die Batterien eingesetzt und geladen sind; sie gegebenenfalls ersetzen. Erneut einschalten.
Das Audiosignal erreicht den Mixer nicht	Die Verkabelungen und den Input-Pegel am Empfänger überprüfen. Eventuell das Synchronisationsverfahren wiederholen.

6. TECHNISCHE DATEN

SENDER DEM30T

Verfügbare Bänder: 823-832 MHz / 863-865 Mhz
Kanäle: 96 (8 Einheiten mit je 12 Kanälen)
Frequenzgang: 60 Hz - 15 kHz (± 3 dB)
Frontpanel: Lautstärke der Ohrhörer, Eingangspegel, SET, up, down
Hinteres Panel: PAD switch
Abmessungen (mm) [inch.]:	212 x 44 x 96 [8.34" x 1.73" x 3.77"]
Gewicht: (g) [oz]	560 [19.7]

EMPFÄNGER DEM30R

Frequenzgang: 50 Hz - 15 kHz (± 3 dB)
Input:	Stereo 3,5 mm Mini-jack Typ
Bedienelemente:	Lautstärke, up, down, ESC, Set
Versorgung:	2 Batterien AA LR6 1.5 V
Abmessungen (mm) [inch.]:	64 x 90 x 23 [2.51" x 0.91" x 3.54"]
Gewicht (g) [oz]:	95 [0.09]

IN-EAR KOPFHÖRER DEM30E

Impedanz:	16 Ω (± 15 %) [bei 1 kHz, 1 mW]
Empfindlichkeit:	92.5 (± 3) dB [bei 1 kHz, 1 mW]
Ohrhörer: auswechselbar, 3 Paar
Kabellänge: ≈ 1300 mm
