BEDIENUNGSANLEITUNG PEGKT99BK Pyle

MICH SCANNEN PyleUSA.com Website 6-saitige E-Gitarre mit ZubehörsatzSteg Körper Vorderer Gurtknopf Hals Gurtknopf Klinkenbuchse Kontrollknöpfe Tonabnehmer Bünde Kopfplatte www.PyleUSA.com

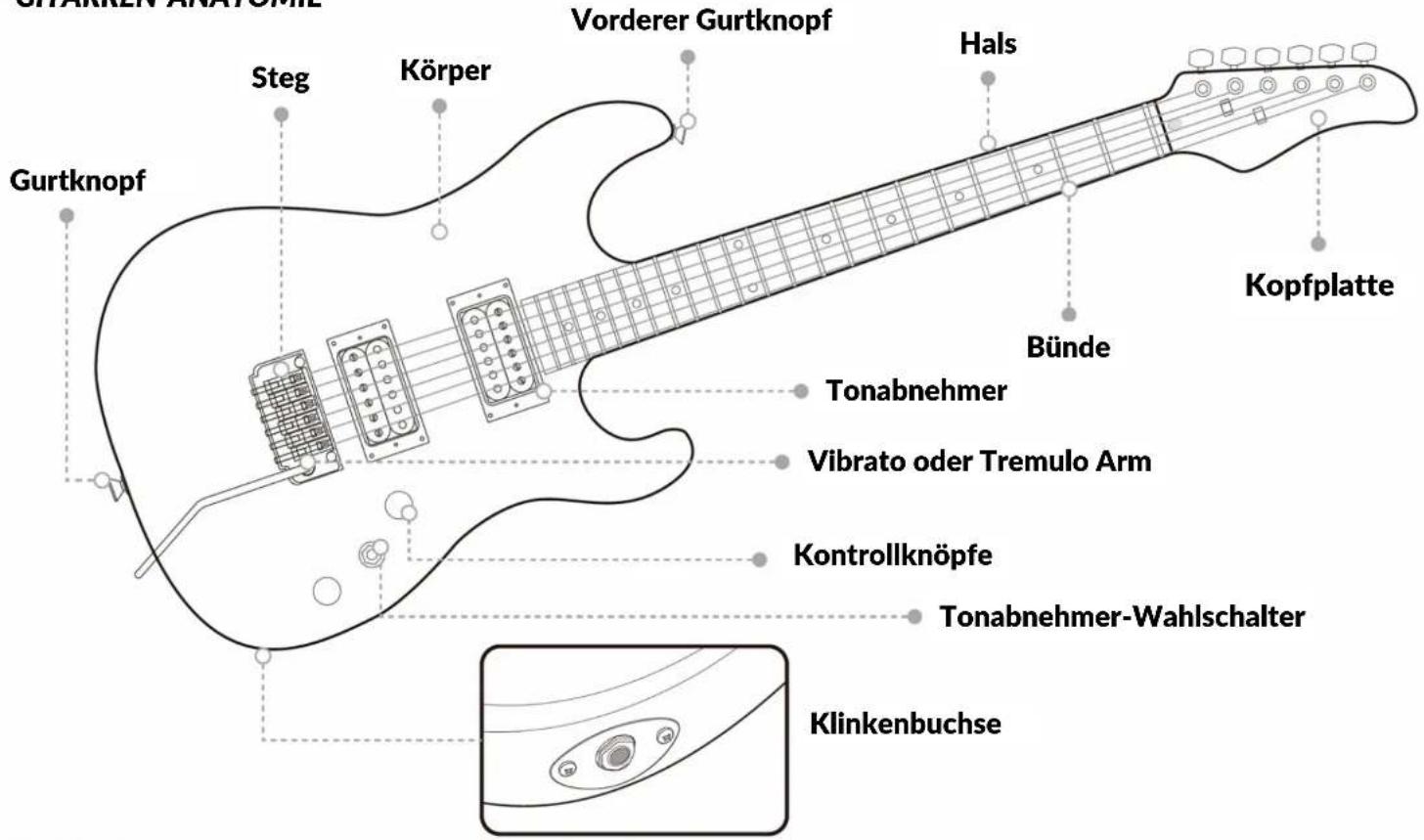

Tonabnehmer-Wahlschalter Bitte nehmen Sie sich ein paar Minuten Zeit, um dieses Handbuch zu lesen. Es wird Ihnen Antworten auf viele Ihrer Fragen geben und Sie über die Pflege und Wartung Ihres neuen Geräts informieren. GITARREN-ANATOMIE Vibrato oder Tremulo Arm www.PyleUSA.com 2Stimmen Sie Ihr Instrument mit den Stimmwirbeln, um die Tonhöhe zu erhöhen oder zu senken. Bei einer Gitarre mit einem Feststelltremolosystem müssen Sie zuerst die Feststellmutter lösen, bevor Sie die Stimmung mit den Stimmmechaniken einstellen können. Obwohl Tremolosysteme mit Verriegelung über Feinstimmer am Steg verfügen, ermöglichen sie nur eine begrenzte (Fein-)Stimmung. Wenn Sie die Stimmschlüssel gegen den Uhrzeigersinn drehen, wird die Tonhöhe der Saite erhöht, während eine Drehung im Uhrzeigersinn die Tonhöhe der Saite, die Sie stimmen, senkt. Stimmen Sie Ihre Gitarre, indem Sie mit der niedrigsten bis zur höchsten Saite beginnen. Nachdem Sie dies einmal getan haben, gehen Sie zurück und überprüfen Sie die Stimmung noch einmal. Bei manchen Instrumenten müssen Sie dies einige Male tun, insbesondere wenn die Saiten neu sind oder Sie eine Gitarre mit einem schwimmenden Tremolo- Steg haben. Das Stimmen einer Saite kann sich auf die anderen Saiten auswirken und es ist notwendig, die Stimmung erneut zu überprüfen, bis alle Saiten auf der gewünschten Tonhöhe bleiben. Hinweis: Neue Saiten neigen dazu, sich zu dehnen und zu verstimmen, bis sie sich gesetzt haben. Es ist eine gute Idee, die Saiten zu dehnen, wenn Sie gerade einen neuen Satz aufgezogen haben. Tun Sie dies nach dem ersten Stimmen, indem Sie die Noten biegen und jede Saite physisch dehnen, indem Sie sie vom Griffbrett wegziehen (achten Sie darauf, nicht zu stark zu ziehen, da sonst eine Saite reißen könnte). Nachdem Sie die Saiten gründlich gedehnt haben, wiederholen Sie den Stimmvorgang. REINIGUNG Die regelmäßige Reinigung Ihrer Gitarre ist eine der besten Methoden, um das Finish zu pflegen und die Lebensdauer der Saiten zu verlängern. Reinigen Sie Ihre Gitarre nach jedem Gebrauch und achten Sie darauf, das Griffbrett und die Saiten sowie alle beschichteten Teile wie Mechaniken, Tonabnehmer, Steg usw. abzuwischen. Achten Sie darauf, Schweiß zu entfernen, da er zu Korrosion und Rost an Metallteilen und Saiten führen kann.

STIMMEN IHRER GITARRE

www.PyleUSA.com 3Wir empfehlen Ihnen dringend, Ihre Saiten recht häufig zu wechseln. Wenn Sie täglich spielen, empfehlen wir Ihnen, Ihre Saiten alle 3 Monate zu wechseln. Ein neuer Satz Saiten klingt klar und präzise, während ein alter Satz dumpf klingt und ungewöhnliche Schnarrgeräusche und tote Töne erzeugen kann. Wenn Sie bemerken, dass Ihre Saiten schmutzig geworden sind, sich verfärbt haben oder einen ungewöhnlich schnarrenden oder dumpfen Klang erzeugen, dann ist es definitiv an der Zeit, einen neuen Satz Saiten auf Ihre Gitarre zu ziehen. Überprüfen Sie Ihre neuen Saiten immer und stellen Sie sicher, dass sie glatt und frei von Mängeln sind, bevor Sie sie aufziehen. Wenn es Unregelmäßigkeiten gibt, wie Knicke, Verdrehungen oder andere Herstellungsfehler, führen sie zu Schnarren und unechten Tönen sowie zu Klangverzerrungen. Wir empfehlen, jeweils eine Saite zu ersetzen, damit nicht die gesamte Spannung vom Hals genommen wird. Das erleichtert das Nachstimmen und Einstellen des Halses. Wenn Sie die Saiten auf die Stimmwirbel aufwickeln, wickeln Sie sie immer straff und gleichmäßig auf, um ein Verrutschen zu vermeiden, das bei Lücken auftreten kann. Wickeln Sie die Saiten immer mindestens 2 oder 3 Mal von oben nach unten um den Pfosten. Als Faustregel gilt, dass Sie beim Umspannen einer Gitarre etwa 5 cm (2 Zoll) und beim Umspannen eines Basses etwa 8 cm (3 Zoll) mehr Spiel haben sollten. Bei unumsponnenen oder blanken Saiten folgen Sie dem Diagramm (Abbildung 1), das zeigt, wie Sie diese Saiten am Wirbel befestigen, damit sie nicht verrutschen.

1. Führen Sie das Ende der Saite in den Stimmwirbel ein (achten Sie darauf, dass

genug Spielraum für ein paar Umdrehungen um den Stimmwirbel bleibt).

2. Wickeln Sie das Ende der Saite im Uhrzeigersinn um den Wirbel und unter die

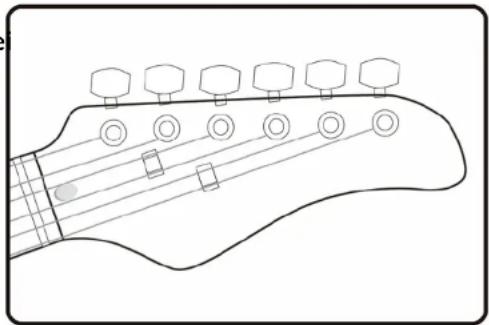

Saite, wo sie in den Wirbel eingeführt wird (gegen den Uhrzeigersinn, wenn Sie die Mechaniken auf der Diskantseite der Kopfplatte stimmen). SAITEN WECHSELN Abbildung 1: Aufziehen einfacher Saiten www.PyleUSA.com 4Ein schwebender Steg hat einen gewölbten Holz- oder Metallsockel, der nur durch den Druck der Saiten auf die Decke des Instruments in Position gehalten wird. Wenn der Steg beim Nachziehen der Saiten auch nur geringfügig bewegt wird, stimmt die Intonation nicht mehr (einige Instrumente haben „gestiftete“ Stege, die diese Möglichkeit ausschließen). Um die Intonation des schwebenden Stegs (floating bridge) an einer Gitarre einzustellen, überprüfen Sie zuerst die harmonische Oktave auf dem 12. Bund und die gegriffene 12. Bundstimmung auf beiden E-Saiten (hoch und tief).Wenn die Intonation richtig eingestellt ist, werden die gestimmten und harmonischen Töne auf dem 12. Bund beider E-Saiten übereinstimmen, ohne dass einer von ihnen zu hoch oder zu tief ist. Wenn der Ton auf dem 12. Bund scharf im Vergleich zum Ton der harmonischen Oktave auf dem 12. Bund ist, können Sie leicht auf den Stegfuß tippen, um ihn in Richtung des Saitenhalters (tailpiece) zu bewegen, bis beide Töne übereinstimmen. Wenn der Ton auf dem 12. Bund flach im Vergleich zur Tonhöhe der harmonischen Oktave auf dem 12. Bund ist, können Sie leicht auf den Stegfuß tippen, um ihn in Richtung des Halses zu bewegen, bis die beiden Töne übereinstimmen. Um vollständig einstellbare Brücken feinzustimmen, können Sie jeden Sattel vorwärts oder rückwärts bewegen, indem Sie die individuellen Intonationsschrauben verwenden und dabei die Stimmung der harmonischen Oktave auf dem 12. Bund mit der gestimmten Tonhöhe auf dem 12. Bund überprüfen. WICHTIGER HINWEIS: Beim Neu-Besaiten einer Gitarre mit einem schwebenden Steg sollten Sie die Saiten einzeln wechseln. Entfernen Sie nicht alle Saiten auf einmal, da der Steg nur durch den nach unten gerichteten Druck der Saiten in der richtigen Position gehalten wird.

3. Ziehen Sie das Ende der Saite fest über sich, sodass eine Art Knoten entsteht (das Ende der Saite kann dann nach

unten gebogen und in der Nähe des Knotens sauber abgeschnitten werden).

4. Stimmen Sie die Saite und achten Sie dabei darauf, dass sich die Umwicklungen sauber um den Stimmwirbel wickeln.

Hinweis: Die Saiten werden immer im Uhrzeigersinn um die Wirbel auf der Bassseite und gegen den Uhrzeigersinn um die Wirbel auf der Diskantseite der Kopfplatte gewickelt.

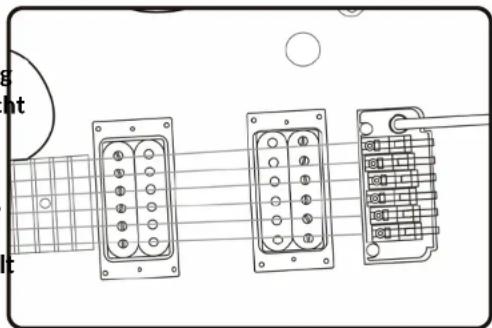

EINSTELLUNG DER SCHWEBENDEN STEGEINHEIT

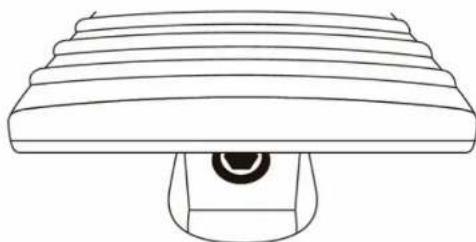

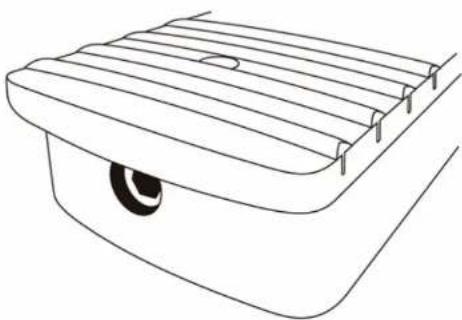

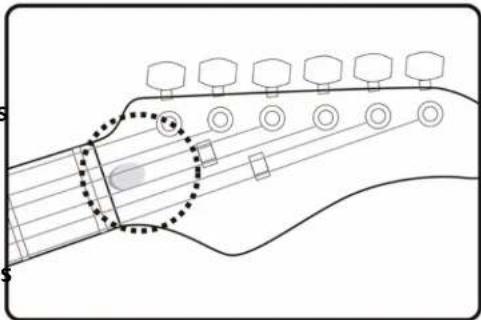

Um den Halsstab einzustellen, finden Sie zunächst den Zugang zum Halsstab entweder am Kopf der Gitarre (Abbildung 2) oder am Ende des Halses, wo er auf den Korpus trifft (Abbildung 3). Entfernen Sie die Abdeckung des Halsstabes und setzen Sie den passenden Inbusschlüssel (4mm) oder Rohrzange (8mm) für die Einstellung ein. Drehen Sie gegen den Uhrzeigersinn, um zu lockern, und im Uhrzeigersinn, um anzuziehen. Hinweis: Wenn der Zugang zur Halsstabmutter nicht sichtbar ist, kann es sein, dass sie sich im Hals-Taschenbereich (Abbildung 4) befindet. Dies erfordert, dass der Hals vom Korpus getrennt wird, um den Halsstab einzustellen. Einstellungen am Halsstab sollten nur von einem qualifizierten Techniker vorgenommen werden. Das Überdrehen oder zu starke Einstellen des Halsstabes kann den Gitarrenhals beschädigen und ist nicht durch die Garantie abgedeckt. Abbildung 2: Halsstab am Kopf der Gitarre Abbildung 3: Halsstab an der Korpusverbindung Abbildung 4: Seitliche Tasche für den Halsstab Lösen Sie Presse www.PyleUSA.com

6BEDIENELEMENTE UND SPEZIFIKATIONEN

Die folgenden sind kurze Beschreibungen der grundlegenden elektronischen Steuerelemente und Begriffe. Für genauere Informationen zu Ihrem Modell besuchen Sie bitte unsere Website unter www.PyleUSA.com. Hinweis: Die meisten Bedienungsknöpfe können leicht mit einem 2,0 mm Inbusschlüssel oder einem Schlitzschraubendreher angezogen oder entfernt werden, indem Sie die Einstellschraube an der Seite des Knopfes justieren. Wenn ein Knopf locker wird, sollten Sie zuerst den Knopf entfernen und die Steuerung überprüfen, um sicherzustellen, dass sie ordnungsgemäß am Gehäuse befestigt ist, bevor Sie den Knopf wieder auf die Steuerwelle ziehen. Eine lockere Steuerwelle kann leicht mit einem verstellbaren Schraubenschlüssel angezogen werden. Sie müssen die Elektronikrückplatte entfernen und die Steuerung von der Rückseite der Gitarre halten, während Sie die Mutter von oben am Gehäuse anziehen. Dadurch wird sichergestellt, dass Sie die Steuerelemente nicht bewegen oder die Drahtverbindungen beschädigen oder brechen. Lautstärkeregelung Regelt den Gesamtausgangspegel der Gitarre. Das Drehen des Knopfes im Uhrzeigersinn erhöht die Lautstärke, während das Drehen gegen den Uhrzeigersinn die Lautstärke verringert. Einige Instrumente haben möglicherweise mehrere Lautstärkeregler, in diesem Fall gibt es für jeden Tonabnehmer einen eigenen Lautstärkeregler. Hinweis: Im Falle mehrerer Lautstärkeregler wird, wenn einer der Lautstärkeregler ausgeschaltet ist und der Tonabnehmer- Wahlschalter in der Mittelstellung ist und beide Tonabnehmer eingeschaltet sind, das gesamte Signal des Instruments ausgeschaltet." Klangregelung Regelt die hohen Frequenzen im Signal, das von Ihrer Gitarre kommt. Mit dem Knopf vollständig im Uhrzeigersinn sind alle Frequenzen vorhanden. Wenn Sie den Knopf gegen den Uhrzeigersinn drehen, verringern Sie die hohen Frequenzen. Ausgangsbuchse Hier wird das Ausgangssignal der Gitarre an den Verstärker gesendet, indem ein herkömmliches 1/4"-Gitarrenkabel eingesteckt wird. Die meisten Ausgangsbuchsen befinden sich in der Nähe der unteren Ecke der Gitarre unterhalb des Elektronikfachs. www.PyleUSA.com 7Hinweis: Wenn Ihre Gitarre aktive Elektronik hat, sollten Sie das Kabel nach dem Spielen immer entfernen. Wenn Sie das Kabel in Ihrem Instrument eingesteckt lassen, wird die Batterie entladen. Wenn Ihre Buchse jemals locker wird, sollten Sie sie nicht ohne vorheriges Entfernen der Buchsenplatte und Sicherung des Inneren der Buchse festziehen, da Sie sonst die Kabel beschädigen könnten, was zu einem Verlust des Gitarrensignals führen kann. Pastillas Die Tonabnehmer auf Ihrer Gitarre wandeln die Saitenvibrationen in ein elektronisches Signal um, das an Ihren Verstärker gesendet wird. Tonabnehmer bestehen aus Magneten und Spulen aus Draht. Es gibt zwei Arten von magnetischen Tonabnehmern, die in den meisten E-Gitarren verwendet werden - Single Coils und Humbuckers. Ein Single Coil-Tonabnehmer besteht aus nur einer Spule Draht und hat im Allgemeinen eine schwache Ausgangsleistung. Aufgrund seiner Konstruktion ist ein Single Coil-Tonabnehmer anfällig für Rauschen, da er Störgeräusche und Funkstörungen nicht blockieren kann. Humbuckers hingegen sind tatsächlich "brummunterdrückend", aufgrund ihrer Konstruktion mit 2 Spulen nebeneinander. Die Signale aus jeder Spule werden auf eine bestimmte Weise kombiniert, um das Brummen und die Funkstörungen zu unterdrücken, die bei Single Coil-Tonabnehmern häufig auftreten. Humbuckers haben im Allgemeinen ein höheres Ausgangssignal im Vergleich zu Single Coils. Tonabnehmerwahlschalter Der Wahlschalter dient zum Umschalten zwischen verschiedenen Tonabnehmern oder Kombinationen von Tonabnehmern (bei Gitarren mit zwei oder mehr Tonabnehmern). www.PyleUSA.com

8GITARRENVERSTÄRKER EINSTELLUNGEN

INPUT: Schließen Sie hier Ihre E-Gitarre an. 1. GAIN: Regelt den Gain-Pegel für Overdrive. Mit zunehmender Verstärkung steigt auch der Verzerrungsgrad in Ihrem Sound. 2. DRIVE ON/OFF: Hiermit schalten Sie den Overdrive ein/aus. 3. TONE: Steuert den niedrigen, mittleren und hohen Frequenzbereich. 4. VOLUME: Dies ist der allgemeine Pegelregler für den Clean-Kanal oder den Distortion-Kanal. 5. AUX IN: Hier können Sie ein Mobiltelefon, einen Computer, ein iPad, eine TV-Box, einen CD-Player, einen MP3-Player und andere Audiogeräte anschließen.

PHONE: Dies ist ein 3,5-mm-Standard-Stereo-Kopfhöreranschluss zum Anschließen von Kopfhörern. 7. POWER LIGHT: Diese Leuchte leuchtet normalerweise, wenn das Gerät eingeschaltet ist. Diese Leuchte ist aus, wenn das Gerät ausgeschaltet wird.

POWER SWITCH: Ein/Aus-Schalter für die Hauptstromversorgung des Verstärkers.9. FUNKTION www.PyleUSA.com 9PUm das Risiko eines elektrischen Schlages zu vermeiden, setzen Sie das Gerät nicht Wasser oder Feuchtigkeit aus. VORSICHT Um zu verhindern, dass die Schraube den Schalter und den Sicherungshalterberührt, darf die Schraube nicht größer als 4mm (Durchmesser) x 30mm (Länge)sein. Trennen Sie den Verstärker vom Stromnetz, bevor Sie die Sicherung auswechseln.2. WICHTIG!!! Stellen Sie immer zuerst Ihr Instrumentenkabel an Ihre Gitarre an, bevor Sie es an Ihren Verstärker anschließen. Das Anschließen an Ihren Verstärker zuerst kann möglicherweise den Lautsprecher beschädigen.Lassen Sie Ihre Gitarre NICHT mit aufgedrehter Lautstärke unbeaufsichtigt. Neon- oder Leuchtstoffbeleuchtung in der Nähe des Verstärkers kann leichte Brummschleifen verursachen. Dies kann häufig durch Ändern der Position Ihres Instruments oder des Verstärkers beseitigt werden. Um Ihre Ohren nicht zu verletzen oder Ihre Kopfhörer nicht zu beschädigen, reduzieren Sie die Lautstärke des Verstärkers, bevor Sie Ihre Kopfhörer anschließen. Das Anschließen eines Kopfhörerpaares schaltet den Verstärkerlautsprecher aus. Produkt registrieren Danke, dass Sie sich für PyleUSA entschieden haben. Indem Sie Ihr Produkt registrieren, stellen Sie sicher,dass Sie alle Vorteile unserer exklusiven Garantie und unseres persönlichen Kundensupports erhalten.Füllen Sie das Formular aus, um fachkundige Unterstützung zu erhalten und Ihren PyleUSA-Kauf inperfektem Zustand zu halten. www.PyleUSA.com 10Wir sind hier, um Ihnen zu helfen! Fragen? Kommentare? PyleUSA.com/ContactUs
