Produkttyp	Hybrides akustisch/elektronisches Cajon
Modell	PCJD50
Marke	Pyle
Abmessungen (L x B x H)	34 x 33 x 51 cm
Material	Birkenholz
Tonabnehmer-Typ	Kondensatormikrofon, 6,35 mm Klinke
Stromversorgung	1 x 9V Batterie (im Lieferumfang enthalten)
Lautstärkeregelung	Drehregler auf der Rückseite
Saiten	Integrierte Gitarrensaiten (Snare-Effekt)
Funktionen	Hybrid akustisch/elektronisch, traditionelles Saitendesign, Anti-Vibrations-Gummifüße
Lieferumfang	Elektrisches Cajon, 9V Batterie, Tonabnehmer, Inbusschlüssel
Wartung	Mit trockenem Tuch reinigen; vor Feuchtigkeit schützen
Sicherheit	Nur Originalzubehör verwenden; nicht Wasser aussetzen
Reparatur	Bei Defekt an autorisierten Service wenden
Allgemeines	Handgefertigter Holzrahmen, kompakt und leicht

Häufig gestellte Fragen - PCJD50 Pyle

Wie installiere ich den Tonabnehmer?

Befestigen Sie das Kondensatormikrofon mit dem 3M-Kleber an der Rückseite der Trommel. Den Abstand zum Schallloch können Sie je nach Klang anpassen. Kleben Sie den Lautstärkeregler ebenfalls auf die Rückseite. Die 9V-Batterie wird in den integrierten Batteriehalter eingelegt. Achten Sie darauf, überschüssige Kabel mit einem Klebeband zu fixieren, um Vibrationen zu vermeiden.

Welche Batterie wird benötigt?

Es wird eine 9V-Batterie benötigt. Diese ist im Lieferumfang enthalten.

Wie kann ich die Lautstärke einstellen?

Der Lautstärkeregler befindet sich an der Rückseite des Cajons. Drehen Sie ihn im Uhrzeigersinn, um die Lautstärke zu erhöhen, gegen den Uhrzeigersinn, um sie zu verringern.

Kann ich das Cajon an einen Verstärker anschließen?

Ja, über die 6,35 mm Klinkenbuchse (Tail Nail Socket) können Sie es an ein PA-System, einen Verstärker oder eine Lautsprecheranlage anschließen. Verwenden Sie ein 6,35 mm Kabel.

Wie reinige ich das Cajon?

Reinigen Sie das Cajon mit einem trockenen Tuch. Vermeiden Sie Feuchtigkeit und aggressive Reinigungsmittel, um das Holz nicht zu beschädigen.

Was ist im Lieferumfang enthalten?

Im Lieferumfang enthalten sind: das elektrische Cajon, eine 9V-Batterie, der Kondensatormikrofon-Tonabnehmer und ein Inbusschlüssel.

Aus welchem Material besteht das Cajon?

Das Cajon besteht aus Birkenholz und ist handgefertigt.

Wie installiere ich den Tail Nail (Klinkenbuchse)?

Bohren Sie ein 12 mm Loch in die Rückwand der Trommel. Setzen Sie die Buchse ein und sichern Sie sie mit den mitgelieferten Muttern und Unterlegscheiben. Die flache Seite der Buchse sollte bündig mit der Trommeloberfläche sein.

Gibt es eine Garantie?

Informationen zur Garantie erhalten Sie auf der Website von Pyle unter PyleUSA.com/ContactUs oder beim Kundenservice.

Kann ich das Cajon auch akustisch ohne Verstärker spielen?

Ja, das Cajon kann sowohl akustisch als auch elektronisch gespielt werden. Der Tonabnehmer ist nur bei Bedarf einschaltbar. Ohne eingestecktes Kabel arbeitet es als traditionelles akustisches Cajon mit Saiten.

BEDIENUNGSANLEITUNG PCJD50 Pyle

PCJD50

Hybrid Acoustic/Electronic Cajon

Stringed Cajon with Built-in Pickup Connector, Internal Guitar Snare Strings

PYLE

PyleUSA.com

USER MANUAL

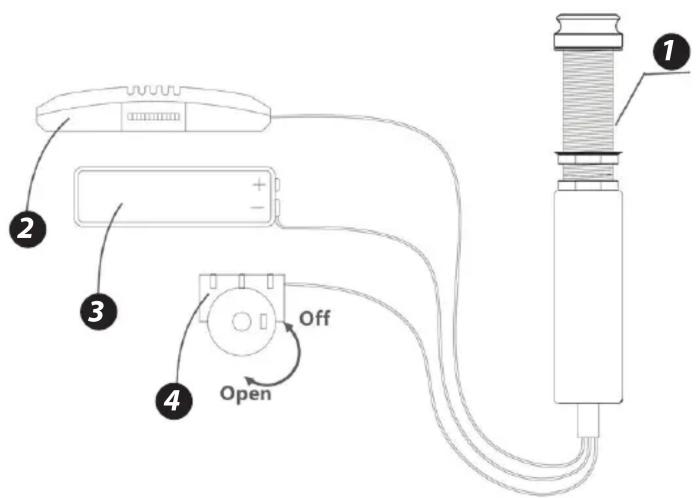

1. Nail Socket: 6.35 mono pickup output socket, the socket with the power switch, the power will be supplied automatically when the connector plug is inserted, the power will automatically power's OFF when unplugged.
2. Condenser Pickup Microphone: The microphone comes with 3M glue at the bottom, and paste it inside of the drum (as the installation drawing)
3. Battery: 9V battery is packed in the built-in strong 3M rubber battery pack, and paste on the bottom of the drum.
4. Volume adjustment knob: Paste on the side of the sound hole of the drum

Pickup installation steps:

1. The bottom left corner of the back board of the drum has a 12mm hole for nail.
2. Attach the microphone to the back panel of the drum, the distance from the sound hole edge can be adjusted according to the timbre requirement of each drum.
3. Attach the volume control knob to the back panel of the drum, the knob should be higher than sound hole edge, it's more convenient for adjusting the volume, clockwise to increase the volume, counter-clockwise to reduce the volume.
4. 9V battery is packed in the battery pack, 3M adhesive Velcro is attached to the bottom of the drum, near the back panel.
5. Install the tail nail socket on the back board of the drum. (as picture below)
6. Tie the extra thread with a sticky buckle, paste to the back board, avoid noise caused by vibration when playing.

Pickup installation steps:

1. Tail screw shell
2. Gasket
3. Length Adjusting nut
4. Gasket
5. Non-slip mat
6. Gasket
7. Fixed nut
8. Straps cap

Installation points of tail nail:

1. Firstly make a 12mm hole then install the tail nail as shown in the photo above.
2. Remove the tail nail of number 6, 7, 8, and adjust the length of the tail nail of number 3.
3. Adjustment nut passes through the drilled hole, and the flat large diameter of nail is exactly the same as the flat of the drum, insert about 1mm as the standard.
4. Too long will make the tail nail unstable, if the connector plug is not in position when used too short, there will be no signal output.

Temporary use points

1. Put the 9V battery into the battery pack and button it well, the volume control remains closed.
2. Attach the microphone in the back board of the drum, the distance from the sound hole edge can be adjusted according to the timbre requirements of each drum.
3. 6.35 noise-canceling wire is inserted into tail nail socket, another side insert to the speaker, and keep the volume control off.
4. Turn ON the power supply of the speaker, and turn on the volume control of the speaker, when the volume is adjusted to an appropriate state, then you can start playing.

Diagram of a device with a circular mirror and connected cable, showing a small component and a connector (no text or symbols)

Features:

• Hybrid Acoustic/Electronic Cajon
• Traditional Stringed Cajon Design
- Handcrafted Wooden Panel Box Frame
- Guitar Pick-Up Style 1/4" -inch Connector
• Acoustic Hand Percussion Instrument Tone Sounds
- Integrated Snare Strings for Rhythmic Production
- Anti-Vibration Interference Rubber-Capped Feet
• Lightweight and Compact Cajon Style
- Ability to Connect to External PA System, Amplifier, Speaker System
• Musical Fun for All Ages!

Beige wooden box with circular vent and small base (no text or symbols visible)

What's in the Box:

• Electric Cajon
• 9V Battery
• Pickup
• Allen Key

Technical Specs:

• Cajon Type: Hybrid Electronic Style, Acoustic / e-Cajon
• Pickup Connector Type: 1/4" -inch (6.35mm) Jack
• Construction Material: Birch Wood
• Battery Operated Pickup, Requires (1) x '9V' Battery (Included)
• Total Cajon Size (L x W x H): 13.4" x 13.0" x 20.1"-inches
