INSTRUKCJA OBSŁUGI PEGKT99BK Pyle

ZESKANUJ MNIE PyleUSA.com Strona Internetowa Gitara elektryczna 6-strunowa z zestawem akcesoriówMostek Obudowa Przycisk przedniego paska Szyjka Przycisk paska Gniazdko wejściowe jack Przyciski kontrolne Przetworniki Progi Główka www.PyleUSA.com

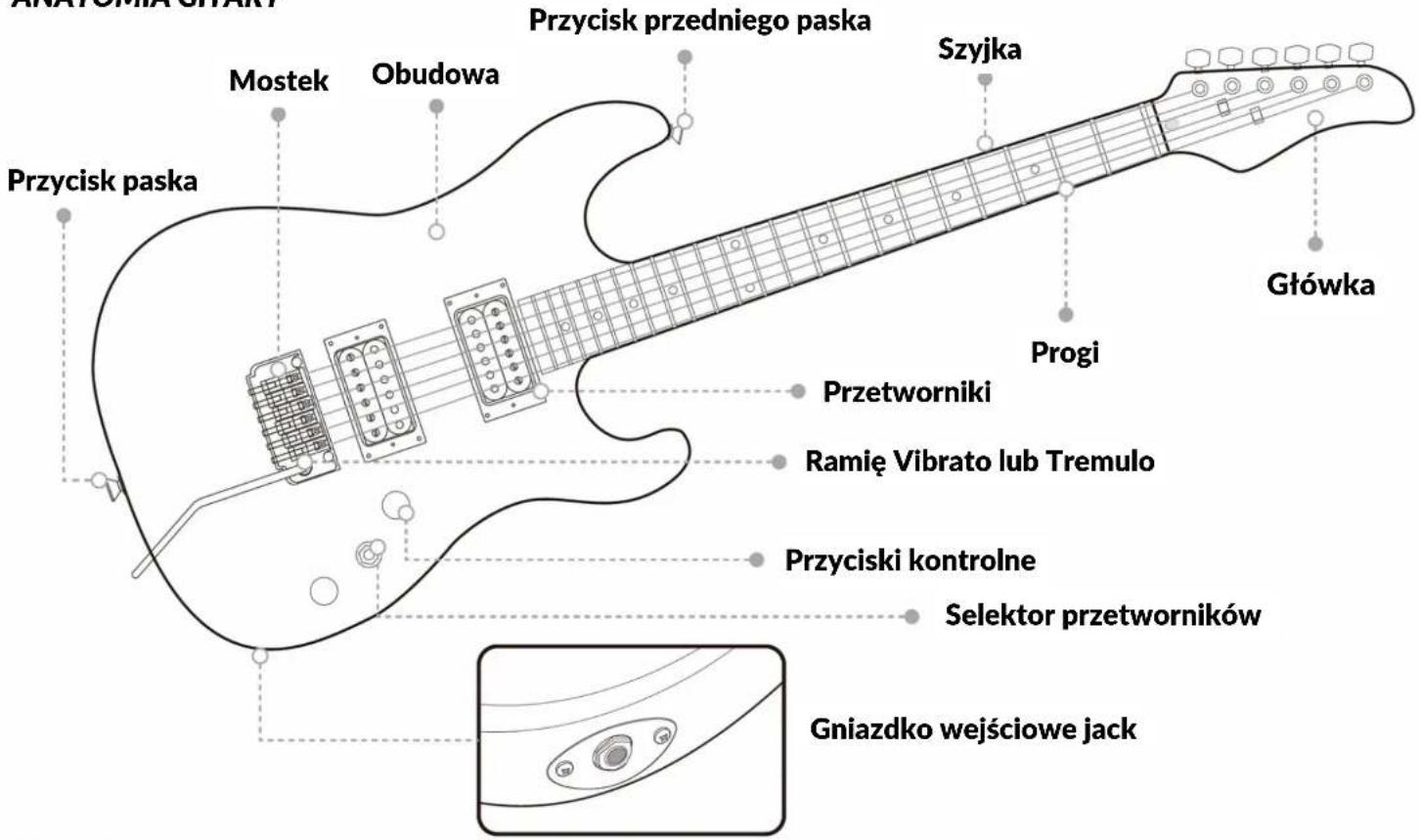

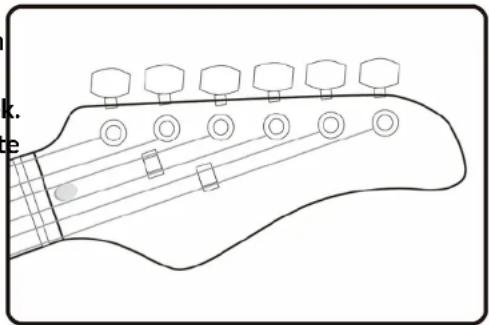

Selektor przetworników Poświęć trochę czasu na przeczytanie tej broszury. Znajdziesz w niej odpowiedzi na nurtujące Cię pytania oraz informacje na temat pielęgnacji i konserwacji nowego instrumentu. ANATOMIA GITARY Ramię Vibrato lub Tremulo www.PyleUSA.com 2Accordare lo strumento utilizzando le chiavi di accordatura per alzare o abbassare l'intonazione.W gitarze wyposażonej w blokujący system tremolo musisz najpierw poluzować nakrętkę blokującą, zanim będziesz mógł wyregulować strojenie za pomocą prowadnic. Chociaż blokowane systemy tremolo mają precyzyjne tunery umieszczone na mostku, pozwalają one tylko na ograniczone strojenie. Obracanie klawiszy strojenia w kierunku przeciwnym do ruchu wskazówek zegara zwiększa wysokość struny, podczas gdy obracanie ich zgodnie z ruchem wskazówek zegara zmniejsza wysokość struny, którą stroisz. Nastrój gitarę zaczynając od najniższych strun i przechodząc do najwyższych. Gdy już to zrobisz, wróć i ponownie sprawdź strojenie. Na niektórych instrumentach będziesz musiał to zrobić kilka razy, zwłaszcza jeśli struny są nowe lub jeśli gitara ma pływający mostek tremolo. Strojenie jednej struny może mieć wpływ na inne struny i konieczne jest ponowne sprawdzenie strojenia, aż wszystkie struny osiągną pożądaną wysokość. Uwaga: lle corde nuove tendono ad allungarsi e a stonare finché non si stabilizzano. È buona norma tendere le corde quando si è appena montato un nuovo set. Dopo l'accordatura iniziale, si può fare questo piegando le note e allungando fisicamente ogni corda tirandola dalla tastiera (attenzione a non tirare troppo forte, perché in questo modo si potrebbe rompere). Dopo aver stirato a fondo le corde, ripetete il processo di accordatura. CZYSZCZENIE Regularne czyszczenie gitary jest jednym z najlepszych sposobów na utrzymanie wykończenia i przedłużenie żywotności strun. Wyczyść gitarę po każdym użyciu, upewniając się, że wycierasz wszystkie obszary, które mają kontakt z palcami i strunami, a także wszelkie części platerowane, takie jak tunery, przetworniki, mostek itp. Pamiętaj, aby usuwać pot, ponieważ może on powodować korozję i rdzę na metalowych częściach i strunach. AKORDEON GITAROWY www.PyleUSA.com 3Zdecydowanie zalecamy dość częstą wymianę strun. Jeśli grasz codziennie, zalecamy wymianę co trzy miesiące. Nowy zestaw strun będzie generował czysty, dokładny dźwięk, podczas gdy stary zestaw strun będzie generował tępy dźwięk i może powodować nietypowe brzęczenie i martwe dźwięki. Jeśli zauważysz, że twoje struny są brudne, odbarwione lub wydają nietypowe brzęczenie lub tępy dźwięk, zdecydowanie nadszedł czas, aby zainstalować nowy zestaw strun na gitarze. Zawsze sprawdzaj nowe struny i upewnij się, że są gładkie i wolne od wad przed ich zainstalowaniem. Nieregularności, takie jak zmarszczki, zagięcia lub inne wady produkcyjne powodują brzęczenie i fałszywe dźwięki, a także zniekształcony dźwięk. Zalecamy wymianę jednej struny na raz, aby napięcie nie zostało całkowicie usunięte z szyjki. Ułatwi to ponowne strojenie i regulację szyjki. Podczas nawijania strun na śrubę do strojenia, zawsze dokręcaj je mocno i równomiernie, aby uniknąć poślizgu, który może wystąpić, jeśli nie są dostrojone. Zawsze wykonuj co najmniej 2 lub 3 obroty śruby od góry do dołu. Zasadniczo używaj około 5 cm (2 cale) dodatkowego luzu do nawijania strun gitarowych i około 8 cm (3 cale) do nawijania strun basowych. W przypadku nienawiniętych lub płaskich strun postępuj zgodnie ze schematem (rysunek 1), który wyjaśnia, jak dopasować te struny do śruby, aby zapobiec ich ześlizgiwaniu się.

1. Włóż koniec struny do śruby strojenia (upewnij się, że pozostawiłeś wystarczająco

dużo luzu, aby wykonać kilka obrotów wokół śruby).

2. Owiń koniec struny zgodnie z ruchem wskazówek zegara wokół kołka i pod struną

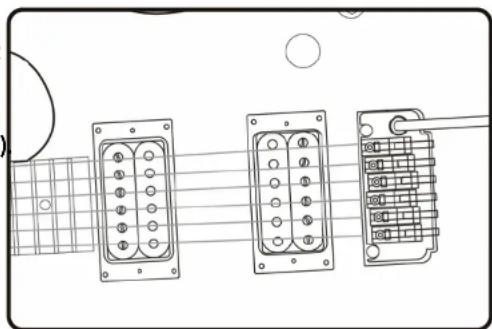

w miejscu, w którym wchodzi ona w kołek (przeciwnie do ruchu wskazówek zegara w przypadku tunerów po ostrej stronie śruby). ZMIANA STRUN Rysunek 1: Proste mocowanie strun www.PyleUSA.com 4Pływający mostek składa się z łukowatej drewnianej lub metalowej podstawy, która jest utrzymywana w pozycji na górze instrumentu wyłącznie przez nacisk strun w dół. Jeśli mostek przesunie się nawet nieznacznie podczas wymiany strun, intonacja nie będzie już wierna (instrumenty Sorne mają "kołkowane" mostki, które eliminują taką możliwość). Aby wyregulować intonację pływającego mostka gitary, najpierw sprawdź harmoniczną 12 progu i strojenie 12 progu obu strun E (wysokich i niskich). Jeśli intonacja jest prawidłowa, progi i harmoniczne 12 progu dwóch strun E będą równe, a żadna struna nie będzie ostra ani płaska. Jeśli wysokość nuty na 12 progu jest wysoka w porównaniu do wysokości harmonicznej na 12 progu, stuknij nóżkę mostka, aby przesunąć ją w kierunku strunnika, aż obie wysokości będą do siebie pasować. Jeśli wysokość 12. progu jest płaska w stosunku do wysokości 12. progu harmonicznego, dotknij nóżki mostka, aby przesunąć ją w kierunku strunnika, aż obie wysokości będą do siebie pasować. Aby nastroić w pełni regulowane mostki, wyreguluj każde siodełko do przodu lub do tyłu za pomocą poszczególnych śrub strojenia, sprawdzając jednocześnie, czy harmoniczna 12. progu jest zgodna z wysokością 12. progu. WAŻNA UWAGA: Podczas nawijania strun na gitarze wyposażonej w pływający mostek, zmień je tylko raz. Nie zdejmuj wszystkich strun na raz, ponieważ mostek jest utrzymywany w prawidłowej pozycji tylko przez nacisk strun w dół.

3. Przeciągnij koniec sznurka na siebie, tworząc rodzaj węzła (koniec sznurka można zgiąć i przeciąć w pobliżu węzła).

4. Dostrój go do kamertonu, upewniając się, że spirale są idealnie owinięte wokół śruby strojenia.

Ważne: Struny są zawsze nawijane zgodnie z ruchem wskazówek zegara wokół śrub po stronie basów i przeciwnie do ruchu wskazówek zegara wokół śrub po stronie tonów wysokich.

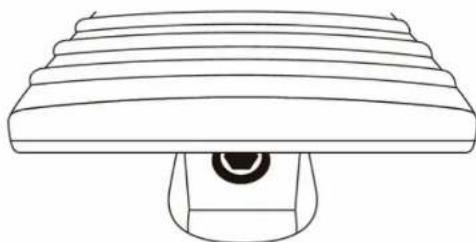

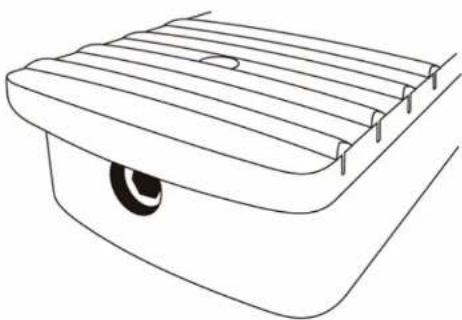

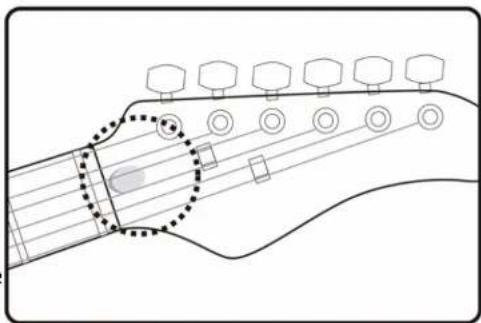

Aby dokręcić napinacz, najpierw znajdź dostęp do niego przy głowicy (Rysunek 2) lub na końcu przegubu szyjki w pobliżu uchwytu (Rysunek 3), zdejmij osłonę napinacza i włóż klucz imbusowy (4 mm) lub klucz nasadowy (8 mm) odpowiedniego rozmiaru, aby dokręcić napinacz. Uwaga: Jeśli śruba pręta nie jest widoczna, może ona znajdować się wewnątrz kieszeni uchwytu (Rysunek 4), co wymaga demontażu z obudowy w celu wyregulowania pręta. Regulacja pręta napinającego powinna być przeprowadzana wyłącznie przez wykwalifikowanego technika. Zbyt mocne dokręcenie lub nadmierna regulacja pręta napinającego może spowodować uszkodzenie szyjki gitary i nie jest objęte gwarancją. Rysunek 2: Pręt na skrzynce na kołki Rysunek 3: Pręt podstawy zintegrowany z uchwytem Rysunek 4: Kieszeń boczna na zacisk wspornika Poluzować Prasa www.PyleUSA.com

6ELEMENTY STERUJĄCE I FUNKCJE

Poniżej znajduje się krótki opis podstawowych elektronicznych elementów sterujących i terminologii. Aby uzyskać bardziej szczegółowe informacje na temat swojego modelu, odwiedź naszą stronę internetową pod adresem www.PyleUSA.com. Uwaga: Większość pokręteł sterowania można łatwo dokręcić lub zdjąć, używając klucza imbusowego 2,0 mm lub płaskiego śrubokręta do dokręcenia śruby ustalającej z boku pokrętła. Jeśli pokrętło poluzuje się, należy je najpierw zdjąć i sprawdzić, czy element sterujący jest prawidłowo dokręcony do korpusu przed ponownym dokręceniem pokrętła na wale sterującym. Poluzowany wałek sterujący można łatwo dokręcić za pomocą klucza. Będziesz musiał zdjąć tylną płytę z elektroniki i przytrzymać regulator z tyłu gitary podczas dokręcania nakrętki na górze korpusu. Zapewni to, że nie przesuniesz elementów sterujących i nie uszkodzisz lub nie przerwiesz połączeń kablowych. Regulacja głośności Kontroluje główny poziom wyjściowy gitary. Obracanie pokrętła zgodnie z ruchem wskazówek zegara zwiększa głośność, a obracanie go w kierunku przeciwnym do ruchu wskazówek zegara zmniejsza głośność. Niektóre instrumenty mają wiele regulatorów głośności, w którym to przypadku istnieje regulacja głośności dla każdego przetwornika. Uwaga: W przypadku wielu regulatorów głośności, gdy jeden z regulatorów głośności jest wyłączony, a przełącznik mikrofonu znajduje się w położeniu środkowym z włączonymi obydwoma mikrofonami, cały sygnał instrumentu jest wyłączony. Regulacja barwy dźwięku To pokrętło reguluje wysokie częstotliwości obecne w sygnale pochodzącym z twojej gitary. Gdy pokrętło jest obrócone całkowicie w prawo, wszystkie częstotliwości są obecne. Obracanie pokrętła w kierunku przeciwnym do ruchu wskazówek zegara zmniejsza wysokie częstotliwości. Złącze wyjściowe Jest to miejsce, w którym wyjście gitary jest wysyłane do wzmacniacza poprzez podłączenie dowolnego standardowego kabla gitarowego 1/4". Większość gniazd wyjściowych znajduje się w dolnym rogu gitary, poniżej wnęki elektroniki. www.PyleUSA.com 7Uwaga: Jeśli twoja gitara jest wyposażona w aktywną elektronikę, zawsze odłączaj kabel po zakończeniu gry. Pozostawienie kabla podłączonego do instrumentu spowoduje rozładowanie baterii. Jeśli złącze się poluzuje, nie dokręcaj go bez uprzedniego usunięcia płytki i zabezpieczenia wnętrza złącza, w przeciwnym razie ryzykujesz przerwanie przewodów i utratę mocy wyjściowej gitary. Pickupy Przetworniki w twojej gitarze przekształcają wibracje strun w sygnał elektroniczny, który jest wysyłany do wzmacniacza. Przetworniki składają się z magnesów i cewek z drutu. Istnieją dwa rodzaje przetworników magnetycznych stosowanych w większości gitar elektrycznych: single-coil i humbucker. Przetwornik z pojedynczą cewką składa się z pojedynczego zwoju drutu i generalnie ma niską moc wyjściową. Ze względu na swoją konstrukcję, pojedyncze cewki są głośne, ponieważ nie mogą blokować szumów i zakłóceń radiowych. Z drugiej strony, humbuckery skutecznie "eliminują szumy" ze względu na ich konstrukcję z dwoma cewkami obok siebie. Sygnały z każdej cewki są łączone w sposób, który eliminuje szumy i zakłócenia radiowe, które są powszechne w przypadku mikrofonów z pojedynczą cewką. Humbuckery generalnie mają wyższy sygnał wyjściowy niż pojedyncze cewki. Przełącznik wyboru mikrofonu Selektor umożliwia przełączanie z jednego przetwornika na inny lub z jednej kombinacji przetworników na inną (w gitarach z dwoma lub więcej przetwornikami) www.PyleUSA.com

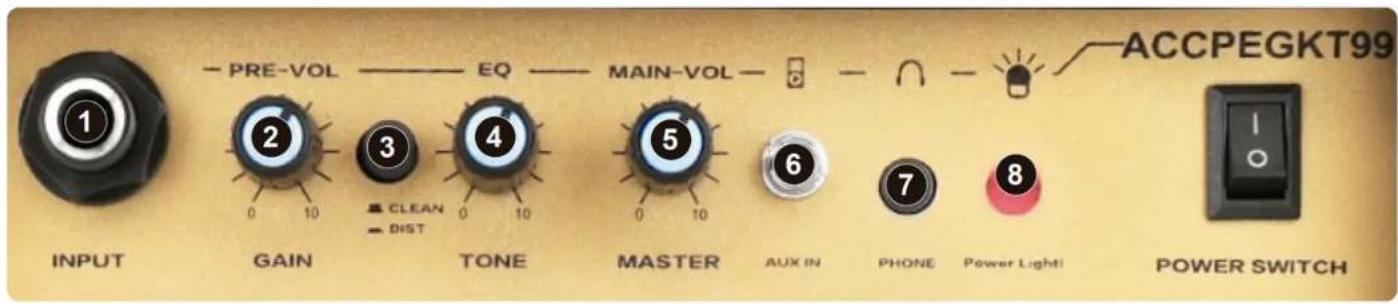

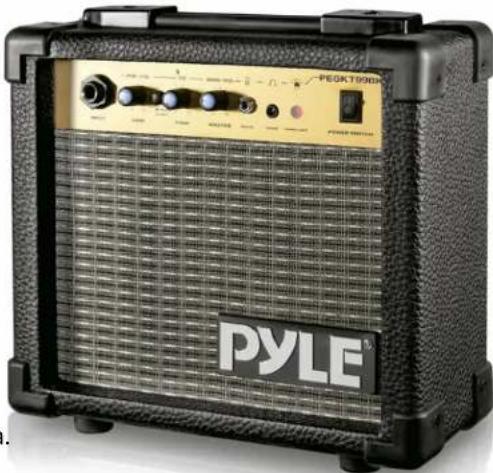

8PRZEWODNIK REGULACJI WZMACNIACZY GITAROWYCH

NPUT: Tutaj podłącz gitarę elektryczną.1. GAIN: Kontroluje poziom wzmocnienia przesterowania. Wraz ze wzrostem wzmocnienia wzrasta poziom zniekształceń Twojego dźwięku.

DRIVE ON/OFF: Włącza/wyłącza funkcję overdrive.3. TONE: Kontroluje zakres niskich, średnich i wysokich częstotliwości.4. VOLUME: Jest to pokrętło ogólnego poziomu dla kanału czystego lub przesterowanego.5. AUX IN: Akceptuje martfony, komputery, iPady, telewizory, odtwarzacze CD, odtwarzacze MP3 i inne urządzenia audio.6. PHONE: Jest to standardowe gniazdo słuchawkowe stereo 3,5 mm do podłączania słuchawek.7. WSKAŹNIK ZASILANIA: Wskaźnik ten świeci się normalnie, gdy urządzenie jest włączone. Wskaźnik gaśnie, gdy urządzenie jest wyłączone.

PRZEŁĄCZNIK ZASILANIA: Włącznik/wyłącznik głównego źródła zasilania wzmacniacza.9. FUNKCJA www.PyleUSA.com 9Aby uniknąć ryzyka porażenia prądem, nie wystawiaj wzmacniacza na działanie wody lub wilgoci. UWAGA Aby zapobiec dotknięciu wyłącznika i uchwytu bezpiecznika przez stały trzpień,jego wymiary nie mogą przekraczać 4 mm (średnica) x 30 mm (długość). Przed wymianą bezpiecznika odłącz wzmacniacz od zasilania. wymieńbezpiecznik.

WAŻNE!!! Zawsze podłączaj kabel instrumentu do gitary przed podłączeniem go do wzmacniacza. Jeśli najpierw podłączysz go do wzmacniacza, ryzykujesz uszkodzenie głośnika.Nie zostawiaj gitary bez nadzoru z włączoną głośnością. Neonowe lub fluorescencyjne oświetlenie w pobliżu wzmacniacza może powodować lekki szum.Często można to wyeliminować, zmieniając położenie instrumentu lub wzmacniacza.Aby uniknąć uszkodzenia uszu lub słuchawek, zmniejsz głośność wzmacniacza przed jego podłączeniem. Podłączenie słuchawek wyłącza głośnik wzmacniacza. Zarejestruj produkt Dziękujemy za wybranie PyleUSA. Rejestrując swój produkt, zapewniasz sobie pełne korzyści wynikające znaszej wyłącznej gwarancji i spersonalizowanej obsługi klienta.Wypełnij formularz, aby uzyskać dostęp do pomocy ekspertów i utrzymać zakupiony produkt PyleUSA widealnym stanie.. www.PyleUSA.com 10Jestesmy tutaj, aby Ci pomóc! Pytania? Komentarze? PyleUSA.com/ContactUs
