C1000S Mk4 - Mikrofon AKG - Kostenlose Bedienungsanleitung

Produkttyp	Elektret-Kondensatormikrofon
Marke	AKG
Modell	C1000S Mk4
Richtcharakteristik	Niere / Hyperniere (mit Wandler PPC1000)
Frequenzbereich	50 Hz – 20 kHz
Empfindlichkeit	6 mV/Pa (-44 dBV)
Max. Schalldruckpegel	137 dB SPL (Klirrfaktor < 1 %)
Äquivalenter Rauschpegel	32 dB (CCIR 468-3) / 21 dB-A
Signal-Rausch-Abstand	73 dB (A-bewertet)
Impedanz	200 Ohm
Empfohlene Lastimpedanz	≥ 2000 Ohm
Stromversorgung	Phantomspeisung 9-52 V (IEC 61938) oder 2 AA-Batterien
Stromverbrauch	ca. 3 mA
Anschluss	XLR 3-polig
Abmessungen	ø 33,5 × 229 mm
Nettogewicht	320 g
Tiefensperrfilter	Umschaltbar (linear oder 80 Hz)
Vorabschwächung	-10 dB schaltbar
Mitgeliefertes Zubehör	Adapter SA63, Windschutz W1001, Richtcharakteristik-Wandler PPC1000, Präsenzoptimierungs-Adapter PB1000, Transporttasche
Reinigung des Mikrofons	Leicht feuchtes Tuch
Reinigung des internen Windschutzes	Waschen mit Seifenwasser, über Nacht trocknen
Farbe	Mattgrau-blau
Umschaltbare Richtcharakteristik	Ja, über Wandler PPC1000
Präsenzoptimierung	Adapter PB1000 (Anhebung von 5 dB zwischen 5-9 kHz)

Häufig gestellte Fragen - C1000S Mk4 AKG

Wie wird das Mikrofon C1000S Mk4 mit Strom versorgt?

Das Mikrofon kann entweder über zwei AA-Batterien oder über eine externe Phantomspeisung von 9 bis 52 V (gemäß IEC 61938) betrieben werden. Sind beide vorhanden, hat die Phantomspeisung Vorrang und die Kontroll-LED erlischt.

Wie ändere ich die Richtcharakteristik des Mikrofons?

Befestigen Sie den Richtcharakteristik-Wandler PPC1000 auf der Kapsel, nachdem Sie die Gitterkappe abgeschraubt haben. Dadurch wird die Nierencharakteristik in eine Hypernierencharakteristik umgewandelt, um die seitliche und hintere Empfindlichkeit zu reduzieren.

Wozu dient der Präsenzoptimierungs-Adapter PB1000?

Der Adapter PB1000 erhöht die Empfindlichkeit um etwa 5 dB im Bereich von 5 kHz bis 9 kHz und verbessert so die Sprachverständlichkeit.

Wie reinige ich das Mikrofon?

Verwenden Sie ein leicht feuchtes Tuch zur Reinigung des Gehäuses. Für den internen Windschutz schrauben Sie die Kappe ab, entnehmen Sie den Windschutz, waschen Sie ihn mit Seifenwasser, lassen Sie ihn über Nacht trocknen und setzen Sie ihn wieder ein.

Was tun, wenn das Mikrofon keinen Ton liefert?

Überprüfen Sie, ob Mischpult und Verstärker eingeschaltet sind, der Fader und der Master-Pegel nicht auf Null stehen, das Kabel richtig angeschlossen und in gutem Zustand ist. Stellen Sie sicher, dass die Stromversorgung (Batterien oder Phantomspeisung) aktiv ist.

Was bedeutet die Kontroll-LED?

Die LED leuchtet kurz beim Einschalten auf, wenn die Batterien gut sind. Bleibt sie an, haben die Batterien nur noch etwa 60 Minuten Restlaufzeit. Bei Phantomspeisung bleibt die LED aus.

Kann ich das Mikrofon gleichzeitig mit Phantomspeisung und Batterien betreiben?

Ja, das Mikrofon schaltet automatisch auf Phantomspeisung um, wenn diese erkannt wird. Die Batterien müssen nicht entfernt werden. Die Kontroll-LED bleibt im Phantom-Modus aus.

Wie verwende ich den Tiefensperrfilter?

Der Tiefensperrfilter-Schalter ermöglicht das Umschalten zwischen linearem Frequenzgang und einem Filter bei 80 Hz. Dies reduziert Brummgeräusche und den Nahbesprechungseffekt, wenn das Mikrofon weniger als 15 cm von der Quelle entfernt ist.

Wie schließe ich das Mikrofon an einen unsymmetrischen Eingang an?

Verwenden Sie ein Kabel mit einem XLR-Stecker auf der einen und einem 6,3-mm-Mono-Klinkenstecker auf der anderen Seite. Achtung: Unsymmetrische Kabel sind störanfällig; überschreiten Sie nicht 5 Meter Länge.

Welches Zubehör wird mit dem C1000S Mk4 mitgeliefert?

Die Box enthält: das Mikrofon C1000S, den Ständeradapter SA63, den Schaumstoff-Windschutz W1001, den Richtcharakteristik-Wandler PPC1000, den Präsenzoptimierungs-Adapter PB1000 und eine Transporttasche.

BEDIENUNGSANLEITUNG C1000S Mk4 AKG

BEDIENUNGSANLEITUNG......2

Bitte vor Inbetriebnahme des Gerätes lesen!

USER INSTRUCTIONS .... 16

1 Sicherheit und Umwelt......3

Umwelt 3

2 Beschreibung 4

Einleitung 4

Lieferumfang....4

Optionales Zubehör......4

Kurzbeschreibung....4

Bedienelemente....5

3 Stromversorgung....7

Batteriebetrieb 8

Batterien einlegen/wechseln und testen....8

Anschluss an symmetrischen Eingang....9

Anschluss an asymmetrischen Eingang....9

Phantomspeisung 10

4 Anwendung 11

Montage des PPC1000 und PB1000 11

5 Reinigung 11

Mikrofon 11

Innen-Windschutz....11

6 Fehlerbehebung 12

7 Technische Daten....13

1 Sicherheit und Umwelt

Beschädigungsgefahr

Überprüfen Sie bitte, ob das Gerät, an das Sie das Mikrofon anschließen möchten, den gültigen Sicherheitsbestimmungen entspricht und mit einer Sicherheitserdung versehen ist.

Umwelt

- Am Ende der Lebensdauer des Produkts trennen Sie Gehäuse, Elektronik und Kabel voneinander und entsorgen Sie alle Komponenten gemäß den dafür geltenden Entsorgungsvorschriften.

- Die Verpackung ist wiederverwertbar. Entsorgen Sie die Verpackung in einem dafür vorgesehenen Sammelsystem.

2 Beschreibung

Einleitung	Vielen Dank, dass Sie sich für ein Produkt von AKG entschieden haben. Bitte lesen Sie die Bedienungsanleitung aufmerksam durch, bevor Sie das Gerät benützen, und bewahren Sie die Bedienungsanleitung sorgfältig auf, damit Sie jederzeit nachschlagen können. Wir wünschen Ihnen viel Spaß und Erfolg!
Lieferumfang	Mikrofon C1000SStativadapter SA63Schaumstoff-Windschutz W1001Polar Pattern Converter PPC1000Presence Boost Adapter PB1000TransporttascheKontrollieren Sie bitte, ob die Verpackung alle oben angeführten Teile enthält. Falls etwas fehlt, wenden Sie sich bitte an Ihren AKG-Händler.
Optionales Zubehör	Optionales Zubehör finden Sie im aktuellen AKG-Katalog / Folder oder auf www.akg.com. Ihr Händler berät Sie gerne.
Kurzbeschreibung	Das Kondensatormikrofon C1000S mit nieren-/hypernierenförmiger Richtcharakteristik wurde speziell für den professionellen Vokal- und Instrumentaleinsatz auf der Bühne aber auch im Studio/Broadcastbereich konzipiert. Sie können das Mikrofon entweder mit zwei AA Batterien oder mit externer Phantomspeisung (9 bis 52 V nach IEC 61938) betreiben und direkt an Mischpulte, Aufnahmegeräte etc. anschließen.Der hochwertige Backplate-Kondensatorwandler optimiert zusammen mit der elastischen Kapsellagerung die Unterdrückung von Hand- und Kabelgeräuschen. Der Mikrofonschaft besteht aus massivem Aluminium mit abschraubbarer Hülse mit einem stabilen Federstahl-Gitterkorb. Das Mikrofon besitzt einen international genormten 3-poligen XLR-Stecker.

Polar Pattern Converter PPC1000

Der Polar Pattern Converter PPC1000 wird auf die Kapsel aufgesteckt und wandelt die nierenförmige Richtcharakteristik des Mikrofons in eine hypernierenförmige um. Das Mikrofon wird dadurch für seitlich oder von hinten einfallenden Schall unempfindlicher, was speziell auf der Bühne dann von Vorteil ist, wenn Sie Monitorlautsprecher verwenden.

Presence Boost Adapter PB1000

Der Presence Boost Adapter PB1000 optimiert die Sprachverständlichkeit durch eine Anhebung der Empfindlichkeit um etwa 5 dB zwischen 5 kHz und 9 kHz.

Bedienelemente

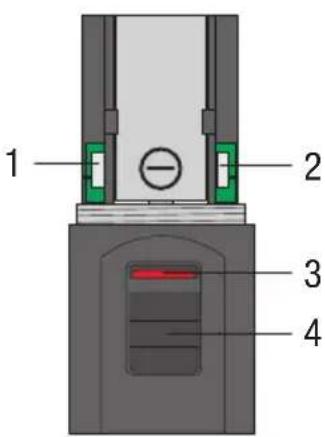

Abbildung 1: Bedienelemente

1) Wahlschalter für Vorabschwächung
2) Wahlschalter für Tiefenabsenkung
3) Kontroll-LED
4) Ein/Ausschalter

Wahlschalter für Vorabschwächung

Der Wahlschalter 1 an der linken Seite des Mikrofons erlaubt Ihnen, den Mikrofonpegel um 10 dB abzuschwächen, um verzerrungsfreie Aufnahmen auch sehr lauter Schallquellen sowie im Nahbereich von Schallquellen machen zu können. Diese Vorabschwächung verhindert, dass der Ausgangspegel des Mikrofons besonders bei tiefen Frequenzen kritische Aussteuerungsgrenzen von Kleinsttransformatoren, die z.B. in Mischpulteingängen verwendet werden, überschreitet.

Wahlschalter für Tiefenabsenkung

Rumpel- oder Windgeräusche usw. können bei tiefen Frequenzen Verzerrungen verursachen, die schaltbare Tiefenabsenkung reduziert diese. Die Tiefenabsenkung wirkt auch dem Naheffekt entgegen, der bei geringen Mikrofonabständen (weniger als 15 cm) zur Schallquelle auftreten kann.

Kontroll-LED

Diese LED zeigt den Ladezustand der Batterien an:

• LED leuchtet beim Einschalten kurz auf und erlischt wieder: Batterien in Ordnung.
  • LED leuchtet: Batterien in ca. 60 Minuten erschöpft.

HINWEIS

Wenn Sie das Mikrofon mit Phantomspeisung betreiben, bleibt die Kontroll-LED immer dunkel.

Ein/Ausschalter

Das Mikrofon verfügt über einen knackfreien Ein/Ausschalter für den Betrieb. In der Stellung "Off" werden die Batterien nicht belastet.

HINWEIS

Schalten Sie das Mikrofon aus, wenn Sie es nicht mehr verwenden, dadurch wird die Lebensdauer der Batterien verlängert.

3 Stromversorgung

Das C1000S ist ein Kondensatormikrofon und benötigt daher eine Stromversorgung. Die Stromversorgung mittels zwei AA Batterien ermöglicht es Ihnen, das Mikrofon ohne Qualitätsverlust unabhängig von externer Phantomspeisung zu betreiben. Betreiben Sie das Mikrofon jedoch mit externer Phantomspeisung, schaltet es automatisch von Batterie- auf Phantomspeisung um.

Das Mikrofon besitzt einen symmetrischen Ausgang mit 3-poligem XLR-Stecker:

Stift 1 = Masse

Stift 2 = Tonader (inphase)

Stift 3 = Tonader

Sie können das Mikrofon sowohl an symmetrische Mikrofoneingänge mit oder ohne Phantomspeisung als auch an asymmetrische Mikrofoneingänge anschließen.

Batteriebetrieb

Batterien einlegen/wechseln und testen

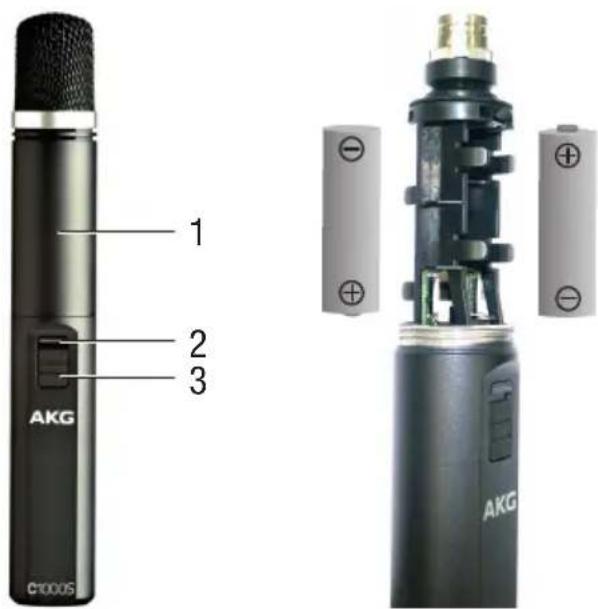

Abbildung 2: Batterien einlegen

1) Schrauben Sie die Gitterkappe (1) ab.
2) Drücken Sie zwei AA Batterien entsprechend der Markierung "+" und "-" in die Batteriefächer.
Wenn Sie die Batterien falsch einlegen, wird das Mikrofon nicht mit Strom versorgt.
3) Schrauben Sie die Gitterkappe auf das Mikrofon.
4) Schalten Sie das Mikrofon ein, indem Sie den Ein/Aus-Schalter (3) nach oben schieben.

Die Kontroll-LED (2) leuchtet kurz auf. Wenn die Batterien in gutem Zustand sind, erlischt die Kontroll-LED wieder.
▶ Wenn die Kontroll-LED nicht aufleuchtet, sind die Batterien erschöpft. Legen Sie neue Batterien ein.
Wenn die Kontroll-LED zu leuchten beginnt, sind die Batterien in ca. 60 Minuten erschöpft. Tauschen Sie die Batterien möglichst bald gegen neue aus.

Anschluss an symmetrischen Eingang


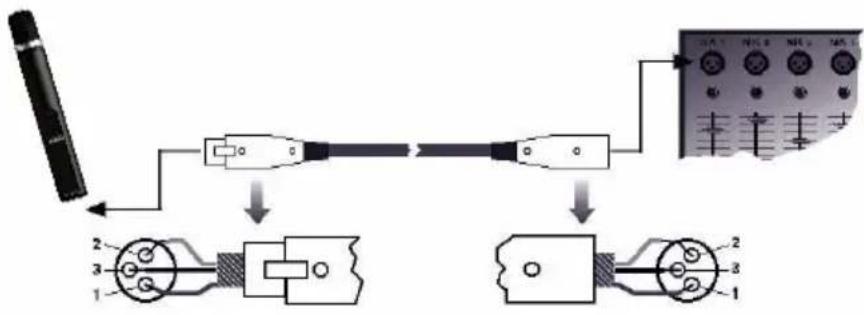

Abbildung 3: Anschluss über symmetrisches XLR-Kabel

Verwenden Sie ein handelsübliches XLR-Kabel.

Die Länge dieses Kabels hat keinen Einfluss auf die Signalqualität.

Anschluss an asymmetrischen Eingang

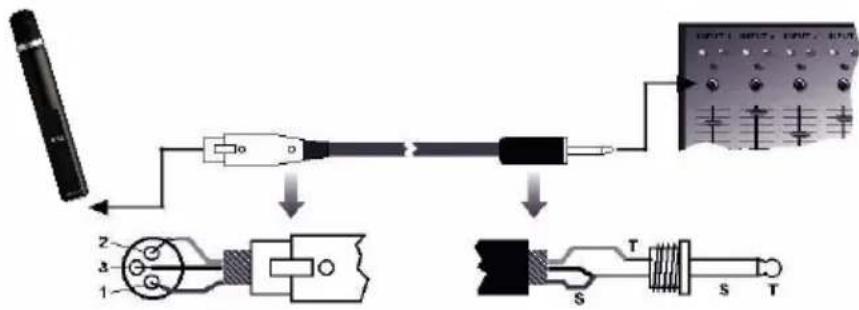

Abbildung 4: Anschluss über asymmetrisches Kabel

Wenn Sie das Mikrofon an einen asymmetrischen Mikrofoneingang (6,3 mm-Klinkenbuchse) anschließen wollen, verwenden Sie ein Kabel mit XLR-Kupplung und 6,3 mm-Mono-Klinkenstecker.

HINWEIS

Beachten Sie, dass asymmetrische Kabel Einstreuungen aus Magnetfeldern (von Netz- und Lichtkabeln, Elektromotoren usw.) wie eine Antenne aufnehmen können. Bei Kabeln, die länger als 5 m sind, kann dies zu Brumm- und ähnlichen Störgeräuschen führen.

Phantomspeisung

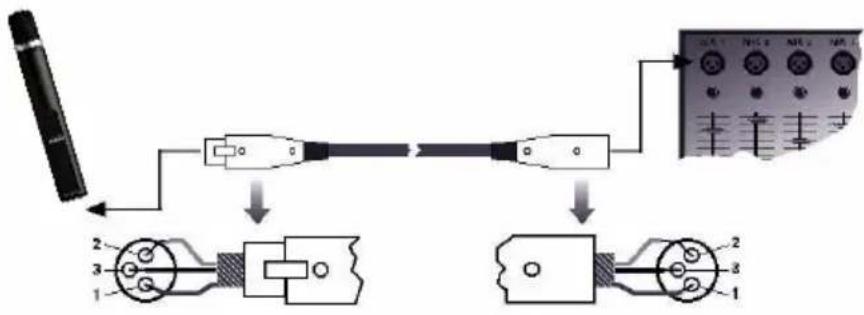

Abbildung 5: Anschluss über symmetrisches XLR-Kabel

1) Schließen Sie das Mikrofon mit einem XLR-Mikrofonkabel an einen symmetrischen XLR-Mikrofoneingang mit Phantomspeisung an.
2) Schalten Sie die Phantomspeisung ein. (Lesen Sie dazu in der Betriebsanleitung des jeweiligen Gerätes nach.)

HINWEIS

Das Mikrofon schaltet automatisch von Batterie- auf Phantomspeisung um, wobei die Kontroll-LED deaktiviert wird. Sie brauchen daher die Batterien nicht aus dem Mikrofon herauszunehmen. Die Kontroll-LED bleibt dunkel.

4 Anwendung

Montage des PPC1000 und PB1000

1) Schrauben Sie die Gitterkappe ab.

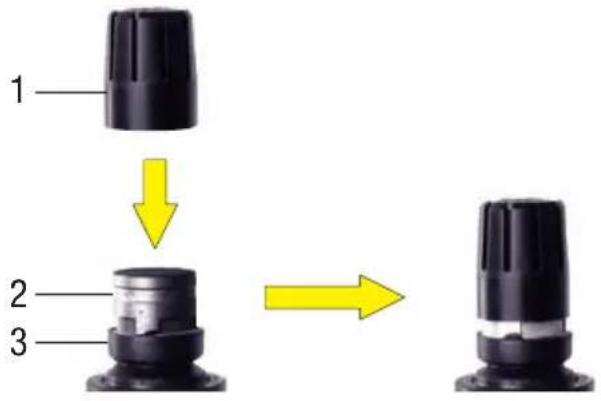

Abbildung 6: PPC1000/PB1000 montieren

Beschädigungsgefahr

Sichern Sie beim Montieren und Demontieren des PPC1000/PB1000 die Mikrofonkapsel (2) in der elastischen Gummilagerung (3) mit der Hand, um die Kapsel nicht versehentlich aus der Lagerung zu reißen.

2) Setzen Sie den PPC1000 bzw. PB1000 (1) mit einer leichten Drehbewegung bis zum Anschlag auf die Mikrofonkapsel auf.

5 Reinigung

Mikrofon

- Reinigen Sie die Gehäuseoberfläche des Mikrofons mit einem mit Wasser befeuchteten Tuch.

Innen-Windschutz

1) Schrauben Sie die Gitterkappe des Mikrofons gegen den Uhrzeigersinn ab.
2) Nehmen Sie den Windschutz aus der Gitterkappe heraus und reinigen Sie den Windschutz mit Seifenwasser.
3) Lassen Sie den Windschutz über Nacht trocknen.
4) Legen Sie den Windschutz in die Gitterkappe und schrauben Sie die Gitterkappe im Uhrzeigersinn auf das Mikrofon auf.

6 Fehlerbehebung

Fehler	Mögliche Ursache	Abhilfe
Kein Ton	Mischpult und/oder Verstärker ausgeschaltet.	Mischpult und/oder Verstärker einschalten
	Kanal- oder Summen-Fader am Mischpult oder Lautstärkeregler des Verstärkers steht auf Null.	Kanal-Fader oder Summenpegelregler am Mischpult oder Lautstärkeregler des Verstärkers auf gewünschten Pegel einstellen.
	Mikrofon nicht an Mischpult oder Verstärker angeschlossen.	Mikrofon an Mischpult oder Verstärker anschließen.
	Kabelstecker nicht richtig angesteckt.	Kabelstecker nochmals anstecken.
	Kabel defekt.	Kabel überprüfen und falls nötig ersetzen.
	Keine Speisespannung.	Phantomspeisung einschalten. Kabel überprüfen und falls nötig ersetzen.
	Batterien leer/keine Batterien.	Batterien überprüfen/einlegen.
Verzerrungen	Gain-Regler am Mischpult zu weit aufgedreht.	Gain-Regler zurückdrehen.
	Mischpulteingang zu empfindlich.	10-dB-Vorabschwächung zwischen Mikrofonkabel und Eingang stecken.
Mikrofon klingt mit der Zeit immer dumpfer.	Verschmutzter Innenwindschutz oder Außenwindschutz dämpft hohe Frequenzen.	Innenwindschutz bzw. Außenwindschutz reinigen.

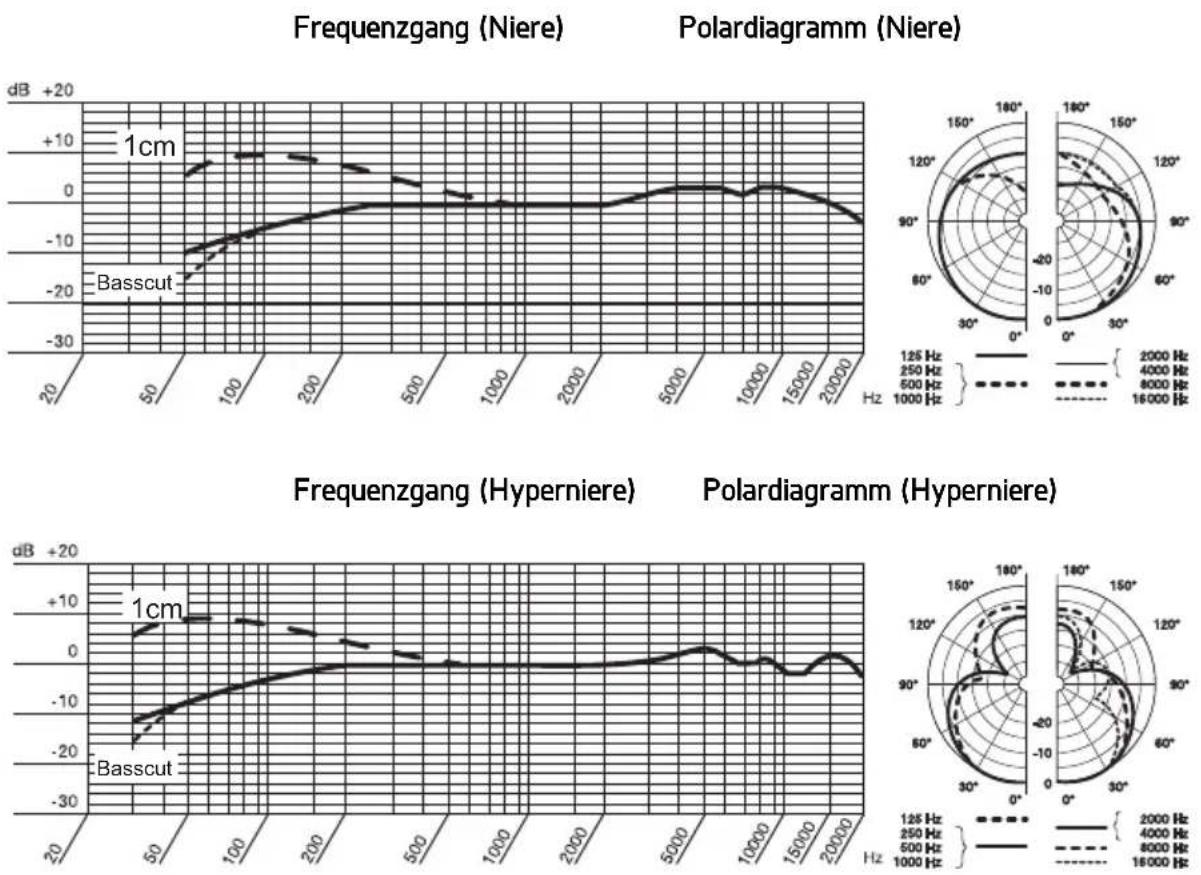

7 Technische Daten

Arbeitsweise: Kondensatormikrofon mit Permanentladung

Richtcharakteristik:	Niere/Hyperniere
Übertragungsbereich: 50 bis 20.000 Hz
Empfindlichkeit: 6 mV/Pa (-44 dBV)
Grenzschalldruckpegel für 1% Klirrfaktor:	137 dB
Äquivalentschalldruckpegel (CCIR 468-3):	32 dB
Äquivalentschalldruckpegel:	21 dB-A
Geräuschspannungsabstand (A-bewertet):	73 dB
Elektrische Impedanz: 200 Ohm
Empfohlene Lastimpedanz:	≥ 2000 Ohm
Steilheit des Bassabschwächungs-Filters:	schaltbar auf linear, 80 Hz
Vorabschwächung: schaltbar auf -10 dB
Stromversorgung: 9 - 52 V Phantomspeisung nach IEC 61938 oder zwei AA Alkaline oder wiederaufladbare Batterien
Stromaufnahme: ca. 3 mA
Stecker:	XLR 3-polig
Oberfläche:	matte
Abmessungen: ø 33,5 x 229 mm / ø 1.32 x 9.01 in.
Nettogewicht:	320 g
Bruttogewicht:	510 g

(PF

grayis

Dieses Produkt entspricht den in der Konformitätserklärung angegebenen Normen. Sie können die Konformitätserklärung auf http://www.akg.com nachlesen oder per E-Mail von [e-mail] anfordern.
