Produkttyp	Elektronischer Vorwahlzähler mit zwei Vorwahlen
Abmessungen	96 x 48 x 102 mm (Frontplatte), Einbauausschnitt 92+0.8 x 45+0.6 mm
Gewicht	Ca. 180 g
Spannungsversorgung	100...240 V AC ±10% (max. 11 VA) oder 10...30 V DC (max. 5.5 W)
Hauptfunktionen	Impulszähler (bis 60 kHz), Tachometer/Frequenzmesser (0.01 Hz bis 65 kHz), Betriebsstundenzähler; 2 Relaisausgänge (Wechsler); 6-stellige LED-Anzeige 14 mm; Tastenprogrammierung; Vorwahl-, Summen-, Chargenzähler, Rückstellung, Teachfunktionen
Wartung und Reinigung	Reinigen Sie die Frontplatte nur mit einem weichen, feuchten Tuch. Im Normalbetrieb kein besonderer Wartungsaufwand; im Störfall an den Hersteller zurücksenden.
Sicherheit	Bestimmungsgemäße Verwendung; Einbau in Schalttafel fern von Wärmequellen; Elektroinstallation durch Fachpersonal; externe Sicherungen erforderlich; technische Daten und Warnhinweise beachten.
Ersatzteile und Reparierbarkeit	Das Gerät darf nur vom Hersteller repariert werden. Ersatzteile sind auf Anfrage bei Kübler erhältlich.
Allgemeine Informationen	Marke: Kübler, Modell: Codix 560, Kategorie: Messgeräte. Anleitung in mehreren Sprachen verfügbar (FR, DE, EN, ES, IT, usw.). Garantie und Kundendienst durch Kübler.

Häufig gestellte Fragen - Codix 560 Kübler

Wie programmiere ich den Codix 560?

Um in den Programmiermodus zu gelangen, drücken Sie gleichzeitig die Tasten AUF und AB für 3 Sekunden. Bestätigen Sie mit ENTER. Navigieren Sie mit AUF/AB durch die Menüs und wählen Sie Parameter mit RECHTS/LINKS aus. Ändern Sie Werte mit AUF/AB und bestätigen Sie mit ENTER. Zum Verlassen wählen Sie END.PRG. und bestätigen Sie YES.

Wie setze ich den Zähler zurück?

Sie können einen manuellen Reset durch Drücken der roten RESET-Taste an der Front ausführen oder einen elektrischen Reset über den RESET-Eingang. Der Rückstellmodus ist im Menü RES.MOD. konfigurierbar (MAN.EL., EL.RES., MAN.RES. oder NORES.).

Welche Eingangstypen sind für die Impulszählung verfügbar?

Die programmierbaren Eingangstypen sind: CNT.DIR (Zählung mit Richtung), UP.DN (Differenzial), UP.UP (Summierung), QUAD (Phasendiskriminator), QUAD2 (Verdopplung), QUAD4 (Vervierfachung), A/B (proportional) und (A-B)/Ax100% (Differenzial in %).

Wie stelle ich die Vorwahlen ein?

Wählen Sie die Vorwahl (PRES1 oder PRES2) mit den Tasten AUF/AB aus. Verwenden Sie RECHTS/LINKS zur Auswahl der Dekade und AUF/AB zum Einstellen des Werts. Bestätigen Sie mit ENTER oder warten Sie 2 Sekunden. Die Teachfunktion (TEACH) übernimmt den aktuellen Zählerwert über den MPI-Eingang.

Was bedeutet die Fehlermeldung 'Err 1'?

Die Meldung 'Err 1' bedeutet, dass der Vorwahlwert (SETPT) kleiner oder gleich Null ist, was nicht zulässig ist. Korrigieren Sie den Wert im Menü CONFIG.

Wie schließe ich den Sensor an den Codix 560 an?

Die Signaleingänge INP A und INP B werden an die Klemmen 1 und 2 angeschlossen. Die Polarität (PNP oder NPN) wird im Menü INPUT programmiert. Verwenden Sie geschirmte Kabel und beachten Sie die Spannungspegel (HTL oder 4-30 V DC je nach Variante). Die 24 V DC Sensorversorgung ist an Klemme 8 verfügbar.

Wie hoch ist die maximale Zählfrequenz?

Die maximale Zählfrequenz beträgt 55 kHz im Modus CNT.DIR (siehe Tabelle typischer Frequenzen). Sie kann durch Aktivierung des Eingangsfilters (FILTER ON) auf ca. 30 Hz reduziert werden, z.B. für mechanische Kontakte.

Kann das Gerät im Freien verwendet werden?

Das Gerät ist für den Innenbereich ausgelegt, kann aber im Freien verwendet werden, wenn die klimatischen Bedingungen eingehalten werden (Temperatur -20°C bis +65°C, Luftfeuchtigkeit 93% bei 40°C). Es muss dann vor direkter UV-Strahlung geschützt werden.

Wie sperre ich die Tasten, um versehentliche Änderungen zu vermeiden?

Stellen Sie im Programmiermenü den Parameter LOC.INP. auf PROG., PRESET oder PRG.PRE. je nach gewünschtem Sperrgrad ein. Aktivieren Sie dann den LOCK-Eingang (Klemme 4), um die entsprechenden Tasten zu sperren.

Was tun, wenn die Anzeige blinkt oder einen falschen Wert anzeigt?

Ein blinkendes Display kann auf einen Überlauf hinweisen (Überschreitung der Anzeigekapazität). Überprüfen Sie die Multiplikations-/Divisionsfaktoren und die Vorwahlwerte. Wenn der Fehler bestehen bleibt, führen Sie einen Reset durch oder kehren Sie zu den Werkseinstellungen zurück (langes Drücken von LINKS+RECHTS). Falls das Problem weiterhin besteht, kontaktieren Sie den Kundendienst.

BEDIENUNGSANLEITUNG Codix 560 Kübler

Elektronischer Vorwahlzähler

mit zwei Vorwahlen

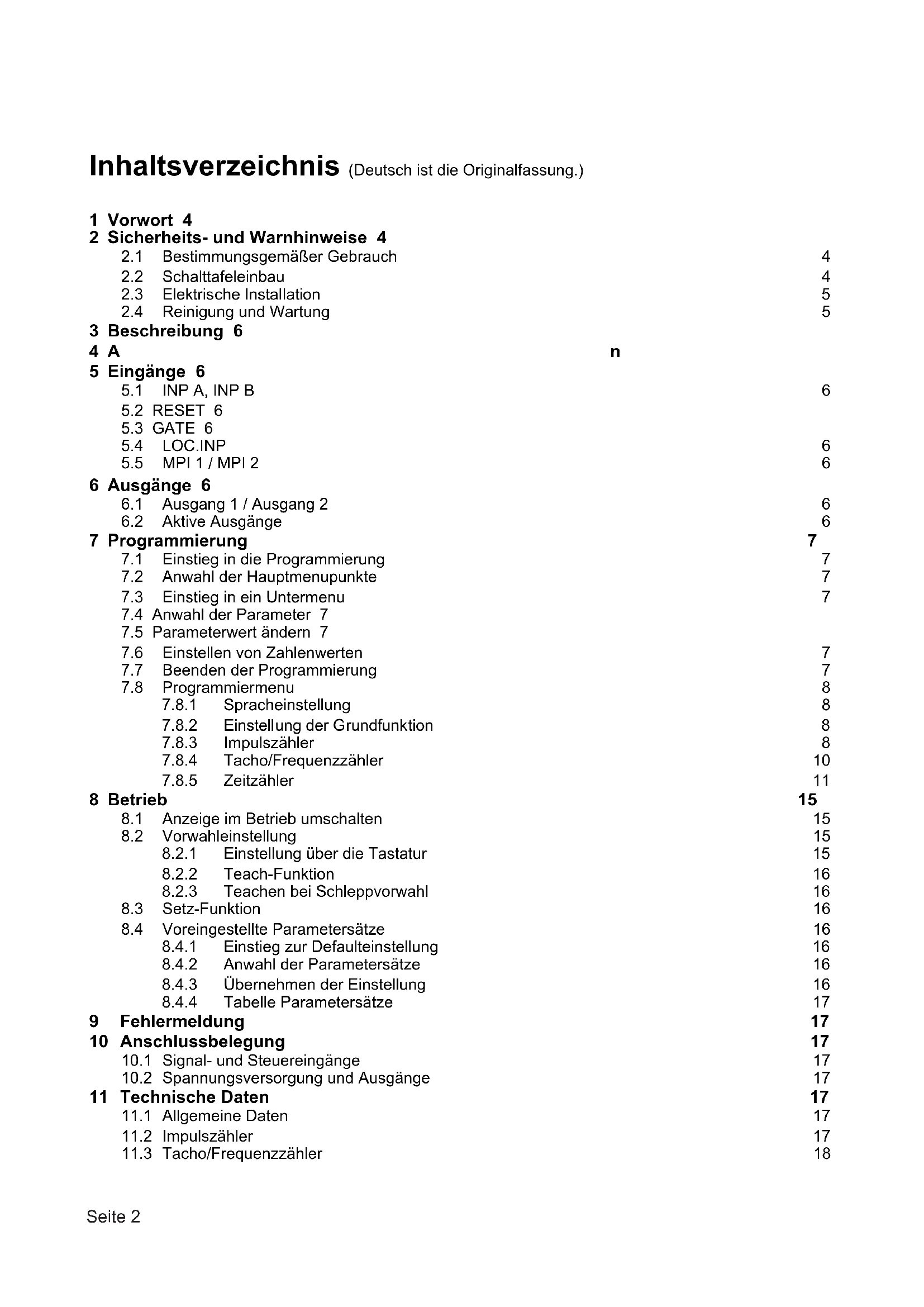

Inhaltsverzeichnis (Deutsch ist die Originalfassung.)

1 Vorwort 4

2 Sicherheits- und Warnhinweise 4

2.1 Bestimmungsgemäßer Gebrauch 4
2.2 Schalttafeleinbau 4
2.3 Elektrische Installation 5
2.4 Reinigung und Wartung 5

3 Beschreibung 6

4 A

n

5 Eingänge 6

5.1 INP A, INP B 6
5.2 RESET 6
5.3 GATE 6
5.4 LOC.INP 6
5.5 MPI 1 / MPI 2 6

6 Ausgänge 6

6.1 Ausgang 1 / Ausgang 2 6
6.2 Aktive Ausgänge 6

7 Programmierung

7.1 Einstieg in die Programmierung 7
7.2 Anwahl der Hauptmenupunkte 7
7.3 Einstieg in ein Untermenu 7
7.4 Anwahl der Parameter 7
7.5 Parameterwert ändern 7
7.6 Einstellen von Zahlenwerten 7
7.7 Beenden der Programmierung 7
7.8 Programmiermenu 8

7.8.1 Spracheinstellung 8
7.8.2 Einstellung der Grundfunktion 8
7.8.3 Impulszähler 8
7.8.4 Tacho/Frequenzzähler 10
7.8.5 Zeitzähler 11

8 Betrieb

8.1 Anzeige im Betrieb umschalten 15
8.2 Vorwahleinstellung 15

8.2.1 Einstellung über die Tastatur 15
8.2.2 Teach-Funktion 16
8.2.3 Teachen bei Schleppvorwahl 16

8.3 Setz-Funktion 16
8.4 Voreingestellte Parametersätze 16

8.4.1 Einstieg zur Defaulteinstellung 16
8.4.2 Anwahl der Parametersätze 16
8.4.3 Übernehmen der Einstellung 16
8.4.4 Tabelle Parametersätze 17

9 Fehlermeldung

10 Anschlussbelegung

10.1 Signal- und Steuereingänge 17
10.2 Spannungsversorgung und Ausgänge 17

11 Technische Daten

11.1 Allgemeine Daten 17
11.2 Impulszähler 17
11.3 Tacho/Frequenzzähler 18

11.4 Zeitzähler 18 11.5 Signal- und Steuereingänge 18
11.6 Ausgänge 18
11.7 S p
11.8 Sensorversorgungsspannung 18
11.9 Klimatische Bedingungen 18
11.10 EMV 18
11.11 Gerätesicherheit 18
11.12 Mechanische Daten 18
11.13Anschlüsse 19

12 Lieferumfang 19
13 Bestellschlüssel 19
14 Frequenzen (typ.) 19

14.1 Impulszähler 19
14.2 Frequenzzähler 19

15 Eingangsarten Impulszählung 20
16 Eingangsarten Zeitmessung 22
17 Eingangsarten Frequenzzähler 23
18 Ausgangsoperationen 24
19 Hilfstexte 26
20 Maßbilder 28

1 Vorwort

Lesen Sie vor der Montage und der Inbetriebnahme diese Bedienungsanleitung aufmerksam und vollständig durch. Beachten Sie zu Ihrer eigenen Sicherheit und der Betriebssicherheit alle Warnungen und Hinweise. Wenn das Gerät nicht nach dieser Bedienungsanleitung benutzt wird, kann der vorgesehene Schutz beeinträchtigt werden.

2 Sicherheits- und Warnhinweise

Benutzen Sie das Gerät nur in technisch einwandfreiem Zustand, bestimmungsgemäß, sicherheits- und gefahrenbewusst unter Beachtung dieser Bedienungsanleitung. Defekte oder beschädigte Geräte müssen unverzüglich vom Netz getrennt und außer Betrieb genommen werden.

Das Gerät darf nicht geöffnet werden. Benutzen Sie den Reparaturservice des Herstellers.

Schließen Sie das Gerät nur an die vorgesehenen Stromnetze an.

Die Sicherheit des Systems in welches das Gerät integriert wird, ist in der Verantwortung des Einrichters.

Trennen Sie für Installations- und Wartungsarbeiten sämtliche Stromkreise.

Verwenden Sie nur für Ihr Land zugelassene, für Ihre Temperatur- und Leistungsbereich ausgelegte Kabel.

Installations- und Servicearbeiten dürfen nur von einer Fachkraft ausgeführt werden.

Das Gerät muss zwingend mit externen, zugelassenen Sicherungen abgesichert werden. Den Wert entnehmen Sie den technischen Daten.

Das auf dem Gerät verwendete Symbol soll darauf hinweisen, dass es Gefahren gibt, auf die in dieser Anleitung hingewiesen wird.

2.1 Bestim

Gebrauch

Der Vorwahlzähler 560 erfasst Impulse, Zeiten und Frequenzen bis max. 60 kHz und bietet eine Vielzahl verschiedener Betriebsarten. Gleichzeitig verarbeitet der Vorwahlzähler programmierte Vorwahlen. Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß.

Der Einsatzbereich dieses Geräts liegt in industriellen Prozessen und Steuerungen von Fertigungsstraßen der Metall-, Holz-, Kunststoff-, Papier-, Glas- und Textilindustrie u.ä.. Überspannungen an den Schraubklemmen des Geräts müssen auf den Wert der Überspannungskategorie II begrenzt sein. Das Gerät darf nur im ordnungsgemäß eingebauten Zustand und entsprechend dem Kapitel „Technische Daten“ betrieben werden.

Das Gerät ist nicht geeignet für den explosionsgeschützten Bereich und den Einsatzbereichen, die in EN 61010 Teil 1 ausgeschlossen sind. Wird das Gerät zur Überwachung von Maschinen oder Ablauf-prozessen eingesetzt, bei denen infolge eines Ausfalls oder Fehlbedienung des Gerätes eine Beschädigung der Maschine oder ein Unfall des Bedienungspersonals möglich ist, dann müssen Sie entsprechende Sicherheitsvorkehrungen treffen.

Das Gerät ist für die Verwendung in Innenräumen konzipiert. Bei Einhaltung der technischen Daten kann das Gerät aber auch im Außenbereich verwendet werden. Achten Sie hierbei aber auch auf einen angemessenen UV-Schutz.

2.2 Schalttafeleinbau

Montieren Sie das Gerät entfernt von Wärmequellen und vermeiden Sie direkten Kontakt mit ätzenden Flüssigkeiten, heißem Dampf oder ähnlichen.

Es muss sichergestellt werden, dass umlaufend um das Gerät 10 mm Umlüftung vorhanden ist.

Das Gerät muss so eingebaut werden, dass die Anschlussklemmen von einem Bediener unzugänglich und nicht berührbar sind. Beachten Sie beim Einbau, dass nur die Frontseite als Bedienerberührbar eingestuft ist.

Montageanleitung

1. Befestigungsrahmen vom Gerät abziehen.

2. Gerät von vorne in den Schalttafelausschnitt m einsetzen und auf korsekteng Sitz der m Frontrahmendichtung achten.

3. Befestigungsrahmen von hinten auf das Gehäuse aufschieben, bis die Federbügel unter Spannung stehen und die Rastnasen oben und unten eingerastet sind.

Hinweis: Bei fachgerechtem Einbau kann frontseitig IP65 erreicht werden.

2 . 3 E I e k t r

GEFAHR

Trennen Sie vor Installations- oder Wartungsarbeiten das Gerät von allen Spannungsquellen und stellen Sie sicher, dass keine BERÜHR-GEFÄHRLICHEN Spannungen mehr vorhanden sind.

AC-Versorgte Geräte dürfen nur über einen Schalter oder Leistungsschalter mit dem Niederspannungsnetz verbunden werden, welcher in der Nähe des Gerätes installiert und als dessen Trennvorrichtung gekennzeichnet ist.

Installations- oder Wartungsarbeiten dürfen nur von einer Fachkraft durchgeführt werden und müssen nach den zutreffenden nationalen und internationalen Standards erfolgen.

Es muss darauf geachtet werden, dass sämtliche Kleinspannungen welche in das Gerät gehen oder aus dem Gerät kommen durch doppelte bzw. verstärkte Isolation von gefährlichen, stromführenden Leitungen getrennt sind (SELV Kreise).

GEFAHR

Das Gerät muss für den ordnungsgemäßen Betrieb extern abgesichert werden. Hinweise für die vorgeschriebenen Sicherungen finden Sie unter den Technischen Daten.

Die Relaisausgänge sind geräteintern nicht gesichert. Ohne entsprechende Absicherung der Relaisausgänge kann es zu unerwünschter Wärmeentwicklung oder sogar zum Brand kommen. Die Relaisausgänge sind vom Errichter der Anlage extern abzusichern. Es muss auch im Fehlerfall sichergestellt werden, dass die unter den technischen Daten angegebenen Daten auf keinen Umständen überschritten werden.

• Bei der Installation muss darauf geachtet werden, dass die Versorgungsspannung und Beschaltung der Ausgangskontakte von der gleichen Netzphase versorgt werden, damit die max. Spannung von 250V nicht überschritten wird.
• Leitungen und deren Isolierungen müssen dem vorgesehenen Temperatur- und Spannungsbereich entsprechen. Für die Beschaffenheit der Leitungen sind die

i zutreffenden Standards des Land Installation

Endgerätes einzuhalten. Die zulässigen Querschnitte für die Schraubbefestigungen finden Sie in den technischen Daten.

• Überprüfen Sie vor der Inbetriebnahme den korrekten und festen Sitz der Leitungen. Nicht benutzte Schraubklemmen müssen bis zum Anschlag eingeschraubt werden damit sich diese nicht lösen und verlieren.
• Das Gerät ist für die Überspannungskategorie II ausgelegt. Wenn nicht ausgeschlossen werden kann, dass höhere transiente Überspannungen auftreten können, müssen zusätzliche Schutzmassnahmen installiert werden, welche die Überspannungen auf die Werte der CAT II begrenzen.

Hinweise zur Störsicherheit

Alle Anschlüsse sind gegen äußere Störeinflüsse geschützt. Der Einsatzort ist so zu wählen, dass induktive oder kapazitive Störungen nicht auf das Gerät oder dessen Anschlussleitungen einwirken können! Durch geeignete Kabelführung und Verdrahtung können Störeinflüsse (z.B. von Schaltnetzteilen, Motoren, getaktete Reglern oder Schützen) vermindert werden.

Erforderliche Maßnahmen:

Für Signal- und Steuerleitungen nur geschirmtes Kabel verwenden. Kabelschirm beidseitig auflegen. Litzenquerschnitt der Leitungen min. 0,14 mm².

Der Anschluss der Abschirmung an den Potentialausgleich muss so kurz wie möglich und großflächig (niederimpedant) erfolgen.

Verbinden Sie die Abschirmungen nur mit der Schalttafel, wenn diese auch geerdet ist. Das Gerät muss in möglichst großem Abstand von Leitungen eingebaut werden, die mit Störungen belastet sind.

Leitungsführungen parallel zu Energieleitungen vermeiden.

2.4 R e i n i g u

Die Frontseite darf nur mit einem weichen, mit Wasser angefeuchteten Tuch gereinigt werden. Eine Reinigung der eingebauten Rückseite ist nicht vorgesehen und obliegt der Verantwortung des Servicepersonals oder Installateurs.

Bei einem normalen Betrieb ist dieses Gerät wartungsfrei. Sollte das Gerät wiedererwartend nicht ordnungsgemäß funktionieren, muss das Gerät an den Hersteller oder Lieferanten geschickt werden. Ein eigenmächtiges öffnen und instand setzen ist nicht vorgesehen und kann den ursprünglichen Schutz beeinträchtigen.

3 Beschreibung

6-stellige 14-Segment-LED-Anzeige, 14 mm

Hilfstextanzeige

Vorwahlzähler mit zwei Relaisausgänge

Einstellung der Vorwahlen über die Fronttaste oder über die Teach-Funktion

Stufen- oder Schleppvorwahl

Impuls-, Frequenz-, Zeit-, Betriebsstundenzähler

Vorwahl-, Batch- oder Gesamtsummenzähler

Setzfunktion für Impuls- und Zeitzähler

Multiplikations- und Divisionsfaktor

Mittelwertbildung und Startverzögerung für

Frequenzzähler

Eingangsarten:

Ausgangsoperationen:

MPI-Eingang für DisplayLatch, Teach- oder Setz-Funktion

Spannungsversorgung 100 ... 240 V AC ± 10% oder 10 .. 30 VDC

4 Anzeige/Bedienelemente

2 1 3 4 5 6 7

1 6-stellige LED-Anzeige
2 Statusanzeige LED1 / LED2
3 RESET-Taste / ENTER-Taste
4 Taste LINKS
5 Taste AUF
6 Taste AB
7 Taste RECHTS

5 E i n g ä n g e

5.1 INP A, INP B

Signaleingänge: Funktion je nach Betriebsart. Max.

Frequenz 60 kHz, kann im Programmiermenu auf 30 Hz bedämpft werden.

Impulszähler: Frequenzähler: Starteingang bzw. Zeitzähler: Start/Stoppeingänge

5.2 RESET

Dynamischer Rücksetzeingang: Setzt den Impuls- bzw. Zeitzähler bei Add-Ausgangsoperationen auf Null, bei Sub-Ausgangsoperationen auf den Vorwahlwert 2. Der Rücksetzeingang kann im Programmiermenu gesperrt werden.

Im p u l s z ä h l e r Frequenzzähler: ohne Funkt Zeitzähler: RESET-Eingang

5 . 3 G A T E

Statischer Toreingang: Funktion abhängig von der Betriebsart.

Impulszähler: keine Zählung solange aktiv Frequenzzähler: keine Zählung solange aktiv

Zeitzähler: keine Zeitmessung solange aktiv

5.4 LOC.INP

Statischer Tastaturverriegelungseingang für Vorwahlen oder Programmierung.

Verriegelungsstufe ist im Programmiermenu einstellbar.

5.5 MPI 1 / MPI 2

Programmierbarer Benutzereingang als DisplayLatch-, Set- oder Teach-Eingang.

6 Ausgänge

6.1 Ausgang 1 / Ausgang 2

Relais mit potentialfreiem Wechselkontakten.

6.2 Aktive Ausgänge

LED1 und LED2 zeigen einen aktiven Ausgang an. Für Sicherheitsschaltungen können die Relais-Ausgänge invertiert werden, d.h. die Relais werden bei Erreichen der Vorwahlen spannungslos. Hierzu müssen die Parameter Pr.OUT1 und Pr. OUT2 bei Dauersignal auf und bei Wischsignal auf bzw. eingestellt werden.

7 Programmierung

7.1 Einstieg in die Programmierung

Taste AUF und Taste AB für 3 s gleichzeitig drücken

In der Anzeige erscheint im Wechsel die Sicherheitsabfrage

Mit der ENTER-Taste kann die Programmierung wieder verlassen werden.

Mit der Taste AUF oder Taste AB wird die Weiterführung in der Programmierung gewählt.

In der Anzeige erscheint die Sicherheitsabfrage YES

Einstieg in das Hauptmenu durch Betätigung der ENTER-Taste

In der Anzeige erscheint der erste Menupunkt im Hauptmenu

Beim Beenden über PROG. NO werden die Zählerstände nicht zurückgesetzt.

7.2 Anwahl der Hauptmenupunkte

Mit der Taste AUF und Taste AB werden die Hauptmenupunkte angewählt

Signalisierung durch LED1

7.3 Einstieg in ein Untermenu

ENTER-Taste betätigen.

Der erste Parameter wird mit der aktuellen Einstellung blinkend angezeigt.

Signalisierung durch LED1 und LED2

7.4 Anwahl der Parameter

Mit der Taste RECHTS oder Taste LINKS werden die Parameter angewählt.

7.5 P a r a m e

ENTER-Taste betätigen.

Mit der Taste AUF oder Taste AB Parameterwert ändern.

ENTER-Taste betätigen. Die neue Einstellung wird wieder blinkend angezeigt.

7 . 6

E i n s t e

ENTER-Taste betätigen.

Mit der Taste RECHTS oder Taste LINKS Dekade wählen.

⇒ E n t s p r e c h blinkt

Mit der Taste AUF oder Taste AB den Zahlenwert ändern.

ENTER-Taste betätigen. Die neue Einstellung wird wieder blinkend angezeigt.

7. 7 Be e n d e n

Menupunkt anwählen

Bei Bestätigung dieser Abfrage mit der ENTER-Taste kann die Programmierung wiederholt werden. Die zuletzt eingestellten Werte bleiben erhalten. Diese können nun nochmals verändert oder kontrolliert werden.

Mit der Taste AUF oder Taste AB wird die Beendung der Programmierung gewählt.

In der Anzeige erscheint die Sicherheitsabfrage YES

Bei Bestätigung dieser Abfrage mit der ENTER-Taste wird die Programmierung beendet und die geänderten Einstellungen im EEPROM gespeichert.

In der Anzeige wird für 2 s der Text SAVE angezeigt

Beim Beenden über END.PRG. YES werden die Zählerstände zurückgesetzen ändern

Während der Programmierung werden keine Zählimpulse, Frequenzen oder Zeiten erfasst.

7.8 Pro gr a

Werkseinstellungen sind grau hinterlegt

7.8.1 Spracheinstellung

Untermenu Spracheinstellung

Hilfstext

Hilfstext ein

Hilfstext aus

Spracheinstellung für Hilfstext

Englisch

Deutsch

Bei Hilfstext ein wird im Programmiermenu nach 3 s automatisch eine Laufschrift in Englisch oder Deutsch zur Erklärung der Menupunkte gestartet. Eine gestartete Laufschrift kann durch Betätigen jeder Pfeil-Taste abgebrochen werden.

7.8.2 Einstellung der Grundfunktion

Untermenu Grundfunktion

Grundfunktion

Impulszähler (7.8.3)

Zeitzähler/Betriebsstundenzähler (7.8.5)

Tacho/Frequenzzähler (7.8.4)

Beim Ändern der Grundfunktion werden alle Parameter auf die Werkseinstellungen zurückgesetzt.

7.8.3 Impulszähler

7.8.3.1 Untermenu für die Signal- und Steuereingänge

Untermenu zum Programmieren der Signal- und Steuereingänge

Eingangspolarität

PNP: nach Plus schaltend für alle Eingänge gemeinsam

NPN: nach 0 V schaltend für alle Eingänge gemeinsam

Filter für Signaleingänge INP A und INP B

maximale Zahlfrequenz n u

auf ca. 30 Hz bedämpft (zur Ansteuerung mit mechanischen Kontakten)

Zähleingangsart (siehe auch unter 15.)

Zählung/Richtungssteuerung

INP A: Zähleingang INP B: Zählrichtungseingang

Differenzzählung [A - B]

INP A: Zähleingang add INP B: Zähleingang sub

Summenzählung [A + B]

INP A: Zähleingang add INP B: Zähleingang add

Phasendiskriminator

INP A: Zähleingang 0° INP B: Zähleingang 90°

Phasendiskriminator mit Impulsverdopplung

INP A: Zähleingang 0° INP B: Zähleingang 90° Jede Flanke von INP A wird gezählt

Phasendiskriminator mit Impulsvervierfachung

INP A: Zähleingang 0° INP B: Zähleingang 90° Jede Flanke von INP A und INP B wird gezählt.

Ratiomessung [A / B]

INP A: Zähleingang A INP B: Zähleingang B

Prozentuale Differenzzählung [(A - B) / A in %]

INP A: Zähleingang A INP B: Zähleingang B

Benutzereingang 1

Benutzereingang 2

Anzeige wird beim Aktivieren des MPI-Eingangs „eingefroren“ und bleibt solange „eingefroren“ bis der MPI-Eingang deaktiviert wird. Intern zählt der Vorwahlzähler weiter.

Beim Aktivieren des MPI-Eingangs wird der aktuelle Zählerstand für die gerade angewählte Vorwahl als neuen Vorwahlwert übernommen (Siehe auch 8.2.2)

SET Beim Aktivieren des MPI-Eingangs wird der Vorwahlzähler auf den Wert vom Parameter SETPT gesetzt. (Siehe auch 8.3)

LOC.INP. Verriegelungseingang

PROG. Beim Aktivieren des Lock-Eingangs ist die Programmierung gesperrt.

PRESET Beim Aktivieren des Lock-Eingangs ist die Einstellung der Vorwahlwerte gesperrt.

PPG.PRE. Beim Aktivieren des Lock-Eingang sind die Einstellung der Vorwahlwerte und die Programmierung gesperrt.

7.8.3.2 Untermenu für

A	u	s	g	a
MODE	Untermenu zur Festlegung der Ausgangsoperation

MODE Ausgangsoperation (siehe auch unter 18.)

ADD Addierende Zählung Ausgänge aktiv bei Zä

Vorwahlwert Reset auf Null

SUB Subtrahierende Zählung Ausgang 1 aktiv bei Zählerstand ≤ Vorwahlwert 1 Ausgang 2 aktiv bei Zählerstand ≤ 0 Reset auf Vorwahlwert 2

ADDAR Addierende Zählung mit automatischem Reset Ausgang 1 aktiv bei Zählerstand > Vorwahlwert 1 Ausgang 2 (Wischsignal) aktiv bei Zählerstand = Vorwahlwert 2 Automatischer Reset auf Null bei Zählerstand = Vorwahlwert 2 Reset auf Null

SUBAR Subtrahierende Zählung mit automatischem Reset Ausgang 1 aktiv bei Zählerstand < Vorwahlwert 1 Ausgang 2 (Wischsignal) aktiv bei Zählerstand = 0 Automatischer Reset auf Vorwahl 2 bei Zählerstand = 0 Reset auf Vorwahlwert 2

ADD.BAT Addierende Zählung mit automatischem Reset und Batchzähler

SUBBAT

n g

ADITOT

SUBTOT

Ausgang 2 (Wischsignal) aktiv bei Hauptzähler = Vorwahlwert 2 Automatischer Reset auf Null bei Hauptzähler = Vorwahlwert 2 Batchzähler zählt die Anzahl der automatischen Wiederholungen von Vorwahl 2 Ausgang 1 aktiv bei Batchzähler ≥ Vorwahl 1 Manueller Reset setzt beide Zähler auf Null Elektrischer Reset setzt nur Hauptzähler auf Null

Subtrahierende Zählung mit automatischem Reset und Batchzähler

Ausgang 2 (Wischsignal) aktiv bei Hauptzähler = Null Automatischer Reset auf Vorwahlwert 2 bei Hauptzähler = Null o p e Batchzähler zählt die Anzahl der automatischen Wiederholungen von Vorwahl 2 Ausgang 1 aktiv bei Batchzähler >Vorwahl 1 Manueller Reset setzt Hauptzähler auf Vorwahlwert 2, Batchzähler auf Null Elektrischer Reset setzt nur Hauptzähler auf Vorwahlwert 2

Addierende Zählung mit automatischem Reset und Gesamtsummenzähler Ausgang 2 (Wischsignal) aktiv bei Hauptzähler = Vorwahlwert 2 Automatischer Reset auf Null bei Hauptzähler = Vorwahlwert 2 Gesamtsummenzähler zählt alle Zählimpulse vom Hauptzähler Ausgang 1 aktiv bei Gesamtsummenzähler > Vorwahlwert 1 Manueller Reset setzt beide Zähler auf Null Elektrischer Reset setzt nur Hauptzähler auf Null

Subtrahierende Zählung mit automatischem Reset und Gesamtsummenzähler Ausgang 2 (Wischsignal) aktiv bei Hauptzähler = Null Automatischer Reset auf Vorwahlwert 2 bei Hauptzähler = Null Gesamtsummenzähler zählt (sub von Vorwahlwert 1) alle Zählimpulse vom Hauptzähler Ausgang 1 aktiv bei

	Gesamtsummenzähler ≤ NullManueller Reset setzt beideZähler auf die VorwahlwerteElektrischer Reset setzt nurHauptzähler auf Vorwahlwert 2
TRAIL	SchleppvorwahlbetriebVorwahl1 wird bei Veränderungdes Vorwahlwerts 2 automatischnachgezogen.Reset auf NullVorwahl 1 relativ zu Vorwahl 2
TRAR	Schleppvorwahlbetrieb mitautomatischem ResetVorwahl1 wird bei Veränderungdes Vorwahlwerts 2 automatischnachgezogen.Automatischer Reset auf Null beiHauptzähler = Vorwahlwert 2.Vorwahl 1 relativ zu Vorwahl2

7.8.3.3 Untermenu zur Konfiguration

Untermenu zur Anpassung der Eingangsimpulse und Anzeige

Multiplikationsfaktor

von 00.0001 bis 99.9999 einstellbar. Die Einstellung 00.0000 wird nicht übernommen

Divisionsfaktor

von 01.0000 bis 99.9999 einstellbar. Die Einstellung < 01.0000 wird nicht übernommen

Dezimalpunkteinstellung (nur anzeigend)

0				k	e	i	n
0	.	0		1			Dezimalstelle
0	.	0	0	2			Dezimalstellen
0.0	00	3		Dezimalstelen
0		.	0	0	0	0	0
0		.	0	0	0	0	5

Setzwert

Setzwert von -999999 bis 999999 einstellbar. Ein zuvor programmierter Dezimalpunkt wird angezeigt

7.8.3.4 Untermenu für Rücksetzmode

Untermenu zur Einstellung des Rücksetzmodes

Rücksetzmode

manuelle Rückstellung (Reset-Taste) und elektrische Rückstellung (Reset-Eingang)

keine Rückstellung möglich (Reset-Taste und Reset-Eingang gesperrt)

nur elektrische Rückstellung möglich (Reset-Eingang)

nur manuelle Rückstellung möglich (Reset-Taste)

Elektrische Rückstellung: Setzt immer nur den Hauptzähler zurück.

Manuelle Rückstellung:

Setzt Hauptzähler (ACTUAL) und Nebenzähler (BATCH oder TOTAL) zurück, wenn sich der Wert des Hauptzählers oder der Wert eines Nebenzählers in der Anzeige befindet.

7.8.3.5 Vorwahl 1 weiter bei 7.9.5.5

7.8.3.6 Vorwahl 2 weiter bei 7.9.5.6

7.8.4 Tacho/Frequenzzähl

7.8.4.1 Untermenu für die Signal- und Steuereingänge

Untermenu zum Programmieren der Signal- und Steuereingänge

Eingangspolarität

plstelle nach Plus schaltend für alle Eingänge gemeinsam

NPN: nach 0 V schaltend für alle Eingänge gemeinsam hälstellen

eFilter für Signaleingänge INP A und INP B

maximale Zählfrequenz auf ca. 30 Hz bedämpft (zur Ansteuerung mit mechanischen Kontakten)

Eingangsart Frequenzmessung (siehe auch unter 17.)

Einfache Frequenzmessung INP A: Frequenzeingang INP B: ohne Funktion

Differenzmessung [A – B] INP A: Frequenzeingang A INP B: Frequenzeingang B

A+B	Summenmessung [A + B]INP A: Frequenzeingang AINP B: Frequenzeingang B
QUAD	Frequenzmessung mitRichtungserkennung [Quad]INP A: Frequenzeingang 0°INP B: Frequenzeingang 90°
A/B	Ratiomessung [A / B]INP A: Frequenzeingang AINP B: Frequenzeingang B
AO/OB	Prozentuale Differenzmessung[(A-B) / A in %]INP A: Frequenzeingang AINP B: Frequenzeingang B
MP.INP.1	Benutzereingang 1
MP.INP.2	Benutzereingang 2
LATCH	Anzeige wird beim Aktivieren desMPI-Eingangs „eingefroren“ undbleibt solange „eingefroren“ bisder MPI-Eingang deaktiviert wird.Intern arbeitet der Frequenz-zähler weiter (Anzeigespeicher).
TEACH	Beim Aktivieren des MPI-Eingangs wird die aktuelleFrequenz für die geradeangewählte Vorwahl als neuenVorwahlwert übernommen(Siehe auch unter 8.2.2)
LOC.INP.	Verriegelungseingang
PROG.	Beim Aktivieren des Lock-Eingangs ist die Programmierunggesperrt.
PRESET	Beim Aktivieren des Lock-Eingangs ist die Einstellung derVorwahlwerte gesperrt.
PRG.PRE.	Beim Aktivieren des Lock-Eingang sind die Einstellung derVorwahlwerte und dieProgrammierung gesperrt.

7.8.4.2 Untermenu zur Konfiguration

CONFIG.	Untermenu zur Anpassung der Eingangsfrequenz und Anzeige
FACTOR010000	Multiplikationsfaktorvon 00.0001 bis 99.9999 einstellbar. Die Einstellung 00.0000 wird nicht übernommen
DIVISO010000	Divisionsfaktorvon 01.0000 bis 99.9999 einstellbar.

	Die Einstellung < 01.0000 wird nicht übernommen
T.MODE	Anzeigemode
SEC-1	Umrechnung und Anzeige der Frequenz / Geschwindigkeit in 1/s
MIN-1	Umrechnung und Anzeige der Frequenz / Geschwindigkeit in 1/min
DP	Dezimalpunkteinstellung(legt die Auflösung fest)
B	0 k e i n0 . 0 1 Dezimalstel0 . 0 0 2 Dezimalstellen0.000 3 Dezimalstelen

AVG

OFF

START

00.0

WAIT 0

00.1

7.8.4.3 Vorwahl 1

weiter bei 7.9.5.5

7.8.4.4 Vorwahl 2

weiter bei 7.9.5.6

7.8.5 Zeitzähler

7.8.5.1 Untermenu für die Signal- und

S	t	e	u	e	r
INPUT	Untermenu zum Programmierender Signal- und Steuereingänge
INPPOL	Eingangspolarität
PNP	PNP: nach Plus schaltendfür alle Eingänge gemeinsam
NPN	NPN: nach 0 V schaltendfür alle Eingänge gemeinsam

FILTER	Filter für Signaleingänge INP A und INP B	LOC.INP.	Verriegelungseingang
OFF	bei elektronischer Ansteuerung der Signaleingänge	PROG.	Beim Aktivieren des Lock-Eingangs ist die Programmierung gesperrt.
ON	bei mechanischer Ansteuerung der Signaleingänge (zur Ansteuerung mit mechanischen Kontakten)	PRESET	Beim Aktivieren des Lock-Eingangs ist die Einstellung der Vorwahlwerte gesperrt.
START	Eingangsart Zeitmessung(siehe auch unter 16.)	PRG.PRE.	Beim Aktivieren des Lock-Eingang sind die Einstellung der Vorwahlwerte und die Programmierung gesperrt.
INRAIN	Start: Flanke an INP AStop: Flanke an INP B	7.8.5.2 Untermenu für Ausgangsoperationen
INBIND	Start: 1. Flanke an INP BStop: 2. Flanke an INP B	MODE	Untermenu zur Festlegung der Ausgangsoperation
FRERUN	Zeitzählung kann nur über den Gate-Eingang gesteuert werden INP A und INP B ohne Funktion	MODE	Ausgangsoperation(siehe auch unter 18.)
AUTO	Der Zeitzähler wird durch ein RESET (auf Null bei addierenden Ausgangsoperationen, auf Vorwahl 2 bei subtrahierenden Ausgangsoperationen) zurückgesetzt und wieder gestartet. Bei addierenden Ausgangsoperationen wird bei Erreichen der Vorwahl 2 , bei subtrahierenden Ausgangsoperationen bei Erreichen von Null die Zeitmessung gestoppt. Ein RESET während der Zeitzählung stoppt diese ebenfalls.INP A und INP B ohne Funktion.	ADD	Addierende ZählungAusgänge aktiv bei Zählerstand > VorwahlwertReset auf Null
i	Bei AUTO keine Ausgangsoperationen mit automatischer Wiederholung.	SUD	Subtrahierende ZählungAusgang 1 aktiv bei Zählerstand < Vorwahlwert 1Ausgang 2 aktiv bei Zählerstand < 0Reset auf Vorwahlwert 2
		ADJAR	Addierende Zählung mit automatischem ResetAusgang 1 aktiv bei Zählerstand > Vorwahlwert 1Ausgang 2 (Wischsignal) aktiv bei Zählerstand = Vorwahlwert 2Automatischer Reset auf Null bei Zählerstand = Vorwahlwert 2Reset auf Null
MP.INP.1	Benutzereingang 1
MP.INP.2	Benutzereingang 2	SUBAR	Subtrahierende Zählung mit automatischem Reset
LATCH	Anzeige wird beim Aktivieren des MPI-Eingangs „eingefroren“ und bleibt solange „eingefroren“ bis der MPI-Eingang deaktiviert wird. Intern zählt der Zeitvorwahlzähler weiter.		Ausgang 1 aktiv bei Zählerstand < Vorwahlwert 1Ausgang 2 (Wischsignal) aktiv bei Zählerstand = 0Automatischer Reset auf Vorwahl 2 bei Zählerstand = 0Reset auf Vorwahlwert 2
TEACH	Beim Aktivieren des MPI-Eingangs wird der aktuelle Zählerstand für die gerade angewählte Vorwahl als neuen Vorwahlwert übernommen(Siehe auch unter 8.2.2)	ADJBAT	Addierende Zählung mit automatischem Reset und BatchzählerAusgang 2 (Wischsignal) aktiv bei Hauptzähler = Vorwahlwert 2Automatischer Reset auf Null bei Hauptzähler = Vorwahlwert 2Batchzähler zählt die Anzahl der automatischen Wiederholungen von Vorwahl 2Ausgang 1 aktiv bei Batchzähler
SET	Beim Aktivieren des MPI-Eingangs wird der Zeitvorwahlzähler auf den Wert vom Parameter SETPT gesetzt.(Siehe auch unter 8.3)

SUBBAT

≥ Vorwahl 1

Manueller Reset setzt beide Zähler auf Null

Elektrischer Reset setzt nur Hauptzähler auf Null

Subtrahierende Zählung mit automatischem Reset und Batchzähler

Ausgang 2 (Wischsignal) aktiv bei Hauptzähler = Null

Automatischer Reset auf

Vorwahlwert 2 bei Hauptzähler = Null

Batchzähler zählt die Anzahl der automatischen Wiederholungen von Vorwahl 2

Ausgang 1 aktiv bei Batchzähler

Vorwahl 1

Manueller Reset setzt

Hauptzähler auf Vorwahlwert2, Batchzähler auf Null

Elektrischer Reset setzt nur

Hauptzähler auf Vorwahlwert 2

ADITOT

Addierende Zählung mit automatischem Reset und Gesamtsummenzähler

Ausgang 2 (Wischsignal) aktiv bei Hauptzähler = Vorwahlwert 2

Automatischer Reset auf Null bei Hauptzähler = Vorwahlwert 2

Gesamtsummenzähler zählt alle

Zählimpulse vom Hauptzähler Ausgang 1 aktiv bei

Gesamtsummenzähler > Vorwahlwert 1

Manueller Reset setzt beide Zähler auf Null

Elektrischer Reset setzt nur Hauptzähler auf Null

SUBTOT

Subtrahierende Zählung mit automatischem Reset und Gesamtsummenzähler

Ausgang 2 (Wischsignal) aktiv bei Hauptzähler = Null

Automatischer Reset auf

Vorwahlwert 2 bei Hauptzähler = Null

Gesamtsummenzähler zählt (sub von Vorwahlwert 1) alle

Zählimpulse vom Hauptzähler Ausgang 1 aktiv bei

Gesamtsummenzähler < Null

Manueller Reset setzt beide

Zähler auf die Vorwahlwerte

Elektrischer Reset setzt nur Hauptzähler auf Vorwahlwe

TRAIL

Schleppvorwahlbetrieb

Vorwahl1 wird bei Veränderung des Vorwahlwerts 2 automatisch

nachgezogen.

Reset auf Null

Schleppvorwahlbetrieb mit automatischem Reset

Vorwahl1 wird bei Veränderung des Vorwahlwerts 2 automatisch nachgezogen.

Automatischer Reset auf Null bei Hauptzähler = Vorwahlwert 2.

7.8.5.3 Untermenu zur Konfiguration

CONFIG.

Untermenu zur Anpassung der Zeitbereiche und Anzeige

T.MODE SEC

Zeiteinheit

Sekunden.

Dezimalpunkteinstellung bestimmt die Auflösung

MIN

Minuten

Dezimalpunkteinstellung bestimmt die Auflösung

HOUR

Stunden

Dezimalpunkteinstellung bestimmt die Auflösung

HHMMSS

Std. Min. s

DP

Dezimalpunkteinstellung

(legt die Auflösung fest)

0		k	e	i	n	e
0	.	0		1		Dezimalstelle
0	.	0	0	2		Dezimalstellen
0.0	00	3		Dezimalstelen

SETPT

Setzwert

Setzwert von 000000 bis 999999 einstellbar. Ein zuvor programmierter Dezimalpunkt wird angezeigt

7.8.5.4 Untermenu für Rücksetzmode

RESMOD.

Untermenu zur Einstellung des Rücksetzmode

RESMOD MANEL

Rücksetzmode

manuelle Rückstellung (Reset-Taste) und elektrische Rückstellung (Reset-Eingang)

NORES

keine Rückstellung möglich (Reset-Taste und Reset-Eingang gesperrt)

ELRES

nur elektrische Rückstellung

MANRES

möglich (Reset-Eingang)

nur manuelle Rückstellung möglich (Reset-Taste)

Elektrische Rückstellung:

Setzt immer nur den Hauptzähler zurück.

Manuelle Rückstellung:

Setzt Hauptzähler (ACTUAL) und Nebenzähler (BATCH oder TOTAL) zurück, wenn sich der Wert des Hauptzählers oder der Wert eines Nebenzählers in der Anzeige befindet.

7.8.5.5 Untermenu für Vorwahl 1

PRES.1

Untermenu Vorwahl 1

Vorwahl 1 Ein/Aus

Vorwahl 1 ein

Vorwahl 1 aus und ohne Funktion

Ausgangssignal

add. Ausgangsoperationen: Dauersignal am Ausgang1, wird bei Zählerstand ≥ Vorwahl 1 aktiv sub. Ausgangsoperationen: Dauersignal am Ausgang 1, wird bei Zählerstand ≤ Vorwahl 1 aktiv

add. Ausgangsoperationen: Dauersignal am Ausgang1, wird bei Zählerstand ≥ Vorwahl 1 passiv

sub. Ausgangsoperationen: Dauersignal am Ausgang 1, wird bei Zählerstand ≤ Vorwahl 1 passiv

add. Ausgangsoperationen: Wischsignal am Ausgang1, wird bei Zählerstand ≥ Vorwahl 1 aktiv. (Aktivierung nur in positiver Richtung)

sub. Ausgangsoperationen: Wischsignal am Ausgang 1, wird bei Zählerstand ≤ Vorwahl 1 aktiv (Aktivierung nur in negativer Richtung)

add. Ausgangsoperationen: Wischsignal am Ausgang1, wird bei Zählerstand > Vorwahl 1 passiv. (Deaktivierung nur in positive Richtung)

sub. Ausgangsoperationen: Wischsignal am Ausgang 1, wird bei Zählerstand ≤ Vorwahl 1

- 0 - - 0 -

passiv. (Deaktivierung nur in negativer Richtung).

add. Ausgangsoperationen: Wischsignal am Ausgang1, wird bei positiver Richtung und Zählerstand > Vorwahl 1 aktiv und anschließend bei negativer Richtung und Zählerstand <_ Vorwahl 1 aktiv sub. Ausgangsoperationen: Wischsignal am Ausgang 1, wird bei negativer Richtung und Zählerstand < Vorwahl 1 aktiv und anschließend bei positiver Richtung und Zählerstand >_ Vorwahl 1 aktiv

-U-U

add. Ausgangsoperationen: Wischsignal am Ausgang1, wird bei positiver Richtung und Zählerstand ≥ Vorwahl 1 passiv und anschließend bei negativer Richtung und Zählerstand ≤ Vorwahl 1 passiv sub. Ausgangsoperationen: Wischsignal am Ausgang 1, wird bei negativer Richtung und Zählerstand < Vorwahl 1 passiv und anschließend bei positiver Richtung und Zählerstand ≥ Vorwahl 1 passiv

T.OUT I 00.0 I

Dauer Wischsignal Ausgang 1 einstellbar von 00.01 bis 99.99 s. Wischsignal wird nachgetriggert

7.8.5.6 Untermenu für Vorwahl 2

Ausgangssignal

add. Ausgangsoperationen: Dauersignal am Ausgang2, wird bei Zählerstand >= Vorwahl 2 aktiv sub. Ausgangsoperationen: Dauersignal am Ausgang 2, wird bei Zählerstand < Null aktiv

add. Ausgangsoperationen: Dauersignal am Ausgang2, wird bei Zählerstand > Vorwahl 2 passiv sub. Ausgangsoperationen: Dauersignal am Ausgang 2, wird bei Zählerstand < Null passiv

add. Ausgangsoperationen: Wischsignal am Ausgang2, wird bei Zählerstand > Vorwahl 2 aktiv (Aktivierung nur in positiver Richtung). sub. Ausgangsoperationen:

Wischsignal am Ausgang 2, wird bei Zählerstand ≤ Null aktiv (Aktivierung nur in negative Richtung)

add. Ausgangsoperationen: Wischsignal am Ausgang2, wird bei Zählerstand ≥ Vorwahl 2 passiv (Deaktivierung nur in positive Richtung) sub. Ausgangsoperationen: Wischsignal am Ausgang 2, wird bei Zählerstand ≤ Null passiv (Deaktivierung nur in negative Richtung).

add. Ausgangsoperationen: Wischsignal am Ausgang2, wird bei positiver Richtung und Zählerstand ≥ Vorwahl 2 aktiv und anschließend bei negativer Richtung und Zählerstand ≤ Vorwahl 2 aktiv sub. Ausgangsoperationen: Wischsignal am Ausgang 2, wird bei negativer Richtung und Zählerstand < Null aktiv und anschließend bei positiver Richtung und Zählerstand ≥ Null aktiv

add. Ausgangsoperationen: Wischsignal am Ausgang2, wird bei positiver Richtung und Zählerstand ≥ Vorwahl 2 passiv und anschließend bei negativer Richtung und Zählerstand ≤ Vorwahl 2 passiv sub. Ausgangsoperationen: Wischsignal am Ausgang 2, wird bei negativer Richtung und Zählerstand ≤ Null passiv und anschließend bei positiver Richtung und Zählerstand ≥ Null passiv

Dauer Wischsignal Ausgang 2 einstellbar von 00.01 bis 99.99 s. Wischsignal wird nachgetriggert

Aktiv: Relais werden bei Erreichen des Vorwahlwerts angesteuert. Passiv: Relais wird bei Erreichen des Vorwahlwerts spannungslos.

Gestartete Wischzeiten werden über einen RESET nicht abgebrochen.

8 Betrieb

8.1 Anzeige im Betrieb umschalten

t = 2 sec

Durch einmaliges Betätigen der Taste AB bzw. Taste AUF wird für 2 s die Bezeichnung der momentan angewählten Anzeigefunktion angezeigt. Wird innerhalb dieser Zeit die Taste AB bzw. Taste AUF ein zweites mal betätigt, so wird zur nächsten bzw. zur vorherigen Anzeigefunktion gewechselt. Bestätigt wird dies durch eine 2 s lange Anzeige der neuen Bezeichnung. Nach 2 s wird der entsprechende Zahlenwert der angewählten Anzeigefunktion angezeigt.

Hauptzähler

Batchzähler

ACTUAL BATCH TOTAL PRES.1 PRES.2

Gesamtsummenzähler

Vorwahl 1

Vorwahl 2

8.2 V o r w a h l

8.2.1 Einstellung über die Tastatur

Mit Taste AB bzw. Taste AUF die zu ändernde Vorwahl PRES1 oder PRES2 anwählen (siehe 8.1).

Mit der Taste RECHTS oder Taste LINKS Dekade wählen.

⇒ E n t s p r e c h e blinkt

Mit der Taste AUF oder mit der Taste AB den Zahlenwert einstellen.

Durch Betätigen der ENTER-Taste oder nach Ablauf von 2 s wird die aktuelle Einstellung übernommen.

Vorwahleinstellung ist gesperrt, wenn die Verriegelungsfunktion für die Vorwahlen aktiv ist (Parameter LOC.INP auf PRESET oder PRG.PRE und Tastaturverriegelungseingang LOCK aktiv).

8.2.2 Teach-Funktion

1. Im Programmiermenu MPI-Eingang 1 oder MPI-Eingang 2 (MP.INP.1 / MP.INP.2) auf TEACH programmieren
2. Im Betriebsmode die zu ändernde Vorwahl PRES1 oder PRES2 anwählen
3. Im Betriebsmode MPI-Eingang 1 oder MPI-Eingang 2 (NPN oder PNP-Eingangslogik) kurzzeitig aktivieren

→ der aktuelle Zählerstand wird als neuer Vorwahlwert übernommen

Siehe auch 9. Fehlermeldungen

Der Vorwahlwert kann anschließend weiter mit den Dekadentastern geändert werden. Ist Vorwahleinstellung gesperrt (siehe Hinweis 8.2.1), dann ist die Teach-Funktion ebenfalls gesperrt.

8.2.3 Teachen bei Schleppvorwahl

Bei programmierter Schleppvorwahl (TRAIL oder TR.AR) kann der Wert für Vorwahl 2 über die Tastatur oder über die Teach-Funktion eingestellt werden.

Für Vorwahl 1 muss der Wert weiterhin über die Tastatur eingestellt werden. Hier ist die Teach-Funktion ausgeschaltet.

Bei den Ausgangsoperationen ADD.BAT, SUB.BAT, ADD.TOT, SUB.TOT, TRAIL und TR.AR ist für Preset1 die Teach-Funktion nicht vorhanden.

8 . 3 S e t z - F

Impulszähler und Zeitzähler können über die Setzfunktion auf einen Wert voreingestellt werden.

1. Im Programmiermenu MPI-Eingang 1 oder MPI-Eingang 2 (MP.INP1 / MP.INP2) auf SET programmieren
2. Im Programmiermenu Parameter SETPT auf gewünschten Wert einstellen
3. Im Betriebsmode MPI-Eingang 1 oder MPI-Eingang 2 (NPN oder PNP-Eingangslogik) kurzzeitig aktivieren

⇒ Impulszähler bzw. Zeitzähler wird bei add. Ausgangsoperationen auf den Wert von SETPT voreingestellt, bei sub. Ausgangsoperationen auf die Differenz von Vorwahl 2 und den Wert von SETPT

Siehe auch 9. Fehlermeldungen

8.4 V o r e i n g

Hinweis Es sind drei Parametersätze fest hinterlegt, die bei Bedarf angepasst werden können. Bei jedem Bestätigen der Parametersätze werden alle Parameter auf die in der Tabelle aufgeführten Werte zurückgesetzt.

8.4.1 Einstieg zur Defaulteinstellung

Taste LINKS und Taste RECHTS für 3 s gleichzeitig drücken

In der Anzeige erscheint im Wechsel die Sicherheitsabfrage

Mit der ENTER-Taste kann die Defaulteinstellung wieder verlassen werden.

Mit der Taste AUF oder mit der Taste AB wird die Weiterführung in der Defaulteinstellung gewählt.

In der Anzeige erscheint die Sicherheitsabfrage YES

Einstieg in das Defaultmenue durch Betätigung der ENTER-Taste

In der Anzeige erscheint der zuletzt programmierte Parametersatz

8.4.2 Anwahl der Parametersätze

Mit der Taste AUF und Taste AB werden die Parametersätze angewählt

Voreinstellung Parametersatz 1 Voreinstellung Parametersatz 2 Voreinstellung Parametersatz 3

8.4.3 Übernehmen der Einstellung

Mit der ENTER-Taste wird die aktuelle Einstellung übernommen und in den Betriebsmode zurückgeschaltet.

In der Anzeige wird für 2 s der Text SAVE angezeigt

8.4.4 Tabelle Parametersätze

P .	S E T 1		P . S
HLP.TXT. ON	ON	ON
SL.LANG.	E	N	E
FUNCT C O	U N	T C	O U N
INP.POL. P	N	P	P N
FILTER ON	OFF	OFF
COUNT C N	T . D I	R U P . D N
MP.INP.1 L	A T C H		L ATC
MP.INP.2	TEACH	SET	TEACH
LOC.INP.	PROG	PROG	PROG
MODE	ADD	SUB	TRAIL
FACTOR	01.0000	01.0000	01.0000
DIVISO.	01.0000	01.0000	01.0000
DP	0	0	0.00
SETPT.	000000	000000	0000.00
RES.MOD.	MAN.EL	MAN.EL	MAN.EL
PRES.1	ON	ON	ON
PR.OUT1
T.OUT1		00.10
PR.OUT2
T.OUT2		00.10	00.10

9 Fehlermeldung

Err 1	Setzwert ≤ 0 nicht erlaubt
Err 2	Setzwert ≥ Preset 2 nicht erlaubt
Err 3	negativer Teachwert für Preset 1 nicht zugelassen
Err 4	Null oder negativer Teachwert für Preset 2 nicht zugelassen
Err 45	EEPROM-Fehler

10 Anschlussbelegung

123456739 1011121314151617

10.1 Signal- und Steuereingänge

E	Nr	Bennennung	S	E	Funktion
N	1	INP A			Signaleingang A
	2	INP B	E	N	Signaleingang B
T	3	RESET	U	N T	Rücksetzeingang
	4	LOCK	P	N	Tastaturverriegelung
Q	5	GATE			Toreingang
	6 U	MPI D			Benutzereingang 1
H	7	MPI 2 E	T		Benutzereingang 2
	8	AC: 24 VDC/80 mA			Sensorversorgungs-Spannung
	9	DC: Ub durchgeschleift
	9	GND (0 VDC)			GemeinsamerAnschluss Signal-und Steuereingänge

Nr	Bennennung	S	E	Funktion
1	INP A			Signaleingang A
2	INP B	E	N	Signaleingang B
3	RESET	U	N T	Rücksetzeingang
4	LOCK	P	N	Tastaturverriegelung
5	GATE			Toreingang
6 U	MPI D			Benutzereingang 1
7	MPI 2 E	T		Benutzereingang 2
8	AC: 24 VDC/80 mA			Sensorversorgungs-Spannung
	DC: UB durchgeschleift
9	GND (0 VDC)			GemeinsamerAnschluss Signal-und Steuereingänge

10.2 Spannungsversorgung und Ausgänge

Nr	Benennung	Funktion
10	Relaiskontakt C.2	Ausgang 2
11	Relaiskontakt N.O.2
12	Relaiskontakt N.C.2
13	Relaiskontakt C.1	Ausgang 1
14	Relaiskontakt N.O.1
15	Relaiskontakt N.C.1
16	AC: 100...240 V AC ± 10% N~DC: 10..30 VDC	Spannungs-versorgung
17	AC: 100...240 V AC ± 10% L~DC: GND (0 VDC)	Spannungs-versorgung

11 Technische Daten

11.1 Allgemeine Daten

Anzeige	6-stellige, 14-Segment-LED
Ziffernhöhe	14 mm
Übersteuerung/	Blinken, 1 s, Zähler verliert bis
Untersteuerung	1 Dekade keine Impulse
Datensicherung	> 10 Jahre
Bedienung	5 Tasten

11.2 Impulszähler

Zählfrequenz max. 55 kHz (siehe unter 14. Frequenzen typ.)

Ansprechzeit der Ausgänge:

Add;Sub;Trail < 13 ms

bei automatischer Wiederholung < 13 ms

A/B ; (A-B)/A < 34 ms

1 1 . 3 T a c h o / F r e1 q1 u. e7 n S p ä h m l n e u r n g s

Frequenzbereich 0,01 Hz bis 65 kHz (siehe unter 14. Frequenz typ.)

Messpinzip ≤ 76.3 Hz Periodendauer

76.3 Hz Torzeit Torzeit ca. 13,1 ms

Messfehler < 0,1% je Kanal

Ansprechzeit der Ausgänge:

1-Kanal-Betrieb < 100 ms @ 40 kHz < 350 ms @ 65 kHz

2-Kanal-Betrieb < 150 ms @ 40 kHz < 600 ms @ 65 kHz

1 1 . 4 Zeit zähle

Sekunden 0.001 s ... 999 999 s

Minuten 0.001 min ... 999 999 min

Stunden 0.001 h 999 999 h

kleinste messbare Zeit 500μs

Messfehler < 100 ppm

Ansprechzeit der Ausgänge: < 13 ms

11.5 Signal- und Steuereingänge

SELV Kreise, Reinforced / doppelte Isolierung Polarität: programmierbar NPN/PNP für alle Eingänge gemeinsam

Eingangswiderstand 5 kΩ

Impulsform beliebig

Schaltpegel bei AC-Versorgung:

HTL-Pegel Low: 0 ... 4 VDC High: 12 ... 30 VDC

4...30 V DC-Pegel Low: 0 ... 2VDC High: 3,5 ... 30 VDC

Schaltpegel bei DC-Versorgung:

HTL-Pegel Low: 0 ... 0,2 x UB High: 0,6 x UB ... 30 VDC

4...30 V DC-Pegel Low: 0 ... 2 VDC High: 3,5 ... 30 VDC

Mindestimpulsdauer des Reseteingangs: 1 ms

Mindestimpulsdauer der Steuereingänge: 10 ms

11.6 Ausgänge

Ausgang 1 / Ausgang 2

Relais mit Wechselkontakt

Vorgeschriebene Absicherung: 3A

Schaltspannung max. 250 VAC/ 150 VDC

Schaltstrom max. 3 A AC/ DC min. 30 mA DC

Schaltleistung max. 750 VA/ 90 W

Die Maximalen Werte dürfen auf keinen Fall überschritten werden!

Mechanische Lebensdauer (Schaltspiele) 20x10 ^6

Anzahl der Schaltspiele bei 3 A/250 V AC 5x10 ^4

Anzahl der Schaltspiele bei 3 A/30 V DC 5x10 ^4

AC-Versorgung: 100 ... 240 V AC / max. 11 VA 50/60 Hz, Toleranz ± 10%

Absicherung extern: T 0,1 A

DC-Versorgung: 10 ... 30 V DC/ max. 5,5 W mit Verpolschutz,

Absicherung extern T 0,25 A

1 1 . 8 Sensorver

(Spannungsausgang für externe Sensoren)

SELV Kreise, Reinforced / doppelte Isolierung

bei AC-Versorgung: 24 V DC ±15%, 80 mA

bei DC-Versorgung: max. 80 mA, angeschlossene

Spannungsversorgung ist durchverbunden.

0 0 m i n . 0 1 s ... 1 1 . 9 K l i m a t i s c h

Betriebstemperatur: -20°C .. +65°C

Lagertemperatur: -25°C .. +75°C

Luftfeuchtigkeit: r.F. 93% bei +40°C, nicht betauend

Höhe: bis 2000 m

11.10 EMV

Störfestigkeit: EN 61000-6-2

mit geschirmten Signal- und Steuerleitungen

Störaussendung: EN 55011 Klasse B

11.11 Gerätesicherheit

Auslegung nach: EN 61010 Teil 1

Schutzklasse: Schutzklasse 2 (frontseitig)

nur die Frontseite ist Bedienerberührbar eingestuft.

Einsatzgebiet: Verschmutzungsgrad 2 Überspannungskategorie II

Isolation:

Front: Doppelte Isolierung,

Rückseite: Basisisolierung,

Signaleingänge und

Sensorversorgung: SELV

11.12 Mechanische Daten

Gehäuse: Schalttafeleinbaugehäuse nach DIN 43 700, RAL 7021

Abmessungen: 96 x 48 x 102 mm

Schalttafelausschnitt 92 ^+0,8 x 45 ^+0,6 m m

Einbautiefe: ca. 92 mm inkl. Klemmen

Gewicht: ca. 180 g

Schutzart: IP 65 (frontseitig, nur Gerät)

Gehäusematerial: Polycarbonat UL94 V-2

Vibrationfestigkeit: 10 - 55 Hz / 1 mm / XYZ

EN 60068-2-6 30 min in jede Richtung

Schockfestigkeit:

EN 60068-2-27 100G / XYZ

3 mal in jede Richtung

EN 60068-2-29 10G / 6 ms/ XYZ

2000 mal in jede Richtung

11.13 Anschlüsse

Spannungsversorgung und Ausgänge:

Schraubklemme, 8-polig, RM5,00

Aderquerschnitt, max. 2,5 mm²

Signal- und Steuereingänge:

Schraubklemme, 9-polig, RM 3,50

Aderquerschnitt, max. 1,5 mm²

12 Lieferumfang

Vorwahlzähler

Spannbügel

Bedienungsanleitung

13 Bestellschlüssel

6.560.X1X.XX0

Eingangspegel 0 = Standardpegel (HTL) A = 4...30 V DC-Pegel Spannungsversorgung 0 = 100...240 V AC ± 10% 3 = 10 .. 30 VDC Ausgänge 0 = Relais Front

0 = Kübler-Ausführung

A = Neutrale Ausführung

14 Frequenzen (typ.)

HINWEIS: Schaltpegel der Eingänge

Schaltpegel bei AC-Versorgung:

HTL-Pegel Low: 0 .. 4 VDC

High: 12 .. 30 VDC

4...30 V DC-Pegel Low: 0 .. 2VDC

H i g h :

VDCSchaltpegel bei DC-Versorgung:

HTL-Pegel Low: 0 .. 0,2 x UB

High: 0,6 x UB .. 30 VDC

4...30 V DC-Pegel Low: 0 .. 2 VDC

High: 3,5 .. 30 VDC

14.1 Impulszähler

HTL-Pegel, Signalform Rechteck 1:1

AC-Versorgung typ.Low 2,5 V t y p .

DC-Versorgung 12V typ.Low 2 V

t y p.

DC-Versorgung 24V typ.Low 2,5 V

t y p .

	Add Sub Trail	AddAr SubAr AddBat SubBat TrailAr	AddTot SubTot
Cnt.Dir	55 kHz 2	6 kHz 2	5 kHz
Up.Dn ; Up.Up 29 kHz 2,6 kHz 2,5 kHz
Quad ; Quad 2 28 kHz 1,2 kHz 1,1 kHz
Quad 4	18 kHz 1	1 kHz 0	8 kHz
A/B ; (A-B)/A	29 kHz

4...30 V DC-Pegel, Signalform Rechteck 1:1

typ. Low 1,0 V

typ. High 4,0 V

	Add Sub Trail	AddAr SubAr AddBat SubBat TrailAr	AddTot SubTot
Cnt.Dir	9 kHz	2,5 kHz 2	2 kHz
Up.Dn ; Up.Up	9 kHz	2,5 kHz	2,2 kHz
Quad ; Quad 2	9 kHz	1,1 kHz	1,1 kHz
Quad 4	9 kHz	1,1 kHz	0,9 kHz
A/B ; (A-B)/A	9 kHz

14.2 Frequenzzähler

HTL-Pegel, Signalform Rechteck 1:1

AC-Versorgung typ. Low 2,5 V

t y p . DC-Versorgung 12V typ. Low 2 V t y p . DC-Versorgung 24V typ. Low 2,5 V t y p .

4...30 V DC-Pegel, Signalform Rechteck 1:1

15 Eingangsarten Impulszählung

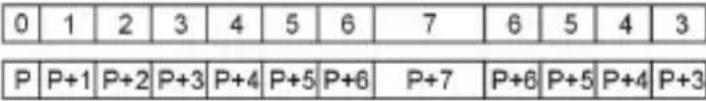

Funktion DiagrammHinweis: Wenn GATE-Eingang aktiv keine ZählungP = Preset (Vorwahlwert)		PNP: Zählung bei steigender FlankeNPN: Zählung bei fallender Flanke
CNT.	DIRINPA INPB ADD SUB		np A: Zähleingangnp B: ZählrichtungAdd: Anzeige 0 --> VorwahlSub: Anzeige Vorwahl -> 0
UP.DN	INPA INPB ADD SUB		np A: Zähleingang addnp B: Zähleingang subAdd: Anzeige 0 --> VorwahlSub: Anzeige Vorwahl -> 0
UP.UP	INPA INPB ADD		np A: Zähleingang 1 addnp B: Zähleingang 2 addAdd: Anzeige 0 --> Vorwahl
QUAD	INPA INPB ADD SUB		A 90° Bnp A: ZähleingangZählung an einer Flankenp B: Umkehr der RichtungAdd: Anzeige 0 --> VorwahlSub: Anzeige Vorwahl -> 0
QUAD2	INPA INPB ADD SUB		A 90° Bnp A: ZähleingangZählung bei steigender undfallender Flankenp B: Umkehr der RichtungAdd: Anzeige 0 --> VorwahlSub: Anzeige Vorwahl -> 0
Funk t	ion DiagrammHinweis: Wenn GATE-Eingang aktiv keine Zählung		PNP: Zählung bei steigender FlankeNPN: Zählung bei fallender Flanke
QUAD4	INPA INPB ADD SUB		A 90° BInp A: ZähleingangZählung bei steigender und fallender FlankeInp B: ZähleingangZählung bei steigender und fallender Flanke, Umkehr der RichtungAdd: Anzeige 0 --> VorwahlSub: Anzeige Vorwahl -> 0
A / B	INPA Counts A INPB Counts B Display		Inp A: Zähleingang 1Inp B: Zähleingang 2Formel:A / B
A % B	INPA Counts A INPB Counts B Display		Inp A: Zähleingang 1Inp B: Zähleingang 2Formel:(A - B)/A x100

16 Eingangsarten Zeitmessung

Funktion Diagramm			PNP: Zählung beisteigender FlankeNPN: Zählung bei fallender Flanke
INA.INB	INPA		Inp A: StartInp B: StopAdd: Anzeige 0 --> VorwahlSub: Anzeige Vorwahl -> 0
	INPB
	GATE
	ADD
	SUB
INB.INB	INPB		Inp A: ohne FunktionInp B: Start / StopAdd: Anzeige 0 --> VorwahlSub: Anzeige Vorwahl -> 0
	GATE
	ADD
	SUB
FREE.RN	GATE		Inp A: ohne FunktionInp B: ohne FunktionSteuerung der Zeitmessung nur über GATE-EingangAdd: Anzeige 0 --> VorwahlSub: Anzeige Vorwahl -> 0
	ADD
	SUB
AUTO	GATE		Inp A: ohne FunktionInp B: ohne FunktionSteuerung der Zeitmessung über RESET(manuell oder elektrisch)Add: Anzeige 0 --> VorwahlSub: Anzeige Vorwahl -> 0
	RESET
	PRESET
	ADD
	SUB

17 Eingangsarten Frequenzzähler

Funktion	Diagramm						PNP: Zählung bei steigender FlankeNPN: Zählung bei fallender Flanke
A	INPA Display	0	F_A0	F_A1	F_A2	0	x
		0	0	F_A0	F_A1	F_A2	0
A - B	INPA INPB Display	0	F_A0	F_A1	F_A2	0	x
		0	0	F_B0	F_B1	F_B2	x
		0	0	F_A0	F_A0 - F_B0	F_A1 - F_B1	-F_B2
A + B	INPA INPB Display	0	F_A0	F_A1	F_A2	0	x
		0	0	F_B0	F_B1	F_B2	x
		0	0	F_A0	F_AQ + F_BQ	F_A1 + F_B1	F_B2
QUAD	Inp A Inp B Display	0	0	F_A0	F_A1	F_A2	x
		0	0	f_A0	f_A1	f_A2	f_A3
		0	0	F_A0	F_A1	F_A2	-F_A3
A / B	INPA INPB Display	0	F_A0	F_A1	0	0	x
		0	0	F_B0	F_B1	F_B2	x
		0	0	0	F_A0/F_B0	F_A1/F_B1	0
A % B	INPA INPB Display	0	F_A0	F_A1	0	0	x
		0	0	F_B0	F_B1	F_B2	x
		0	0	100%	F_A0%F_B0	F_A1%F_B1	0

18 Ausgangsoperationen

Mode	e Di a g r a	m m	M o d e D
ADD		SUB
ADD.AR		SUB.AR
ADD.BAT		SUB.BAT
ADD.TOT		SUB.TOT

M o	d e D i a g r a m m
TRAIL
	RESET
	PR1
	PR2
	PR1
	COUNTER
	OUT P1Δ +/-PR1
	OUT P1Δ +PR1
	OUT P1Δ -PR1
	OUT P2
TR.AR
	RESET
	PR1
	PR2
	PR1
	COUNTER
	OUT P1Δ +/-PR1
	OUT P1Δ +PR1
	OUT P1Δ -PR1
	OUT P2

19 Hilfstexte

P R	O G	. N O K E I N E PROGRAMMIERU
P R	O G	. Y E S P R O G R A M M
LANGU. HA UPTMENUE SPRACHE AUSWAEHLEN
H L P .	T X T .	Y E S H I L F S T E X T E EIN
S L . L	A N G .	D E D E U T S C H
S L . L	A N G .	E N E N G L I S H
F U N	C T	. H A U P T M E N U E GRUNDFUN
F U N	C T	. C O U N T F U N K T I O N
F U N	C T	. T I M E R F U N K T I O N
FUNCT. TACHO FUNKTION FREQUENZZÄHLER / TACHOMETER
I N	P U	T H A U P T M E N U E
INP.POL.	PNP	EINGANGSPOLARITAET PNP
INP.POL.	NPN	EINGANGSPOLARITAET NPN
FILTER OFF	30H Z EINGANGSFILTER AUS
FILTER ON	30H Z EINGANGSFILTER EIN
CNT.INP.	CNT.DIR	ZAEHLUNG [A] MIT RICHTUNGSEINGANG [B]
CNT.INP.	UP.DN	DIFFERENZZAEHLUNG [A - B]
CNT.INP.	UP.UP	SUMMENZAEHLUNG [A + B]
CNT.INP.	QUAD	ZAEHLUNG MIT RICHTUNGSERKENNUNG
CNT.INP.	QUAD2	ZAEHLUNG MIT RICHTUNGSERKENNUNG / IMPULSVERDOPPLUNG
CNT.INP.	QUAD4	ZAEHLUNG MIT RICHTUNGSERKENNUNG / IMPULSVERVIERFACHUNG
CNT.INP.	A/B	RATIOZAEHLUNG [A/B]
CNT.INP.	A%B	DIFFERENZZAEHLUNG (A-B)/A in %
START	INA.INB	START EINGANG A / STOPP EINGANG B
START	INB.INB	START EINGANG B / STOPP EINGANG B
START	FRE.RUN	ZEITZAEHLER IM FREILAUFMODE
START	AUTO	ZEITZAEHLER IM AUTOSTOPPMODE
TAC.INP. A	EINKANALBETRIEB EINGANG A
TAC.INP. A-B DIFFERENZMESSUNG [A - B]
TAC.INP. A+B SUMMENMESSUNG [A + B]
TAC.INP.	QUAD	MESSUNG MIT RICHTUNGSERKENNUNG
TAC.INP.	A/B	RATIOMESSUNG [A/B]
TAC.INP. A%B DIFFERENZMESSUNG (A-B)/A in %
MP.INP._	LATCH	FUNKTION MP-EINGANG_ANZEIGESPEICHER
MP.INP._	TEACH	FUNKTION MP-EINGANG_ISTWERT ALS NEUER VORWAHLWERT
MP.INP._	SET	FUNKTION MP-EINGANG_SETZEN
LOC.INP.	PROG.	PROGRAMMIERUNG SPERREN
LOC.INP.	PRESET	VORWAHLEINSTELLUNG SPERREN
LOC.INP.	PRG.PRE.	PROGRAMMIERUNG UND VORWAHLEINSTELLUNG SPERREN
M O	D E	H A U P T M E N U E
M O	D E	A D D M O D E ADDIEREND
MODE ADDIAR MODE ADDIEREND MIT AUTO RESET
MODE	ADD.BAT	MODE ADDIEREND MIT AUTO RESET + BATCHZAEHLER
MODE	ADD.TOT	MODE ADDIEREND MIT AUTO RESET + GESAMTSUMMENZAEHLER
MODE TRAL	MODE ADDIEREND AUSGANG 1 SCHLEPPVORWAHL VON AUSGANG 2
MODE TR.AR	MODE ADDIEREND AUSGANG 1 SCHLEPPVORWAHL VON AUSGANG 2 MIT AUTO RESET
M O	D E	S U B M O D E SUBTRAHEREND

NG

KTION

M

ZEIT:

BI

MODE SUB	AR MODE	SUBTRAHIEREND MIT AUTO RESET
MODE	SUB.BAT	MODE SUBTRAHIEREND MIT AUTO RESET + BATCHZAEHLER
MODE SUB	TOT MODE	SUBTRAHIEREND MIT AUTO RESET + GESAMTSUMMENZAEHLER
C O N	F I G	H A U P T M E N U E A N Z E I G E
F A C	T O R	M U L T I P L I K A T I O N S F A K T
D I V I	S O	. D I V I S I O N S F A K T O
T. M O	D E	S E C Z E I T B E R E I C H SEKU
T . M	O D E	M I N Z E I T B E R E I C H MIN
T. M O	D E	H O U R Z E I T B E R E I C H S
T . M	O D E	H H . M M . S S ZEITBEREICH HH.MM.SS
T . M	O D E	S E C - 1 F R E Q U E N Z B E R
T . M	O D E	M I N - 1 F R E Q U E N Z B E R
D P		D E Z I M A L
SETPT.		SETZWERT
AVG	OFF	MITTELWERTBILDUNG AUS
AVG	AVG 2	MITTELWERTBILDUNG VON 2 MESSUNGEN
AVG	AVG 5	MITTELWERTBILDUNG VON 5 MESSUNGEN
AVG	AVG10	MITTELWERTBILDUNG VON 10 MESSUNGEN
AVG	AVG20	MITTELWERTBILDUNG VON 20 MESSUNGEN
START		ANLAUFVERZÖGERUNG [SEC]
WAIT 0	WARTEZEIT BIS ANZEIGE 0 [SEC]
RES.MOD.	NO.RES.	KEINE RESET FUNKTION
RES.MOD.	MAN.RES.	RESET UEBER RESET-TASTE
RES.MOD.	EL.RES.	RESET UEBER RESET-EINGANG
RES.MOD.	MAN.EL.	RESET UEBER RESET-TASTE ODER RESET-EINGANG
PRES. 1		HAUPTMENUE VORWAHL 1
PRES. 1	ON	VORWAHL 1 EIN
PRES. 1	OFF	VORWAHL 1 AUS
PR.OUT1	____ BIST	TABILES SIGNAL AN AUSGANG 1
PR.OUT1	____ BIST	TABILES SIGNAL AN AUSGANG 1
PR.OUT1	____	MONOSTABILES SIGNAL AN AUSGANG 1 AUS DER HAUPTZAEHLRICHTUNG
PR.OUT1	____	MONOSTABILES SIGNAL AN AUSGANG 1 AUS DER HAUPTZAEHLRICHTUNG
PR.OUT1	____	MONOSTABILES SIGNAL AN AUSGANG 1 AUS BEIDEN ZAEHLRICHTUNGEN
PR.OUT1	____ MON	OSTABILES SIGNAL AN AUSGANG 1 AUS BEIDEN ZAEHLRICHTUNGEN
T.OUT 1		EINSCHALTZEIT AUSGANG 1
PRES. 2		HAUPTMENUE VORWAHL 2
PR.OUT2	____ BIST	TABILES SIGNAL AN AUSGANG 2
PR.OUT2	____ BIST	TABILES SIGNAL AN AUSGANG 2
PR.OUT2	____	MONOSTABILES SIGNAL AN AUSGANG 2 AUS DER HAUPTZAEHLRICHTUNG
PR.OUT2	____	MONOSTABILES SIGNAL AN AUSGANG 2 AUS DER HAUPTZAEHLRICHTUNG
PR.OUT2	____	MONOSTABILES SIGNAL AN AUSGANG 2 AUS BEIDEN ZAEHLRICHTUNGEN
PR.OUT2	____ MON	OSTABILES SIGNAL AN AUSGANG 2 AUS BEIDEN ZAEHLRICHTUNGEN
T.OUT 2		EINSCHALTZEIT AUSGANG 2
END.PRG.	NO	PROGRAMMIERUNG WIEDERHOLEN
END.PRG.	YES	PROGRAMMIERUNG BEENDEN UND DATEN SPEICHERN

<

O

20 Maßbilder

Maße in mm [inch]

Schalttafelausschnitt:

45⁺⁰·⁵ [1.77⁺⁰.⁰²⁴] 92⁺⁰·⁸ [3.622⁺⁰.⁰³¹]

CODIX 560

Kublon 1 2 Codix+

Elektronischer Vorwahlzähler

mit zwei Vorwahlen

Hours 0.001 hrs . 999 999 hrs

H r s . M i n . S e c

99hrs.59min.59sec

Elektronischer Vorwahlzähler

mit zwei Vorwahlen

Elektronischer Vorwahlzähler

mit zwei Vorwahlen

Elektronischer Vorwahlzähler

mit zwei Vorwahlen
