Produkttyp	Standventilator
Marke	Emerio
Modell	FN114204.1
Stromversorgung	220-240 V ~ 50/60 Hz
Leistungsaufnahme	45 W
Maximaler Luftdurchsatz	34,7 m³/min
Servicewert	0,881 (m³/min)/W
Geräuschpegel	55,6 dB(A)
Maximale Luftgeschwindigkeit	2,1 m/s
Anzahl der Geschwindigkeitsstufen	3 (niedrig, mittel, hoch)
Oszillationsfunktion	Ja, mit Druckknopf
Höhenverstellbar	Ja, durch Teleskoprohr
Schutzgitter	Vorne und hinten, abnehmbar
Montage erforderlich	Ja, Anleitung beigelegt
Hauptmaterial	Kunststoff und Metall
Reinigung	Feuchtes Tuch, nicht eintauchen
Sicherheit	Keine Gegenstände in die Gitter stecken
Garantie	2 Jahre
Recycling	Entspricht WEEE (Richtlinie 2012/19/EU)
Staubschutz	Gitter regelmäßig reinigen

Häufig gestellte Fragen - FN114204.1 Emerio

Wie baue ich den Ventilator zusammen?

Montieren Sie zuerst das Kreuzfußgestell, indem Sie die vier Schrauben festziehen. Befestigen Sie die Stange am Fuß und setzen Sie die Kappe ein. Ziehen Sie das Einstellrohr auf die gewünschte Höhe und ziehen Sie den Ring fest. Befestigen Sie das Ventilatorgehäuse mit der Fixierschraube. Montieren Sie das hintere Schutzgitter mit der Mutter, dann die Flügel (Mutter gegen den Uhrzeigersinn drehen) und schließlich das vordere Gitter mit dem Befestigungsring.

Wie viele Geschwindigkeitsstufen hat der Ventilator?

Der Ventilator verfügt über 3 Geschwindigkeitsstufen: niedrig (1), mittel (2) und hoch (3), die über Drucktasten gesteuert werden. Drücken Sie jeweils nur eine Taste, um das Bedienfeld nicht zu beschädigen.

Wie aktiviere ich die Oszillation?

Drücken Sie zum Aktivieren der Oszillation den Oszillationsknopf. Zum Stoppen ziehen Sie den Knopf nach oben. Die Oszillation verteilt die Luft im gesamten Raum.

Wie reinige ich den Ventilator?

Vor der Reinigung Gerät vom Netz trennen. Verwenden Sie ein feuchtes Tuch, um die Außenseite zu reinigen. Tauchen Sie das Gerät niemals in Wasser. Reinigen Sie die Lüftungsgitter regelmäßig mit einer trockenen Bürste oder einem Staubsauger, um Staubansammlungen zu vermeiden.

Was tun, wenn der Ventilator nicht angeht?

Überprüfen Sie zunächst, ob das Gerät an eine funktionierende Steckdose angeschlossen ist. Stellen Sie sicher, dass der Geschwindigkeitsschalter nicht auf 0 steht. Wenn das Problem weiterhin besteht, wenden Sie sich an den Emerio-Kundendienst. Versuchen Sie niemals, das Gerät selbst zu reparieren.

Kann ich den Ventilator im Freien verwenden?

Nein, dieser Ventilator ist nur für den Innenbereich bestimmt. Setzen Sie ihn nicht Regen, Feuchtigkeit oder extremen Temperaturen aus. Stellen Sie ihn auf eine ebene, trockene und hitzebeständige Oberfläche.

Ist der Ventilator laut?

Der Geräuschpegel beträgt 55,6 dB(A), was einer normalen Unterhaltung entspricht. Bei maximaler Geschwindigkeit kann es etwas lauter sein, bleibt aber für den Hausgebrauch dezent.

Wie stelle ich die Höhe des Ventilators ein?

Lösen Sie den Arretierring an der Stange, ziehen Sie das Einstellrohr nach oben oder unten auf die gewünschte Höhe und ziehen Sie den Ring wieder fest an, um die Position zu sichern.

Kann ich die Flügel selbst austauschen?

Ja, die Flügel sind abnehmbar. Lösen Sie die Befestigungsmutter der Flügel (gegen den Uhrzeigersinn) und nehmen Sie den Flügel ab. Um einen neuen einzusetzen, stecken Sie ihn auf die Achse, richten Sie die Nuten aus und ziehen Sie die Mutter fest. Stellen Sie sicher, dass das Gerät vor dem Eingriff vom Netz getrennt ist.

Wie hoch ist der Stromverbrauch des Ventilators?

Die Leistungsaufnahme beträgt 45 W (gemessener Wert 39,4 W nach ERP-Norm). Das entspricht einem Verbrauch von ca. 0,045 kWh pro Stunde bei voller Geschwindigkeit, was sehr sparsam ist.

BEDIENUNGSANLEITUNG FN114204.1 Emerio

Bedienungsanleitung – German ...... - 7 -

Mode d'emploi – French ...... - 14 -

Bruksanvisning – Swedish...... - 20 -

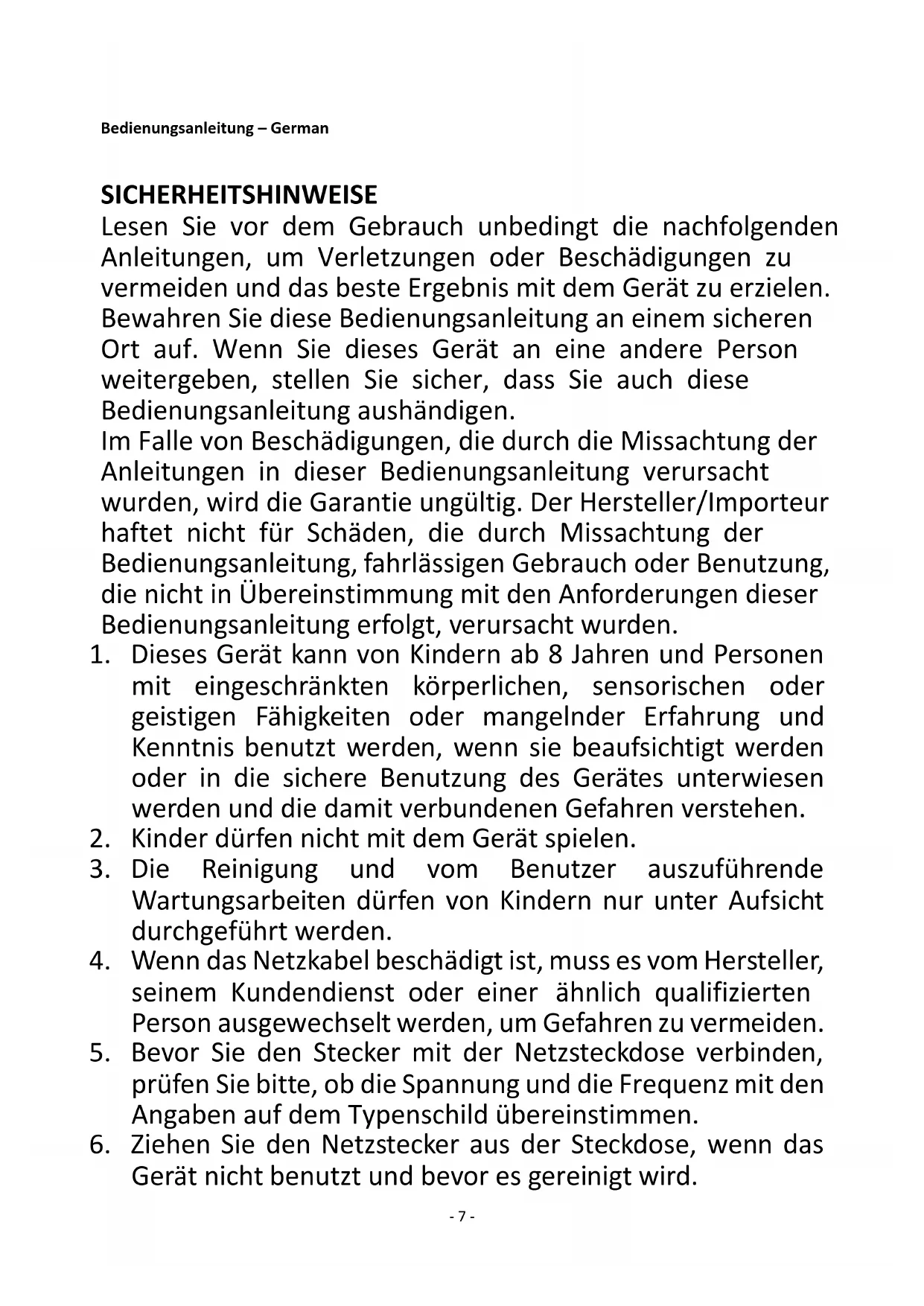

Lesen Sie vor dem Gebrauch unbedingt die nachfolgenden Anleitungen, um Verletzungen oder Beschädigungen zu vermeiden und das beste Ergebnis mit dem Gerät zu erzielen. Bewahren Sie diese Bedienungsanleitung an einem sicheren Ort auf. Wenn Sie dieses Gerät an eine andere Person weitergeben, stellen Sie sicher, dass Sie auch diese Bedienungsanleitung aushändigen.

Im Falle von Beschädigungen, die durch die Missachtung der Anleitungen in dieser Bedienungsanleitung verursacht wurden, wird die Garantie ungültig. Der Hersteller/Importeur haftet nicht für Schäden, die durch Missachtung der Bedienungsanleitung, fahrlässigen Gebrauch oder Benutzung, die nicht in Übereinstimmung mit den Anforderungen dieser Bedienungsanleitung erfolgt, verursacht wurden.

1. Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis benutzt werden, wenn sie beaufsichtigt werden oder in die sichere Benutzung des Gerätes unterwiesen werden und die damit verbundenen Gefahren verstehen.
2. Kinder dürfen nicht mit dem Gerät spielen.
3. Die Reinigung und vom Benutzer auszuführende Wartungsarbeiten dürfen von Kindern nur unter Aufsicht durchgeführt werden.
4. Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem Kundendienst oder einer ähnlich qualifizierten Person ausgewechselt werden, um Gefahren zu vermeiden.
5. Bevor Sie den Stecker mit der Netzsteckdose verbinden, prüfen Sie bitte, ob die Spannung und die Frequenz mit den Angaben auf dem Typenschild übereinstimmen.

6. Ziehen Sie den Netzstecker aus der Steckdose, wenn das Gerät nicht benutzt und bevor es gereinigt wird.

7. Achten Sie darauf, dass das Netzkabel nicht über scharfe Kanten hängt und halten Sie es von heißen Objekten und offenen Flammen fern.

8. Tauchen Sie das Gerät oder den Netzstecker nicht in Wasser oder andere Flüssigkeiten. Es besteht Lebensgefahr aufgrund von Stromschlag!
9. Um den Stecker aus der Steckdose zu entfernen, ziehen Sie am Stecker. Ziehen Sie nicht am Kabel.
10. Berühren Sie das Gerät nicht, wenn es ins Wasser gefallen ist. Ziehen Sie den Stecker aus der Steckdose, schalten Sie das Gerät aus und schicken Sie es an einen autorisierten Kundendienst zwecks Reparatur.
11. Den Netzstecker des Gerätes nicht mit einer nassen Hand aus der Steckdose ziehen oder mit der Steckdose verbinden.
12. Versuchen Sie unter keinen Umständen, das Gehäuse des Gerätes zu öffnen oder das Gerät selbst zu reparieren. Dies könnte einen Stromschlag verursachen.
13. Lassen Sie das Gerät während des Gebrauchs niemals unbeaufsichtigt.
14. Dieses Gerät ist nicht für den gewerblichen Gebrauch konzipiert.
15. Verwenden Sie das Gerät nur zu seinem bestimmungsgemäßen Zweck.
16. Wickeln Sie das Kabel nicht um das Gerät und knicken Sie es nicht.
17. Halten Sie das Gerät von Feuchtigkeit fern und schützen Sie es vor Spritzern.
18. Benutzen Sie das Gerät auf einer ebenen, trockenen und hitzebeständigen Fläche.
19. Lagern oder benutzen Sie das Gerät nicht im Freien.
20. Bewahren Sie das Gerät an einem trockenen, für Kinder unzugänglichen Ort (in seiner Verpackung) auf.

21. Stecken Sie niemals Finger oder andere Objekte durch das Ventilatorschutzgitter, wenn der Ventilator läuft.

22. Lassen Sie das Produkt niemals ohne das Ventilatorschutzgitter laufen, da es sonst zu schweren Verletzungen kommen könnte.

23. Das Gerät muss vor dem Gebrauch komplett zusammengebaut werden.
24. Achten Sie auf langes Haar! Es kann sich aufgrund der Luftwirbel im Ventilator verfangen.
25. Richten Sie den Luftstrom nicht über längere Zeit auf Personen.
26. Vergewissern Sie sich, dass der Ventilator ausgeschaltet und der Netzstecker gezogen ist, bevor Sie das Schutzgitter entfernen.

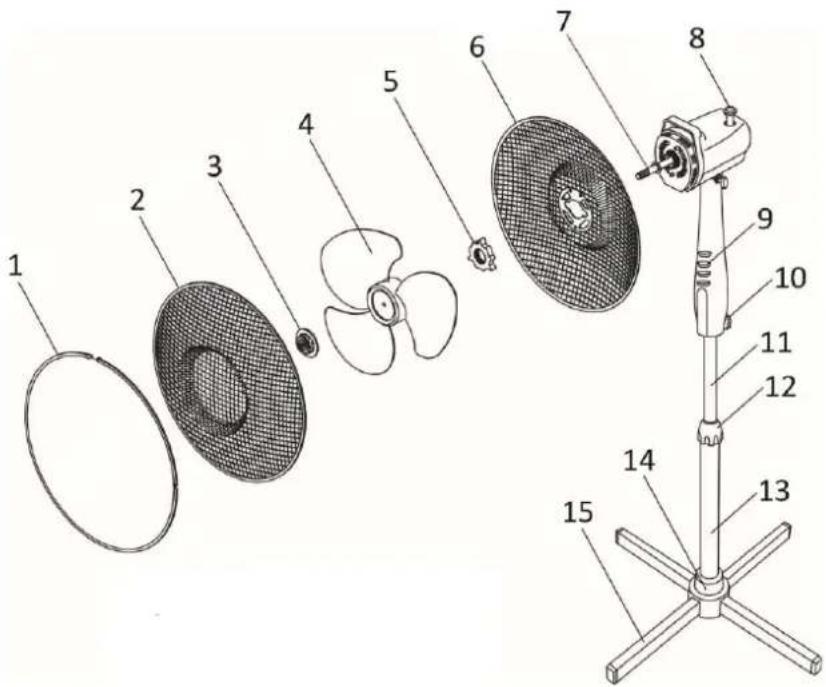

BEZEICHNUNG DER TEILE

1. Klemmring
2. Vorderes Schutzgitter
3. Befestigungsschraube für Ventilatorblatt
4. Ventilatorblatt
5. Schutzgitter-Befestigunsschraube
6. Hinteres Schutzgitter
7. Motorwelle
8. Knopf für Schwenkfunktion
9. Geschwindigkeitsschalter
10. Befestigungsschraube
11. Rohr zur Höheneinstellung
12. Feststellring
13. Standschaft
14. Abdeckung
15. Standsockel

** Bitte montieren Sie das Gerät vor der Benutzung ordnungsgemäß in der folgenden Reihenfolge.

1. Montage des Sockels

- Verbinden Sie die zwei Teile des Standfußes zu einem Kreuz.

• Drehen Sie die vier Schrauben aus dem Standfuß.

- Setzen Sie den Standschaft auf den Standfuß und befestigen Sie ihn mit den vier Schrauben.

- Schrauben Sie den Feststellring vom Standschaft. Schieben Sie die Abdeckung über den Standschaft auf den Fuß.

• Schrauben Sie den Feststellring wieder zurück.

1. Weitere Montage:

- Ziehen Sie das Rohr zur Höheneinstellung aus und befestigen Sie es mit der Feststellring.

- Verbinden Sie den Ventilatorkörper mit dem Rohr für die Höheneinstellung und befestigen Sie die Verbindung mit der Befestigungsschraube.

1. Montage des hinteren Schutzgitters

2. Entfernen Sie die Befestigungsschraube für Ventilatorblatt und die Schutzgitter-Befestigungsschraube von der Motorwelle.

3. Bringen Sie das hintere Schutzgitter an den zwei an der Vorderseite der Motorschale hervorstehenden Stiften an.

4. Ziehen Sie die Befestigungsschraube für das Schutzgitter im Uhrzeigersinn fest.

5. Anbringen des Ventilatorblatts

6. Führen Sie das Ventilatorblatt auf den Schaft. Achten Sie dabei darauf, dass das Blatt richtig auf den Vertiefungen des Schafts sitzt.

7. Ziehen Sie die am Schaft angebrachte Schraube fest. Bitte beachten: Die Schraube für das Ventilatorblatt muss gegen den Uhrzeigersinn gedreht werden.

8. Montage des vorderen Schutzgitters

9. Setzen Sie das vordere Schutzgitter auf das hintere Schutzgitter und befestigen Sie sie mit dem Klemmring. Achten Sie darauf, dass der Klemmring richtig auf dem Rand des Schutzgitters sitzt.

10. Ziehen Sie die Schraube am Klemmring an.

BETRIEBSANLEITUNG

1. Stecken Sie das Netzkabel in eine hierfür vorgesehene Steckdose.
2. Schwenkfunktion: Drücken Sie den Knopf für die Schwenkfunktion nach unten, wenn Sie möchten, dass der Ventilatorkopf hin- und herschwenkt. Ziehen Sie den Knopf für die Schwenkfunktion nach oben, wenn Sie möchten, dass der Ventilatorkopf stehen bleibt.
3. Der Ventilator wird durch Drücken der Knöpfe auf dem Bedienfeld eingeschaltet: 0 = Aus; 1 = niedrige Geschwindigkeit; 2 = mittlere Geschwindigkeit; 3 = hohe Geschwindigkeit.

ACHTUNG: Drücken Sie immer nur einen Knopf für die Geschwindigkeitskontrolle auf einmal. Falls zwei oder mehr der Knöpfe gleichzeitig gedrückt werden, kann dies zu einer dauerhaften Beschädigung des Schaltgehäuses führen!

REINIGEN

1. Schalten Sie das Gerät vor der Pflege bzw. dem Reinigen und nach jeder Benutzung aus und ziehen Sie das Netzkabel aus der Steckdose.
2. Tauchen Sie das Gerät niemals in Wasser ein (Gefahr eines Kurzschlusses)! Wischen Sie das Gerät zum Reinigen einfach nur mit einem feuchten Tuch ab und trocknen Sie es dann sorgfältig. Trennen Sie das Gerät immer erst vom Stromnetz!
3. Achten Sie darauf, dass sich am Lufteinlass- und Luftauslassgitter keine übermäßigen Staubablagerungen bilden und reinigen Sie diese gelegentlich mit einer trockenen Bürste oder einem Staubsauger.

TECHNISCHE DATEN

Betriebsspannung: 2 2 0-240V \~ 50/60Hz

Leistungsaufnahme: 45W

GARANTIE UND KUNDENSERVICE

Vor der Lieferung werden unsere Geräte einer strengen Qualitätskontrolle unterzogen. Wenn, trotz aller Sorgfalt, während der Produktion oder dem Transport Beschädigungen aufgetreten sind, senden Sie das Gerät zurück an den Händler. Zusätzlich zu den gesetzlichen Rechten hat der Käufer die Option, gemäß der folgenden Bedingungen Garantie zu fordern:

Wir bieten eine 2-Jahres-Garantie für das erworbene Gerät, beginnend am Tag des Verkaufs. Defekte, die aufgrund von unangemessenem Umgang mit dem Gerät entstehen und Störungen aufgrund von Eingriffen und Reparaturen Dritter oder das Montieren von nicht-Originalteilen werden nicht von dieser Garantie abgedeckt. Die Quittung immer aufbewahren, ohne Quittung wird jegliche Garantie ausgeschlossen. Bei Schäden durch Nichteinhalten der Bedienungsanleitung erlischt die Garantie, Wir sind für daraus resultierende Folgeschäden nicht haftbar. Für Materialschäden oder Verletzungen aufgrund falscher Anwendung oder Nichtbefolgen der Sicherheitshinweise sind wir nicht haftbar. Schäden an den Zubehörteilen bedeutet nicht, dass das gesamte Gerät kostenlos ausgetauscht wird. In diesem Fall kontaktieren Sie unseren Kundendienst. Zerbrochenes Glas oder Kunststoffteile sind immer kostenpflichtig. Schäden an Verbrauchsmaterialien oder Verschleißteilen, sowie Reinigung, Wartung oder Austausch der besagten Teile werden durch die Garantie nicht abgedeckt und sind deshalb kostenpflichtig.

UMWELTGERECHTE ENTSORGUNG

Wiederverwertung – Europäischen Richtlinie 2012/19/EG

Dieses Symbol zeigt an, dass das Produkt nicht zusammen mit Haushaltsabfällen entsorgt werden darf. Um Umwelt- und Gesundheitsschäden durch unkontrollierte Abfallentsorgung zu verhindern, bitte verantwortungsbewusst entsorgen, um die nachhaltige Wiederverwertung von Ressourcen zu

fördern. Nutzen Sie zur Rückgabe Ihres Altgeräts bitte die Rückgabe- und Sammelsysteme oder wenden Sie sich an den Händler bei dem Sie dieses Gerät erworben haben. Dieser kann das Gerät umweltschonend entsorgen.

Emerio B.V.

Zomervaart 1A

2033 DA Haarlem

The Netherlands

Customer service:

T: [phone]

E: [e-mail]

Kundeninformation:

T: [phone]

E: [e-mail]

Klantenservice:

T: [phone]

E: [e-mail]

ERP-Informationen (DE)

Lieferant: Emerio B.V.

Zomervaart 1A

2033 DA Haarlem

The Netherlands

Erklärt für das im Folgenden beschriebene Produkt:

Erforderliche Angaben

Informationen zur Angabe des FN-114204.1, auf das/die sich die Informationen beziehen: [Stand Ventilator]
Bezeichnung	Symbol	Wert	Einheit
Maximaler Volumenstrom	F	34,7	m3/min
Ventilator-Leistungsaufnahme	P	39,4	W
Serviceverhältnis	SV	0,881	(m3/min)/W
Leistungsaufnahme im Bereitschaftszustand	PSB	--	W
Ventilator-Schallleistungspegel	LWA	55,6	dB(A)
Maximale Luftgeschwindigkeit	c	2,1	m/s
Messnorm für die Ermittlung des Serviceverhältnisses	IEC 60879:2019 – Komfortventilatoren und Regler für den Hausgebrauch und ähnliche Zwecke – Verfahren zur Messung der Gebrauchseigenschaften
Kontaktadresse für weitere Informationen	Emerio B.V.Zomervaart 1A2033 DA HaarlemThe Netherlands

Erfüllt die Anforderung der Richtlinien des Rates:

VERORDNUNG (EU) Nr. 206/2012 DER KOMMISSION vom 6. März 2012 und Anpassung der VERORDNUNG (EU) 2016/2282 DER KOMMISSION zur Durchführung der Richtlinie 2009/125/EG des Europäischen Parlaments und des Rates im Hinblick auf die Festlegung von Anforderungen an die umweltgerechte Gestaltung von Raumklimageräten und Komfortventilatoren

Informationen bezügliche Aufstellung, Nutzung und Wartung des Produktes sowie Elektro- und Elektronik-Altgeräten (WEEE) finden Verbraucher in der Bedienungsanleitung, die in der Verpackung mitgeliefert wird.
