VT455 - Ventilator Bimar - Kostenlose Bedienungsanleitung

Produkttyp	Standventilator
Marke	Bimar
Modell	VT455
Farbe	Weiß (typisch)
Hauptmaterial	ABS-Kunststoff
Material des Propellers	Metall
Anzahl der Geschwindigkeitsstufen	4 (min, mittel, max, leise)
Oszillation	Ja, per Knopf aktivierbar
Neigung	Ja, manuell einstellbar
Leistungsaufnahme	40-60 W (Schätzung)
Versorgungsspannung	220-240 V ~ 50 Hz
Gewicht	ca. 3,5 kg
Gesamthöhe	ca. 120 cm
Propellerdurchmesser	40 cm (Schätzung)
Steuerungstyp	Hintergrundbeleuchteter Drehknopf
Leise-Funktion	Ja, Leisegeschwindigkeit
Aroma-Diffusor	Ja, herausnehmbarer Gittereinsatz
Schutzklasse	Schutzklasse II
Kabellänge	ca. 1,5 m
Mitgeliefertes Zubehör	Fuß, vorderes/hinteres Gitter, Propeller, Schrauben, Befestigungsring
Wartung und Reinigung	Weiches, leicht feuchtes Tuch, nicht eintauchen
Lagerung	Vor Staub und Feuchtigkeit geschützt, Originalverpackung empfohlen

Häufig gestellte Fragen - VT455 Bimar

Wie montiere ich den Bimar VT455 Ventilator?

Befolgen Sie die Schritte in der Anleitung: Führen Sie das Kabel in den Fuß ein, befestigen Sie den Fuß mit den Schrauben, setzen Sie das hintere Gitter, den Propeller, dann das vordere Gitter ein und befestigen Sie diese mit dem Kunststoffring und der Schraube. Stellen Sie sicher, dass alles fest angezogen ist.

Wie verwende ich die Oszillationsfunktion?

Drücken Sie die Taste (2) am Motorgehäuse, um die Rechts-Links-Oszillation zu aktivieren. Um die Oszillation zu stoppen, ziehen Sie die Taste hoch. Der Ventilator bleibt dann in einer festen Position.

Wie stelle ich die Ventilatorgeschwindigkeit ein?

Drehen Sie den Drehknopf auf die gewünschte Position: 0 (Aus), - (min), - (mittel), - (max), - (leise). Der Knopf leuchtet, wenn das Gerät eingeschaltet ist.

Wie verwende ich den Aroma-Diffusor?

Geben Sie ein paar Tropfen ätherisches Öl oder Duftöl auf den Diffusorfilter (nicht im Lieferumfang enthalten), ohne es zu übertreiben, um die Farbe nicht zu beschädigen. Hängen Sie den Diffusor mit den Haken an das vordere oder hintere Gitter (immer außen).

Was tun, wenn der Ventilator nicht funktioniert?

Überprüfen Sie zuerst, ob der Stecker richtig eingesteckt ist und die Steckdose funktioniert. Stellen Sie sicher, dass der Drehknopf nicht auf Position 0 steht. Wenn das Problem weiterhin besteht, wenden Sie sich an einen qualifizierten Techniker; versuchen Sie nicht, es selbst zu reparieren.

Wie reinige ich den Ventilator?

Ziehen Sie den Netzstecker. Verwenden Sie ein weiches, leicht feuchtes Tuch, um die Oberflächen zu reinigen. Verwenden Sie keine scheuernden oder korrosiven Mittel. Tauchen Sie keine Teile ins Wasser. Stellen Sie sicher, dass die Lüftungsschlitze des Motors staubfrei sind.

Ist der Ventilator für Kinder geeignet?

Dieses Produkt kann von Kindern ab 8 Jahren unter Aufsicht verwendet werden. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Wartung dürfen nicht von Kindern unter 8 Jahren ohne Aufsicht durchgeführt werden.

Wo installiere ich den Ventilator?

Stellen Sie ihn auf eine stabile, waagerechte und glatte Oberfläche. Halten Sie ihn von Wärmequellen, Flüssigkeitsbehältern (Mindestabstand 2 Meter) und Stoffen oder flüchtigen Materialien fern, die die Gitter verstopfen könnten.

Wie warte ich den Ventilatormotor?

Stellen Sie sicher, dass die Lüftungsschlitze des Motors frei von Staub und Textilpartikeln bleiben. Reinigen Sie sie regelmäßig mit einem trockenen Tuch. Verwenden Sie keinen Staubsauger, es sei denn, Sie sind vorsichtig.

Was tun bei Störung oder Fehlfunktion?

Schalten Sie das Gerät aus und ziehen Sie den Stecker. Lassen Sie es von einem qualifizierten Fachmann überprüfen. Reparaturen durch unqualifiziertes Personal können gefährlich sein und die Garantie ungültig machen.

BEDIENUNGSANLEITUNG VT455 Bimar

Bitte lessen Sie vor der Benutzung des Gera sorgfältig these Anleitungen und setzen Si gegebenenfalls Dritte darüber in Kenntnis. Gebrauchsanleitung zum weitren nachschi nachscklagen aufbewahren.

Sollten während des Lesens dieser Bedienungsanleitung Fragen aufkommen irgendwelche Stellen schwer verstandlich dann kontaktieren Sie vor dem Gebrauch der Geräts den Hersteller unter der Adresse, d der letzten Seite angegeben ist.

Achtung: Anweisungen und Warnhinweise sichere Anwendung.

Dieses Symbol zeigt an, dass es sich um ein Klasse II handelt, für die der Netzstecker für Stange auf den Boden.

ALLGEMEINE HINWEISE

• Dieses Gerät ist ausschließlich für den Gebrauch in Haushalt zum Belüften von Räumen bestimmt: Verwenden Sie es zu keinem anderen Zweck. Jedi and Anwendung wird als unsachgemäß und deshalb gefähr betrachtet. Der Hersteller übernimmt keine Haftung fü eventuelle Schäden infolge von unsachgemäß, falsch oder unverantwortlicher Verwendung und/oder

Reparaturen, die nicht von Fachpersonal durchgeführt wurden.

Das Gerät soll in den Haushalt und ähnliche Anwendungen verwendet werden, wie:

• Personalkliche in Geschäften, Büros und anderen Arbeitsumgebungen;
• Bauernhäuser
• Von Kunden in Hotels, Motels und anderen Wohntyp Umgebungen

• Übernachtung mit Frühstück Typ Umgebungen

• Keinesfalls Werkzeuge oder Finger durch das Schutzgeld des Flügelrads einführen.

• Verwenden Sie das Gerät nicht bei Umgebungstemperaturen von über 40^ .
• Kinder unter 8 Jahren, Personen mit eingeschrankte körperlichen, sensorischen oder geistigen Fähigkeiten sowie Personen ohne entsprechende Erfahrung ode Kenntnisse)durfen these Gerät nur unter Aufsicht oden nach Erhalt aller Anweisungen fur die sichere Verwendung des Gerätes sowie Auskunft über die damit verbundenen Gefahren benutzen. Kinder sollen beaufsichtigt werden um Sicherzustellen, dass sie nicht mit dem Gerät speie Vom Anwender durchzuführende Reinigungsa- und Wartungsarbeiteten dürfen nicht von Kindern ohne Aufs durchgeführt werden.
• Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen,

sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen benutzt werden sofern sie die notwendige Aufsicht oder Anweisunge im Hinblick auf den sicheren Umgang mit dem Geräter erhalten, und wenn sie sich der möglichen Gefahren bewusst sind. Kinder dürfen nicht mit dem Gerät speie Die Säuberung und Wartung darf nicht von Kindern durchgeführt werden, außer wenn sie über 8 Jahre als sind und damit beaufsichtigt werden.

• Bewahren Sie das Gerät außerhalb der Reichweite von Kindern auf.
• Achtung: Beim Umgang mit Elektrogeräten immer die grundsätzlichen Sicherheitsmaßnahmen beachten. Darvermeiden Sie Brandgefahr sowie die Gefahr von Stromschlagen und Körperverletzungen.
• Benutzen Sie das Gerät nicht, wenn es nicht einwandfrunktioniert oder beschädigt zu sein scheint. Im Zweife wenden Sie sich an eine Fachkraft.
• Vergewissern Sie sich, dass das Flügelrad korrekt Funktioniert: Sollte dem nicht so sein, schalten Sie das ab, und setzen Sie es durch entsprechend qualifizierte Fachpersonal überprüfen.
• Verrücken Sie das Gerät nicht während des Betriebs.

• Trennen Sie das Gerät immer erst von der Steckdose, bis Sie es auseinander- oder zusammenbauen oder reinigen

• Wenn das Gerät nicht in Betrieb ist,ziehen Sie den Steaus der Steckdose.

• Setzen Sie das Gerät nicht der Witterung (direkte Sonneneinstrahlung, Regen usw.) aus.
• Berühren Sie das Gerät niemals mit nassen oder feuch Händen oder Fußen.
• Ziehen Sie nie am Netzkabel, um das Gerät zu verrücken.
• Ziehen Sie nicht am Kabel, um den Netzstecker aus de Steckdose zuziehen.
• Eins beschädigtes Netzkabel muss vom Hersteller, sein Kundendienst oder von einem entsprechend qualifizier. Fachmann ausgewechselt werden, damit jegliche Risik ausgeschlossen werden können.
• Schließen Sie das System nicht an thermische Steuersysteme, Programmiergeräte, Timer oder und Geräte oder Systeme an, die das Gerät automatisch sta können, um Verletzungen und Schäden an Personen Tieren und Sachen zu verhindern.
• Schalten Sie das Gerät bei einem Defekt oder einer Stöfort ab und halten Sie es von einer Fachkraft kontrol Reparaturen durch unqualifiziertes Personal konnen gefährlich sein und führen zum Verfall der Garantie.
• Stellen Sie sicher, dass der Lüfter von der Stromversorgung getrennt ist, bevor das Schutzschil entfernen.

INSTALLATION

• Prüfen Sie nach dem Auspacken, dass das Gerät unversehrt ist; benutzen Sie das Gerät im Zweifelsfall auf keinen Fall und wenden Sie sich an entsprechend qualifiziertes Fachpersonal. Das Verpackungsmaterial (Kunststoffbeutel, Polystyrolschaum usw.) darf nicht in die Reichweite von Kindern gelangen, da es eine Gefahrenquelle darstellt, und es und muss gemäß den geltenden Bestimmungen in den entsprechenden Behältern für die getrennte Abfallentsorgung entsorgt werden. Achtung: Eventuelle Aufkleber oder Werbezettel am Gitter müssen vor dem Gebrauch des Gerätes von diesen entfernt werden.
• Bevor Sie das Gerät an die Steckdose anschließen, kontrollieren Sie, dass die auf dem Typenschild angegebenen Werte mit denen der Stromversorgung übereinstimmen. Sollten der Stecker des Gerätes und die vorhandene Steckdose nicht kompatibel sein,让他们 Sie die Steckdose von entsprechend qualifiziertem Fachpersonal austauschen. Dieses muss sicherenstellen, dass der Querschnitt der Kabel der Steckdose für die Leistungsaufnahme des Gerätes geeignet ist. Im Allgemeinen wird von der Verwendung von Verlängerungen und/oder Adaptern abgeraten. Falls ihre Verwendung jedoch unumganglich ist, so müssen diese den geltenden Sicherheitsvorschriften entsprechehen und ihre Stromstände (Ampere) darf nicht niedriger sein, als die maximale Stromstände des Gerätes.
• Prufen Sie vor jeder Verwendung, dass sich das Gerät in einem eigenen Zustand befindet und dass das Stromkabel nicht beschädigt ist: Wenden Sie sich im Zweifelsfall an entsprechend qualifiziertes Personal.
• Die Steckdose muss leicht zugänglich sein, damit der Stecker im Bedarfsfall problemos aus der Steckdose gezogen werden kann.
• Stellen Sie das Gerät nicht auf Konsolen und/oder in der Nähe von Waschbecken oder Flüssigkeitsbehältern auf (Mindestabstand 2 Meter), damit es nicht hineinfallen kann.
• Stellen Sie den Ventilator nicht in der Höhe von Stoffen (Vorhänge usw.) oder fliegenden Materialien auf, die das Schutzgitter auf der Saugseite verdecken konnten; vergewissem. Sie sich auch, dass der vorderre Teil sauber und unverstellt ist ist (ohne Staub usw.).
• Stellen Sie das Gerät nicht in der Nähe von Hitzequellen auf (z. B. offene Flammen, Gasofen etc.).
• Stellen Sie den Ventilator nicht auf Konsolen oder Fensterstücke.
• Stellen Sie das Gerät auf einer stabilen, waagerechten und glatten Fläche auf (das Gerät könnte sonst umkippen).
• Benutzen Sie das Gerät nicht mit einer Zeitschaltuhr oder einem sonstigen System zur Programmierung oder Fernbedienung, um Brandgefahr zu

vermeiden, falls das Gerät abgedeckt oder nicht ordnungsgemäß positioniert ist.

ZUSAMMENBAU

Achtung: Vor dem Zusammenbau des Geräts ist sicherzustellen, dass der Stecker nicht in der Steckdose steckt.

Das Gerätarf nur verwendet werden, wenn sámtliche Teile vollständig und korrekt zusammengebaut wurden, d.h. Sockel, Schutzgitter und Lüfterrrrad.

Die folgenden Anleitungen befolgen und die dazugehörigen

Abbildungen beachten.

1. Das Stromkabel durch die große Öffnung des Sockels führen und darauf auf achten, dass es nicht abgeschnucht wird.

2. Den Sockel so einstecken, dass die große Öffnung sich auf Höhe der Säule befindet: Auf richtige Verbindung achten und die Teile mit normaler Kraftanstrengung verschrauben (nicht zu fest anziehen, dass die Schraube durchdreht, aber fest genug, dass die Teile sicher verbunden sind).

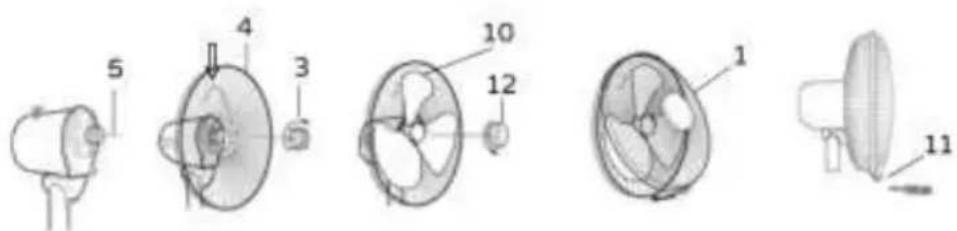

1. Die Nutmattern (12) und (3) vom Motorkörper abschrauben.

2. Das wichtere Schutzgitter (4) am Motorkörper einsetzen, so dass sich der Hebel im rückseitigen Teil befindet und mit der dazugehörigen Nutmutter (3) festschrauben.

3. Das Lüfterrad (10) an der Motorwelle (5) ansetzen und mit der entsprechenden Nutmutter (12) feststellen, die man dazu gegen den Uhrzeigersinn dreht und festzieht.

4. Zur Befestigung des vorderen Schutzgitters sollen den Sie die Hauptinheit auf eine glatte und ebene Oberfläche abstellen. Das vordere Schutzgitter (1) in das hintere Schutzgitter (4) einpassen und mit dem Kunststoffring arretieren (die Befestigungsschraube sollsich im unteren Teil befinden) und mit der entsprechenden Schraube (11) festschrauben. Nach Abschluss dieser Arbeitsschritte überprüfen, dass die Schutzgitter fest aneinander gespasst und am Motor befestigt sind.

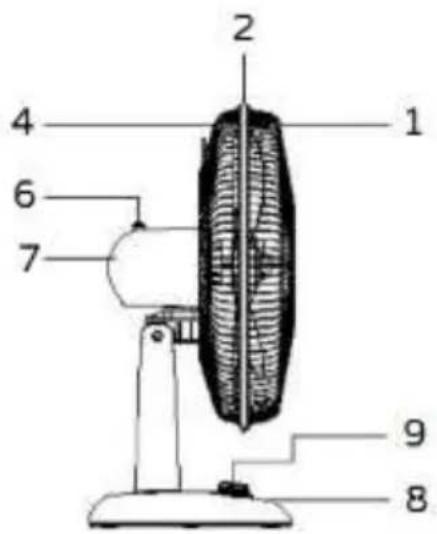

1) Vorderes Gitter/Schutzschirm
2) Umfassungsring aus Kunststoff
3) Nutmutter für Gitterbefestigung
4) Hinteres Gitter
5) Motorwelle
(6) Schwingbewegungs-Taste
7) Motorkörper
8) Sockel
9) Wahlschalter
10) Lüfterrad
11) Schraube mit Mutter für Gitterbefestigung
12) Nutmutter für Lüfterradbefestigung

BENUTZUNG

Achtung: Der Ventilatorarf nur dann eingesetzt werden, wenn er vollständig und ordnungsgemäß in einwandfreiem Zustand zusammengebaut wurde.

Der Ventilator verfügt über die folgenden Einstellungen- und Steuerungselemente:

• Neigung (hoch-niedrig) der Haupteinheit: Zur Auswahr der gewünschten Neigung den Motorkörper nach oben oder unter drehen.

• Belüftung: zur Auswahr der Geschwindigkeit ( @: 0- : min - med - max - leise) den Knauf in die gewünschte Position bringen; ist das Gerät in Betrieb, erscheint der Knauf rückseite beleuchtet. Zum Ausschalten des Motors Taste ,0" drücken.

• Schwingung (rechts-links): durch Drücken auf Taste (2) am Motorkörper. Soll der Ventilator in fester Position verbleiben, die Taste anheiten.

Zum Einsatz des Ventilators den Stecker in die Steckdose stecken und die gewünschte Geschwindigkeit einstellen.

Zum Ausschalten des Geräts den Knauf in die Position „0“ bringen und den Stecker aus der Steckdoseziehen.

REINIGUNG UND PFLEGE

Achtung:ziehen Sie den Netzstecker aus der Netzsteckdose,bevor Sie das Gerat reinigen.

• Verwenden Sie zum Reinigen ein weiches, leicht feuchtes Tuch. Verwenden Sie keine scheuernden oder aggressiven Reinigungsmittel.
• Kein Teil des Ventilatorsarf in Wasser oder andere Flüssigkeiten eingetaucht werden: Sollte dies geschehen, keinesfalls die Hand in die Flüssigkeit tauchen, sondern als Erstes den Netzstecker aus der Netzsteckdoseziehen. Trocknen Sie das Gerät sorgfältig und vergewissern Sie sich, dass alle elektrischen Teile trocken sind: Wenden Sie sich im Zweifelsfall an einen Fachmann.
• Die Luftungsöffnungen des Motors müssen unbedingt frei von Staub und sonstigen Verunreinigungen gehalten werden.
• Wenn Sie den Ventilator längerere Zeit nicht verwenden sollen, müssen Sieihn geschützt vor Staub und Feuchtigkeit aufbewahren. Wir empfehlen Ihnen, hierzu die Originalverpackung zu verwenden.
• Wenn Sie vorhaben, das Gerät nicht mehr zu verwenden, sollen den Sie es unbrauchbar machen, indem Sie das Netzkabel abschreiben. Vergewissern Sie sich vorher, dass Sie den Netzstecker aus der Netzsteckdose gezogen haben! Außen dem sollen den Sie dafür Sorge/TRagen, dass die gefährlichen Teile (wie z.B. das Flügelrad) keine Verletzungen verursichen können, wenn Sie von Kindern zum Spielena verwendet werden.

WICHTIGER HINWEIS FÜR DIE KORREKTE ENTSORGUNG DES PRODUKTS IN ÜBEREINSTIMMUNG MIT DER EG-RICHTLINIE 2011/65/EG.

Am Ende seiner Nutzungsdat darfas Produkt NICHT mit dem Hausmull entsorgt werden. Es muss zu einer ortlichen Sammelstelle für Sondermull oder zu einem Fachhändler gebracht werden, der einen Rücknahmeservice anbietet. Die getrennte Entsorgung eines Haushaltsgerätes vermeidet mögliche negative Auswirkungen auf die Umwelt und die menschliche Gesundheit, die durch eine nicht vorschrifsmäßige Entsorgung bedingt sind. Zudem ermöglich dies die Wiederverwertung der Materialien, aus denen das Gerät hergestellt wurde, was erhebliche Einsparungen an Energie und Rohstoffen mit sich bringt.
