Tipo di prodotto	Ventilatore a piedistallo
Marca	Bimar
Modello	VT455
Colore	Bianco (tipico)
Materiale principale	Plastica ABS
Materiale dell'elica	Metallo
Numero di velocità	4 (min, media, max, silenzioso)
Oscillazione	Sì, attivabile tramite pulsante
Inclinazione	Sì, regolabile manualmente
Potenza assorbita	40-60 W (stima)
Tensione di alimentazione	220-240 V ~ 50 Hz
Peso	Circa 3,5 kg
Altezza totale	Circa 120 cm
Diametro dell'elica	40 cm (stima)
Tipo di comando	Manopola rotante retroilluminata
Funzione silenziosa	Sì, velocità silenziosa
Diffusore di aromi	Sì, griglia rimovibile
Classe elettrica	Classe II
Lunghezza del cavo	Circa 1,5 m
Accessori forniti	Base, griglie anteriore/posteriore, elica, viti, anello di fissaggio
Manutenzione e pulizia	Panno morbido leggermente umido, non immergere
Conservazione	Al riparo da polvere e umidità, imballaggio originale consigliato

Domande frequenti - VT455 Bimar

Come assemblare il ventilatore Bimar VT455?

Seguire i passaggi del manuale: inserire il cavo nella base, fissare la base con le viti, inserire la griglia posteriore, l'elica, poi la griglia anteriore fissandole con l'anello di plastica e la vite. Assicurarsi che tutto sia ben stretto.

Come utilizzare la funzione di oscillazione?

Premere il pulsante (2) situato sul corpo del motore per attivare l'oscillazione destra-sinistra. Per fermare l'oscillazione, sollevare il pulsante. Il ventilatore rimarrà quindi in posizione fissa.

Come regolare la velocità del ventilatore?

Ruotare la manopola sulla posizione desiderata tra: 0 (spento), - (minima), - (media), - (massima), - (silenzioso). La manopola è retroilluminata quando l'apparecchio è acceso.

Come utilizzare il diffusore di aromi?

Versare alcune gocce di olio essenziale o essenza sul filtro del diffusore (non fornito), senza esagerare per evitare di danneggiare la vernice. Appendere il diffusore alla griglia frontale o posteriore (sempre all'esterno) utilizzando i ganci.

Cosa fare se il ventilatore non funziona?

Controllare prima che la spina sia ben inserita e che la presa di corrente funzioni. Assicurarsi che la manopola non sia in posizione 0. Se il problema persiste, contattare un tecnico qualificato; non tentare di riparare da soli.

Come pulire il ventilatore?

Scollegare l'apparecchio. Utilizzare un panno morbido leggermente umido per pulire le superfici. Non utilizzare prodotti abrasivi o corrosivi. Non immergere alcuna parte in acqua. Assicurarsi che i fori di ventilazione del motore siano privi di polvere.

Il ventilatore è adatto ai bambini?

Questo prodotto può essere utilizzato da bambini di età superiore a 8 anni sotto sorveglianza. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione non devono essere effettuate da bambini di età inferiore a 8 anni senza sorveglianza.

Dove installare il ventilatore?

Posizionarlo su una superficie stabile, orizzontale e liscia. Tenerlo lontano da fonti di calore, contenitori di liquidi (distanza minima di 2 metri) e tessuti o materiali volatili che potrebbero ostruire le griglie.

Come mantenere il motore del ventilatore?

Assicurarsi che i fori di ventilazione del motore rimangano liberi da polvere e particelle tessili. Pulirli periodicamente con un panno asciutto. Non utilizzare un aspirapolvere a meno di non essere prudenti.

Cosa fare in caso di guasto o malfunzionamento?

Spegnere l'apparecchio e scollegarlo. Farlo controllare da un professionista qualificato. Le riparazioni da parte di personale non qualificato possono essere pericolose e annullare la garanzia.

MANUALE UTENTE VT455 Bimar

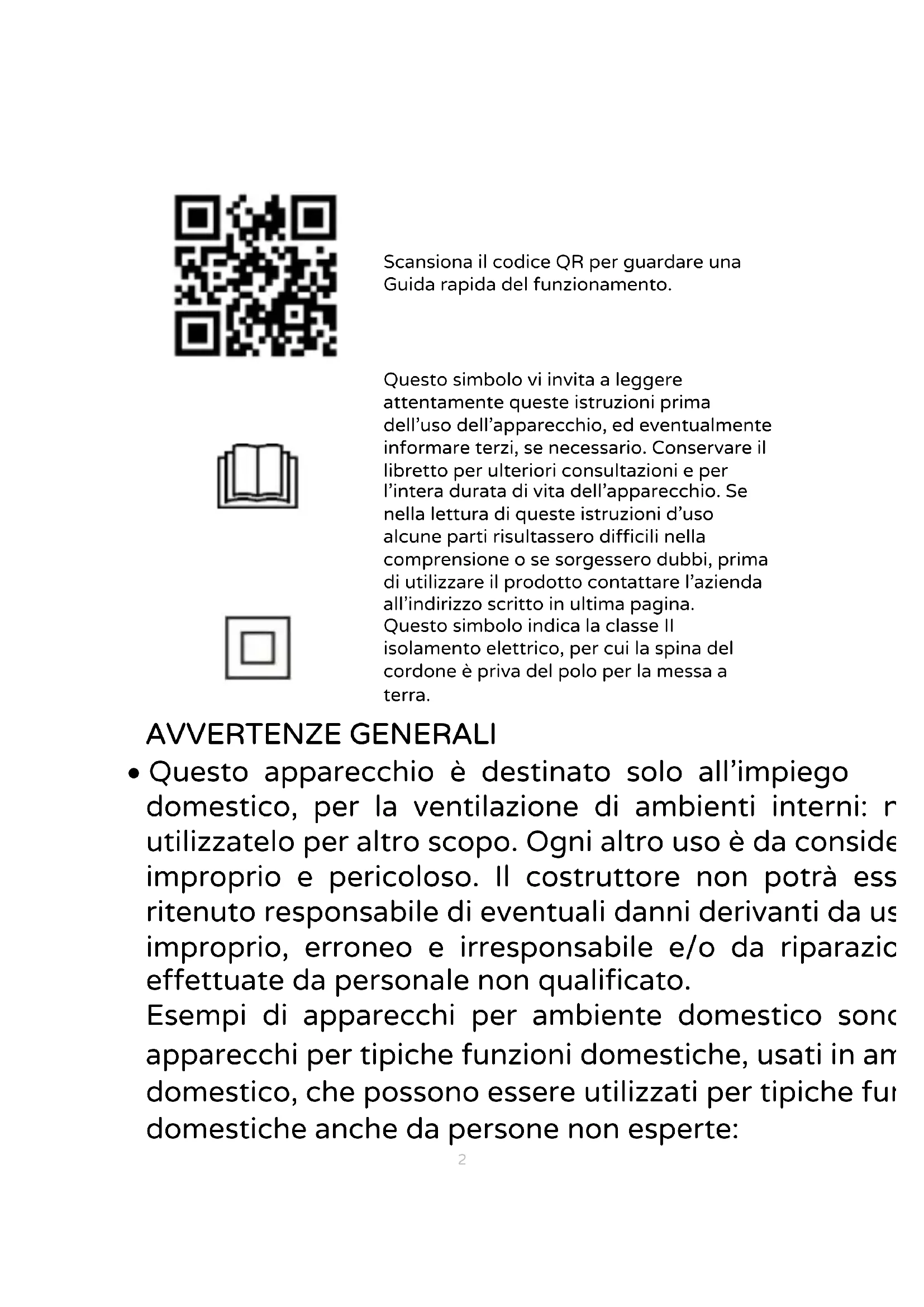

Scansiona il codice QR per guardare una Guida rapida del funzionamento.

Questo significato vi invita a leggere attendentamente queste istruzioni prima dell'uso dell'apparecchio, ed eventualmente informare terzi, se necessario. Conservare il libretto per ulteriori consultagioni e per l'intera durata di vita dell'apparecchio. Se nellalettura di queste istruzioni d'uso alcune parti risultassero difficili nella comprenzione o se sorgessero dubbi, prima diutilizzare il prodotto contattare l'azienda all'indirizzo scritto in ultima pagina. Questo significato indica la classe Il isolamento elettrico, per cui la spina del cordone è priva del polo per la messa a terra.

AVVERTENZE GENERALI

• Questo appearecchio è destinato solo all'impiego domestico, per la ventilazione di ambienti interni: rutilizzatelo per altri scopo. Ogni altre uso è da conside improprio e pericoloso. Il costruttore non può essere ritenuto responsable di eventuali danni derivanti da us improprio, erroneo e irresponsabile e/o da riparazic effettuate da personale non qualificato.

Esempi di apparecchi per ambiente domestico sono apparecchi per tipiche funzioni domestiche, usati in an domestico, che possono essere utilizzati per tipiche forn domestiche ancche da persone non esperte:

• in negozi, uffici e altri luoghi di lavoro similari;
• in aziende agricole o similari;
• da clienti di alberghi, motel e altri ambienti di tipo residente

• in ambienti del tipo bed and breakfast.

• Non utilizzato l'apparecchio con temperatura ambiente superiore a 40^ .

• Non infrilare alcun utensile o le dita fra le maglie della g di protezione della ventola.

• L'apparecchio più essere utilizzato da bambini di età r inferiore a 8 anni e da persone con ridotte capacità fisi sensoriali o mentali, o prive di esperienza o della NEEDs conoscenza, perché sotto sorvegianza oppure dopo ch stesse abbiano ricevuto istruzioni relative all'uso sic dell'apparecchio e alla comprehension dei pericoli ad es inerenti. I bambini non devono giocare con l'apparecch pulizia e la manutenzione destinata ad essere effettuat dall'utilizzatore non delve essere effettuata da bambena sorvegianza.

• Questo apparecchio può essere utilizzato da bambini o 8 anni in su e da persone con ridotte capacità fisico sensoriali o mentali o con mancanza di esperienza o conoscenza se a loro è stata assicurata un'adeguat sorveglianza oppure se hanno ricevuto istruzioni circa in sicurezza dell'apparecchio e hanno compreso i peric correlati. I bambini non devono giocare con l'apparecci. Le operazioni di pulizia e di manutenzione non devono

essere effettuate da bambini a meno che non abbiano di 8 anni e siano sorvegliati.

• L'apparecchio deve essere mantenuto fuori alla porta bambini.
• Attenzione: quando si utilizzano appearecchi elettrici, o sempre rispetto are le precauzioni di sicurezza di base pe evitare i rischi di incendio, di scosse elettriche e di lesic fisiche.
  Non toccare l'apparecchio con mani o piedi bagnati.
• Non usare l'apparecchio se non funziona correttamente o se sembra danneggiato; in caso di dubbio rivolgers personale professionalmente qualificato.
• Non spostare l'apparecchio durante il funzionamento.
• Scollegare sempre l'apparecchio alla presa di corrente prima di assemblare, smontare e prima di pulire l'apparecchio.
• Se l'apparecchio non è in funzione togliere la spina dal presa di corrente.
• Non lasciare l'apparecchio espostoagli agenti atmose (sole, pioggia, ecc.).
• Non tirare il cavo per spostare l'apparecchio.
• Non tirare il cavo d'alimentazione o l'apparecchio stess disinserire la spina alla presa di corrente.
• Se il cavo di alimentazione è danneggiato,esso de sostituito dal costruttore o dal suo servizio assistenza t

o comunque da una persona con qualifica similare, in rda prevenir ogni rischio.

• Questo apparecchio non è destinato a essere fatto funzionare per mezzo di un temporizzatore esterno o c un sistema di commando a distance分开ato, per evitare rischio di incendio nel caso l'apparecchio sia coperto o posizionato in modo non corretto o ad altri dispositivo possa accendere l'apparecchio automaticamente, evitandoosi rischi di danni a persone, animali o cose.
• In caso diizzato o cattivo funzionamento spegnere l'apparecchio e farlo controllinga da personale professionlmente qualificato; le riparazioni effettuate personale non qualificato possono essere pericolose fanno decadere la garanzia.
• Assicurarsi che il ventilatore sia scollegato alla rete alimentazione prima di togliere lo schermo di protezi

INSTALLAZIONE

• Dopo aver molto l'imballaggio, assicurarsi dell'integrità dell'apparecchio; in caso di dubbio non utilizzato e rivolgersi a personale professionalmente qualificato. Gli elementi d'imballaggio (sacchetti di plastica, polistirolo espanso, chiodi, ecc.) non devono essere lasciati alla portata di mano di bambini in quanto potenziali fonti di pericololo, ma vanno smaltiti secondo le norme vigenti negli appositi contentitori per la raccolta differenziate. Attenzione: eventuali adesivi o fogli pubblicitari applicati sulla griglia, devono essere rimossi prima dell'uso dell'apparecchio.
• Prima di collegare l'apparecchio controllare che i valori di tensione riportati sulla targa dati corrispondano a quelli della rete elettrica. In caso di incompatibilità tra la presa e la spina dell'apparecchio, far sostituire la presa con altra di tipo adatto da personale professionalmente qualificato, il quale accerti che la sezione dei cavi della presa sia idonea alla potenza assorbita dall'apparecchio. In

generale è sconsigliato l'uso di adattatori e/o prolonghe; se il loro uso si rendesse indispensable, devono essere conformi alle vigenti norme e la loro portata di corrente (ampères) non delve essere inferiore a quella massima dell'apparecchio.

• Prima di anni utilizzato verificare che l'apparecchio sia in buono stato, che il cordone elettrico non sia danneggiato: in caso di dubbio rivolgersi a personale professionalmente qualificato.
• La presa di corrente deve essere facilmente accessibile in modo da poter disinserire confacilityà la spina in caso di emergenza.
• Non posizionare l'apparecchio su mensole e/o in prossimità di lavandini o contentitori di liquidi (distanza minima 2 metri) per evitare il rischio che vi possa cadere.
• Posizione are il ventilatore lontano da tessuti (tende, ecc.) o materiali volatili che possano ostruire la griglia di aspirazione; verificare cheanche la parte anteriore sia sgombra da materiali volatili (polvere, ecc.).
• Posizione l'apparecchio lontano da fonti di calore (ad es. fiamme libere, fornello gas, ecc).
  Non posizionare il ventilatore su mensole e su davanzali di finestre.
• La superficie di appoggio deve essere stabile, non in pendenza (in quanto l'apparecchio potrebbe ribaltarsi) e liscia.

ASSEMBLAGGIO

Attenzione: prima di assemblare il ventilatore, assicurarsi che sia scollegato alla presa di corrente.

L'apparecchio può essere utilizzato solo se completamente e correttamente assemblato in tutte le sue parti, quando completingo di base, griglie di protezione, elica.

Procedere come descripto eutilizzando come riferimento le figure.

1. Inserire il cordone attaverso il foro più grande della base, verificare che non subisce strozzature.

2. Innestare la base in modo che il foro maggiore collimi con la colonna: verificare il corretto accoppiamento e assicurare le parti con le viti, serrandole a fondo con una forza normale (né eccessiva altrimenti la vite gira a vuoto, né scarsa altrimenti noniene unite le parti).

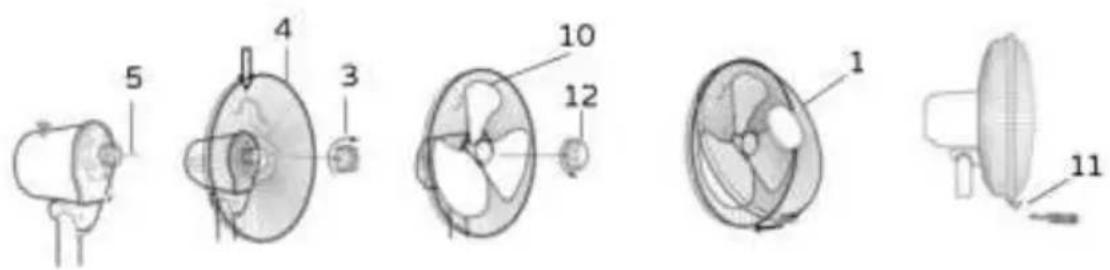

1. Svitare leghiere (12) e (3) dal corpo motore.
2. Inserire la griglia posteriore (4) al corpo motore, in modo che la maniglia risulta nella parte posteriore, e bloccare con l'apposita ghiera (3).
3. Inserire la ventola (10) sull'albero motore (5) e bloccare con l'apposita ghiera (12) avvitandola in senso antiorario e in modo serrato.
4. Per fissare la griglia anteriore è conveniente appoggiare l'unità principale su un piano d'appoggio liscio e privo di asperità. Accoppiare la griglia anteriore (1) a quella posteriore (4) bloccandole con anello in plastica, (la vite di fissaggio è bene risulti nella parte inferiore) e assicurare il fissaggio avvitando la vite (11). Al terme dell'operato, verificare che le griglia di protezione siano saldamente accopiaste e fissate al motore.

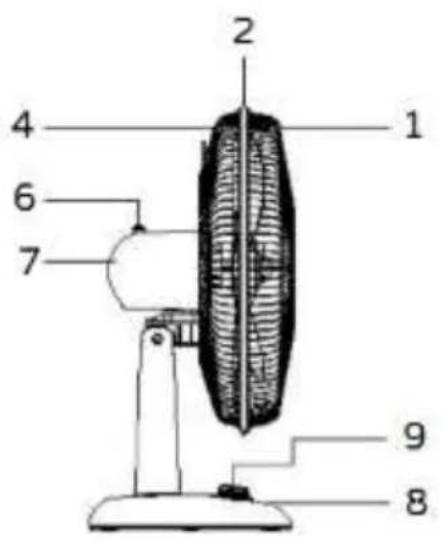

1) Griglia anteriore/schemo di protezione
2) Anello perimetrale in plastica
3) Ghiera fissaggio griglia
4) Griglia posteriore
5) Albero motore
6) Pulsante oscillazione
7) Corpo motore
8) Base
9) Selettore
10) Ventola
11) Vite c/dado per fissaggio griglie
12) Ghiera fissaggio ventola

USO

Attenzione: il ventilatore può essere utilizzato solo se completamente e correttamente assemblato in buono stato.

Il ventilatore ha i seguenti elementi di regolazione e lavoro:

• Inclinazione (alto-basso) dell'unità principale: per selezionare l'inclinazione ruotare in alto o basso il corpo motore

• Ventilazione: persesezionare velocità (0: 0: min - med max - silenzioso) ruotare la manopola nella posizione desiderata; quando l'apparecchio è in funzione la manopola è retroilluminata. Per spegnere il motore premei il tasto "0".

• Oscillazione (destra-sinistra): si aziona premendo il tasto (2) sul corpo motore. Per mantenere fisso il ventilatore, sollevare il tasto.

Per azionare il ventilatore, insere la spina nella presa di corrente, e selezionare la velocità desiderata.

Per spegnere l'apparecchio, portare la manopola nella posizione "0" e togliere la spina alla presa di corrente.

PULIZIA E MANUTENZIONE

Attenzione: prima di eseguire le normali operazioni di pulizia, togliere la spina alla presa di corrente.

• Per la pulizia utilizzare un panno morbido, leggermente inumidito; non utilizzato prodotti abrasivi o corrosivi.
• Non immershere nessuna parte del ventilatore in acqua o altri liquido: nel caso dovesse succedere non immershere la mano nel liquido ma per prima casa togliere la spina alla presa di corrente. Asciugare con cura l'apparecchio e verificare che tutte le parti elettriche siano asciutte: in caso di dubbio rivolgersi a personale professionalmente qualificato.
• E' indispensableabile mantenere i fori di aerazione del motore liberi da polvere e lanugine.
• Per periodi lunghi di inutilizzato, è necessario stivare il ventilatore al riparo da polvere e umidità; consigliamo di utilizzare l'imballo originale.
• Se si decide di non utilizzato più l'apparecchio, si raccomanda di renderlo inoperante tagliando il cavo di alimentazione (prima assicurarsi d'aver molto la spina alla presa di corrente), e di renderere innocue nelle parti che sono pericolose qualora utilizzate per giocodai bambini (ad esempio l'elica).

Avvertenze per il corretto smaltimento del prodotto ai sensi della Direttiva Europea direttiva 2011/65/UE.

Alla fine della sua vita utile il prodotto non deve esser smaltito insieme ai rifiuti urbani.

Può essere consegnato presso gli apposti centri di raccolta differenziata predisposi dalle amministrazioni comunali, oppure presso i rivenditori che forniscono quello servizio.

Smaltire separamente un elettrodomestico consente di evitare possibili consequences negative per l'ambiente e per la salute derivanti da un suo smaltimento inadequato e permette di recuperare i materiali di cui è composto al fine di ottenere un importante risparmio di energia e di risorse. Per rimarcare l'obbligo di smaltire separamente gli elettrodomestici, sul prodotto è riportato il marchio del contentatore di spazzatura mobile barrato. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative previste alla normativa vigente.

Norme di misura per il valore di esercizio/Measurement standard for service value/Valeur standard de fonctionnement/

[e-mail]

8955895542

VT355&VT455I.B._171121_rev01
