Marke	Absina
Modell	522301005
Produkttyp	EV-Ladekabel Modus 2
Eingangsspannung	400 V Dreiphasenwechselstrom
Einstellbarer Ladestrom	8 A, 10 A, 13 A, 16 A
Maximale Nennleistung	11 kW
Fahrzeugsteckertyp	IEC 62196-2 Typ 2
Kabellänge	5+1 m
Gewicht	2.800 g
Abmessungen Steuergehäuse	240 x 107 x 61 mm
Schutzart (Fahrzeugstecker)	IP55 (gekoppelt)
Schutzart (Gehäuse)	IP54
Betriebstemperatur	-20 °C bis +50 °C
Phasenanzahl	3 Phasen
Fehlerstromschutz (RCD)	30 mA AC + 6 mA DC
Schutzfunktionen	Überspannung, Unterspannung, Überlast, Überhitzung, Reststrom, PE-Überwachung
Steckzyklen	≥ 10.000 (ohne Last)
Brennbarkeitsklasse	UL94 V-0
Anzeige	LCD mit LED-Anzeigen (grün, blau, rot)
Zusätzliche Funktionen	Ladezeitschaltuhr (1-10 h), Einstellung des Ladestroms
Wartung und Reinigung	Nur mit einem trockenen Tuch reinigen, kein Wasser oder aggressive Reinigungsmittel
Garantie	2 Jahre

Häufig gestellte Fragen - 522301005 Absina

Wie starte ich den Ladevorgang mit dem Absina 522301005 Kabel?

Schalten Sie den Motor aus und stellen Sie den Gangwahlhebel auf Parkposition. Stecken Sie den Netzstecker in eine CEE 16A (400V) Steckdose. Die grüne LED leuchtet auf. Entfernen Sie die Schutzkappe des Ladesteckers und verbinden Sie ihn mit der Fahrzeugsteckdose. Der Ladevorgang startet automatisch: die blaue LED blinkt. Kein Verlängerungskabel oder Adapter verwenden.

Was tun, wenn die rote LED mit einer bestimmten Anzahl von Blinkzeichen blinkt?

Konsultieren Sie die Fehlercodetabelle in der Bedienungsanleitung. Beispielsweise weisen 3 Blinksignale auf eine Überspannung hin, 4 Blinksignale auf einen Fehlerstrom. Befolgen Sie die entsprechenden Anweisungen: Überprüfen Sie die Netzspannung, beenden Sie den Ladevorgang und inspizieren Sie das Kabel oder das Fahrzeug. Im Zweifelsfall wenden Sie sich an einen Fachmann.

Kann ich ein Verlängerungskabel oder einen Adapter mit diesem Ladegerät verwenden?

Nein, die Verwendung von Verlängerungskabeln, Mehrfachsteckdosen oder Reiseadaptern ist strengstens verboten. Dies kann zu Lichtbögen, Überhitzung oder Bränden führen. Stecken Sie den Netzstecker direkt in eine geeignete CEE 16A Steckdose.

Wie reinige ich das Absina Ladekabel?

Trennen Sie das Kabel vor der Reinigung immer vom Fahrzeug und von der Steckdose. Verwenden Sie ein trockenes Tuch, um das Gehäuse, den Stecker und die Kontakte abzuwischen. Verwenden Sie niemals Wasser, aggressive Reinigungsmittel oder Dampfreiniger. Tauchen Sie das Kabel nicht in Flüssigkeit.

Wie lautet die Garantie für dieses Ladegerät?

Das Produkt hat 2 Jahre Garantie. Die Garantie deckt keine Schäden ab, die durch Nichtbeachtung der Bedienungsanleitung entstehen, wie z.B. die Verwendung von Verlängerungskabeln oder ungeeigneten Steckdosen.

Kann ich das Ladegerät bei Regen verwenden?

Ja, aber nur in einem geschützten Außenbereich. Das Steuergehäuse ist IP54 und der Fahrzeugstecker IP55 bei gekoppeltem Zustand. Vermeiden Sie direkte Wassereinwirkung, direkte Sonneneinstrahlung und übermäßige Feuchtigkeit. Laden Sie nicht, wenn die Kontakte verschmutzt oder feucht sind.

Wie stelle ich den Ladestrom oder die Zeitschaltuhr ein?

Verwenden Sie die Touch-Tasten am Gehäuse: die Taste 'Zeit' zum Einstellen eines verzögerten Starts von 1 bis 10 Stunden, die Taste 'A' zum Ändern des Stroms zwischen 8A, 10A, 13A, 16A. Die Stromeinstellung ist nur außerhalb eines aktiven Ladezyklus möglich. Das LCD zeigt die Parameter an.

Das Ladegerät überhitzt, was tun?

Wenn die rote LED 6 Mal blinkt, ist das Gehäuse überhitzt (z.B. durch Sonneneinstrahlung). Der Ladevorgang wird automatisch unterbrochen. Nach Abkühlung wird der Ladevorgang automatisch fortgesetzt. Wenn das Problem weiterhin besteht, überprüfen Sie die Umgebung und vermeiden Sie direkte Sonneneinstrahlung.

Wie entsorge ich das Ladegerät am Ende seiner Lebensdauer?

Entsorgen Sie das Gerät nicht im Hausmüll. Es ist mit einem durchgestrichenen Mülleimer gekennzeichnet. Geben Sie es an einer zugelassenen Sammelstelle für Elektro- und Elektronik-Altgeräte (WEEE) oder bei Ihrem Händler ab.

Kann ich dieses Kabel für alle Elektrofahrzeuge verwenden?

Ja, solange das Fahrzeug über eine Typ 2 (IEC 62196-2) Ladebuchse verfügt und einen dreiphasigen Ladevorgang mit bis zu 16A unterstützt. Das Kabel ist mit den meisten in Europa verkauften Elektrofahrzeugen und Plug-in-Hybriden kompatibel. Überprüfen Sie den maximalen Strom, den Ihr Fahrzeug akzeptiert.

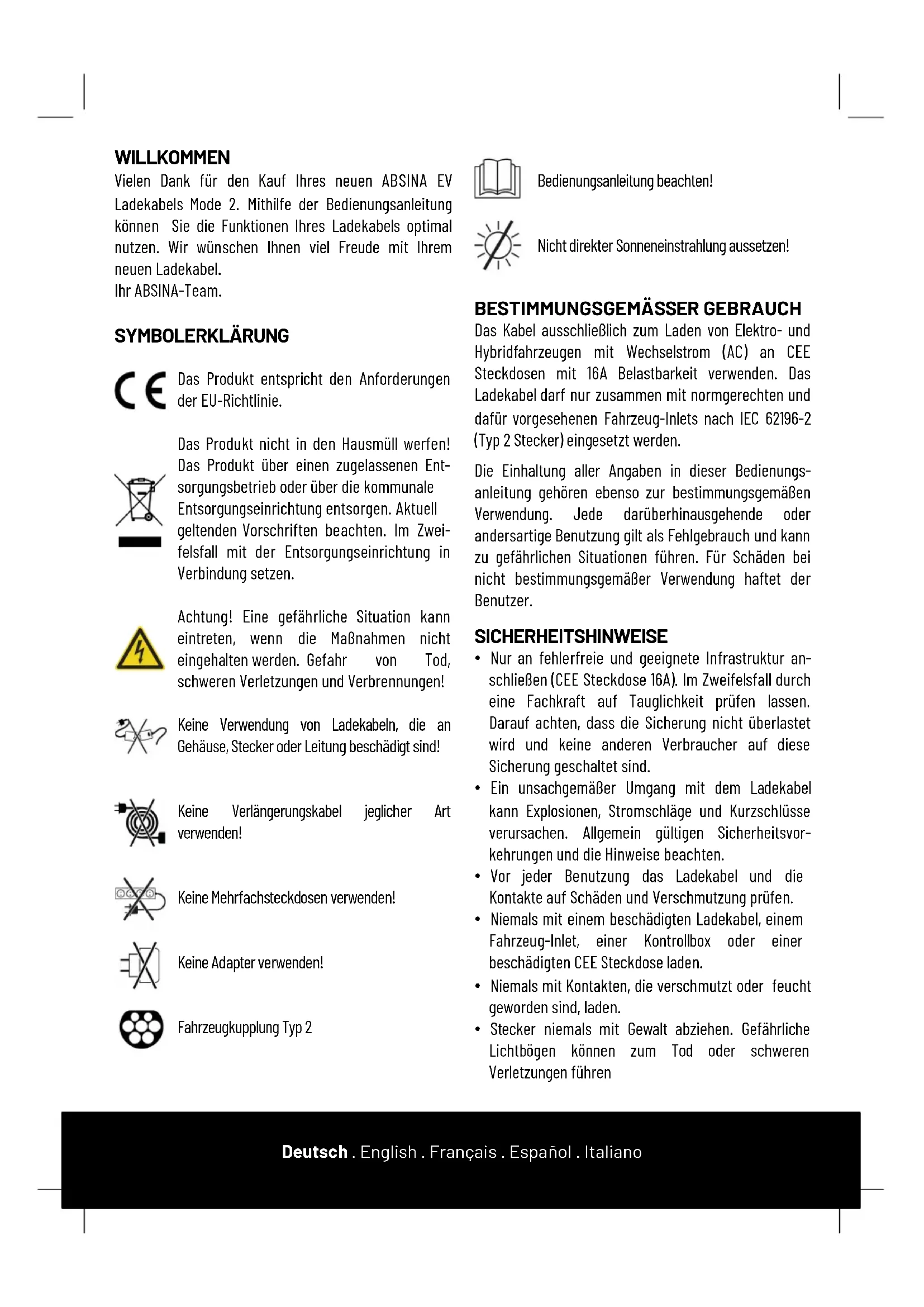

BEDIENUNGSANLEITUNG 522301005 Absina

Vielen Dank für den Kauf Ihres neuen ABSINA EV Ladekabels Mode 2. Mithilfe der Bedienungsanleitung können Sie die Funktionen Ihres Ladekabels optimal nutzen. Wir wünschen Ihnen viel Freude mit Ihrem neuen Ladekabel. Ihr ABSINA-Team.

SYMBOLERKLÄRUNG

Das Produkt entspricht den Anforderungen der EU-Richtlinie.

Das Produkt nicht in den Hausmüll werfen! Das Produkt über einen zugelassenen Entsorgungsbetrieb oder über die kommunale Entsorgungseinrichtung entsorgen. Aktuell geltenden Vorschriften beachten. Im Zweifelsfall mit der Entsorgungseinrichtung in Verbindung setzen.

Achtung! Eine gefährliche Situation kann eintreten, wenn die Maßnahmen nicht eingehalten werden. Gefahr von Tod, schweren Verletzungen und Verbrennungen!

Keine Verwendung von Ladekabeln, die an Gehäuse, Stecker oder Leitung beschädigt sind!

Keine Verlängerungskabel jeglicher Art verwenden!

Keine Mehrfachsteckdosen verwenden!

Keine Adapter verwenden!

Fahrzeugkupplung Typ 2

Bedienungsanleitung beachten!

Nicht direkter Sonneneinstrahlung aussetzen!

BESTIMMUNGSGEMÄSSER GEBRAUCH

Das Kabel ausschließlich zum Laden von Elektro- und Hybridfahrzeugen mit Wechselstrom (AC) an CEE Steckdosen mit 16A Belastbarkeit verwenden. Das Ladekabel darf nur zusammen mit normgerechten und dafür vorgesehenen Fahrzeug-Inlets nach IEC 62196-2 (Typ 2 Stecker) eingesetzt werden.

Die Einhaltung aller Angaben in dieser Bedienungsanleitung gehören ebenso zur bestimmungsgemäßen Verwendung. Jede darüberhinausgehende oder andersartige Benutzung gilt als Fehlgebrauch und kann zu gefährlichen Situationen führen. Für Schäden bei nicht bestimmungsgemäßer Verwendung haftet der Benutzer.

SICHERHEITSHINWEISE

• Nur an fehlerfreie und geeignete Infrastruktur anschließen (CEE Steckdose 16A). Im Zweifelsfall durch eine Fachkraft auf Tauglichkeit prüfen lassen. Darauf achten, dass die Sicherung nicht überlastet wird und keine anderen Verbraucher auf diese Sicherung geschaltet sind.
• Ein unsachgemäßer Umgang mit dem Ladekabel kann Explosionen, Stromschläge und Kurzschlüsse verursachen. Allgemein gültigen Sicherheitsvorkehrungen und die Hinweise beachten.
• Vor jeder Benutzung das Ladekabel und die Kontakte auf Schäden und Verschmutzung prüfen.
• Niemals mit einem beschädigten Ladekabel, einem Fahrzeug-Inlet, einer Kontrollbox oder einer beschädigten CEE Steckdose laden.
• Niemals mit Kontakten, die verschmutzt oder feucht geworden sind, laden.
• Stecker niemals mit Gewalt abziehen. Gefährliche Lichtbögen können zum Tod oder schweren Verletzungen führen

- Das Ladekabel nur an Fahrzeug-Inlets und CEE Steckdosen anschließen, die vor Wasser, direkter Sonneneinstrahlung, Feuchtigkeit und anderen Flüssigkeiten geschützt sind.

- Es gibt Elektrofahrzeuge, die ein Starten des Fahrzeuges mit gestecktem Ladekabel erlauben. Immer darauf achten, das Ladekabel vor dem Losfahren zu lösen.

- Das Ladekabel nicht mit einem Verlängerungskabel oder einem Adapter verwenden. Modifikationen oder Veränderungen sind lebensgefährlich und führen zum sofortigen Ausschluss der Gewährleistung.

- Falls die Steckverbindung raucht oder schmilzt, niemals das Ladekabel anfassen. Wenn möglich, den Ladevorgang abbrechen. Die betreffende Netzsteckdose stromlos schalten (Sicherung, FI, Schalter).

- Darauf achten, dass das Ladekabel für Kinder nicht zugänglich ist. Nur Personen mit einer gültigen Fahrerlaubnis für Kraftfahrzeuge dürfen das Ladekabel bedienen.

- Das Kabel nur im geschützten Außenbereich einsetzen.

BEDIENUNG

1. Die Anleitung des Ladekabels und des Fahrzeuges vollständig und sorgfältig durchlesen.

2. Den Fahrzeugmotor abstellen und den Schalthebel auf Parken stellen.

3. Den Netzstecker des Ladekabels mit einer geeigneten Steckdose (400V 16A) verbinden.

4. Das Leuchten der grünen LED signalisiert die Ladebereitschaft.

5. Die Schutzkappe vom Ladestecker ziehen den Stecker mit der Ladebuchse des Fahrzeuges verbinden.

6. Der Ladevorgang startet automatisch, sobald die blaue LED anfängt zu blinken.

7. Der Ladevorgang ist beendet, wenn die grüne LED und die blaue LED dauerhaft leuchten.

8. Bei Beendung des Ladevorgangs den den Ladestecker aus der Ladebuchse des Fahrzeuges ziehen und anschließend den Netzstecker aus der Netzsteckdose (Fahrzeug muss entriegelt sein) ziehen.

9. Die Schutzkappe auf den Ladestecker stecken und das Kabel knickfrei aufrollen.

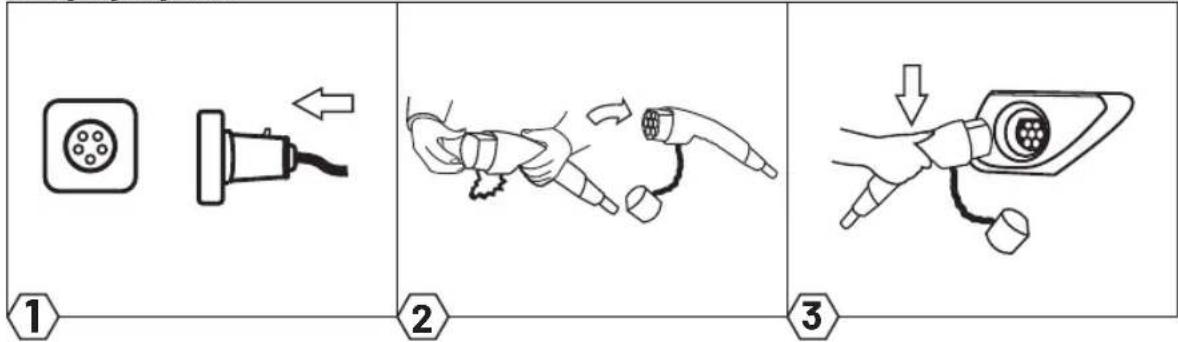

Ladevorgang beginnen

LCD Display Sensortaste Zeit Über die Sensortaste kann die Startzeit des Ladevorgangs stundenweise von 1h bis 10h eingestellt werden, falls der Ladevorgang nicht sofort gestartet werden soll. LED Anzeige Sensortaste Durch mehrm Taste wird de Die Ladestrom hierbei zwischen Der Ladestrom

LED Anzeige

Sensortaste A

Durch mehrmaliges Berühren der Taste wird der Ladestrom eingestellt. Die Ladestromanzeige wechselt hierbei zwischen 8A-10A-13A-16A. Der Ladestrom kann während des Ladevorgangs nicht umgestellt werden.

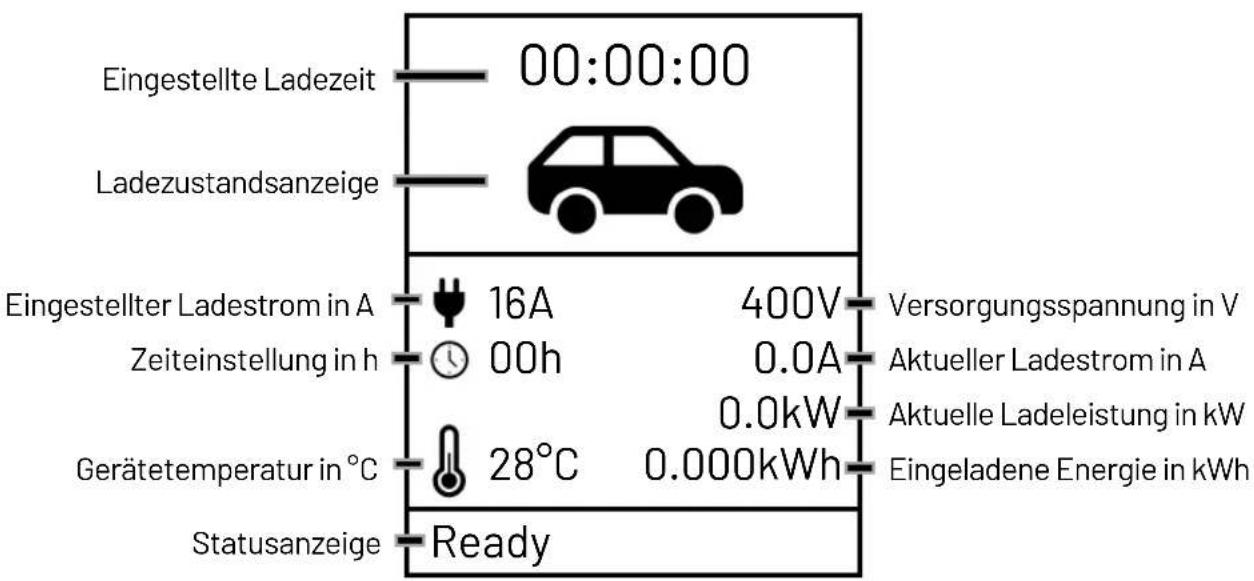

LCD LADESTATUSANZEIGE

FEHLERMEDLUNG

Das Ladekabel verfügt über mehrere Überwachungsfunktionen, welche durch die LEDs angezeigt werden.

LED GRÜN	LED BLAU	LED ROT	Beschreibung Erklärung
●	○	○	Standby Ruhemodus.
	○	○	Kontaktiert Ladekabel ist mit dem Fahrzeug verbunden.
●		○	Ladevorgang Akku wird aufgeladen.
●	●	○	Ladevorgang beendet
○	○	●	Selbsttest Fehler
○	○	2x [3W70]	Unterspannung
○	○	3x	Überspannung
○	○	4x	Fehlerstrom
○	○	5x [SCOX]	Überstrom
○	○	6x	Überhitzung
○	○	7x 1	PE Fehler
● = AN = BLOCKT AUS

TECHNISCHE DATEN

Input:	400V
Ladestecker:	IEC62196-2 Typ 2
RCD:	30mA AC + 6mA DC
Nennleistung:	max. 11 kW
Output:	8A - 10A - 13A - 16A
Anzahl Phasen:	3-phasig
Kontaktwiderstand:	≤0.3mΩ(L/N)
Isolationswiderstand:	500MΩ(1.000V AC)
Hochspannungs-festigkeit:	2.600V AC
Kontakttemperatur-anstieg:	≤50K
Lademodus:	IEC 61851-1
Betriebsfeuchtigkeit:	5% -95% nicht kondensierend
Schutzklasse:	IP55 (Fahrzeugstecker ingestecktem Zustand)IP54 (Kontrollbox)
Brennbarkeitsklasse:	UL94 V-0
Schutzfunktionen:	Überspannungs-,Unterspannungs-, Überlade-und Überhitzeschutz (Laden bei +85°C unterbrechen, fortsetzten bei 55°C),Fehlerstrom, PE-Kontrolle
Abziehungskraft:	45N...80N
Steckzyklen:	≥10.000x (Lastfrei)
Abmessungen Kontrollbox:	240x107x61mm
Betriebstemperatur:	-20°C...+50°C
Kabel:	5+1m Länge, 3*2.5mm2+0.75mm2
Gewicht:	2.800g

LADEDAUER

Die Dauer des Ladevorgangs ist abhängig von der Kapazität, vom Ladezustand der Hochvoltbatterie des Fahrzeuges und von der zulässigen Ladeleistung des Ladekabels und der CEE Steckdose. Der Ladestrom (max. 16A) wird durch das Fahrzeug reguliert (Ladeleistung kann variieren). Bei sehr niedrigen und sehr hohen Temperaturen kann die Ladeleistung beeinträchtigt werden.

REINIGUNG UNDLAGERUNG

Kabel nur reinigen, wenn es nicht am Fahrzeug und nicht an der der Steckdose angeschlossen ist. Ladekabel und die verschmutzten Kontakte nur mit einem trockenen Tuch reinigen. Niemals scharfe Reinigungsmittel, Wasser- oder Dampfstrahlreiniger verwenden. Das Produkt niemals in Flüssigkeiten eintauchen. Das Ladekabel mit aufgesteckten Schutzkappen an einem trockenen und sauberen Ort aufbewahren.

HINWEISE ZUM UMWELTSCHUTZ

Informationen nach dem Elektrogesetz (ElektroG): Seit dem 24. März 2006 dürfen alte Elektrogeräte nicht über den Hausmüll entsorgt werden. Diese Elektro- und Elektronikgeräte sind durch die durchgestrichene Mülltonne gekennzeichnet. Besitzer von Altgeräten aus privaten Haushalten können diese bei den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von Herstellern oder Vertreibern im Sinne des ElektroG eingerichteten Rücknahmestellen abgeben.

GARANTIE

Auf das Produkt besteht 2 Jahre Garantie. Bei Schäden, die infolge Nichtbeachtung der Bedienungsanweisung entstehen, kann keine Garantie gewährt werden.

WELCOME

NETTOYAGE ET STOCKAGE

Hiermit erklären wir, dass das Produkt

Bezeichnung: EV Ladekabel Mode2 CEE-Typ2 3 phasig 11KW

Item: EV Charge Cable Mode2 CEE-Type2 3 phase 11KW

Modell: Absina

Model:

Artikelnummer: 52-230-1005

Part number:

auf welches sich diese Erklärung bezieht, konform ist mit der/den folgenden Normen:

gemäß den Bestimmungen der Richtlinie(n)

Heiko Schweizer - Geschäftsführer
