522301005 - Caricabatterie Absina - Manuale utente e istruzioni gratuiti

Marca	Absina
Modello	522301005
Tipo di prodotto	Cavo di ricarica EV mode 2
Tensione di ingresso	400 V trifase
Corrente di carica regolabile	8 A, 10 A, 13 A, 16 A
Potenza nominale max	11 kW
Tipo di presa veicolo	IEC 62196-2 Type 2
Lunghezza del cavo	5+1 m
Peso	2 800 g
Dimensioni del box di controllo	240 x 107 x 61 mm
Grado di protezione (spina veicolo)	IP55 (accoppiato)
Grado di protezione (box)	IP54
Temperatura di funzionamento	-20 °C a +50 °C
Numero di fasi	3 fasi
Protezione differenziale (RCD)	30 mA AC + 6 mA DC
Funzioni di protezione	Sovratensione, sottotensione, sovraccarico, surriscaldamento, corrente residua, controllo PE
Cicli di connessione	≥ 10 000 (senza carico)
Classe di infiammabilità	UL94 V-0
Display	LCD con indicatori LED (verde, blu, rosso)
Funzionalità aggiuntive	Timer di ricarica (1-10 h), regolazione della corrente di carica
Manutenzione e pulizia	Pulire solo con un panno asciutto, non utilizzare acqua o prodotti aggressivi
Garanzia	2 anni

Domande frequenti - 522301005 Absina

Come avviare la ricarica con il cavo Absina 522301005 ?

Spegnere il motore e mettere la leva del cambio in posizione di parcheggio. Collegare la spina di alimentazione a una presa CEE 16A (400V). Il LED verde si accende. Rimuovere il cappuccio della spina di ricarica e collegarla alla presa del veicolo. La ricarica inizia automaticamente: il LED blu lampeggia. Non utilizzare prolunghe o adattatori.

Cosa fare se il LED rosso lampeggia con un numero specifico di lampeggi?

Consultare la tabella dei codici di errore nel manuale. Ad esempio, 3 lampeggi indicano una sovratensione, 4 lampeggi una corrente di dispersione. Seguire le istruzioni corrispondenti: controllare la tensione di rete, interrompere la ricarica e ispezionare il cablaggio o il veicolo. In caso di dubbi, contattare uno specialista.

Posso utilizzare una prolunga o un adattatore con questo caricabatterie?

No, l'uso di prolunghe, prese multiple o adattatori da viaggio è severamente vietato. Ciò può provocare archi elettrici, surriscaldamenti o incendi. Collegare direttamente la spina di alimentazione a una presa CEE 16A adatta.

Come pulire il cavo di ricarica Absina?

Scollegare sempre il cavo dal veicolo e dalla presa prima della pulizia. Utilizzare un panno asciutto per pulire il box, la spina e i contatti. Non utilizzare mai acqua, detergenti aggressivi o pulitori a vapore. Non immergere il cavo in un liquido.

Qual è la garanzia di questo caricabatterie?

Il prodotto è garantito 2 anni. La garanzia non copre i danni derivanti dal mancato rispetto delle istruzioni del manuale d'uso, come l'uso di prolunghe o prese non adatte.

Posso utilizzare il caricabatterie sotto la pioggia?

Sì, ma solo in un'area esterna protetta. Il box di controllo è IP54 e la spina del veicolo è IP55 quando è accoppiata. Evitare l'esposizione diretta all'acqua, alla luce solare diretta e all'umidità eccessiva. Non caricare se i contatti sono sporchi o umidi.

Come regolare la corrente di carica o il timer?

Utilizzare i pulsanti touch sul box: il pulsante 'Tempo' per impostare una partenza ritardata da 1 a 10 ore, il pulsante 'A' per cambiare la corrente tra 8A, 10A, 13A, 16A. La regolazione della corrente è possibile solo al di fuori di un ciclo di ricarica attivo. Il display LCD mostra i parametri.

Il caricabatterie si surriscalda, cosa fare?

Se il LED rosso lampeggia 6 volte, il box si è surriscaldato (ad esempio a causa del sole). Il processo di ricarica si interrompe automaticamente. Dopo il raffreddamento, la ricarica riprende automaticamente. Se il problema persiste, controllare l'ambiente ed evitare l'esposizione diretta al sole.

Come smaltire il caricabatterie a fine vita?

Non gettare l'apparecchio con i rifiuti domestici. È contrassegnato con un cestino barrato. Smaltirlo in un punto di raccolta autorizzato per i rifiuti di apparecchiature elettriche ed elettroniche (RAEE) o presso il rivenditore.

Posso utilizzare questo cavo per tutti i veicoli elettrici?

Sì, purché il veicolo sia dotato di una presa di ricarica Tipo 2 (IEC 62196-2) e accetti una ricarica trifase fino a 16A. Il cavo è compatibile con la maggior parte dei veicoli elettrici e ibridi ricaricabili venduti in Europa. Verificare la corrente massima accettata dal veicolo.

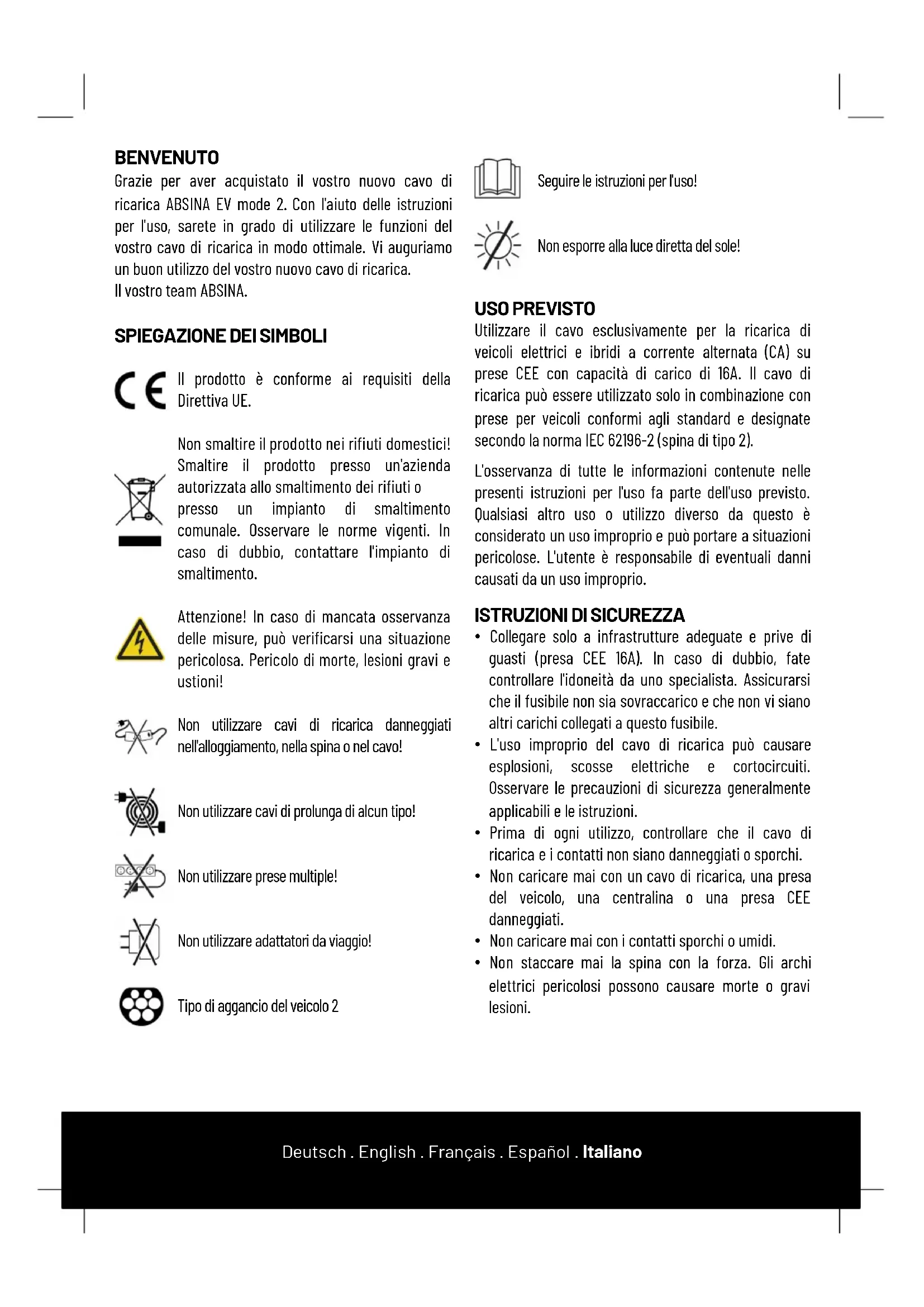

MANUALE UTENTE 522301005 Absina

Grazie per aver acquistato il vostro nuovo cavo di ricarica ABSINA EV mode 2. Con l'aiuto delle istruzioni per l'uso, sarete in grado di utilizzare le funzioni del vostro cavo di ricarica in modo ottimale. Vi auguriamo un buon utilizzo del vostro nuovo cavo di ricarica. Il vostro team ABSINA.

SPIEGAZIONE DEI SIMBOLI

Il prodotto è conforme ai requisiti della Direttiva UE.

Non smaltire il prodotto nei rifiuti domestici! Smaltire il prodotto presso un'azienda autorizzata allo smaltimento dei rifiuti o presso un impianto di smaltimento comunale. Osservare le norme vigenti. In caso di dubbio, contattare l'impianto di smaltimento.

Attenzione! In caso di mancata osservanza delle misure, può verificarsi una situazione pericolosa. Pericolo di morte, lesioni gravi e ustioni!

Non utilizzare cavi di ricarica danneggiati nell'alloggiamento, nella spina o nel cavo!

Non utilizzare cavi di prolunga di alcun tipo!

Non utilizzare prese multiple!

Non utilizzare adattatori da viaggio!

Tipo di aggancio del veicolo 2

Seguire le istruzioni per l'uso!

Non esporre alla luce diretta del sole!

USO PREVISTO

Utilizzare il cavo esclusivamente per la ricarica di veicoli elettrici e ibridi a corrente alternata (CA) su prese CEE con capacità di carico di 16A. Il cavo di ricarica può essere utilizzato solo in combinazione con prese per veicoli conformi agli standard e designate secondo la norma IEC 62196-2 (spina di tipo 2).

L'osservanza di tutte le informazioni contenute nelle presenti istruzioni per l'uso fa parte dell'uso previsto. Qualsiasi altro uso o utilizzo diverso da questo è considerato un uso improprio e può portare a situazioni pericolose. L'utente è responsabile di eventuali danni causati da un uso improprio.

ISTRUZIONI DI SICUREZZA

• Collegare solo a infrastrutture adeguate e prive di guasti (presa CEE 16A). In caso di dubbio, fate controllare l'idoneità da uno specialista. Assicurarsi che il fusibile non sia sovraccarico e che non vi siano altri carichi collegati a questo fusibile.
• L'uso improprio del cavo di ricarica può causare esplosioni, scosse elettriche e cortocircuiti. Osservare le precauzioni di sicurezza generalmente applicabili e le istruzioni.
• Prima di ogni utilizzo, controllare che il cavo di ricarica e i contatti non siano danneggiati o sporchi.
• Non caricare mai con un cavo di ricarica, una presa del veicolo, una centralina o una presa CEE danneggiati.
  • Non caricare mai con i contatti sporchi o umidi.
• Non staccare mai la spina con la forza. Gli archi elettrici pericolosi possono causare morte o gravi lesioni.

- Collegare il cavo di ricarica solo alle prese del veicolo e alle prese CEE. prese protette da acqua, luce solare diretta, umidità e altri liquidi.

- Alcuni veicoli elettrici consentono di avviare il veicolo con il cavo di ricarica inserito. Assicurarsi sempre di scollegare il cavo di ricarica prima di partire.

- Non utilizzare il cavo di ricarica con una prolunga o un adattatore. Modifiche o alterazioni sono pericolose per la vita e annullano immediatamente la garanzia.

- Se la connessione della spina fuma o si scioglie, non toccare mai il cavo di ricarica. Se possibile, interrompere il processo di ricarica. Scollegare la relativa presa di corrente dall'alimentazione (fusibile, FI, interruttore).

- Assicurarsi che il cavo di ricarica non sia accessibile ai bambini. Il cavo di ricarica può essere utilizzato solo da persone in possesso di una patente di guida valida per veicoli a motore.

- Utilizzare il cavo solo in aree esterne protette.

FUNZIONAMENTO

1. Leggere attentamente e completamente le istruzioni del cavo di ricarica e del veicolo.

2. Spegnere il motore del veicolo e mettere la leva del cambio in posizione di parcheggio.

3. Collegare la spina del cavo di ricarica a una presa di corrente adeguata (400V 16A).

4. Il LED verde si accende per indicare che il veicolo è pronto per la ricarica.

5. Rimuovere il cappuccio di protezione dalla spina di ricarica e collegare la spina alla presa di ricarica del veicolo.

6. Il processo di ricarica si avvia automaticamente non appena il LED blu inizia a lampeggiare.

7. La ricarica è completa quando il LED verde e il LED blu si accendono in modo continuo.

8. Al termine del processo di ricarica, estrarre la spina di ricarica dalla presa di ricarica del veicolo e quindi estrarre la spina di rete dalla presa di rete (il veicolo deve essere sbloccato).

9. Applicare il cappuccio di protezione sulla spina di ricarica e arrotolare il cavo senza attorcigliamenti.

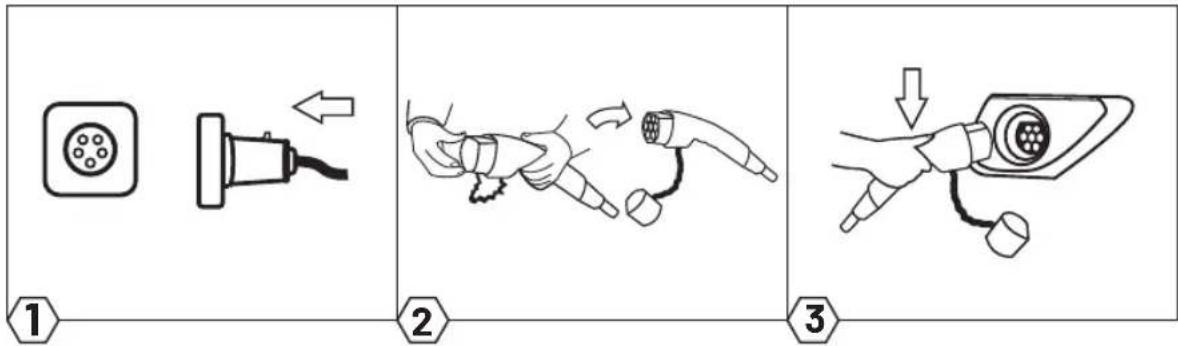

Avviare la ricarica


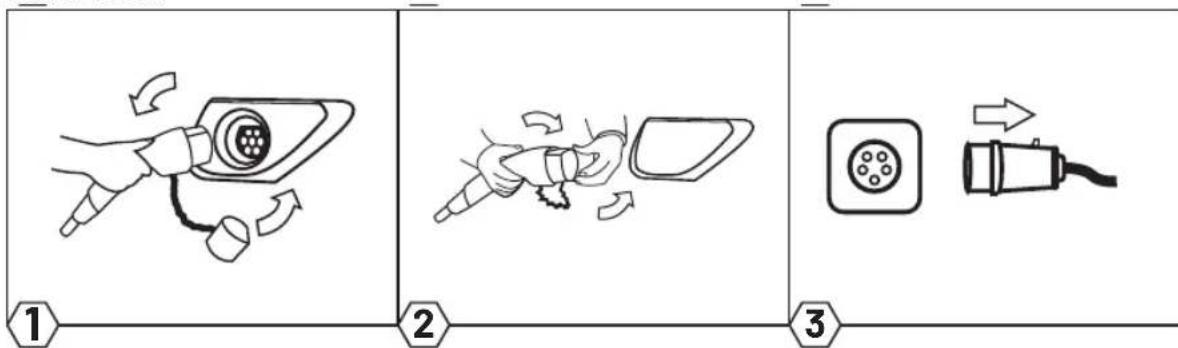

Fine della carica

Display LCD Pulsante del sensore Tempo Il pulsante del sensore può essere utilizzato per impostare l'ora di inizio del processo di carica da 1h a 10h, se il processo di carica non deve essere avviato immediatamente. Display LED Pulsante del Toccare più v impostare la Il display dell cambia tra 8 la corrente

Display LED

Pulsante del sensore A

Toccare più volte il pulsante per impostare la corrente di carica. Il display della corrente di carica cambia tra 8A-10A-13A-16A. La corrente di carica non può essere modificata durante il processo di carica.

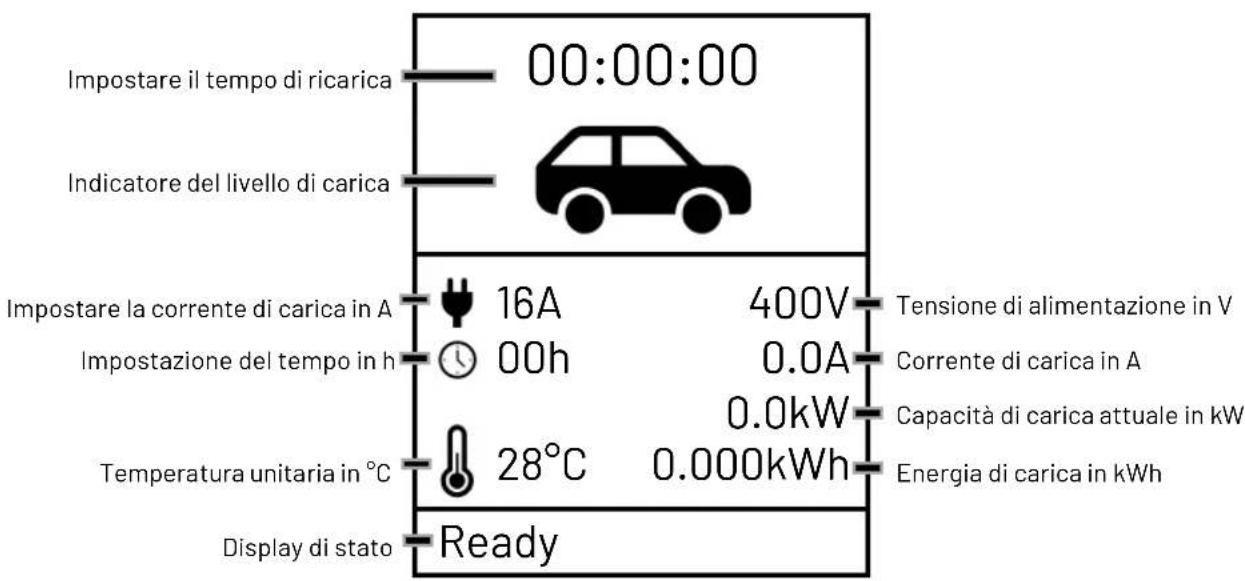

INDICATORE DI STATO DI CARICA A CRISTALLI LIQUIDI

Impostare il tempo di ricarica 00:00:00 Indicatore del livello di carica Impostare la corrente di carica in A 16A 400V Tensione di alimentazione in V Impostazione del tempo in h 00h 0.0A Corrente di carica in A Temperatura unitaria in °C 28°C 0.0kW Capacità di carica attuale in kW Energia di carica in kWh Display di stato Ready

ERRORE

Il cavo di ricarica ha diverse funzioni di monitoraggio indicate dai LED.

LED VERDE	[HE25][ZW36][SH70]	LED ROSSO	DESCRIZIONE DICH	ARAZIONE
	[RX108][XZH6]	○	Standby	Modalità sleep.
	[CCK9]	○	Connessione normale	Il cavo di ricarica è collegato al veicolo.
	[CCHGC][A3BZ][K7B4]	○	Ricarica	La batteria è in carica.
	[XXOD]	○	Carica completata	La batteria è completamente carica.
	[X7BZ][X47A]	●	Autotest fallito	La centralina non riesce a stabilire una comunicazione con il veicolo. Controllare che i connettori siano correttamente inseriti e verificare l'assenza di sporcizia in stato di disattivazione. Se non è possibile eliminare il guasto, inviare il cavo di ricarica al produttore per un controllo.
	[SDG4][OGKA]	2x	Bassa tensione	La tensione di alimentazione non rientra nell'intervallo di tolleranza. Controllare la tensione di rete.
	[WWSY][ABZT][SOBH]	3x	Sovratensione	La tensione di alimentazione non rientra nell'intervallo di tolleranza. Controllare la tensione di rete.
	[GDDB][A7VX][SHOD][BK72]	4x	Corrente di dispersione	La centralina rileva una corrente di guasto. Interrompere la ricarica, scollegare il cavo di ricarica dal veicolo e controllare il cablaggio/il veicolo.
	[ACD1][OVKA]	5x	Sovracorrente	La corrente di carica supera il valore massimo. Interrompere la carica e verificare la compatibilità del cavo di ricarica.
	[4ZY1][T3B2][CTD3]	6x	Il caricabatterie si è surriscaldato	La centralina di controllo è surriscaldata. Ciò può essere causato, ad esempio, dalla luce solare diretta durante il processo di carica. Il processo di carica viene interrotto. Dopo il raffreddamento, il processo di carica si avvia automaticamente.
	[X7H8][3Y6A][X2B7]	7x	Errore PE	La centralina rileva un guasto nella linea PE. Controllare la presa di rete/il collegamento alla rete.
	[ACY3]	= ON = FLASH= OFF

Ingresso:	400V
Spina diricarica:	IEC62196-2 Tipo 2
RCD:	30mA AC 6mA DC
Potenzanominale:	max. 11kW
Uscita:	8A - 10A - 13A - 16A
Numero di fasi:	3-fase
Resistenza di contatto :	≤0.3mΩ(L/N)
Resistenza all'isolamento:	500MΩ(1.000V AC)
Resistenza all'alta tensione:	2.600V AC
Modalità di ricarica:	IEC 62196-2, IEC 61851-1
Umidità operativa:	5% -95% non condensante
Classe di protezione:	IP55 (spina del veicolo in condizioni di accoppiamento)IP54 (scatola di controllo)
Classe di infiammabilità	UL94 V-0
Funzioni di protezione:	Protezione da sovratensione, sottotensione, sovraccarico e surriscaldamento (carica a +85°C interrompere, continuaa 55°C), corrente residua, controllo PE
Cicli di inserimento:	≥10.000x (senza carico)
Dimensioni scatola di controllα	240x107x61mm
Temperatura di eserciziα	-20°C...+50°C
Cavo:	5+1m lunghezza, 3*2.5mm2+0.75mm2
Peso:	2.800g

La durata del processo di carica dipende dalla capacità, dallo stato di carica della batteria ad alta tensione del veicolo e dalla potenza di carica consentita del cavo di ricarica e della presa di corrente. La corrente di carica (max. 16A) è regolata dal veicolo (la potenza di carica può variare). A temperature molto basse e molto alte, le prestazioni di carica possono essere compromesse.

PULIZIA ESTOCCAGGIO

Pulire il cavo solo quando non è collegato al veicolo e non alla presa. Pulire il cavo di ricarica e i contatti sporchi solo con un panno asciutto. Non utilizzare mai detergenti aggressivi, acqua o vapore. Non immergere mai il prodotto in liquidi. Conservare il cavo di ricarica con i cappucci protettivi in un luogo asciutto e pulito.

PROTEZIONE DELL'AMBIENTE

Informazioni ai sensi della legge sulle apparecchiature elettriche ed elettroniche (ElektroG):

Dal 24 marzo 2006, i vecchi apparecchi elettrici non possono essere smaltiti con i rifiuti domestici. Questi apparecchi elettrici ed elettronici sono contrassegnati da un bidone barrato. I proprietari di vecchi apparecchi domestici possono smaltirli presso i punti di raccolta delle autorità pubbliche di gestione dei rifiuti o presso i punti di ritiro istituiti dai produttori o dai distributori in conformità alla ElektroG.

GARANZIA

Il prodotto è garantito per 2 anni. Non è possibile fornire alcuna garanzia per danni derivanti dalla mancata osservanza delle istruzioni per l'uso.
